Marke	Talen Tools
Modell	HGM30
Produkttyp	Handrasenmäher (Spiralmäher)
Schnittbreite	300 mm
Schnitthöhe	12 bis 45 mm
Einstellung der Schnitthöhe	Stufenweise über Rastung
Gewicht	6,7 kg
Antriebsart	Manuell (Schiebebetrieb)
Fassungsvermögen des Fangkorbs	Grasfangkorb inklusive
Maximale Grashöhe zum Mähen	Etwa 10 cm
Empfohlene Verwendung	Privater Garten rund ums Haus
Montage erforderlich	Ja (Führungsholm und Fangkorb)
Wartung	Reinigung nach Gebrauch, Schmierung von Schrauben und Rädern, Kontrolle der Klinge
Lagerung	Trockener Ort, außerhalb der Reichweite von Kindern
Ersatzteile und Reparierbarkeit	Austauschbares Schneidmesser, Standardbefestigungsteile
Sicherheit	Abstand zu rotierender Walze halten, nicht ohne Aufsicht verwenden, Schuhe und Hose tragen
Garantie	Siehe beiliegende Garantiebedingungen

Häufig gestellte Fragen - HGM30 Talen Tools

Wie stelle ich die Schnitthöhe beim Rasenmäher HGM30 ein?

Ziehen Sie die Federbolzen (A) auf beiden Seiten nach außen und lassen Sie sie in das gewünschte Loch einrasten. Die Schnitthöhe kann von 12 bis 45 mm eingestellt werden.

Wie stelle ich das Gegenmesser ein?

Öffnen Sie die Einstellmuttern (C) auf beiden Seiten und stellen Sie das Gegenmesser (B) auf die gewünschte Position. Überprüfen Sie, ob ein Stück Papier sauber zwischen den Messern des Mähers und dem Gegenmesser geschnitten wird, indem Sie ein Rad von Hand nach vorne drehen.

Wie montiere ich den Grasfangkorb?

Schieben Sie die Bügelhalterung in das Rohr des Korbes, setzen Sie dann die seitlichen und unteren Befestigungsschellen über die Halterung. Hängen Sie den Korb anschließend an die Laufrolle und befestigen Sie den Riemen am Führungsholm.

Welche wichtigen Sicherheitshinweise gibt es?

Tragen Sie feste Schuhe und eine Hose, mähen Sie niemals barfuß, halten Sie Kinder und Tiere fern, halten Sie Ihre Hände von der rotierenden Walze fern und mähen Sie nur bei Tageslicht oder guter Beleuchtung.

Wie pflege ich den Rasenmäher nach dem Gebrauch?

Reinigen Sie das Gerät mit einer Bürste oder einem Tuch, überprüfen Sie, ob alle Schrauben und Muttern fest sitzen, schmieren Sie die Schraubelemente und Räder und kontrollieren Sie regelmäßig den Zustand der Klinge.

Welches Gras kann mit dem HGM30 gemäht werden?

Dieser Handrasenmäher ist für privates Gartengras bis zu etwa 10 cm Höhe ausgelegt. Er ist nicht für Sportplätze oder landwirtschaftliche Flächen geeignet.

Wie lagere ich den Rasenmäher im Winter?

Lagern Sie ihn an einem trockenen Ort, der für Kinder unzugänglich ist. Reinigen Sie ihn gründlich und schmieren Sie alle beweglichen Teile, bevor Sie ihn einlagern.

Was tun, wenn der Schnitt ungleichmäßig ist?

Überprüfen Sie die Einstellung des Gegenmessers, die Schnitthöhe und den Zustand der Klingen. Ersetzen Sie abgenutzte Klingen und stellen Sie sicher, dass der Mäher sauber ist.

Ist der Rasenmäher HGM30 für Hänge geeignet?

Ja, aber mähen Sie immer quer zum Hang, niemals bergauf oder bergab. Nehmen Sie eine ausgewogene Position ein und seien Sie vorsichtig beim Wenden.

Wo finde ich Ersatzteile für den HGM30?

Ersatzteile sind beim Hersteller oder autorisierten Händlern erhältlich. Das Schneidmesser und die Befestigungselemente sind austauschbar.

BEDIENUNGSANLEITUNG HGM30 Talen Tools

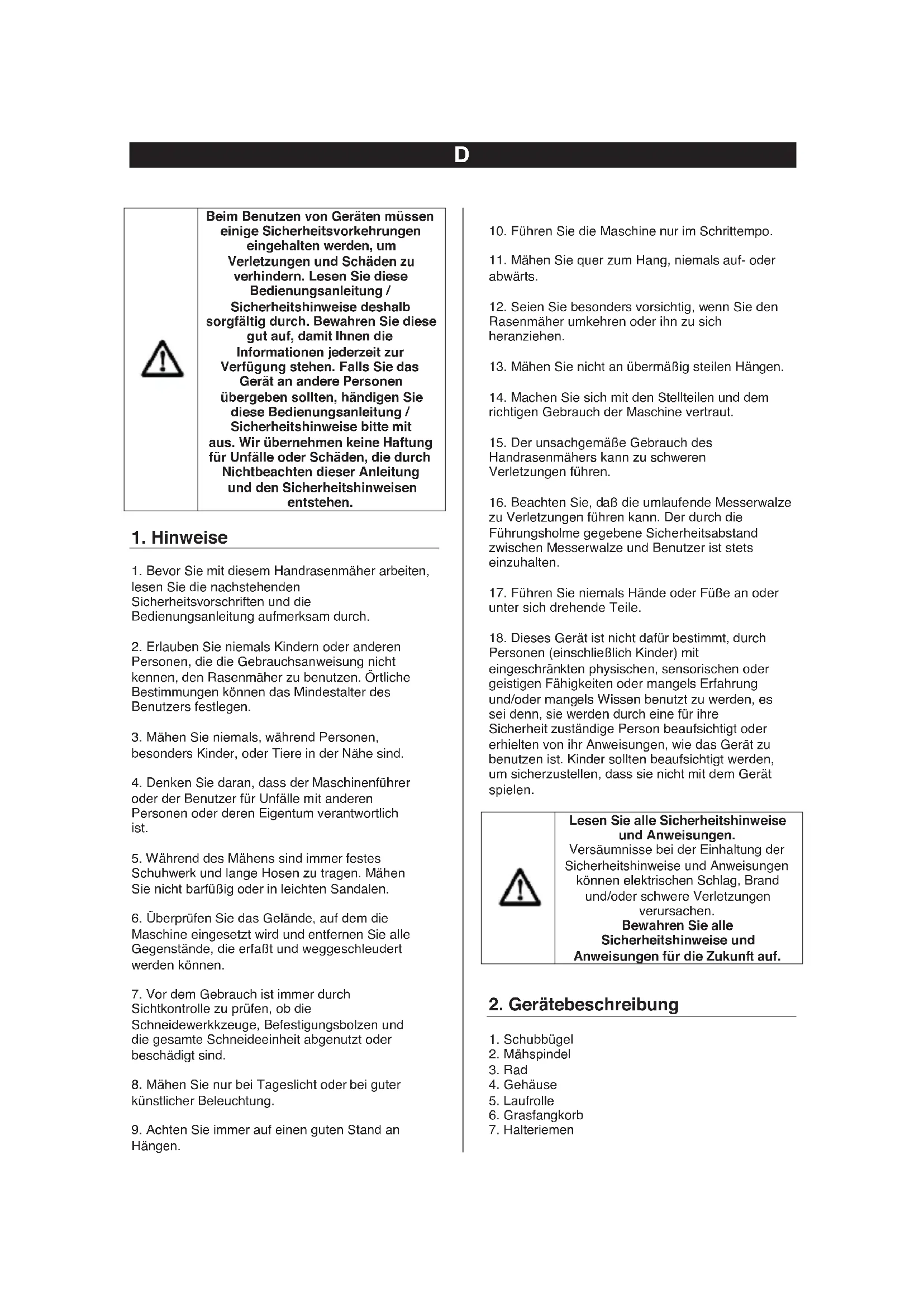

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Hinweise

1. Bevor Sie mit diesem Handrasenmäher arbeiten, lesen Sie die nachstehenden Sicherheitsvorschriften und die Bedienungsanleitung aufmerksam durch.
2. Erlauben Sie niemals Kindern oder anderen Personen, die die Gebrauchsanweisung nicht kennen, den Rasenmäher zu benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.
3. Mähen Sie niemals, während Personen, besonders Kinder, oder Tiere in der Nähe sind.
4. Denken Sie daran, dass der Maschinenführer oder der Benutzer für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.
5. Während des Mähens sind immer festes Schuhwerk und lange Hosen zu tragen. Mähen Sie nicht barfüßig oder in leichten Sandalen.
6. Überprüfen Sie das Gelände, auf dem die Maschine eingesetzt wird und entfernen Sie alle Gegenstände, die erfaßt und weggeschleudert werden können.
7. Vor dem Gebrauch ist immer durch Sichtkontrolle zu prüfen, ob die Schneidewerkkzeuge, Befestigungsbolzen und die gesamte Schneideeinheit abgenutzt oder beschädigt sind.
8. Mähen Sie nur bei Tageslicht oder bei guter künstlicher Beleuchtung.

9. Achten Sie immer auf einen guten Stand an Hängen.

10. Führen Sie die Maschine nur im Schrittempo.

11. Mähen Sie quer zum Hang, niemals auf- oder abwärts.
12. Seien Sie besonders vorsichtig, wenn Sie den Rasenmäher umkehren oder ihn zu sich heranziehen.
13. Mähen Sie nicht an übermäßig steilen Hängen.
14. Machen Sie sich mit den Stellteilen und dem richtigen Gebrauch der Maschine vertraut.
15. Der unsachgemäße Gebrauch des Handrasenmähers kann zu schweren Verletzungen führen.
16. Beachten Sie, daß die umlaufende Messerwalze zu Verletzungen führen kann. Der durch die Führungsholme gegebene Sicherheitsabstand zwischen Messerwalze und Benutzer ist stets einzuhalten.
17. Führen Sie niemals Hände oder Füße an oder unter sich drehende Teile.
18. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Lesen Sie alle Sicherheitshinweise und Anweisungen.

Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

2. Gerätebeschreibung

1. Schubbügel
2. Mähspindel
3. Rad
4. Gehäuse
5. Laufrolle
6. Grasfangkorb
7. Halteriemen

3. Bestimmungsgemäße Verwendung

Der Handrasenmäher ist zum Schneiden von Gras bestimmt.

Der Handrasenmäher ist für die private Benutzung im Haus- und Hobbygarten geeignet.

Als Handrasenmäher für den privaten Haus und Hobbygarten werden solche angesehen, die vorwiegend für die Pflege von Gras- und Rasenflächen verwendet werden, nicht jedoch in öffentlichen Anlagen, Sportstätten sowie nicht in der Land- und Forstwirtschaft.

Achtung! Wegen körperlicher Gefährdung des Benutzers darf der Handrasenmäher nicht eingesetzt werden zum Schneiden von Rankgewächsen oder Rasen auf Dachbepflanzungen oder in Balkonkästen.

Das Gerät darf nur nach seiner Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Montage

4.1 Montage Mäher

Verschrauben Sie das Schubbügeloberteil mit den beiden Schubbügelverlängerungen. Verwenden Sie hierzu die beiden Schrauben und zwei Sechskantmuttern.

Verschrauben Sie Schubbügelunterteil A, Schubbügelunterteil Bund die beiden Schubbügelverlängerungen miteinander. Verwenden Sie dazu sechs Schrauben und Sechskantmuttern.

Hängen Sie zuerst ein Schubbügelunterteil am Mäher ein, drücken Sie dann den Schubbügel etwas zusammen und hängen die andere Seite ein.

4.2 Montage Grasfangkorb

A. Schieben Sie das Bügelgestell in das Rohr des Grasfangkorbes.
B. Stülpen Sie die seitlichen Befestigungslaschen des Grasfangkorbes über das Bügelgestell.

C. Stülpen Sie die untere Befestigungslasche des Grasfangkorbes über das Bügelgestell.

5. Einstellung der Schnitthöhe

Die Schnitthöhe kann Bereich 12 – 45mm verstellt werden. Ziehen Sie dazu auf beiden Seiten den Federbolzen (A) nach außen und lassen Sie ihn im gewünschten Loch einrasten.

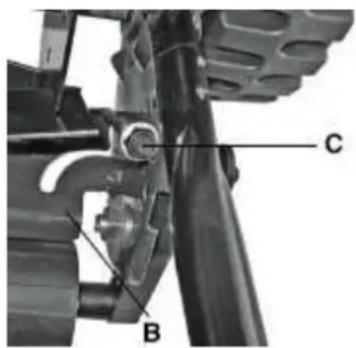

6. Gegenmesser einstellen

C B

Hinweis: Das Einstellen des Gegenmessers (B) ist nur vor der ersten Betriebnahme oder falls die Messer der Mähspindel abgenutzt sind vorzunehmen.

Öffnen Sie auf beiden Seiten die Stellmuttern (C) und stellen Sie das Gegenmesser auf die gewünschte Position ein. Das Gegenmesser (B) ist richtig eingestellt, wenn ein Stück Papier zwischen den Messern der Mähspindel und dem Gegenmesser geschnitten wird, während man mit der Hand ein Rad nach vorne dreht.

7. Grasfangkorb einhängen

Hängen Sie den montierten Grasfangkorb an der Laufrolle ein. Zusätzlich wird der Grasfangkorb mit dem beigelegten Gurt am Schubbügel befestigt.

8. Betrieb

Der Handrasenmäher kann Gras bis ca. 10cm Länge schneiden. Wenn die Rasenfläche gepflegt sein soll, muß der Rasen jedoch stets kürzer gehalten werden.

Zu Beginn der Schneidperiode und bei neu angelegten Rasenflächen wählt man die Schnitthöhe relativ hoch und geht bei den folgenden Schnitten allmählich tiefer. Um eine gut gepflegte Rasenfläche zu erhalten, sollte die Schnitthöhe auf ca. 2,5 cm eingestellt werden.

Schneiden Sie Ihren Rasen möglichst wöchentlich. Das Wachstum geht beim häufigen Schneiden in den kurzgeschnittenen Halm und macht ihn widerstandsfähig. Schneiden Sie den Rasen immer in einigermaßen trockenem Zustand. Um ein sauberes Schnittbild zu erzielen, fahren sie den Mäher in möglichst geraden Bahnen im Schrittempo.

Die Schneidebahnen sollen sich dabei immer um einige Zentimeter überdecken, damit keine Rasenstreifen stehen bleiben.

9. Wartung und Lagerung

_ Nach Gebrauch das Gerät mit einer Bürste oder Lappen reinigen.

_ Bewahren Sie das Gerät an einem trockenen und von Kinder nicht zugänglichen Ort auf.

_ Sorgen Sie dafür, dass alle Befestigungselemente (Schrauben, Mutter usw.) stets fest angezogen sind so daß Sie mit dem Mäher sicher arbeiten können.

Ersetzen Sie verschlissene oder beschädigte Teile.

_ Für eine lange Lebensdauer sollten alle Schraubteile sowie die Räder und Achsen greinigt und anschließend geölt werden.

_ Die regelmäßige Pflege des Rasenmähers sichert nicht nur lange Zeit seine Haltbarkeit und Leistungsfähigkeit, sondern trägt auch zu einem sorgfältigen und einfachen Mähen Ihres Rasens bei.

_ Das am stärksten dem Verschleiß ausgesetzte Bauteil ist das Messer der Mähspindel. Prüfen Sie regelmäßig den Zustand des Messers der Mähspindel sowie die Befestigung desselben.

10. Garantie

Siehe die beiliegenden Garantiebestimmungen.

11. Technische Daten

Schnittbreite : 300 mm

Schnitthöhe : 12-45 mm

Einstellung der Schnitthöhe: progressive

Gewicht kg 6.7
