Produkttyp	Elektrokamin
Marke	Einhell
Modell	EF 1800
Abmessungen (L x H x T)	88 x 56 x 15 cm
Stromversorgung	220-240 V ~ 50 Hz
Maximale Heizleistung	1800 W
Schutzklasse	I
Schutzart	IP X0
Hauptfunktionen	Flammeneffekt, Heizung 900/1800 W, Thermostat (15-35 °C), tägliche/wöchentliche Timerprogrammierung, Fernbedienung
Installationsart	Nur Wandmontage
Mindestsicherheitsabstände	Seiten 20 cm, Decke 100 cm, Boden 60 cm, vorne 100 cm
Sicherheit	Überhitzungsschutz, "offenes Fenster"-Funktion, automatische Abschaltung
Pflege und Reinigung	Mit feuchtem Tuch reinigen, keine Lösungsmittel; Glasscheibe mit Glasreiniger
Ersatzteile und Reparaturfähigkeit	Reparaturen dürfen nur von qualifiziertem Fachpersonal durchgeführt werden
Fernbedienungsbatterie	CR2025

Häufig gestellte Fragen - EF 1800 EINHELL

Wie installiere ich den Kamin an der Wand?

Befestigen Sie zuerst die obere Wandhalterung mit 4 Dübeln und Schrauben. Montieren Sie den Befestigungswinkel an der Unterseite des Gehäuses. Hängen Sie das Gehäuse ein, markieren Sie die Löcher, dann befestigen Sie den Winkel an der Wand. Zum Schluss setzen Sie die Frontglasscheibe ein. Beachten Sie die Mindestabstände: 20 cm seitlich, 100 cm zur Decke, 60 cm zum Boden und 100 cm nach vorne.

Wie verwende ich die Fernbedienung?

Die Fernbedienung funktioniert mit einer CR2025-Batterie. Entfernen Sie die Plastikschutzfolie vor der ersten Verwendung. Richten Sie sie auf das Gerät, Reichweite max. 5 m. Drücken Sie nicht mehrmals innerhalb von 2 Sekunden.

Welche Heizleistungen sind verfügbar?

Das Gerät bietet zwei Stufen: 900 W (Heat 1) und 1800 W (Heat 2). Drücken Sie die Taste Heater, um zwischen ihnen zu wechseln oder die Heizung auszuschalten.

Wie stelle ich die Solltemperatur ein?

Am Gerät drücken Sie UP, um die Einstellung zu starten (15-35 °C), dann UP oder DOWN zum Anpassen. Mit der Fernbedienung drücken Sie F: jeder Druck erhöht um 1 °C, Zyklus von 15 bis 35 °C.

Wie programmiere ich den Timer?

Schalten Sie das Gerät ein. Drücken Sie TIMER (oder 7 auf der Fernbedienung), um die Einschaltzeit einzustellen, dann TIMER/24H für die Minuten. Wiederholen Sie für die Ausschaltzeit. Programmieren Sie Tag für Tag oder verwenden Sie die wöchentliche Programmierung mit der Fernbedienung.

Was tun, wenn das Gerät nicht heizt?

Überprüfen Sie: Der Stecker ist eingesteckt, der Hauptschalter steht auf I, das Gerät ist eingeschaltet (Power), die Heizleistung ist aktiviert, die Solltemperatur ist höher als die Raumtemperatur und der Timer hat das Gerät nicht ausgeschaltet.

Wie reinige ich die Frontscheibe?

Ziehen Sie den Netzstecker und lassen Sie das Gerät abkühlen. Verwenden Sie einen handelsüblichen Glasreiniger und ein weiches Tuch. Verwenden Sie niemals Lösungsmittel oder Scheuermittel.

Was tun bei Überhitzung?

Das Gerät schaltet sich automatisch aus. Ziehen Sie den Stecker, lassen Sie es etwa 15 Minuten abkühlen. Überprüfen Sie, ob die Lüftungsgitter nicht blockiert sind. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Kann der Kamin im Badezimmer verwendet werden?

Nein. Das Gerät ist nur für trockene und geschlossene Räume ausgelegt. Nicht in der Nähe einer Badewanne, Dusche oder eines Schwimmbeckens verwenden.

Wie wechsle ich die Batterie der Fernbedienung?

Drücken Sie die Verriegelung in der Mitte des Batteriefachdeckels und nehmen Sie ihn ab. Legen Sie eine CR2025-Batterie unter Beachtung der Polarität ein. Setzen Sie den Deckel wieder auf.

BEDIENUNGSANLEITUNG EF 1800 EINHELL

D Originalbetriebsanleitung Elektrisches Kaminfeuer

Dieses Produkt ist nur für gut isolierte Räume oder für den gelegentlichen Gebrauch geeignet.

Art.-Nr.: 23.381.01 I.-Nr.: 11016

-2-

Gefahr! – Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

-5-

D

Gefahr!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Gefahr!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

• Überprüfen Sie, ob das Gerät in einem einwandfreien Zustand geliefert wurde. Bei eventuellen Beschädigungen Gerät nicht anschließen.
• Verlegen Sie das Netzkabel so, dass man nicht über das Kabel stolpern kann.
• Netzleitung nicht über bei Betrieb heiße Geräteteile führen.
• Netzstecker nie an der Netzleitung aus der Steckdose ziehen! Gerät nie an der Netzleitung tragen oder durch Ziehen am Kabel bewegen.
  • Netzleitung nie um das Gerät wickeln.
• Netzleitung nie einklemmen, über scharfe Kanten ziehen, über heiße Herdplatten oder offene Flammen legen.
• Gerät nur in geschlossenen, trockenen Räumen verwenden.
• Dieses Heizgerät nicht in unmittelbarer Nähe einer Badewanne, einer Dusche oder eines Schwimmbeckens benutzen.
  Das Heizgerät nicht im Badezimmer verwenden.
• Gerät niemals in Wasser tauchen – Lebensgefahr!
• Niemals Gerät mit nassen Händen bedienen.
  • Gerät nie öffnen und Spannung führende Tei-

le berühren – Lebensgefahr!
- Gerät so aufstellen, dass der Netzstecker jederzeit zugänglich ist.
- Ist das Gerät längere Zeit außer Betrieb, Netzstecker ziehen!
- Gerät nicht unmittelbar unter einer Steckdose aufstellen.
- Gehäuse kann sich bei längerem Betrieb stark erwärmen. Das Gerät so aufstellen, dass ein zufälliges Berühren ausgeschlossen ist.
- Gerät darf nicht in Räumen in denen feuergefährliche Stoffe (z.B. Lösungsmittel usw.) oder Gase verwendet oder gelagert werden betrieben werden.
- Leicht entflammbare Stoffe oder Gase vom Gerät fernhalten.
- Nicht in feuergefährdeten Räumen (z.B. Holzschuppen) betreiben.
- Heizgerät nur mit vollständig ausgerollter Netzleitung betreiben.
- Keine Fremdkörper in Geräteöffnungen einführen – Gefahr von Stromschlag und Gerätebeschädigung.
- Kinder und Personen unter Medikamenten- oder Alkoholeinfluss sind vom Gerät fernzuhalten.
- Warnung: Um eine Überhitzung des Heizgerätes zu vermeiden, darf das Heizgerät nicht abgedeckt werden – Brandgefahr! Beachten Sie das Symbol auf dem Gerät (Abb. 10).
- Wartungsarbeiten und Reparaturen dürfen nur vom autorisierten Fachpersonal ausgeführt werden.
- Die Netzleitung muss regelmäßig auf Defekte oder Beschädigungen geprüft werden. Eine beschädigte Netzleitung darf nur vom Elektrofachmann oder der ISC GmbH unter Berücksichtigung der einschlägigen Bestimmungen ausgetauscht werden.
• Installieren Sie zur elektrischen Sicherheit einen Fehlerstromschutzschalter (RCD).
Das Gerät nur an eine geerdete Steckdose anschließen.
- Bedienelemente dürfen von einer sich unter der Dusche, mit Flüssigkeit gefüllten Gefäß oder in der Badewanne befindlichen Person nicht berührt werden können.
- Kinder jünger als 3 Jahre sind fernzuhalten, es sei denn, sie werden ständig überwacht.
- Kinder ab 3 Jahren und jünger als 8 Jahre dürfen das Gerät nur ein- und ausschalten, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unter-

D

wiesen wurden und die daraus resultierenden Gefahren verstanden haben, vorausgesetzt, dass das Gerät in seiner normalen Gebrauchslage platziert oder installiert ist. Kinder ab 3 Jahren und jünger als 8 Jahre dürfen nicht den Stecker in die Steckdose stecken, das Gerät nicht regulieren, das Gerät nicht reinigen und/oder nicht die Wartung durch den Benutzer durchführen.

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

- Vorsicht – Einige Teile des Produktes können sehr heiß werden und Verbrennungen verursachen. Besondere Vorsicht ist geboten, wenn Kinder und schutzbedürftige Personen anwesend sind.

2. Gerätebeschreibung und Lieferumfang

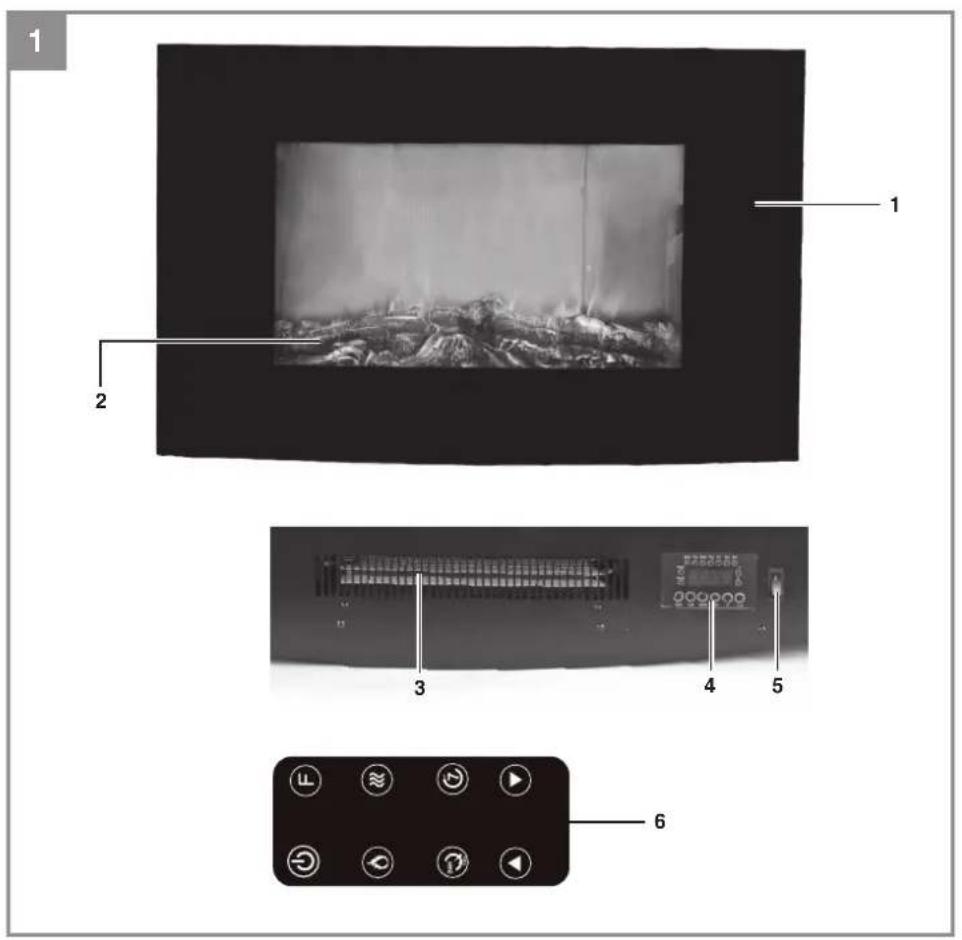

2.1 Gerätebeschreibung (Bild 1)

1 Glasfront
2 Feuerstelle – Dekoelement
3 Luftauslass und Heizelement
4 Bedienungselemente
5 Hauptschalter
6 Fernbedienung (incl. Batterie CR2025)

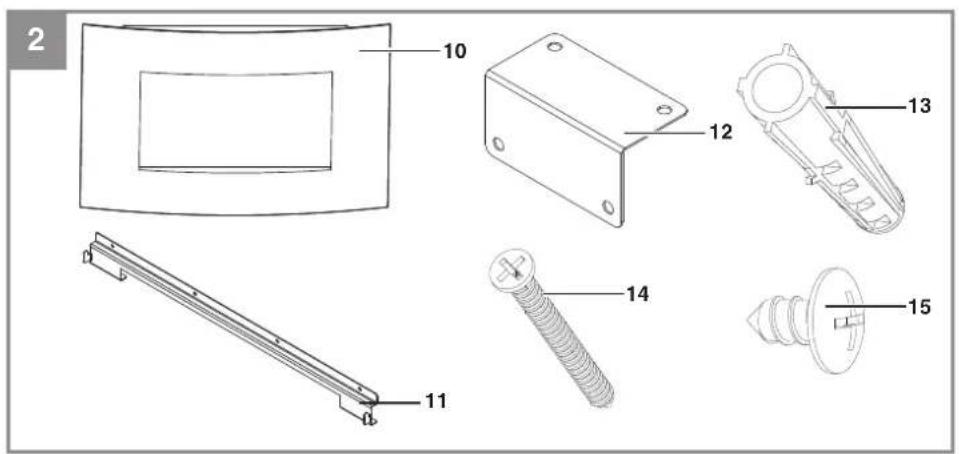

2.2 Lieferumfang (Bild 2)

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.

• Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

10 Heizgerät
11 Wandhalter oben
12 Haltewinkel
13 Dübel ∅ 6 mm (6 St.)
14 Schraube 4x30 mm (6 St.)
15 Schraube 4x8 mm (2 St.)
• Originalbetriebsanleitung

3. Bestimmungsgemäße Verwendung

Das Gerät ist nur als Zusatzheizung in trockenen, geschlossenen Räumen bestimmt. Das Gerät darf nur an einer Wand montiert verwendet werden. Die Montage an einer nicht tragfähigen oder brennbaren Wand, an Schrägen oder an der Decke ist untersagt.

Das Gerät darf nur nach dessen Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

-7-

D

4. Technische Daten

Nennspannung: 220-240 V \~ 50 Hz Heizleistung max.: 1800 W Schutzklasse: I Schutzart: IP X0 Gerätemaße: 88 x 56 x 15 cm

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

5.1 Wandmontage

Vorsicht!

Um Glasbruch zu vermeiden, entfernen Sie die Glasfront vom Gerät und montieren Sie sie erst wieder am Schluss.

Die Mindestabstände sind einzuhalten. Das Gerät darf nur in senkrechter Stellung und komplett montiert betrieben werden.

(Abb. 3) Es sind zum Gehäuse Mindestabstände von 20 cm seitlich, 100 cm zur Zimmerdecke, 60 cm zum Fußboden und 100 cm nach vorne einzuhalten. Beachten Sie Punkt 1 - Sicherheitshinweise.

Vorsicht! Stellen Sie sicher, dass sich im Bereich der Bohrlöcher keine elektrischen Leitungen oder andere Installationen (z.B. Wasserrohre) befin den. Achten Sie auf festen, waagerechten Sitz des Gerätes an der Wand. Verwenden Sie nur geeignetes Befestigungsmaterial an einer tragfähigen Wand. Die mitgelieferten Dübel und Schrauben sind geeignet für: Beton, Naturstein im dichtem Gefüge, Vollziegel, Kalksand-Vollstein, Vollstein aus Leichtbeton und Porenbeton (Gas-beton).

1. Abb. 4: Markieren Sie waagerecht die Positionen der vier Bohrlöcher vom oberen Wandhalter (11) an einer tragfähigen Wand. Die Bohrlöcher liegen 150 mm auseinander.
2. Bohren Sie anschließend vier Löcher (∅ 6 mm) in die Wand und setzen Sie die Dübel (Abb. 2 / Pos. 13) ein. Platzieren Sie die Löcher vom oberen Wandhalter (Abb. 4 / Pos. 11) über die Bohrlöcher und befestigen Sie

den Wandhalter mit 4 Schrauben 4x30 mm (Pos. 14). Achten Sie darauf, dass die Haken am Wandhalter nach oben zeigen (Abb. 4).

1. Abb. 5: Montieren Sie den Haltewinkel (12) mit 2 Schrauben 4x8 mm (Abb. 2 / Pos. 15) mittig an die Unterseite des Heizergehäuses.
2. Abb. 6: Hängen Sie das Gehäuse an den Wandhalter. Achten Sie darauf, dass die Haken am Wandhalter in die Gehäuselöcher (A) eingreifen.
3. Abb. 5: Übertragen Sie die Löcher (B) vom Haltewinkel (12) auf die Wand und nehmen Sie das Heizergehäuse wieder ab.
4. Bohren Sie zwei Löcher (∅ 6 mm) in die Wand, setzen Sie die Dübel (Abb. 2 / Pos. 13) ein und hängen Sie das Gehäuse wieder an den oberen Wandhalter (Abb. 6). Achten Sie auf das Eingreifen der Haken in die Gehäuselöcher (A).
5. Abb. 5: Fixieren Sie den Haltewinkel mit 2 Schrauben 4x30 mm (Abb. 2 / Pos. 14) an der Wand.

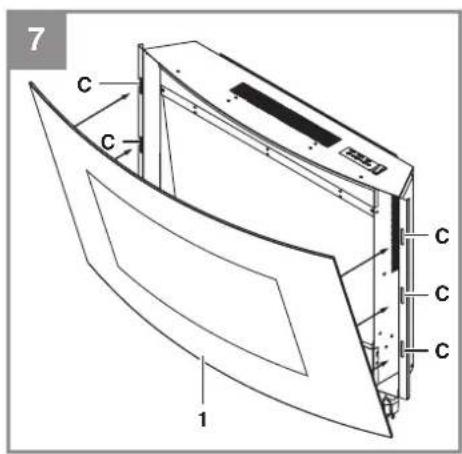

6. Abb. 7: Nehmen Sie eine zweite Person zur Hilfe und hängen Sie die Glasfront (1) mit den daran vorhandenen seitlichen Haken in die dafür vorgesehenen Langlöcher (C) am Gehäuse ein.

5.2 Fernbedienung

Hinweis: Es ist eine Knopfzelle Typ CR 2025 zu verwenden (in der Fernbedienung enthalten). Ziehen Sie vor Benutzung den Kontaktschutz (Kunststoff plättchen) aus dem Gehäuse.

Hinweis! Es kann einige Sekunden dauern, bis nach drücken der Taster auf der Fernbedienung das Gerät reagiert. Drücken Sie innerhalb von 2 Sekunden die Taster der Fernbedienung nicht mehrere Male.

• Benutzen Sie niemals einen anderen als den angegebenen Batterietyp.
• Wird die Fernbedienung längere Zeit nicht benutzt, entnehmen Sie bitte die Batterie um ein Auslaufen zu verhindern.
• Halten Sie die Fernbedienung in die Richtung des Heizers. Die Reichweite beträgt max. 5 Meter.
• Direkte Sonneneinstrahlung und Gegenstände können den Aktionsradius der Fernbedienung erheblich beeinträchtigen.
• Behandeln Sie die Fernbedienung sorgfältig. Lassen Sie sie nicht fallen, vermeiden Sie Hitze und Feuchtigkeit.

D

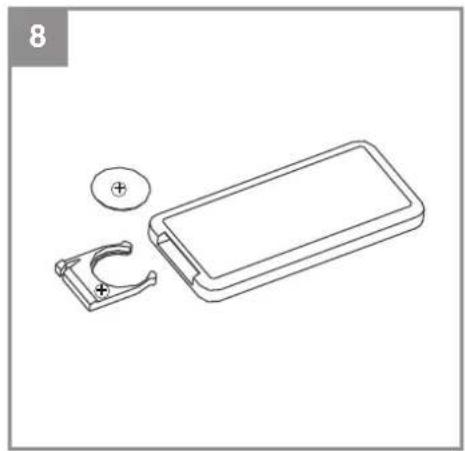

Batterie ersetzen (Abb. 8):

1. Öff nen Sie den Batteriefachdeckel indem Sie die Verriegelung (F) zur Mitte hin drücken und gleichzeitig das Batteriefach herausziehen.
2. Beachten Sie beim Einlegen der Batterie dass die Polarität der Batterie mit der Angabe am Gehäuse übereinstimmt.
3. Drücken Sie den Batteriefachdeckel in die Fernbedienung.

Sie sind zur Rückgabe gebrauchter Batterien als Endnutzer gesetzlich verpflichtet. Die Rückgabe kann bei den öff entlichen Sammelstellen der Gemeinde oder überall dort, wo sie verkauft werden, erfolgen. Beachten Sie auch Kapitel 11.

6. Bedienung

Hinweis: Alle Betätigungen werden durch einen kurzen Signalton bestätigt.

Beachten Sie die unter Punkt 1 angeführten Sicherheitshinweise.

Bei Erstinbetriebnahme oder nach längerer Betriebspause kann es zu einer kurzzeitigen Geruchsbildung kommen. Dies ist kein Fehler.

6.1 Netzspannung ein- und ausschalten (Abb. 1)

Mit dem Hauptschalter (5) wird das Gerät vollständig vom Stromnetz getrennt. Schalten Sie als Erstes den Hauptschalter ein „I“ bzw. als Letztes aus „0“ wenn Sie das Gerät nicht mehr benötigen.

6.2 Gerät ein- und ausschalten (Abb. 9)

Drücken Sie den Taster „Power“ (D). Das Gerät schaltet ein, Flammeneff ekt und Display werden aktiviert. Zum Ausschalten drücken Sie den Taster „Power“ (D) erneut. Der Flammeneff ekt und das Display erlöschen.

6.3 Dimmerfunktion ein- und ausschalten (Abb. 9)

Drücken Sie den Taster „Flame (E). Die Helligkeit des Flammeneff ekts kann durch mehrmaliges Drücken in 5 Stufen eingestellt werden.

6.4 Temperaturanzeige °C/°F (Abb. 9)

Hinweis: Nur am Gerät umschaltbar.

Es ist möglich sich die Temperatur in °C oder °F anzeigen zu lassen.

Zum Umschalten drücken Sie die „DOWN“ Taste für 5 Sekunden.

6.5 Solltemperatur einstellen (Abb. 9)

Hinweise: Die einzustellende Solltemperatur entspricht der am integrierten Temperaturfühler gemessenen, und am Display angezeigten, Gerätetemperatur. Diese kann von der tatsächlichen Raumtemperatur etwas abweichen. Wird die eingestellte Solltemperatur überschritten, schaltet die Heizfunktion ab. Wird die eingestellte Solltemperatur unterschritten, schaltet die Heizfunktion wieder ein.

6.5.1 Einstellung am Gerät (Abb. 9)

Drücken Sie die Taste „UP“ um die Temperatureinstellung (15°C – 35°C bzw. 59°F – 95°F) zu starten. Anschließend drücken Sie die Tasten „UP“ oder „DOWN“ zur Temperatureinstellung. Die Temperatur wird jeweils um 1°C erhöht bzw. gesenkt.

6.5.2 Einstellung mit Fernbedienung (Abb. 9)

Drücken Sie zur Temperatureinstellung (15°C – 35°C bzw. 59°F – 95°F) die Taste „F“. Die Temperatur wird pro Tastendruck um 1°C erhöht und beginnt nach Erreichen von 35°C wieder bei 15°C.

6.6 Heizfunktion ein- und ausschalten (Abb. 9)

Betätigen Sie bei eingeschaltetem Heizer die „Heater“ Taste (H) bis die LED „Heat 1“ für 900 W Heizleistung erscheint. Bei nochmaliger Betätigung der „Heater“ Taste (H) leuchtet die LED „Heat 2“ für 1800 W Heizleistung. Bei erneuter Betätigung der „Heater“ Taste (H) wird die Heizleistung ausgeschaltet.

6.7 Zeitautomatik - Ein- und Ausschaltzeit programmieren (Abb. 9)

Hinweise:

• Schalten Sie das Gerät wie zuvor beschrieben ein.
• Es kann pro Tag eine Einschaltzeit und eine Ausschaltzeit eingestellt werden. Überlegen Sie sich vorab, zu welchen Zeiten das Gerät einschalten bzw. ausschalten soll und notieren Sie sich diese Zeiten.
• Einschaltzeit programmieren: Eine kleine LED neben der „10 Minuten – Anzeige“ (z.B. 10:5.1) erscheint.
• Ausschaltzeit programmieren: Eine kleine LED neben der „Minuten – Anzeige“ (z.B. 10:51.) erscheint.
• Für alle Einstellungen blinkt die Anzeige für 5 Sekunden. Während dieser Zeit sind Einstellungen möglich. Wird 5 Sekunden lang keine Taste gedrückt, ist die aktuelle Einstellung

D

automatisch gespeichert.

6.7.1 Tageweise Programmierung am Gerät oder mit der Fernbedienung (Abb. 9)

Einschaltzeit

• Drücken Sie die Taste „TIMER“ bzw. „7“ einmal. Die LED „Mon“ und die Stundenanzeige blinken.
• Drücken Sie die Tasten „UP (auf)“ (K) oder „DOWN (ab)“ (L) und stellen Sie für Montag die Einschaltzeit in Stunden ein.
• Drücken Sie die Taste „TIMER“ bzw. „24H“ und stellen Sie mit den Tasten „UP“ (K) und „DOWN“ (L) für Montag die Einschaltzeit in Minuten ein.

Ausschaltzeit

• Drücken Sie innerhalb 5 Sekunden nochmals die Taste „TIMER“ bzw. „7“. Die LED „Mon“ und die Stundenanzeige blinken.
• Drücken Sie „UP“ (K) oder „DOWN“ (L) um für Montag die Ausschaltzeit in Stunden einzustellen.
• Drücken Sie die Taste „TIMER“ bzw. „24H“ und stellen Sie mit „UP“ (K) und „DOWN“ (L) für Montag die Ausschaltzeit in Minuten einzustellen.

Drücken Sie die Taste „TIMER“ bzw. „7“ nochmals, programmieren Sie für Dienstag. Wiederholen Sie den Programmiervorgang für alle anderen Wochentage.

Um einen Wochentag (z.B. Dienstag) bei der Programmierung zu überspringen, drücken Sie sooft auf die Taste „TIMER“ bzw. „7“ bis der nächste Tag (z.B. Mittwoch) zur gewünschten Programmierung erscheint.

6.7.2 Wochenweise Programmierung mit der Fernbedienung (Abb. 9)

Hinweis: Zusätzlich zu der zuvor beschriebenen tageweisen Programmierung der Ein- und Ausschaltzeit können Sie diese mit der Fernbedienung auch wochenweise programmieren.

Einschaltzeit Stunde programmieren (Abb. 9)

• Drücken Sie die Taste „7“. Die LED „Mon“ und die Stundenanzeige blinken.
• Drücken Sie die Tasten „UP“ (K) oder „DOWN“ (L) um für Montag die Einschaltzeit in Stunden einzustellen.

• Drücken Sie nochmals die Taste „7“. Programmieren Sie für Dienstag.

• Wiederholen Sie den Vorgang für die restlichen Wochentage.

• Sind alle Wochentage programmiert, wird nach 5 Sekunden (keine Taste drücken) die aktuelle Einstellung automatisch gespeichert.

Einschaltzeit Minuten programmieren (Abb. 9)

• Drücken Sie die Tasten „7“ und anschließend „24H“. Die LED „Mon“ und die Minutenanzeige blinken.
• Drücken Sie die Tasten „UP“ (K)“ oder „DOWN“ (L) um für Montag die Einschaltzeit in Minuten einzustellen.
• Drücken Sie nochmals die Tasten „7“ und anschließend „24H“. Programmieren Sie für Dienstag.
• Wiederholen Sie den Vorgang für die restlichen Wochentage.
• Sind alle Wochentage programmiert, wird nach 5 Sekunden (keine Taste drücken) die aktuelle Einstellung automatisch gespeichert.

Ausschaltzeit Stunde programmieren (Abb. 9)

• Drücken Sie die Tasten „7“ und anschließend 2x „24H“. Die LED „Mon“ und die Stundenanzeige blinken.
• Drücken Sie die Tasten „UP“ (K)“ oder „DOWN“ (L) um für Montag die Ausschaltzeit in Stunden einzustellen.
• Drücken Sie nochmals die Tasten „7“ und anschließend 2x „24H“. Programmieren Sie für Dienstag.
• Wiederholen Sie den Vorgang für die restlichen Wochentage.
• Sind alle Wochentage programmiert, wird nach 5 Sekunden (keine Taste drücken) die aktuelle Einstellung automatisch gespeichert.

Ausschaltzeit Minuten programmieren (Abb. 9)

• Drücken Sie die Tasten „7“ und anschließend 3x „24H“. Die LED „Mon“ und die Minutenanzeige blinken.
• Drücken Sie die Tasten „UP“ (K)“ oder „DOWN“ (L) um für Montag die Ausschaltzeit in Minuten einzustellen.
• Drücken Sie die nochmals die Tasten „7“ und anschließend 3x „24H“. Programmieren Sie für Dienstag.
• Wiederholen Sie den Vorgang für die restlichen Wochentage.
• Sind alle Wochentage programmiert, wird nach 5 Sekunden (keine Taste drücken) die aktuelle Einstellung automatisch gespeichert.

D

6.8 Aktuelle Uhrzeit einstellen (Abb. 9)

Hinweis: Nur am Gerät einstellbar

Wird 5 Sekunden lang keine Taste gedrückt, ist die aktuelle Einstellung automatisch gespeichert.

• Schalten Sie den Heizer mit der Taste „POWER“ (D) aus.
• Drücken Sie die Taste „TIMER“ 3 Sekunden lang. Die Stundenanzeige blinkt für 5 Sekunden.
• Stellen Sie mit den „UP“ und „DOWN“ Tasten die aktuelle Stunde ein.
• Drücken Sie die Taste „TIMER“, die Minutenanzeige blinkt für 5 Sekunden.
• Stellen Sie mit den „UP“ und „DOWN“ Tasten die aktuellen Minuten ein.
• Drücken Sie die Taste „TIMER“ sooft, bis die LED für den aktuellen Wochentag leuchtet. Währenddessen blinken abwechselnd die Stunden und die Minutenanzeige.

6.9 Zeitautomatik aktivieren (Abb. 9)

Schalten Sie das Gerät mit der Taste „POWER“ (D) aus. Das Gerät schaltet zum nächsten Schaltpunkt mit der zuletzt eingestellten Heizfunktion, Solltemperatureinstellung und hellstem Flammen-eff ekt ein.

6.10 Funktion „Fenster off en“

Sinkt bei eingeschalteter Heizfunktion die Temperatur innerhalb 10 Minuten um 5°C, ertönt für einige Sekunden ein Signal und die Heizfunktion schaltet aus.

6.11 Überhitzungsschutz

Bei übermäßiger Erwärmung schaltet sich die Heizleistung oder das Gerät automatisch ab. Ist dies der Fall, schalten Sie das Gerät komplett aus und ziehen Sie den Netzstecker. Lassen Sie das Gerät etwa 15 Minuten abkühlen. Nach Beseitigung der Ursache (z.B. abgedecktes Luftgitter) kann das Gerät wie zuvor beschrieben wieder eingeschaltet werden. Sollte es zum wiederholten Ansprechen des Überhitzungsschutzes kommen oder sich das Gerät nicht mehr einschalten lassen, wenden Sie sich bitte an Ihren Kundendienst.

7. Austausch der

Netzanschlussleitung

Gefahr!

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifi zierte Person ersetzt werden, um Gefährdungen zu vermeiden.

8. Reinigung, Wartung und

Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker.

Das Gerät muss abgekühlt sein.

8.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich.
• Verunreinigungen durch Staub mit einem Staubsauger entfernen.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
  • Die Glasfront kann mit herkömmlichem Glasreiniger gesäubert werden.

8.2 Wartung

Im Geräteinneren befi nden sich keine weiteren zu wartenden Teile.

Heizelemente oder die für den Flammeneff ekt verwendeten LEDs dürfen nur von einem qualifi zierten Elektrofachmann oder dem von Einhell beauftragten Kundendienst unter Berücksichtigung der einschlägigen Bestimmungen ausgetauscht werden.

D

8.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;

• Typ des Gerätes
• Artikelnummer des Gerätes
• Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preise und Infos finden Sie unter www.isc-gmbh.info

9. Entsorgung und Wiederverwertung

Das Gerät befinet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

10. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 °C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

11. Entsorgung der Batterien

Batterien beinhalten Umwelt gefährdende Materialien. Werfen Sie Batterien nicht in den Hausmüll, ins Feuer oder ins Wasser. Batterien sollen gesammelt, recycelt oder umweltfreundlich entsorgt werden. Senden Sie verbrauchte Batterien an die iSC GmbH, Eschenstraße 6 in D-94405 Landau. Dort wird vom Hersteller eine fachgerechte Entsorgung gewährleistet.

D

12. Hinweise zur Fehlerbeseitigung

Wird das Gerät richtig betrieben, dürften keine Störungen auftreten. Bei Störungen prüfen Sie die folgenden Möglichkeiten, bevor Sie den Kundendienst verständigen.

Störung Mögliche Ursache Behebung
Gerät heizt nicht Netzstecker nicht eingestecktHauptschalter nicht eingeschaltet Gerät in StandbyHeizleistung ausgeschaltetThermostat zu niedrig eingestellt „Timer“ hat Gerät ausgeschaltet	NetzsteckereinsteckenHauptschalter einschalten „Power“ Taste betätigenHeizleistungeinstellenTemperatur erhöhenZeitvorwahl ändern
Fernbedienung funktioniert nicht	Batterie leerFernbedienung außerhalb ReichweiteDirekte Sonneneinstrahlung auf Heizgerät	Batterie tauschenDistanz zum Heizgerät verringernSonneneinstrahlung verringern (ab-dunkeln)

13. Erforderliche Angaben zu elektrischen Einzelraumheizgeräten

Modellkennung(en): EF 1800

Angabe	Symbol	Wert	Einheit		Angabe	Einheit
Wärmeleistung					Nur bei elektrischen Speicher-Einzelraumgeräten: Art der Regelung der Wärmezufuhr (bitte eine Möglichkeit auswählen)
Nennwärmeleistung	P_nom	1,8	kW		manuelle Regelung der Wärmezufuhr mit integriertem Thermostat	-
Mindestwärmeleistung (Richtwert)	P_min	0,9	kW		manuelle Regelung der Wärmezufuhr mit Rückmeldung der Raum- und/oder Außentemperatur	-
Maximale kontinuierliche Wärmeleistung	P_max,c	1,8	kW		elektronische Regelung der Wärmezufuhr mit Rückmeldung der Raum- und/oder Außentemperatur	-
Hilfstromverbrauch					Wärmeabgabe mit Gebläseunterstützung	-
Bei Nennwärmeleistung	eI_max	1,681	kW		Art der Wärmeleistung/Raumtemperaturkontrolle (bitte eine Möglichkeit auswählen)
Bei Mindestwärmeleistung	eI_min	0,870	kW		einstufige Wärmeleistung, keine Raumtemperaturkontrolle	nein
Im Bereitschaftszustand	eI_sb	0,000	kW		zwei oder mehr manuell einstellbare Stufen, keine Raumtemperaturkontrolle	nein
					Raumtemperaturkontrolle mit mechanischem Thermostat	nein
					mit elektronischer Raumtemperaturkontrolle	nein
					elektronische Raumtemperaturkontrolle und Tageszeitregelung	nein
					elektronische Raumtemperaturkontrolle und Wochentagsregelung	ja
					Sonstige Regelungsoptionen (Mehrfachnennungen möglich)
					Raumtemperaturkontrolle mit Präsenzerkennung	nein
					Raumtemperaturkontrolle mit Erkennung offener Fenster	ja
					mit Fernbedienungsoption	ja
					mit adaptiver Regelung des Heizbeginns	nein
					mit Betriebszeitbegrenzung	nein
					mit Schwarzkugelsensor	nein
Kontaktangaben	ISC GmbH, Eschenstr. 6, D-94405 Landau/Isar

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauff orderung:

Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service-Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel
Verschleißteile*Batterie
Verbrauchsmaterial/Verbrauchsteile*
Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:

• Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)? Beschreiben Sie diese Fehlfunktion.

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen, die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sonstigen natürlichen Verschleiß zurückzuführen sind.

1. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

2. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter: www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.

Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

D

Sehr geehrte Kundin, sehr geehrter Kunde, um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:

• Ersatzteile bestellen
• Aktuelle Preisauskünfte
• Verfügbarkeiten der Ersatzteile
• Servicestellen Vorort für Benzingeräte
• Defekte Geräte anmelden
• Garantieverlängerungen (nur bei bestimmten Geräten)
• Bestellverfolgung

Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!

Telefon: 09951 / 95 920 00 · Telefax: 09951/95 917 00

E-Mail: [e-mail] · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

GB

4. Technische gegevens

Nominale spanning: 220-240 V \~ 50 Hz Verwarmingsvermogen max.: 1800 W Beschermklasse: I Beschermklasse: IP X0 Afmetingen: 88 x 56 x 15 cm

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

EU

Konformitätserklärung

D erklärt folgende Konformität gemäß EU-Richtlinie und Normen für Artikel
GB explains the following conformity according to EU directives and norms for the following product
F déclare la conformité suivante selon la directive CE et les normes concernant l'article
I dichiara la seguente conformità secondo la direttiva UE e le norme per l'articolo
NL verklaart de volgende overeenstemming conform EU richtlijn en normen voor het product
E declara la siguiente conformidad a tenor de la directiva y normas de la UE para el artículo
P declara a seguinte conformidade, de acordo com as diretiva CE e normas para o artigo
DK attesterer følgende overensstemmelse i medfør af EU-direktiv samt standarder for artikel
S förklarar följande överensstämmelse enl. EU-direktiv och standarder för artikeln
FIN vakuuttaa, että tuote täyttää EU-direktiivin ja standardien vaatimukset
EE töendab toote vastavust EL direktiivile ja standarditele
CZ vydává následující prohlásení o shodě podle směrnice EU a norem pro výrobek
SLO potrjuje sledečo skladnost s smemico EU in standardi za izdelek
SK vydáva nasledujúce prehlásenie o zhode podl'a smernice EU a noriem pre výrobok
H a cikkekhez az EU-irányvonal és Normák szerint a következő konformitást jelenti ki

PL deklaruje zgodność wymienionego poniżej artykułu z następującymi normami na podstawie dyrektywy WE.
BG декларира съответното съответствие съгласно Директива на ЕС и норми за артикул
LV paskaidro šādu atbilstību ES direktīvai un standartiem
LT apibūdina ši atltikima EU reikalavimams ir prekės normoms
RO declară următoarea conformitate conform directivei UE și normelor pentru articolul
GR δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την Οδηγία ΕΚ και τα πρότυπα για το προϊόν
HR potvrđuje sljedeću usklađenost prema smjernicama EU i normama za artikl
BIH potvrđuje sljedeću usklađenost prema smjernicama EU i normama za artikl
RS potvrđuje sledeću usklađenost prema smemicama EZ i normama za artikal
RUS следующим удостоверяется, что следующие продукты соответствуют директивам и нормам EC
UKR проголошує про зазначену нижче відповідність виробу директивам та стандартам ЄС на виріб
МК ја изјавува следната сообрзност согласно ЕУ-директивата и нормите за артикли
TR Ürünü ile ilgili AB direktifleri ve normalı gereğince aşağıda açıklanan uygunluğu belirtir
N erklærer følgende samsvar i henhold til EU-direktivet og standarder for artikel
IS Lýsir uppfyllingu EU-reglna og annarra staðla vöru

Elektrisches Kaminfeuer EF 1800 (Einhell)

□2014/29/EU
X 2005/32/EC_2009/125/EC
X 2014/35/EU
2006/28/EC
X 2014/30/EU
□2014/32/EU
2014/53/EC
□2014/68/EU
□ 90/396/EC_2009/142/EC
□89/686/EC_96/58/EC
X 2011/65/EU
□2006/42/EC
Annex IV
Notified Body:
Notified Body No.:
Reg. No.
□ 2000/14/EC_2005/88/EC
□ Annex V
Annex VI
Noise: measured L_ = dB(A) ; guaranteed L_ = dB(A)
P = KW: L/∅ = cm ^mm
Notified Body:
□ 2012/46/EU
Emission No.:

Landau/Isar, den 04.10.2018

First CE: 18

Art.-No.: 23.381.01 I.-No.: 11016
