WZ-TB 13 L - Bohrmaschine Workzone - Kostenlose Bedienungsanleitung

Produkttyp	Säulenbohrmaschine
Marke	Workzone
Modell	WZ-TB 13 L
Bohrkapazität	13 mm (Stahl)
Stromversorgung	230 V ~ 50 Hz
Leistung	400 W
Leerlaufdrehzahl	500 - 2500 U/min (variabel)
Tischmaße	200 x 200 mm
Säulendurchmesser	50 mm
Spindelhub	50 mm
Gewicht	15 kg
Abmessungen (L x B x H)	400 x 300 x 700 mm
Bohrfutter	Selbstspannendes Bohrfutter 1-13 mm
Neigungswinkel des Tisches	0° bis 45°
Hauptfunktionen	Präzisionsbohren, Schrägbohren, Bohren verschiedener Materialien (Holz, Metall, Kunststoff)
Pflege und Reinigung	Mit einem trockenen Tuch reinigen, bewegliche Teile regelmäßig schmieren
Sicherheit	Sicherheitsschalter, Not-Aus, Überlastschutz
Ersatzteile und Reparierbarkeit	Beim Hersteller oder autorisierten Händler erhältlich, von einem Fachmann reparierbar
Allgemeine Informationen	Innenraumgebrauch, Geräuschpegel 85 dB(A), Vibration 2,5 m/s²

Häufig gestellte Fragen - WZ-TB 13 L Workzone

Wie wechsle ich das Bohrfutter der Säulenbohrmaschine Workzone WZ-TB 13 L?

Zum Wechseln des Bohrfutters vergewissern Sie sich, dass das Gerät ausgesteckt ist. Verwenden Sie einen Bohrfutterschlüssel, um das Bohrfutter durch Drehen gegen den Uhrzeigersinn zu lösen. Entfernen Sie das alte Bohrfutter und setzen Sie das neue ein, indem Sie es fest anziehen.

Was ist die ideale Drehzahl zum Bohren von Holz mit diesem Modell?

Für Holz wird eine hohe Drehzahl (1500-2500 U/min) empfohlen. Verwenden Sie das Drehzahlregelrad, um je nach Bohrerdurchmesser und Holzhärte anzupassen.

Wie stelle ich den Neigungstisch der Säulenbohrmaschine ein?

Lösen Sie den Feststellgriff unter dem Tisch, neigen Sie den Tisch auf den gewünschten Winkel (von 0° bis 45°) und ziehen Sie den Griff wieder fest. Verwenden Sie den Winkelmesser für optimale Genauigkeit.

Was tun, wenn die Säulenbohrmaschine nicht startet?

Überprüfen Sie zuerst die Stromversorgung und das Netzkabel. Stellen Sie sicher, dass der Sicherheitsschalter gedrückt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst oder einen autorisierten Reparaturdienst.

Welches Schmiermittel sollte für die Säule und die Zahnräder verwendet werden?

Verwenden Sie Lithiumfett oder leichtes Maschinenöl. Tragen Sie alle 10 Betriebsstunden eine dünne Schicht auf die Säule und bewegliche Teile auf. Vermeiden Sie Sprühschmiermittel, die Staub anziehen.

Wie zentriere ich den Bohrer auf dem Werkstück?

Markieren Sie die Bohrstelle mit einem Körner. Senken Sie den Bohrer langsam ab, um die Spitze visuell mit der Markierung auszurichten. Verwenden Sie bei Bedarf eine Bohrhilfe für mehr Genauigkeit.

Was ist die maximale Bohrtiefe dieser Säulenbohrmaschine?

Der Spindelhub beträgt 50 mm, was eine maximale Bohrtiefe von etwa 50 mm mit einem geeigneten Bohrer ermöglicht. Für tiefere Bohrungen verwenden Sie einen längeren Bohrer.

Wie wechsle ich den Bohrer am Modell WZ-TB 13 L?

Schalten Sie das Gerät aus und ziehen Sie den Stecker. Stecken Sie den Bohrfutterschlüssel in die Löcher des Bohrfutters und drehen Sie gegen den Uhrzeigersinn, um das Bohrfutter zu öffnen. Entfernen Sie den alten Bohrer, setzen Sie den neuen ein und ziehen Sie ihn im Uhrzeigersinn fest.

Kann ich diese Säulenbohrmaschine zum Gewindeschneiden verwenden?

Ja, mit einem Gewindeschneidadaptor und langsamer Drehzahl. Verwenden Sie unbedingt geeignetes Schneidöl und reduzieren Sie den Druck, um ein Brechen des Gewindebohrers zu vermeiden.

Wie reinige ich die Säulenbohrmaschine nach dem Gebrauch?

Schalten Sie das Gerät aus. Entfernen Sie Staub und Späne mit einer weichen Bürste oder einem trockenen Tuch. Reinigen Sie Tisch und Bohrfutter mit einem leicht feuchten Tuch und trocknen Sie sie anschließend. Vermeiden Sie aggressive Reinigungsmittel.

BEDIENUNGSANLEITUNG WZ-TB 13 L Workzone

Lieferumfang/Geräteteile......6

QR-Codes....7

Allgemeines 8

Bedienungsanleitung lesen und aufbewahren ....8

Zeichenerklärung 8

Sicherheit......9

Bestimmungsgemäßer Gebrauch 9

Restrisiken 10

Allgemeine Sicherheitshinweise für Elektrowerkzeuge .....11

Sicherheitshinweise für Bohrmaschinen 14

Sicherheitshinweise für den Linienlaser 15

Sicherheitshinweise für Batterien 16

Ergänzende Sicherheitshinweise 16

Bohrmaschine und Lieferumfang prüfen 18

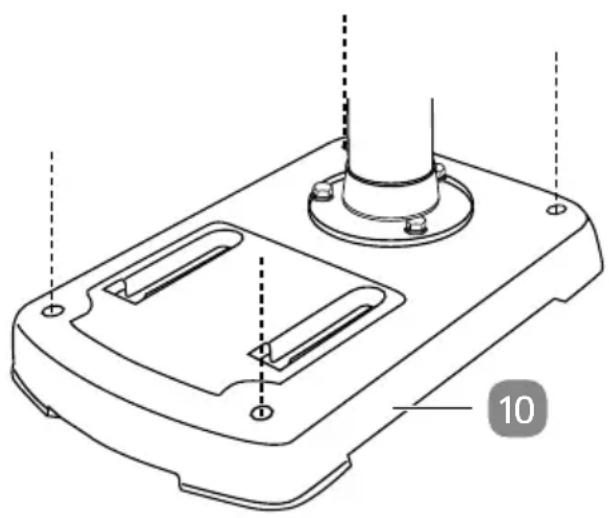

Montage....18

Erstinbetriebnahme....19

Betrieb 19

Vorbereitende Arbeiten....20

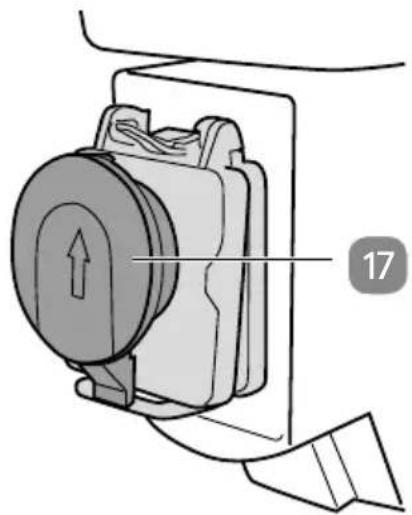

Not-Ausschalter 21

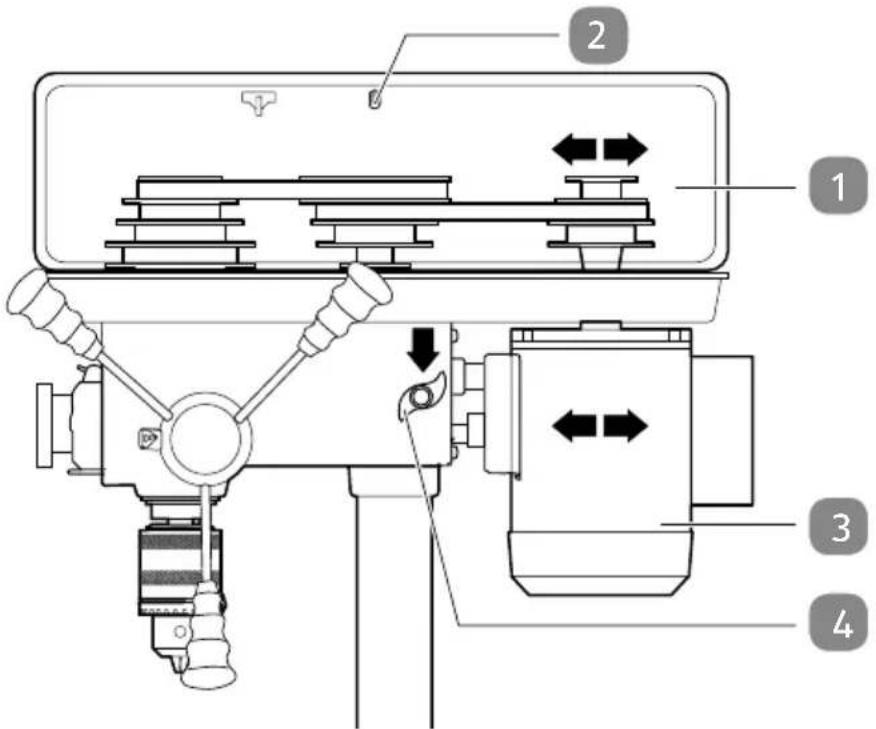

Drehzahl einstellen 21

Drehzahltabelle 24

Schutzhaube in der Höhe verstellen....24

Werkstück in Schraubstock einspannen....25

Bohrtisch verstellen 25

Bohrtiefe einstellen....26

Linienlaser einschalten und einstellen....26

Werkstücke bohren 27

Tipps für optimales Bohren....28

Blockaden entfernen....29

Reinigung und Wartung 29

Lagerung 31

Transport 31

Fehlersuche 32

Technische Daten 32

Geräuschinformation....33

Entsorgung 34

Konformitätserklärung...... 35

A

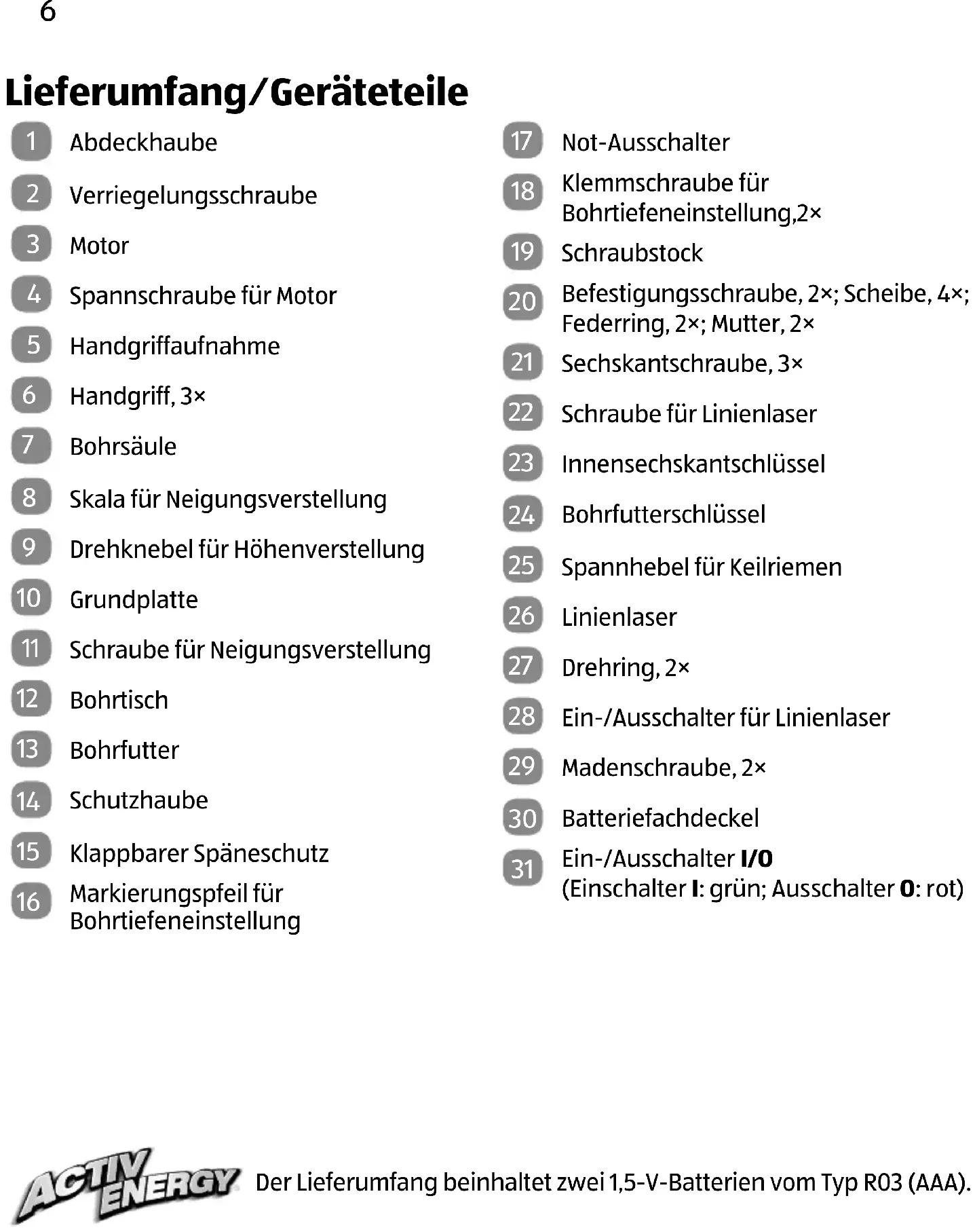

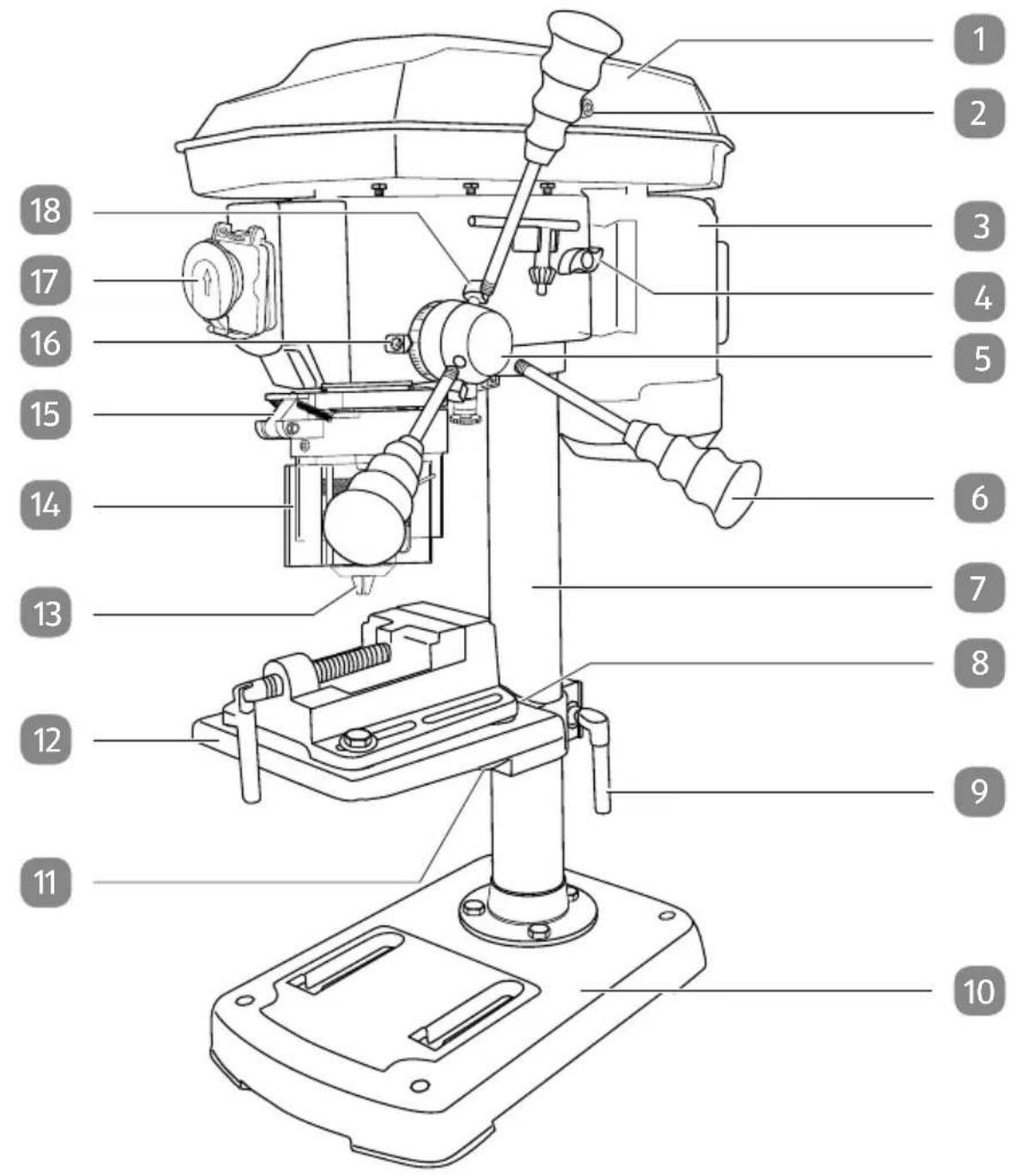

Lieferumfang/Geräteteile

1 Abdeckhaube
2 Verriegelungsschraube
3 Motor
4 Spannschraube für Motor
5 Handgriffaufnahme
6 Handgriff, 3×
7 Bohrsäule
8 Skala für Neigungsverstellung
9 Drehknebel für Höhenverstellung
10 Grundplatte
11 Schraube für Neigungsverstellung
12 Bohrtisch
13 Bohrfutter
14 Schutzhaube
15 Klappbarer Späneschutz
16 Markierungspfeil für Bohrtiefeneinstellung

17 Not-Ausschalter
18 Klemmschraube für Bohrtiefeneinstellung,2×
19 Schraubstock
20 Befestigungsschraube, 2×; Scheibe, 4×; Federring, 2×; Mutter, 2×
21 Sechskantschraube, 3×
22 Schraube für Linienlaser
23 Innensechskantschlüssel
24 Bohrfutterschlüssel
25 Spannhebel für Keilriemen
26 Linienlaser
27 Drehring, 2×
28 Ein-/Ausschalter für Linienlaser
29 Madenschraube, 2×
30 Batteriefachdeckel
31 Ein-/Ausschalter I/O (Einschalter I: grün; Ausschalter O: rot)

Mit QR-Codes schnell und einfach ans Ziel

Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel.

Was sind QR-Codes?

QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten.

Ihr Vorteil: Kein lästiges Eintippen von Internet-Adressen oder Kontaktdaten!

Und so geht's

Zum Scannen des QR-Codes benötigen Sie lediglich ein Smartphone, einen installierten QR-Code-Reader sowie eine Internet-Verbindung.

Einen QR-Code-Reader finden Sie in der Regel kostenlos im App Store Ihres Smartphones.

Jetzt ausprobieren

Scannen Sie einfach mit Ihrem Smartphone den folgenden QR-Code und erfahren Sie mehr über Ihr neu erworbenes ALDI-Produkt.

Ihr ALDI-Serviceportal

Alle oben genannten Informationen erhalten Sie auch im Internet über das ALDI-Serviceportal unter www.aldi-service.ch.

Beim Ausführen des QR-Code-Readers können abhängig von Ihrem Tarif Kosten für die Internet-Verbindung entstehen.

Allgemeines

Bedienungsanleitung lesen und aufbewahren

Diese Bedienungsanleitung gehört zu dieser Tischbohrmaschine WZ-TB 13 L (im Folgenden nur „Bohrmaschine“ genannt). Sie enthält wichtige Informationen zur Sicherheit, Verwendung und Pflege.

Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie die Bohrmaschine verwenden. Achten Sie insbesondere auf die Sicherheitshinweise und Warnungen. Die Nichtbeachtung der Anweisungen in dieser Bedienungsanleitung kann zu schweren Verletzungen oder zu Beschädigungen der Bohrmaschine führen.

Halten Sie die geltenden lokalen oder nationalen Bestimmungen zur Verwendung dieses Produkts ein. Bewahren Sie diese Bedienungsanleitung zur späteren Referenz an einem sicheren Ort auf. Wenn Sie die Bohrmaschine an Dritte weitergeben, geben Sie unbedingt diese Bedienungsanleitung mit.

Zeichenerklärung

Die folgenden Symbole und Signalwörter werden in dieser Bedienungsanleitung, auf der Bohrmaschine oder auf der Verpackung verwendet.

WARNUNG!

Bezeichnet eine gefährliche Situation, die, wenn sie nicht vermieden wird, den Tod oder schwere Verletzungen zur Folge haben kann.

HINWEIS!

Warnt vor möglichen Sachschäden.

Dieses Symbol weist auf nützliche Zusatzinformationen zum Zusammenbau oder zur Verwendung hin.

Konformitätserklärung (siehe Kapitel „Konformitätserklärung“): Mit diesem Symbol gekennzeichnete Produkte erfüllen alle anzuwendenden Gemeinschaftsvorschriften des Europäischen Wirtschaftsraums.

Lesen Sie die Bedienungsanleitung.

Tragen Sie eng anliegende, geeignete Kleidung.

Tragen Sie eine Schutzbrille.

Tragen Sie eine Staubschutzmaske.

Tragen Sie Gehörschutz.

Tragen Sie ggf. ein Haarnetz oder eine Mütze, um zu verhindern, dass Haare sich in drehenden Teilen verfangen.

Dieses Gerät entspricht der Schutzklasse I.

Mit diesem Warnhinweis gekennzeichnete Produkte sind Lasereinrichtungen der Klasse 2 mit einer Wellenlänge von 650 nm und entsprechen EN 60825-1:2014. Sie dürfen nicht direkt in den Strahl dieser Produkte sehen oder diese mit optischen Instrumenten betrachten.

Sicherheit

Bestimmungsgemäßer Gebrauch

Die Bohrmaschine ist ausschließlich für den Privatanwender im Hobby- und Do-it-yourself-Bereich zum Bohren von Werkstoffen wie z. B. Stein, Holz und Metall geeignet. Gesundheitsgefährdende Werkstoffe wie z. B. Asbest dürfen nicht gebohrt werden.

Das Bohrfutter ist für die Verwendung von Bohrern und Werkzeugen mit einem Schaftdurchmesser von 1,5 bis maximal 13 Millimetern und zylindrischem Werkzeugschaft geeignet. Auch Werkzeuge mit Kegelschaft (MK2) können verwendet werden.

Die Bohrmaschine darf maximal 15 Minuten ohne Pause betrieben werden. Danach muss die Bohrmaschine wieder abkühlen, bevor sie weiter genutzt wird.

Die Bohrmaschine darf ausschließlich von Erwachsenen benutzt werden.

Alle weiteren Anwendungen sind ausdrücklich ausgeschlossen und gelten als nicht bestimmungsgemäße Verwendung.

Der Hersteller oder Händler übernimmt keine Haftung für Verletzungen, Verluste oder Schäden, die durch nicht bestimmungsgemäße oder falsche Verwendung entstanden sind.

Mögliche Beispiele für nicht bestimmungsgemäße oder falsche Verwendung sind:

• Verwendung der Bohrmaschine für andere Zwecke als für die sie bestimmt ist;
• Nichtbeachtung der Sicherheitshinweise und Warnungen sowie der Montage-, Betriebs-, Wartungs- und Reinigungsanweisungen, die in dieser Bedienungsanleitung enthalten sind;
• Nichtbeachtung etwaiger für die Verwendung der Bohrmaschine spezifischer und/oder allgemein geltender Unfallverhütungs-, arbeitsmedizinischer oder sicherheitstechnischer Vorschriften;
• Verwendung von Zubehör und Ersatzteilen, die nicht für die Bohrmaschine bestimmt sind;
  • Veränderungen an der Bohrmaschine;
• Reparatur der Bohrmaschine durch einen anderen als den Hersteller oder eine Fachkraft;
• gewerbliche, handwerkliche oder industrielle Nutzung der Bohrmaschine;
• Bedienung oder Wartung der Bohrmaschine durch Personen, die mit dem Umgang mit der Bohrmaschine nicht vertraut sind und/oder die damit verbundenen Gefahren nicht verstehen.

Restrisiken

Trotz bestimmungsgemäßer Verwendung können nicht offensichtliche Restrisiken nicht völlig ausgeschlossen werden.

Bedingt durch die Art der Bohrmaschine können folgende Gefährdungen auftreten:

• Lungenschäden, falls keine geeignete Staubschutzmaske getragen wird;
• Gehörschäden, falls kein geeigneter Gehörschutz getragen wird;
• Gesundheitsschäden, falls die Bohrmaschine nicht ordnungsgemäß verwendet und gewartet wird;
• Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls die Bohrmaschine über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird;
• Gefahr von Verletzungen, wenn lange Haare, weite Kleidungsteile oder Schmuck von rotierenden Maschinenteilen erfasst werden.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

⚠️ WARNUNG Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet.
Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steck-dose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzge- erdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerkzeugs befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sind diese anzuschließen und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
h) Wiegen Sie sich nicht in falscher Sicherheit und setzen sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.

d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
h) Halten Sie Griffe und Grifflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Grifflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sicher-gestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

Sicherheitshinweise für Bohrmaschinen

a) Die Bohrmaschine muss gesichert werden. Eine nicht richtig befestigte Bohrmaschine kann sich bewegen oder kippen und dies kann zu Verletzungen führen.
b) Das Werkstück muss an der Werkstückauflage eingespannt oder befestigt werden. Bohren Sie nicht in Werkstücke, die zu klein sind zum sicheren Einspannen. Festhalten des Werkstücks von Hand kann zu Verletzungen führen.

c) Tragen Sie keine Handschuhe. Handschuhe können von sich drehenden Teilen oder Bohrspänen erfasst werden und so zu Verletzungen führen.
d) Halten Sie Ihre Hände vom Bohrbereich fern, während das Elektrowerkzeug läuft. Der Kontakt mit sich drehenden Teilen oder Bohrspänen kann zu Verletzungen führen.
e) Das Bohrwerkzeug muss sich drehen, bevor Sie es an das Werkstück führen. Sonst kann sich das Bohrwerkzeug im Werkstück verha- ken und so eine unerwartete Bewegung des Werkstücks und Verletzungen verursachen.
f) Sollte das Bohrwerkzeug blockieren, drücken Sie nicht weiter nach unten und schalten Sie das Elektrowerkzeug aus. Untersuchen und beseitigen Sie die Ursache für das Blockieren. Blockieren kann zu einer unerwarteten Bewegung des Werkstücks und zu Verletzungen führen.
g) Vermeiden Sie lange Bohrspäne, indem Sie den Druck nach unten regelmäßig unterbrechen. Scharfe Metallspäne können sich verfangen und zu Verletzungen führen.
h) Entfernen Sie niemals Bohrspäne aus dem Bohrbereich, während das Elektrowerkzeug läuft. Zum Entfernen von Spänen bewegen Sie das Bohrwerkzeug vom Werkstück weg, schalten Sie das Elektrowerkzeug aus und warten Sie den Stillstand des Bohrwerkzeugs ab. Verwenden Sie Hilfsmittel wie eine Bürste oder einen Haken, um die Späne zu entfernen. Der Kontakt mit sich drehenden Teilen oder Bohrspänen kann zu Verletzungen führen.
i) Die zulässige Drehzahl von Einsatzwerkzeugen mit Bemessungs-drehzahl muss mindestens so hoch sein wie die auf dem Elektro-werkzeug angegebene Höchstdrehzahl. Zubehör, das sich schneller als zulässig dreht, kann zerbrechen und umherfliegen.

Sicherheitshinweise für den Linienlaser

- Richten Sie den Laserstrahl nicht auf Personen, Tiere oder reflektierende Oberflächen und blicken Sie nicht selbst in den Laserstrahl. Dieser Laser erzeugt Laserstrahlung der Laserklasse 2 gemäß DIN EN 60825-1. Dadurch können Sie Personen blenden.

- Ein Laser ist kein Spielzeug und gehört nicht in Kinderhände. Bei missbräuchlicher Benutzung können irreparable Augenschäden auftreten.

• Jede Manipulation, die zur Erhöhung der Laserleistung führt, ist untersagt. Es wird jede Haftung für Schäden abgelehnt, die sich aus der Nichteinhaltung dieser Sicherheitshinweise ergeben.
• Der Laser enthält keine Serviceteile. Aus diesem Grund öffnen Sie nicht das Gehäuse, da anderenfalls ein Garantieverlust erfolgt.
• Warnung! Tauschen Sie den Laser nicht gegen einen Laser anderen Typs. Die Reparaturen dürfen nur vom Hersteller des Lasers oder einem autorisierten Vertreter vorgenommen werden.

Sicherheitshinweise für Batterien

• Achtung: Explosionsgefahr bei unsachgemäßem Auswechseln der Batterien. Ersetzen Sie die Batterien nur durch denselben oder einen gleichwertigen Batterietyp. Beachten Sie die „Technischen Daten“.
• Batterien dürfen nicht geladen, mit anderen Mitteln reaktiviert, auseinandergenommen, ins Feuer geworfen oder kurzgeschlossen werden.
• Vermeiden Sie Kontakt mit Haut, Augen und Schleimhäuten. Bei Kontakt mit Batteriesäure muss die betroffene Stelle sofort mit reichlich klarem Wasser ausgespült und sofort ein Arzt aufgesucht werden.
• Wenn Batterien verschluckt werden oder auf andere Weise in den Körper gelangen, suchen Sie sofort einen Arzt auf. Halten Sie Batterien von Kindern und Tieren fern.
• Nehmen Sie die Batterien aus dem Batteriefach heraus, wenn sie verbraucht sind oder wenn Sie die Bohrmaschine längere Zeit nicht benutzen. So vermeiden Sie Schäden, die durch auslaufende Batterien entstehen können.
• Setzen Sie Batterien keinen extremen Bedingungen aus, indem Sie sie z. B. auf Heizkörpern oder unter direkter Sonneneinstrahlung lagern.
  – Reinigen Sie Batterie- und Gerätekontakte bei Bedarf vor dem Einlegen, z. B. mit etwas Schmirgelleinen.
  – Achten Sie beim Einlegen auf die richtige Polarität.
• Verwenden Sie keine alten und neuen Batterien unterschiedlichen Typs zusammen.

Ergänzende Sicherheitshinweise

• Die Bohrmaschine darf ausschließlich von Erwachsenen benutzt werden.

• Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit der Bohrmaschine spielen.

• Halten Sie Kinder von Verpackungsmaterial und Kleinteilen fern. Bei Verschlucken besteht Erstickungsgefahr.
  – Schließen Sie die Bohrmaschine nur an, wenn die Netzspannung der Steckdose mit der Angabe auf dem Typenschild übereinstimmt.
  – Schließen Sie die Bohrmaschine nur an eine gut zugängliche Steckdose an, damit Sie sie bei einem Störfall schnell vom Stromnetz trennen können.

• Betreiben Sie die Bohrmaschine nicht, wenn sie sichtbare Schäden aufweist oder das Netzkabel bzw. der Netzstecker defekt ist.
• Wenn das Netzkabel der Bohrmaschine beschädigt ist, muss es durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
• Öffnen Sie das Gehäuse nur soweit, wie es in dieser Bedienungsanleitung beschrieben ist. Überlassen Sie die Reparatur Fachkräften. Wenden Sie sich dazu an eine Fachwerkstatt. Bei eigenständig durchgeführten Reparaturen, unsachgemäßem Anschluss oder falscher Bedienung sind Haftungs- und Garantieansprüche ausgeschlossen.
• Bei Reparaturen dürfen nur Teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen. In dieser Bohrmaschine befinden sich elektrische und mechanische Teile, die zum Schutz gegen Gefahrenquellen unerlässlich sind.
  – Schützen Sie die Bohrmaschine vor Feuchtigkeit und verwenden Sie sie ausschließlich in trockenen Innenräumen.
• Tauchen Sie weder die Bohrmaschine noch Netzkabel oder -stecker in Wasser oder andere Flüssigkeiten.
• Fassen Sie die Bohrmaschine oder den Netz stecker niemals mit feuchten Händen an.
• Ziehen Sie den Netzstecker nie am Netzkabel aus der Steckdose, sondern fassen Sie immer den Netzstecker an.
• Halten Sie die Bohrmaschine, den Netzstecker und das Netzkabel von offenem Feuer und heißen Flächen fern.
• Verlegen Sie das Netzkabel so, dass es nicht zur Stolperfalle wird.
• Knicken Sie das Netzkabel nicht und legen Sie es nicht über scharfe Kanten.

• Wenn Sie die Bohrmaschine nicht benutzen, sie reinigen, Einstellarbeiten vornehmen oder wenn eine Störung auftritt, schalten Sie die Bohrmaschine immer aus und ziehen Sie den Netzstecker aus der Steckdose.

• Stellen Sie sich bei der Arbeit vor die Bohrmaschine, sodass Sie sie gut bedienen können und alles im Blick haben.

• Verwenden Sie ausschließlich scharfe, unbeschädigte Bohrer, die für das jeweilige Material geeignet sind.
• Verwenden Sie beim Bohren immer den Späneschutz. Justieren Sie ihn ggf. in der Länge, damit er einen optimalen Schutz bietet.

- Berühren Sie niemals das sich noch drehende Bohrfutter oder den eingesetzten Bohrer bzw. das eingesetzte Werkzeug. Nach dem Ausschalten kommt das Spannfutter nicht sofort zum Stillstand, sondern dreht noch etwas nach.

- Benutzen Sie nur das Zubehör, das zum Lieferumfang gehört bzw. vom Hersteller empfohlen wird.

- Tragen Sie geeignete Arbeitshandschuhe oder warten Sie, bis Bohrer bzw. eingesetztes Werkzeug abgekühlt sind, bevor Sie sie wechseln.

- Üben Sie beim Bohren keinen starken Druck aus. Bohren Sie stets mit der zum Bohrer und dem zu bohrenden Material passenden Drehzahl.

Bohrmaschine und Lieferumfang prüfen

Teile der Bohrmaschine sind zum Schutz vor Korrosion eingefettet.

- Tragen Sie angemessene Arbeitskleidung. Legen Sie alle Teile auf eine Pappe o. Ä.

1. Heben Sie die Bohrmaschine mit beiden Händen aus der Verpackung.
2. Stellen Sie die Bohrmaschine auf einen ebenen und stabilen Untergrund, z. B. eine Werkbank.
3. Kontrollieren Sie, ob die Bohrmaschine oder die Einzelteile Schäden aufweisen. Ist dies der Fall, benutzen Sie die Bohrmaschine nicht. Wenden Sie sich über die auf der Garantiekarte angegebene Serviceadresse an den Hersteller.
4. Prüfen Sie, ob die Lieferung vollständig ist (siehe Abb. A, B, C und L).

Montage

- Um die Bohrsäule 7 anschrauben zu können, benötigen Sie einen 13er Gabel- oder Maulschlüssel.

- Stellen Sie sicher, dass die Bohrmaschine vollständig und richtig zusammengebaut wird, bevor Sie sie in Betrieb nehmen.

- Um die Bohrsäule 7 anschrauben zu können, benötigen Sie einen 13er Gabel- oder Maulschlüssel. - Stellen Sie sicher, dass die Bohrmaschine vollständig und richtig zusammengebaut wird, bevor Sie sie in Betrieb nehmen.

1. Stellen Sie die Grundplatte 10 auf einen festen und stabilen Untergrund, z. B. eine Werkbank. Schrauben Sie die Bohrsäule mit den drei Sechskantschrauben 21 an der Grundplatte fest (siehe Abb. D).

2. Schieben Sie den Bohrtisch 12 auf die Bohrsäule und befestigen Sie ihn mit dem Drehknebel für Höhenverstellung 9 (siehe Abb. E).

3. Setzen Sie den gesamten Maschinenkopf auf die Bohrsäule (siehe Abb. F). Drehen Sie beide Madenschrauben 29 fest, um den Maschinenkopf zu sichern.
4. Stecken Sie den klappbaren Späneschutz 15 mit der angeschraubten Schutzhaube 14 auf die Spindel und schrauben Sie ihn fest (siehe Abb. G).
5. Klappen Sie die Schutzhaube nach oben und stecken Sie das Bohrfutter 13 ruckartig und mit etwas Kraft auf die Spindel (siehe Abb. H). Das Bohrfutter muss hör- und fühlbar einrasten. Benutzen Sie hierfür einen Gummihammer.
6. Befestigen Sie den Linienlaser 26 mit der Schraube für den Linienlaser 22 am Maschinenkopf (siehe Abb. J).
7. Drehen Sie alle drei Handgriffe 6 in die Handgriffaufnahme 5 ein (siehe Abb. K).
8. Befestigen Sie die Grundplatte mit 4 Schrauben und Scheiben (nicht im Lieferumfang enthalten) auf dem Untergrund. Art und Größe der Schrauben sind abhängig vom verwendeten Untergrund. Lassen Sie sich ggf. im Fachhandel beraten.

- Überprüfen Sie die Bohrmaschine und ihre Schutzeinrichtungen auf Schäden und Beeinträchtigungen. Nehmen Sie die Bohrmaschine nur in Betrieb, wenn keine Schäden oder Beeinträchtigungen feststellbar sind.

Betrieb

WARNUNG!

Verletzungsgefahr!

Versehentliches Anlaufen der Bohrmaschine kann zu schweren Verletzungen führen.

- Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie Einstellungen an der Bohrmaschine durchführen oder Werkzeug wechseln.

WARNUNG!

Verletzungsgefahr!

Durch ungeeignetes Werkzeug besteht hohe Verletzungsgefahr.

- Verwenden Sie nur unbeschädigtes Werkzeug (Bohrer, Senker etc.), das für den Einsatz mit der Bohrmaschine gemäß dieser Bedienungsanleitung geeignet ist.

Vorbereitende Arbeiten

1. Klappen Sie die Schutzhaube 14 nach oben.
2. Lösen Sie die Haltebacken des Bohrfutters 13 mit dem Bohrfutterschlüssel 24.
3. Stecken Sie den Bohrer/das Werkzeug senkrecht von unten in die Bohrfutteröffnung und spannen Sie die Haltebacken des Bohrfutters mit dem Bohrfutterschlüssel fest. Ziehen Sie danach unbedingt den Bohrfutterschlüssel ab.
   Der Bohrer/das Werkzeug muss zentriert eingespannt sein.

- Verwenden Sie ausschließlich Bohrer und Werkzeuge mit einem Schaftdurchmesser von 1,5 bis maximal 13 Millimetern mit zylindrischem Werkzeugschaft oder Kegelschaft.

1. Spannen Sie das zu bohrende Werkstück in dem mitgelieferten Schraubstock 19 ein.
2. Legen Sie den Schraubstock auf den Bohrtisch 12.
3. Sichern Sie den Schraubstock mit den Befestigungsschrauben, Scheiben, Federringen und Muttern 20 (siehe Kapitel „Werkstück in Schraubstock einspannen“).
4. Positionieren Sie den Bohrtisch in der erforderlichen Höhe (siehe Kapitel „Bohr- tisch verstellen“).
5. Klappen Sie die Schutzhaube wieder herunter.
6. Verändern Sie ggf. die Länge der Schutzhaube (siehe Abb. G) so, dass sie optimalen Schutz bietet (siehe Kapitel „Schutzhaube in der Höhe verstellen“).
7. Stellen Sie die zum Werkstück und zum eingesetzten Bohrer/Werkzeug passende Drehzahl ein (siehe Kapitel „Drehzahl einstellen“).
8. Entsperren Sie den Not-Ausschalter 17, indem Sie ihn nach oben schieben. Die Bohrmaschine ist einsatzbereit.

Not-Ausschalter

Der Not-Ausschalter 17 ist eine Sicherheitseinrichtung. Er dient nicht dazu, den Bedienkomfort zu erhöhen. Schalten Sie die Bohrmaschine im Normalfall immer über den roten Ausschalter 0 31 aus (siehe Abb. L).

Wenn Sie mit etwas Kraft auf den Not-Ausschalter drücken, bleibt die Spindel stehen. Das Bohrfutter 13 und das eingesetzte Werkzeug hören auf sich zu drehen. Nachdem der Not-Ausschalter betätigt wurde, muss er manuell entriegelt werden, sonst kann die Bohrmaschine nicht wieder eingeschaltet werden.

• Entsperren Sie den Not-Ausschalter, indem Sie ihn nach oben schieben.
• Nehmen Sie die Bohrmaschine erst dann wieder in Betrieb, wenn die Gefahr, die zum Betätigen des Not-Ausschalters führte, beseitigt ist.
• Schalten Sie die Bohrmaschine erst wieder ein, wenn Sie sich davon überzeugt haben, dass sich die Bohrmaschine in einem einwandfreien Zustand befindet.

Drehzahl einstellen

WARNUNG!

Verletzungsgefahr!

Die rotierenden Antriebsscheiben können zu schweren Verletzungen führen.

• Versuchen Sie niemals, die Drehzahl bei laufender Bohrmaschine einzustellen.
• Schließen Sie nach dem Einstellen immer die Abdeckhaube.

WARNUNG!

Verletzungsgefahr!

Die Keilriemen müssen mit etwas Kraft gespannt werden, dadurch besteht Klemmgefahr.

- Tragen Sie Schutzhandschuhe.

Die Bohrmaschine bietet neun verschiedene Drehzahlen. Diese werden durch das Umlegen zweier Keilriemen eingestellt. Die Keilriemen sind zwischen drei Antriebs-scheibenpaaren gespannt, wobei das mittlere Scheibenpaar schwenkbar ist.

1. Schalten Sie die Bohrmaschine aus (roten Ausschalter 0 31 drücken) und ziehen Sie den Netzstecker aus der Steckdose.

1. Lösen Sie die Verriegelungsschraube 2 der Abdeckhaube 1 mit dem Innensechskantschlüssel 23 gegen den Uhrzeigersinn.
2. Klappen Sie die Abdeckhaube auf.
3. Lösen Sie beide Spannschrauben für den Motor 4.
4. Drücken Sie den Spannhebel für den Keilriemen 25 zur Seite, sodass der Motor 3 zum Maschinenkörper geschoben wird.

Dadurch werden die Keilriemen entspannt.

Die folgende Abbildung zeigt die möglichen Keilriemenpositionen:

SPINDELMOTOR ① A-4 300 A-③6404 480 ③ ④ C-4 600 ⑤ A-2 790 ⑥ B-3 1030 ⑦ C-2 1600 ⑧ B-1 1930 ⑨ C-1 2410

Beispiel A-4 bedeutet, dass sich der rechte Keilriemen auf Position A befindet und sich der linke Keilriemen auf Position 4 befindet. Die Drehzahl pro Minute beträgt somit 300 min ^-1 .

1. Stellen Sie die erforderliche Geschwindigkeit anhand der nachfolgenden Tabelle ein. Beachten Sie auch die empfohlenen Drehzahlen (siehe „Drehzahltabelle“).

Position Drehzahl pro Minute Position Drehzahl pro Minute
A-4 300 B-4 480
A-3 640 C-4 600
A-2 790 B-3 1030
C-2	1600	B-1	1930
C-12410

1. Um den Keilriemen zu spannen, drücken Sie den Spannhebel für den Keilriemen zur anderen Seite, sodass der Motor wieder zurückgeschoben wird.
2. Drehen Sie die beiden Spannschrauben für den Motor 4 wieder fest.
3. Prüfen Sie die Keilriemenspannung.

Die Spannung ist richtig eingestellt, wenn sich ein Keilriemen mittig um ca. 1 cm eindrücken lässt.

1. Schließen Sie die Abdeckhaube und drehen Sie die Verriegelungsschraube wieder fest.

Die Abdeckhaube ist mit einem Sicherheitsschalter versehen.

Wenn die Abdeckhaube nicht geschlossen und verriegelt ist, kann die Bohrmaschine nicht eingeschaltet werden.

Drehzahltabelle

Achten Sie beim Bohren auf die richtige Drehzahl. Diese ist abhängig vom Bohrer-durchmesser und dem zu bohrenden Werkstoff. Die nachfolgende Tabelle hilft Ihnen bei der Wahl der richtigen Drehzahl für die unterschiedlichen Werkstoffe.

Bei den angegebenen Drehzahlen (in min ^-1 ) handelt es sich um Richtwerte.

Bohrer ø	Stahl Aluminium Holz Kunststoff
1,5 max.	Drehzahl max. Drehzahl max. Drehzahl 1930
3 1930 max.	Drehzahl max.	Drehzahl 1930
4 1930 max.	Drehzahl max.	Drehzahl 1600
5 1600 max.	Drehzahl 1930	1030
6 1030 max.	Drehzahl 1930	1030
7	1030	max. Drehzahl	1600	790
8	790	1930	1030	600
9	600	1600	790	480
10	480	1030	640	300
11	480	1030	640	300
12	300	790	480	300
13	300	790	480	300

Schutzhaube in der Höhe verstellen

Die Schutzhaube 14 schützt Sie vor Spanflug. Sie muss vor dem Bohren immer so eingestellt werden, dass die Bohrstelle weitestgehend abgeschirmt ist.

Die Schutzhaube ersetzt nicht das Tragen geeigneter Schutzkleidung wie z. B. der Schutzbrille.

1. Schalten Sie die Bohrmaschine aus (roten Ausschalter 0 31 drücken) und ziehen Sie den Netzstecker aus der Steckdose.
2. Lösen Sie die seitlichen Flügelschrauben der Schutzhaube ein wenig (siehe Abb. G).
3. Bringen Sie den unteren Teil der Schutzhaube auf die richtige Höhe und drehen Sie die beiden seitlichen Flügelschrauben wieder fest.

Werkstück in Schraubstock einspannen

WARNUNG!

Verletzungsgefahr!

Unsachgemäße Handhabung kann zu schweren Verletzungen führen.

• Versuchen Sie nie, das Werkstück mit den Händen festzuhalten.
• Spannen Sie das Werkstück immer in den mitgelieferten Schraubstock ein.

• Lässt sich ein Werkstück nicht in den Schraubstock einspannen, ist es zu groß und darf mit dieser Bohrmaschine nicht bearbeitet werden.

• Drehen Sie den Schraubstock 19 auf und legen Sie das Werkstück ein.

• Spannen Sie das Werkzeug fest.
• Stellen Sie den Schraubstock auf den Bohrtisch 12 (siehe Abb. I).
• Sichern Sie den Schraubstock auf dem Bohrtisch diagonal mit den Befestigungsschrauben, Scheiben, Federringen und Muttern 20.
• Ziehen Sie die Muttern nur handfest an, sodass Sie den Schraubstock mit dem eingesetzten Werkstück auf dem Bohrtisch noch verschieben und genau positionieren können. Außerdem kommt es beim Bohren dadurch zu einer Selbstzentrierung.

Bohrtisch verstellen

Zwischen Werkstückoberkante und der Bohrerspitze muss immer genügend Abstandbleiben.

- Schalten Sie die Bohrmaschine aus (roten Ausschalter 031 drücken) und ziehen Sie den Netzstecker aus der Steckdose.

Höhe verstellen

1. Halten Sie mit einer Hand den Bohrtisch 12 fest.
2. Lösen Sie mit der anderen Hand den Drehknebel für die Höhenverstellung ein wenig, mit dem der Bohrtisch an der Bohrsäule 7 fixiert ist.
3. Positionieren Sie den Bohrtisch in der gewünschten Höhe.
4. Ziehen Sie den Drehknebel wieder fest.

Neigung verstellen

Der Bohrtisch 12 kann nach rechts und links jeweils um maximal 45° geneigt werden. Zum Einstellen der Neigung benötigen Sie einen 10-mm-Innensechskant-schlüssel (nicht im Lieferumfang enthalten).

1. Lösen Sie mit dem 10-mm-Innensechskantschlüssel die Schraube für die Neigungsverstellung 11 (siehe Abb. E).
2. Drehen Sie den Bohrtisch nach rechts oder links.

Den jeweils eingestellten Winkel lesen Sie an der Skala für Neigungsverstellung ab. Zum exakten Einstellen befindet sich auf dem Bohrtisch eine Markierung, die Sie auf die gewünschte Gradzahl einstellen können.

1. Ziehen Sie die Schraube für die Neigungsverstellung wieder fest an.

Bohrtiefe einstellen

Mit dem Skalenring können Sie die gewünschte Bohrtiefe einstellen.

1. Schalten Sie die Bohrmaschine aus (roten Ausschalter 0 31 drücken) und ziehen Sie den Netzstecker aus der Steckdose.
2. Lösen Sie die Klemmschraube für die Bohrtiefeneinstellung 18, mit der die Skala fixiert ist.
3. Senken Sie das Bohrfutter 13 mit dem eingesetzten Werkzeug auf das Werkstück.
4. Drehen Sie die Skala bis zum Anschlag nach vorne, bis der Markierungspfeil für die Bohrtiefeneinstellung 16 auf die Nulllinie der Skala zeigt.
5. Drehen Sie die Skala auf die gewünschte Bohrtiefe. Möchten Sie z. B. ein Loch bohren, das 20 Millimeter tief ist, drehen Sie die Skala auf „20“.
6. Drehen Sie die Klemmschraube für die Bohrtiefeneinstellung wieder fest.
7. Führen Sie die Spindel wieder in ihre Ausgangsposition.

Linienlaser einschalten und einstellen

1. Öffnen Sie den Batteriefachdeckel 30, legen Sie die Batterien polrichtig ein und schließen Sie den Batteriefachdeckel wieder.
2. Um den Linienlaser 26 einzuschalten, drücken Sie den Ein-/Ausschalter für den Linienlaser 28 (siehe Abb. C).
3. Um die beiden Linienlaser so einzustellen, dass diese genau auf der Bohrstelle ein Laserkreuz bilden, senken Sie den Bohrer vor Inbetriebnahme auf das Werkstück ab.
4. Stellen Sie die beiden Linienlaser mit den Drehringen 27 so ein, dass sich die beiden Laserlinien auf dem Werkstück, genau auf der Auflagefläche des Bohrers, überkreuzen.

Sie haben nun den Linienlaser für die nächsten Bohrungen voreingestellt.

Bei einem Werkstückwechsel bzw. wenn Sie einen kürzeren oder längeren Bohrer verwenden, muss der Linienlaser neu eingestellt werden.

Werkstücke bohren

WARNUNG!

Verletzungsgefahr!

Unsachgemäße Handhabung kann zu schweren Verletzungen führen.

• Kontrollieren Sie vor dem Einschalten, dass der Bohrfutterschlüssel abgezogen ist. Der wegschleudernde Bohrfutterschlüssel kann schwere Verletzungen verursachen.
• Halten Sie Ihre Hände vom Arbeitsbereich fern.
• Versuchen Sie niemals, Bohrspäne zu entfernen, während sich Bohrer bzw. Werkzeug noch drehen. Schalten Sie immer erst die Bohrmaschine aus und warten Sie den Stillstand ab.
• Entfernen Sie Bohrspäne niemals mit der bloßen Hand, da diese sehr scharfkantig und heiß sein können.
• Berühren Sie niemals den sich noch drehenden Bohrer bzw. das sich noch drehende Werkzeug oder das Bohrfutter.

WARNUNG!

Verletzungsgefahr!

Beim Bohren besteht durch Spanflug und sich drehende Teile erhebliche Verletzungsgefahr.

• Tragen Sie geeignete Schutzkleidung. Schützen Sie besonders Ihre Augen durch eine geeignete Schutzbrille.
• Nehmen Sie vor der Arbeit Ihren Schmuck (Ringe, Ketten etc.) ab.
• Tragen Sie ggf. ein Haarnetz oder eine Mütze, um zu verhindern, dass sich Ihre Haare in drehenden Teilen verfangen.

WARNUNG!

Verbrennungsgefahr!

Direkt nach dem Bohren können Bohrer bzw. eingesetztes Werkzeug sehr heiß sein.

- Tragen Sie geeignete Arbeitshandschuhe oder warten Sie einen Moment, bis Bohrer bzw. eingesetztes Werkzeug abgekühlt sind, bevor Sie sie wechseln.

WARNUNG!

Gesundheitsgefahr!

Manche Werkstoffe sind gesundheitsgefährdend.

- Bohren Sie keine gesundheitsgefährdenden Werkstoffe und Materialien wie z. B. Asbest.

1. Gehen Sie vor, wie im Kapitel „Vorbereitende Arbeiten“ beschrieben.
2. Stecken Sie den Netzstecker in eine ordnungsgemäß installierte Schutzkontaktsteckdose.
3. Um die Bohrmaschine einzuschalten, drücken Sie den grünen Einschalter I 31.
4. Um die Spindel mit dem Bohrfutter 13 zu senken, drehen Sie die Handgriffaufnahme 5 an einem der Hand griffe 6 gegen den Uhrzeigersinn. Drehen Sie so weit, bis der Bohrer/das Werkzeug entsprechend der gewünschten Tiefe in das Werkstück eindringt.
5. Führen Sie anschließend den Handgriff in entgegengesetzter Richtung bis zum Anschlag wieder in die Ausgangsstellung.
6. Schalten Sie die Bohrmaschine aus, indem Sie den roten Ausschalter 0 31 drücken.

Tipps für optimales Bohren

Schmierstoffe

- Um ein Heißlaufen des Bohrers zu verhindern, verwenden Sie für diese Bohrmaschine handelsübliche Schmierstoffe. Diese sind in jedem Baumarkt erhältlich.

Metall bohren

- Wählen Sie für harte Metalle oder große Bohrdurchmesser eine niedrige Drehzahl.

Holz bohren

• Sorgen Sie für eine geeignete Staubabsaugung.
• Tragen Sie eine Staubschutzmaske, da Holzstaub gesundheitsschädlich ist.
• Bohren Sie mit niedriger Drehzahl.

Keramik/Fliesen bohren

- Verwenden Sie einen geeigneten Bohrer mit Zentrierspitze.

Span brechen

- In vielen Fällen lässt sich ein zu langer Bohrspan brechen. Fahren Sie dazu während des Bohrens das Bohrfutter 13 mit dem eingesetzten Bohrer aus dem Bohrloch heraus, sodass der Bohrspan von alleine heraustritt.

Blockaden entfernen

• Wählen Sie grundsätzlich einen angepassten Vorschub, um einen möglichst störungsfreien Spanbruch zu ermöglichen.
• Ist das Werkzeug im Werkstück festgesetzt, schalten Sie die Bohrmaschine aus und ziehen Sie den Netzstecker aus der Steckdose. Drehen Sie das Werkzeug am Bohrfutter 13 entgegen dem Uhrzeigersinn mit einem kleinen Ruck, um den Span zu brechen und das Werkzeug wieder freizugeben.
• Entsteht ein Bruchstück bei der Bearbeitung des Werkstücks, schalten Sie die Bohrmaschine aus und ziehen Sie den Netzstecker aus der Steckdose. Nehmen Sie eine Zange zur Hilfe und entfernen Sie das Bruchstück, um ein unkontrolliertes Wegschleudern zu verhindern.

Reinigung und Wartung

WARNUNG!

Verletzungsgefahr!

Versehentliches Anlaufen der Bohrmaschine kann zu schweren Verletzungen führen.

- Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie die Bohrmaschine reinigen, Werkzeug wechseln oder Wartungsarbeiten durchführen.

WARNUNG!

Verbrennungsgefahr!

Direkt nach dem Bohren können Bohrer bzw. eingesetztes Werkzeug sehr heiß sein. Durch heiße und scharfkantige Metallspäne besteht Verletzungsgefahr.

- Tragen Sie geeignete Schutzhandschuhe oder warten Sie einen Moment, bis der Bohrer/das Werkzeug abgekühlt ist, bevor Sie dieses Teil für das Reinigen der Bohrmaschine entfernen.

HINWEIS!

Beschädigungsgefahr!

Unsachgemäße Reinigung der Bohrmaschine kann zu Beschädigungen der Bohrmaschine führen.

• Verwenden Sie keine aggressiven Reinigungsmittel, Bürsten mit Metall- oder Nylonborsten sowie keine scharfen oder metallischen Reinigungs- gegenstände wie Messer, harte Spachtel und dergleichen. Diese können die Oberflächen beschädigen.
• Tauchen Sie die Bohrmaschine niemals in Wasser oder andere Flüssigkeiten.
• Achten Sie darauf, dass kein Wasser oder andere Flüssigkeiten in das Gehäusegelangen.

Reinigen

1. Schalten Sie die Bohrmaschine aus, indem Sie den roten Ausschalter 0 31 drücken, und ziehen Sie den Netzstecker aus der Steckdose.
2. Warten Sie einen Moment, bis die Bohrmaschine und der eingesetzte Bohrer bzw. das eingesetzte Werkzeug abgekühlt sind.
3. Entfernen Sie den Bohrer und das Werkstück.
4. Entfernen Sie Späne und andere Teile mit einem Pinsel o. Ä.
5. Reinigen Sie die Bohrmaschine mit einem leicht angefeuchteten, weichen Tuch. Bei fest anhaftendem Schmutz können Sie ein mildes Seifenmittel verwenden.
6. Lassen Sie alle Teile vollständig trocknen, bevor Sie die Bohrmaschine erneut benutzen oder zum Lagern wegräumen.

Warten

• Prüfen Sie in regelmäßigen Abständen die Funktion der sicherheitsrelevanten Bauteile der Bohrmaschine.
• Falls Sie sicherheitsrelevante Teile austauschen, müssen diese vor der nächsten Inbetriebnahme auf ihre einwandfreie Funktion geprüft werden.
• Um eventuelle Montagefehler während der Wartung zu vermeiden, beachten Sie alle Handlungsanweisungen im Kapitel „Montage“.

Im Geräteinneren befinden sich keine weiteren zu wartenden Teile.

Einfetten

- Fetten Sie die Bohrsäule 7 von Zeit zu Zeit mit handelsüblichem säurefreiem Schmierfett ein (im Fachhandel erhältlich).
