Produkttyp	Nähmaschine
Marke	Bomann
Modell	NM 6063 CB
Nettogewicht	Ca. 2,1 kg
Stromversorgung	DC 6 V, 1200 mA (über Netzteil oder 4 AA/LR6-Batterien)
Netzteil	Eingang 100-240 V ~ 50/60 Hz, Ausgang 6 V DC 1,2 A
Arbeitslampe	LED 0,1 W, 3 V (nicht austauschbar)
Anzahl der Stichmuster	12 Stichmuster (darunter Geradstich, Zickzackstich, Elastikstich, Blindstich, Knopfloch)
Nähgeschwindigkeit	Einstellbar über Schalter (L/H) oder Fußpedal
Nadeleinfädler	Ja, integriert
Fadenschneider	Ja
Enthaltenes Zubehör	Fußpedal, Netzteil, 2 Nadeln, 2 Oberfadenspulen, 2 Unterfadenspulen, Einfädler, Nähfuß
Nähfußtypen	Standard-Nähfuß im Lieferumfang; andere Füße im Handel erhältlich
Rückwärtsfunktion	Ja, separater Knopf
Pflege und Reinigung	Gehäuse mit einem feuchten Tuch und etwas Reinigungsmittel reinigen; Bereich unter dem Spulendeckel bürsten
Sicherheitshinweise	Vor Reinigung ausschalten; beim Nadelwechsel das Fußpedal abziehen; nur das mitgelieferte Netzteil verwenden
Lagerung	An einem trockenen, gut belüfteten Ort, außerhalb der Reichweite von Kindern; vorzugsweise in der Originalverpackung
Schutzklasse	III (Gerät); II (Netzteil)
Reparierbarkeit	Verschleißteile (Nadeln, Spulen) im Handel erhältlich; bei anderen Reparaturen den Kundendienst kontaktieren

Häufig gestellte Fragen - NM 6063 CB BOMANN

Wie fädle ich den Oberfaden bei der Bomann NM 6063 CB ein?

Stellen Sie sicher, dass der Nähfuß angehoben und der Fadenhebel in der oberen Position ist. Legen Sie die Spule auf den Spulenhalter, führen Sie den Faden durch den Fadenführer, dann nach unten um das Spannungsrad herum. Gehen Sie wieder hoch zum Fadenhebel und führen Sie den Faden von rechts nach links durch sein Loch. Fahren Sie nach unten in die Nadelklemme und schließlich in das Nadelöhr. Ziehen Sie etwa 10 cm Faden nach hinten unter den Nähfuß.

Wie stelle ich die Oberfadenspannung ein?

Die Spannung wird durch Drehen des Einstellrads (2) eingestellt. Die Grundeinstellung liegt zwischen 4 und 5. Passen Sie sie so an, dass die Verbindung von Ober- und Unterfaden in der Stichmitte sichtbar ist. Wenn sich Schlaufen bilden, ist die Spannung zu niedrig; erhöhen Sie den Wert.

Wie wickle ich die Unterfadenspule auf?

Legen Sie eine Garnrolle auf den Spulenhalter und eine leere Spule auf den Spulenwickler. Führen Sie den Faden durch den Fadenführer, wickeln Sie ihn mehrmals im Uhrzeigersinn um die Spule und drücken Sie dann die Spule gegen den Anschlag. Verwenden Sie das Fußpedal oder den Schalter zum Aufwickeln. Das Aufwickeln stoppt automatisch, wenn die Spule voll ist.

Was tun, wenn die Nadel bricht?

Trennen Sie zuerst die Stromversorgung. Entfernen Sie die Nadelstücke. Überprüfen Sie, ob die Ersatznadel für Stoff und Faden geeignet ist (Größe 80-110). Setzen Sie die neue Nadel mit der flachen Seite nach hinten bis zum Anschlag ein und ziehen Sie die Schraube fest. Stellen Sie sicher, dass der Nähfuß richtig befestigt ist und der Stoff beim Nähen nicht gezogen wird.

Wie mache ich ein Knopfloch mit der NM 6063 CB?

Legen Sie den Stoff unter den Nähfuß und senken Sie ihn ab. Wählen Sie Stichmuster 8, nähen Sie 5-6 Stiche bei langsamer Geschwindigkeit (L). Wechseln Sie zu Muster 7, nähen Sie geradeaus auf die gewünschte Länge. Gehen Sie zurück zu Muster 8 für 5-6 Stiche. Drehen Sie den Stoff um 180°, wählen Sie erneut Muster 7 und nähen Sie bis zum Ende.

Wie reinige ich die Nähmaschine Bomann NM 6063 CB?

Schalten Sie das Gerät aus und ziehen Sie das Netzteil ab. Reinigen Sie das Gehäuse mit einem leicht feuchten Tuch und etwas mildem Reinigungsmittel. Niemals in Wasser eintauchen. Bürsten Sie den Bereich unter dem Spulendeckel mit einer trockenen Bürste, um Fäden und Staub zu entfernen.

Warum überspringt die Maschine Stiche?

Mögliche Ursachen: Nadel falsch eingesetzt (flache Seite nach hinten), beschädigte Nadel, falsche Nadelgröße für den Stoff oder falsch befestigter Nähfuß. Überprüfen Sie jeden Punkt und korrigieren Sie ihn. Wenn die Nadel verbogen oder stumpf ist, ersetzen Sie sie.

Wie wechsle ich die Nadel?

Trennen Sie die Maschine von der Stromversorgung. Drehen Sie das Handrad, um die Nadelstange anzuheben. Lösen Sie die Nadelschraube (21), entfernen Sie die alte Nadel. Setzen Sie die neue Nadel vollständig ein, flache Seite nach hinten, und ziehen Sie die Schraube fest.

Wie verwende ich das Fußpedal der Nähmaschine?

Schließen Sie das Fußpedal an die dafür vorgesehene Buchse (23) an. Stellen Sie sicher, dass der Schalter (8) auf OFF steht. Drücken Sie das Fußpedal leicht zum Nähen; lassen Sie los, um anzuhalten. Die Geschwindigkeit hängt vom Druck ab. Sie können auch den Schalter für eine konstante Geschwindigkeit (L oder H) verwenden.

Wie wechsle ich den Nähfuß?

Heben Sie den Nähfußhebel (17) an. Lösen Sie die Nähfußschraube (a). Entfernen Sie den alten Fuß. Setzen Sie den neuen Fuß auf die Stichplatte, senken Sie den Hebel, bis die Kerbe an der Stange einrastet, und drücken Sie dann den Hebel (g), um zu verriegeln.

BEDIENUNGSANLEITUNG NM 6063 CB BOMANN

Übersicht der Bedienelemente

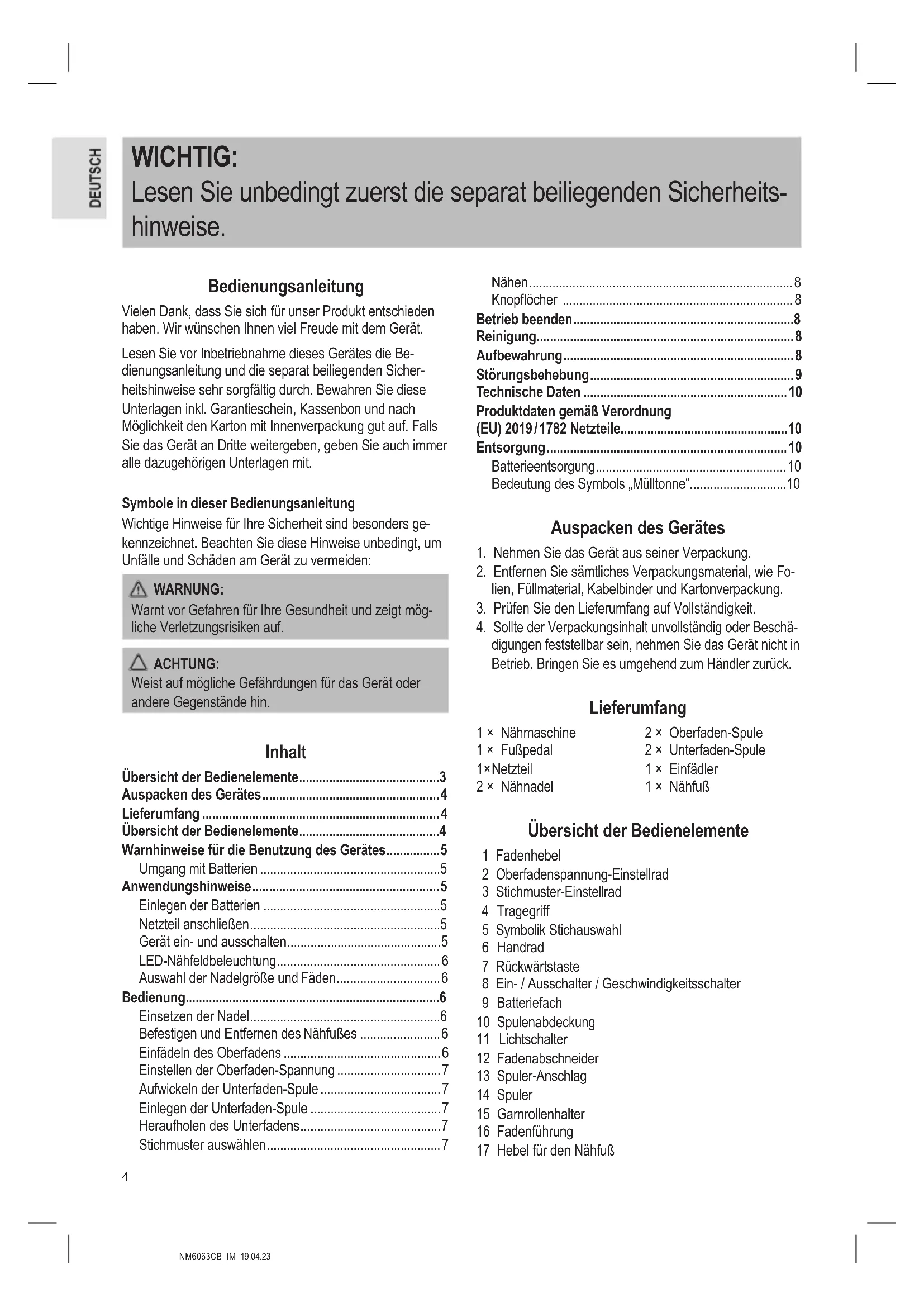

Lesen Sie unbedingt zuerst die separat beiliegenden Sicherheits-hinweise.

Bedienungsanleitung

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät.

Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung und die separat beiliegenden Sicherheitshinweise sehr sorgfältig durch. Bewahren Sie diese Unterlagen inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch immer alle dazugehörigen Unterlagen mit.

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden:

WARNUNG:

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.

ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

Inhalt

Übersicht der Bedienelemente....3

Auspacken des Gerätes....4

Lieferumfang 4

Übersicht der Bedienelemente....4

Warnhinweise für die Benutzung des Gerätes......5

Umgang mit Batterien 5

Anwendungshinweise....5

Einlegen der Batterien 5

Netzteil anschließen....5

Gerät ein- und ausschalten....5

LED-Nähfeldbeleuchtung....6

Auswahl der Nadelgröße und Fäden......6

Bedienung....6

Einsetzen der Nadel....6

Befestigen und Entfernen des Nähfußes 6

Einfädeln des Oberfadens 6

Einstellen der Oberfaden-Spannung 7

Aufwickeln der Unterfaden-Spule 7

Einlegen der Unterfaden-Spule 7

Heraufholen des Unterfadens....7

Stichmuster auswählen....7

Nähen....8

Knopflöcher 8

Betrieb beenden....8

Reinigung......8

Aufbewahrung......8

Störungsbehebung....9

Technische Daten 10

Produktdaten gemäß Verordnung

(EU) 2019/1782 Netzteile....10

Entsorgung....10

Batterieentsorgung....10

Bedeutung des Symbols „Mülltonne“......10

Auspacken des Gerätes

1. Nehmen Sie das Gerät aus seiner Verpackung.

2. Entfernen Sie sämtliches Verpackungsmaterial, wie Folien, Füllmaterial, Kabelbinder und Kartonverpackung.

3. Prüfen Sie den Lieferumfang auf Vollständigkeit.

4. Sollte der Verpackungsinhalt unvollständig oder Beschädigungen feststellbar sein, nehmen Sie das Gerät nicht in Betrieb. Bringen Sie es umgehend zum Händler zurück.

Lieferumfang

1 × Nähmaschine 2 × Oberfaden-Spule

1 × Fußpedal 2 × Unterfaden-Spule

1×Netzteil 1 × Einfädler

2 × Nähnadel 1 × Nähfuß

Übersicht der Bedienelemente

1 Fadenhebel

2 Oberfadenspannung-Einstellrad

3 Stichmuster-Einstellrad

4 Tragegriff

5 Symbolik Stichauswahl

6 Handrad

7 Rückwärtstaste

8 Ein- / Ausschalter / Geschwindigkeitsschalter

9 Batteriefach

10 Spulenabdeckung

11 Lichtschalter

12 Fadenabschneider

13 Spuler-Anschlag

14 Spuler

15 Garnrollenhalter

16 Fadenführung

17 Hebel für den Nähfuß

18 Nähfuß-Befestigungsschraube
19 Hebel zum Lösen des Nähfußes
20 Nähfuß
21 Nadelklemmschraube
22 Netzanschlussbuchse
23 Fußpedal-Anschlussbuchse
24 Zubehörfach
25 Fußpedal
26 Netzteil
27 Unterfaden-Spule
28 Garnrolle
29 Nähnadel
30 Einfädler

Warnhinweise für die Benutzung des Gerätes

□-□

Anweisungen lesen!

Nur mit „SW0601200-W02“ Versorgungseinheit (Netzteil) verwenden! Zum Laden der Akkus nur das im Lieferumfang enthaltene Netzteil verwenden.

Verwenden Sie das Netzteil nicht mit beschädigtem Stecker! Wenn die Stifte des Steckerteils beschädigt sind, muss das Steckernetzteil verschrottet werden.

WARNUNG:

• Achten Sie unbedingt darauf, dass der Schalter (8) auf OFF steht. Andernfalls startet die Nähmaschine direkt mit dem Nähvorgang.
• Ziehen Sie beim Einfädeln, Nadelwechsel oder Einsetzen der Spule immer den Netzstecker des Fußpedals (25) aus dem Gerät.
• Verwenden Sie nur die mitgelieferten oder in dieser Anleitung empfohlenen Zubehörteile. Die Benutzung nicht empfohlener Zubehörteile kann zu Verletzungen führen.

Umgang mit Batterien

Batterien nicht aufladen!

Batterien nicht öffnen!

Batterien nicht kurzschließen!

Polarität (+ / -) beachten!

Explosionsgefahr!

Setzen Sie Batterien keiner hohen Wärme, wie z. B. Sonnenschein, Feuer oder ähnlichem aus.

• Batterien können auslaufen und Batteriesäure verlieren. Wird das Gerät längere Zeit nicht genutzt, entnehmen Sie die Batterien.
• Falls eine Batterie ausläuft, die Flüssigkeit nicht in die Augen oder Schleimhäute reiben. Bei Berührung die Hände waschen, die Augen mit klarem Wasser spülen. Bei anhaltenden Beschwerden einen Arzt aufsuchen.
• Ungleiche Batterietypen und neue und gebrauchte Batterien dürfen nicht zusammen verwenden werden.
• Batterien gehören nicht in den Hausmüll. Geben Sie verbrauchte Batterien bei zuständigen Sammelstellen oder beim Händler ab.

Anwendungshinweise

Sie können das Gerät wahlweise mit Batterien oder mit dem mitgelieferten Netzteil betreiben.

Einlegen der Batterien

(Batterien nicht im Lieferumfang enthalten)

WARNUNG:

Achten Sie unbedingt darauf, dass der Schalter (8) auf OFF steht. Andernfalls startet die Nähmaschine direkt mit dem Nähvorgang.

1. Entfernen Sie den Batteriefachdeckel an der Unterseite des Gerätes.
2. Legen Sie 4 Batterien des Typs AA / LR6 in das Batteriefach ein. Achten Sie auf die richtige Polarität. Einen Hinweis dazu finden Sie im Batteriefach. Verwenden Sie keine wiederaufladbaren Batterien / Akkus.
3. Verschließen Sie das Batteriefach wieder mit der Abdeckung.

Netzteil anschließen

WARNUNG:

Achten Sie unbedingt darauf, dass der Schalter (8) auf OFF steht. Andernfalls startet die Nähmaschine direkt mit dem Nähvorgang.

1. Prüfen Sie, ob die Netzspannung, die Sie benutzen wollen, mit der des Netzteiles übereinstimmt.
2. Stecken Sie den Netzteil-Stecker in die Netzanschlussbuchse (22) auf der Rückseite des Gerätes.
3. Schließen Sie das Gerät an eine vorschriftsmäßig installierte Schutzkontakt-Steckdose an.

Gerät ein- und ausschalten

• Das Gerät ist ausgeschaltet, wenn der Schalter (8) auf OFF steht.
• Es gibt zwei Möglichkeiten das Gerät einzuschalten:
  1) Stellen Sie den Schalter auf OFF und nutzen Sie das Fußpedal (25).
  2) Wählen Sie mit dem Schalter eine Geschwindigkeitsstufe L (Niedrig) oder H (Hoch) und das Gerät startet direkt mit dem Nähvorgang.

LED-Nähfeldbeleuchtung

Die LED-Nähleuchte ist wartungsfrei und erfordert keinen Austausch.

Auswahl der Nadelgröße und Fäden

Nadelsystem: Flachkolbennadeln System 130

Nadelgröße	Stoffe Faden
80(12)	Mittelgewichtige Stoffe: Baumwolle, Satin, Arbeitskleidung, Segeltuch, doppelflächige Stoffe, leichte Wolle	Die meisten Fädensind von mittlererGröße und für diese Stoffe und Nadelgrößen geeignet.Für beste Ergebnisse: für Synthetik und Baumwolle oder natürlich gewebte Stoffe Polyesterfäden verwenden. Oben und unten immer den gleichen Faden benutzen.
90(14)	Mittelgewichtige Stoffe: Wolle, schwe-rere Strickwaren, Frottee, Jeansstoffe
100(16)	Schwere Stoffe: Wolle, Zeltstoffe und gesteppte Stoffe, Jeansstoffe, Möbelstoffe (leicht bis mittel)
110(18)	Schwere Stoffe: Wolle, Mantelstoffe, Möbelstoffe, manches Leder und Vinyl (mit Ledernadeln)	Strapazierfähiger Faden

Bedienung

Einsetzen der Nadel

WARNUNG: Verletzungsgefahr!

Bevor Sie die Nadel einsetzen oder austauschen, ziehen Sie den Netzteil-Stecker aus der Nähmaschine.

Wechseln Sie die Nadel regelmäßig aus, vor allem dann, wenn sie verbogen oder die Spitze beschädigt ist. Eine verbogene Nadel verursacht Fehlstiche. Defekte Nadelspitzen beschädigen den Stoff.

Setzen Sie die Nadel folgendermaßen ein:

1. Die Führung der Nadel muss komplett angehoben sein. Drehen Sie am Handrad (6) in Pfeilrichtung.

2. Lösen Sie die Nadelklemmschraube (21) und entnehmen Sie die alte Nadel.

3. Setzen Sie die neue Nadel bis zum Anschlag ein. Die flache Seite der Nadel muss dabei nach hinten zeigen.

4. Ziehen Sie die Nadelklemmschraube wieder fest an.

Befestigen und Entfernen des Nähfußes

Es gibt verschiedene Arten von Nähfüßen. Diese können Sie im Handel erwerben. Achten Sie dabei auf die richtige Größe. Nicht alle Nähfüße passen auf jede Nähmaschine. Um den Nähfuß zu wechseln oder zu entfernen, beachten Sie die folgende Beschreibung mit den Abbildungen 1–3.

1. Abbildung 1:

Ziehen Sie den Nähfußhebel (17) nach oben. Lockern Sie die Nähfuß-Befestigungsschraube (a). Setzen Sie den Nähfußhalter (b) auf die Drückerfußstange (c) und ziehen Sie die Schraube (a) fest.

2. Abbildung 2:

Legen Sie den Nähfuß (d) auf die Stichplatte. Senken Sie den Nähfußhebel (17), bis die Kerbe (e) genau über dem Stift (f) des Nähfußes liegt. Drücken Sie den Hebel (g), bis der Stift (f) in der Kerbe (e) einrastet.

3. Abbildung 3:

Um den Nähfuß (20) zu entfernen, drücken Sie den Hebel (g). Der Nähfuß fällt ab.

Einfädeln des Oberfadens

Nehmen Sie für das Einfädeln des Oberfadens die nachfolgenden Abbildungen zur Hilfe. Orientieren Sie sich außerdem auch an den bebilderten Anweisungen am Gerät.

Achten Sie beim Einfädeln darauf, dass der Nähfuß (20) angehoben und der Fadenhebel (1) in der obersten Position steht!

1. Setzen Sie die Garnrolle auf den Garnrollenhalter (15).

2. Ziehen Sie den Faden durch die Fadenführung (16).

3. Führen Sie den Faden nach unten am Einstellrad (2) vorbei.

1. Wenn Sie unten angekommen sind, führen Sie ihn auf der linken Seite bis zum Fadenhebel (1) hinauf.
2. Fädeln Sie den Faden durch das Loch am Fadenhebel (1). Achten Sie darauf, dass der Faden von rechts nach links eingeführt wird.
3. Führen Sie den Faden weiter nach unten und fädeln Sie ihn durch das Loch an der Nadelklemme.
4. Zum Schluss fädeln Sie den Faden durch das Nadelloch. Lassen Sie den Faden nach hinten unter dem Nähfuß (20) verlaufen. Achten Sie darauf, dass Sie den Faden circa 10 cm hinter den Nähfuß ziehen.

Einstellen der Oberfaden-Spannung

Die Einstellung erfolgt durch Drehen des Einstellrades (2). Die Grundeinstellung liegt zwischen 4 und 5.

Je nach Stoff- und Garnstärke drehen Sie das Einstellrad so, dass die Verknotung von Ober- und Unterfadens als Punkt auf der Stoffoberseite zu erkennen ist. Bilden sich Schlingen, ist die Fadenspannung zu lose.

Aufwickeln der Unterfaden-Spule

ACHTUNG:

Entfernen Sie den Oberfaden komplett aus der Nähmaschine. Er wickelt sich sonst um innere Bauteile und die Nähmaschine blockiert.

1. Setzen Sie eine Garnrolle auf den Garnrollenhalter (15).
2. Stecken Sie eine leere Unterfaden-Spule (27) auf den Spuler (14).
3. Führen Sie den Faden durch die Fadenführung (16) bis zur leeren Spule.

4. Wickeln Sie den Faden einige Male im Uhrzeigersinn um die leere Spule.

5. Schieben Sie die Spule gegen den Spuler-Anschlag (13) (siehe Abbildung).

6. Starten Sie das Aufspulen mit dem Fußpedal (25) oder nutzen Sie den Schalter (8).

1. Wenn die Spule voll ist, stoppt die Aufwicklung automatisch. Wollen Sie das Aufwickeln vorzeitig beenden, lassen Sie das Fußpedal los.
2. Schneiden Sie den Faden durch und entfernen Sie die Spule.

Einlegen der Unterfaden-Spule

1. Die Nadel muss ganz angehoben sein, wenn die Unterfaden-Spule (27) eingesetzt oder entfernt wird. Drehen Sie das Handrad (6) in Pfeilrichtung.
2. Ziehen Sie die Spulenabdeckung (10) nach vorne ab.
3. Legen Sie die Spule so in den Greifer, dass sie sich gegen den Uhrzeigersinn dreht (siehe Abbildung). Lassen Sie den Faden circa 10 cm aus der Spule heraushängen.
4. Schieben Sie die Spulenabdeckung wieder ein.

Heraufholen des Unterfadens

1. Heben Sie den Nähfuß (20) an.
2. Halten Sie den Oberfaden mit der linken Hand fest.
3. Gleichzeitig drehen Sie mit der rechten Hand das Handrad (6) in Pfeilrichtung, bis die Nadel hochgefahren ist (eine komplette Umdrehung des Handrades).
4. Ziehen Sie den Unter- und Oberfaden 10 cm nach hinten unter den Nähfuß. Dafür können Sie z. B. eine Schere oder den Fadenabschneider (12) zur Hilfe nehmen.

Stichmuster auswählen

Es stehen 12 Stichmusterarten zur Auswahl.

Wählen Sie ein Stichmuster anhand der nachfolgenden Tabelle. Beim Drehen des Stichmuster-Einstellrades (3) muss die Nadel immer in der obersten Position stehen.

Stich-muster	Erläuterung
1 Geradstich, kleine Stichlänge
2 Geradstich, mittlere Stichlänge
3 Geradstich, große Stichlänge
4 Geradstich, Nadel links, mittlere Stichlänge
5 Elastischer Stich
6 Blindstich
7 Knopfloch
8 Knopfloch
9 Breiter Zickzackstich, kleine Stichlänge
10 Schmaler Zickzackstich, mittlere Stichlänge
11 Breiter Zickzackstich, mittlere Stichlänge
12 Breiter Zickzackstich, große Stichlänge

1. Die Nadel muss komplett angehoben sein. Drehen Sie das Handrad (6) in Pfeilrichtung.

2. Stellen Sie das Stichmuster-Einstellrad auf die gewünschte Einstellung. Achten Sie darauf, dass das Stichmuster-Einstellrad auf der gewünschten Position einrastet.

Nähen

1. Stellen Sie sicher, dass der Spuler (14) in der linken Position steht.
2. Heben Sie den Nähfuß (20) an. Achten Sie darauf, dass der Ober- und Unterfaden circa 10 cm nach hinten gezogen ist.
3. Legen Sie den Stoff unter den Nähfuß und senken Sie den Nähfuß ab.
4. Beginnen Sie mit dem Nähen. Betätigen Sie dafür langsam das Fußpedal (25), oder wählen Sie mit dem Schalter (8) eine der beiden Geschwindigkeitsstufen. Führen Sie den Stoff mit der Hand nach hinten.

- WICHTIG! Während des Nähens den Stoff weder ziehen noch schieben. Dies kann zur Beschädigung der Nadel führen!

1. Zum Nähen einer Verriegelung am Ende der Naht oder in der Naht die Taste zum Rückwärtsnähen (7) nach unten drücken. Beim Loslassen der Taste näht die Nähmaschine wieder vorwärts.
2. Am Ende der Naht muss die Nadel in der oberen Stellung sein, damit das Herausziehen des Fadens möglich ist.
3. Heben Sie den Nähfuß an und entfernen Sie den Stoff.
4. Zum Abschneiden der Fäden können diese über den Faden-Abschneider (12) geführt werden. Oder verwenden Sie eine Schere.

Knopflöcher

1. Legen Sie den Stoff unter den Nähfuß (20).
2. Senken Sie den Nähfuß an der Stelle, an der Sie das Knopfloch nähen möchten.
3. Wählen Sie dann das Stichmuster 8 mit dem Einstellrad (3).
4. Nähen Sie 5 – 6 Stiche mit niedriger Geschwindigkeit (L).
5. Wählen Sie das Stichmuster 7 mit dem Einstellrad (3).
6. Nähen Sie auf dem Stoff in geeigneter Länge. Achten Sie darauf, dass der Stich in einer geraden Linie genäht wird.
7. Wählen Sie das Stichmuster 8 mit dem Einstellrad (3).
8. Nähen Sie 5 – 6 Stiche mit niedriger Geschwindigkeit (L).

1. Heben Sie den Nähfuß (20) an und drehen Sie den Stoff um 180°.
2. Wählen Sie das Stichmuster 7 mit dem Einstellrad (3).
3. Nähen Sie, bis das Knopfloch vollständig genäht ist.

1. Schalten Sie das Gerät aus, indem Sie den Schalter (8) auf Position OFF schieben.
2. Das Licht schalten Sie mit dem Schalter (11) aus.
3. Ziehen Sie das Netzteil (26) aus der Steckdose.
4. Trennen Sie das Fußpedal (25) und Netzteil (26) von der Nähmaschine.

Reinigung

WARNUNG:

• Schalten Sie das Gerät vor der Reinigung aus. Ziehen Sie das Netzteil aus der Steckdose.
  • Die Nähmaschine, das Fußpedal und das Netzteil auf keinen Fall zum Reinigen in Wasser tauchen! Es könnte zu einem elektrischen Schlag oder Brand führen.

ACHTUNG:

• Benutzen Sie keine Drahtbürste oder andere scheuernde Gegenstände.

• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel.

• Verwenden Sie zum Reinigen der Außenseite des Gehäuses nur ein mäßig feuchtes Tuch. Bei Bedarf verwenden Sie etwas Handspülmittel. Trocknen Sie das Gehäuse anschließend mit einem weichen Tuch ab.

• Den Bereich unterhalb der Spulen-Abdeckung reinigen Sie mit einem trockenen Pinsel.

Aufbewahrung

• Wir empfehlen, das Gerät in der Original-Verpackung aufzubewahren, wenn Sie es über einen längeren Zeitraum nicht benutzen möchten.
• Lagern Sie das Gerät immer außerhalb der Reichweite von Kindern an einem gut belüfteten und trockenen Ort.

Störungsbehebung

Problem Mögliche Ursache Abhilfe
Der Oberfaden reißt.	Der Oberfaden ist nicht richtig in der Nähmaschine eingefädelt.	Fädeln Sie den Oberfaden neu ein.
	Die Fadenspannung ist zu fest. Lockern Sie die Fadenspannung (niedrigere Zahl).
	Der Faden ist zu dick für die Nadel. Wählen Sie eine größere Nadel.
	Die Nadel ist nicht richtig eingesetzt. Entfernen Sie die Nadel und setzen Sie diese neu ein. (Flache Seite der Nadel zeigt nach hinten.)
	Die Nadel ist beschädigt. Tauschen Sie die Nadel aus.
Der Unterfaden reißt.	Die Unterfaden-Spule ist nicht richtig eingesetzt. Überprüfen Sie Position der Unterfaden-Spule.
	Die Oberfadenspannung ist zu locker. Passen Sie die Oberfadenspannung an (höhere Zahl).
Stiche werden ausgelassen.	Die Nadel ist nicht richtig eingesetzt. Entfernen Sie die Nadel und setzen Sie diese neu ein. (Flache Seite der Nadel zeigt nach hinten.)
	Die Nadel ist beschädigt. Setzen Sie eine neue Nadel ein.
	Die falsche Nadelgröße wurde benutzt. Wählen Sie eine Nadel, die für den Faden und den Stoff geeignet ist.
	Der Nähfuß ist nicht korrekt befestigt. Überprüfen Sie die Position des Nähfußes und setzen Sie ihn korrekt ein.
Die Nadel bricht ab.	Die war Nadel beschädigt.	Setzen Sie eine neue Nadel ein.
	Die Nadel ist nicht richtig eingesetzt. Entfernen Sie die Nadel und setzen Sie diese neu ein. (Flache Seite der Nadel zeigt nach hinten.)
	Falsche Nadelgröße für den Stoff.	Wählen Sie eine Nadel, die für den Faden und den Stoff geeignet ist.
	Der Nähfuß ist nicht korrekt befestigt. Überprüfen Sie die Position des Nähfußes und setzen Sie ihn korrekt ein.
Lockere Stiche	Der Oberfaden ist nicht richtig in der Nähmaschine eingefädelt.	Überprüfen Sie die Einfädelung des Oberfadens.
	Die Unterfaden-Spule ist nicht richtig eingesetzt. Setzen Sie die Unterfaden-Spule korrekt ein.
	Nadel/Stoff/Fadenkombination ist falsch.	Die Nadelgröße muss für Stoff und Faden geeignet sein (siehe Tabelle auf Seite 6).
	Falsche Fadenspannung.	Korrigieren Sie die Fadenspannung.
Naht kräuselt	Die Nadel ist für den Stoff zu groß.	Wählen Sie eine feinere Nadel.
	Die Stichlänge ist falsch eingestellt. Wählen Sie mit dem Stichmuster-Einstellrad ein passendes Stichmuster.
	Die Fadenspannung ist zu fest. Lockern Sie die Fadenspannung (niedrigere Zahl).

Technische Daten

Modell: NM 6063 CB

Schutzklasse:....III

Spannungsversorgung:......DC 6 V, 1200 mA

Nähfeldbeleuchtung:......LED 0,1 W, 3 V

Nettogewicht: ca. 2,1 kg

Netzteil

Schutzklasse: II

Eingang: AC 100 - 240 V, 50 / 60 Hz, max. 0,4 A

Ausgang:......DC 6 V, 1200 mA

Polarität:

Batteriebetrieb: 4×1,5V Typ AA/LR6

Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungen vorbehalten.

Dieses Gerät wurde nach allen zutreffenden, aktuellen CE-Richtlinien geprüft und nach den neuesten sicherheits-technischen Vorschriften gebaut.

Produktdaten gemäß Verordnung (EU) 2019/1782 Netzteile

Angaben zum verwendeten Netzteil	Wert Einheit
InverkehrbringerC. Bomann GmbHHandelsregisternummer HRB 9845Heinrich-Horten-Straße 17, 47906 KempenDeutschland
Modellkennung SW0601200-W02
Eingangsspannung 100–240V~
Eingangswechselstromfrequenz 50/60 Hz
Ausgangsspannung AC / DC 6,0 V DC
Ausgangsstrom 1,2 A
Ausgangsleistung 7,2 W
Durchschnittliche Effizienz im Betrieb	81,38 %
Effizienz bei geringer Last (10 %)	* %
Leistungsaufnahme bei Nulllast	0,071 W

* entfällt, da die Ausgangsleistung unter 10 W liegt.

Relevanten Lastbedingungen:

Prozentsatz des Ausgangsstroms Typenschild

Belastungszustand 1	100% ± 2%
Belastungszustand 2	75% ± 2%
Belastungszustand 3	50% ± 2%
Belastungszustand 4	25% ± 2%
Belastungszustand 5	10% ± 1%
Belastungszustand 6	0% (Leerlaufzustand)

Entsorgung

Batterieentsorgung

Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien / Akkus zurückzugeben.

Ihr Gerät enthält Batterien. Sind diese Batterien verbraucht, beachten Sie Folgendes:

ACHTUNG:

Batterien / Akkus dürfen nicht mit dem Hausmüll entsorgt werden!

• Die Batterien müssen aus dem Gerät entnommen werden.
- Geben Sie verbrauchte Batterien bei zuständigen Sammelstellen oder beim Händler ab.
• Informationen über öffentlichen Sammelstellen erhalten Sie in Ihrer Stadt oder Gemeinde.

Bedeutung des Symbols „Mülltonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort Ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen. Ihr Händler und Vertragspartner ist ebenfalls zur kostenfreien Rücknahme des Altgerätes verpflichtet.

IMPORTANT:

Technische gegevens....24

Beschermingsklasse:....III

Beschermingsklasse:......II

Ingang: AC 100–240V, 50/60Hz, max. 0,4A

Uitgang:....DC 6 V, 1200 mA

Polariteit:
