BEDIENUNGSANLEITUNG A 45 SUB CANTON

Willkommen in der Welt der pure music

Wir freuen uns, dass Sie sich für Lautsprecher aus dem Hause Canton entschieden haben. Sie vereinen hochwertige Bauteile mit unserer langjährigen Entwicklungserfahrung und der sorgfältigen Produktion. Damit sie Ihnen einen unbeschwerten Klanggenuss bieten, haben Sie nur wenige Dinge zu beachten. Diese finden Sie in dieser Bedienungsanleitung.

Wir wünschen Ihnen viel Klangvergnügen!

Inhalt

Sicherheitshinweise ...... Seite 3

Positionierung im Raum ...... Seite 4

Montage und Aufstellung ...... Seite 4

Canton Subwoofer-Module ...... Seite 5

Anschluss ...... Seite 6

Bedienung ...... Seite 8

Einspielen ...... Seite 10

Fehlersuche ...... Seite 11

Garantie ...... Seite 47

Sachgemäße Aufstellung und Anschluss des Lautsprechers fallen in die Verantwortung des Anwenders. Canton kann keine Verantwortung für Schäden oder Unfälle übernehmen, die durch unsachgemäße Aufstellung oder Anschluss verursacht werden.

Deutsch

Sicherheitshinweise

Bitte beachten Sie die Sicherheitshinweise bei der Wahl des richtigen Platzes für Ihren Subwoofer und bei dessen Pflege und Bedienung!

Wählen Sie einen ebenen Untergrund

Feuchtigkeit vermeiden

Erschütterungen vermeiden

Subwoofer nicht abdecken und nichts darauf stellen

Netzkabel nicht mit nassen Händen anfassen

Direkte Sonneneinstrahlung vermeiden

Vor extremer Kälte schützen

Gehäuse nicht öffnen

Mindestabstand zu Wänden und Möbeln: 10 cm, zu Röhren-TV: 1 Meter

Bei Batterie und Fernbedienung auf richtige Polung achten
Freien Zugang zum Netzstecker gewährleisten

Abstand zu Wärmequellen

Zur Reinigung keine aggressiven, alkoholhaltigen oder scheuernden Mittel einsetzen

Nicht in den Subwoofer greifen

Netzstecker bei Gewitter ziehen

Nicht in den Hausmüll werfen
Bei Überlastung Subwoofer leiser drehen

Deutsch

Positionierung im Raum

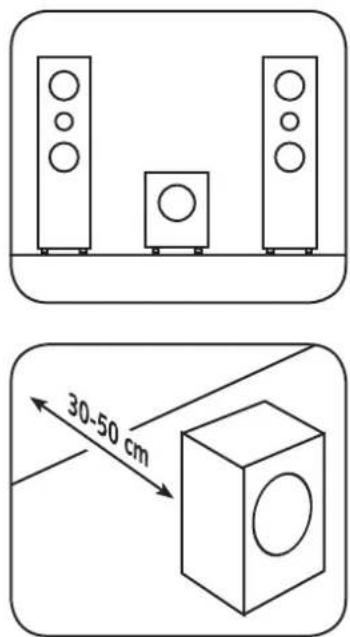

Canton Subwoofer können beliebig im Raum positioniert werden. Ideal ist jedoch ein Platz zwischen den beiden Frontlautsprechern.

Optimaler Abstand Subwoofer – Wand

Montage und Aufstellung

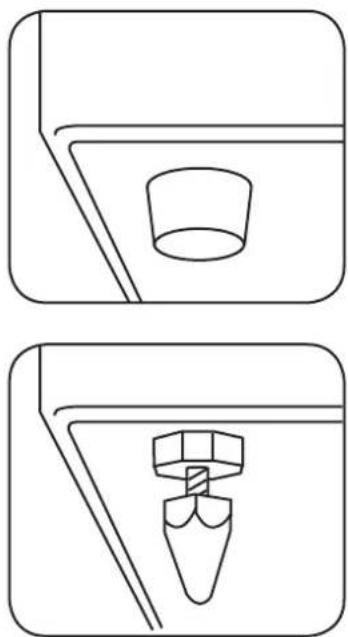

Anbringung Absorber/Spikes

Wenn Sie Ihren Subwoofer auf hartem Untergrund aufstellen, montieren Sie bitte zur Entkopplung die mitgelieferten selbst-klebenden Absorber oder Spikes. So vermeiden Sie Vibrationen.

Nur bei Subwoofern mit Gewindebohrungen

Deutsch

Canton Subwoofer-Module

Canton Subwoofer sind mit unterschiedlichen Verstärkermodulen ausgestattet. Bitte überprüfen Sie anhand der Abbildungen, welches Modul in Ihren Subwoofer eingebaut ist.

Fingebaut ist. CANTON POWERED SUBWOOFER VOLUME CAN 120 100 90 80 70 60 50 40 30 20 10 0 VINCEE INPUT AMPLIFIER MODE AUTO LOW LEVEL INPUT SUNING HIGH LEVEL INPUT L R/WNS L MODUL S Modul M CANTON DIGITAL AMPLIFIER VOLUME CAN -12 -10 -9 -8 -7 -6 -5 -4 -3 -2 -1 0 CROSSWATER OUT TEN 150 TEN 150 TEN 200 TEN 250 TEN 300 TEN 350 TEN 400 TEN 450 TEN 500 TEN 550 TEN 600 TEN 650 TEN 700 TEN 750 TEN 800 TEN 850 TEN 900 TEN 950 TEN 1000 TEN 1050 TEN 1100 TEN 1150 TEN 1200 TEN 1250 TEN 1300 TEN 1350 TEN 1400 TEN 1450 TEN 1500 TEN 1550 TEN 1600 TEN 1650 TEN 1700 TEN 1750 TEN 1800 TEN 1850 TEN 1900 TEN 1950 TEN 2000 TEN 2050 TEN 2100 TEN 2150 TEN 2200 TEN 2250 TEN 2300 TEN 2350 TEN 2400 TEN 2450 TEN 2500 TEN 2550 TEN 2600 TEN 2650 TEN 2700 TEN 2750 TEN 2800 TEN 2850 TEN 2900 TEN 2950 TEN 3000 TEN 3050 TEN 3100 TEN 3150 TEN 3200 TEN 3250 TEN 3300 TEN 3350 TEN 3400 TEN 3450 TEN 3500 TEN 3550 TEN 3600 TEN 3650 TEN 3700 TEN 3750 TEN 3800 TEN 3850 TEN 3900 TEN 3950 TEN 4000 TEN 4050 TEN 4100 TEN 4150 TEN 4200 TEN 4250 TEN 4300 TEN 4350 TEN 4400 TEN 4450 TEN 4500 TEN 4550 TEN 4600 TEN 4650 TEN 4700 TEN 4750 TEN 4800 TEN 4850 TEN 4900 TEN 4950 TEN 5000 TEN 5050 TEN 5100 TEN 5150 TEN 5200 TEN 5250 TEN 5300 TEN 5350 TEN 5400 TEN 5450 TEN 5500 TEN 5550 TEN 5600 TEN 5650 TEN 5700 TEN 5750 TEN 5800 TEN 5850 TEN 5900 TEN 5950 TEN 6000 TEN 6050 TEN 6100 TEN 6150 TEN 6200 TEN 6250 TEN 6300 TEN 6350 TEN 6400 TEN 6450 TEN 6500 TEN 6550 TEN 6600 TEN 6650 TEN 6700 TEN 6750 TEN 6800 TEN 6850 TEN 6900 TEN 6950 TEN 7000

Deutsch

Anschluss

Bitte achten Sie darauf, dass vor dem Anschließen alle elektrischen Komponenten ausgeschaltet sind!

Je nach Art und Ausstattung Ihres Verstärkers bzw. Receivers gibt es verschiedene

Möglichkeiten, den Canton Aktivsubwoofer anzusteuern.

Anschlussmöglichkeiten für Subwoofer-Module S, M und L:

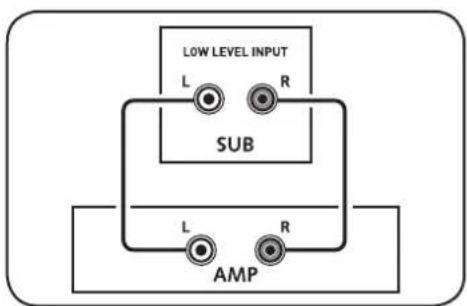

1. Verstärker oder AV-Receiver mit „Pre-Out“ oder speziellem Stereo-Subwoofer-Ausgang (LFE): Verbindung über Low Level Input

Kabel: handelsübliches Cinchkabel

1. Verstärker oder AV-Receiver mit Mono-Subwoofer-Ausgangsbuchse: Verbindung über Mono Low Level Input Kabel: handelsübliches Cinchkabel

Anschlussmöglichkeiten für Subwoofer-Module S, M und L:

1. Verstärker oder AV-Receiver ohne speziellen Subwoofer-Ausgang: Verbindung mit Lautsprecherausgängen des Verstärkers über High Level Input

Kabel: handelsübliches Lautsprecherkabel Bitte auf die richtige Polung achten: rot = plus, schwarz = minus

Hinweis: Die Eingänge Low Level- und High Level Input dürfen nicht gleichzeitig belegt werden!

Anschlussmöglichkeiten für Subwoofer-Module M und L:

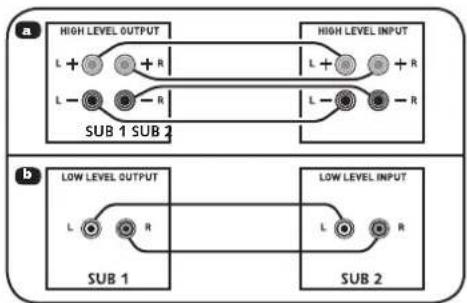

4 a. Canton Subwoofer mit zusätzlichen „High Level Output“-Buchsen z. B. für den Anschluss eines zweiten Subwoofers. Kabel: handelsübliches Lautsprecherkabel

4 b. Canton Subwoofer mit zusätzlichen „Low Level Output“-Buchsen z. B. für den Anschluss eines zweiten Subwoofers. Kabel: handelsübliches Cinchkabel

Hinweis: Bitte die Seiten links und rechts nicht vertauschen!

Anschlussmöglichkeit für Subwoofer-Modul L:

1. „Low Level Out Filtered“: Zur Entlastung kleinerer Aktivlaut sprecher werden Frequenzen unterhalb 80 Hz weggefiltert.

Deutsch

Modul L-R Modul M-R Fernbedienung

Deutsch

1 Ein-/Ausschalter Stromversorgung
2 Betriebsanzeige (grün/rot)
Einschaltautomatik
4 Akustische Raumanpassung (gilt nicht für Modul S)
5 Einstellung der oberen Übertragungsfrequenz
6 Lautstärkeanpassung
7 Phasenanpassung (gilt nicht für Modul S)
8 Low-Level-Eingang
9 Low-Level-Ausgang (gilt nicht für Modul S)
10 Low-Level-Ausgang, bis 80 Hz gefiltert (gilt für Modul L)
11 High-Level-Eingang
12 High-Level-Ausgang (gilt für Modul L)

13 Sicherung (gilt für Modul S)
14 Setup Mode (gilt für Modul M-R und L-R)

Amplifier Mode zur Wahl zwischen zwei Betriebsarten

Subwoofer-Modul S, M und L:

• „Amplifier Mode“ auf „AUTO“: Subwoofer schaltet sich bei anliegendem Musiksignal automatisch ein; stoppt die Musik, geht der Subwoofer nach 5 bis 15 Minuten automatisch in den Standby-Modus.
• „Amplifier Mode“ auf „ON“: Subwoofer bleibt immer eingeschaltet

Room Compensation – Einstellungen bei der Erstinstallation (Modul M und L)

Wählen Sie bitte die Schalterstellung, die zur besten Tonwiedergabe führt, um den Subwoofer optimal an die akustischen Gegebenheiten des Raumes anzupassen. Dabei gilt folgende Grundregel: Einstellung „Normal“ für normal große Räume, Einstellung „Wide“ für große Räume, Einstellung „Narrow“ für kleine Räume. (Modul M-R / L-R) Einstellung „Boost“ für ein volleres Musikempfinden bei leisen und mittleren Lautstärken.

Fernbedienung

Zur Aktivierung des Setup-Modus die Taste „Setup“ für 2 Sec. gedrückt halten. Ein erneutes Drücken der Taste „Setup“ bringt die Fernbedienung wieder in den Normal-Modus. Das zuletzt eingestellte Setup wird beim Ausschalten des Subwoofers abgespeichert.

Einspielen

Einspielphase bis zur Entfaltung der maximalen Klang eigenschaften:

15 - 20 Betriebsstunden.

• Bitte in dieser Zeit in normaler Lautstärke hören
  • Extrem hohe Pegel vermeiden
• Unterschiedlichstes Musikmaterial hören

Deutsch

Fehlersuche

Anbei finden Sie eine Übersicht der am häufigsten auftretenden Probleme. Sollten Sie weiterführende Fragen haben, wenden Sie sich bitte an Ihren Canton Fachhändler, kontaktieren Sie unsere Service-Hotline unter Tel. [phone] / 287-57 oder senden Sie uns eine E-Mail an [e-mail].

Problem Mögliche Ursache Lösung
Subwoofer schaltet nicht ein	1. Netzkabel nicht mit Steckdose und Subwoofer verbunden	Verbindung herstellen
	2. Netzschalter nicht eingeschaltet Schalter auf „ON“
	3. Schalter für die Einschaltautomatik nicht in Position „ON“ oder „AUTO“ bzw. „AUTO HIGH“	Schalterstellung überprüfen
	4. Subwoofer nicht mit dem Verstärker (Receiver) über dessen Lautsprecherausgang (Hochpegel) oder Sub-wooferausgang (Cinch) verbunden	Verbindung herstellen
	5. Signalleitung (Cinch) defekt Mit anderem Cinchkabel testen und ggf. Kabel austauschen
	6. Eingestellte Pegel des Verstärkers (Volume) zu niedrig Laufstärkepegel zum Testen erhöhen
	7. Bei „Dolby Digital“ Receiver (Verstärker): Receiver nicht auf Subwooferbetrieb (Betriebsart „Small“ bzw. „ActiveSub = On“) eingestellt	Betriebsart überprüfen
	8. Ausgangspegel am Verstärker für den Subwoofer-ausgang (Cinchausgang) zu niedrig eingestellt	Ausgangspegel des Verstärkers erhöhen
	9. Feinsicherung im Subwoofer ausgelöst (Sicherung „durchgebrannt“)	Sicherung von Fachmann ersetzen lassen

Deutsch

Problem Mögliche Ursache Lösung
Tonwiedergabe zu leise	1. Volume des Subwoofers zu niedrig eingestellt Lautstärke an „Volume“-Regler erhöhen
	2. Nur für den High-Level-Eingang: Eingänge verpolt	Polung überprüfen: Die rot oder mit + gekennzeichneten Ausgänge des Verstärkers müssen mit den roten Eingangsbuchsen des Subwoofers verbunden sein
	3. Ausgangspegel am Verstärker für den Subwooferausgang (Cinchausgang) zu niedrig eingestellt	Ausgangspegel am Verstärker erhöhen. Kann der Pegel des Subwooferausgangs nicht mehr erhöht werden, Pegel der übrigen Ausgänge um den jeweils gleichen Pegel absenken
Subwoofer schaltet nicht ab	1. Schalter für die automatische Einschaltung (Standby) auf „ON“	Schalter auf „AUTO“ bzw. „OFF“ stellen
	2. Ständiges Brummsignal am Eingang des Subwoofers	Kürzere Signalleitung vom Verstärker zum Subwoofer verwenden oder mögliche Störquellen entstören lassen (siehe „Subwoofer brummt“)
Subwoofer reagiert nicht auf Fernbedienung	1. Die Batterie ist leer Batterie auswechseln,	beim Einlegen auf die richtige Polung achten
	2. Die Fernbedienung ist nicht am Subwoofer angemeldet	Schalten sie den Subwoofer aus und nach 30 Sec. wieder ein. Aktivieren sie die Fernbedienung und drücken sie die Tasten „- Phase“, „+ Phase“ und „Power/Auto“ kurz hintereinander. Subwoofer und Fernbedienung sind nun wieder synchron

Deutsch

Problem Mögliche Ursache Lösung
Subwoofer brummt	1. Signalleitungen vom Verstärker zum Subwoofer zu lang	Kürzere Signalleitungen verwenden
	2. Verwendete Signalleitung nicht abgeschirmt oder die Abschirmung an der verwendeten Leitung unterbrochen (defekt)	Leitung gegen eine geschirmte Leitung austauschen
	3. Erdungsschleife (Brummschleife) „erzeugt“	Eine Erdungsschleife kann entstehen, wenn mind. zwei mit Signalleitungen (Cinch) verbundene Geräte mit Schutzkontaktstecker (z. B. Verstärker und Computer) an örtlich getrennten Steckdosen angeschlossen sind. Alle mit dem Verstärkerverbundenen Geräte mit Schutzkontaktstecker an einer Steckdosenleiste (Vielfachsteckdose) anschließen
	4. Ein nicht entstörter Verbraucher (z. B. Kühlschrank) am Netz	Mögliche Störquellen zum Testen ausschalten; betreffendes Gerät entstören lassen, falls das Brummgeräusch verschwindet oder zunächst die Störquelle an einer anderen Netzphase (L1, L2 oder L3) anschließen. (Falls erforderlich, einen Fachmann zu Rate ziehen)Speziellen „Mantelstromfilter“ (im Fachhandel erhältlich) zwischen Verstärker und Subwoofer schalten, um das Brummen zu eliminierenNetzstecker drehen, um die so genannte Brummspannung zu reduzieren. (Besonders wichtig, wenn der Verstärker nicht geerdet ist)

Deutsch

Notizen
