BEDIENUNGSANLEITUNG S6026 QLIMA

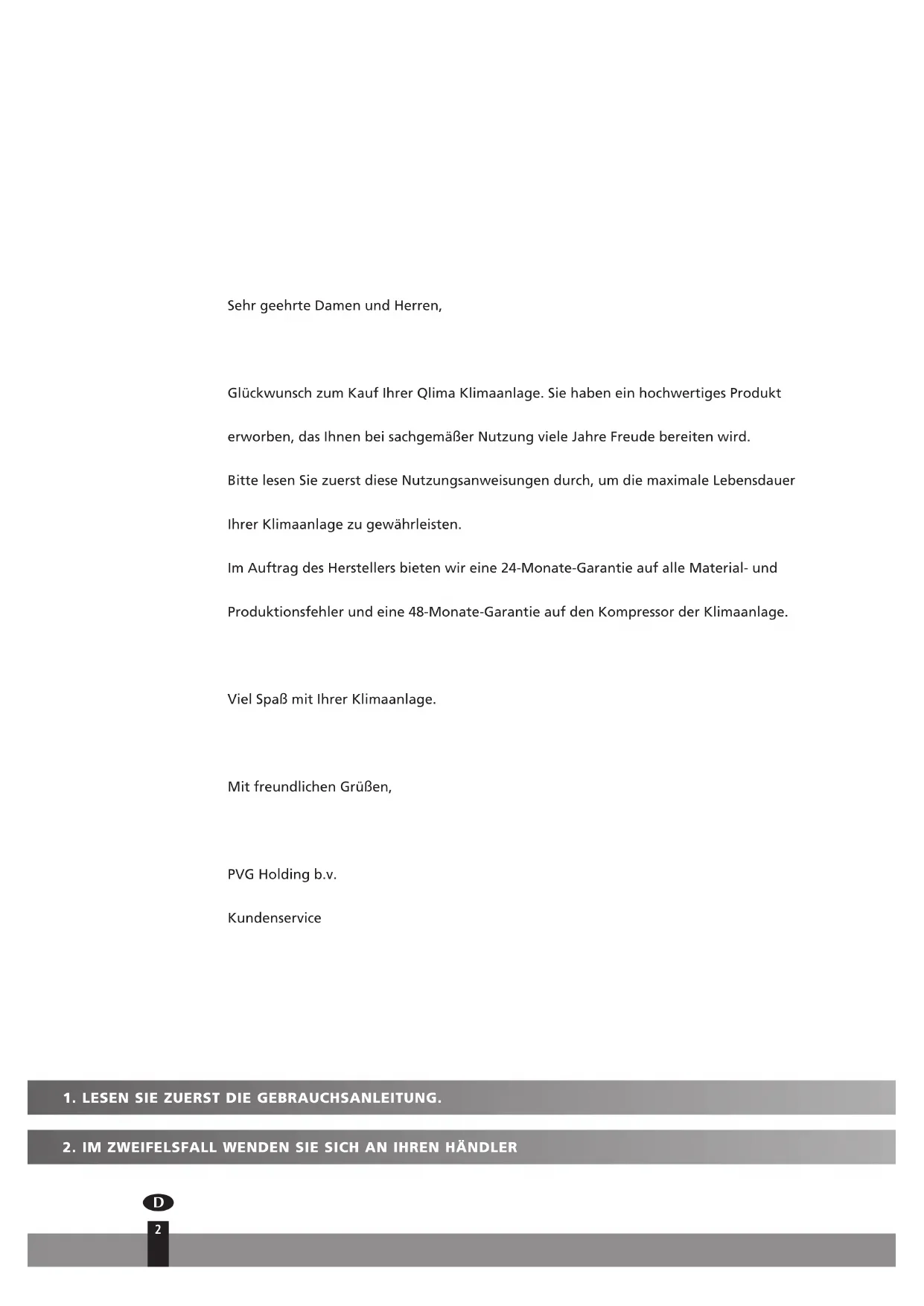

Sehr geehrte Damen und Herren,

Glückwunsch zum Kauf Ihrer Qlima Klimaanlage. Sie haben ein hochwertiges Produkt

erworben, das Ihnen bei sachgemäßer Nutzung viele Jahre Freude bereiten wird.

Bitte lesen Sie zuerst diese Nutzungsanweisungen durch, um die maximale Lebensdauer

Ihrer Klimaanlage zu gewährleisten.

Im Auftrag des Herstellers bieten wir eine 24-Monate-Garantie auf alle Material- und

Produktionsfehler und eine 48-Monate-Garantie auf den Kompressor der Klimaanlage.

Viel Spaß mit Ihrer Klimaanlage.

Mit freundlichen Grüßen,

PVG Holding b.v.

Kundenservice

1. LESEN SIE ZUERST DIE GEBRAUCHSANLEITUNG.
2. IM ZWEIFELSFALL WENDEN SIE SICH AN IHREN HÄNDLER

INHALTSVERZEICHNIS

A SICHERHEITSVORKEHRUNGEN

B. GERÄTESPEZIFIKATIONEN UND FUNKTIONEN ANZEIGE INNENGERÄT

BETRIEBSTEMPERATUR

SONDERFUNKTIONEN

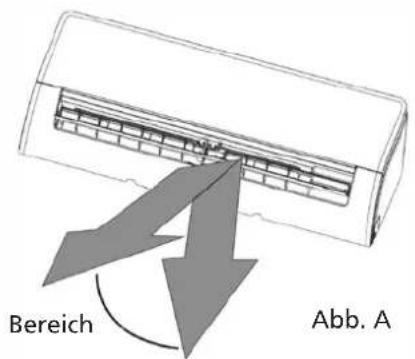

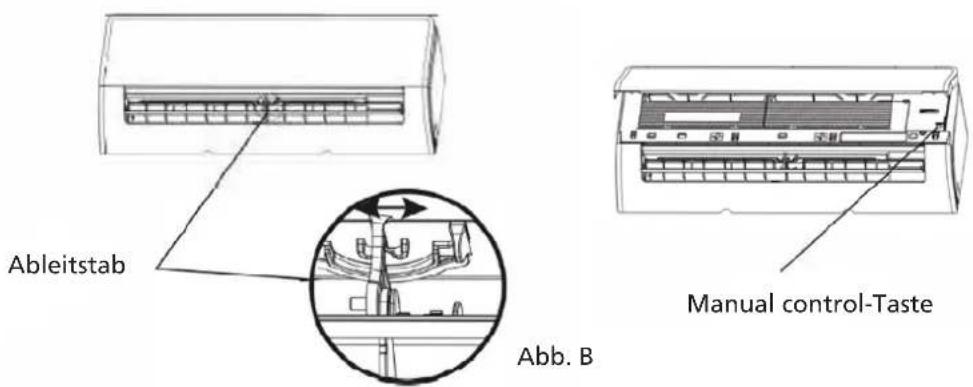

EINSTELLUNG DES LUFTSTROMWINKELS MANUELLER BETRIEB (OHNE FERNBEDIENUNG)

C. PFLEGE UND WARTUNG

D. FEHLERBEHEBUNG

E. ZUBEHÖRTEILE

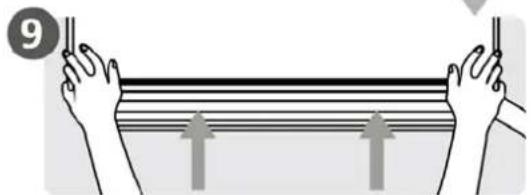

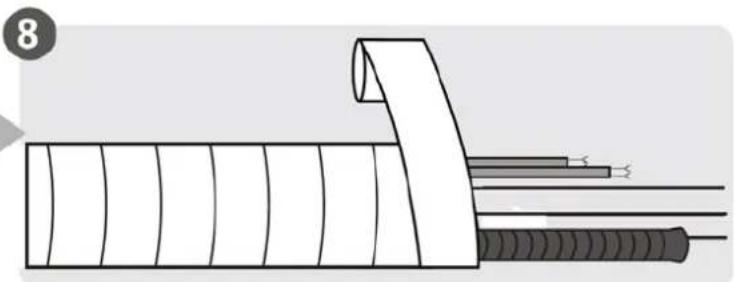

F. INSTALLATIONSÜBERSICHT – INNENGERÄT

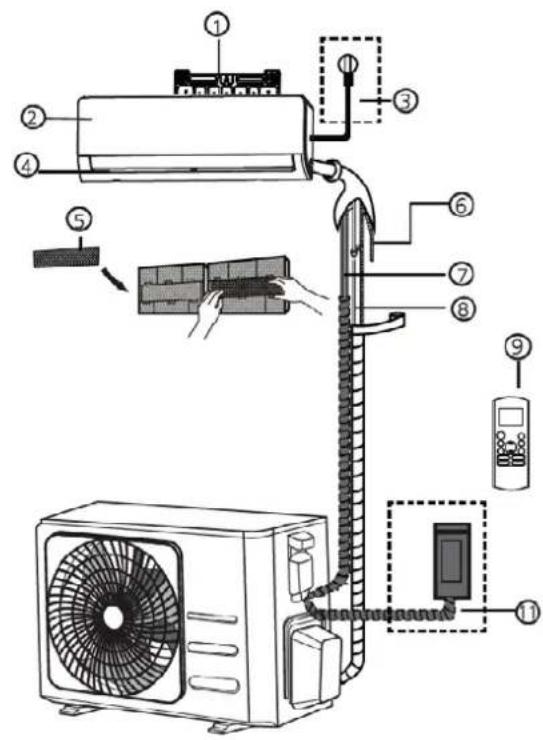

G. GERÄTETEILE

H. INSTALLATION INNENGERÄT

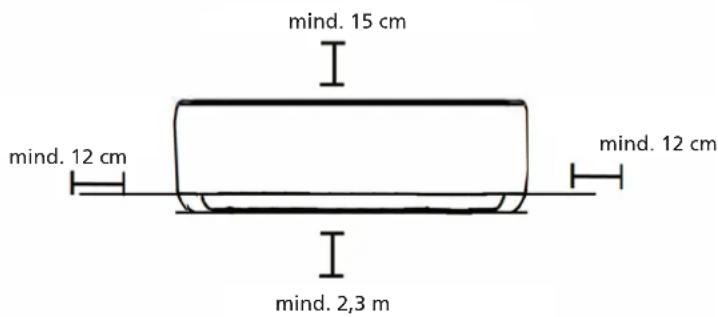

WÄHLEN SIE EINE STELLE FÜR DIE INSTALLATION.

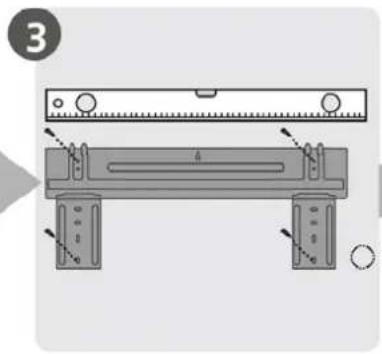

MONTIEREN SIE DIE MONTAGEPLATTE AN DER WAND. BOHREN SIE EINE WANDÖFFNUNG FÜR DIE VERBINDUNGSLEITUNG. BEREITEN SIE DIE KÄLTEMITTELLEITUNG VOR. SCHLIESSEN SIE DEN ABLAUFSCHLAUCH AN. SCHLIESSEN SIE DAS SIGNALKABEL AN. UMHÜLLEN SIE LEITUNGEN UND KABEL. MONTIEREN SIE DAS INNENGERÄT

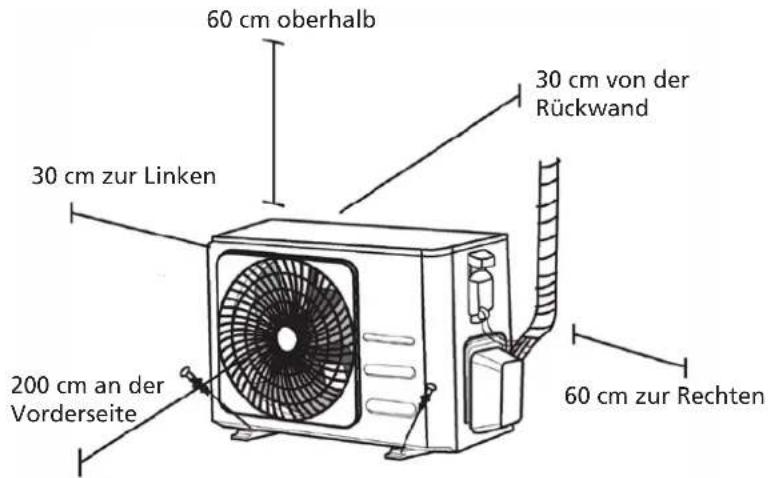

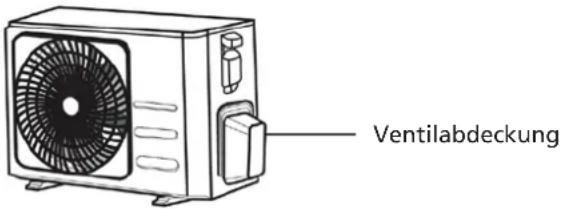

I. INSTALLATION AUSSENGERÄT AUSWAHL DES INSTALLATIONSORTS INSTALLATION DES ABLAUFVERBINDUNGSSTÜCKS AUSSENGERÄT VERANKERN ANSCHLUSS VON SIGNAL- UND NETZKABEL

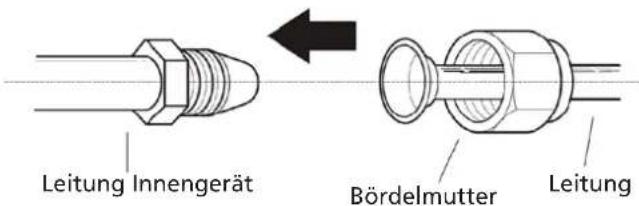

J. ANSCHLUSS DER KÄLTEMITTELLEITUNG

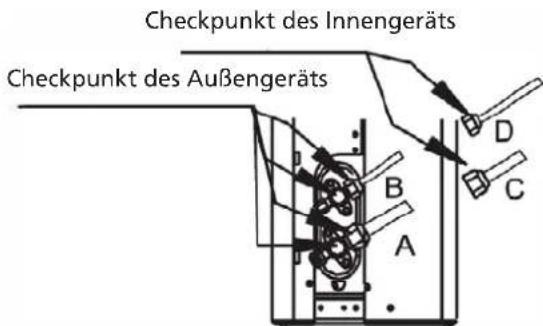

K. ELEKTRISCHE UND GASDICHTIGKEITSPRÜFUNG

M TESTLAUF

M GARANTIEBEDINGUNGEN

WICHTIGER HINWEIS:

Lesen Sie diese Gebrauchsanleitung sorgfältig durch, bevor Sie Ihre neue Klimaanlage installieren und in Betrieb nehmen. Bewahren Sie diese Gebrauchsanleitung für den zukünftigen Gebrauch auf.

A SICHERHEITSANWEISUNGEN

Lesen Sie die Sicherheitsvorkehrungen vor dem Betrieb und der Installation durch. Eine unsachgemäße Installation aufgrund der Nichtbefolgung der Anweisungen kann zu schweren Schäden oder Verletzungen führen. Die Schwere möglicher Schäden oder Verletzungen ist entweder als WARNUNG oder als VORSICHT eingestuft.

WARNUNG

Dieses Symbol weist auf die Möglichkeit einer Verletzung oder des Todes des Bedienpersonals hin.

VORSICHT

Dieses Symbol weist auf die Möglichkeit von Sachschäden oder schwerwiegenden Folgen hin.

WARNUNG

Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit körperlicher, sensorischer oder geistiger Behinderung oder mangelnder Erfahrung und Wissen bedient werden, wenn sie beaufsichtigt werden, oder in die sichere Nutzung des Geräts eingewiesen wurden und die damit verbundenen Gefahren verstehen. Kinder dürfen mit dem Gerät nicht spielen. Kinder dürfen mit dem Gerät nicht spielen. Die Reinigung und die Wartung durch den Benutzer sind von Kindern nicht ohne Aufsicht durchzuführen(Länder der europäischen Union).

Dieses Gerät ist nicht für den Gebrauch durch Personen (einschließlich Kindern) mit verringerten körperlichen, sensorischen oder geistigen Fähigkeiten, oder mit mangelnder Erfahrung und Wissen geeignet, sofern diese nicht von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder in die Nutzung des Geräts eingewiesen werden. Kinder sind zu beaufsichtigen, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

WARNUNGSHINWEISE FÜR DEN GEBRAUCH DES PRODUKTS

• Im Falle einerungewöhnlichen Situation (wie Brandgeruch), schalten Sie das Gerät umgehend aus und trennen Sie es von der Stromversorgung. Rufen Sie Ihren Händler, um Anweisungen erhalten und Stromschlag, Brand oder Verletzungen zu vermeiden.
• Keine Finger, Stangen oder sonstige Objekte den Luftein- und -auslass einführen. Dies kann zu Verletzungen führen, da sich der Lüfter mit hoher Geschwindigkeit drehen kann.
• Verwenden Sie keine entflammbaren Sprays wie Haarspray, Lack oder Farbe in der Nähe des Geräts. Dies kann zu Brand oder Entzündung führen.
• Nehmen Sie die Klimaanlage nicht an Orten in der Nähe oder rund um entzündbaren Gasen in Betrieb. Abgesonderte Gase können sich rund um das Gerät sammeln und zur Explosion führen.
• Betreiben Sie Ihre Klimaanlage nicht in einem Nassraum, wie das Badezimmer oder den Wäscheräum. Sollte das Gerät zu viel Feuchtigkeit ausgesetzt sein, kann es zu einem Kurzschluss der elektrischen Komponenten kommen.
• Setzen Sie Ihren Körper nicht über einen längeren Zeitraum direkt der Kaltluft aus.
• Verhindern Sie, dass Kinder mit der Klimaanlage spielen. Kinder müssen in der Nähe des Geräts jederzeit beaufsichtigt werden.
• Falls die Klimaanlage zusammen mit Brenn- oder sonstigen Heizgeräten genutzt wird, lüften Sie den Raum gründlich, um einen Sauerstoffmangel zu vermeiden.
• In einigen funktionellen Umgebungen wie die Küche, Server-Räume usw. wird der Einsatz von speziell dafür entworfenen Klimageräten dringend empfohlen.

WARNUNGSHINWEISE ZU REINIGUNG UND WARTUNG

- Schalten Sie das Gerät vor der Reinigung aus und trennen Sie es von der Stromversorgung. Andernfalls kann dies zu einem Stromschlag führen.

• Reinigen Sie die Klimaanlage nicht mit übermäßigen Wassermengen.
• Reinigen Sie die Klimaanlage nicht mit entzündbaren Reinigungsmitteln. Entzündbare Reinigungsmittel können zu Brand oder Verformung führen.

VORSICHT

• Schalten Sie die Klimaanlage aus und trennen Sie sie von der Stromversorgung, falls Sie diese über einen längeren Zeitraum nicht nutzen werden.
• Schalten Sie das Gerät bei Gewitter aus und trennen Sie es von der Stromversorgung.
• Achten Sie darauf, dass die Wasserkondensation ungehindert vom Gerät ablaufen kann.
• Nehmen Sie die Klimaanlage nicht mit nassen Händen in Betrieb. Dies kann zu einem Stromschlag führen.
• Nutzen Sie das Gerät nicht zu einem anderen als dem vorbestimmten Zweck.
• Klettern Sie nicht auf das Außengerät und platzieren Sie keine Objekte darauf.
• Vermeiden Sie, die Klimaanlage über einen längeren Zeitraum mit offenen Türen oder Fenstern oder bei hoher Luftfeuchtigkeit in Betrieb zu nehmen.

WARNHINWEISE ZU ELEKTRIZITÄT

• Verwenden Sie ausschließlich das angegebene Netzkabel. Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller, seinen Kundenservice oder eine ähnlich qualifizierte Person ersetzt werden, um eine Gefahr zu verhindern.
• Halten Sie den Netzstecker sauber. Entfernen Sie jeglichen Staub oder Schmutz, der sich auf oder rund um den Stecker ansammelt. Schmutzige Stecker können zu Brand oder Stromschlag führen.
• Ziehen Sie nicht am Netzkabel, um das Gerät aus der Steckdose zu ziehen. Greifen Sie den Stecker und ziehen Sie diesen aus der Steckdose. Wenn Sie direkt am Netzkabel

ziehen, kann es beschädigt werden, was zu Brand oder Stromschlag führen kann.

- Verändern Sie nicht die Länge des Netzkabels und verwenden Sie kein Verlängerungskabel, um das Gerät zu versorgen.

- Nutzen Sie eine Steckdose nicht gleichzeitig für andere Elektrogeräte. Eine unsachgemäße oder unzureichende Stromversorgung kann zu Brand oder Stromschlag führen.

- Das Produkt muss bei der Installation ordnungsgemäß geerdet werden, da es sonst zu einem Stromschlag kommen kann.

- Befolgen Sie bei Elektroarbeiten alle lokalen und nationalen Normen und Vorschriften zur Verkabelung sowie die Installationsanleitung. Schließen Sie alle Kabel fest an und isolieren Sie diese, um zu verhindern dass der Anschluss durch externe Kräfte beschädigt wird. Unsachgemäße elektrische Anschlüsse können überhitzen und zu Brand sowie Stromschlag führen. Alle elektrischen Verbindungen müssen gemäß dem Elektroanschlussdiagramm auf der Abdeckung des Innen- und Außengeräts vorgenommen werden.

- Jegliche Verkabelung muss ordnungsgemäß angeordnet werden, um sicherzustellen, dass die Abdeckung der Steuertafel ordnungsgemäß schließen kann. Falls die Steuertafel nicht richtig geschlossen ist, kann dies Korrosion verursachen und zum Erhitzen der Anschlusspunkte, zu Brand und zu Stromschlag führen.

- Falls die Stromversorgung über eine feste Verkabelung erfolgt, müssen eine allpolige Trenneinrichtung mit einem Abstand von mindestens 3 mm zu allen Polen und einem Ableitstrom von über 1,0 mA, ein Fehlerstromschutzschalter mit einem Differenznennstrom von höchstens 30 mA und ein Trennschalter gemäß den Verkabelungsregeln in der festen Verkabelung integriert sein.

ACHTEN SIE AUF DIE SICHERUNGSSPEZIFIKATIONEN

Die Leiterplatte der Klimaanlage ist mit einer Sicherung versehen, um vor Überspannung zu schützen. Die Spezifikationen der Sicherung sind auf der Leiterplatte gedruckt, z. B.:

T3.15Al/250VAC, T5Al/250VAC, T3.15A/250VAC, T5A/250VAC, T20A/250VAC, T30A/250VAC usw.

HINWEIS: Für die Geräte mit Kältemittel R32 und R290 können nur explosionssichere Keramiksicherungen genutzt werden.

UV-C-Lampe (gilt nur für Geräte mit UV-C-Lampe)

Dieses Gerät ist mit einer UV-C-Lampe ausgerüstet. Bitte lesen Sie folgende Anweisungen, bevor Sie das Gerät öffnen.

1. Nehmen Sie UV-C-Lampen nicht außerhalb des Geräts in Betrieb.
2. Offensichtlich beschädigte Geräte dürfen nicht in Betrieb genommen werden.
3. Die unbeabsichtigte Nutzung des Geräts oder eine Beschädigung des Gehäuses kann zur Freisetzung von gefährlicher UV-C-Strahlung führen. UV-C-Strahlung kann selbst in kleinen Dosen zu Augen- und Hautschäden führen.
4. Bevor Sie Türen und Zugangsklappen, die mit dem Gefahrensymbol für ULTRAVIOLETT-STRAHLUNG versehen sind, zur Durchführung der NUTZERWARTUNG öffnen, wird empfohlen, das Gerät von der Stromversorgung zu trennen.
5. Die UV-C-Lampe kann nicht gereinigt, repariert und ausgetauscht werden.
6. UV-C-BARRIEREN, die mit dem Gefahrensymbol für ULTRAVIOLETT-STRAHLUNG versehen sind, dürfen nicht entfernt werden.

WARNUNG

Dieses Gerät ist mit einem UV-C-Strahler ausgerüstet. Blicken Sie nicht direkt auf die Lichtquelle.

WARNUNGSHINWEISE FÜR DIE PRODUKTINSTALLATION

1. Die Installation muss durch einen zugelassenen Händler oder Fachmann durchgeführt werden. Eine unsachgemäße Installation kann zu einem Stromschlag, zu einem Feuer oder zum Auslaufen von Wasser führen.

2. Die Installation muss gemäß den Installationsanweisungen vorgenommen werden. Eine unsachgemäße Installation kann zu einem Stromschlag, zu einem Feuer oder zum Auslaufen von Wasser führen. (In Nordamerika darf die Installation ausschließlich gemäß den Anforderungen der NEC und CEC durch zugelassene Personen durchgeführt werden.)

3. Kontaktieren Sie einen zugelassenen Service-Techniker zur Reparatur oder Wartung dieses Geräts. Das Gerät muss gemäß nationalen Verkabelungsvorschriften installiert werden.

4. Verwenden Sie lediglich die mitgelieferten Zubehör- und Ersatzteile sowie die angegebenen Werkzeuge für die Installation. Die Nutzung von nicht-standardmäßigen Bauteilen kann zu Wasserlecks, Stromschlag, Brand und zum Ausfall des Geräts führen.

5. Installieren Sie das Gerät an einem stabilen Ort, der das Gewicht des Geräts tragen kann. Falls der ausgewählte Ort das Gewicht des Geräts nicht tragen kann oder die Installation nicht ordnungsgemäß durchgeführt wird, kann das Gerät herabfallen und zu schweren Verletzungen und Schäden führen.

6. Installieren Sie die Ablaufleitung gemäß den Anweisungen in dieser Anleitung. Eine unsachgemäße Ablaufleitung kann zu Wasserschäden an Ihrem Haus und Eigentum führen.

7. Bei Geräten mit einer elektrischen Zusatzheizung darf das Gerät nicht in einem Umkreis von 1 m rund um brennba- rem Material installiert werden.

8. Falls sich entzündbares Gas rund um das Gerät ansammelt, kann dies zu einem Brand führen.

9. Schalten Sie den Strom nicht ein, bevor alle Arbeiten abgeschlossen wurden.

10. Wenn Sie die Klimaanlage bewegen oder versetzen, wenden Sie sich für die Trennung und erneute Installation des Geräts an einen erfahrenen Service-Techniker.

11. Um zu erfahren, wie das Gerät an der Halterung montiert wird, lesen Sie bitte die Informationen in den Abschnitten „Installation des Innengeräts“ und „Installation des Außengeräts“.

Hinweis zu Fluorgasen (gilt nicht für das Gerät mit R290-Kältemittel)

1. Dieses Klimagerät enthält Fluortreibhausgase. Spezifische Informationen zum Gastyp und zur Menge finden Sie auf dem entsprechenden Aufkleber auf dem Gerät selbst oder in der Gebrauchsanleitung/auf dem Produktdatenblatt in der Verpackung des Außengeräts. (nur Produkte für die Europäische Union).
2. Aufbau, Service, Wartung und Reparatur des Geräts müssen durch einen zertifizierten Techniker durchgeführt werden.
3. Der Abbau und das Recycling des Produkts müssen von einem zertifizierten Techniker durchgeführt werden.
4. Bei Geräten, die Fluortreibhausgase von über 5 Tonnen CO₂ oder mehr enthalten, jedoch nicht mehr als 50 Tonnen CO₂: Sollte das System über ein Leckerkennungssystem verfügen, so ist es mindestens alle 24 Monate auf Lecks zu überprüfen.
5. Wenn das Gerät auf Lecks überprüft wird, wird eine ordentliche Aufzeichnung aller Prüfungen dringend empfohlen.

WARNUNG bei der Nutzung von Kältemittel R32/R290

- Wenn ein entflammbares Kältemittel genutzt wird, ist das Gerät an einem gut belüfteten Ort zu lagern, an dem die Raumgröße der für den Betrieb vorgegebenen Raumgröße entspricht.

Bei Modellen mit Kältemittel R32:

Das Gerät ist an einem Ort zu installieren, zu betreiben

und zu lagern, dessen Fläche mehr als 4 m ^2 beträgt. Bei Geräten mit Kältemittel R290 ist das Gerät an einem Ort zu installieren, zu betreiben und zu lagern, dessen Fläche wie folgt beträgt:

Einheiten mit <=9000 Btu/h: 13 m²

Einheiten mit >9 000 Btu/h und <=12 000 Btu/h: 17 m²

Einheiten mit >12 000 Btu/h und <=18 000 Btu/h: 26 m²

Einheiten mit >18 000 Btu/h und <=24 000 Btu/h: 35 m²

• Wiederverwendbare mechanische Anschlüsse und Schraubverbindungen sind in Innenbereichen nicht erlaubt. (EN-Standardanforderungen).
• Im Innenbereich verwendete mechanische Anschlüsse müssen einen Nennwert von höchsten 3g/Jahr bei 25 % des maximal erlaubten Drucks haben. Wenn mechanische Anschlüsse im Innenbereich wiederverwendet werden, sind die Versiegelungsbäuteile zu erneuern. Wenn Schraubverbindungen im Innenbereich wiederverwendet werden, ist das Schraubbauteil zu erneuern. (UL-Standardanforderungen)
• Wenn mechanische Anschlüsse im Innenbereich wiederverwendet werden, sind die Versiegelungsbäuteile zu erneuern. Wenn Schraubverbindungen im Innenbereich wiederverwendet werden, ist das Schraubbauteil zu erneuern. (IEC-Standardanforderungen)
• Im Innenbereich verwendete mechanische Anschlüsse müssen ISO 14903 entsprechen.

Erläuterung der auf dem Gerät angezeigten Symbole (nur für das Gerät mit dem Kältemittel R32/R290):
	WARNUNG:Dieses Symbol zeigt an, dass in diesem Gerätein brennbares Kältemittel verwendet wird.Wenn das Kältemittel austritt und einerexternen Zündquelle ausgesetzt wird, bestehtBrandgefahr.
	ACHTUNG:Dieses Symbol weist darauf hin, dass dasBenutzerhandbuch sorgfältig gelesen werden sollte.
	ACHTUNG:Dieses Symbol weist darauf hin, dass dieInstallationsanleitung sorgfältig gelesen werden sollte.
	ACHTUNG:Dieses Symbol zeigt an, dass das technische Handbuchsorgfältig gelesen werden sollte.

Europäische Entsorgungsrichtlinien

Diese Markierung auf dem Produkt oder deren Wortlaut zeigt an, dass Elektro- und Elektronik-Altgeräte nicht mit Haushaltsabfall vermischt werden dürfen.

Ordnungsgemäße Entsorgung dieses Produkts (Elektro- und Elektronik-Altgeräte)

Dieses Gerät enthält Kältemittel und sonstige potenzielle Gefahrenstoffe. Bei der Entsorgung dieses Geräts schreibt das Gesetz eine spezielle Sammlung und Behandlung vor. Entsorgen Sie dieses Gerät nicht als Hausmüll oder ungetrennten Abfall.

Bei der Entsorgung dieses Geräts haben Sie folgende Optionen:

• Die Entsorgung des Geräts bei vorgesehenen städtischen Sammelstellen für Elektroaltgeräte.
- Wenn Sie ein neues Produkt kaufen, nimmt der Händler das alte Gerät kostenfrei zurück.
- Der Hersteller wird das alte Gerät kostenfrei zurücknehmen.
- Verkaufen Sie das Gerät an zertifizierte Schrottmetallhändler.

HINWEIS

Die Entsorgung dieses Geräts im Wald oder einer anderen natürlichen Umgebung gefährdet Ihre Gesundheit und ist schlecht für die Umwelt. Gefahrenstoffe können in das Grundwasser laufen und in die Nahrungskette gelangen.

B GERÄTESPEZIFIKATIONEN UND FUNKTIONEN

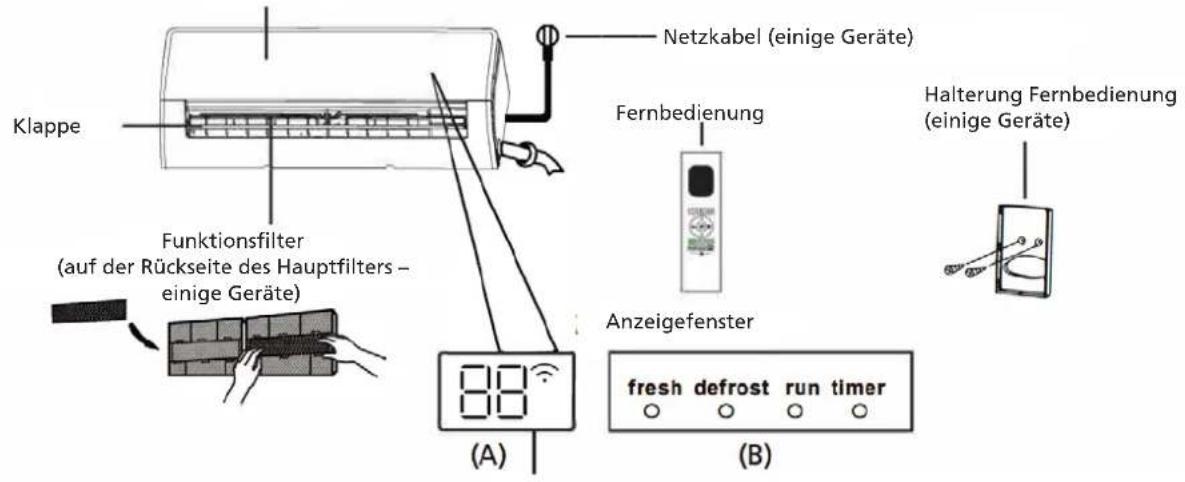

Anzeige Innengerät

HINWEIS: Die verschiedenen Modelle haben unterschiedliche Vorderabdeckungen und Anzeigefenster. Nicht alle nachstehend beschriebenen Anzeigecodes sind für die von Ihnen erworbene Klimaanlage verfügbar. Bitte überprüfen Sie das Anzeigefenster des von Ihnen erworbenen Innengeräts.

Abbildungen in dieser Gebrauchsanleitung dienen lediglich der Erklärung. Die tatsächliche Form Ihren Innengeräts kann geringfügig abweichen. Das tatsächliche Design hat Vorrang.

Vordere Abdeckung

Klappe Funktionsfilter (auf der Rückseite des Hauptfilters - eineige Geräte) Netzkabel (eineige Geräte) Fernbedienung Halterung Fernbedienung (eineige Geräte) Anzeigefenster fresh defrost run timer (A) (B)

"fresh " wenn FRESH und UV-C-Lampe (falls vorhanden) aktiviert sind (einige Geräte)

"defrost" wenn DEFROST aktiviert ist.

" run " wenn das Gerät eingeschaltet ist.

"timer" wenn TIMER eingestellt ist.

" ✉ " wenn Funksteuerung aktiviert ist (einige Geräte).

"88" Zeigt Temperatur, Betriebsmodus und Fehlercodes an:

3 Sekunden lang, wenn:

• TIMER ON eingestellt ist (falls das Gerät ausgeschaltet ist, bleibt an, wenn TIMER ON eingestellt ist).
• Funktionen FRESH, UV-C lamp, SWING, TURBO, ECO oder SILENCE sind eingeschaltet

3 Sekunden lang, wenn:

• TIMER OFF eingestellt ist
- Funktionen FRESH, UV-C-Lampe, SWING, TURBO, ECO oder SILENCE sind ausgeschaltet.

beim Abgaben

wenn 8"E-Pleizfunktion eingeschaltet ist (einige Geräte).

wenn Active Clean-Funktion eingeschaltet ist (bei Inverter-Split-Typ)

wenn Selbstreinigung des Geräts läuft (bei Typ mit fester Geschwindigkeit).

Betriebstemperatur

Wenn Ihre Klimaanlage außerhalb folgender Temperaturbereiche genutzt wird, können bestimmte Sicherheitsschutzfunktionen aktiviert werden und zur Abschaltung des Geräts führen.

Inverter-Split-Typ

	COOL-Modus HEAT-Modus	DRY-Modus
Raumtemperatur 16 °C - 32 °C	C 0 °C - 30 °C 10 °C - 32 °C
Außentemperatur	0 °C - 50 °C	-15 °C - 30 °C	0 °C - 50 °C
	-15 °C - 50 °C (bei Modellen mit Niedrigtemp.-Kühlsystemen)
	0 °C - 52 °C (bei speziellen Tropenmodellen)		0 °C - 52 °C (bei speziellen Tropenmodellen)

FÜR AUSSENGERÄTE MIT ELEKTRISCHER ZUSATZHEIZUNG

Bei Außentemperaturen von unter 0 °C empfehlen wir dringend, das Gerät jederzeit eingesteckt zu lassen, um eine nahtlose, fortwährende Leistungsfähigkeit zu gewährleisten.

Typ mit fester Geschwindigkeit

	COOL-Modus HEAT-Modus	DRY-Modus
Raumtemperatur 16 °C - 32 °C	0 °C - 30 °C 10 °C - 32 °C
Außentemperatur	18 °C - 43 °C	-7 °C - 24 °C	11 °C - 43 °C
	-7 °C - 43 °C (bei Modellen mit Niedrigtemp.-Kühlsystemen)		18 °C - 43 °C
	18 °C - 52 °C (bei speziellen Tropenmodellen)		18 °C - 52 °C (bei speziellen Tropenmodellen)

HINWEIS: Relative Raumluftfeuchtigkeit von unter 80 %. Falls die Klimaanlage über diesem Wert betrieben wird, kann es auf der Oberfläche der Klimaanlage zur Bildung von Kondenswasser kommen. Bitte stellen Sie den vertikalen Lüftungsschlitz auf den maximalen Winkel (vertikal zum Boden) und den Lüftermodus auf HIGH ein.

Um die Leistung Ihres Geräts zu optimieren, treffen Sie folgende Maßnahmen:

• Halten Sie Türen und Fenster geschlossen.
• Begrenzen Sie den Energieverbrauch durch Nutzung der TIMER ON- und TIMER OFF-Funktion.
• Blockieren Sie nicht die Ein- und Auslässe.
• Inspizieren und reinigen Sie regelmäßig die Luftfilter.

Eine Anleitung zur Nutzung der Infrarotfernbedienung ist nicht mitgeliefert. Nicht alle Funktionen sind für die Klimaanlage verfügbar. Bitte prüfen Sie die Anzeige auf dem Innengerät und auf der Fernbedienung des gekauften Geräts.

Andere Funktionen

• Auto-Neustart (einige Geräte)

Bei einem Stromausfall des Geräts wird es automatisch mit den vorherigen Einstellungen neu starten, sobald die Stromversorgung wiederhergestellt wurde.

• Anti-Schimmel (einige Geräte)

Wenn das Gerät aus dem COOL-, AUTO (COOL)- oder DRY-Modus ausgeschaltet wird, wird die Klimaanlage weiterhin mit sehr geringer Leistung weiterlaufen, um Kondenswasser zu trocknen und die Schimmelbildung zu verhindern.

• Funksteuerung (einige Geräte)

Die Funksteuerung ermöglicht die Steuerung Ihrer Klimaanlage über Ihr Handy und eine Funkverbindung. Der Zugang auf, den Austausch und die Wartung des USB-Geräts müssen durch Fachleute durchgeführt werden.

- Louver Angle Memory (einige Geräte)

Wenn Sie Ihr Gerät einschalten, wird der Lüftungsschlitz automatisch in den vorherigen Winkel zurückgesetzt.

• Active Clean-Funktion (einige Geräte)

-- Die Active Clean-Technologie wäscht Staub weg, der am Wärmetauscher haftet, indem sie automatisch tieffriert und den Frost dann schnell auftaut. Es ertönt ein Piepton.
Der Active Clean-Betrieb wird genutzt, um mehr Kondenswasser zu generieren, um den Reinigungseffekt zu verbessern. Die Kaltluft wird herausgeblasen. Nach der Reinigung läuft das interne Luftrad mit Heißluft weiter, um den Verdampfer luftzutrocknen, womit den Innenbereich sauber gehalten wird.
-- Wenn diese Funktion aktiviert ist, zeigt das Anzeigefenster des Innengeräts „CL“ an. Nach 20 bis 130 Minuten wird das Gerät automatisch abgeschaltet und die Active Clean-Funktion abgebrochen.
-- Bei einigen Geräten wird das System einen Reinigungsprozess mit hoher Temperatur starten. Dabei ist die Temperatur aus dem Luftauslass sehr hoch. Bitte halten Sie sich davon fern. Dies führt dementsprechend zu einem Anstieg der Raumtemperatur.

- Breeze Away (einige Geräte)

Diese Funktion verhindert, dass der Luftstrom direkt auf Ihren Körper bläst, und sorgt für eine sanfte Kühle.

• Refrigerant Leakage Detection (einige Geräte)

Das Innengerät zeigt automatisch „ELOC“ an oder die LED-Anzeigeleuchten blinken (modellabhängig), wenn es ein Kältemittelleck entdeckt.

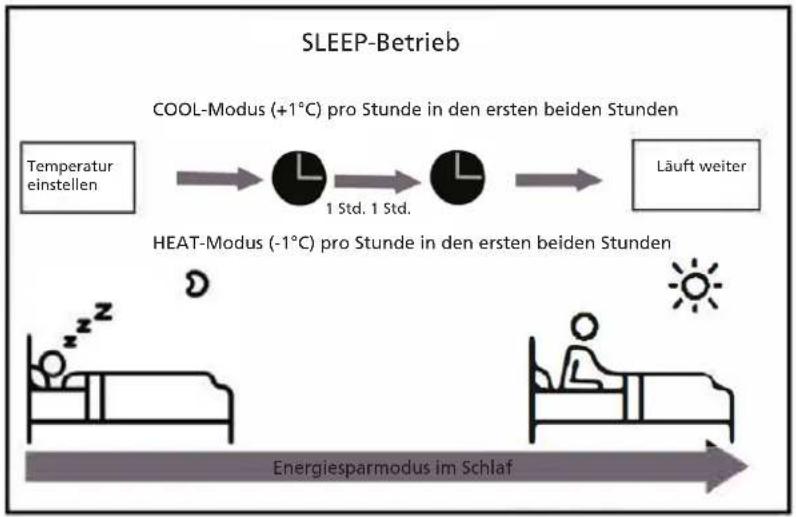

- SLEEP-Funktion

Die SLEEP-Funktion wird verwendet, um den Energieverbrauch zu verringern, während Sie schlafen (und Sie benötigen nicht die gleichen Temperatureinstellungen, um sich wohlzufühlen). Diese Funktion kann nur über die Fernbedienung aktiviert werden. Und die SLEEP-Funktion ist nicht im FAN- oder DRY-Modus verfügbar. Drücken Sie die SLEEP-Taste, wenn Sie schlafengehen. Im COOL-Modus erhöht das Gerät nach einer Stunde die Temperatur um 1 °C und um weitere 1 °C nach einer weiteren Stunde. Im HEAT-Modus senkt das Gerät nach einer Stunde die Temperatur um 1 °C und um weitere 1 °C nach einer weiteren Stunde. Die SLEEP-Funktion wird nach 8 Stunden angehalten und das System läuft mit der letzten Einstellung weiter.

HINWEIS: Bei Multi-Split-Klimaanlagen sind folgende Funktionen nicht verfügbar: Active Clean, Silence, Breeze Away, Refrigerant Leakage Detection und Eco-Funktion.

Einstellung des Luftstromwinkels

Einstellung des vertikalen Luftstromwinkels

Während das Gerät eingeschaltet ist, drücken Sie die SWING/DIRECT-Taste auf der Fernbedienung, um die Ausrichtung (vertikaler Winkel) des Luftstroms einzustellen. Details hierzu finden Sie in der Gebrauchsanleitung der Fernbedienung.

HINWEIS ZU LÜFTUNGSSCHLITZWINKEL

Stellen Sie den Lüftungsschlitz im COOL- oder DRY-Modus nicht über einen längeren Zeitraum auf einen zu vertikalen Winkel ein. Dies kann dazu führen, dass Wasser auf dem Lüftungsschlitzblatt kondensiert und auf Ihren Boden oder Ihre Möbelstücke tropft.

Wenn Sie den Lüftungsschlitz im COOL- oder HEAT-Modus auf einen zu vertikalen Winkel einstellen, kann die Leistung des Geräts aufgrund des eingeschränkten Luftstroms verringert werden.

HINWEIS: Gemäß den relativen Standardanforderungen stellen Sie den vertikalen Lüftungsschlitz im Heizungskapazität-Testmodus auf den maximalen Winkel.

Einstellung des horizontalen Luftstromwinkels

Der horizontale Luftstromwinkel muss manuell eingestellt werden. Greifen Sie die Ableitstab (siehe Abb. B) und passen Sie diese manuell in die bevorzugte Richtung. Bei einigen Einheiten kann der horizontale Luftstrom über die Fernbedienung eingestellt werden. Siehe die Gebrauchsanleitung der Fernbedienung.

Manueller Betrieb (ohne Fernbedienung)

VORSICHT

Die MANUAL CONTROL-Taste ist nur zu Testzwecken und für den Notbetrieb vorgesehen. Bitte nutzen Sie diese Funktion nicht, sofern die Fernbedienung nicht verloren gegangen und es nicht absolut notwendig ist. Um den normalen Betrieb wieder aufzunehmen, verwenden Sie die Fernbedienung, um das Gerät einzuschalten. Das Gerät muss vor dem manuellen Betrieb ausgeschaltet werden.

Um Ihr Gerät manuell zu betreiben:

1. Öffnen Sie die vordere Abdeckung des Innengeräts.

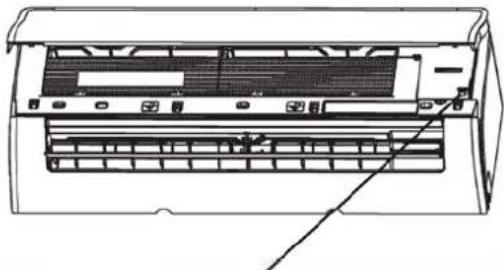

2. Suchen Sie die MANUAL CONTROL-Taste an der rechten Seite des Geräts.
3. Drücken Sie die MANUAL CONTROL-Taste einmal, um den FORCED AUTO-Modus zu aktivieren.
4. Drücken Sie die MANUAL CONTROL-Taste erneut, um den FORCED COOLING-Modus zu aktivieren.
5. Drücken Sie die MANUAL CONTROL-Taste ein drittes Mal, um das Gerät auszuschalten.
6. Schließen Sie die vordere Abdeckung.

Bereich Abb. A

HINWEIS: Bewegen Sie den Lüftungsschlitz nicht per Hand. Hierdurch wird der Lüftungsschlitz desynchronisiert. In diesem Fall schalten Sie das Gerät aus und trennen Sie es einige Sekunden vom Strom, bevor Sie das Gerät neu starten. Hierdurch wird der Lüftungsschlitz zurückgesetzt.

VORSICHT

Stecken Sie Ihre Finger nicht in oder in die Nähe des Lüfters und die Ansaugseite des Geräts. Der Hochgeschwindigkeitslüfter im Inneren des Geräts kann Verletzungen verursachen.

Ableitstab Abb. B Manual control-Taste

C REINIGUNG UND WARTUNG

Reinigung des Innengeräts

VOR DER REINIGUNG ODER WARTUNG

SCHALTEN SIE IHRE KLIMAANLAGE VOR DER REINIGUNG ODER WARTUNG IMMER AB UND TRENNEN SIE DIESE VOM STROMNETZ.

VORSICHT

Verwenden Sie lediglich ein weiches, trockenes Tuch, um das Gerät abzuwischen. Falls das Gerät besonders schmutzig ist, können Sie ein mit warmem Wasser getränktes Tuch verwenden, um es abzuwischen.

• Verwenden Sie keine Chemikalien oder chemisch behandelte Tücher zur Reinigung des Geräts
• Verwenden Sie kein Waschbenzin, Farbverdünner, Polierpulver oder sonstige Lösungsmittel zur Reinigung des Geräts. Dies kann zu Rissen oder zur Verformung der Plastikoberfläche führen.
• Verwenden Sie kein Wasser mit einer Temperatur von über 40 °C zur Reinigung der vorderen Abdeckung. Hierdurch kann sich die Abdeckung verformen oder verfärben.

Reinigung des Luftfilters

Eine verstopfte Klimaanlage kann die Kühleffizienz Ihres Geräts verringern und auch schlecht für Ihre Gesundheit sein. Achten Sie darauf, den Filter alle zwei Wochen zu reinigen.

1. Heben Sie die vordere Abdeckung des Innengeräts an.
2. Drücken Sie zuerst auf die Lasche am Ende des Filters, um das Schloss zu lösen. Heben Sie ihn an und ziehen Sie ihn in Ihre Richtung.
3. Ziehen Sie den Filter nun heraus.
4. Falls der Filter mit einem kleinen Lufferfrischungsfilter versehen ist, lösen Sie diesen vom größeren Filter.
5. Heben Sie die vordere Abdeckung des Innengeräts an.
6. Drücken Sie zuerst auf die Lasche am Ende des Filters, um das Schloss zu lösen. Heben Sie ihn an und ziehen Sie ihn in Ihre Richtung.
7. Ziehen Sie den Filter nun heraus.

8. Falls der Filter mit einem kleinen Lufterrischungsfilter versehen ist, lösen Sie diesen vom größeren Filter.
   Reinigen Sie diesen Lufterrischungsfilter mit einem tragbaren Staubsauger.

9. Reinigen Sie den großen Filter mit warmen Seifenwasser. Achten Sie darauf, ein mildes Reinigungsmittel zu verwenden.

10. Spülen Sie den Filter mit frischem Wasser aus und schütteln Sie überschüssiges Wasser heraus.

11. Lassen Sie ihn an einem kühlen, trockenen Ort trocknen und setzen Sie ihm nicht dem direkten Sonnenlicht aus.

12. Wenn er trocken ist, bringen Sie den Luftefrischungsfilter wieder am großen Filter an und schieben Sie diesen danach wieder in das Innengerät.

13. Schließen Sie die vordere Abdeckung des Innengeräts.

Filterlasche

Den Lufterfrischungsfilter (Plasma) mindestens 10 Minuten nach Abschalten des Geräts nicht berühren.

VORSICHT

• Schalten Sie das Gerät ab und trennen Sie es vom Stromnetz, bevor Sie den Filter austauschen oder vor der Reinigung.
• Wenn Sie den Filter entfernen, berühren Sie keine Metallteile im Gerät. Sie können sich an den scharfen Metallkanten schneiden.
• Nutzen Sie kein Wasser zur Reinigung des Inneren des Innengeräts. Dies kann die Isolierung zerstören und zu einem Stromschlag führen.
• Setzen Sie den Filter beim Trocknen nicht direktem Sonnenlicht aus. Hierdurch kann der Filter schrumpfen. Die Abdeckung kann sich verformen und verfärben.

Luftfilter-Erinnerungen (optional)

Erinnerung an die Reinigung des Luftfilters

Nach einer Betriebsdauer von 240 Stunden blinkt „CL“ im Anzeigefenster des Innengeräts. Dies ist eine Erinnerung daran, den Filter zu reinigen. Nach 15 Sekunden wechselt das Gerät wieder zur vorherigen Anzeige zurück.

Um die Erinnerung zurückzusetzen, drücken Sie viermal die LED-Taste auf Ihrer Fernbedienung oder dreimal die MANUAL CONTROL-Taste. Falls Sie diese Erinnerung nicht zurücksetzen, wird die „CL“-Anzeige erneut blinken, wenn Sie das Gerät neu starten.

Erinnerung an den Austausch des Luftfilters

Nach einer Betriebsdauer von 2880 Stunden blinkt „nF“ im Anzeigefenster des Innengeräts. Dies ist eine Erinnerung daran, den Filter auszutauschen. Nach 15 Sekunden wechselt das Gerät wieder zur vorherigen Anzeige zurück.

Um die Erinnerung zurückzusetzen, drücken Sie viermal die LED-Taste auf Ihrer Fernbedienung oder dreimal die MANUAL CONTROL-Taste. Falls Sie diese Erinnerung nicht zurücksetzen, wird die „nF“-Anzeige erneut blinken, wenn Sie das Gerät neu starten.

VORSICHT

• Jegliche Wartung und Reinigung des Außengeräts ist durch einen zugelassenen Händler oder einen lizenzierten Dienstleister durchzuführen.
• Jegliche Reparaturen am Gerät sind durch einen zugelassenen Händler oder einen lizenzierten Dienstleister durchzuführen.

Wartung – Lange Zeiträume der Nichtnutzung

Falls Sie beabsichtigen, Ihre Klimaanlage über einen längeren Zeitraum nicht zu nutzen, gehen Sie bitte wie folgt vor:

Reinigen Sie alle Filter.

Schalten Sie die FAN-Funktion ein, bis das Gerät vollständig getrocknet ist.

Schalten Sie das Gerät aus und trennen Sie es vom Stromnetz.

Entnehmen Sie die Batterien aus der Fernbedienung.

Wartung – Inspektion vor der Saison

Nach einem längeren Zeitraum der Nichtnutzung oder vor einem Zeitraum der regelmäßigen Nutzung, gehen Sie wie folgt vor:

Auf beschädigte Drähte überprüfen

Alle Filter reinigen Dichtigkeitsprüfung Batterien austauschen

Stellen Sie sicher, dass alle Luftein- und -auslässe versperrt sind.

D FEHLERBEHEBUNG

SICHERHEITSVORKEHRUNGEN

Falls EINE der folgenden Bedingungen eintritt, schalten Sie das Gerät umgehend ab!

• Das Netzkabel ist beschädigt oder ungewöhnlich warm
• Sie riechen einen Brandgeruch
- Das Gerät gibt laute oder ungewöhnliche Geräusche von sich
- Eine Sicherung brennt durch oder der Schutzschalter wird regelmäßig ausgelöst
- Wasser oder andere Objekte fallen in das oder aus dem Gerät

VERSUCHEN SIE NICHT, DIES EIGENHÄNDIG ZU BEHEBEN! KONTAKTIEREN SIE UMGEHEND EINEN ZUGELASSENEN DIENSTLEISTER!

Allgemeine Probleme

Folgende Probleme sind keine Fehlfunktion und erfordern in den meisten Fällen keine Reparatur.

Problem Mögliche Ursachen
Das Gerät schaltet sich nicht ein, wenn die EIN/AUS-Taste gedrückt wird	Das Gerät verfügt über eine dreiminütige Schutzfunktion, die ein Überhitzen des Geräts verhindert. Das Gerät kann nicht neu gestartet werden, solange die drei Minuten nach der Abschaltung nicht vergangen sind.
Das Gerät wechselt vom COOL/HEAT-Modus in den FAN-Modus	Das Gerät kann seine Einstellung ändern, um zu verhindern, dass sich Frost auf dem Gerät bildet. Sobald die Temperatur ansteigt, nimmt das Gerät den Betrieb im zuvor ausgewählten Modus wieder auf.
	Die eingestellte Temperatur wurde erreicht. An diesem Punkt schaltet das Gerät den Kompressor aus. Das Gerät setzt den Betrieb fort, wenn die Temperatur erneut schwankt.
Das Innengerät sondert weißen Dunst aus	In feuchten Regionen kann ein großer Temperaturunterschied zwischen der Raumluft und der klimatisierten Luft zur Bildung von weißem Dunst führen.
Sowohl das Innen- als auch das Außengerät sondern weißen Dunst aus.	Wenn das Gerät nach dem Abtauen im HEAT-Modus neu startet, kann aufgrund von Feuchtigkeit, die sich während des Abtauvorgangs gebildet hat, weißer Dunst abgesondert werden.
Das Innengerät macht Geräusche Das	Geräusch von rauschender Luft tritt auf, wenn die Klappe wieder in ihre Position zurückkehrt.
	Es kann zu einem Quietschen kommen, nachdem das Gerät im HEAT-Modus betrieben wurde, da sich die Plastikbauteile des Geräts ausdehnen und zusammenziehen.
Sowohl das Innen- als auch das Außengerät machen Geräusche	Leises Zischen während des Betriebs: Dies ist normal und wird durch das Kältemittel verursacht, das sowohl durch das Innen- als auch durch das Außengerät fließt.
	Leises Zischen, wenn das System startet, den Betrieb eingestellt hat, oder abtaut: Dieses Geräusch ist normal und wird verursacht, wenn das Kältemittel nicht mehr fließt oder die Flussrichtung ändert.
	Quietschen: Normales Ausdehnen und Zusammenziehen von Plastik- und Metallbauteilen, die durch Temperaturwechsel während des Betriebs verursacht werden, erzeugen ein Quietschen.
Das Außengerät macht Geräusche Das	Gerät macht verschiedene Geräusche, je nach aktuellem Betriebsmodus.
Staub kommt entweder aus dem Innen- oder dem Außengerät	Das Gerät kann über längere Zeiträume der Nichtnutzung Staub ansammeln, der ausgestoßen wird, sobald das Gerät eingeschaltet wird. Dies kann verringert werden, indem das Gerät abgedeckt wird, wenn es über einen längeren Zeitraum nicht genutzt wird.
Das Gerät sondert einen schlechten Geruch aus	Das Gerät kann Gerüche aus der Umgebung absorbieren (wie zum von Möbeln, Kochen, Zigaretten usw.), die während des Betriebs abgesondert werden.
	Die Filter des Geräts sind angestaubt und sollten gereinigt werden.
Der Lüfter des Außengeräts funktioniert nicht	Während des Betriebs wird die Lüftergeschwindigkeit gesteuert, um den Betrieb des Geräts zu optimieren.
Der Betrieb ist fehlerhaft, unvorhersehbar, oder das Gerät reagiert nicht	Interferenzen von Mobilfunkmasten und Funkverstärkern können zur einer Fehlfunktion des Geräts führen.Versuchen Sie in diesem Fall Folgendes:Trennen Sie das Gerät von der Stromversorgung und schließen Sie es anschließend wieder an.Drücken Sie die EIN/AUS-Taste auf der Fernbedienung, um den Betrieb neu zu starten.

HINWEIS: Sollte das Problem weiterhin bestehen, so wenden Sie sich an einen Händler vor Ort oder an Ihr nächstes Kundenservice-Center. Liefern Sie eine detaillierte Beschreibung der Fehlfunktion des Geräts sowie Ihre Modellnummer.

Fehlerbehebung

Sollte das Problem weiterhin bestehen, prüfen Sie bitte folgende Punkte, bevor Sie einen Reparaturservice kontaktieren.

HINWEIS: Sollte das Problem weiterhin bestehen, nachdem Sie die obigen Prüfungen und Diagnosen durchgeführt haben, schalten Sie das Gerät unbedingt ab und kontaktieren Sie ein zugelassenes Service-Center.

Problem Mögliche Ursachen Lösung
Schlechte Kühlleistung Die Temper	atureinstellung ist möglicherweise höher als die Raumtemperatur	Verringern Sie die Temperatureinstellung
	Der Hitzewandler am Innen- oder Außengerät ist verschmutzt	Reinigen Sie den betreffenden Hitzewandler
	Der Luftfilter ist verschmutzt Entnehmen	en Sie den Filter und reinigen Sie ihn gemäß den Anweisungen
	Der Lufteinlass oder -auslass an einem der Geräte ist verstopft	Schalten Sie das Gerät aus, beseitigen Sie die Verstopfung und schalten Sie das Gerät dann wieder ein
	Türen und Fenster sind geöffnet Achten	Sie darauf, dass alle Türen und Fenster während des Betriebs des Geräts geschlossen sind
	Übermäßige Hitze wird durch Sonnenlicht verursacht	Schließen Sie Fenster und Vorhänge während großer Hitze oder starker Sonneneinstrahlung
	Zu viele Wärmequellen im Raum (Personen, Computer, Elektronik usw.)	Verringern Sie die Anzahl der Wärmequellen
	Geringer Kältemittelstand aufgrund eines Lecks oder langfristiger Nutzung	Überprüfen Sie das Gerät auf Lecks, versiegeln sie es neu und füllen Sie das Kältemittel nach
	SILENCE-Funktion aktiviert (optionale Funktion)	Die SILENCE-Funktion kann die Produktleistung verringern, indem die Betriebshäufigkeit verringert wird. Schalten Sie die SILENCE-Funktion ab.
Das Gerät funktioniert nicht Strom	ausfall Warten Sie, bis die Stromversorgung wiederhergestellt wurde
	Der Strom ist abgeschaltet Schalten Sie den Strom ein
	Die Sicherung ist durchgebrannt Tauschen Sie die Sicherung aus
	Die Batterien in der Fernbedienungs sind verbraucht	Tauschen Sie die Batterien aus
	Der dreiminütige Geräteschutz wurde aktiviert	Warten Sie drei Minuten, nachdem Sie das Gerät neu gestartet haben
	Der Timer ist aktiviert Schalten Sie den Timer aus
Das Gerät schaltet sich regelmäßig ein und aus	Es ist zu viel oder zu wenig Kältemittel im System	Überprüfen Sie das Gerät auf Lecks und füllen Sie das System mit Kältemittel auf
	Inkompressibles Gas oder Feuchtigkeit ist in das System gedrungen.	Entleeren Sie das Gerät und füllen Sie das System mit Kältemittel auf
	Der Kompressor ist kaputt Tauschen Sie den Kompressor aus
	Die Netzspannung ist zu hoch oder zu niedrig	Installieren Sie ein Manostat, um die Netzspannung zu regulieren
Schlechte Heizleistung Die Außentemperatur ist besonders niedrig	Nutzen Sie ein zusätzliches Heizgerät
	Kalte Luft dringt durch Türen und Fenster
	Achten Sie darauf, dass alle Türen und Fenster während der Nutzung geschlossen sind
	Geringer Kältemittelstand aufgrund eines Lecks oder langfristiger Nutzung
	Überprüfen Sie das Gerät auf Lecks, versiegeln sie es neu und füllen Sie das Kältemittel nach
Anzeigeleuchten blinken durchgehend	Das Gerät kann den Betrieb einstellen oder weiterhin sicher laufen. Wenn die Anzeigeleuchten weiterhin blinken oder Fehlercodes eingeblendet werden, warten Sie ca. 10 Minuten.Das Problem löst sich möglicherweise selbst.Wenn nicht, trennen Sie das Gerät vom Stromnetz und schließen Sie es anschließend wieder an. Schalten Sie das Gerät ein. Sollte das Problem weiterhin bestehen, so trennen Sie das Gerät vom Stromnetz und wenden Sie sich an Ihr nächstes Kundenservice-Center.
Fehlercode wird angezeigt und beginnt mit folgenden Buchstaben im Anzeigefenster des Innengeräts:E(x), P(x), F(x)EH(xx), EL(xx), EC(xx)PH(xx), PL(xx), PC(xx)

E ZUBEHÖR

Die Klimaanlage wird mit folgenden Zubehörteilen geliefert. Nutzen Sie alle Installations- und Zubehörteile zur Installation der Klimaanlage. Eine unsachgemäße Installation kann zu einem Wasserleck, einem Stromschlag, einem Brand oder einem Ausfall des Geräts führen. Die Gegenstände sind nicht mit der Klimaanlage mitgeliefert und müssen separat erworben werden.

Bezeichnung des Zubehörteils	Anzahl (St.) Design	Bezeichnung des Zubehörteils	Anzahl (St.) Design
Anleitung 2~3 Fernbedenung 1

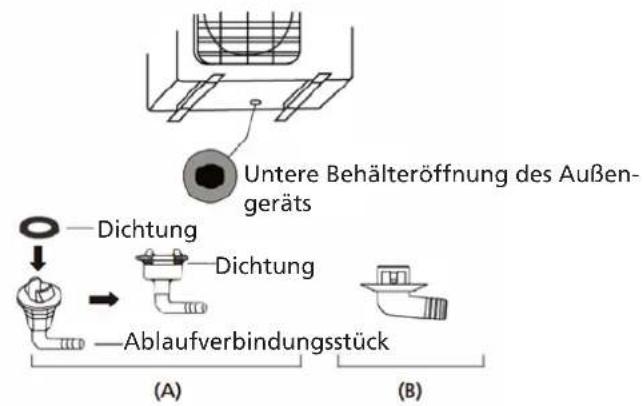

Ablaufverbindungsstück (für Kühl- und Heizungs-modelle)	1 Batterie (nicht	enthalten)	2
Dichtung (für Kühl- und Heizungs-modelle)	1 Halterung Fern-	bedienung (optional)	1
Montageplatte 1 Befestigungsschraube		für Fernbedienungs-halterung (optional)	2
Verankerung 5~8(abhängig vom Modell)	[26A8]	Kleiner Filter(Muss bei der Installation des Geräts durch einen zugelassenen Techniker an der Rückseite des Haupt-luftfilters angebracht werden)	1~2(abhängig vom Modell)
Befestigungsschraube für Montageplatte	5~8(abhängig vom Modell)

Name Design	Anzahl (St.)
Baugruppe Anschlussleitung	Flüssigkeitsseite	6,35 (1/4")	Teile, die Sie separat erwerben müssen. Wenden Sie sich hinsichtlich der richtigen Leitungsgröße des erworbenen Geräts an den Händler.
		9,52 (3/8")
	Gasseite	9,52 (3/8")
		12,7 (1/2")
		16 (5/8")
		19 (3/4")
Magnetring und Riemen (falls mitgeliefert, siehe Verdrahtungsdiagramm zur Installation des Verbindungskabels.)	Ziehen Sie den Riemendurch die Öffnung des Magnetrings, um ihn am Kabel zu befestigen		Variiert je nach Modell

F INSTALLATIONSÜBERSICHT – INNENGERÄT

15cm (5,9in) 12cm (4,75in) 12cm (4,75in) 2.3m (90.55in)

1. Wählen Sie eine Stelle für die Installation

1. Bestimmen Sie eine Stelle für die Wandöffnung

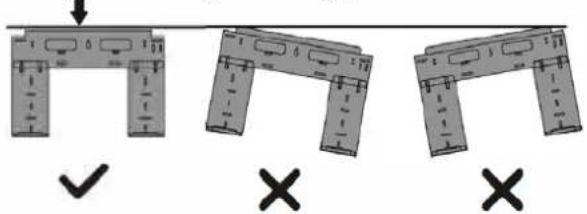

1. Bringen Sie die Montageplatte an

4

1. Bohren Sie die Wandöffnung

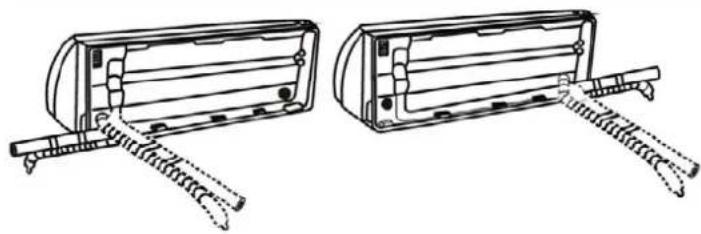

1. Schließen Sie die Leitung an

6

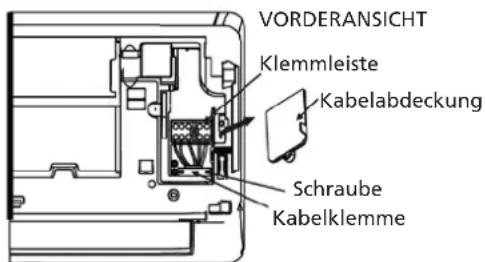

1. Schließen Sie die Drähte an
   (gilt nicht für einige Orte in Nordamerika)

1. Bereiten Sie den Ablauf- schlauch vor

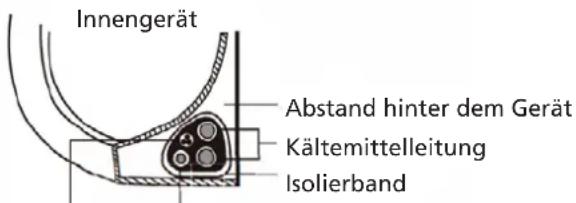

1. Umhüllen Sie Leitungen und Kabel (gilt nicht für einige Orte in Nordamerika)

1. Montieren Sie das Innengerät

G GERÄTETEILE

HINWEIS: Die Installation muss gemäß den Anforderungen lokaler und nationaler Standards durchgeführt werden. Die Installation kann sich in verschiedenen Gebieten geringfügig unterscheiden.

1. Platte zur Wandmontage 5. Funktionsfilter (auf der Rückseite des Hauptfilters – einige Geräte)

2. Vordere Abdeckung 6. Ablaufleitung

3. Netzkabel (einige Geräte) 7. Signalkabel 11. Netzkabel Außengerät

4. Klappe 8. Kältemittelleitung

5. Fernbedienung

6. Fernbedienungshalterung (einige Geräte)

(einige Geräte)

HINWEIS ZU ABBILDUNGEN

Abbildungen in dieser Gebrauchsanleitung dienen lediglich der Erklärung. Die tatsächliche Form Ihren Innengeräts kann geringfügig abweichen. Das tatsächliche Design hat Vorrang.

H INSTALLATION INNENGERÄT

Installationsanweisungen – Innengerät

Vor der Installation

Bevor Sie das Innengerät installieren, prüfen Sie das Etikett auf der Produktverpackung, um sicherzustellen, dass die Modellnummer des Innengeräts mit der Modellnummer des Außengeräts übereinstimmt.

Schritt 1: Wählen Sie eine Stelle für die Installation.

Vor der Installation des Innengeräts müssen Sie einen angemessenen Installationsort finden. Nachfolgend finden Sie Standards, die Ihnen bei der Wahl eines entsprechenden Ortes für das Gerät helfen werden.

Ein ordnungsgemäßer Installationsstandort erfüllt folgende Standards:

• Gute Luftzirkulation
• Angemessener Abfluss
- Geräusche des Geräts stören keine anderen Personen
- Fest und stabil – der Standort wird nicht vibrieren
- Stark genug, um das Gewicht des Geräts zu tragen
- Ein Standort mit einem Abstand von mindestens einem Meter zu allen anderen elektrischen Geräten (z. B. TV, Radio, Computer)

Installieren Sie das Gerät NICHT an folgenden Orten:

• In der Nähe von Wärmquellen, Dampf oder brennbarem Gas
• In der Nähe von entflammbaren Gegenständen wie Vorhängen oder Kleidung
• In der Nähe von Hindernissen, welche die Luftzirkulation verhindern können
  • In der Nähe der Türöffnung
• An einem Ort, der direkter Sonneneinstrahlung ausgesetzt ist

HINWEIS ZUR WANDÖFFNUNG

Falls keine feste Kältemittelleitung vorhanden ist:

Achten Sie bei der Auswahl einer Montagestelle darauf, ausreichend Platz für eine Wandöffnung für das Signalkabel und die Kältemittelleitung zu lassen, die mit dem Innen- und dem Außengerät verbunden werden (siehe Abschnitt „Wandöffnung für die Verbindungsleitung bohren“). Die Standardposition für alle Leitungen befindet sich an der rechten Seite des Innengeräts (mit Blick auf das Gerät). Das Gerät ermöglicht den Anschluss jedoch sowohl links als auch rechts.

Siehe folgendes Diagramm, um einen ordnungsgemäßen Abstand von Wänden und Decken sicherzustellen:

mind. 15 cm mind. 12 cm mind. 12 cm mind. 2,3 m

Schritt 2: Montieren Sie die Montageplatte an der Wand.

Die Montageplatte ist die Vorrichtung, auf der das Innengerät montiert wird.

- Entfernen Sie die Schraube, welche die Montageplatte an der Rückseite des Innengeräts befestigt.

- Sichern Sie die Montageplatte mit den mitgelieferten Schrauben an der Wand. Stellen Sie sicher, dass die Montageplatte flach an der Wand anliegt.

HINWEIS ZU BETON- ODER BACKSTEINWÄNDEN

Falls die Wand aus Backstein, Beton oder ähnlichem Baustoff besteht, bohren Sie Löcher mit einem Durchmesser von 5 mm in die Wand und führen Sie die mitgelieferten Anker ein. Sichern Sie die Montageplatte anschließend an der Wand, indem Sie die Schrauben direkt in den Klemmankern festziehen.

Schritt 3: Bohren Sie eine Wandöffnung für die Verbindungsleitung.

1. Bestimmen Sie die Stelle der Wandöffnung basierend auf der Position der Montageplatte. Siehe Abmessungen der Montageplatte.

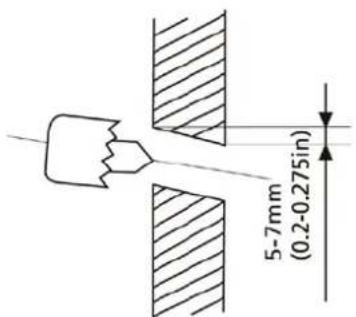

2. Bohren Sie mit einem 65-mm- oder 90-mm-Bohraufsatz (je nach Modell) eine Öffnung in die Wand. Achten Sie darauf, dass die Öffnung in einem leicht nach unten geneigten Winkel gebohrt wird, damit das Außenende der Öffnung ca. 5 bis 7 mm niedriger liegt als das innere Ende. Hierdurch wird ein ordentlicher Abfluss des Wassers gewährleistet.
3. Platzieren Sie die Wandschutzmanschette in der Wandöffnung. Hierdurch werden die Kanten der Wandöffnung geschützt und diese nach Abschluss des Installationsprozesses abgedichtet.

VORSICHT

Wenn Sie die Wandöffnung bohren, achten Sie darauf, Drähte, Rohre und sonstige empfindliche Komponenten zu vermeiden.

Die verschiedenen Modelle haben unterschiedliche Montageplatten. Für die verschiedenen Anpassungsanforderungen kann die Form der Montageplatte geringfügig abweichen.

Siehe zum Beispiel Typ A und Typ B:

Richtige Ausrichtung der Montageplatte

HINWEIS: Wenn die Verbindungsleitung auf der Gasseite einen ø von mindestens 16 mm hat, muss die Wandöffnung 90 mm betragen.

Schritt 4: Bereiten Sie die Kältemittelleitung vor.

Die Kältemittelleitung befindet sich im Inneren des Isolierschlauchs an der Geräterückseite. Sie müssen die Leitung vorbereiten, bevor Sie diese durch die Wandöffnung führen.

1. Ja nach Position der Wandöffnung in Bezug auf die Montageplatte, wählen Sie die Seite, aus der die Leitung aus dem Gerät verläuft.
2. Falls sich die Wandöffnung hinter dem Gerät befindet, lassen Sie die abnehmbare Abdeckung vor Ort. Falls sich die Wandöffnung an der Seite des Innengeräts befindet, entfernen Sie die abnehmbare Plastikabdeckung von dieser Seite des Geräts. Hierdurch entsteht ein Schlitz, durch den die Leitung aus dem Gerät verlaufen kann. Verwenden Sie eine Spitzzange, falls sich die Plastikabdeckung nicht per Hand entfernen lässt.

Abnehmbare Abdeckung

1. Falls bereits eine Verbindungsleitung in der Wand vorhanden ist, fahren Sie direkt mit dem Schritt „Ablaufschlauch anschließen“ fort. Falls keine Leitung vorhanden ist, schließen Sie die Kältemittelleitung des Innengeräts an der Verbindungsleitung an, welche das Innengerät mit dem

Außengerät verbinden wird. Detaillierte Anweisungen finden Sie im Abschnitt „Anschluss der Kältemittelleitung“ in dieser Anleitung.

HINWEIS ZU LEITUNGSWINKEL

Kältemittelleitungen können an der linken Rückseite herausgeführt werden (auf die Rückseite des Geräts blinkend).

Achten Sie besonders darauf, die Leitung nicht einzudellen oder zu beschädigen, wenn Sie sie vom Gerät wegbiegen. Jegliche Delle in der Leitung wirkt sich auf die Geräteleistung aus.

Schritt 5: Schließen Sie den Ablaufschlauch an.

Der Ablaufschlauch ist standardmäßig an der linken Geräteseite angebracht (mit Blick auf die Rückseite des Geräts). Er kann jedoch auch an der rechten Seite angebracht werden. Um einen ordentlichen Ablauf zu gewährleisten, befestigen Sie den Ablaufschlauch an der gleichen Seite, an der die Kältemittelleitung aus dem Gerät läuft. Bringen Sie die Ablaufschlauchverlängerung (separat erhältlich) am Ende des Ablaufschlauchs an.

• Umwickeln Sie die Verbindungsstelle fest mit Teflonband ein, um eine gute Versiegelung zu gewährleisten und Lecks zu verhindern.
• Umwickeln Sie den Teil des Ablaufschlauchs, der im Innenbereich verbleibt, mit Schaumstoffummantelung, um eine Kondensierung zu vermeiden.
• Entnehmen Sie den Luftfilter und gießen Sie eine kleine Menge Wasser in die Ablaufschale, um sicherzustellen, dass das Wasser einwandfrei aus dem Gerät läuft.

HINWEIS ZU PLATZIERUNG DES ABLAUFSCHLAUCHS

Achten Sie darauf, den Ablaufschlauch entsprechend folgender Abbildungen zu platzieren.

Achten Sie darauf, dass der Ablaufschlauch keine Knicke oder Dellen aufweist, um einen ordnungsgemäßen Ablauf zu gewährleisten.

Knicke im Ablaufschlauch verursachen Wasserfallen.

Knicke im Ablaufschlauch verursachen Wasserfallen.

Platzieren Sie das Ende des Ablaufschlauchs nicht in Wasser oder in Wassersammelbehältern Hierdurch wird ein ordnungsgemäßer Ablauf verhindert.

Ungenutzte

Ablauföffnung

verschließen

Um ungewollte Lecks zu verhindern, müssen Sie die ungenutzte Ablauföffnung mit dem mitgelieferten Gummipfopfen verschließen.

BEVORSIE ELEKTROARBEITEN DURCHFÜHREN, LESEN SIE DIESE VORSCHRIFTEN

1. Alle Kabelanschlüsse müssen lokalen und nationalen elektrischen Normen und Vorschriften entsprechen und von einem lizenzierten Elektriker vorgenommen werden.
2. Alle elektrischen Verbindungen müssen gemäß dem Elektroanschlussdiagramm auf der Abdeckung des Innen- und Außengeräts vorgenommen werden.
3. Im Falle eines schweren Sicherheitsproblems stellen Sie die Arbeiten umgehend ein. Erklären Sie dem Kunden Ihre Begründung und verweigern Sie die Installation des Geräts, bis das Sicherheitsproblem ordnungsgemäß gelöst wurde.
4. Die Stromspannung sollte innerhalb von 90-110 % der Nennspannung liegen. Eine unzureichende Stromversorgung kann zu Fehlfunktion, Stromschlag oder Brand führen.
5. Bei der Verbindung der Stromversorgung an einer festen Verkabelung müssen ein Überspannungsschutz und ein Hauptschalter installiert werden.
6. Bei der Verbindung der Stromversorgung an einer festen Verkabelung muss ein Schalter oder ein Schutzschalter, der alle Pole trennt und eine Kontakttrennung von mindestens 3 mm hat, in der festen Verkabelung vorhanden sein. Der qualifizierte Techniker muss einen zugelassenen Schutzschalter oder Schalter verwenden.
7. Schließen Sie das Gerät nur an einer Einzelsteckdose an. Schließen Sie kein anderes Gerät an dieser Steckdose an.
8. Achten Sie darauf, die Klimaanlage ordnungsgemäß zu erden.
9. Jedes Kabel muss fest angeschlossen sein. Eine lose Verkabelung kann eine Überhitzen des Anschlusses verursachen, was zu einer Fehlfunktion des Geräts oder einem möglichen Brand führen kann.

10. Verhindern Sie, dass Kabel die Kältemittelleitung, den Kompressor oder irgendein bewegliches Bauteil innerhalb des Geräts berühren oder darauf liegen.

11. Falls das Gerät mit einer elektrischen Zusatzheizung ausgestattet ist, muss es mit einem Abstand von mindestens 1 m zu brennbarem Material aufgestellt werden.

12. Um einen Stromschlag zu verhindern, berühren Sie niemals die elektrischen Komponenten kurz nachdem die Stromversorgung abgeschaltet wurde. Nachdem der Strom abgeschaltet wurde, warten Sie immer mindestens 10 Minuten, bevor Sie die elektrischen Komponenten berühren.

WARNUNG

Bevor Sie Elektro- oder Verdrahtungsarbeiten vornehmen, schalten Sie die Stromversorgung zum System ab.

Schritt 6: Anschluss von Signalkabel und Netzkabel

Das Signalkabel ermöglicht die Kommunikation zwischen dem Innen- und dem Außengerät. Sie müssen zuerst die richtige Kabelgröße wählen, bevor Sie es für den Anschluss vorbereiten.

HINWEIS: Der Kabelanschluss des Innengeräts wurde von Werk aus fertiggestellt.

Kabeltypen

• Innengerät-Netzkabel (falls zutreffend): H05VV-F oder H05V2V2-F
  • Außengerät Netzkabel: H07RN-F oder H05RN-F
  • Signalkabel: H07RN-F

Mindestquerschnitt von Netz- und Signalkabel (als Referenz)

Gerätenennstrom (A)	Nennquerschnitt ( mm^2 )
>3 und ≤6 0,75
>6 und ≤10 1
>10 und ≤16 1,5
>16 und ≤25 2,5
>25 und ≤32 4
>32 und ≤40 6

DIE RICHTIGE KABELGRÖSSE WÄHLEN

Die erforderliche Größe des Netzkabels, des Signalkabels, der Sicherung und des Schalters wird durch den maximalen Strom des Geräts bestimmt. Der Maximalstrom ist auf dem Typenschild an der Seitenwand des Geräts angegeben. Siehe diesen Typenschild, um das richtige Kabel, die richtige Sicherung oder den richtigen Schalter zu wählen.

WARNUNG

Jegliche Verkabelung muss streng gemäß dem Verdrahtungsdiagramm an der Rückseite der vorderen Abdeckung des Innengeräts vorgenommen werden.

1. Öffnen Sie vordere Abdeckung des Innengeräts.

2. Öffnen Sie die Kabelboxabdeckung an der rechten Geräteseite mit einem Schraubenzieher. Hierdurch wird die Klemmleiste offengelegt.

VORDERANSICHT Klemmeiste Kabelabdeckung Schraube Kabelklemme

D

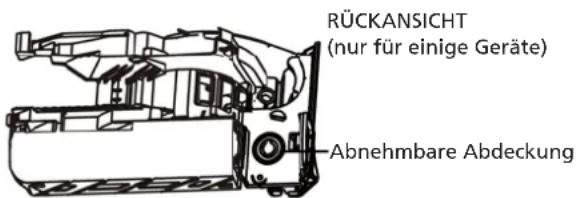

RÜCKANSICHT (nur für einige Geräte) Abnehmbare Abdeckung

HINWEIS:

• Bei Geräten mit einem Kabelkanal zum Anschluss des Kabels entfernen Sie die große abnehmbare Plastikabdeckung, um einen Schlitz zu erhalten, durch den der Kabelkanal geführt werden kann.
• Bei Geräten mit einem fünfadrigen Kabel entfernen Sie die kleine mittlere Plastikabdeckung, um einen Schlitz zu erhalten, durch den der Kabel verlaufen kann.

• Verwenden Sie eine Spitzange, falls sich die Plastikabdeckung nicht per Hand entfernen lässt.

• Lösen Sie Kabelklemme unterhalb der Klemmleiste und platzieren Sie sie an der Seite.

• Mit Sicht auf die Rückseite des Geräts entfernen Sie die Plastikabdeckung an der unteren linken Seite.

• Führen Sie den Signaldraht von der Rückseite des Geräts durch diesen Schlitz nach vorne.

• Mit Sicht auf die Vorderseite des Geräts, schließen Sie das Kabel entsprechend dem q Verdrahtungsdiagramm des Innengeräts an, verbinden Sie die U-Anschlussklemme und schrauben Sie jeden Draht an der entsprechenden Klemme fest.

VORSICHT

VERTAUSCHEN SIE NICHT DEN STROMFÜHRENDEN UND DEN NULLDRAHT.

Dies ist gefährlich und kann zu einer Fehlfunktion der Klimaanlage führen.

1. Nachdem Sie geprüft haben, dass jede Verbindung gesichert ist, verwenden Sie die Kabelklemme, um das Signalkabel am Gerät zu befestigen. Schrauben Sie die Kabelklemme fest.

2. Setzen Sie die Kabelabdeckung wieder auf die Vorderseite des Geräts und die Plastikabdeckung auf die Rückseite.

HINWEIS ZUR VERKABELUNG

Der Verkabelungsvorgang kann sich geräte- und regionsabhängig geringfügig unterscheiden.

Schritt 7: Leitungen und Kabel isolieren

Bevor Sie die Leitungen, den Ablaufschlauch und das Signalkabel durch die Wandöffnung führen, müssen Sie diese bündeln, um Platz zu sparen, sie schützen und isolieren (gilt nicht für Nordamerika).

1. Bündeln Sie den Ablaufschlauch, die Kältemittelleitungen und das Signalkabel wie unten abgebildet:

Innengerät Abstand hinter dem Gerät Kältemittelleitung Isolierband

Signaldraht Ablaufschlauch

DER ABLAUFSCHLAUCH MUSS SICH UNTEN BEFINDEN

Achten Sie darauf, dass sich der Ablaufschlauch unten im Bündel befindet. Wenn der Ablaufschlauch auf dem Bündel liegt, kann der Auffangbehälter überlaufen, was zu Brand oder Wasserschäden führen kann.

VERDREHEN SIE DAS SIGNALKABEL NICHT MIT ANDEREN DRÄHTEN

Wenn Sie diese Elemente miteinander bündeln, verdrehen oder kreuzen Sie das Signalkabel nicht mit anderen Kabeln.

1. Befestigen Sie den Ablaufschlauch mithilfe von Klebeband an der Unterseite der Kältemittelleitungen.
2. Wickeln Sie das Signalkabel, die Kältemittelleitungen und den Ablaufschlauch mithilfe von Isolierband fest zusammen. Überprüfen Sie erneut, dass alle Elemente gebündelt sind.

WICKELN SIE NICHT DIE LEITUNGSENDEN EIN

Wenn Sie das Bündel umwickeln, halten Sie die Enden der Leitungen frei. Sie müssen am Ende des Installationsprozesses zur Dichtigkeitsprüfung darauf zugreifen können (siehe Abschnitt „Elektrische und Dichtigkeitsprüfung“ in dieser Gebrauchsanleitung).

Schritt 8: Montage des Innengeräts

Wenn Sie eine neue Verbindungsleitung am Außengerät montieren, gehen Sie wie folgt vor:

1. Wenn Sie die Kältemittelleitung bereits durch die Wandöffnung geführt haben, fahren Sie mit Schritt 4 fort.
2. Überprüfen Sie andernfalls erneut, ob die Enden der Kältemittelleitungen versiegelt sind, um zu verhindern, dass Schmutz oder Fremdkörper in die Leitungen gelangen.
3. Führen Sie das umwickelte Bündel aus Kältemittelleitungen, Ablaufschlauch und Signalkabel vorsichtig durch die Wandöffnung.
4. Hängen Sie die Oberseite des Innengeräts am oberen Haken der Montageplatte ein.
5. Überprüfen Sie, ob das Gerät richtig an der Montageplatte befestigt ist, indem Sie leicht auf die linke und rechte Seite des Geräts drücken. Das Gerät sollte nicht wackeln oder verschoben werden.
6. Drücken Sie die untere Hälfte des Geräts mit gleichmäßigem Druck herunter. Drücken Sie weiter, bis das Gerät in die Haken entlang der unteren Montageplatte einrastet.
7. Überprüfen Sie erneut, ob das Gerät richtig befestigt ist, indem Sie leicht auf die linke und rechte Seite des Geräts drücken.

Falls die Kältemittelleitung bereits in der Wand vorhanden ist, gehen Sie wie folgt vor:

1. Hängen Sie die Oberseite des Innengeräts am oberen Haken der Montageplatte ein.
2. Verwenden Sie eine Klemme oder einen Keil, um das Gerät abzustützen und genügend Platz zu schaffen, um die Kältemittelleitung, das Signalkabel und den Ablaufschlauch anzuschließen.

30° Keil

1. Schließen Sie den Ablaufschlauch und die Kältemittelleitung an (Anweisungen finden Sie im Abschnitt „Anschluss der Kältemittelleitung“ in dieser Gebrauchsanleitung).
2. Lassen Sie den Leitungsanschluss frei, um die Dichtigkeitsprüfung durchführen zu können (siehe den Abschnitt „Elektrische und Dichtigkeitsprüfung“ in dieser Gebrauchsanleitung).
3. Wickeln Sie das Verbindungsstück nach der Dichtigkeitsprüfung mit Isolierband ein.
4. Entfernen Sie die Klemme oder den Keil, mit der/dem das Gerät gestützt wird.
5. Drücken Sie die untere Hälfte des Geräts mit gleichmäßigem Druck herunter. Drücken Sie weiter, bis das Gerät in die Haken entlang der unteren Montageplatte einrastet.

GERÄT IST EINSTELLBAR

Beachten Sie, dass die Haken an der Montageplatte kleiner als das Loch an der Geräterückseite sind. Falls Sie nicht genügend Raum zum Anschließen von integrierten Leitungen am Innengerät haben, kann das Gerät je nach Modell links oder rechts um ca. 30-50 mm angepasst werden.

Nach links oder rechts verschieben

INSTALLATION AUSSENGERÄT

Installieren Sie das Gerät entsprechend lokaler Normen und Vorschriften. Diese können sich von Region zu Region geringfügig unterscheiden.

60 cm oberhalb 30 cm von der Rückwand 30 cm zur Linken 200 cm an der Vorderseite 60 cm zur Rechten

Installationsanweisungen – Außengerät

Schritt 1: Wählen Sie eine Stelle für die Installation.

Vor der Installation des Außengeräts müssen Sie einen angemessenen Installationsort finden. Nachfolgend finden Sie Standards, die Ihnen bei der Wahl eines entsprechenden Ortes für das Gerät helfen werden.

Ein ordnungsgemäßer Installationsstandort erfüllt folgende Standards:

• Erfüllen Sie alle räumlichen Anforderungen unter den Installationsraumanforderungen oben.
  • Gute Luftzirkulation und Belüftung
• Fest und stabil – der Installationsort kann das Gerät tragen und vibriert nicht
  • Geräusche des Geräts stören keine anderen Personen
  • Vor verlängerter direkter Sonneneinstrahlung oder Regen schützen
• Wenn Schneefall vorhergesagt wurde, heben Sie das Gerät über den Basissockel, um Eisbildung und eine Beschädigung der Spule zu verhindern. Montieren Sie das Gerät über der durchschnittlichen Schneefallhöhe der Region. Die Mindesthöhe muss 45 cm betragen.

Installieren Sie das Gerät NICHT an folgenden Orten:

• In der Nähe eines Hindernisses, welches den Luftein- und auslass behindert
• In der Nähe öffentlicher Straßen, von Menschenmassen oder wo Geräusche des Geräts andere stören
- In der Nähe von Tieren oder Pflanzen, die durch den Heißluftausstoß geschädigt oder beschädigt werden können
• In der Nähe von brennbarem Gas
• An einem Ort mit hohem Staubvorkommen
• An einem Ort mit übermäßig hohem Salzgehalt in der Luft

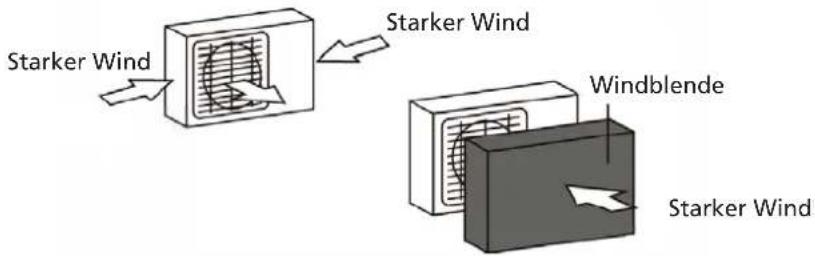

BESONDERE BERÜCKSICHTIGUNGEN BEI EXTREMEN WETTERBEDINGUNGEN

Falls das Gerät starkem Wind ausgesetzt ist:

Installieren Sie das Gerät so, dass der Luftauslasslüfter in einem Winkel von 90° zur Windrichtung ausgerichtet ist. Bauen Sie bei Bedarf eine Barriere vor dem Gerät, um es vor extrem starken Winden zu schützen. Siehe Abbildungen unten.

Falls das Gerät starkem Regen oder Schnee ausgesetzt ist:

Bauen Sie einen Schutz über dem Gerät, um es vor Regen oder Schnee zu schützen. Achten Sie darauf, den Luftstrom rund um das Gerät nicht zu behindern.

Falls das Gerät regelmäßig Salzluft (am Meer) ausgesetzt ist:

Nutzen Sie ein Außengerät, das besonders korrosionsbeständig gebaut wurde.

Schritt 2: Installation des Ablaufverbindungsstücks (nur Gerät mit Heizpumpe)

Bevor Sie das Außengerät befestigen, müssen Sie das Ablaufverbindungsstück an der Unterseite des Geräts anbringen. Beachten Sie, dass es zwei Arten von Ablaufverbindungsstücken gibt, abhängig von der Art von Außengerät.

Falls das Ablaufverbindungsstück mit einer Gummidichtung geliefert wird (siehe Abb. A), gehen Sie wie folgt vor:

1. Setzen Sie die Gummidichtung auf das Ende des Ablaufverbindungsstücks, der am Außengerät angeschlossen wird.

2. Stecken Sie das Ablaufverbindungsstück in die Öffnung im Bodenauffangbehälter des Geräts.

3. Drehen Sie das Ablaufverbindungsstück um 90°, bis es zur Vorderseite des Geräts hin ausgerichtet einrastet.

4. Verbinden Sie die Ablaufschlauchverlängerung (nicht mitgeliefert) mit dem Ablaufverbindungsstück, um das Wasser aus dem Gerät im Heizmodus umzuleiten.

Falls das Ablaufverbindungsstück keine Gummidichtung umfasst (siehe Abb. B), gehen Sie wie folgt vor:

1. Stecken Sie das Ablaufverbindungsstück in die Öffnung im Bodenauffangbehälter des Geräts. Das Ablaufverbindungsstück wird einrasten.

2. Verbinden Sie die Ablaufschlauchverlängerung (nicht mitgeliefert) mit dem Ablaufverbindungsstück, um das Wasser aus dem Gerät im Heizmodus umzuleiten.

Untere Behälteröffnung des Außen- geräts Dichtung Dichtung Ablaufverbindungsstück (A) (B)

IN KALTEN GEGENDEN

Achten Sie in kalten Gegenden darauf, dass der Ablaufschlauch so senkrecht wie möglich ausgerichtet ist, um einen schnellen Wasserablass zu gewährleisten. Falls das Wasser zu langsam abfließt, kann es im Schlauch gefrieren und das Gerät fluten.

Schritt 3: Außengerät verankern

Das Außengerät kann mithilfe eines Bolzens (M10) am Boden oder an einer wandmontierten Klammer verankert werden. Bereiten Sie den Installationsboden des Geräts gemäß den nachstehenden Abmessungen vor.

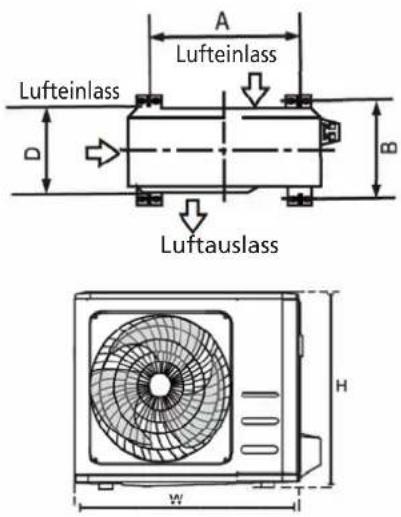

ABMESSUNGEN ZUR GERÄTEMONTAGE

Nachfolgend finden Sie eine Liste der verschiedenen Außengerätegrößen und des Abstands zwischen ihren Montagefüßen. Bereiten Sie den Installationsboden des Geräts gemäß den nachstehenden Abmessungen vor.

Lufteinlass A Lufteinlass D B Luftauslass H W

Abmessungen Außengerät (mm) BxHxT Montageabmessungen Abstand A (mm) Montageabmessungen Abstand B (mm)
681 x 434 x 285 460 292
700 x 550 x 270 450 260
700 x 550 x 275 450 260
720 x 495 x 270 452 255
728 x 555 x 300 452 302
765 x 555 x 303 452 286
770 x 555 x 300 487 298
805 x 554 x 330 511 317
800 x 554 x 333 514 340
845 x 702 x 363 540 350
890 x 673 x 342 663 354
946 x 810 x 420 673 403
946 x 810 x 410 673 403

Falls Sie das Gerät am Boden oder auf einer Betonmontageplattform installieren möchten, gehen Sie wie folgt vor:

1. Markieren Sie die Positionen für vier Dehnschrauben basierend auf den Abmessungen.
2. Bohren Sie Löcher für die Dehnschrauben vor.
3. Setzen Sie eine Mutter auf das Ende jeder Dehnschraube.
4. Schlagen Sie die Dehnschrauben mit einem Hammer in die vorgebohrten Löcher.
5. Entfernen Sie die Muttern von den Dehnschrauben und setzen Sie das Außengerät auf die Schrauben.
6. Setzen Sie eine Unterlegscheibe auf jede Dehnschraube und anschließend die Muttern wieder auf.
7. Schrauben Sie jede Mutter mit einem Schraubschlüssel fest, bis sie gut passt.

WARNUNG

Wenn Sie in Beton bohren, wird jederzeit das Tragen eines Augenschutzes empfohlen.

Falls Sie das Gerät an einer Wandhalterung anbringen möchten, gehen Sie wie folgt vor:

VORSICHT

Achten Sie darauf, dass die Wand aus festem Backstein, Beton oder einem ähnlich starken Baustoff gebaut ist. Die Wand muss mindestens das Vierfache Gewicht des Geräts tragen können.

1. Markieren Sie die Position der Klemmlöcher basierend auf den Abmessungen.
2. Bohren Sie Löcher für die Dehnschrauben vor.
3. Setzen Sie eine Unterlegscheibe und eine Mutter auf das Ende jeder Dehnschraube.
4. Führen Sie die Dehnschrauben durch die Löcher in den Montageklemmen, richten Sie die Montageklemmen aus und schlagen Sie die Dehnschrauben mit einem Hammer in die Wand.
5. Überprüfen Sie, ob die Montageklemmen waagerecht sind.
6. Heben Sie das Gerät an und stellen Sie die Montagefüße auf Klemmen.
7. Schrauben Sie das Gerät fest an die Klemmen.
8. Falls erlaubt, installieren Sie das Gerät mit Gummidichtungen, um Vibrationen und Lärm zu verringern.

Schritt 4: Anschluss von Signal- und Netzkabeln

Die Anschlussklemme des Außengeräts wird durch deine Kabelabdeckung an der Geräteseite geschützt. Ein umfassendes Verdrahtungsdiagramm finden Sie an der Innenseite der Kabelabdeckung.

WARNUNG

Bevor Sie Elektro- oder Verdrahtungsarbeiten vornehmen, schalten Sie die Stromversorgung zum System ab.

1. Bereiten Sie das Kabel für den Anschluss vor:

NUTZUNG DES RICHTIGEN KABELS

Bitte wählen Sie das richtige Kabel entsprechend dem Abschnitt „Kabeltypen“.

DIE RICHTIGE KABELGRÖSSE WÄHLEN

Die erforderliche Größe des Netzkabels, des Signalkabels, der Sicherung und des Schalters wird durch den maximalen Strom des Geräts bestimmt. Der Maximalstrom ist auf dem Typenschild an der Seitenwand des Geräts angegeben.

a. Ziehen Sie die Gummiummantelung mithilfe einer Abisolierzange von beiden Enden des Kabels und legen Sie ca. 40 mm der Drähte frei.
b. Ziehen Sie die Isolierung von den Drahtenden ab.
c. Crimpen Sie die U-Klemmen an den Drahtenden mit einem Drahtcrimper.

ACHTEN SIE AUF DEN STROMFÜHRENDEN DRAHT

Achten Sie beim Crimpen der Drähte darauf, dass Sie den stromführenden Draht („L“) von den anderen Drähten unterscheiden.

WARNUNG

Jegliche Verkabelungsarbeiten müssen streng gemäß dem Verdrahtungsdiagramm im Inneren der Kabelabdeckung des Außengeräts vorgenommen werden.

1. Schrauben Sie die Kabelabdeckung ab und entnehmen Sie sie.
2. Lösen Sie Kabelklemme unterhalb der Klemmleiste und legen Sie sie zur Seite.
3. Schließen Sie den Draht entsprechend dem Verdrahtungsdiagramm an und schrauben Sie die U-Klemme jedes Drahts an den entsprechenden Anschluss.
4. Nachdem Sie geprüft haben, dass jede Verbindung gesichert ist, bilden Sie die Drähte zu Schleifen, um zu verhindern, dass Regenwasser in den Anschluss fließt.
5. Befestigen Sie das Kabel mithilfe der Kabelklemme am Gerät. Schrauben Sie die Kabelklemme fest.
6. Isolieren Sie nicht genutzte Drähte mit PVC-Elektroband. Verlegen Sie diese so, dass sie keine elektrischen oder Metallbauteile berühren.
7. Setzen Sie die Kabelabdeckung wieder auf die Geräteseite und schrauben Sie sie fest.

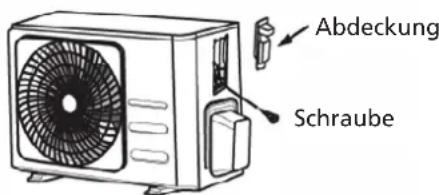

Abdeckung Schraube

HINWEIS: Falls die Kabelklemme wie folgt aussieht, wählen Sie bitte die jeweilige Öffnung entsprechend dem Kabeldurchmesser.

Schließe

Öffnung in drei Größen: Klein, Groß, Mittel

Wenn das Kabel nicht fest genug befestigt werden kann, verwenden Sie die Schließe, um es festzuklemmen.

J ANSCHLUSS DER KÄLTEMITTELLEITUNG

Wenn Sie die Kältemittelleitung anschließen, verhindern Sie, dass andere Substanzen oder Gase als das angegebene Kältemittel in das Gerät gelangen. Andere Gase oder Substanzen werden die Kapazität des Geräts verringern, was einen ungewöhnlich hohen Druck im Kältemittelkreislauf verursachen kann. Dies kann zu einer Explosion oder Verletzung führen.

Hinweis zur Leistungslänge

Die Länge der Kältemittelleitung wirkt sich auf die Leistung und die Energieeffizienz des Geräts aus. Die Nenneffizienz wird an Geräten mit einer Leitungslänge von 5 Metern getestet

(in Nordamerika beträgt die Standardleitungslänge 7,5 m). Es wird eine Mindestleitungslänge von 3 m benötigt, um Vibrationen und übermäßige Geräusche zu minimieren.

In besonders tropischen Gebieten kann bei Modellen mit Kältemittel R290 kein Kältemittel hinzugefügt werden und die maximale Länge der Kältemittelleitung darf 10 m nicht übersteigen.

Spezifikationen zur maximalen Länge und Fallhöhe der Leitung finden Sie in der nachstehenden Tabelle.

Maximale Länge und Fallhöhe der Kältemittelleitung nach Gerätemodell

Modell Kapazität (BTU/h) M	Max. Länge (mm) Max. Fallhöhe (m)
R410A, R32 Klimaanlage mit Inverter-Split	<15 000 25 10
	≥15 000 und <24 000 30 20
	≥24 000 und <36 000 50 25
R22 Klimaanlage mit fester Geschwindigkeit	<18 000 10 5
	≥18 000 und <21 000 15 8
	≥21 000 und <35 000 20 10
R410A, R32 Klimaanlage mit fester Geschwindigkeit	<18 000 20 8
	≥18 000 und <36 000 25 10

Anschlussanleitung – Kältemittelleitung

Schritt 1: Leitungen zuschneiden

Achten Sie bei der Vorbereitung von Kältemittelleitungen besonders darauf, sie ordnungsgemäß zuzuschneiden. Hierdurch wird ein effizienter Betrieb sichergestellt und die Notwendigkeit von zukünftigen Wartungen minimiert.

Schräg Rau Verzogen 90°

1. Messen Sie den Abstand zwischen dem Innen- und dem Außengerät.
2. Schneiden Sie die Leitung mithilfe eines Rohrschneiders etwas kürzer als der gemessene Abstand.

LEITUNG BEIM ZUSCHNEIDEN NICHT VERFORMEN

Seien Sie besonders vorsichtig, die Leitung beim Zuschneiden nicht zu beschädigen, einzudrücken oder zu verformen. Dies würde die Heizeffizienz des Geräts erheblich verringern.

Schritt 2: Grate entfernen

Grate können sich auf die Luftdichtungen des Kältemittelleitungsanschlusses auswirken. Sie müssen vollständig entfernt werden.

1. Halten Sie die Leitung nach unten, um zu verhindern, dass Grate in das Rohr fallen.
2. Entfernen Sie alle Grate mithilfe einer Feile oder eines Abgratwerkzeugs von der Schnittstelle.

Leitung Feile Nach unten gerichtet

Schritt 3: Leitungsenden bördeln

Das ordentliche Bördeln ist entscheidend für eine luftdichte Versiegelung.

1. Nachdem das zugeschnittene Rohr abgegratet wurde, versiegeln Sie die Enden mit PVC-Band, um zu verhindern, dass Fremdkörper in die Leitung geraten.
2. Umhüllen Sie das Rohr mit Isoliermaterial.
3. Setzen Sie Bördelmuttern auf beide Enden der Leitung. Achten Sie darauf, dass sie richtig ausgerichtet sind, da Sie sie nach dem Bördeln nicht anpassen können.

Bördelmutter Kupferrohr

1. Entfernen Sie das PVC-Klebeband von den Leitungsenden, wenn Sie mit dem Bördeln beginnen können.

2. Klemmen Sie die Bördelform an das Leitungsende. Das Leitungsende muss entsprechend den Abmessungen in der Tabelle unten über den Rand der Bördelform erweitert werden.

LEITUNGSERWEITERUNG ÜBER DIE BÖRDELFORM HINAUS

Außendurchmesser der Leitung (mm)	A (mm)
	Min. Max.
∅ 6,35 (∅ 0,25") 0,7 (0,0275") 1,3 (0,05")
∅ 9,52 (∅ 0,375") 1,0 (0,04") 1,6 (0,063")
∅ 12,7 (∅ 0,5") 1,0 (0,04") 1,8 (0,07")
∅ 16 (∅ 0,63") 2,0 (0,078") 2,2 (0,086")
∅ 19 (∅ 0,75") 2,0 (0,078") 2,4 (0,094")

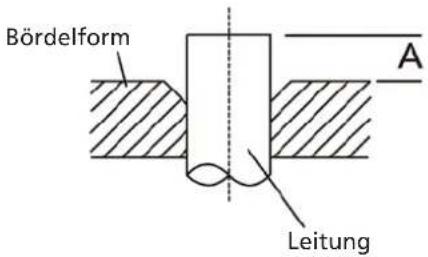

Bördelform A Leitung

1. Setzen Sie das Bördelwerkzeug auf die Form.
2. Drehen Sie den Griff des Bördelwerkzeugs im Uhrzeigersinn, bis das Rohr vollständig gebördelt ist.
3. Entfernen Sie das Bördelwerkzeug und die Bördelform und untersuchen Sie das Leitungsende auf Risse.

Schritt 4: Leitungen verbinden

Achten Sie beim Verbinden der Kältemittelleitungen darauf, nicht zu viel Drehmoment anzuwenden oder das Rohr zu verformen. Verbinden Sie zuerst die Niederdruckleitung und anschließend die Hochdruckleitung.

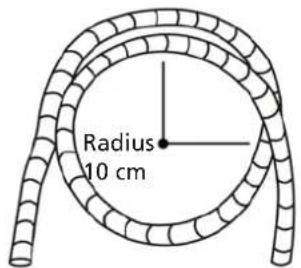

MINDESTBIEGERADIUS

Beim Biegen der Kältemittelleitungen beträgt der Mindestbiegeradius 10 cm.

Radius 10 cm

Anleitung für den Anschluss der Leitung am Innengerät

1. Richten Sie die Mitte der beiden Leitungen aus, die angeschlossen werden sollen.

Leitung Innengerät Bördelmutter Leitung

1. Ziehen Sie die Bördelmutter so fest wie möglich per Hand fest.
2. Greifen Sie die Mutter an der Geräteverrohrung mit einem Maulschlüssel.
3. Während Sie die Mutter an der Geräteverrohrung fest greifen, nutzen Sie einen Drehmomentschlüssel, um die Bördelmutter entsprechend den Drehmomentwerten in der nachstehenden Tabelle „Drehmomentanforderungen“ festzuziehen. Lösen Sie die Bördelmutter leicht und ziehen Sie sie anschließend wieder fest.

KEINEN ÜBERMÄSSIGEN DREHMOMENT ANWENDEN

Übermäßige Kraftanwendung kann die Mutter zerbrechen oder die Kältemittelleitung beschädigen. Sie dürfen die Drehmomentanforderungen in der Tabelle oben nicht übersteigen.

Anleitung für den Anschluss der Leitung am Außengerät

1. Lösen Sie die Abdeckung vom verpackten Ventil an der Seite des Außengeräts.
2. Entfernen Sie die Schutzkappen von den Ventilenden.
3. Richten Sie das Leitungsende auf jedes Ventil aus und ziehen Sie die Bördelmutter so fest wie möglich per Hand fest.
4. Greifen Sie den Ventilkörper mit einem Maulschlüssel. Greifen Sie nicht die Mutter, welche das Betriebsventil versiegelt.

Ventilabdeckung

1. Während Sie den Ventilkörper fest greifen, nutzen Sie einen Drehmomentschlüssel, um die Bördelmutter entsprechend den richtigen Drehmomentwerten festzuziehen.
2. Lösen Sie die Bördelmutter leicht und ziehen Sie sie anschließend wieder fest.
3. Wiederholen Sie die Schritte 3 bis 6 für die verbleibende Leitung.

UMFASSEN SIE DEN VENTILKÖRPER MIT EINEM MAULSCHLÜSSEL

Durch das Drehmoment beim Festziehen der Bördelmutter können andere Teile des Ventils abplatzen.

LUFTAUSLASS

Vorbereitung und Vorkehrungen

Luft und Fremdkörper im Kältemittelkreislauf können zu einem ungewöhnlichen Druckanstieg führen, wodurch die Klimaanlage beschädigt, ihre Effizienz verringert und Verletzungen verursacht werden können. Nutzen Sie eine Vakuumpumpe und einen Kältemanometer, um den Kältemittelkreislauf zu leeren, wobei nicht kondensierbares Gas und Feuchtigkeit aus dem System entfernt werden.

Die Entleerung muss nach der ersten Installation und bei der Umsetzung des Geräts durchgeführt werden.

VOR DER ENTLEERUNG

• Stellen Sie sicher, dass die Verbindungsleitungen zwischen dem Innen- und dem Außengerät ordnungsgemäß angeschlossen wurden.
• Stellen Sie sicher, dass alle Verkabelungen ordnungsgemäß vorgenommen wurden.

Anleitung zur Entleerung

1. Schließen Sie den Zufuhrschlauch des Kältemanometers am Betriebsanschluss des Niederdruckventils am Außengerät an.
2. Schließen Sie einen weiteren Zufuhrschlauch vom Kältemanometer an der Vakuumpumpe an.
3. Öffnen Sie die Niederdruckseite des Kältemanometers. Halten Sie die Hochdruckseite geschlossen.
4. Schalten Sie die Vakuumpumpe ein, um das System zu entleeren.
5. Lassen Sie die Vakuumpumpe mindestens 15 Minuten laufen, oder bis der Verbundzähler -76 cmHG (-10 Pa) anzeigt.

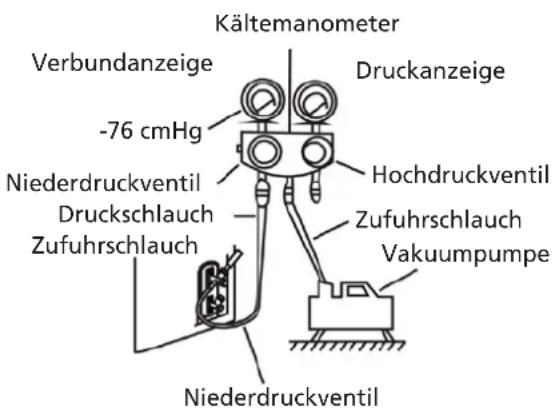

Kältemanometer Verbundanzeige -76 cmHg Druckanzeige Niederdruckventil Druckschlauch Zufuhrschlauch Hochdruckventil Zufuhrschlauch Vakuumpumpe Niederdruckventil

1. Schließen Sie die Niederdruckseite des Kältemanometers und schalten Sie die Vakuumpumpe ab.

2. Warten Sie 5 Minuten und prüfen Sie dann, ob sich der Systemdruck verändert hat.

3. Falls sich der Systemdruck verändert hat, finden Sie Informationen zur Dichtigkeitsprüfung im Abschnitt „Gasdichtigkeitsprüfung“. Falls sich der Systemdruck nicht verändert hat, schrauben Sie die Kappe vom verpackten Ventil (Hochdruckventil).

4. Stecken Sie einen Sechskantschlüssel in das verpackte Ventil (Hochdruckventil) und öffnen Sie es, indem Sie den Schlüssel eine Viertel Umdrehung im Gegenuhrzeigersinn drehen. Achten Sie darauf, ob Gas aus dem System strömt, und schließen Sie das Ventil nach 5 Sekunden.

5. Behalten Sie die Druckanzeige eine Minute lang im Druck, um sicherzustellen, dass sich der Druck nicht verändert. Die Druckanzeige sollte geringfügig höher als der Luftdruck sein.

6. Ziehen Sie den Zufuhrschlauch vom Betriebsanschluss.

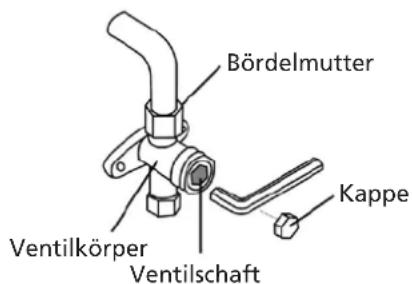

Bördelmutter Ventilkörper Ventilschaft Kappe

1. Öffnen Sie sowohl das Hochdruck- als auch das Niederdruckventil mithilfe eines Sechskantschlüssels.
2. Ziehen Sie die Ventilkappen an allen drei Ventilen (Betriebsanschluss, Hochdruck, Niederdruck) manuell fest. Sie können es bei Bedarf mit einem Drehmomentschlüssel fester ziehen.

VENTILE VORSICHTIG ÖFFNEN

Wenn Sie die Ventile öffnen, drehen Sie den Sechskantschlüssel, bis er gegen den Stopper anschlägt. Versuchen Sie nicht, das Ventil mit Gewalt weiter zu öffnen.

HINWEIS ZUR ZUGABE VON KÄLTEMITTEL

Einige Systeme erfordern je nach Leitungslänge die weitere Zugabe von Kältemittel. Die Standardleitungslänge variiert entsprechend lokalen Vorschriften.

In Nordamerika beträgt die Standardleitungslänge zum Beispiel 7,5 m.

In anderen Regionen beträgt die Standardleitungslänge 5 m. Das Kältemittel sollte über den

Betriebsanschluss am Niederdruckventil des Außengeräts zugeführt werden.

Das zusätzliche Kältemittel kann mithilfe folgender Formel berechnet werden:

ZUSÄTZLICHES KÄLTEMITTEL NACH LEITUNGSLÄNGE

Länge Verbindungsleitung (m) Luftreinigungsmethode Zusätzliches Kältemittel
< Standard-Leitungslänge Vakuumpumpe Nicht verfügbar / Nicht anwendbar
> Standard-Leitungslänge	Vakuumpumpe	Flüssigkeitsseite: ∅ 6,35 (∅ 0,25") Flüssigkeitsseite: ∅ 9,52 (∅ 0,375")
		R32:(Leitungslänge – Standardlänge) x 12 g/m	R32:(Leitungslänge – Standardlänge) x 24 g/m
		R290:(Leitungslänge – Standardlänge) x 10 g/m	R290:(Leitungslänge – Standardlänge) x 18 g/m
		R410A:(Leitungslänge – Standardlänge) x 15 g/m	R410A:(Leitungslänge – Standardlänge) x 30 g/m
		R22:(Leitungslänge – Standardlänge) x 20 g/m	R22:(Leitungslänge – Standardlänge) x 40 g/m

Bei Geräten mit Kältemittel R290 darf die Gesamtmenge zusätzlichen Kältemittels folgende Werte nicht übersteigen: 387 g (<=9000 Btu/h), 447 g (>9000 Btu/h und <=12 000 Btu/h), 547 g (>12 000 Btu/h und <=18 000 Btu/h), 632 g (>18 000 Btu/h und <=24 000 Btu/h).

VORSICHT

Mischen Sie NICHT die Kältemitteltypen.

K ELEKTRISCHE UND GASDICHTIGKEITSPRÜFUNG

Vor dem Testlauf

Führen Sie erst einen Testlauf durch, nachdem folgende Schritte abgeschlossen wurden:

- Elektrische Sicherheitsprüfungen – Überprüfen Sie, ob das Elektrosystems des Geräts sicher und ist ordentlich betrieben wird.

• Gasdichtigkeitsprüfung – Überprüfen Sie alle Bördelmutterverbindungen und stellen Sie sicher, dass das System nicht undicht ist.
• Stellen Sie sicher, dass Gas- und Flüssigventile (Hoch- und Niederdruck) vollständig geöffnet sind.

Elektrische Sicherheitsprüfungen

Stellen Sie nach der Installation sicher, dass alle elektrischen Drähte gemäß lokalen und nationalen Vorschriften und entsprechend der Gebrauchsanleitung installiert wurden.

VOR DEM TESTLAUF

Erdungsarbeiten prüfen Messen Sie den Erdungswiderstand durch Sichtprüfung und mit einem Erdungswiderstandsmesser. Der Erdungswiderstand muss weniger als 0,10 betragen.

HINWEIS: Dies ist an einigen Orten in den USA möglicherweise nicht erforderlich.

WÄHREND DES TESTLAUFS

Überprüfung auf elektrische Lecks Verwenden Sie während des Testlaufs eine Elektrosonde und ein Multimeter, um eine umfassende elektrische Dichtigkeitsprüfung durchzuführen.

Falls ein elektrisches Leck entdeckt wird, schalten Sie das Gerät umgehend aus und rufen Sie einen lizenzierten Elektriker, um die Ursache für das Leck zu finden und zu beheben.

HINWEIS: Dies ist an einigen Orten in den USA möglicherweise nicht erforderlich.

WARNUNG - STROMSCHLAGGEFAHR

Alle Kabelanschlüsse müssen lokalen und nationalen elektrischen Normen entsprechen und von einem lizenzierten Techniker vorgenommen werden.

Gasdichtigkeitsprüfungen

Es gibt zwei Methoden, um nach Gaslecks zu suchen.

Seifenwassermethode

Verwenden Sie einen weichen Pinsel und geben Sie Seifenwasser oder ein flüssiges Reinigungsmittel auf alle Leitungsverbindungsstellen am Innen- und am Außengerät. Entstehende Bläschen deuten auf ein Leck hin.

Methode zur Leckerkennung

Falls Sie ein Leckerkennungsgerät nutzen, finden Sie Anweisungen zur ordnungsgemäßen Nutzung in der Gebrauchsanleitung des jeweiligen Geräts.

NACH DER GASDICHTIGKEITSPRÜFUNG

Nachdem Sie sichergestellt haben, dass alle Leitungsverbindungsstellen KEINE Lecks aufweisen, setzen Sie die Ventilabdeckung wieder auf das Außengerät.

Checkpunkt des Innengeräts Checkpunkt des Außengeräts A B C D

A: Niederdrucksperrventil
B: Hochdrucksperrventil
C & D: Bördelmutter Innengerät

L TESTLAUF

Anweisungen zum Testlauf

Sie sollten einen Testlauf von mindestens 30 Minuten durchführen.

1. Schließen Sie das Gerät an den Strom an.

2. Drücken Sie die ON/OFF-Taste auf der Fernbedienung, um das Gerät einzuschalten.

3. Drücken Sie die MODE-Taste, um folgende Funktionen nacheinander durchzuschalten:

• COOL – Wählen Sie die niedrigste Temperatur aus.
- HEAT – Wählen Sie die höchste Temperatur aus.

1. Lassen Sie jeden Modus mindestens 5 Minuten laufen und führen Sie folgende Prüfungen durch:

Liste der durchzuführenden Prüfungen BESTANDEN / NICHT BESTANDEN
Kein elektrisches Leck
Einheit ist ordnungsgemäß geerdet
Alle elektrischen Anschlüsse sind ordentlich abgedeckt
Innen- und Außengerät sind stabil installiert
Alle Leitungsverbindungsstellen sind dicht Außengerät (2): Innengerät (2):
Wasser läuft ordnungsgemäß aus dem Ablaufschlauch
Alle Leitungen sind ordnungsgemäß isoliert
Gerät führt COOL-Funktion ordnungsgemäß aus
Gerät führt HEAT-Funktion ordnungsgemäß aus
Lüftungsschlitze des Innengeräts drehen sich ordnungsgemäß
Das Innengerät reagiert auf die Fernbedienung

ERNEUTE ÜBERPRÜFUNG DER LEITUNGSVERBINDUNGEN

Im Betrieb wird der Druck im Kältemittelkreislauf steigen. Hierdurch werden Lecks enthüllt, die während ihrer ersten Dichtigkeitsprüfung nicht zu sehen waren. Nehmen Sie sich während des Testlaufs Zeit, um erneut zu prüfen, ob alle Kältemittelleitungsverbindungsstellen dicht sind. Anweisungen finden Sie im Abschnitt „Gasdichtigkeitsprüfung“.

1. Nach erfolgreicher Durchführung des Testlaufs und nachdem Sie sichergestellt haben, dass alle Checkpunkte auf der Liste der durchzuführenden Prüfungen BESTANDEN haben, gehen Sie wie folgt vor:

a. Stellen Sie das Gerät über die Fernbedienung auf die normale Betriebstemperatur zurück.

b. Kleben Sie die Kältemittelleitungsverbindungen am Innengerät, die während der Installation des Innengeräts nicht abgedeckt wurden, mit Isolierband ab.

FALLS DIE RAUMTEMPERATUR UNTER 16 °C FÄLLT

Sie können die Fernbedienung nicht nutzen, um die COOL-Funktion einzuschalten, wenn die Raumtemperatur unter 16 °C liegt. In diesem Beispiel können Sie die MANUAL CONTROL-Taste verwenden, um die COOL-Funktion zu testen.

1. Heben Sie die vordere Abdeckung des Innengeräts an, bis sie einrastet.

2. Die MANUAL CONTROL-Taste befindet sich an der rechten Seite des Geräts. Drücken Sie diese zweimal, um die COOL-Funktion auszuwählen.

3. Führen Sie einen Testlauf wie normal durch.

Die Klimaanlage wird mit einer 48-Monate-Garantie auf den Kompressor und einer 24-Monate-Garantie auf andere Komponenten an dem Kaufdatum. Es gelten folgende Regeln:

1. Wir lehnen ausdrücklich jegliche weitere Haftung für Schäden ab, einschließlich Forderungen aufgrund von Begleitschäden.
2. Die Reparatur oder der Ersatz von Bauteilen innerhalb des Garantiezeitraums führt nicht zu einer Verlängerung der Garantie.
3. Die Garantie ist verwirkt, wenn Modifikationen vorgenommen, keine Original-Bauteile eingebaut oder Reparaturen durch Dritte vorgenommen wurden.
4. Komponenten, die dem normalen Verschleiß und der Abnutzung unterliegen, wie zum Beispiel der Filter, sind nicht von der Garantie abgedeckt.
5. Die Garantie gilt nur, wenn Sie den Original-Kaufbeleg mit Datum vorlegen, vorausgesetzt, dass dieser nicht abgeändert wurde.
6. Die Garantie gilt nicht für Schäden durch Fahrlässigkeit und/oder durch Maßnahmen, die nicht in dieser Gebrauchsanleitung beschrieben sind.
7. Transportkosten und die mit dem Transport der Klimaanlage oder der Klimagerätekomponenten verbundenen Risiken gehen stets zu Lasten des Käufers.
8. Schäden durch den Einsatz von nicht geeigneten Ersatzteilen fallen nicht unter die Garantie.
9. Ein Verlust und/oder ein Leck von Kältemittel durch die unsachgemäße Trennung/Verbindung der Geräte und/oder der Trennung/Verbindung durch nicht-qualifiziertes Personal ist nicht durch die Garantiebedingungen dieses Produkts abgedeckt. Schäden an Geräten, die nicht gemäß lokalem Recht und/oder Gesetzen und/oder den Anweisungen in dieser Gebrauchsanleitung montiert, angeschlossen und/oder getrennt wurden, sind nicht durch die für dieses Produkt geltenden Garantiebedingungen abgedeckt.

Wenden Sie sich für Reparaturen an Ihren Händler, sollten diese Anweisungen keine Lösung liefern. Achten Sie darauf, dass im unwahrscheinlichen Fall einer Trennung von Anschlüssen diese immer durch qualifizierte, zugelassene Fachleute und gemäß lokalen Gesetzen durchzuführen ist.

Entsorgen Sie Elektrogeräte nicht als unsortierten Hausmüll. Nutzen Sie separate Sammelstellen. Kontaktieren Sie Ihre örtlichen Behörden für Informationen in Bezug auf die verfügbaren Sammelsysteme. Wenn Elektrogeräte auf Deponien oder Müllhalden entsorgt werden, können gefährliche Substanzen in das Grundwasser und in die Nahrungskette gelangen, wodurch Gefahr für Ihre Gesundheit und Ihr Wohlbefinden besteht. Wenn Sie alte Geräte durch neue ersetzen, ist der Händler gesetzlich verpflichtet, Ihr altes Gerät kostenfrei zur Entsorgung zurückzunehmen. Werfen Sie keine Batterien in das Feuer, da sie explodieren oder gefährliche Flüssigkeiten freisetzen können. Wenn Sie die Fernbedienung ersetzen oder zerstören, entnehmen Sie die Batterien und entsorgen Sie sie gemäß geltenden Gesetzen, da sie schädlich für die Umwelt sein können.

Informationen zur Umwelt: Dieses Gerät enthält Fluortreibhausgase, die unter das Kyoto-Protokoll fallen. Es darf nur durch qualifizierte und geschulte Fachleute gewartet oder zerlegt werden.

Dieses Gerät enthält Kältemittel R32, in der wie in der Tabelle oben angegebenen Menge. Lassen Sie R32 nicht in die Atmosphäre frei: R32 ist ein Fluortreibhausgas mit einem Treibhauspotenzial (GWP) von 675.

Internet:

Sie können die neueste Version der Gebrauchs-, der Installations- und/oder der Wartungsanleitung über www.Qlima.com herunterladen.

LEES DEZE REGELGEVING VOOR HET UITVOEREN VAN ELEKTRISCHE WERKZAAMHEDEN

DE EINDES VAN LEIDINGEN NIET INWIKKELEN

VERVORM GEEN LEIDINGEN TIJDENS HET SNIJDEN
