TX295531 - Spielzeug Merax - Kostenlose Bedienungsanleitung

Produkttyp	Elektroauto für Kinder
Marke	Merax
Modell	TX295531
Abmessungen (L × B × H)	100 × 65 × 72 cm
Empfohlenes Alter	37 bis 95 Monate (3 bis 8 Jahre)
Maximale Tragfähigkeit	30 kg
Geschwindigkeit	3-5 km/h
Batterie	12 V, 4,5 Ah (Blei-Säure)
Ladezeit	8-10 Stunden (erste Ladung: 8-12 Stunden)
Nutzungsdauer	1-2 Stunden pro Ladung
Stromversorgung der Fernbedienung	2 AAA-Batterien 1,5 V (nicht enthalten)
Ladegeräteingang	120-240 V AC
Hauptfunktionen	Vorwärts-/Rückwärtsfahrt, hohe/niedrige Geschwindigkeit, Hupe, Frontbeleuchtung, Leistungsanzeige, 2,4-GHz-Fernbedienung
Montage	Erfordert einen Erwachsenen; Werkzeug inbegriffen (Schlüssel)
Sicherheit	Sicherheitsgurt, nicht auf öffentlichen Straßen verwenden, nicht überladen, Aufsicht durch Erwachsene erforderlich
Wartung	Batterie mindestens einmal im Monat aufladen, wenn nicht in Gebrauch; mit einem trockenen Tuch reinigen; vor Feuchtigkeit und Feuer geschützt lagern
Ersatzteile	Nur vom Hersteller bereitgestellte Teile verwenden

Häufig gestellte Fragen - TX295531 Merax

Welches Alter wird für dieses Spielzeug empfohlen?

Das geeignete Alter liegt zwischen 37 und 95 Monaten (3 bis 8 Jahre).

Wie montiere ich das Auto?

Die Montage muss von einem Erwachsenen gemäß dem in der Anleitung enthaltenen Installationsschema durchgeführt werden. Grundwerkzeuge (Schlüssel) sind enthalten.

Was ist die maximale Tragfähigkeit?

Die maximale Tragfähigkeit beträgt 30 kg. Dieses Gewicht nicht überschreiten.

Wie lade ich die Batterie?

Schließen Sie zuerst das Gleichstromkabel des Ladegeräts an die Ladebuchse unter dem Lenkrad an und stecken Sie dann das Ladegerät in eine Steckdose (120-240 V). Die Ladezeit beträgt 8-10 Stunden, die erste Ladung sollte 8-12 Stunden dauern. Laden Sie nicht länger als 20 Stunden und lassen Sie das Auto nicht unbeaufsichtigt laden.

Die Fernbedienung funktioniert nicht. Was tun?

Überprüfen Sie, ob die AAA-Batterien (1,5 V) korrekt eingelegt und nicht leer sind. Wenn das Problem weiterhin besteht, koppeln Sie die Fernbedienung neu, indem Sie gleichzeitig die Vorwärts- und Rückwärtstasten 3 Sekunden lang drücken, bis die Anzeige blinkt und dann dauerhaft leuchtet. Ersetzen Sie die Batterien bei Bedarf.

Kann dieses Auto auf der Straße verwendet werden?

Nein, dieses Spielzeug ist für den Einsatz abseits der Straße in einer trockenen und ebenen Umgebung konzipiert. Verwenden Sie es nicht auf öffentlichen Straßen, an Hängen, Gräben oder nassen Oberflächen.

Was sind die wichtigen Sicherheitshinweise?

Immer den Sicherheitsgurt verwenden, das Kind niemals unbeaufsichtigt lassen, nicht überladen (max. 30 kg), nicht in der Nähe von Feuer verwenden, den Stromkreis nicht verändern und die Batterie nur von einem Erwachsenen aufladen lassen.

Wie hoch ist die Höchstgeschwindigkeit des Autos?

Die Geschwindigkeit liegt zwischen 3 und 5 km/h, mit zwei Modi: hohe und niedrige Geschwindigkeit.

Wie reinige ich das Auto?

Nur mit einem trockenen Tuch reinigen. Keine chemischen Lösungsmittel verwenden und nicht mit Wasser waschen, um Schäden am Motor, elektrischen System oder der Batterie zu vermeiden.

Was tun, wenn die Batterie keine Ladung mehr hält?

Wenn die Batterie nicht mehr richtig geladen wird, überprüfen Sie das Ladegerät und die Anschlüsse. Wenn das Problem weiterhin besteht, ersetzen Sie die Batterie durch eine neue mit derselben Spezifikation (12 V, 4,5 Ah). Achten Sie darauf, die alte Batterie gemäß den örtlichen Vorschriften zu recyceln.

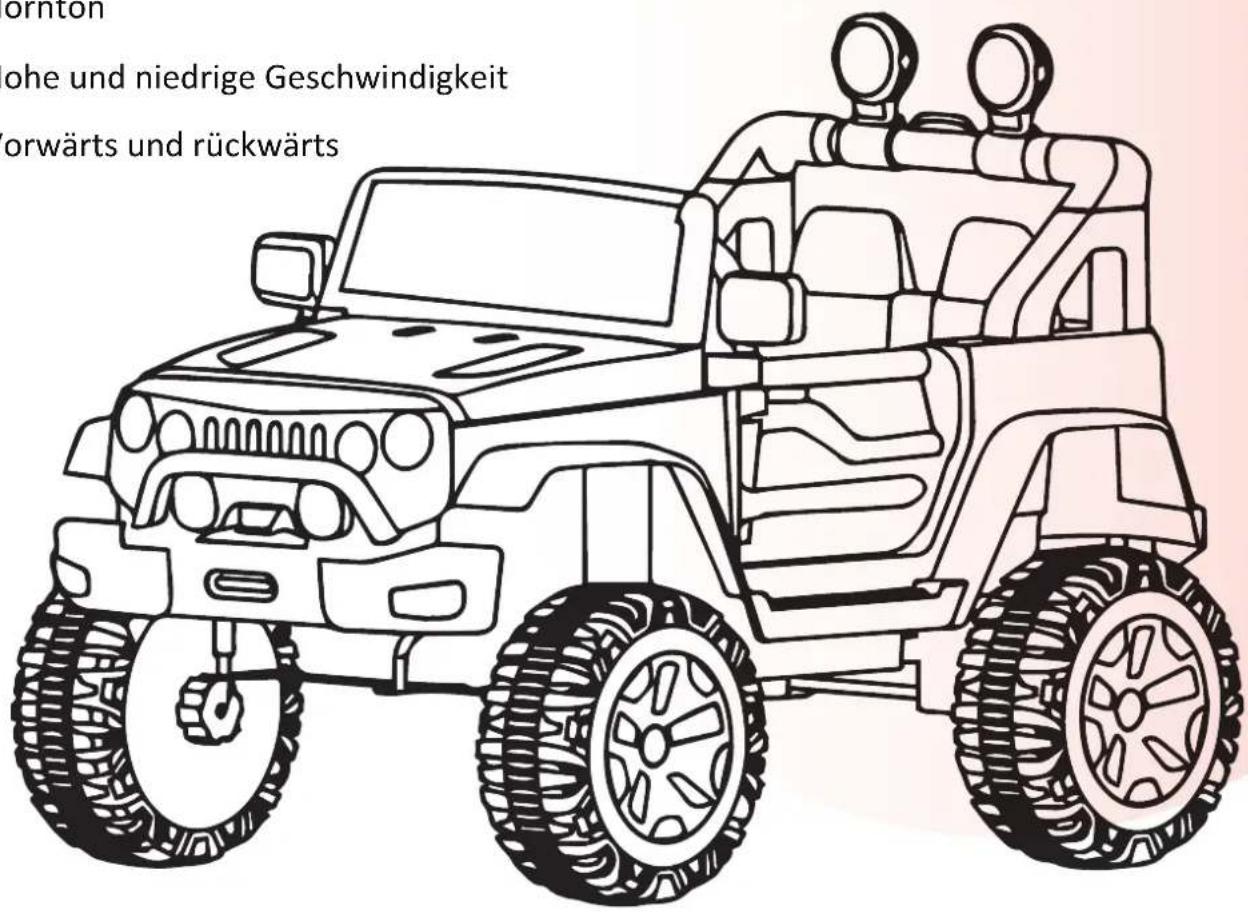

BEDIENUNGSANLEITUNG TX295531 Merax

• 2.4G Fernbedienung
- Lichtsteuerungsschalter
- Leistungsanzeige
- Hornton
• Hohe und niedrige Geschwindigkeit
• Vorwärts und rückwärts

ornton ohe und niedrige Geschwindigkeit orwärts und rückwärts

WARNUNG: Das Spielzeug muss von einem Erwachsenen

zusammengebaut werden. Im nicht zusammengebauten Zustand enthält es potenziell gefährliche scharfe Spitzen, scharfe Kanten und kleine Teile, also bitte außerhalb der Reichweite des Babys aufbewahren

Warnung: Nicht im Straßenverkehr verwenden.

Inhaltsverzeichnis

TEILELISTE....03

PRODUKTSPEZIFIKATIONEN 04

VORSICHTSMAßNAHMEN 11

LADEANLEITUNG 11

WARTUNG UND SERVICE.... 13

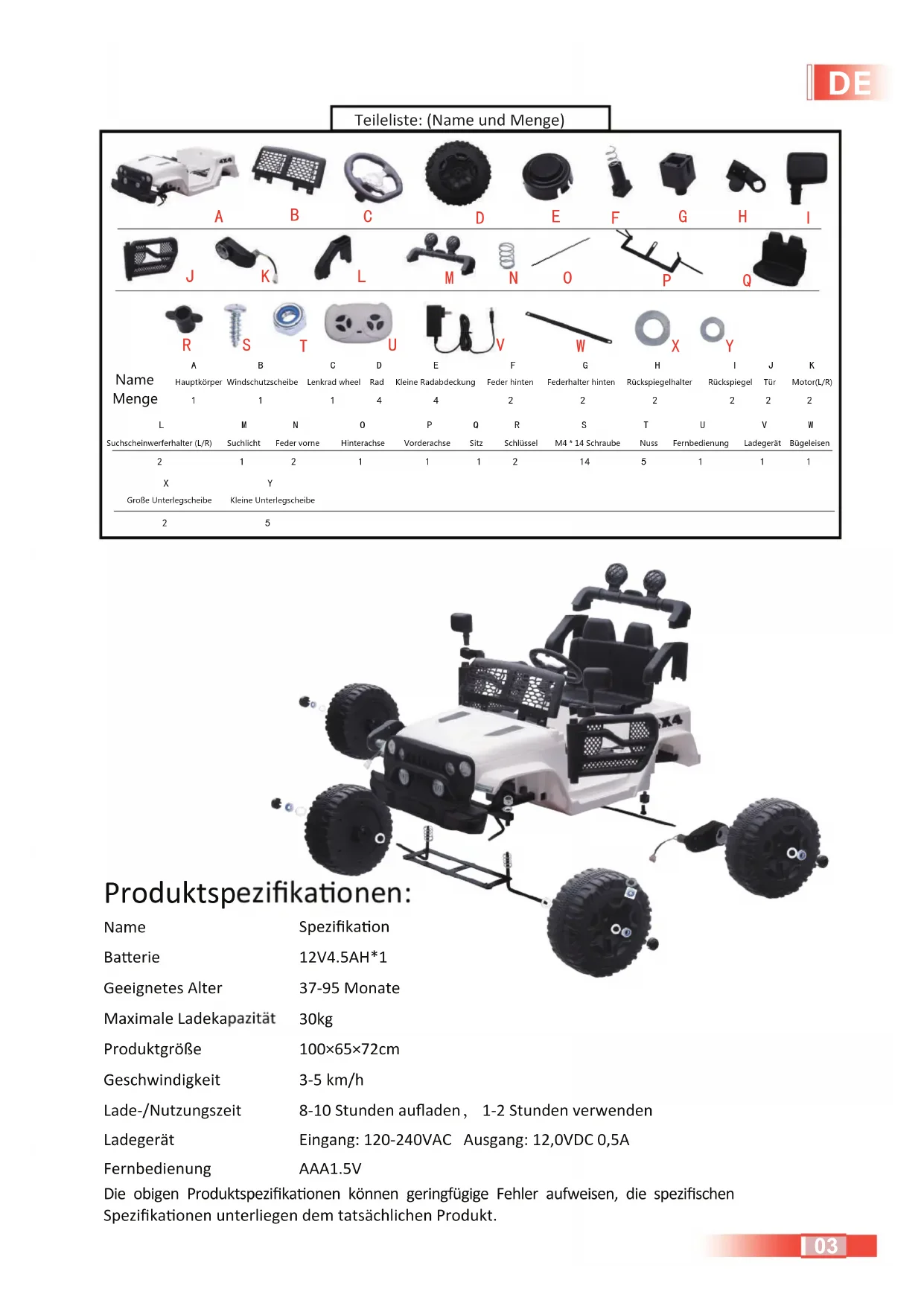

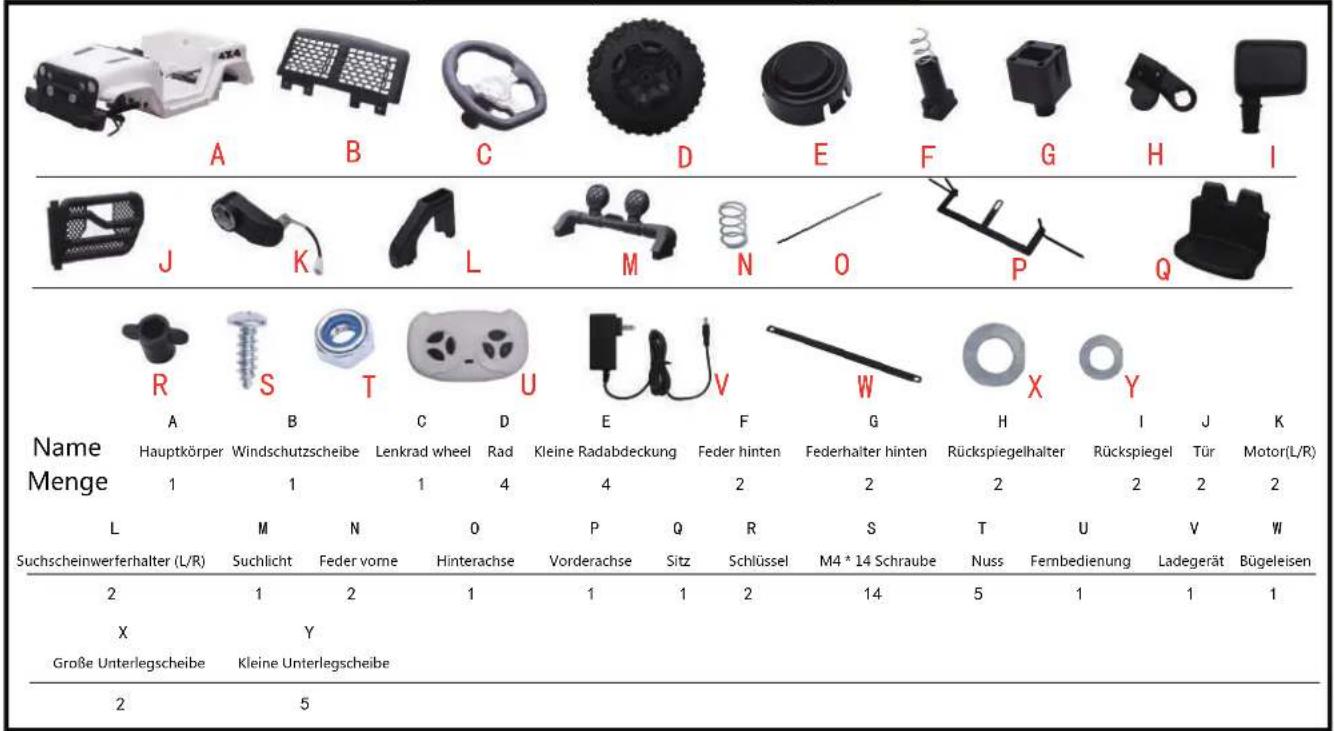

Teileliste: (Name und Menge)

ifikationen: Spezifikation 12V4.5AH*1

Produktspezifikationen:

Name Spezifikation

Batterie 12V4.5AH*1

Geeignetes Alter 37-95 Monate

Maximale Ladekapazität 30kg

Produktgröße 100×65×72cm

Geschwindigkeit 3-5 km/h

Lade-/Nutzungszeit 8-10 Stunden aufladen, 1-2 Stunden verwenden

Ladegerät Eingang: 120-240VAC Ausgang: 12,0VDC 0,5A

Fernbedienung AAA1.5V

Die obigen Produktspezifikationen können geringfügige Fehler aufweisen, die spezifischen Spezifikationen unterliegen dem tatsächlichen Produkt.

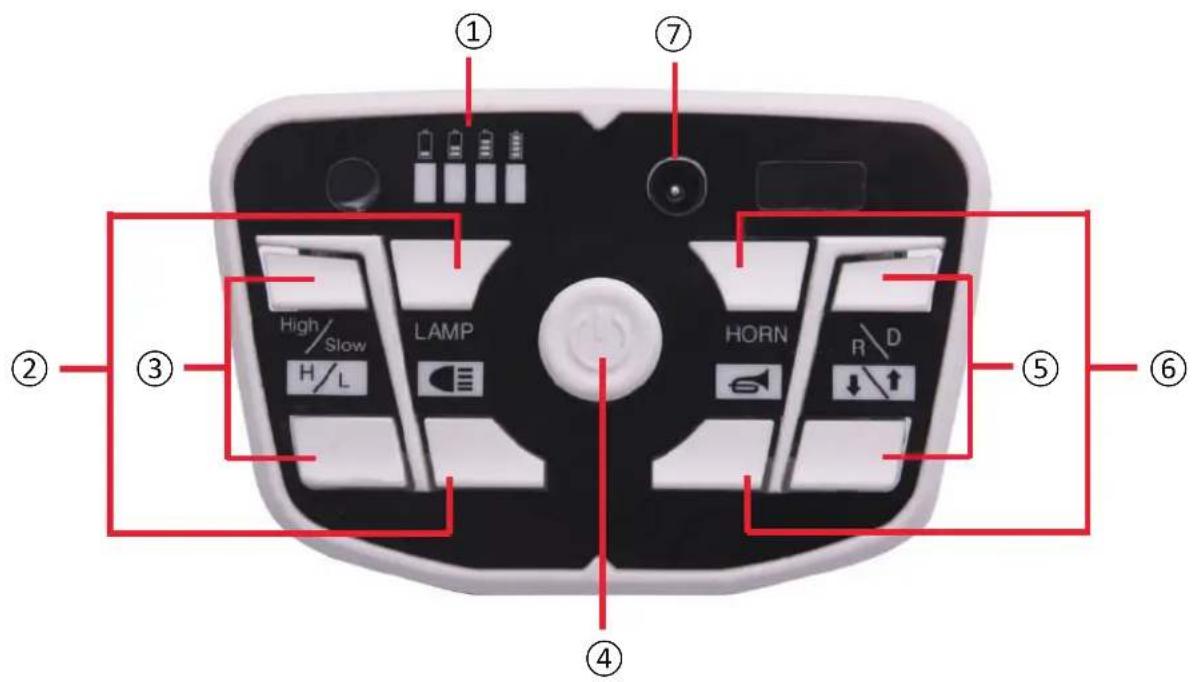

Funktion

① ⑦ ② ③ High/ Slow LAMP H/L HORN R/D ④ ⑤ ⑥

Tastenfunktion

① Leistungsanzeige

⑤ Vorwärts/Rückwärts

② Lichtsteuerung

⑥ Hornklang

③ Hohe/niedrige Geschwindigkeit

⑦ Ladeöffnung

④ Ein-/Aus-Taste

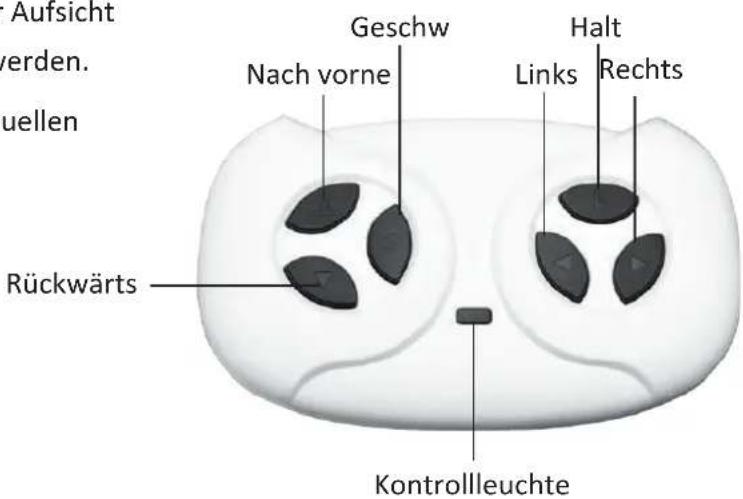

Fernbedienungsfunktion und Erklärung

• Schalten Sie den Vorwärtsknopf nicht schnell um, wenn das Auto fährt.
  • Die Fernbedienung kann normal verwendet werden, wenn die Batterien montiert sind.the motor.

• Die Fernbedienung sollte unter Aufsicht von Erwachsenen verwendet werden.

- Fernbedienung ist vor der manuellen Steuerung.

Aufsicht verden. euellen Geschw Nach vorne Halt Links Rechts Rückwärts Kontrollleuchte

So stellen Sie die R/C-Frequenz ein: Drücken Sie lange vorwärts und rückwärts 3 Sekunden lang gedrückt halten, und die Geschwindigkeitsanzeige blinkt. Dann schalten Sie das Gerät ein, die Geschwindigkeitsanzeige wird lang hell, was bedeutet, dass die Verbindung erfolgreich war. Wenn die Geschwindigkeitsanzeige keine Reaktion zeigt, bedeutet dies, dass die Verbindung fehlgeschlagen ist. Ersetzen Sie die Batterien und versuchen Sie es erneut.

Batteriebetrieb der Fernbedienung

• Nehmen Sie die Batterieabdeckung ab. Legen Sie zwei AAA1.5V-Fernbedienungsbatterien mit der richtigen Polarität ein.
• Neue und gebrauchte Batterien können nicht gemischt verwendet werden.
• Legen Sie die Batterien nicht mit falscher Polarität ein, da sie sonst kurzgeschlossen werden.
• Nicht wiederaufladbare Batterien können nicht wiederaufgeladen werden Verbrauchte Batterien sollten von Erwachsenen ersetzt werden.
• Der leere Akku darf nur von Erwachsenen gehandhabt und betrieben werden. Nicht von Kindern gespielt werden.

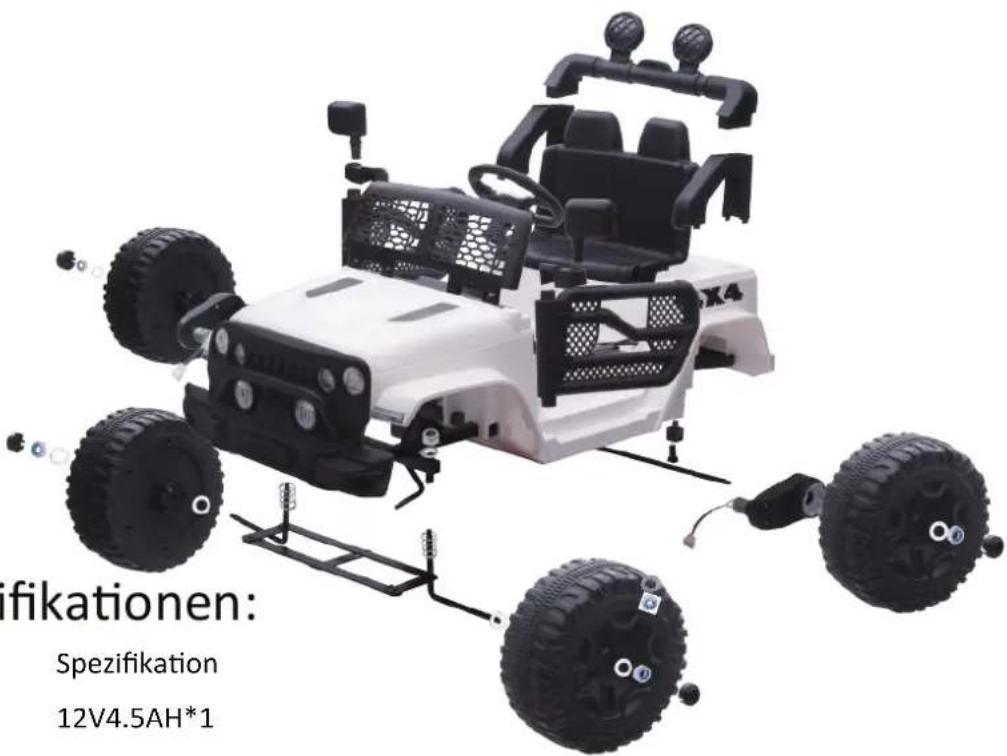

Diagramm der Installationsreihenfolge

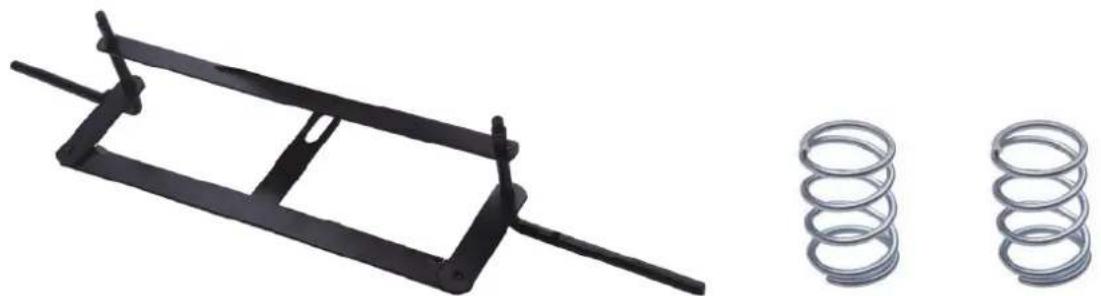

1. Vorderachse und vordere Federeinheit

Legen Sie zuerst das Flacheisen auf die Vorderachse. Setzen Sie 1 Stück vordere Feder auf jede Seite des Vierkantrohrs. Setzen Sie dann die Vorderachse in das Loch des Vierkantrohrs ein, fügen Sie 1 Unterlegscheibe hinzu und ziehen Sie die Mutter mit einem Schraubenschlüssel fest. Ebenso für die andere Seite. Der Richtungshebel sollte durch das Loch der Vorderachse geführt werden, dann 1 Stück Unterlegscheibe hinzufügen und mit einem Schraubenschlüssel die Mutter anziehen.

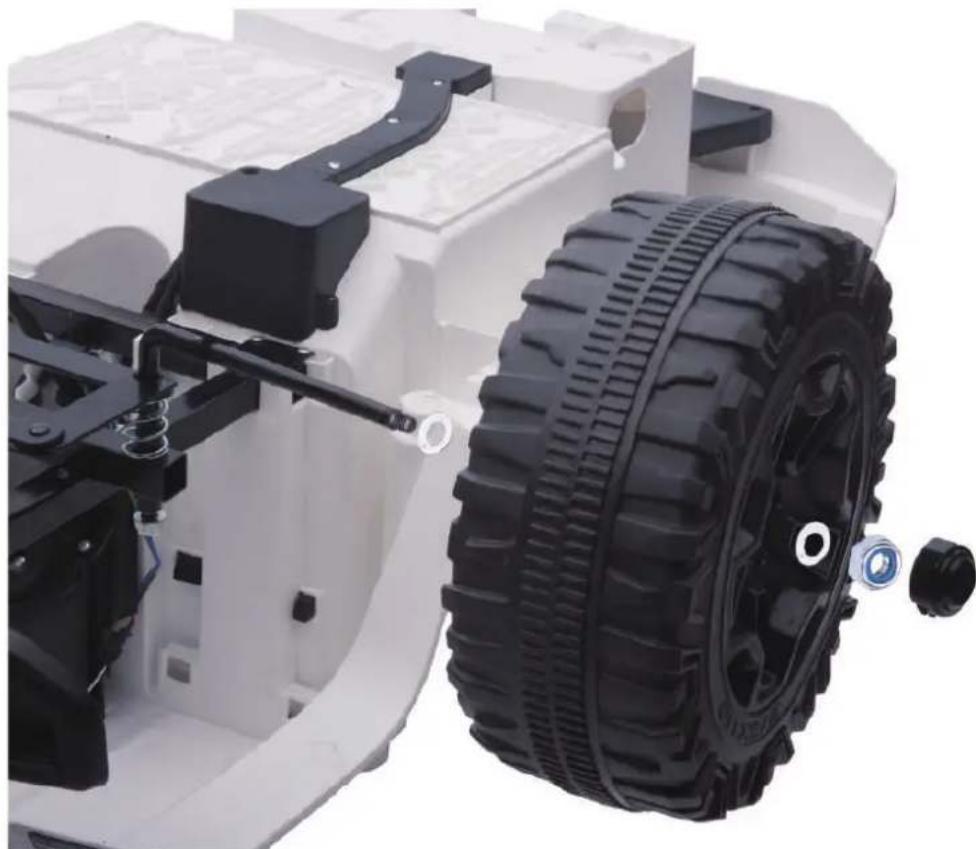

2. Vorderradbaugruppe

1 Stück große Unterlegscheibe, 1 Stück Rad, 1 Stück kleine Unterlegscheibe Schritt für Schritt hinzufügen, Mutter mit Schraubenschlüssel festziehen. Zum Schluss die kleine Radabdeckung aufsetzen. Auf der anderen Seite genauso.

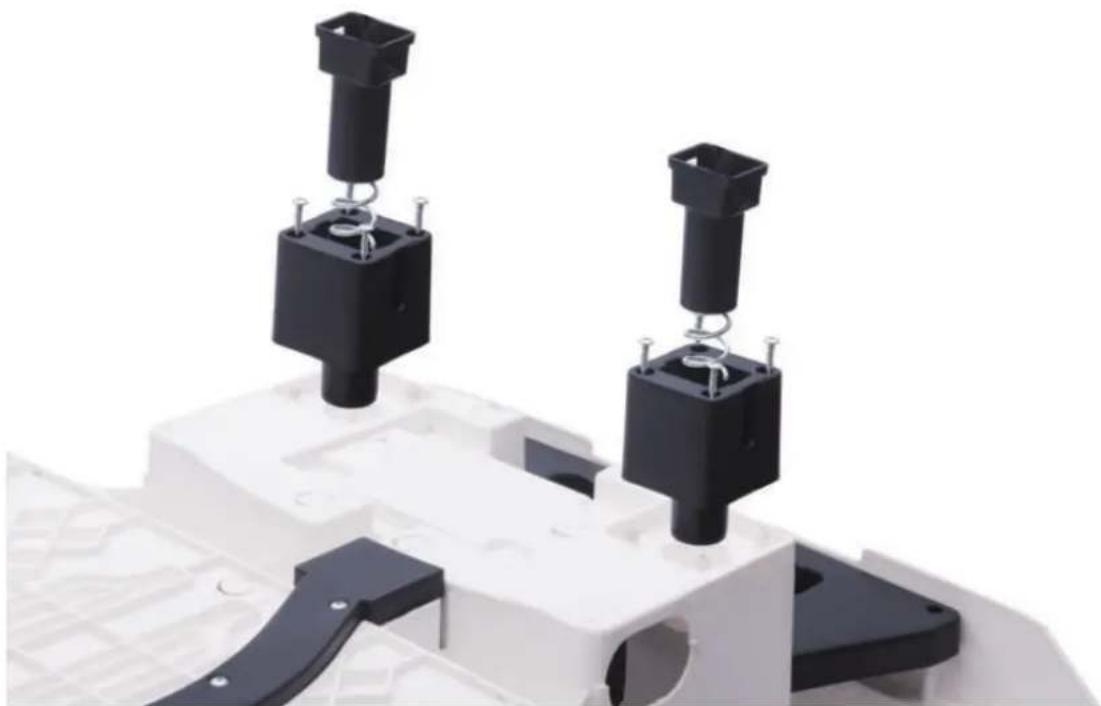

3.Hinterfeder und hintere Federhalterbaugruppe

Setzen Sie den hinteren Federhalter in den reservierten Platz an der Karosserie ein, verwenden Sie zum Festziehen 8 Stück M4 * 14. Setzen Sie dann die hintere Feder in das Loch des hinteren Federhalters ein.

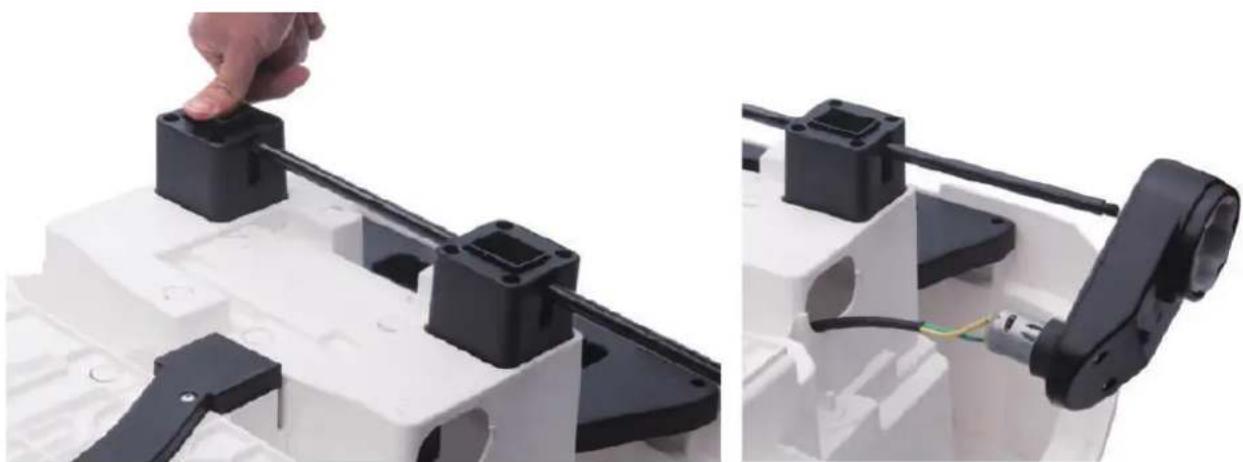

4.Hinterachse und Motorbaugruppe

Drücken Sie auf die hintere Feder und stecken Sie dann die Hinterachse durch die Löcher. Fügen Sie Schritt für Schritt 1 Motor, 1 Rad, 1 Unterlegscheibe hinzu und ziehen Sie die Mutter mit einem Schraubenschlüssel fest. Auf der anderen Seite genauso.

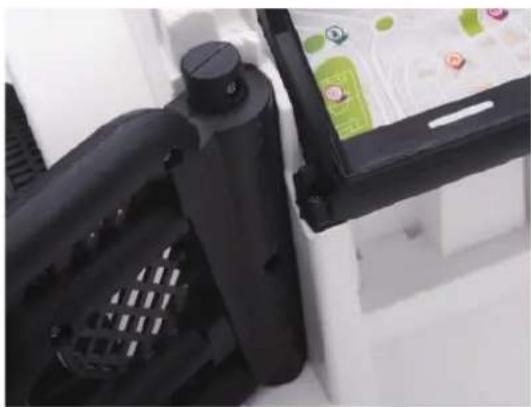

5.Tür- und Rückspiegelhalterbaugruppe

Setzen Sie die Tür in den reservierten Platz am Auto ein und setzen Sie dann den Rückspiegelhalter in den reservierten Platz am Auto und an der Tür ein. Verwenden Sie zum Festziehen 2 Stück M4 * 14-Schrauben. Auf der anderen Seite genauso.

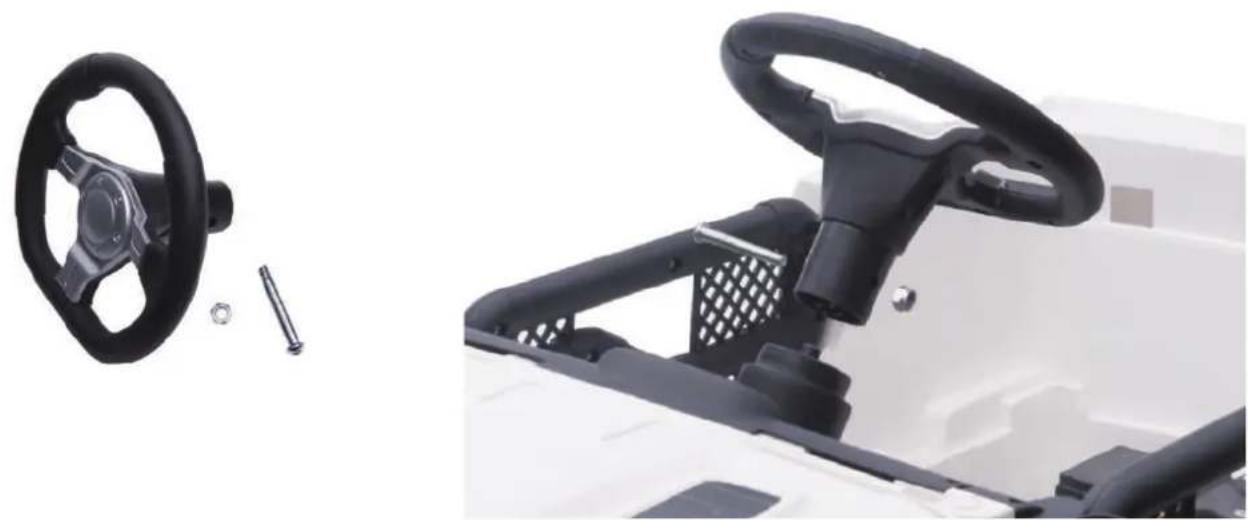

Lenkrad abschrauben, Lenkrad in Richtungshebel einsetzen, mit Schraube und Mutter festziehen.

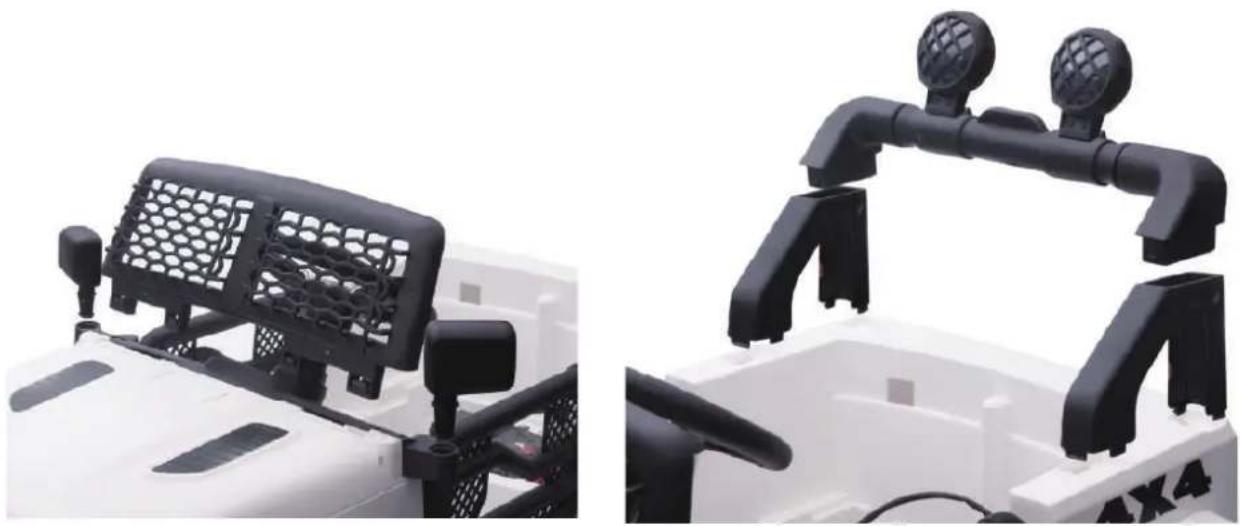

7. Windschutzscheibe, Rückspiegel, Suchscheinwerferhalter, Suchscheinwerferbaugruppe

Setzen Sie die Windschutzscheibe, den Rückspiegel und den Suchscheinwerferhalter in den reservierten Platz am Auto ein. Setzen Sie dann den Suchscheinwerfer ein und setzen Sie ihn in den Suchscheinwerferhalter ein.

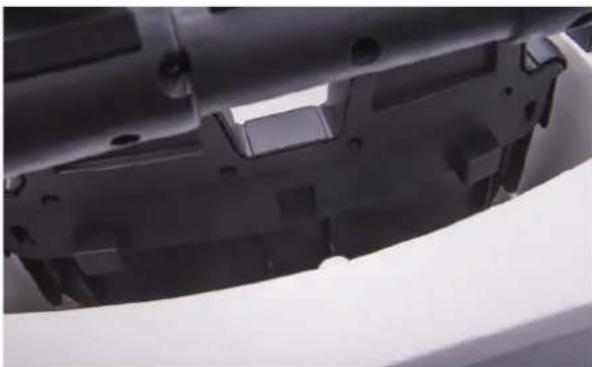

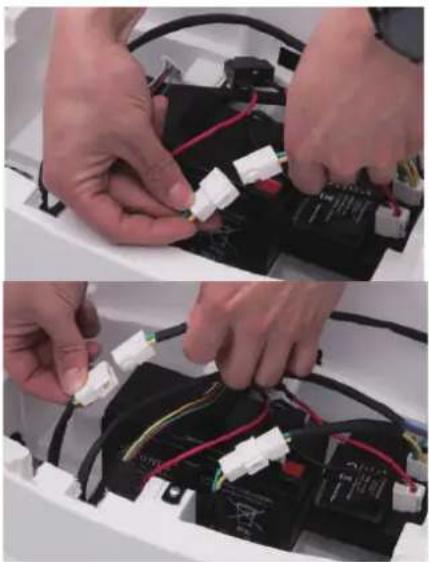

8.Motorleitung und Batterieleitungsanschluss

Schließen Sie die Motorleitung richtig an.

Verbinden Sie die rote Batterieleitung mit dem roten Anschluss.

Setzen Sie den Sitz in den reservierten Platz am Auto ein, usd 2 Stück M4 * 14 Schraube zum Anziehen.

• Bitte lesen Sie diese zur Sicherheit von Kindern sorgfältig durch.
• Montage und Einstellung müssen von Erwachsenen durchgeführt werden, Kinder fernhalten.
• Kinder unter 36 Monaten von Kleinteilen fernhalten.
• Ein sicherer Gurt ist ein Muss, wenn Kinder spielen. Nicht in der Nähe von Feuer sein.
• Erwachsene müssen das Spielen beibringen und dürfen Kinder zum Spielen nie alleine lassen.
• Stehen Sie nicht auf oder spielen Sie nicht, wenn Kinder auf das Fußpedal treten.
• Der Akku darf nur von Erwachsenen aufgeladen werden. Bitte laden Sie es zuerst auf, bevor Sie es verwenden.
• Halten Sie Kinder von Plastiktüten fern, es besteht Erstickungsgefahr.
• Verwenden Sie nur Ersatzteile, die vom Hersteller bereitgestellt werden.
• Ladegerät ist kein Spielzeug zum Spielen.
  • Die maximale Ladekapazität beträgt 30 kg. Nicht überladen.
  • Geeignetes Alter: 37-95 Monate.

Sicherheitsgebrauch

• Spielen Sie nicht auf Straßen, Wegen, Pisten oder Gräben.
• Ändern Sie nicht die Linie und fügen Sie dem Auto kein elektrisches Gerät hinzu. Spielen Sie das Auto im trockenen Bereich, nicht nass. Von Feuer fernhalten, sonst kann die Leitung beschädigt werden.
• Ein oder zwei Fahrer nur einmal. Überlasten Sie nicht. Die maximale Kapazität beträgt 30 kg.
• Schalten Sie das Gerät aus, wenn Sie es nicht verwenden. Wenn Sie längere Zeit nicht verwenden, ziehen Sie die Batterieleitung ab.
• Überprüfen Sie regelmäßig Akku, Ladegerät und andere Ersatzteile. Wenn Probleme auftreten, beheben Sie diese bitte vor dem Spielen.

Ladebenachrichtigung

• Für den ersten Gebrauch bitte 10 Stunden aufladen, da sonst der Akku beschädigt wird.
• Stecken Sie zuerst das Gleichstromkabel des Ladegeräts in die
• Ladeöffnung und dann das Ladegerät in die Steckdose.
• Auto kann nicht gespielt werden, wenn es aufgeladen wird.

• Jedes Mal, wenn es aufgeladen wird, laden Sie nicht länger als 18 Stunden auf.

• Es ist normal, dass Ladegerät und Akku während des Ladevorgangs warm werden (unter 60°).

• Nicht aufladen, wenn der Stecker nass ist oder einen Kurzschluss verursacht.
• Verwenden Sie nur das vom Hersteller bereitgestellte Ladegerät, da sonst Ladegerät und Akku beschädigt oder ein Kurzschluss verursacht wird.
• Bei längerer Nichtbenutzung berechnen Sie bitte mindestens 1 Mal pro Monat.

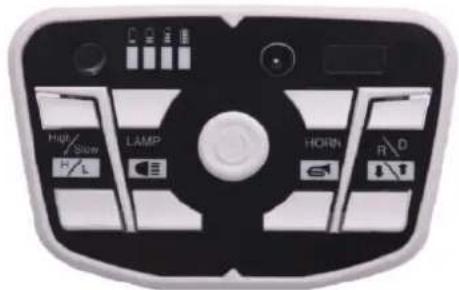

Die Ladeschritte sind wie folgt:

Schritt 1: Die Ladeöffnung befindet sich unter dem Lenkrad. Schritt 2: Stecken Sie den Ladestecker in die Steckeröffnung Schritt 3: Schließen Sie das Ladegerät an die Steckdose an.

Achtung: Das Auto darf nur von Erwachsenen aufgeladen werden. Auto ist während des Ladens unbrauchbar

Wartung und Service

• Überprüfen Sie regelmäßig Akku, Ladegerät und andere Ersatzteile.Wenn Probleme auftreten, beheben Sie diese bitte vor dem Spielen.
• Verwenden Sie zur Pflege der Eisenteile Schmieröl. Halten Sie das Fahrzeug von Feuer und Sonneneinstrahlung fern. Stellen Sie es auf einer ebenen Fläche ab, nicht auf Rückwärtsfahrt oder Gefälle.
• Parken Sie es drinnen und decken Sie es mit einem wasserdichten Tuch ab.
• Halten Sie das Auto von Feuer, wie Herd oder Heizung, oder Plastikschmelzen fern.
• Halten Sie sich von brennbaren Gegenständen fern, da es sonst zu einem Brandunfall kommen kann.
• Laden Sie es nach dem Gebrauch auf und dürfen nur von Erwachsenen durchgeführt werden. Wenn Sie es längere Zeit nicht verwenden, laden Sie es bitte einmal pro Monat auf, um den Akku zu schonen.
• Reinigen Sie das Fahrzeug nur mit einem trockenen Tuch. Verwenden Sie keine chemischen Lösungsmittel zum Abwischen von Kunststoffteilen. Waschen Sie es nicht bei Regen oder Schnee mit Wasser oder Wasser. Wasser beschädigt Motor, Elektrik oder Batterie.
• Bitte schalten Sie das Gerät nach jedem Gebrauch aus.
• Verwenden Sie nur das vom Hersteller bereitgestellte Ladegerät.
• Ändern Sie nicht die Struktur des Fahrzeugs oder die elektrische Leitung. Überprüfen Sie die Arbeit.
