BEDIENUNGSANLEITUNG DED7754 DEDRA

DURCHMESSER DER MONTAGEÖFFNUNG

5. Technische gegevens

5. Technische gegevens

Inhaltsverzeichnis 1.Bilder und Zeichnungen 2.Arbeitssicherheit 3.Bestimmung des Gerätes 4.Benutzungsbeschränkungen 5.Technische Daten 6.Vorbereitung zur Arbeit 7.Anschließen an das Netz 8.Einschalten des Gerätes 9.Benutzung des Gerätes 10.Laufende Bedienungstätigkeiten 11.Selbständige Fehlerbeseitigung 12.Komplettierung des Gerätes, Schlussbemerkungen

13. Teileverzeichnis für die Zusammenstellungszeichnung

14.Garantiekarte UE-Übereinstimmungsbescheinigung – dem Gerät als gesondertes Dokument beigefügt. Arbeitssicherheit - Broschüre beigefügt ACHTUNG Beim Gebrauch sind immer zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr grundsätzliche Sicherheitsmaßnahmen zu beachten. Die Bedienungsanleitung ist vor der ersten Inbetriebnahme sorgfältig und vollständig zu lesen. Bewahren Sie bitte die Bedienungsanleitung, Sicherheitshinweise und Konformitätserklärung sorgfältig auf. Äußerst strenge Beachtung der darin enthaltenen Sicherheitshinweise und Anweisungen wird sich positiv auf die Verlängerung der Lebensdauer Ihrer Fliesenschneidemaschine auswirken.

ÜBERSETZUNG DER ORIGINALANLEITUNG

2.Informationen zur Benutzung der vorliegenden Bedienungsanleitung Achtung Während der Arbeit sind unbedingt die Sicherheitshinweise zu beachten. Die Sicherheitshinweise sind dem Gerät als gesonderte Broschüre beigefügt und sie ist sorgfältig aufzubewahren, Bei Übergabe des Gerätes an weitere Nutzer sind auch die Bedienungsanleitung, die Sicherheitshinweise und die Konformitätserklärung mitzugeben. Die Firma Dedra Exim haftet nicht für Unfälle, zu denen es infolge der Nichtbeachtung der Sicherheitsmaßnahmen kommt. Alle Sicherheitshinweise und die Bedingungsanleitung sind sorgfältig zu lesen. Die Nichtbeachtung der Warnungen und der Anleitung kann einen elektrischen Schlag, Brand und/oder andere ernsthafte Verletzungen zu Folge haben. Alle Bedingungsanleitungen, Sicherheitshinweise und die Übereinstimmungserklärung für zukünftige Bedürfnisse sind aufzubewahren. 3.Bestimmung des Gerätes Die Holzkreissäge ist ein Produkt, das zum Schneiden von jeder Art Holz, Holzwerkstoffe (Sperrholz, Spanholzplatten u. ä.) Kunststoffe entwickelt wurde. Es wurde hier ein Abzugssystem für Sägespäne angewandt. Dadurch wurde die Zerstreuung des Abtrages während der Arbeit wesentlich eingeschränkt. Die Maschine erlaubt solche grundlegenden Schnittoperationen an Holzelementen durchzuführen wie: Längssägen, Quersägen, Sägen unter einem Winkel. Dirse wurden im weiteren Teil der Instruktion beschrieben. 4.BenutzungsbeschränkungenDie Holzkreissäge darf nur in Übereinstimmung mit den nachstehend „Zulässigen Arbeitsbedingungen“ verwendet werden. Die Maschine darf ausschließlich mit Kreissägen verwendet werden, die mit Wolframkarbidzähnen ausgestattet sind. Detaillierte Informationen sind im Teil „Empfohlene Kreissägen” enthalten. Es ist nicht zugelassen Kreissägen zu montieren, die zum Schneiden von anderen Werkstoffen (Metallen, Keramik, Karton-Gipsplatten usw.) bestimmt sind. Es ist auch untersagt, andere Werkstoffe zu schneiden, die kein Holz oder keine Kunststoffe sind. Eigenmächtige Änderungen am mechanischen und elektrischen Bau, jegliche Modifikationen, Bedienungstätigkeiten, die in der Bedienungsanleitung nicht beschrieben sind, werden als rechtswidrig behandelt und den Verlust der Garantiereche sowie der Übereinstimmungsbescheinigung zur Folge haben.

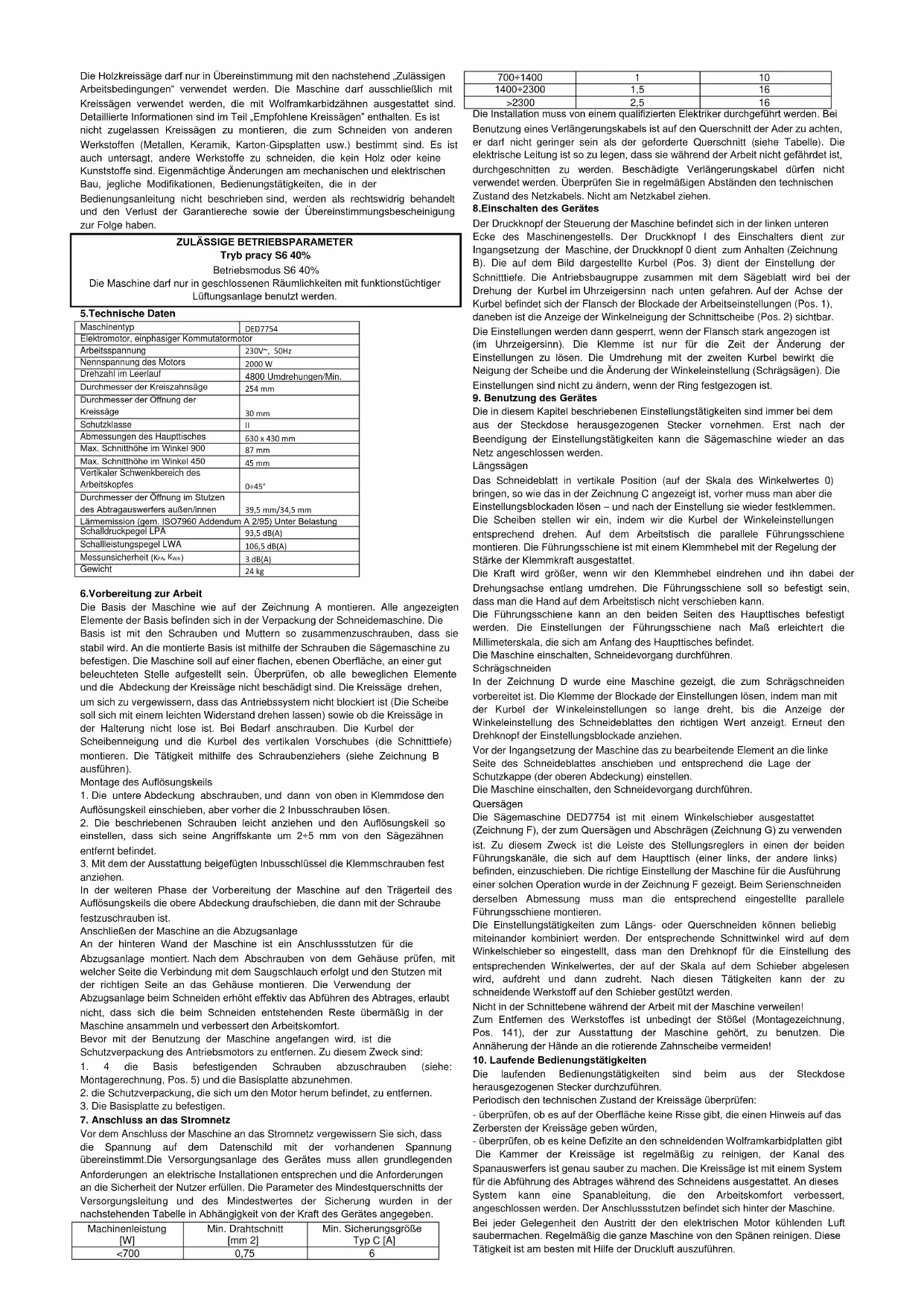

ZULÄSSIGE BETRIEBSPARAMETER

Tryb pracy S6 40% Betriebsmodus S6 40% Die Maschine darf nur in geschlossenen Räumlichkeiten mit funktionstüchtiger Lüftungsanlage benutzt werden. 5.Technische Daten

6.Vorbereitung zur Arbeit Die Basis der Maschine wie auf der Zeichnung A montieren. Alle angezeigten Elemente der Basis befinden sich in der Verpackung der Schneidemaschine. Die Basis ist mit den Schrauben und Muttern so zusammenzuschrauben, dass sie stabil wird. An die montierte Basis ist mithilfe der Schrauben die Sägemaschine zu befestigen. Die Maschine soll auf einer flachen, ebenen Oberfläche, an einer gut beleuchteten Stelle aufgestellt sein. Überprüfen, ob alle beweglichen Elemente und die Abdeckung der Kreissäge nicht beschädigt sind. Die Kreissäge drehen, um sich zu vergewissern, dass das Antriebssystem nicht blockiert ist (Die Scheibe soll sich mit einem leichten Widerstand drehen lassen) sowie ob die Kreissäge in der Halterung nicht lose ist. Bei Bedarf anschrauben. Die Kurbel der Scheibenneigung und die Kurbel des vertikalen Vorschubes (die Schnitttiefe) montieren. Die Tätigkeit mithilfe des Schraubenziehers (siehe Zeichnung B ausführen). Montage des Auflösungskeils

1. Die untere Abdeckung abschrauben, und dann von oben in Klemmdose den

Auflösungskeil einschieben, aber vorher die 2 Inbusschrauben lösen.

2. Die beschriebenen Schrauben leicht anziehen und den Auflösungskeil so

einstellen, dass sich seine Angriffskante um 2÷5 mm von den Sägezähnen entfernt befindet.

3. Mit dem der Ausstattung beigefügten Inbusschlüssel die Klemmschrauben fest

anziehen. In der weiteren Phase der Vorbereitung der Maschine auf den Trägerteil des Auflösungskeils die obere Abdeckung draufschieben, die dann mit der Schraube festzuschrauben ist. Anschließen der Maschine an die Abzugsanlage An der hinteren Wand der Maschine ist ein Anschlussstutzen für die Abzugsanlage montiert. Nach dem Abschrauben von dem Gehäuse prüfen, mit welcher Seite die Verbindung mit dem Saugschlauch erfolgt und den Stutzen mit der richtigen Seite an das Gehäuse montieren. Die Verwendung der Abzugsanlage beim Schneiden erhöht effektiv das Abführen des Abtrages, erlaubt nicht, dass sich die beim Schneiden entstehenden Reste übermäßig in der Maschine ansammeln und verbessert den Arbeitskomfort. Bevor mit der Benutzung der Maschine angefangen wird, ist die Schutzverpackung des Antriebsmotors zu entfernen. Zu diesem Zweck sind:

1. 4 die Basis befestigenden Schrauben abzuschrauben (siehe:

Montagerechnung, Pos. 5) und die Basisplatte abzunehmen.

2. die Schutzverpackung, die sich um den Motor herum befindet, zu entfernen.

3. Die Basisplatte zu befestigen.

7. Anschluss an das Stromnetz

Vor dem Anschluss der Maschine an das Stromnetz vergewissern Sie sich, dass die Spannung auf dem Datenschild mit der vorhandenen Spannung übereinstimmt.Die Versorgungsanlage des Gerätes muss allen grundlegenden Anforderungen an elektrische Installationen entsprechen und die Anforderungen an die Sicherheit der Nutzer erfüllen. Die Parameter des Mindestquerschnitts der Versorgungsleitung und des Mindestwertes der Sicherung wurden in der nachstehenden Tabelle in Abhängigkeit von der Kraft des Gerätes angegeben. Machinenleistung [W] Min. Drahtschnitt [mm 2] Min. Sicherungsgröße Typ C [A] <700 0,75

Die Installation muss von einem qualifizierten Elektriker durchgeführt werden. Bei Benutzung eines Verlängerungskabels ist auf den Querschnitt der Ader zu achten, er darf nicht geringer sein als der geforderte Querschnitt (siehe Tabelle). Die elektrische Leitung ist so zu legen, dass sie während der Arbeit nicht gefährdet ist, durchgeschnitten zu werden. Beschädigte Verlängerungskabel dürfen nicht verwendet werden. Überprüfen Sie in regelmäßigen Abständen den technischen Zustand des Netzkabels. Nicht am Netzkabel ziehen. 8.Einschalten des Gerätes Der Druckknopf der Steuerung der Maschine befindet sich in der linken unteren Ecke des Maschinengestells. Der Druckknopf I des Einschalters dient zur Ingangsetzung der Maschine, der Druckknopf 0 dient zum Anhalten (Zeichnung B). Die auf dem Bild dargestellte Kurbel (Pos. 3) dient der Einstellung der Schnitttiefe. Die Antriebsbaugruppe zusammen mit dem Sägeblatt wird bei der Drehung der Kurbel im Uhrzeigersinn nach unten gefahren. Auf der Achse der Kurbel befindet sich der Flansch der Blockade der Arbeitseinstellungen (Pos. 1), daneben ist die Anzeige der Winkelneigung der Schnittscheibe (Pos. 2) sichtbar. Die Einstellungen werden dann gesperrt, wenn der Flansch stark angezogen ist (im Uhrzeigersinn). Die Klemme ist nur für die Zeit der Änderung der Einstellungen zu lösen. Die Umdrehung mit der zweiten Kurbel bewirkt die Neigung der Scheibe und die Änderung der Winkeleinstellung (Schrägsägen). Die Einstellungen sind nicht zu ändern, wenn der Ring festgezogen ist.

9. Benutzung des Gerätes

Die in diesem Kapitel beschriebenen Einstellungstätigkeiten sind immer bei dem aus der Steckdose herausgezogenen Stecker vornehmen. Erst nach der Beendigung der Einstellungstätigkeiten kann die Sägemaschine wieder an das Netz angeschlossen werden. Längssägen Das Schneideblatt in vertikale Position (auf der Skala des Winkelwertes 0) bringen, so wie das in der Zeichnung C angezeigt ist, vorher muss man aber die Einstellungsblockaden lösen – und nach der Einstellung sie wieder festklemmen. Die Scheiben stellen wir ein, indem wir die Kurbel der Winkeleinstellungen entsprechend drehen. Auf dem Arbeitstisch die parallele Führungsschiene montieren. Die Führungsschiene ist mit einem Klemmhebel mit der Regelung der Stärke der Klemmkraft ausgestattet. Die Kraft wird größer, wenn wir den Klemmhebel eindrehen und ihn dabei der Drehungsachse entlang umdrehen. Die Führungsschiene soll so befestigt sein, dass man die Hand auf dem Arbeitstisch nicht verschieben kann. Die Führungsschiene kann an den beiden Seiten des Haupttisches befestigt werden. Die Einstellungen der Führungsschiene nach Maß erleichtert die Millimeterskala, die sich am Anfang des Haupttisches befindet. Die Maschine einschalten, Schneidevorgang durchführen. Schrägschneiden In der Zeichnung D wurde eine Maschine gezeigt, die zum Schrägschneiden vorbereitet ist. Die Klemme der Blockade der Einstellungen lösen, indem man mit der Kurbel der Winkeleinstellungen so lange dreht, bis die Anzeige der Winkeleinstellung des Schneideblattes den richtigen Wert anzeigt. Erneut den Drehknopf der Einstellungsblockade anziehen. Vor der Ingangsetzung der Maschine das zu bearbeitende Element an die linke Seite des Schneideblattes anschieben und entsprechend die Lage der Schutzkappe (der oberen Abdeckung) einstellen. Die Maschine einschalten, den Schneidevorgang durchführen. Quersägen Die Sägemaschine DED7754 ist mit einem Winkelschieber ausgestattet (Zeichnung F), der zum Quersägen und Abschrägen (Zeichnung G) zu verwenden ist. Zu diesem Zweck ist die Leiste des Stellungsreglers in einen der beiden Führungskanäle, die sich auf dem Haupttisch (einer links, der andere links) befinden, einzuschieben. Die richtige Einstellung der Maschine für die Ausführung einer solchen Operation wurde in der Zeichnung F gezeigt. Beim Serienschneiden derselben Abmessung muss man die entsprechend eingestellte parallele Führungsschiene montieren. Die Einstellungstätigkeiten zum Längs- oder Querschneiden können beliebig miteinander kombiniert werden. Der entsprechende Schnittwinkel wird auf dem Winkelschieber so eingestellt, dass man den Drehknopf für die Einstellung des entsprechenden Winkelwertes, der auf der Skala auf dem Schieber abgelesen wird, aufdreht und dann zudreht. Nach diesen Tätigkeiten kann der zu schneidende Werkstoff auf den Schieber gestützt werden. Nicht in der Schnittebene während der Arbeit mit der Maschine verweilen! Zum Entfernen des Werkstoffes ist unbedingt der Stößel (Montagezeichnung, Pos. 141), der zur Ausstattung der Maschine gehört, zu benutzen. Die Annäherung der Hände an die rotierende Zahnscheibe vermeiden!

10. Laufende Bedienungstätigkeiten

Die laufenden Bedienungstätigkeiten sind beim aus der Steckdose herausgezogenen Stecker durchzuführen. Periodisch den technischen Zustand der Kreissäge überprüfen: - überprüfen, ob es auf der Oberfläche keine Risse gibt, die einen Hinweis auf das Zerbersten der Kreissäge geben würden, - überprüfen, ob es keine Defizite an den schneidenden Wolframkarbidplatten gibt Die Kammer der Kreissäge ist regelmäßig zu reinigen, der Kanal des Spanauswerfers ist genau sauber zu machen. Die Kreissäge ist mit einem System für die Abführung des Abtrages während des Schneidens ausgestattet. An dieses System kann eine Spanableitung, die den Arbeitskomfort verbessert, angeschlossen werden. Der Anschlussstutzen befindet sich hinter der Maschine. Bei jeder Gelegenheit den Austritt der den elektrischen Motor kühlenden Luft saubermachen. Regelmäßig die ganze Maschine von den Spänen reinigen. Diese Tätigkeit ist am besten mit Hilfe der Druckluft auszuführen. Maschinentyp DED7754 Elektromotor, einphasiger Kommutatormotor Arbeitsspannung 230V~, 50Hz Nennspannung des Motors 2000 W Drehzahl im Leerlauf 4800 Umdrehungen/Min. Durchmesser der Kreiszahnsäge 254 mm Durchmesser der Öffnung der Kreissäge 30 mm Schutzklasse

Abmessungen des Haupttisches 630 x 430 mm Max. Schnitthöhe im Winkel 900 87 mm Max. Schnitthöhe im Winkel 450 45 mm Vertikaler Schwenkbereich des Arbeitskopfes 0÷45° Durchmesser der Öffnung im Stutzen des Abtragauswerfers außen/innen 39,5 mm/34,5 mm Lärmemission (gem. ISO7960 Addendum A 2/95) Unter Belastung Schalldruckpegel LPA 93,5 dB(A) Schallleistungspegel LWA 106,5 dB(A) Messunsicherheit (K

3 dB(A) Gewicht 24 kgRegelmäßig alle beweglichen Teile mit dem Maschinenöl schmieren (man kann z.B. WD40 verwenden) Beim Schneiden mit einem großen Vorschub wird sich die Sägemaschine wegen der eingesetzten Sicherung (die Vorgehensweise ist im Pkt. 8 beschrieben 8) ausschalten. Befestigung, Auswechseln der Kreissäge Den Stecker aus der Steckdose herausziehen. Die Schutzkappe demontieren. Die Kunststoffabdeckung des Sägeblattes (es sind 3 Schrauben abzuschrauben. Mit Hilfe von zwei Schlüsseln, die zu der Ausstattung der Sägemaschine gehören, ist die Anpressmutter der Kreissäge abzuschrauben. Mit den Schlüssel nur an diesen Stellen greifen, die auf der Zeichnung H mit Pfeilen gekennzeichnet sind. Den Außenring herunterschieben. Die Säge von der Spindel herunternehmen. Eine neue Säge einsetzen und sie befestigen, dabei in der umgekehrten Reihenfolge vorgehen. Das Auswechseln der Kreissäge ist ganz vorsichtig durchzuführen. Eine neue Säge ist sehr scharf und beim Anziehen besteht die Gefahr, sich an der Hand zu verletzen. Der Fall der Säge auf einen harten Untergrund hat immer das Ausbrechen der Zahnplatte zur Folge. Bei der Demontage der Kreissäge darf man auf keinen Fall mit den Schlüsseln nach der Spindel von der Seite des Innenringes greifen. Dieses Fragment der Maschine ist für die präzise Einstellung der Schnittscheibe verantwortlich. Die Verwendung eines selbstklemmenden Schlüssels (mit einer großen Klemmkraft) verursacht die Verformung der die Lage der Kreissäge feststellenden Flächen. Sogar minimale Verformungen verursachen eine Verschlechterung und sogar den Verlust an Gebrauchseigenschaften. Die Garantieansprüche, die auf eine solche Vorgehensweise bzw. Bedienung zurückzuführen sind, werden nicht anerkannt. Jeder Wechsel der Säge ist für die genaue Reinigung der Kammer der Kreissäge und zum Einschmieren von beweglichen Elementen, die sich dort befinden, wahrzunehmen. Bei Verschleiß des mittleren Teiles des Arbeitstisches (infolge der Beschädigungen während des Schneidens) ist die Kreissäge zum Service zwecks Austusches abzugeben. Eigenmächtiger Austausch ist für den Benutzer gefährlich. Empfohlene Kreissägen Werkseitig ist die Sägemaschine mit einer Kreissäge mit dem Durchmesser von 254 mm, einer Öffnung 30 mm und Zahnanzahl 40 ausgestattet. Das beschriebene Schneideblatt hat die Katalognummer H25040. Die Sägemaschine kann mit Kreissägen mit einer größeren Zahlanzahl (60 Zähne - H25060, 80 Zähne - H25080) ausgestattet werden. Die Konstruktion der Sägemaschine ist an die Arbeit mit den Kreissägen DEDRA angepasst. Es ist zulässig andere Produzenten einzusetzen, jedoch unter der Bedingung, dass die Stärke des Sägekörpers ca. 2,1 mm, und die Zahnbreite 2,8 mm.

11. Selbständige Fehlerbeseitigung

Problem URSACHE LÖSUNG Die Maschine funktioniert nicht Das Versorgungskabel ist falsch angeschlossen oder beschädigt Den Stecker tiefer in die Steckdose eindrücken, das Versorgungskabel überprüfen In der Steckdose gibt es keine Netzspannung Die Spannung in der Steckdose überprüfen, überprüfen, ob die Sicherung angesprochen hat Beschädigter Einschalter Den Schalter gegen einen neuen austauschen Es hat die Überlastungssicherung angesprochen Paar Minuten abwarten, den Sicherungsdruckknopf eindrücken, die Maschine in Gang setzen Der Motor überhitzt sich Verstopfte Lüftungsöffnungen Lüftungsöffnungen reinigen Die Maschine startet mit Not Die Kammer der Kreissäge ist mit Sägespänen gefüllt, weil das Abzugssystem für Sägespäne nicht durchgängig ist Den Kanal des Spanauswerfers reinigen Festgefressene Motorlager Die Sägemaschine zur Reparatur abgeben Die Maschine verliert nach einem längeren Betrieb an Leistung, beim Schneiden riecht es nach verbranntem Holz Stumpfe Kreissäge Die Kreissäge gegen eine neue austauschen

12. Lieferumfang des Geräts, Schlussbemerkungen

1. Gehäuse der Sägemaschine - 1 Stk. 2. Verlängerung der Tischlänge - 1 Stk. 3.

Verlängerung der Tischbreite - 2 Stk. 4. Queranschlag - 1 Stk. 5. Sägeblattschutz - 1 Stk. 6. Parallelanschlag - 1 Stk. 7. Führungsschiene - 1 Stk. 8. Beine der Sägemaschine - 4 Stk. 9. Horizontale Stützen der Beine - 4 Stk. 10. Seitenstützen der Tischverlängerung - 4 Stk. 11. Stabilisator - 2 Stk. 12. Stößel - 1 Stk. 13. Gummifüße - 4 Stk. 14. Mutter 6 mm - 32 Stk. 15. Federnde Unterlegscheiben 6 mm - 24 Stk. 16. Flache Unterlegscheiben 6 mm - 24 Stk. 17. Schrauben mit rundem Kopf 6x12 mm - 24 Stk. 18. Schrauben mit Sechskantkopf 6 mm, mit flacher und federnder Unterlegscheibe - 12 Stk. 19. Schlüssel: Inbusschlüssel - 1 Stk., flacher - 1 Stk Schlussbemerkungen Bei Bestellung der Ersatzteile geben Sie di Nummer der PARTIE an, die auf dem Betriebsschild angebracht ist. Wir bitten, den beschädigten Teil beschreiben, indem Sie den angenäherten Einkaufstermin des Gerätes bekannt geben. Während der Garantiezeit werden Reparaturen nach den in der Garantiekarte angegebenen Grundsätzen ausgeführt. Das reklamierte Produkt übergeben Sie zwecks Reparatur am Einkaufsort (der Verkäufer ist dazu verpflichtet, das reklamierte Produkt entgegenzunehmen) oder übersenden es an den Zentralen Service von DEDRA - EXIM. Wir bitten Sie, die durch den Importeuer ausgestellte Garantiekarte beizufügen. Ohne dieses Dokument wird die Reparatur wie eine Reparatur nach dem Ablauf der Garantie behandelt. Nach Ablauf der Garantiezeit wird die Reparatur durch den Zentralen Service ausgeführt. Das beschädigte Produkt ist an den Service zu schicken (die Versandkosten werden durch den Benutzer getragen).

13. Teileverzeichnis auf Explosionszeichnung

1. Profil der Führungsschiene - 1 Stk.

2. Sechskantschraube - 12 Stk.

3. selbstblockierende Mutter - 16 Stk.

4. Arbeitstisch - 1 Stk.

5. Einsatz im Tisch - 1 Stk.

6. Schraube mit Kegelkopf M5 x10 - 2 Stk.

7. Schraube mit Kreuzkopf M6 x12 - 2 Stk.

9. Flache Nieten mit runden Köpfen - 23

10. Griff des Stößels 1 - 1 Stk.

11. Griff des Stößels 2 - 1 Stk.

12. selbstblockierende Schraube M3.5x16 -

13. Störschutzfilter - 1 Stk.

14. Kondensator - 1 Stk.

15. Gehäuse des Einschalters - 1 Stk.

16. Schraube mit Kreuzkopf M6x12 - 6 Stk.

17. Unterlegscheibe φ6 – 6 Stk.

18. Zahngetriebe - 2 Stk.

19. Netzkabel – 1 Stk.

20. Schraube mit Kreuzkopf M5x12 - 2 Stk.

21. Schelle - 1 Stk.

22. Knickschutz - 1 Stk.

23. Schraube mit Kreuzkopf M5x10 - 2 Stk.

24. Winkelprofil - 1 Stk.

25. selbstblockierende Mutter M5 - 4 Stk.

26. Gehäuse der Sägemaschine - 1 Stk.

27. Winkelskala - 1 Stk.

28. Zahnstange - 1 Stk.

29. Pflugschraube M4x10 - 3 Stk.

30. Kabel-Befestigung - 1 Stk.

31. Einschalter - 1 Stk.

36. Viereck-Schraube M6x12 - 24 Stk.

40. Gummifuß – 4 Stk.

41. Antriebwerk – 1 Stk.

44. Druckplatte des Keils - 1 Stk.

45. Sechskantschraube mit Flansch - 4 Stk.

49. Befestigungsschraube der Scheibe - 1

50. untere Abschirmung der Scheibe - 1

51. Drehbare Abschirmung - 1 Stk.

55. Selbstblockierende Schraube M3.5x10

56. Schraube mit Kreuzkopf M5x10 - 3 Stk.

57. Stützring - 1 Stk.

58. Führungsschiene des Spaltkeils - 1 Stk.

63. Stahlführungsschiene - 1 Stk.

64. Abstandshalter - 1 Stk.

65. Schraube mit Kreuzkopf M4x20 - 2 Stk.

66. Kontermutter - 1 Stk.

67. Stütze des Höhenreglers - 1 Stk.

68. Zahnrad - 2 Stk.

69. Schaft des Reglers - 1 Stk.

72. Schraube mit Kreuzkopf M5x16 - 1 Stk.

73. Regler der Sperrung - 1 Stk.

74. Schraube mit Kreuzkopf M4x10 - 1 Stk.

75. Anzeige - 1 Stk.

76. Sechskantschraube M5 x10 - 5 Stk.

77. federnde Unterlegscheibe φ5 – 7 Stk.

78. Montageplatte der Regler- 1 Stk.

79. obere Abschirmung der Scheibe - 1

80. Hilfstisch 1 - 2 Stk.

81. kurze Stütze - 4 Stk.

82. Sechskantschraube M6x14 - 18 Stk.

85. Blende der Führungsschiene 3 - Stk. 1

86. kurze Führungsschiene - 1 Stk.

87. Blende der Führungsschiene 2 - Stk. 1

88. Blende der Führungsschiene 1 - Stk. 2

89. Sechskantschraube M6 x30 - 2 Stk.

90. Führungsstab - 1 Stk.

91. Anzeige des Winkelanschlags - 1 Stk.

92. Schraube mit Unterlegscheibe M4x8 - 1

97. Anzeige - 1 Stk.

98. Befestigungsschaft der

Führungsschiene - 2 Stk.

100. Blende der Stütze - 1 Stk.

101. lange Führungsschiene - 1 Stk.

102. Sechskantschraube M5x14 - 2 Stk.

107. Hilfstisch 2 - 1 Stk.

108. Befestigungsschaft der Abschirmung

1.Wir garantieren ordnungsgemäßes Funktionieren des Produktes, gemäß den in der Bedienungsanleitung beschriebenen technischen und Verwendungsbedingungen. Auf das Gerät gewähren wir 24 Monate Garantie, gerechnet ab dem Kaufdatum auf dem vorliegenden Dokument. Die Garantie gilt im ganzen Gebiet der Bundesrepublik Deutschland und der EU. Die Adressen der Servicestellen in jeweiligen Ländern sind auf der Seite www.dedra.pl zugänglich. Im Falle, wenn im jeweiligen Land keine Servicestelle vorhanden ist, werden die Garantieverpflichtungen von der Zentralservicestelle erfüllt. Eine Reklamation ist schriftlich während der Dauer der Garantiezeit zu melden. 2.Dem Garanten steht das Recht zur Wahl der Art und Weise der Befriedigung der Garantieansprüche (unentgeltliche Reparierung, Austausch des Produkts gegen ein neues oder Rücktritt vom Vertrag) zu. 3.Die Garantie umfasst ausschließlich Beschädigungen, die während der Garantiezeit entstanden und auf Ursachen, die im verkauften Produkt liegen, oder die durch schlechte Herstellungstechnologie entstandenen Unrichtigkeiten zurückzuführen sind. 4.Die innerhalb der Garantiezeit entdeckten Mängel werden von DEDRA-EXIM nicht später als innerhalb von 14 Werktagen ab Lieferung zur Servicestelle behoben werden. Die Reparaturzeit kann verlängert werden, im Falle wenn die zur Durchführung der Reparatur notwendigen Teile bestellt werden müssen, wovon der Kunde benachrichtigt wird. 5.Das beanstandete Produkt ist an die Verkaufsstelle zu liefern. Die Voraussetzung für die Garantieannahme ist das Vorlegen von - der korrekt ausgefüllten Garantiekarte, -eines Belegs, der den Einkauf bestätigt und Einkaufsdatum enthält (z.B. Kassenbeleg, Rechnung), -Lieferung des kompletten Geräts gemäß dem Punkt „Komplettierung“ in der Bedienungsanleitung. 6.Die Garantie umfasst keine Mängel, die auf folgendes zurückzuführen sind: -zweckwidrige Verwendung oder Verwendung zuwider der Betriebsanleitung, - Überlastung des Geräts, die zur Beschädigung des Motors, der Elemente der mechanischen Übertragungseinrichtung oder sonstigen Elementen des Geräts führt, -Vornahme der Reparaturen durch unbefugte Personen, -dokonywania modyfikacji w konstrukcji, -mechanische, physische, chemische Beschädigungen oder solche, die durch äußere Einwirkungen und Faktoren oder Verschmutzung der Mikroumwelt verursacht wurden -Beschädigungen, die infolge der Montage von falschen Teilen oder Zubehör, Verwendung von falschen Schmierstoffen, Ölen oder Wartungsmitteln entstanden sind. 7.Die Garantie umfasst nicht die üblichen Verschleißteile wie: thermische Sicherungen, elektrographische Bürsten, Antriebsleinen, Keilriemen, Werkzeughalter, Akkus, arbeitende Elemente von Elektrogeräten (Kreissägen, Bohrer, Fräsen usw.) 8.Das Typenschild des Gerätes muss lesbar sein. Das beanstandete Produkt ist vor Transportschäden zu schützen. Soweit möglich, in Originalverpackung liefern.
