| Produkttyp | Handdruckspritze |
| Marke | Gardenline |
| Modell | GLPS 15 |
| Maximale Füllkapazität | 1,5 L |
| Gesamtvolumen | 2 L |
| Volumendurchsatz | 0,7 l/min |
| Maximaler Betriebsdruck | 3 bar |
| Maximale Betriebstemperatur | 40 °C |
| Sprühwinkel der Düsen | 60° max. |
| Reaktionskraft an der Düse | Weniger als 5 N |
| Leergewicht | 0,39 kg |
| Behältermaterial | Kunststoff |
| Vorgesehene Verwendung | Wasser, Pflanzenschutzmittel, Desinfektionsmittel, Flüssigdünger |
| Verbotene Verwendung | Saure, ätzende, entflammbare Flüssigkeiten, Öle, Lacke, Lasuren |
| Druckaufbau | Handpumpe (max. 40 Hübe) |
| Sprühstopp | Auslösehebel loslassen |
| Reinigung | Nach jedem Gebrauch mit klarem Wasser ausspülen |
| Lagerung | Trocken, frostfrei und schattig (5-30 °C) |
| Garantie | 3 Jahre (Verschleißteile: 6 Monate) |
| Mitgeliefertes Zubehör | Trichter, verstellbare Düse |
Häufig gestellte Fragen - GLPS 15 Gardenline
Benutzerfragen zu GLPS 15 Gardenline
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Hochdruckreiniger kostenlos im PDF-Format! Finden Sie Ihr Handbuch GLPS 15 - Gardenline und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. GLPS 15 von der Marke Gardenline.
BEDIENUNGSANLEITUNG GLPS 15 Gardenline
03 Sicherheitshinweise
07 Lieferumfang
08 Gerätebeschreibung
09 Verwendung
11 Vor Inbetriebnahme
12 Bedienung
13 Informationen
15 Garantieurkunde AT
16 Garantieurkunde CH

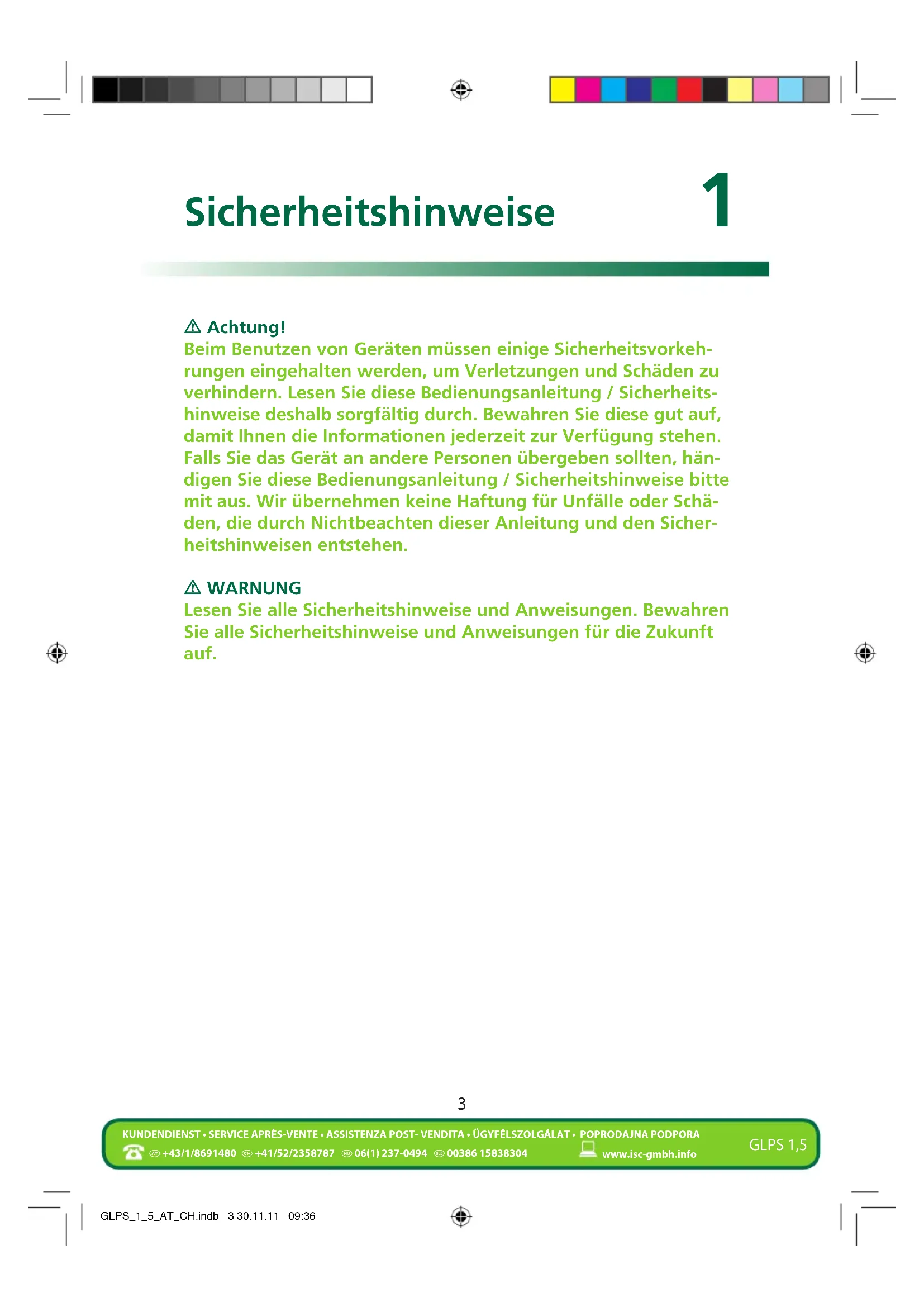

Sicherheitshinweise
1
⚠️ Achtung!
Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.
⚠️ WARNING
Lesen Sie alle Sicherheitshinweise und Anweisungen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
1. Sicherheitshinweise:
- Pflanzenschutzmittel dürfen auf Freilandflächen nur angewandt werden, soweit diese landwirtschaftlich, forstwirtschaftlich oder gärtnerisch genutzt werden. Sie dürfen jedoch nicht in oder unmittelbar an oberirdischen Gewässern und Küstengewässern angewandt werden.
- Der Zugriff von Kindern ist durch geeignete Maßnahmen zu verhindern.
- Verstopfte Düsen oder Kleinteile nicht mit dem Mund ausblasen.
- Verstopfte Düsen nur mit geeignetem Düsendraht oder geeignetem Reinigungsmittel reinigen.
- Sprühmittel immer nach den Anweisungen des Herstellers mischen und verarbeiten.
- Nur soviel Spritzflüssigkeit ansetzen, wie benötigt wird.
- So befüllen, dass nichts vorbeiläuft und nichts zurückspritzt.
- Sprühen Sie nicht auf Menschen, Tiere oder in Gewässer.
- Beim Sprühen von Pflanzenschutzmitteln und Schädlingsbekämpfungsmitteln immer Schutzkleidung tragen, da beim Versprühen feine Tröpfchen entstehen.
- Während der Arbeit mit Pflanzenschutzmitteln nicht essen, rauchen und trinken.
- Beim Befüllen aus dem Leitungsnetz den Füllschlauch nicht ohne Sicherheitsvorkehrungen in die Spritzflüssigkeit ein-tauchen lassen.
- Entnahme aus Oberflächengewässern nur nach amtlicher Genehmigung und bei Vermeidung aller Verunreinigungen.
- Beachten Sie die Windrichtung und sprühen Sie niemals gegen den Wind. Vermeiden Sie die Abtrift der Sprühflüssigkeit auf nicht zu behandelnde Flächen.
- Nach Abschluss der Arbeit Hände und Gesicht gründlich reinigen.
-
Nach jeder längeren Außerbetriebnahme und erneuter Inbetriebnahme soll das Sprühgerät auf eventuelle Beschädigungen untersucht werden.
• Defekte Teile bitte sofort austauschen. -
Verwenden Sie nur Original-Ersatzteile.
- Das Gerät im befüllten und ungefüllten Zustand nicht in der prallen Sonneneinstrahlung stehen lassen.
- Im Winter das Gerät komplett säubern und trocken halten damit keine Frostbeschädigungen auftreten können.
- Für Schäden, die durch unsachgemäße Reparaturen und unsachgemäße Handhabung bzw. Verfremdung der Anwendungsbereiche hervorgerufen werden, können wir keine Haftung übernehmen.
- Bitte beachten Sie die Sicherheitsdatenblätter für chemische Stoffe und Zubereitungen gemäß DIN 52 900 „DIN-Sicherheitsdatenblatt für chemische Stoffe und Zubereitungen“ und das AID Merkblatt 2079 „Befüllen von Pflanzenschutzgeräten“
Zu den Pflanzenschutzmitteln gehören z.B. Herbizide, Insektizide, Fungizide und Wachstumsregler sowie Stoffe, die dazu bestimmt sind, diesen Mitteln bei ihrer Anwendung zugesetzt zu werden, um ihre Eigenschaften oder ihre Wirkungsweise zu verändern.
- Zu Beginn jeder Saison und bei regelmäßigem Gebrauch mindestens monatlich einmal das Gerät auf Dichtigkeit und Funktionstauglichkeit aller Teile bei 3 bar Betriebsüberdruck in Betrieb und Ruhestellung prüfen.
- Wichtiger Hinweis: Starke Beanspruchung aufgrund der Betriebsweise (einschl. des Transports zum Einsatzort und der Aufbewahrung bei Nichtbenutzung), Umgebungseinflüsse (des Einsatzortes und des Aufbewahrungsortes bei Nichtbenutzung), mangelhafte Wartung und Pflege können zu vorzeitigem Verschleiß des Gerätes führen. Es sollte daher vor jeder Benutzung auf sicheren und betriebsfähigen Zustand, zumindest jedoch auf äußerlich erkennbare Schäden geprüft werden.
Insbesondere bei Auftreten sicherheitsbedenklicher Mängel, jedoch mindestens alle 5 Jahre haben Sachkundige, am besten ein Wartungsdienst zu prüfen, ob ein gefahrloser Betrieb weiterhin möglich ist.

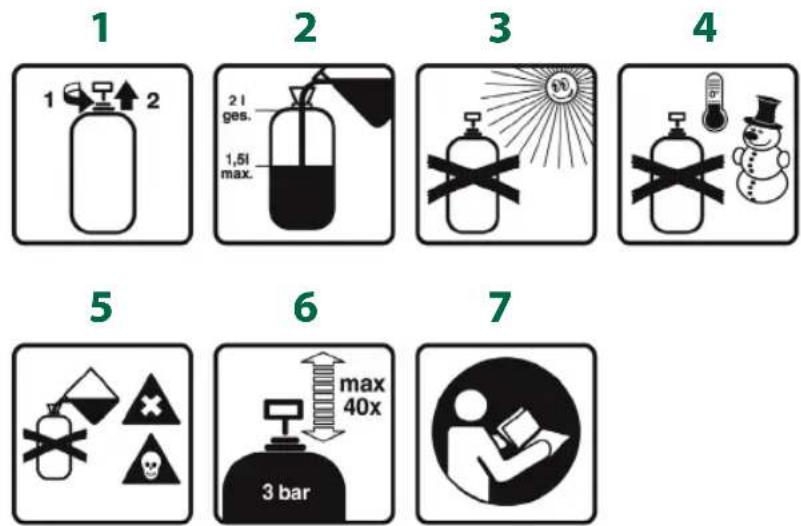

Erklärung des Hinweisschildes auf dem Gerät
- Behälter nach links abschrauben und Pumpenkopf entfernen.
- Maximal 1,5 Liter Sprühflüssigkeit einfüllen. Trichter verwenden.
- Mit Druck beaufschlagten Behälter nicht dauernder Sonnenbestrahlung aussetzen!
- Mit Sprühmittel befüllten Behälter keinen Minustemperaturen aussetzen!
- Keine nicht zugelassenen, ätzenden und lösungsmittelhaltigen Sprühmittel in den Druckbehälter füllen und versprühen.
- Betriebsdruck max. 3 bar herstellen, dazu die Pumpe max. 40x betätigen.
- Bedienungsanleitung vor Gebrauch lesen.
2Lieferum
- Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.
- Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
- Überprüfen Sie, ob der Lieferumfang vollständig ist.
- Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.
- Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.
ACHTUNG
Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!
- Drucksprühgerät

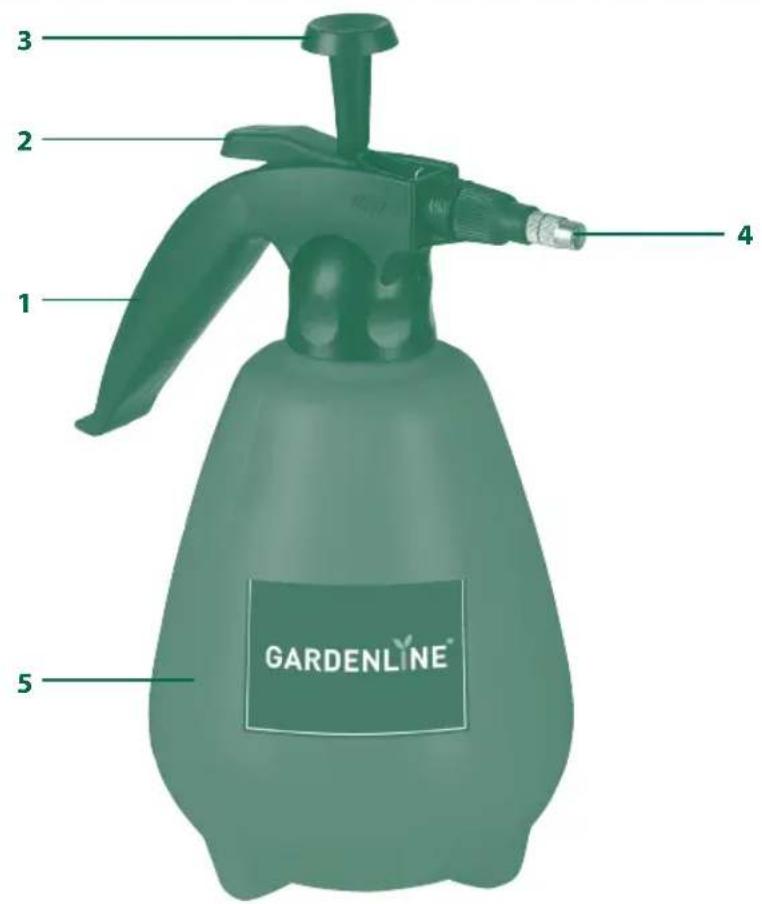

3Geräteb
- Tragegriff
- Auslösehebel
- Pumpengriff
- Einstellbarer Sprühkopf
- Behälter
1
- Wasser
• Pflanzenschutzmitteln, - Unkrautvertilgungsmitteln,
• Desinfektionsmitteln und
• In Wasser gelösten Düngemitteln
Es dürfen nur flüssige Düngemitteln, Unkrautvertilgungsmitteln und von der BBA (Biologische Bundesanstalt für Land- und Forstwirtschaft) zugelassenen Pflanzenschutzmitteln (PSM) verwendet werden. Für diese zugelassenen PSM sind zum Zeitpunkt der Herstellung des Gerätes keine schädlichen Einwirkungen auf die verwendeten Werkstoffe bekannt. Die Düngemittel, Pflanzenschutzmittel und Unkrautvertilgungsmitteln dürfen nur in den vom Sprühmittel-Hersteller angegebenen Konzentrationen versprüht werden. Im Zweifelsfall erkundigen Sie sich bitte beim Mittelhersteller. Das Drucksprühgerät ist ausschließlich für den privaten Gebrauch vorgesehen.
Die Druckspritze ist nicht geeignet im Lebensmittelbereich und zum Versprühen von Sprühflüssigkeiten über der zulässigen Betriebstemperatur von 40°C sowie von säurehaltigen, ätzen- den und brennbaren Flüssigkeiten mit einem Flammpunkt unter 55°C.
Ebenso dürfen keine Imprägnier- oder Desinfektionsmittel, Lacke, Lasuren, Fette und Öle versprüht werden.
Achtung! Zerstäubte brennbare Flüssigkeiten sind auch bei Flammpunkt über 55°C leicht entzündlich.
Die Druckspritze darf keinesfalls verwendet werden:
- zur Abflammung
• zur Lagerung von Flüssigkeiten
Das Gerät darf nur nach seiner Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß.
Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.
Sprühmittelmengen
Hinweis: Sprühmittel immer nach den Anweisungen des Mittelherstellers herstellen. Die Menge ist nach dem tatsächlichen Bedarf zu wählen.
Anhaltswerte für den Pflanzenschutz
Bodenkulturen ....0,3 – 0,5 ltr. für 10 m² Niedrige Sträucher ....1,0 – 1,5 ltr. für 10m² Spalierbäume, Spindelbüsche....0,5 – 1,0 ltr. pro Stck.
Pflanzenschutzmittel ansetzen
- Pflanzenschutzmittel niemals in Wohnräumen, Stallungen oder Lagerräumen für Lebens- und Futtermittel sondern ausschließlich im Freien ansetzen.
- Pflanzenschutzmittel in einem separaten Behälter ansetzen und gut vormischen. Erst dann in die Druckspritze füllen.
- Bei der Anwendung von Spritzmitteln, die aus pflanzlichen Präparaten angesetzt sind, müssen diese Flüssigkeiten vor dem Einfüllen gefiltert werden.
Befüllen
- Lassen Sie evtl. vorhandenen Überdruck durch langsames Aufschrauben des Behälters ab.
- Füllen Sie den Behälter unter Verwendung eines Trichters maximal bis zur 1,5 Ltr. Markierung mit Spritzmittel auf. Anweisungen des Spritzmittelherstellers beachten.
• Schrauben Sie den Behälter wieder auf.
Spritzen
- Durch Pumpenbewegungen (max. 40x auf + ab) des Pumpengriffes wird Druck im Behälter aufgebaut. Der maximale Behälterdruck (Betriebsüberdruck) darf 3 bar nicht übersteigen.
- Hinweis! Höherer Druck macht die Zerstäubung feiner, erhöht aber die Gefahr der Abtrift. Niedrigerer Druck erzeugt größere Tropfen, die leichter von der Pflanze abtropfen, mit der Folge unnötiger Bodenbelastung und höheren Mittelverbrauchs.
- Achtung! Drucksprühgerät immer senkrecht tragen.
- Zum Sprühen den Auslösehebel (Abb. 1/2) drücken.
- Nach Loslassen des Auslösehebels stoppt der Sprühstrahl sofort.
Reinigung
Nach jedem Gebrauch ist das Gerät zu reinigen und der Behälter im geöffneten Zustand trocknen zu lassen. Beachten Sie dazu die Reinigungshinweise der Gebrauchsanleitung des verwendeten Spritzmittels und auch diese Anleitung.
Im Gerät verbleibende Restmengen sind über die Einfüllöffnung aus dem Behälter zu entfernen und für spätere Anwendungen zwischen zulagern oder nach den geltenden Vorschriften zu entsorgen.
Zur Reinigung gehen Sie wie folgt vor:
- Lassen Sie evtl. vorhandenen Überdruck durch langsames Aufschrauben des Behälters ab
- Füllen Sie den leer gespritzten oder wie zuvor beschrieben entleerten Behälter mit 0,5 Liter klarem Wasser auf.
- Verschließen Sie den Behälter und schütteln Sie die Druckspritze mehrmals kräftig.
- Verspritzen Sie anschließend den Inhalt der Druckspritze auf die zuvor behandelte oder ausgesparte Restfläche.
• Wiederholen Sie diesen Vorgang. - Der Behälter kann jetzt über die Einfüllöffnung restlos entleert werden.
Ersatzteilbestellung
Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;
- Typ des Gerätes
- Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
• Ersatzteilnummer des erforderlichen Ersatzteils
Aktuelle Preise und Infos finden Sie unter www.isc-gmbh.info
Lagerung
Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 °C.
Entsorgung und Wiederverwertung
Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoffkreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoffe. Führen Sie defekte Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!
Technische Daten
max. Einfüllmenge 1,5 l
Gesamt-Einfüllmenge 2 l
Volumenstrom V_max = 0,7 l/min
zul. Betriebsüberdruck ....3,0 bar
zul. Betriebstemperatur ....+ 40°C
Düse ...... Hohlkegel 1,1 mm
Düsensprühwinkel max. 60°
Rückstoßwinkel an der Düse ....kleiner als 5N
Leergewicht 0,39 kg
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise ist nur mit ausdrücklicher Zustimmung der ISC GmbH zulässig.
Technische Änderungen vorbehalten!
Die Garantiezeit beträgt 3 Jahre und beginnt am Tag des Kaufs bzw. am Tag der Übergabe der Ware. Für die Geltendmachung von Garantieansprüchen sind die Vorlage des Kassabons sowie die Ausfüllung der Garantiekarte dringend erforderlich. Bitte bewahren Sie den Kassabon und die Garantiekarte daher auf!
Der Hersteller garantiert die kostenfreie Behebung von Mängeln, die auf Material- oder Fabrikationsfehler zurückzuführen sind, nach Wahl des Herstellers durch Reparatur, Umtausch oder Geldrückgabe. Die Garantie erstreckt sich nicht auf Schäden, die durch einen Unfall, durch ein unvorhergesehenes Ereignis (z. B. Blitz, Wasser, Feuer etc.), unsachgemäße Benützung oder Transport, Missachtung der Sicherheits- und Wartungsvorschriften oder durch sonstige unsachgemäße Bearbeitung oder Veränderung verursacht wurden.
Die Garantiezeit für Verschleiß- und Verbrauchsteile bei normalem und ordnungsgemäßen Gebrauch (z.B.: Leuchtmittel, Akkus, Reifen etc.) beträgt 6 Monate. Spuren des täglichen Gebrauches (Kratzer, Dellen etc.) stellen keinen Garantiefall dar.
Die gesetzliche Gewährleistungspflicht des Übergebers wird durch diese Garantie nicht eingeschränkt. Die Garantiezeit kann nur verlängert werden, wenn dies eine gesetzliche Norm vorsieht. In den Ländern, in denen eine (zwingende) Garantie und/oder eine Ersatzteillagerhaltung und/oder eine Schadenersatzregelung gesetzlich vorgeschrieben sind, gelten die gesetzlich vorgeschriebenen Mindestbedingungen. Das Serviceunternehmen und der Verkäufer übernehmen bei Reparaturannahme keine Haftung für eventuell auf dem Produkt vom Übergeber gespeicherte Daten oder Einstellungen.
Nach Ablauf der Garantiezeit haben Sie ebenfalls die Möglichkeit, das defekte Gerät zwecks Reparatur an die Servicestelle zu senden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig. Sollten die Reparatur oder der Kostenvoranschlag für Sie nicht kostenfrei sein, werden Sie jedenfalls vorher verständigt.
Serviceadresse(n): Hans Einhell Österreich GmbH, Brunner Straße 81 A, A-1230 Wien
Hotline: +43/1/8691480
+43/664/8213779
Hersteller-/Importeurbezeichnung: ISC GmbH,
Eschenstraße 6, D-94405 Landau
E-Mail: info@einhell.at
Produktbezeichnung: Drucksprühgerät GLPS 1,5
Produkt-/Herstellerkennzeichnungsnummer: 34.251.55
Artikelnummer: 26361
Aktionszeitraum: 04/2012
Firma und Sitz des Verkäufers: HOFER KG, Hofer-Straße 2, 4642 Sattledt
Fehlerbeschreibung:
Name des Käufers:
PLZ/Ort:
Straße:
Tel. Nr./E-Mail:
Unterschrift:
KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST-VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA
AT +43/1/8691480 CIT +41/52/2358787 ID 06(1) 237-0494 SUN 00386 15838304
www.isc-gmbh.info
GLPS 1,5
8Garantie
Die Garantiezeit beträgt 3 Jahre und beginnt am Tag des Kaufs bzw. am Tag der Übergabe der Ware. Für die Geltendmachung von Garantieansprüchen sind die Vorlage des Kassabons sowie die Ausfüllung der Garantiekarte dringend erforderlich. Bitte bewahren Sie den Kassabon und die Garantiekarte daher auf!
Der Hersteller garantiert die kostenfreie Behebung von Mängeln, die auf Material- oder Fabrikationsfehler zurückzuführen sind, nach Wahl des Herstellers durch Reparatur, Umtausch oder Geldrückgabe. Die Garantie erstreckt sich nicht auf Schäden, die durch einen Unfall, durch ein unvorhergesehenes Ereignis (z. B. Blitz, Wasser, Feuer etc.), unsachgemäße Benützung oder Transport, Missachtung der Sicherheits- und Wartungsvorschriften oder durch sonstige unsachgemäße Bearbeitung oder Veränderung verursacht wurden.
Die Garantiezeit für Verschleiß- und Verbrauchsteile bei normalem und ordnungsgemäßen Gebrauch (z.B.: Leuchtmittel, Akkus, Reifen etc.) beträgt 6 Monate. Spuren des täglichen Gebrauches (Kratzer, Dellen etc.) stellen keinen Garantiefall dar.
Die gesetzliche Gewährleistungspflicht des Übergebers wird durch diese Garantie nicht eingeschränkt. Die Garantiezeit kann nur verlängert werden, wenn dies eine gesetzliche Norm vorsieht. In den Ländern, in denen eine (zwingende) Garantie und/oder eine Ersatzteillagerhaltung und/oder eine Schadenersatzregelung gesetzlich vorgeschrieben sind, gelten die gesetzlich vorgeschriebenen Mindestbedingungen. Das Serviceunternehmen und der Verkäufer übernehmen bei Reparaturannahme keine Haftung für eventuell auf dem Produkt vom Übergeber gespeicherte Daten oder Einstellungen.
Nach Ablauf der Garantiezeit haben Sie ebenfalls die Möglichkeit, das defekte Gerät zwecks Reparatur an die Servicestelle zu senden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig. Sollten die Reparatur oder der Kostenvoranschlag für Sie nicht kostenfrei sein, werden Sie jedenfalls vorher verständigt.
Serviceadresse(n): Einhell Schweiz AG, St. Gallerstrasse 182, CH-8404 Winterthur
Hotline: +41/52/2358787
Hersteller-/Importeurbezeichnung: ISC GmbH,
Eschenstraße 6, D-94405 Landau
E-Mail: info@einhell.ch
Produktbezeichnung: Drucksprühgerät GLPS 1,5
Produkt-/Herstellerkennzeichnungsnummer: 34.251.55
Artikelnummer: 26361
Aktionszeitraum: 04/2012
Firma und Sitz des Verkäufers: ALDI SUISSE AG, Niederstettenstraße 3,
CH-9536 Schwarzenbach SG
Fehlerbeschreibung:
Name des Käufers:
PLZ/Ort:
Straße:
Tel. Nr./E-Mail:
Unterschrift:
KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST-VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA
AT +43/1/8691480 CIT +41/52/2358787 ID 06(1) 237-0494 SUN 00386 15838304
www.isc-gmbh.info
GLPS 1,5
