Produkttyp	Benzin-Rasenmäher
Marke	Einhell
Modell	TAIFUN M 52
Motor	Briggs & Stratton, 2,6 kW / 3,5 PS
Schnittbreite	500 mm
Schnitthöheneinstellung	5 Positionen (30 bis 85 mm)
Volumen des Grasfangsacks	45 L
Messer-Drehzahl	3000 U/min
Schalldruckpegel LPA	90 dB(A)
Schallleistungspegel LWA	96 dB(A)
Vibration am Griff	12 m/s²
Kraftstoff	Benzin
Start	Seilzugstarter
Motorbrems	Ja, automatischer Stopp beim Loslassen des Hebels
Schnitthöheneinstellung	Individuell an jedem Rad
Wartung	Reinigung nach Gebrauch, regelmäßige Überprüfung des Messers und der Befestigungen
Sicherheit	Ausführliche Anweisungen, Sicherheitsabstand, Motorstopp vor Wartung
Ersatzteile	Messer, Grasfangsack, Kunststoffmutter
Garantie	12 Monate

Häufig gestellte Fragen - TAIFUN M 52 EINHELL

Wie starte ich den Rasenmäher TAIFUN M 52?

Drücken Sie vor dem Start dreimal die Kraftstoffpumpe. Stellen Sie den Gasregler auf Position 'A'. Betätigen Sie den Motorbremshebel und ziehen Sie kräftig am Seilzugstarter. Der Motor stoppt automatisch, wenn Sie den Hebel loslassen.

Wie stelle ich die Schnitthöhe ein?

Die Einstellung erfolgt individuell an jedem Rad. Ziehen Sie den Einstellhebel nach außen, bewegen Sie ihn in die gewünschte Position (5 Stufen von 30 bis 85 mm) und lassen Sie ihn einrasten.

Wie wechsle ich das Messer?

Tragen Sie Schutzhandschuhe. Lösen Sie die Kunststoffmutter (34 mm Schlüssel) gegen den Uhrzeigersinn. Entfernen Sie das alte Messer und setzen Sie das neue unter Beachtung der Einbaurichtung ein. Ziehen Sie die Mutter im Uhrzeigersinn fest.

Welches Motoröl soll ich verwenden?

Die Anleitung gibt den Öltyp nicht an. Wir empfehlen, im Handbuch des Briggs & Stratton-Motors oder bei einem Fachmann nachzusehen. SAE 30-Öl wird häufig für Benzin-Rasenmäher verwendet.

Was tun, wenn der Rasenmäher ungewöhnlich vibriert?

Stoppen Sie sofort den Motor und überprüfen Sie den Zustand des Messers. Übermäßige Vibrationen können auf ein unausgewuchtetes, verbogenes oder falsch befestigtes Messer hinweisen. Ersetzen oder reparieren Sie das Messer bei Bedarf.

Wie pflege ich den Rasenmäher?

Reinigen Sie den Rasenmäher nach jedem Gebrauch mit einer Bürste oder einem Tuch (kein Wasser oder Lösungsmittel). Überprüfen Sie regelmäßig den Sitz der Schrauben und den Zustand des Messers. Führen Sie am Ende der Saison eine allgemeine Überprüfung durch.

Kann man nasses Gras mähen?

Nein, es wird davon abgeraten, nassen oder feuchten Rasen zu mähen. Dies kann die Auswurföffnung verstopfen und die Maschine beschädigen. Mähen Sie vorzugsweise bei trockenem Wetter.

Wie groß ist das Fassungsvermögen des Grasfangsacks?

Der Grasfangsack hat ein Fassungsvermögen von 45 Litern. Leeren Sie ihn regelmäßig, um Verstopfungen der Auswurföffnung zu vermeiden.

Welchen Sicherheitsabstand einhalten?

Halten Sie während der Nutzung einen Abstand von mindestens 10 Metern zu Personen, Kindern und Tieren ein. Beachten Sie auch den durch den Griff angegebenen Sicherheitsabstand.

Wo finde ich Ersatzteile?

Verwenden Sie ausschließlich Original-Ersatzteile von Einhell. Wenden Sie sich an den in der Anleitung angegebenen Kundendienst oder einen autorisierten Händler. Übliche Ersatzteile sind das Messer und der Grasfangsack.

BEDIENUNGSANLEITUNG TAIFUN M 52 EINHELL

D Bitte Seite 2-5 ausklappen

D Inhaltsverzeichnis

Übersichts- und Detailzeichnungen 3-4

Erklärung Hinweisaufkleber 5

Sicherheitshinweise 6-7

Zusammenbau der Komponenten 7

Inbetriebnahme 8

Wartung und Lagerung, Auswechseln des Messers, techn. Daten 8

Explosionszeichnung 12

Ersatzteilliste 13-14

Übereinstimmungsurkunde 15

Konformitätserklärung 16

Garantieurkunde 17

1 Bedienungsanleitung lesen
2 Achtung rotierende Messer
3 Sicherheitsabstand einhalten
4 Nie ohne Fangkorb oder mit geöffneter Heckklappe mähen
5 Achtung das Messer rotiert nach Abstellen des Motors nach
6 Vor allen Wartungs-, Instandsetzungs-, Reinigungs- und Einstellarbeiten Motorabstellen, gegebenenfalls Zündschlüssel ziehen und Bedienungsanleitung lesen

F

Bevor Sie mit diesem Benzinrasenmäher arbeiten, lesen Sie die nachstehenden Sicherheitsvorschriften und die Bedienungsanleitung aufmerksam durch.

Machen Sie sich mit den Stellteilen und richtigen Gebrauch der Maschine vertraut.

Der unsachgemäße Gebrauch des Benzinrasenmähers kann zu schweren Verletzungen führen.

Dieser Benzinrasenmäher ist nur zum Schneiden von Gras bestimmt.

Allgemeine Sicherheitsvorschriften

1. Erlauben Sie niemals Kindern oder Personen, die die Gebrauschsanweisung nicht kennen, den Rasenmäher zu benutzen. Der Rasenmäher darf nicht von Jugendlichen unter 16 Jahren verwendet werden.
2. Vor allen Kontroll-, Wartungs- und Instandsetzungsarbeiten ist der Motor abzustellen.
3. Im Arbeitsbereich des Rasenmähers ist der Benutzer für Schäden gegenüber Dritten verantwortlich, die durch die Benutzung des Rasenmähers verursacht wurden.
4. Arbeiten Sie nur bei guten Lichtverhältnissen oder sorgen Sie für eine entsprechende künstliche Beleuchtung.
5. Überprüfen Sie immer das Gerät auf irgendwelche Anzeichen von Beschädigungen.
6. Überzeugen Sie sich davon, daß alle Schutzvorrichtungen montiert sind und einwandfrei funktionieren.
7. Verwenden Sie das Gerät nie, wenn Sie müde sind.
8. Benutzen Sie das Gerät nie in geschlossenen oder schlecht belüfteten Räumen oder wenn entzündliche oder explosive Flüssigkeiten, Dämpfe oder Gase in der Nähe sind.
9. Stellen Sie den Motor ab bevor Sie Blockierungen lösen oder Verstopfungen im Auswurfkanal beseitigen und bevor Sie den Rasenmäher überprüfen, reinigen, warten oder Arbeiten an ihm durchführen und wenn ein Fremdkörper getroffen wurde.
10. Vor dem Gebrauch ist immer durch Sichtkontrolle zu prüfen, ob die Schneidwerkzeuge, Befestigungsbolzen und die gesamte Schneideinheit abgenutzt oder beschädigt sind. Zur Vermeidung einer Unwucht dürfen abgenutzte oder beschädigte Schneidwerkzeuge und Befestigungsbolzen nur satzweise ausgetauscht werden.
11. Beschädigte Teile des Gerätes sind von einem Fachmann zu ersetzen. Es dürfen nur original Ersatzteile verwendet werden.

12. Bei der Montage oder Demontage des Messers müssen die Anweisungen befolgt und Schutzhandschuhe getragen werden.

13. Überprüfen Sie das Gelände, auf dem der Rasenmäher eingesetzt wird und entfernen Sie alle Gegenstände die erfaßt und weggeschleudert werden können. Fremdkörper müssen vor dem Mähen entfernt werden.

14. Während des Mähens ist immer festes, rutschfestes Schuhwerk und eine lange Hose zu tragen. Mähen Sie nie barfüßig oder mit leichten Sandalen.
15. Verwenden Sie den Rasenmäher immer mit Fangbox oder arbeiten Sie mit geschlossener Schutzklappe, wenn die Grasfangbox nicht benutzt wird.
16. Beim Starten des Motors darf der Rasenmäher nicht angehoben werden.
17. Führen Sie niemals Hände oder Füße an oder unter sich drehende Teile. Halten Sie sich immer entfernt von der Auswurföffnung auf.
18. Bevor Sie die Grasfangbox aushängen oder entleeren muß der Motor abgeschaltet sein und der Stillstand des Messers abgewartet werden.
19. Der durch den Holm vorgegebene Sicherheitsabstand muß eingehalten werden.
20. Wenn Sie am Hang mähen, muß der Rasen quer zum Hang gemäht werden.
21. Verwenden Sie den Rasenmäher nicht bei Steigungen über 15 %.
22. Bevor Sie den Rasenmäher zum Transport anheben, muß der Motor abgeschaltet, gegebenenfalls der Zündschlüssel abgezogen und der Stillstand des Messers abgewartet werden.
23. Achten Sie darauf, daß sich während des Betriebs keine Personen, besonders Kinder und Tiere in der unmittelbaren Nähen des Rasenmähers aufhalten. Sorgen Sie dafür, daß ein Sicherheitsabstand von 10 Metern eingehalten wird.
24. Bewahren Sie den Rasenmäher an einem trockenen und für Kinder unzugänglichen Ort auf.
25. Beim Starten des Motors darf der Rasenmäher nicht gekippt werden.
26. Falls der Rasenmäher anfängt, ungewöhnlich stark zu vibrieren, ist eine sofortige Überprüfung erforderlich.
27. Sorgen Sie dafür, daß alle Muttern, Bolzen und Schrauben fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist.
28. Wenn ein Fremdkörper getroffen wurde, suchen Sie nach Beschädigungen am Rasenmäher und führen Sie die erforderlichen Reparaturen durch, bevor Sie erneut starten und mit dem Rasenmäher arbeiten.
29. Der Rasenmäher darf nicht dem Regen ausgesetzt werden. Der Rasen darf nicht naß oder sehr feucht sein.
30. Führen Sie die Maschine nur im Schrittempo.
31. Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern.

D

1. Seien Sie besonders vorsichtig, wenn Sie den Rasenmäher umkehren oder ihn zu sich heranziehen.
2. Halten Sie das Schneidwerkzeug an, wenn der Rasenmäher zum Transport über andere Flächen als Gras angehoben werden muß und wenn der Rasenmäher von und zu der mähenden Fläche bewegt werden muß.
3. Starten und arbeiten Sie mit Vorsicht entsprechend den Herstelleranweisungen. Achten Sie auf ausreichenden Abstand der Füße zum Schneidwerkzeug.
4. Heben Sie oder tragen Sie den Rasenmäher nie mit laufenden Motor.
5. Stellen Sie den Motor ab, wenn Sie den Rasenmäher verlassen.
6. Lassen Sie den Motor abkühlen, bevor Sie die Maschine in geschlossenen Räumen abstellen.
7. Prüfen Sie regelmäßig die Grasfangbox auf Verschleißerscheinungen oder auf den Verlust der Funktionsfähigkeit.

Aufbauübersicht (Abb. A)

1 Hebel für Motorbremse
2 Gasregler
3 Kunststoffhandrad
4 Fangsack
5 Auswurfklappe
6 Einstellhebel für Schnitthöhe
7 Reversier-Startseilzug

Zusammenbau der Komponeten

Bei der Lieferung des Rasenmähers sind einige Teile demontiert. Der Zusammenbau ist einfach, wenn die folgenden Hinweise beachtet werden.

1. Montage Grasfangsack (Abb. I-N)

Ziehen Sie den Grasfangsack über den Trägerrahmen. Achten Sie darauf, daß sich der Kunststoffboden an der Unterseite befindet. Klipsen Sie die seitlichen Einhängelaschen am Trägerrahmen ein.

2. Griff

Den Rasenmäher aus der Verpackung nehmen. In der Schachtel befinden sich die beiden vormontierten Griffteile. Befestigen Sie den Griff, wie in Abb. D gezeigt ans Chassis. Öffnen Sie dazu die Heckklappe des Rasenmähers und schrauben Sie den Griff mit den beiliegenden Schrauben fest (Abb. D). Verschrauben Sie das Griffobteil mit dem Griffunterteil, indem Sie die beiden Kunststoffhandräder (Abb. A, Pos. 3) festschrauben.

Befestigen Sie das Gasseil, das Seil für die Motorbremse, welche vom Griffoberteil der zum Motor führen, mit den beiliegenden Klipsen an den Griffteilen.

3. Einstellen der Schnitthöhe

• Bevor Sie zu Mähen beginnen, prüfen Sie, ob die Schneidwerkzeuge nicht stumpf und Ihre Befestigungsmittel nicht beschädigt sind. Ersetzen Sie stumpfe und/oder beschädigte Schneidwerkzeuge gegebenenfalls im ganzen Satz, um keine Unwucht zu erzeugen. Bei dieser Prüfung den Motor abstellen und gegebenenfalls den Zündschlüssel abziehen.
• Die Einstellung der Schnitthöhe erfolgt direkt an den vier Rädern. Es können an den Vorderrädern sowie an den Hinterrädern 5 verschiedene Schnitthöhen eingestellt werden.
• Ziehen Sie den Einstellhebel nach außen und stellen Sie die gewünschte Schnitthöhe für jedes Rad einzeln ein. Der Hebel rastet in der gewünschten Position ein. (Abb. E).

4. Starten des Rasenmähers

Um ein ungewolltes Starten des Rasenmähers zu vermeiden, ist dieser mit einer Motorbremse ausgestattet (Abb. A Pos. 1 und Abb. G), welche gedrückt werden muß, bevor der Rasenmäher gestartet wird. Beim Loslassen des Schalthebels muß der dieser in die Ausgangsposition zurückkehren und der Motor wird automatisch abgestellt.

Bevor Sie den Rasenmäher starten, drücken Sie 3x auf den Pumpknopf am Vergaser (Abb. F). Stellen Sie den Gasregler (Abb. A Pos. 2) in Position A (Abb. C). Drücken Sie den Hebel für die Motorbremse (Abb. G) und ziehen Sie kräftig an dem Reversier-Seilzug (Abb. A Pos. 7). Mit dem Gasregler können Sie die Geschwindigkeit und die Umdrehungen des Messers regeln.

Bevor Sie mit dem Rasenmähen beginnen, sollten sie diese Operation einige Male durchführen, um sicher zu gehen, daß alles korrekt funktioniert. Jedesmal wenn Sie irgendwelche Einstell- und/oder Reparaturarbeiten an Ihrem Rasenmäher vornehmen müssen, warten Sie bis sich das Messer nicht mehr dreht.

Stellen vor jeder Einstell-, Wartungs- und Reparaturarbeit den Motor ab.

D

Inbetriebnahme

1. Schneiden des Rasens

Wählen Sie die Schnitthöhe, je nach der tatsächlichen Rasenlänge. Führen Sie mehrere Durchgänge aus, so daß maximal 4 cm Rasen auf einmal abgetragen wird.

Leeren Sie die Grasfangbox, wenn sie voll ist, damit Verstopfungen der Auswuröffnung verhindert werden. Darauf achten, daß nicht über liegengebliebenes Gras des bereits geschnittenen Rasens gefahren wird, damit Verstopfungen der Auswuröffnung und unnötige Überlastungen des Motors verhindert werden.

2. Das Messer

Bevor irgendwelche Kontrollen des Messers durchgeführt werden, Motor abstellen; denken Sie daran, daß das Messer nach der Ausschaltung des Motors noch einige Sekunden weiterdreht. Nie versuchen, das Messer zu stoppen. Prüfen Sie regelmäßig, ob das Messer richtig befestigt, in gutem Zustand und gut geschliffen ist. Im entgegengesetzten Fall, schleifen, oder ersetzen. Falls das in Bewegung befindliche Messer auf einen Gegenstand schlägt, den Rasenmäher anhalten und warten bis das Messer vollkommen still steht. Kontrollieren Sie dann den Zustand des Messers und des Messerhalters. Falls diese beschädigt sind müssen sie ausgewechselt werden.

Wartung und Lagerung

• Sorgen Sie dafür, daß alle Befestigungselemente (Schrauben, Muttern usw.) stets fest angezogen sind so daß Sie mit dem Mäher sicher arbeiten können.
  – Überprüfen Sie die Grasfangeinrichtung häufiger auf Verschleißerscheinungen.
  – Ersetzen Sie verschlissene oder beschädigte Teile.

Die regelmäßige Pflege des Rasenmähers sichert nicht nur lange Zeit seine Haltbarkeit und Leistungsfähigkeit, sondern trägt auch zu einem sorgfältigen und einfachen Mähen Ihres Rasens bei. Säubern Sie den Rasenmäher möglichst mit Bürsten oder Lappen. Verwenden Sie keine Lösungsmittel oder Wasser, um den Schmutz zu beseitigen. Die Wartungs- und Reinigungseingriffe müssen bei abgestellten Motor durchgeführt werden. Das am stärksten dem Verschleiß ausgesetzte Element ist das Messer. Prüfen Sie regelmäßig den Zustand des Messers sowie die Befestigung desselben. Ist das Messer abgenutzt, muß es

ausgewechselt oder geschliffen werden.

Sollten übermäßige Vibrationen des Rasenmähers auftreten, bedeutet dies, daß das Messer nicht richtig ausgewuchtet ist oder durch Stöße verformt wurde. In diesem Fall muß es repariert oder ausgewechselt werden.

Auswechseln des Messers

Achtung: Arbeits-Handschuhe tragen. Die Kunststoffmutter mit einem 34 mm Schlüssel gegen den Uhr-zeigersinn lösen, das Messer herausziehen und durch ein neues ersetzen, dabei genau auf die Einbaurichtung achten. Die Kunststoffmutter im Uhr-zeigersinn festziehen.

Zum Saisonende führen Sie eine allgemeine Kontrolle des Rasenmähers durch und entfernen alle angesammelten Rückstände.

Bei jedem Saisonanfang den Zustand des Messers überprüfen.

Für Reparaturen wenden Sie sich an unsere Kundendienst-Stellen.

Für die Wartung nur Original-Ersatzteile verwenden.

Technische Daten

Motortyp Briggs & Stratton

2,8 kw / 3,75 PS

Schnitthöhenverstellung: 5-fach (30-85 mm)

Deckbreite 500 mm

Volumen Grasfangsack: 45 l

Drehzahl der Schneidemesser: 3000 min -1

Schalldruckpegel LPA: 90 dB (A)

Schalleistungspegel LWA: 96 dB (A)

Vibration am Holm

(gemäß pr EN 1033-1): 12 m/s 2

F

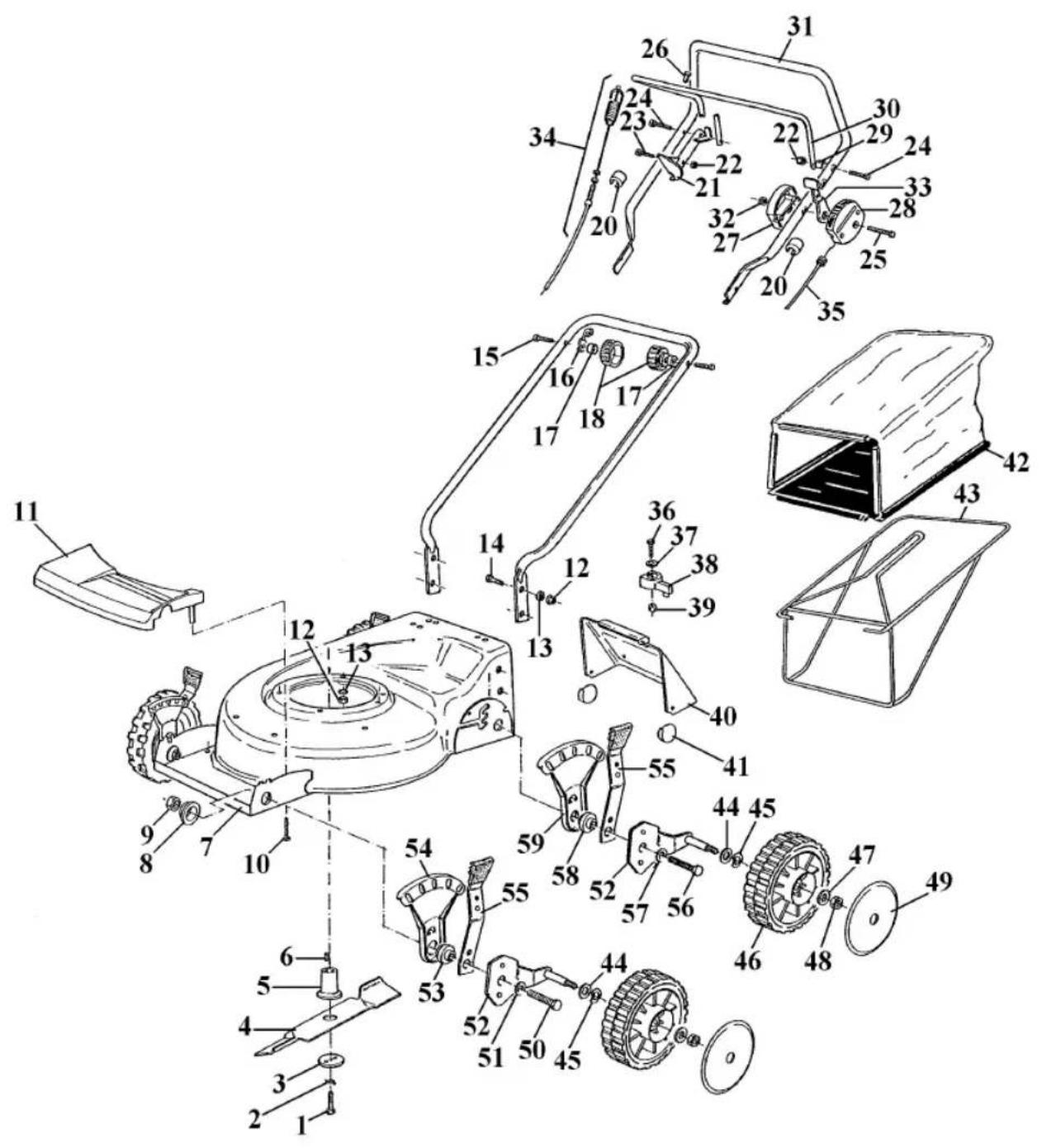

Ersatzteilzeichnung Taifun M 52 Art.-Nr.: 34.043.00 I.-Nr.: 91018

Ersatzteilliste Taifun M 52 Art.-Nr.: 34.043.00 I.-Nr.: 91018

Pos.	Bezeichnung Ersatzteil-Nr.
01	Sechskantschraube UNI 3/8x2" 34.041.00.15
02	Schraubensicherung 34.041.00.14
03	Flansch 34.041.00.13
04	Ersatzmesser 34.055.52
05	Messerhalterung 34.041.00.12
06	Paßfeder 4x6,5 34.041.00.11
07	Gehäuse verzinkt 34.043.00.01
08	Flansch 34.041.00.02
09	Sechskantmutter M10 51.066.10
10	Schraube AF KF 4,65x31,7 34.003.60.07
11	Kunststoffabdeckung vorne 34.043.00.02
12	Mutter 34.301.00.42
13	Scheibe 8,4x17x1,6 UNI 6592	34.301.00.40
14	Sechskantschraube M8x16	50.051.60
15	Schloßschraube M8x55	34.041.00.33
16	Seilzughalterung 34.041.00.32
17	Spezialscheibe 5x25 34.041.00.30
18	Handrad M8	34.041.00.31
19	Schubbügelunterteil	34.041.00.34
20	Seilzugführung	34.041.00.35
21	Halterung	34.041.50.41
22	Sicherungsmutter M5	51.036.20
23	Linsenschraube M5x30	34.041.50.43
24	Linsenschraube M5x45	34.041.50.38
25	Schraube M5x35	34.041.00.37
26	Bolzen mit Kopf	34.041.50.40
27	Gashebelgehäuse innen	34.041.00.40
28	Gashebelgehäuse außen	34.041.00.38
29	Distanzrolle 5x10x5,3	34.041.50.29
30	Antriebsbügel	34.041.50.39

Ersatzteilliste Taifun M 52 Art.-Nr.: 34.043.00 I.-Nr.: 91018

Pos.	Bezeichnung Ersatzteil-Nr.
31	Schubbügeloberteil 34.041.00.41
32	Sicherungsmutter M5 51.036.20
33	Gashebel
34	Seilzug komplett 34.043.00.03
35	Gasseilzug 517 34.041.00.36
36	Sechskantschraube M5x30 34.041.00.23
37	Scheibe 5,4x20x1,5 34.041.00.42
38	Halterung 34.041.00.22
39	Sicherungsmutter M5 51.036.20
40	Prallschutz 34.043.00.04
41	Gummipuffer 34.041.00.20
42	Grasfangsack 34.041.00.25
43	Fangsackgestell 34.041.00.24
44	Seegerring 13x19x1 DIN 988 34.041.00.04
45	Wellscheibe	34.041.00.05
46	Rad D.200/12-44	34.041.00.47
47	Scheibe 8,4x17x1,6 UNI 6592	34.301.00.40
48	Sechskantmutter M8	51.056.10
49	Abdeckkappe D=200	34.041.00.19
50	Sechskantschraube M10x45	50.064.60
51	Unterlegscheibe	52.076.05
52	Radbefestigungsteil 34.041.00.06
53	Buchse	34.041.00.07
54	Höhenverstellung	34.041.00.08
55	Verstellhebel 34.041.00.09
56	Sechskantschraube 34.043.00.05
57	Unterlegscheibe 8x32x2,5	34.003.60.04
58	Buchse	34.003.60.13
59	Höhenverstellung	34.003.60.14

Übereinstimmungsbescheinigung

Der Unterzeichner, Herr J.Thannhuber,

Hans Einhell AG, Wiesenweg 22, D-94405 Landau/Isar

bestätigt, daß der Bezinrasenmäher

Fabrikat Einhell

Typ Taifun M 52

Serie Royal

Motortyp Briggs & Stratton

Prüfdrehzahl 3000 min -1

mit den Vorschriften der Richtlinie CEE 84/538/EWG übereinstimmt.

Taifun M 52

• Garantierter Schalldruckpegel LPA 90 dB(A)
• Garantierter Schalleistungspegel LWA 96 dB(A)
• Art der Schneidevorrichtung waagrecht rotierendes Messer
• Deckbreite 50 cm
• Umdrehungsgeschwindigkeit der Schneidvorrichtung 3000 min
  -1

Hinweis auf eingeschränkte Betriebszeiten

Der Betrieb von Rasenmähern und Rasentrimmern ist nur an Werktagen in der Zeit von 7.00 bis 19.00 Uhr gestattet.

Rasenmäher und Rasentrimmer mit einem Geräuschpegel unter 88 dB(A) (siehe Typenschild) dürfen an Werktagen auch von 19.00 bis 22.00 Uhr eingesetzt werden.

Beachten Sie auch die vorgeschriebenen, gesetzlichen Bestimmungen, die örtlich verschieden sein können.

D	GB	F	NL	E	P
EG KonformitätserklärungDer Unterzeichnende erklärt im Namen der Firma	EC Declaration of ConformityThe Undersigned declares, on behalf of	Déclaration de Conformité CELe soussigné déclare, au nom de	EC ConformiteitsverklaringDe ondertekenaar verklaart in naam van de firma	Declaracion CE de ConformidadPor la presente, el abajo firmante declara en nombre de la empresa	Declaração de conformidade CEO abaixo assinado declara em nome da empresa
HANS EINHELL AG · Wiesenweg 22 · D-94405 Landau/Isar
daß die	that the	que	dat de	que el/la	que
Maschine/Produkt	Machine / Product	la machine / le produit	machine/produkt	máquina/producto	a máquina/o produto
Benzin-Rasenmäher Lawn mower		Tondeuse à gazon à essence	Benzine-grasmaaier	Cortacésped de gasolina	Corta-relva
Marke	produced by:	du fabricant	merk	marca	marca
Einhell®
Typ	Type	Type	type	tipo	tipo
M 52
– Seriennummer auf dem Produkt – der☑EG Maschinenrichtlinie89/392/EWG mit Änderungen☑EG Richtlinie Elektromagnetische Verträglichkeit89/336 EWG mit Änderungen entspricht.	– Serial number specified on the product - is in accordance with the☑EC Directive regarding machinery 89/392 EEC, as amended;☑EC Directive regarding electromagnetic compatibility89/336 EEC, as amended.	– no. série indiqué sur le produit - correspond(ent) à la☑Directive CE relative aux machines 89/392 CEE avec les modifications y apportées;☑Directive CE relative à la compatibilité électromagnétique 89/336 CEE avec les modifications y apportées.	– serienummer op het produkt-conform de volgenderichtlijnen is;☑EG machinerichtlijn89/392/EWG met wijzigingen☑EG richtlijn Elektromagnetische compatibiliteit89/336 EWG met wijzigingen	– No. de serie en el producto:satisface las disposiciones pertinentes siguientes;☑Disposición de maquinaria de la CE 89/392/CEE con modificaciones☑Disposición de la compatibilidad electro-magnética de la CE 89/336 CEE con modificaciones.	– cujo número de série encontra-se no produto - corresponde à☑Directiva da CE de máquinas 89/392/CEE, com alterações☑Directiva da CE de compatibilidade electro-magnética 89/336 CEE, com alterações
EN 836; CISPR 12; 8. BlmschV
Landau/Isar, den14.04.1998Weichselgartner	Landau/Isar, (date)14.04.1998Weichselgartner	Landau/Isar, (date)14.04.1998Weichselgartner	Landau/Isar, datum14.04.1998Weichselgartner	Landau/Isar14.04.1998Weichselgartner	Landau/Isar14.04.1998Weichselgartner

Archivierung / For archives: M-0550-22-976-E

D GARANTIEURKUNDE

Die Garantiezeit beginnt mit dem Tag des Kaufes und beträgt 1 Jahr.

Die Gewährleistung erfolgt für mangelhafte Ausführung oder Material- und Funktionsfehler.

Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

Keine Gewährleistung für Folgeschäden.

Ihr Kundendienstansprechpartner

F GARANTIE EINHELL

Wir gewähren Ihnen ein Jahr Garantie gemäß nachstehenden Bedingungen. Die Garantiezeit beginnt jeweils mit dem Tag der Lieferung, der durch Kaufbeleg, wie Rechnung, Lieferschein oder deren Kopie, nachzuweisen ist. Innerhalb der Garantiezeit beseitigen wir alle Funktionsfehler am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind. Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

Ausschluß: Die Garantiezeit bezieht sich nicht auf natürliche Abnutzung oder Transportschäden, ferner nicht auf Schäden, die infolge Nichtbeachtung der Montageanleitung und nicht normgemäßer Installation entstanden. Der Hersteller haftet nicht für indirekte Folge- und Vermögensschäden.

Durch die Instandsetzung wird die Garantiezeit nicht erneuert oder verlängert. Bei Garantieanspruch, Störungen oder Ersatzteilbedarf wenden Sie sich bitte an.

ISC GmbH · International Service Center

Ersatzteil-Abt.: Telefon [phone] • Telefax (0 99 51) 52 50

Reparatur-Abt.: Telefon [phone] • Telefax (0 99 51) 26 10

Technische Kundenberatung: Telefon [phone]

A Herbert Horvat

Badenerstraße 318

A-2511 Pfaffstätten

F Agence Commerciale Kettering

Gartenteiche und Zubehör
Springbrunnenpumpen, Filter und Zubehör
Gewächshäuser, Frühbeete und Zubehör
Bioluftbefeuchter
Hochdruckreiniger und Zubehör

Gartenpumpen und Zubehör
Motor-, Elektroketten- sägen und Zubehör
Gartengeräte und Zubehör
Heizgeräte
Gas-, Holzkohlegrills und Zubehör

Auto & Werkstatt

Schweißtechnik
Drucklufttechnik
■Reinigungstechnik
■Akku-/Elektro-Bohrmaschinen
■Garagentorheber und Zubehör
Schleiftechnik

■Motorsägen Elektrosägen
Batterielader
■Torantriebe
■Klima- und Heizgeräte
■Hub- und Zuggeräte
■Werkstatttausrüstung

Haustechnik

■Video-Überwachung
Bild-Türsprechanlagen
■Funk- und Kabel-Alarmanlagen

■Mobile Alarmgeber
■Mechanische Einbruchssicherungen.
