Produkttyp	Benzin-Rasenmäher
Marke	Einhell
Modell	TAIFUN M 50
Motor	Tecumseh Vantage 35, 2,6 kW / 3,5 PS
Leerlaufdrehzahl	2800 min⁻¹
Schnittbreite	500 mm
Schnitthöhe	5 Positionen, einstellbar von 30 bis 80 mm
Fangvolumen	45 Liter
Kraftstoff	Benzin (bleifrei empfohlen)
Geräuschpegel	Gemäß EG-Richtlinie 84/538
Vibrationen am Griff	2,4 m/s² (nach ISO 5349)
Gewicht (ca.)	32 kg
Schnitthöhenverstellung	Einzeln pro Rad (vorne 5 Stufen, hinten 3 Stufen)
Sicherheitsvorrichtung	Motorstopp (automatischer Stopp beim Loslassen des Hebels)
Startsystem	Rückholstarter (Zugstart)
Wartung	Reinigung nach Gebrauch, Schärfen oder Austausch des Messers, Motorölwechsel
Ersatzteile	Verwenden Sie ausschließlich Original-Einhell-Teile
Garantie	12 Monate ab Kaufdatum
Kundendienst	1, Rue du Chemin de Fer, F-67110 Reichshoffen

Häufig gestellte Fragen - TAIFUN M 50 EINHELL

Wie stelle ich die Schnitthöhe am Rasenmäher TAIFUN M 50 ein?

Die Einstellung erfolgt individuell an jedem Rad. Bei den Vorderrädern ziehen Sie den Einstellhebel nach außen und rasten Sie die gewünschte Position ein (5 Höhen). Bei den Hinterrädern ziehen Sie das Rad nach vorne und lassen es in der Aussparung einrasten (3 Höhen).

Welches Benzin soll ich für diesen Motor verwenden?

Verwenden Sie bleifreies Benzin, vorzugsweise mit einer Oktanzahl von mindestens 95. Verwenden Sie kein Benzin mit mehr als 10 % Ethanol.

Wie starte ich den Rasenmäher?

Drücken Sie vor dem Start 3-mal die Kraftstoffpumpe, stellen Sie den Gasregler auf Position A, betätigen Sie den Motorbremshebel und ziehen Sie kräftig am Seil des Rückholstarters.

Was tun, wenn der Rasenmäher ungewöhnlich vibriert?

Stellen Sie sofort den Motor ab und überprüfen Sie den Zustand des Messers. Starke Vibrationen deuten oft auf ein unausgewuchtetes oder verbogenes Messer hin. Ersetzen Sie es gegebenenfalls.

Wie wechsle ich das Messer des Rasenmähers?

Tragen Sie Schutzhandschuhe. Lösen Sie die Kunststoffmutter (Schlüsselweite 34 mm) durch Drehen gegen den Uhrzeigersinn. Entfernen Sie das alte Messer und montieren Sie das neue unter Beachtung der Einbaurichtung. Ziehen Sie die Mutter im Uhrzeigersinn fest.

Wie groß ist das Fassungsvermögen des Grasfangs?

Der Grasfang hat ein Fassungsvermögen von 45 Litern. Leeren Sie ihn, sobald er voll ist, um ein Verstopfen des Auswurfs zu vermeiden.

Kann ich bei nassem Wetter mähen?

Es wird nicht empfohlen, nasses oder feuchtes Gras zu mähen. Dies kann den Grasfang verstopfen und die Maschine beschädigen. Warten Sie, bis das Gras trocken ist.

Wie lange beträgt die Garantiezeit?

Die Garantie beträgt 12 Monate ab Kaufdatum. Sie deckt Material- und Herstellungsfehler ab. Ersatzteile und Arbeitskosten sind in diesem Zeitraum kostenlos.

Wie reinige ich den Rasenmäher nach dem Gebrauch?

Verwenden Sie eine Bürste oder ein Tuch, keine Lösungsmittel oder Wasser. Reinigen Sie den Mäher nach dem Abstellen des Motors und dem vollständigen Stillstand des Messers. Tragen Sie Handschuhe.

Welche Sicherheitsvorkehrungen sind vor der Benutzung des Rasenmähers zu treffen?

Lesen Sie die Bedienungsanleitung, tragen Sie festes Schuhwerk und lange Hosen, entfernen Sie Gegenstände vom Rasen, halten Sie einen Sicherheitsabstand von 10 m ein, mähen Sie niemals ohne Grasfang oder geschlossene Klappe und stellen Sie den Motor vor Wartungsarbeiten ab.

BEDIENUNGSANLEITUNG TAIFUN M 50 EINHELL

D Inhaltsverzeichnis

Übersichts- und Detailzeichnungen 3-4

Erklärung Hinweisaufkleber 5

Sicherheitshinweise 6-7

Zusammenbau der Komponenten 7

Ankündigungen für den Gebrauch 8

Wartung und Lagerung, Auswechseln des Messers, techn. Daten 8

Explosionszeichnung 18

Ersatzteilliste 19-20

Übereinstimmungsurkunde 21

Konformitätserklärung 22

Garantieurkunde 23

1 Bedienungsanleitung lesen

2 Achtung rotierende Messer

3 Sicherheitsabstand einhalten

4 Nie ohne Fangkorb oder mit geöffneter Heckklappe mähen

5 Achtung das Messer rotiert nach Abstellen des Motors nach

6 Vor allen Wartungs-, Instandsetzungs-, Reinigungs- und Einstellarbeiten Motorabstellen, gegebenenfalls Zündschlüssel ziehen und Bedienungsanleitung lesen

F

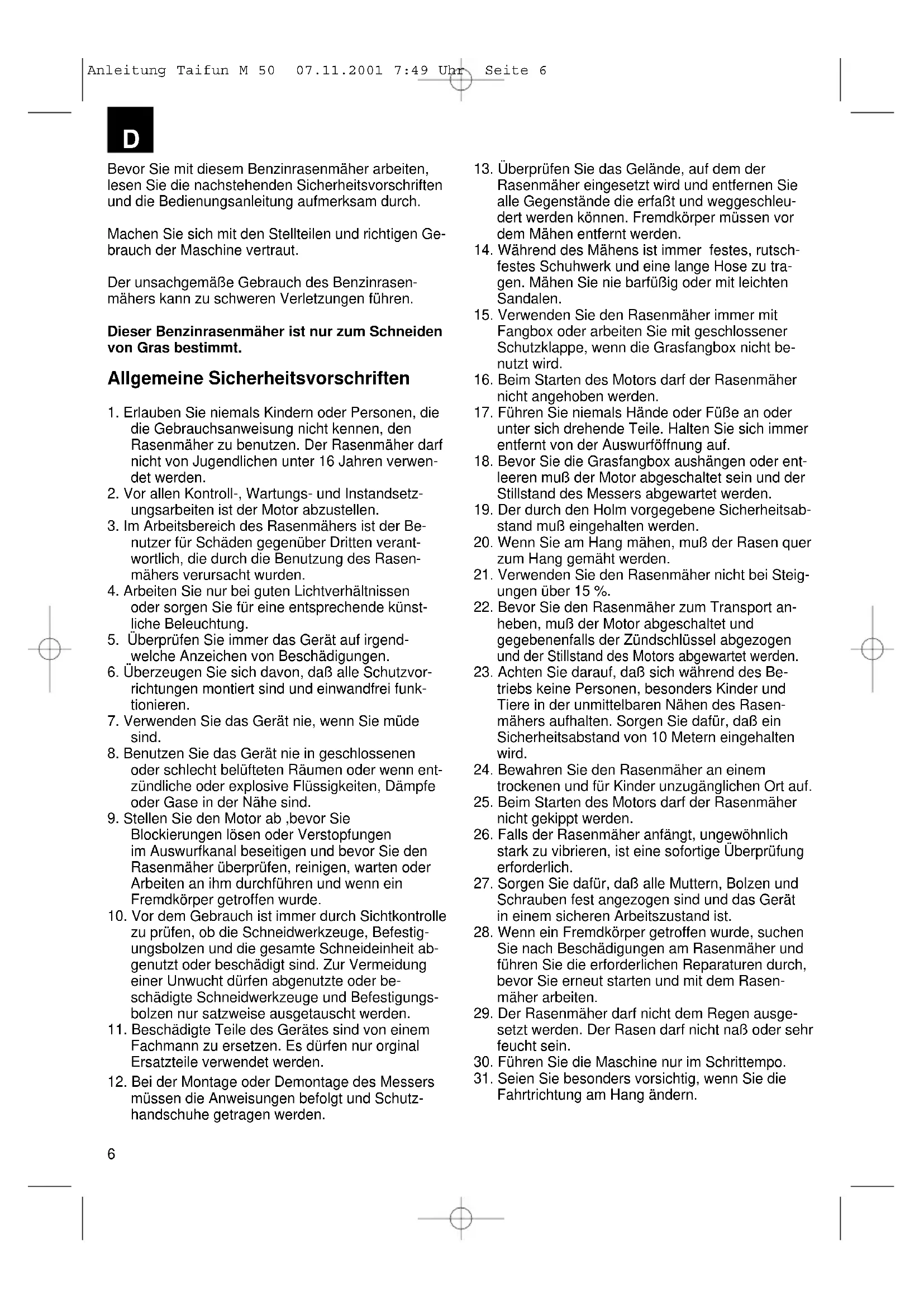

Bevor Sie mit diesem Benzinrasenmäher arbeiten, lesen Sie die nachstehenden Sicherheitsvorschriften und die Bedienungsanleitung aufmerksam durch.

Machen Sie sich mit den Stellteilen und richtigen Gebrauch der Maschine vertraut.

Der unsachgemäße Gebrauch des Benzinrasenmähers kann zu schweren Verletzungen führen.

Dieser Benzinrasenmäher ist nur zum Schneiden von Gras bestimmt.

Allgemeine Sicherheitsvorschriften

1. Erlauben Sie niemals Kindern oder Personen, die die Gebrauchsanweisung nicht kennen, den Rasenmäher zu benutzen. Der Rasenmäher darf nicht von Jugendlichen unter 16 Jahren verwendet werden.
2. Vor allen Kontroll-, Wartungs- und Instandsetzungsarbeiten ist der Motor abzustellen.
3. Im Arbeitsbereich des Rasenmähers ist der Benutzer für Schäden gegenüber Dritten verantwortlich, die durch die Benutzung des Rasenmähers verursacht wurden.
4. Arbeiten Sie nur bei guten Lichtverhältnissen oder sorgen Sie für eine entsprechende künstliche Beleuchtung.
5. Überprüfen Sie immer das Gerät auf irgendwelche Anzeichen von Beschädigungen.
6. Überzeugen Sie sich davon, daß alle Schutzvorrichtungen montiert sind und einwandfrei funktionieren.
7. Verwenden Sie das Gerät nie, wenn Sie müde sind.
8. Benutzen Sie das Gerät nie in geschlossenen oder schlecht belüfteten Räumen oder wenn entzündliche oder explosive Flüssigkeiten, Dämpfe oder Gase in der Nähe sind.
9. Stellen Sie den Motor ab, bevor Sie Blockierungen lösen oder Verstopfungen im Auswurfkanal beseitigen und bevor Sie den Rasenmäher überprüfen, reinigen, warten oder Arbeiten an ihm durchführen und wenn ein Fremdkörper getroffen wurde.
10. Vor dem Gebrauch ist immer durch Sichtkontrolle zu prüfen, ob die Schneidwerkzeuge, Befestigungsbolzen und die gesamte Schneideinheit abgenutzt oder beschädigt sind. Zur Vermeidung einer Unwucht dürfen abgenutzte oder beschädigte Schneidwerkzeuge und Befestigungsbolzen nur satzweise ausgetauscht werden.
11. Beschädigte Teile des Gerätes sind von einem Fachmann zu ersetzen. Es dürfen nur orginal Ersatzteile verwendet werden.

12. Bei der Montage oder Demontage des Messers müssen die Anweisungen befolgt und Schutzhandschuhe getragen werden.

13. Überprüfen Sie das Gelände, auf dem der Rasenmäher eingesetzt wird und entfernen Sie alle Gegenstände die erfaßt und weggeschleudert werden können. Fremdkörper müssen vor dem Mahen entfernt werden.

14. Während des Mähens ist immer festes, rutschfestes Schuhwerk und eine lange Hose zu tragen. Mähen Sie nie barfüßig oder mit leichten Sandalen.
15. Verwenden Sie den Rasenmäher immer mit Fangbox oder arbeiten Sie mit geschlossener Schutzklappe, wenn die Grasfangbox nicht benutzt wird.
16. Beim Starten des Motors darf der Rasenmäher nicht angehoben werden.
17. Führen Sie niemals Hände oder Füße an oder unter sich drehende Teile. Halten Sie sich immer entfernt von der Auswurföffnung auf.
18. Bevor Sie die Grasfangbox aushängen oder entleeren muß der Motor abgeschaltet sein und der Stillstand des Messers abgewartet werden.
19. Der durch den Holm vorgegebene Sicherheitsabstand muß eingehalten werden.
20. Wenn Sie am Hang mähen, muß der Rasen quer zum Hang gemäht werden.
21. Verwenden Sie den Rasenmäher nicht bei Steigungen über 15 %.
22. Bevor Sie den Rasenmäher zum Transport anheben, muß der Motor abgeschaltet und gegebenenfalls der Zündschlüssel abgezogen und der Stillstand des Motors abgewartet werden.
23. Achten Sie darauf, daß sich während des Betriebs keine Personen, besonders Kinder und Tiere in der unmittelbaren Nähen des Rasenmähers aufhalten. Sorgen Sie dafür, daß ein Sicherheitsabstand von 10 Metern eingehalten wird.
24. Bewahren Sie den Rasenmäher an einem trockenen und für Kinder unzugänglichen Ort auf.
25. Beim Starten des Motors darf der Rasenmäher nicht gekippt werden.
26. Falls der Rasenmäher anfängt, ungewöhnlich stark zu vibrieren, ist eine sofortige Überprüfung erforderlich.
27. Sorgen Sie dafür, daß alle Muttern, Bolzen und Schrauben fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist.
28. Wenn ein Fremdkörper getroffen wurde, suchen Sie nach Beschädigungen am Rasenmäher und führen Sie die erforderlichen Reparaturen durch, bevor Sie erneut starten und mit dem Rasenmäher arbeiten.
29. Der Rasenmäher darf nicht dem Regen ausgesetzt werden. Der Rasen darf nicht naß oder sehr feucht sein.
30. Führen Sie die Maschine nur im Schrittempo.
31. Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern.

D

1. Seien Sie besonders vorsichtig, wenn Sie den Rasenmäher umkehren oder ihn zu sich heranziehen.
2. Halten Sie das Schneidwerkzeug an, wenn der Rasenmäher zum Transport über andere Flächen als Gras angehoben werden muß und wenn der Rasenmäher von und zu der mähenden Fläche bewegt werden muß.
3. Starten und arbeiten Sie mit Vorsicht entsprechend den Herstelleranweisungen. Achten Sie auf ausreichenden Abstand der Füße zum Schneidwerkzeug.
4. Heben Sie oder tragen Sie den Rasenmäher nie mit laufenden Motor.
5. Stellen Sie den Motor ab, wenn Sie den Rasenmäher verlassen.
6. Lassen Sie den Motor abkühlen, bevor Sie die Maschine in geschlossenen Räumen abstellen.
7. Prüfen Sie regelmäßig die Grasfangbox auf Verschleißerscheinungen oder auf den Verlust der Funktionsfähigkeit.

Aufbauübersicht (Abb. A)

1 Hebel für Motorbremse
2 Gasregler
3 Kunststoffhandrad
4 Fangsack
5 Auswurfklappe
6 Einstellhebel für Schnitthöhe
7 Luftfilter und Vergaser
8 Tank
9 Reversier-Startseilzug

Zusammenbau der Komponeten

Bei der Lieferung des Rasenmähers sind einige Teile demontiert. Der Zusammenbau ist einfach, wenn die folgenden Hinweise beachtet werden.

1. Montage Grasfangsack (Abb. H-M)

Ziehen Sie den Grasfangsack über den Trägerrahmen. Achten Sie darauf, daß sich der Kunststoffboden an der Unterseite befindet. Klipsen Sie die seitlichen Einhängelaschen am Trägerrahmen ein.

2. Griff

Den Rasenmäher aus der Verpackung nehmen. In der Schachtel befinden sich die beiden vormontierten Griffteile. Befestigen Sie den Griff, wie in Abb. D gezeigt an Chassis. Öffnen Sie dazu die Heckklappe des Rasenmähers und schrauben Sie den Griff mit den beiliegenden Schrauben fest (Abb. D). Verschrauben Sie das Griffoberteil mit dem Griffunterteil, indem Sie die beiden Kunststoffhandräder (Abb. A 4) festschrauben.

Befestigen Sie das Gasseil, das Seil für die Motorbremse, welche vom Griffoberteil der zum Motor führen, mit den beiliegenden Klipsen an den Griffteilen.

3. Einstellen der Schnitthöhe

• Bevor Sie zu Mähen beginnen, prüfen Sie, ob die Schneidwerkzeuge nicht stumpf und Ihre Befestigungsmittel nicht beschädigt sind. Ersetzen Sie stumpfe und/oder beschädigte Schneidwerkzeuge gegebenenfalls im ganzen Satz, um keine Unwucht zu erzeugen. Bei dieser Prüfung den Motor abstellen und gegebenenfalls den Zündschlüssel abziehen.
• Die Einstellung der Schnitthöhe erfolgt direkt an den vier Rädern.
  Es können an den Vorderrädern 5 verschiedene Schnitthöhen und an den Hinterrädern 3 verschiedene Schnitthöhen eingestellt werden.
• Ziehen Sie den Einstellhebel nach außen und stellen Sie die gewünschte Schnitthöhe für jedes Vorderrad einzeln ein. Der Hebel rastet in der gewünschten Position ein. (Abb. E 1). Um die Schnitthöhe an den Hinterrädern einzustellen, ziehen Sie das Hinterrad nach vorne und lassen es in der gewünschten Schnitthöhe in der Aussparung einrasten (ABB. E 2).

4. Starten des Rasenmähers

Um ein ungewolltes Starten des Rasenmähers zu vermeiden, ist dieser mit einer Motorbremse ausgestattet (Abb. A Pos. 1 und Abb. G), welche gedrückt werden muß, bevor der Rasenmäher gestartet wird. Beim Loslassen des Schalthebels muß der dieser in die Ausgangsposition zurückkehren und der Motor wird automatisch abgestellt.

Bevor Sie den Rasenmäher starten, drücken Sie 3x auf den Pumpknopf am Vergaser (Abb. A Pos. 8 und Abb. F). Stellen Sie den Gasregler (Abb. A Pos. 3) in Position A (Abb. C). Drücken Sie den Heben für die Motorbremse (Abb. G) und ziehen Sie kräftig an dem Reversier-Seilzug (Abb. A Pos. 9). Mit dem Gasregler können Sie die Geschwindigkeit und die Umdrehungen des Messers regeln.

Bevor Sie mit dem Rasenmähen beginnen, sollten sie diese Operation einige Male durchführen, um sicher zu gehen, daß alles korrekt funktioniert. Jedesmal wenn Sie irgendwelche Einstell- und/oder Reparaturarbeiten an Ihrem Rasenmäher vornehmen müssen, warten Sie bis sich das Messer nicht mehr dreht.

Stellen vor jeder Einstell-, Wartungs- und Reparaturarbeit den Motor ab.

Ankündigungen für den Gebrauch

1. Schneiden des Rasens

Wählen Sie die Schnitthöhe, je nach der tatsächlichen Rasenlänge. Führen Sie mehrere Durchgänge aus, so daß maximal 4 cm Rasen auf einmal abgetragen wird.

Leeren Sie die Grasfangbox, wenn sie voll ist, damit Verstopfungen der Auswurffönnung verhindert werden. Darauf achten, daß nicht über liegengebliebenes Gras des bereits geschnittenen Rasens gefahren wird, damit Verstopfungen der Auswurffönnung und unnötige Überlastungen des Motors verhindert werden.

2. Das Messer

Bevor irgendwelche Kontrollen des Messers durchgeführt werden, den Motor abstellen und gegebenenfalls den Zünschlüssel abziehen, denken Sie daran, daß das Messer nach der Ausschaltung des Motors noch einige Sekunden weiterdreht. Nie versuchen, das Messer zu stoppen. Prüfen Sie regelmäßig, ob das Messer richtig befestigt, in gutem Zustand und gut geschliffen ist. Im entgegengesetzten Fall, schleifen, oder ersetzen. Falls das in Bewegung befindliche Messer auf einen Gegenstand schlägt, den Rasenmäher anhalten und warten bis das Messer vollkommen still steht. Kontrollieren Sie dann den Zustand des Messers und des Messerhalters. Falls diese beschädigt sind müssen sie ausgewechselt werden.

Wartung und Lagerung

• Sorgen Sie dafür, daß alle Befestigungselemente (Schrauben, Muttern usw.) stets fest angezogen sind so daß Sie mit dem Mäher sicher arbeiten können.
  – Überprüfen Sie die Grasfangeinrichtung häufiger auf Verschleißerscheinungen.
  – Ersetzen Sie verschlissene oder beschädigte Teile.

Die regelmäßige Pflege des Rasenmähers sichert nicht nur lange Zeit seine Haltbarkeit und Leistungsfähigkeit, sondern trägt auch zu einem sorgfältigen und einfachen Mähen Ihres Rasens bei. Säubern Sie den Rasenmäher möglichst mit Bürsten oder Lappen. Verwenden Sie keine Lösungsmittel oder Wasser, um den Schmutz zu beseitigen. Die Wartungs- und Reinigungseingriffe müssen bei abgestellten Motor durchgeführt werden.

Das am stärksten dem Verschleiß ausgesetzte Element ist das Messer. Prüfen Sie regelmäßig den Zustand des Messers sowie die Befestigung

desselben. Ist das Messer abgenutzt, muß es ausgewechselt oder geschliffen werden. Sollten übermäßige Vibrationen des Rasenmähers auftreten, bedeutet dies, daß das Messer nicht richtig ausgewuchtet ist oder durch Stöße verformt wurde. In diesem Fall muß es repariert oder ausgewechsel werden.

Auswechseln des Messers

Achtung: Arbeits-Handschuhe tragen. Die Kunststoffmutter mit einem 34 mm Schlüssel gegen den Uhrzeigersinn lösen, das Messer herausziehen und durch ein neues ersetzen, dabei genau auf die Einbaurichtung achten. Die Kunststoffmutter im Uhrzeigersinn festziehen.

Zum Saisonende führen Sie eine allgemeine Kontrolle des Rasenmähers durch und entfernen alle angesammelten Rückstände.

Bei jedem Saisonanfang den Zustand des Messers überprüfen.

Für Reparturen wenden Sie sich an unsere Kunden-dienst-Stellen.

Für die Wartung nur Original-Ersatzteile verwenden.

Technische Daten

Motortyp Tecumseh Vantage 35

Motorleistung 2,6 kw / 3,5 PS

Geschwindigkeit des Motors im Leerlauf 2800 min. ^-1

Deckbreite 500 mm

Schnitthöhe 5 fach verstellbar 30 - 80 mm

Grasauffangbox 45 |

Geräusch:

Die Maschine wurde gemäß CEE 84/538 aufgebaut.

Vibration:

Die am Griff ausgesendeten Schwingungen wurden nach ISO 5349 ermittelt und betragen 2,4 m/s ^2 .

F

Ersatzteilzeichnung Taifun M 50 Art.-Nr.: 34.041.00 I.-Nr.: 91017

Ersatzteilliste Taifun M 50 Art.-Nr.: 34.041.00 I.-Nr.: 91017

Pos. Bezeichnung Ersatzteil-Nr.

01 Gehäuse komplett 34.041.00.01

02 Flansch 34.041.00.02

03 Mutter M10 51.066.10

04 Kunststoffabdeckung vorne 34.041.00.03

05 Seegerring 13x19x1 DIN 988 34.041.00.04

06

Wellscheibe

07 Sechskantschraube M10x45 50.064.60

08 Scheibe 10,5 52.076.05

09 Radbefestigungsteil 34.041.00.06

10 Buchse 34.041.00.07

11 Höhenverstellung 34.041.00.08

12 Verstellhebel 34.041.00.09

13 Scheibe 10,5 52.076.00

14 Paßfeder

15 Messerhalterung

16 Ersatzmesser

17 Flansch 34.041.00.13

18 Schraubensicherung

19 Sechskantschraube UNI 3/8x2"

20 Mutter selbstsichernd M5

21 Blechteil

22 Scheibe

23 Sechskantschraube M5

24 Rad ( 200/10-44

25 Mutter M8

26 Abdeckkappe ( 200

27 Gummipuffer 34.041.00.20

28 Prallschutz

29 Halterung 34.041.00.22

30 Sechskantschraube M5x30

31 Fangsackgestell

32 Grasfangsack

33 Sechskantmutter M8 DIN 985

34 Unterlegscheibe 8,4

35 Sechskantschraube M8x16

36 Zugfeder D=10

37 Radverstellung hinten

38 Halteteil

39 Scheibe 5,3

40 Mutter selbstsichernd M5

41 Blechtreibschraube 5x25

43 Spezialscheibe

44 Handrad

45 Seilzughalterung

46 Schloßschraube M8x55

47 Schubbügelunterteil

48 Seilzugführung

49 Gasseilzug 517

50 Schraube M5x35

51 Gashebelgehäuse außen

52 Gashebel

34.041.00.11

34.041.00.12

34.055.52

34.041.00.14

34.041.00.15

51.036.20

34.041.00.16

34.041.00.17

50.031.60

34.041.00.18

51.056.10

34.041.00.19

34.041.00.21

34.041.00.23

34.041.00.24

34.041.00.25

34.301.00.42

52.066.20

50.051.60

34.041.00.26

34.041.00.27

34.041.00.28

52.036.10

51.036.20

34.041.00.29

34.041.00.30

34.041.00.31

34.041.00.32

34.041.00.33

34.041.00.34

34.041.00.35

34.041.00.36

34.041.00.37

34.041.00.38

34.041.00.39

Ersatzteilliste Taifun M 50 Art.-Nr.: 34.041.00 I.-Nr.: 91017

Pos.	Bezeichnung Ersatzteil-Nr.
53	Gashebelgehäuse innen 34.041.00.40
54	Mutter M5 51.036.20
55	Schubbügeloberteil 34.041.00.41
56	Flachrundschraube M6x35 50.243.60
57	Scheibe 5,4x20x1,5 34.041.00.42
58	Sicherheitshebel 34.041.00.43
59	Metallwinkel 34.041.00.44
60	Mutter selbstsichernd M6 34.301.00.37
61	Seilzug 34 34.041.00.45
62	Fächerscheibe ( 10 34.041.00.46
63	Rad ( 200/12-44 34.041.00.47

Übereinstimmungsbescheinigung

Der Unterzeichner, HerrJ. Thannhuberr,

Hans Einhell AG, Wiesenweg 22, D-94405 Landau

bestätigt, daß der Benzinrasenmäher

Fabrikat Einhell

Typ Taifun M 50 / M 50 R

Serie Royal

Motortyp Tecumseh Vantage 35

Prüfdrehzahl 2800 min -1

mit den Vorschriften der Richtlinie CEE 84/538/EWG übereinstimmt

- Garantierter Schalldruckpegel LPA 85 dB(A)

- Garantierter Schalleistungspegel LWA 95 dB(A)

- Art der Schneidevorrichtung waagrecht rotierendes Messer

- Deckbreite 50 cm

- Umdrehungsgeschwindigkeit der Schneidvorrichtung 2800 min

-1

Landau/Isar, 13. Januar 1998

Vorstand

Hinweis auf eingeschränkte Betriebszeiten

Der Betrieb von Rasenmähern und Rasentrimmern ist nur an Werktagen in der Zeit von 7.00 bis 19.00 Uhr gestattet.

Rasenmäher und Rasentrimmer mit einem Geräuschpegel unter 88 dB(A) (siehe Typenschild) dürfen an Werktagen auch von 19.00 bis 22.00 Uhr eingesetzt werden.

Beachten Sie auch die vorgeschriebenen, gesetzlichen Bestimmungen, die örtlich verschieden sein können.

D	GB	F	NL	E	P
EG KonformitätserklärungDer Unterzeichnende erklärt im Namen der Firma	EC Declaration of ConformityThe Undersigned declares, on behalf of	Déclaration de Conformité CELe soussigné déclare, au nom de	EC ConformiteitsverklaringDe ondertekenaar verklaart in naam van de firma	Declaración CE de ConformidadPor la presente, el abajo firmante declara en nombre de la empresa	Declaração de conformidade CEO abaixo assinado declara em nome da empresa
HANS EINHELL AG · Wiesenweg 22 · D-94405 Landau/Isar
daß die	that the	que	dat de	que el/la	que
Maschine/Produkt	Machine / Product	la machine / le produit	machine/produkt	máquina/producto	a máquina/o produto
Benzin-Rasenmäher Lawn mower		Tondeuse à gazon à essence	Benzine-grasmaaier	Cortacésped de gasolina	Corta-relva
Marke	produced by:	du fabricant	merk	marca	marca
Einhell®
Typ	Type	Type	type	tipo	tipo
M 50 / M 50 R
– Seriennummer auf dem Produkt – der☑EG Maschinenrichtlinie89/392/EWG mit Änderungen☑EG Richtlinie Elektromagnetische Verträglichkeit89/336 EWG mit Änderungen entspricht.	– Serial number specified on the product - is in accordance with the☑EC Directive regarding machinery 89/392 EEC, as amended;☑EC Directive regarding electromagnetic compatibility89/336 EEC, as amended.	– no. série indiqué sur le produit - correspond(ent) à la☑Directive CE relative aux machines 89/392 CEE avec les modifications y apportées;☑Directive CE relative à la compatibilité électromagnétique 89/336 CEE avec les modifications y apportées.	– serienummer op het produkt-conform de volgenderichtlijnen is:☑EG machinerichtlijn89/392/EWG met wijzigingen☑EG richtlijn Elektromagnetische compatibilité89/336 EWG met wijzigingen	– No. de serie en el producto:satisface las disposiciones pertinentes siguientes:☑Disposición de maquinaria de la CE 89/392/CEE con modificaciones☑Disposición de la compatibilidad electro-magnética de la CE 89/336 CEE con modificaciones.	– cujo número de série encontra-se no produto - corresponde à☑Directiva da CE de máquinas 89/392/CEE, com alterações☑Directiva da CE de compatibilidade electro-magnética 89/336 CEE, com alterações
EN 836; CISPR 12; 8. BlmschV
Landau/Isar, den13.01.1998	Landau/Isar, (date)13.01.1998	Landau/Isar, (date)13.01.1998	Landau/Isar, datum13.01.1998	Landau/Isar13.01.1998	Landau/Isar13.01.1998
Pflaum	Pflaum	Pflaum	Pflaum	Pflaum	Pflaum

Archivierung / For archives: M-0521-21-976-E

© GARANTIEURKUNDE

Die Garantiezeit beginnt mit dem Tag des Kaufes und beträgt 1 Jahr.

Die Gewährleistung erfolgt für mangelhafte Ausführung oder Material- und Funktionsfehler.

Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

Keine Gewährleistung für Folgeschäden.

Ihr Kundendienstansprechpartner

F GARANTIE EINHELL

Wir gewähren Ihnen ein Jahr Garantie gemäß nachstehenden Bedingungen. Die Garantiezeit beginnt jeweils mit dem Tag der Lieferung, der durch Kaufbeleg, wie Rechnung, Lieferschein oder deren Kopie, nachzuweisen ist. Innerhalb der Garantiezeit beseitigen wir alle Funktionsfehler am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind. Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

Ausschluß: Die Garantiezeit bezieht sich nicht auf natürliche Abnutzung oder Transportschäden, ferner nicht auf Schäden, die infolge Nichtbeachtung der Montageanleitung und nicht normgemäßer Installation entstanden. Der Hersteller haftet nicht für indirekte Folge- und Vermögensschäden.

Durch die Instandsetzung wird die Garantiezeit nicht erneuert oder verlängert. Bei Garantieanspruch, Störungen oder Ersatzteilbedarf wenden Sie sich bitte an.

ISC GmbH · International Service Center

Ersatzteil-Abt.: Telefon [phone] • Telefax (0 99 51) 52 50

Reparatur-Abt.: Telefon [phone] • Telefax (0 99 51) 26 10

Technische Kundenberatung: Telefon [phone]

A Herbert Horvat

Badenerstraße 318

A-2511 Pfaffstätten

F Agence Commerciale Kettering

Technische Änderungen vorbehalten

Gartenteiche und Zubehör
■Springbrunnenpumpen, Filter und Zubehör
Gewächshäuser, Frühbeete und Zubehör
Bioluftbefeuchter
Hochdruckreiniger und Zubehör

Gartenpumpen und Zubehör
Motor-, Elektroketten- sägen und Zubehör
Gartengeräte und Zubehör
Heizgeräte
Gas-, Holzkohlegrills und Zubehör

Auto & Werkstatt

Schweißtechnik
Drucklufttechnik
■Reinigungstechnik
■Akku-/Elektro-Bohrmaschinen
■Garagentorheber und Zubehör
Schleiftechnik

■Motorsägen Elektrosägen
Batterielader
Torantriebe
■Klima- und Heizgeräte
■Hub- und Zuggeräte
■Werkstatttausrüstung

Haustechnik

■Video-Überwachung
Bild-Türsprechanlagen
■Funk- und Kabel-Alarmanlagen

■Mobile Alarmgeber
■Mechanische Einbruchssicherungen.
