BEDIENUNGSANLEITUNG Victor BARBECOOK

HET TOESTEL VAN GAS VOORZIEN

MODE D’EMPLOI ET D’ENTRETIEN

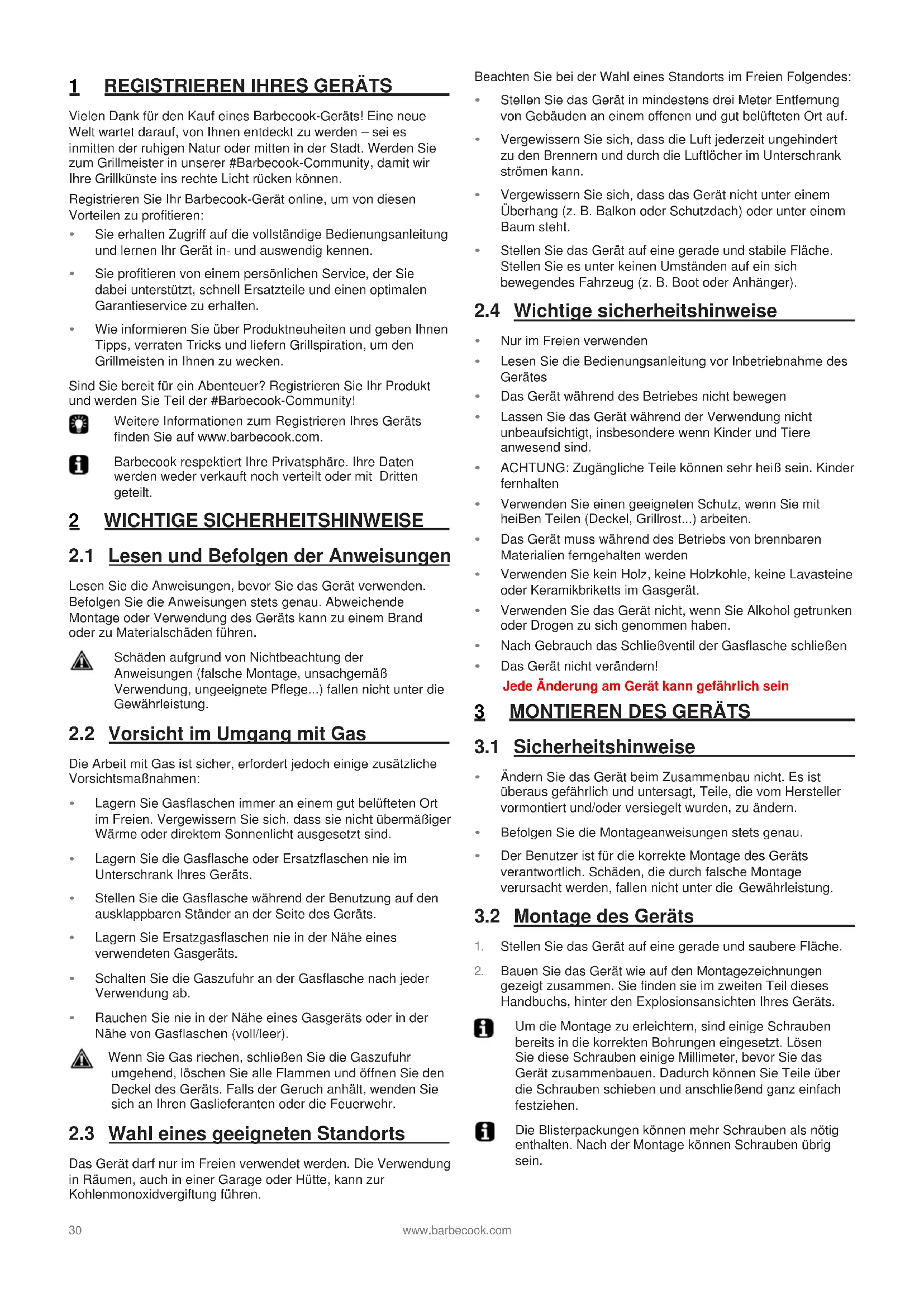

Vielen Dank für den Kauf eines Barbecook-Geräts! Eine neue Welt wartet darauf, von Ihnen entdeckt zu werden – sei es inmitten der ruhigen Natur oder mitten in der Stadt. Werden Sie zum Grillmeister in unserer #Barbecook-Community, damit wir Ihre Grillkünste ins rechte Licht rücken können. Registrieren Sie Ihr Barbecook-Gerät online, um von diesen Vorteilen zu profitieren:

Sie erhalten Zugriff auf die vollständige Bedienungsanleitung und lernen Ihr Gerät in- und auswendig kennen.

Sie profitieren von einem persönlichen Service, der Sie dabei unterstützt, schnell Ersatzteile und einen optimalen Garantieservice zu erhalten.

Wie informieren Sie über Produktneuheiten und geben Ihnen Tipps, verraten Tricks und liefern Grillspiration, um den Grillmeisten in Ihnen zu wecken. Sind Sie bereit für ein Abenteuer? Registrieren Sie Ihr Produkt und werden Sie Teil der #Barbecook-Community!

Weitere Informationen zum Registrieren Ihres Geräts finden Sie auf www.barbecook.com.

Barbecook respektiert Ihre Privatsphäre. Ihre Daten werden weder verkauft noch verteilt oder mit Dritten geteilt.

WICHTIGE SICHERHEITSHINWEISE

Lesen und Befolgen der Anweisungen Lesen Sie die Anweisungen, bevor Sie das Gerät verwenden. Befolgen Sie die Anweisungen stets genau. Abweichende Montage oder Verwendung des Geräts kann zu einem Brand oder zu Materialschäden führen.

Schäden aufgrund von Nichtbeachtung der Anweisungen (falsche Montage, unsachgemäß Verwendung, ungeeignete Pflege...) fallen nicht unter die Gewährleistung.

Vorsicht im Umgang mit Gas Die Arbeit mit Gas ist sicher, erfordert jedoch einige zusätzliche Vorsichtsmaßnahmen:

Lagern Sie Gasflaschen immer an einem gut belüfteten Ort im Freien. Vergewissern Sie sich, dass sie nicht übermäßiger Wärme oder direktem Sonnenlicht ausgesetzt sind.

Lagern Sie die Gasflasche oder Ersatzflaschen nie im Unterschrank Ihres Geräts.

Stellen Sie die Gasflasche während der Benutzung auf den ausklappbaren Ständer an der Seite des Geräts.

Lagern Sie Ersatzgasflaschen nie in der Nähe eines verwendeten Gasgeräts.

Schalten Sie die Gaszufuhr an der Gasflasche nach jeder Verwendung ab.

Rauchen Sie nie in der Nähe eines Gasgeräts oder in der Nähe von Gasflaschen (voll/leer). Wenn Sie Gas riechen, schließen Sie die Gaszufuhr umgehend, löschen Sie alle Flammen und öffnen Sie den Deckel des Geräts. Falls der Geruch anhält, wenden Sie sich an Ihren Gaslieferanten oder die Feuerwehr.

Wahl eines geeigneten Standorts Das Gerät darf nur im Freien verwendet werden. Die Verwendung in Räumen, auch in einer Garage oder Hütte, kann zur Kohlenmonoxidvergiftung führen. Beachten Sie bei der Wahl eines Standorts im Freien Folgendes:

Stellen Sie das Gerät in mindestens drei Meter Entfernung von Gebäuden an einem offenen und gut belüfteten Ort auf.

Vergewissern Sie sich, dass die Luft jederzeit ungehindert zu den Brennern und durch die Luftlöcher im Unterschrank strömen kann.

Vergewissern Sie sich, dass das Gerät nicht unter einem Überhang (z. B. Balkon oder Schutzdach) oder unter einem Baum steht.

Stellen Sie das Gerät auf eine gerade und stabile Fläche. Stellen Sie es unter keinen Umständen auf ein sich bewegendes Fahrzeug (z. B. Boot oder Anhänger).

Wichtige sicherheitshinweise

Nur im Freien verwenden

Lesen Sie die Bedienungsanleitung vor Inbetriebnahme des Gerätes

Das Gerät während des Betriebes nicht bewegen

Lassen Sie das Gerät während der Verwendung nicht unbeaufsichtigt, insbesondere wenn Kinder und Tiere anwesend sind.

ACHTUNG: Zugängliche Teile können sehr heiß sein. Kinder fernhalten

Verwenden Sie einen geeigneten Schutz, wenn Sie mit heiBen Teilen (Deckel, Grillrost...) arbeiten.

Das Gerät muss während des Betriebs von brennbaren Materialien ferngehalten werden

Verwenden Sie kein Holz, keine Holzkohle, keine Lavasteine oder Keramikbriketts im Gasgerät.

Verwenden Sie das Gerät nicht, wenn Sie Alkohol getrunken oder Drogen zu sich genommen haben.

Nach Gebrauch das Schließventil der Gasflasche schließen

Das Gerät nicht verändern! Jede Änderung am Gerät kann gefährlich sein

Ändern Sie das Gerät beim Zusammenbau nicht. Es ist überaus gefährlich und untersagt, Teile, die vom Hersteller vormontiert und/oder versiegelt wurden, zu ändern.

Befolgen Sie die Montageanweisungen stets genau.

Der Benutzer ist für die korrekte Montage des Geräts verantwortlich. Schäden, die durch falsche Montage verursacht werden, fallen nicht unter die Gewährleistung.

Stellen Sie das Gerät auf eine gerade und saubere Fläche.

Bauen Sie das Gerät wie auf den Montagezeichnungen gezeigt zusammen. Sie finden sie im zweiten Teil dieses Handbuchs, hinter den Explosionsansichten Ihres Geräts.

Um die Montage zu erleichtern, sind einige Schrauben bereits in die korrekten Bohrungen eingesetzt. Lösen Sie diese Schrauben einige Millimeter, bevor Sie das Gerät zusammenbauen. Dadurch können Sie Teile über die Schrauben schieben und anschließend ganz einfach festziehen. Die Blisterpackungen können mehr Schrauben als nötig enthalten. Nach der Montage können Schrauben übrig sein.www.barbecook.com 31

ANSCHLIEßEN VON GAS AN DAS GERÄT

Welche Flasche, welcher Schlauch und welches Ventil? Bevor Sie das Gerät mit Gas versorgen können, müssen Sie eine Gasflasche, einen Schlauch und ein Druckminderventil kaufen. Die nachfolgende Tabelle zeigt, welche Flasche, welcher Schlauch und welches Ventil verwendet werden müssen. In Belgien (BE) müssen Sie beispielsweise eine Propangasflasche mit einem Schlauch und einem Ventil für 37 mbar oder eine Butangasflasche mit einem Schlauch und Ventil für 28-30 mbar verwenden. Ve rwenden Sie nur Regler, die EN 16129 entsprechen Land Flasche, Schlauch und Ventil DK, GR, NO, SE, EE, LT, LV, CZ, PL, MT, HU, SI, SK, NL Propangas, 30 mbar / Butangas, 30 mbar ES, GB,, IE, PT, BE, FR, LU, IT, CY Propangas, 37 mbar / Butangas, 28-30 mbar Das Gerät ist für den Betrieb mit Butan/Propan- Flaschen (inhalt zwischen 4,5 und 15 kg) mit geeignetem Druckminderer eingestellt. Wir empfehlen die Verwendung von Propangas. Propangas ermöglicht eine hochwertige Verbrennung und ist weniger anfällig für Frost. Die Höhe H des Tanks darf 70 cm nicht überschreiten, ungeachtet der Breite bzw. des Durchmessers D des Tanks. Kaufen Sie das Druckminderventil und die Gasflasche zusammen. Nicht alle Ventile passen auf alle Flaschen. Verwenden Sie nur einen Gasschlauch und ein Druckminderventil, der für das bestimmte Land genehmigt ist.

Schließen Sie die Flasche nie direkt an das Gerät an. Montieren Sie zunächst ein Druckminderventil an der Flasche.

Ändern Sie die vormontierten oder versiegeiten Teile an der Flasche, am Schlauch oder am Druckminderventil unter keinen Umständen.

Halten Sie den Schlauch so kurz wie möglich (maximal 1,5 m), um zu verhindem, dass er auf dem Boden schleift.

Den Schlauch nicht verbiegen. Nicht am Schlauch ziehen und ihn nicht verdrehen. Von Teilen entfemt halten, die heiß werden können. Prüfen, ob der Schlauch normal verläuft, ohne Drall oder Zug.

Zu ersetzen bei Beschädigungen, rissen, wenn es die Vorschriften des Landes verlangen oder je nach seiner Lebensdauern (Z.b. Frankreich).

Den Schlauch nicht verbiegen.

Die Flasche stets aufrecht halten.

Die Gaszufuhr nicht öffnen.

Wenn Veränderungen am Gasanschluss vorgenommen wurden, stets auf Leeks prüfen. Siehe “5 Prüfen auf Gaslecks”.

Anschließen des Schlauchs an das Gerät Frankreich: Das Gerät kann mit 2 Arten von Schläuchen benützt werden:

Schlauch zum Aufstecken auf Schlauchanschlüsse am Gerät und am Druckminderer, befestigt mit Schellen (nach Norm XP D 36-110). Empfohlene Länge 1,25 m

Schlauch (nach Norm XP D 36-112) mit Gewindemutter G 1/2 zum Aufschrauben auf das Gerät und Gewindemutter M 20x1,5 zum Aufschrauben auf den Druckminderer, empfohlene Länge 1,25 m. Andere Länder: Das Gerä t muss mit einem Schlauch verwendet werden, der für den Einsatz von Butan und Propan geeignet ist. Dieser darf nicht länger als 1,50 m sein. Um den Gasschlauch an das Gerät anzuschlieBen, müssen Sie einen Anschluss am Gasschlauch des Geräts anbringen (=223.7420.000). lm Lieferumfang des Geräts sind zwei Anschlüsse für bestimmte Länder enthalten: Land Anschluss

Wenn Ihr Land nicht in der Tabelle aufgeführt ist, verwenden Sie den Anschluss, der den nationalen Standards entspricht.

Sie benötigen einen 19-mm-Schraubenschlüssel und einen Kreuzschlitzschraubendreher.

Schrauben Sie den Anschluss auf den Gasschlauch des Geräts (A) und ziehen Sie ihn mit einem 19-mm- Schraubenschlüssel (B) fest.

Schieben Sie den Schlauch über den Anschluss (C) und ziehen Sie den Klemmring mit ei nem Kreuzschlitzschraubendreher (D) fest.

Sie benötigen einen 22-mm-Schraubenschlüssel und einen Universalschraubenschlüssel.

Schrauben Sie den Anschluss auf den Gasschlauch des Geräts (A) und ziehen Sie ihn mit einem 22-mm- Schraubenschlüssel (B) fest.32

Schrauben Sie den Gasschlauch auf den Anschluss (C) und ziehen Sie ihn mit zwei Schraubenschlüsseln fest. Halten Sie den Anschluss mit einem 22-mm- Schraubenschlüssel und drehen Sie den Schlauch mit einem Universalschraubenschlüssel (D) fest.

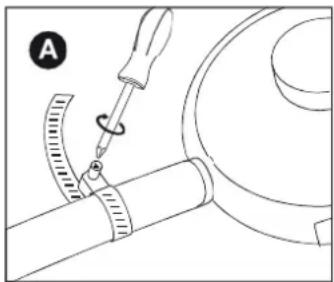

Anschließen des Schlauchs und der Flasche an das Ventil Je nach Typ des verwendeten Druckminderventils benötigen Sie einen Kreuzschlitzschraubendreher und/oder einen Universalschraubenschlüssel.

Schließen Sie den Schlauch an das Druckminderventil an. Führen Sie eine der folgenden Aufgaben durch:

Wenn der Schlauch einen Klemmring hat, schieben Sie den Schlauch über das Ventil und ziehen Sie den Klemmring mit einem Kreuzschlitzschraubendreher fest (A).

Wenn der Schlauch eine Mutter hat, schrauben Sie den Schlauch auf das Ventil und ziehen Sie die Mutter mit einem Universalschraubenschlüssel fest (B).

Schließen Sie das Druckminderventil an die Gasflasche an. Führen Sie eine der folgenden Aufgaben durch:

Wenn das Ventil eine Mutter hat, schrauben Sie das Ventil im Uhrzeigersinn auf die Flasche und ziehen Sie die Mutter mit einem Universalschraubenschlüssel fest (B).

Wenn das Ventil ein Schraubengewinde hat, schrauben Sie das Ventil gegen den Uhrzeigersinn auf die Flasche (D).

Austauschen der Gasflasche

Schließen Sie die Gaszufuhr und stellen Sie alle Regler auf OFF.

Trennen Sie die leere Flasche und schließen Sie die volle Flasche an.

Prüfen Sie die Flasche, den Schlauch und alle Gasanschlüsse auf Lecks. Siehe “5 Prüfen auf Gaslecks”.

5 PRÜFEN AUF GASLECKS

Warum sollte auf Gaslecks geprüft werden? Propan und Butan sind schwerer als Luft. Daher werden Sie nicht vom Gerät weggetragen. Insbesondere an windstillen Tagen kann ein Leck dazu führen, dass sich Gas im Gerät und darum herum ansammelt. Dieses angesammelte Gas kann sich entzünden und explodieren.

Wann sollte auf Gaslecks geprüft

Vor der ersten Inbetriebnahme oder vor der erstmaligen Benutzung nach einem längeren Zeitraum. Prüfen Sie auch auf Gaslecks, wenn das Gerät von Ihrem Händler montiert wurde.

Immer dann, wenn eine Gaskomponente ausgetauscht wurde.

Mindestens einmal pro Jahr, vorzugsweise zu Beginn der Grillsaison.

Stellen Sie das Gerät im Freien an einem gut belüfteten Ort auf. Vergewissern Sie sich, dass es in der Nähe des Geräts keine Flammen oder Wärmequellen gibt.

Verwenden Sie unter keinen Umständen ein Feuerzeug oder ein Streichholz, um auf Gaslecks zu prüfen.

Rauchen Sie nicht und zünden Sie die Brenner nicht an, wenn Sie auf Gaslecks prüfen.

Welche Materialien werden benötigt? Um auf Gaslecks zu prüfen, wird folgendes benötigt:

Eine Testflüssigkeit. Sie können ein gebrauchsfertiges Leckspray oder eine Mischung aus Wasser (50 %) und Spülmittel (50 %) verwenden.

Ein Lecktestwerkzeug

So prüfen Sie auf Gaslecks Zum Prüfen auf Gaslecks verwenden Sie eine Testflüssigkeit, die auf alle Gaskomponenten und Verbindungen angewendet wird. Wenn die Blasenbildung an einer speziellen Komponenten oder Verbindung zunimmt, tritt Gas aus: Gehen Sie folgendermaßen vor, um auf Gaslecks zu prüfen:

Stellen Sie das Gerät ins Freie.

Halten Sie das Lecktestwerkzeug und die Testflüssigkeit (Leckspray oder Seifenlauge) bereit.

Stellen Sie alle Regler auf OFF.

Öffnen Sie die Gaszufuhr leicht. Drehen Sie das Ventil der Gasflasche nur einmal.

Ziehen Sie mit dem Lecktestwerkzeug etwas Testflüssigkeit auf und tragen Sie sie auf den Bereich auf, der geprüft werden soll. Folgendes muss geprüft werden:

Die Schweißnähte an der Flasche (A)

Die Verbindungen zwischen Flasche und Druckminderventil und zwischen Druckminderventil und Schlauch (C)

Die Verbindung zwischen dem Schlauch und dem Gerät (D)www.barbecook.com

Das Druckminderventil Ihres Geräts und die Anschlüsse können von den dargestellten abweichen.

Führen Sie eine der folgenden Aufgaben durch:

Wenn Sie ein Leck erkennen, fahren Sie wie unter “ Im Fall eines Gaslecks” beschrieben fort.

Wenn keine Lecks vorhanden sind, schließen Sie die Gaszufuhr, spülen Sie alle Komponenten gründlich mit Wasser und trocknen Sie sie gut.

Im Fall eines Gaslecks

Schließen Sie die Gaszufuhr und gehen Sie folgendermaßen vor:

Wenn Sie ein Gasleck an einer der Verbindungen entdecken, ziehen Sie diese Verbindung fest.

Wenn Sie ein leck an der Flasche oder am Schlauch entdecken, tauschen Sie die Flasche oder den Schlauch aus.

Prüfen Sie die Verbindung oder Komponente, bei der das Leck entdeckt wurde, erneut.

Wenn das Leck nicht beseitigt werden kann, wenden Sie sich an einen Barbecook-Händler. Verwenden Sie das Gerät erst wieder, nachdem das Leck behoben wurde. Eine Liste mit Barbecook-Händlern in Ihrer Nähe finden Sie auf www.barbecook.com.

6 VORBEREITEN DES GERÄTS FÜR

Vor der ersten inbetriebnahme / vor der erstmaligen benutzung nach einem längeren zeitraum Bevor Sie Ihren Plancha benutzen, sollten Sie sich die Zeit nehmen und sämtliche Anweisungen und Informationen im vorliegenden Handbuch aufmerksam durchlesen und verstehen. Sie sollten sich vergewissern: Dass der Plancha korrekt zusammengebautwurde.

Dass es keine undichten Stellen gibt, an denen Gas austritt (”5).

Dass die Brenner korrekt installiert sind (das Ventil muss fest in die Venturidüse eingedrückt seinund dass sie

icht verstopft sind (siehe Abschnitt „Sicherheitsinformationen“ und Abschnitt „Reinigung der Brenner“).

Dass kein Gasschlauch und kein Stromkabel mit den Flächen in Kontakt ist, die bei Benutzung des Grills heiß werden.

Dass der Grill an einem ungefährlichen Ort aufgestellt ist

Um die Brenner mit dem elektrischen Zünder anzuzünden, müssen Sie eine AA-Batterie in den Zünder einsetzen. Diese Batterie ist nicht im Lieferumfang enthalten. Sie finden das Batteriefach des Zünders am Bedienfeld Ihres Gerätes

Beim Zünden der Brenner nicht direkt über das Gerät lehnen.

Die Regler des Plancha müssen auf OFF gestellt sein. Das Ventil an der Gasflasche langsam öffnen. Bevor Sie den Regler eines Brenners drehen, warten Sie etwa 10 Sekunden, bis sich die Gasflamme stabilisiert hat.

Versuchen Sie auf keinen Fall, alle Brenner gleichzeitig zu zünden.

6.3 Brenner mit der zündhilve zünden

• Stellen Sie den Steuerknopf eines Brenners auf HIGH.

• Drücken Sie die Zündungstaste und halten Sie die Zündungstaste gedrückt, bis Sie sichergestellt haben, dass der Brenner gezündet hat (Geräusche und sichtbar durch die Seitenwand der Sichtlöcher).

• Wenn der Brenner nicht innerhalb von 5 Sekunden aufleuchtet, stellen Sie den Kontrollknopf auf OFF, schließen Sie die Gaszufuhr und warten Sie 5 Minuten. Dadurch kann angesammeltes G as entweichen

• Versuchen Sie erneut, den Brenner anzuzünden, wenn er immer noch nicht leuchtet, siehe "Fehlerbehebung", um die Ursache des Problems zu ermitteln.

• Sobald ein Brenner aufleuchtet, schalten Sie den anderen Brenner ein, indem Sie den Steuerknopf auf hochstellen.

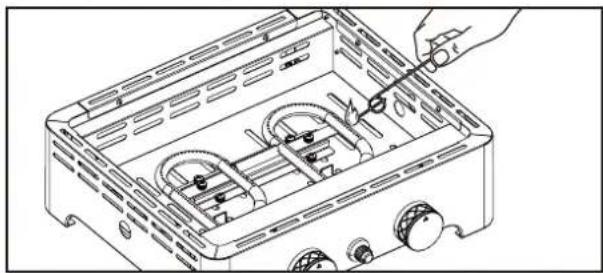

Brenner mit einem zündholz zünden Auf der linken und rechten Seite befindet sich ein Sicht- / Zündungsloch. Sie können die Brenner mit einem langen Zündholz anzünden, wenn die elektronische Zündung nicht funktioniert.

Öffnen Sie das Ventil an der Gasflasche.

Führen Sie das entzündete Zündholz durch die Öffnung ein, und halten Sie es in 13 mm Abstand am Brenner fest.

Den gewünschten Regler hineindrücken und auf “High” stellen. Innerhalb von fünf Sekund en sollte das Feuer entfacht sein. Falls nicht, den Regler wieder ausstellen und fünf Minuten warten, damit sich das Gas verteilen kann.

Die Schritte 1 bis 5 wiederholen. Lässt sich der Brenner auch nach drei Versuchen noch nicht zünden, lesen Sie das Kapitel “Störungsbehebung”.34

Die anderen brenner zünden Der zweite Brenner wird genau wie der erste gezündet.

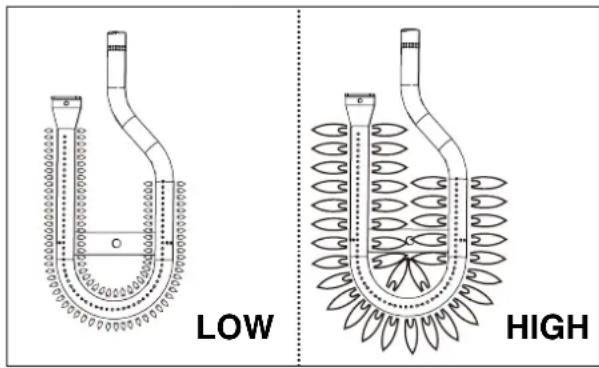

Prüfen der Flammen Wenn Sie einen Brenner anzünden, müssen Sie seine Flammen prüfen. Eine perfekte Flamme ist fast vollkommen blau, mit einigen gelben Spitzen. Sporadische gelbe Flammen sind normal und nicht schädlich. Sollte es Probleme mit den Flammen geben, gehen Sie folgendermaßen vor, um das Problem zu lösen:

Wenn die Flammen... Dann... Niedrig und vollkommen gelb sind

Schließen Sie umgehend die Gaszufuhr und stellen Sie alle Regler auf OFF.

Siehe “Fehlerbehebung”, um die Ursache des Problems zu bestimmen. Wahrscheinlich sind die Venturirohre verstopft.

Höher als die Schale sind

Schließen Sie umgehend die Gaszufuhr und stellen Sie alle Regler auf OFF.

Warten Sie 5 Minuten, damit angesammeltes Gas entweichen kann.

Zünden Sie den/die Brenner erneut an.

Wenn das Problem weiterhin besteht, siehe “Fehlerbehebung”, um die Ursache des Problems zu bestimmen.

Ausschalten der Brenner Wenn Sie die Brenner nicht mehr verwenden, müssen Sie ausgeschaltet werden. Gehen Sie folgendermaßen vor:

Schließen Sie die Gaszufuhr.

Stellen Sie die Regler der Brenners auf HIGH. Wenn Sie zuerst die Gaszufuhr schließen, stellen Sie sicher, dass im Gerät kein Gas mehr vorhanden ist.

Erneutes Entzünden der Brenner Wenn ein Brenner während der Verwendung ausgeht, gehen Sie folgendermaßen vor:

Öffnen Sie den Deckel und schließen Sie die Gaszufuhr.

Stellen Sie alle Regler auf OFF und warten Sie 5 Minuten. Dadurch kann das angesammelte Gas entweichen.

Zünden Sie den/die Brenner erneut an.

Beim ersten gebrauch Bevor sie den Plancha zum ersten Mal benutzen, lassen Sie das Gerät eine kurze Zeit ohne zu Garen laufen. Zünden Sie das Gerät. Lassen Sie die Temperatur 15 Minuten lang auf “HIGH” stehen. Der Plancha ist nun betriebsbereit.

Plancha vorheizen Der Plancha muss auf “HIGH” mindestens zehn Minuten vor dem ersten Garen von Speisen vorgeheizt werden. Wenn Sie zum Garen eine niedrigere Temperatur als “HIGH” verwenden möchten, drehen Sie den Regler nach rechts, bevor Sie Zutaten auf den Plancha legen.

Garzeit Die tatsächliche Garzeit hängt von mehreren Faktoren ab, unter Anderem von Ihrem Geschmack, der Umgebungstemperatur und vom Wind. Zum Einschätzen dieser Zeit greifen Sie am besten auf Ihre Erfahrungswerte zurück.

Verhindern des Anhaftens von Speisen So verhindern Sie, dass Speisen an der Grillplatte anhaften:

Bestreichen Sie die Speisen mithilfe eines Pinsels leicht mit Öl, bevor Sie sie auf die Grillplatte legen. Auch die Grillplatte kann geölt werden

Heizen Sie das Gerät vor. Je wärmer die Grillplatte ist, wenn Sie die Speisen auflegen, umso weniger haften sie an.

Drehen Sie die Speisen nicht zu schnell. Warten Sie, bis sie sich erwärmt haben.

Reinigen der Grillplatte Wir empfehlen, die Grillplatte nach jeder Verwendung

Reinigen der Grillplatte

enturirohre Die Venturirohre sind kleine Schläuche, die an den Eingängen der Brenner befestigt sind. Seitlich an den Venturirohren befindet sich ein Loch, das an den Hauptbrennern und am seitlichen Brenner sichtbar ist: LOW HIGHwww.barbecook.com

Auf dem Weg zu den Brennern wird das Gas durch die Venturirohre geleitet. Über die seitlichen Löcher wird das Gas mit Luft und somit mit Sauerstoff gemischt. Das ist für eine problemlose Zündung der Brenner erforderlich: nur das korrekte Gemisch aus Gas und Sauerstoff ermöglicht eine richtige Zündung und Flammenbildung.

Spinnen und Insekten können Weben und Nester in den Brennern und Venturirohren anlegen. Dadurch kann die Gaszufuhr zu den Brennern blockiert werden. Dadurch:

Können Sie die Brenner nicht entzünden. Wenn Sie trotzdem entzündet werden können, produzieren Sie lediglich qualmende und gelbe Flammen.

Kann sich das Gas außerhalb der Venturirohre entzünden, an den Reglern. Diese Feuer werden als Flammenrückschlag bezeichnet und können zu ernsten Verletzungen und Materialschäden führen.

Schäden aufgrund von verstopften Brennern und Venturirohren werden als unsachgemäße Wartung betrachtet und fallen nicht unter die Gewährleistung.

Ann müssen die renner und enturirohre gereinigt Werden

Sie müssen die Brenner und Venturirohre Ihres Geräts reinigen:

Vor der erstmaligen Benutzung nach einem längeren Zeitraum.

Mindestens zweimal pro Jahr, einmal zu Beginn der Grillsaison.

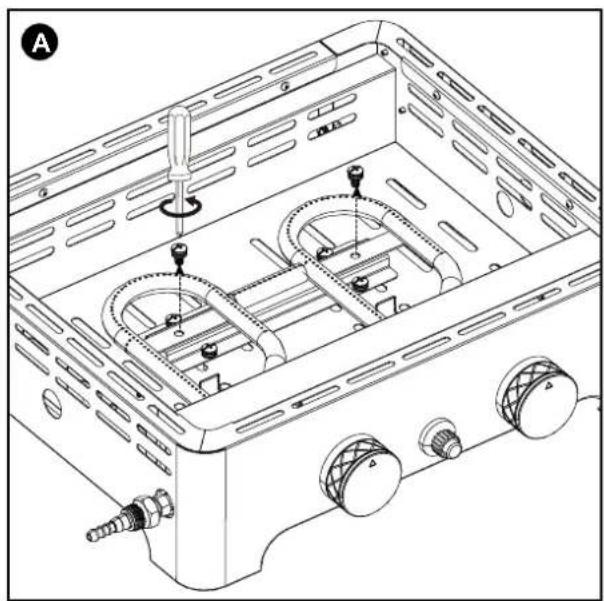

o reinigen ie die renner und enturirohre

Entfernen Sie die Brennen wie in den Zeichnungen gezeigt vom Gerät. Wenn Sie bemerken, dass ein Brenner beschädigt ist, müssen Sie ihn austauschen.

Reinigen Sie die Brenner und Venturirohre mit einer kleinen Bürste oder einem Pfeifenreiniger (auch mit einer gerade gebogenen Büroklammer, einer Pfeifenbürste...).

Setzen Sie die Brenner wieder ein. Vergewissern Sie sich, dass sich die Venturirohre über den Öffnungen der Gasventile befinden.

Pflegen von Edelstahl und pulverbeschichteten Teilen Das Gerät besteht aus Edelstahl-, und pulverbeschichteten Teilen. Jedes dieser Materialien muss unterschiedlich gepflegt werden: Material Materialpflege Edelstahl

Keine aggressiven, scheuernden oder metallischen Reiniger verwenden.

Weiche Reinigungsmittel verwenden, die Verschmutzungen selbstständig lösen.

Einen weichen Schwamm oder ein weiches Tuch verwenden.

Nach der Reinigung gründlich spülen und vor der Lagerung gut trocknen lassen. Pulverbeschichtet

Keine scharfkantigen Objekte verwenden. Sanfte Reinigungsmittel und einen weichen Schwamm oder ein weiches Tuch verwenden.

Nach der Reinigung gründlich spülen und vor der Lagerung gut trocknen lassen. Um zu verhindern, dass sich Rost an den Edelstahlteilen bildet, vermeiden Sie den Kontakt mit Chlor, Salz und Eisen. Wir empfehlen, das Gerät nicht in Küstennähe, in der Nähe von Bahngleisen oder Swimmingpools zu verwenden. Schäden aufgrund von Nichtbeachtung dieser Anweisungen werden als unsachgemäße Wartung betrachtet und fallen nicht unter die Gewährleistung. Unter der Explosionsansicht Ihres Geräts (zweit er Teil des Handbuchs) finden Sie eine Liste mit allen Teilen. Diese Liste verwendet auch Symbole für das Material jedes Teils, sodass Sie hier nachschlagen können, wie ein bestimmtes Teil zu pflegen ist. Folgende Symbole werden in der Teileliste verwendet:

Lagern des Geräts Wenn Sie das Gerät über einen längeren Zeitraum nicht benutzen, lagern Sie es an einem trockenen Ort. Vor dem Lagern des Geräts:

Trennen Sie die Gasflaschen. Lagern Sie das Gerät nicht in geschlossenen Räumen (auch nicht in einer Garage oder einem Schuppen), solange die Gasflasche angeschlossen ist.

Reinigen Sie die Brenner und die Grillplatte, reiben Sie sie mit Öl ein und wickeln Sie sie in Papier.

Decken Sie das Gerät mit einer Barbecook-Abdeckung ab. Registrieren Sie Ihr Gerät auf www.barbecook.com, um herauszufinden, welche Abdeckung Sie benötigen.

Lagern von Gasflaschen Diese Anweisungen gelten für leere und volle Flaschen.

Lagern Sie Gasflaschen immer an einem gut belüfteten Ort im Freien. Vergewissern Sie sich, dass sie nicht übermäßiger Wärme oder direktem Sonnenlicht ausgesetzt sind.

Lagern Sie Gasflaschen nie an einem Ort, der sehr heiß werden kann (in einem Auto, auf einem Boot...).

Lagern Sie die Gasflasche oder Ersatzflaschen nie im Unterschrank Ihres Geräts.

Lagern Sie Ersatzgasflaschen nie in der Nähe eines verwendeten Gasgeräts.

Lagern Sie Gasflaschen stets außerhalb der Reichweite von Kindern.

Lagern und transportieren Sie Gasflaschen immer aufrecht.

Bestellen von Ersatzteilen Teile, die direkt Feuer ader intensiver Hitze ausgesetzt sind, müssen von Zeit zu Zeit ausgetauscht werden. So bestellen Sie ein Ersatzteil:

Schlagen Sie die Referenznummer des gewünschten Teils nach. Sie finden eine Liste aller Referenznummem unter den Explosionsansichten im zweiten Teil dieses Handbuchs und auf www.barbecook.com.

Wenn Sie Ihr Gerät online registriert haben, werden Sie automatisch auf die korrekte Ersatzteilliste geleitet in Ihrem MyBarbecook Konto. Sie haben da die Möglichkeit Ersatzteile online zu bestellen.

Bestellen Sie das Ersatzteil auf www.barbecook.com oder bei dem Händler. Ersatzteile mit Gewährleistung können Sie nur bei dem Händler bestellen, bei dem Sie Ihr Barbecook Gerät gekauft haben. 9 GEWÄHRLEISTUNG

Abgedeckt Ihr Gerät umfasst eine Gewährleistung von zwei Jahren ab Beginn des Kaufdatums. Diese Gewährleistung deckt alle Herstellungsfehler ab, vorausgesetzt:

Sie haben Ihr Gerät entsprechend den Anweisungen in diesem Handbuch verwendet, zusammengebaut und gepflegt. Schäden, die durch unsachgemäße Verwendung, falsche Montage oder ungeeignete Pflege entstehen, werden nicht als Herstellungsfehler betrachtet.

Sie können den Kaufbeleg und die eindeutige Seriennummer Ihres Geräts vorlegen. Diese Seriennummer setzt sich aus dem Buchstaben G und 15 Ziffern zusammen. Sie befindet sich:

In diesem Handbuch und im Startpaket, das in diesem Handbuch enthalten ist.

Auf der Verpackung des Geräts.

Auf dem Typenschild an der Innenseite der Unterschranktür.

Die Qualitätsabteilung von Barbecook prüft, ob die Teile defekt sind und dass sie bei normaler Verwendung, korrekter Montage und geeigneter Pflege beschädigt wurden. Wird eine der oben genannten Bedingungen nicht erfüllt, haben Sie keinen Anspruch auf Wiedergutmachung. In allen Fällen ist die Gewährleistung auf die Reparatur oder den Austausch der defekten Teile beschränkt.

Nicht abgedeckt Folgende Schäden oder Defekte sind von der Gewährleistung nicht abgedeckt:

Normale Abnutzung (Rost, Verformung, Verfärbung...) von Teilen, die Feuer oder intensiver Hitze direkt ausgesetzt sind. Es ist normal, dass diese Teile von Zeit zu Zeit ausgetauscht werden müssen.

Optische Unregelmäßigkeiten, die auf den Fertigungsprozess zurückzuführen sind. Diese Unregelmäßigkeiten werden nicht als Herstellungsfehler betrachtet.

Alle Schäden, die durch ungeeignete Pflege, falsche Lagerung, unsachgemäße Montage oder Änderungen an vormontierten Teilen entstehen.

Alle Schäden, die durch unsachgemäße Verwendung des Geräts (nicht entsprechend den Anweisungen in diesem Handbuch, für kommerzielle Zwecke...) verursacht werden.

Alle Folgeschäden aufgrund von Nachlässigkeit oder nicht bestimmungsgemäßer Verwendung des Geräts.

Rost oder Verfärbung aufgrund äußerer Einflüsse, durch die Verwendung aggressiver Reinigungsmittel, Kontakt mit Chlor... Diese Schäden werden nicht als Herstellungsfehler betrachtet. 10 TECHNISCHE DATEN

Typenschild Das Typenschild führt alle technischen Daten Ihres Geräts auf. Sie befindet sich:

Im zweiten Teil dieses Handbuchs.

Durchmesser der Einspritzdüsen

Problem Mögliche Ursache(n) Lösung(en) Nicht ausreichend Wärme

Gaszufuhr nicht geöffnet

Venturirohre nicht über den Öffnungen der Gasventile platziert

Brenneröffnungen verstopft

Druckminderventil nicht korrekt an die Flasche und/oder den Schlauch angeschlossen

Venturirohre über den Öffnungen der Gasventile platzieren

Brenneröffnungen reinigen oder Brenner austauschen

Gasflasche austauschen

Druckminderventil erneut an Flasche und/oder Schlauch anschließen Wärme wird nicht gleichmäßig über Grillfläche verteilt Gewisse Wärmeunterschiede sind normal. Mögliche Ursache(n) für große Wärmeunterschiede:

Gerät nicht vorgeheizt

Gerät vorheizen Gelbe Flammen

Brenner oder Venturirohre verstopft

Gerät an Butangasflasche angeschlossen

Brenner und Venturirohre reinigen

Gerät mit einem geeigneten Druckminderventil an Propangasflasche anschließen Unvollständige Flamme

Brenner verstopft, gelöchert oder verrostet

Brenner reinigen oder austauschen Flammenrückschlag (Flammen außerhalb der Venturirohre/an Reglern)

Brenner oder Venturirohre verstopft

Gaszufuhr schließen und Brenner auf OFF stellen.

Gerät abkühlen lassen.

Brenner und Venturirohre reinigen. Flammen höher als Schalenrand

Fett in Schale oder auf Brennern

Gerät mit Rückseite zum Wind aufstellen

Gasflasche austauschen

Schale oder Brenner reinigen Druckminderventil summt

Keine Gefahr und kein Defekt. Sollte nach einer Weile von selbst aufhören. Brenner pfeift, wenn er auf LOW gestellt ist

Gaseinspritzdüse, Venturirohr und/oder Brenner verschmutzt

Gaseinspritzdüse, Venturirohr und Brenner reinigen Brenner kann nicht entzündet werden (mit Zünder oder Streichholz)

Brenner oder Venturirohr verstopft

Brenner und Venturirohr reinigen

Gaszufuhr öffnen und Sicherheitsknopf an Druckminderventil drücken (nicht bei allen Reglern vorhanden) Funken vorhanden, die nicht von Brennern stammen

Verkabelung austauschen38

Vor erstmaligem Gebrauch spülen; Kochgeschirr und Deckel sind spülmaschinenfest. Zur Aufbewahrung gründlich abtrocknen.

Verwenden Sie keine Scheuermittel wie Stahlwolle, Reiniger mit Chlorbleiche oder Backofenreiniger, da diese die Pfanne permanent beschädigen können und die Garantie ungültig machen. Tiefenreinigung:

Benutzen Sie ausschließlich für die aus Edelstahl bestehenden Teile der Pfanne (nicht für den antihaftbeschichteten Bereich) einen Edelstahlreiniger, um den Glanz wiederherzustellen und Ablagerungen und Verfärbungen zu entfernen.

Für den antihaftbeschichteten Teil der Pfanne benutzen Sie zur gründlichen Reinigung einen nicht kratzenden Schwamm oder ein Tuch. Mischen Sie für hartnäckige Essensablagerungen oder die gelegentliche gründliche Reinigung eine Backpulverpaste aus 125 ml Natriumbikarbonat und 45 ml Wasser an. Die Paste auf die gewünschten Stellen auftragen und 15–20 Minuten einwirken lassen. Überschüssige Paste abwischen, gründlich abspülen und abtrocknen.

Damit der Deckel sauber und glänzend bleibt, kann er in regelmäßigen Abständen mit einem in Essig oder Zitronensaft getränkten Tuch abgewischt werden. Spülen und trocknen Sie ihn vollständig ab.

Um Wasserflecken oder Verfärbungen zu entfernen, verwenden Sie eine Essiglösung mit gleichen Teilen von Wasser und Essig. Tragen Sie die Essiglösung mit einem Schwamm oder Tuch auf. Lassen Sie sie für 10 Minuten einwirken. Spülen und trocknen Sie es vollständig ab.

Aufbewahrung: Um ein Verkratzen der Innen- und Außenbeschichtungen zu reduzieren, sollten bei der Lagerung der Pfannen Küchenrolle, weiche Stofftücher oder Topfschützer zwischen die Pfannen gelegt werden.

Verwendung auf der Herdplatte: Das Kochgeschirr kann auf Glas- oder Keramik-, Elektro-, Gas- oder Induktionskochfeldern verwendet werden. Die äußere Oberfläche des Kochgeschirrs und das Kochfeld sollten vor dem Erhitzen sauber und frei von Lebensmittelrückständen sein. Lesen Sie ggf. die Gebrauchsanleitung Ihres Herdherstellers für weitere Einzelheiten.

Wählen Sie eine Kochfeldgröße, die dem Durchmesser des Kochgeschirrbodens entspricht. Bei Gasherden sollten die Flammen nicht über den Boden des Kochgeschirrs hinausragen.

Benutzen Sie die angemessene Hitzeeinstellung für den jeweiligen Kochvorgang. Ein Überhitzen des Kochgeschirrs kann Verfärbungen hervorrufen. Verfärbungen (ein bläulicher Farbstich auf der äußeren Oberfläche) haben keine Auswirkungen auf die Leistung des Kochgeschirrs.

Niedrige Hitze: Köcheln von Flüssigkeiten, Erwärmen von Nahrungsmitteln und Zubereiten von delikaten Soßen

Mittlere bis mittelhohe Hitze: Vorheizen, Sautieren, scharfes Anbraten, Braten, kurzes Anbraten unter Rühren, auf Kochtemperatur halten

Große Hitze: Nur um Flüssigkeiten zum Kochen zu bringen und zu reduzieren

Um beste Ergebnisse beim Sautieren oder Braten zu erzielen, heizen Sie das Kochgeschirr vor Hinzugabe von Lebensmitteln vor. Leeres Kochgeschirr nicht vorheizen: Bevor Sie mit dem Aufheizen beginnen, geben Sie eine kleine Menge Speiseöl hinzu (Hinweis: Antihaft- Aerosolsprays werden nicht empfohlen, da sie klebrige Rückstände verursachen können, die nur schwierig zu reinigen sind, falls sie nicht sofort abgewaschen oder überhitzt werden). Heizen Sie für 1–2 Minuten auf mittlerer bis mittelhoher Hitze vor. Geben Sie Nahrungsmittel hinzu und regeln Sie die Temperatureinstellung nach Bedarf.

Fügen Sie Salz zur Flüssigkeit hinzu, sobald alles am Kochen ist. Salz löst sich nicht in kaltem Wasser auf und kann kleine weiße Markierungen auf der Edelstahloberfläche hinterlassen. Salz sollte den Lebensmitteln erst am Ende des Kochvorgangs zugegeben werden.

Verwendung im Ofen: Das Kochgeschirr ist ofenfest bis 230 °C. Der Glasdeckel ist ofenfest bis 230 °C.

Grill (Oberhitze): Niemals unter dem Grill verwenden. Die Antihaftbeschichtung wird dadurch stark beschädigt, und die Garantie erlischt.

Mikrowelle und Grill im Freien: Nicht mikrowellenfest oder zur Verwendung für Grills im Freien geeignet.

Antihaftsprays und Öl: Benutzen Sie keine Antihaftsprays für das Kochgeschirr, da sie unsichtbare Ablagerungen verursachen und die Beschichtungsleistung beeinträchtigen können. Öl, Butter oder Backfett nicht überhitzen. Dadurch entstehen klebrige Rückstände, die das Ablösen von der Antihaftbeschichtung beeinträchtigen und zu einer verkürzten Lebensdauer der Beschichtung führen.

Utensilien: Utensilien aus Nylon, Holz oder Kunststoff werden zum Erhalt der Schönheit von rostfreiem Edelstahl empfohlen. Schneebesen aus Metall und stumpfe Utensilien aus Metall können benutzt werden, sie könnten aber die Oberfläche verkratzen. Mit der Zeit zeigt Edelstahl bei normaler Verwendung Verschleißspuren.

Verschieben von Pfannen: Vermeiden Sie es, Kochgeschirr über die Herdoberfläche, vor allem Glasoberflächen, zu ziehen oder zu schieben, da dies zu Kratzern führen kann und nicht von der Garantie abgedeckt wird. SICHERHEITSHINWEISE

Dampf und Spritzer: Halten Sie kleine Kinder während des Kochens vom Herd fern. Gehen Sie im Bereich des Kochstelle vorsichtig vor, da Hitze, Dampf und Spritzer Verbrennungen verursachen können.

Unbeaufsichtigtes Kochen: Lassen Sie das Kochgeschirr niemals trockenkochen bzw. lassen Sie keine leere Pfanne auf der heißen Herdplatte, da die Pfanne extrem heiß werden kann. Dies könnte zu Verwölbungen oder Schäden an der Antihaftbeschichtung führen.

Dämpfe: Die mit Antihaftbeschichtung versehene Pfanne nicht überhitzen, da Rauch und Dämpfe von angebrannten Lebensmitteln, Ölen und der Antihaftbeschichtung selbst schädlich für das Atmungssystem von Ziervögeln sein können.

Gasflammen: Die Flammen von Gasherden dürfen nicht an den Seiten des Kochgeschirrs hochbrennen. Dies beschädigt die Außenseite der Pfanne und den Griff, wodurch die Garantie ungültig wird.

Heiße Griffe: Beim Anfassen der heißen Griffe immer hitzebeständige Ofenhandschuhe oder Topflappen verwenden.

Kochflächen: Für den Einsatz auf Induktions-, flachen Glas- oder Keramikkochflächen sollte vor der ersten Verwendung in den Herstelleranweisungen nachgelesen werden.www.barbecook.com

FEHLERBEHEBUNG Problem

Wie es zu beheben ist

Die Antihaftbeschichtung ist braun geworden.

Überhitzung und/oder Verwendung einer unangemessenen Kochplattengröße auf Gas- oder Induktionsherden.

Die Antihaftbeschichtung kann nicht wiederhergestellt werden, wenn sie braun geworden ist. Die Beschichtung blättert ab.

Durch Überhitzung und/oder Verwendung einer unangemessenen Kochplattengröße auf Gas- oder Induktionsherden verursacht.

Die Antihaftbeschichtung kann nicht wiederhergestellt werden, wenn sie abgeblättert ist. Unter der Antihaftbeschichtung liegt Metall frei (neben dem Muster).

Durch Überhitzung und/oder Verwendung einer unangemessenen Kochplattengröße auf Gas- oder Induktionsherden verursacht.

Durch die Benutzung eines Messers oder scharfen Gegenstands auf der Oberfläche verursacht.

Die Antihaftbeschichtung kann nicht wiederhergestellt werden, falls das Metall freiliegt. Kleben/lässt sich nicht von Antihaftbeschichtung lösen

Verwendung von Antihaftspray oder Überhitzung von Öl, Butter oder Backfett.

Nicht ordnungsgemäße Reinigung nach jedem Einsatz.

Zum Entfernen von Rückständen Anweisung für eine gründliche Reinigung befolgen. GARANTIE

• 5 Jahre Garantie für nichtkommerziellen Gebrauch (5 Jahre Garantie deckt nur Ihre THERMICORE Kochplatte NICHT die VICTOR Plancha Kocheinheit siehe 9 Garantie) Einzelheiten finden Sie auf dem Kaufbeleg oder der Website. Die Garantie ist eingeschränkt und deckt Material- und Verarbeitungsfehler ab. Die Garantie schließt Schäden durch unsachgemäße Nutzung oder Missbrauch (wie etwa unsachgemäße Reinigung, Überhitzen, Verwendung von scharfen oder sonstigen nicht genehmigten Reinigungsmitteln), gewöhnlichen Verschleiß oder höhere Gewalt aus. Zurückgegebene Produkte werden einer Prüfung auf angemessenen Gebrauch und entsprechende Pflege unterzogen.40
