Produkttyp	Wand-Infrarotheizung
Marke	Livington
Modell	Instant Heater (SNBHTR_UK)
Abmessungen (B x H x T)	900 x 130 x 90 mm
Gewicht	2,6 kg
Versorgungsspannung	220-240 V AC, 50/60 Hz
Leistung	2000 W
Schutzart	IPX4 (geschützt gegen Spritzwasser)
Schutzklasse	Schutzklasse 1 (Erdung erforderlich)
Heiztyp	Infrarot (Sofortheizung)
Verwendung	Innen- und Außenbereich (mit wetterfester Steckdose)
Montage	Wand- oder Deckenmontage (Neigung 45° bis 90°)
Mindestmontagehöhe	1,8 m über dem Boden
Sicherheitsabstand zu brennbaren Materialien	0,3 m zur Decke/Wänden, 1,5 m zu Gegenständen
Heizstufen	4 Stufen (1 bis 4)
Sonderfunktionen	Fernbedienung, Timer, Bewegungssensor, Neigungssensor
LED-Bildschirm	Ja, linke Seite erforderlich
Fernbedienungsbatterie	CR2025 oder CR2032 (3 V)
Automatische Abschaltung	Ja (durch Timer oder Neigungssensor)
Wartung	Außenreinigung mit feuchtem Tuch, keine aggressiven Reinigungsmittel verwenden
Reparaturfähigkeit	Nicht durch den Benutzer reparierbar
Garantie	Schäden durch unsachgemäße Installation sind ausgeschlossen

Häufig gestellte Fragen - Instant Heater Livington

Wie installiere ich den Livington Instant Heater Heizkörper?

Der Heizkörper muss waagerecht an der Wand in einer Höhe von mindestens 1,8 m über dem Boden montiert werden. Der Neigungswinkel muss zwischen 45° und 90° liegen. Der LED-Bildschirm muss sich auf der linken Seite befinden. Verwenden Sie die mitgelieferten Halterungen und beachten Sie die Sicherheitsabstände (0,3 m zur Decke/Wänden, 1,5 m zu brennbaren Gegenständen).

Wie schalte ich den Heizkörper ein und stelle ihn ein?

Betätigen Sie den Ein-/Ausschalter an der Unterseite des Geräts. Drücken Sie den Temperaturregler an der Vorderseite, um die Stufe 4 zu starten. Verwenden Sie die Pfeiltasten der Fernbedienung, um die Heizstufe (1 bis 4) einzustellen.

Was bedeutet der Fehlercode E2 oder 23 auf dem Bildschirm?

Dieser Code zeigt an, dass der Neigungssensor einen falschen Winkel erkennt. Überprüfen Sie, ob der Heizkörper mit der richtigen Neigung (45° bis 90°) montiert ist und der LED-Bildschirm sich auf der linken Seite befindet. Wenn alles korrekt ist, starten Sie das Gerät neu.

Wie verwende ich den Bewegungssensor?

Drücken Sie die Taste 'Sensor' auf der Fernbedienung. Der Heizkörper schaltet sich bei Bewegungserkennung für 15 Minuten ein und schaltet sich dann aus, wenn keine Bewegung erkannt wird. Nach einer Stunde ohne Bewegung kehrt er in den Betriebsmodus zurück.

Wie stelle ich den Timer ein?

Drücken Sie die Taste 'Timer' auf der Fernbedienung und verwenden Sie dann die Pfeiltasten, um die Dauer bis zur automatischen Abschaltung einzustellen.

Kann der Heizkörper im Freien verwendet werden?

Ja, aber nur mit einer wetterfesten Steckdose und einem Fehlerstromschutzschalter. Richten Sie niemals einen Wasserstrahl direkt auf das Gerät.

Wie ersetze ich die Batterie der Fernbedienung?

Drücken Sie den Knopf des Batteriefachs, ziehen Sie den Träger heraus, ersetzen Sie die Batterie durch eine CR2025 oder CR2032 unter Beachtung der Polarität (Pluspol nach oben), und setzen Sie das Fach wieder ein, bis es einrastet.

Wie reinige ich den Heizkörper?

Trennen Sie das Gerät vom Stromnetz und lassen Sie es abkühlen. Reinigen Sie die Außenseite mit einem feuchten Tuch. Verwenden Sie keine aggressiven oder löslichen Reinigungsmittel. Berühren Sie das Heizelement nicht mit bloßen Händen.

Was tun, wenn der Heizkörper nicht heizt?

Überprüfen Sie, ob der Ein-/Ausschalter auf Position I steht, ob die Fernbedienung eine funktionierende Batterie hat, ob der Neigungswinkel korrekt ist (kein Fehler E2), und ob die Schaumstoffsicherungsklötze entfernt wurden.

Ist der Heizkörper für den Einsatz im Badezimmer sicher?

Ja, mit IPX4. Installieren Sie ihn so, dass der Schalter und die Bedienelemente von der Badewanne oder Dusche aus nicht erreichbar sind. Beachten Sie die Sicherheitsabstände.

BEDIENUNGSANLEITUNG Instant Heater Livington

Gebrauchsanleitung....02

DE Anwendervideo inklusive Montagehinweise

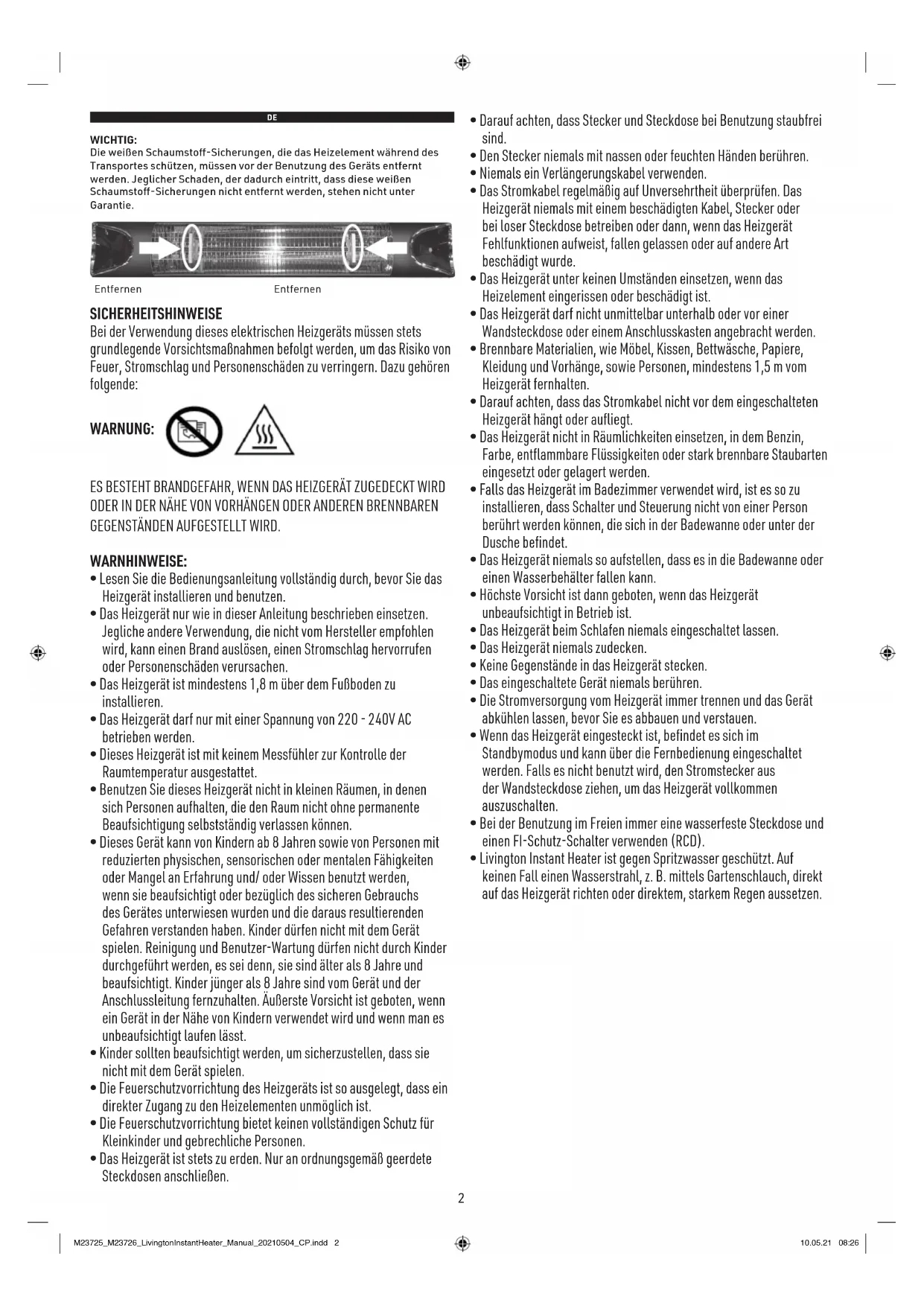

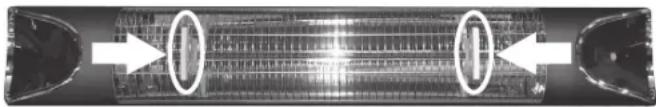

Die weißen Schaumstoff-Sicherungen, die das Heizelement während des Transportes schützen, müssen vor der Benutzung des Geräts entfernt werden. Jeglicher Schaden, der dadurch eintritt, dass diese weißen Schaumstoff-Sicherungen nicht entfernt werden, stehen nicht unter Garantie.

Bei der Verwendung dieses elektrischen Heizgeräts müssen stets grundlegende Vorsichtsmaßnahmen befolgt werden, um das Risiko von Feuer, Stromschlag und Personenschäden zu verringern. Dazu gehören folgende:

WARNUNG:

ES BESTEHT BRANDGEFAHR, WENN DAS HEIZGERÄT ZUGEDECKT WIRD ODER IN DER NÄHE VON VORHÄNGEN ODER ANDEREN BRENNBAREN GEGENSTÄNDEN AUFGESTELLT WIRD.

WARNHINWEISE:

- Lesen Sie die Bedienungsanleitung vollständig durch, bevor Sie das Heizgerät installieren und benutzen.

- Das Heizgerät nur wie in dieser Anleitung beschrieben einsetzen. Jegliche andere Verwendung, die nicht vom Hersteller empfohlen wird, kann einen Brand auslösen, einen Stromschlag hervorrufen oder Personenschäden verursachen.

- Das Heizgerät ist mindestens 1,8 m über dem Fußboden zu installieren.

- Das Heizgerät darf nur mit einer Spannung von 220 - 240V AC betrieben werden.

- Dieses Heizgerät ist mit keinem Messfühler zur Kontrolle der Raumtemperatur ausgestattet.

- Benutzen Sie dieses Heizgerät nicht in kleinen Räumen, in denen sich Personen aufhalten, die den Raum nicht ohne permanente Beaufsichtigung selbstständig verlassen können.

- Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind älter als 8 Jahre und beaufsichtigt. Kinder jünger als 8 Jahre sind vom Gerät und der Anschlussleitung fernzuhalten. Äußerste Vorsicht ist geboten, wenn ein Gerät in der Nähe von Kindern verwendet wird und wenn man es unbeaufsichtigt laufen lässt.

- Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

- Die Feuerschutzvorrichtung des Heizgeräts ist so ausgelegt, dass ein direkter Zugang zu den Heizelementen unmöglich ist.

- Die Feuerschutzvorrichtung bietet keinen vollständigen Schutz für Kleinkinder und gebrechliche Personen.

- Das Heizgerät ist stets zu erden. Nur an ordnungsgemäß geerdete Steckdosen anschließen.

- Darauf achten, dass Stecker und Steckdose bei Benutzung staubfrei sind.

- Den Stecker niemals mit nassen oder feuchten Händen berühren.

- Niemals ein Verlängerungskabel verwenden.

- Das Stromkabel regelmäßig auf Unversehrtheit überprüfen. Das Heizgerät niemals mit einem beschädigten Kabel, Stecker oder bei loser Steckdose betreiben oder dann, wenn das Heizgerät Fehlfunktionen aufweist, fallen gelassen oder auf andere Art beschädigt wurde.

- Das Heizgerät unter keinen Umständen einsetzen, wenn das Heizelement eingerissen oder beschädigt ist.

- Das Heizgerät darf nicht unmittelbar unterhalb oder vor einer Wandsteckdose oder einem Anschlusskasten angebracht werden.

- Brennbare Materialien, wie Möbel, Kissen, Bettwäsche, Papiere, Kleidung und Vorhänge, sowie Personen, mindestens 1,5 m vom Heizgerät fernhalten.

- Darauf achten, dass das Stromkabel nicht vor dem eingeschalteten Heizgerät hängt oder aufliegt.

- Das Heizgerät nicht in Räumlichkeiten einsetzen, in dem Benzin, Farbe, entflammbare Flüssigkeiten oder stark brennbare Staubarten eingesetzt oder gelagert werden.

- Falls das Heizgerät im Badezimmer verwendet wird, ist es so zu installieren, dass Schalter und Steuerung nicht von einer Person berührt werden können, die sich in der Badewanne oder unter der Dusche befindet.

- Das Heizgerät niemals so aufstellen, dass es in die Badewanne oder einen Wasserbehälter fallen kann.

- Höchste Vorsicht ist dann geboten, wenn das Heizgerät unbeaufsichtigt in Betrieb ist.

- Das Heizgerät beim Schlafen niemals eingeschaltet lassen.

• Das Heizgerät niemals zudecken.

- Keine Gegenstände in das Heizgerät stecken.

• Das eingeschaltete Gerät niemals berühren.

- Die Stromversorgung vom Heizgerät immer trennen und das Gerät abkühlen lassen, bevor Sie es abbauen und verstauen.

- Wenn das Heizgerät eingesteckt ist, befindet es sich im Standbymodus und kann über die Fernbedienung eingeschaltet werden. Falls es nicht benutzt wird, den Stromstecker aus der Wandsteckdose ziehen, um das Heizgerät vollkommen auszuschalten.

- Bei der Benutzung im Freien immer eine wasserfeste Steckdose und einen FI-Schutz-Schalter verwenden (RCD).

- Livingston Instant Heater ist gegen Spritzwasser geschützt. Auf keinen Fall einen Wasserstrahl, z. B. mittels Gartenschlauch, direkt auf das Heizgerät richten oder direktem, starkem Regen aussetzen.

EINLEITUNG:

Ihr Livingston Instant Heater ist ein robustes Heizgerät, das sich ausgezeichnet für den Einsatz im Innern und im Freien eignet. Ganz ohne Vorwärmzeit kann das Gerät direkt in Betrieb genommen werden.

IM INNERN

Im Rauminneren wärmt Livingston Instant Heater nur Sie und Gegenstände, wie beispielsweise Teppiche und Möbel, auf. Da die Luft dabei nicht erwärmt wird, trocknet sie nicht aus.

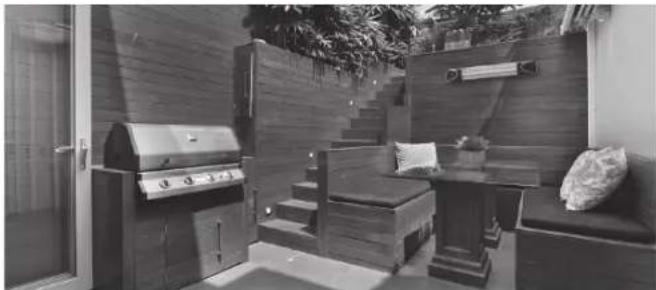

Im Freien ist die Umgebungsluft konstant in Bewegung. Ein Umwälzheizer erweist sich hier als unpraktisch, da die erhitzte Luft einfach weggeblasen wird - der Heizeffekt, der Sie mit Wärme versorgen soll, wird somit restlos unterbunden. Livington Instant Heater ermöglicht es Ihnen jedoch, im Freien ganz bestimmte Bereiche zu erwärmen und Objekte und Menschen im Umfeld des Heizgeräts mit einer maximalen Heizeffizienz warm zu halten.

Das Gerät verfügt über einen Neigungssensor, der sicherstellt, dass Livingston Instant Heater nur funktioniert, wenn er richtig montiert wurde. Wird der korrekte Neigungswinkel nicht eingehalten, z. B. Gerät hängt schief oder liegt am Boden, verhindert dieser Neigungssensor das Einschalten und der Fehler E2 bzw. 23 wird angezeigt. Ein Einschalten bzw. eine Bedienung von Livingston Instant Heater ist erst wieder möglich, wenn dieser im richtigen Winkel montiert wurde.

• Livingston Instant Heater darf nur horizontal an der Wand befestigt werden. Falls Sie Standardstecker einsetzen, ist die Hilfe eines Elektrikers für die Installation nicht erforderlich. Ein Elektriker ist nur notwendig, wenn das Heizgerät an der Wand fest verdrahtet wird.
• Das Heizgerät NICHT auf brennbaren Oberflächen installieren.
• Der unterste Teil des Heizgeräts muss sich auf einer Mindesthöhe von 1,8 m über dem Boden befinden, sodass das Heizgerät nicht versehentlich berührt werden kann, wenn es in Betrieb ist.
• Beim Befestigen des Heizgeräts darf dieses nicht in einem Winkel installiert werden, der 90° übersteigt oder 45° unterschreitet (siehe Installationsskizze).
• HINWEIS: Falls dieser Neigungswinkel überschritten wird, schaltet sich das Heizgerät automatisch aus.
• Darauf achten, dass die Ausrichtung korrekt ist. Das Kabelende und das Display sollten sich auf der linken Seite befinden.
• Das Stromkabel vom Heizgerät entfernt halten, da das Gerät sich erhitzt, wenn es betrieben wird.
• Beim Befestigen des Heizgeräts darauf achten, dass der vorgeschriebene Mindestabstand zwischen Heizkörper und entflammbaren Oberflächen eingehalten wird.
• Das Heizgerät sollte immer einen Mindestabstand von 0,3 m zur Decke oder zu angrenzenden Wänden aufweisen.
• Bevor die Bohrlöcher gebohrt werden, sicherstellen, dass keine Drähte oder Wasserleitungen in unmittelbarer Nähe zur Bohrstelle in der Wand oder Decke verlaufen.
• Das Heizgerät ist an den mitgelieferten Halterungen zu befestigen.
  • Die Halterungen des Heizgeräts sicher mit Schrauben und Dübeln an der zu befestigenden Oberfläche festschrauben.
• Anschließend das Heizgerät mithilfe der mitgelieferten Schrauben und Muttern fest an den Halterungen anbringen.

- Die Halterungen können dazu benutzt werden, die Ausrichtung des Heizgeräts einzustellen. Den Neigungswinkel des Geräts durch Lösen der beiden Wandschrauben einstellen.

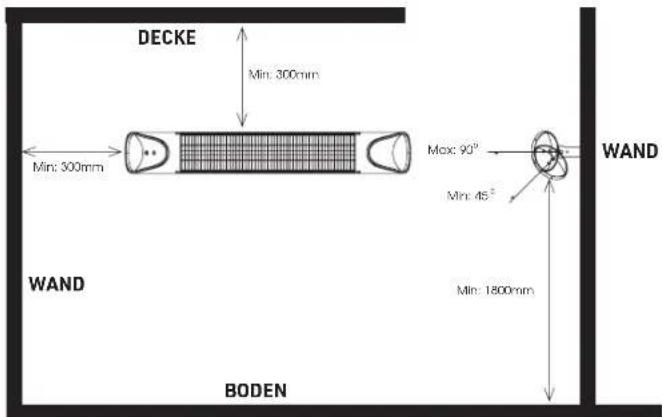

DECKE Min: 300mm WAND WAND BODEN Max: 90° Min: 45° Min: 1800mm WAND

WANDMONTAGE:

1. So ausmessen und an der Wand befestigen, dass die Wandhalterung in einem Abstand von 530 mm (Mittellöcher) befestigt wird.

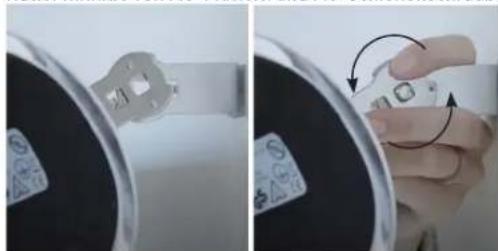

1. Die gegenüberliegende Halterung am Gerät anbringen und dabei die Muttern nicht fest anziehen.

1. Das Heizgerät auf die Höhe der Halterungen anheben. Dann die beiden Halter mithilfe von M8-Muttern und M8-Schienenschrauben verbinden.

1. Das Heizgerät neigen, bis es den gewünschten Neigungswinkel aufweist. Danach alle Muttern anziehen.

• Achten Sie jedoch darauf, dass es nicht stärker als 45 Grad geneigt ist, da der Neigungssensor ansonsten einen Betrieb verhindert und der Fehlercode E2 bzw. 23 angezeigt wird.
• Wichtig – Das LED Display muss bei der Montage immer auf der linken Seite des Geräts sein. Ist das Display auf der rechten, falschen Seite, wird ebenfalls der Fehlercode E2 bzw. 23 angezeigt und ein Betrieb ist nicht möglich.

BETRIEB DES HEIZGERÄTS

• Um das Heizgerät einzuschalten, den Ein-/Aus-Schalter an der Gerät-Unterseite betätigen, worauf auf dem Display „0“ erscheint.
• Temperaturregler an der Vorderseite drücken, startet sofort die höchste Heizstufe 4. Drücken Sie die Temperatur-Taste gefolgt von den Pfeillasten auf der Fernbedienung, um die gewünschte Heizstufe einzustellen.
  • Die Timer-Taste drücken und dann mithilfe der Pfeiltasten die Zeitdauer bis zur automatischen Abschaltung einstellen.
• Um zum Bereitschaftsmodus zurück zu gelangen, die Bereitschaftsmodus-Taste auf der Fernbedienung drücken.
• Die Sensor-Taste auf der Fernbedienung drücken, um den Bewegungssensormodus einzustellen. Wenn eine Bewegung erkannt wird, schaltet sich das Heizgerät 15 Minuten lang ein. Falls während diesen 15 Minuten keine weitere Bewegung erkannt wird, schaltet sich das Heizelement aus (während diesem Modus zeigt das Display A- an). Sollte während einer Stunde keine Bewegung in diesem Modus erkannt werden, schaltet das Heizgerät in den normalen Bereitschaftsmodus um.
• Um den Bewegungssensormodus erneut zu aktivieren, die Bewegungssensor-Taste auf der Fernbedienung erneut drücken.
• Mit einem Druck auf LEVEL wechseln Sie sofort zur höchsten Heizleistung.
• Um das Heizgerät auszuschalten, die Ein-/Aus-Taste an der Geräteunterseite drücken.

FERNBEDIENUNG EIN-/AUS-TASTE

- LEVEL + BATTERIEFACH

LED DISPLAY

TEMPERATUR- REGLER EIN-/AUS-TASTE

BATTERIE AUSTAUSCHEN

• Die Batteriefach-Taste drücken und den Batteriehalter herausschieben.
• Die alte Batterie entfernen und die neue Batterie einsetzen. Dabei darauf achten, dass der Pluspol der Batterie nach oben weist. Für die Fernbedienung nur Batterien des Typs CR2025 oder CR2032 verwenden.
- Den Batteriehalter wieder in die Fernbedienung schieben, bis er hörbar durch Klick einrastet. Hinweis: Darauf achten, dass kein Wasser oder andere Flüssigkeiten in die Fernbedienung gelangen.

REINIGUNG UND WARTUNG

• Die Stromversorgung zum Heizgerät immer unterbrechen und das Gerät abkühlen lassen, bevor Sie Wartungsarbeiten vornehmen.
- Falls sich im oder um das Heizgerät herum Staub oder Schmutz ansammelt, das Gerät NICHT in Betrieb nehmen.
- Das Heizgerät ist wartungsfrei und ist nur an der Außenseite zu säubern.
- Zur Reinigung der Außenseite ein feuchtes Tuch benutzen. Beim Reinigen des Heizgeräts KEINE starken, aggressiven oder löslichen Reinigungsmittel einsetzen, da diese die Kunststoffteile beschädigen.
- Falls das Heizgerät infolge Nichtbenutzung von der Halterung entfernt wird, immer sorgfältig an einem geschützten, trockenen und kindersicheren Ort aufbewahren.
- Das Heizelement nicht mit bloßen Fingern berühren.
- Elektrische oder mechanische Funktionen des Heizgeräts dürfen vom Benutzer weder repariert noch eingestellt werden.
- Wenn das Stromkabel beschädigt ist, darf das Gerät nicht benützt werden.

TECHNISCHE DATEN

Modell SNBHTR_UK
Spannung (V) 220 - 240V AC, 50/60 Hz
Leistung (W) 2000W
Spritzwassergeschützt IPX4
Abmessungen B x H x T (mm) 900 x 130 x 90
Gewicht (kg) 2,6 kg
Fernbedienung Batterie: 1 x CR2025	Power: 3V ==

ENTSORGUNG

Entsorgen Sie das Produkt am Ende seiner Lebensdauer nicht mit dem normalen Hausmüll. Bringen Sie es zu einer Sammelstelle zum Recycling von elektrischen und elektronischen Geräten. Dies wird durch dieses Symbol auf dem Produkt, in der

Bedienungsanleitung und auf der Verpackung angegeben. Informieren Sie sich über Sammelstellen, die von Ihrem Händler oder der lokalen Behörde betrieben werden. Die Wiederverwertung und das Recycling von Altgeräten ist ein wichtiger Beitrag zum Schutz unserer Umwelt.

Dieses Produkt entspricht den Europäischen Richtlinien.

Batterien gehören nicht in den Hausmüll. Sie sind gesetzlich dazu verpflichtet, Batterien und Akkus nach Gebrauch im Handelsgeschäft zurückzugeben, damit sie umweltschonend entsorgt und die enthaltenen Rohstoffe wiederverwertet werden

können. Die Rückgabe von Batterien und Akkus ist unentgeltlich. Die Wiederverwertung und das Recycling von Altbatterien ist ein wichtiger Beitrag zum Schutz unserer Umwelt, da einige Inhaltsstoffe giftig und umweltschädlich sind. Über die Nahrungskette können diese Stoffe in den menschlichen Körper gelangen. Bei lithiumhaltigen Altbatterien besteht Brandgefahr durch innere und äußere Kurzschlüsse. Bitte kleben Sie die Pole vor der Entsorgung ab, um einen äußeren Kurzschluss zu vermeiden. Nicht fest verbaute Batterien und Akkus müssen entfernt und separat entsorgt werden. Batterien und Akkus nur in entladenem Zustand abgeben.

Schutzklasse 1
