Produkttyp	Außen-LED-Projektor mit Bewegungsmelder
Marke	Perel
Modell	LEDA7005NWBP
Nennleistung	50 W
Versorgungsspannung	220-240 V~, 50 Hz
Leistungsfaktor	> 0.9
Farbtemperatur	4000 K (neutralweiß)
Lichtstrom	3500 lm
Abstrahlwinkel	120°
Farbwiedergabeindex (CRI)	> 80
Nennlebensdauer	25 000 h
Abmessungen (L x H x T)	188 x 166.8 x 56.3 mm
Schutzart	IP65 (staubdicht und strahlwassergeschützt)
Bewegungsmelder	Ja
Einstellungen des Bewegungsmelders	LUX (Tages-/Nachtschwelle), TIME (Beleuchtungsdauer: 10 s bis 9 min), SENS (Empfindlichkeit)
Empfohlene Montagehöhe	0.5 bis 3.0 m
Mindestabstand zur beleuchteten Fläche	1 m
Außeneinsatz	Ja
Dimmer	Nicht kompatibel
Austauschbare Lichtquelle	Nein (das gesamte Gerät am Ende der Lebensdauer ersetzen)
Reinigung	Weiches Tuch mit mildem Reinigungsmittel; nicht eintauchen

Häufig gestellte Fragen - LEDA7005NWBP Perel

Wie stelle ich die Empfindlichkeit des Bewegungsmelders ein?

Verwenden Sie den SENS-Regler: Drehen Sie nach links, um die Empfindlichkeit zu verringern, nach rechts, um sie zu erhöhen.

Wie stelle ich die Beleuchtungsdauer nach Erkennung ein?

Drehen Sie den TIME-Regler: von 10 Sekunden (+/- 3 s) bis 9 Minuten (+/- 3 min).

Wie betreibe ich den Projektor tagsüber?

Stellen Sie den LUX-Regler auf die Position 'Sonne' für den Tagesbetrieb.

Welchen Mindestabstand zwischen Projektor und beleuchteter Fläche einhalten?

Halten Sie einen Mindestabstand von 1 Meter zwischen Lichtaustritt und beleuchteter Fläche ein.

Kann ich einen Dimmer mit diesem Projektor verwenden?

Nein, dieses Gerät ist nicht geeignet für den Einsatz mit einem Dimmer.

Was tun, wenn das Netzkabel beschädigt ist?

Das Kabel muss vom Hersteller, seinem Kundendienst oder einer qualifizierten Person ausgetauscht werden, um Gefahren zu vermeiden.

Wie reinige ich den Projektor?

Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen. Reinigen Sie das Gehäuse mit einem weichen Tuch, das mit einem milden Reinigungsmittel getränkt ist. Tauchen Sie es niemals in Wasser.

Ist die Lichtquelle austauschbar?

Nein, die Lichtquelle ist nicht austauschbar. Ersetzen Sie am Ende der Lebensdauer das gesamte Gerät.

Welche Montagehöhe wird empfohlen?

Befestigen Sie den Projektor in einer Höhe von etwa 0,5 bis 3,0 m an einer stabilen Außenwand.

Was tun, wenn der Melder nachts nicht reagiert?

Überprüfen Sie die LUX-Einstellung: Sie muss für den Nachtbetrieb auf 'Mond' stehen. Passen Sie auch die Empfindlichkeit mit SENS an.

BEDIENUNGSANLEITUNG LEDA7005NWBP Perel

BEDIENUNGSANLEITUNG 22

INSTRUKCJA OBSŁUGI 27

MANUAL DO UTILIZADOR 32

CE

USER MANUAL

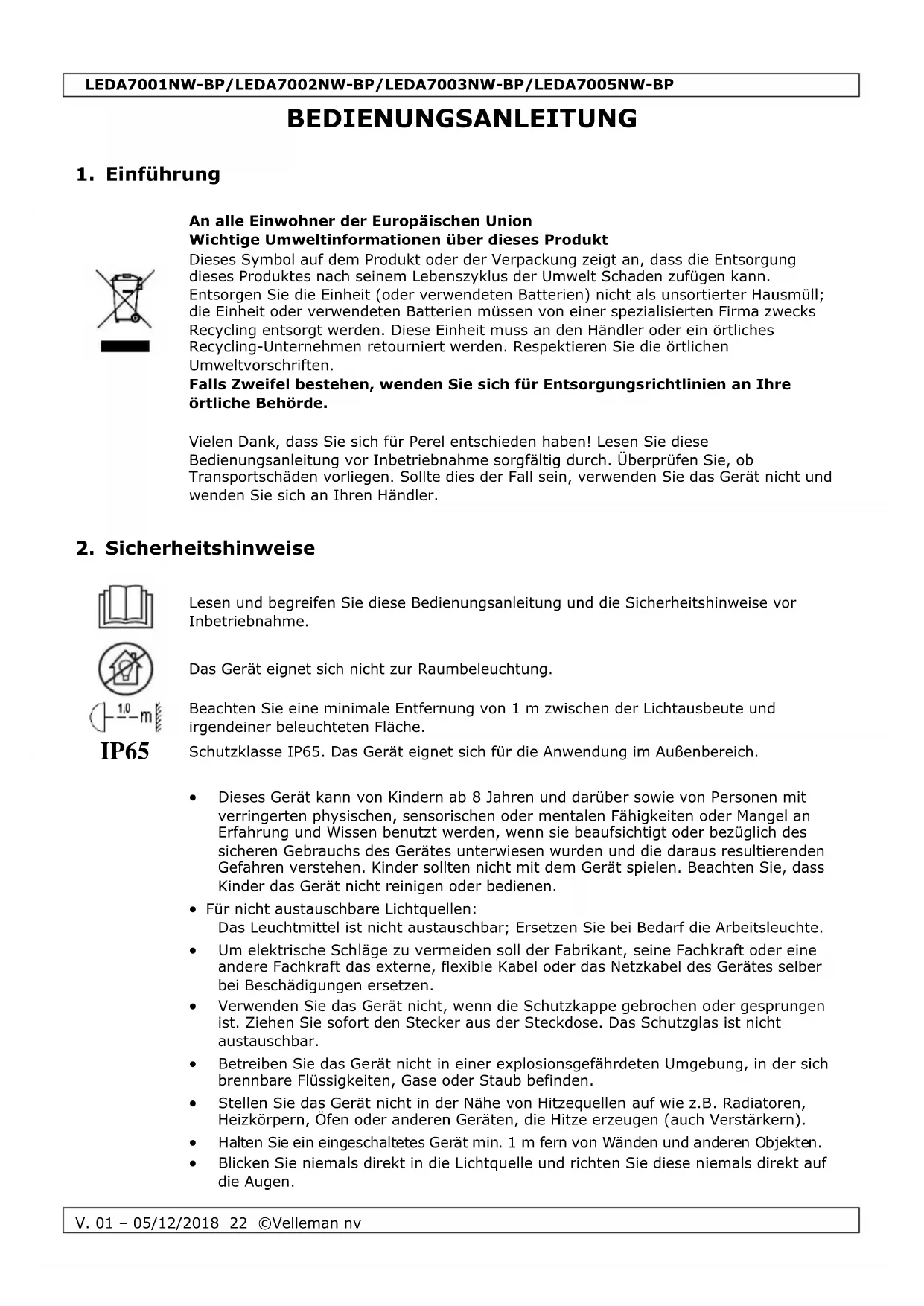

1. Introduction

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Vielen Dank, dass Sie sich für Perel entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

Lesen und begreifen Sie diese Bedienungsanleitung und die Sicherheitshinweise vor Inbetriebnahme.

Das Gerät eignet sich nicht zur Raumbeleuchtung.

Beachten Sie eine minimale Entfernung von 1 m zwischen der Lichtausbeute und irgendeiner beleuchteten Fläche.

IP65

Schutzklasse IP65. Das Gerät eignet sich für die Anwendung im Außenbereich.

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder sollten nicht mit dem Gerät spielen. Beachten Sie, dass Kinder das Gerät nicht reinigen oder bedienen.
• Für nicht austauschbare Lichtquellen: Das Leuchtmittel ist nicht austauschbar; Ersetzen Sie bei Bedarf die Arbeitsleuchte.
• Um elektrische Schläge zu vermeiden soll der Fabrikant, seine Fachkraft oder eine andere Fachkraft das externe, flexible Kabel oder das Netzkabel des Gerätes selber bei Beschädigungen ersetzen.
• Verwenden Sie das Gerät nicht, wenn die Schutzkappe gebrochen oder gesprungen ist. Ziehen Sie sofort den Stecker aus der Steckdose. Das Schutzglas ist nicht austauschbar.
• Betreiben Sie das Gerät nicht in einer explosionsgefährdeten Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Staub befinden.
• Stellen Sie das Gerät nicht in der Nähe von Hitzequellen auf wie z.B. Radiatoren, Heizkörpern, Öfen oder anderen Geräten, die Hitze erzeugen (auch Verstärkern).
• Halten Sie ein eingeschaltetes Gerät min. 1 m fern von Wänden und anderen Objekten.
• Blicken Sie niemals direkt in die Lichtquelle und richten Sie diese niemals direkt auf die Augen.

3. Allgemeine Richtlinien

• Siehe Velleman ^® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.
• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
• Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung. Bei falscher Anwendung dieses Gerätes erlischt der Garantieanspruch.
• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
• Weder Velleman nv noch die Händler können für außergewöhnliche, zufällige oder indirekte Schäden irgendwelcher Art (finanziell, physisch, usw.), die durch Besitz, Gebrauch oder Defekt verursacht werden, haftbar gemacht werden.
• Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

4. Installation

Richtlinien

- Die Konstruktion muss während einer Stunde eine Punktlast von maximal 4 x dem Gewicht des Gerätes tragen können, ohne dass Verformung verursacht wird.

- Stehen Sie während der Montage, Entfernung oder Wartung nie direkt unter dem Gerät. Lassen Sie das Gerät jährlich und vor der Inbetriebnahme von einem Fachmann prüfen.

- Eine gründliche praktische Erfahrung ist für die Installation des Gerätes notwendig: Sie müssen die max. Belastung der Tragkonstruktion berechnen können, wissen welches Konstruktionsmaterial Sie verwenden dürfen. Außerdem müssen Sie das verwendete Material und das Gerät regelmäßig nachsehen lassen. Montieren Sie das Gerät nie selber wenn Sie damit keine Erfahrung haben. Eine schlechte Montage kann Verletzungen verursachen.

• Das Gerät ist nicht dimmbar.

Abstand

• Halten Sie einen Abstand von mindestens 20 cm zur Oberseite und mindestens 30 cm zu beiden Seiten ein.
• Beachten Sie eine minimale Entfernung von 1 m zwischen der Lichtausbeute und irgendeiner beleuchteten Fläche.

Montageort

• Der Erfassungsbereich kann nach eigenem Bedarf angepasst werden: drehen Sie das Gerät nach links, recht, oben oder unten. Der Bewegungsmelder ist viel empfindlicher für Gegenstände, die quer durch den Erfassungsbereich laufen als für Gegenstände, die auf den Bewegungsmelder zugehen. Dies ist eine sehr wichtige Erwägung bei der Wahl des Montageortes.
• Installieren Sie den Strahler nicht über Kopf, um die Wasserdichtheit zu gewährleisten.
• Befestigen Sie das Gerät an einer nicht entzündbaren Außenwand (0.5-3.0 m), in einem Winkel von ± 60° und vorzugsweise unter einem Dach, das das Gerät vor Regen und direktem Sonnenlicht schützt.
• Beachten Sie, dass das Erfassungsfenster nicht blockiert wird und, dass es keine bewegende Gegenstände im Erfassungsbereich gibt.
• Installieren Sie das Gerät nicht in der Nähe von Belüftungsöffnungen, Heizungen usw.

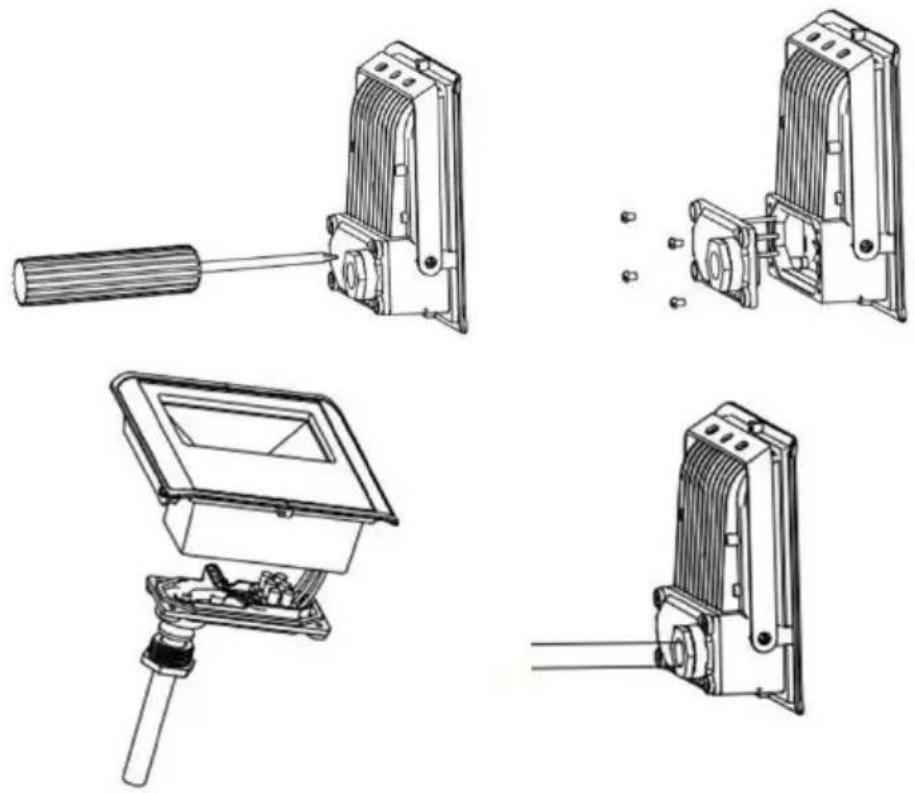

Montage

1. Dieses Gerät verfügt nicht über einen EIN/AUS-Schalter, um es vom Netz zu trennen. Isolieren Sie das Gerät vor der Installation oder der Wartung elektrisch. Verwenden Sie die Halterung, um die Position der Montagelöcher zu bestimmen.
2. Bohren Sie die Löcher und befestigen Sie die Halterung mit Schrauben und Dübeln.
3. Verbinden Sie das Stromkabel mit der Lüsterklemme. Beachten Sie, dass das Kabel nicht zu stramm sitzt. Lassen Sie genügend Spielraum.

E N L

N = Neutralleiter, blau
E = Schutzleiter, gelb/grün
L = Phase, braun

Ist der Stromkabel beschädigt, dann soll der Hersteller, eine Fachkraft oder eine andere geeignete Person das Kabel ersetzen.

1. Um den Strahler in die gewünschte Position zu bringen: Lockern Sie die Scharniere mit einem Schraubendreher.
2. Setzen Sie das Gerät in die gewünschte Position und setzen Sie die Scharniere wieder fest.

Sensoreinstellungen

LUX:

Dank des eingebauten Lichtsensors kann das Gerät Tag und Nacht unterscheiden. Wählen Sie "sun", dann funktioniert das Gerät tagsüber. Wählen Sie "moon" auf der Rückseite des Gerätes aus, dann funktioniert das Gerät nicht tagsüber. Warten Sie bis es dunkel wird, um den Empfindlichkeitspegel einzustellen.

TIME:

Verwenden Sie den Zeiteinstellungsregler, um einzustellen, wie lange das Licht nach Bewegungserfassung eingeschaltet bleibt (10 Sekunden (+/- 3 Sekunden) bis 9 Minuten (+/- 3 Minuten)).

SENS:

Verwenden Sie den Empfindlichkeitsregler, um die Empfindlichkeit einzustellen. Drehen Sie nach links, um die Empfindlichkeit zu verringern, drehen Sie nach rechts, um die Empfindlichkeit zu erhöhen.

5. Pflege und Wartung

Lagerung

Bewahren Sie das Gerät immer an einem trockenen und sauberen Ort auf.

Reinigung

Schalten Sie das Gerät vor Beginn der Reinigungs- oder Wartungsarbeiten spannungsfrei und lassen Sie es abkühlen.

Reinigen Sie die Außenseite des Gerätes mit einem leicht mit Wasser und Seife angefeuchteten, sanften Tuch mit ein bisschen Seife und Wasser. Tauchen Sie das Gerät niemals in Wasser oder eine andere Flüssigkeit ein. Verwenden Sie niemals Lösungs- oder Reinigungsmittel, die Petroleum (Benzin, Kerosin, Öl), Verdünner, Terpentin, Alkohol oder Ammoniak enthalten.

Wartung

Reparaturen dürfen nur vom Fachmann durchgeführt werden. Öffnen Sie niemals das Gerät. Es gibt keine zu wartenden Teile. Versuchen Sie unter keinen Umständen, das Gehäuse des Gerätes zu öffnen oder das Gerät selbst zu reparieren. Dies kann das Gerät beschädigen oder Verletzungen verursachen.

6. Technische Daten

	LEDA7001NW-BP	LEDA7002NW-BP
Gehäusefarbe elektrische Daten	schwarz
Gesamtnennleistung	10 W	20 W
Nennspannung (Treiber)	220-240 V~, 50 Hz
Leistungsfaktor	>0.5
Energieverbrauch	0.01 kWh/1000 h	0.02 kWh/1000 h
technische Daten
Farbe	neutralweiß
Farbtemperatur	4000 K
Abstrahlwinkel	120°
Lichtstrom	700 lm	1400 lm
Farbwiedergabe-Index (Ra)	>80
Anfangszeit	<0,5 s
Aufwärmzeit (60 %)	<1 s
Lebensdauer
Nennlebensdauer	25000 h
Anzahl Schaltzyklen	<1 s
Abmessungen	127.9 x 113.4 x 64.4 mm	147.1 x 130.8 x 64.4 mm
	LEDA7003NW-BP	LEDA7005NW-BP
Gehäusefarbe elektrische Daten	schwarz
Gesamtnennleistung	30 W	50 W
Nennspannung (Treiber)	220-240 V~, 50 Hz
Leistungsfaktor	>0.9
Energieverbrauch	0.03 kWh/1000 h	0.05 kWh/1000 h
technische Daten
Farbe	neutralweiß
Farbtemperatur	4000 K
Abstrahlwinkel	120°
Lichtstrom	2100 lm	3500 lm
Farbwiedergabe-Index (Ra)	>80
Anfangszeit	<0,5 s
Aufwärmzeit (60 %)	<1 s
Lebensdauer
Nennlebensdauer	25000 h
Anzahl Schaltzyklen	<1 s
Abmessungen	166.3 x 147.6 x 67.5 mm	188 x 166.8 x 56.3 mm

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Für mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung, siehe www.perel.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT

Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

INSTRUKCJA OBSŁUGI

1. Wstęp

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut.

Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

- Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum.

- Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50 % im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind:

- alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall.

- Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste).

- Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.

- Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.

- Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt).

- Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes.

- alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.

- Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.

- Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.

- Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.

- Jede kommerzielle Garantie lässt diese Rechte unberührt.

Die oben stehende Aufzählung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).
