BEDIENUNGSANLEITUNG LEDA5001NWBM Perel

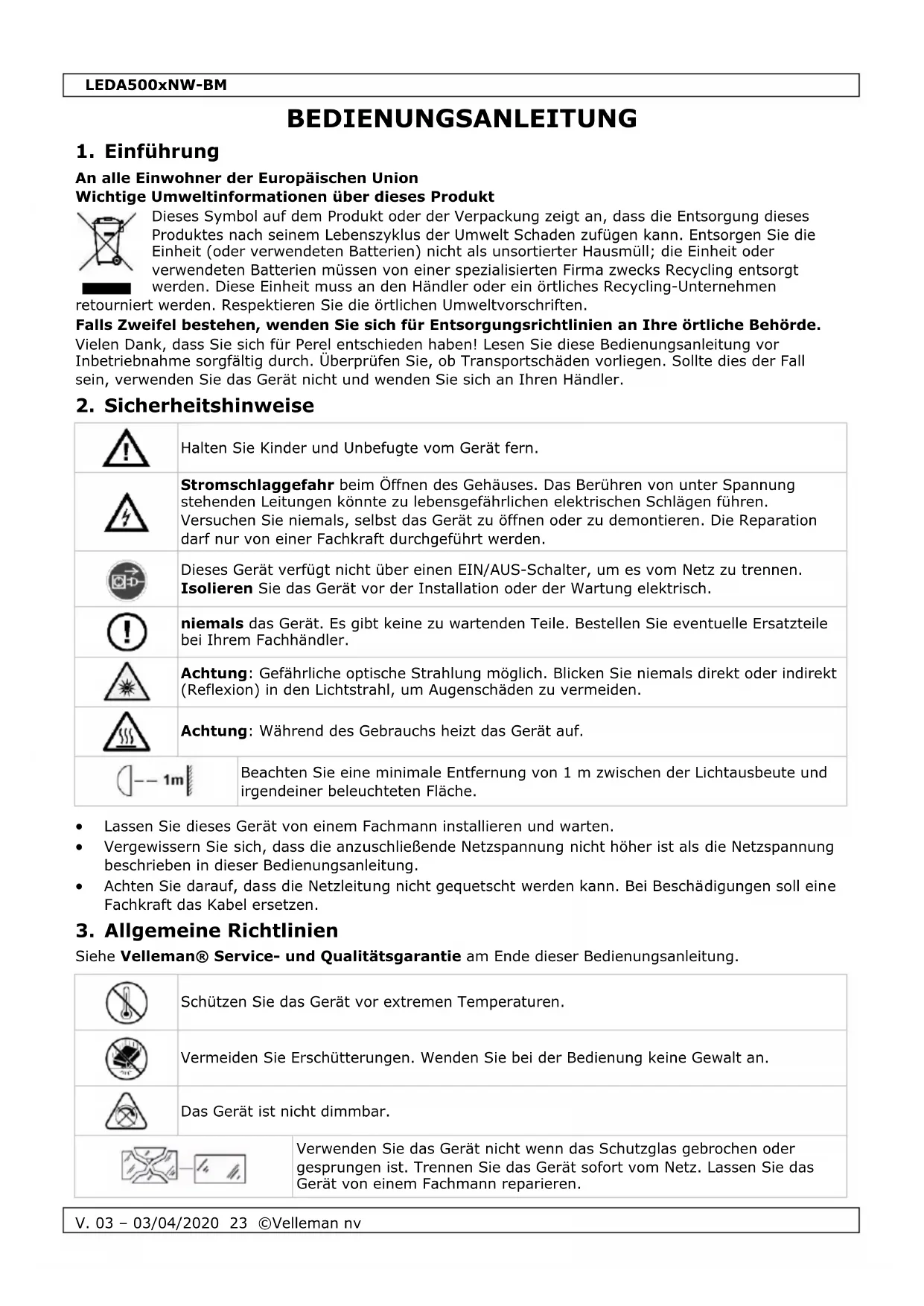

BEDIENUNGSANLEITUNG 23

INSTRUKCJA OBSŁUGI 28

MANUAL DO UTILIZADOR 33

CE

USER MANUAL

1. Introduction

An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen

retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Vielen Dank, dass Sie sich für Perel entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

Halten Sie Kinder und Unbefugte vom Gerät fern.

Stromschlaggefahr beim Öffnen des Gehäuses. Das Berühren von unter Spannung stehenden Leitungen könnte zu lebensgefährlichen elektrischen Schlägen führen. Versuchen Sie niemals, selbst das Gerät zu öffnen oder zu demontieren. Die Reparation darf nur von einer Fachkraft durchgeführt werden.

Dieses Gerät verfügt nicht über einen EIN/AUS-Schalter, um es vom Netz zu trennen. Isolieren Sie das Gerät vor der Installation oder der Wartung elektrisch.

niemals das Gerät. Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.

Achtung: Gefährliche optische Strahlung möglich. Blicken Sie niemals direkt oder indirekt (Reflexion) in den Lichtstrahl, um Augenschäden zu vermeiden.

Achtung: Während des Gebrauchs heizt das Gerät auf.

Beachten Sie eine minimale Entfernung von 1 m zwischen der Lichtausbeute und irgendeiner beleuchteten Fläche.

• Lassen Sie dieses Gerät von einem Fachmann installieren und warten.
• Vergewissern Sie sich, dass die anzuschließende Netzspannung nicht höher ist als die Netzspannung beschrieben in dieser Bedienungsanleitung.
• Achten Sie darauf, dass die Netzleitung nicht gequetscht werden kann. Bei Beschädigungen soll eine Fachkraft das Kabel ersetzen.

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

Schützen Sie das Gerät vor extremen Temperaturen.

Vermeiden Sie Erschütterungen. Wenden Sie bei der Bedienung keine Gewalt an.

Das Gerät ist nicht dimmbar.

Verwenden Sie das Gerät nicht wenn das Schutzglas gebrochen oder gesprungen ist. Trennen Sie das Gerät sofort vom Netz. Lassen Sie das Gerät von einem Fachmann reparieren.

LEDA500xNW-BM

• Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
• Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung. Jede andere Verwendung ist mit Gefahren wie Kurzschluss, Brandwunden, elektrischem Schlag usw. verbunden. Bei falscher Anwendung dieses Gerätes erlischt der Garantieanspruch.
• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
• Verwenden Sie die Originalverpackung, wenn das Gerät transportiert werden soll.
• Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

4. Eigenschaften

• Scheinwerfer für gewerbliche Nutzung und Wohnzwecke
• klein
  • regelbarer Befestigungsbügel
  • mit Mikrowellensensor

o Einstellungen: Empfindlichkeit (4 Stufen)
- die Verzögerungszeit einstellen (12 Voreinstellungen)
- den Modus ändern (Tag, Nacht, Photozelle, kontinuierlich, blinken & SOS-Modus)

- eignet sich für die Anwendung im Außenbereich: IP65

5. Installation

5.1 Richtlinien

• Die Konstruktion muss während einer Stunde eine Punktlast von maximal 4 x dem Gewicht des Gerätes tragen können, ohne dass Verformung verursacht wird.
• Stehen Sie während der Montage, Entfernung oder Wartung nie direkt unter dem Gerät. Lassen Sie das Gerät jährlich und vor der Inbetriebnahme von einem Fachmann prüfen.
• Eine gründliche praktische Erfahrung ist für die Installation des Gerätes notwendig: Sie müssen die max. Belastung der Tragkonstruktion berechnen können, wissen welches Konstruktionsmaterial Sie verwenden dürfen. Außerdem müssen Sie das verwendete Material und das Gerät regelmäßig nachsehen lassen. Montieren Sie das Gerät nie selber wenn Sie damit keine Erfahrung haben. Eine schlechte Montage kann Verletzungen verursachen.

• Das Gerät ist nicht dimmbar.

5.2 Abstand

- Halten Sie einen Abstand von mindestens 20 cm zur Oberseite und mindestens 30 cm zu beiden Seiten ein.

- Beachten Sie eine minimale Entfernung von 1 m zwischen der Lichtausbeute und irgendeiner beleuchteten Fläche.

5.3 Wählen Sie einen geeigneten Montageort aus.

- Der Erfassungsbereich kann nach eigenem Bedarf angepasst werden: drehen Sie das Gerät nach links, recht, oben oder unten. Der Bewegungsmelder ist viel empfindlicher für Gegenstände, die quer durch den Erfassungsbereich laufen als für Gegenstände, die auf den Bewegungsmelder zugehen. Dies ist eine sehr wichtige Erwägung bei der Wahl des Montageortes.

• Installieren Sie den Strahler nicht über Kopf, um die Wasserdichtheit zu gewährleisten.

- Befestigen Sie das Gerät an einer nicht entzündbaren Außenwand (0.5-3.0 m), in einem Winkel von ± 60° und vorzugsweise unter einem Dach, das das Gerät vor Regen und direktem Sonnenlicht schützt.

- Beachten Sie, dass das Erfassungsfenster nicht blockiert wird und, dass es keine bewegende Gegenstände im Erfassungsbereich gibt.

LEDA500xNW-BM

• Installieren Sie das Gerät nicht in der Nähe von Belüftungsöffnungen, Heizungen usw.

5.4 Den Scheinwerfer installieren

1. Dieses Gerät verfügt nicht über einen EIN/AUS-Schalter, um es vom Netz zu trennen. Isolieren Sie das Gerät vor der Installation oder der Wartung elektrisch.
2. Verwenden Sie die Halterung, um die Position der Montagelöcher zu bestimmen.
3. Bohren Sie die Löcher und befestigen Sie die Halterung mit Schrauben und Dübeln.
4. Verbinden Sie das Stromkabel mit der Lüsterklemme. Beachten Sie, dass das Kabel nicht zu stramm sitzt. Lassen Sie genügend Spielraum.

E N L

N = Neutralleiter, blau E = Schutzleiter, gelb/grün L = Phase, braun

Achtung: Ist der Stromkabel beschädigt, dann soll der Hersteller, eine Fachkraft oder eine andere geeignete Person das Kabel ersetzen.

1. Um den Strahler in die gewünschte Position zu bringen: Lockern Sie die Scharniere mit einem Schraubendreher.
2. Setzen Sie das Gerät in die gewünschte Position und setzen Sie die Scharniere wieder fest.

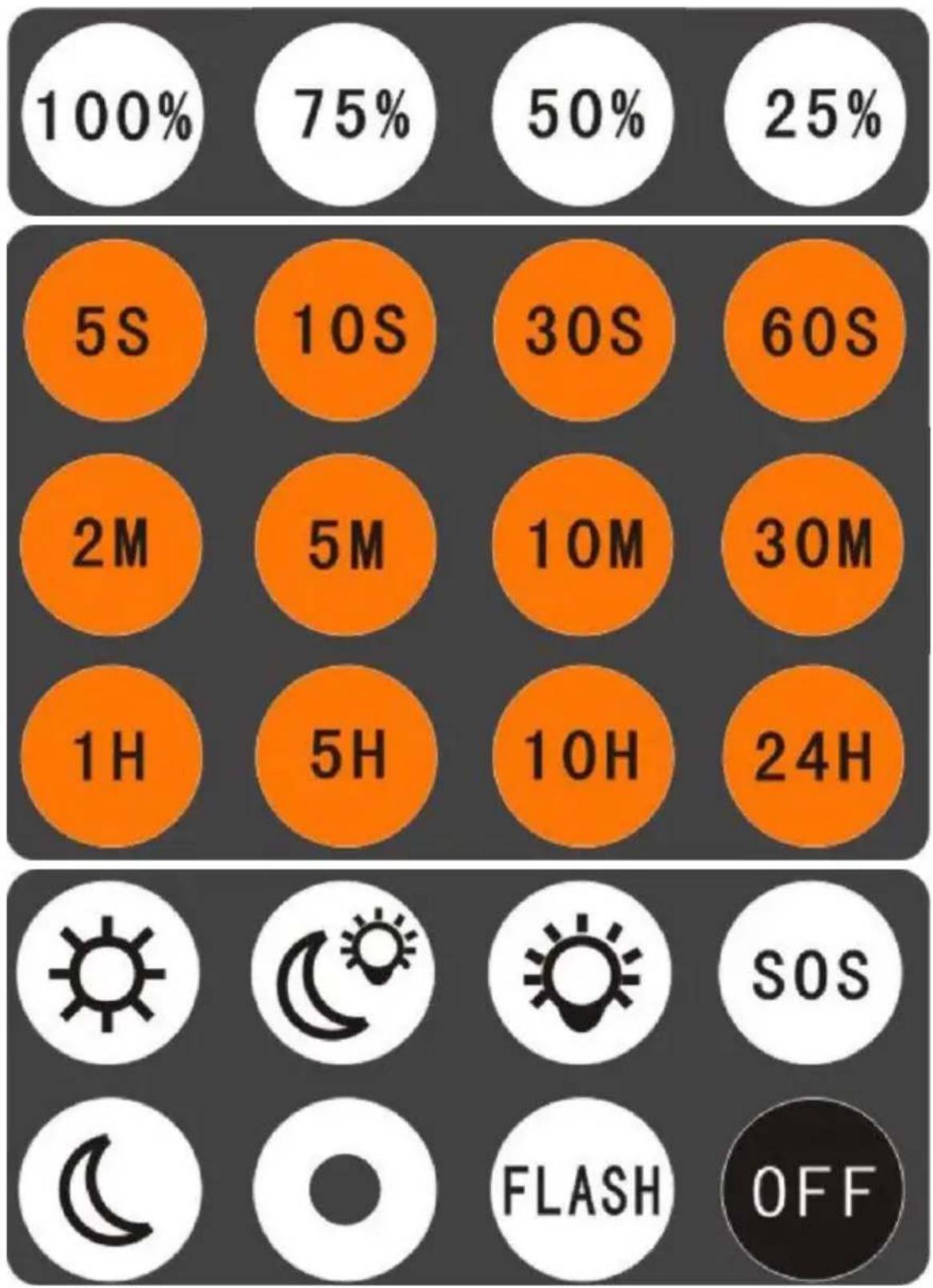

6. Fernsteuerung

Siehe Abbildung, Seite 2 dieser Bedienungsanleitung.

Die Fernbedienung verfügt über 3 Kontrollbereiche: Empfindlichkeit [1], Uhrzeit [2] und Modus [3].

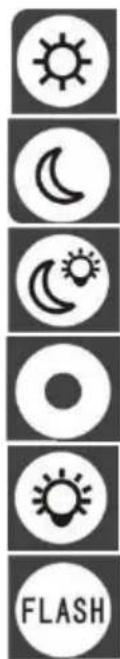

Modus

Wählen Sie zuerst den Modus.

FLASH

Modus 'Tag'. Der Sensor funktioniert sowohl tagsüber als nachts.

Modus 'Nacht'. Der Sensor funktioniert nur mit einer Lichtstärke < 50 lux.

Modus 'Photozelle'. Der Strahler schaltet automatisch ein wenn die Lichtstärke weniger als 50 lux beträgt.

nicht zutreffend

Override-Modus. Der Strahler brennt kontinuierlich.

Modus 'Blinken'.

Zeit

Stellen Sie danach die gewünschte Einschaltdauer ein.

1. Drücken Sie die Taste Modus 'Tag' oder Modus 'Nacht', um den Sensor einzuschalten.

2. Drücken Sie die entsprechende Taste, um die gewünschte Zeit einzustellen. Das Gerät blinkt einmal, um die Einstellung zu bestätigen. Bei Bewegung bleibt der Strahler während der eingestellten Zeit eingeschaltet.

Empfindlichkeit

Stellen Sie nun die Empfindlichkeit ein.

Ansprechempfindlichkeit

100 %: 7-8 m; 75 %: 5-6 m; 50 %: 3-4 m; 25 %: 1-2 m.

1. Drücken Sie die Taste Modus 'Tag' oder Modus 'Nacht', um den Sensor einzuschalten.

2. Drücken Sie die entsprechende Taste, um die Empfindlichkeit einzustellen. Das Gerät blinkt einmal, um die Einstellung zu bestätigen.

7. Reinigung und Wartung

• Dieses Gerät verfügt nicht über einen EIN/AUS-Schalter, um es vom Netz zu trennen. Isolieren Sie das Gerät vor der Installation oder der Wartung elektrisch.
• Alle verwendeten Schrauben müssen fest angespannt werden und dürfen keine Rostspuren zeigen.
• Das Gehäuse, die sichtbaren Teile, die Montagebügel und der Montageort (z.B. Decke oder Gebinde) dürfen nicht angepasst werden, z.B. bohren Sie keine zusätzlichen Löcher in Montagebügeln, verändern Sie die Anschlüsse nicht usw.
• Sorgen Sie dafür, dass die Netzkabel nicht beschädigt sind. Lassen Sie das Gerät von einer Fachkraft warten.
• Ist das Schutzglas beschädigt, dann trennen Sie das Gerät sofort vom Netz. Lassen Sie das Gerät von einem Fachmann reparieren. Verwenden Sie das Gerät nicht wenn das Schutzglas gebrochen oder gesprungen ist.
• Verwenden Sie zur Reinigung ein feuchtes, fusselfreies Tuch. Verwenden Sie auf keinen Fall Alkohol oder irgendwelche Lösungsmittel.
• Es gibt keine zu wartenden Teile.

• Bestellen Sie eventuelle Ersatzunterteile bei Ihrem Fachhändler.

• Technische Daten

		LEDA5001NW-BM	LEDA5002NW-BM
Gehäusefarbe		schwarz
elektrische Daten
	Leistung (LED-Modul)	10 W COB	20 W COB
	Gesamtnennleistung	10 W	20 W
	Nennspannung (Treiber)	220-240 VAC
	Leistungsfaktor	0.57	0.8
	Energieverbrauch	10 kWh/1000 h	20 kWh/1000 h
technische Daten
	Farbe	neutralweiß
	Farbtemperatur	4000 K

LEDA500xNW-BM

Abstrahlwinkel	120°
Lichtstrom	750 lm	1600 lm
Farbwiedergabe-Index (Ra)	>75
Anfangszeit	< 0.5 s
Aufwärmzeit (60 %)	< 1 s
Lebensdauer
Nennlebensdauer	30 000 Std.
Anzahl Schaltzyklen	15 000
Abmessungen (B x H x T)	130 x 90 x 35 mm	180 x 126 x 36 mm
Gewicht	560 g	750 g
Kabellänge	± 50 cm

		LEDA5003NW-BM	LEDA5005NW-BM
Gehäusefarbe		schwarz
elektrische Daten
	Leistung (LED-Modul)	30 W COB	50 W COB
	Gesamtnennleistung	30 W	50 W
	Nennspannung (Treiber)	220-240 VAC
	Leistungsfaktor	0.9	0.95
	Energieverbrauch	30 kWh/1000 h
technische Daten
	Farbe	neutralweiß
	Farbtemperatur	4000 K
	Abstrahlwinkel	120°
	Lichtstrom	2600 lm	3750 lm
	Farbwiedergabe-Index (Ra)	>75
	Anfangszeit	< 0.5 s
	Aufwärmzeit (60 %)	< 1 s
Lebensdauer
	Nennlebensdauer	30 000 Std.
	Anzahl Schaltzyklen	15 000
Abmessungen (B x H x T)		210 x 147 x 37 mm	260 x 182 x 51 mm
Gewicht		1050 g	1530 g
Kabellänge		± 50 cm

RED Konformitätserklärung
Hiermit erklärt Velleman NV, dass der Funkanlagentyp LEDA5001NW-BM + LEDA5002NW-BM + LEDA5003NW-BM + LEDA5005NW-BM der Richtlinie 2014/53/EU entspricht.
Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.velleman.eu.

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Für mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung, siehe www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT

Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

INSTRUKCJA OBSŁUGI

1. Wstęp

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut.

Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

- Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum.

- Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50 % im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind:

- alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall.

- Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste).

- Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.

- Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.

- Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt).

- Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes.

- alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.

- Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.

- Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.

- Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.

- Jede kommerzielle Garantie lässt diese Rechte unberührt.

Die oben stehende Aufzählung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).
