| Produkttyp | DAB+/FM/Internet-Radio |
| Marke | Telestar |
| Modell | IR 200 |
| Empfang | DAB+ (Band III 174-240 MHz), FM (74-108,1 MHz), Internetradio (WLAN/LAN) |
| Anzahl Internetradiosender | Ca. 10.000 Sender |
| Display | 2,8 Zoll TFT-Farbdisplay (240x320 Pixel) |
| Audioleistung | 2 x 10 W (STMicroelectronics Verstärker) |
| Lautsprecher | 2 x 3 Zoll, 4 Ohm, 10 W |
| Netzwerkkonnektivität | WLAN IEEE 802.11b/g (WPA/WPA2/WEP), LAN RJ45 10/100 Mbit/s |
| Drahtlose Konnektivität | WLAN, UPnP/DLNA-kompatibel, AirMusic Control App (iOS/Android) |
| Eingänge | AUX-Eingang (3,5 mm Stereo), USB (für Wiedergabe/Aufnahme) |
| Ausgänge | Line Out (3,5 mm Stereo), Kopfhörer (3,5 mm Stereo) |
| Fernbedienung | Ja, mit CR2025 Batterie |
| Sonderfunktionen | Wecker, Timer, Equalizer (Normal, Flat, Pop, Jazz, Rock, Classic), Wetter- und Finanzanzeige |
| Abspielbare Audioformate | MP3, AAC/AAC+, WMA (bis 320 kbit/s) |
| Stromversorgung | Netzteil 220-240 V AC, 50/60 Hz über 12 V DC / 3 A Adapter |
| Softwareupdate | Über USB-Stick (Download von www.telestar.de) |
| Menüsprachen | Französisch, Englisch, Deutsch, Spanisch usw. |
| Lieferumfang | Radio, Fernbedienung, Netzteil, Bedienungsanleitung, Garantiekarte |
| Reinigung | Trockenes, weiches Tuch, vor Reinigung Netzstecker ziehen, keine Flüssigkeiten verwenden |
| Sicherheit | Einstellbare automatische Abschaltung (5, 15, 30 Min.), Kurzschluss- und Überhitzungsschutz |
| Kundendienst | Telefonhilfe +49 2676 9520101, E-Mail service@telestar.de |
Häufig gestellte Fragen - IR 200 Telestar
Benutzerfragen zu IR 200 Telestar
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Radio kostenlos im PDF-Format! Finden Sie Ihr Handbuch IR 200 - Telestar und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. IR 200 von der Marke Telestar.
BEDIENUNGSANLEITUNG IR 200 Telestar
- Vorwort 7
1.2. Bestimmungsgemäßer Gebrauch ..... 7 - SICHERHEITSHINWEISE ....8
2.1. Zeichenerklärung 8
2.2. Sicherheitshinweis....10
2.3. Betriebssicherheit .... 11
2.4. Gerät anschließen 13
2.5. Gerät vor Defekten schützen 13
2.6. Verletzungsgefahr 14
2.7. Hinweise zur Funkschnittstelle .....15
2.8. Umgang mit Batterien .....16
2.8. Umgang mit Batterien .....17
2.9. Gerät reinigen....18
2.10. Rechtliche Hinweise .....18 - LIEFERUMFANG....19

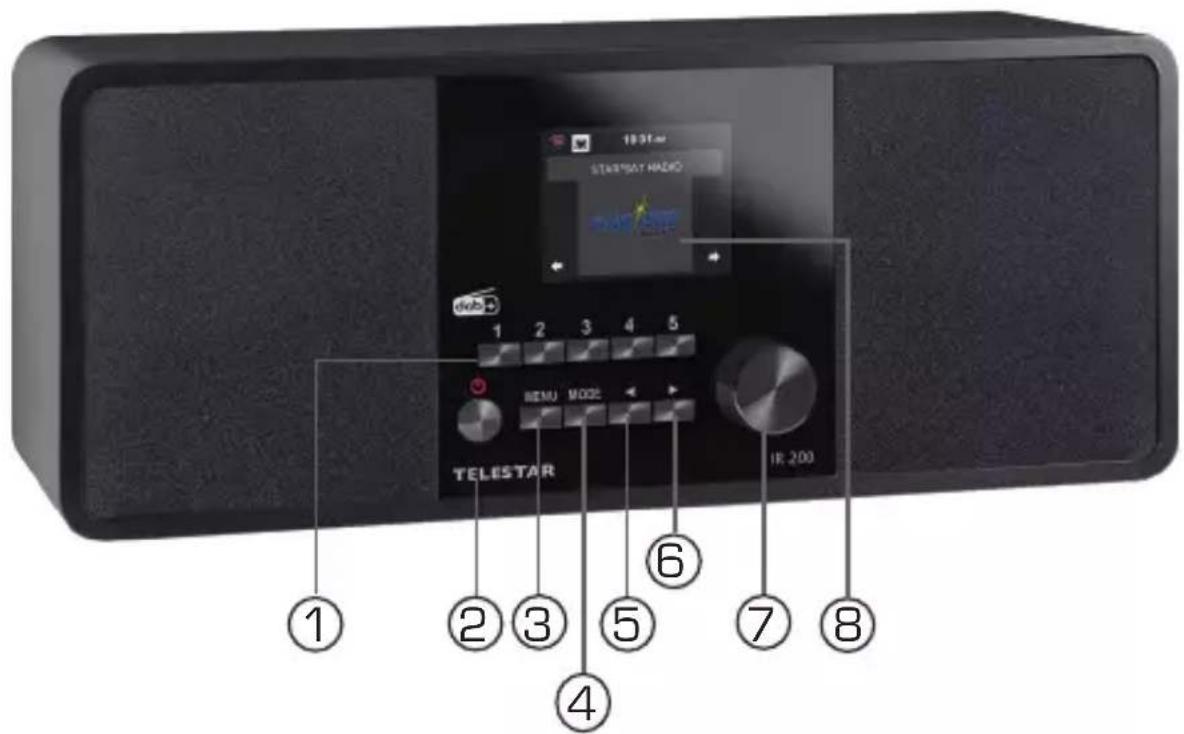

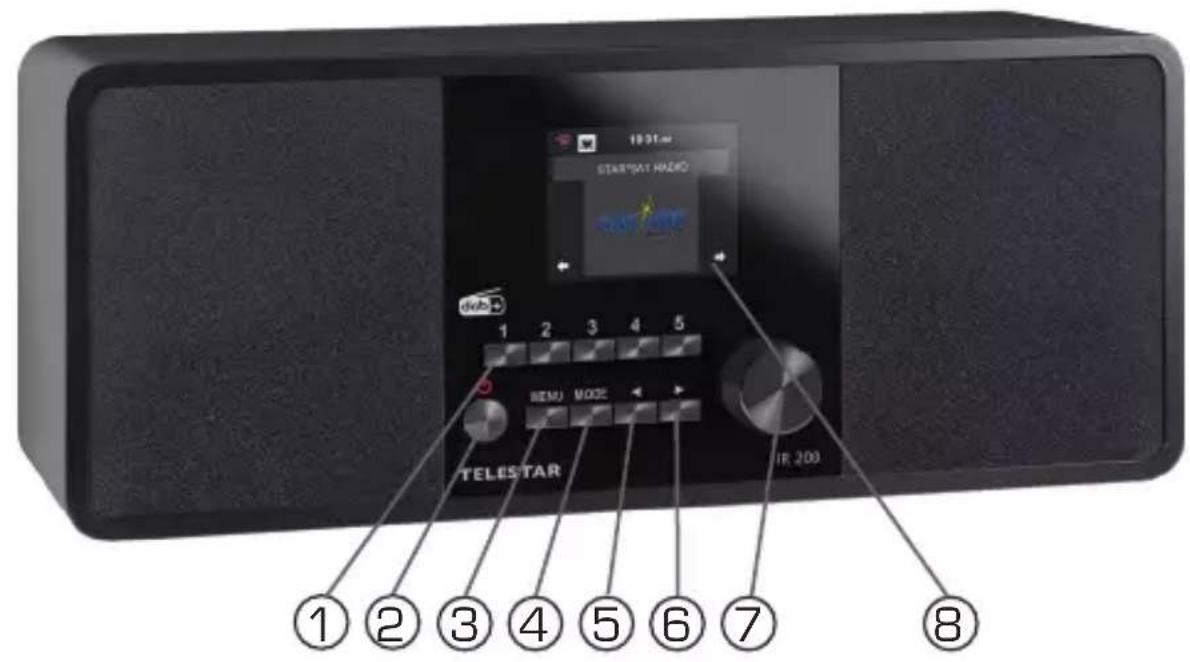

- ÜBERSICHT DER BEDIENELEMENTE ..... 20

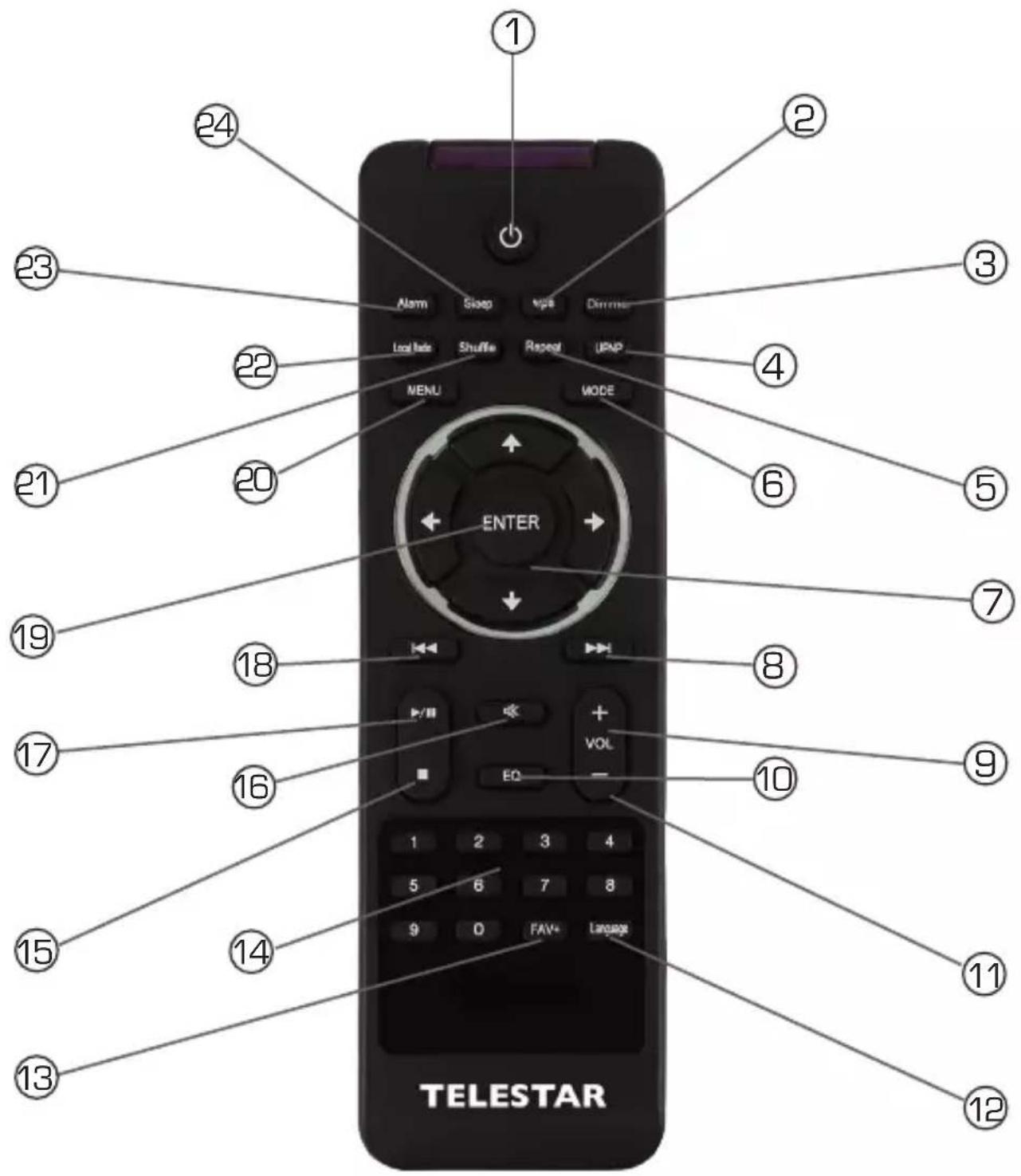

- FERNBEDIENUNG ..... 24
- INSTALLATION....27
6.1 Allgemeine Bedienungshinweise....28
6.2. Fernbedienung vorbereiten .....28
6.3 Antenne montieren .....29
6.4. Stromanschluss....29
6.5. Netzwerkanschluss ....30
6.6. Sprachwahl ....30
6.7 Netzwerkprüfung ....30
6.8 Netzwerk Konfiguration....31
6.8.1 Netzwerkauswahl ....31
INHALTSVERZEICHNIS
- EINSTELLUNGEN....32
7.1. Einstellungen....32
7.1.1 Zeitanzeige....33
7.1.2 My MediaU verwalten .....33

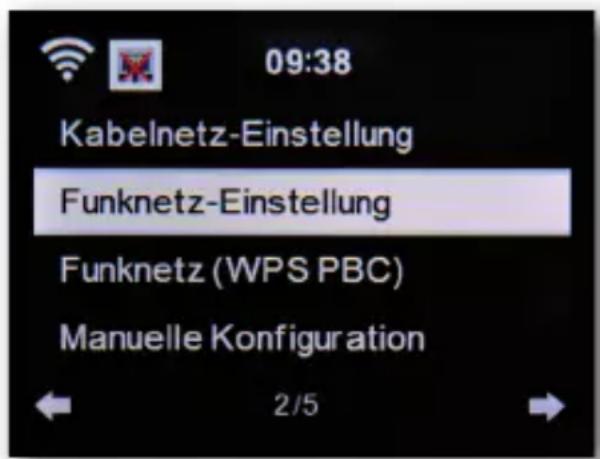

7.1.3. Netzwerk .... 34
7.1.3.1. Kabelnetz-Einstellungen....35
7.1.3.2. Funknetz-Einstellung....36
7.1.3.3. Funktnetz (WPS PBC) 37
7.1.3.4. Manuelle Konfiguration .....38
7.1.3.4.1.DHCP 39
7.1.3.4.2. SSID eingeben .... 39
7.1.3.5. Netzwerk prüfen beim Einschalten....41

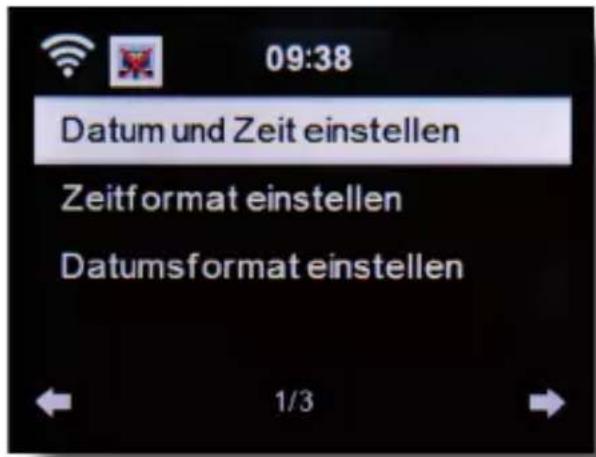

7.1.4. Datum & Zeit....41
7.1.4.1. Datum & Zeit einstellen....42
7.1.4.2. Zeitformat einstellen ..... 43
7.1.4.3. Datumsformat einstellen....43

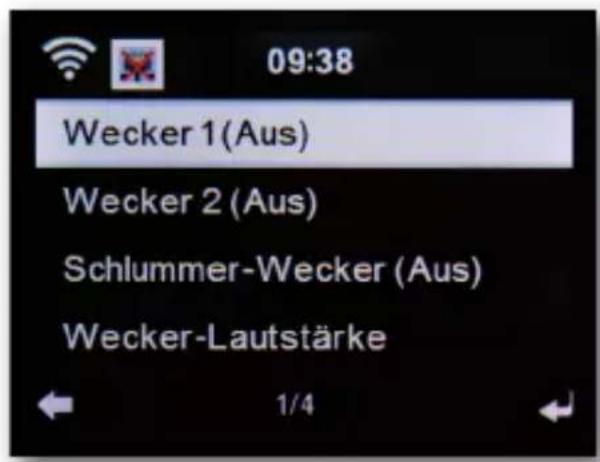

7.1.5. Wecker....44
7.1.5.1. Schlummer Wecker....46
7.1.5.2. Wecker Lautstärke ....47
7.1.6. Timer....47

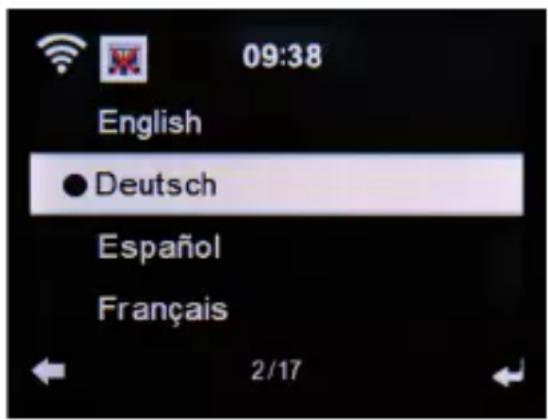

7.1.7.Sprache 48
7.1.8. Dimmer....49
7.1.9. Anzeige ....50
7.1.10. Energieeinstellungen....50
7.1.11. Sleeptimer....51
7.1.12.Zwischenspeicher....52
7.1.13.Wetter....52
7.1.14. FM Einstellungen....54
7.1.14.2. Empfindlichkeit .....55
INHALTSVERZEICHNIS
7.1.15. Lokale Stations Einstellung .....56
7.1.16. Wiedergabeeinstellungen .....57
7.1.17. Gerät....57
7.1.18. Taste....58
7.1.19.SMS 59
7.1.20. Equalizer....60
7.1.20.1.My EQ....61
7.1.21. Fortsetzen der Wiedergabe nach Einschalten .....61
7.1.22. Software Update ....62
7.1.23. Auf Werkseinstellung zurücksetzen 62
8. BEDIENUNG ....62
8.1. Lokale Station....63
8.2. Internet Radio....64
8.2.1. Meine Favoriten .....64
8.2.2. Radiosender / Musik 65
8.2.3. Lokale Station 65
8.2.4.Schlafradio....65
8.2.5. Zuletzt gehörte Sender....66
8.2.6. Service 66
8.3. Media-Center 67
8.4.FM 68

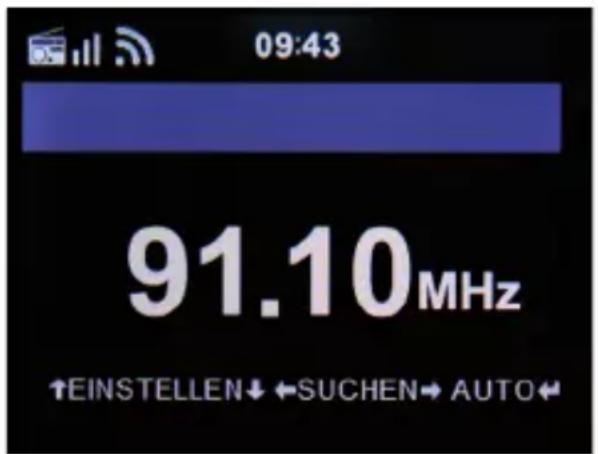

8.4.1. UKW Sendersuche 69
8.4.2. UKW Radio Bedienung 70
8.5. DAB 71
8.5.1 DAB Sendersuche....71
8.5.2. DAB Radio Bedienung....72
8.6. Informations- Center 73
8.6.1 Wetter und Finanzen 73
8.6.2. Systeminformationen....74
8.7.AUX 74
INHALTSVERZEICHNIS

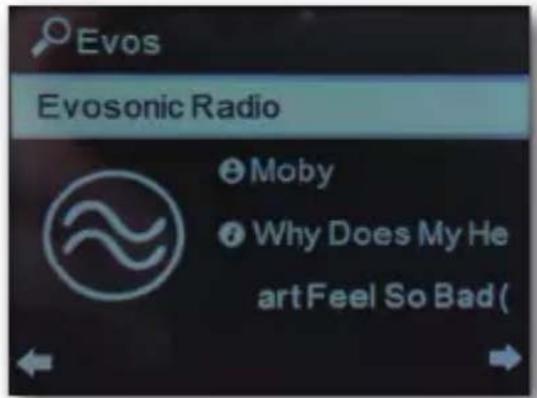

- FUNKTIONEN DES TÄGLICHEN GEBRAUCHS....74
9.1. Lautstärke ....75
9.2. Betriebsart umschalten ....75
9.3. Display Helligkeit....75
9.4. Radioinformationen....75

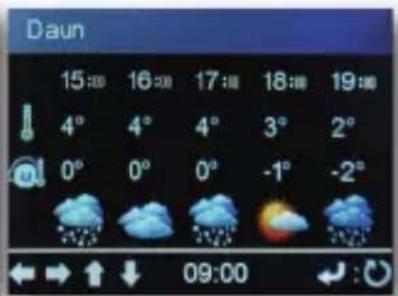

9.5. Wetterinformationen .....76
9.5. Wiedergabe stoppen und starten .....77
9.6.Zufallswiedergabe-Shuffle 77
9.7. Titelwiederholung Repeat.....77
9.8. Favoritensender abspeichern .....78

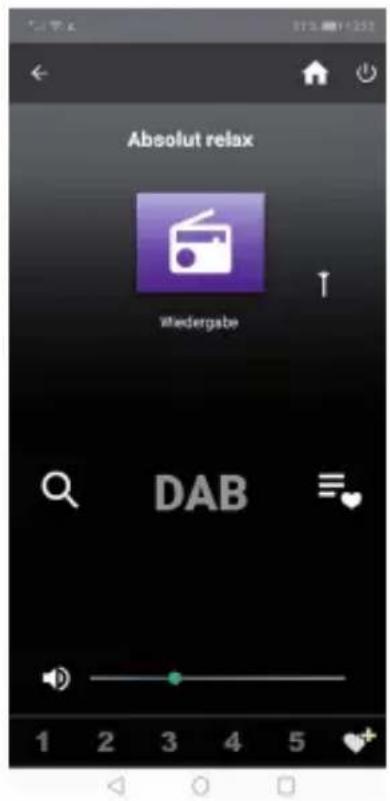

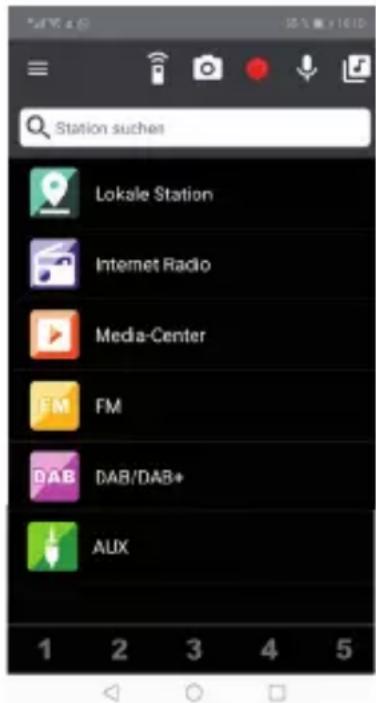

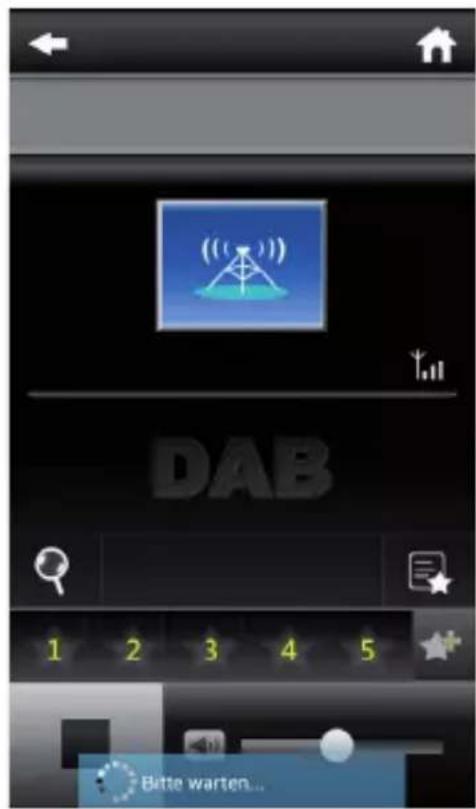

9.9. Lokale Radiostationen aufrufen .....79 - APP STEUERUNG....79
- FEHLERBEHEBUNG 84
- MARKENHINWEISE 87
- AUFBEWAHRUNG 87
- ENTSORGUNGSHINWEIS....88
14.1. Entsorgung der Verpackung....88
14.2. Entsorgung des Gerätes....88
14.3. Entsorung von Batterien 89 - EIGENSCHAFTEN UND TECHNISCHE DATEN....90
- SERVICE UND SUPPORT 93
- CE KENNZEICHNUNG 94
D

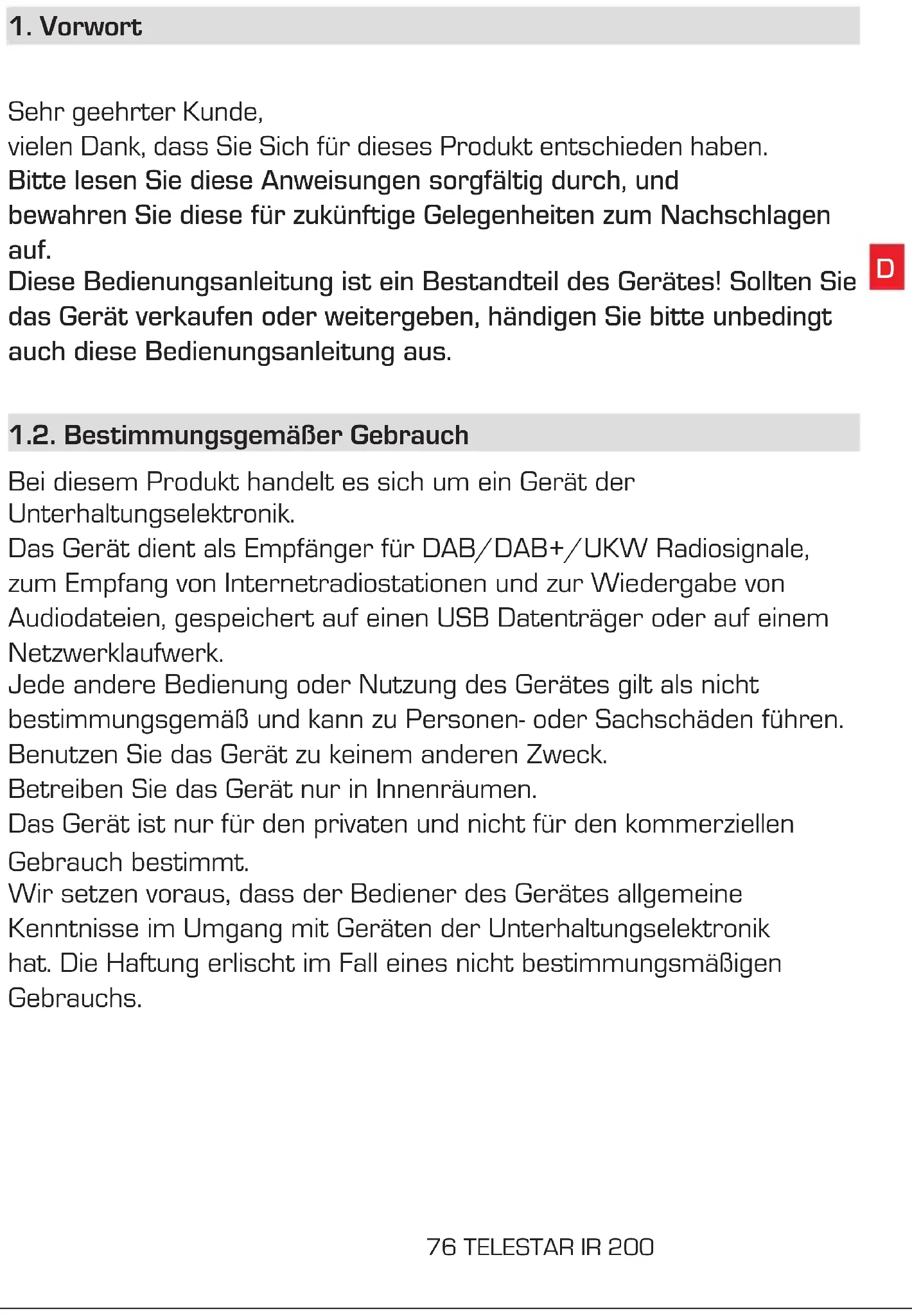

1. Vorwort
Sehr geehrter Kunde,
vielen Dank, dass Sie Sich für dieses Produkt entschieden haben.
Bitte lesen Sie diese Anweisungen sorgfältig durch, und bewahren Sie diese für zukünftige Gelegenheiten zum Nachschlagen auf.
Diese Bedienungsanleitung ist ein Bestandteil des Gerätes! Sollten Sie das Gerät verkaufen oder weitergeben, händigen Sie bitte unbedingt auch diese Bedienungsanleitung aus.
1.2. Bestimmungsgemäßer Gebrauch
Bei diesem Produkt handelt es sich um ein Gerät der Unterhaltungselektronik.
Das Gerät dient als Empfänger für DAB/DAB+/UKW Radiosignale, zum Empfang von Internetradiostationen und zur Wiedergabe von Audiodateien, gespeichert auf einen USB Datenträger oder auf einem Netzwerklaufwerk.
Jede andere Bedienung oder Nutzung des Gerätes gilt als nicht bestimmungsgemäß und kann zu Personen- oder Sachschäden führen. Benutzen Sie das Gerät zu keinem anderen Zweck.
Betreiben Sie das Gerät nur in Innenräumen.
Das Gerät ist nur für den privaten und nicht für den kommerziellen Gebrauch bestimmt.
Wir setzen voraus, dass der Bediener des Gerätes allgemeine Kenntnisse im Umgang mit Geräten der Unterhaltungselektronik hat. Die Haftung erlischt im Fall eines nicht bestimmungsmäßigen Gebrauchs.
2. SICHERHEITSHINWEISE
2.1. Zeichenerklärung
| Symbol | Bedeutung | |
 | GEFAHR! | Dieses Signalwort bezeichnet eine Gefährdung mit einem hohen Risikograd, die bei Nichtbeachtung des Hinweises, den Tod oder eine schwere Verletzung zur Folge hat. |
 | WARNUNG! | Dieses Signalwort bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, bei Nichtbeachtung des Hinweises, den Tod oder eine schwere Verletzung zur Folge haben kann. |
 | VORSICHT! | Dieses Signalwort bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, bei Nichtbeachtung des Hinweises, eine geringfügige oder mäßige Verletzung zur Folge haben kann. |
 | Dieses Signalwort warnt vor möglichen Sachschäden und weist auf besondere Beschreibungen für den Betrieb des Gerätes hin. | |
 | Dieses Zeichen warnt vor Gefahren. | |
2. SICHERHEITSHINWEISE
2.1. Zeichenerklärung
 | Schutzklasse IIElektrogeräte mit SchutzklasseII haben eine verstärkte oderdoppelte Isolierung in Höhe derBemessungsisolationsspannung zwi-schen aktiven und berührbaren Teilen(VDE 0100 Teil 410, 412.1). Siehaben meist keinen Anschluss an denSchutzleiter. Selbst wenn sie elektrischleitende Oberflächen haben, so sind diesedurch eine verstärkte oder doppelteIsolierung vor Kontakt mit anderen span-nungsführenden Teilen geschützt |
 | Die mit diesem Symbol markiertenProdukte erfüllen die Anforderungender Richtlinien der EuropäischenGemeinschaft. |
Abb. 1 Abb. 2 | Bei Geräten mit Hohlsteckern kenn-zeichnen diese Symbole die Polarität desSteckers.Hierbei wird zwischen 2 Varianten unter-schiedenAbb 1: Außen Plus/ Innen MinusAbb 2: Innen Plus / Außen Minus |
 | Geräte mit diesem Zeichen dürfennur im Haus in tockener Umgebungbetrieben werden |
2. SICHERHEITSHINWEISE
2.2. Sicherheitshinweis
WARNUNG!
Prüfen Sie das Gerät vor der Verwendung.
Im Falle einer Beschädigung oder eines Defekts darf das Gerät nicht in Betrieb genommen werden.
Verletzungsgefahr!
Verletzungsgefahr für Kinder und Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten (beispielsweise teilweise Behinderte, ältere Personen mit Einschränkung ihrer physischen und mentalen Fähigkeiten) oder Mangel an Erfahrung und Wissen.
Bewahren Sie das Gerät nur an für Kinder unzugänglichen Stellen auf. Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
Lassen Sie Kinder niemals unbeaufsichtigt das Gerät benutzen.
Erstickungsgefahr!
Verpackunsmaterial ist kein Spielzeug!
Die verwendeten Verpackungsmaterialien (Säcke, Polystyrolstücke usw.) nicht in der Reichweite von Kindern lagern.
Kinder dürfen nicht mit der Verpackung spielen. Es besteht insbesondere bei Verpackungsfolien Erstickungsgefahr.
2. SICHERHEITSHINWEISE
2.3. Betriebssicherheit
GEFAHR!
Verletzungsgefahr!
Verletzungsgefahr durch Stromschlag durch stromführende Teile.
Es besteht durch unabsichtlichen Kurzschluss die Gefahr eines elektrischen Schlages oder eines Brandes.
Überprüfen Sie das Gerät vor jedem Gebrauch auf Beschädigungen.
Wenn Sie sichtbare Schäden feststellen oder das Gerät sichtbare Schäden aufweist, nehmen Sie es nicht mehr in Betrieb.
Sollten Sie ein technisches oder mechanisches Problem feststellen, setzen Sie sich bitte mit dem TELESTAR Service in Verbindung.
Verwenden Sie nur das im Lieferumfang enthaltene Netzteil!
Verwenden Sie niemals ein anderes Netzteil.
Öffnen Sie niemals das Gehäuse des Gerätes.
Trennen Sie bei Betriebsstörungen das Gerät sofort von der Stromquelle. Trennen Sie dazu sofort das Netzteil von der Netzsteckdose und vom Gerät.
Verwenden Sie nur von uns gelieferte oder genehmigte Ersatz- und Zubehörteile.
Bauen Sie das Gerät nicht um und verwenden Sie keine nicht von uns explizit genehmigten oder gelieferten Zusatzgeräte oder Ersatzteile.
Benutzen Sie das Gerät nicht in explosionsgefährdeten Bereichen.
Hierzu zählen z. B. Kraftstofflagerbereiche, Tankanlagen, oder Bereiche, in denen Lösungsmittel lagern oder verarbeitet werden.
2. SICHERHEITSHINWEISE
2.3. Betriebssicherheit
Betreiben Sie das Gerät nicht in Bereichen mit Teilchen belasteter Luft (z.B. Mehl- oder Holzstaub)
Betriebsstörungen können sich in Form von Erhitzen des Gerätes oder Rauchentwicklung aus dem Gerät oder dem Netzteil des Gerätes bemerkbar machen. Laute oder untypische Geräusche können ebenfalls ein Zeichen einer Betriebsstörung sein.
Ziehen Sie in diesem Fall sofort das Netzteil aus der Netzsteckdose.
Fassen Sie das Netzteil ausschließlich am Gehäuse an.
Ziehen Sie das Netzteil niemals am Kabel aus der Steckdose.
Das Gerät darf nach einer Betriebsstörung nicht weiter verwendet werden, bis es von einer befähigten Person geprüft bzw. repariert wurde.
Wenn Sie das Gerät von einer kalten in eine warme Umgebung bringen, kann sich im Inneren des Gerätes Feuchtigkeit niederschlagen.
Warten Sie in diesem Fall etwa eine Stunde, bevor Sie es in Betrieb nehmen. Bei längerer Abwesenheit oder bei Gewitter ziehen Sie das Gerät aus der Steckdose. Achten Sie darauf, dass der Kontakt mit Feuchtigkeit, Wasser oder Spritzwasser vermieden wird und dass keine mit Flüssigkeit gefüllten Gegenstände – z. B. Vasen – auf oder in die Nähe des Geräts oder des Netzteils gestellt werden. Sollten Fremdkörper oder Flüssigkeit in das Gerät oder das Netzteil gelangen, ziehen Sie sofort das Netzteil aus der Steckdose. Lassen Sie das Gerät von qualifiziertem Fachpersonal überprüfen, bevor Sie es wieder in Betrieb nehmen.
Andernfalls besteht die Gefahr eines elektrischen Stromschlags.
Achten Sie darauf, dass das Gerät oder das Netzteil nicht Tropf- oder Spritzwasser ausgesetzt wird und dass keine offenen Brandquellen
2. SICHERHEITSHINWEISE
(z. B. brennende Kerzen) in der Nähe des Geräts oder des Netzteils stehen.
Das Netzteil darf niemals mit nassen oder feuchten Händen angefasst oder berührt werden.
2.4. Gerät anschließen
Schließen Sie das Gerät nur an eine fachgerecht installierte, geerdete und elektrisch abgesicherte Steckdose an.
Beachten Sie bitte, dass die Stromquelle (Steckdose) leicht zugänglich ist.
Knicken oder quetschen Sie keine Kabelverbindungen.
Prüfen Sie, bevor Sie das Gerät in Betrieb nehmen, ob die
Spannungsangabe, die sich auf dem Gerät befindet, mit der örtlichen
Netzspannung überein stimmt. Die Angaben auf dem Netzteil müssen dem örtlichen Stromnetz entsprechen.
Schließen Sie das Radio nur an eine fachgerecht installierte Netz-
Steckdose von 220-240 V Wechselspannung, 50-60 Hz an.
Stellen Sie das Radio auf eine feste, ebene Unterlage.
Das Gerät nimmt im Standby-Betrieb Strom auf. Um das Gerät vollständig vom Netz zu trennen, muss das Netzteil aus der Steckdose gezogen werden.
2.5. Gerät vor Defekten schützen
HINWEIS!
Ungünstige Umgebungsbedingungen wie Feuchtigkeit, übermäßige Wärme oder fehlende Belüftung können das Gerät schädigen.
2. SICHERHEITSHINWEISE
Verwenden Sie das Gerät nur in trockenen Räumen.
Vermeiden Sie die direkte Nähe von: Wärmequellen, wie z.B.
Heizkörpern, offenem Feuer, wie z.B. Kerzen, Geräten mit starken
Magnetfeldern, wie z. B. Lautsprechern.
Setzen Sie das Gerät keinen extremen Bedingungen aus z.B. direkte
Sonneneinstrahlung, hohe Luftfeuchtigkeit, Nässe, extrem hohe oder tiefe Temperaturen, offenes Feuer.
Stellen Sie einen ausreichenden Abstand zu anderen
Gegenständen sicher so dass das Gerät nicht verdeckt ist, damit immer eine ausreichende Belüftung gewährleistet ist.
Vermeiden Sie direkte Sonneneinstrahlungen und Orte mit außergewöhnlich viel Staub.
Stellen Sie keine schweren Gegenstände auf das Gerät oder das Netzteil.
2.6. Verletzungsgefahr
WARNUNG!
Übermäßiger Schalldruck bei Verwendung von Ohr- oder Kopfhörern kann zu Schädigungen oder zum Verlust des Hörvermögens führen.
Das Hören mit Ohrhörer oder Kopfhörer mit erhöhter Lautstärke über einen längeren Zeitraum kann Schäden beim Nutzer verursachen.
Bitte prüfen Sie die Lautstärke, bevor Sie Ohrhörer oder Kopfhörer in Ihre Ohren einsetzen bzw. aufsetzen.
Stellen Sie die Lautstärke auf einen niedrigen Wert und erhöhen Sie die Lautstärke nur so viel, dass es für Sie noch als angenehm empfunden wird.
2. SICHERHEITSHINWEISE
2.7. Hinweise zur Funkschnittstelle
Das Gerät erzeugt ein elektromagnetisches Feld.
Achten Sie bitte auf Hinweise in Ihrer Umgebung, die das Betreiben von elektronischen Geräten verbieten oder einschränken.
Dies kann z.B. in Krankenhäusern, an Tankstellen und Tankanlagen oder an Flughäfen der Fall sein.
Sollten entsprechende Warnhinweise vorhanden sein, trennen Sie das Gerät umgehend vom Strom.
Die im Gerät enthaltenen Komponenten erzeugen elektromagnetische Energie und Magnetfelder. Diese können medizinische Geräte wie Herzschrittmacher oder Defibrillatoren beeinträchtigen. Halten Sie bitte daher einen sicheren und ausreichenden Abstand zwischen medizinischen Geräten und dem Radio ein.
Wenn Sie einen Grund zur Annahme haben, dass das Radio eine Störung mit einem medizinischen Gerät verursacht, schalten Sie das Radio umgehend aus oder trennen es vom Strom.
2. SICHERHEITSHINWEISE
2.8. Umgang mit Batterien
Verwenden Sie grundsätzlich nur den Batterietyp der Batterie des Lieferumfangs.
GEFAHR!
Verletzungsgefahr!
Durch unsachgemäßen Umgang mit Batterien besteht
Verletzungsgefahr!
Batterien niemals öffnen, kurzschließen oder in offene
Flammen werfen.
Batterien niemals laden.
Beim Versuch des Aufladens von Batterien besteht Explosionsgefahr.
Polarität muss beachtet werden! Achten Sie darauf, dass die Pole Plus (+) und Minus (-) korrekt eingesetzt sind, um einen Kurzschluss zu vermeiden.
Verwenden Sie nur für dieses Produkt vorgeschriebene Batterien.
Batterien bei längerem Nichtgebrauch aus dem Gerät entfernen.
Erschöpfte oder ausgelaufene Batterien sofort aus dem Gerät entfernen. Bei ausgelaufenen Batterien besteht bei Hautkontakt
Verätzungsgefahr.
Bewahren Sie sowohl neue, als auch gebrauchte Batterien außerhalb der Reichweite von Kindern auf.
Beim Verschlucken von Batterien besteht die Gefahr innerer
Verletzungen. Die in den Batterien befindliche Batteriesäure kann bei Kontakt mit der Haut zu Verletzungen führen.
2. SICHERHEITSHINWEISE
Nach versehentlichem Verschlucken oder bei Anzeichen von Hautverätzungen, spülen Sie die betroffenen Stellen mit ausreichend klarem Wasser und suchen Sie unverzüglich medizinische Hilfe auf.
2.8. Umgang mit Batterien
Batterien sind kein Spielzeug!
Halten Sie neue und gebrauchte Batterien stets von Kindern fern.
Nehmen Sie ausgelaufene Batterien sofort aus dem Gerät und reinigen Sie bitte die Kontakte, bevor Sie neue Batterien einlegen.
WARNUNG!
Bei unsachgemäßer Verwendung von Batterien besteht Explosionsgefahr!
Verwenden Sie nur neue Batterien des gleichen Typs.
Benutzen Sie bitte niemals neue und alte Batterien zusammen in einem Gerät. Achten Sie beim Einlegen der Batterien auf die richtige Polarisation.
Laden Sie Batterien niemals auf.
Batterien sollten nur an kühlen und trockenen Orten gelagert werden. Werfen Sie Batterien niemals ins Feuer.
2. SICHERHEITSHINWEISE
Sollte das Gerät längere Zeit nicht benutzt werden, entfernen Sie bitte die Batterien aus dem Gerät.
Setzen Sie Batterien niemals großer Hitze oder direkter
Sonneneinstrahlung aus.
Batterien dürfen nicht verformt oder geöffnet werden.
Benutzen Sie die Fernbedienung nicht mehr, wenn die Batterieklappe nicht mehr richtig schließt.
2.9. Gerät reinigen
Vor der Reinigung ziehen Sie das Gerät aus der Steckdose.
Verwenden Sie ein trockenes, weiches Tuch um das Gerät zu reinigen.
Bitte verwenden Sie keine Flüssigkeiten zur Reinigung des Gerätes.
Verwenden Sie keine Lösungs- und Reinigungsmittel, weil diese die
Oberfläche und/oder Beschriftungen des Gerätes beschädigen können.
Die Reinigung darf nicht von Kindern durchgeführt werden.
2.10. Rechtliche Hinweise
Dieses Gerät ist für die Verwendung in allen Ländern der Europäischen Union sowie in der Schweiz, in Norwegen, Liechtenstein und Island vorgesehen.
Der Radioempfangsbereich entspricht den gesetzlichen Bestimmungen für diese Länder. Sollte das Gerät in einem anderen Land betrieben werden, so sind Gesetze des Einsatzlandes zu berücksichtigen und einzuhalten.
3. LIEFERUMFANG
Bitte entnehmen Sie alle Teile aus der Verpackung und entfernen Sie alle Verpackungsmaterialien vollständig.
Sollten ein oder mehrere der angebenenen Teile fehlen, wenden Sie sich bitte an:
| 1 TELESTAR IR 200 | |
| 1 Fernbedienung | |
| 1 externes Netzteil | |
| 1 Bedienungsanleitung | |
| 1 Garantiekarte | |
| 1 Teleskopantenne | |
| 1 AUX Anschlusskabel | |
| 1 | Batterie für Fernbedienung Typ CR 2025 / 3 V (Bereits in Fernbedienung eingesetzt) |

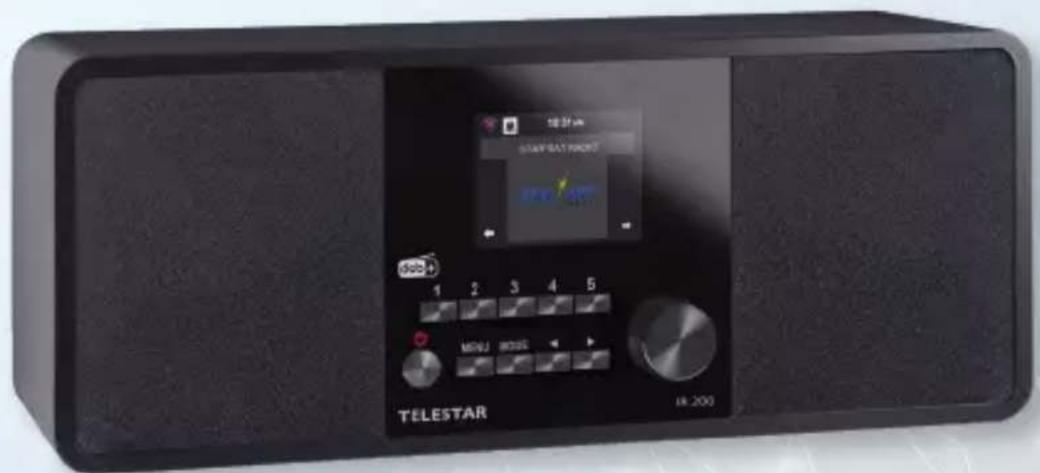

4. ÜBERSICHT DER BEDIENELEMENTE
- Stadionsspeichertasten 1-5
- Powertaste ein/aus
Schalten Sie mit dieser Taste das Gerät ein oder auf Standby.
- Menütaste
Ruft das Menü des Gerätes auf.
- Mode
Schalten Sie hier den Betiebsmodus des Gerätes zwischen Internetradio, DAB+, UKW, UPnP, AUX und USB um.
- /6. Navigation/ Senderauswahl
Navigieren Sie mit diesen Tasten im Menü oder wählen Sie hier den nächsten Sender aus der Senderliste aus.
- Lautstärkeregler, Bestätigunstaste
Ändern Sie über den Drehregler die Lautstärke oder bestätigen Sie Menüeingaben durch Drücken der Taste.
- Display
Bedeutung der Funktionssymbole
Analoger UKW Radioempfang aktiv.
Symbolisiert die Radioempfangsstärke.
W-LAN Verbindung aktiv.
Keine Netzwerkverbindung über Netzwerkkabel.
4. ÜBERSICHT DER BEDIENELEMENTE
AUX Modus aktiv.
Wiederholung der Musiktitel im angewälten Ornder.
Zufallswiedergabe aktiviert (Shuffle).
Wiederholung des ausgewälten Musiktitels aktiv.
Wecker aktiviert.
Radiostation auf einem Speicherplatz gespeichert.
USB Datenträger angeschlossen.
Bluetooth Modus aktiviert.
9. Hauptschalter
Schalten Sie das Gerät hier ein oder aus. Das Gerät wird in der Stellung O vom Netzteil getrennt.
10. Netzteilanschluss
Verbinden Sie das Gerät an dieser Buchse mit dem Netzteil (im Lieferumfang)
11. USB Anschluss
Verbinden Sie hier das Gerät mit einem USB Datenträger wie z.B.
4. ÜBERSICHT DER BEDIENELEMENTE
USB Festplatte oder USB Stick um von diesem Musikdateien wiederzugeben.
Bitte beachten Sie, dass der angeschlossene Datenträger FAT32 formatiert sein muss um vom Radio erkannt zu werden.
12. RJ 45 LAN Anschluss
Verbinden Sie hier das Gerät mit einem Netzwerkkabel in ein vorhandenes Netzwerk, um die Internetradiofunktion nutzen zu können.
(Alternativ kann das Gerät auch über W-LAN verbunden werden).
Die grüne LED leuchtet sobald ein
Netzwerkkabel angeschlossen und die Verbindung hergestellt wurde.
Die gelbe LED blinkt bei einer aktiven Datenübertragung.
13. AUX IN
Verbinden Sie hier eine externe Audioquelle (z.B. MP3 Player, Smart Phone, Tablet) mit einem 3,5 mm AUX Klinken Kabel.
14. LINE OUT
Verbinden Sie hier das Radio mit einem HiFi Verstärker oder mit aktiven Lautsprechern, um die vom Radio empfangene Musik an ein Soundsystem weiterzuleiten.
15. Kopfhöreranschluss
Stecken Sie hier einen Kopfhörer ein, um die vom Radio wiedergegebene Musik über einen Kopfhörer zu hören.
Bei Anschluss eines Kopfhörers, wird die Musikwiedergabe über die Lautsprecher des Gerätes unterbrochen.
16. Teleskopantenne (schraubbar)
5. FERNBEDIENUNG
Das Radio kann sowohl über die Gerätetasten als auch die Fernbedienung gesteuert werden. Die Steuerung über die Fernbedienung ist die komfortablere und einfachere Art, das Gerät zu bedienen. In dieser Bedienungsanleitung wird aus diesem Grund hauptsächlich das Einrichten und die Bedienung des Radios mittels der im Lieferumfang enthaltenen Fernbedienung erläutert. Wenn das Gerät mit einem Netzwerk verbunden ist, kann die Steuerung des Radios auch über die Applikation AirMusicControl App gesteuert werden. Diese Applikation ist für Android® und iOS® Betriebssysteme verfügbar. Nähers hierzu finden Sie in Kapitel 10.
- FERNBEDIENUNG
5. FERNBEDIENUNG
1. Standby Taste
Schalten Sie mit dieser Taste das Gerät ein oder aus.
2. WPS Taste
Über diese Taste können Sie eine W-LAN Verbindung in Ihr Heimnetzwerk herstellen.
Lesen Sie bitte dazu auch Kapitel 7.1.3.3.
3. Display Dimmer
Ändert die Display Helligkeit.
4. UPNP
Über diese Taste können Sie eine Verbindung zu anderen im Netzwerk befindlichen UPnP fähigen Geräten herstellen um Audiodatein auf dem Radio wiederzugeben.
5. Repeat
Aktivieren Sie über diese Taste eine Wiederholung der Wiedergabe einer oder mehrerer Titel
6. Mode
Schalten Sie hier die verschiedenen Betriebsarten um.
7. Navigation auf/ab - rechts/links
Mit diesen Tasten Navigieren Sie durch das Menü
8. Nächster Titel auswählen
Wählen Sie mit dieser Taste den nächsten Titel aus.
9. V+ Lautstärke
Erhöht die Lautstärke
10. EQ Equalizer Funktion
Über diese Taste können Sie die Equalizer Funktion aktivieren und individuelle Klangeinstellungen vornehmen.
11. V- Lautstärke
Verringert die Lautstärke
6. INSTALLATION
12. Language
Über diese Taste können Sie die Menüsprache ändern.
(Diese Funktion wird nicht in allen Betriebsarten unterstützt.)
13. Favoriten Taste
Schaltet auf einen der individuell abgespeicherten Favoritensen- dern.
14. Zahlentastatur
15. Stop
Stopt eine Wiedergabe
16. Mute
Schaltet den Ton des Gerätes lautlos.
17. Play
Startet oder Pausiert eine Wiedergabe
18. Vorheriger Titel auswählen
Wählen Sie mit dieser Taste den vorherigen Titel aus.
19. ENTER
Mit dieser Taste bestätigen Sie eine Eingabe
20. Menü
Aktivieren Sie das Menü des Gerätes über diese Taste
21. Shuffle
Aktivieren Sie hier eine Zufallswiedergabe
22. Local Radio
Zeigt eine Auswahl an Radiosendern aus Ihrer Region.
23. Alarm
Aktivieren Sie über diese Taste die Weckerfunktion.
Lesen Sie bitte dazu auch Kapitel 7.1.5.
24. Sleep
Schalten Sie über diese Taste den Sleep Timer des Gerätes ein oder aus..
6. INSTALLATION
6.1 Allgemeine Bedienungshinweise
Schalten Sie das Gerät mit der Standby Taste auf der Fernbedienung ein oder aus.
Die Lautstärke erhöhen Sie mit der Taste VOL+ auf der Fernbedienung.
Die Lautstärke verringern Sie mit der Taste VOLauf der Fernbedienung.
Die Menüpunkte können über die Tasten ▼▲ angewählt werden.
Mit der Taste ENTER können Sie eine Auswahl bestätigen.
6.2. Fernbedienung vorbereiten
Entfernen Sie die Batterie Transportsicherung an der Fernbedienung. Ziehen Sie dazu die Plastiklasche am Batteriegehäuse der Fernbedienung heraus. Damit wird der Batteriekontakt hergestellt.
Um die Batterie der Fernbedienung zu tauschen, öffnen Sie das Batteriefach auf der Rückseite der Fernbedienung
Schrauben Sie dazu mit einem geeigneten Kreuzschlitz- Schraubendreher die Schraube auf. Ziehen Sie das Batteriefach aus der Fernbedienung heraus. Entnehmen Sie die Batterie und setzen Sie eine neue Batterie des gleichen Typs ein.
Bei unsachgemäßer Verwendung von Batterien besteht Explosionsgefahr!
Lesen Sie dazu die Sicherheitshinweise in Kapitel 2.8.
Achten Sie auf die richtige Polung der Batterie!
Setzen Sie danach das Batteriefach wieder ein und drehen Sie die Schraube wieder ein.
6.3 Antenne montieren
Schrauben Sie die im Lieferumfang enthaltene Antenne an den Antennenanschluss des Radios an.
6.4. Stromanschluss
Verbinden Sie das im Lieferumfang enthaltene Netzteil mit der entsprechenden Buchse auf der Rückseite des Gerätes. Nun stecken Sie das Netzteil in eine 230V Steckdose. Anschließend ziehen Sie die Teleskopantenne auf der Radiorückseite auf volle Länge aus, dies gewährleistet den bestmöglichen Empfang, sofern Sie terrestrisch ausgestrahlte Sender über die Antenne empfangen möchten.
6. INSTALLATION
6.5. Netzwerkanschluss
Um die Internetfunktionen des Radios zu nutzen, muss das Gerät mit einem Netzwerk verbunden werden. Sie können die Verbindung mit einem Kabel (LAN) oder über den integrierten W-LAN Empfänger herstellen. Sollten Sie ein LAN Kabel nutzen, verbinden Sie dieses mit dem LAN Anschluss (siehe Abbildung Seite 19, Punkt 12)
6.6. Sprachwahl
Schalten Sie den Hauptschalter auf der Rückseite des Gerätes ein. Das Radio startet. Über die Auf / Ab Tasten der Fernbedienung können Sie die Menüsprache wählen. Bestätigen Sie die gewünschte Menüsprache mit der ENTER Taste auf der Fernbedienung.
6.7 Netzwerkprüfung
Sofern Sie das Radio mit Ihrem Heimnetzwerk verbinden möchten, bestätigen Sie die folgende Menüabfrage mit Ja. Bei dieser Einstellung prüft das Radio bei jedem Hochfahren die verfügbaren Netzwerke.
6. INSTALLATION
6.8 Netzwerk Konfiguration
Um das Radio mit Ihrem Netzwerk zu verbinden, bestätigen Sie folgende Abfrage mit Ja. Möchten Sie das Gerät nicht mit einem Neztwerk verbinden, können Sie diesen Menüpunkt überspringen, indem Sie Nein auswählen.
6.8.1 Netzwerkauswahl
Wählen Sie die Verbindungsart aus, mit der das Radio mit einem Netzwerk verbunden werden soll. Wenn Sie ein LAN-Kabel angeschlossen haben, wählen Sie Kabelnetz, wollen Sie die Verbindung über W-LAN herstellen, wählen Sie Funknetz.
Bei der Auswahl der Verbindung über W-LAN (Funknetz) werden Ihnen im Anschluss alle verfügbaren W-LAN Netzwerke angezeigt. Wählen Sie das Netzwerk aus, mit dem eine Verbindung hergestellt werden soll und bestätigen Sie mit der Taste ENTER.
Geben Sie den W-LAN Schlüssel ein. Mit den ▼▲ Tasten können Sie ein Zeichen auswählen, mit der Taste ▶ weiter springen.
Bestätigen Sie die Eingabe mit ENTER.
Bitte beachten Sie, dass der Anmeldevorgang am Router einige Zeit dauern kann.
Durch Drücken der Menütaste am Gerät oder auf der Fernbedienung gelangen Sie in das Hauptmenü des Gerätes. Das Menü wird innerhalb von 10 Sekunden automatisch verlassen und wechselt in den zuletzt eingestellten Radiobetrieb.
Die Navigation im Hauptmenü erfolgt über die Tasten ▶◀
7. EINSTELLUNGEN
Das Hauptmenü des Gerätes besteht aus folgenden Menüpunkten:
Einstellungen
Lokale Stationen
Internet Radio
Media-Center
adio DAB+ Radio
Informations
Center
AUX
Sie können die einzelnen Menüpunkte mit den Pfeiltasten▶◀ anwählen. Bestätigen Sie die Auswahl mit der ENTER Taste der Fernbedienung oder durch Druck auf den Lautstärkeregler am Gerät.
7.1. Einstellungen
Drücken Sie die Taste MENU auf der Fernbedienung oder am Gerät, und Wählen Sie mit den Tasten ▶ ◀ den Menüpunkt
Einstellungen aus.Bestätigen Sie die Auswahl mit der ENTER Taste der Fernbedienung oder durch Druck auf den Lautstärkeregler am Gerät.
Unter diesen Menüpunkt können Sie individuelle Einstellungen des Gerätes vornehmen.
7. EINSTELLUNGEN
7.1.1 Zeitanzeige
In diesem Menüpunkt können Sie die Zeitanzeige des Gerätes im Standby Modus einstellen.
Wählen Sie mit den Tasten ▼▲ der Fernbedienung oder mit Hilfe des Drehreglers am Gerät den Menüpunkt Zeitanzeige an.
Bestätigen Sie die Auswahl mit der ENTER Taste der Fernbedienung oder durch Druck auf den Lautstärkeregler am Gerät.
Wählen Sie mit den Tasten ▼▲ der Fernbedienung oder mit Hilfe des Drehreglers am Gerät den Menüpunkt Analog oder Digital an.
Bestätigen Sie die Auswahl mit der ENTER Taste der Fernbedienung oder durch Druck auf den Lautstärkeregler am Gerät.
Bei der Auswahl analog zeigt das Gerät im Standby Modus eine analoge Uhr. Bei Auswahl digital wird die Uhrzeit digital angezeigt.
7.1.2 My MediaU verwalten
Hier können Sie die Funktion MediaU Verwaltung aktivieren oder deaktivieren.
Mit MediaU können Sie eine individuelle Senderliste erstellen und diese Sender abspielen.
Zur Erstellung und Aktivierung Ihrer Senderliste, benötigen Sie einen Login auf folgender Internetseite:
http://www.mediayou.net/web
Bei erfolgreichem Login können Sie Ihr Radio anmelden.
Dazu geben Sie bitte die MAC Adresse des Radios als Seriennummer an. Die MAC Adresse des Radios finden Sie im Punkt Informations Center.
7. EINSTELLUNGEN
Lesen Sie bitte dazu auch Kapitel 8.6.2.
Wählen Sie im Menü Einstellungen mit dem Tasten ▼▲ der Fernbedienung oder mit Hilfe des Drehreglers am Gerät den Menüpunkt My MediaU verwalten an.
Bestätigen Sie die Auswahl mit der ENTER Taste der Fernbedienung oder durch Druck auf den Lautstärkeregler am Gerät.
Wählen Sie mit den Tasten ▼▲ der Fernbedienung oder mit Hilfe des Drehreglers am Gerät den Menüpunkt Aktivieren an um diese Funktion zu aktivieren.
Bestätigen Sie die Auswahl mit der ENTER Taste der Fernbedienung oder durch Druck auf den Lautstärkeregler am Gerät.
7.1.3. Netzwerk
Damit das Gerät als Internetradio funktionieren kann, muss das Netzwerk, in dem das Radio eingebunden wird, folgende Merkma-le haben:
Der verwendete Netzwerkrouter muss eine
DHCP-Server-Funktion haben, damit dem Gerät im
Netzwerk eine automatische IP Adressen Zuweisung erfolgen kann.
Die UPnP Funktion muss im Router des Netzwerks aktiviert sein, um Medieninhalte übertragen zu können und Geräte im Netzwerk erkennen zu können.
Werden diese Eigenschaften im Router erfüllt, kann das Radio
7. EINSTELLUNGEN
problemlos in das Netzwerk eingebunden werden.
Drücken Sie die Taste MENU auf der Fernbedienung oder am Gerät, und Wählen Sie mit den Tasten ▶ ◀ den Menüpunkt Einstellungen aus.
Bestätigen Sie die Auswahl mit der ENTER Taste der
Fernbedienung oder durch Druck auf den Lautstärkeregler am Gerät.
Wählen Sie mit den Tasten ▼▲ der Fernbedienung oder mit Hilfe des Drehreglers am Gerät den Menüpunkt Netzwerk an.
Bestätigen Sie die Auswahl mit der ENTER Taste der Fernbedienung oder durch Druck auf den Lautstärkeregler am Gerät.
7.1.3.1. Kabelnetz-Einstellungen
Wenn Sie das Radio mit einem Netzwerkkabel in Ihr Netzwerk integrieren möchten, können Sie in dieser Einstellung die Kabelnetzverbindung aktivieren.
Wählen Sie mit den Tasten ▼▲ der Fernbedienung oder mit Hilfe
7. EINSTELLUNGEN
des Drehreglers am Gerät den Menüpunkt Kabelnetz-Einstellung an.
Bestätigen Sie die Auswahl mit der ENTER Taste der Fernbedienung oder durch Druck auf den Lautstärkeregler am Gerät.
D Aktivieren oder Deaktivieren Sie eine Netzwerkverbindung über ein LAN Kabel durch Auswahl des entsprechenden Menüpunktes. Bestätigen Sie die Auswahl mit der ENTER Taste der Fernbedienung oder durch Druck auf den Lautstärkeregler am Gerät.
HINWEIS!
Die Netzwerkfunktion über ein LAN Kabel wird beim beim Hochfahren des Gerätes aus dem Standby Betrieb aktiviert.
Sollten Sie das Netzwerkkabel im eingeschalteten Zustand einstecken, schalten Sie das Gerät über die Power Taste am Radio oder über die Power Taste der Fernbedienung einmal aus und anschließend wieder ein.
7.1.3.2. Funknetz-Einstellung
Möchten Sie Ihr Radio über W-LAN in ein W-LAN Funknetzwerk einbinden, können Sie in diesem Menüpunkt die W-LAN Funktion ein- oder ausschalten. Bei einer Aktivierung der W-LAN Funktion können Sie hier alle weiteren Einstellungen vornehmen, um das Radio in ein Funktnetzwerk zu integrieren.
Wählen Sie mit den Tasten ▼▲ der Fernbedienung oder mit Hilfe des Drehreglers am Gerät den Menüpunkt Funknetz-Einstellung an und drücken Sie die Taste ENTER auf der Fernbedienung oder bestätigen Sie durch Druck auf den Lautstärkeregler am Gerät.
7. EINSTELLUNGEN
Aktivieren oder Deaktivieren Sie eine Netzwerkverbindung über W-LAN durch Auswahl des entsprechenden Menüpunktes.
Bestätigen Sie die Auswahl mit der ENTER Taste der Fernbedienung oder durch Druck auf den Lautstärkeregler am Gerät.
Bei Aktivierung des Funknetzwerks sucht das Gerät alle in Reichweite befindlichen W-LAN Netzwerke ab und zeigt diese in einer Liste an.
Wählen Sie das Netzwerk mit Hilfe der Tasten ▼▲ der Fernbedienung oder mit Hilfe des Drehreglers am Gerät aus, mit dem eine Verbindung hergestellt werden soll.
Geben Sie den W-LAN Schlüssel ein. Mit den ▼▲ Tasten können Sie ein Zeichen auswählen, mit der Taste ▶ weiter springen.
Bestätigen Sie die Eingabe mit ENTER.
Bitte beachten Sie, dass das Anmeldevorgang einige Zeit dauern kann.
7.1.3.3. Funktnetz (WPS PBC)
WPS ist eine Funktion an WLAN-Geräten die es ermöglicht eine Netzwerkverbindung per Knopfdruck herzustellen, ohne dafür ein Passwort eingeben zu müssen.
Damit wird das Herstellen einer Verbindung vereinfacht.
Diese vom Radio unterstützte Push-Button-Konfiguration kann dann verwendet werden, wenn der Netzwerkrouter, zu dem eine Verbindung hergestellt werden soll, über eine WPS Taste verfügt. (Bei manchen Routern kann dieser auch als Softwarelösung direkt im Betriebssystem erscheinen).
Um eine Netzwerkverbindung über diesen Weg herzustellen, gehen Sie bitte wie folgt vor.
7. EINSTELLUNGEN
Wählen Sie mit den Tasten ▼▲ der Fernbedienung oder mit Hilfe des Drehreglers am Gerät den Menüpunkt Funknetz (WPS PBC) an und drücken Sie die Taste ENTER auf der Fernbedienung oder bestätigen Sie durch Druck auf den Lautstärkeregler am Gerät.
Drücken Sie nun innerhalb von 120 Sekunden die WPS Taste an Ihrem Netzwerkrouter, oder aktivieren Sie die WPS Funktion in der Benutzeroberfläche des Routers.
Die Netzwerkverbindung wird nun automatisch hergestellt.
7.1.3.4. Manuelle Konfiguration
In diesem Bereich können Sie die Netzwerkkonfiguration des Radios selbst vornehmen, um sie mit den Einstellungen des Netzwerks abzugleichen.
Diese Funktion sollte nur von Anwendern durchgeführt werden, die Erfahrungen in diesem Bereich haben.
So haben Sie hier die z.B. Möglichkeit die DHCP Funktion zu deaktivieren um dem Radio eine manuelle IP Adresse zu vergeben.
Wählen Sie mit den Tasten ▼▲ der Fernbedienung oder mit Hilfe des Drehreglers am Gerät den Menüpunkt manuelle
Konfiguration an und drücken Sie die Taste ENTER auf der Fernbedienung oder bestätigen Sie durch Druck auf den Lautstärkeregler am Gerät.
Wählen Sie im nächsten Punkt die Netzwerkverbindung Kabelnetz oder Funknetz aus, die Sie manuell bearbeiten möchten.
Drücken Sie die Taste ENTER auf der Fernbedienung oder bestätigen Sie durch Druck auf den Lautstärkeregler am Gerät.
7. EINSTELLUNGEN
7.1.3.4.1. DHCP
DHCP ermöglicht es, angeschlossene Clients ohne manuelle Konfiguration der Netzchnittstelle in ein bestehendes Netz einzubinden. Nötige Informationen wie IP-Adresse, Netzmaske, Gateway, Name Server (DNS) werden automatisch vergeben.
Die DHCP Funktion ist werkseitig aktiviert.
Wird die DHCP Funktion deaktiviert, müssen die für eine Netzwerkverbindung nötigen Informationen manuell eingestellt werden.
In diesem Menüpunkt können Sie die DHCP Funktion deaktivieren. Wählen Sie mit den Tasten ▼▲ der Fernbedienung oder mit Hilfe des Drehreglers am Gerät den Menüpunkt manuelle
Konfiguration an und drücken Sie die Taste ENTER auf der Fernbedienung oder bestätigen Sie durch Druck auf den
Lautstärkeregler am Gerät.
Aktivieren oder Deaktivieren Sie die DHCP Funktion im nächsten Schritt.
Drücken Sie die Taste ENTER auf der Fernbedienung oder bestätigen Sie durch Druck auf den Lautstärkeregler am Gerät.
7.1.3.4.2. SSID eingeben
Bei einer manuellen Konfiguration in den Funknetzeinstellungen können Sie hier die SSID festlegen.
Ein Service Set Identifier (SSID) ist ein frei wählbarer Name eines W-LAN Gerätes, durch den es ansprechbar wird. Es wird daher auch als (Funk-)Netzwerkname des WLANs bezeichnet.
7. EINSTELLUNGEN
Der werkseitig eingestellte Name des Radios, mit dem das Gerät in einem W-LAN Netzwerk sichtbar ist, lautet IR 200.
Sie können hier einen neuen Namen festlegen.
Wählen Sie mit den Tasten ▼▲ der Fernbedienung oder mit Hilfe des Drehreglers am Gerät den Menüpunkt SSID eingeben an und drücken Sie die Taste ENTER auf der Fernbedienung oder bestätigen Sie durch Druck auf den Lautstärkeregler am Gerät. Wählen Sie mit den Tasten ▼▲ der Fernbedienung oder mit Hilfe des Drehreglers die Buchstaben oder Zeichen aus, die Sie für den Netzwerknamen vergeben möchten. Bestätigen Sie die Eingaben jeweils mit der Taste ENTER auf der Fernbedienung oder bestätigen Sie durch Druck auf den Lautstärkeregler am Gerät.
In diesem Menüpunkt können Sie auswählen, in welchem W-LAN Netz das Radio angemeldet werden soll.
Wählen Sie mit den Tasten ▼▲ der Fernbedienung oder mit Hilfe des Drehreglers am Gerät den Menüpunkt Verwalten an und drücken Sie die Taste ENTER auf der Fernbedienung oder bestätigen Sie durch Druck auf den Lautstärkeregler am Gerät.
Wählen Sie das W-LAN Netz aus, mit dem das Gerät verbunden werden soll und drücken Sie die Taste ENTER auf der Fernbedienung oder bestätigen Sie durch Druck auf den Lautstärkeregler am Gerät.
7. EINSTELLUNGEN
7.1.3.5. Netzwerk prüfen beim Einschalten
In diesem Menüpunkt können Sie festlegen, ob das Gerät bei jedem Einschalten die Netzwerkverbindung zu einem Netzwerk Accesspoint (Netzwerkrouter) prüfen soll.
Werkseitig ist diese automatische Prüfung aktiviert. Es empfiehlt sich, diese Funktion aktiviert zu lassen, um sicherzustellen, dass das Radio beim Einschalten eine Verbindung zum Netzwerk herstellen kann.
Wählen Sie mit den Tasten ▼▲ der Fernbedienung oder mit Hilfe des Drehreglers am Gerät den Menüpunkt Netzwerk prüfen beim Einschalten an und drücken Sie die Taste ENTER auf der Fernbedienung oder bestätigen Sie durch Druck auf den Lautstärkeregler am Gerät.
Aktivieren oder Deaktivieren Sie diese Funktion mit den Tasten ▼▲ der Fernbedienung oder mit Hilfe des Drehreglers am Gerät und bestätigen Sie durch Druck auf den Lautstärkeregler am Gerät oder durch Drücken der Taste ENTER auf der Fernbedienung.
7.1.4. Datum & Zeit
Stellen Sie in diesem Menüpunkt die Zeit und das Datum ein.
7. EINSTELLUNGEN
7.1.4.1. Datum & Zeit einstellen
Wählen Sie mit den Tasten ▼▲ der Fernbedienung oder mit Hilfe des Drehreglers am Gerät den Menüpunkt Datum und Zeit einstellen an und drücken Sie die Taste ENTER auf der Fernbedienung oder bestätigen Sie durch Druck auf den Lautstärkeregler am Gerät. Wählen Sie den Menüpunkt Manuelle Einrichtung an und drücken Sie die Taste ENTER auf der Fernbedienung oder bestätigen Sie durch Druck auf den Lautstärkeregler am Gerät. Mit dem Drehregler am Radio oder mit den Tasten ▼▲ auf der Fernbedienung stellen Sie die Zeit- bzw. Datumsangaben ein. Um zum nächsten oder vorherigen Feld zu springen muß die benutzen Sie bitte die Tasten ▶◀. Mit der ENTER Taste der Fernbedienung oder per kurzem Druck auf den Drehregler des Radios wird Ihre Eingabe abgeschlossen.
7. EINSTELLUNGEN
7.1.4.2. Zeitformat einstellen
Ändern Sie hier das Zeitformat, das genutzt werden soll, um die Zeit anzuzeigen. Sie können zwischen 12- und 24 Stunden Anzeige wählen.
Wählen Sie den Menüpunkt Zeitformat einstellen an und drücken Sie die Taste ENTER auf der Fernbedienung oder bestätigen Sie durch Druck auf den Lautstärkeregler am Gerät. Ändern Sie nun die Zeitanzeige auf das gewünschte Format ab und bestätigen Sie mit ENTER auf der Fernbedienung oder bestätigen Sie durch Druck auf den Lautstärkeregler am Gerät.
7.1.4.3. Datumsformat einstellen
Ändern Sie hier das Datumsformat, das genutzt werden soll, um die Zeit anzuzeigen.
Wählen Sie den Menüpunkt Datumsformat einstellen an und drücken Sie die Taste ENTER auf der Fernbedienung oder bestätigen Sie durch Druck auf den Lautstärkeregler am Gerät.
Ändern Sie nun die Datumsanzeige auf das gewünschte Format ab und bestätigen Sie mit ENTER auf der Fernbedienung oder bestätigen Sie durch Druck auf den Lautstärkeregler am Gerät.
7. EINSTELLUNGEN
7.1.5. Wecker
Das Gerät kann als Radiowecker eingesetzt werden.
Um eine Weckzeit einzurichten, gehen Sie bitte wie folgt vor: Wählen Sie mit den Tasten ▼▲ der Fernbedienung oder mit Hilfe des Drehreglers am Gerät im Menü Einstellungen den Menüpunkt Wecker an und drücken Sie die Taste ENTER auf der Fernbedienung oder bestätigen Sie durch Druck auf den Lautstärkeregler am Gerät.
Wählen Sie Wecker 1 oder Wecker 2 an und bestätigen Sie durch Druck auf den Lautstärkeregler am Gerät oder über die ENTER Taste auf der Fernbedienung.
Aktivieren Sie den Wecker über die Zeile Ein. Deaktivieren Sie den Wecker über die Zeile Aus.
7. EINSTELLUNGEN
Haben Sie den Wecker aktiviert, können Sie im folgenden Menü Wiederholungsintervalle, die Weckzeit und den Weckertyp einstellen.
Wiederholen:
Stellen Sie hier zwischen Täglich, Einmal, oder einen oder mehrere Wochentage aus.
Zeit:
Stellen Sie hier die Zeit ein, zu der der Wecker aktiviert werden soll. Nutzen Sie dazu die Zahlentastatur der Fernbedienung oder den Drehregler am Gerät.
Quelle:
Entscheiden Sie hier, welches Wecksignal aktiv sein soll.
Ton, Melodie, Internetradio, FM, DAB/DAB+ oder USB.
Bitte beachten Sie, dass bei der Auswahl von FM, DAB/DAB+ oder Internetradio, mindestens ein Favoritensender der jeweiligen Empfangsart abgespeichert sein muss. Wenn in der ausgewählten Empfangsart kein Favoritensender abgespeichert ist, erscheint die Meldung Leer.
Um die einzelnen Einganben zu bestätigen, müssen diese mit der ENTER Taste gespeichert werden. Um wieder in das Menü zu gelangen, muss die Pfeiltaste ◀ betätigt werden.
Zum Abspeichern eines Favoritensenders lesen Sie bitte auch Kapitel 9.8.
Um einen Alarm zu stoppen, drücken Sie die STANDBY Taste auf der Fernbedienung oder am Gerät.
Um eine Snooze Funktion zu aktivieren, drücken Sie bei einem Alarm die Taste ENTER.
Der Alarm wird dadurch für 5 Minuten pausiert.
Nach 5 Minuten, wird der Alarm wieder aktiviert.
7. EINSTELLUNGEN
7.1.5.1. Schlummer Wecker
Sie können eine Zeit einstellen, nach deren Ablauf ein Wecker Alarm ausgelöst wird.
D In diesem Menü können Sie diese Funktion aktivieren und einen Zeitraum festlegen
Wählen Sie mit den Tasten ▼▲ der Fernbedienung oder mit Hilfe des Drehreglers am Gerät im Menü Einstellungen den Menüpunkt Wecker an und drücken Sie die Taste ENTER auf der Fernbedienung oder bestätigen Sie durch Druck auf den Lautstärkeregler am Gerät.
Wählen Sie die Zeile Schlummer- Wecker an und bestätigen Sie mit ENTER Taste der Fernbedienung oder Druck auf den Lautstärkeregler am Gerät.
Deaktivieren Sie die Funktion über die Zeile Aus, oder stellen Sie einen Zeitraum ein, nachdem ein Alarm aktiv wird.
Folgende Zeiten stehen zur Verfügung:
5 Minuten: Alarm ertönt nach 5 Minuten
10 Minuten: Alarm ertönt nach 10 Minuten
20 Minuten: Alarm ertönt nach 20 Minuten
30 Minuten: Alarm ertönt nach 30 Minuten
60 Minuten: Alarm ertönt nach 60 Minuten
90 Minuten: Alarm ertönt nach 90 Minuten
120 Minuten: Alarm ertönt nach 120 Minuten
7. EINSTELLUNGEN
7.1.5.2. Wecker Lautstärke
Stellen Sie unter Wecker Lautstärke ein, mit welcher Lautstärke das Wecksignal ausgegeben werden soll.
Wählen Sie mit den Tasten ▼▲ der Fernbedienung oder mit Hilfe des Drehreglers am Gerät im Menü Einstellungen den Menüpunkt Wecker an und drücken Sie die Taste ENTER auf der Fernbedienung oder bestätigen Sie durch Druck auf den Lautstärkeregler am Gerät.
Wählen Sie die Zeile Wecker-Lautstärke an und bestätigen Sie mit ENTER Taste der Fernbedienung oder Druck auf den Lautstärkeregler am Gerät.
Stellen Sie die gewünschte Lautstärke über den Drehregler am Gerät oder übver die Tasten ▶◀ ein.
7.1.6. Timer
Mit dem Timer können Sie eine Zeit einstellen, nach deren Ablauf das Radio einen Alarm auslöst.
Wählen Sie mit den Tasten ▼▲ der Fernbedienung oder mit Hilfe des Drehreglers am Gerät im Menü Einstellungen den Menüpunkt Timer an und drücken Sie die Taste ENTER auf der Fernbedienung oder bestätigen Sie durch Druck auf den Lautstärkeregler am Gerät.
Geben Sie über die Tasten ▶◀ die Zeit in Minuten und Sekunden an. Durch schrittweises Drücken erhöhen oder verringern Sie die Zeit in Sekundenschritten. Halten Sie die Taste ▶ oder ◀ länger gedrückt, um die Zeitänderung sowohl in die eine als auch in die
7. EINSTELLUNGEN
andere Reichtung zu beschleunigen.
Nach Bestätigung der Eingabe mit ENTER auf der Fernbedienung oder durch Druck auf den Lautstärkeregler am Gerät wird der Timer aktiv. Nach Ablauf der eingestellten Zeit ertönt ein Alarmsignal.
Der Timer kann mit der Taste ENTER auf der Fernbedienung oder durch Druck auf den Lautstärkeregler am Gerät unterbrochen werden. Ebenso kann über diese Tasten der Timeralarm beendet werden.
7.1.7. Sprache
Hier können Sie die Menüsprache der Gerätes einstellen. Wählen Sie mit den Tasten ▼▲ der Fernbedienung oder mit Hilfe des Drehreglers am Gerät im Menü Einstellungen den Menüpunkt Sprache an und drücken Sie die Taste ENTER auf der Fernbedienung oder bestätigen Sie durch Druck auf den Lautstärkeregler am Gerät.
7. EINSTELLUNGEN
7.1.8. Dimmer
Mit der Dimmer Funktion können Sie die Helligkeit des Displays anpassen. Das Gerät wird werkseitig mit höchster Helligkeitsstufe ausgeliefert. Über diesen Menüpunkt können Sie die Helligkeit individuell anpassen.
Wählen Sie mit den Tasten ▼▲ der Fernbedienung oder mit Hilfe des Drehreglers am Gerät im Menü Einstellungen den Menüpunkt Dimmer an und drücken Sie die Taste ENTER auf der Fernbedienung oder bestätigen Sie durch Druck auf den Lautstärkeregler am Gerät.
Energiesparmodus:
Bei Aktivierung des Energiesparmodus wird das Display auf die eingestellte Helligkeit gedimmt, wenn nach 15 Sekunden keine Bedienung des Gerätes erfolgt.
Wählen Sie die Zeile Energiesparmodus an und bestätigen Sie die Auswahl. Wählen Sie anschließend über die Tasten ▶◀ oder den Drehregler die Helligkeit aus, die das Gerät in diesem Modus haben soll.
Einschalten:
Bei Aktivierung dieses Menüpunkts wird das Display dauerhaft auf die eingestellte Helligkeit gedimmt.
Wählen Sie die Zeile Einschalten an und bestätigen Sie die Auswahl. Wählen Sie anschließend über die Tasten ▶◀ oder den Drehregler die Helligkeit aus, die das Gerät in diesem Modus haben soll.
7. EINSTELLUNGEN
7.1.9. Anzeige
Ändern Sie hier die farbige Anzeige des Displays bei Bedarf auf schwarz /weiße Anzeige ab.
D Wählen Sie mit den Tasten ▼▲ der Fernbedienung oder mit Hilfe des Drehreglers am Gerät im Menü Einstellungen den Menüpunkt Anzeige an und drücken Sie die Taste ENTER auf der Fernbedienung oder bestätigen Sie durch Druck auf den Lautstärkeregler am Gerät.
Ändern Sie die Anzeige bei Bedarf von Farbe auf Monochrom.
7.1.10. Energieeinstellungen
In Situationen, in denen das Radio keine Musik wiedergibt, wird das Gerät automatisch abgeschaltet. Dies ist z.B. dann der Fall, wenn im DAB Radiobetrieb kein Empfangssignal vorhanden ist oder wenn im AUX Betrieb kein Abspielgerät angeschlossen ist, über das eine Wiedergabe erfolgt.
Hier können Sie bestimmen, ob bzw. nach welcher Zeit das Radio automatisch vom Betrieb in den Standby Modus schalten soll. Sie haben die Auswahl zwischen 5, 15 und 30 Minuten.
Wählen Sie mit den Tasten ▼▲ der Fernbedienung oder mit Hilfe des Drehreglers am Gerät im Menü Einstellungen den Menüpunkt Energieeinstellungen an und drücken Sie die Taste ENTER auf der Fernbedienung oder bestätigen Sie durch Druck auf den Lautstärkeregler am Gerät.
Wählen Sie einen Zeitraum aus, nach dem das Gerät automatisch abschalten soll.
7. EINSTELLUNGEN
Soll das Radio nicht automatisch abschalten, wechseln Sie in die Zeile Ausschalten.
Bestätigen Sie Ihre Eingabe mit ENTER auf der Fernbedienung oder bestätigen Sie durch Druck auf den Lautstärkeregler am Gerät.
Bitte beachten Sie:
Diese Einstellung ist werkseitig auf 15 Minuten voreingestellt.
7.1.11. Sleeptimer
Über die Funkton Sleeptimer, kann das Gerät nach Ablauf einer eingestellten Zeit automatisch ausschalten.
Wählen Sie mit den Tasten ▼▲ der Fernbedienung oder mit Hilfe des Drehreglers am Gerät im Menü Einstellungen den Menüpunkt Sleeptimer an und drücken Sie die Taste ENTER auf der Fernbedienung oder bestätigen Sie durch Druck auf den Lautstärkeregler am Gerät.
Wählen Sie Ausschalten, um diese Funktion zu deaktivieren oder Wählen Sie eine vorgegebene Zeit aus. Sie können zwischen folgenden Zeiten wählen:
15, 30, 60, 90, 120, 150, 180 Minuten.
Bestätigen Sie Ihre Eingabe mit ENTER auf der Fernbedienung oder bestätigen Sie durch Druck auf den Lautstärkeregler am Gerät.
7. EINSTELLUNGEN
7.1.12. Zwischenspeicher
In diesem Punkt können Sie die Pufferzeit für die Musikwiedergabe aus dem Netzwerk verändern. Eine Erhöhung der Pufferzeit kann Übertragungsstörungen ausgleichen, um eine Beeinträchtigung der Musikwiedergabe zu vermeiden.
Wählen Sie mit den Tasten ▼▲ der Fernbedienung oder mit Hilfe des Drehreglers am Gerät im Menü Einstellungen den Menüpunkt Zwischenspeicher an und drücken Sie die Taste ENTER auf der Fernbedienung oder bestätigen Sie durch Druck auf den Lautstärkeregler am Gerät.
Wählen Sie eine vorgegebene Pufferzeit aus.
Bestätigen Sie Ihre Eingabe mit ENTER auf der Fernbedienung oder bestätigen Sie durch Druck auf den Lautstärkeregler am Gerät.
7.1.13. Wetter
Sofern das Gerät mit dem Internet verbunden ist, können Sie sich Wetterinformationen über das Display des Gerätes anzeigen lassen. In diesem Menüpunkt können Sie festlegen, von welchem Standort die Wetterinformationen angezeigt werden sollen. Außerdem können Sie die Temperatureinheit festlegen.
Die Wetterinformationen werden im Standby Betrieb angezeigt. Dabei wechselt das Radio automatisch zwischen Wetterdaten und der aktuellen Urzeit. Lesen Sie dazu auch Kapitel 9.5.
7. EINSTELLUNGEN
Bitte beachten Sie:
Das Gerät greift für die Wettervorhersage auf einen Internet-Server zu, auf dem die Wetterinformationen abgelegt sind.
Daher können die angezeigten Wetterdaten eventuell von den tatsächlichen Wetterdaten an Ihrem Standort abweichen.
Folgende Einstellungsmöglichkeiten stehen zur Verfügung:
Lokale Einstellungen:
Wählen Sie hier einen Standort aus, für den die Wettervorhersage und die Wetterinformationen angezeigt werden sollen.
Temperatureinheit
Geben Sie hier an, welche Temperatureinheit genutzt werden soll.
Sie haben die Wahl zwischen Celsius (°C) und Fahrenheit (°F).
Anzeigen im Standby
Legen Sie hier fest, ob das Radio im Standby Wetterdaten anzeigen soll oder nicht.
Nehmen Sie die Einstellungen wie folgt vor:
Wählen Sie mit den Tasten ▼▲ der Fernbedienung oder mit Hilfe des Drehreglers am Gerät im Menü Einstellungen den Menüpunkt Wetter an und drücken Sie die Taste ENTER auf der Fernbedienung oder bestätigen Sie durch Druck auf den
Lautstärkeregler am Gerät.
Bestätigen Sie Ihre Eingabe mit ENTER auf der Fernbedienung oder bestätigen Sie durch Druck auf den Lautstärkeregler am Gerät.
7. EINSTELLUNGEN
7.1.14. FM Einstellungen
In diesem Menüpunkt können Sie zwischen Stereo und Mono für den UKW Radioemfang wählen.
Diese Einstellung kann dann nützlich sein, wenn Sie einen UKW Sender empfangen, der allerdings nur mit einem schwachen und verrauschten Signal empfangen wird. Stellen Sie in einem solchen Fall den Empfang auf Mono um, um die Qualität zu verbessern.
Wenn Sie die Einstellung Stereo ausgewählt haben, wird das empfangene Radiosignal in Stereo Qualität ausgegeben. Sollten schlechte Empfangsbedingungen zu einer Beeiträchtigung des Signals führen, kann das Radio automatisch in den Mono-Empfangsmodus umschalten.
Dieser Schwellenwert, zu dem das Radio in dem Mono Betrieb umschaltet, können Sie im Punkt Empfindlichkeit bestimmen. Im Punkt Empfindlichkeit, welche Radiosender bei einem FM Suchlauf gefunden werden sollen.
Wählen Sie mit den Tasten ▼▲ der Fernbedienung oder mit Hilfe des Drehreglers am Gerät im Menü Einstellungen den Menüpunkt FM Einstellung an und drücken Sie die Taste ENTER auf der Fernbedienung oder bestätigen Sie durch Druck auf den Lautstärkeregler am Gerät.
7. EINSTELLUNGEN
7.1.14.1. Mode
Wählen Sie diesen Menüpunkt aus, um den UKW Empfang von Stereo (Werkeinstellung) nach Mono umzustellen.
Bestätigen Sie Ihre Eingabe mit ENTER auf der Fernbedienung oder bestätigen Sie durch Druck auf den Lautstärkeregler am Gerät.
7.1.14.2. Empfindlichkeit
Suchlauf Empfindlichkeit:
Wählen Sie hier aus, welche FM Sender bei einem Suchlauf gefunden werden sollen:
Nur Sender die mit einem starken Signal vom Radio empfangen werden.
Sender die mit einem standard Signal empfangen werden.
Auch Sender im Suchlauf finden, die mit schwachem Signal empfangen werden.
Bestätigen Sie Ihre Eingabe mit ENTER auf der Fernbedienung oder bestätigen Sie durch Druck auf den Lautstärkeregler am Gerät.
Stereo Empfindlichkeit:
Wählen Sie hier Einstellung, zu der das Radio automatisch in den Mono Betrieb umschaltet, wenn die Empfangsqualität nicht ausreicht, um einen optimale Stereo- Wiedergabe zu erreichen.
Bestätigen Sie Ihre Eingabe mit ENTER auf der Fernbedienung oder bestätigen Sie durch Druck auf den Lautstärkeregler am Gerät.
7. EINSTELLUNGEN
7.1.15. Lokale Stations Einstellung
Um Ihnen die Suche nach Sendern Ihrer Umgebung im Interne-tradiobetrieb zu erleichtern, können Sie im Menü des Gerätes gezielt nach Radiostationen aus Ihrer Region suchen.
Dazu muss dem Gerät der Standort mitgeteilt werden.
Sie können hier den Ihren Standort manuell eingeben, oder eine automatische Standortwahl aktivieren.
Mit diesen Informationen kann das Radio Ihnen über die Funktion Lokale Stationen Radiosender vorschlagen.
Lesen Sie dazu auch Kapitel 9.9.
Wählen Sie mit den Tasten ▼▲ der Fernbedienung oder mit Hilfe des Drehreglers am Gerät im Menü Einstellungen den Menüpunkt Lokale Station Einstellung an und drücken Sie die Taste
ENTER auf der Fernbedienung oder bestätigen Sie durch Druck auf den Lautstärkeregler am Gerät.
Es stehen Ihnen folgende Optionen zur Verfügung:
Automatisch erkennen
Bei dieser Auswahl, erkennt das Radio Ihren Standort automatisch, sofern das Radio mit dem Internet verbunden ist.
Manuelle Einrichtung (Land)/(Provinz)/(Stadt)
In diesen Einstellungen können Sie Ihren Standort manuell eingeben. Dabei können Sie Ihre Standortbestimmung nur auf ein Land begrenzen, und die Genauigkeit im Bereich Provinz erhöhen. Die Standortbestimmung mit der höchsten Präzision ist im Bereich Manuelle Einrichtung (Stadt).
Bestätigen Sie Ihre Eingabe mit ENTER auf der Fernbedienung oder bestätigen Sie durch Druck auf den Lautstärkeregler am Gerät.
7. EINSTELLUNGEN
Manual- Setup (US-Zip-Code)
In dieser Einstellung können Sie durch Eingabe einer Postleitzahl die Standortbestimmung durchführen.
Bitte beachten Sie, dass diese Funktion nur an Standorten innerhalb der USA möglich ist.
Geben Sie dazu mit Hilfe der Tasten ▼▲ der Fernbedienung oder mit Hilfe des Drehreglers am Gerät die Postleitzahl ein und bestätigen Sie Ihre Eingabe mit der Taste OK.
7.1.16. Wiedergabeeinstellungen
Die Einstellungen, die hier vorgenommen werden, bestimmen die Voreinstellung bei der Wiedergabe von Audiodateien von einem USB Medium.
Wählen Sie mit den Tasten ▼▲ der Fernbedienung oder mit Hilfe des Drehreglers am Gerät im Menü Einstellungen den Menüpunkt Wiedergabeeinstellungen an und drücken Sie die Taste ENTER auf der Fernbedienung oder bestätigen Sie durch Druck auf den Lautstärkeregler am Gerät.
Wählen Sie hier die gewünschte Wiedergabeeinstellung aus und drücken Sie die Taste ENTER auf der Fernbedienung oder bestätigen Sie durch Druck auf den Lautstärkeregler am Gerät.
7.1.17. Gerät
Das Gerät kann mit DLNA fähigen Geräten kommunizieren. So ist es z.B. möglich, Audiodateien auf einem DLNA fähigen Mobilgerät auf dem Radio wiederzugeben.
7. EINSTELLUNGEN
Umbenennen
Hier können Sie den Namen des Gerätes verändern, unter dem das Radio auf einem DLNA Gerät angezeigt wird.
Wählen Sie mit den Tasten ▼▲ der Fernbedienung oder über den Drehregler am Gerät den Buchstaben aus, die Sie verwenden möchten und bestätigen Sie jeweils Ihre Eingabe mit der Taste ENTER auf der Fernbedienung oder durch Druck auf den Lautstärkeregler am Gerät.
AirMusic Control App
Diese Funktion zeigt einen QR im Display an. Wenn Sie diesen QR Code mit einem Smartphone oder Tablet scannen, gelangen Sie zum Download der AirMusic Control App.
Weitere Informationen zur App finden Sie in Kapitel 10.
7.1.18. Taste
In dieser Einstellung haben Sie die Möglichkeit, die Taste MODE am Gerät mit einer Funktion zu belegen. Wenn Sie die
Taste MODE drücken, wird die von Ihnen ausgewählte Funktion ausgeführt. Wählen Sie mit den Tasten ▼▲ der Fernbedienung oder mit Hilfe des Drehreglers am Gerät im Menü Einstellungen den Menüpunkt Taste an und drücken Sie die Taste ENTER auf der Fernbedienung oder bestätigen Sie durch Druck auf den Lautstärkeregler am Gerät.
Wählen Sie nun aus der angezeigten Liste die Funktion aus, die Sie für die MODE Taste nutzen möchten.
Bestätigen Sie Ihre Eingabe mit ENTER auf der Fernbedienung oder bestätigen Sie durch Druck auf den Lautstärkeregler am Gerät.
7. EINSTELLUNGEN
7.1.19. SMS
Über das Radiogerät steht Ihnen die Möglichkeit zur Verfügung, Kurzmitteilungstexte (SMS), die über die „AirMusic Control“-Applikation erstellt wurden über das Radio zu aktivieren, bzw. durch Tastendruck an ausgewählte und vorab eingepflegte Telefonnummern zu versenden.
Sie können über diese Funktion maximal 3 Mobilfunknummern einrichten, an die SMS Meldungen gesendet werden.
Gehen Sie dazu wie folgt vor:
SMS Funktion auf MODE Taste legen
Weisen Sie der Taste die Funktion SMS zu.
Lesen Sie dazu bitte Kapitel 7.1.16.
Wählen Sie mit den Tasten ▼▲ der Fernbedienung oder mit Hilfe des Drehreglers am Gerät im Menü Einstellungen den Menüpunkt SMS an und drücken Sie die Taste ENTER auf der Fernbedienung oder bestätigen Sie durch Druck auf den Lautstärkeregler am Gerät.
Wählen Sie dazu SMS 1, SMS 2, SMS 3
geben Sie die Mobilfunknummer(n) ein (Landesvorwahl und Telefonnummer), die für den Erhalt der Benachrichtigungen bestimmt ist/sind z.B. Beispiel für deutsche Landesvorwahl: 49170xxxxxxx.
Drücken Sie die Taste ENTER auf der Fernbedienung oder bestätigen Sie durch Druck auf den Lautstärkeregler am Gerät.
SMS Text für Nachricht festlegen:
Rufen Sie an Ihrem Smartphone/Tablet, o. ä. die „AirMusic Control“-Applikation auf und wählen Sie dort die Option „Einstellung“ an.
7. EINSTELLUNGEN
Hinweise zu AirMusic Control App finden Sie in Kapitel 10.
Auf der Einstellungsseite können Sie den „Gerätenamen“ des Radios ändern, bzw. umbenennen und über die Auswahloption „SMS-Einstellung“ entsprechende Benachrichtigung verfassen und speichern.
Ist die Benachrichtigung über die Applikation eingegeben und gespeichert worden, kann über die Taste MODE am Radiogerät (optional über die Fernbedienung) die SMS-Benachrichtigung gestartet werden.
Versenden der SMS Nachricht.
Drücken Sie zum Versenden der Nachricht an die entsprechend vorab angegebenen Telefonnummern die Taste MODE einige Sekunden. Der Versand der SMS wird Ihnen am Display des Radios per Übertragungssymbol angezeigt.
7.1.20. Equalizer
In diesem Bereich können Sie bestimmte Klangvoreinstellungen anwählen. Außerdem haben Sie hier die Möglichkeit, eine individuelle Klangvoreinstellung vorzunehmen.
Wählen Sie mit den Tasten ▼▲ der Fernbedienung oder mit Hilfe des Drehreglers am Gerät im Menü Einstellungen den Menüpunkt Equalizer an und drücken Sie die Taste ENTER auf der Fernbedienung oder bestätigen Sie durch Druck auf den Lautstärkeregler am Gerät.
Wählen Sie mit den Tasten ▼▲ der Fernbedienung oder mit Hilfe des Drehreglers am Gerät eine Klangvoreinstellung aus und be-stätigen Sie mit ENTER auf der Fernbedienung oder durch Druck auf den Lautstärkeregler am Gerät.
7. EINSTELLUNGEN
7.1.20.1. My EQ
Sie können in diesem Bereich einen Klang individuell einstellen. Wählen Sie mit den Tasten ▼▲ der Fernbedienung oder mit Hilfe des Drehreglers am Gerät eine den Punkt My EQ aus und drücken Sie die Taste ▶.
Ändern Sie in der Zeile T den Hochtonbereich nach Ihren Bedürfnissen ab.
Ändern Sie in der Zeile B den Tieftonbereich nach Ihren Bedürfnissen ab.
In der Zeile L können Sie die Loudness Funktion aktivieren oder deaktivieren.
Bestätigen Sie Ihre Einstellungen mit ENTER auf der Fernbedienung oder durch Druck auf den Lautstärkeregler am Gerät.
7.1.21. Fortsetzen der Wiedergabe nach Einschalten
In diesem Menüpunkt können Sie bestimmen, ob die Wiedergabe einer Musikdatei über einen angeschlossenen USB Datenträger nach dem Einschalten automatisch forgesetzt werden soll.
Wählen Sie mit den Tasten ▼▲ der Fernbedienung oder mit Hilfe des Drehreglers am Gerät im Menü Einstellungen den Menüpunkt Forsetzen der Wiedergabe nach Einschalten an und drücken Sie die Taste ENTER auf der Fernbedienung oder bestätigen Sie durch Druck auf den Lautstärkeregler am Gerät. Schalten Sie die Funktion ein oder aus.
8. BEDIENUNG
7.1.22. Software Update
Zur Verbesserung der Funktionen des Gerätes kann eine Aktualisierung der Betriebssoftware nötig sein.
Über die USB Schnittstelle haben Sie die Möglichkeit, die Betriebssoftware Ihres Radios zu aktualisieren, die, sofern erforderlich, auf www.telestar.de zum Download bereit steht. Die auf der Internetseite zur Verfügung gestellte Software muss entpackt werden. Die entpackte Datei spielen Sie dann auf ein entsprechendes Speichermedium und verbinden dieses via USB Anschluss mit dem Radio. Zur genauen Vorgehensweise befindet sich in der Download Datei eine Beschreibung.
7.1.23. Auf Werkseinstellung zurücksetzen
Sie können alle Einstellungen, die Sie an dem Radio vorgenommen haben, mit der Werkseinstellung in den ursprünglichen Zustand zurücksetzen.
Dies ist dann nützlich, wenn Sie Änderungen vorgenommen haben, die anschließend zu einer nicht optimalen Funktion des Gerätes führen sollten.
Wählen Sie mit den Tasten ▼▲ der Fernbedienung oder mit Hilfe des Drehreglers am Gerät im Menü Einstellungen den Menüpunkt Auf Werkseinstellung zurücksetzen an und drücken Sie die Taste ENTER auf der Fernbedienung oder bestätigen Sie durch Druck auf den Lautstärkeregler am Gerät.
Wählen Sie Ja an, wenn Sie das Gerät zurücksetzen möchten, wählen Sie Nein, wenn Sie den Vorgang abbrechen möchten.
8. BEDIENUNG
Bitte beachten Sie:
Wenn Sie diese Funktion aktivieren, werden alle vorgenommenen Menüeinstellungen und alles gespeicherten Sender gelöscht.
8.1. Lokale Station
Unter Lokale Station werden die Radiosender angezeigt, die Sie über Lokale Station Einstellung (Kapitel 7.1.15) hinzugefügt haben.
Drücken Sie die Taste MENU auf der Fernbedienung oder am Gerät, und Wählen Sie mit den Tasten ▶▶ Lokale Station aus. Unter diesem Menüpunkt ist eine Auswahl verschiedener Internetradiostationen nach Landesregionen sortiert, die über diesen Weg leichter abgerufen werden können.
Wählen Sie in diesem Menüpunkt eine gewünschte Programmliste über die Tasten ▼▲ aus. Bestätigen Sie die Eingabe mit ENTER.
8. BEDIENUNG
8.2. Internet Radio
Drücken Sie die Taste MENU auf der Fernbedienung oder am Gerät, und Wählen Sie mit den Tasten ▶ Internet Radio aus. Bestätigen Sie Ihre Einstellungen mit ENTER auf der Fernbedienung oder durch Druck auf den Lautstärkeregler am Gerät.
Im Internetradiomenü können Sie alle Internetsender auswählen und verwalten. Es stehen Ihnen eine große Auswahl an Radiostationen zur Verfügung. Voraussetzung ist die Einbindung Ihres Radios in ein Netzwerk, das mit dem Internet verbunden ist.
8.2.1. Meine Favoriten
Über dieses Menü können Sie eine der 5 Favoritenstationen auswählen, die Sie über die Stationsspeichertasten des Gerätes gespeichert haben.
Alternativ können die Radiostationen auch über die Stationsspeichertasten am Gerät aufgerufen werden, oder über die direkte Zahleneingabe auf der Fernbedienung.
Zum Abspeichern von Favoritensendern lesen Sie bitte Kapitel 9.8.
8. BEDIENUNG
8.2.2. Radiosender / Musik
Wählen Sie hier zwischen verschiedenen Radiosenderlisten aus.
Nutzen Sie dazu die Tasten ▼▲ und bestätigen Sie mit ENTER.
Es stehen Ihnen hier verschieden Listen zur Verfügung.
Weltweite Top 20 Radiostationen
Radiosender nach Genre sortiert
Radiosender nach Land und Region sortiert
Radiosender nach Empfehlungen.
Bestätigen Sie Ihre Auswahl mit ENTER auf der
Fernbedienung oder durch Druck auf den Lautstärkeregler am Gerät.
8.2.3. Lokale Station
Unter diesem Menüpunkt sind gängige Internetradiostationen sowie DAB+ Radiostationen nach Landesregionen sortiert und können so leichter abgerufen werden. Die Funktion Lokale Station ist Kapitel in 8.1 beschrieben.
8.2.4. Schlafradio
In diesem Bereich greift das Radio auf Internetradiostationen mit Hintergrundgeräuschen zu.
Hier können Sie eine Auswahl zwischen mehreren Geräuschkulissen treffen.
Nutzen Sie dazu die Tasten ▼▲ und bestätigen Sie mit ENTER.
8. BEDIENUNG
8.2.5. Zuletzt gehörte Sender
Unter diesem Menüpunkt finden Sie eine Liste der InternetradioStationen, auf die Sie zuletzt zugegriffen haben.
D Hinweis: Voraussetzung für den Inhalt des Menüunterpunktes „Zuletzt gehört“ ist, dass Sie den Internetradiomodus bereits genutzt haben.
8.2.6. Service
Unter diesem Menüpunkt können Sie gezielt nach einem Radiosender im Internet suchen.
Dazu muss der Name des Radiosenders eingegeben werden.
Wählen Sie im Menü Service Sender suchen an und bestätigen Sie mit ENTER.
Nutzen Sie dazu die Tasten ▼▲ und bestätigen Sie mit ENTER Geben Sie mit Hilfe der Tastatur auf der Fernbedienung im Suchfeld den Namen des Radiosenders ein. Mit der Taste ▶ kommen Sie ein Zeichen weiter. Bestätigen Sie die Eingabe mit ENTER. Das Radio sucht nun nach allen Sendeern, die dieser Eingabe entsprechen. Wählen Sie einen Sender mit den Tasten ▼▲ aus und bestätigen Sie mit ENTER.
Alternativ können Sie auch neue Radiostationen hinzufügen, deren Internetadresse bekannt ist.
Geben Sie dazu bitte die Internetadresse des Radioanbieters ein. Die URL des Radiostreams erfahren Sie über den Anbieter des Radiosenders. Der Stream des Radiosenders wird dann unter Mein Favoriten abgepeichert.
8. BEDIENUNG
Die Streaming URL kann wie folgt eingegeben werden:
Wählen Sie mit den Tasten ▼▲ der Fernbedienung oder mit Hilfe des Drehreglers am Gerät im Menü Internetradio den Menüpunkt Service an und drücken Sie die Taste ENTER auf der Fernbedienung oder bestätigen Sie durch Druck auf den Lautstärkeregler am Gerät.
Wählen Sie Neuen Sender hinzufügen an bestätigen Sie mit der Taste ENTER.
Die URL Adresse des Radiosenders muss eingegeben werden. Nutzen Sie dazu die Tasten ▼▲ und bestätigen Sie mit ENTER Geben Sie mit Hilfe der Tastatur auf der Fernbedienung im Suchfeld den Namen des Radiosenders ein. Mit der Taste ▶ kommen Sie ein Zeichen weiter. Bestätigen Sie die Eingabe mit ENTER.
8.3. Media-Center
Drücken Sie die Taste MENU auf der Fernbedienung oder am Gerät, und Wählen Sie mit den Tasten ▶ Media- Center aus. Sofern das IR 200 in ein Drahtlosnetzwerk eingebunden ist, kann das Radio auch als Mediaplayer genutzt werden, um via UPnP oder auch DLNA Musikdateien von im Netzwerk eingebundenen Geräten wie PCs oder Smartphones wiedergeben. Voraussetzung ist hier einerseits die Einbindung der Geräte in das gleiche Heimnetzwerk und andererseits die Freigabe der entsprechenden Mediainhalte in diesem Netzwerk.
8. BEDIENUNG
Um die Mediaplayer-Option auszuwählen, gehen Sie wie folgt vor: Wählen Sie über die Tasten ▼▲ den Bereich aus, von dem Sie Musik abspielen möchten.
Sie haben die Auswahl zwischen USB (USB Datenträger am USB Anschluss des Gerätes) und UPnP (Musikdateien über das UPnP Protokoll wenn diese im gleichen Netzwerk wie das Radio vorhanden sind).
Wählen Sie einen Titel aus, den Sie abspielen möchten und bestätigen Sie mit ENTER.
Mit der Taste ▶▶ gelangen Sie zum nächsten Titel.
Mit der Taste ◀◀ springt einen Titel zurück.
Die Taste ▶▶Il pausiert die Wiedergabe, bzw. setzt die Wiedergabe fort.
Die Taste ■ (Stopp) beendet die Wiedergabe.
8.4. FM
Drücken Sie die Taste MENU auf der Fernbedienung oder am Gerät, und Wählen Sie mit den Tasten ▶ FM aus.
In diesem Menü können Sie finden Sie alle relevanten Einstellungen, um Radiosender über UKW zu empfangen.
8. BEDIENUNG
8.4.1. UKW Sendersuche
Wird das IR 200 das erste Mal in den UKW-Modus geschaltet, muss ein Sendersuchlauf durchgeführt werden. Hierzu stehen Ihnen eine automatische und eine manuelle Suchfunktion zur Verfügung.
Automatische UKW Suche
Nachdem Sie auf FM geschaltet haben, betätigen Sie die ENTER Taste.
Das Gerät startet den automatischen Sendersuchlauf und speichert alle gefundenen Programm ab.
Bitte beachten Sie, dass die Empfindlichkeit des Empfangs und die damit verbundene Anzahl von gefundenen Radiostationen von den Einstellungen der Suchempfindlichkeit abhängt. Einstellungen zur UKW Suchempfindlichkeit finden Sie im Kapitel 7.1.14.2.
8. BEDIENUNG
Manuelle UKW Suche
Sie können UKW Sender auch manuell suchen.
Benutzen Sie dazu die Tasten ▼▲ auf der Fernbedienung um die Empfangsfrequenz schrittweise in 0,05 MHz Schritten zu erhöhen oder senken.
8.4.2. UKW Radio Bedienung
Um die abgespeicherten Radiostationen aufzurufen, drücken Sie die Taste ▶▶l oder ◀◀◀.
Alternativ können Sie die ersten 5 abgespeicherten Sender auch über die Stationsspeichertasten 1-5 am Gerät aufrufen.
Wenn Sie die Belegung der Stationsspeichertasten ändern möchten, drücken Sie die Taste ◀ oder ▶ um einen Suchlauf zum nächsten empfangbaren Sendern auszuführen. Wiederholen Sie ggf. diesen Schritt so oft, bis Sie den gewünschten Sender gefunden haben. Drücken Sie anschließend die gewünschte Stationsauswahltaste 1-5 (siehe Kapitel 4) für ca. 2 Sekunden. Der Sender wird nun auf dieser Taste abgespeichert.
Bitte lesen Sie zum Thema Favoritensender abspeichern auch Kapitel 9.8.
8. BEDIENUNG
8.5. DAB
Drücken Sie die Taste MENU auf der Fernbedienung oder am Gerät, und Wählen Sie mit den Tasten ▶◀ DAB aus.
8.5.1 DAB Sendersuche
Das Radio kann neben UKW Sendern auch das digital über Antenne empfangbare DAB+ Radio wiedergeben.
Beim ersten Einschalten in den DAB Modus, startet das Gerät einen automatischen Sendersuchlauf, um alle an Ihrem Standort empfangbaren Sender zu suchen.
Der Sendersuchlauf beginnt, im Display erscheint die Anzahl bisher gefundener Sender. Sobald der Suchlauf abgeschlossen wurde, beginnt das Radio mit der Wiedergabe des ersten, im Suchlauf gefundenen DAB Senders.
Senderwahl
Drücken Sie im DAB Modus die ENTER Taste. Es öffnet sich die DAB Senderliste.
Navigieren Sie mit Hilfe der ▼▲ Tasten auf der Fernbedienung oder mit Hilfe des Drehreglers am Gerät zu einem gewünschten Sender und betätigen Sie Ihre Auswahl mit der ENTER-Taste.
8. BEDIENUNG
Das Radio verfügt über einen Favoritenpeicher, in dem Sie beliebte Sender nach Ihren Wünschen abspeichern können.
Zum Abspeichern eines Senders schalten Sie wie oben beschriebenauf den zu speichernden Sender. Nun halten Sie die FAV Taste auf der Fernbedienung für ca. 5 Sekunden gedrückt. Bewegen Sie mit den Tasten ▼▲ den Sender auf den gewünschten Favoritenplatz und drücken Sie die Taste OK um den Sender auf diesem Platz abzuspeichern.
Alternativ können Sie bis zu 5 Sendern auch über die Stationspeichertasten 1-5 am Gerät abspeichern. Schalten Sie dazu auf einen gewünschten Sender und halten Sie eine der 5 Stationsspeichertasten für ca. 5 Sekunden gedrückt. Das Programm wird dann auf der entsprechenden Position abgespeichert.
Weitere Informationen zum Abspeichern von Favoritensendern lesen Sie bitte in Kapitel 9.8.
8.5.2. DAB Radio Bedienung
Sie können die Favoriten Liste sowohl über die FAV Taste als auch durch Drücken der gewünschten Zifferntaste auf der Fernbedienung aufrufen.
Die ersten 5 Sender der Favoritenliste sind auch über die Stationsspeichertasten am Gerät abrufbar.
8. BEDIENUNG
8.6. Informations- Center
8.6.1 Wetter und Finanzen
Drücken Sie die Taste MENU auf der Fernbedienung oder am Gerät, und Wählen Sie mit den Tasten ▶ Informations Center aus.
In diesem Bereich stehen Ihnen altuelle Wetter - und Finanzinformationen zur Verfügung.
Wählen Sie unter dem Bereich Wetter Information das Land und die Stadt aus, von der Sie die Wettervorhersage angezeigt bekommen möchten.
Bestätigen Sie Ihre Auswahl mit ENTER. Navigieren Sie im Menü mit den Tasten ▼▲.
Die Wetterinformationen können auch im Standby Betrieb angezeigt werden.
Mit der Taste ▶ können Sie die ausgewählte Wetterinformation zu der Standby Wetteranzeige hinzufügen. Die Wetteranzeige für den Standbybetrieb können Sie wie in Kapitel 7.1.13 beschrieben aktivieren.
Ähnlich wie die Wettervorhersage, können Sie sich unter dem Punkt Finanzdienste Börsennotierungen aus aller Welt anzeigen lassen.
9. FUNKTIONEN DES TÄGLICHEN GEBRAUCHS
8.6.2. Systeminformationen
Überprüfen Sie in diesem Menü die Details zum verbundenen Netzwerk. Die Informationen enthalten unter anderem die MAC Adresse, die benötigt wird um Ihr Gerät bei Ihrer Anmeldung für mymediaU zu registrieren. (Siehe auch Kapitel 7.1.2)
8.7. AUX
Sie können einen externes Musik Wiedergabe-Gerät, wie z.B. einen MP3-Player an das Radio anschließen.
Schließen Sie dazu mit Hilfe eines passenden Kabels ein externes Gerät an der Radiorückseite an und schalten Sie dieses Gerät ein.
Drücken Sie im Betrieb die MODE -Taste auf der Fernbedienung ggf. mehrmals, bis im Display unter der Uhrzeit die Einblendung „AUX“ erscheint oder drücken Sie die Menü Taste, und wählen Sie mit Hilfe der Taste ▶ den Menüpunkt AUX an. Nun können Sie Musik vom externen Gerät wiedergeben. Die Steuerung (Titel vor, zurück, Stop, Play) erfolgt hierbei über das angeschlossene Gerät, die Wiedergabe-Lautstärke kann über die VOL+/VOL-Tasten bzw. den Lautstärkeregler des Radios oder über das externe Gerät geregelt werden.
Bitte beachten Sie, dass Sie zum Anschluss des externen Gerätes ein passendes Kabel benötigen. Am Radio ist der AUX IN Eingang passend für einen 3,5 mm Klinken-Stereo-Stecker vorbereitet.
9. FUNKTIONEN DES TÄGLICHEN GEBRAUCHS
9.1. Lautstärke
Ändern Sie die Lautstärke über die Tasten VOL+/VOL- auf der Fernbedienung oder über den Drehregler am Gerät.
9.2. Betriebsart umschalten
Drücken Sie die Taste MODE auf der Fernbedienung oder am Gerät, um zwischen den Betriebsmodi DAB Radio, FM Radio, AUX, UPnP, Internetradio und USB zu wechseln.
Bitte beachten Sie, dass die Taste MODE im werkseitigen Zustand die oben beschriebene Funktion aufruft. Sollten Sie der Taste MODE eine andere Funktion zugewiesen haben, wie in Kapitel 7.1.18. beschrieben, müssen Sie die Betriebsmodi über die Taste MENU aufrufen.
9.3. Display Helligkeit
Mit der Taste Dimmer auf der Fernbedienung können Sie die Helligkeit des Displays ändern. Drücken Sie die Taste Dimmer um die Helligkeit zu reduzieren. Drücken Sie die Taste erneut, um die Helligkeit zu erhöhen.
9.4. Radioinformationen
Im laufenden Internet- oder DAB Radiobetrieb können Sie zusätzliche Informationen des eingestellten Radiosenders abrufen, sofern dieser weiterführende Informationen sendet.
9. FUNKTIONEN DES TÄGLICHEN GEBRAUCHS
Diese zusätzlichen Informationen können Angaben zum Titel und Interpreten des laufenden Musikstücks sein, aber auch Name der laufenden Sendung oder Informationen zur Übertragungsrate.
Nutzen Sie dazu die Tasten ▶ am Gerät oder auf der Fernbedienung.
9.5. Wetterinformationen
Ist das Gerät in Standby Modus, können Sie über das Display Wetterinformationen und Wettervorhersagen abrufen.
Nutzen Sie dazu die Tasten ▶ am Gerät oder auf der Fernbedienung um zwischen den einzelnen Wetteranzeigen hin und her zu schalten.
9. FUNKTIONEN DES TÄGLICHEN GEBRAUCHS
9.5. Wiedergabe stoppen und starten
Um die Wiedergabe eines Musiktitels über UPnP oder USB zu starten, drücken Sie die ▶/II Taste auf der Fernbedienung. Drücken Sie die Taste ☐auf der Fernbedienung.
9.6. Zufallswiedergabe - Shuffle
Sie können eine Zufallswiedergabe für Musikdateien von einem USB Datenträger einschalten. Dadurch werden die Musikdateien in einer zufälligen Reihenfolge wiedergegeben.
Drücken Sie dazu die Taste Shuffle auf der Fernbedienung.
Es erscheint dieses Zeichen
Drücken Sie die Shuffle Taste erneut, um die Zufallswiedergabe zu beenden.
9.7. Titelwiederholung Repeat
Die Repeat Funktion bietet die Möglichkeit, einen oder mehere Titel auf dem USB Datenträger automatisch wiederholt abzuspielen.
Drücken Sie dazu die Taste Repeat auf der Fernbedienung.
Es erscheint dieses Zeichen
In diesem Modus werden alle Musiktitel des aktuell ausgewählten Ordners wiederholt abgespielt.
9. FUNKTIONEN DES TÄGLICHEN GEBRAUCHS
Drücken Sie dazu die Taste Repeat auf der Fernbedienung
erneut. Es erscheint dieses Zeichen
In diesem Modus wird nur der aktuell angewählte Titel wiederholt.
9.8. Favoritensender abspeichern
Sie können in jedem Empfangsmodus (DAB/FM/Internet) als Favoritensender abspeichern.
Die Abspeicherung von Sendeern in die Favoritenliste kann folgendermaßen durchgeführt werden:
Den zum Abspeichern gewünschten Sender auswählen und mit der ENTER Taste zur Senderanwahl bestätigen
Die Sender-/Favoritenplätze 1-5 können über Tasten 1-5 direkt am Gerät zugewiesen werden, indem Sie die jeweilige
Taste (1-5) für ca. 3 Sekunden gedrückt halten. Am Display erscheint ein „Ordner“-Symbol mit einem Pfeilsymbol, wodurch der erfolgreiche Speichervorgang angezeigt wird.
Ab dem Senderplatz „5“ funktioniert die Speicherung lediglich über die „FAV+“-Taste der Fernbedienung:
Den zum Abspeichern gewünschten Sender aus der Gesamtliste auswählen und mit der ENTER Taste zur Senderanwahl bestätigen. Nun die Taste FAV+ für ca. 3 Sekunden drücken.
Der zum Speichern gewählte Sender wird in dieser Liste auf einen freien Listenplatz angezeigt und kann auf gewünschten Listenplatz mit Hilfe der Tasten ▼▲ bewegt werden.
10. APP STEUERUNG
Mit der ENTER Taste wird die Speicherung abgeschlossen und der Sender ist der Favoritenliste hinzugefügt/angehangen.
Die erstellte Favoritenliste kann im entsprechend aktuell gewählten Modus (DAB-, UKW-, Internetradio) durch kurzen Tastendruck auf die Taste FAV aufgerufen werden.
9.9. Lokale Radiostationen aufrufen
Über die Taste LOKAL RADIO auf der Fernbedienung haben Sie die Möglichkeit, vordefinierte Radiosender aus Ihrer Region aufzurufen. Lesen Sie bitte dazu auch Kapitel 7.1.13.
Drücken Sie die Taste LOKAL RADIO auf der Fernbedienung, um in die Übersicht der Radiosender Ihrer Region zu gelangen.
Das Radio kann mit einem Smartphone oder Tablet und einer entsprechenden APP gesteuert werden. Alle wichtigen Funktionendes Radios können so bequem über ein mobiles Gerät gesteuert werden.
Die Applikation AIR Music Control App können Sie für Android und Apple iOS herunterladen. Mit der App können Sie auch lokale Musikdateien auf Ihrem Smart Phone auf dem Radio wiedergeben.
App für Android® Geräte:
Diese Beschreibung entspricht der App Stand 02.2019.
Im Zuge von Software Aktualisierungen der App
können sich Funktionen oder das Erscheindungsbild ändern!!
Laden Sie sich dazu die Applikation aus dem Google Play Store® für Android® Betriebssysteme, oder über den itunes Store für iOS® Betriebssysteme herunter und installieren Sie die App auf Ihrem Smartphone.
Stellen Sie sicher, dass Radio und Ihr mobiles Gerät im selben Netzwerk angemeldet sind.
Starten Sie die Applikation.
Beim Starten der App erkennt diese automatisch das Radio, sofern dieses im selben Netzwerk angemeldet ist.
Das Hauptmenü der App ist strukturiert, wie das Menü des Radios. Die verwendeten Icons der App sind mit den Symbolen des Menüs des Radios vergleichbar.
Hauptmenü
Starten Sie die gewünschte Funktion, indem Sie auf das jeweilige Symbol tippen
10. APP STEUERUNG
Internetradio
In diesem Modus sind ebenfalls alle gewohnten Funktionen im Internet-Radio Betrieb anwählbar.
Im unteren Bereich können Sie die Stationsspeicherplätze 1-5 auswählen.
In diesem Bereich können Sie sich mit Medienservern in Ihrem Netzwerk verbinden. Außerdem besteht die Möglichkeit, auf Musikdateien zurückzugreifen, die auf einem angeschlossenen USB Datenträger gespeichert sind.
UKW Radio
In diesem Modus können Sie das UKW Radio (FM) bedienen.
In diesem Modus können Sie das DAB+ Radio bedienen.
| Symptom | Mögliche Ursache und Abhilfe |
| Keine Displayanzeige, Radio reagiert nicht auf Bedienung | Stellen Sie die Stromverbindung über das im Lieferumfang enthaltene Netzteil her. Kontrollieren Sie, ob der Hauptschalter auf der Rückseite des Gerätes eingaschaltet ist. |
| Bedienung über Fernbedienung ist nicht möglich | Batterie leer oder nicht korrekt eingesetzt. Bitte überprüfen Sie, ob die Batterie in der richtigen Richtung eingesetzt sind. Richten Sie die Fernbedienung auf das Gerät. |
| DAB+ Empfang gestört | Keine Sender vorhanden Führen Sie einen Suchlauf durch (siehe Kapitel 7.6.1.) Antenne nicht vollständig ausgezogen. Verändern Sie den Standort des Radios (ggf. näher ans Fenster), führen Sie erneut einen Suchlauf durch. |
| UKW Empfang gestört | Antenne nicht vollständig ausgezogen, Ziehen Sie die FM-Antenne auf die volle Länge aus. Wechseln Sie den Standort des Radios. |
11. FEHLERBEHEBUNG
| Symptom | Mögliche Ursache und Abhilfe |
| AUX Wiedergabe funktioniert nicht | TELESTAR IR 200 ist im falschen ModusWechseln Sie zum Modus “AUX” Kabelverbindung fehlerhaft. Überprüfen. Sie die Kabelverbindung zwischen Radio und externem Gerät |
| Schlechte Audioqualität bei der Wiedergabe von Musik | Datei mit geringer Bitrate. Überprüfen Sie die Audiodatei.Tipp: Bei MP3 Dateien sollte die Bitrate 192Kbit/s oder höher sein. |
| Lautstärke zu gering Überprüfen Sie die Lautstärkeeinstellung am IR 200. Überprüfen Sie die Lautstärkeeinstellung des gekoppelten Gerätes, von dem Sie die Musik abspielen. | |
| Netzwerkverbindung kann nicht aufgebaut werden | Überprüfen Sie die W-LAN Funktion. Aktivieren Sie die DHCP Funktion des Routers, an dem das Radio angemeldet werden soll.Eventuell ist eine Firewall im Netzwerk aktiv. |
11. FEHLERBEHEBUNG
| Symptom | Mögliche Ursache und Abhilfe |
| W-LAN Verbindung kann nicht aufgebaut werden | Überprüfen Sie die Verfügbarkeit von W-LAN Netzwerken.Verringern Sie den Abstand zwischen W-LAN Router und dem Radio.Stellen Sie sicher, dass Sie das richtige WEP/WPA Passwort bei der Anmeldung an einen W-LAN Router verwenden. |
| Keine Internetradiosender verfügbar | Überprüfen Sie die Zugangspunkte des Netzwerks. Der Radiosender ist momentan nicht verfügbar. Der Link des Senders wurde geändert oder überträgt momentan nicht mehr. |
| USB Datenträger wird nicht erkannt | Stellen Sie sicher, dass der USB Datenträger FAT32 formtiert ist. |
| Das Gerät gibt keinen Ton aus. Alle anderen Funktionen OK. | Kopfhörer im Gerät eingesteckt. Ziehen Sie den Kophhörer ab. |
| Die App erkennt das Radio nicht. | Stellen Sie sicher, dass Ihr Mobilgerät und das Radio im selben Netzwerk angemeldet sind. |
12. AUFBEWAHRUNG
Bei Nichtverwendung, ziehen Sie bitte das Netzteil aus der Steckdose, trennen Sie die Zuleitung des Netzteils vom Radio ab und bewahren Sie das Gerät an einem trockenen, vor Staub geschützten Ort auf.
Bei längerer Nichtbenutzung muss die Batterie aus der Fernbedienung entnommen werden.
13. MARKENHINWEISE
Google Play Store ^® und Android ^® sind eingetragene Warenzeichen der Google Inc.
itunes Store ist eine Dienstleistungsmarke von Apple Inc.
IOS ^® ist ein eingetragenes Warenzeichen von Cisco in den USA und anderen Ländern und wird unter Lizenz verwendet.
Andere hier erwähnte Produkt- und Firmennamen sind
Warenzeichen oder eingetragene Warenzeichen ihrer jeweiligen Eigentümer.
14. ENTSORGUNGSHINWEIS
14.1. ENTSORGUNG DER VERPACKUNG
Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren Materialien. Bitte führen Sie diese entsprechend sortiert wieder dem "Dualen System" zu.
14.2. ENTSORGUNG DES GERÄTES
Das rechts abgebildete Symbol einer durchgestrichenen Mülltonne auf Rädern zeigt an, dass dieses Gerät der Richtlinie 2012 / 19 / EU unterliegt. Diese Richtlinie besagt, dass Sie dieses Gerät am Ende seiner Nutzungszeit nicht mit dem normalen Hausmüll entsorgen dar sondern in speziell eingerichteten Samme
Wertstoffhöfen oder Entsorgungsbetrieben abgeben müssen. Diese Entsorgung ist für Sie kostenfrei. Schonen Sie die Umwelt und entsorgen Sie fachgerecht. Weitere Informationen erhalten Sie bei Ihrem lokalen Entsorger oder der Stadt- bzw. Gemeindeverwaltung.
14. ENTSORGUNGSHINWEIS
14.3. ENTSORGUNG VON BATTERIEN
Batterien und Akkus dürfen nicht im Hausmüll entsorgt werden. Das rechts abgebildete Symbol bedeutet, dass Sie als Verbraucher verpflichtet sind, alle Batterien und Akkus einer gesonderten Entsorgung zuzuführen. Entsprechende Sammelbehälter stehen im Fachhandel und zahlreichen öffentlichen Einrichtungen bereit.
Informationen zur Entsorgung alter Batterien und Akkus erhalten Sie zusätzlich auch bei
Entsorgungsfachbetrieben, Stadt- und Gemeindeverwaltungen.
Diese Entsorgung ist für Sie kostenfrei. Schonen Sie die Umwelt und entsorgen Sie fachgerecht.
Ein zusätzliches chemisches Symbol Pb (Blei) oder Hg (Quecksilber) unter der durchgestrichenen Mülltone bedeutet, dass die Batterie/ der Akku einen Anteil von mehr als 0,0005% Quecksilber oder 0,004% Blei enthält.
15. EIGENSCHAFTEN UND TECHNISCHE DATEN
| Internetradio | |
| Chipsatz | Magic M6ca. 25.000 Internetradiostationen verfügbar |
| Audiocodecs | MP3 (Bitrate bis 320 Kbits/s, Abtastratebis zu 48 KHz)AAC/AAC+ (Bitrate bis 320 Kbits/s, Abtastrate bis zu 48 KHz)WMA (Bitrate bis 320 Kbits/s, Abtastrate bis zu 48 KHz) |
| DAB/DAB+/FM | |
| Empfangsbereich DAB | Band III 174 MHz - 240 MHzFM 87,5 MHz -108 Mhz |
| Display | |
| TFT Color Display 7,2 cm / 2,8 Zoll | |
| Ton | |
| Lautsprecher (10W+10W Output Musik Leistung)3" Lautsprechermax.10W 4Ω | |
15. EIGENSCHAFTEN UND TECHNISCHE DATEN
Anschlüsse
| Line Out | 3,5 mm Klinkenbuchse Stereo |
| Kopfhörer | 3,5 mm Klinkenbuchse Stereo |
| AUX IN | 3,5 mm Klinkenbuchse Stereo |
| LAN | 10/100 Mbps (RJ45) |
Netzteil
| Hersteller | Dongguan Yingna Electronic Technology Co., Ltd |
| Modellbezeichnung | YN36W-1200300VW |
| Eingang 100 - 240 Volt AC 50 /60 Hz 1,0 A |
| Ausgang 12 Volt DC 3 A max. |
Batterie Fernbedienung
| Typ CR 2025 / 3 V |
Abmessungen und Gewicht
| Breite x Höhe x Tiefe 320 mm x 135 mm x 152 mm |
| Gewicht ca. 1,9 Kg |
15. EIGENSCHAFTEN UND TECHNISCHE DATEN
| Betriebsbedingungen | |
| Temperaturbereich O | °C - 45 °C |
| Luftfeuchtigkeit 20% - 80% realtive Luftfeuchtigkeit | |
| W-LAN Schnittstelle | |
| Frequenzereich Modulation | 2,412 GHz - 2,4835 GHz CCK, DQPSK, DBPSK, 64-QAM, 16-QAM, QPSK, BPSK, IEEE 802.11b/g /n |
| IEEE Standards | |
| W-LAN Datenrate 802.11b: 802.11g: 802.11n | 1, 2, 5.5, 11Mbps 6, 9, 12, 18, 24, 36, 48, 54 Mbps HT20 bis 72,2 Mbps HT40 bis 150 Mbps |
| Sendeleistung | 18,5dBm (Max) |
| Leistungsaufnahme | |
| Standby | 0,8 W |
| Betrieb | max. 36 W |
| Lagerbedingungen | |
| Nur in trockenen Räumen lagern. | |
Leistungsaufnahme
Lagerbedingungen
16. SERVICE UND SUPPORT
Sehr geehrte Kundin, Sehr geehrter Kunde!
Vielen Dank für die Wahl eines Produktes aus unserem Hause.
Unser Produkt entspricht den gesetzlichen Anforderungen und wurde unter ständigen Qualitätskontrollen gefertigt. Die technischen Daten entsprechen dem aktuellen Stand zum Zeitpunkt der Drucklegung. Änderungen vorbehalten.
Die Gewährleistungszeit für das TELESTAR IR 200 entspricht den gesetzlichen Bestimmungen zum Zeitpunkt des Erwerbs.
Wir bieten Ihnen ebenfalls unseren telefonischen
HOTLINE-Service mit einer professionellen Hilfe an.
In unserem Servicebereich stehen Ihnen professionelle
Fachkräfte Rede und Antwort. Hier können Sie alle Fragen stellen, die Sie bezüglich der TELESTAR Produkte haben, sowie Tipps zur Lokalisierung einer möglichen Fehlerursache erhalten.
Unsere Techniker stehen Ihnen von Montag - Freitag von 8.00 Uhr bis 16.45 Uhr unter folgender Rufnummer zur Verfügung:
02676 / 95 20 101
oder per Mail unter: service@telestar.de
Falls Ihnen an der Service Hotline nicht weitergeholfen werden kann, schicken Sie Ihr TELESTAR IR 200, möglichst in der original Verpakkung, aber unbedingt transportsicher verpackt, an folgende Adresse:
TELESTAR - DIGITAL GmbH
Service Center
Am Weiher 14 (Industriegebiet)
56766 Ulmen
17. CE KENNZEICHNUNG
CE
Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.
Hiermit erklärt die TELESTAR DIGITAL GmbH, dass sich das Gerät TELESTAR IR 200
in Übereinstimmung mit den grundlegenden
Anforderungen und den übrigen einschlägigen Bestimmungen der RoHS Richtlinie 2011/65/EU, der RE Richtlinie 2014/53/
EU sowie der ErP Richtlinie 2009/125/EG befindet.
Die Konformitätserklärung für dieses Produkt erhalten Sie auf:
www.telestar.de/de_DE/Konformitaetserklaerung/352-529/?productID=22395
Inverkehrbringer:
TELESTAR DIGITAL GmbH
Am Weiher 14
56766 Ulmen
TELESTAR®
IR 200
Operating manual
Table of Contents
- INTRODUCTION ...... 103
- Preface 104
1.2. Intended use 104 - SAFETY NOTICES 105
2.1. Explanation of symbols 105
2.2. Safety instructions....107
2.3. Operational safety 108
2.4. Connecting the device....110
2.5. Protect the device from damage 110
2.6. Risk of injury 111
2.7.Information on the radio interface....112
2.8. Handling batteries 113
2.9. Cleaning the device 115
2.10. Legal information.... 115 - ITEMS SUPPLIED....116
- ILLUSTRATIONS....117
- REMOTE CONTROL 120
- INSTALLATION 123
- OPERATION 125
7.1. Configuration.... 125
7.2. Local Station 132
7.3. Internet Radio 133
7.4. Media Center 135
7.5.FM 136
7.6. DAB 137
7.7. Information Center 139
7.8.AUX 140
Table of Contents
- AIR MUSIC CONTROL 141
- TROUBLESHOOTING 145
- DISPOSAL INSTRUCTIONS.... 148
E 11. FEATURES AND TECHNICAL DATA ..... 149
- SERVICE AND SUPPORT 151
- CE MARKING 152
1. INTRODUCTION
Nr. Anzahl Erklärung
1 1 TELESTAR IR 200
2 1 Remote control
3 1 External mains adapter
4 1 Operating manual
5 1 Guarantee card
4. ILLUSTRATIONS
4. ILLUSTRATIONS
www.telestar.de/de_DE/Konformitaetserklaerung/352-529/?ProductID=22395
TELESTAR®
IR 200
2.10. Juridische kennisgeving 173
-
VERPAKKINGSINHOUD 174
-
ILLUSTRATIES 175
-
AFSTANDSBEDIENING....178
-
INSTALLATIE....181
-
BEDIENiNG 183
7.1. Instellingen.... 183
2.10. Juridische kennisgeving
7.1.10. Energie management
Media Center
DAB+ radio bedienen.
| Internetradio | |
| Chipset | Magic M6 internet radio met ca. 10.000 Internetradio zenders |
| Audiocodecs | MP3 (Bitrate tot 320 Kbits/s, sample rate tot 48 KHz)AAC/AAC+ (Bitrate tot 320 Kbits/s, sample rate tot 48 KHz)WMA (Bitrate tot 320 Kbits/s, sample rate tot 48 KHz)uPnP/ DLNA compatible IEEE IEEE 802.11b/gWPA/WPA2/WEP (64/128 bit) |
| Wi-Fi | |
| DAB/DAB+/FM | |
| DAB | Gevoeligheid tot -100dBm |
| DAB+ | Gevoeligheid tot -101dBm |
| FM | Gevoeligheid tot -100dBm |
| Decoding | |
| ontvangstgebied | DAB Band III 174 MHz- 240 MHzFM 74 MHz - 108.1 MHz |
11. FUNCTIES EN TECHNISCHE GEGEVENS
| Display | |
| TFT Kleurendisplay 2.8 inch LCD 240 x 320 pixels | |
| Geluidsindex | |
| STMicroelectronicsBRIDGE AMPLIFIER | (10W+10W Output Music Power)3" luidspreker max. 4Ω10WOndersteuning voor multi sound effect EQ to set IC.NORMAL,FLAT,POP,JAZZ,ROCK CLAS-SIC) |
| Aansluitingen | |
| Line Out Hoofdtele-foon AUX/Line- IN LANStroomadapter | 3,5 mm Klinke Stereo3,5 mm Klinke Stereo3,5 mm Klinke Stereo10/100 Mbps (RJ45)12 Volt DC 3 A10-240 V AC 50 /60 Hz |
| Batterij Afstandsbedining | |
| Type CR 2025 / 3 V | |
12. SERVICE EN SUPPORT
Geachte klant!
Am Weiher 14 (Industriegebiet)
56766 Ulmen
13. CE MARKERING
CE
www.telestar.de/de_DE/Konformitaetserklaerung/352-529/?ProductID=22395
TELESTAR®
IR 200
Meine Favoriten Radiosender/Musik Lokale Station Zuletzt gehörte Sender Service8. AIR MUSIC CONTROL APP
Media Center (Centre multimédia)
www.telestar.de/de_DE/Konformitaetserklaerung/352-529/?ProductID=22395
Alle in dieser Bedienunganleitung angegebenen technischen Daten und beschriebenen Funktionen entsprechen dem Stand der Drucklegung und können sich ohne vorherige Ankündigung ändern.
Für Druckfehler und Irrtümer übernehmen wir keine Haftung. Abschrift und Vervielfältigung nur mit ausdrücklicher Genehmigung der TELESTAR-DIGITAL GmbH gestattet.
Stand: 02_2023
