BEDIENUNGSANLEITUNG Series 7 795 cc3 BRAUN

99973404_795cc_S3.indd 199973404_795cc_S3.indd 1 29.06.11 09:0629.06.11 09:064 Unsere Produkte werden hergestellt, um höchste Ansprüche an Qualität, Funktionalität und Design zu erfüllen. Wir wünschen Ihnen mit Ihrem Braun Rasierer viel Freude. Achtung Ihr Rasierer-System ist mit einem Spezialkabel mit integriertem Netzteil für Sicherheitsklein- spannung ausgestattet. Es dürfen weder Teile ausgetauscht noch Veränderungen vorgenom- men werden, da sonst Stromschlaggefahr besteht. Kinder oder Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten dürfen dieses Gerät nicht benutzen, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt. Wir empfehlen außerdem, das Gerät außer Reichweite von Kindern aufzubewahren sowie sicherzustellen, dass Kinder nicht mit dem Gerät spielen. Um ein Auslaufen der Reinigungsfl üssigkeit zu vermeiden, achten Sie beim Aufstellen der Station auf einen sicheren, waagerechten Stand. Die Station darf mit eingesetzter Kartusche nicht gekippt, nicht heftig bewegt und in keiner Weise transportiert werden. Die Station sollte weder in Spiegelschränken noch über Heizungen aufbewahrt, noch auf empfi ndlichen (polierten oder lackierten) Flächen abgestellt werden. Die Reinigungskartusche enthält leicht entzünd- liche Flüssigkeit. Von Zündquellen fernhalten, in der Nähe der Station nicht rauchen. Nicht längere Zeit direktem Sonnenlicht aussetzen. Die Reinigungskartusche nicht neu füllen. Verwenden Sie ausschließlich die original Reini- gungskartusche von Braun. Beschreibung Clean&Renew Station 1 Füllstands-Anzeige 2 Lift-Taste für Kartuschenwechsel 3 Kontakte Station – Rasierer 4 Start-Taste D Schnellreinigungs-Taste 5 Leuchtdioden der Reinigungsprogramme 6 Steckerbuchse 7 Reinigungskartusche Rasierer 8 Schersystem 9 Entriegelungstaste für das Schersystem STOP Deutsch 99973404_795cc_S4-50.indd 499973404_795cc_S4-50.indd 4 06.07.11 15:0106.07.11 15:015 0 «lock» Taste für den Scherkopf q Ausklappbarer Langhaarschneider w Ein-/Ausschalter e (–) Taste (sensitiv) r (+) Taste (intensiv) t Reset-Taste z Rasierer-Display u Kontakte Rasierer – Station i Steckerbuchse (Rasierer) o Reiseetui p Spezialkabel Vor der Rasur Vor dem ersten Gebrauch muss der Rasierer mit dem Spezialkabel p an das Netz angeschlossen werden oder gehen Sie wie folgt vor: Inbetriebnahme der Clean&Renew Station

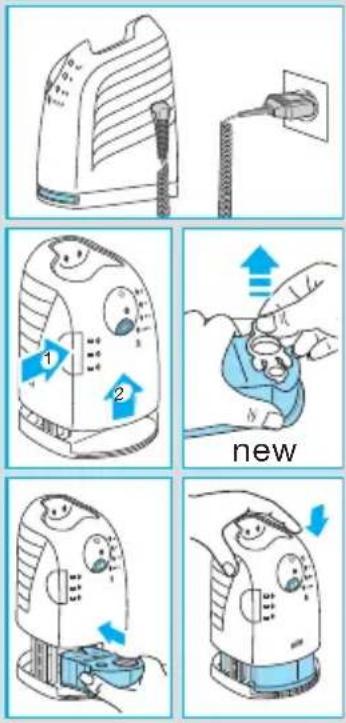

• Verbinden Sie die Steckerbuchse der Station 6 über das Spezialkabel p mit dem Netz.

• Drücken Sie die Lift-Taste 2, um das Gehäuse-Oberteil anzuheben.

• Halten Sie die Kartusche 7 auf einer ebenen, festen Unterlage.

• Ziehen Sie den Verschluss vorsichtig ab.

• Schieben Sie die Kartusche bis zum Anschlag in das Bodenfach.

• Drücken Sie das Gehäuse-Oberteil langsam nach unten, bis es einrastet. Die Füllstands-Anzeige 1 zeigt, wie viel Reini- gungsfl üssigkeit in der Kartusche ist: ausreichend Flüssigkeit vorhanden noch bis zu 7 Reinigungen möglich neue Kartusche erforderlich Laden und Reinigen des Rasierers Stellen Sie den Rasierer mit dem Kopf nach unten in die Station (die Kontakte u auf der Rasierer-Rückseite berühren dann die Kontakte 3 in der Station). Wenn erforderlich, wird der Rasierer jetzt aufgeladen. Zudem wird der Reinigungsstatus überprüft und eine der vier Leuchtdioden der Reinigungsprogramme 5 leuchtet auf: new fast cl

» der Rasierer ist sauber « » Sparprogramm – nur kurze Reini- gung erforderlich « » normale Reinigung erforderlich « » intensive Reinigung erforderlich Hat die Station eines der drei Reinigungs- programme gewählt, wird sie erst beginnen, wenn Sie die Start-Taste 4 drücken. Für beste Rasur-Ergebnisse empfehlen wir, nach jeder Rasur zu reinigen. Während das Reinigungsprogramm läuft, blinkt die entsprechende Leuchtdiode. Jedes Reinigungsprogramm besteht aus mehreren Zyklen (in denen die Reinigungsfl üssigkeit durch den Rasiererkopf gespült wird) und einer Trocknungsphase (durch Erwärmung). Die Gesamt-Reinigungszeit beträgt je nach Programm zwischen 32 und 43 Minuten. Die Reinigungsprogramme sollten nicht unter- brochen werden. Beachten Sie, dass das Scher- system während des Trocknens heiß und nass sein kann. Ist das Reinigungsprogramm beendet, leuchtet die blaue « »-Diode. Ihr Rasierer ist jetzt sauber und bereit zur Benutzung. Schnellreinigung Wenn Sie die Schnellreinigungs-Taste D drücken, wird ein Reinigungsvorgang ohne Trocknungs- phase gestartet. Dieses Programm dauert nur ca. 25 Sekunden und wird empfohlen, wenn Sie keine Zeit für eines der Komplettprogramme haben. Sollten Sie den Rasierer sofort nach Ablauf dieses Programms entnehmen, wischen Sie den Scherkopf mit einem Tuch ab, da er noch tropfen kann. Stand-by Betrieb 10 Minuten nach Beendigung des Lade- oder Reinigungsvorgangs schaltet die Station in den Stand-by Betrieb: Die Leuchtdioden an der Station werden ausgeschaltet. Rasierer-Display Das Rasierer-Display z zeigt auf der linken Seite den Akku-Ladezustand und auf der rechten Seite den Hygiene-Status des Scherkopfes an. Sechs dunkle Segmente werden auf jeder Seite angezeigt, wenn der Rasierer voll geladen und hygienisch sauber ist. Akku-Segmente: Während des Ladens oder beim Betrieb des Rasierers blinkt das entsprechende Akku-

99973404_795cc_S4-50.indd 699973404_795cc_S4-50.indd 6 06.07.11 15:0106.07.11 15:017 Segment. Bei Vollladung werden alle sechs Segmente permanent angezeigt. Die Segmente verschwinden nach und nach mit abnehmender Ladung. Restkapazitätsanzeige: Die Restkapazitätsanzeige «low» im roten Rahmen blinkt, wenn die Akku-Ladung unter 20% abgesunken ist. Die verbleibende Ladung reicht dann noch für 2–3 Rasuren. Hygiene-Segmente: Nach einer Reinigung in der Clean&Renew Station werden alle sechs Hygiene-Segmente angezeigt. Wird der Rasierer benutzt, verschwin- den die Hygiene-Segmente nach und nach und werden erst wieder vollständig angezeigt, nachdem der Rasierer in der Clean&Renew Station gereinigt wurde. Je nach Hygiene- Status wählt die Station automatisch das geeignete Reinigungsprogramm. Die Hygiene- Segmente werden jedoch nur dann wieder vollständig angezeigt, wenn der Rasierer in der Clean&Renew Station gereinigt wird, weil der Reinigungsvorgang dort hygienischer ist als unter fl ießendem Wasser. Informationen zum Laden

• Voll geladen kann der Rasierer je nach Bartstärke ca. 50 Minuten ohne Netzanschluss betrieben werden.

• Günstige Umgebungstemperatur beim Laden: 5 °C bis 35 °C. Das Gerät nicht längere Zeit Temperaturen über 50 °C aussetzen. So benutzen Sie Ihren Rasierer Persönliche Einstellung Ihres Rasierers Mit den Tasten (–)

können Sie Ihren Rasierer auf ihre persönlichen Bedürfnisse anpassen, die in den verschiedenen Gesichts- partien unterschiedlich sein können. Die drei möglichen Einstellungen werden mit der Kontrollleuchte im Ein-/Ausschalter w angezeigt:

• dunkelblau (mit viel Power bei starkem Bartwuchs)

• weiß (für gründliche Rasur auch in empfi ndlichen Bereichen des Gesichts und Halses)

normal 99973404_795cc_S4-50.indd 799973404_795cc_S4-50.indd 7 06.07.11 15:0106.07.11 15:018 Für die gründlichste und schnellste Rasur empfehlen wir die Einstellung (+). Beim Wiedereinschalten ist automatisch die zuletzt gewählte Einstellung aktiv. Rasieren Drücken Sie den Ein-/Ausschalter w, um den Rasierer einzuschalten:

• Der bewegliche Schwingkopf und die fl exiblen Scherfolien sorgen automatisch für eine optimale Anpassung an die Gesichtsform.

• Für die Rasur an engen Gesichtspartien (z.B. unter der Nase) schieben Sie die «lock» Taste 0 nach hinten, um den Schwingkopf in Winkelstellung zu fi xieren.

• Zum kontrollierten Trimmen von Schnauzbart und Haaransatz schieben Sie den ausklapp- baren Langhaarschneider («trimmer») nach oben. Tipps für eine optimale Rasur Für optimale Rasier-Ergebnisse empfehlen wir drei einfache Schritte:

1. Rasieren Sie sich immer, bevor Sie Ihr Gesicht

2. Rasierer stets im rechten Winkel (90°) zur

3. Haut straffen und gegen die Bartwuchsrich-

tung rasieren. Netzbetrieb Wenn der Akku leer ist und Sie keine Zeit für das Laden in der Clean&Renew Station haben, kann die Rasur auch direkt über das Spezialkabel vom Netz erfolgen. Reinigung Automatische Reinigung Stellen Sie den Rasierer nach jeder Rasur in die Station und verfahren Sie wie im Abschnitt «Vor der Rasur» beschrieben. Alle Reinigungs- und Ladefunktionen werden dann automatisch durchgeführt. Bei täglicher Reinigung reicht eine Kartusche für ca. 30 Reini- gungsvorgänge.

99973404_795cc_S4-50.indd 899973404_795cc_S4-50.indd 8 06.07.11 15:0106.07.11 15:019 Aus hygienischen Gründen enthält die Reini- gungsfl üssigkeit Alkohol, der sich nach dem Öffnen der Kartusche langsam verfl üchtigt. Daher sollte eine Kartusche, falls sie nicht täg- lich verwendet wird, nach ca. 8 Wochen ausge- tauscht werden. Die Reinigungsfl üssigkeit enthält ölige Substanzen, die Rückstände auf dem Scherkopf hinterlassen können. Wischen Sie eventuelle Rückstände einfach mit einem weichen Tuch ab. Manuelle Reinigung Der Scherkopf ist geeignet zur Reinigung unter fl ießendem Wasser. Achtung: Der Rasierer ist vom Anschluss- kabel zu trennen, bevor der Scherkopf mit Wasser gereinigt wird. Das Reinigen des Scherkopfs unter fl ießendem Wasser ist eine alternative Reinigungsmethode, die wir vor allem empfehlen, wenn Sie auf Reisen sind:

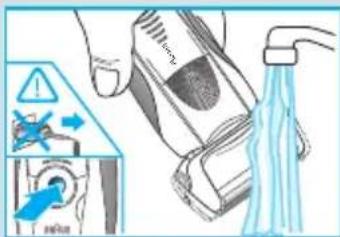

• Rasierer einschalten (kabellos) w und den Scherkopf unter heißes, fl ießendes Wasser halten. Gelegentlich Flüssigseife (ohne Scheuermittel) benutzen. Schaum vollständig abspülen und den Rasierer noch einige Sekunden laufen lassen.

• Dann den Rasierer ausschalten, die Entriege- lungstaste 9 drücken, das Schersystem 8 abnehmen und trocknen lassen.

• Bei regelmäßiger Nassreinigung sollten Sie wöchentlich einen Tropfen Leichtmaschinenöl auf der Oberfl äche des Schersystems verteilen. Alternativ können Sie den Rasierer mit der mitgelieferten Bürste reinigen:

• Rasierer ausschalten. Das Schersystem 8 abnehmen und ausklopfen. Mit der Bürste die Scherkopf-Innenseite reinigen. Das Schersystem darf nicht mit der Bürste gereinigt werden. Reinigung des Gehäuses Von Zeit zu Zeit das Gehäuse des Rasierers und der Station mit einem feuchten Tuch abwischen, insbesondere die Mulde in der Station, in der der Rasierer sitzt. oil trimm

Series 7 Series 7 99973404_795cc_S4-50.indd 999973404_795cc_S4-50.indd 9 06.07.11 15:0106.07.11 15:0110 Kartuschenwechsel Nach dem Drücken der Lift-Taste 2 zum Öffnen des Gehäuses einige Sekunden warten, bevor die gebrauchte Kartusche herausgenommen wird. Schließen Sie vor dem Entsorgen der gebrauch- ten Kartusche die Öffnungen mit dem Verschluss der neuen Kartusche, denn die gebrauchte Kartusche enthält verschmutzte Reinigungs- fl üssigkeit. So halten Sie Ihren Rasierer in Bestform Wechselanzeige für das Schersystem/Reset Um 100 % der Rasierleistung zu erhalten, wechseln Sie das Schersystem 8, wenn die Wechselanzeige auf dem Display z aufl euchtet (nach ca. 18 Monaten) oder wenn es Verschleiß- erscheinungen zeigt. Die Wechselanzeige leuchtet noch während der nächsten 7 Rasuren, um Sie an den Scher- systemwechsel zu erinnern. Danach erfolgt ein automatisches Reset der Anzeige. Wenn Sie das Schersystem gewechselt haben, drücken Sie die Reset-Taste t mindestens 3 Sekunden lang, um die Wechselanzeige manuell zurückzustellen. Dabei blinkt die Wechselanzeige zunächst noch und erlischt, sobald das Reset abgeschlossen ist. Die Wechselanzeige kann zu jeder Zeit manuell zurückgesetzt werden. Zubehör Im Handel oder beim Braun Kundendienst erhältlich:

• Reinigungskartusche Clean&Renew CCR Informationen zum Umweltschutz Dieses Gerät enthält Akkus. Im Sinne des Umweltschutzes darf dieses Gerät am Ende seiner Lebensdauer nicht mit dem Hausmüll entsorgt werden. Die Entsor- gung kann über den Braun Kundendienst oder lokal verfügbare Rückgabe- und Sammelstellen erfolgen. Die Kartusche kann im Hausmüll entsorgt werden. new old

release 70S Series 7 70S 99973404_795cc_S4-50.indd 1099973404_795cc_S4-50.indd 10 06.07.11 15:0106.07.11 15:0111 (D/A/CH: Bitte lokale Entsorgungsbestimmungen beachten). Änderungen vorbehalten. Elektrische Angaben siehe Bedruckung auf dem Spezialkabel. Problembehebung / Hilfestellung Problem: Mögliche Ursache: Selbsthilfe: RASIERER Schersystem riecht unange- nehm.

2. Reinigungskartusche

wird schon länger als 8 Wochen verwendet.

1. Bei der Nassreinigung heißes

Wasser verwenden, gelegentlich Flüssigseife (ohne Scheuermit- tel) benutzen. Zum Trocknen Schersystem vom Rasierer abnehmen.

2. Kartusche spätestens nach

8 Wochen austauschen. Akkukapazität hat sich deutlich verringert.

verschlissen und verbraucht. Bei der Rasur wird deutlich mehr Leistung gebraucht.

nass gereinigt und nicht geölt.

1. Schersystem erneuern.

2. Schersystem besonders bei

Nassreinigung regelmäßig ölen, um Verschleiß vorzubeugen. Rasierleistung hat spürbar nachgelassen.

1. Schersystem ist ver-

2. Die persönliche Ein-

stellung der Rasierlei- stung wurde ver- stellt.

3. Schersystem ist mit

Bartstaub verstopft.

1. Schersystem erneuern.

2. Für die gründlichste und

schnellste Rasur Einstellung «+» (intensiv) wählen.

3. Schersystem in heißem Wasser

mit einem Schuss Spülmittel einweichen. Danach das Schersystem gut abspülen und ausklopfen. Wenn es abgetrock- net ist, einen Tropfen Leichtma- schinenöl auf der Scherfolie verteilen. Rasierer schaltet trotz vollgela- denem Akku nach etwa 1 Minute Rasierzeit ab. Schersystem ist verschlissen und ver- braucht mehr Leistung bei der Rasur als der Motor liefern kann. Das Gerät schaltet ab. – Schersystem erneuern. – Schersystem regelmäßig ölen, insbesondere bei regelmäßiger Nassreinigung. Bei abneh- mender Ladung werden Segmente der Akkukapazitäts- anzeige über- sprungen. Schersystem ist verschlissen und verbraucht deutlich mehr Energie bei der Rasur. – Schersystem erneuern. – Schersystem besonders bei Nassreinigung regelmäßig ölen um dem Verschleiß vorzubeu- gen. 99973404_795cc_S4-50.indd 1199973404_795cc_S4-50.indd 11 06.07.11 15:0106.07.11 15:0112 Schersystem wurde vor kurzem ge- wechselt, aber Rasierer zeigt Scherteilwech- sel an. Wechselanzeige wurde nicht zurückgesetzt. – Reset-Taste mindestens 3 Sekunden lang drücken, um die Wechselanzeige zurückzu- stellen. REINIGUNGSSTATION Schersystem ist nach Beendi- gung des Reinigungspro- gramms noch feucht.

Reinigungsstation ist verstopft.

2. Reinigungskartusche

wird schon länger genutzt.

1. Abfluss unter zu Hilfenahme

eines Holzzahnstochers reini- gen. Regelmäßig die Wanne der Reinigungsstation auswischen.

2. Der Alkoholanteil der Reini-

gungsflüssigkeit hat sich ver- ringert und der Ölanteil ist dadurch höher. Störende Rück- stände einfach mit einem weichen Tuch entfernen. Reinigung startet nicht wenn die Starttaste gedrückt wird.

1. Rasierer steht nicht

richtig in der Reini- gungsstation.

2. Reinigungskartusche

enthält zu wenig Reinigungsflüssigkeit (Anzeige ist rot).

3. Gerät befindet sich

im Stand-by Betrieb.

1. Rasierer noch mal richtig ein-

stellen (Kontakte des Rasierers müssen Kontakte in der Station berühren).

2. Neue Reinigungskartusche ein-

3. Starttaste erneut drücken.

Verbrauch der Reinigungs- flüssigkeit ist merklich erhöht. Der Abfluss der Reinigungsstation ist verstopft. – Abfluss unter zu Hilfenahme eines Holzzahnstochers reinigen – Regelmäßig die Wanne der Reinigungsstation auswischen. Garantie Als Hersteller übernehmen wir für dieses Gerät – nach Wahl des Käufers zusätzlich zu den gesetzlichen Gewährleistungsansprüchen gegen den Verkäufer – eine Garantie von 2 Jahren ab Kaufdatum. Innerhalb dieser Garantiezeit beseitigen wir nach unserer Wahl durch Reparatur oder Austausch des Gerätes unentgeltlich alle Mängel, die auf Material- oder Herstellungsfehlern beruhen. Die Garantie kann in allen Ländern in Anspruch genommen werden, in denen dieses Braun Gerät von uns autorisiert verkauft wird. Von der Garantie sind ausgenommen: Schäden durch unsachgemäßen Gebrauch (Knickstellen an der Scherfolie, Bruch), normaler Verschleiß (z.B. Scherfolie oder Klingenblock) sowie Mängel, die den Wert oder die Gebrauchstauglichkeit des Gerätes nur unerheblich beeinfl ussen. Bei Eingriffen durch nicht von uns autorisierte Braun Kundendienstpartner sowie bei Verwendung anderer als Original Braun Ersatzteile erlischt die Garantie. Im Garantiefall senden Sie das Gerät mit Kaufbeleg bitte an einen autorisierten Braun Kundendienstpartner. Die Anschrift fi nden Sie unter www.service.braun. com oder können Sie kostenlos unter 00800/27 28 64 63 erfragen. 99973404_795cc_S4-50.indd 1299973404_795cc_S4-50.indd 12 06.07.11 15:0106.07.11 15:0113 Our products are designed to meet the highest standards of quality, functionality and design. We hope you enjoy your new Braun Shaver. Warning Your shaving system is provided with a special cord set, which has an integrated Safety Extra Low Voltage power supply. Do not exchange or tamper with any part of it, otherwise there is risk of an electric shock. This appliance is not intended for use by children or persons with reduced physical, sensory or mental capabilities, unless they are supervised by a person responsible for their safety. In general, we recommend that you keep the appliance out of reach of children. Children should be supervised to ensure that they do not play with the appliance. To prevent the cleaning fl uid from leaking, ensure that the Clean&Renew station is placed on a fl at surface. When a cleaning cartridge is installed, do not tip, move suddenly or transport the station in any way as cleaning fl uid might spill out of the cartridge. Do not place the station inside a mirror cabinet, nor over a radiator, nor place it on a polished or lacquered surface. The cleaning cartridge contains a highly fl ammable liquid so keep it away from sources of ignition. Do not smoke near the station. Do not expose to direct sunlight for long periods of time. Do not refi ll the cartridge and use only original Braun refi ll cartridges. Description Clean&Renew station 1 Cleaning fl uid display 2 Lift button for cartridge exchange 3 Station-to-shaver contacts 4 Start button D Fast clean button 5 Cleaning program indicators 6 Station power socket 7 Cleaning cartridge Shaver 8 Foil & Cutter cassette 9 Cassette «release» button 0 Shaver head «lock» switch q Pop-out long hair trimmer STOP English 99973404_795cc_S4-50.indd 1399973404_795cc_S4-50.indd 13 06.07.11 15:0106.07.11 15:0114 w On/off switch e (–) setting button (sensitive) r (+) setting button (intensive) t Reset button z Shaver display u Shaver-to-station contacts i Shaver power socket o Travel case p Special cord set Before shaving Prior to fi rst use you must connect the shaver to an electrical outlet using the special cord set p or alternatively proceed as below. Installing the Clean&Renew station
