BEDIENUNGSANLEITUNG GPP 5400 M T.I.P.

Originalgebrauchsanweisung Gartenpumpe Az eredeti használati útmutató fordítása Kerti szivattyú Translation of original operating instructions Garden pump Tłumaczenie oryginalnej instrukcji obsługi Pompa ogrodowa Traduction du mode d’emploi d’origine Pompe de jardin Originalni prijevod uputa za uporabu Vrtna crpka Traduzione istruzioni per l‘uso originali Pompa da giardino Превод на оригинално ръководство за експлоатация Градинска помпа Traducción de las instrucciones de uso originales Bomba para jardín GPP 2100 M und GPP 5400 M GPP 2100 M GPP 5400 M GPP 5400 MEG-Konformitätserklärung Wir, die Firma T.I.P. Technische Industrie Produkte GmbH, Siemensstr. 17, D-74915 Waibstadt, erklären unter alleiniger Verantwortung, dass die unten genannten Produkte die grundlegenden Anforderungen der nachfolgend aufgeführten EU- Richtlinien - und aller nachfolgenden Änderungen - erfüllen: 2014/35EU, 2014/30EU, 2000/14/EC, 2011/65/EU.

Dokumentationsbevollmächtigter: Peter Haaß T.I.P. Technische Industrie Produkte GmbH Siemensstraße 17 D - 74915 Waibstadt [e-mail]

Waibstadt, 05.01.2022 T.I.P. Technische Industrie Produkte GmbH

Peter Haaß - Leiter Produktmanagement -Originalgebrauchsanweisung

• Liebe Kundin, lieber Kunde, Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes von T.I.P.! Wie alle unsere Erzeugnisse wurde auch dieses Produkt auf der Grundlage neuester technischer Er- kenntnisse entwickelt. Herstellung und Montage des Gerätes erfolgten auf der Basis modernster Pumpentechnik und unter Verwendung zuverlässigster elektrischer bzw. elektronischer und mechani- scher Bauteile, so dass eine hohe Qualität und lange Lebensdauer Ihres neuen Produkts gewährleis- tet sind. Damit Sie alle technischen Vorzüge nützen können, lesen Sie bitte die Gebrauchsanweisung sorgfältig durch. Erläuternde Abbildungen befinden sich als Anhang am Ende der Gebrauchsanwei- sung. Wir wünschen Ihnen viel Freude mit Ihrem neuen Gerät. Inhaltsverzeichnis 1. Allgemeine Sicherheitshinweise p. 1
• 2. Einsatzgebiet p. 2
• 3. Technische Daten p. 2
• 4. Lieferumfang p. 3
• 5. Installation p. 3
• 6. Elektrischer Anschluss p. 4
• 7. Inbetriebnahme p. 5
• 8. Automatisierung mit Spezialzubehör p. 6
• 9. Wartung und Hilfe bei Störfällen p. 6
• 10. Garantie p. 7
• 11. Bestellung von Ersatzteilen p. 8
• 12. Service Anhang: Abbildungen p. 8

1. Allgemeine Sicherheitshinweise

Lesen Sie diese Gebrauchsanweisung bitte sorgfältig durch und machen sich mit den Bedienelemen- ten und dem ordnungsgemäßen Gebrauch dieses Produktes vertraut. Wir haften nicht für Schäden, die in Folge einer Missachtung von Anweisungen und Vorschriften dieser Gebrauchsanweisung verur- sacht werden. Schäden in Folge einer Missachtung von Anweisungen und Vorschriften dieser Ge- brauchsanweisung fallen nicht unter Garantieleistungen. Bewahren Sie diese Gebrauchsanweisung gut auf und legen sie bei der Weitergabe des Gerätes bei. Mit dem Inhalt dieser Gebrauchsanweisung nicht vertraute Personen dürfen dieses Gerät nicht benutzen. Die Pumpe darf nicht von Kindern benutzt werden. Die Pumpe kann von Personen mit reduzierten physischen, sensorischen oder men- talen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Das Gerät und seine Anschlussleitung sind von Kindern fernzuhalten. Die Pumpe darf nicht benutzt werden, wenn sich Personen oder Tiere im Wasser aufhalten. Die Pumpe muss über eine Fehlerstrom-Schutzeinrichtung (RCD / FI-Schalter) mit einem Bemessungsfehlerstrom von nicht mehr als 30 mA versorgt werden. Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden. Hinweise und Anweisungen mit folgenden Symbolen sind besonders zu beachten: 1Originalgebrauchsanweisung

Eine Missachtung dieser Anweisung ist mit der Gefahr eines Personen- und/oder Sachschadens verbunden.

Eine Missachtung dieser Anweisung ist mit der Gefahr eines elektrischen Schlages verbunden, der zu Personen- und/oder Sachschäden führen kann.

Überprüfen Sie das Gerät auf Transportschäden. Im Falle eines Schadens muss der Einzelhändler unverzüglich - spätestens aber innerhalb von 8 Tagen ab Kaufdatum - benachrichtigt werden.

Gartenpumpen von T.I.P. sind höchst effiziente, Elektropumpen zur Förderung von klarem, sauberem oder mäßig verschmutztem Wasser, welches Festkörper bis zu der in den technischen Daten genann- ten maximalen Größe enthält. Diese hochwertigen Produkte mit ihren überzeugenden Leistungsdaten wurden für vielfältige Zwecke der Bewässerung, Entwässerung, Wasserförderung sowie zur Weiterlei- tung von Wasser mit Druck entwickelt. Zu den typischen Einsatzgebieten von Gartenpumpen zählen: Befüllung oder Entleerung von Vorrats- behältern, Becken und Teichen; Wasserförderung aus Brunnen oder Zisternen; Abspülen von Terras- sen oder Gehwegen. Das Gerät ist nicht geeignet für den Einsatz in Schwimmbecken. Die Gartenpumpen von T.I.P. wurden für die private Nutzung und nicht für industrielle Zwecke oder zum Dauerumwälzbetrieb entwickelt.

Die Pumpe eignet sich nicht zur Förderung von Salzwasser, Fäkalien, entflammba- ren, ätzenden, explosiven oder anderen gefährlichen Flüssigkeiten. Die Förderflüs- sigkeit darf die bei den technischen Daten genannte Höchst- bzw. Mindesttempera- tur nicht über- bzw. unterschreiten.

Modell GPP 2100 M GPP 5400 M Netzspannung / Frequenz 230 V~ 50 Hz 230 V~ 50 Hz Nennleistung 550 Watt 750 Watt Schutzart IP44 IP44 Sauganschluss IG 30,93 mm (1“) IG 30,93 mm (1“) Druckanschluss IG 30,93 mm (1“) IG 30,93 mm (1“) Max. Fördermenge (Q max

Max. Druck 3,5 bar 3,4 bar Max. Förderhöhe (H max

35 m 34 m Max. Ansaughöhe 8 m 8 m Min. Umgebungstemperatur 0 °C 2 °C Max. Umgebungstemperatur 40 °C 40 °C Min. Temperatur der gepumpten Flüssigkeit 3 °C 2 °C Max. Temperatur der gepumpten Flüssigkeit (T max

40 °C 60 °C Max. Anlasshäufigkeit in einer Stunde 6, gleichmäßig verteilt 10, gleichmäßig verteilt Länge Anschlusskabel 1,5 m 1,2 m Kabelausführung H07RN-F H05RN-F Gewicht (netto) 5,4 kg 12,1 kg Garantierter Schallleistungspegel (L

81 dB 80 dB Gemessener Schallleistungspegel (L

Die Werte wurden ermittelt bei freiem, unreduziertem Ein- und Auslass In Übereinstimmung mit der Vorschrift EN 12639 erzielte Geräuschemissionswerte. Messmethode nach EN ISO 3744. 2Originalgebrauchsanweisung

Im Lieferumfang dieses Produkts sind enthalten: Eine Pumpe mit Anschlusskabel, eine Gebrauchsanweisung. Überprüfen Sie den Lieferumfang auf Vollständigkeit. Je nach Anwendungszweck kann weiteres Zubehör erforderlich sein (siehe Kapitel „Installation“, „Automatisierung mit Spezialzubehör und „Bestellung von Ersatzteilen“). Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Entsorgen Sie Verpackungsmaterialien umweltgerecht.

5.1. Allgemeine Hinweise zur Installation

Während der gesamten Installation darf das Gerät nicht ans Stromnetz angeschlos- sen sein.

Diese Pumpe ist nicht selbstansaugend, dies bedeutet, dass der Ansaugschlauch und das Pumpengehäuse stets vollständig mit Wasser gefüllt sein muss damit die Pumpe arbeiten kann.

Die Pumpe muss an einem trockenen Ort aufgestellt werden, wobei die Umgebungs- temperatur 40 °C nicht überschreiten und 0 °C nicht unterschreiten darf. Die Pumpe und das gesamte Anschlusssystem müssen vor Frost und Wettereinflüssen ge- schützt werden.

Bei der Aufstellung des Gerätes muss darauf geachtet werden, dass der Motor aus- reichend belüftet ist.

Die Pumpe sollte generell für den Betrieb fest installiert werden. Das heißt, auf einer geeigneten stabilen und ebenen Auflagefläche mit entsprechenden Schrauben be- festigt werden. Zur Reduzierung von Schwingungen empfiehlt es sich, Antivibrati- onsmaterial - z. B. eine Gummischicht - zwischen der Pumpe und der Auflagefläche einzufügen.

Bei Festinstallationen ist beim elektrischen Anschluss darauf zu achten, dass der Stecker gut zugänglich und sichtbar ist.

Alle Anschlussleitungen müssen absolut dicht sein, da undichte Leitungen die Leistung der Pumpe beeinträchtigen und erhebliche Schäden herbeiführen können. Dichten Sie deshalb unbedingt die Gewindeteile der Leitungen untereinander und die Verbindung zur Pumpe mit Teflonband ab. Nur die Verwendung von Dichtungsmaterial wie Teflonband stellt sicher, dass die Montage luftdicht erfolgt. Vermeiden Sie beim Anziehen von Verschraubungen übermäßige Kraft, die zu Beschädigungen füh- ren kann. 5.2. Installation / Entlüften der Pumpe

1. Es ist eine Ansaugleitung inklusive Fußventil mit Rückschlagklappe dringend erforderlich.

2. Die Ansaugleitung muss vor der Installation komplett mit Wasser befüllt werden.

3. Ansaugleitung muss entlüftet sein – also mit Wasser komplett befüllt.

4. Ansaugleitung mittels Teflonband komplett dicht an der Pumpe montieren.

5. Pumpengehäuse vollständig mit Wasser befüllen.

6. Wenn alle Komponenten entlüftet und mit Wasser befüllt sind, ist die Pumpe betriebsbereit.

Bei Nichtbeachtung dieser Installationsanleitungen kann kein reibungsloses Arbeiten gewährleistet werden. Außerdem könnte es zu erheblichen Schäden an der Pumpe führen.

Achten Sie beim Verlegen der Anschlussleitungen darauf, dass kein Gewicht sowie keine Schwingun- gen oder Spannungen auf die Pumpe einwirken. Außerdem dürfen die Anschlussleitungen keine Kni- cke oder ein Gegengefälle aufweisen. 3Originalgebrauchsanweisung

Beachten Sie bitte auch die Abbildungen, die sich als Anhang am Ende dieser Gebrauchsanweisung befinden. Die Zahlen und anderen Angaben, die in den nachfolgenden Ausführungen in Klammern genannt sind, beziehen sich auf diese Abbildungen. 5.3. Installation der Ansaugleitung

Der Eingang der Ansaugleitung muss über ein Rückschlagventil mit Ansaugfilter ver- fügen.

Benutzen Sie eine Ansaugleitung (2), die den gleichen Durchmesser hat wie der Sauganschluss (1) der Pumpe. Bei einer Ansaughöhe (HA) von mehr als 4 m empfiehlt sich allerdings die Verwendung eines um 25 % größeren Durchmessers - mit entsprechenden Verengungsstücken bei den Anschlüs- sen. Der Eingang der Ansaugleitung muss über ein Rückschlagventil (3) mit Ansaugfilter (4) verfügen. Der Filter hält im Wasser befindliche gröbere Schmutzpartikel fern, welche die Pumpe oder das Leitungs- system verstopfen oder beschädigen können. Das Rückschlagventil verhindert ein Entweichen des Drucks nach dem Abschalten der Pumpe. Außerdem vereinfacht es die Entlüftung der Ansaugleitung durch Einfüllen von Wasser. Das Rückschlagventil mit Ansaugfilter - also der Eingang der Ansauglei- tung - muss sich mindestens 0,3 m unterhalb der Oberfläche der zu pumpenden Flüssigkeit befinden (HI). Dies verhindert, dass Luft angesaugt wird. Außerdem ist auf ausreichenden Abstand der Ansaug- leitung zum Grund und zu Ufern von Bachläufen, Flüssen, Teichen, etc. zu achten, um das Ansaugen von Steinen, Pflanzen, etc. zu vermeiden. 5.4. Installation der Druckleitung Die Druckleitung (11) befördert die Flüssigkeit, die gefördert werden soll, von der Pumpe zur Entnah- mestelle. Zur Vermeidung von Strömungsverlusten empfiehlt sich die Verwendung einer Druckleitung, die mindestens den gleichen Durchmesser hat wie der Druckanschluss (5) der Pumpe. Gleich nach dem Pumpenausgang sollten Sie die Druckleitung mit einem Rückschlagventil (6) ausstatten, um die Pumpe vor Beschädigungen durch Druckstöße zu bewahren. Zur Erleichterung von Wartungsarbeiten empfiehlt sich außerdem die Installation eines Absperrventils (7) hinter Pumpe und Rückschlagventil. Dies hat den Vorteil, dass bei einer Demontage der Pumpe durch Schließen des Absperrventils die Druckleitung nicht leerläuft. 5.5. Benutzung der Pumpe an Gartenteichen und ähnlichen Orten

Der Gebrauch der Pumpe an Gartenteichen und ähnlichen Orten ist grundsätzlich nur dann erlaubt, wenn sich keine Personen in Kontakt mit dem Wasser befinden.

Zur Benutzung an Gartenteichen oder ähnlichen Orten muss die Pumpe über einen Fehlerstrom- schutzschalter (FI-Schalter) mit einem Nennfehlerstrom ≤ 30 mA betrieben werden (DIN VDE 0100- 702 und 0100-738). Der Einsatz an solchen Orten ist grundsätzlich nur dann gestattet, wenn die Pumpe stand- und über- flutungssicher in einem Mindestabstand von zwei Metern vom Gewässerrand aufgestellt und mit einer stabilen Halterung gegen die Gefahr des Hineinfallens geschützt ist. Dabei ist das Gerät an den dafür vorgesehenen Fixierungspunkten durch Schrauben fest mit dem Untergrund zu verbinden (siehe Kapi- tel „Festinstallation“). In Österreich muss der elektrische Anschluss der ÖVE-EM 42, T2 (2000)/1979 § 22 gemäß § 2022.1 entsprechen. Danach dürfen Pumpen zum Gebrauch an Schwimmbecken und an Gartenteichen nur über einen Trenntransformator betrieben werden. Bitte fragen Sie Ihren Elektrofachbetrieb, ob die jeweils genannten Vorraussetzungen bei Ihnen erfüllt sind.

6. Elektrischer Anschluss

Das Gerät verfügt über ein Netzanschlusskabel mit Netzstecker. Netzanschlusskabel und Netzstecker dürfen nur durch Fachpersonal ausgetauscht werden, um Gefährdungen zu vermeiden. Tragen Sie die Pumpe nicht am Netzanschlusskabel, und benutzen Sie es nicht, um den Netzstecker aus der Steckdose zu ziehen. Schützen Sie Netzstecker und Netzanschlusskabel vor Hitze, Öl und scharfen Kanten. 4Originalgebrauchsanweisung

Die bei den technischen Daten genannten Werte müssen der vorhandenen Netz- spannung entsprechen. Die für die Installation verantwortliche Person muss sicher- stellen, dass der elektrische Anschluss über eine den Normen entsprechende Er- dung verfügt.

Der elektrische Anschluss muss mit einem hoch empfindlichen Fehlerstromschutz- schalter (FI-Schalter) ausgestattet sein: ∆ = 30 mA (DIN VDE 0100-739).

Verwenden Sie nur ein Verlängerungskabel dessen Querschnitt (3 x 1,0 mm²) und Gummi-Ummantelung mindestens dem der Anschlussleitung des Gerätes entspricht (siehe „Technische Daten“, Kabelausführung) und mit dem entsprechenden Kurzzei- chen nach VDE gekennzeichnet ist. Netzstecker und Kupplungen müssen spritzwas- sergeschützt sein.

Beachten Sie bitte auch die Abbildungen, die sich als Anhang am Ende dieser Gebrauchsanweisung befinden. Die Zahlen und anderen Angaben, die in den nachfolgenden Ausführungen in Klammern genannt sind, beziehen sich auf diese Abbildungen.

Bei der ersten Inbetriebnahme ist unbedingt darauf zu ach- ten, dass das Pumpengehäuse und der Ansaugschlauch vollständig entlüftet - also mit Wasser befüllt - ist. Unterbleibt diese Entlüftung, saugt die Pumpe die Förderflüssigkeit nicht an. Es ist somit dringend notwendig, die Ansaugleitung und das Pumpengehäuse zu entlüften bzw. mit Wasser zu befüllen.

Die Pumpe darf nur in dem Leistungsbereich verwendet werden, der auf dem Ty- penschild genannt ist.

Das Trockenlaufen - Betrieb der Pumpe, ohne Wasser zu fördern - muss verhindert werden, da Wassermangel zum Heißlaufen der Pumpe führt. Dies kann zu erhebli- chen Schäden am Gerät führen. Außerdem befindet sich dann sehr heißes Wasser im System, so dass die Gefahr von Verbrühungen besteht. Ziehen Sie bei heißgelau- fener Pumpe den Netzstecker, und lassen Sie das System abkühlen.

Verhindern Sie das Einwirken direkter Feuchtigkeit auf die Pumpe (z.B. beim Betrieb von Beregnern). Setzen Sie die Pumpe nicht dem Regen aus. Achten Sie darauf, dass sich keine tropfenden Anschlüsse über der Pumpe befinden. Benutzen Sie die Pumpe nicht in nasser oder feuchter Umgebung. Stellen Sie sicher, dass sich Pum- pe und elektrische Steckverbindungen in überflutungssicherem Bereich befinden.

Die Pumpe darf nicht arbeiten, wenn der Zufluss geschlossen ist.

Es ist absolut verboten, mit den Händen in die Öffnung der Pumpe zu greifen, wenn das Gerät an das Stromnetz angeschlossen ist.

Bei jeder Inbetriebnahme muss genauestens darauf geachtet werden, dass die Pumpe sicher und standfest aufgestellt wird. Das Gerät ist stets auf ebenem Untergrund und in aufrechter Position zu platzieren. Unterziehen Sie die Pumpe vor jeder Benutzung einer Sichtprüfung. Dies gilt insbesondere für die Netzanschlussleitung und den Netzstecker. Achten Sie auf den festen Sitz aller Schrauben und den einwandfreien Zustand aller Anschlüsse. Eine beschädigte Pumpe darf nicht benutzt werden. Im Schadensfall muss die Pumpe vom Fachservice überprüft werden. Bei der ersten Inbetriebnahme muss das Pumpengehäuse (8) vollständig entlüftet sein. Füllen Sie deshalb das Pumpengehäuse (8) durch die Einfüllöffnung (9) vollständig mit Wasser. Überprüfen Sie, dass keine Sickerverluste auftreten. Schließen Sie die Einfüllöffnung wieder luftdicht. Es ist sehr wich- tig die Ansaugleitung (2) zu entlüften – also mit Wasser zu befüllen. 5Originalgebrauchsanweisung

Öffnen Sie nach dieser Befüllung vorhandene Absperrvorrichtungen in der Druckleitung (7), z.B. einen Wasserhahn, damit beim Ansaugvorgang die Luft entweichen kann. Stecken Sie den Netzstecker in eine 230-V-Wechselstromsteckdose. Setzen Sie danach die Pumpe durch Betätigen des Ein-/Ausschalters (nur GPP 5400 M) in Betrieb. Wenn die Flüssigkeit gleichmäßig und ohne Luftgemisch gefördert wird, ist das System betriebsbereit. Zum Abstellen der Pumpe ist wiederum der Ein-/Ausschalter zu betätigen (nur GPP 5400 M). Vorhandene Absperrvorrichtungen in der Druckleitung können dann wieder geschlossen werden. Wenn die Pumpe längere Zeit außer Betrieb war, müssen für eine erneute Inbetriebsetzung die be- schriebenen Vorgänge wiederholt werden. Die Elektropumpen der Serie T.I.P. verfügen über einen integrierten thermischen Motorschutz. Bei Überlastung schaltet sich der Motor selbst aus und nach erfolgter Abkühlung wieder an. Mögliche Ur- sachen und deren Behebung sind im Abschnitt „Wartung und Hilfe bei Störfällen“ genannt.

8. Automatisierung mit Spezialzubehör

Dieses Modell verfügt über den notwendigen Druck, um bei Bedarf eine Automatisierung vorzuneh- men. Automatisierung bedeutet, dass sich die geförderte Flüssigkeit wie aus der Wasserleitung nut- zen lässt: Durch einfaches Öffnen oder Schließen von Wasserhähnen oder anderen Verbrauchern. Zur Automatisierung benötigen Sie ein elektronisches oder mechanisches Steuerungssystem, wel- ches sich sehr einfach und mit wenigen Handgriffen installieren lässt. Einige Steuerungssysteme bie- ten als weiteren Vorzug einen sehr wirksamen Schutz vor Schäden durch Trockenlauf, da sie bei Wassermangel die Pumpe abschalten. Besonders zuverlässige und bewährte Steuerungssysteme führen wir als Zubehör. Detaillierte Aus- künfte finden Sie unter www.tip-pumpen.de oder erteilt Ihr Fachhändler.

9. Wartung und Hilfe bei Störfällen

Vor Wartungsarbeiten muss die Pumpe vom Stromnetz getrennt werden. Bei nicht erfolgter Trennung vom Stromnetz besteht u. a. die Gefahr des unbeabsichtigten Startens der Pumpe.

Wir haften nicht für Schäden, die auf unsachgemäßen Reparaturversuchen beruhen. Schäden in Folge unsachgemäßer Reparaturversuche führen zu einem Erlöschen al- ler Garantieansprüche.

Regelmäßige Wartung und sorgsame Pflege reduzieren die Gefahr möglicher Betriebsstörungen und tragen dazu bei, die Lebensdauer Ihres Gerätes zu verlängern. Wird die Pumpe längere Zeit nicht benutzt, sollte sie völlig entleert werden. Die Pumpe kann über die Ansaugöffnung (1) komplett entleert werden. Spülen Sie danach die Pumpe mit sauberem Wasser aus. Lassen Sie den Pumpenkörper gut austrocknen, um Schäden durch Korrosion vorzubeugen. Bei Frost kann in der Pumpe verbliebenes Wasser durch Einfrieren erhebliche Schäden verursachen. Lagern Sie die Pumpe an einem trockenen, frostsicheren Ort. Überprüfen Sie bei Betriebsstörungen zunächst, ob ein Bedienungsfehler oder eine andere Ursache vorliegt, die nicht auf einen Defekt des Gerätes zurückzuführen ist - wie beispielsweise Stromausfall. In der folgenden Liste sind einige eventuelle Störungen des Geräts, mögliche Ursachen und Tipps zu deren Behebung genannt. Alle genannten Maßnahmen dürfen nur durchgeführt werden, wenn die Pumpe vom Stromnetz getrennt ist. Falls Sie eine Störung nicht selbst beheben können, wenden Sie sich bitte an den Kundendienst bzw. an Ihre Verkaufsstelle. Weitergehende Reparaturen dürfen nur von Fachpersonal durchgeführt werden. Beachten Sie bitte unbedingt, dass bei Schäden in Folge un- sachgemäßer Reparaturversuche alle Garantieansprüche erlöschen und wir für daraus resultierende Schäden nicht haften. Störung Mögliche Ursache Behebung

Pumpe fördert keine Flüssigkeit, der Mo- tor läuft nicht.

Kein Strom vorhanden.

Thermischer Motorschutz hat sich einge- schaltet. Kondensator ist defekt. Motorwelle blockiert.

Mit einem GS-gerechten Gerät überprüfen, ob Spannung vorhanden ist (Sicherheitshinweise beachten!). Überprüfen, ob der Stecker richtig eingesteckt ist. Pumpe vom Stromnetz trennen, System abküh- len lassen, Ursache beheben. An den Kundendienst wenden. Ursache überprüfen und die Pumpe von der Blockierung befreien.

6Originalgebrauchsanweisung

Störung Mögliche Ursache Behebung

Der Motor läuft, aber die Pumpe fördert keine Flüssigkeit.

Das Pumpengehäuse ist nicht mit Flüssigkeit befüllt. Eindringen von Luft in die Ansaugleitung.

Ansaughöhe und/oder Förderhöhe zu hoch.

Das Pumpengehäuse mit Flüssigkeit befüllen (siehe Abschnitt „Inbetriebnahme“). Überprüfen und sicherstellen, dass: die Ansaugleitung und alle Verbindungen dicht sind. der Eingang der Ansaugleitung inkl. Rück-schlagventil in die Förderflüssigkeit eingetaucht ist. das Rückschlagventil mit Ansaugfilter dicht schließt und nicht blockiert ist. entlang der Ansaugleitungen keine Siphons, Knicke, Gegengefälle oder Verengungen vor-handen sind. Änderung der Installation, so dass Ansaughöhe und/oder Förderhöhe den max. Wert nicht überschreiten.

Die Pumpe bleibt nach einer kurzen Betriebszeit stehen, weil sich der thermi-sche Motorschutz eingeschaltet hat.

Der elektrische Anschluss stimmt nicht mit den Angaben überein, die auf dem Typenschild genannt sind. Festkörper verstopfen die Pumpe oder An-saugleitung. Flüssigkeit ist zu dickflüssig. Temperatur der Flüssigkeit oder Umgebung ist zu hoch.

Mit einem GS-gerechten Gerät die Spannung auf den Leitungen des Anschlusskabels kontrol-lieren (Sicherheitshinweise beachten!). Verstopfungen entfernen. Pumpe nicht geeignet für diese Flüssigkeit. Ge-gebenenfalls Flüssigkeit verdünnen. Darauf achten, dass die Temperatur der ge-pumpten Flüssigkeit und der Umgebung nicht die maximal gestatteten Werte überschreiten.

Die Pumpe erreicht nicht den gewünsch-ten Druck.

Siehe Punkt 2.2. Laufrad abgenutzt.

Siehe Punkt 2.2. An den Kundendienst wenden.

T.I.P. garantiert dem privaten Endkunden (im Folgenden „Kunde“), nicht hingegen dem gewerblichen Nutzer, nach Maßgabe der nachfolgenden Bestimmungen, dass das vom Kunden innerhalb der Bundesrepublik Deutsch- land gekaufte Gerät innerhalb eines Zeitraums von 2 Jahren frei von Material- oder Verarbeitungsfehlern sein wird. Die vertraglichen oder gesetzlichen Rechte des Kunden gegenüber dem jeweiligen Verkäufer werden durch diese Garantie nicht berührt. Insbesondere werden die gesetzlichen Mängelrechte durch die Garantie nicht ein- geschränkt. Die Garantiezeit beginnt mit dem Tag des Kaufs des Gerätes durch den Kunden, zu nachfolgenden Bedingungen:

I. Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Verarbeitungsfehler zurückzuführen sind,

kostenlos beseitigt. Reklamationen sind unmittelbar nach Feststellung schriftlich zu melden.

II. Ansprüche aus dieser Garantie bestehen nur, wenn das Produkt keine Schäden oder Verschleißerscheinungen

aufweist, die durch eine von der normalen Bestimmung oder Vorgaben der Gebrauchsanweisung von T.I.P. ab- weichende Benutzung verursacht worden sind. Keine Garantie besteht insbesondere: - Bei unsachgemäßer Behandlung und bei eigenen Veränderungen am Gerät - Bei mechanischer Beschädigung des Gerätes von außen und Transportschäden - Bei üblicher Abnutzung von Verschleißteilen, wie z.B. Laufrad und Gleitringdichtungen - Bei Schäden, die auf höhere Gewalt, Wasser, Blitzschlag, Überspannung zurückzuführen sind - Bei Missachtung der Gebrauchsanweisung und Bedienungsfehlern - Wenn das Gerät keinen technischen Defekt aufweist

III. Die vom Kunden geltend gemachten Fehler wird T.I.P. nach eigenem Ermessen auf seine Kosten durch Repa-

ratur oder Lieferung neuer oder generalüberholter Teile beheben bzw. das Gerät austauschen. Ausgetauschte Teile gehen in das Eigentum von T.I.P. über. Nach Ablauf der Garantie anfallende Reparaturen sind kostenpflich- tig.

IV. Weitergehende Ansprüche oder eine weitergehende Haftung bestehen auf Grund der Garantie nicht, es sei

denn zwingende gesetzliche Haftungsvorschriften kommen zur Anwendung, wie zum Beispiel das Produkthaf- tungsgesetz, in Fällen des Vorsatzes und der groben Fahrlässigkeit sowie wegen Verletzung des Lebens, des Körpers oder der Gesundheit durch T.I.P.. Von T.I.P. erbrachte Garantieleistungen verlängern die Garantiefrist nicht, auch hinsichtlich eventuell ausge- tauschter Komponenten. Die Garantieverpflichtung erlischt im Falle des Weiterverkaufs durch den Kunden.

V. Der Garantieanspruch ist vom Kunden durch Vorlage der Kaufquittung nachzuweisen, welche dem Gerät bei

Rücksendung beizulegen ist. Ohne gültige Kaufquittung ist eine kostenfreie Reklamationsbearbeitung im Zuge dieser Herstellergarantie nicht möglich. 7Originalgebrauchsanweisung

VI. Besondere Hinweise zur Geltendmachung der Garantie:

1. Sollte Ihr Gerät nicht mehr richtig funktionieren, überprüfen Sie bitte zunächst, ob ein Bedienungsfehler oder

eine Ursache vorliegt, die nicht auf einen Defekt des Gerätes zurückzuführen ist.

2. Falls Sie Ihr defektes Gerät zur Reparatur bringen oder einsenden, fügen Sie bitte auf jeden Fall folgende Un-

terlagen bei: − Kaufquittung. − Beschreibung des aufgetretenen Defekts (eine möglichst genaue Beschreibung erleichtert eine zügige Reparatur).

3. Bevor Sie Ihr defektes Gerät zur Reparatur bringen oder einsenden, entfernen Sie bitte alle hinzugefügten

Anbauteile, die nicht dem Originalzustand des Gerätes entsprechen. Sollten bei der Rückgabe des Gerätes solche Anbauteile fehlen, übernehmen wir dafür keine Haftung.

4. Das beim Garantiegeber T.I.P. einzusendende Paket ist durch den Kunden ordnungsgemäß zu frankieren.

5. Die Einsendung des Geräts zur Reparatur und die Geltendmachung der Rechte aus dieser Garantie erfolgen

beim Garantiegeber T.I.P.. Name und Anschrift des Garantiegebers T.I.P. befinden sich unter „12.Service“ der vorliegenden Gebrauchsanweisung.

11. Bestellung von Ersatzteilen

Die schnellste, einfachste und preiswerteste Möglichkeit, Ersatzteile zu bestellen, erfolgt über das In- ternet. Unsere Webseite www.tip-pumpen.de verfügt über einen komfortablen Ersatzteile-Shop, wel- cher mit wenigen Klicks eine Bestellung ermöglicht. Darüber hinaus veröffentlichen wir dort umfas- sende Informationen und wertvolle Tipps zu unseren Produkten und Zubehör, stellen neue Geräte vor und präsentieren aktuelle Trends und Innovationen im Bereich Pumpentechnik.

Bei Garantieanspruch oder Störungen wenden Sie sich bitte an: T.I.P. Technische Industrie Produkte GmbH Reparaturservice und Ersatzteilversand Siemensstraße 17 D-74915 Waibstadt Tel.: + 49 (0) 7263 / 9125 0 Fax: + 49 (0) 7263 / 9125 25 E-Mail: [e-mail]

Eine aktuelle Bedienungsanleitung als PDF-Datei kann bei Bedarf per E-Mail unter: [e-mail] angefordert werden.

Nur für EU-Länder Werfen Sie Elektrogeräte nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Bei Fragen wenden Sie sich bitte an ihr örtliches Entsorgungsunternehmen. 8Translation of original operating instructions

71Anhang: Abbildungen

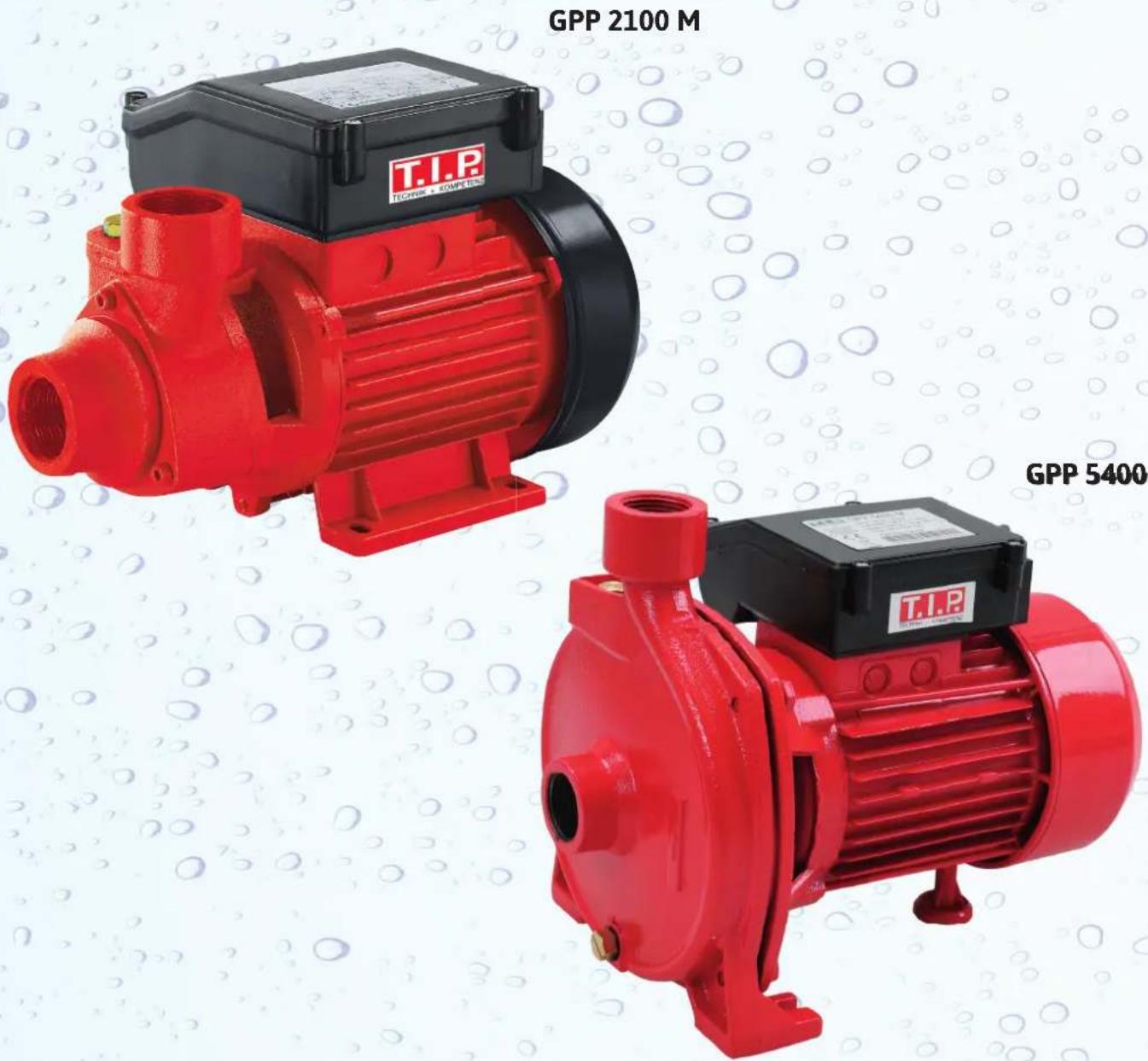

GPP 2100 MFunktionsteile / Details

Einfüllöffnung für Wasser

Ablassöffnung für Wasser

HA: Ansaughöhe HI: Abstand zwischen Wasseroberfläche und Eingang der Ansaugleitung (min. 0,3 m)

• nicht im Lieferumfang enthalten
