31884 - Batterieladegerät Berger & Schröter - Kostenlose Bedienungsanleitung

Produkttyp	Solar-Ladegerät für Wildkamera mit integriertem Akku
Marke	Berger & Schröter
Modell	31884
Abmessungen (L x B x H)	158 x 102 x 14 mm
Gewicht	188 g
Maximale Solarleistung	1,5 W
Integrierter Akku	Lithium 1500 mAh
Externer Ladeeingang	DC 5 V / 500 mA
Maximale Ausgangsleistung	DC 6 V / 1500 mA
Schutzart	IP56 (geschützt gegen Wasserstrahlen)
Betriebstemperatur	-20 °C bis +50 °C
Lagertemperatur	-30 °C bis +70 °C
Geschätzte Lebensdauer	3 bis 5 Jahre
Mitgelieferte Kabel	Ladekabel (A) und Stromversorgungskabel (B)
Montage	An Baum (Gurt) oder an der Wand (mitgelieferte Halterung)
Empfohlener Installationswinkel	30 bis 45 Grad zur Horizontalen
LED-Anzeigen	Blau: bereit; Rot: lädt; Aus: Ladung abgeschlossen
Kompatibilität	Stromversorgung für Wildkameras von Berger & Schröter
Wartung	Reinigen Sie die Glasscheibe mit einem weichen, trockenen Tuch
Sicherheit	Gehäuse nicht öffnen; unbenutzte Schnittstellen abdecken
Lieferumfang	Solarpanel, Gurt, Wandhalterung, Kabel, Schrauben, Dübel, Inbusschlüssel

Häufig gestellte Fragen - 31884 Berger & Schröter

Wie installiere ich das Solarpanel an einem Baum?

Verwenden Sie den mitgelieferten Gurt, um das Panel am Baum zu befestigen. Stellen Sie sicher, dass das Panel gut fixiert und zur Sonne ausgerichtet ist, mit einem Winkel von 30 bis 45 Grad.

Was ist der ideale Winkel für das Solarpanel?

Der empfohlene Winkel beträgt 30 bis 45 Grad zur Horizontalen. Dies optimiert die Sonneneinstrahlung und verhindert die Ansammlung von Schmutz oder Wasser auf der Scheibe.

Was bedeutet die blaue LED?

Die blaue LED zeigt an, dass das Solarpanel betriebsbereit ist und nicht lädt.

Kann ich das Solarpanel über ein Netzteil aufladen?

Ja, verwenden Sie das Kabel A (Ladekabel) mit einem DC 5 V / 500 mA Netzteil. Stecken Sie die runde Seite in den 5V-IN-Anschluss des Panels und die quadratische Seite in das Netzteil.

Wie lange dauert das Laden des integrierten Akkus?

Bei ausreichender Sonneneinstrahlung kann der Ladevorgang an einem Tag abgeschlossen werden. Die rote LED erlischt, wenn der Ladevorgang beendet ist.

Ist das Solarpanel wasserdicht?

Ja, es ist mit IP56 gegen Wasserstrahlen geschützt. Vermeiden Sie jedoch die Platzierung in überschwemmungsgefährdeten Gebieten.

Wie reinige ich das Solarpanel?

Verwenden Sie ein weiches, trockenes Tuch, um Staub oder Schmutz von der Scheibe zu entfernen. Regelmäßige Reinigung ist erforderlich, um die Ladung nicht zu beeinträchtigen.

Kann ich das Panel mit anderen Kameras als Berger & Schröter verwenden?

Der Hersteller empfiehlt die ausschließliche Verwendung mit seinen Wildkameras. Die Verwendung mit anderen Geräten kann Schäden verursachen.

Was tun, wenn der Akku nicht lädt?

Überprüfen Sie, ob die Scheibe sauber ist, das Panel gut der Sonne ausgesetzt ist und die Kabel richtig angeschlossen sind. Wenn das Problem weiterhin besteht, kontaktieren Sie den Händler.

Welches Zubehör ist im Lieferumfang enthalten?

Die Schachtel enthält das Solarpanel, einen Gurt, eine Wandhalterung, zwei Kabel (A und B), Schrauben, Dübel, einen Inbusschlüssel und eine Schwenkachse.

BEDIENUNGSANLEITUNG 31884 Berger & Schröter

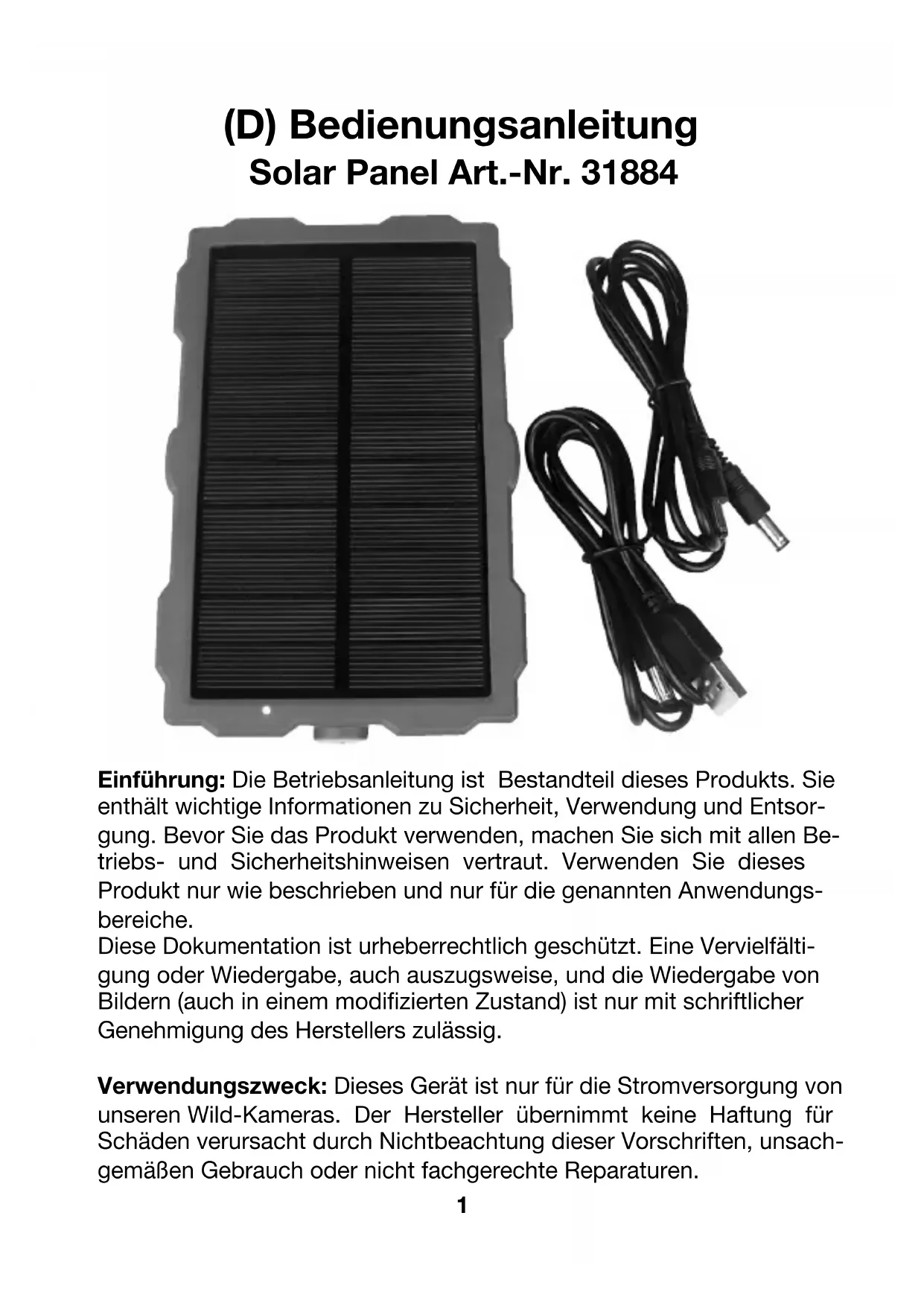

(D) Bedienungsanleitung Solar Panel Art.-Nr. 31884

Einführung: Die Betriebsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Informationen zu Sicherheit, Verwendung und Entsorgung. Bevor Sie das Produkt verwenden, machen Sie sich mit allen Betriebs- und Sicherheitshinweisen vertraut. Verwenden Sie dieses Produkt nur wie beschrieben und nur für die genannten Anwendungs-bereiche.

Diese Dokumentation ist urheberrechtlich geschützt. Eine Vervielfältigung oder Wiedergabe, auch auszugsweise, und die Wiedergabe von Bildern (auch in einem modifizierten Zustand) ist nur mit schriftlicher Genehmigung des Herstellers zulässig.

Verwendungszweck: Dieses Gerät ist nur für die Stromversorgung von unseren Wild-Kameras. Der Hersteller übernimmt keine Haftung für Schäden verursacht durch Nichtbeachtung dieser Vorschriften, unsachgemäßen Gebrauch oder nicht fachgerechte Reparaturen.

Produktübersicht

1. Energieabsorptionsglas
2. Kontrollleuchte
3. Stativschlitz
4. 6V Ausgangsschnittstelle
5. 5V Eingabeschnittstelle
6. Stativschlitz

Spezifikation

• Maximale Solar-Ladeenergie: 1,5W
- Maximale Strom-Ladung: 300 mA
- Eingebaute 1500mAh Lithium-Batterie
- Externer Ladeeingang: DC 5V / 500mA
- Maximale Ausgabe: DC 6V / 1500mA
- Batterieladedauer: Der Ladevorgang kann an einem Tag bei ausreichender Sonneneinstrahlung abgeschlossen werden.
- Max. 9418 Fotos am Tag oder 3741 Fotos in der Nacht möglich
- Max. 2716 Videoclips am Tag oder 458 Videoclips in der Nacht. (die Standardlänge eines Videoclips beträgt 5 Sekunden)
- Betriebstemperatur: -20 °Cbis + 50 °C
- Lagerungstemperatur: -30 °Cbis + 70 °C
- Lebensdauer: ca. 3 bis 5 Jahre
- Maße: ca.158 x 102 x 14 mm
- Gewicht: ca.188 g
- Das Solarpanel ist Spritzwasser geschützt (IP-Schutzklasse 56).

Vorsicht

1. Beim Einschalten der Jagdkamera durch das Solar Panel, stellen Sie bitte sicher, dass Sie mindestens 4 Stück Batterien in der Jagdkamera als Reserve installiert haben.
2. Versuchen Sie niemals, das Gehäuse des Geräts zu öffnen oder es in irgendeiner Weise zu ändern. Wartung und Reparatur sollte nur von autorisierten Dienstleistern durchgeführt werden. Sollte eine Reparatur erforderlich sein, wenden Sie sich bitte direkt an den Händler.
3. Zum Reinigen ist regelmäßige ein trockenes und weiches Tuch zu verwenden um Staub oder Schmutz auf dem Solarpanelglas zu entfernen, das kann sonst ein Aufladen verhindern.
4. Die Gummiabdeckung an der Schnittstelle stecken lassen, wenn diese nicht verwendet wird um zu vermeiden das Wasser eintritt, das kann zu Kurzschlussschäden führen.

Bedienung Einführung Installieren

Sie können das Solarpanel an einem Baum durch ein Gurtband befestigen. Oder mit einer Halterung an ebenen Flächen.

1. Das Solarpanel mit einem Gurtband oder Halterung befestigen.
2. Das Solarpanel sollte dort platziert werden, wo es genug Sonnenlicht bekommt und keine Äste mit Blättern das Sonnenlicht abhalten. Das Energieabsorptionsglas muss zum Sonnenlicht ausgerichtet sein.
3. Platzieren Sie das Solarmodul dort, wo es nach möglichkeit nicht vom Regen überschwemmt werden kann.
4. Justieren Sie den Winkel zwischen dem Sonnenkollektorglas und horizontale Ebene, in einem Winkel von ca. 30-45 Grad. Wenn der Winkel zu klein ist, wird das Glas zu sehr dem Regen ausgesetzt oder herunterfallende Fremdkörper können das Glas beschädigen. Wenn der Winkel ist zu groß kann eventuell das Sonnenlicht nicht ausreichen.
5. Überprüfen Sie, ob das Solarmodul gut befestigt ist.

Verbindung

Wir liefern zwei Kabel wie unten.

Kabel A: Wird zum Laden des Solarpanels mit 5V Strom verwendet, Quadratische Seite mit dem Adapter verbinden und runde Seite an die 5V IN - Schnittstelle an der Sonnenkollektor.

Kabel B: Wird verwendet, um die Jagdkamera mit Strom vom Solar Panel zu versorgen. Die schmale Seite Seite mit der DC-Buchse der Jagdkamera verbinden. Die größere Seite an der 6V OUT-Schnittstelle auf dem Solarpanel anschließen.

Schließen Sie den Adapter zum Laden an

Schließen Sie die Jagdkamera an, um die Stromversorgung zu unterstützen

Das LED Licht zeigt an in welchem Modus sich das Solar Panel befindet.

1. Das Licht ist blau, das Panel ist betriebsbereit.
2. Das Licht ist rot, wenn das Solar Panel über den Adapter oder das Sonnenlicht geladen wird.
3. Der Ladevorgang ist beendet, das Licht erlischt.

Verwendung der Wandaufhängung

Sie können das Solar Panel mithilfe der Wandaufhängung an einer Wand oder einem Baum befestigen. Bevor Sie die Wandaufhängung installieren, sollten Sie sicherstellen, dass alle Schrauben festgedreht wurden.

Bauteile

1. Stativschraube
   2 Sicherungsmutter
   3 Gelenkbolzen
   4 Bohrlöcher
   5 Innensechskantschlüssel
   6 Dübel
   7 Schrauben

Installation der Wandaufhängung Erforderliche Werkzeuge

• Bohrer
• 6 mm Steinbohrer/Betonbohrer
• Kreuzschlitzschraubenzieher

Achtung

• Bohren Sie nicht wo Stromleitungen, Wasserleitungen oder Heizungsrohren verlaufen.
• Die mitgelieferten Dübel eignen sich nur zur Installation an Beton oder Stein. Bevor Sie mit der Installation anfangen, sollte sichergestellt werden, dass der Einbauort für die Verwendung der Dübel geeignet ist. Das Montagematerial muss für den jeweiligen Ort passend gewählt werden. Falls Sie sich nicht sicher sind, wenden Sie sich bitte an einen Spezialisten.

Einbauschritte

• Markieren Sie die Bohrlöcher, indem Sie den Fuß der Wandaufhängung an die gewünschte Einbaustelle halten und die Position der Bohrlöcher markieren.
• Verwenden Sie einen Bohrer mit einem 6 mm Bohraufsatz um die erforderlichen Löcher zu bohren, installieren Sie dann die Dübel bündig mit der Wand.
• Schrauben Sie die Wandaufhängung mithilfe der mitgelieferten Schrauben an die Wand.
• Befestigen Sie das Solar Panel an der Stativschraube und schrauben Sie das Solar Panel leicht an (mit etwa drei Umdrehungen).
• Drehen Sie das Solar Panel in die gewünschte Richtung und sichern Sie diese mit der Feststellmutter.
• Lösen Sie die beiden Gelenkbolzen leicht um das Solar Panel in die Endposition zu bringen, stellen Sie dann die Solarposition ein und fixieren Sie die Position indem Sie die beiden Gelenkbolzen festziehen.

Bengen & Schröten

Berger & Schröter GmbH Voerder Str. 83 - 58135 Hagen
