| Produkttyp | Wildkamera |
| Marke | Berger & Schröter |
| Modell | 31646 |
| Stromversorgung | 4 AA 1,5 V LR6 Batterien (bis zu 8 Batterien mit unterem Fach) oder Netzadapter 6 V / 680 mA (nicht im Lieferumfang) |
| Speicherkartentyp | Micro SD / SDHC / TF bis 32 GB |
| Fotoauflösung | 1 MP, 3 MP, 5 MP (voreingestellt), 8 MP, 12 MP |
| Videoauflösung | 320 × 240, 640 × 480, 720 × 480, 1280 × 720, 1920 × 1080 |
| Videolänge | 3 bis 60 Sekunden oder 1 bis 10 Minuten |
| Aufnahmeabstand | 5 bis 60 Sekunden oder 1 bis 60 Minuten zwischen zwei Auslösungen |
| Bewegungssensor | Haupt- und Seiten-PIR, einstellbare Empfindlichkeit (Hoch, Mittel, Niedrig) |
| Nachtsicht | Schwarze Infrarot-LEDs |
| Tonaufnahme | Ja, aktivierbar/deaktivierbar |
| Aufnahmemodus | Foto, Video, Foto + Video, Serienbild (2 oder 3 Fotos) |
| Display | Integrierter Bildschirm zur Anzeige und Einstellung |
| TV-Ausgang | Ja, über mitgeliefertes TV-Kabel |
| Passwortschutz | 4-stelliger PIN-Code |
| Verfügbare Sprachen | Englisch, Deutsch, Französisch, Italienisch, Niederländisch, Spanisch, Portugiesisch |
| Pflege und Reinigung | Mit einem trockenen, weichen Tuch reinigen. Feuchtigkeit und extreme Temperaturen vermeiden. |
| Sicherheit | Speicherkartensperre (LOCK), PIN-Passwort, Bügelverschlüsse mit Sicherheitsclip |
Häufig gestellte Fragen - 31646 Berger & Schröter
Benutzerfragen zu 31646 Berger & Schröter
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Videokamera kostenlos im PDF-Format! Finden Sie Ihr Handbuch 31646 - Berger & Schröter und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. 31646 von der Marke Berger & Schröter.
BEDIENUNGSANLEITUNG 31646 Berger & Schröter

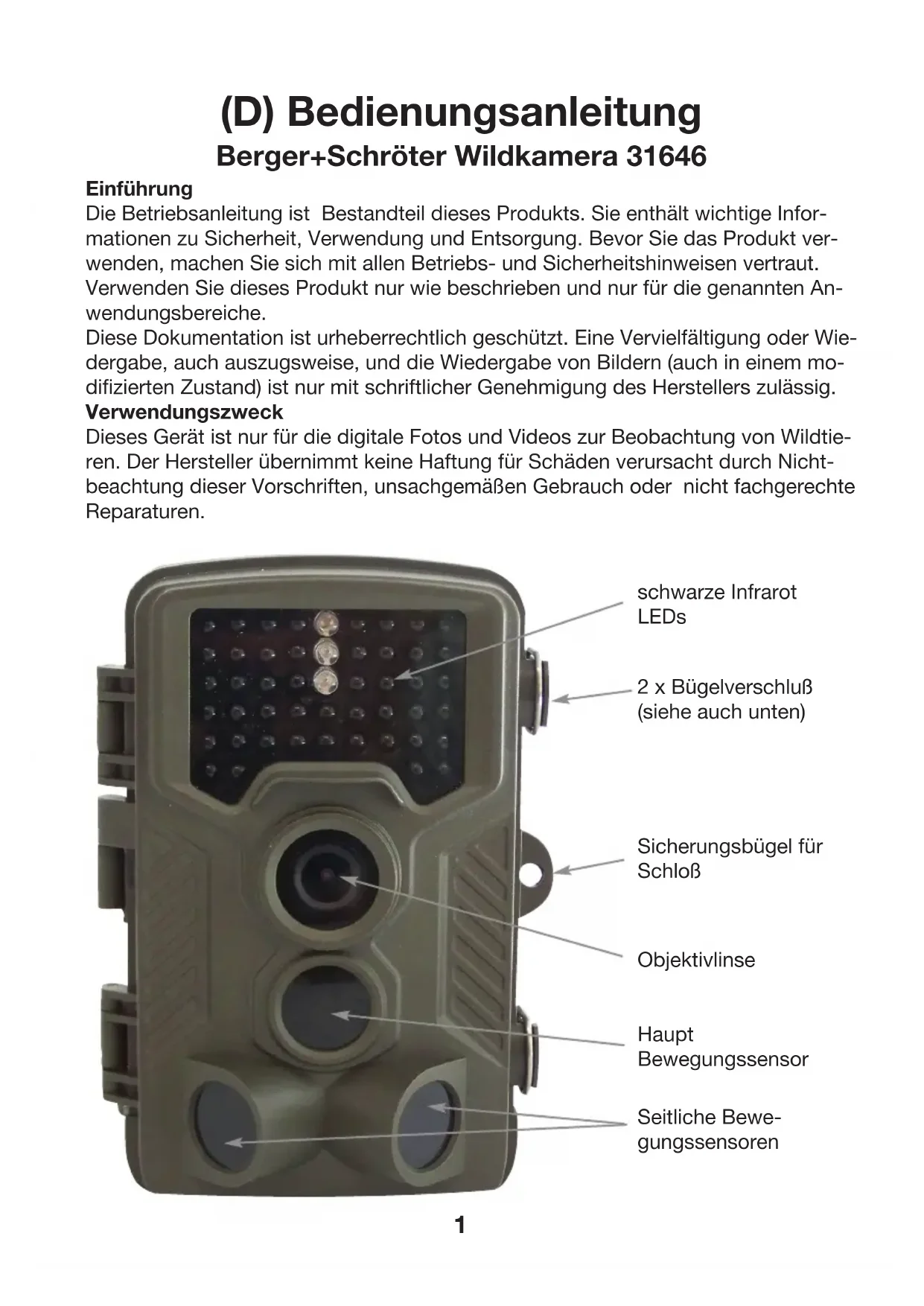

(D) Bedienungsanleitung
Berger+Schröter Wildkamera 31646
Einführung
Die Betriebsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Informationen zu Sicherheit, Verwendung und Entsorgung. Bevor Sie das Produkt verwenden, machen Sie sich mit allen Betriebs- und Sicherheitshinweisen vertraut. Verwenden Sie dieses Produkt nur wie beschrieben und nur für die genannten Anwendungsbereiche.
Diese Dokumentation ist urheberrechtlich geschützt. Eine Vervielfältigung oder Wiedergabe, auch auszugsweise, und die Wiedergabe von Bildern (auch in einem modifizierten Zustand) ist nur mit schriftlicher Genehmigung des Herstellers zulässig.
Verwendungszweck
Dieses Gerät ist nur für die digitale Fotos und Videos zur Beobachtung von Wildtieren. Der Hersteller übernimmt keine Haftung für Schäden verursacht durch Nichtbeachtung dieser Vorschriften, unsachgemäßen Gebrauch oder nicht fachgerechte Reparaturen.
TF Schlitz (für TF oder microSD Karten)
AV Buchse
USB Buchse
♦Um Batterien ins Gerät einzulegen, öffnen Sie zunächst die beiden seitlichen Bügelverschlüsse und nehmen Sie die hintere Batteriefachplatte heraus. Mischen Sie keine alten und neuen Batterien zusammen.
♦Legen Sie 4 x 1,5 V LR6 / AA-Batterien in das obere Batteriefach.
Bitte achten Sie dabei auf die Polarität, entsprechend der Kennzeichnung.
Um die Betriebszeit zu erhöhen, können Sie zusätzlich 4 x 1,5 V LR6 / AA-Batterien in das untere Batteriefach einsetzen.
♦Schließen Sie den Deckel des Batteriefachs, bis die Abdeckung hörbar einrastet.
♦Wenn Sie das Gerät mit einem Netzteil betreiben wollen (nicht im Lieferumfang enthalten), öffnen Sie Rundgummidichtung auf der Unterseite der Kamera und verbinden Sie den Stecker des Netzkabels mit der Buchse für das externes Netzteil. Der Netz-Adapter muss eine Gleichspannung von 6 V mit 680mA liefern. Der Stift in der Netzbuchse ist der Pluspol. Der Betrieb über ein Netzteil ist möglich, auch bei eingesetzten Batterien. Falls die Stromquelle ausfällt, wird der Betrieb über die Batterien fortgeführt.
Video-Anschluss TV
♦Die Kamera kann das Videosignal an einen externen Monitor übertragen oder an den Video-Eingang eines Fernsehgeräts. Bitte beachten Sie dabei auch den Anweisungen des jeweiligen Wiedergabegerätes.
♦Schließen Sie einen geeigneten Monitor an der TV-Out-Buchse mit dem mitgelieferten TV-Kabel an.
Einfügen von Speichermedien
Das Gerät unterstützt micro SD / SDHC-Speicherkarten, TF Karten mit einer Kapazität bis zu 32 GB.
♦Schieben Sie die Speicherkarte wie durch das Symbol auf dem Steckplatz angezeigt ein. Niemals mit Gewalt die Speicherkarte in den Schlitz einschieben.
Nach dem Transport der Speicherkarte, warten Sie, bis die Speicherkarte die Umgebungstemperatur erreicht hat, bevor sie verwendet wird. Temperaturschwankungen oder Feuchtigkeit führen zu Kondensation, die einen elektrischen Kurzschluss verursachen kann.
♦Um eine SD / SDHC-Speicherkarte aus dem Kartenschlitz zu entfernen, drücken Sie die vorstehende Kante der Speicherkarte ein wenig, bis sie herausspringt. Dann entfernen Sie die Karte.
◆SD / SDHC-Speicherkarten verfügen über ein Verriegelungssystem um versehentliches Löschen zu verhindern. Auf der Seite der Karte befindet sich die Position "LOCK". Allerdings kann die Kamera nur Daten auf der Karte speichern, wenn die Karte nicht verriegelt ist.
Handhabung und Bedienung
Das Ein- und Ausschalten führen Sie mit dem Wahlschalter „Off Test On“ durch! Stellen Sie den Wahlschalter auf die "Test" Position, um die Einstellungen bzw. Programmierung durchzuführen.
- Drücken Sie die Taste nach unten um von Video zu Foto-Modus zu wechseln Achtung! Die Kamera schaltet automatisch wieder in den Video Modus sobald Sie den Wahlschalter auf „Test“ stellen. Achten Sie auf die Anzeige im Bildschirm oben links!
♦Drücken Sie die up-Taste um vom Foto wieder in den Videomodus zu wechseln.
♦Drücken Sie die MENU-Taste, um das Einstellungsmenü zu öffnen.
Nicht durch „OK“ bestätigte Änderungen werden nicht gespeichert!
Drücken Sie die nach oben / unten Taste, um den gewünschten Menüeintrag zu wählen den Sie dann mit der OK-Taste aktivieren. Wenn Sie die Einstellung ändern, müssen Sie immer Ihre Änderungen mit "OK" bestätigen.
Verwenden Sie die MENU-Taste durch nochmaliges Drücken um rückwärts in die vorherige Menüebene zu navigieren.
Modus
Um auszuwählen, ob Fotos oder Videos aufgezeichnet werden sollen wählen Sie „Foto“ oder „Video“ oder verwenden Sie ohne ins Menü zu gehen die rauf bzw. runter Taste und achten dabei auf die Anzeige im Display oben links. Achtung! Die Kamera schaltet automatisch wieder in den Video Modus sobald Sie den Wahlschalter wieder auf „Test“ stellen. Achten Sie auf die Anzeige im Bildschirm oben links! Im "Foto + Video" -Modus, der Kamera nimmt diese zuerst ein Foto auf und dann beginnt die Videoaufnahme.
Sprache
Hier können Sie einstellen, Englisch, Deutsch, Französisch, Italienisch, Niederländisch, Spanisch oder Portugiesisch.
Speicherkarte formatieren
die Funktion Speicherkarte Formatieren löscht alle Daten dauerhaft darauf. Bevor Sie eine neue Speicherkarte in der Kamera verwenden oder eine Karte, die in einem anderen Gerät verwendet wurde, sollten Sie zuerst die Speicherkarte formatieren. Wählen Sie "Ja" mit der OK-Taste, und bestätigen Sie die folgende Meldung mit OK. Der Formatierungsvorgang beginnt. Während die Karte formatiert wird, erscheint die Meldung "Bitte warten".
Fotoauflösung
Wählen Sie eine Bildgröße: 1 MP, 3 MP, 5 MP (voreingestellt), 8 MP oder 12 MP. Je größer die Datei, desto detaillierter wird das Bild. Aber, die maximale Anzahl von hochauflösenden Bildern auf der Speicherkarte wird geringer.
Video Auflösung
Wählen Sie die Bildschirmauflösung: 1920 x 1080, 1280 x 720, 720 x 480, 640 x 480 oder 320 x 240. Auch hier gilt, desto höher die Auflösung, desto eher wird die Kapazitätsgrenze der Speicherkarte erreicht werden.
Zeit Datum
Hier können Sie das Datumsformat einstellen (YYYY / MM / DD, DD / MM / YYYY oder MM / DD / YYYY), das Zeitformat (12/24 Stunden) und die Zeit und das Datum. Verwenden Sie die Tasten rauf / runter, um den Wert zu ändern und die Tasten rechts/links um zwischen den Werten zu wechseln. Bestätigen Sie mit der OK-Taste.
Serienaufnahme
Wählen Sie die Anzahl der Fotos, die in Folge aufgenommen werden sollen wenn die Kamera im Fotomodus aktiviert ist. Zusätzlich zu Single-Shot-Modus (1 Foto), können Sie "2 Fotos in Serie" nehmen oder "3 Fotos in Serie".
Videolänge
Verwenden Sie die Auf- / Ab-Tasten, um die Länge eines Videos zu wählen. Aufnahme (zwischen 3-60 Sekunden oder 1-10 Minuten). Je länger die Aufnahmezeit ausgewählt, desto kürzer ist die mögliche Betriebszeit.
Aufnahmeabstand
Verwenden Sie die Auf-/Ab-Tasten, um den Zeitabstand zu wählen, den die Kamera warten soll, bevor nach einer Aufnahme die nächste Aufnahme gemacht werden soll. Dies verhindert, dass zu vielen Aufnahmen von dem gleichen Ereignis gemacht werden. Sie können wählen, zwischen 5-60 Sekunden oder 1-60 Minuten.
Empfindlichkeit Bewegungsm.
Die Empfindlichkeit des Hauptbewegungssensor wird hier eingestellt. Für Innenbereiche und Umgebungen mit wenig Störungen, wählen Sie "Hoch". Wählen Sie "Mittel" für den Außenbereich und Umgebungen mit einer normalen Menge an Bewegungen, und wählen Sie "Gering" für Umgebungen mit einem hohen Bewegungspegel. Die Temperatur kann die Empfindlichkeit beeinflussen. Die Einstellung "Hoch" ist geeignet für warme Umgebungstemperaturen, während "Gering" für kalte Umgebungen ausgewählt werden sollte.
Foto Stempel
Hier können Sie wählen, ob Sie Ihre Fotos mit Zeit und Datum oder nur mit Datum oder gar nicht bestempelt haben möchten.
Ziel-Aufnahmezeit
Wählen Sie "Ein", wenn die Kamera nur aktiv sein, während eines bestimmten Zeitraums. Die hier vorgenommenen Einstellungen gelten jeden Tag. Die Kamera funktioniert nicht außerhalb der aktiven Phase. Wählen Sie „Aus“ wenn die Kamera immer 24h aktiv sein soll.
Passwortschutz
Wählen Sie "Ein", wenn Sie einen Pin-Code verwenden möchten, zum Schutz der Kamera vor unerwünschten Zugriffen. Im nachfolgenden Bildschirmmenü, können Sie einen 4-stellige Pin-Code festlegen. Die eingestellte Zahlenkombination muss jetzt jedes Mal eingegeben werden wenn die Kamera im SET-Modus eingeschaltet wird! Wenn Sie die Zahlenkombination vergessen haben, können Sie die Kamera nicht mehr bedienen!
Ausrichten der Kamera
Im Testmodus können Sie die optimalen Aufnahmewinkel trainieren und den Bereich der Bewegungssensoren testen.
Stellen Sie den Schiebeschalter von „off“ auf „test“, klappen Sie die Kamera zu, verschließen Sie diese mit den Verschlussbügeln und hängen Sie die Kamera an der gewünschten Stelle auf. Wenn Sie sich seitlich auf die Kamera zubewegen, wird ihre Bewegung, sobald sie durch die seitlichen PIR’s erkannt wird durch eine „blau leuchtende LED“ angezeigt. Gehen Sie weiter und ihre Bewegung wird über den „zentralen PIR“ erkannt und über eine „grüne LED“ angezeigt. Auf diese Weise können Sie sich die beste Ausrichtung für die Kamera erarbeiten.
Tonaufnahme
Bestätigen Sie die Funktion mit „Ein“ und Sie können den Ton aufzeichnen während der Videoaufnahme.
Einstellungen zurücksetzen
Wenn Sie bei dem Menüpunkt mit "Ja" bestätigen, werden alle Kameraeinstellungen gelöscht einschließlich dem PINcode und die Fabrikeinstellung wird wieder aktiv.
Kamera für den Betrieb aktivieren
Wenn Sie alle Einstellungen vorgenommen haben und Sie die Kamera dann in Betrieb nehmen möchten, stellen Sie den Schiebeschalter auf „on“.
Die rote LED auf der Vorderseite der Kamera beginnt für einige Sekunden zu blinken und zeigt Ihnen an, dass die Kamera scharf geschaltet wurde.
Nachtaufnahmen
Während der Nacht sorgen die schwarzen Infrarot-LEDs auf der Vorderseite der Kamera für die notwendige Belichtung der Aufnahmen.
Anzeige der Aufnahmen auf dem Bildschirm
Stellen Sie den Schiebeschalter auf die "Test" Position und drücken Sie die „Re-play“ Taste. Nun wird Ihnen das neueste Bild angezeigt (oben rechts im Display wird Ihnen die gesamte Anzahl der Bilder angezeigt). Mit den „rauf“ „runter“ Tasten können Sie durch die Bilder wandern. Mit der „shot“ Taste können Sie das angezeigte Bild größer zoomen, mit der „ok“ Taste können Sie kleiner zoomen. Wenn Sie zoomen, können Sie mit den Pfeiltasten den Zoom-Ausschnitt verschieben. Mit der „Menü“ Taste können Sie eine Auswahl löschen, Alle Aufnahmen löschen, die Diashow aktivieren oder einen Schreibschutz aktivieren.
Wenn die aktuell ausgewählte Aufnahme ein Video ist (dies erkennen Sie an der Anzeige links oben im Display), drücken Sie die „OK“ Taste, um das Video abzu-spielen. Drücken Sie die „OK“ Taste erneut, um das Video zu stoppen.
Wenn Sie die „Menü“ Taste drücken, geht das Video wieder auf Anfang.
7. Garantie
Wir gewähren auf dieses Produkt eine Garantie von 24 Monaten gemäß den einschlägigen, gesetzlichen Bestimmungen, ab dem Datum des Kaufs durch den Erstbenutzer.
Diese Garantie deckt alle Material- oder Herstellungsmängel ab, sie schließt aber Folgendes nicht ein: Fehler und Mängel aus normaler Abnutzung sowie an Verschleißteilen; Schäden oder Mängel durch zweckfremde Verwendung, durch Unfall oder durch Abänderung. Wir behalten uns das Recht vor, ein Garantieverlangen zurückzuweisen, wenn der Kauf nicht belegt werden kann. oder wenn das Produkt offensichtlich nicht richtig gewartet bzw. gepflegt wurde.
Bitte heben Sie den Kaufbeleg gut auf, denn er gilt als Nachweis für das Datum des Kaufs. Das Gerät ist im Garantiefall dem Händler nicht zerlegt und vollständig, sowie gereinigt (wenn möglich in der Originalverpackung) zusammen mit dem Kaufbeleg zurückzugeben.
EG-Konformitätserklärung
Hiermit erklären wir, dass das nachfolgend bezeichnete Gerät:
Wildkamera, Artikel Nr. 31646
den folgenden EG-Richtlinien entspricht und in der Serie entsprechend gefertigt wird:
2014/30/EC
Der Artikel entspricht folgenden, zur Erlangung des CE-Zeichens erforderliche Normen:
EN 55022:2010; EN61000-3-2:2006+A1:2009+A2:2009
EN 55024:2010; EN61000-3-3:2008
Bei jeder Veränderung des Produkts und nicht bestimmungsgemäßer Anwendung verliert diese Erklärung ihre Gültigkeit.
Diese Erklärung wird verantwortlich für den Hersteller/Importeur:
Berger + Schröter GmbH, Voerder Straße 83, 58135 Hagen abgegeben durch:
Hagen, 27. 06. 2016 Schröter, Eckhard, Geschäftsführer
