Produkttyp	Infrarot-Digital-Überwachungskamera mit MMS-Funktion
Marke	Berger & Schröter
Modell	SG880MK8mHD
Abmessungen	140 x 87 x 55 mm
Gewicht	300 g (ohne Batterien)
Stromversorgung	4 oder 8 AA 1,5 V Batterien (Alkali oder wiederaufladbar)
Display	LCD 1,5 Zoll
Bildsensor	CMOS 5 Megapixel (8 MP interpoliert)
Fotoauflösung	8 MP (3264×2448) oder 5 MP (2560×1920)
Videoauflösung	1280×720 (HD) oder 640×480
Speicher	SD-Karte bis 32 GB
Nachtsicht	Unsichtbare IR-LEDs 940 nm
Bewegungserkennung	Mehrzonen-PIR-Sensor, einstellbare Empfindlichkeit
PIR-Sensor Reichweite	Bis zu 22 m (73 ft)
Blickwinkel	60°
Konnektivität	USB, TV-Ausgang, GSM/GPRS Quadband
Bildversand	MMS, SMS, E-Mail via GPRS
Tonaufnahme	Ja, integriert
Laserindikator	Ja, zur Ausrichtung
Fernbedienung	Infrarot, max. Reichweite 9 m
Betriebstemperatur	-20°C bis +60°C
Luftfeuchtigkeit	5% bis 90%
Stromverbrauch Standby	< 0,25 mA
Betriebsdauer	> 500 MMS mit 8 AA Batterien
Lieferumfang	Kamera, Fernbedienung, USB-Kabel, Tragegurt, Bedienungsanleitung, Antenne
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Lösungsmittel vermeiden.
Ersatzteile und Reparatur	Ersatzteile auf Anfrage erhältlich. Reparatur durch qualifizierten Techniker.

Häufig gestellte Fragen - SG880MK8mHD Berger & Schröter

Wie lege ich die SD-Karte und die SIM-Karte ein?

Öffnen Sie den unteren Deckel. Legen Sie die SD-Karte in den entsprechenden Slot (entsperrt) und die SIM-Karte in ihren Steckplatz. Stellen Sie sicher, dass die SD-Karte nicht gesperrt ist, damit sie einwandfrei funktioniert.

Wie stelle ich die Empfindlichkeit des PIR-Sensors ein?

Im Testmodus drücken Sie MENÜ auf der Fernbedienung, navigieren Sie zu "PIR-Auslöser" und wählen Sie zwischen Hoch, Normal, Niedrig oder Aus. Die Empfindlichkeit hängt von der Umgebungstemperatur ab.

Wie sende ich Bilder per MMS?

Konfigurieren Sie zuerst die MMS- und GPRS-Einstellungen im Menü. Im Testmodus stellen Sie den Sendemodus auf "Manuell" und drücken Sie den RECHTS-Pfeil zum Senden. Im EIN-Modus verwenden Sie die Modi "Täglicher Bericht" oder "Sofort".

Was tun, wenn die Kamera nicht einschaltet?

Überprüfen Sie, ob die Batterien korrekt mit der richtigen Polarität eingelegt sind. Stellen Sie sicher, dass die SD-Karte eingelegt ist (die Kamera schaltet sich ohne Karte aus). Wenn das Problem weiterhin besteht, versuchen Sie es mit neuen Batterien und überprüfen Sie den Hauptschalter.

Wie verwende ich die Fernbedienung?

Entfernen Sie den Schutzstreifen von der Batterie. Richten Sie die Fernbedienung auf die Kamera (max. 9 m Entfernung). Warten Sie 10-20 Sekunden nach dem Einschalten. Verwenden Sie die Pfeile zur Navigation und OK zum Bestätigen.

Wie groß ist die Reichweite des PIR-Detektors?

Die Reichweite des PIR-Sensors kann unter optimalen Bedingungen für das Modell SG880MK8mHD bis zu 22 Meter (73 Fuß) betragen.

Wie formatiere ich die SD-Karte?

Im Testmodus rufen Sie das Menü auf, wählen Sie "Karte formatieren" und bestätigen Sie. Alle Daten werden gelöscht. Es wird empfohlen, vor dem ersten Gebrauch zu formatieren.

Wie aktualisiere ich die Firmware?

Laden Sie die Software von der in der Anleitung angegebenen Website herunter (http://www.bolymedia.com/productv/?12-1.html). Befolgen Sie die Anweisungen der Software. Stellen Sie sicher, dass die Batterie während des Updates ausreichend geladen ist.

Kann ich wiederaufladbare Batterien verwenden?

Ja, Sie können wiederaufladbare NiMH-Batterien verwenden. Beachten Sie jedoch, dass ihre Spannung niedriger ist (1,2 V) als bei Alkalibatterien, was die Betriebsdauer verkürzen kann.

Wie stelle ich Uhrzeit und Datum ein?

Im Testmodus drücken Sie MENÜ, wählen Sie "Uhrzeit einstellen". Verwenden Sie die Pfeile, um die Werte zu ändern (Monat/Tag/Jahr Stunde:Minute:Sekunde) und bestätigen Sie mit OK.

BEDIENUNGSANLEITUNG SG880MK8mHD Berger & Schröter

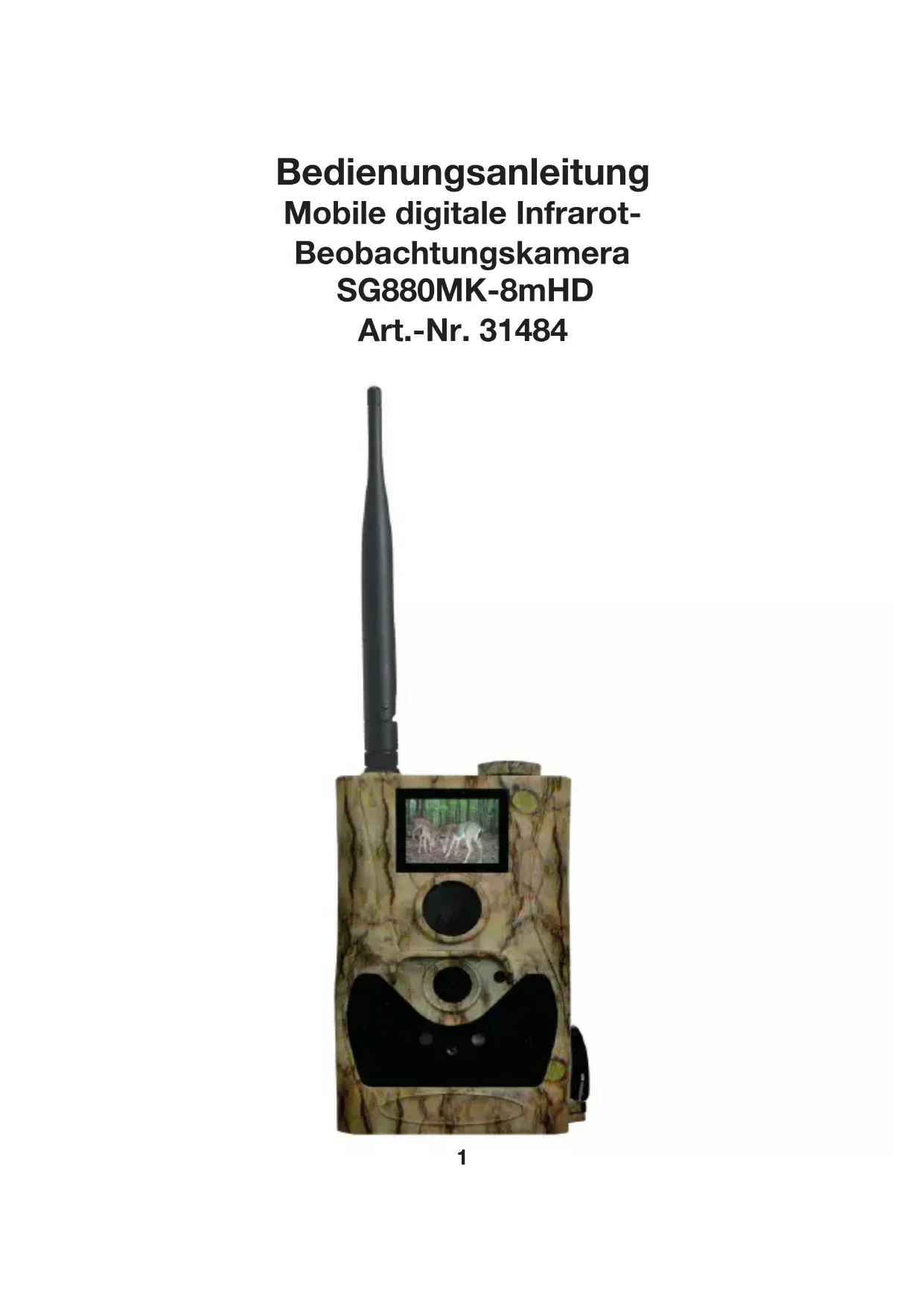

Bedienungsanleitung Mobile digitale Infrarot- Beobachtungskamera SG880MK-8mHD Art.-Nr. 31484

1.1 Allgemeine Beschreibung 3
1.2 Schnittstellen am Kameragehäuse 3
1.3 Fernbedienung 4
1.3.1 Navigation 5
1.3.2 Zeichen 5
1.4 Informationsanzeige Aufnahmen 5-6
1.5 MMS-/GPRS-Funktion 6

2 Warnhinweise 7

3 Schnelleinstieg 7

3.1 Stromzufuhr 7
3.2 Einsetzen von SD- und SIM-Karte 8
3.3 Einstellen der Kamera 8
3.4 In den Testmodus wechseln 8
3.4.1 Benutzerdefinierte Einstellungen 9
3.4.2 Manuelles Auslösen 9
3.4.3 MMS senden 9

3.5 Einschalten und Wechseln in den Einschaltmodus (ON) 9

3.6 SMS-STEUERUNG 10

3.7 SMS-Befehlsliste 10

3.8 Ausschalten 11

4 Erweiterte Funktionen 11

4.1 Einstellungsmenü 11-15
4.2 Grundeinstellung 16
4.3 Abspielen 17
4.3.1 Foto anzeigen 17
4.3.2 Foto oder Video löschen 17
4.4 Laserpointer 17
4.5 Dateinummerierung 17

Anhang I: PIR-Erkennungsbereich	18-19
Anhang II: Technische Daten	20
Anhang III: Teileliste	20

1 Anleitung

1.1 Allgemeine Beschreibung

Diese digitale Beobachtungskamera mit Schwarz-IR und MMS-Funktion ist eine digitale Infrarot-Überwachungskamera mit einem hochempfindlichen Passiv-Infrarot (PIR) Bewegungssensor, der die Kamera bei Bewegungen von Menschen oder Tieren entsprechend den

Grundeinstellungen oder benutzerdefinierten Vorgaben auslöst. Diese nimmt dann automatisch hochwertige Bilder (bis zu 8M Pixel) oder Videoclips (720P HD) auf. Dann sendet sie die Bilder sofort an Ihr Mobilgerät oder über das GSM-/GPRS-Netzwerk an Ihre E-Mail-Adresse. Sie werden entweder gemäß Ihren Einstellungen oder nur, wenn die Kamera auslöst, benachrichtigt.

Bei ausreichendem Tageslicht nimmt sie Farbbilder oder -videos auf. In der Nacht nehmen die eingebauten 940nm-Infrarot-LEDs klare Bilder oder Videos auf (monochrom). Sie ist für Wild unsichtbar. Diese Kamera verfügt über eine neue, patentierte Form von PIR.

Die Kamera ist mit einem 1.5"-LCD-Bildschirm und integriertem Tonrekorder ausgestattet. Mit einem Laserpointer wird der Fotobereich der Kamera angepeilt. Über das GSM-/GPRS-Netzwerk unterstützt sie MMS/SMS/E-Mail.

Sie ist wasser- und schneebeständig. Die Kamera kann auch als portable Digitalkamera verwendet werden.

1.2 Schnittstellen am Kameragehäuse

Die Kamera verfügt über die folgenden Ein- und Ausgänge: USB-Anschluss, SD-Karteneinschub, TV-Ausgang und einen externen DC-Stromanschluss.

Nehmen Sie sich etwas Zeit, um sich mit den Bedienelementen und Anzeigen der Kamera vertraut zu machen. Es ist hilfreich, wenn Sie diesen Abschnitt mit einem Lesezeichen versehen und darauf zurückkommen, wenn Sie den Rest des Handbuchs durchlesen.

8. Antenne 7. Passiv Infrarot Sensors (PIR) 6. Kamera 5. Laser 4. SD-Card 3. Schalter An/Test/Aus 2. TV-Ausgang 1. Bodenklappe 17. Batteriefach Ausziehbügel 16. Batteriefach 15. Verriegelung 14. USB Anschluss 14. SIM Card 13. SIM Card 12. IR Blitz 11. LED Anzeige 10. Mikrofon/Geräuschaufnahme 9. LCD Display

Abb. 1 Funktionsanzeigen der Kamera

1.3 Fernbedienung

Die Fernbedienung dient als Eingabegerät für die Kamera und wird vorwiegend für die Eingabe von benutzerdefinierten Einstellungen und Passwörtern verwendet. Sie ist drahtlos mit Infrarot-Verbindung. Der maximale Abstand beträgt 9 Meter.

Vor der ersten Inbetriebnahme den Schutzstreifen am Batteriefach herausziehen.

Abb. 2 Fernbedienung

Menu Cancel OK i a p 2 abc 3 def 4 ghi 5 jkl 6 mno 7 pqrs 8 tuv 9 wxyz * 0 # Boly Guard®

Hinweis:

Die Fernbedienung kann nur mit der beiliegenden Antenne betrieben werden.

Geben Sie der Kamera beim Einschalten etwa 10-20 Sekunden Zeit, um ein Signal zu empfangen. Die Fernbedienung funktioniert erst dann ordnungsgemäß, wenn die Kamera ein Signal erfasst hat. Sie können anhand des Signalsymbols auf dem LDC-Bildschirm feststellen, ob die Kamera ein Signal empfängt.

Abb. 3 Fach für die Fernbedienung

1.3.1 Navigation

Drücken Sie zum Auswählen oder Hervorheben eines Menüpunkts AUF oder AB. Drücken Sie LINKS oder RECHTS, um die Option einer Funktion auszuwählen und drücken Sie zum Auswählen auf OK.

Menuauswahl (UP) Wert erhöhen Anzeige der Menupunkte / Ende Menu Cancel OK Funktion im Menu auswählen (LEFT) 1oo 2abc 3def Menuauswahl (down) Wert vermindern Menupunkt auswählen (OK) Funktion im Menu auswählen (right)

1.3.2 Zeichen

Zahlen, Buchstaben oder Zeichen können Sie durch fortlaufendes Drücken dieser Tasten eingeben:

: 1. /: @ _ : 0 + -

Drücken Sie für den Laser- pointer auf „*“.

1.4 Informationsanzeige Aufnahmen

Beim Einschalten der Kamera (der Hauptschalter befindet sich in der Position ON oder TEST) werden die aktuellen Einstellungen auf dem Bildschirm angezeigt.

1.4 Displayanzeige Wenn die Kamera angeschaltet ist, zeigt das Display folgende Informationen:

2. Kamera Betriebsart (Foto/Video) 1. SIM Card eingesteckt 3. Bildgröße 4. Empfangsstärke 5. Batteriezustand 6. Provider Anzeige 7. Datum (Monat/Tag/Jahr) 8. Zeit (Std.:Min.:Sek.) 9. noch verfügbarer Speicherplatz für Aufnahmen 10. Anzahl gemachte Aufnahmen b. 4 Informations-zeige Aufnahmen

1.5 MMS-/GPRS-Funktion

Über das GSM-/GPRS-Netzwerk kann diese Kamera Bilder sofort an Ihr Mobilgerät senden. Sie werden umgehend benachrichtigt, wenn ein Bild oder Video aufgenommen wurde. Über das GPRS-Netzwerk sendet die Kamera eine MMS-Mitteilung. Daher müssen Sie den GPRS-Service Ihres Mobilfunkanbieters vor der Verwendung dieser Funktion aktivieren. Es werden vier Bänder unterstützt: 850MHz, 900MHz, 1800MHz und 1900MHz.

Symbol Sim-Karte: Zwei SIM-Kartensymbole stellen die verschiedenen Installationssituationen dar. Bedeutet, dass die SIM-Karte eingesetzt ist und funktioniert. Bedeutet, dass die MMS-Funktion aufgrund von Signalverlust oder anderen Kommunikationsproblemen nicht verfügbar ist.

Innerhalb der MMS-/GPRS-Funktion gibt es 4 Untermenü-Einstellungen. Das sind Sendemodus, MMS-Einstellung, GPRS-Einstellung und Senden an. Mit dem Sendemodus wählen Sie einen Weg zum Versenden einer MMS aus (siehe Tabelle 4.1). Mit MMS-Einstellung und GPRS-Einstellung richten Sie die MMS- und GPRS-Parameter entsprechend Ihrem Netzwerk ein. Unter Senden an können Sie die Telefonnummer oder E-Mail-Adresse eingeben, an die Sie eine Nachricht verschicken möchten. Alle 4 Untermenüs müssen richtig eingestellt werden.

2 Warnhinweise

• Bitte legen Sie die Batterien entsprechend der gezeigten Polarität ein.
• Entriegeln Sie den Schreibschutz, bevor Sie die SD-Karte einsetzen.
• Bitte setzen Sie die SD-Karte vor dem Testen der Kamera bei ausgeschaltetem Hauptschalter (OFF) ein. Die Kamera hat keine interne Speichereinheit zum Abspeichern von Bildern und Videos. Wenn keine SD-Karte eingesteckt ist, schaltet sich die Kamera nach einem Dauer-Signalton automatisch aus.
• Wenn sich der Hauptschalter in der Position ON befindet, darf die SD-Karte nicht eingesetzt oder entnommen werden. Wir empfehlen, die SD-Karte vor der ersten Anwendung von der Kamera formatieren zu lassen.
• Wenn sie an den USB-Port eines Computers angeschlossen ist, befindet sich die Kamera im USB-Modus. In diesem Falle funktioniert die SD-Karte wie ein Wechsellaufwerk.
• Im Testmodus schaltet sich die Kamera automatisch nach drei Minuten aus, wenn keine Eingabe getätigt wird. Bitte schalten Sie das Gerät wieder ein, wenn Sie weiter mit der Fernbedienung arbeiten möchten.
• Bitte stellen Sie sicher, dass bei Firmware-Aktualisierungen ausreichend Strom vorhanden ist. Andernfalls könnte der Aktualisierungsprozess unterbrochen werden und die Kamera ihre ordnungsgemäße Funktion einstellen.

3 Schnelleinstieg

3.1 Stromzufuhr

Für die Stromzufuhr der Kamera benötigen Sie vier oder acht AA-Batterien. Sie können die folgenden Batterien mit 1.5V Leistung verwenden:

1. Hochdichte und hochleistungsfähige Alkalibatterien (empfohlen).
2. Wiederaufladbare Alkalibatterien
3. Wiederaufladbare NiMH-Batterien

Es sind vier Batteriefächer vorhanden. Einschub 1 und 2 bilden eine Gruppe und sind mit „1“ markiert, Einschub 3 und 4 bilden die andere Gruppe und sind mit „2“ gekennzeichnet. Zur Stromversorgung der Kamera wird nur eine „Gruppe“ von Batterien benötigt. Wir empfehlen jedoch, beide zu verwenden.

Wenn die Batterien schwach sind, schaltet sich die Kamera nach zwei Warntönen automatisch ab. Bitte wechseln Sie jetzt die Batterien aus. Wenn Sie die MMS-Funktion eingestellt haben, erhalten Sie eine MMS/SMS oder E-Mail, die Sie auf die schwache Batterie hinweist.

+ - + - + - slot1 slot2 slot3 slot4

Werter Kunde! Bitte be achten! Nach der Batte rie ver ordnung sind Sie verpflichtet, verbrauchte oder defekte Batterien und Akkus, ohne Kosten für Sie, an uns zurückzusenden

Jeder Verbraucher ist gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll zu entsorgen und z.B. bei einer Sammelstelle seiner Gemeinde/seines Stadtteils abzugeben. Elektroaltgeräte, die mit der durchgestrichenen Mülltonne gekennzeichnet sind, werden dort kostenlos angenommen.

Abb. 5 Batterien einlegen

Vorsicht: Wenn die Batterien durch den falschen Typ ersetzt werden, besteht Explosionsgefahr. Entsorgen Sie gebrauchte Batterien entsprechend den Anweisungen.

3.2 Einsetzen von SD- und SIM-Karte

Öffnen Sie die untere Abdeckung. Stecken Sie die SD- und SIM-Karte in den Karteneinschub. Bitte achten Sie darauf, dass die SD-Karte nicht schreibgeschützt ist, sonst wird die Kamera nicht richtig funktionieren.

3.3 Einstellen der Kamera

Laden Sie die Einrichtungssoftware der Kamera von unserer Website herunter. Diese Website ist auf der letzten Seite dieses Handbuchs angegeben.

3.4 In den Testmodus wechseln

Schieben Sie den Hauptschalter in die Position TEST und wechseln Sie in den Testmodus. Dort finden Sie die folgenden Funktionen: Benutzerdefinierte Einstellungen, manuelle Aufnahme, Vorschau oder manuelles Versenden einer MMS. In diesem Modus wird die Fernbedienung benötigt.

3.4.1 Benutzerdefinierte Einstellungen

Drücken Sie auf der Fernbedienung die Taste MENU, um auf die Menü-einstellungen zuzugreifen. Sie können die auf dem LCD-Bildschirm der Kamera angezeigten Einstellungen manuell anpassen. Der Vorgang wird im Kapitel „Erweiterte Funktionen“ detailliert beschrieben.

3.4.2 Manuelles Auslösen

Sie können auf RECHTS drücken, um Fotos oder Videos manuell aufzunehmen und erneut auf RECHTS, um ein Video anzuhalten.

3.4.3 MMS senden

Wenn der Sendemodus auf „Manuell“ eingestellt ist, können Sie das ausgewählte Foto im Testmodus an die voreingestellte Adresse senden. Bei eingeschalteter Kamera (ON) werden die Modi „Tagesbericht“ und „Sofort“ verwendet.

Bitte beachten Sie, dass nur Bilder und keine Videos verschickt werden können. Das Bild kann nur mit eingesteckter SIM-Karte versendet werden.

3.5 Einschalten und Wechseln in den Einschaltmodus (ON)

Schieben Sie den Hauptschalter in die Position ON, um die Kamera einzuschalten und wechseln Sie in den Einschaltmodus. Mit dem Laser-pointer können Sie die Kamera auf den zu überwachenden Zielbereich einstellen, bevor Sie in den Einschaltmodus wechseln.

Nach dem Einschalten der Kamera blinkt die Bewegungsanzeiger-LED (rot) etwa 10 Sekunden lang auf. Diese 10 Sekunden sind die Pufferzeit, bevor automatisch Fotos oder Videos aufgenommen werden, z.B. zum Schließen und Verriegeln der unteren Abdeckung, Befestigen der Ka-mera an einem Baum etc.

Die Kamera verfügt über eine Tonaufnahmefunktion. Diese bettet den Ton beim Aufnehmen eines Videos in das Video ein.

3.6 SMS-STEUERUNG

Wenn sich die Kamera im ON-Modus befindet, können Sie an die Nummer der SIM-Karte Ihrer Kamera eine Textnachricht “#T#” senden, um sofort einen Schnappschuss zu empfangen. Sie können auch die Tools unserer Android-Anwendung verwenden.

Laden Sie die Android-Steuerungssoftware

(BGTools.zip) von unserer Website herunter. Diese Website ist auf der letzten Seite dieses Handbuchs angegeben.

China Mobile C:\WINDOWS\USERSET\NETWORK Photograph Format Check system View help

3.7 SMS-Befehlsliste

Nachstehend ein Beispiel für eine SMS-Befehlsliste.

Nr. Funktion SMS-Befehl

1 Administrator Tel. Nr. #sg880#4321#Tel. Nr. Administratot#einstellen

2 MMS-Parameter #m#http://mmsc.cingular.com#66.209.11.32#einstellen 8080#wap.cingular#account#password# (Beispielparameter für den Anbieter AT&T)

3 GPRS-Parameter #s#[e-mail]#bmc123#25#einstellen cmnet#smtp.163.com#account#password#

4 Einstellen der Telefonnummer #n#13800138001#13800138002#13800138003#des normalen Benutzers

5 Einstellen der E-Mail-Adresse #r#[e-mail]#[e-mail]#des Empfängers

bmc3@[e-mail]#

6 Schnappschuss empfangen	#t# (MMS an Telefon senden)
	#t#e# (Bild über GPRS an E-Mail senden)

7 Kameraeinstellungen prüfen	#L#
8 Betriebsparameter einstellen	#e#cp#s5#fh#b1#v60#t#l10m#pn#i5s#

Hon08:30-20:30 (cp: Kameramodus, s5:Fotogröße, fh: Videogröße, b1:Fotoserie, V60: Video-länge, t: Uhr einstellen, l10m: Timer, pn: PIR-Auslöser, i5s: PIR-Intervall, mp: senden an, Hon: Betriebsstunden)

9 TF-Karte formatieren		#F#
10	Administrator-passwort einstellen	#P#0000#
11	Hilfe	#H#

3.8 Ausschalten

Schieben Sie den Hauptschalter in die Position OFF, um die Kamera ausschalten. Bitte beachten Sie, dass die Kamera auch dann ein wenig Batteriestrom verbraucht, wenn sie ausgeschaltet ist. Entnehmen Sie daher bitte die Batterien, wenn die Kamera über einen längeren Zeitraum nicht in Betrieb ist.

4 Erweiterte Funktionen

Aus den im vorherigen Kapitel vorgestellten Basisfunktionen der Kamera wissen wir, dass die Kamera über drei grundlegende Betriebsmodi verfügt:

UT ON TEST OFF SD

1. OFF-Modus: Der Hauptschalter befindet sich in der Position OFF.
2. ON-Modus: Der Hauptschalter befindet sich in der Position ON.
3. Testmodus: Der Hauptschalter befindet sich in der Position TEST.

Bei den vorstehenden drei Modi ist der OFF-Modus der sichere Modus zum Austauschen der SD-Karte oder der Batterien oder zum Transport der Kamera.

Dieses Kapitel erläutert die erweiterten Funktionen zum Anpassen der Kameraeinstellungen. Die Einstellungen können nur im Testmodus verändert werden. Dazu wird die drahtlose Fernbedienung benötigt.

4.1 Einstellungsmenü

Drücken Sie im Testmodus auf MENU, um das Menü zum Einstellen der Funktionen der Kamera aufzurufen (in diesem Kapitel als Einstellungs- menü bezeichnet). Das Einstellungsmenü wird auf dem LCD der Kamera angezeigt.

Einstellbare Beschreibung Funktionen

Sprache Wählen Sie die gewünschte Sprache aus.Die Kamera unterstützt vier Sprachen: Englisch, Finnisch, Deutsch, Schwedisch.

Kameramodus Wählen Sie zwischen Bild- oder Videoaufnahme aus.

Uhr einstellen Einstellen von Datum und Uhrzeit der Kamera.Bei Bedarf können Sie Datum und Uhrzeit des Geräts durch Einstellen dieses Parameters ändern, z.B. nach jedem Batteriewechsel. Das Datumsformat ist Monat/Tag/Jahr, das ZeitformatStunde:Minute:Sekunde. Der gültige Wert für das Jahr liegt zwischen 2009 und 2050.

Fotogröße Wählen Sie die Bildgröße aus, z.B. 8 Megapixel oder 5 Megapixel.

Fotoserie Wählen Sie die Anzahl der nach dem Auslösen fortlaufend aufgenommenen Bilder aus.

Videogröße Wählen Sie hier die Videogröße aus: 1280x720 oder 640x480.

Videolänge Wählen Sie die Dauer der Videoaufzeichnung aus.Dieser Parameter ist nur im Videomodus aktiv und kann nur verändert werden, wenn die Kamera auf ON eingestellt ist. Der Wert liegt zwischen 1 und 60 Sekunden in Schritten von einer Sekunde. Der vor-eingestellte Wert ist 10 Sekunden. Drücken SieLINKS und RECHTS, um den Wert um 1 Sekunde zu senken oder zu erhöhen.

Timer Mit dem Timer nimmt die Kamera Bilder oder Videos in einem voreingestellten Zeitintervall auf, ungeachtet dessen, ob Bewegungen erfasst werden. Der voreingestellte Parameter ist AUS, das bedeutet, die Timer-Funktion ist deaktiviert. Wird dieser Parameter auf einen Wert über null eingestellt, ist der Timer aktiv und die Kamera nimmt im vorgegebenen Zeitraum Fotos auf.Bitte beachten Sie, dass die Zeitspanne bei deaktiviertem PIR-Auslöser nicht ausgeschaltet werden kann.

PIR-Auslöser Wählen Sie die Empfindlichkeit des PIR-Sensors aus.

Dieser Parameter definiert die Empfindlichkeit des PIR-Sensors. Es gibt vier Empfindlichkeitsparameter: Hoch, Normal, Niedrig und Aus. Der voreingestellte Wert ist „Normal“. Bei höherer Empfindlichkeitseinstellung wird die Kamera leichter durch Bewegung ausgelöst und nimmt mehr Bilder oder Videos auf. Wir empfehlen, die hohe Empfindlichkeit in Räumen oder Umfeldern mit wenigen Störungen einzustellen und die niedrigere Empfindlichkeit in Außenbereichen oder Umfeldern mit vielen Störungen wie warmem Wind, Rauch, nahen Fenstern etc. zu verwenden. Darüber hinaus hängt die Empfindlichkeit des PIR-Sensors stark mit der Temperatur zusammen. Höhere Temperaturen führen zu niedrigerer Empfindlichkeit. Daher schlagen wir vor, für höhere Umgebungstemperaturen eine höhere Empfindlichkeit einzustellen.

PIR-Intervall Dieser Parameter zeigt an, wie lange der PIR (Passiver Infrarot-Bewegungssensor) nach jedem Auslösen im On-Modus deaktiviert ist. Während dieser Zeit reagiert der PIR-Sensor des Geräts nicht auf die Bewegungen von Menschen (oder Tieren). Das Mindestintervall beträgt 0 Sekunden. Der PIR-Sensor ist dauerhaft aktiv. Das maximale Intervall beträgt 1 Stunde. Der PIR-Sensor wird nach jedem Auslösen 1 Stunde lang deaktiviert. Drücken Sie LINKS oder RECHTS, um den Wert zu senken oder zu erhöhen.

Betriebsstunden Wählen Sie einen Zeitraum aus, in dem die Kamera aktiv sein soll. Die Kamera ist während des eingestellten Tageszeitraums in Betrieb. In der restlichen Zeit befindet sich die Kamera im Schlafmodus. Wenn die Funktion Betriebsstunden ausgeschaltet ist, arbeitet die Kamera den ganzen Tag lang.

MMS einstellen MMS-Mitteilungen sendet die Kamera über das GPRS-Netzwerk. Daher müssen Sie den GPRS-Service Ihres Mobilfunkanbieters vor der Verwendung dieser Funktion aktivieren. Sie müssen die richtigen MMS-Parameter eingeben. Die Einstellungen von MMS: URL, APN, IP und Port. Bitte setzen Sie sich mit Ihrem Netzwerkanbieter in Verbindung, wenn Ihnen die Einstellungen nicht bekannt sind.

GPRS einstellen Mit dem SMTP-Protokoll sendet die Kamera über das GPRS-Netzwerk Bilder an eine E-Mail-Adresse. Auf diese Weise sind die Verbindungskosten in vielen Ländern erheblich niedriger. Sie müssen die richtigen GPRS-Parameter einstellen. Die GPRS-Einstellungen sind: Port E-Mail-Server, APN usw. Bitte setzen Sie sich mit Ihrem Netzwerkanbieter in Verbindung, wenn Ihnen die Einstellungen nicht bekannt sind.

Sende-modus Es gibt 3 Sendemodi: „Manuell“ funktioniert im Testmodus, „Tagesbericht“ und „Sofort“ sind im ON Modus aktiv.

1)“Manuell”:

Wählen Sie im Testmodus „Manuell“. Vergewissern Sie sich, dass die SIM-Karte richtig eingelegt ist. Bitte beachten Sie, dass im Testmodus nur Fotos und keine Videos versendet werden können.

2) „Tagesbericht“:

Der Tagesbericht funktioniert nur im ON-Modus. Die Kamera sendet die zusammengefassten Informationen über die täglich aufgenommenen Bilder zum voreingestellten Zeitpunkt (wenn die voreingestellte Zeit z.B. 20:00 Uhr ist). Sie erhalten eine zusammenfassende Textnachricht mit dem letzten vor 20:00 Uhr aufgenommenen Bild.

Im Fotomodus sendet die Kamera zur voreingestellten Zeit eine MMS. Diese MMS zeigt Ihnen das letzte Foto und gibt die Gesamtzahl der aufgenommenen Bilder an. Im Videomodus sendet die Kamera zum voreingestellten Zeitpunkt eine SMS. Diese

	SMS teilt Ihnen mit, wie viele Videoclips die Kamera innerhalb von 24 Stunden aufgenommen hat.3) “Sofort”:Dieser Modus kann nur bei eingeschalteter Kamera (ON) aktiviert werden. Die Kamera verschickt jedes Mal, wenn sie ein Foto aufnimmt, eine MMS. Sie können die Anzahl der Bilder auswählen, die Sie täglich versenden möchten.Wenn sich die Kamera im Fotomodus befindet und Sie den MMS-Modus „Sofort“ auswählen und die MAX-Anzahl auf 10 einstellen, versendet die Kamera innerhalb von 24 Stunden 10 MMS. Sie nimmt dann weiterhin Fotos auf und speichert sie auf der SD Karte. Nach 24 Stunden versendet die Kamera wieder eine MMS, wenn Fotos aufgenommen werden.Im Videomodus sendet die Kamera statt einer MMS nur eine SMS.4) “AUS”: Zum Deaktivieren der MMS-Funktion.
Senden an Wählen Sie, ob Sie das Bild an Ihr Telefon oder Ihre E-Mail-Adresse senden möchten.1> Telefon[MMS]: Das Bild wird über WAP an das Mobiltelefon gesendet.2> E-Mail[MMS]: Das Bild wird über WAP an die E-Mail-Adresse gesendet.3> E-Mail[GPRS]: Das Bild wird über SMTP an die E-Mail-Adresse gesendet. Auf diese Weise sind die Verbindungskosten in vielen Ländern erheblich niedriger.
SMS-Steuerung Mit der SMS-Steuerung aktivieren Sie die Zwei--Wege-Kommunikationsfunktion. Wenn Sie die SMS Steuerung einschalten, kann die Kamera Ihre SMS Befehle empfangen und darauf reagieren Außerdem können Sie jederzeit Live-Bilder abrufen. Allerdings ist der Stromverbrauch ein wenig höher als im normalen Jagdstatus.
Version Dieser Parameter zeigt die Informationen über Firmware und die IMEI dieser Kamera an.

SD-Karte forma- Alle Bilder und Videos werden von der SD-Karte getieren löscht. Stellen Sie daher sicher, dass Sie wichtige Daten gesichert haben.

Grundeinstellung Zurücksetzen aller benutzerdefinierten Einstellungen auf die Grundeinstellungen.

4.2 Grundeinstellung

Die Grundeinstellungen sind nachstehend aufgelistet:

Einzustellende Grund- Optionen Untermenü Funktionen einstellung
Sprache English	Suomi	Deutsch Svenska
Kameramodus Foto	Video
Uhr einstellen	Eingabe		Uhr einstellen
Fotogröße	8MP	5MP
Fotoserie 1 Foto	2/3 Fotos
Videogröße	1280x720	640x480
Videolänge	10 Sek. 5–60 Sek.
Timer	Aus	5-55 Min.1-8 Stunden
PIR-Auslöser	Normal	Hoch, Niedrig, Aus
PIR-Intervall	5 Sek.	0–55 Sek.1–60 Min.
Betriebsstunden	Aus	Ein	00:00–23:59
MMS einstellen Eingabe		URL, APN, IP, Port
GPRS einstellen	Eingabe		Server, Port, APN
Sendemodus	Manuell Tage	esbericht,Sofort, Aus
Senden an	Telefon[MMS]	E-Mail[MMS],E-Mail[GPRS]
SMS-Steuerung	Aus	Ein
Version	Eingabe		Firmware / IMEI
SD-Karte formatieren	Eingabe		Ja, Nein
Grundeinstellung	Speichern

4.3 Abspielen

Im Abspielmodus können Bilder oder Videos betrachtet und gelöscht werden. Außerdem können Sie ein Bild manuell per MMS oder GPRS versenden. Das funktioniert nur im Testmodus.

Die Bilder können Sie auf dem LCD-Bildschirm der Kamera betrachten. Videos können Sie nur auf Ihrem Computer ansehen. Der Einfachheit halber wird die Bedienung mit dem PC hier nicht beschrieben.

4.3.1 Foto anzeigen

Drücken Sie auf der Fernbedienung OK, um das letzte Bild aus dem Testmodus anzusehen und AUF oder AB, um das vorherige oder nächste anzuzeigen. Drücken Sie OK, um zum Infobildschirm zurückzukehren. Beachten Sie, dass Videos nicht auf dem Bildschirm angezeigt werden können.

4.3.2 Foto oder Video löschen

Suchen Sie das zu löscheide Bild (oder Video) und wählen Sie es aus. Drücken Sie LÖSCHEN und LINKS oder RECHTS, um alle auszuwählen und dann zum Löschen auf OK.

4.4 Laserpointer

Der Lichtstrahl des Laserpointers kann durch Drücken auf die Taste* als Zusatzfunktion zum Zeigen auf ein Objekt oder einen bestimmten interessanten Bereich der Fernbedienung eingeschaltet werden.

HINWEIS:

Bitte beachten Sie, dass der Laserstrahl die Augen schädigen kann, wenn er auf Personen gerichtet wird.

4.5 Dateinummerierung

Bilder und Videos werden in einem vorbenannten Ordner gespeichert. Die Dateien werden nummeriert, indem die letzte Zahl für jedes neue Bild oder Video um eins erhöht wird. Die Dateien werden als IMAG0001.JPG oder IMAG0001.AVI gespeichert. Durch diese Endung können Sie unterscheiden, ob es sich bei der Datei um ein Bild (mit der Endung .jpg) oder ein Video (mit der Endung .avi) handelt.

Anhang I: PIR-Erfassungsbereich

Abbildung 6 zeigt 4 Arten von Erfassungsbereichen bei verschiedenen Erfassungswinkeln.

Abbildung 6 PIR-Erfassungsbereich

Der PIR-Erfassungsbereich (☐) ist etwas schmaler als der Blickwinkel (Field of View, FOV) (☐). Der Vorteil dieser Bauweise ist die geringere Anzahl leerer Bilder und es werden die meisten, wenn nicht alle Bewegungen erfasst.

α β α: Detection Angle; β: F.O.V Angle;

Abbildung 7 Erfassungswinkel vs. Blickwinkel Diese Kamera verfügt über eine neue Form von PIR.

Der neue Erfassungsbereich des PIR-Sensors der SG880M-8mHD kann bis zu 73ft (ca. 22 m) erreichen, die MG882K-8mHD bei guten Umweltbedingungen bis zu 85ft (ca. 25 m). Abbildung 8 zeigt den Erfassungsbereich im Vergleich zum normalem PIR und dem neuen PIR.

Abbildung 8 Vergleich der Erfassungsbereiche von neuen und bestehenden PIRs

Anhang II: Technische Daten

Bildsensor 5MP Farbe CMOS,8MP Interpolation
Linse F/NO=2.2
	Blickwinkel (FOV, Field of View)=60°
PIR-Erfassungsbereich SG880MK-8mHD: 73ftMG882K-8mHD: 85ft
Bildschirm 1.5” LCD
Speicherkarte Von 8 MB bis 32 GB
Bildauflösung 8MP = 3264 ×2448
	5MP = 2560×1920
Videoauflösung 1280x720 oder 640×480
PIR-Sensor Mehrfachzone
PIR-Empfindlichkeit Variabel (Hoch/Normal/Niedrig)
Auslösezeit 1s
Gewicht 0.30 g
Betriebs-/Lagertemperatur -20 - +60°C / -30 - +70°C
Intervall	1s - 60 Min.
Fotoserie	1-3
Videolänge	1-60 Sek.
Stromzufuhr	8×AA oder 4×AA
Stand-by-Strom	< 0.25 mA (<6mAh/Tag)
Stromverbrauch	>500 MMS (8*AA-Batterien)
Alarm schwache Batterie	LED-Anzeige
Tonaufzeichnung	Verfügbar
Montage	Seil/Riemen/Python-Schloss
Maße	140 x87 x55 mm
Luftfeuchtigkeit bei Betrieb	5 % - 90 %
Sicherheitsauthentifizierung	FCC, CE, RoHS

*ohne Batterie

Anhang III: Teileliste

Digitalkamera	1
Fernbedienung	1
USB Kabel	1
Gurtband	1
Bed.-Anleitung	1
Antenne	1
Garantie Karte	1

Website-Informationen:

Sie können die APP-Software hier herunterladen:

http://www.bolymedia.com/productv/?12-1.html

Anhang II: Technische Daten

Bijlage II: Technische
