BEDIENUNGSANLEITUNG RWACAMHD01 Gembird

WATERDICHTE HD ACTION CAMERA

RW-ACAMHD-01 HD ACTION CAM MIT WASSERFESTEM GEHÄUSE GEMBIRD EUROPE B.V. http://www.gembird.eu All brands and logos are registered trademarks of their respective owners Eigenschaften HD 1080p Action-Kamera mit eingebautem Mikrofon 105 Grad Weitwinkelobjektiv Inklusive professionellem wasserdichtem Gehäuse Speichert Stunden Videomaterial auf einer auswechselbaren Micro-SD-Karte (nicht enthalten) Eingebauter 2,0 ”-Farb-LCD-Bildschirm Ununterbrochene nahtlose Zyklusaufnahme (1/2/3/5/10 min) Komplettset mit viel Zubehör Spezifikationen Schnittstelle: USB 2.0 Bildsensor: Farbe 1,3 MP HD-Sensor Videoauflösung: 1080p @ 30fps (interpoliert), 720p @ 30fps (real native), WVGA (30fps) Fotoauflösung: 1,3M - 12M Videodateiformat: AVI Datenrate: 2,5 MB / s Speicher: TF / Micro SDHC-Karten (Geschwindigkeitsklasse 10, max. 32 GB) Batterie: Interner Akku, 700 mAh Leistungsaufnahme: DC 5 V / 800 mA Abmessungen: 59 x 41 x 25 mm (L x B x H) Länge des USB-Kabels: 80 cm Nettogewicht: 46 g3 RW-ACAMHD-01 HD ACTION CAM MIT WASSERFESTEM GEHÄUSE GEMBIRD EUROPE B.V. http://www.gembird.eu All brands and logos are registered trademarks of their respective owners Deutsch

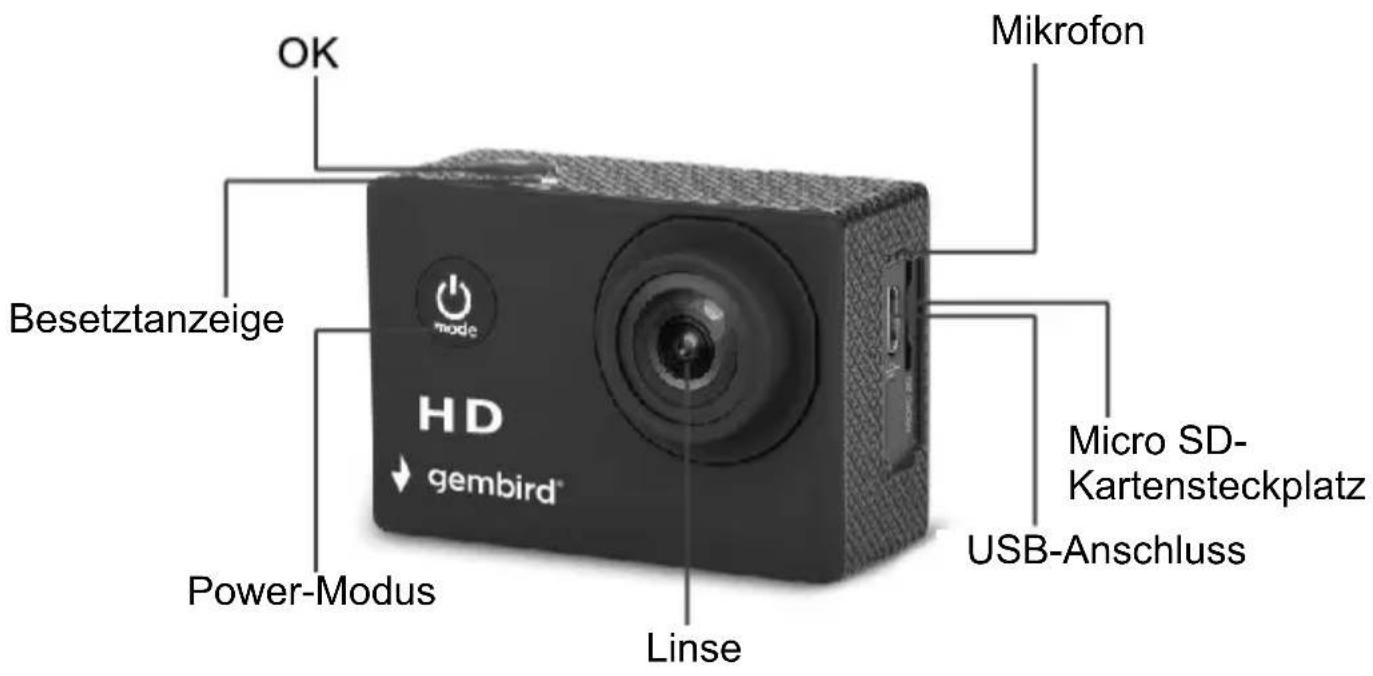

1. HD Action Kamera Übersicht.

Besetztanzeige Power-Modus Mikrofon Micro SD- Kartensteckplatz USB-Anschluss Linse4 RW-ACAMHD-01 HD ACTION CAM MIT WASSERFESTEM GEHÄUSE GEMBIRD EUROPE B.V. http://www.gembird.eu All brands and logos are registered trademarks of their respective owners

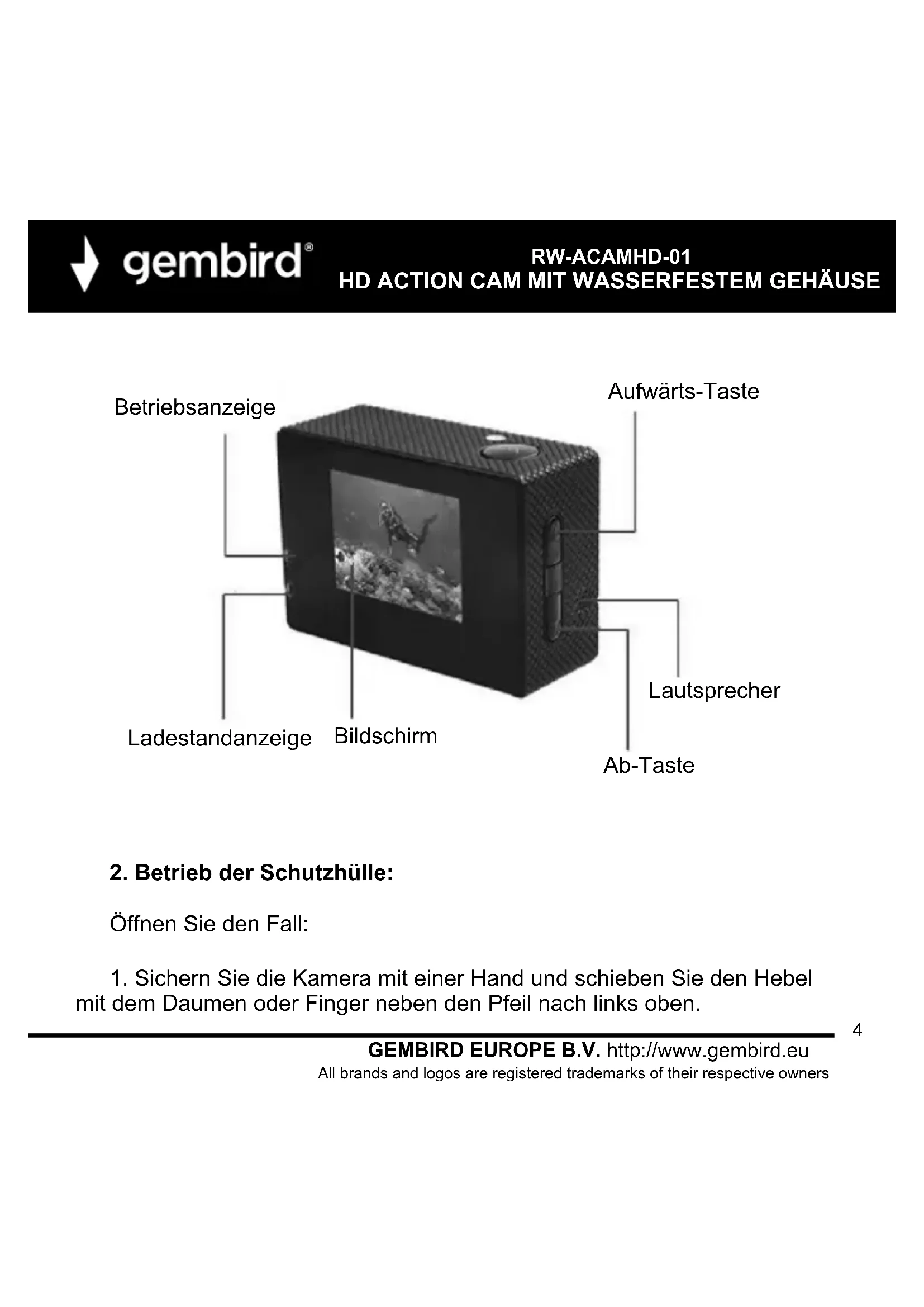

2. Betrieb der Schutzhülle:

Öffnen Sie den Fall:

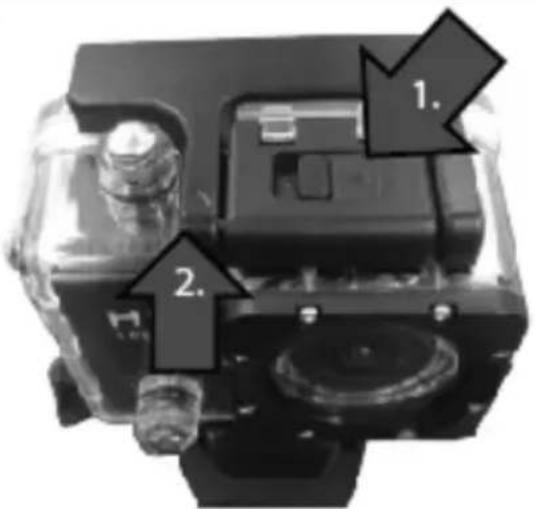

1. Sichern Sie die Kamera mit einer Hand und schieben Sie den Hebel

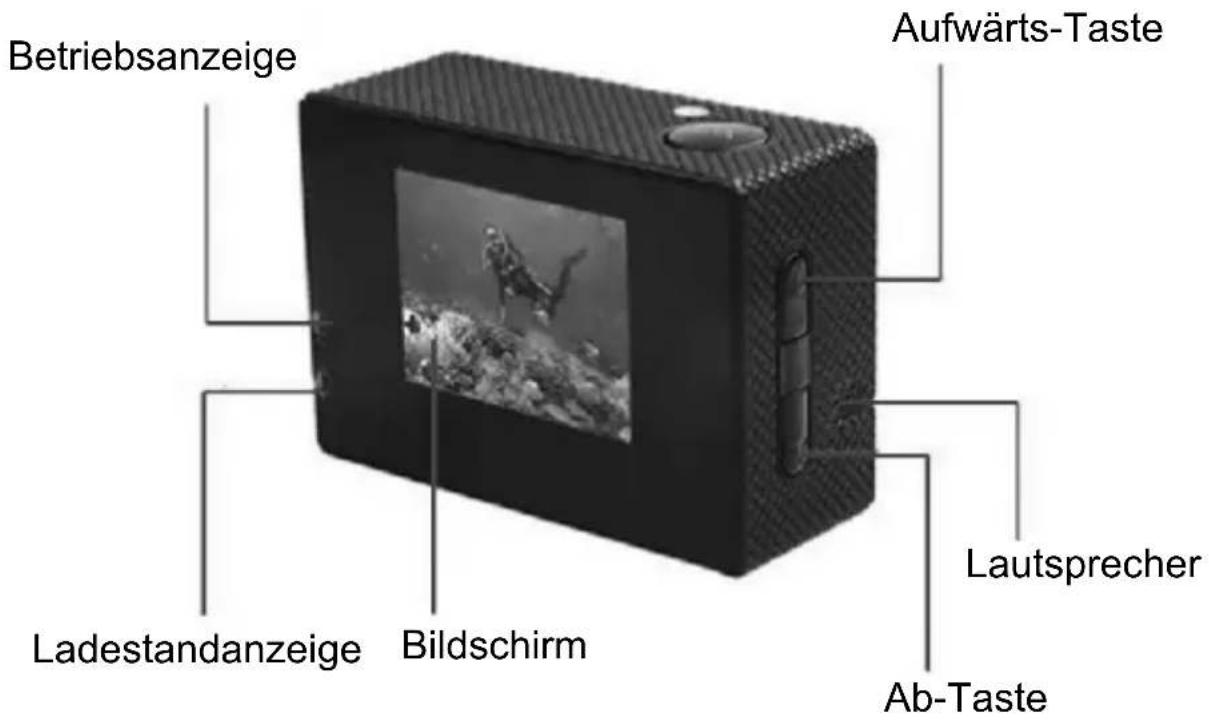

mit dem Daumen oder Finger neben den Pfeil nach links oben. Betriebsanzeige Ab-Taste Lautsprecher Bildschirm Ladestandanzeige Aufwärts-Taste5 RW-ACAMHD-01 HD ACTION CAM MIT WASSERFESTEM GEHÄUSE GEMBIRD EUROPE B.V. http://www.gembird.eu All brands and logos are registered trademarks of their respective owners

2. Halten Sie den Hebel nach links

gedrückt und drücken Sie die vordere Lippe nach OBEN, um das Scharnier zu lösen.

3. Nach dem Loslassen ziehen Sie das

große schwarze Stück im Rücken heraus, um es vollständig zu lösen. Den Fall schließen: Schieben Sie die Kamera so in die Schutzhülle, dass das Objektiv mit der vorderen Öffnung und den Tastenpositionen ausgerichtet ist. Drücken Sie die Tür mit einer Hand fest zu, während Sie mit der anderen Hand das große schwarze Stück gegen die Tür legen. Ziehen Sie das Scharnier so lange nach vorne, bis Sie ein Klicken hören.

3. Einlegen und Entfernen von Batterien

A Öffnen Sie die Batterieklappe wie in der Abbildung unten gezeigt. B: Legen Sie die Batterie ein und schließen Sie6 RW-ACAMHD-01 HD ACTION CAM MIT WASSERFESTEM GEHÄUSE GEMBIRD EUROPE B.V. http://www.gembird.eu All brands and logos are registered trademarks of their respective owners die Batterieklappe. Hinweis: Sie können die Kamera zurücksetzen, indem Sie den Akku herausziehen und den Akku erneut einsetzen. Batteriefach

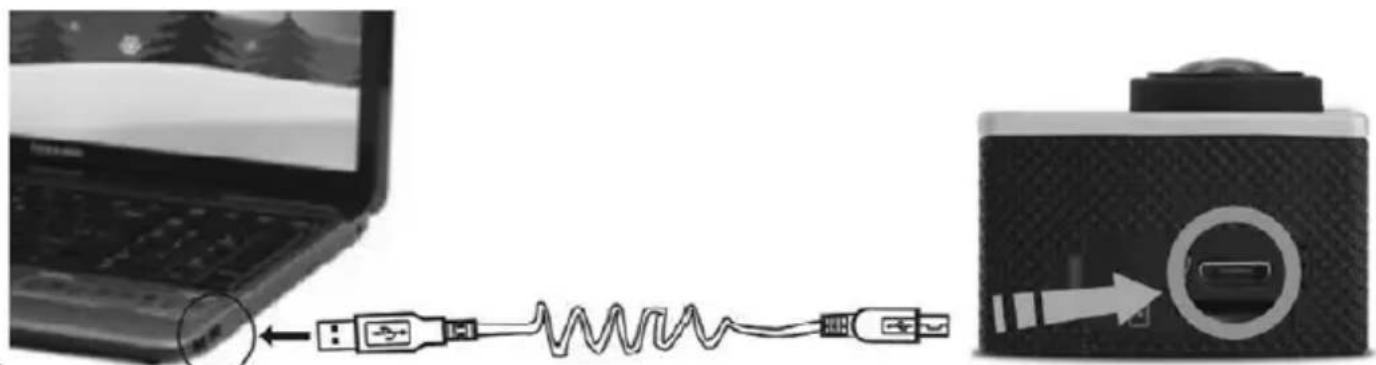

Laden Sie den Akku vor dem ersten Gebrauch mindestens 5 Stunden lang auf, und stellen Sie sicher, dass er anschließend vollständig entladen und aufgeladen wird. Dies führt zu einer langen Lebensdauer der Batterie. Laden Sie den Akku direkt über den Micro-USB-Anschluss auf. Verwenden Sie das mitgelieferte USB-Kabel und Ihren Computer zum Laden im heruntergefahrenen Zustand. Während des Ladevorgangs leuchtet die rote Ladeanzeige. Im Allgemeinen kann der Akku nach etwa 3-5 Stunden vollständig aufgeladen werden.7 RW-ACAMHD-01 HD ACTION CAM MIT WASSERFESTEM GEHÄUSE GEMBIRD EUROPE B.V. http://www.gembird.eu All brands and logos are registered trademarks of their respective owners

5. Micro-SD-Karte einlegen

Hinweis: Wenn Sie die Micro SD-Karte zum ersten Mal in dieser Kamera verwenden, kann sie die Daten der Micro SD-Karte nicht lesen. Bitte formatieren Sie sie auf dem Computer oder im Einstellungsmenü, bevor Sie das Gerät verwenden Ihre Daten vor dem Formatieren der Karte). Wenn möglich, wählen Sie eine Markenkarte, um eine bessere Nutzung zu gewährleisten. Unterstützt werden Micro SD-Speicherkarten der Klasse 6 oder höher, bis zu 32 GB.8 RW-ACAMHD-01 HD ACTION CAM MIT WASSERFESTEM GEHÄUSE GEMBIRD EUROPE B.V. http://www.gembird.eu All brands and logos are registered trademarks of their respective owners

Power / Mode-Taste: Drücken Sie diese Taste kurz, um zwischen Videoaufnahme / Fotoaufnahme / Wiedergabe / Menüeinstellungen zu wechseln. Lang drücken, ein- / ausschalten. OK-Taste: Drücken Sie diese Taste im Videomodus kurz, um die Aufnahme zu starten. Drücken Sie erneut kurz, um die Aufnahme zu stoppen. Drücken Sie im Fotoaufnahmemodus diese Taste kurz, um Bilder aufzunehmen. Drücken Sie diese Taste im Wiedergabemodus kurz, um das Bild zu starten / anzuhalten. Drücken Sie diese Taste im Menümodus kurz, um die Taste zu bestätigen. Auf-Taste: Stellen Sie die Funktionstaste in der Menüoption Select button nach oben ein. Drücken Sie im Wiedergabemodus die Auswahltaste nach oben, um die Lautstärke während der Videowiedergabe zu verringern. Drücken Sie diese Taste, um die Tonaufnahmefunktion im Videomodus zu beenden. Abwärtstaste:9 RW-ACAMHD-01 HD ACTION CAM MIT WASSERFESTEM GEHÄUSE GEMBIRD EUROPE B.V. http://www.gembird.eu All brands and logos are registered trademarks of their respective owners Stellen Sie die Funktionstaste im Menüpunkt der Auswahltaste nach unten ein. Im Wiedergabemodus ist die Auswahltaste nicht mehr gedrückt. Drücken Sie diese Taste, um die Lautstärke während der Videowiedergabe zu erhöhen. USB-Anschluss:

1. Zum Verbinden des PCs zum Übertragen von Daten;

2. Zum Anschließen einer externen Stromversorgung an die

Batterieladung oder zur Stromversorgung;

3. Zum Anschließen des PCs an die Kamera;

Micro SD-Kartensteckplatz: Legen Sie die Micro SD-Karte ein.

7. Videoaufnahmemodus

Verwenden Sie diesen Modus, um Videos mit Ihrer Kamera aufzunehmen. Dies ist der Standardmodus, wenn die Kamera eingeschaltet wird. Um ein Video aufzunehmen, richten Sie Ihre Kamera wie gewünscht aus und drücken Sie kurz die OK-Taste, um die Aufnahme zu starten. Um die Aufnahme zu beenden, drücken Sie erneut kurz die OK-Taste. Das Video wird automatisch auf der Speicherkarte Ihrer Kamera (nicht im Lieferumfang enthalten) gespeichert.10 RW-ACAMHD-01 HD ACTION CAM MIT WASSERFESTEM GEHÄUSE GEMBIRD EUROPE B.V. http://www.gembird.eu All brands and logos are registered trademarks of their respective owners

8. Fotoaufnahmemodus

Verwenden Sie diesen Modus, um Bilder mit Ihrer Kamera aufzunehmen. Drücken Sie nach dem Einschalten der Kamera einmal kurz die Ein- / Aus-Taste, um den Fotoaufnahmemodus zu öffnen. Drücken Sie die OK- Taste, um das Foto aufzunehmen. Das Bild wird automatisch auf der Speicherkarte Ihrer Kamera gespeichert (nicht im Lieferumfang enthalten).

Verwenden Sie diesen Modus, um die Fotos und Videos auf Ihrer Kamera anzuzeigen und zu verwalten. Drücken Sie nach dem Einschalten der Kamera zweimal kurz die Ein- / Austaste, um den Wiedergabemodus zu öffnen. Drücken Sie die Tasten Nach oben oder Nach unten, um durch die Foto- und Videodateien zu blättern. Anmerkung: Wenn Sie eine Videodatei auswählen, drücken Sie kurz die OK-Taste, um die Wiedergabe zu starten. Drücken Sie die Up-Taste, um die Lautstärke während der Videowiedergabe zu verringern. Drücken Sie die Abwärts-Taste, um die Lautstärke während der Video-Wiedergabe zu erhöhen. Um die Wiedergabe zu stoppen, drücken Sie kurz die Ok-Taste.11 RW-ACAMHD-01 HD ACTION CAM MIT WASSERFESTEM GEHÄUSE GEMBIRD EUROPE B.V. http://www.gembird.eu All brands and logos are registered trademarks of their respective owners

10. Menüeinstellungsmodus:

Drücken Sie nach dem Einschalten der Kamera drei Mal kurz auf die Ein / Aus-Taste, um den Menüeinstellungsmodus zu öffnen. Drücken Sie die Aufwärts-oder Abwärts-Tasten, um durch die Videoauflösung, die Bildauflösung und andere Menüeinstellungen zu blättern. Menüeinstellung Beschreibung Video Auflösung 1080FHD, 1080P, 720P, WVGA für Wahl Bildauflösung 12M, 10M, 8M, 5M, 3M, 2M, 1.3M, VGA für Wahl Zeit nehmen, Foto off, 2S Timer, 5S Timer, Timer 10S für Wahl Burst-Foto Schalten Sie, Drei-Shooting, fünf Shooting für Wahl Zeitstempel Aus / Ein für Wahl. Blendet das Datum / Zeitstempel auf Fotos oder Videos. Bewegungserkennun

OFF / Hoch / mittlere / niedrig für Wahl Daueraufnahme Aus, 1 Minute, 2 Minuten, 3 Minuten, 5 Minuten, 10 Minuten nach Wahl. Audio Aufnahme Aus / Ein für Wahl. Belichtungswert: wählen nach oben / unten von +2 bis -2 Belichtung und bestätigen Sie mit OK Weißabgleich Auto, Tageslicht, bewölkt, Wolfram für Wahl. Löschen Löschen Strom, löschen Sie alle für Wahl. Schutz Arretierstrom, entriegeln Strom, sperren alle, schalte alle für Wahl. Format Wenn Sie mit Ja, die Micro-SD-Karte wählen, wird formatiert und wenn wählen keine Dateien bleiben erhalten. Sprachen Englisch, Niederländisch, Chinesisch (traditionell), Chinesisch (vereinfacht), Japanisch, Portugiesisch, Russisch, Spanisch, Italienisch, Französisch, Deutsche usw. Volumen 0,1,2,3,4,5,6,7 für Wahl12 RW-ACAMHD-01 HD ACTION CAM MIT WASSERFESTEM GEHÄUSE GEMBIRD EUROPE B.V. http://www.gembird.eu All brands and logos are registered trademarks of their respective owners automatische Abschaltung deaktivieren, 1 Minute, 3 Minuten, 5 Minuten für Wahl. Automatische off- screen deaktivieren, 1 Minute, 3 Minuten, 5 Minuten, 10 Minuten für Wahl. rücksetzen Wenn ja wird die Kamera zur ursprünglichen Situation zurückgesetzt. Frequenz Wählen Sie 50Hz oder 60Hz Zeiteinstellung Ändern Sie das Datum und die Zeit, die nach oben und unten Pfeiltasten. Bilddrehung Aus, Ein für Wahl. Auto-Modus Aus, Ein für Wahl. Softwareversion Zeigt Version der Firmware.13 RW-ACAMHD-01 HD ACTION CAM MIT WASSERFESTEM GEHÄUSE GEMBIRD EUROPE B.V. http://www.gembird.eu All brands and logos are registered trademarks of their respective owners English

Die Garantie beträgt 24 Monate ab Verkaufsdatum an den Endverbraucher. Das Kaufdatum und der Gerätetyp sind durch eine maschinell erstellte Kaufquittung zu belegen. Bitte bewahren Sie Ihren Kaufbeleg daher für die Dauer der Garantie auf, da er Voraussetzung für eine eventuelle Reklamation ist. Innerhalb der Garantiezeit werden alle Mängel, wahlweise durch den Hersteller entweder durch Instandsetzung, Austausch mangelhafter Teile oder im Austausch, behoben. Die Ausführung der Garantieleistung bewirkt weder eine Verlängerung noch einen Neubeginn der Garantiezeit. Eine Garantieleistung entfällt für Schäden oder Mängel die durch unsachgemäße Handhabung oder durch äußere Einwirkung (Sturz, Schlag, Wasser, Staub, Verschmutzung oder Bruch) herbeigeführt wurden. Verschleißteile (z.B. Akkus) sind von der Garantie ausgenommen. GEMBIRD Deutschland GmbH Coesterweg 45, 59494 Soest, Deutschland, www.gembird.eu Wenn Sie Hilfe im Umgang mit unseren Produkten benötigen, können Sie uns kostenlos via E-Mail an [e-mail] oder über unser Hilfe-Forum erreichen: http://gembird-support.de/
