02080 - Wischmopp Cleanmaxx - Kostenlose Bedienungsanleitung

Produkttyp	Kabelloser Dampfbesen
Marke	Cleanmaxx
Modell	02080
Stromversorgung	Li-Ionen-Akku 7,4 V, 2000 mAh
Netzteil	Eingang 100-240 V ~ 50/60 Hz, Ausgang 9 V Gleichstrom 0,4 A
Ladezeit	Ca. 4 bis 5 Stunden
Akkulaufzeit	Ca. 30 bis 40 Minuten (voller Akku)
Wassertankkapazität	Max. 200 ml
Leistung	30 W (max.)
Reinigungsart	Trocken und nass
Kompatible Oberflächen	Glatte Böden (Fliesen, Parkett usw.)
Abmessungen	Länge verstellbar (Teleskoprohr)
Gewicht	Ca. 1,5 kg (Schätzung)
Anzahl der enthaltenen Reinigungspads	4
Reinigung der Pads	Waschbar bei 40°C, keinen Weichspüler verwenden
Sprühfunktion	Ja, mit Taste am Griff
Ladeanzeige	Kontrollleuchte (rot beim Laden, grün wenn voll)
Sicherheit	Nicht eintauchen, nicht dem Regen aussetzen, Schutzklasse II
Ersatzteile	Reinigungspads (Art.-Nr. 08934)
Reparierbarkeit	Akku durch Fachkraft austauschbar
Garantie	Gesetzliche Garantie, ausgenommen normale Abnutzung und nicht bestimmungsgemäße Verwendung

Häufig gestellte Fragen - 02080 Cleanmaxx

Wie montiere ich den Kabellosen Dampfbesen Cleanmaxx 02080?

Montage: Führen Sie das Anschlusskabel vom Griff durch das Teleskoprohr, stecken Sie den Griff auf das Rohr, verbinden Sie den Kabelstecker mit der Buchse am Hauptgerät, setzen Sie dann das Rohr in die Aufnahme am Hauptgerät. Ein hörbares Klicken bestätigt die Verriegelung.

Wie lade ich den Akku auf?

Stellen Sie sicher, dass das Gerät ausgeschaltet ist (Kontrollleuchte aus). Stecken Sie die Buchse des Netzteils in die Ladebuchse auf der Rückseite des Hauptgeräts und dann das Netzteil in eine Steckdose. Die rote Leuchte zeigt den Ladevorgang an; sie wird grün, wenn der Akku voll ist (ca. 4 bis 5 Stunden).

Wie fülle ich den Wassertank?

Schalten Sie das Gerät aus. Öffnen Sie den Deckel des Wassertanks am Hauptgerät. Füllen Sie Wasser oder eine Mischung aus Wasser + Reinigungsmittel bis max. 200 ml ein (verwenden Sie den mitgelieferten Messbecher). Schließen Sie den Deckel fest.

Welche Bodenarten kann ich mit diesem Besen reinigen?

Er eignet sich für die Trocken- oder Nassreinigung glatter Oberflächen wie Fliesen, Parkett, Laminat, Linoleum usw. Nicht auf wasserempfindlichen Oberflächen verwenden (z. B. unbehandeltes Parkett).

Wie verwende ich die Sprühfunktion?

Drücken Sie während der Reinigung die Sprühtaste am Griff, um den Boden über die Sprühdüse zu befeuchten. Dies ermöglicht eine gezielte Nassreinigung.

Was tun, wenn der Akku nicht lädt?

Überprüfen Sie, ob das Netzteil richtig in der Steckdose steckt und ob die Buchse fest in der Ladebuchse sitzt. Versuchen Sie eine andere Steckdose. Wenn das Problem weiterhin besteht, sind möglicherweise das Netzteil oder der Akku defekt; kontaktieren Sie den Kundendienst.

Wie pflege ich die Reinigungspads?

Entfernen Sie die Pads nach jedem Gebrauch. Waschen Sie sie bei 40°C in der Maschine, ohne Weichspüler. Trocknen Sie sie nicht im Trockner. Ersetzen Sie sie, wenn sie beschädigt oder abgenutzt sind (Art.-Nr. 08934).

Kann ich Reinigungsmittel in den Tank geben?

Ja, Sie können ein mildes Reinigungsmittel für Böden ins Wasser geben. Befolgen Sie die Anweisungen des Herstellers. Vermeiden Sie aggressive oder scheuernde Mittel, die das Gerät beschädigen könnten.

Welche Sicherheitsvorkehrungen muss ich beachten?

Tauchen Sie das Gerät niemals in Wasser. Verwenden Sie es nicht im Freien bei Regen. Laden Sie nur mit dem mitgelieferten Netzteil auf. Halten Sie das Kabel von Kindern fern. Wenn der Akku ausläuft, vermeiden Sie Kontakt und spülen Sie gründlich.

Wie bewahre ich das Gerät nach Gebrauch auf?

Leeren Sie das restliche Wasser aus dem Tank. Reinigen Sie das Gerät mit einem feuchten Tuch. Entfernen und waschen Sie die Pads. Bewahren Sie alles an einem trockenen, sonnengeschützten Ort außerhalb der Reichweite von Kindern auf.

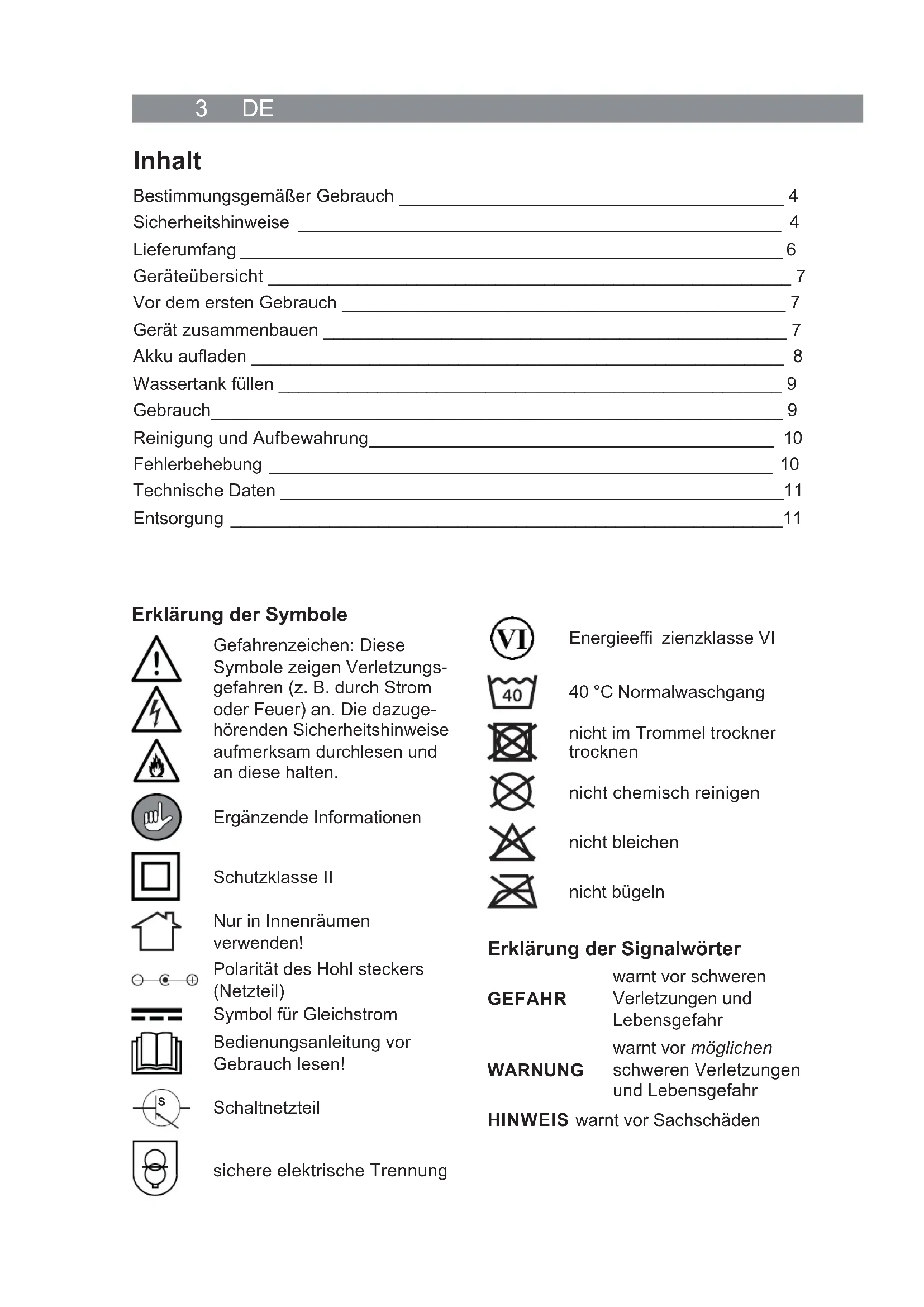

BEDIENUNGSANLEITUNG 02080 Cleanmaxx

Bestimmungsgemäßer Gebrauch 4

Sicherheitshinweise 4

Lieferumfang 6

Geräteübersicht 7

Vor dem ersten Gebrauch 7

Gerät zusammenbauen 7

Akku aufladen 8

Wassertank füllen 9

Gebrauch 9

Reinigung und Aufbewahrung 10

Fehlerbehebung 10

Technische Daten 11

Entsorgung 11

Erklärung der Symbole

Gefahrenzeichen: Diese

Symbole zeigen Verletzungs-gefahren (z. B. durch Strom oder Feuer) an. Die dazugehörenden Sicherheitshinweise aufmerksam durchlesen und an diese halten.

Ergänzende Informationen

Schutzklasse II

Nur in Innenräumen verwenden!

Polarität des Hohl steckers (Netzteil)

Symbol für Gleichstrom

Bedienungsanleitung vor Gebrauch lesen!

Schaltnetzteil

sichere elektrische Trennung

nicht im Trommel trockner trocknen

nicht chemisch reinigen

nicht bleichen

nicht bügeln

Erklärung der Signalwörter

GEFAHR

warnt vor schweren

Verletzungen und Lebensgefahr

warnt vor möglichen

WARNUNG

schweren Verletzungen und Lebensgefahr

HINWEIS warnt vor Sachschäden

Sehr geehrte Kundin, sehr geehrter Kunde,

wir freuen uns, dass Sie sich für diesen akkubetriebenen Spraymopp entschieden haben.

Lesen Sie vor dem ersten Gebrauch des Gerätes die Gebrauchsanleitung sorgfältig durch und bewahren Sie sie zum späteren Nachlesen auf. Bei Weitergabe des Gerätes ist auch diese Gebrauchsanleitung mitzugeben. Sie ist Bestandteil des Gerätes.

Hersteller und Importeur übernehmen keine Haftung, wenn die Angaben in dieser Gebrauchsanleitung nicht beachtet werden.

Sollten Sie Fragen zum Gerät sowie zu Ersatz- / Zubehörteilen haben, kontaktieren

Sie den Kundenservice über unsere Website: www.dspro.de/kundenservice

Bestimmungsgemäßer Gebrauch

• Dieses Gerät ist zum trockenen und feuchten Reinigen von glatten Oberflächen verschiedener Art (Fußböden, Treppen etc.) geeignet.
• Es kann sowohl im Innen- als auch im Außenbereich verwendet werden.
• Dieses Gerät ist nicht geeignet zum Aufwischen von: –leicht entzündlichen oder brennbaren Flüssigkeiten, –glühender oder brennender Asche.
• Das Gerät ist für den privaten Gebrauch, nicht für eine gewerbliche Nutzung bestimmt.
• Das Gerät nur wie in der Gebrauchsanleitung beschrieben nutzen. Jede weitere Verwendung gilt als bestimmungswidrig.
• Von der Gewährleistung ausgeschlossen sind alle Mängel, die durch unsachgemäße Behandlung, Beschädigung oder Reparaturversuche entstehen. Dies gilt auch für den normalen Verschleiß.

Sicherheitshinweise

• Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
• Kinder dürfen nicht mit dem Gerät spielen.
  ■ Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Nie über die maximale Füllmenge des Wassertanks hinausgehen (max. 200 ml). Unbedingt die Hinweise im Kapitel „Wassertank füllen“ beachten.

Das Gerät ist vor dem Reinigen stets auszuschalten und vom Netz zu trennen.
Den Akku ausschließlich mit dem mitgelieferten Netzteil aufladen. Keine anderen Geräte mit dem mitgelieferten Netzteil aufladen.
- Keine Veränderungen am Gerät vornehmen! Wenn das Gerät, die Anschlussleitung oder der Akku beschädigt sind, müssen diese durch den Hersteller, Kundenservice oder eine ähnlich qualifizierte Person (z. B. Fachwerkstatt) ersetzt bzw. repariert werden, um Gefährdungen zu vermeiden.

GEFAHR – Stromschlaggefahr!

- Nur in geschlossenen Räumen laden und lagern.

Das Gerät und die Anschlussleitung niemals in Wasser oder andere Flüssigkeiten eintauchen und sicherstellen, dass diese nicht ins Wasser fallen oder nass werden können.
Sollte das Gerät ins Wasser fallen, während es an das Stromnetz angeschlossen ist, sofort die Stromzufuhr unterbrechen. Erst danach das Gerät aus dem Wasser ziehen und entsorgen.
Das Gerät und die Anschlussleitung niemals mit feuchten Händen berühren, wenn das Gerät an das Stromnetz angeschlossen ist.
- Wenn das Gerät in Außenbereichen verwendet wird, darauf achten, dass es keinem Regen oder Feuchtigkeit ausgesetzt wird.

WARNUNG – Verletzungsgefahr!

Erstickungsgefahr! Kinder und Tiere vom Verpackungsmaterial fernhalten.
Strangulationsgefahr! Sicherstellen, dass die Anschlussleitung stets außer Reichweite von Kleinkindern und Tieren ist.
Verätzungsgefahr durch Batteriesäure! Sollte der Akku auslaufen, Körperkontakt mit der Batteriesäure vermeiden. Gegebenenfalls Schutzhandschuhe tragen. Bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit reichlich klarem Wasser spülen und sofort medizinische Hilfe in Anspruch nehmen.
■ Sturzgefahr! Darauf achten, dass die Anschlussleitung keine Stolpergefahr darstellt.
Das Gerät nicht benutzen, wenn es beschädigt ist.

WARNUNG – Gefahr durch Akkus!

Die Haupteinheit mit eingebautem Akku darf nicht auseinander genommen, ins Feuer geworfen oder hohen Temperaturen über +40 °C ausgesetzt werden. Der Akku könnte sich entzünden oder explodieren.
Sicherstellen, dass das Gerät, und vor allem die Haupteinheit, nicht nass werden kann. Das Gerät nicht benutzen, wenn Flüssigkeit eingedrungen ist. Der Akku in der Haupteinheit könnte sich entzünden oder explodieren.
Das Gerät und das Netzteil während des Ladens nicht abdecken, um eine Überhitzung zu vermeiden.

HINWEIS – Risiko von Material- und Sachschäden

Darauf achten, dass die Anschlussleitung nicht gequetscht, geknickt oder über scharfe Kanten gelegt wird und nicht mit heißen Flächen in Berührung kommt.
Das Netzkabel nicht um das Netzteil wickeln.
Das Gerät nur benutzen, wenn es vollständig und korrekt zusammengebaut ist! Das Netzteil aus der Steckdose ziehen, wenn während des Ladens ein Fehler auftritt oder vor einem Gewitter.
Das Gerät muss ausgeschaltet sein, wenn das Netzteil gezogen oder in die Steck-dose gesteckt wird. Immer am Netzteil und nie am Netzkabel ziehen, um das Gerät vom Stromnetz zu trennen.
Das Gerät nicht verwenden, wenn es noch am Netzteil angeschlossen ist.
Das Gerät schützen vor: Hitze, offenem Feuer, Minustemperaturen, direkter Sonneneinstrahlung und Stößen.
Nur Original-Zubehörteile des Herstellers verwenden, um die Funktionsweise des Gerätes nicht zu beeinträchtigen und eventuelle Schäden zu verhindern.

Lieferumfang

• Haupteinheit
• Teleskoprohr
• Handgriff
• Wischpad (4 x)
• Netzteil
• Akku (in der Haupteinheit)
• Messbecher
• Gebrauchsanleitung

Den Lieferumfang auf Vollständigkeit und die Bestandteile auf Transportschäden überprüfen. Bei Schäden, das Gerät nicht verwenden, sondern den Kunden service kontaktieren.

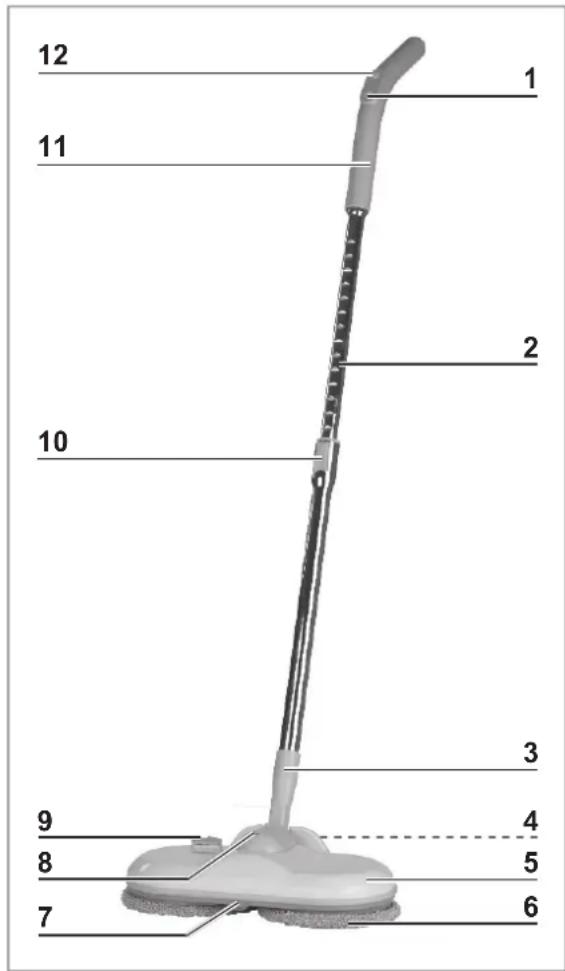

Geräteübersicht

12 11 10 1 2 3 4 5 6 7 8 9

1 Ein-/Aus-Taste
2 Teleskoprohr
3 Teleskoprohraufnahme
4 Ladebuchse (auf der Rückseite)
5 Haupteinheit mit Wassertank
6 Reinigungsfüße mit Wischpads
7 Sprühdüse
8 Kontrollleuchte
9 Wassertankverschluss
10 Schieber zum Einstellen der Länge
11 Handgriff
12 Sprühtaste

Vor dem ersten Gebrauch

• Eventuelle Folien, Aufkleber oder Transportschutz vom Gerät abnehmen. Niemals das Typenschild und eventuelle Warnhinweise entfernen!
• Gerät zusammenbauen (siehe Kapitel „Gerät zusammenbauen“).
• Akku aufladen (siehe Kapitel „Akku aufladen“).

Gerät zusammenbauen

1. Das Verbindungskabel des Handgriffs (11) vollständig durch das Teleskoprohr (2) führen.
2. Den Handgriff oben auf das Teleskoprohr aufstecken. Er muss hörbar einrasten.
3. Den Stecker des Verbindungskabels mit der Buchse der Haupteinheit (5) verbinden. Er muss hörbar einrasten.
4. Das Teleskoprohr in die Teleskoprohraufnahme (3) der Haupteinheit stecken. Es muss hörbar einrasten.

Zum Abnehmen des Teleskoprohres oder des Handgriffes jeweils die entsprechenden Entriegelungsknöpfe drücken und das jeweilige Teil herausziehen. HINWEIS: Beim Auseinandernehmen unbedingt darauf achten, dass der Stecker des Verbindungskabels getrennt wird.

Wischpads anbringen / abnehmen

BEACHTEN!

■ Die Wischpads dürfen nicht nass an den Reinigungsfüßen angebracht werden.

1. Je ein Wischpad mithilfe des Klettverschlusses an einem Reinigungsfuß (6) anbringen.
2. Zum Abnehmen der Wischpads, diese von den Reinigungsfüßen abziehen.

Länge des Teleskoprohres einstellen

1. Den Schieber (10) am Teleskoprohr (2) betätigen und die gewünschte Länge einstellen.
2. Den Schieber loslassen und das Rohr noch ein Stückchen weiter bewegen, bis es einrastet.

Akku aufl aden

BEACHTEN!

• Kurzschlussgefahr! Keine leitenden Gegenstände (z.B. Schraubendreher oder Ähnliches) in die Ladebuchse stecken.
  Das Netzteil nur an eine vorschriftsmäßig installierte Steckdose, die mit den technischen Daten des Gerätes übereinstimmt, anschließen. Die Steckdose muss auch nach dem Anschließen gut zugänglich sein, damit die Netzverbindung schnell getrennt werden kann.
  Das Netzteil aus der Steckdose ziehen, wenn es längere Zeit nicht verwendet werden soll.
  Den Akku vor der ersten Inbetriebnahme unbedingt vollständig aufladen, um die maximale Ladekapazität zu erreichen.

• Sicherstellen, dass das Gerät ausgeschaltet ist (Kontrollleuchte (8) leuchtet nicht).

• Den Hohlstecker des Netzteils an die Ladebuchse (4) auf der Rückseite der Haupteinheit (5) anschließen.

• Das Netzteil an eine vorschriftsmäßig installierte, gut zugängliche Steckdose anschließen. Die Kontrollleuchte leuchtet rot.
  Der Akku ist vollständig aufgeladen, wenn die Kontrollleuchte grün leuchtet.

• Das Netzteil vom Stromnetz und danach von der Haupteinheit trennen.

Wassertank füllen

BEACHTEN!

- Wenn der Wassertank befüllt ist, darf die Haupteinheit nicht gekippt, verkehrt herum oder seitlich gelegt bzw. gestellt werden. Es könnte Wasser auslaufen!

1. Sicherstellen, dass das Gerät ausgeschaltet ist (Kontrollleuchte (8) leuchtet nicht).
2. Den Wassertankverschluss (9) an der Haupteinheit (5) öffnen.
3. Den Wassertank mithilfe eines Messbechers mit Wasser bzw. einem Gemisch aus Wasser und Reinigungsmittel befüllen (max. 200 ml).
4. Den Wassertankverschluss verschließen.

Gebrauch

• Wenn die Kontrollleuchte (8) grün blinkt, muss der Akku geladen werden.
• Das Gerät nach jeder gereinigten Fläche abschalten, damit erhöht sich deutlich die Betriebszeit pro Akkuladung.

• Zum Abstellen des Gerätes den Stiel nach vorne zur Haupteinheit (5) neigen, bis er einrastet. Um den Stiel zu lösen, den Stiel nach hinten neigen. Dabei die Haupteinheit mit dem Fuß fi xieren.

• Die Ein-/Aus-Taste (1) drücken, um das Gerät einzuschalten. Die Kontrollleuchte leuchtet grün und die beiden Reinigungsfüße (6) beginnen zu rotieren.

• Das Gerät über die zu reinigende bzw. zu polierende Fläche führen.
• Nach Bedarf die Sprühtaste (12) am Handgriff (11) betätigen, um den Boden mit Hilfe der Sprühdüse (7) anzufeuchten.
• Die Ein-/Aus-Taste drücken, um das Gerät auszuschalten. Die Kontrollleuchte erlischt und die Reinigungsfüße kommen zum Stillstand
• Nach dem Gebrauch die Wischpads reinigen (siehe Kapitel „Reinigung und Aufbewahrung“).

Reinigung und Aufbewahrung

BEACHTEN!

• Beim Reinigen darauf achten, dass keine Flüssigkeit in die Haupteinheit und den Handgriff gelangt.
  Zum Reinigen des Gehäuses keine scharfen oder scheuernden Reinigungsmittel verwenden. Sie können die Oberfl ächen beschädigen.

Mit der Zeit können sich die Wischpads verfärben. Dies ist normal und beeinträchtigt nicht die Funktionalität. Sollte eines der Wischpads jedoch beschädigt oder verschlissen sein, muss es ersetzt werden (Ersatz-Set: Artnr. 08934).

• Sollte sich noch Wasser im Wassertank befinden, diesen entleeren.
• Das Gerät bei Bedarf mit einem feuchten, weichen Tuch reinigen. Mit einem weichen Tuch nachtrocknen.
• Die Wischpads von den Reinigungsfüßen (6) abziehen und reinigen. Dabei das Waschetikett beachten! Beachten: Separat oder mit gleichen Farben waschen. Keinen Weichspüler verwenden.
• Das Gerät und die Zubehörteile an einem trockenen, vor Sonne geschützten und für Kinder und Tiere unzugänglichen Ort aufbewahren.

Fehlerbehebung

Sollte das Gerät nicht ordnungsgemäß funktionieren, überprüfen, ob ein Problem selbst behoben werden kann. Lässt sich mit den genannten Schritten das Problem nicht lösen, den Kundenservice kontaktieren.

Nicht versuchen, ein elektrisches Gerät eigenständig zu reparieren!

Problem Mögliche Ursache Behebung
Der Akku wird nicht geladen. Die Kontrollleuchte (8) leuchtet nicht, wenn das Gerät an das Stromnetz ange-schlossen ist.	Das Netzteil steckt nicht richtig in der Steckdose.	Den Sitz des Netzteils korrigieren.
	Der Hohlstecker steckt nicht richtig in der Ladebuchse (4) des Gerätes.	Die Verbindung zwischen Ladebuchse (4) und Hohl-stecker korrigieren.
	Die Steckdose ist defekt.	Eine andere Steckdose aus-probieren.
	Es ist keine Netzspannung vorhanden.	Die Sicherung des elektrischen Verteilers (Sicherungskasten) überprüfen.
Das Gerät lässt sich nicht starten.	Der Akku des Gerätes ist zu schwach.	Den Akku aufl aden.

Technische Daten

Artikelnummer: 02080

ID Gebrauchsanleitung: Z 02080 M DS V1 0220 dk

Gerät

Modellnummer: WS-19

Stromversorgung: 7,4 V (Li-Ion Akku, 2000 mAh)

Leistung: 30 W (max.)

Kapazität Wassertank: max. 200 ml

Akku

Ladedauer: ca. 4 – 5 Stunden

Betriebsdauer: ca. 30 – 40 Minuten (bei voll aufgeladenem Akku)

Netzteil

Modellnummer: CZH008090040EUWV

Eingang: 100–240 V \~ 50/60 Hz 0,2A

Ausgang: 9 V DC 0,4 A

Schutzklasse: II

Schutzart: IP20

Entsorgung

Das Verpackungsmaterial umweltgerecht entsorgen und der Wertstoffsammlung zuführen.

Der Akku ist vor der Entsorgung des Gerätes zu entnehmen und getrennt vom Gerät an einer entsprechenden Sammelstelle abzugeben.

Das Gerät unterliegt der europäischen Richtlinie 2012/19/EU für Elektro- und Elektronik-Altgeräte (WEEE). Das Gerät nicht als normalen Hausmüll, sondern umweltgerecht über einen behördlich zugelassenen Entsorgungsbetrieb entsorgen.

Akku entnehmen

1. Die zwei Schrauben an beiden Reinigungsfüßen (6) mithilfe eines Schraubendrehers lösen und die Reinigungsfüße entfernen.
2. Die zehn Schrauben auf der Unterseite der Haupteinheit (5) lösen und diese vorsichtig abnehmen.
3. Die Entriegelungstaste an der Steckverbindung drücken und die Steckverbindung lösen.
4. Den Akku entnehmen und separat entsorgen.

Contents

Intended Use 13

Safety Notices 13

Items Supplied 15

Device Overview 16

www.dspro.de/kundenservice

Technische gegevens 37

Afvoeren 38

Beschermingsklasse: IP20

Afvoeren
