BEDIENUNGSANLEITUNG SHX22HEAT100 SHX

Dieses Produkt ist nur für gut isolierte Räume oder für den gelegentlichen Gebrauch geeignet.

INHALTSVERZEICHNIS

DE

Wichtige Informationen zur Sicherheit, Standort und zum elektrischen Anschluss

Recycling, Entsorgung, Konformitätserklärung

Lieferumfang

Beschreibung des Gerätes

Inbetriebnahme und Funktion

Schutzeinrichtungen

Reinigung und Wartung

Tätigkeiten zu Saisonbeginn/-ende

Technische Informationen

Erforderliche Angaben zu elektrischen Einzelraumheizgeräten

LESEN SIE BITTE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH, BEVOR SIE MIT MONTAGE, INSTALLATION, BEDIENUNG ODER WARTUNG BEGINNEN. SCHÜTZEN SIE SICH SELBST UND ANDERE, INDEM SIE DIE SICHERHEITSHINWEISE BEFOLGEN. DIE NICHTBEACHTUNG VON ANWEISUNGEN KÖNNTE ZU PERSONEN- UND/ODER SACHSCHÄDEN UND/ODER ZUM VERLUST DES GEWÄHRLEISTUNGSANSPRUCHS FÜHREN!

Bestimmungsgemäße Verwendung

Dieses Gerät ist ausschließlich zum Heizen von Wohnräumen in Haushalten vorgesehen und darf für keine anderen Zwecke eingesetzt werden. Das Produkt ist für den Einsatz als Konvektionsheizung vorgesehen. Wenn die Luft erwärmt wird, steigt sie nach oben, kühlt dann ab und zirkuliert wieder herunter, um wieder erwärmt zu werden. Es ist nur für gut isolierte Räume und gelegentliche Nutzung geeignet. Es kann an der Wand oder am Bodenständer montiert werden und wird über das integrierte Steuergerät bedient. Es stehen zwei Wochen-Timer für je 12 Stunden zur Verfügung. Dieses Produkt ist nur für den Gebrauch in Innenräumen, nicht gewerblich, nicht industriell und nur im Haushalt bestimmt. Nicht im Freien verwenden. Verwenden Sie das Produkt nicht für andere Zwecke. Es darf nicht auf Baustellen, Gewächshäusern, Scheunen, Ställen, Mühlen oder anderen Orten, an denen entzündliche Staubpartikel auftreten können, verwendet werden. Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Sollten Sie das Produkt für andere als die zuvor beschriebenen Zwecke verwenden, kann das Produkt beschädigt werden. Eine unsachgemäße Verwendung kann außerdem zu Gefahren wie Kurzschlüsse, Brände oder elektrischen Schlägen führen. Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie diese sicher auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.

WICHTIGE INFORMATIONEN ZUR SICHERHEIT, STANDARD UND ZUM ELEKTRISCHEN ANSCHLUSS

1. Verwenden Sie dieses Gerät ausschließlich gemäß den Richtlinien in der Bedienungsanleitung. Jede andere Verwendung, die nicht vom Hersteller empfohlen wird, könnte zu Bränden, elektrischen Schlägen oder Personenschäden führen.

2. Dieses Gerät ist ausschließlich zum Heizen von Wohnräumen in Haushalten vorgesehen und darf für keine anderen Zwecke eingesetzt werden.

3. Entfernen Sie die Verpackung und stellen Sie sicher, dass das Gerät nicht beschädigt ist. Im Zweifelsfall verwenden Sie das Gerät nicht und kontaktieren Sie Ihren Händler.
4. Vor Anschluss an das Netz müssen Sie überprüfen, ob Stromart und Netzspannung mit den Angaben des Gerätetypenschildes übereinstimmen.
5. Die elektrische Steckdose, an der Sie das Gerät anschließen, darf nicht defekt oder lose sein und muss für die erforderliche Strombelastung geeignet und vor allem zuverlässig geerdet sein.
6. Vermeiden Sie die Verwendung eines Verlängerungskabels, denn dieses könnte überhitzen und einen Brand erzeugen.
7. Das Gerät darf nicht direkt unter einer Wandsteckdose aufgestellt sein. Im Zweifelsfall lassen Sie Ihre elektrische Installation von einem qualifizierten Elektriker überprüfen.
8. Es ist verboten die Eigenschaften dieses Gerätes wie auch immer anzupassen oder zu modifizieren. Verwenden Sie nur vom Hersteller empfohlene Ersatz- und Zubehörteile (Nichtbeachtung kann zum Verlust der Gewährleistung führen).

9. Dieses Heizgerät nicht benutzen, wenn es sichtbare Anzeichen von Beschädigungen aufweist.

10. Kindern ab 3 Jahren und jünger als 8 Jahre dürfen das Gerät nur ein- und ausschalten, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben, vorausgesetzt, dass das Gerät in seiner normalen Gebrauchslage platziert oder installiert ist. Kindern ab 3 Jahren und jünger als 8 Jahre dürfen nicht den Stecker in die Steckdose stecken, das Gerät nicht regulieren, das Gerät nicht reinigen und/oder nicht die Wartung durch den Benutzer durchführen.

11. Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollten Sie den Raum verlassen, schalten Sie das Gerät immer aus.

12. Verwenden Sie das Gerät nicht in kleinen Räumen, in denen sich Personen aufhalten, die nicht in der Lage sind, den Raum selbstständig zu verlassen, es sei denn, diese werden ständig überwacht.
13. Kinder dürfen nicht mit dem Gerät spielen.

Kinder unter 3 Jahren sind vom Gerät fernzuhalten, es sei denn, Sie werden ständig überwacht.

1. Halten Sie Kinder von Verpackungsmaterial fern.

Bei Verschlucken besteht Erstickungsgefahr!

1. Das Gerät ist nicht für Dauer- und Präzisionsbetrieb geeignet.

2. Dieses Heizgerät nicht benutzen, wenn es zuvor fallen gelassen wurde.

3. Dieses Gerät dient nur zum Betrieb in trockenen Innenräumen.

4. Benutzen Sie das Gerät nicht in der Nähe von Wasser oder starker Feuchtigkeit, z.B. im feuchten Keller, neben Schwimmbecken, Badewanne oder Dusche. Achten Sie darauf, dass kein Wasser in das Gerät eindringen kann.
5. Benutzen Sie das Gerät nicht in direkter Nähe zu Benzin, Gas, Öl, Alkohol oder anderen explosionsgefährlichen und leicht brennbaren Flüssigkeiten oder Gasen.
6. Um die Brandgefahr zu mindern halten Sie vom Luftauslass des Gerätes einen Abstand von mind. einem Meter zu allen leicht entzündlichen Stoffen wie z.B.:

a. unter Druck befindlichen Gefäßen (z.B. Sprühbehälter)
b. Möbeln
c. Textilien jeglicher Art

1. Dieses Heizgerät auf einer waagerechten und stabilen Fläche oder gegebenenfalls an einer Wand befestigt benutzen.
   Stellen Sie keine Gegenstände auf das Gerät.
2. Decken Sie das Gerät während des Betriebes und der Auskühlphase niemals ab.

3. Schalten Sie das Gerät immer aus, bevor Sie den Netzstecker ziehen.

4. Ziehen Sie nicht am Netzkabel, um das Gerät vom Netzstrom zu trennen. Ziehen Sie immer am Stecker, um das Netzkabel herauszuziehen.

5. Vorsicht - Einige Teile des Produktes können sehr heiß werden und Verbrennungen verursachen. Besondere Vorsicht ist geboten, wenn Kinder und schutzbedürftige Personen anwesend sind. Lassen Sie das Gerät immer abkühlen, bevor Sie es reinigen oder demontieren möchten.

6. Ziehen Sie den Stecker, wenn Sie das Gerät nicht verwenden, bevor Sie es reinigen bzw. wenn es gewartet werden muss.

Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

1. Fassen Sie den Stecker nicht mit nassen Händen an, um Stromschläge zu vermeiden.

WARNUNG: Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

WARNUNG: Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller

oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

WARNUNG: Um eine Überhitzung des Heizgerätes zu vermeiden, darf das Heizgerät nicht abgedeckt werden.

ACHTUNG	VERLETZUNGSGEFAHRDas Gerät wird während des Betriebes heiß!Berühren sie niemals das Gerät während des Betriebes → dies könnte zu ernsthaften VERBRENNUNGEN führen.
ACHTUNG	BRANDGEFAHRWARNUNG: Um eine Überhitzung des Heizgerätes zu vermeiden, darf das Heizgerät nicht abgedeckt werden.
ACHTUNG	SICHERHEITSABSTANDHalten Sie mind. einen Meter Sicherheitsabstand zu leicht entzündlichen Gegenständen wie Möbeln, Vorhängen, Papier, etc. ein!STANDORTStellen Sie das Gerät immer so auf, dass die Luft ungehindert ein- und ausströmen kann.VERBRENNUNGSGEFAHRDas Gerät wird während des Gebrauchs sehr heiß und kann Verbrennungen verursachen. Besondere Vorsicht ist geboten, wenn Kinder und schutzbedürftige Personen anwesend sind.ÜBERHITZUNGSGEFAHRBeheizen Sie keine Räume mit weniger als 4m3 Rauminhalt

Symbole auf dem Gerät Symbol:

Bedeutung:

Achtung! Nicht abdecken! Das Symbol am Gerät weist darauf hin, dass es nicht zulässig ist, Gegenstände (z.B. Handtücher, Kleidung etc.) über dem Gerät oder direkt davor aufzuhängen. Das Heizgerät darf nicht abgedeckt werden, um Überhitzung und Brandgefahr zu vermeiden!

Recycling, Entsorgung, Konformitätserklärung

	RECYCLINGDie Verpackungsmaterialien können recycelt werden.Deswegen wird empfohlen, diese im sortierten Abfall zu entsorgen
	ENTSORGUNGDas Symbol "durchgestrichene Mülltonne" erfordert die separate Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE). Elektrische und elektronische Geräte können gefährliche und umweltgefährdende Stoffe enthalten.Entsorgen Sie dieses daher nicht im unsortierten Restmüll, sondern an einer ausgewiesenen Sammelstelle für Elektro- und Elektronik-Altgeräte. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere Informationen wenden Sie sich bitte an Ihren Händler oder die örtlichen Behörden. Richtlinie 2012/19/EUBATTERIEENTSORGUNGGemäss der Gesetzesverordnung 188 vom 20. November 2008 zur Umsetzung der Richtlinie 2006/66/EG über Batterien, Akkumulatoren und verwandte Abfälle weist das Symbol der durchgestrichenen Mülltonne auf der Batterie darauf hin, dass es verboten ist, Altbatterien im Hausmüll zu entsorgen.Batterien und Akkus enthalten stark umweltbelastende Stoffe. Der Benutzer ist verpflichtet, Altbatterien an den Sammelstellen in der Gemeinde oder in den entsprechenden Behältern zu entsorgen. Der Service ist kostenlos. Auf diese Weise werden die gesetzlichen Anforderungen eingehalten und die Umwelt geschont. Diese Zeichen finden Sie auf Batterien:Li = Batterie enthält LithiumAl = Batterie enthält AlkaliMn = Batterie enthält ManganCR 2025 (Li); AA (Al, Mn); AAA (Al, Mn)
	KONFORMITÄTSERKLÄRUNGHiermit bestätigen wir, dass dieser Artikel den grundlegenden Anforderungen, Vorschriften und Richtlinien der EU entspricht. Die ausführliche Konformitätserklärung können Sie jederzeit unter folgendem Link einsehen:https://www.schuss-home.at/downloads

Irrtümer und technische Änderungen vorbehalten.

Lieferumfang

• Konvektorheizung
  ■ Standfüße (2x)
  ■ Fixierschrauben (8x)
  ■ Wandmontagematerial
  ■ Bedienungsanleitung

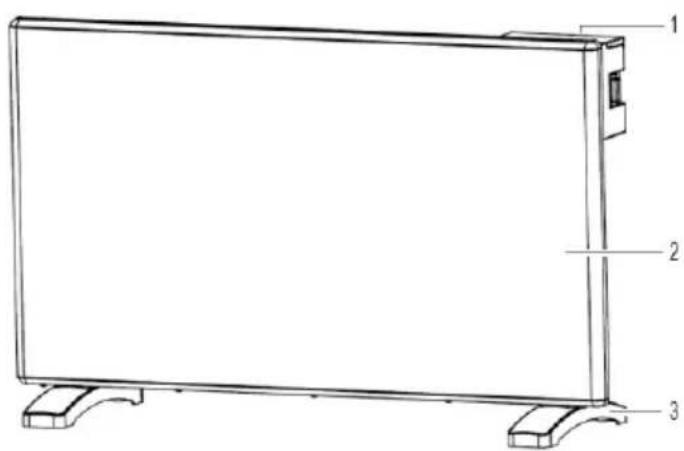

Beschreibung des Gerätes

(1) Steuergerät
(2) Frontblende
(3) Bodenständer
(4) Heißluftaustritt
(5) Netzschalter EIN/AUS

(6) Obere Wandhalterung
(7) Rückwand
(8) Thermofühler
(9) Untere Wandhalterung

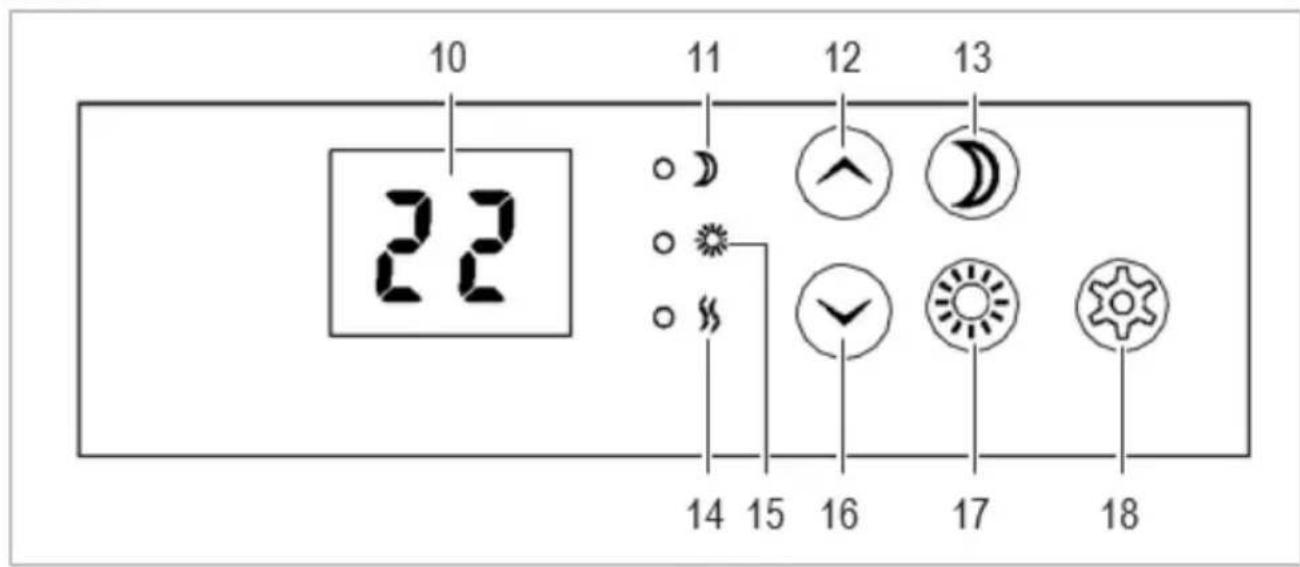

Steuergerät

Dieses Symbol wird im LED-Display (10) angezeigt, wenn der Temperatursensor nicht ordnungsgemäß funktioniert. Schalten Sie das Gerät AUS! Trennen Sie die Stromversorgung und wenden Sie sich an unseren technischen Kundendienst oder an andere technische Mitarbeiter.

(10) LED-Anzeigefeld
(11) LED-Anzeige der Nachtschaltung
(12) Wert / Temperatur erhöhen
(13) Nachtfunktionstaste
(14) LED-Anzeige für Heizung

(15) Tagestimer LED-Anzeige
(16) Wert / Temperatur verringern
(17) Tagesfunktionstaste
(18) Einstelltaste

Installation

Trennen Sie das Heizgerät vom Stromnetz, bevor Sie den Bodenständer befestigen oder das Gerät montieren.

Das Heizgerät muss in horizontaler Position betrieben werden, da es sonst möglicherweise nicht richtig funktioniert. Bitte beachten Sie dies während der Installation.

Der Bodenständer kann Kratzer auf empfindlichen Oberflächen hinterlassen.

Es dürfen sich keine Gegenstände wie zB. ein Regal innerhalb von 1 m um das Heizgerät befinden.

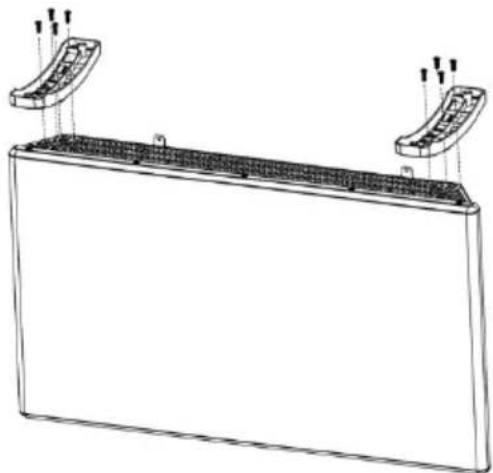

a) Bodenständer montieren

• Stellen Sie das Heizgerät auf den Kopf und legen Sie es vorsichtig auf eine ebene Fläche.
• Schrauben Sie jeden der Füße mit einem Kreuzschlitzschraubendreher an. Verwenden Sie die mitgelieferten Schrauben wie abgebildet.

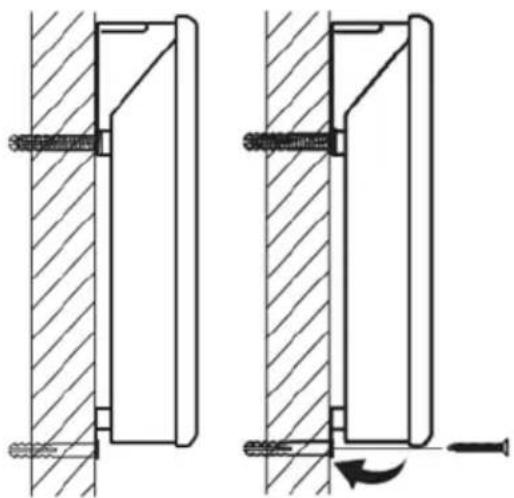

b) Wandmontage

Achten Sie darauf, dass beim Bohren von Montagelöchern oder Befestigen der

Schrauben keine Kabel oder Rohre beschädigt werden. Wenn Sie Zweifel haben, wie oder wo Sie das Heizgerät montieren sollen, wenden Sie sich an einen qualifizierten Fachmann.

Berücksichtigen Sie die Länge des Netzkabels, wenn Sie einen Montageort wählen. Verwenden Sie kein Verlängerungskabel.

Die mitgelieferten Schrauben und Dübel sind für Massivwände geeignet. Bitte verwenden Sie für andere Wandtypen geeignete Schrauben und Dübel. Wenden Sie sich im Zweifelsfall an einen qualifizierten Fachmann.

Die Hakenhalterungen sind auf der Rückseite des Heizgerätes vormontiert. Verwenden Sie einen 8-mm- Bohrer, um die Löcher für die Kunststoffdübel zu bohren.

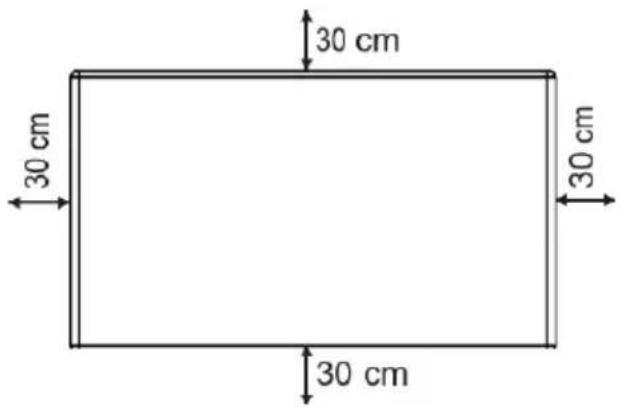

Das Heizgerät muss so montiert werden, dass ein Abstand von mindestens 30 cm zum Boden, zu angrenzenden Wänden und zur Decke besteht.

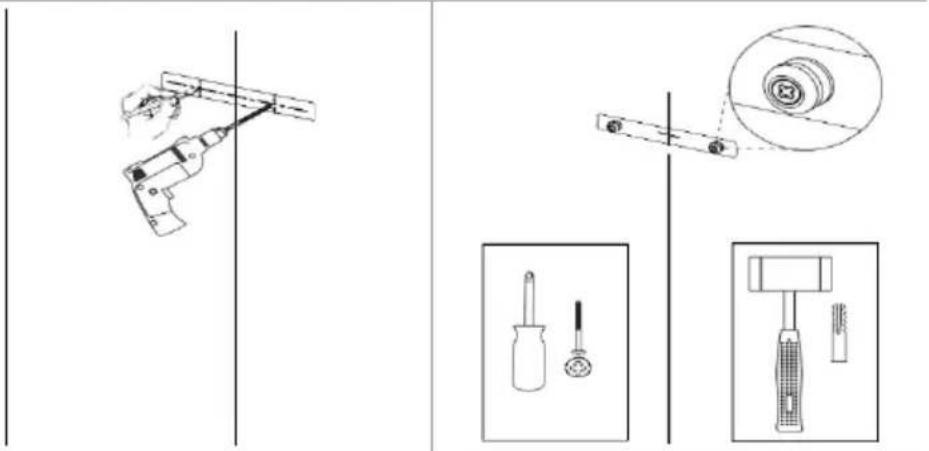

→ Verwenden Sie die mitgelieferte Bohrschablone, um die Position für die beiden oberen Löcher zu markieren. Verwenden Sie eine Wasserwaage, damit sie perfekt horizontal ausgerichtet ist.

• Bohren Sie zwei Löcher (∅ 8 mm) und setzen Sie die Dübel ein.
- Setzen Sie die Schrauben so ein, dass sie etwas herausstehen und die Halterung eingehakt werden kann. Sie muss hinter dem Kopf der Schraube und nicht über der Oberseite einhaken.

• Hängen Sie das Heizgerät auf die Schrauben. Vergewissern Sie sich, dass das Heizgerät stabil fixiert ist, bevor Sie es loslassen.
• Markieren Sie, wo Sie die unteren Befestigungspunkte bohren müssen, und entfernen Sie dann das Heizgerät.
  • Bohren Sie zwei Löcher (∅ 8 mm) und setzen Sie die Kunststoffdübel ein.
• Hängen Sie das Heizgerät auf die oberen Schrauben. Vergewissern Sie sich, dass es fest an seinem Platz sitzt, bevor Sie es loslassen.

Schrauben Sie die untere Wandhalterung (9) fest.

Bedienung

Bei einem Stromausfall oder wenn das Heizgerät vom Stromnetz getrennt wird, bleibt der Temperaturmodus „Free Mode“ erhalten, aber alle Timereinstellungen werden gelöscht.

Bei der ersten Nutzung des Heizgeräts können heiße Teile des Gehäuses einen unangenehmen Geruch verursachen. Dies ist normal. Lüften Sie in diesem Fall den Raum, in dem das Produkt aufgestellt ist.

a) Free Mode

→ Im „Free Mode“ kann das Gerät als elektronischer Thermostat zur Aufrechterhaltung einer konstanten Temperatur verwendet werden.

• Schalten Sie das Heizgerät ein (5).
• Stellen Sie die gewünschte Temperatur mit den Pfeiltasten ∧ / ∨ ein.

• Die LED-Anzeige für Heizung (14) leuchtet auf, um anzuzeigen, dass das Heizgerät aktiv ist.
- Das Heizgerät passt die Heizleistung automatisch an die eingestellte Temperatur an.

b) Tagestimer

Hinweise zum Tagestimer:

- Der Tagestimer ist eine Energiesparfunktion, die das Heizgerät an Wochenenden während der eingestellten Zeit abschaltet. Er ist so konzipiert, dass an den Tagen 6 und 7 (Samstag und Sonntag) das Heizgerät immer abgeschaltet wird.

• Tage 1 - 5 (Mo - Fr): Das Heizgerät ist AN.

• Tage 6 - 7 (Sa - So): Das Heizgerät schaltet sich AUS.

• Der Timer muss auf den Zeitpunkt eingestellt werden, an dem er jeden Tag laufen soll. Wenn Sie beispielsweise möchten, dass der Timer um 9 Uhr beginnt, müssen Sie den Timer auf 9 Uhr einstellen.

• Der Timer kann so eingestellt werden, dass er 1 - 12 Stunden läuft.
• Siehe Abschnitt „h) Timer überspringen“ und „i) Timer löschen“ für Informationen darüber, wie Sie den Tagestimer verzögern oder deaktivieren können.
• Wenn sich der Tages- und Nachttimer überschneiden, läuft der nächste Timer in der Sequenz.
• Wenn ein Timer eingestellt, aber nicht aktiv ist, geht das Heizgerät in den „Schlafmodus“ und schaltet sich aus.

Tagestimer einschalten:

	Drücken Sie, damit zeigt das Display (10) an.
	Wählen Sie mit den Pfeiltasten ∧ / ∨ den aktuellen Wochentag.(Montag = 1, Dienstag = 2, Mittwoch = 3, Donnerstag = 4, Freitag = 5, Samstag = 6, Sonntag = 7).Drücken Sie zum Speichern
	Wählen mit den Pfeiltasten ∧ die√ gewünschte Temperatur.Drücken Sie zum Speichern
	Wählen mit den Pfeiltasten ∧ die√ gewünschte Anzahl der Stunden.Drücken Sie zum Speichern

• Die Tagestimer-LED (15) leuchtet grün, wenn der Timer eingestellt und aktiv ist.

- Sie leuchtet rot zur Anzeige, dass ein Timer programmiert wurde, aber nicht aktiv ist.

c) Nachttimer

Hinweise zum Nachttimer

• Einmal eingestellt, läuft die Nachtschaltung jede Nacht der Woche (Montag bis Sonntag).
• Der Timer muss auf den Zeitpunkt eingestellt werden, an dem er jede Nacht laufen soll. Wenn Sie beispielsweise möchten, dass der Timer um 19 Uhr startet, müssen Sie ihn auf 19 Uhr einstellen.
• Der Timer kann so eingestellt werden, dass er 1 - 12 Stunden läuft.
• Siehe Abschnitt „h) Timer überspringen“ und „i) Timer löschen“ für Informationen darüber, wie Sie den Nachttimer verzögern oder deaktivieren können.
• Wenn sich der Tages- und Nachttimer überschneiden, läuft der nächste Timer in der Sequenz.
• Wenn ein Timer eingestellt, aber nicht aktiv ist, geht das Heizgerät in den „Schlafmodus" und schaltet sich aus.

Nachttimer einstellen:

	Drücken Sie, damit zeigt das Display (10) an.
	Wählen mit den Pfeiltasten^\die\gewünschte Temperatur.Drücken Sie zum Speichern
	Wählen mit den Pfeiltasten^\die\gewünschte Anzahl der Stunden.Drücken Sie zum Speichern

• Die Nachttimer-LED (11) leuchtet grün, wenn der Timer eingestellt und aktiv ist.
- Sie leuchtet rot zur Anzeige, dass ein Timer programmiert wurde, aber nicht aktiv ist.

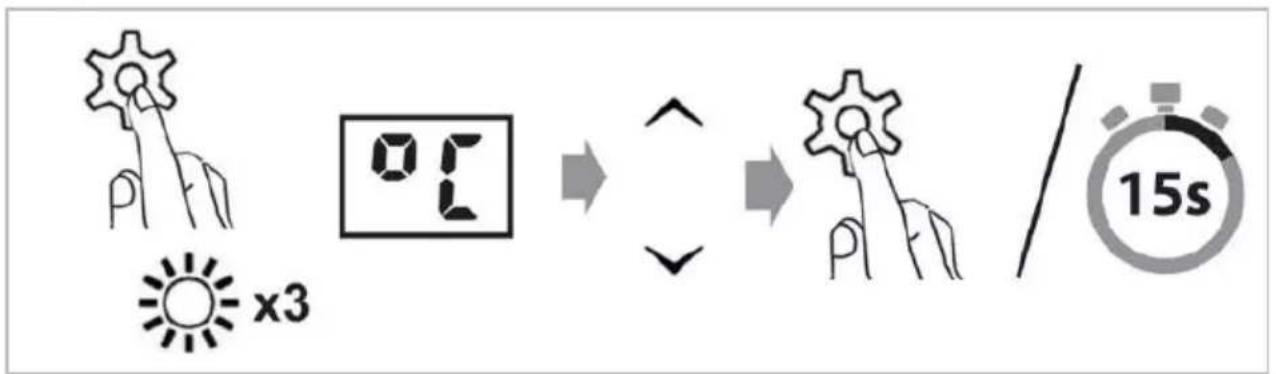

d) Tagestimer: Temperatur einstellen

Sie können die Temperatur, die Sie für den Tagestimer einstellen, anpassen.

• Während Sie ⚙ halten, drücken Sie dreimal ⚙.
  • Geben Sie eine neue Temperatur ein.

- Speichern Sie mit Tastendruck auf ⚙️ oder warten Sie für 15 Sekunden auf die automatische Bestätigung.

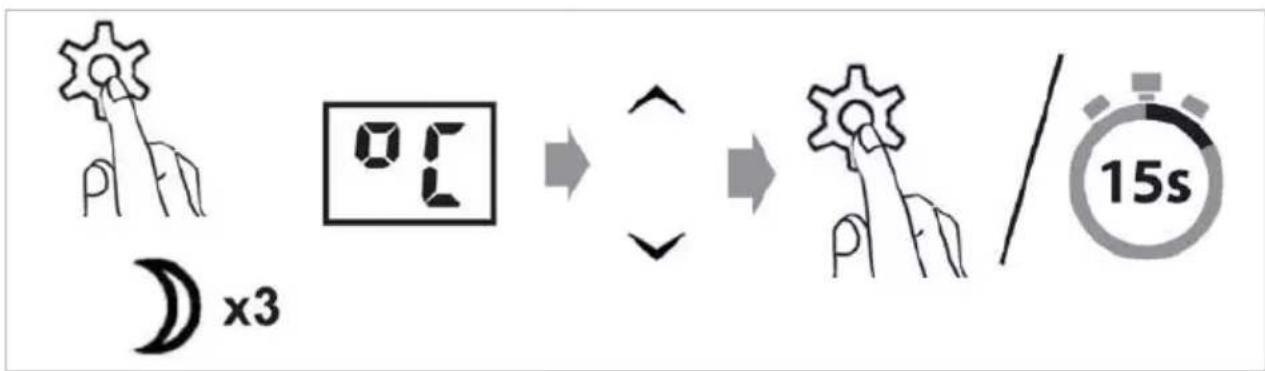

e) Nachttimer: Temperatur einstellen

Sie können die Temperatur, die Sie für den Nachttimer einstellen, anpassen.

• Während Sie ⚙ halten, drücken Sie dreimal ∪.
• Geben Sie die gewünschte Temperatur ein.

- Speichern Sie mit Tastendruck auf ⚙️ oder warten Sie für 15 Sekunden auf die automatische Bestätigung.

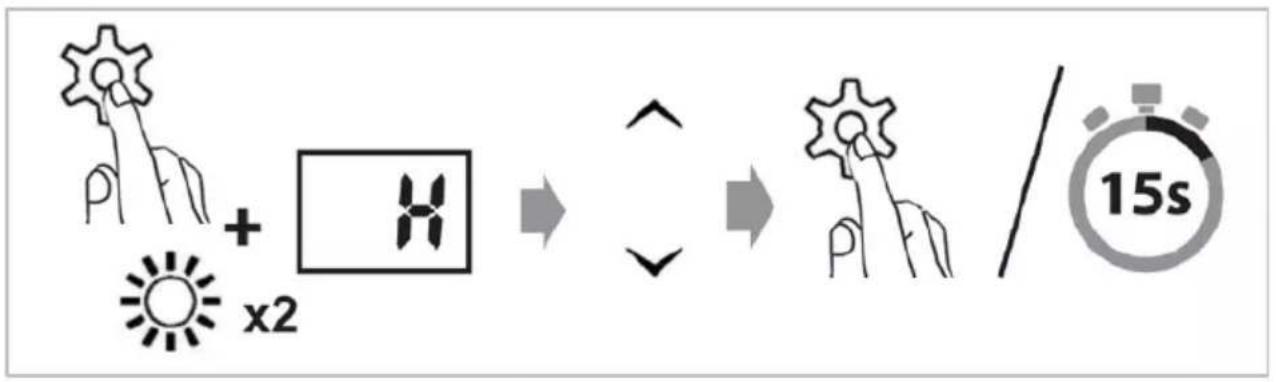

f) Tagestimer: Stunden einstellen

Sie können die Anzahl der Stunden, die der Timer während des Tages läuft, anpassen.

• Während Sie ⚙ halten, drücken Sie zweimal ⚙.
• Geben Sie die Anzahl der Stunden ein, die der Timer laufen soll.
• Speichern Sie mit Tastendruck auf ⚙️ oder warten Sie für 15 Sekunden auf die automatische Bestätigung.

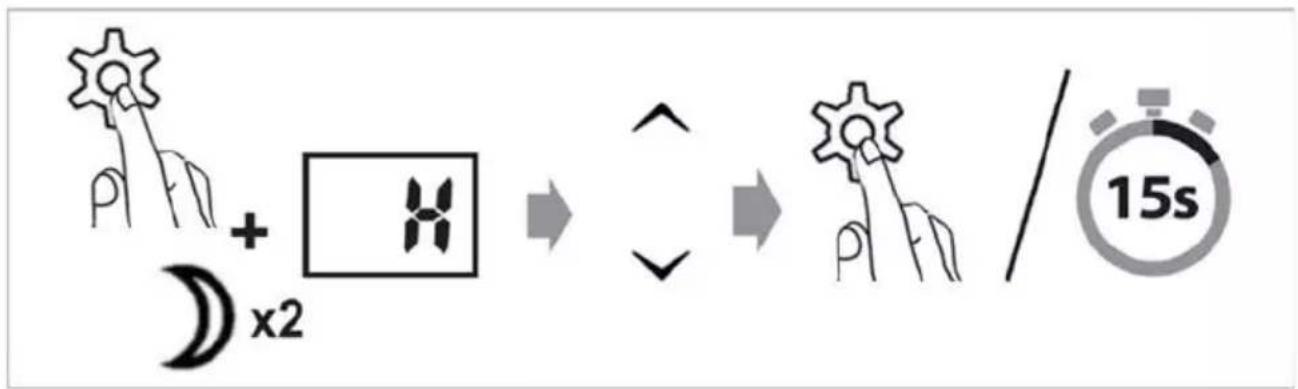

g) Nachttimer: Stunden einstellen

Sie können die Anzahl der Stunden, die der Timer während der Nacht läuft, einstellen.

• Während Sie ⚙ halten, drücken Sie zweimal 📋.
• Geben Sie die Anzahl der Stunden ein, die der Timer laufen soll.
• Speichern Sie mit Tastendruck auf ⚙️ oder warten Sie für 15 Sekunden auf die automatische Bestätigung.

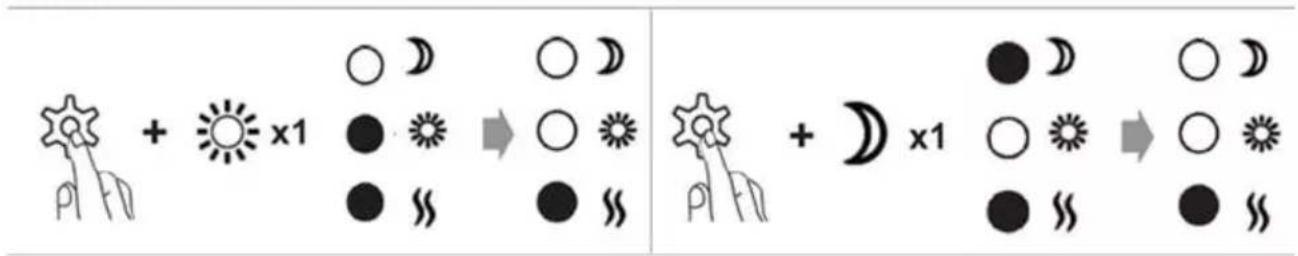

h) Timer überspringen

Sie können einen aktiven Timer oder den nächsten Timer überspringen.

• Halten Sie gedrückt, dann drücken Sie abbrechen möchten).
  oder ♪ (je nachdem, welchen Timer Sie
  • Das Heizgerät überspringt einen aktiven Timer oder den nächsten Timer.

Die Tagestimer- oder Nachttimer- LED leuchtet rot zur Anzeige, dass er programmiert wurde, aber derzeit nicht aktiv ist.

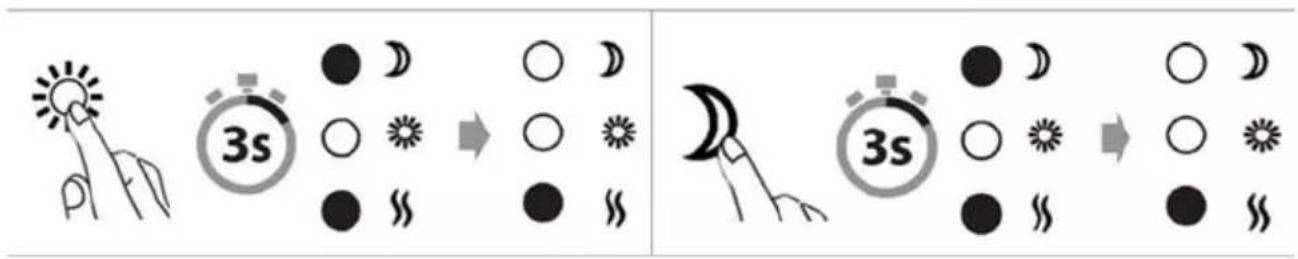

i) Timer löschen

Halten Sie für 3 Sekunden gedrückt, um den Tagestimer zu löschen.

Halten Sie für 3 Sekunden gedrückt, um den Nachttimer zu löschen.

j) Funktion „Geöffnetes Fenster“

Diese Funktion haben Sie, um Energie zu sparen. Wenn die Umgebungstemperatur innerhalb von 2 Minuten um 2 °C oder mehr sinkt, erkennt ein Sensor die Temperaturänderung und schaltet das Heizgerät aus.

Funktion aktivieren

• Halten Sie für 5 Sekunden gedrückt, damit wird im Display FO angezeigt.
• Drücken Sie ^, um die Funktion „geöffnetes Fenster“ zu aktivieren, im Display wird „ON“ angezeigt.

• Drücken Sie 🌿 zur Bestätigung oder warten Sie 15 Sekunden auf die automatische Bestätigung.

• Wenn die Temperatur innerhalb von 2 Minuten um 2°C oder mehr sinkt, erkennt ein Sensor die Temperaturänderung und schaltet das Heizgerät aus. F wird im Display angezeigt.

• Das Heizgerät wird nach 10 Minuten automatisch erneut eingeschaltet. Sie können das

Heizgerät manuell neu einschalten, indem Sie drücken. Das Symbol erflicht.

Funktion deaktivieren

• Halten Sie für 5 Sekunden gedrückt, damit wird im Display FO angezeigt.
• Drücken Sie √, um die Funktion „geöffnetes Fenster“ zu deaktivieren, im Display wird „OFF“ angezeigt.
• Drücken Sie zur Bestätigung oder warten Sie 15 Sekunden auf die automatische Bestätigung.

k) Alle Einstellungen löschen

Zum Löschen aller Einstellungen und Zurücksetzen zu den Werkseinstellungen gehen Sie wie folgt vor:

• Schalten Sie das Produkt aus.
- Halten Sie gedrückt und schalten Sie das Produkt ein.

Beheben von Störungen

Problem	Ursache	Lösungsvorschlag
Das Heizgerät schaltet sich nicht ein.	Kein Strom an der Steckdose vorhanden oder Hauptsicherung defekt.	Prüfen Sie die Stromversorgung und Hauptsicherung
	Netzstecker wurde nicht vollständig eingesteckt.	Stecken Sie den Netzstecker in die Steckdose.
	Das Gerät wurde nicht mit dem Hauptschalter (5) eingeschalten.	Schalten Sie das Gerät ein (5).
	Die Raumtemperatur befindet sich über der am Thermostat eingestellten Temperatur.	Normaler Betrieb. Gerät schaltet sich automatisch ein und heizt auf, sobald die Temperatur unter den eingestellten Wert absinkt.
	Der Tagestimer ist aktiv und der aktuelle Wochentag ist 6 (Samstag) oder 7 (Sonntag).	Siehe Abschnitt „h) Timer überspringen“ oder „i) Timer löschen“.
	Der Überhitzungsschutz wurde ausgelöst.	Entfernen Sie sofort alle Gegenstände, die das Heizgerät bedecken (falls zutreffend), und schalten Sie das Gerät AUS (5).Warten Sie, bis sich das Gerät ausreichend abgekühlt hat, und schalten Sie dann die Stromversorgung wieder EIN (5).Wenn das Heizgerät nach dem Abkühlen nicht wieder eingeschalten wird, kann es durch übermäßige Hitze beschädigt werden. Schalten Sie die Stromversorgung AUS (5) und trennen Sie das Heizgerät von der Stromversorgung. Wenden Sie sich an unseren technischen Support oder an andere technische Mitarbeiter.
wird im Display (10) angezeigt.	Der Temperatursensor funktioniert nicht richtig.	Schalten Sie das Gerät AUS! Trennen Sie die Stromversorgung und wenden Sie sich an unseren technischen Kundendienst oder an andere technische Mitarbeiter.

Pflege und Reinigung

Verwenden Sie keine aggressiven Reinigungsmittel, Alkohol oder andere chemische Lösungsmittel, da diese zu Schäden am Gehäuse und zu Fehlfunktionen führen können.

• Trennen Sie das Produkt vor jeder Reinigung von der Stromversorgung und lassen Sie es ausreichend abkühlen.
• Verwenden Sie zur Reinigung des Produktes ein trockenes, faserfreies Tuch.
• Lassen Sie keinesfalls Wasser in das Heizgerät eindringen, da dies gefährlich ist.

ACHTUNG

Der Konvektor darf nicht in Wasser oder andere Flüssigkeiten getaucht werden oder damit in Berührung kommen.

Verwenden Sie zur Reinigung des Gerätes nie Benzin, Alkohol oder Lösungsmittel – dies könnte gefährlich sein.

Sprühen Sie keine Insektizide oder ähnliche Mittel auf den Heizkonvektor.

Nicht in Feuchträumen verwenden.

NICHT ABDECKEN – BRANDGEFAHR!

Um Staub zu entfernen, verwenden Sie einen Staubsauger, insbesondere an den Lufteinlässen und Luftauslässen.

Tätigkeiten zu Saisonbeginn

Überprüfen Sie, ob das Stromversorgungskabel in Ordnung ist und ob die Erdung funktionsfähig ist.

Befolgen Sie die Installations- und Sicherheitsanweisungen genauestens.

Tätigkeiten zu Saisonende

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Verpacken Sie das Gerät - am besten in der Original-Verpackung - und bewahren Sie es an einem kühlen, trockenen Ort auf.

TECHNISCHE INFORMATIONEN

Artikelnummer:	SHX22HEAT101
Eingangsspannung:	230V~
Frequenz:	50Hz
Leistungsaufnahme:	2000 W
Heizbereich:	5 – 35 C°
Schutzklasse:	I
Heizelement:	Aluminium
Überhitzungsschutz:	Ja
Gewicht	5,5 kg
Abmessungen mit Stand Füssen	86 x 22 x 43,6 cm
Abmessungen Wandmontage	86 x 8 x 40 cm
Kontaktadresse für weitere Informationen:	Schuss Home Electronic GmbHScheringgasse 3, A-1140 WienServiceline: [phone]www.schuss-home.at | www.shx.atFB-Nr: 236974 t / FB-Gericht: Wien

Erforderliche Angaben zu elektrischen Einzelraumheizgeräten

Artikelnummer SHX22HEAT101
Angabe	Symbol	Wert	Einheit		Angabe	Einheit
Wärmeleistung					Nur bei elektrischen Speicher-Einzelraumheizgeräten: Art der Regelung der Wärmezufuhr
Nennwärmeleistung	P_nom	2,000	kW		Manuelle Regelung der Wärmezufuhr mit integriertem Thermostat	Nein
Mindestwärmeleistung (Richtwert)	P_min	2,000	kW		Manuelle Regelung der Wärmezufuhr mit Rückmeldung der Raum- und/oder Außentemperatur	Nein
Maximale kontinuierliche Wärmeleistung	P_max,c	2,000	kW		Elektronische Regelung der Wärmezufuhr mit Rückmeldung der Raum- und/oder Außentemperatur	Nein
Hilfsstromverbrauch					Wärmeabgabe mit Gebläseunterstützung	Nein
Bei Nennwärmeleistung	el_max	N/A	kW		Art der Wärmeleistung/Raumtemperaturkontrolle
Bei Mindestwärmeleistung	el_min	N/A	kW		Einstufige Wärmeleistung, keine Raumtemperaturkontrolle	Nein
Im Bereitschaftszustand	el_sB	0,000	kW		Zwei oder mehr manuell einstellbare Stufen, keine Raumtemperaturkontrolle	Nein
					Raumtemperaturkontrolle mit mechanischem Thermostat	Nein
					Mit elektronischer Raumtemperaturkontrolle	Nein
					Elektronische Raumtemperaturkontrolle und Tageszeitregelung	Nein
					Elektronische Raumtemperaturkontrolle und Wochentagsregelung	Ja
					Sonstige Regelungsoptionen
					Raumtemperaturkontrolle mit Präsenzerkennung	Nein
					Raumtemperaturkontrolle mit Erkennung offener Fenster	Ja
					Mit Fernbedienungsoption (WiFi)	Nein
					Mit adaptiver Regelung des Heizbeginns	Nein
					Mit Betriebszeitbegrenzung	Nein
					Mit Schwarzkugelsensor	Nein
Kontaktangaben:	Schuss Home Electronic GmbH Scheringgasse 3 - 1140 Wien -Österreich https://www.schuss-home.at/

GARANTIE

Mit diesem Qualitätsprodukt von SHX haben Sie eine Entscheidung für Innovation, Langlebigkeit und Zuverlässigkeit getroffen.

Für dieses SHX Gerät gewähren wir eine Garantiezeit von 2 Jahren ab Kaufdatum gültig in Österreich und Deutschland!

Sollten in diesem Zeitraum wider Erwarten dennoch Servicearbeiten an Ihrem Gerät notwendig sein, garantieren wir Ihnen hiermit eine kostenlose Reparatur (Ersatzteile und Arbeitszeit) oder (nach Ermessen der Firma Schuss) das Produkt auszutauschen. Sollten weder Reparatur noch Tausch aus wirtschaftlichen Gründen möglich sein, behalten wir uns das Recht vor, eine Zeitwertgutschrift zu erstellen.

Bitte wenden Sie sich auf jeden Fall als ersten Schritt an die Kundenhotline (siehe Gebrauchsanweisung – „Kontaktadressen für weitere Informationen und Serviceline“).

Wir weisen darauf hin, dass Reparaturarbeiten, die nicht durch autorisierte Vertragswerkstätten vorgenommen worden sind, die Gültigkeit dieser Garantie sofort beenden.

Von dieser Garantie nicht umfasst sind:

• Schäden aufgrund von Nichtbeachtung der Bedienungsanleitung
• Reparatur oder Tausch von Teilen aufgrund üblicher Verschleißerscheinungen
• Geräte, die - auch nur teilweise - gewerblich genutzt werden
• durch äußeren Einfluss mechanisch beschädigte Geräte (Sturz, Stoß, Bruch, unsachgemäßer Gebrauch etc.) sowie Abnutzungsserscheinungen ästhetischer Art
• Geräte, die unsachgemäß behandelt wurden
• Geräte, die nicht von unserer autorisierten Servicewerkstätte geöffnet wurden
• Nicht erfüllte Konsumentenerwartungen
• Schäden, die auf höhere Gewalt, Wasser, Blitzschlag, Überspannung zurückzuführen sind
• Geräte, bei denen die Typenbezeichnung und/oder Seriennummer am Gerät geändert, gelöscht, unleserlich gemacht oder entfernt worden ist
  • Defekte aufgrund außerordentlicher Verschmutzung
• Dienstleistungen außerhalb unserer Vertragswerkstätten, die Transportkosten zu einer Vertragswerkstatt oder an uns und retour sowie die damit verbundenen Risiken

Wir weisen nachdrücklich darauf hin, dass innerhalb der Garantiezeit bei Bedienungsfehlern oder wenn kein Fehler festgestellt wurde, ein Pauschalbetrag von € 60,00 (indiziert Basis VPI 2015, Juni 2020) in Rechnung gestellt wird.

Durch die Erbringung einer Garantieleistung (Reparatur oder Austausch des Gerätes) wird die absolute Garantiedauer von 2 Jahren ab Kaufdatum nicht verlängert.

Die 2 Jahres Garantie gilt nur gegen Vorlage des Kaufbelegs (muss Name und Anschrift des Händlers sowie die vollständige Gerätebezeichnung enthalten) und des dazugehörigen Garantiezertifikats, auf dem die Gerätetype sowie die Seriennummer (am Karton und auf der Geräterück- bzw. Unterseite ersichtlich) zu vermerken sind! Ohne Vorlage des Garantiezertifikats gilt nur die gesetzliche Gewährleistung!

Wir weisen ausdrücklich darauf hin, dass die gesetzlichen Gewährleistungsrechte durch diese Garantie nicht berührt werden und unvermindert fortbestehen.

Eine Schadenersatzpflicht seitens Schuss Home Electronic GmbH sowie deren Erfüllungsgehilfen besteht nur bei Vorliegen grober Fahrlässigkeit oder Vorsatz. Ausgeschlossen ist jedenfalls die Haftung für entgangenen Gewinn, erwartete, aber nicht eingetretene Ersparnisse, Folgeschäden und Schäden aus Ansprüchen Dritter.

Die Kontaktadresse der jeweiligen Servicewerkstätte finden Sie auf unserer Homepage www.schuss-home.at.

Herzliche Gratulation zu Ihrer Wahl. Wir wünschen Ihnen viel Freude mit Ihrem SHX Gerät!

ANSCHRIFT:

SHX Vertrieb

Schuss Home Electronic GmbH

A-1140 Wien, Scheringgasse 3

Tel.: [phone]

Typenbezeichnung: ....

Seriennummer: ....

MODE D'EMPLOI

Chauffage convecteur SHX22HEAT101

Tel.: [phone]

Nachttimer instellen:

k) Alle instellingen wissen

TECHNISCHE INFORMATIE

Schuss Home Elektronische GmbH

A-1140 Wenen, Scheringgasse 3

Telefoon: +43 (0)1/ 970 21

Typeaanduiding: ....

Serienummer: ....

BRUKSANVISNING

Deaktivera funktionen

Recycling, Entsorgung, Konformitätserklärung
