| Produkttyp | Roboterstaubsauger |
| Marke | Medion |
| Modell | MD 19900 |
| Abmessungen (Durchmesser × Höhe) | 30 × 8 cm |
| Gewicht | Ca. 2,19 kg |
| Batterietyp | Lithium-Ionen 14,4 V, 2400 mAh (34,56 Wh) |
| Betriebsdauer | Ca. 85 Minuten (80 bis 90 Minuten je nach Modus) |
| Ladezeit | Ca. 4,5 Stunden |
| Fassungsvermögen Staubbehälter | 0,3 L |
| Netzteil | Eingang 100-240 V~, Ausgang 19 V ⎓ 600 mA |
| Reinigungsmodi | Automatisch, Punkt, Fläche, Wand entlang, Zufällig, Manuell |
| Sonderfunktionen | Startvorwahl, automatische Rückkehr zur Ladestation, Fernbedienung |
| Filter | Waschbarer Staubfilter (Rahmen + Filter) |
| Mitgeliefertes Zubehör | Ladestation, Netzteil, Fernbedienung mit Batterien, 2 Ersatzbürsten, 1 Ersatzfilter, Reinigungsbürste |
| Pflege | Behälter nach jedem Gebrauch leeren, Filter regelmäßig reinigen, Bürsten und Lenkrad |
| Sicherheit | Hindernis- und Treppenerkennung, automatische Abschaltung, außerhalb der Reichweite von Kindern |
| Garantie | 3 Jahre |
| Kundendienst | Hotline Belgien: 02 200 61 98 (Mo-Fr 9-19 Uhr), Webseite: www.medion.com/be/de/service |
Häufig gestellte Fragen - MD 19900 MEDION
Benutzerfragen zu MD 19900 MEDION
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Staubsauger kostenlos im PDF-Format! Finden Sie Ihr Handbuch MD 19900 - MEDION und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. MD 19900 von der Marke MEDION.
BEDIENUNGSANLEITUNG MD 19900 MEDION
Technische gegevens 34
Informationen zu dieser Bedienungsanleitung ....76
Zeichenerklärung....76
Bestimmungsgemäßer Gebrauch 79
Sicherheitshinweise 80
Sicher mit Akkus/Batterien umgehen 86
Lieferumfang 88
Erste Inbetriebnahme 89
Reinigungsbürsten anbringen 89
Ladestation platzieren ....89
Akkublock aufladen....89
Batterien in die Fernbedienung einlegen.... 90
Uhrzeit einstellen 90
Staubsaugerbetrieb 91
Startzeit einstellen 93
Modus auswählen 94
Energiemanagement des Saugroboters 96
Reinigung und Pflege 97
Staubbehälter reinigen 97
Saugöffnung reinigen 98
Bürsten reinigen 98

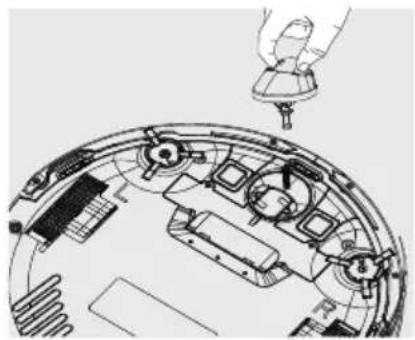

Laufrad reinigen 99
Problemlösung....99
Lagerung/Transport....101
Akkublock entfernen.... 101
Entsorgung 102
Technische Daten 103
Konformitätsinformation....104
Serviceinformationen 105
Datenschutzerklärung 105
Impressum....106

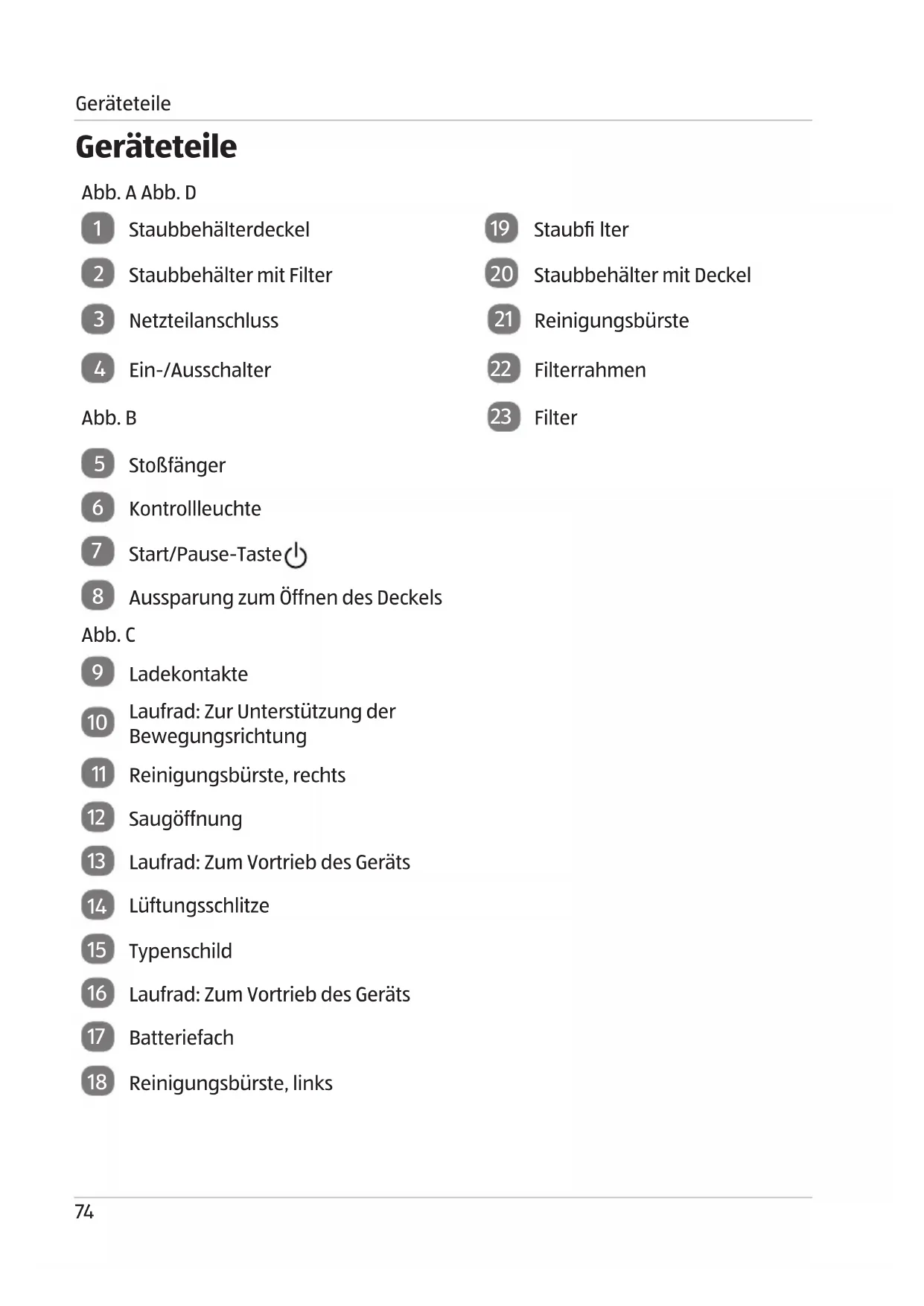

Geräteteile
Abb. A Abb. D
1 Staubbehälterdeckel
2 Staubbehälter mit Filter
3 Netzteilanschluss
4 Ein-/Ausschalter
Abb. B
5 Stoßfänger
6 Kontrollleuchte
7 Start/Pause-Taste
8 Aussparung zum Öffnen des Deckels
Abb. C
9 Ladekontakte
10 Laufrad: Zur Unterstützung der Bewegungsrichtung
11 Reinigungsbürste, rechts
12 Saugöffnung
13 Laufrad: Zum Vortrieb des Geräts
14 Lüftungsschlitze
15 Typenschild
16 Laufrad: Zum Vortrieb des Geräts
17 Batteriefach
18 Reinigungsbürste, links
19 Staubfi Iter
20 Staubbehälter mit Deckel
21 Reinigungsbürste
22 Filterrahmen
23 Filter
Abb. E Abb. F
24 Startzeitanzeige
25 Uhrzeitanzeige
Manuelle Steuerung: vorwärts fahren (siehe „Modus auswählen“ auf Seite 94); Startzeit-/Uhrzeitmodus: Zahlenwert erhöhen
Manuelle Steuerung: rechts fahren (siehe „Modus auswählen“ auf Seite 94); Startzeit-/Uhrzeitmodus: von Stundenanzeige zur Minutenanzeige wechseln
Manuelle Steuerung: rückwärts fahren (siehe „Modus auswählen“ auf Seite 94); Startzeit-/Uhrzeitmodus: Zahlenwert verringern
29 Uhrzeit einstellen; Auswahl der Uhrzeit bestätigen
30 Saugbewegung entlang der Wände, 2x drücken Saugbewegung nach Zufallsprinzip
31 Zurückkehren zur Ladestation
32 Saugbewegung im Kreis, 2x drücken Saugbewegung im Zick-Zack
33 Startzeit einstellen; Auswahl der Startzeit bestätigen
34 : Hindernisabhängige automatische Standard-Reinigung
Manuelle Steuerung: links fahren (siehe „Modus auswählen“ auf Seite 94)
A Sensor vorne
B Sensor rechts
C Sensor links
Informationen zu dieser Bedienungsanleitung
Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät.
Lesen Sie vor Inbetriebnahme die Sicherheitshinweise aufmerksam durch. Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung.
Bewahren Sie die Bedienungsanleitung immer in Reichweite auf. Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Bedienungsanleitung aus, da sie ein wesentlicher Bestandteil des Produktes ist.
Zeichenerklärung
Ist ein Textabschnitt mit einem der nachfolgenden Warnsymbole gekennzeichnet, muss die im Text beschriebene Gefahr vermieden werden, um den dort beschriebenen, möglichen Konsequenzen vorzubeugen.
GEFAHR!
Dieses Signalwort bezeichnet eine Gefährdung mit einem hohen Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat.
WARNUNG!
Dieses Signalwort bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.
VORSICHT!
Dieses Signalwort bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann.
HINWEIS!
Dieses Signalwort warnt vor möglichen Sachschäden.
Warnung vor Gefahr durch elektrischen Schlag!
Warnung vor Gefahr durch explosionsgefährlichen Stoffen!
Warnung vor Gefahr durch feuergefährliche und/oder leicht entzündlichen Stoffe!
Dieses Symbol gibt Ihnen nützliche Zusatzinformationen zum Zusammenbau oder zum Betrieb.
Hinweise in der Bedienungsanleitung beachten!
Konformitätserklärung (siehe Kapitel „Konformitätsinformation“): Mit diesem Symbol markierte Produkte erfüllen die Anforderungen der EG-Richtlinien.
Schutzklasse II
Elektrogeräte der Schutzklasse II sind Elektrogeräte die durchgehend doppelte und/oder verstärkte Isolierung besitzen und keine Anschlussmöglichkeiten für einen Schutzleiter haben. Das Gehäuse eines isolierstoffumschlossenen Elektrogerätes der Schutzklasse II kann teilweise oder vollständig die zusätzliche oder verstärkte Isolierung bilden.
Energieeffi zienz Level VI
Die Energie Effi zienz Level sind eine Standardunterteilung der Wirkungsgrade externer und interner Netzteile. Die Energieeffi zienz gib dabei den Wirkungsgrad an und wird bis zur Level VI (effi zientestes Level) unterteilt.
Gleichstrom-Symbol
Polaritätskennzeichnung
Bei Geräten mit Hohlsteckern kennzeichnen diese Symbole die Polarität des Steckers.
Symbol für elektrisches Schaltnetzteil
Transformer - kurzschlussfest
Transformer, bei dem die Temperatur festgelegte Grenzwerte nicht überschreitet, wenn der Transformator überlastet oder kurzgeschlossen ist, und der nach dem Entfernen der Überlast oder des Kurzschlusses weiterhin alle Anforderungen dieser Norm erfüllt.
Benutzung in Innenräumen
Geräte mit diesem Symbol sind nur für die Verwendung in Innenräumen geeignet.
Gerät/Akku/Batterien/Verpackungen umweltgerecht entsorgen (siehe „Entsorgung“ auf Seite 102)
IP20 Der AC/DC Adapter verfügt gemäß DIN EN 60529 über die Schutzart IP20, dies bedeutet:
Der AC/DC Adapter ist geschützt:
- gegen den Zugang zu gefährlichen Teilen mit einem Finger.
- gegen Eindringen von festen Fremdkörper mit einem Durchmesser von 12,5 mm und größer
Der AC/DC Adapter ist nicht wasserdicht
Nur mitgelieferte Ladestatdion verwenden.
Nur mitgeliefertes Netzteil verwenden.
Ta=40° Der Netzadapter ist verwendbar bis zu einer Umgebungstemperatur von 40 °C.
Dieses Symbol bedeutet, dass in der Verpackung und/oder dem Gerät Lithium Batterien oder Akkus enthalten sind
Bestimmungsgemäßer Gebrauch
Der Saugroboter dient zur selbsttätigen, trockenen Reinigung von hellen, glatten, ebenen sowie trockenen Fußböden im Innenbereich. Dieser Saugroboter ist nicht für den Gebrauch auf Teppichen geeignet.
Verwenden Sie das Gerät nicht im Freien.
Das Gerät ist nur für den privaten und nicht für den industriellen/kommerziellen Gebrauch bestimmt.
Bitte beachten Sie, dass im Falle des nicht bestimmungsgemäßen Gebrauchs die Haftung erlischt:
- Bauen Sie das Gerät nicht ohne unsere Zustimmung um und verwenden Sie keine nicht von uns genehmigten oder gelieferten Zusatzgeräte.
- Verwenden Sie nur von uns gelieferte oder genehmigte Ersatz- und Zubehörteile.
Beachten Sie alle Informationen in dieser Bedienungsanleitung, insbesondere die Sicherheitshinweise. Jede andere Bedienung gilt als nicht bestimmungsgemäß und kann zu Personen- oder Sachschäden führen.
Sicherheitshinweise
WARNUNG!
Verletzungsgefahr!
Verletzungsgefahr für Kinder und Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten (beispielsweise teilweise Behinderte, ältere Personen mit Einschränkung ihrer physischen und mentalen Fähigkeiten) oder Mangel an Erfahrung und Wissen (beispielsweise ältere Kinder).
- Gerät und Zubehör an einem für Kinder unerreichbaren Platz aufbewahren.
- Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
- Kinder dürfen nicht mit dem Gerät spielen.
- Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind 8 Jahre und älter und werden beaufsichtigt.
- Kinder jünger als 8 Jahre sowie Haustiere sollen vom Gerät und dem /Netzadapter/Netzkabel ferngehalten werden.
– Alle verwendeten Verpackungsmaterialien (Säcke, Polystyrolstücke usw.) nicht in der Reichweite von Kindern lagern.
WARNUNG!
Stromschlaggefahr!
Stromführende Teile. Es besteht die Gefahr eines elektrischen Schlags/Kurzschlusses.
- Verwenden Sie zum Laden des Akkus nur den mitgelieferten Netzadapter und die Ladestation.
- Verwenden Sie das Gerät sowie den Netzadapter nur in trockenen, geschlossenen Innenräumen und setzen Sie das Gerät niemals Tropf- oder Spritzwasser aus.
- Schließen Sie den Netzadapter nur an eine gut erreichbare, ordnungsgemäß installierte Steckdose an. Die örtliche Netzspannung muss den technischen Daten des Netzadapters entsprechen.
- Für den Fall, dass Sie das Gerät schnell vom Netz nehmen müssen, muss die Steckdose frei zugänglich sein.
- Ziehen Sie das Netzkabel stets am Stecker aus der Steckdose, ziehen Sie nicht am Kabel. Knicken oder quetschen Sie das Netzkabel nicht.
- Ziehen Sie bei Beschädigung des Steckers, des Netzkabels, der Ladestation oder des Gerätes oder, wenn Flüssigkeiten oder Fremdkörper ins Innere des Gerätes gelangt sind, sofort den Stecker aus der Steckdose.
- Fassen Sie das Gerät nicht mit nassen Händen an, während Sie das Gerät laden.
- Vor dem ersten Gebrauch und nach jeder Benutzung den Saugroboter sowie das Netzkabel auf Beschädigungen überprüfen.
- Gerät nicht in Betrieb nehmen, wenn der Saugroboter, die La- destation oder das Netzkabel sichtbare Schäden aufweist.
- Wenn Sie einen Transportschaden feststellen wenden Sie sich umgehend an den Service.
-
Führen Sie Reparaturen an Ihrem Gerät nie eigenständig aus. Reparaturen an Elektrogeräten dürfen nur vom Kundenservice, einer autorisierten Werkstatt oder einer ähnlich qualifi zierten Person durchgeführt werden. Defekte Teile dürfen ausschließlich durch original Ersatzteile ausgetauscht werden, um Gefährdungen zu vermeiden.
-
Bei längerer Abwesenheit oder bei Gewitter ziehen Sie das Netzteil aus der Steckdose.
- Verwenden Sie den Saugroboter nicht auf feuchten Böden oder an Orten, an denen die Gefahr besteht, dass das Gerät mit Flüssigkeiten in Kontakt kommt oder in Wasser eintaucht (im nassen Badezimmer, in Außenbereichen, etc.).
- Benutzen Sie die Ladestation nicht in feuchten Umgebungen.
- Sorgen Sie dafür, dass der Saugroboter niemals über Anschlussleitungen oder über andere auf dem Boden liegende oder herabhängende Kabel fahren kann.
- Tauchen Sie den Saugroboter, die Ladestation oder das Netzteil niemals in Wasser oder Flüssigkeiten!
- Ziehen Sie vor jeder Reinigung und Wartung das Netzteil aus der Steckdose.
- Setzen Sie das Gerät keinen extremen Bedingungen aus. Zu vermeiden sind:
–Hohe Luftfeuchtigkeit oder Nässe,
-extrem hohe oder tiefe Temperaturen,
–direkte Sonneneinstrahlung,
-offenes Feuer.
WARNUNG!
Explosionsgefahr!
Beim Aufsaugen von feuergefährlichen Flüssigkeiten oder bestimmten Feststoffen besteht Brand- oder Explosionsgefahr.
- Benutzen Sie das Gerät nicht in der Nähe von leicht entzündbaren Materialien. Saugen Sie keine scharfkantigen oder leicht entzündbaren Gegenstände und Flüssigkeiten wie z. B. Streichhölzer oder heiße Asche auf.
- Saugen Sie keinesfalls Tonerstaub (Laserdrucker, Kopierer) auf.
VORSICHT!
Verletzungsgefahr/Gefahr von Geräteschaden!
Es besteht Verletzungsgefahr oder die Möglichkeit eines Geräteschadens durch unsachgemäße Behandlung.
- Benutzen Sie das Gerät nur zum Aufsaugen kleiner Mengen Staub, Schmutz und Krümln. Leeren Sie den Staubbehälter nach jeder Benutzung.
- Benutzen Sie das Gerät nicht, um Flüssigkeiten oder feuchten Schmutz aufzusaugen.
- Um Stolpergefahr zu vermeiden, verwenden Sie kein Verlängerungskabel und informieren Sie anwesende Personen über den Betrieb des Saugroboters.
- Entfernen Sie vor dem Betrieb alle empfindlichen Gegenstände (z. B. Glas, Lampen, Vasen) und Objekte, die sich in den Bürsten verfangen oder aufgesaugt werden könnten (z. B.Schnüre, Kleidung, Zeitungen, Vorhänge) aus dem Arbeitsbereich.
- Decken Sie die Sensoren und Lüftungsschlitze des Saugroboter nicht ab.
HINWEIS!
Möglicher Geräteschaden durch Abrieb bei rauen Oberfl ächen.
Einige Sockelleisten, insbesondere Kamine und Öfen können eine raue, gebürstete oder körnige Eloxier,- Gusseisen-, Stahl,- oder Metall-Oberfl äche besitzen. Diese Oberfl ächen können ähnlich wie Schmirgelpapier auf Gummi- und Kunststoffoberfl ächen wirken und bei Berührungen die Oberfl äche des Geräts beschädigen. Ebenso können durch Kollision mit dem Sauger auch die oben beschriebenen Oberfl ächen selbst beschädigt werden.
- Vermeiden Sie eine Kollision des Geräts mit rauen, gebürsteten oder körnigen Oberfl ächen, um Beschädigungen zu vermeiden. Testen Sie die Oberfl äche, indem Sie vorsichtig ein Stoff- oder Taschentuch über die Fläche reiben. Entstehen Fusseln, sollte der Bereich für das Saugen ausgeschlossen werden, um eine Kollision zu verhindern.
WARNUNG!
Brandgefahr!
Beim Aufsaugen von heißen oder brennendenStoffen besteht Brandgefahr.
- Saugen Sie keine heiße Asche oder glimmenden Zigarettenstummel auf.
- Verwenden Sie Saugroboter nie in Räumen, in denen brennende Kerzen oder Lampen auf dem Boden stehen.
- Verwenden Sie den Saugroboter nicht in Gefahrenzonen, wie z. B. in der Nähe von offenen Kaminen.
- Benutzen Sie den Saugroboter nicht, wenn dieser zu Boden gefallen ist und sichtbare Beschädigungen oder Betriebsstörungen aufweist.
VORSICHT!
Verletzungsgefahr/Gefahr von Geräteschaden!
Aus baulichen und konstruktionellen Gründen innerhalb eines Raumes kann nicht ausgeschlossen werden, dass die Sensoren des Saugroboters Treppen und Hindernisse nicht vollständig erfassen. Es besteht die Gefahr eines toten Bereiches innerhalb dessen der Roboter von Treppen oder ungesicherten Kanten stürzen kann.
- Testen Sie im Betrieb, ob der Saugroboter Treppenstufen oder andere Hindernisse, insbesondere auf sehr hellen bzw. weißen Hochglanzböden, erkennt.
- Entfernen Sie leichte, lose Gegenstände (z. B. Papier, Kleidungsstücke) aus dem Arbeitsbereich des Saugroboters, die der Saugroboter vor sich her schieben könnte und welche dabei seine Bodensensoren verdecken würden.
- Bauen Sie ggf. zustätzliche Barrieren auf, um Beschädigungen an Gegenständen, Wänden, Treppen oder dem Gerät zu vermeiden.
– Die Treppenstufenhöhe muss mindestens 8cm betragen. - Halten Sie sich währernd des Betriebs nicht unterhalb ungesicherter Kanten oder Treppen auf.
- Reinigen Sie die Sensoren des Saugroboters regelmäßig.
- Schalten Sie den Saugroboter immer aus, bevor Sie das Zubehör wechseln, den Staubbehälter leeren oder die Filter reinigen.
- Stellen Sie die Ladestation nicht in unmittelbarer Nähe zu Treppen auf.
- Keine chemischen Produkte, Gips, Steinstaub, Zement oder ähnliches aufsaugen.
VORSICHT!
Gefahr für die Gesundheit!
Einatmen des Staubs beim Leeren des Staubbehälters kann Gesundheitsschäden oder Allergien auslösen.
– Leeren sie den Staubbehälter im Freien direkt über einem Müllbehälter.
– Leeren Sie den Staubbehälter regelmäßig.
- Reinigen sie den Staubfi Iter regelmäßig.
- Verwenden Sie das Gerät nie ohne Filter und Staubbehälter.
Sicher mit Akkus/Batterien umgehen
Das Gerät beinhaltet einen Lithium-Ionen-Akkublock. Die Fernbedienung wird mit zwei 1,5 V-Batterien vom Typ AAA/LR03 betrieben.
GEFAHR!
Verätzungsgefahr!
Beim Verschlucken von Batterien besteht die Gefahr von inneren Verätzungen, die innerhalb von zwei Stunden zum Tode führen können. Bei Hautkontakt mit Batteriefl üssigkeit besteht Verätzungsgefahr.
- Wenn Sie vermuten, Batterien könnten verschluckt oder in irgendeinen Teil des Körpers gelangt sein, suchen Sie unverzüglich medizinische Hilfe.
- Batterien nicht verschlucken.
- Kontakt mit Batteriefl üssigkeit vermeiden. Bei Kontakt mit Haut, Augen oder Schleimhäuten die betroffene Stellen mit reichlich klarem Wasser spülen und umgehend einen Arzt aufsuchen.
- Halten Sie neue und gebrauchte Batterien von Kindern fern.
- Benutzen Sie das Gerät nicht mehr, wenn das Batteriefach nicht sicher schließt und halten Sie es von Kindern fern.
- Nehmen Sie ausgelaufene Batterien sofort aus dem Gerät.
WARNUNG!
Explosionsgefahr!
Bei unsachgemäßem Auswechseln der Batterien besteht Explosionsgefahr!
- Legen Sie grundsätzlich nur neue Batterien/Akkus gleichen Typs ein. Benutzen Sie nie alte und neue Batterien zusammen.
- Achten Sie beim Einlegen der Batterien auf die Polarität (+/-).
- Versuchen Sie niemals, Batterien wieder aufzuladen.
– Lagern Sie Batterien an einem kühlen, trockenen Ort, stets außerhalb der Reichweite von Kindern.
- Setzen Sie Batterien/Akkus niemals übermäßiger Wärme (wie Sonnenschein, Feuer, Heizung oder dergleichen) aus. Direkte starke Wärme kann die Batterien beschädigen.
- Werfen Sie Batterien/Akkus nicht ins Feuer.
- Schließen Sie Batterien/Akkus nicht kurz.
- Entfernen Sie leere Batterien umgehend aus dem Gerät.
- Wenn Sie das Gerät für längere Zeit nicht benutzen, nehmen Sie die Batterien heraus.
- Prüfen Sie vor dem Einlegen der Batterien, ob die Kontakte im Gerät und an den Batterien sauber sind, und reinigen Sie diese gegebenenfalls.
- Akkublock nur bei einer Raumtemperatur von 10–40 °C laden, benutzen und lagern.
Lieferumfang
GEFAHR!
Erstickungsgefahr!
Es besteht Erstickungsgefahr durch Verschlucken oder Einatmen von Kleinteilen oder Folien.
- Halten Sie die Verpackungsfolie von Kindern fern.
Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns bitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist.
Mit dem von Ihnen erworbenen Paket haben Sie erhalten:
- Saugroboter mit integriertem Lithium-Ionen-Akkublock
- Ladestation
- Netzteil
- Fernbedienung inklusive 2 Stück Micro-Batterien 1,5 V (AAA/LR03)
• 2 Ersatz-Reinigungsbürsten
• 1 Ersatzfi Iter - Reinigungspinsel (am Staubbehälter)
- Bedienungsanleitung und Garantiedokumente
Erste Inbetriebnahme
- Entfernen Sie sämtliches Verpackungsmaterial sowie Schutzaufkleber vom Gerät und Zubehör.
Reinigungsbürsten anbringen
Vor dem ersten Gebrauch müssen ggf. die mitgelieferten Bürsten angebracht werden. Die Bürsten können mit Hilfe eines Kreuzschlitzschraubendrehers angebracht und entnommen werden.
- Drücken Sie die beiden mit L und R bezeichneten Bürsten auf die Halterungen, bis sie fest montiert sind. Achten Sie dabei auf die Bezeichnung L und R am Gerät.
Ladestation platzieren
- Platzieren Sie die Ladestation an einer Wand mit ebenem Untergrund.
– Achten Sie darauf, dass zu den Seiten ca. 0,5 m und nach vorne 1 m Abstand benötigt wird und die Ladekontakte für den Saugroboter frei zugänglich sind.
– Schließen Sie das Netzteil an den Netzteilanschluss der Ladestation an.
- Verbinden Sie den Netzstecker mit der Steckdose.
- Entfernen Sie vor dem Betrieb alle empfindlichen Gegenstände (z. B. Glas, Lampen, Vasen) und Objekte, die sich in den Bürsten verfangen oder aufgesaugt werden könnten (z. B.Schnüre, Kleidung, Zeitungen, Vorhänge) aus dem Arbeitsbereich.
Akkublock aufl aden
Der Saugroboter ist mit einem Lithium-Ionen-Akkublock ausgestattet. Nach dem Auspacken laden Sie den Akkublock des Geräts zunächst für ca. 4,5 Stunden. Dies kommt der Leistungsfähigkeit des Akkus auf lange Sicht zugute.
Mit dem mitgelieferten Netzteil können Sie Ihren Saugroboter direkt aufl aden oder über die Ladestation.
Direktes Aufl aden des Geräts
- Schließen Sie das mitgelieferte Netzteil an den Netzteilanschluss an der Seite des Saugroboter an (siehe Abb. G).
Ein Signal ertönt und alle LEDs der Kontrollleuchte am Saugroboter blinken blau.
Aufl aden über die Ladestation
- Schließen Sie das Netzteil an den Netzteilanschluss der Ladestation an. Die Kontrollleuchte der Ladestation leuchtet grün. Platzieren Sie den Saugroboter auf der Ladestation so, dass die Ladekontakte übereinanderliegen.
– Achten Sie darauf, dass die Kontakte sauber sind. - Verbinden Sie den Netzstecker mit der Steckdose (siehe Abb. H).
Das Gerät wird aufgeladen, alle LEDs der Kontrollleuchte am Saugroboter blinken.
Sobald der Akkublock voll geladen ist, leuchten alle sechs Dioden dauerhaft.
Die inneren und mittleren LEDs der Kontrolleuchte am Saugroboter blinken, wenn der Akkublock zur Hälfte entladen ist.
Der Akkublock sollte spätestens nachgeladen werden, wenn die äußeren LEDs der Kontrollleuchte am Saugroboter blinken.
- Laden Sie entweder den Akkublock vor dem nächsten Reinigungsgang über das Netzteil am Gerät oder sofern die Ladestation angeschlossen ist, kehrt der Saugroboter automatisch zur Ladestation zurück, wenn der Akkustand niedrig ist. Bei der Rückkehr zur Ladestation wird der Reinigungsvorgang unterbrochen.
Falls die Leistung des Akkus deutlich nachlassen sollte, wenden Sie sich an das Medion Service Center.
Batterien in die Fernbedienung einlegen
- Schieben Sie den Batteriefachdeckel auf der Rückseite der Fernbedienung nach unten ab.
- Setzen Sie zwei 1,5 V-Batterien vom Typ AAA/LR03 unter Beachtung der im Batteriefach angegebenen Polarität ein.
- Setzen Sie den Batteriefachdeckel wieder auf das Batteriefach und schieben Sie ihn zu.
Uhrzeit einstellen
Um die Startzeitfunktion nutzen zu können, muss zuvor die Uhrzeit an der Fernbedienung eingestellt werden. Gehen Sie wie folgt vor:
- Drücken Sie die Taste ^L um die aktuelle Uhrzeit einzustellen.
Die Stundenanzeige blinkt.
- Stellen Sie mit Hilfe der Pfeiltasten ∧ oder ∨ die Stunde ein. Drücken Sie dann die Taste > um die Minutenanzeige einzustellen.
Die Minutenanzeige blinkt.
- Stellen Sie mit Hilfe der Pfeiltasten ^∧ oder ^∧ die Minuten ein.
- Bestätigen Sie Ihre Eingabe durch Drücken der Taste ^① .
Die Uhrzeit ist nun eingestellt.
Staubsaugerbetrieb
Um die beste Reinigungsleistung zu erzielen stellen Sie sicher, dass alle losen Gegenstände auf dem Boden wie Vorhänge, Kleidung, Papier, lose Kabel sowie Verlängerungskabel entfernt wurden.
HINWEIS!
Gefahr von Sachschaden!
Lose Kabel können sich während des Saugbetriebes in ihrem Saugroboter verfangen und von diesem mitgezogen werden. Geräte können so beispielsweise von einem Tisch gezogen und dabei beschädigt werden.
- Verlegen Sie Kabel außer Reichweite.
Dieser Saugroboter ist nicht für den Gebrauch auf Teppichen geeignet.
Jedes Mal, wenn eine Taste gedrückt wird, ertönt ein Signalton als Bestätigung des Tastendruckes.
- Entfernen Sie vor dem Einschalten den Stecker des Netzteils aus dem Gerät.
- Stellen Sie sicher, dass der Staubbehälter sauber ist und der Filter richtig eingesetzt ist.
- Stellen Sie den Saugroboter auf eine freie Fläche im Raum.
- Stellen Sie den Ein-/Ausschalter auf die Position I und das Gerät ist einsatzbereit. Die sechs Kontrollleuchten am Saugroboter leuchten.
- Drücken Sie die Taste auf dem Gerät oder die Taste auf der Fernbedienung, um den Reinigungsvorgang zu starten.
Die beiden mittleren LEDs der Kontrollleuchte am Saugroboter leuchten dauerhaft.
Der Saugroboter führt eine hindernisabhängige Standardreinigung durch. Er fährt erst einen Teil der Fläche systematisch ab. Der Saugroboter steckt sich einen Arbeitsbereich ab, indem er zuerst geradeaus fährt, bevor er in eine andere Richtung abdreht. Sobald der Arbeitsbereich umrissen wurde, reinigt der Saugroboter diese Fläche wie auf der Abb. I gezeigt.
Wenn dieser Teil komplett abgefahren wurde, saugt der Saugroboter eine weitere Teilfläche des Raumes. Dies wird so lange wiederholt, bis der komplette Raum gesaugt wurde, dann kehrt der Saugroboter zum Ausgangspunkt zurück.
Wenn der Saugroboter während des Absteckens eines Arbeitsbereiches auf eine Wand bzw. ein Hindernis trifft, fährt er eine kurze Strecke rückwärts und nimmt dann in einer anderen Richtung die Saugfunktion wieder auf.
- Drücken Sie die Taste 🔊 oder 📂arneut, um den Reinigungsvorgang zu unterbrechen. Drücken Sie die Taste 🔊 oder 📃nachmals, wenn Sie die Reinigung fortsetzen wollen.
Wenn Sie keine Taste innerhalb von 15 Sekunden betätigen, wechselt der Saugroboter in den Ruhemodus. Sie können den Saugroboter vom Betrieb direkt in den Ruhemodus schalten, indem Sie die Taste ca. drei Sekunden gedrückt halten.
Im Ruhemodus sind die Kontrollleuchten ausgeschaltet.
Bei niedrigem Akkustand kehrt der Saugroboter automatisch zur Ladestation zurück, wenn diese mit dem Stromnetz verbunden ist. Bei der Rückkehr zur Ladestation wird der Reinigungsvorgang unterbrochen.
- Um die Reinigung wieder aufzunehmen bzw. fortzusetzen, drücken Sie erneut die Taste oder.
- Reinigen Sie regelmäßig bei ausgeschaltetem Gerät (Ein-/Ausschalter auf Position ) die Saugöffnung und leeren Sie nach jeder Verwendung den Staubbehälter.
HINWEIS!
Möglicher Sachschaden!
Aus baulichen und konstruktionellen Gründen innerhalb eines Raumes kann nicht ausgeschlossen werden, dass die Sensoren des Saugroboters Treppen und Hindernisse nicht vollständig erfassen. Es besteht die Gefahr eines toten Bereiches innerhalb dessen der Roboter von Treppen stürzen kann.
- Testen Sie im Betrieb, ob der Saugroboter Treppenstufen oder andere Hindernisse erkennt.
- Bauen Sie ggf. zustätzliche Barrieren auf, um Beschädigungen an Gegenständen, Wänden, Treppen oder dem Gerät zu vermeiden.
Startzeit einstellen
Um einen Reinigungsvorgang in Ihrer Abwesenheit zu starten, stellen Sie eine Startzeit für die Reinigung ein. Gehen Sie wie folgt vor:
- Stellen Sie den Ein-/Ausschalter auf die Position I und das Gerät ist einsatzbereit.
- Drücken Sie die Taste um die Startzeit einzustellen.
Die Stundenanzeige blinkt.
- Stellen Sie mit Hilfe der Pfeiltasten ∧ oder ∨ die Stunde ein. Drücken Sie dann die Taste >um die Minutenanzeige in 15 Minuten Schritten einzustellen.
Die Minutenanzeige blinkt.
- Stellen Sie mit Hilfe der Pfeiltasten ∧ oder ∨ die Minuten ein.
- Bestätigen Sie Ihre Eingabe durch Drücken der Taste
Bei der Programmierung muss die Fernbedienung zum Gerät gehalten werden. Durch anschließenden Signalton hat der Roboter die Daten empfangen und bestätigt.
Im Timerbetrieb führt der Saugroboter immer den Automatik-Reinigungsmodus aus.
Die Startzeit ist nun eingestellt. Die LEDs der Kontrollleuchte am Saugroboter blinken. Zur eingestellten Zeit startet der Reinigungsvorgang.
Um die Startzeit zu deaktivieren setzen Sie die Startzeit auf 00:00.
Modusauswählen
Durch die Sensoren, den Stoßdämpfer am Gerät, wird der Saugroboter automatisch durch die Räumlichkeiten geleitet. Sie können festlegen, wie der Saugroboter dabei vorgehen soll:
| Reinigungsmodus Tastendruck auf Art der Reinigung | ||
| Automatisch | ^ oder ^ | Hindernisabhängige Standard-Reinigung (zunächst wir d eine Flächenreinigung ausgeführt, dann Reinigung nach dem Zufallsprinzip.) |
| punktuelle Reinigung | ^ (Taste einmal drücken) | Zur gezielten Reinigung einer Fläche um den Startpunkt des Saugroboters herum. Je nach Größe der Fläche dauert dies bis zu einer Minute. |
| Flächenreinigung | ^ 2× (Taste zweimal drücken) | Reinigt große Flächen und führt eine hindernisabhängige Standardreinigung durch. Der Saugroboter fährt die Fläche im Zick-Zack ab und kehrt zum Ausgangspunkt zurück, wenn die Reinigung abgeschlossen ist.Wenn der Saugroboter einige Meter vorwärts gefahren ist, ohne auf Hindernisse zu stoßen, wendet er. |
| Reinigung entlang der Wand | ^ (Taste einmal drücken) | Zur Reinigung entlang von Wänden/Hindernissen.Sollten keine Hindernisse zur Orientierung vorhanden sein, beendet der Saugroboter die Reinigung. |
| Zufallsprinzip | ^ 2× (Taste zweimal drücken) | Der Saugroboter fährt nach dem Zufallsprinzip kreuz und quer über die zu reinigende Fläche. |
| Zurück zur Ladestation Saugrobot | ^ ehrt zur | Ladestationzurück und lädt den Akkublock auf. |
| Manuelle Steuerung | , >, < |  Um die manuelle Steuerung zu aktivieren, muss zuerst die Automatische Reinigung durch Druck oder  aktiviert und wieder unterbrochen werden. Danach kann der Saugroboter mit den Richtungstasten navigiert werden. |
Energiemanagement des Saugroboters
Sie benutzen den Saugroboter gelegentlich
Wenn der Saugroboter nicht mehrmals am Tag, täglich oder regelmäßig reinigen soll, empfehlen wir nach jeder vollständigen Aufl adung das Ladegerät bzw. Netzteil von der Steckdose zu trennen. Schalten Sie ebenfalls den Saugroboter über den Ein-/ Ausschalter auf I .
Sie benutzen den Saugroboter täglich
Wir empfehlen eine stetige Ladung in der Ladestation bei täglich mehrmaligem Einsatz, damit die nötige und volle Saugleistung des Saugroboter gewährleistet ist. Bei erfolgter vollständiger Aufl adung leuchten alle Kontrollleuchten am Saugroboter dauerhaft und der Energieverbrauch wird durch die Erhaltungsladung minimiert.
Sie benutzen den Saugroboter gelegentlich oder regelmäßig für kleinere Flächen
Der Saugroboter besitzt einen Ruhemodus. Der Ruhemodus ist zu empfehlen, wenn kleinere Flächen gereinigt wurden und noch ausreichend Energie, ohne den Akku erneut zu laden, vorhanden ist . Trennen Sie das Ladegerät bzw. Netzteil von der Steck-dose. Stellen Sie den Saugroboter über den Ein-/ Ausschalter auf I . Der Saugroboter schaltet sich nach 15 Sekunden in den Ruhemodus; alle Kontrollleuchten am Saugro- boter erlöschen.
Der Saugroboter kann jederzeit wieder zum Saugen über die Taste auf der Fernbedienung, über eine bestehende Programmierung oder die Taste am Gerät aktiviert werden.
| Verbrauch in Watt | |
| Netzteil | 0,057 W |
| Ladung mit Netzteil an Saugroboter direkt 12,481 W | |
| Ladung mit Ladestation 13,045 W | |
| Erhaltungsladung an der Ladestation 1,09 W | |
| Erhaltungsladung am Netzteil 0,778 W | |
Reinigung und Pfl ege
WARNUNG!
Stromschlaggefahr!
Es besteht die Gefahr eines elektrischen Schlags/Kurzschlusses durch stromführende Teile.
- Tauchen Sie den Saugroboter, die Ladestation oder das Netzteil niemals in Wasser oder Flüssigkeiten! Reinigen Sie das Gerät und alle Zubehörteile nur trocken bzw. mit einem leicht feuchten Tuch.
- Stellen Sie den Ein-/Ausschalter auf die Position und ziehen Sie vor jeder Reinigung und Wartung sowie vor dem Auf- und Abbau des Zubehörs den Netzstecker aus der Steckdose.
Ihr Saugroboter lässt sich schnell und einfach reinigen und pfl egen. Leeren Sie den Staubbehälter, reinigen Sie den Filter nach jedem Einsatz. Reinigen Sie die Saugöffnung bei Bedarf.
- Verwenden Sie zum Reinigen der Geräteoberfl äche keine Lösungsmittel, ätzende oder gasförmige Reinigungsmittel. Wischen Sie die Oberfl äche des Saugroboters und der Ladestation mit einem angefeuchteten Tuch ab.
- Reinigen Sie die Sensoroberflächen und Ladekontakte mit einem sauberen trockenen Tuch.
Staubbehälterreinigen
Wir empfehlen, nach jedem Einsatz den Staubbehälter zu leeren und den Filter zu reinigen (siehe Abb. J). Führen Sie die folgenden Schritte aus:
A) Öffnen Sie den Gerätedeckel.
B) Klappen Sie den Griff des Staubbehälters hoch und entfernen Sie den Staubbehälter aus dem Saugroboter.
C) Entfernen Sie den Filter mit Filterrahmen.
D) Klappen Sie den Staubbehälterdeckel auf und entfernen Sie den Staubfi Iter.
E) Leeren Sie den Staubbehälter über einem Mülleimer.
F) Spülen Sie den Staubbehälter mit Wasser aus. Eine Reinigung mit Wasser ist nicht jedes Mal nötig. Stellen Sie den Staubbehälter nicht in die Spülmaschine! Reinigen Sie den Staubfi Iter und Filter regelmäßig mit dem mitgelieferten Pinsel.
G) Sobald der Staubbehälter trocken ist, setzen Sie die Filter wieder ein. Nach erfolgter Reinigung setzen Sie den Staubbehälter wieder ein und schließen Sie den Deckel des Saugroboters.
- Stellen Sie vor Inbetriebnahme sicher, dass die Filter des Staubbehälters richtig eingesetzt ist.
Saugöffnung reinigen
Nach einiger Zeit kann es sein, dass sich Schmutz und Staub um die Saugöffnung an- sammeln und so die Saugleistung beeinträchtigen. Um dies zu vermeiden, sollte in regelmäßigen Abständen die Saugöffnung gereinigt werden.
- Schalten Sie das Gerät aus.
- Entfernen Sie Schmutz und Staub an und in der Saugöffnung mit dem mitgelieferten Pinsel.
Bürstenreinigen
Wir empfehlen eine regelmäßige Reinigung der Bürsten. Führen Sie bitte die folgenden Schritte aus:
- Schalten Sie das Gerät aus und legen Sie es mit der Unterseite nach oben auf einen geraden Untergrund.
- Lösen Sie jeweils die Schraube an den Bürsten mit einem Kreuzschlitzschraubendreher. Halten Sie die Bürsten fest und ziehen Sie sie gerade nach oben um sie aus dem Gerät zu entfernen.
– Reinigen Sie die Bürsten von Verschmutzungen und Haaren.
- Nach der Reinigung bringen Sie die Bürsten wieder an. Achten Sie dabei auf die Markierungen (R/L) gemäß der Geräteabbildung unter „Geräteteile“.
- Nach einiger Zeit sollten die Bürsten ausgetauscht werden um effizienter zu arbeiten. Wegen Ersatzzubehör wenden Sie sich bitte an unser Service Center.
Sollten sich die Borsten verbiegen kann es helfen, die Bürsten in heißes Wasser zu legen damit sie wieder ihre Ausgangsform annehmen.
Laufrad reinigen
- Bei einer Blockade des vorderen Laufrads entfernen Sie das Laufrad und reinigen Sie es von Verschmutzungen mit einem angefeuchteten Tuch.
- Setzen Sie das vordere Laufrad wieder ein, bis es einrastet.
Problemlösung
Bei einer Störung des Geräts prüfen Sie bitte zunächst, ob Sie das Problem mit Hilfe der folgenden Übersicht selbst beheben können.
Versuchen Sie auf keinen Fall, die Geräte selbst zu reparieren. Wenn eine Reparatur notwendig ist, wenden Sie sich bitte an unser Service Center oder eine andere geeignete Fachwerkstatt.
| Problem Mögliche | Ursache Lösung | |
| Das Gerät lässt sich nicht einschalten. | Der Akkublock ist leer. – | Lassen Sie den Akku-block etwa 4,5 Stun-den lang vollständig aufl aden. |
| Kontrollleuchte am Saug-roboter blinkt, nachdem das Gerät eingeschaltet wurde. | Der Akkublock ist leer. – | Lassen Sie den Akku-block etwa 4,5 Stun-den lang vollständig aufl aden.– Entfernen Sie alle Störungen |
| Saugroboter bewegt sich nichtEinfacher Signalton ertönt. | Räder sind blockiert. – | Beheben Sie die Stö-rung an den Rädern. |
| SensorstörungDoppelter Signalton ertönt. | Der Saugroboter steht auf einem dunklen Boden.Der Sensor ist verdeckt. | - Versetzen Sie den Saugroboter an eine hellere Stelle.- Reinigen Sie den Sensor. |
| Gerät ist blockiert Saugroboter | steckt fest. - Versetzen Sie den Saugroboter an eine andere Stelle. | |
| Die seitlichen Bürsten bewegen sich nicht. | Durch Verschmutzung blockiert. | - Nehmen Sie die Bürs- ten ab, anschließend gründlich reinigen und wieder aufsetzen. |
| Die Reinugungsleistung hat abgenommen | Der Staubbehälter ist voll. | - Leeren Sie den Staub- behälter und reinigen Sie den Filter. |
| Die Bürsten sind verschmutzt. | - Reinigen sie die Bürs- ten und das Laufrad. | |
| Der Saugroboter kehrt nicht zur Ladestation zurück | Die Ladestation befi n- det sich an einer Stelle, die für den Saugrobo- ter nicht ortbar oder zugänglich ist (hinter einer Wand / Hindernis). | - Stellen Sie das Ladege- rät an einem anderen, zugänglichen Ord auf. |
| Sensoren sind verdreckt | - Reinigen Sie die Sensoren. | |
Lagerung/Transport
- Wenn Sie das Gerät nicht benutzen, ziehen Sie den Netzstecker und bewahren Sie das Gerät an einem trockenen, staub- und frostfreien Ort ohne direkte Sonneneinstrahlung auf.
- Achten Sie darauf, dass das Gerät außerhalb der Reichweite von Kindern aufbewahrt wird.
- Um Beschädigungen bei einem Transport zu vermeiden, empfehlen wir Ihnen, die Originalverpackung zu nutzen.
Akkublock entfernen
VORSICHT!
Verletzungsgefahr.
- Entnommene Akkus von Kindern fernhalten, nicht ins Feuer werfen, kurzschließen oder auseinander nehmen.
- Entnommene Akkus keinen extremen Bedingungen aussetzen, z. B. auf Heizkörpern, Sonnenschein! Erhöhte Auslaufgefahr!
-
Kontakt mit Haut, Augen und Schleimhäuten vermeiden. Bei Kontakt mit Batteriefl üssigkeit die betroffenen Stellen sofort mit reichlich klarem Wasser spülen und umgehend einen Arzt aufsuchen.
-
Entfernen Sie den Akkublock erst, wenn er ganz leer ist. Lassen Sie den Staubroboter dazu so lange laufen, bis er stillsteht und alle Kontrollleuchten des Staubrobotors blinken
- Überprüfen Sie, ob der Akkublock wirklich vollständig entladen ist, indem Sie versuchen, das Gerät erneut einzuschalten. Falls der Motor startet, wiederholen Sie den gesamten Vorgang
- Schalten Sie das Gerät aus, ziehen Sie ggf. den Netzstecker aus der Steckdose und das Netzkabel aus dem Gerät.
- Lösen Sie die beiden Schrauben an der Unterseite des Saugroboters mit einem Kreuzschlitzschraubendreher und öffnen Sie das Akkufach.
- Entnehmen Sie den Akkublock, indem Sie an der Lasche ziehen.
-
Ziehen Sie den Stecker des Akkublocks von der Buchse des Geräts ab.
-
Entsorgen Sie den Akkublock umweltgerecht (siehe „Entsorgung“ auf Seite 102).
- Beim Wechsel des Akkublocks verbinden Sie den Stecker des Akkublocks mit der Buchse des Geräts. Legen Sie einen neuen Akkublock ein. Verwenden Sie ausschließlich einen Akkupack des gleichen Typs.
- Verschließen Sie das Akkufach mit den beiden Schrauben.
Entsorgung
Verpackung
Ihr Gerät befi ndet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind Rohmaterialien und somit wiederverwendungsfähig oder können dem Rohstoff-Kreislauf zurückgeführt werden.
Gerät
Alle mit dem nebenstehenden Symbol gekennzeichneten Altgeräte dürfen nicht im normalen Hausmüll entsorgt werden.
Entsprechend Richtlinie 2012/19/EU ist das Gerät am Ende seiner Lebensdauer einer geordneten Entsorgung zuzuführen.
Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zugeführt und die Belastung der Umwelt vermieden.
Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab.
Wenden Sie sich für nähere Auskünfte an Ihr örtliches Entsorgungsunternehmen oder Ihre kommunale Verwaltung.
Batterien/Akkus
Verbrauchte Batterien/Akkus gehören nicht in den Hausmüll. Batterien/Akkus müssen sachgerecht entsorgt werden. Zu diesem Zweck stehen im batterievertreibenden Handel sowie bei kommunalen Sammelstellen entsprechende Behälter zur Entsorgung bereit. Weitere Auskünfte erteilen Ihr örtlicher Entsorgungsbetrieb oder Ihre kommunale Verwaltung.
Im Zusammenhang mit dem Vertrieb von Batterien/Akkus oder mit der Lieferung von Geräten, die Batterien enthalten, sind wir verpfl ichtet, Sie auf folgendes hinzuweisen: Sie sind zur Rückgabe gebrauchter Batterien/Akkus als Endnutzer gesetzlich verpfl ichtet. Das Symbol der durchgekreuzten Mülltonne bedeutet, dass die Batterien/Akkus nicht in den Hausmüll gegeben werden dürfen.
Technische Daten
Saugroboter
Modell MD 19900
Inverkehrbringer MEDION AG
Am Zehnthof 77
45307 Essen
Deutschland
Handelsregister-Nummer HRB 13274
Eingangsspannung/ Strom 19 V
---, 600 mA
Netzteil S012DBV1900060 (siehe unten)
Betriebsspannung Akkublock 14,4 V , 2400 mAh---
Staubbehälter Kapazität 0,3 l
Betriebszeit durchschnittlich 85 Minuten
allgemein zwischen 80-90 Minuten
(abhänging von Modus und
Bodenbeschaffenheit)
Gewicht ca. 2,19 kg
Abmessungen ca. 30 x 8 cm
Akkublock
Lithium-Ionen-Akkublock
Modell INR18650M26-4S1P-AGX-8
Bemessungsspannung 14,4 V ---
Leistung 34,56 Wh
Zellen 4
Ladedauer ca. 4,5 Stunden
Betriebstemperatur 10 °C – 40 °C
Netzteil
Modell S012DBV1900060
Netzteilhersteller Ten Pao Industrial Co., Ltd., Room 10-11,
6/F., Kwong Sang Hong Centre, 151-153
Ausgangsleistung 11,4 W
Durchschnittliche Effi zienz im Betrieb 84,85 %
Effi zienz bei geringer Last (10%) 76,32 %
Leistungsaufnahme bei Nulllast 0,057 W
Relevante Lastbedingungen:
Prozentsatz des Ausgangsstroms laut Typenschild
Lastbedingung 1
100% ± 2%
Lastbedingung 2
75% ± 2%
Lastbedingung 3
50% ± 2%
Lastbedingung 4
25% ± 2%
Lastbedingung 5
10% ± 1%
Lastbedingung 6
0 % (Nulllast)
Fernbedienung
Batteriebetrieb
2x1,5 V Typ AAA/LR03
Verbrauch
siehe „Energiemanagement des Saugroboters“ auf Seite 96
Konformitätsinformation
Hiermit erklärt die Medion AG, dass das Produkt mit den folgenden europäischen Anforderungen übereinstimmt:
• EMV-Richtlinie 2014/30/EG
• Niederspannungsrichtlinie 2014/35/EG
- Öko-Design Richtlinie 2009/125/EG (und Öko-Design Verordnung 2019/1782)
• RoHS-Richtlinie 2011/65/EU.
Serviceinformationen
Sollte Ihr Gerät einmal nicht wie gewünscht und erwartet funktionieren, wenden Sie sich zunächst an unseren Kundenservice. Es stehen Ihnen verschiedene Wege zur Verfügung, um mit uns in Kontakt zu treten:
- In unserer Service Community treffen Sie auf andere Benutzer sowie unsere Mitarbeiter und können dort Ihre Erfahrungen austauschen und Ihr Wissen weitergeben.
Sie fi nden unsere Service Community unter community.medion.com. - Gerne können Sie auch unser Kontaktformular unter www.medion.com/contact nutzen.
- Selbstverständlich steht Ihnen unser Serviceteam auch über unsere Hotline oder postalisch zur Verfügung.
| Öffnungszeiten Rufnummer (Belgien) | |
| Mo. - Fr.: 09:00 - 19:00 ➊ | 022006198 |
| Rufnummer (Luxemburg) | |
| ➊ 34 - 20 808 664 | |
| Serviceadresse | |
| MEDION B.V.John F.Kennedylaan 16a5981 XC PanningenNederland | |
Diese und viele weitere Bedienungsanleitungen stehen Ihnen über das Serviceportal www.medion.com/be/nl/service/start/ zum Download zur Verfügung.
Dort fi nden Sie auch Treiber und andere Software zu diversen Geräten.
Sie können auch den nebenstehenden QR Code scannen und die Bedienungsanleitung über das Serviceportal auf Ihr mobiles Endgerät laden.
Datenschutzerklärung
Sehr geehrter Kunde!
Wir teilen Ihnen mit, dass wir, die MEDION AG, Am Zehnthof 77, 45307 Essen als Verantwortlicher Ihre personenbezogenen Daten verarbeiten.
In datenschutzrechtlichen Angelegenheiten werden wir durch unseren betrieblichen
Impressum
Datenschutzbeauftragten, erreichbar unter MEDION AG, Datenschutz, Am Zehnthof 77, D – 45307 Essen; datenschutz@medion.com unterstützt. Wir verarbeiten Ihre Daten zum Zweck der Garantieabwicklung und damit zusammenhängender Prozesse (z.B. Reparaturen) und stützen uns bei der Verarbeitung Ihrer Daten auf den mit uns geschlossenen Kaufvertrag.
Ihre Daten werden wir zum Zweck der Garantieabwicklung und damit zusammenhängender Prozesse (z.B. Reparaturen) an die von uns beauftragten Reparatur-dienstleister übermitteln. Wir speichern Ihre personenbezogenen Daten im Regelfall für die Dauer von drei Jahren, um Ihre gesetzlichen Gewährleistungsrechte zu erfüllen.
Uns gegenüber haben Sie das Recht auf Auskunft über die betreffenden personenbezogenen Daten sowie auf Berichtigung, Löschung, Einschränkung der Verarbeitung, Widerspruch gegen die Verarbeitung sowie auf Datenübertragbarkeit.
Beim Auskunfts- und beim Löschungsrecht gelten jedoch Einschränkungen nach den §§ 34 und 35 BDSG (Art. 23 DS-GVO), Darüber hinaus besteht ein Beschwerderecht bei einer zuständigen Datenschutzaufsichtsbehörde (Art. 77 DS-GVO i. V. m. § 19 BDSG). Für die MEDION AG ist das die Landesbeauftragte für Datenschutz und Informationsfreiheit Nordrhein Westfalen, Postfach 200444, 40212 Düsseldorf, www.ldi.nrw.de.
Die Verarbeitung Ihrer Daten ist für die Garantieabwicklung erforderlich; ohne Bereitstellung der erforderlichen Daten ist die Garantieabwicklung nicht möglich.
Impressum
Copyright © 2020
Stand: 12.06.2020
Alle Rechte vorbehalten.
Diese Bedienungsanleitung ist urheberrechtlich geschützt.
Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten.
Das Copyright liegt bei der Firma:
MEDION AG
Am Zehnthof 77
45307 Essen
Deutschland
Bitte beachten Sie, dass die oben stehende Anschrift keine Retourenanschrift ist. Kontaktieren Sie zuerst immer unseren Kundenservice.
