BEDIENUNGSANLEITUNG MIB LD Systems
SICHERHEITSHINWEISE....9
EINFÜHRUNG 10
KOMPONENTEN, ANSCHLÜSSE, ANZEIGEN UND BEDIENELEMENTE....10
VERKABELUNGSBEISPIEL 11
TECHNISCHE DATEN 11
ENTSORGUNG 12
ERKLÄRUNGEN DES HERSTELLERS....13
FRANCAIS
UTILISATION PRÉVUE 14
INFORMATIONS DE SÉCURITÉ 15
INTRODUCTION....16
COMPOSANTS, CONNEXIONS, AFFICHAGES ET COMMANDES 16
EXEMPLE DE CÂBLAGE....17

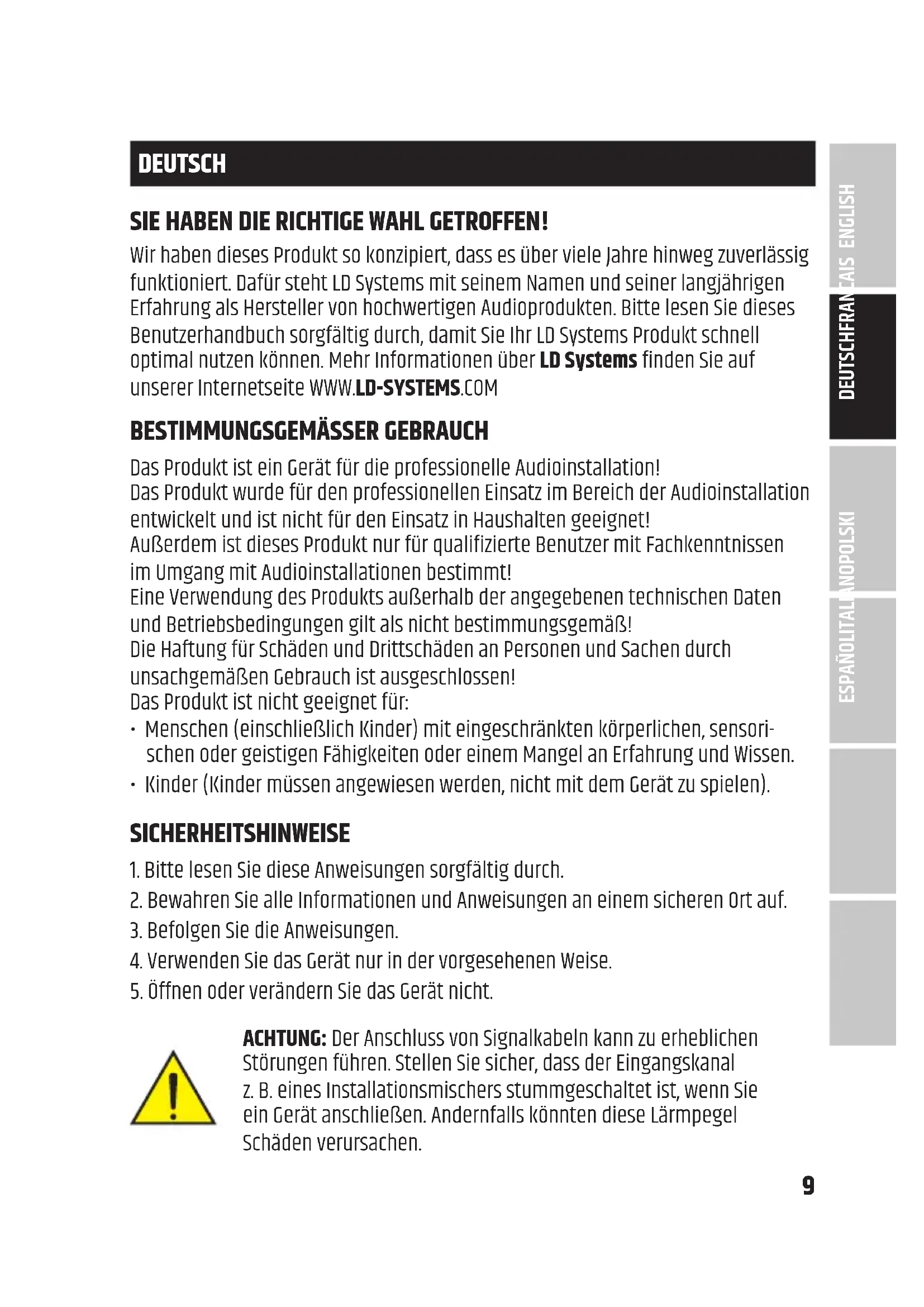

SIE HABEN DIE RICHTIGE WAHL GETROFFEN!
Wir haben dieses Produkt so konzipiert, dass es über viele Jahre hinweg zuverlässig funktioniert. Dafür steht LD Systems mit seinem Namen und seiner langjährigen Erfahrung als Hersteller von hochwertigen Audioprodukten. Bitte lesen Sie dieses Benutzerhandbuch sorgfältig durch, damit Sie Ihr LD Systems Produkt schnell optimal nutzen können. Mehr Informationen über LD Systems finden Sie auf unserer Internetseite WWW.LD-SYSTEMS.COM
BESTIMMUNGSGEMÄSSER GEBRAUCH
Das Produkt ist ein Gerät für die professionelle Audioinstallation!
Das Produkt wurde für den professionellen Einsatz im Bereich der Audioinstallation entwickelt und ist nicht für den Einsatz in Haushalten geeignet!
Außerdem ist dieses Produkt nur für qualifizierte Benutzer mit Fachkenntnissen im Umgang mit Audioinstallationen bestimmt!
Eine Verwendung des Produkts außerhalb der angegebenen technischen Daten und Betriebsbedingungen gilt als nicht bestimmungsgemäß!
Die Haftung für Schäden und Drittschäden an Personen und Sachen durch unsachgemäßen Gebrauch ist ausgeschlossen!
Das Produkt ist nicht geeignet für:
- Menschen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen.
- Kinder (Kinder müssen angewiesen werden, nicht mit dem Gerät zu spielen).
SICHERHEITSHINWEISE
- Bitte lesen Sie diese Anweisungen sorgfältig durch.
- Bewahren Sie alle Informationen und Anweisungen an einem sicheren Ort auf.
- Befolgen Sie die Anweisungen.
- Verwenden Sie das Gerät nur in der vorgesehenen Weise.
- Öffnen oder verändern Sie das Gerät nicht.
ACHTUNG: Der Anschluss von Signalkabeln kann zu erheblichen Störungen führen. Stellen Sie sicher, dass der Eingangskanal z. B. eines Installationsmischers stummgeschaltet ist, wenn Sie ein Gerät anschließen. Andernfalls könnten diese Lärmpegel Schäden verursachen.
GEFAHR DES ERSTICKENS! VON KINDERN FERNHALTEN! DAS PRODUKT ENTHÄLT VER- SCHLUCKBARE KLEINTEILE UND VERSCHLUCKBARES VERPACKUNGSMATERIAL! PLASTIKTÜTEN MÜSSEN AUSSERHALB DER REICHWEITE VON KINDERN AUFBEWAHRT WERDEN!
EINFÜHRUNG
Der solide LD MIB-Mikrofonsockel hat eine XLR-Buchse auf der Oberseite und einen XLR-Stecker auf der Rückseite. Der Mikrofonsockel ist sowohl für dynamische als auch für Kondensatormikrofone geeignet.

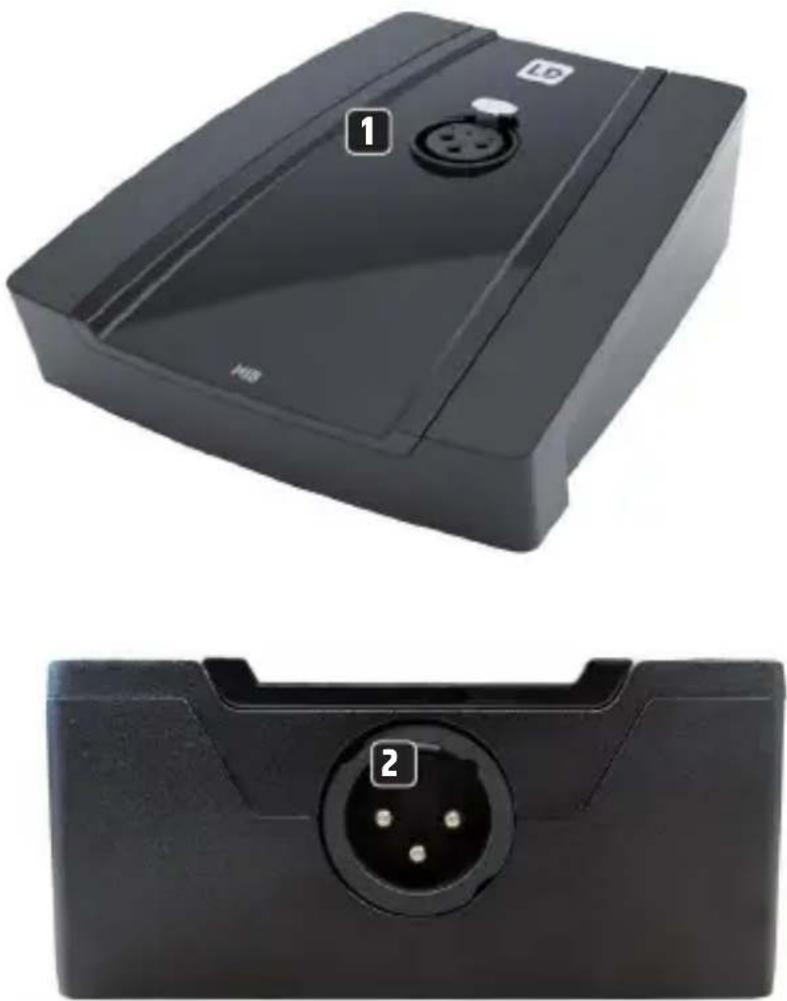

KOMPONENTEN, ANSCHLÜSSE, ANZEIGEN UND BEDIENELEMENTE
1 3-polige XLR-Buchse für den Anschluss eines Mikrofons.
2 Männliche 3-polige XLR-Buchse zur Weiterleitung des Mikrofonsignals an ein Installationsmischpult o.ä.

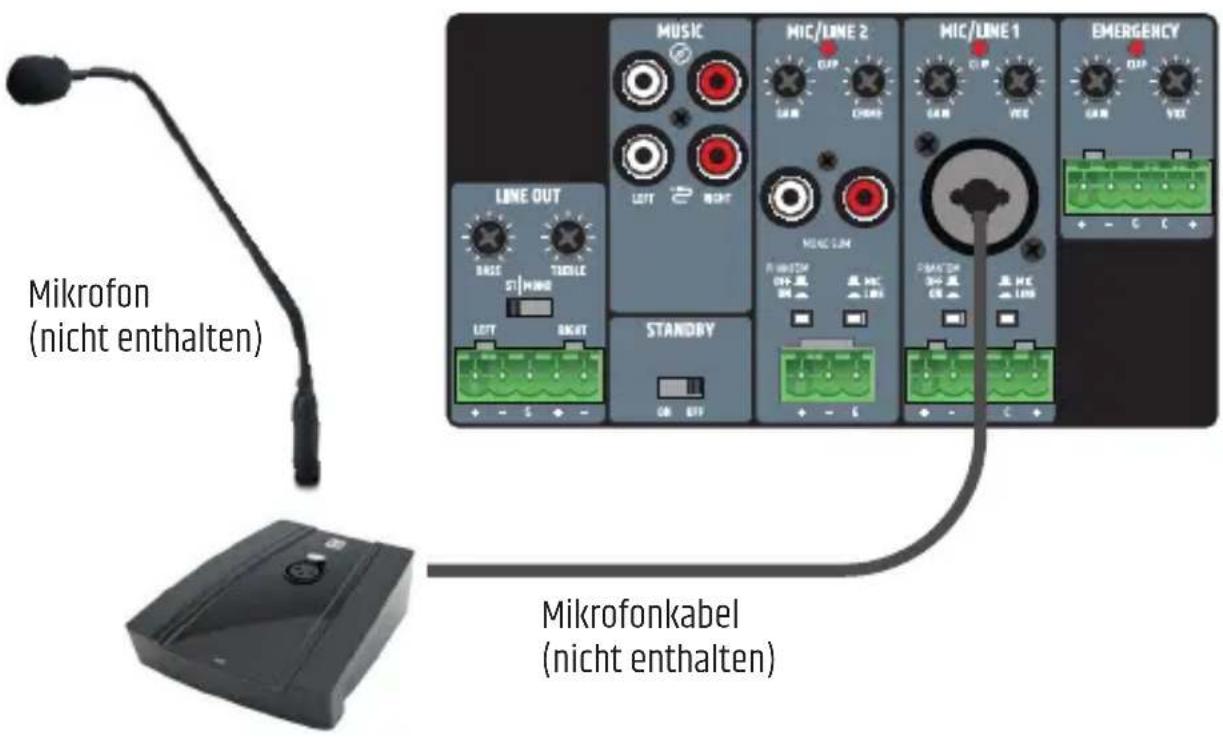

VERKABELUNGSBEISPIEL
Vorverstärker / Mischverstärker (nicht im Lieferumfang enthalten)
Artikel LDMIB
Produkt Sockel für Mikrofon
Frequenzgang Input = Output
Gain 0 dB
Eingänge 1
Eingangsanschlüsse 3-polige XLR-Buchse
Ausgänge 1
Ausganganschlüsse 3-poliger XLR-Stecker
Betriebstemperatur 0°C - 40°C
Relative Luftfeuchtigkeit < 85%, nicht kondensierend
Artikel LDMIB
Allgemein
Material Gehäuse aus Zink, Frontplatte aus Kunststoff
Farbe schwarz
Abmessungen (B x H x T) 109,8 mm x 38,7 mm x 126,2 mm (Höhe mit Gummifüßen)
Gewicht 0,51 kg
ENTSORGUNG
VERPACKUNG:
1? Die Verpackungen können über die üblichen Entsorgungswege entsorgt werden?
2? Bitte trennen Sie die Verpackung entsprechend den Entsorgungs- und Materialvorschriften in Ihrem Land?
GERÄT:
1? Dieses Gerät unterliegt der Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte in ihrer jeweils gültigen Fassung? WEEE-Richtlinie - Elektro- und Elektronik-Altgeräte? Altgeräte u Batterien gehören nicht in den Hausmüll? Das Altgerät oder die Batterien müssen über einen zugelassenen Entsorgungsdienst oder eine kommunale Entsorgungseinrichtung entsorgt werden? Befolgen Sie die Richtlinien in Ihrem Land!
2? Beachten Sie die Entsorgungsvorschriften in Ihrem Land?
3? Als Privatkunde können Sie sich bei dem Händler, bei dem Sie das Produkt gekauft haben, oder bei den zuständigen regionalen Behörden über umweltfreundliche Entsorgungsmöglichkeiten informieren?
ERKLÄRUNGEN DES HERSTELLERS
GARANTIE DES HERSTELLERS UND HAFTUNGSBESCHRÄNKUNG
Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach /
E-Mail: Info@adamhall.com / +49 (0)6081 9419-0.
Unsere aktuellen Garantiebedingungen und Haftungsbeschränkungen finden Sie unter:
https://cdn-shop.adamhall.com/media/pdf/HERSTELLER-ERKLÄRUNGEN_LD_SYSTEMS.pdf
Im Servicefall wenden Sie sich bitte an Ihren Vertriebspartner.
CE-KONFORMITÄT
Die Adam Hall GmbH erklärt hiermit, dass dieses Produkt mit der folgenden Richtlinie übereinstimmt (falls zutreffend):
Niederspannungsrichtlinie (2014/35/EU)
EMV-Richtlinie (2014/30/EU)
RoHS (2011/65/EU) RED (2014/53/EU)
CE-KONFORMITÄTSERKLÄRUNG
Konformitätserklärungen für Produkte, die unter die LVD-, EMV- und RoHS-Richtlinien fallen, können unter info@adamhall.com angefordert werden. Konformitätserklärungen für Produkte, die der RED-Richtlinie unterliegen, können unter www.adamhall.com/compliance/ angefordert werden
NUR FÜR INNENRÄUME GEEIGNET
Dieses Symbol kennzeichnet elektrische Geräte, die hauptsächlich für den Gebrauch in Innenräumen bestimmt sind.
Druckfehler und Irrtümer, sowie technische oder sonstige Änderungen sind vorbehalten!
