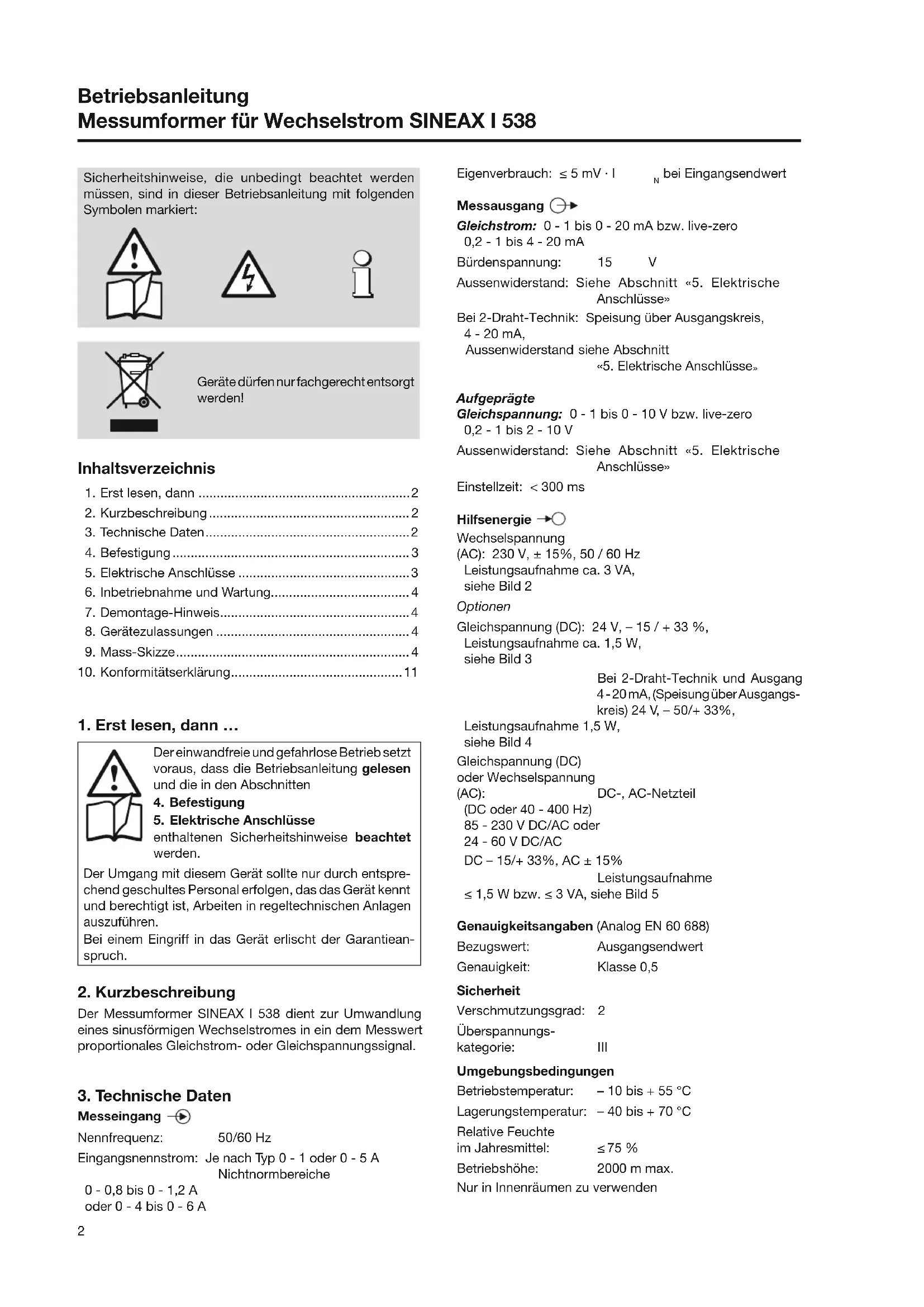

BEDIENUNGSANLEITUNG Sineax I538 Camille Bauer
Messumformer für Wechselstrom SINEAX I 538
Mode d'emploi
Sicherheitshinweise, die unbedingt beachtet werden müssen, sind in dieser Betriebsanleitung mit folgenden Symbolen markiert:
Geräte dürfen nur fachgerecht entsorgt werden!
Inhaltsverzeichnis
- Erst lesen, dann ....2
- Kurzbeschreibung....2
- Technische Daten....2
- Befestigung 3
- Elektrische Anschlüsse ....3
- Inbetriebnahme und Wartung......4
- Demontage-Hinweis....4
- Gerätezulassungen 4
- Mass-Skizze....4
- Konformitätserklärung....11
1. Erst lesen, dann ...
Der einwandfreie und gefahrlose Betrieb setzt voraus, dass die Betriebsanleitung gelesen und die in den Abschnitten
4. Befestigung
5. Elektrische Anschlüsse
enthaltenen Sicherheitshinweise beachtet werden.
Der Umgang mit diesem Gerät sollte nur durch entsprechend geschultes Personal erfolgen, das das Gerät kennt und berechtigt ist, Arbeiten in regeltechnischen Anlagen auszuführen.
Bei einem Eingriff in das Gerät erlischt der Garantieanspruch.
2. Kurzbeschreibung
Der Messumformer SINEAX I 538 dient zur Umwandlung eines sinusförmigen Wechselstromes in ein dem Messwert proportionales Gleichstrom- oder Gleichspannungssignal.
3. Technische Daten
Messeingang
Nennfrequenz: 50/60 Hz
Eingangsnennstrom: Je nach Typ 0 - 1 oder 0 - 5 A
Nichtnormbereiche
0 - 0,8 bis 0 - 1,2 A
oder 0 - 4 bis 0 - 6 A
Eigenverbrauch: ≤ 5 mV · l _N bei Eingangsendwert
Messausgang
Gleichstrom: 0 - 1 bis 0 - 20 mA bzw. live-zero
0,2 - 1 bis 4 - 20 mA
Bürdenspannung: 15 V
Aussenwiderstand: Siehe Abschnitt «5. Elektrische Anschlüsse»
Bei 2-Draht-Technik: Speisung über Ausgangskreis, 4 - 20 mA,
Aussenwiderstand siehe Abschnitt
«5. Elektrische Anschlüsse»
Aufgeprägte
Gleichspannung: 0 - 1 bis 0 - 10 V bzw. live-zero 0,2 - 1 bis 2 - 10 V
Aussenwiderstand: Siehe Abschnitt «5. Elektrische Anschlüsse»
Einstellzeit: < 300 ms
Hilfsenergie
Wechselspannung
Leistungsaufnahme ca. 3 VA, siehe Bild 2
Optionen
Gleichspannung (DC): 24 V, -15 / +33 %,
Leistungsaufnahme ca. 1,5 W, siehe Bild 3
Bei 2-Draht-Technik und Ausgang
4 - 20 mA, (Speisung über Ausgangs-
kreis) 24 V, -50/+ 33%,
Leistungsaufnahme 1,5 W, siehe Bild 4
Gleichspannung (DC)
oder Wechselspannung
(AC): DC-, AC-Netzteil
(DC oder 40 - 400 Hz)
85 - 230 V DC/AC oder
24 - 60 V DC/AC
DC - 15/+ 33%, AC ± 15%
Leistungsaufnahme
≤ 1,5 W bzw. ≤ 3 VA, siehe Bild 5
Genauigkeitsangaben (Analog EN 60 688)
Bezugswert: Ausgangsendwert
Genauigkeit: Klasse 0,5
Sicherheit
Verschmutzungsgrad: 2
Überspannungs-
kategorie: III
Umgebungsbedingungen
Betriebstemperatur: - 10 bis + 55 °C
Lagerungstemperatur: -40 bis + 70 °C
Relative Feuchte
im Jahresmittel: ≤75 %
Betriebshöhe: 2000 m max.
Nur in Innenräumen zu verwenden
4. Befestigung
Die Befestigung des SINEAX I 538 erfolgt auf einer Hutschiene.
Bei der Bestimmung des Montageortes müssen die «Umgebungsbedingungen», Abschnitt «3. Tech nische Daten», eingehalten werden!
Gehäuse auf Hutschiene (EN 50 022) aufschnappen (siehe Bild 1).
Bild 1. Montage auf Hutschiene 35 × 15 oder 35 × 7,5 mm.
5. Elektrische Anschlüsse
Elektrische Leitungen nach den Angaben auf dem Typenschild des gelieferten Messumformers anschliessen.
Unbedingt sicher stellen, dass alle Leitungen beim Anschliessen spannungsfrei sind! Drohende Gefahr durch hohe Hilfsener- giespannung oder durch offenen externen Stromwandler!
Ferner ist zu beachten, ...
... dass die Daten, die zur Lösung der Messaufgabe erforderlich sind, mit denen auf dem Typen schild des SINEAX I 538 übereinstimmen (-Messein gang, Messausgang und Hilfsenergie, siehe Bild 6)!
… dass der Widerstand im Ausgangsstromkreis – bei Stromausgang den Wert
$$ \begin{array}{l} R _ {\text { ext }} \max. [ k \Omega ] \leq \frac {1 5 V}{I _ {\mathrm{AN}} [ m A ]} \ (I _ {\mathrm{AN}} = \text { Ausgangsstromendwert }) \ \text { nicht überschreitet! } \end{array} $$
- bei Speisung über den Ausgangskreis (2-Draht-Technik, Ausgang 4 - 20 mA) von der Hilfsenergie H (12 - 32 V DC) abhängig ist
line
| H = Hilfsenergie [V] | Aussenwiderstand [Ω] | |---|---| | 0 | 0 | | 1 | 0 | | 2 | 600 | | 2 | 1000 |4 3 2
$$ R _ {\text { ext }} \max. [ k \Omega ] = \frac {H [ V ] - 1 2 V}{2 0 m A} $$
- bei Spannungsausgang den Wert
$$ R _ {\text { ext }} \min. [ k \Omega ] \geq \frac {U _ {\mathrm{AN}} [ V ]}{1 0 \mathrm{mA}} $$
$$ \begin{array}{l} \left(U _ {A N} = \text { Ausgangsspannungsendwert }\right) \ \text { nicht } \quad \text { unterschreitet! } \end{array} $$
... dass die Messausgangs leitungen als verdrillte Kabel und möglichst räumlich getrennt von Starkstrom leitungen verlegt werden!
Im übrigen landesübliche Vorschriften (z.B. für Deutschland VDE 0100 «Bedingungen über das Errichten von Starkstromanlagen mit Nennspannungen unter 1000 Volt») bei der Installation und Auswahl des Materials der elektrischen Leitungen befolgen!


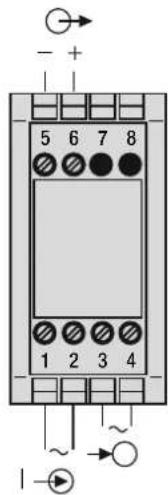

- + 5 6 7 8 1 2 3 4 IBild 2. AC-Hilfsenergie.


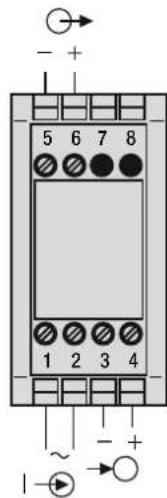

- + 5 6 7 8 1 2 3 4 ~ - + + - +Bild 3. DC-Hilfsenergie.


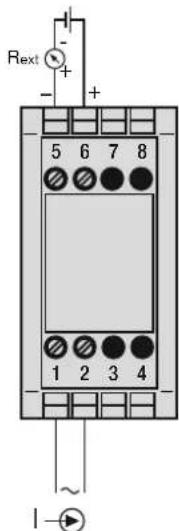

Rext + - + 5 6 7 8 1 2 3 4 IBild 4. Speisung über Ausgangskreis.


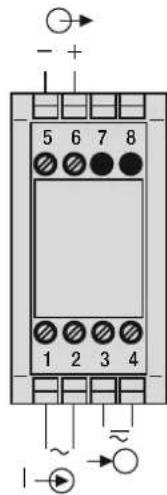

- + 5 6 7 8 1 2 3 4 ~ ~Bild 5. DC-, AC-Hilfsenergie, bei Ausführung mit eingebautem DC-, AC-Netzteil.


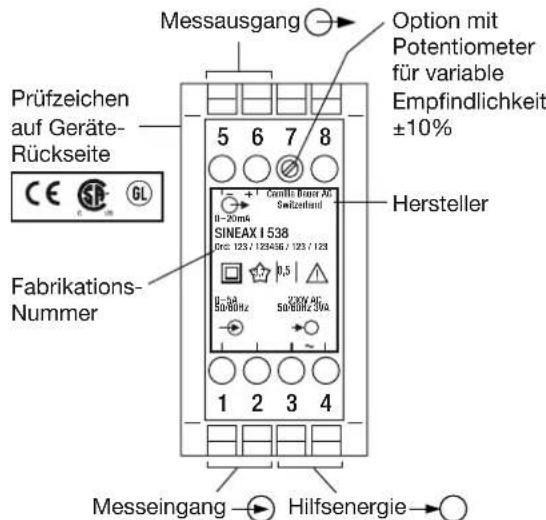

Messausgang Option mit Potentiometer für variable Empfindlichkeit ±10% Prüfzeichen auf Geräte- Rückseite 5 6 7 8 Hersteller Fabrikations- Nummer SINEAX I 538 Dec. 123 / 123/416 / 123 / 123 1 2 3 4 Messeingang → Hilfsenergie →Bild 6. Erklärungen zum Typenschildbeispiel.
6. Inbetriebnahme und Wartung
Hilfsenergie und Messeingang einschalten.
Der Messumformer ist wartungsfrei.
7. Demontage-Hinweis
Messumformer gemäss Bild 7 von Tragschiene abnehmen.
Germanischer Lloyd Zulassung Zertifi kat Nr.: 12 259-98 HH
CSA geprüft für USA und Kanada fi le-nr. 204767
9. Mass-Skizze
Dokument-Nr./ Document.No.: 1538_CE-konf.docx
Produktbezeichnung/ Product name: Messumformer für Wechselstrom Transducer for AC current Typ / Type: SINEAX 1538
Das bezeichnete Produkt stimmt mit den Vorschriften folgender Europäischer Richtlinien überein, nachgewiesen durch die Einhaltung folgender Normen:
| Richtlinie / Directive | 2004/108/EG(EC)Elektromagnetische Verträglichkeit - EMV-RichtlinieElectromagnetic compatibility - EMC directive | |
| Norm / Standard | EN 61000-6-2: 2005Fachgrundnormen - Störfestigkeit für IndustriebereicheGeneric standards - Immunity for industrial environments | |
| EN 61000-6-4: 2007Fachgrundnormen - Störaussendung für IndustriebereicheGeneric standards - Emission standard for industrial environments | ||
| Prüfungen / Tests | IEC 61000-4-2IEC 61000-4-3IEC 61000-4-4IEC 61000-4-5IEC 61000-4-6IEC 61000-4-11 | EN 55011 |
| Richtlinie / Directive | 2006/95/EG(EC)Elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen – Nieder-spannungsrichtlinie – CE-Kennzeichnung : 95Electrical equipment for use within certain voltage limits – Low Voltage Directive – Attachment of CE marking : 95 |
| Norm / Standard | EN 61010-1: 2010Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte – Teil 1: All-gemeine AnforderungenSafety requirements for electrical equipment for measurement, control and laboratory use – Part 1: General requirementsEN 61010-2-30: 2010Besondere Bestimmungen für Prüf- und MessstromkreiseParticular requirements for testing and measuring circuits |
Ort, Datum / Place, date: Wohlen, 21. November 2014 Unterschrift / signature:
M. Ulrich M. Cid
