Sineax A210 - Messgeräte Camille Bauer - Kostenlose Bedienungsanleitung

Produkttyp	Multifunktions-Leistungsindikator für die Analyse von Wechselstromnetzen
Marke	Camille Bauer
Modell	Sineax A210
Kategorie	Messgeräte
Abmessungen (Front)	96 x 96 mm
Tiefe	107 mm (ohne Erweiterungsmodul)
Ausschnitt in der Schalttafel	92 x 92 mm
Gewicht	ca. 0,5 kg
Stromversorgung	100-230 V AC/DC ±15% oder 24-60 V AC/DC ±15% (85-125 V DC optional)
Leistungsaufnahme	3 VA (ohne Erweiterungsmodul)
Spannungsmesseingänge	Phase-Phase: 500 V max, Phase-Neutral: 290 V max
Strommesseingänge	5 A oder 1 A Nenn (10 A Dauer max)
Nennfrequenz	50 / 60 Hz
Hauptfunktionen	Messung von Spannungen, Strömen, Frequenz, Phasenwinkel; Berechnung von Wirk-, Blind- und Scheinleistung; Wirk- und Blindleistungsenergie; Leistungsfaktor; Neutralleiterstrom; 7-Segment-Anzeige; digitale Ausgänge S0 oder Alarm
Genauigkeit Strom/Spannung	±0,5%
Genauigkeit Leistung	±1,0%
Genauigkeit Frequenz	±0,02 Hz (absolut)
Digitale Ausgänge	2 passive optoelektronische Ausgänge (S0 oder Alarm): Uext ≤ 40 V DC, IL ≤ 150 mA
Anzeige	3+1-stellige 7-Segment-Ober- und 4-stellige Unteranzeige, Einheiten und Symbole
Wartung und Reinigung	Wartungsfrei. Mit einem weichen, trockenen Tuch reinigen
Sicherheit	Schutzklasse II, Messkategorie III, Verschmutzungsgrad 2, Referenzspannung 300 V
Einsatzbedingungen	Betriebstemperatur -10 bis +55 °C, Lagerung -25 bis +70 °C, max. Höhe 2000 m, Feuchtigkeit ≤75%
Anschlüsse	Schraubklemmen für Spannungs-, Stromeingänge, Stromversorgung und Ausgänge
Ersatzteile und Reparierbarkeit	Keine vom Benutzer austauschbaren Teile. Rücksendung ans Werk zur Reparatur
Allgemeine Informationen	Einbau in Schalttafel, Innenraumgebrauch, Programmierung über Tasten und Verriegelungsbrücke

Häufig gestellte Fragen - Sineax A210 Camille Bauer

Was ist die Hauptfunktion des Sineax A210?

Der Sineax A210 ist ein Multifunktions-Leistungsindikator, der Spannungen, Ströme, Frequenz und Phasenwinkel in ein- und dreiphasigen Netzen misst. Er berechnet Wirk-, Blind- und Scheinleistung, Energien, Leistungsfaktor und Neutralleiterstrom.

Welche Netztypen kann er analysieren?

Er kann einphasige, dreiphasige 3-Leiter (symmetrisch oder unsymmetrisch) und dreiphasige 4-Leiter (symmetrisch oder unsymmetrisch) Netze in Nieder- oder Mittelspannung mit Messwandlern analysieren.

Wie wird das Gerät mit Strom versorgt?

Die Stromversorgung kann 100-230 V AC/DC ±15% oder 24-60 V AC/DC ±15% betragen. Die Leistungsaufnahme beträgt 3 VA ohne Erweiterungsmodul. Ein leicht zugänglicher Schalter muss in der Nähe installiert werden.

Welche Sicherheitsvorkehrungen sind zu beachten?

Die Installation darf nur durch qualifiziertes Personal erfolgen. Die maximalen Werte (500 V zwischen den Phasen, 10 A Dauer) nicht überschreiten. Das Gerät ist Schutzklasse II mit Messkategorie III. Gerät nicht öffnen, Rücksendung ans Werk zur Reparatur.

Wie werden die Parameter programmiert?

Entfernen Sie die Verriegelungsbrücke (LOCK) auf der Rückseite. Drücken Sie lange die Taste P, um in das Menü zu gelangen. Verwenden Sie die Tasten ↓ und ↑, um zu navigieren und die blinkenden Werte zu ändern. Drücken Sie P zur Bestätigung. Die Einstellungen bleiben auch ohne Stromversorgung im Speicher.

Was bedeuten die Anzeigen mit Symbolen wie Σ, Δ, CAP, IND?

Σ zeigt einen Systemwert (Gesamtwert), Δ eine Spannung zwischen den Phasen, CAP einen kapazitiven Wert, IND einen induktiven Wert. Die Abkürzungen werden in der Anleitung erklärt.

Wie werden die Energiezähler zurückgesetzt?

Drücken Sie gleichzeitig die Tasten ↓ und ↑, um die Min-, Max- und Energiewerte zu löschen. Der Nullstellvorgang kann durch Setzen der Brücke auf LOCK gesperrt werden.

Welche Ausgangsoptionen gibt es?

Das Gerät verfügt über 2 konfigurierbare digitale Ausgänge: Impulsausgang (S0) für Energiezähler oder Grenzwertmelder (Alarm). Sie sind passiv mit Uext ≤ 40 V DC und IL ≤ 150 mA.

Wie werden Messwandler angeschlossen?

Die Primär-/Sekundärverhältnisse sind über das Menü programmierbar. Schließen Sie die Sekundärseiten der Spannungs- und Stromwandler an die entsprechenden Klemmen (1..9, 11) an. Beachten Sie die Energierichtung und die Phasenfolge.

Was tun bei Anzeige 'OL'?

'OL' bedeutet Überlast: Überschreitung des Messbereichs. Überprüfen Sie, ob die Eingangsgrößen die maximal zulässigen Werte (Spannung, Strom) nicht überschreiten. Reduzieren Sie die Last oder passen Sie die Wandlerverhältnisse an.

BEDIENUNGSANLEITUNG Sineax A210 Camille Bauer

Betriebsanleitung Multifunktionales Leistungsmessgerät

Geräte dürfen nur fachgerecht entsorgt werden!

Sicherheitshinweise

Die Installation und Inbetriebnahme darf nur durch geschultes Personal erfolgen.

Überprüfen Sie vor der Inbetriebnahme, dass:

• die maximalen Werte aller Anschlüsse nicht überschritten werden, siehe Kapitel «Technische Daten»
• die Anschlussleitungen nicht beschädigt und bei der Verdrahtung spannungsfrei sind
• Energierichtung und Phasenfolge stimmen.

Das Gerät muss ausser Betrieb gesetzt werden, wenn ein gefahrloser Betrieb (z.B. sichtbare Beschädigungen) nicht mehr möglich ist. Dabei sind alle Anschlüsse abzuschalten. Das Gerät ist an unser Werk bzw. an eine durch uns autorisierte Servicestelle zu schicken.

Ein Öffnen des Gehäuses bzw. ein Eingriff in das Gerät ist verboten. Das Gerät hat keinen eigenen Netzschalter. Achten Sie darauf, dass beim Einbau ein gekennzeichneter Schalter in der Installation vorhanden ist und dieser vom Benutzer leicht erreicht werden kann.

Bei einem Eingriff in das Gerät erlischt der Garantieanspruch.

Inhaltsverzeichnis Seite

Kurzbeschreibung	2
Technische Daten 2
Wartungshinweis	2
Inbetriebnahme	3
Elektrische Anschlüsse 3
Anschlussarten	3
Anzeige und Bedienung 5
Verfügbare Messdaten 5
Anzeigeebenen	6
Bedienung	6
Programmierung	7
Werkseinstellungen	7
Übersicht der Parameter 7

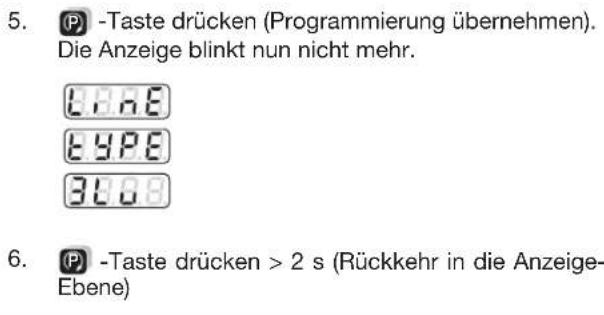

Kurzanleitung zum Ändern der Parameter 29
Diagramm Programmierung	30
Masszeichnungen	32

Sommaire

Das Gerät A 210 ist ein Einbaugerät im Format 96 x 96 mm, das Gerät A 220 ist ebenfalls ein Einbaugerät im Format 144 x 144 mm. Beide dienen der Analyse von Wechselstromnetzen. Erfasst werden Spannungen, Ströme, Frequenz und Phasenverschiebungen in 1-phasen- bzw. 3-phasen-Netzen. Daraus lassen sich die Grössen Wirk-, Blind- und Scheinleistung, Wirk- und Blindenergie, sowie der Leistungsfaktor und der Nullleiterstrom berechnen. In Verbindung mit Strom- und Spannungswandlern, deren Übersetzungsverhältnis zur direkten Anzeige aller Messdaten programmierbar ist, kann das Gerät Messungen in Nieder- und Mittelspannungsnetzen vornehmen. Das Gerät A 210/A 220 dient als Anzeiger mit zwei S0-Ausgängen bzw. Grenzwertmelder-Ausgängen.

Technische Daten

(detaillierte Angaben siehe Datenblatt, downloadbar unter www.camillebauer.com)

Messeingänge

Nennfrequenz: 50, 60 Hz

Eingangsnennspannung: Leiter - Leiter: 500 V Leiter - N: 290 V

Eingangsnennstrom: 5 A oder 1 A

Zulässige dauernd überhöhte Eingangsgrössen

10 A bei 346 V im Einphasennetz

10 A bei 600 V im Drehstromnetz

Zulässige kurzzeitig überhöhte Eingangsgrössen

Überhöhte Eingangsgrösse	Anzahl der Über-höhungen	Dauer der Über-höhungen	Zeitraum zwischen 2 aufeinander-folgenden Überhöhungen
577 V LN 10 1 s 10	s
100 A 10 1 s 100 s
100 A 5 3 s 5 Min

Messbereiche

U, I, S: ≤ 120% vom Nennwert

P, Q: ≤ ± 120% vom Nennwert

F: 45 bis 65 Hz

cosφ: ± 1

Impuls-/Grenzwertausgänge

Die beiden digitalen Ausgänge arbeiten je nach eingestellter Funktion entweder als Impulsausgang für Wirk- bzw. Blindenergie oder als Grenzwertmelder.

Die Ausgänge sind passiv und von allen anderen Kreisen durch Optokoppler galvanisch getrennt. Sie sind für die Ansteuerung von Tarifgeräten (S0-Norm DIN 43 864), oder von 24 V-Relais geeignet.

U_ext ≤ 40 V DC (OFF: Leckstrom ≤ 0,1 mA) I_L ≤ 150 mA (ON: Klemmenspannung ≤ 1,2 V)

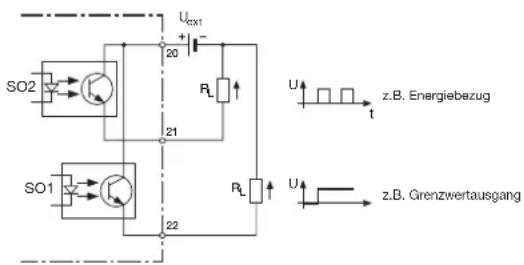

SO2 Uext + - 20 Rt 21 SO1 22 RL U z.B. Energiebazug t z.B. Grenzwertausgang

Grenzwertausgänge

Die Messgrössen können frei zugeordnet werden.

Impulsausgänge

Es können Wirk- und Blindenergie-Impulse zur Ansteuerung von elektronischen und elektromechanischen Zählern erzeugt werden.

Hilfsenergie →○

DC-, AC-Netzteil 50 bis 400 Hz

100 bis 230 V AC/DC ±15% oder 24 bis 60 V AC/DC ±15%

(UL) 85 bis 125 V DC

Leistungsaufnahme: 3 VA (ohne Erweiterungsmodul)

Zum Abschalten der Hilfsenergie ist in der Nähe des Gerätes eine gekennzeichnete, leicht erreichbare Schaltvorrichtung mit Strombegrenzung vorzusehen. Die Absicherung sollte 10 A oder weniger betragen und an die vorhandene Spannung und den Fehlerstrom angepasst sein.

Referenzbedingungen nach IEC 688 bzw. EN 60 688

Sinus 50 - 60 Hz, 15 - 30°, Anwendungsgruppe II

Messgenauigkeit (bezogen auf Nennwert)

Strom, Spannung	± 0,5%
Leistung	± 1,0%
Powerfaktor	± 1,0%
Energie	± 1,0%
Frequenz	± 0,02 Hz (absolut)

Umgebungsbedingungen

Betriebstemperatur:	-10 bis +55 °C
Lagertemperatur:	-25 bis +70 °C
Relative Feuchtigkeit:	≤ 75%
Betriebshöhe:	2000 m max.

Nur in Innenräumen zu verwenden

Sicherheit

Schutzklasse:	II (Spannungseingänge mit Schutzimpedanz)
Messkategorie:	III
Verschmutzungsgrad:	2
Bemessungsspannung:	300 V
Prüfspannungen:	Zwischen Stromeingängen, Hilfsenergie, Digitalausgängen, Klemmen des aufgesetzten Steckmoduls: 3700 V / 50 Hz / 1 Min.An Spannungseingängen:
4,25 kV 1,2/50 μs
Modulanschluss:	Die rückseitige Stiftleiste ist via Schutzimpedanz mit den Spannungseingängen verbunden. Es dürfen nur die zulässigen Module aufgesteckt werden!
Berührungsschutz:	IP 20

Wartungshinweis

Das Leistungsmessgerät ist wartungsfrei.

Anzeige

Die Anzeige erfolgt 3-stellig bzw. 4-stellig (Frequenz) und rechtsbündig, mit Ausnahme der Energiewerte, deren Umfang 8 Stellen beträgt. Die linke 7-Segmentanzeige dient der Darstellung von Vorzeichen oder Abkürzungen.

Abkürzungen:

B	Maximalwert
D	Minimalwert
E	Mittelwert
F	max. Mittelwert
GnA	Minimalwert für Powerfaktor; es wird der schlechteste der 3 Werte von P1, P2 und P3 angezeigt
Gn	Nullleiterstrom
Gnd	Induktiv
CAP	kapazitiv
Gne	incoming, Bezug
GUE	outgoing, Abgabe
PGE	Intervall Wirkleistung
GGE	Intervall Blindleistung

Sore	Intervall	Scheinleistung
-0	letztes Intervall; t-0
-0, -2	vorletztes Intervall; t-1, -2, -3, -4
ΔC	Overload,	Überbereichsanzeige
Σ	Systemwert
Δ	Dreieckspannung

Energiezähler

.H Hochtarif .L Niedertarif

	Intervall 0	Intervall 1	Intervall 2	Intervall 3	Intervall 4
Akuelle
Zeit	t	t-0	t-1	t-2	t-3

Nullpunktunterdrückung

PF bzw. cosφ: Anzeige ---, wenn Sx < 0,2% Snenn

Ströme: Anzeige 0, wenn lx < 0,1% Inenn

Inbetriebnahme

Das Leistungsmessgerät kann durch Einschalten der Hilfsenergie in Betrieb genommen werden. Es erscheinen nacheinander folgende Anzeigen:

1. Segmenttests: Alle Segmente der Anzeige und alle LED's leuchten für 2 s.
2. Softwareversion: z.B. A 210 1.04
3. Die 3 Strangspannungen bei der Erstinbetriebnahme.

Hilfsenergieausfall

Bei einem Hilfsenergieausfall bleiben alle programmierten Werte erhalten. Nach dem Wiederanlegen der Hilfsenergie wird der zuletzt gewählte Modus angezeigt.

Elektrische Anschlüsse

	SicherheitsabschaltungDie Hauptstromversorgung zum Gerät muss einer nachgeschalteten Vorrichtung zur Strombegrenzung nachgeschaltet sein. Die elektrische Sicherung sollte 20 Ampere oder weniger betragen und für vorhandene Spannung und Fehlerstrom zulässig sein; verwenden Sie vorzugsweise 5-Ampere-Sicherungen.
	WARNUNGDie Hauptstromversorgung zum Gerät muss einer nachgeschalteten Vorrichtung zur Strombegrenzung nachgeschaltet sein. Die elektrische Sicherung sollte 20 Ampere oder weniger betragen und für vorhandene Spannung und Fehlerstrom zulässig sein; verwenden Sie vorzugsweise 5-Ampere-Sicherungen.
	Es sind die landesüblichen Vorschriften (z.B. in Deutschland VDE 0100 „Bedingungen über das Errichten von Starkstromanlagen mit Nennspannungen unter 1000 V“ bei der Installation und Auswahl des Materials der elektrischen Leitungen zu befolgen!
	Bei Verwendung externer Spannungs- und Stromwandler beachten Sie die Hersteller-Informationen für den Anschluss zur Spannungs- und Strom-Überwachung.

Abgebildet ist der SINEAX A 210. Die Anschlüsse sind jedoch beim SINEAX A 220 identisch.

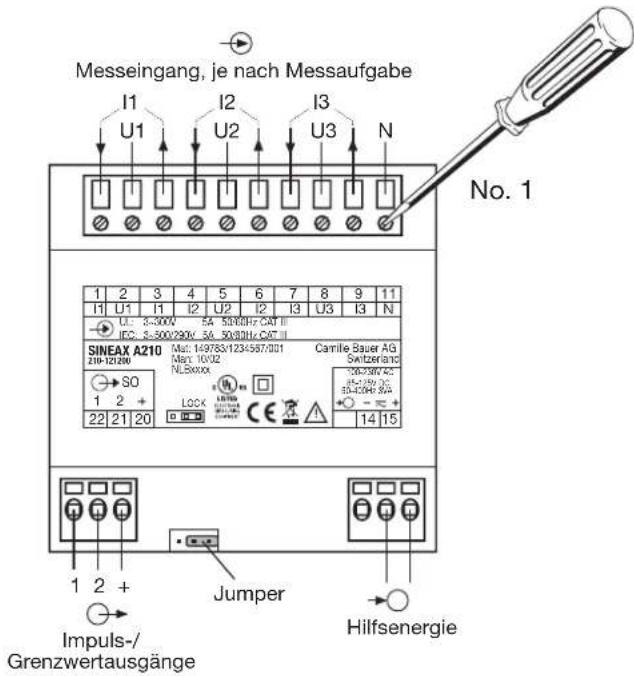

Messeingang, je nach Messaufgabe I1 U1 I2 U2 I3 U3 N No. 1 1 2 3 4 5 6 7 8 9 11 I1 U1 I1 I2 U2 I2 I3 U3 I3 N UL: 3-300V 5A 50/10Hz CAT II ICC: 3-300/200V 5A 50/10Hz CAT II SINEAX A210 ZIN-121200 Mat: 149783/1234567/001 Mat: 10/02 NL6xxxx CAMILE Bauer AG Switzerland 56-330V AC 54-130V AC 54-100V AC 14 15 SO LOCK 1 2 + 22 21 20 1 2 + Impuls-/Grenzwertausgänge Jumper Hilfsenergie

Symbol	Bedeutung
	Geräte dürfen nur fachgerecht entsorgt werden
	Doppelte Isolierung, Gerät der Schutzklasse 2
	CE-Konformitätszeichen. Das Gerät erfüllt die Bedingungen der zutreffenden EG-Richtlinien.
	Produkte mit dieser Kennzeichnung stimmen sowohl mit den kanadischen (CSA) als auch mit den amerikanischen Vorschriften (UL) überein
	Achtung! Allgemeine Gefahrenstelle. Betriebsanleitung beachten.
	Allgemeines Symbol: Eingang
	Allgemeines Symbol: Ausgang
	Allgemeines Symbol: Hilfsenergie-Versorgung
CAT III	Messkategorie CAT III für Strom- und Spannungs-eingänge

Anschlussarten

Netzformen/Anwendung	Klemmenbelegung
Einphasen-Wechselstromnetz
	N
Dreileiter-Drehstromnetz gleichbelastet I: L1
	L2	1	3	L2	L3
	L3	1	3	L3	L1
Dreileiter-Drehstromnetz ungleich-belastet
	L1	L2	L3
	L3	L4	L5
	L1	L2	L3

Bei Strommessung über L2 bzw. L3, Spannungsanschluss nach folgender Tabelle vornehmen:

Strom-wandler	Klemmen		2	5	8
L2	1	3	L2	L3	L1
L3	1	3	L3	L1	L2

Netzformen/Anwendung	Klemmenbelegung

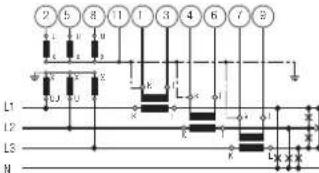

Vierleiter-Drehstromnetz gleichbelastet I: L14L68	L1L2L3NBei Strommessung über L2 bzw. L3, Spannungsanschluss nach folgender Tabelle vornehmen:Stromwandler Klemmen 2 11L2 1 3L3 1 3
Vierleiter-Drehstromnetz ungleich-belastet4L68	3 einpolig isolierte Spannungswandler im Hochspannungsnetz

Anzeige und Bedienung

(abgebildet ist der SINEAX A 210.

Die Anzeige und die Bedienung sind jedoch beim SINEAX A 220 identisch.)

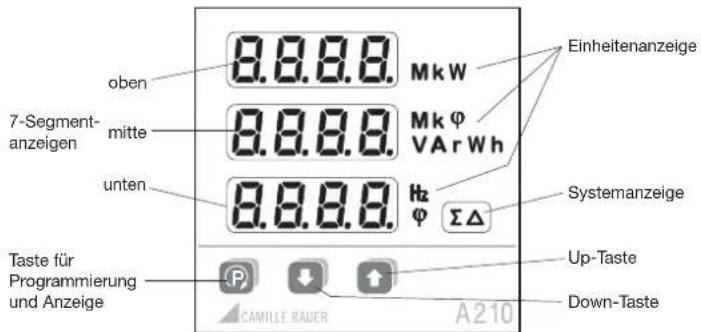

oben 7-Segment- anzeigen mitte unten 8.8.8.0 MkW 8.8.8.0 Mkφ VA r Wh 8.8.8.0 Hz Φ ΣΔ Einheitenanzeige Systemanzeige Up-Taste Down-Taste Taste für Programmierung und Anzeige P CAVILLE BAUER A210

Powerfaktor cosφ 4-Quadranten- darstellung

Verfügbare Messdaten	Beispiel Anzeige oben	Beispiel Anzeige mitte	Beispiel Anzeige unten	Einheiten- anzeige	System- anzeige
Phasenspannungen U1, U2, U3 230 231 229 V
Maximalwerte U1max., U2max., U3max.	235	236	231 V
Minimalwerte U1min., U2min., U3min.	227 226		225	V
Dreieckspannungen U12, U23, U31 400 402 398 V Δ
Maximalwerte U12max., U23max., U31max.	405	406	403	V	Δ
Minimalwerte U12min., U23min., U31min.	395 397	396		V	Δ
Phasenströme I1, I2, I3 2.35 2.37 2.34 A
Maximalwerte I1max., I2max., I3max.	2.39 2.40	2.38 A
Mittelwert I1avg, I2avg, I3avg (Bimetall-15 Min.)	2.04	2.05 2.07		A
Max. Mittelwert I1avgmax, I2avgmax, I3avgmax. (Schleppzeiger-15 Min.)	2.07	2.05	2.04	A
Nullleiterstrom IN	60	0.45 A
Wirkleistungen P1, P2, P3 56.1 56.2 56.5 kW
Maximalwerte P1max., P2max., P3max.	60.5 60.4	60.3 kW
Wirkleistung System P 125 kW Σ
Maximalwert Pmax.		239		kW Σ
Blindleistungen Q1, Q2, Q3	1.24 1.23 1.22 VAr
Maximalwerte Q1max., Q2max., Q3max.	1.51	1.52	1.54 VAr
Blindleistung System Q		1.54 VAr	Σ
Maximalwert Qmax.		2.31		VAr	Σ
Scheinleistungen S1, S2, S3	2.56 2.58 2.60 VA
Maximalwerte S1max., S2max., S3max.	3.43	3.44	3.67 VA
Scheinleistung System S		5.33 VA
Maximalwert Smax.		6.23 VA	Σ
Powerfaktor PF1, cosφ	666	0.87	666	φ
Powerfaktor PF2, cosφ	666	0.88	666	φ
Powerfaktor PF3, cosφ	666	0.89	666	φ
Powerfaktor System PF, cosφ	666	0.88	666	φ	Σ
Minimalwert Powerfaktor induktiv	666	0.76	666	φ	Σ
Minimalwert Powerfaktor kapazitiv	666	0.84	CAP	φ	Σ
Frequenz, F			49.99	Hz
Wirkenergie Bezug EP Hochtarif	4589	2356	666.H	kWh	Σ
Wirkenergie Bezug EP Niedertarif *)	1234 5678		666.U	kWh	Σ
Wirkenergie Abgabe EP Hochtarif	4589 2356		666.H	kWh	Σ
Wirkenergie Abgabe EP Niedertarif *)	1234	5678	666.U	kWh	Σ
Blindenergie induktiv EQ Hochtarif 9876 5432			666.H	kVarh	Σ
Blindenergie induktiv EQ Niedertarif *)	1234 9876		666.U	kVarh	Σ
Blindenergie kapazitiv EQ Hochtarif 9876 5432			CAP.H	kVarh	Σ
Blindenergie kapazitiv EQ Niedertarif *)	1234	9876	CAP.U	kVarh	Σ
5 Wirkleistungs-Intervalle Pint0, Pint1, ...	666	234 kW Σ	60
5 Blindleistungs-Intervalle Qint0, Qint1, ...	666	123 VAr	60 Σ
5 Scheinleistungs-Intervalle Sint0, Sint1, ...	666	10.1 VA	60 Σ

INC 0.89 CAP A210

System

1 inc 0.95 ind A210

Phase 1

2.06 0.73 1.09 A210

Phase 2

3 inc 8 1.00 8 - - - P A210

Phase 3
*) Tarifumschaltung nur mit Digitaleingang möglich (optionales Erweiterungsmodul)

Berechnung der Messgrössen

Die Berechnung der Messgrössen erfolgt nach DIN 40 110, mit Ausnahme der Blindleistung. Der SINEAX A 210/A 220 berechnet diese mit Vorzeichen.

Messumformer bzw. Anzeiger können im gleichen Netz u.U. verschiedene Werte für die Blindleistung anzeigen.

Der Grund sind die unterschiedlichen Berechnungsarten.

Anzeigeebenen

Innerhalb einer Ebene (1, 2, 3 ...) können Sie mit der Taste die 3 Anzeigen in den nächsten Modus (a, b, c, ...) umschalten. Am Ende des Modus beginnt die Anzeige wieder mit dem Modus a.

In die nächste Ebene wechseln Sie durch kurzes Drücken der und ↗ Tasten.

Vierleiter ungleichbelastet

		[IMAGE]
		a	b	c	d	e	f
	1	U1U2U3	U1_max .U2max. U3_max	U1_min .U2min. U3_min	U12U23U31	U12_max .U23max.U31 _max .	U12_min .U23min.U31 _min .
	2	I1I2I3	I1_max . I2_max . I3_max	I1_avg I2_avg I3_avg	I1_avgmax . I2_avgmax . I3_avgmax	IN IN	max.
	3	P1P2P3	P1_max . P2_max . P3_max	P	P_max
	4	Q1Q2Q3	Q1_max . Q2_max . Q3_max	Q	Q_max
	5	S1S2S3	S1_max . S2_max . S3_max	S	S_max
	6	PF1 PF2 PF3 PF PF				minind	PF_mincap
	7	F
	8	EP inc HT^1	EP inc LT^2	EP out HT^1	EP out LT^2
	9	EQ ind HT^1	EQ ind LT^2	EQ cap HT^1	EQ cap LT^2
	10	PQPF	PSF
	11	Pint0 Pint1	Pint2 Pint3	Pint4
	12	Qint0 Qint1	Qint2 Qint3	Qint4
	13	Sint0 Sint1	Sint2 Sint3	Sint4

Dreileiter ungleichbelastet

		[IMAGE]
		a	b	c	d	e
	1	U12U23U31	U12max.U23max.U31max.	U12min.U23min.U31min.
	2	I1I2I3	I1max.I2max.I3max.	I1avgI2avgI3avg	I1avgmax.I2avgmax.I3avgmax.
	3	P P	max.
	4	Q Q	max.
	5	S S	max.
	6	P F P	Fminind	PFmincap
	7	F
	8	EP inc HT ^1	EP inc LT ^2	EP out HT ^1	EP out LT ^2
	9	EQ ind HT ^1	EQ ind LT ^2	EQ cap HT ^1	EQ cap LT ^2
	10	PQPF	PSF
	11	Pint0 Pint1 Pint2 Pint3 Pint4
	12	Qint0 Qint1 Qint2 Qint3 Qint4
	13	Sint0 Sint1 Sint2 Sint3 Sint4

Einphasig, Dreileiter gleichbelastet, Vierleiter gleichbelastet

		[IMAGE]
		a	b	c	d	e
[ASGG]	1	U U	max.	U_min.
	2	I I	max.	I_avg	I_avgmax.
	3	P P	max.
	4	Q Q	max.
	5	S S	max.
	6	P F P	F_minind	PF_mincap
	7	F
	8	EP inc HT^1	EP inc NT^2	EP out HT^1	EP out NT^2
	9	EQ ind HT^1	EQ ind NT^2	EQ cap HT^1	EQ cap NT^2
	10	PQPF	PSF
	11	Pint0 Pint1 Pint2 Pint3 Pint4
	12	Qint0 Qint1 Qint2 Qint3 Qint4
	13	Sint0 Sint1 Sint2 Sint3 Sint4

Bedienung

Helligkeit

13 Stufen: Längeres Drücken der Tasten (dunkler) eller).

Löschen / Clear

Gleichzeitiges Drücken der Tasten 🐘️ 🐘️ scht die min- bzw. max-Werte bzw. die Energiewerte der angezeigten Grössen.

Verriegelung

Die Rückstellfunktion für die Energiezähler kann gesperrt werden, indem der Jumper auf der Geräterückseite in Position LOCK gebracht wird.

Programmierung

Alle Parameter lassen sich jederzeit anzeigen. Für Veränderungen muss aber der Jumper auf der Rückseite des Gerätes gezogen sein (Stellung nicht auf LOCK).

Die folgende Tabelle zeigt alle Parameter mit ihren einstellbaren Bereichen bzw. den möglichen Selektionen. Die schwarzen Nummern geben einen Querverweis auf die entsprechende Stelle im Diagramm auf Seite 30.

Von der Messwert-Anzeige gelangt man durch langes Drücken der Taste 📄 in die Menü-Ebene.

Danach kann durch weiteres kurzes Drücken der Taste ☐ der gewünschte Menüpunkt angewählt werden.

Mit der Taste ↓ gelangt man in die Parameter-Ebene, wo der gewünschte Parameter angezeigt werden kann.

Durch kurzes Drücken der Taste P beginnt das wählbare Element zu blinken.

Der blinkende Inhalt kann mit den Tasten / verändert werden.

Die Parameter- oder Menü-Ebene wird durch langes Drücken der Taste 📄 wieder verlassen.

Die Einstellungen bleiben danach auch bei Versorgungsausfall gespeichert.

Hinweise:

Die Anschlussart und die Wandlerfaktoren müssen immer zuerst eingestellt werden, weil die Messwertanzeigen, Grenzwerteinstellungen etc. davon abhängig sind.

Die Programmierung kann auch über ein Erweiterungsmodul (Option) verändert werden.

Sperren der Programmierung

Jumper in Stellung LOCK.

Die Programmierung aller Werte ist blockiert.

Werkseinstellungen

Helligkeit: (mittlerer Wert)

Grenzwert / S01: Off

Grenzwert / S02: Off

Wandlerverhältnis: 1 : 1

Jumper: Nicht in Stellung LOCK

Anschlussart: Vierleiter ungleichbelastet

Synchron-Intervall: 15 min.

Übersicht der Parameter

Nr. Anzeigeten Anzeige mitte		(Auswahl, * = Default)	Bedeutung Hinweis
1	0.8.8.8.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.	9.0.8.8.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.	Anschlussart
		9.0.8.8.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.	Vierleiternetz ungleich belastet	(4 lines unbalanced)
		3.0.8.8.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.	Dreileiternetz ungleich belastet	(3 lines unbalanced)
		4.0.8.8.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.
		3.0.8.8.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.	Einphasennetz	(1 line)
2	0.8.8.8.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.	0.8.8.8.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.	Belastungsart bei Netzrückspeisung: mathematisch	4-Quadrantenanzeige Ind-Cap-Ind-Cap
		8.0.8.8.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.
3	0.8.8.8.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.
4	0.8.8.8.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.
5	0.8.8.8.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.
6	0.8.8.8.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.9.

Nr. AnzeigetetenAnzeige mitte		(Auswahl, * = Default)	Bedeutung Hinweis
7	8.06.8 / .28.06.8		Betriebsart der beiden Digitalausgänge «out.1» und «out.2»	(Mode)
		8.6.8.*	Ausgang ausgeschaltet Ansteuerung via Bus-Schnittstelle bleibt jedoch möglich
		P00.5	Energie-Impuls-Ausgang Der Ausgang erzeugt Energie-Impulse mit der unter 12 eingestellten Impulsrate. Die auszugebende Zählergrösse kann unter 11 ausgewählt werden.
		8.07.8	Alarm-Ausgang	Bei Überschreitung des Grenzwertes 9 wird der Ausgang aktiv (Strom fliesst). Bei Unterschreitung von 10 wird der Ausgang passiv. Die Quelle der überwachten Messgrösse ist in 8 festgelegt.
8	8.06.8 / .28.5.8.8		Quelle der Alarmüberwachung Diese Auswahl wird angeboten, wenn zuvor die Betriebsart 7 auf ALM gesetzt wurde
				Line Type
				'1L', '3Lb', '4Lb'		'4Lu''3Lu'
		8.8.8.8	Frequenz	●	●	●
		8.8.8.8	Nullleiterstrom			●
		5.8.8.8	Intervall-Scheinleistung	●	●	●
		9.8.8.8	Intervall-Blindleistung	●	●	●
		P.8.8.8	Intervall-Wirkleistung	●	●	●
		PF.8.8.8	Powerfaktor (cos φ)	●	●	○
		5.8.8.8.8	Scheinleistung	●	●	○
		9.8.8.8.8	Blindleistung	●	●	○
		P.8.8.8.8	Wirkleistung	●	●	○
		U.8.8.8.8	Spannung	●
		U.8.8.8.*	Phasenspannung			○
		U.8.8.8.8	Dreieckspannung		○	○
		8.8.8.8.8	Phasenstrom Average (Bimetall)	●	○	○
		8.8.8.8.8	Phasenstrom	●	○	○
				○:‘A.on’= OR-Verknüpfung der Phasengrössen 'A.off' = AND-Verknüpfung der Phasengrössen
9	8.06.8 / .28.8.8.8	8.2.10 v*	Einschaltgrenze für Alarm	Der maximale Wert richtet sich nach dem möglichen Messbereich und ist abhängig von den gewählten Wandlerfaktoren und Anschlussarten.
10	8.06.8 / .28.8.8.8	8.2.20 v*	Ausschaltgrenze nach Alarm
Nr.	Anzeigegeben Anzeige mitte	(Auswahl, * = Default)	Bedeutung Hinweis
11			Quelle des Energiezählers für Impulsausgang
		CAPL	Blindenergie kapazitiv Niedertarif
		CAPH	Blindenergie kapazitiv Hochtarif
		BADL	Blindenergie induktiv Niedertarif
		BADH	Blindenergie induktiv Hochtarif
		BADL	Wirkenergie Abgabe Niedertarif	(outgoing low tariff)
		BADH	Wirkenergie Abgabe Hochtarif	(outgoing high tariff)
		BADL	Wirkenergie Bezug Niedertarif	(incoming low tariff)
		BADH*	Wirkenergie Bezug Hochtarif	(incoming high tariff)
12		8000 Mk*Wh1 bis 5000 / Wh bis GWh	Anzahl Impulse pro angezeigte Energie einheit. Nach Eingabe der Zahl 1 bis 5000 kann noch die Skalierung Grundeinheit (-), Kilo (k), Mega (M) und Giga (Mk) eingegeben werden	(energy rate)
13		8015*1 bis 60 Minuten	Zeitintervall in Minuten für die Berechnung der Intervall-Leistungen0 = Intervall über Bus gesteuert	Bei externer Synchronisation ist der angezeigte Wert irrelevant.

Beispiele

Beispiel 1: Programmierung der Anschlussart (3-Leiter ungleich belastet)

1. -Taste drücken > 2 s

1. -Taste drücken (zeigt aktuelle Einstellung)

1. -Taste drücken (programmierbare Grösse blinkt)

1. / Taste drücken (gewünschten Parameter wählen)

5. -Taste drücken (Programmierung übernehmen). Die Anzeige blinkt nun nicht mehr. 6. -Taste drücken > 2 s (Rückkehr in die Anzeige- Ebene)

Beispiel 2: Programmierung Spannungs-Wandlerverhältnis und Energieintervall

1. -Taste drücken > 2 s

1. -Taste drücken (Menü Wandlerfaktoren)

1. -Taste drücken (aktuelle Einstellung Primärspannung)
2. -Taste drücken (linke Ziffer blinkt)
3. bzw. Taste drücken bis gewünschte Ziffer erscheint
4. -Taste drücken (mittlere Ziffer blinkt)
5. bzw. Taste drücken bis gewünschte Ziffer erscheint
6. -Taste drücken (rechte Ziffer blinkt)
7. bzw. aaste drücken bis gewünschte Ziffer erscheint
8. -Taste drücken (Dezimalpunkt blinkt)
9. bzw. Taste drücken bis Dezimalpunkt an gewünschter Stelle ist und die Kilo/Mega-Symbole stimmen
10. -Taste drücken (Programmierung übernehmen). Die Anzeige blinkt nun nicht mehr
11. -Taste drücken (aktuelle Einstellung Sekundärspannung)

1. Programmierung wie Primärspannung (Punkt 1 bis 12)
2. -Taste drücken bis in der oberen Anzeige

1. -Taste 3x drücken

1. -Taste drücken (aktuelle Einstellung in Minuten)

1. -Taste drücken (linke Ziffer blinkt)

1. bzw. Taste drücken bis gewünschte Ziffer erscheint
2. -Taste drücken (rechte Ziffer blinkt)
3. bzw. taste drücken bis gewünschte Ziffer erscheint
4. -Taste drücken (Programmierung übernehmen). Die Anzeige blinkt nun nicht mehr
5. -Taste > 2 s drücken (Rückkehr in die Anzeigeebene)

Description brève

Dokument-Nr./ A210 CE-konf.DOC Document.No.:

Produktbezeichnung/ Multifunktionales Leistungsmessgerät mit Bus-Interface Product name: Multifunctional Power Monitor with Bus-Interface

Typ / Type: SINEAX A 210 mit Bus-Interface

Das bezeichnete Produkt stimmt mit den Vorschriften folgender Europäischer Richtlinien überein, nachgewiesen durch die Einhaltung folgender Normen:

Orl, Datum / Place, date: Wohlen, 17. Februar 2009

Unterschrift / signature:

Kurzanleitung zum Ändern der Parameter

1. In der Parameter-Ebene Taste 📅 drücken
2. Einstellbare 7-Segmentanzeige(n) 8linkt
3. Mit Taste ↘ oder ↗ den blinkenden Inhalt einstellen.

Einstellbare Werte siehe Legende zu Diagramm (1 bis 13), abgebildet sind Default-Werte

1. Taste P drücken.

Falls die nächste 7-Segmentanzeige, der Dezimalpunkt oder eine Masseinheit – blinkt: Zurück zu Punkt 3.

1. Mit Taste oder zum nächsten Parameter wechseln. Weiter mit Punkt 2.

oder mit Taste ↑ zurück in die Menü-Ebene. Weiter mit Punkt 1.

Rückkehr in die Messwert-Anzeige:

-P -Taste länger als 2 Sekunden drücken

Dokument-Nr./ A220 CE-konf.DOC Document.No.:

Produktbezeichnung/ Multifunktionales Leistungsmessgerät mit Bus-Interface Product name: Multifunctional Power Monitor with Bus-Interface

Typ / Type: SINEAX A 220 mit Bus-Interface

Das bezeichnete Produkt stimmt mit den Vorschrilten folgender Europäischer Richtlinien überein, nachgewiesen durch die Einhaltung folgender Normen:

Nr. / No.	Richtlinie / Directive
2004/108/EG	Elektromagnetische Verträglichkeit - EMV-Richtlinie
2004/108/EC	Electromagnetic compatibility - EMC directive

EMV / EMC	Fachgrundnorm / Generic Standard	Messverfahren / Measurement methods
Störsassendung / Emission	EN 61000-6-4 : 2007	EN 58011 : 2007-A2.2007
Störfostigkeit / Immunity	EN 61000-6-2 : 2005	IEC 61000-4-2: 1995+A1:1998-A2:2001IEC 61000-4-3: 2006+A1:2007IEC 61000-4-4: 2004IEC 61000-4-5: 2005IEC 61000-4-6: 2008IEC 61000-4-9: 1993+A1:2000IEC 61000-4-11: 2004

Nr. / No.	Richtlinie / Directive
2008/95/EC	Elektrische Betriebsmittel zur Verwendung Innerhalb bestimmter Spannungsgrenzen – Niederspannungsorientlinie – GE-Kennzeichnung : 95
2006/95/EC	Electrical equipment for use within certain voltage limits – Low Voltage Directive – Attachment of GE marking : 95

EN/Norm/Standard	IEC/Norm/Standard
EN 61010-1:2001	IEC 61010-1:2001

Ort, Datum : Wohlen, 17. Februar 2009 Place, date:

Unterschrift / signature:

M. Ulrich Lelter Technik / Head of engineering J. Brem Qualitätsmanager / Quality manager

J. Brem

Kurzanleitung zum Ändern der Parameter siehe vorherige Seite!

* mit Erweiterungsmodul

Schalttafelausschnitt

Schalttafelausschnitt

* mit Erweiterungsmodul
