TCHKP11 - Heißklebepistole Toolcraft - Kostenlose Bedienungsanleitung

Produkttyp	Heißklebepistole
Marke	Toolcraft
Modell	TCHKP11
Stromversorgung	220-240V, 50-60 Hz
Leistung	100 W
Betriebstemperatur	ca. 200°C (geeignet für Standard-Klebestifte)
Durchmesser der Klebestifte	11 mm (Standardstifte)
Klebstofffluss	ca. 5-15 g/min (variabel je nach Druck auf den Abzug)
Aufheizzeit	ca. 3-5 Minuten
Abmessungen (L x B x H)	ca. 18 x 4 x 15 cm
Gewicht	ca. 250 g (ohne Kabel)
Länge des Netzkabels	ca. 1,5 m
Gehäusematerial	Hitzebeständiger Kunststoff
Hauptfunktionen	Präzise Heißkleberabgabe, ergonomischer Abzug, schwenkbare Ablage, Kontrollleuchte, automatische Abschaltung nach 30 Minuten Inaktivität
Sicherheit	Sicherheitsthermostat, Ablageständer, Tropfschutz, hitzebeständiges Kabel
Wartung und Reinigung	Vor der Reinigung Netzstecker ziehen und abkühlen lassen. Mit einem feuchten Tuch abwischen. Nicht in Wasser eintauchen. Bei Bedarf Heißkleber-Reiniger verwenden.
Ersatzteile und Reparaturfähigkeit	Standard-Klebestifte (11 mm) im Handel erhältlich. Ersatzablage verfügbar. Reparaturen durch autorisierte Fachbetriebe.
Allgemeine Informationen	Gerät für den Haus- und Handwerksgebrauch. Umgebungstemperatur: +10°C bis +40°C. Nicht im Freien bei Nässe verwenden.

Häufig gestellte Fragen - TCHKP11 Toolcraft

Welche Klebestifte können mit dem TCHKP11 verwendet werden?

Verwenden Sie Standard-Klebestifte mit 11 mm Durchmesser (EVA-Schmelzkleber). Vermeiden Sie Stifte mit kleinem Durchmesser oder nicht kompatible Spezialstifte.

Wie schalte ich die Heißklebepistole ein und aus?

Schließen Sie das Gerät an eine Steckdose an. Der Schalter befindet sich normalerweise an der Seite oder hinten. Die Kontrollleuchte zeigt den Aufheizvorgang an. Zum Ausschalten ziehen Sie den Netzstecker oder betätigen Sie den Schalter, falls vorhanden.

Warum fließt der Kleber nicht?

Überprüfen Sie, ob das Gerät heiß genug ist (3-5 Minuten warten). Stellen Sie sicher, dass der Klebestift richtig eingelegt ist, und drücken Sie vorsichtig den Abzug. Wenn das Problem weiterhin besteht, könnte der Stift verstopft sein: Reinigen Sie die Düse mit einem nichtmetallischen Werkzeug.

Wie lange dauert das Aufheizen der Pistole?

Die Aufheizzeit beträgt etwa 3 bis 5 Minuten. Die Kontrollleuchte erlischt oder ändert ihre Farbe, wenn die Arbeitstemperatur erreicht ist.

Verfügt die Pistole über eine automatische Abschaltung?

Ja, der TCHKP11 ist mit einer automatischen Abschaltung nach 30 Minuten Inaktivität ausgestattet, um Energie zu sparen und Überhitzung zu vermeiden.

Wie reinige ich die Heißklebepistole?

Netzstecker ziehen und vollständig abkühlen lassen. Außenseite mit einem feuchten Tuch abwischen. Für die Düse verwenden Sie einen speziellen Reiniger oder erwärmen Sie sie leicht, um Rückstände zu entfernen. Nicht in Wasser eintauchen.

Welche Sicherheitsvorkehrungen sind zu beachten?

Berühren Sie nicht die heiße Düse. Verwenden Sie die mitgelieferte Ablage, um das heiße Gerät abzulegen. Von Kindern fernhalten. Nach Gebrauch Netzstecker ziehen. Nicht in feuchter Umgebung verwenden.

Kann ich farbige oder glitzernde Klebestifte verwenden?

Ja, solange sie einen Durchmesser von 11 mm haben und mit Standard-Schmelzkleber kompatibel sind. Farbige oder Effektstifte sind in der Regel geeignet.

Was tun, wenn der Abzug blockiert ist?

Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen. Überprüfen Sie, ob getrockneter Kleber den Mechanismus blockiert. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wo finde ich Ersatzteile für den TCHKP11?

Die schwenkbaren Ablagen und Ersatzdüsen sind bei Toolcraft oder autorisierten Händlern erhältlich. Verwenden Sie nur Originalteile.

BEDIENUNGSANLEITUNG TCHKP11 Toolcraft

1. VORWORT .... 4
2. SICHERHEITSHINWEISE .... 5
3. LIEFERUMFANG....9
4. ABBILDUNGEN....10
5. FERNBEDIENUNG 12

6. INSTALLATION 15

7. BEDIENUNG ..... 17
   7.1. Einstellungen 17
   7.2. Lokale Station 24
   7.3. Internet Radio 25
   7.4. Media-Center 27
   7.5.FM 28
   7.6. DAB 29
   7.7. Bluetooth 31

8. AIR MUSIC CONTROL APP....33

9. FEHLERBEHEBUNG 37
10. ENTSORGUNGSHINWEIS....40
11. EIGENSCHAFTEN UND TECHNISCHE DATEN.....41
12. SERVICE UND SUPPORT 43
13. CE KENNZEICHNUNG 44

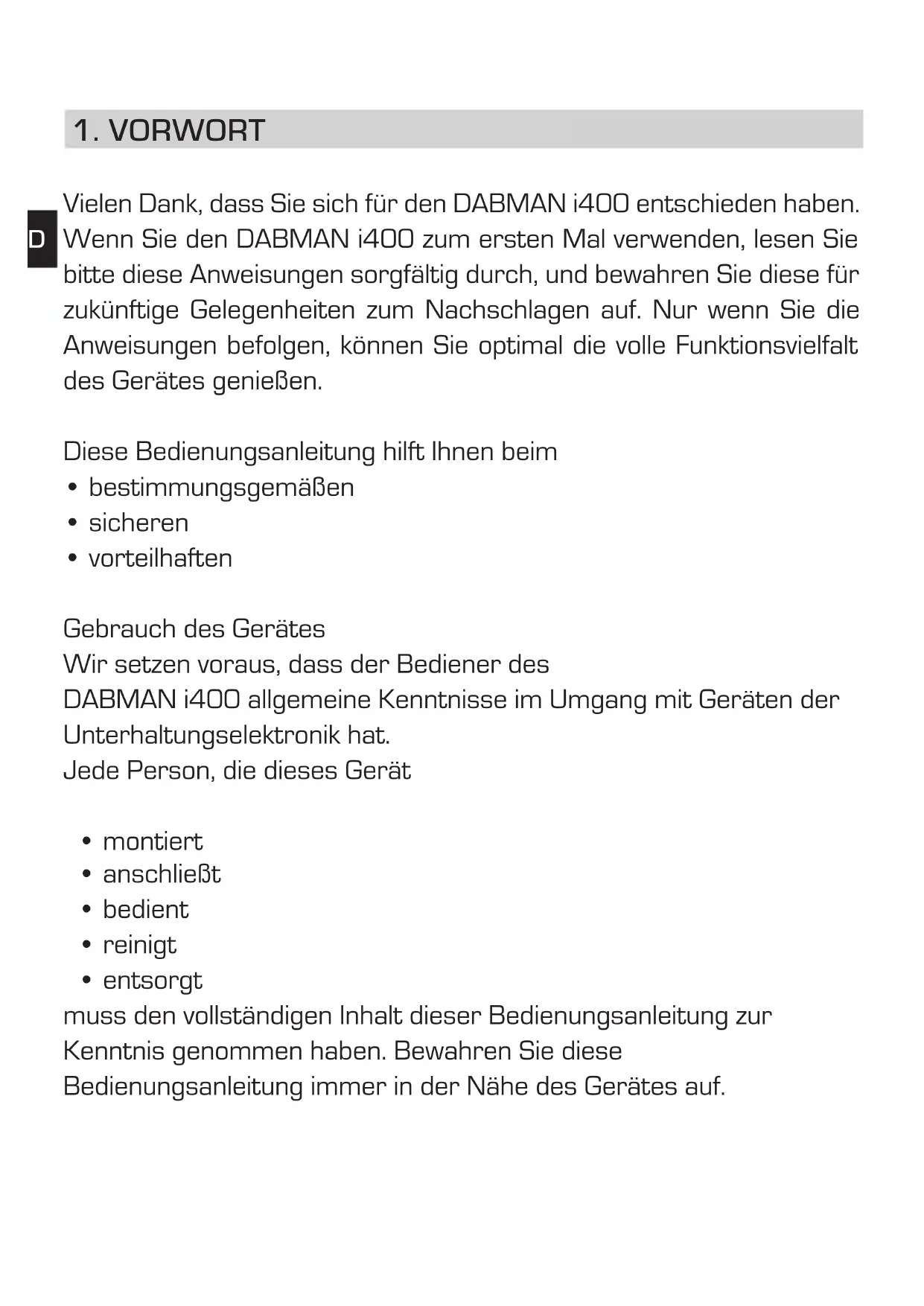

1. VORWORT

Vielen Dank, dass Sie sich für den DABMAN i400 entschieden haben. Wenn Sie den DABMAN i400 zum ersten Mal verwenden, lesen Sie bitte diese Anweisungen sorgfältig durch, und bewahren Sie diese für zukünftige Gelegenheiten zum Nachschlagen auf. Nur wenn Sie die Anweisungen befolgen, können Sie optimal die volle Funktionsvielfalt des Gerätes genießen.

Diese Bedienungsanleitung hilft Ihnen beim

• bestimmungsgemäßen
• sicheren
• vorteilhaften

Gebrauch des Gerätes

Wir setzen voraus, dass der Bediener des

DABMAN i400 allgemeine Kenntnisse im Umgang mit Geräten der Unterhaltungselektronik hat.

Jede Person, die dieses Gerät

• montiert
• anschließt
• bedient
• reinigt
• entsorgt

muss den vollständigen Inhalt dieser Bedienungsanleitung zur

Kenntnis genommen haben. Bewahren Sie diese

Bedienungsanleitung immer in der Nähe des Gerätes auf.

2. SICHERHEITSHINWEISE

Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Beachten Sie alle Warnungen und Hinweise auf dem Gerät und in der Bedienungsanleitung.

D

2.1 Grundlegende Sicherheitshinweise

• Trennen Sie bei Betriebsstörungen das Radio von der Stromquelle.
• Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, setzen Sie das Radio weder Regen noch sonstiger Feuchtigkeit aus.
• Öffnen Sie niemals das Gehäuse. Andernfalls besteht die Gefahr eines elektrischen Stromschlags.
• Schließen Sie das Radio nur an eine fachgerecht installierte Netz-Steckdose von 220–240 V\~, 50–60 Hz an.
• Ziehen Sie das externe Netzteil aus der Steckdose, falls Sie das Gerät über einen längeren Zeitraum nicht benutzen. Ziehen Sie nur am Netzteil, nicht am Kabel.
• Ziehen Sie bei Gewitter das Netzteil des Radios aus der Steck-dose.
• Sollten Fremdkörper oder Flüssigkeit in das Radio gelangen, ziehen Sie sofort das Netzteil aus der Steckdose. Lassen Sie das Gerät von qualifiziertem Fachpersonal überprüfen, bevor Sie es wieder in Betrieb nehmen. Andernfalls besteht die Gefahr eines elektrischen Stromschlags.
• Beachten Sie bitte, dass die Stromquelle (Steckdose) leicht zugänglich ist.
• Knicken oder quetschen Sie keine Kabelverbindungen.

2. SICHERHEITSHINWEISE

• Wenn das Netzkabel beschädigt ist, müssen Sie das Radio von Fachpersonal reparieren lassen bevor Sie es erneut verwenden. Es besteht sonst die Gefahr eines Stromschlags.
• Lassen Sie Kinder niemals unbeaufsichtigt das Radio benutzen.
• Überlassen Sie Wartungsarbeiten stets qualifiziertem Fachpersonal. Andernfalls gefährden Sie sich und andere.
• Trennen Sie bei Betriebsstörungen das Radio von der Stromquelle.
• Bezug von Ersatzteilen nur beim Hersteller.
• Änderungen am Gerät führen zum Erlöschen der Verantwortung des Herstellers.
  • Schutzfolien entfernen.
• Lassen Sie Kinder niemals unbeaufsichtigt das Gerät benutzen.
• Bezug von Ersatzteilen nur beim Hersteller.
• Änderungen am Gerät führen zum Erlöschen der Verantwortung des Herstellers.
• Reinigen Sie dieses Gerät nur mit einem trockenen Tuch.

Achtung!

Hinweis zur Netztrennung. Außerdem nimmt das Gerät im Standby-Betrieb Strom auf. Um das Gerät vollständig vom Netz zu trennen, muss das Netzteil aus der Steckdose gezogen oder der Netzschalter auf der Rückseite des Gerätes auf aus geschaltet werden.

2. SICHERHEITSHINWEISE

Richtiger Standort

• Stellen Sie das Radio auf eine feste, ebene Unterlage.
• Vermeiden Sie die Nähe von: Wärmequellen, wie z.B. Heizkörpern, offenem Feuer, wie z.B. Kerzen, Geräten mit starken Magnetfeldern, wie z. B. Lautsprechern.
• Stellen Sie keine Gefäße mit Flüssigkeit (zum Beispiel Vasen) auf das Radio.
• Vermeiden Sie direkte Sonneneinstrahlungen und Orte mit außergewöhnlich viel Staub.
• Decken Sie niemals die Lüftungsschlitze ab. Sorgen Sie für ausreichende Belüftung des Radios.
• Stellen Sie keine schweren Gegenstände auf das Radio.
• Wenn Sie das Radio von einer kalten in eine warme Umgebung bringen, kann sich im Inneren des Radios Feuchtigkeit niederschlagen. Warten Sie in diesem Fall etwa eine Stunde, bevor Sie es in Betrieb nehmen.
• Verlegen Sie das Netzkabel so, dass niemand darauf treten oder darüber stolpern kann.

2. SICHERHEITSHINWEISE

Der richtige Umgang mit Batterien

• Batterien können Giftstoffe enthalten. Achten Sie darauf, dass Batterien nicht in die Hände von Kindern gelangen. Kinder könnten Batterien in den Mund nehmen und verschlucken. Sollte eine Batterie verschluckt werden, nehmen Sie bitte sofort ärztliche Hilfe in Anspruch.
• Auslaufende Batterien können Beschädigungen an der Fernbedienung verursachen.
• Batterien können Giftstoffe enthalten. Entsorgen Sie die Batterien deshalb unbedingt entsprechend der geltenden gesetzlichen Bestimmungen/umweltgerecht. Werfen Sie die Batterien niemals in den normalen Hausmüll.
• Setzen Sie die Batterien nie offenem Feuer oder starker Hitze aus, da sonst Explosionsgefahr besteht.
• Ersetzen Sie die Batterien immer durch denselben Typ.

2.2. Erläuterung der Sicherheitshinweise

In der Bedienungsanleitung finden Sie folgende Kategorien von Sicherheitshinweisen:

Gefahr!

Hinweise mit dem Wort GEFAHR warnen vor möglichen Personenschäden.

Achtung!

Hinweise mit dem Wort ACHTUNG warnen vor möglichen Sach- oder Umweltschäden. Diese Hinweise enthalten besondere Angaben zum wirtschaftlichen Gebrauch des Empfängers.

3. LIEFERuMFANG

Nr. Anzahl Erklärung

1 1	DABMAN i400
2	1	f	e	r	n	b e
3	1	externes Netzteil
4 1	Bedienungsanleitung
5 1	Antenne
6 1	Cinch Audio Kabel

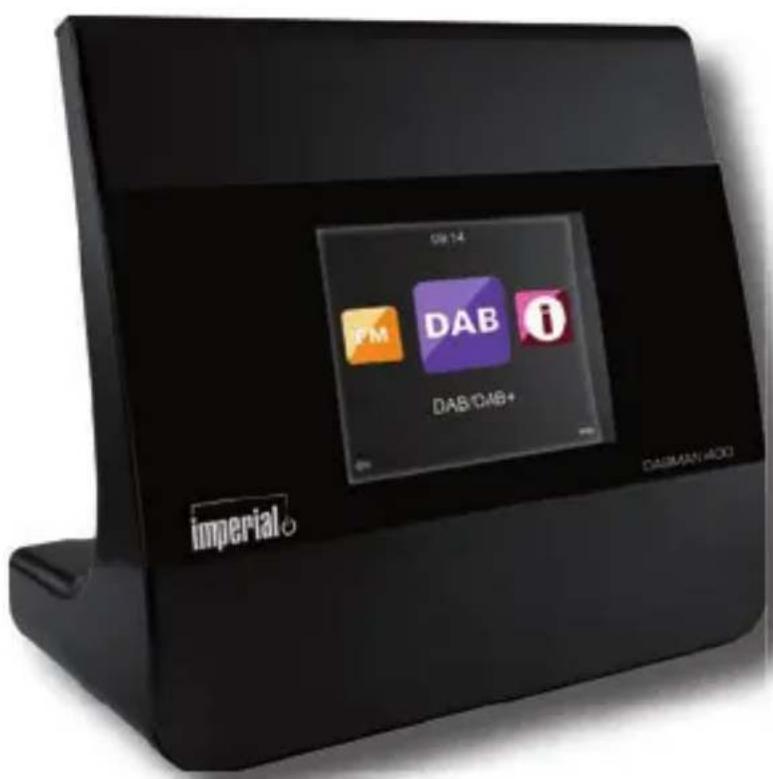

4. ABBILDuNGEN

D

DAB 15

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨

ANT Audio output RCL R L USB EVISA LAN DC+TVIA ⑩⑪⑫⑬⑭⑮⑯⑰⑱⑲⑳⑭⑮⑯⑰⑱⑲⑳⑴

4. ABBILDuNGEN

1. Powertaste ein/aus/Menütaste

Schalten Sie mit dieser Taste das Gerät ein oder auf Standby. Ruft das Menü des Gerätes auf.

2. /3. /4./5. Navigation/ Senderauswahl

Navigieren Sie mit diesen Tasten im Menü oder wählen Sie hier den nächsten Sender aus der Senderliste aus.

6. Bestätigunstaste

Bestätigen Sie Menüeingaben durch Drücken der Taste.

7./8./9. Stadionsspeichertasten

Schaltet im Radiomodus auf den 1., 2., 3. Programmspeicherplatz.

10. UKW Radio Antenne

Verbinden Sie hier die im Lieferumfang enthaltene UKW Teleskop Antenne an, um den Empfang von UKW Radiosendern zu ermöglichen.

11. LINE OUT

Verbinden Sie hier das Radio mit einem HiFi Verstärker oder mit aktiven Lautsprechern, um die vom Radio empfangene Musik an ein Soundsystem weiterzuleiten.

12. USB Anschluss

Verbinden Sie hier das Gerät mit einem USB Datenträger wie z.B. USB Festplatte, USB Stick oder ein externes CD Laufwerk um von diesem Musikdateien wiederzugeben.

13. LAN Anschluss

Verbinden Sie hier das Gerät mit einem Netzwerkkabel an einem vorhandenem Netzwerk, um die Internetradiofunktion nutzen zu können. (Alternativ kann das Gerät auch über W-LAN verbunden werden.)

14. Netzteilanschluss

Verbinden Sie das Gerät an dieser Buchse mit dem Netzteil (im Lieferumfang)

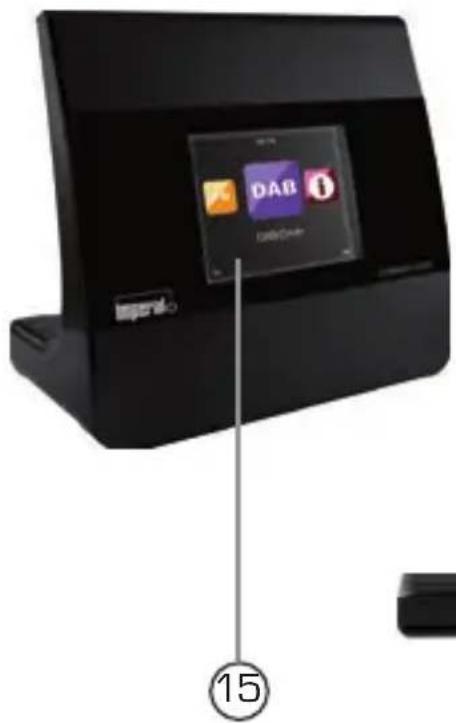

15. Display

5. FERNBEDIENuNG

1. Standby Taste

Schalten Sie mit dieser Taste das Gerät ein oder aus.

2. Sleep

Schalten Sie über diese Tasten den Sleep Timer des Gerätes ein oder aus.

3. WPS Taste

Über diese Taste können Sie eine W-LAN Verbindung in Ihr Heimnetzwerk herstellen.

Lesen Sie bitte dazu auch Kapitel 8.

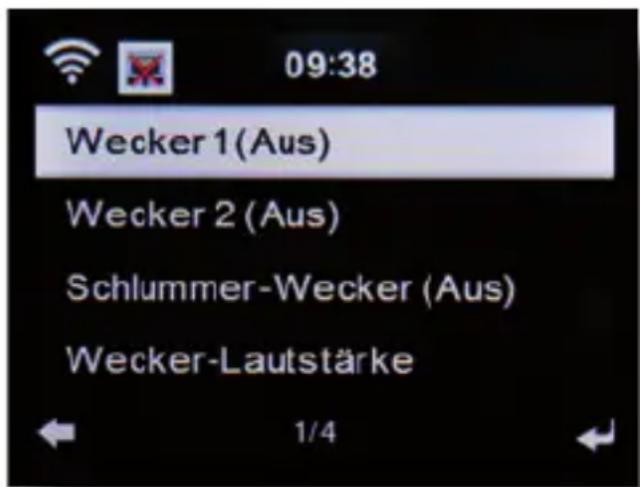

4. Alarm

Aktivieren Sie über diese Taste die Weckerfunktion

5. Display Dimmer

Ändert die Display Helligkeit

6. Local Radio

7. UPNP

Aktiviert die UPNP Funktion des Gerätes

Nähere Informationen erhalten Sie in Kapitel 8.8

8. Repeat

Aktivieren Sie über diese Taste eine Wiederholung der Wiedergabe einer oder mehrerer Titel

9. Shu e

Aktivieren Sie hier eine Zufallswiedergabe

10. Menü

Aktivieren Sie das Menü des Gerätes über diese Taste

11. Mode

Schalten Sie hier die verschiedenen Betriebsarten um.

12. Enter

Mit dieser Taste bestätigen Sie eine Eingabe

13. Navigation auf/ab - rechts/links

Mit diesen Tasten Navigieren Sie durch das Menü

5. FERNBEDIENuNG

1 2 3 4 5 6 7 Alarm Sleep kps Dimmer Load time Shuffle Repeat UPNP MENU MODE ENTER 9 10 11 8 12 13 14 15 16 17 20 19 21 22 23 24 imperial

5. FERNBEDIENuNG

14. Vorheriger Titel auswählen / Schneller Rücklauf

D Wählen Sie mit dieser Taste den vorherigen Titel oder führen Sie einen schnellen Rücklauf aus.

15. Nächster Titel auswählen / Schneller Vorlauf

Wählen Sie mit dieser Taste den nächsten Titel oder führen Sie einen schnellen

Vorlauf aus.

16. Play

Startet oder Pausiert eine Wiedergabe

17. Mute

Schaltet den Ton des Gerätes lautlos.

18. Stop

Stopt eine Wiedergabe

19. V+ Lautstärke

Erhöht die Lautstärke

20. EQ Equalizer Funktion

Über diese Taste können Sie die Equalizer Funktion aktivieren und individuelle Klangeinstellungen vornehmen.

21 V- Lautstärke

Verringert die Lautstärke

22. Zahlentastatur

23. Language

Über diese Taste können Sie die Menüsprache ändern.

24. Favoriten Taste

Schaltet auf einen der individuell abgespeicherten Favoritensendern.

6. INSTALLATION

Bitte entnehmen Sie die Teile vorsichtig der Verpackung. Prüfen Sie, ob alle Teile vorhanden sind.

Hinweis: Das Radio kann sowohl über die Gerätetasten als auch die Fernbedienung gesteuert werden. Die Steuerung über die Fernbedienung ist die komfortablere und einfachere Art, den DABMAN i400 zu bedienen. In dieser Bedienungsanleitung wird aus diesem Grund hauptsächlich das Einrichten und die Bedienung des Radios mittels der im Lieferumfang enthaltenen Fernbedienung erläutert.

Wenn das Gerät mit einem Netzwerk verbunden ist, kann die Steuerung des Radios auch über die Applikation AirMusicControl App gesteuert werden. Diese Applikation ist für Android und IOS Betriebssysteme verfügbar. Nähers hierzu finden Sie in Kapitel 8.

6.1. Stromanschluss

Verbinden Sie zunächst das im Lieferumfang enthaltene Netzteil mit der entsprechenden Buchse auf der Rückseite des DABMAN. Nun stecken Sie das Netzteil in eine 220V Steckdose. Anschließend ziehen Sie die Teleskopantenne auf der Radiorückseite auf volle Länge aus, dies gewährleistet den bestmöglichen Empfang, sofern Sie terrestrisch ausgestrahlte Sender über die Antenne empfangen möchten.

6.2. Netzwerkanschluss

Um die Internetfunktionen des Radios zu nutzen, muss das Gerät mit einem Netzwerk verbunden werden. Sie können die Verbindung mit einem Kabel (LAN) oder über den integrierten W-LAN Empfänger herstellen. Sollten Sie ein LAN Kabel nutzen, verbinden Sie dieses mit dem LAN Anschluss (Punkt 13, Seite 11)

6. INSTALLATION

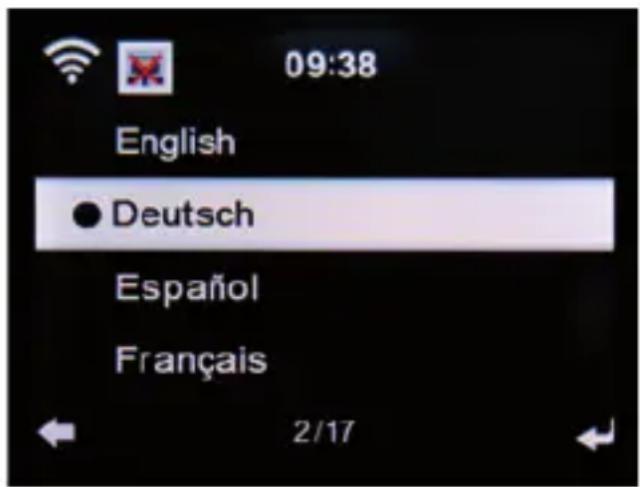

6.3 Sprachwahl

Über die Auf / Ab Tasten der Fernbedienung können Sie die Menüsprache wählen. Bestätigen Sie die gewünschte Menüsprache mit der ENTER Taste auf der Fernbedienung.

6.4 Netzwerkprüfung

Sofern Sie das Radio mit Ihrem Heimnetzwerk verbinden möchten, bestätigen Sie die folgende Menüabfrage mit Ja. Bei dieser Einstellung prüft das Radio bei jedem Hochfahren die verfügbaren Netzwerke.

6.5 Netzwerk Kon guration

Um das Radio mit Ihrem Netzwerk zu verbinden, bestätigen Sie folgende Abfrage mit Ja. Möchten Sie das Gerät nicht mit einem Neztwerk verbinden, können Sie diesen Menüpunt überspringen, indem Sie Nein auswählen.

6.5.1 Netzwerkauswahl

Wählen Sie die Verbindungsart aus, mit der das Radio mit einem Netzwerk verbunden werden soll. Wenn Sie ein LAN Kabel angeschlossen haben, wählen Sie Kabelnetz, wollen Sie die Verbindung über W-LAN herstellen, wählen Sie Funknetz.

Bei der Auswahl der Verbindung über W-LAN (Funknetz) werden Ihnen im Anschluss alle verfügbaren W-LAN Netzwerke angezeigt.

Wählen Sie das Netzwerk aus, mit dem eine Verbindung hergestellt werden soll

Geben Sie den W-LAN Schlüssel ein. Mit den ▼▲ Tasten können Sie ein Zeichen auswählen, mit der Taste ▶ weiter springen.

Bestätigen Sie die Eingabe mit ENTER.

7. BEDIENUNG

Durch Drücken der Menütaste am Gerät oder auf der Fernbedienung gelangen Sie in das Hauptmenü des Gerätes. Das Menü wird innerhalb von 10 Sekunden automatisch verlassen und wechselt in der zuletzt eingestellten Radiobetrieb. In der unteren rechten Ecke des Displays laufen dazu die Sekundenzahlen rückwärts.

Die Navigation im Menü erfolgt über die Tasten ▼▲ ▶◀

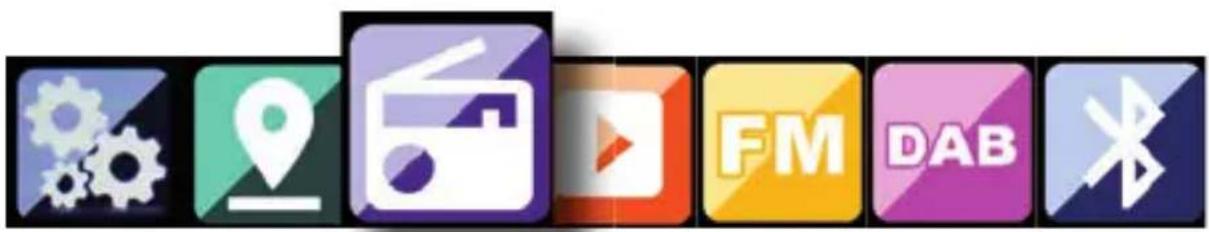

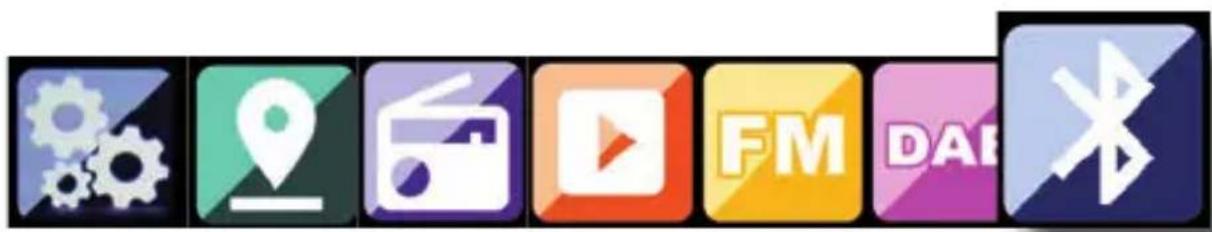

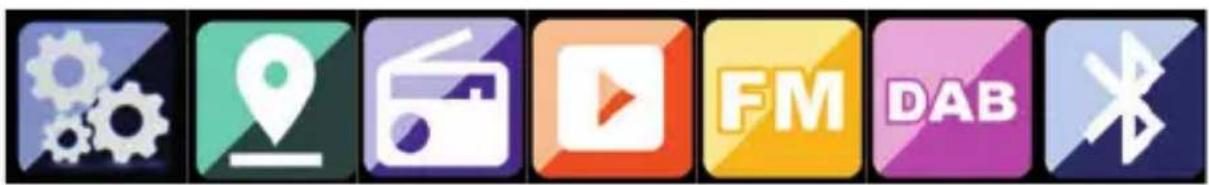

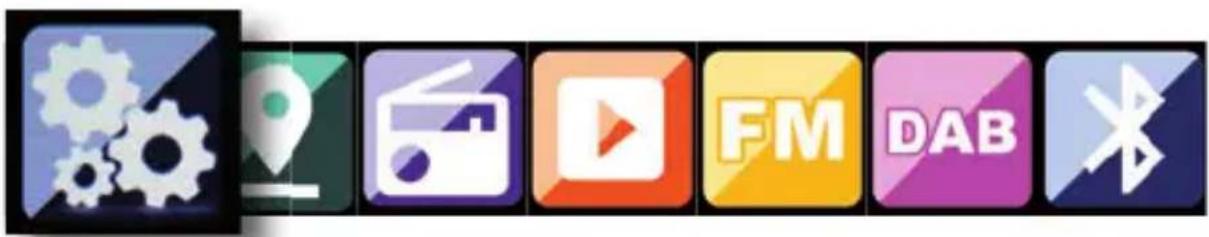

Das Hauptmenü des Gerätes besteht aus folgenden Menüpunkten:

Sie können die einzelnen Menüpunkte mit den Pfeiltasten ▶◀ anwählen. Bestätigen Sie die Auswahl mit der ENTER Taste.

7.1. Einstellungen

Drücken Sie die Taste Menü auf der Fernbedienung oder am Gerät, und wählen Sie mit dem Tasten ▶◀ Einstellungen aus.

Unter diesen Menüpunkt können Sie individuelle Einstellungen des Gerätes vornehmen.

7. BEDIENuNG

7.1.1 Mode

D Wählen Sie die Betriebsart des Gerätes. Wenn Sie die Betriebsart Radiowecker anwählen, schaltet das Gerät auf eine digitale Uhranzeige im Display um. Unter dem Menüpunkt Wecker, können Sie das Gerät als Radiowecker konfigurieren.

7.1.2 My MediaU Management

Hier können Sie die Funktion MediaU Management aktivieren oder deaktivieren.

Mit MediaU Management können Sie Ihre individuelle Senderliste erstellen und diese Sender abspielen.

Zur Erstellung und Aktivierung Ihrer Senderliste, benötigen Sie einen Login auf folgender Internetseite: http://www.mediayou.net/

Bei erfolgreichem Login können Sie Ihr Radio anmelden.

Dazu geben Sie bitte die MAC Adresse des Radios als Seriennummer an. Die MAC Adresse des Radios finden Sie im Punkt Informations Center.

Nach jeder Aktualisierung der Webseite, auf der Sie Ihre persönlichen Radiostationen verwalten und bearbeiten können, navigieren Sie bitte im Radio auf My MediaU Management, um die Änderungen zu synchronisieren.

7. BEDIENuNG

7.1.3. Netzwerk

Konfigurieren Sie hier Ihre Netzwerkeinstellungen.

09:38 Kabelnetz-Einstellung Funknetz-Einstellung Funknetz (WPS PBC) Manuelle Konfiguration 2/5

Wählen Sie mit den Tasten ▼▲ den gewünschten Menüpunkt aus und bestätigen Sie die Eingabe mit ENTER.

Die Netzwerkkonfiguration erfolgt wie unter Punk 6.4 beschrieben.

7.1.4. Datum & Zeit

Stellen Sie hier die Zeit und das Datum ein.

09:38 Datum und Zeit einstellen Zeitformat einstellen Datumsformat einstellen 1/3

7. BEDIENuNG

Das Gerät ist werkseitig auf automatische Zeiteinstellung konfiguriert. Wenn das Gerät über Netzwerk mit dem Internet verbunden ist, werden die Uhrzeit und das Datum automatisch synchronisiert. Eine Einstellung der Uhrzeit ist dann nicht erforderlich.

7.1.5. Wecker

Das Gerät kann als Radiowecker eingesetzt werden.

09:38 Wecker 1 (Aus) Wecker 2 (Aus) Schlummer-Wecker (Aus) Wecker-Lautstärke 1/4

In diesem Menüpunkt können Sie bis zu 2 Weckzeiten einstellen.

Außerdem kann hier eingestellt werden, ob der Wecker im Alarmfall mit einem Ton, einer Melodie, einer Internetradiostation, einer DAB+ Radiostation oder mit einer UKW (FM) Station weckt.

Wenn Sie eine Alarmzeit eingerichtet haben, aktivieren Sie im Menü den Radioweckerbetrieb.

Um den Alarm zu stoppen, betätigen Sie die Taste Enter auf der Fernbedienung oder die Eingabe Taste (7) am Gerät.

Wählen Sie dazu in den Einstellungen den Menüpunkt Mode an, und schalten Sie hier die Betiebsart auf Radiowecker um. (Kapitel 7.1.1.)

7. BEDIENuNG

7.1.6. Timer

Mit dem Timer können Sie eine Zeit einstellen, nach deren Ablauf das Radio einen Alarm auslöst.

Geben Sie dazu über die Tasten ▶◀ die Zeit in Minuten und Sekunden an. Durch schrittweises Drücken erhöhen oder verringern Sie die Zeit in Sekundenschritten. Halten Sie die Taste ▶ oder ◀ länger gedrückt, um einen Vor- oder Rücklauf der Zeit zu erreichen.

Bestätigen Sie die Eingabe mit Enter.

7.1.7. Sprache

Hier können Sie die Menüsprache der Gerätes einstellen.

09:38 English ● Deutsch Español Français 2/17

Wählen Sie mit den Tasten ▼▲ die Sprache aus, und bestätigen Sie mit Enter.

7.1.8. Dimmer

Mit der Dimmer Funktion können Sie die Helligkeit des Display anpassen. Das Gerät wird werkseitig mit höchster Helligkeitsstufe ausgeliefert. Über diesen Menüpunkt können Sie die Helligkeit individuell anpassen.

7. BEDIENUNG

7.1.9. Anzeige

D Ändern Sie hier die farbige Anzeige des Displays bei Bedarf auf schwarz /weiße Anzeige ab.

7.1.10. Energieverwaltung

Hier können Sie bestimmen, ob bzw. nach welcher Zeit das Radio automatisch vom Betrieb in den Standby Modus schalten soll. Sie haben die Auswahl zwischen 5, 15 und 30 Minuten.

Soll das Radio nicht automatisch abschalten, wechseln Sie in die Zeile Ausschalten und bestätigen Sie die Eingabe mit Enter.

7.1.11. Wetter

Sofern das Gerät mit dem Internet verbunden ist, können Sie sich Wetterinformationen über das Display des Gerätes anzeigen lassen. In diesem Menüpunkt können Sie festlegen, von welchem Standort die Wetterinformationen angezeigt werden sollen, Außerdem können Sie die Temperatureinheit festlegen.

Die Wetterinformationen werden im Standby Betrieb angezeigt. Dabei wechselt das Radio automatisch zwischen Wetterdaten und der aktuellen Urzeit.

7.1.12. FM Einstellungen

Wechseln Sie hier zwischen Stereo und Mono für den UKW Radio-emfang.

Diese Einstellung kann dann nützlich sein, wenn Sie einen UKW Sender empfangen, der allerdings nur mit einem schwachen und verrauschten Signal empfangen wird. Stellen Sie in einem solchen Fall den Empfang auf Mono um, um die Qualität zu verbessern.

7. BEDIENuNG

7.1.13. Lokale Stations Einstellung

Um Ihnen die Suche nach Sendern Ihrer Umgebung im Internetradio-betrieb zu erleichtern, können Sie im Menü des Gerätes gezielt nach Radiostationen aus Ihrer Region suchen.

Dazu muss dem Gerät der Standort mitgeteilt werden.

Sie können hier den Ihren Standort manuell eingeben, oder eine Automatische Standortwahl aktivieren.

7.1.14. Wiedergabeeinstellungen

Stellen Sie hier die Wiedergabeeinstellungen aus, die beim Abspielen von Audiodateien über einen externen USB Datenträger Anwendung finden.

7.1.15. DLNA Einstellung

Das Gerät kann mit DLNA-fähigen Geräten kommunizieren. So ist es z.B. möglich, Audiodateien auf einem DLNA-fähigen Mobilgerät auf dem Radio wiederzugeben. Hier können Sie den Namen des Gerätes verändern, unter dem das Radio auf einem DLNA-Gerät angezeigt wird.

7.1.16. Equalizer

Hier können Sie bestimmte Klangvoreinstellungen anwählen.

Alternativ können Sie im Betrieb auch die EQ Taste auf der Fernbedienug drücken.

7.1.17. Software Update

Zur Verbesserung der Funktionen des Gerätes kann eine Aktualisierung der Betriebssoftware nötig sein.

Über die USB Schnittstelle haben Sie die Möglichkeit, die Betriebssoftware Ihres Radios zu aktualisieren, die, sofern

7. BEDIENuNG

erforderlich, auf www.telestar.de zum Download bereit steht. Die auf der Internetseite zur Verfügung gestellte Software muss entpackt werden. Die entpackte Datei spielen Sie dann auf ein entsprechendes Speichermedium und verbinden dieses via USB Anschluss mit dem Radio [11].

7.1.18. Werkseinstellung

In diesem Menüpunkt können Sie das Gerät in den

Auslieferungszustand versetzen. Im Anschluss startet das Gerät mit der ersten Inbetiebnahme.

7.2. Lokale Station

Drücken Sie die Taste Menü auf der Fernbedienung oder am Gerät, und wählen Sie mit dem Tasten ▶◀ Lokale Station aus.

Unter diesem Menüpunkt sind gängige Internetradiostationen sowie DAB+ Radiostationen nach Landesregionen sortiert und können so leichter abgerufen werden.

Wählen Sie in diesem Menüpunkt eine gewünschte Programmliste über die Tasten ▼▲ aus. Bestätigen Sie Eingabe mit Enter.

Wählen Sie DAB aus, wenn Sie Radiostationen aufrufen möchten, die über DAB+ übertragen werden. Alle anderen Radioauswahlmöglichkeiten beziehen sich auf den Internetradioempfang.

7. BEDIENuNG

7.3. Internet Radio

Drücken Sie die Taste Menü auf der Fernbedienung oder am Gerät, und wählen Sie mit dem Tasten ▶ Internet Radio aus.

Im Internetradiomenü können Sie alle Internetsender auswählen und verwalten. Es stehen Ihnen mehr als 10.000 Radiostationen zur Verfügung. Voraussetzung ist die Einbindung Ihres Radios in ein Netzwerk, das mit dem Internet verbunden ist.

7.3.1. Meine Favoriten

Über dieses Menü können Sie eine der 3 Favoritenstationen auswählen, die Sie über die Stationsspeichertasten des Gerätes gespeichert haben.

Alternativ können die Radiostationen auch über die Stationsspeichertasten am Gerät aufgerufen werden, oder über die direkte Zahleneingabe auf der Fernbedienung.

7.3.2. Radiosender / Musik

Wählen Sie hier zwischen verschiedenen Radiosenderlisten aus. Nutzen Sie dazu die Tasten ▼▲ und bestätigen Sie mit Enter.

7.3.3. Lokale Stationen

Unter diesem Menüpunkt sind gängige Internetradiostationen sowie DAB+ Radiostationen nach Landesregionen sortiert und können so leichter abgerufen werden. Lesen Sie dazu auch Kapitel 7.2.

7. BEDIENUNG

7.3.4. Zuletzt gehörte Sender

D Unter diesem Menüpunkt finden Sie eine Liste der InternetradioStationen, auf die Sie zuletzt zugegriffen haben.

Hinweis: Voraussetzung für den Inhalt des Menüunterpunktes „Zuletzt gehört“ ist, dass Sie den Internetradiomodus bereits genutzt haben. Schalten Sie zum ersten Mal in diesen Modus, enthält diese Liste noch keinen Eintrag.

7.3.5. Service

Unter diesem Menüpunkt können Sie gezielt nach einem Radiosender im Internet suchen. Dazu muss der Name des Senders eingegeben werden.

Wählen Sie dazu im Menü Service Sender suchen an und bestätigen Sie mit Enter.

Geben Sie mit Hilfe der Tastatur auf der Fernbedienung im Suchfeld den Namen des Radiosenders ein. Mit der Taste ▶ kommen Sie ein Zeichen weiter. Bestätigen Sie die Eingabe mit Enter.

Das Radio sucht nun nach allen Sendern, die dieser Eingabe entsprechen. Wählen Sie einen Sender mit den Tasten ▼▲ aus und bestätigen Sie mit Enter.

Alternativ können Sie auch neue Radiostationen hinzufügen, deren Internetadresse bekannt ist.

Geben Sie dazu bitte die Internetadresse des Radioanbieters ein.

7. BEDIENuNG

7.4. Media-Center

Drücken Sie die Taste Menü auf der Fernbedienung oder am Gerät, und wählen Sie mit dem Tasten ▶ Media- Center aus. Sofern das i400 in ein Drahtlosnetzwerk eingebunden ist, kann das Radio auch als Mediaplayer genutzt werden, um via UPnP oder auch DLNA Musikdateien von im Netzwerk eingebundenen Geräten wie PCs oder Smartphones wiedergeben. Voraussetzung ist hier einerseits die Einbindung der Geräte in das gleiche Heimnetzwerk und andererseits die Freigabe der entsprechenden Mediainhalte in diesem Netzwerk. Um die Mediaplayer-Option auszuwählen, gehen Sie wie folgt vor:

Wählen Sie über die Tasten ▼▲ den Bereich aus, von dem Sie Musik abspielen möchten.

Sie haben die Auswahl zwischen USB (USB Datenträger am USB Anschluss des Gerätes) und UPnP (Musikdateien über das UPnP Protokoll wenn diese im gleichen Netzwerk wie das Radio vorhanden sind).

Wählen Sie einen Titel aus, den Sie abspielen möchten und bestätigen Sie mit Enter.

Mit der Taste ▶▶ gelangen Sie zum nächsten Titel.

Mit der Taste ◀◀ springt einen Titel zurück.

Die Taste ▶▶II pausiert die Wiedergabe, bzw. setzt die Wiedergabe fort.

7. BEDIENuNG

7.5.FM

D

Drücken Sie die Taste Menü auf der Fernbedienung oder am Gerät, und wählen Sie mit dem Tasten ▶ FM aus.

In diesem Menü können Sie finden Sie alle relevanten Einstellungen, um Radiosender über UKW zu empfangen.

7.5.1. UKW Sendersuche

Wird das i400 das erste Mal in den UKW-Modus geschaltet, muss ein Sendersuchlauf durchgeführt werden. Hierzu stehen Ihnen eine automatische und eine manuelle Suchfunktion zur Verfügung.

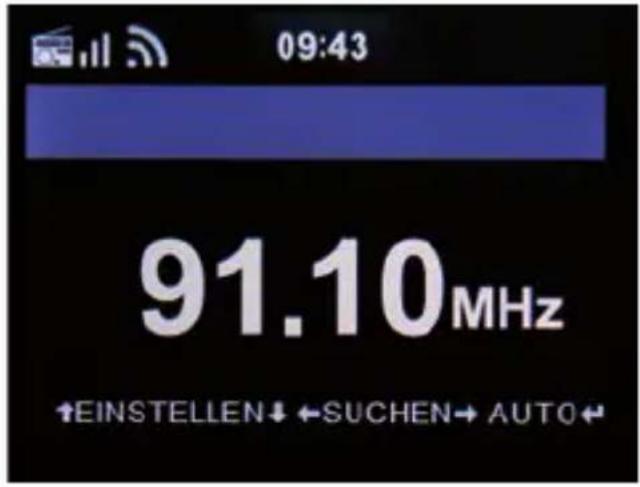

Automatische UKW Suche

Nachdem Sie auf FM geschaltet haben, betätigen Sie die Enter Taste.

09:43 91.10MHz ↑EINSTELLEN↓←SUCHEN→AUTO←

Das Gerät startet den automatischen Sendersuchlauf und speichert alle gefundenen Programm ab.

Das Radio kann bis zu 20 UKW Radio Stationen abspeichern.

7. BEDIENuNG

7.5.2. UKW Radio Bedienung

Um die abgespeicherten Radiostationen aufzurufen, drücken Sie die Taste ▶▶ oder ◀◀.

Alternativ können Sie die ersten 3 abgespeicherten Sender auch über die Stationsspeichertasten 1-3 am Gerät aufrufen.

Wenn Sie die Belegung der Stationsspeichertasten ändern möchten, drücken Sie die Senderauswahltaste um einen Suchlauf zum nächsten empfangbaren Sendern auszuführen. Wiederholen Sie ggf. diesen Schritt so oft, bis Sie den gewünschten Sender gefunden haben. Drücken Sie anschließend die gewünschte Stationsauswahl-taste 1-3 für ca. 2 Sekunden. Der Sender wird nun auf dieser Taste abgespeichert.

7.6. DAB

Drücken Sie die Taste Menü auf der Fernbedienung oder am Gerät, und wählen Sie mit dem Tasten ▶◀ DAB aus.

7.6.1. DAB Sendersuche

Das Radio kann neben UKW Sendeern auch das digital über Antenne empfangbare DAB+ Radio wiedergeben.

Beim ersten Einschalten in den DAB Modus, startet das Gerät einen automatischen Sendersuchlauf, um alle an Ihrem Standort empfangbaren Sender zu suchen.

7. BEDIENuNG

Der Sendersuchlauf beginnt, im Display erscheint eine

Fortschrittsanzeige. Sobald der Suchlauf abgeschlossen wurde, beginnt das Radio mit der Wiedergabe des zuletzt eingestellten Senders.

Senderwahl

Navigieren Sie im DAB Modus mit Hilfe der ◀▶ Tasten durch die empfangbaren DAB+ Sender.

Zum Senderwechsel betätigen Sie die Enter-Taste.

Das Radio verfügt über einen Favoritenpeicher, in dem Sie beliebte Sender nach Ihren Wünschen abspeichern können.

Zum Abspeichern eines Senders schalten Sie wie oben beschrieben auf den zu speichernden Sender. Nun halten Sie die FAV Taste auf der Fernbedienung für ca. 5 Sekunden gedrückt. Bewegen Sie mit den Tasten ▼▲ den Sender auf den gewünschten Favoritenplatz und drücken Sie die Taste OK um den Sender auf diesem Platz abzuspeichern.

Alternativ können Sie bis zu 3 Sendeern auch über die Stationspeichertasten 1-3 am Gerät abspeichern. Schalten Sie dazu auf einen gewünschten Sender und halten Sie eine der 3 Stationsspeichertasten für ca. 5 Sekunden gedrückt. Das Programm wird dann auf der entsprechenden Position abgespeichert.

7.6.2. DAB Radio Bedienung

Sie können die Favoriten Liste sowohl über die FAV Taste als auch durch Drücken der gewünschten Zifferntaste auf der Fernbedienung aufrufen.

Die ersten 3 Sender der Favoritenliste sind auch über die Stationsspeichertasten am Gerät abrufbar.

7. BEDIENUNG

7.7. Bluetooth

Der DABMAN i400 kann optional via Bluetooth mit einem externen Gerät (z.B. Smartphone/Tablet) verbunden werden. Über die Bluetoothverbindung können dann Medien (lokal gespeicherte MP3 Dateien, gestreamte Musik, Webradio) vom externen Gerät über das Radio wiedergegeben werden. Der Bluetooth Modus empfielt sich dann, wenn Sie sich mit einem zu verbindenden Gerät in der Nähe des Radios befinden und keine Netzwerkverbindung zur Verfügung steht.

Wählen Sie über das Menü den Punkt Bluetooth an.

Damit Sie via Bluetooth Audiodateien an das Radio senden können, muss eine Bluetooth Verbindung hergestellt werden.

7.7.1 Bluetooth-Verbindung herstellen

Wenn Sie den Bluetooth Modus am Radio ausgewählt haben, befindet sich im Pairing Modus und sucht nach zu verbindenden Bluetooth-Geräten.

Aktivieren Sie nun die Bluetooth-Funktion des zu verbindenden externen Gerätes (Näheres hierzu entnehmen Sie auch der Bedienungsanleitung des zu verbindenden Gerätes). Suchen Sie in der Übersicht der verfügbaren Geräte nach „DABMAN i400“, wählen Sie dieses aus und stellen Sie die Verbindung her. Im Display des Radios erscheint ein doppelter Pfeil in der linken oberen Ecke des Displays. Zusätzlich ertönt ein Piepton eine Ansage „Connected“

7. BEDIENuNG

7.7.2 Medien via Bluetooth wiedergeben

Haben Sie, wie in Kapitel 7.7.1. beschrieben, eine Bluetooth-Verbindung hergestellt, können Sie auf dem externen Gerät gespeicherte Musikdateien über den DABMAN i400 wiedergeben.

Hierzu gehen Sie wie folgt vor:

Starten Sie die Wiedergabe der Musik auf dem externen Gerät, indem Sie die entsprechende Wiedergabefunktion (MP3 Player usw.) einschalten bzw. wählen Sie aus der jeweiligen Wiedergabeliste einen Titel aus und beginnen Sie mit der Wiedergabe.

8. AIR MuSIC CONTROL App

Die AIR MUSIC CONTROL APP ermöglicht es Ihnen, eine Vielzahl der Funktionen des Radios bequem von Ihrem Handy oder Tablet zu steuern.

Hinweis;

Diese Beschreibung entspricht der App Stand 08.2016. Im Zuge von Software Aktualisierungen der App, können sich Funktionen oder das Erscheindungsbild ändern!!

Laden Sie sich dazu die Applikation aus dem google play store für Android Betriebssysteme, oder über I- tunes für IOS Betriebssysteme herunter und installieren Sie die App auf Ihrem Smartphone. Stellen Sie sicher, dass Radio und Ihr mobiles Tabet im selben Netzwerk angemeldet sind.

Starten Sie die Applikation.

Beim Starten der APP erkennt diese automatisch das i400, sofern dieses im selben Netzwerk angemeldet ist. Das Hauptmenü der App ist strukturiert, wie das Radioeigene Menü.

8. AIR MuSIC CONTROL App

Hauptmenü

Starten Sie die gewünschte Funktion, indem Sie auf das jeweilige Symbol tippen

Lokale Station Internet Radio Media-Center FM CD AUX

Internetradio

In diesem Modus sind ebenfalls alle gewohnten Funktionen im Internet-Radio Betrieb anwählbar. Im unteren Bereich können Sie die Stationsspeicherplätze 1-4 auswählen.

Meine Favoriten > Radiosender/Musik > Lokale Station > Zuletzt gehörte Sender > Service >

8. AIR MuSIC CONTROL App

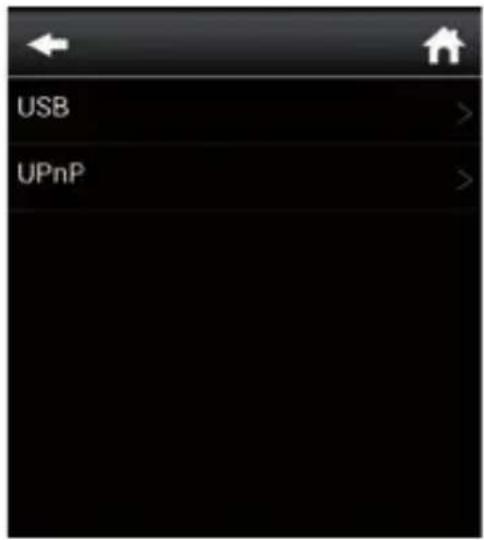

Media Center

In diesem Bereich können Sie sich mit Medienservern in Ihrem Netzwerk verbinden. Außerdem besteht die Möglichkeit, auf Musikdateien zurückzugreifen, die auf einem angeschlossenen USB Datenträger gespeichert sind.

USB UPnP

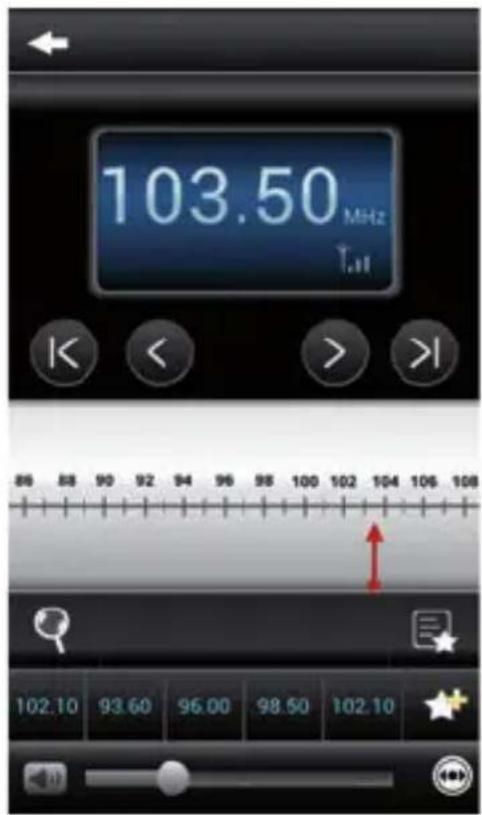

uKW Radio

In diesem Modus können Sie das UKW Radio (FM) bedienen.

103.50 MHz Tall 86 88 90 92 94 96 98 100 102 104 106 108 102.10 93.60 96.00 98.50 102.10

8. AIR MuSIC CONTROL App

DAB

In diesem Modus können Sie das DAB+ Radio bedienen.

DAB 1 2 3 4 5 Bate warten...

9. FEHLERBEHEBUNG

Symptom	Mögliche Ursache und Abhilfe
Keine Displayanzeige, Radio reagiert nicht auf Bedienung	Stellen Sie die Stromverbindung über das im Lieferumfang enthaltene Netzteil her.
Bedienung über Fernbedienung ist nicht möglich	Batterien leer oder nicht korrekt eingesetzt. Bitte überprüfen Sie, ob die Batterien in der richtigen Richtung eingesetzt sind.
DAB+ Empfang gestört	Keine Sender vorhanden Führen Sie einen Suchlauf durch (siehe Kapitel 7.6.1.) Antenne nicht vollständig ausgezogen. Verändern Sie den Standort des Radios (ggf. näher ans Fenster), führen Sie erneut einen Suchlauf durch.
UKW Empfang gestört	Antenne nicht vollständig ausgezogen, Ziehen Sie die FM Antenne auf die volle Länge aus. Wechseln Sie den Standort des Radios.

9. FEHLERBEHEBUNG

Symptom	Mögliche Ursache und Abhilfe
AUX Wiedergabe funktioniert nicht	DABMAN i400 ist im falschen Modus Wechseln Sie zum Modus “AUX” Kabelverbindung fehlerhaft. Überprüfe Sie die Kabelverbindung zwischen DABMAN i400 und externem Gerät
Schlechte Audioqualität bei der Wiedergabe von Musik	Datei mit geringer Bitrate. Überprüfen Sie die Audiodatei. Tipp: Bei MP3 Dateien sollte die Bitrate 192Kbit/s oder höher sein.
Lautstärke zu gering Überprüfen Sie die Lautstärkeeinstellung am i400. Überprüfen Sie die Lautstär- keeinstellung des gekoppelten Gerätes, von dem Sie die Musik abspielen.
Netzwerkverbindung kann nicht aufgebaut werden	Überprüfen Sie die W-LAN Funktion Aktivieren Sie die DHCP Funktion des Routers, an dem das Radio angemeldet werden soll. Eventuell ist eine Firewall im Netzwerk aktiv.

9. FEHLERBEHEBUNG

Symptom	Mögliche Ursache und Abhilfe
W-LAN Verbindung kann nicht aufgebaut werden	Überprüfen Sie die Verfügbarkeit von W-LAN Netzwerken.Verringern Sie den Abstand zwischen W-LAN Router und dem Radio.Stellen Sie sicher, dass Sie das richtige WEP/WPA Passwort bei der Anmeldung an einen W-LAN Router verwenden.
Keine Internetradiosender verfügbar	Überprüfen Sie die Zugangspunkte des Netzwerks. Der Radiosender ist momentan nicht verfügbar. Der Link des Senders wurde geändert oder überträgt momentan nicht mehr

10. ENTSORGuNGSHINWEIS

Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren Materialien. Bitte führen Sie diese entsprechend sortiert wieder dem "Dualen System" zu. Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle. Achten Sie darauf, dass die leeren Batterien sowie Elektronikschrott nicht in den Hausmüll gelangen, sondern sachgerecht entsorgt werden.

11. EIGENSCHAFTEN uND TECHNISCHE DATEN

Internetradio

Chipsatz	Magic M6 internet radio solutionca. 10.000 Internetradiostationen verfügbar
Audiocodecs	MP3 (Bitrate bis 320 Kbits/s, sample rate bis zu 48 KHz)AAC/AAC+ (Bitrate bis 320 Kbits/s, sample rate bis zu 48 KHz)WMA (Bitrate bis 320 Kbits/s, sample rate bis zu 48 KHz)UPnP/ DLNA komatibel
Wi-Fi	IEEE 802.11b/gWPA/WPA2/WEP (64/128 bit key)

DAB/DAB+/FM

DAB	Empfindlichkeit bis -100dBm
DAB+	Empfindlichkeit bis -101dBm
FM	Empfindlichkeit bis -100dBm
Decoding
Empfangsbereich	DAB Band III 174 MHz- 240 MHz FM 74 MHz - 108.1 Mhz

11. EIGENSCHAFTEN UND TECHNISCHE DATEN

Display

TFT Color Display 2,8 Zoll LCD 240 x 320 Pixel

Anschlüsse

Line Out

LAN

Spannungsversorgung

Netzteil

3,5 mm Klinke Stereo

10/100 Mbps (RJ45)

5 Volt DC 1 A

10-240 V AC 50 /60 Hz

Batterie Fernbedienung

Typ CR 2025 / 3 V

12. SERVICE uND Support

Sehr geehrte Kundin, Sehr geehrter Kunde!

Vielen Dank für die Wahl eines Produktes aus unserem Hause. Unser Produkt entspricht den gesetzlichen Anforderungen und wurde unter ständigen Qualitätskontrollen gefertigt. Die technischen Daten entsprechen dem aktuellen Stand zum Zeitpunkt der Drucklegung. Änderungen vorbehalten.

Die Gewährleistungszeit für den DABMAN i400 entspricht den gesetzlichen Bestimmungen zum Zeitpunkt des Erwerbs.

Wir bieten Ihnen ebenfalls unseren telefonischen HOTLINE-Service mit einer professionellen Hilfe an.

In unserem Servicebereich stehen Ihnen professionelle Fachkräfte Rede und Antwort. Hier können Sie alle Fragen stellen, die Sie bezüglich der IMPERIAL Produkte haben, sowie Tipps zur Lokalisierung einer möglichen Fehlerursache erhalten.

Unsere Techniker stehen Ihnen von Montag - Freitag von 8.00 Uhr bis 16.45 Uhr unter folgender Rufnummer zur Verfügung:

02676 / 95 20 101

oder per Mail unter: [e-mail]

Falls Ihnen an der Service Hotline nicht weitergeholfen werden kann, schicken Sie Ihren DABMAN i400, möglichst in der original Verpak- kung, aber unbedingt transportsicher verpackt, an folgende Adresse:

12. SERVICE uND Support

TELESTAR - DIGITAL GmbH

Service Center

Am Weiher 14 (Industriegebiet)

56766 Ulmen

13. CE KENNZEICHNuNG

C€

Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.

Hiermit erklärt die TELESTAR DIGITAL GmbH, dass sich das Gerät IMPERIAL DABMAN i400 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der EMV Richtlinie 2004/108/EG, der RoHS Richtlinie 2011/65/EG, der Niederspannungsrichtlinie 2006/95/EG, der R&TTE Richtlinie 1999/5/EG sowie der ErP Richtlinie 1275/2008/EG befindet. Die Konformitätserklärung für dieses Produkt erhalten Sie auf:

www.telestar.de/de_DE/Konformitaetserklaerung/352-529/?productID=11323

D

imperial®

Operating Manual

08.14 FM DAB i DAB/DAB+ imperial DABMAN 400

DABMAN i400

TABLE OF CONTENTS

1. INTRODUCTION 48
2. SAFETY NOTICES 49
3. ITEMS SUPPLIED....53
4. ILLUSTRATIONS....54
5. REMOTE CONTROL .... 56

6. INSTALLATION 59

7. OPERATION 61

7.1. Configuration....61

Nr. Anzahl Erklärung

1 1 DABMAN i400

2 1 Remote control

3 1 External mains adapter

Nr. Anzahl Erklärung

1 1	DABMAN i400
2	1	Afstandsbedienung
3	1	Externe stroomvoorziening (adapter)
4 1	Handleiding
5 1	Antenna
6 1	Cinch Audio Kabel

4. ILLuSTRATIES

NL

Imperial DAB Tambus 15

1 2 3 4 5 6 7 8 9

10 11 12 13 14 ANT Audio video USB 6V-8 LAN DC+VISA

4. ILLuSTRATIES

1. Aan- / Uitknop

7.1.10. Energie management

Meine Favoriten > Radiosender/Musik > Lokale Station > Zuletzt gehörte Sender > Service >

8. AIR MuSIC CONTROL App

Media Center

11. FuNCTIES EN TECHNISCHE GEGEVENS

Internetradio
Chipset	Magic M6 internet radio met ca. 10.000 Internetradio zenders
Audiocodecs	MP3 (Bitrate tot 320 Kbits/s, sample rate tot 48 KHz)AAC/AAC+ (Bitrate tot 320 Kbits/s, sample rate tot 48 KHz)WMA (Bitrate tot 320 Kbits/s, sample rate tot 48 KHz)uPnP/ DLNA compatible IEEE IEEE 802.11b/gWPA/WPA2/WEP (64/128 bit)
Wi-Fi
DAB/DAB+/FM
DAB	Gevoeligheid tot -100dBm
DAB+	Gevoeligheid tot -101dBm
FM	Gevoeligheid tot -100dBm
Decoding
ontvangstgebied	DAB Band III 174 MHz- 240 MHzFM 74 MHz - 108.1 MHz

11. FUNCTIES EN TECHNISCHE GEGEVENS

Display
TFT Kleurendisplay 2.8 inch LCD 240 x 320 pixels
Aansluitingen
Line Out	3,5 mm Klinke Stereo
LAN	10/100 Mbps (RJ45)
Stroomadapter	12 Volt DC 1 A
	10-240 V AC 50 /60 Hz
Batterij Afstandsbedining
Type CR 2025 / 3 V

12. SERVICE EN Support

Geachte klant!

Am Weiher 14 (Industriegebiet)

56766 ulmen

13. CE MARKERING

CE

www.telestar.de/de_DE/Konformitaetserklaerung/352-529/?productID=11323

imperial®

09:38 Kabelnetz-Einstellung Funknetz-Einstellung Funknetz (WPS PBC) Manuelle Konfiguration 2/5

09:38 Datum und Zeit einstellen Zeitformat einstellen Datumsformat einstellen 1/3

7. uTILISATION

09:38 Wecker 1 (Aus) Wecker 2 (Aus) Schlummer-Wecker (Aus) Wecker-Lautstärke 1/4

Meine Favoriten Radiosender/Musik Lokale Station Zuletzt gehörte Sender Service

8. AIR MuSIC CONTROL App

Media Center (Centre multimédia)

www.telestar.de/de_DE/Konformitaetserklaerung/352-529/?productID=11323

Alle in dieser Bedienunganleitung angegebenen technischen Daten und beschriebenen Funktionen entsprechen dem Stand der Drucklegung und können sich ohne vorherige Ankündigung ändern.

Für Druckfehler und Irrtümer übernehmen wir keine Haftung. Abschrift und Vervielfältigung nur mit ausdrücklicher Genehmigung der TELESTAR-DIGITAL GmbH gestattet.

Stand: Oktober 2016

www.telestar.de/de_DE/Konformitaetserklaerung/352-529/?productID=11323
