IMUDC - Grill Napoleon - Kostenlose Bedienungsanleitung

Marke	Napoleon
Modell	IMUDC
Produkttyp	Außenaufbewahrungsschrank
Verwendung	Außenbereich, für Kücheninsel

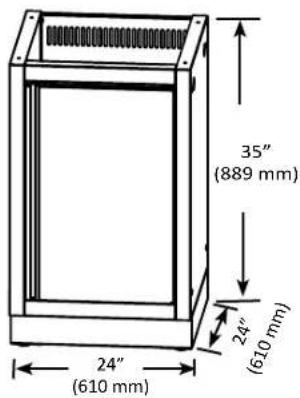

Höhe	889 mm (35")
Tiefe	610 mm (24")
Breite	610 mm (24")
Türmaterial	Edelstahl
Türtyp	Umkehrbar (Öffnung links oder rechts)
Funktionen	Außenaufbewahrung, verstellbare Nivellierfüße
Montage	Wird vollständig montiert geliefert
Tragfähigkeit	Nicht angegeben (Schätzung: bis zu 50 kg)
Nivellierfüße	Ja, verstellbar
Gelochte Paneele	Nein (außer bei Verwendung mit anderen Modulen)
Grillkompatibilität	Nicht direkt, aber kann in eine modulare Insel mit eingebautem Grill integriert werden
Empfohlene Pflege	Mit einem weichen Tuch und Seifenwasser reinigen
Garantie	Siehe vollständige Anleitung

Häufig gestellte Fragen - IMUDC Napoleon

Wie hoch ist der IMUDC-Schrank?

Die Höhe beträgt 889 mm (35 Zoll).

Wird dieser Schrank montiert geliefert?

Ja, der IMUDC-Schrank wird vollständig montiert geliefert.

Ist die Tür des IMUDC-Schranks umkehrbar?

Ja, die Tür ist umkehrbar und kann je nach Installation links oder rechts geöffnet werden.

Kann ich diesen Schrank direkt neben einem eingebauten Grill verwenden?

Ja, aber halten Sie die Sicherheitsabstände ein. Wenn der Schrank neben einem Grill steht, stellen Sie sicher, dass die Türöffnung die Bedienelemente nicht behindert.

Welches Gewicht kann der Schrank tragen?

Das getragene Gewicht ist nicht angegeben, aber er ist für die Standardaufbewahrung ausgelegt. Bei schweren Lasten konsultieren Sie die Anleitung.

Wie reinige ich den IMUDC-Schrank?

Verwenden Sie ein weiches Tuch und Seifenwasser. Vermeiden Sie scheuernde Reinigungsmittel.

Kann man eine Spüle oder einen Seitenbrenner über diesem Schrank installieren?

Nein, das wird nicht empfohlen. Verwenden Sie für diese Art der Installation einen IM-2DC-Schrank mit Schein-Schublade.

Welcher Mindestabstand ist hinter dem Schrank erforderlich?

Ein Mindestabstand von 6" (150 mm) zwischen der Rückseite des Schranks und angrenzenden Strukturen ist für die Belüftung erforderlich.

Kann dieser Schrank mit Eckübergangsstücken verwendet werden?

Ja, er kann mit IM-45T-Übergangsstücken verwendet werden, aber überprüfen Sie die Empfehlungen für angrenzende Module.

Wo finde ich die vollständige Anleitung des IMUDC-Schranks?

Die vollständige Anleitung ist auf notice-facile.com als kostenloser Download verfügbar.

BEDIENUNGSANLEITUNG IMUDC Napoleon

BEHALTEN SIE DIESE BROSCHÜRE ZUM SPÄTEREN NACHSCHLAGEN.

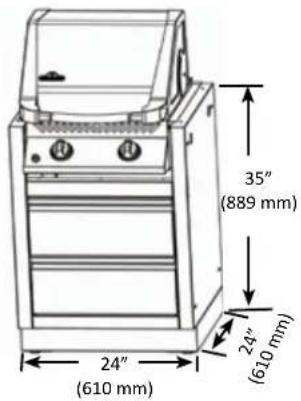

IM-UGC300 245/300 Grill-Unterschrank

• Grill-Unterschrank für BISZ300 or BISB245
- Grillaufsatz nicht im Lieferumfang enthalten
• 2 Schubladen auf Gleitrollschienen
- Hinter- und Seitenpaneel mit Öffnung für Gasanschluss
- Fronten aus Edelstahl
- 4 justierbare Nivellierfüße zur optimalen Anpassung auf jedem Untergrund
• Vollständig montiert geliefert

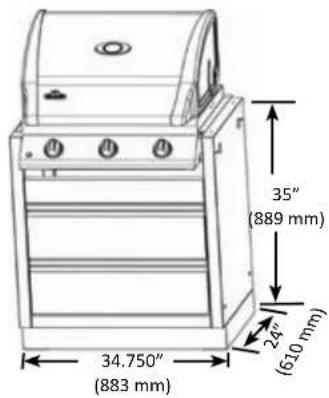

• Grill-Unterschrank für BIM485
- Grillaufsatz nicht im Lieferumfang enthalten
• 2 Schubladen auf Gleitrollschienen
- Hinter- und Seitenpaneel mit Öffnung für Gasanschluss
- Fronten aus Edelstahl
- 4 justierbare Nivellierfüße zur optimalen Anpassung auf jedem Untergrund
• Vollständig montiert geliefert

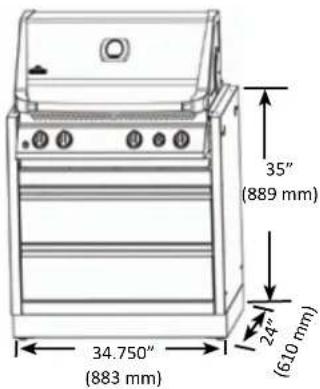

IM-UGC500 500 Grill-Unterschrank

• Grill-Unterschrank für BIP500 / BIPRO500
- Grillaufsatz nicht im Lieferumfang enthalten
• 2 Schubladen auf Gleitrollschienen
- Hinter- und Seitenpaneel mit Öffnung für Gasanschluss
- Fronten aus Edelstahl
- 4 justierbare Nivellierfüße zur optimalen Anpassung auf jedem Untergrund
• Vollständig montiert geliefert

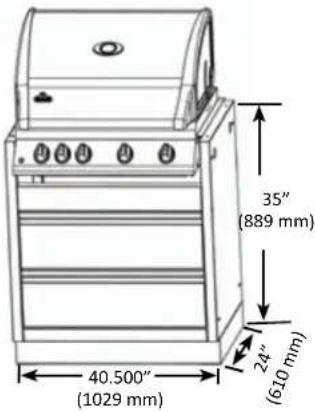

IM-UGC605 605 Grill-Unterschrank

• Grill-Unterschrank für BIM605
- Grillaufsatz nicht im Lieferumfang enthalten
• 2 Schubladen auf Gleitrollschienen
- Hinter- und Seitenpaneel mit Öffnung für Gasanschluss
- Fronten aus Edelstahl
- 4 justierbare Nivellierfüße zur optimalen Anpassung auf jedem Untergrund
• Vollständig montiert geliefert

IM-UGC665 665 Grill-Unterschrank

• Grill-Unterschrank für BIPRO665
- Grillaufsatz nicht im Lieferumfang enthalten
• 2 Schubladen auf Gleitrollschienen
- Hinter- und Seitenpaneel mit Öffnung für Gasanschluss
- Fronten aus Edelstahl
- 4 justierbare Nivellierfüße zur optimalen Anpassung auf jedem Untergrund
• Vollständig montiert geliefert

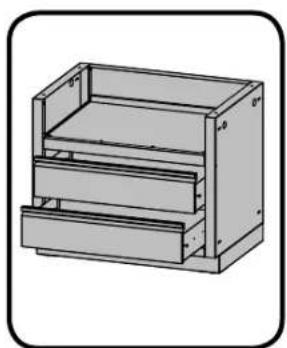

IM-UGC730 730 Grill-Unterschrank

• Grill-Unterschrank für BIM730
- Grillaufsatz nicht im Lieferumfang enthalten
• 2 Schubladen auf Gleitrollschienen
- Hinter- und Seitenpaneel mit Öffnung für Gasanschluss
- Fronten aus Edelstahl
- 4 justierbare Nivellierfüße zur optimalen Anpassung auf jedem Untergrund
• Vollständig montiert geliefert

www.napoleongrills.eu

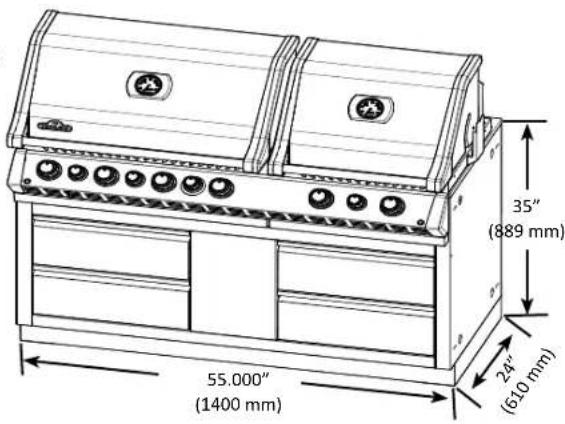

IM-UGC825 825 Grill-Unterschrank

• Grill-Unterschrank für BIPRO825
- Grillaufsatz nicht im Lieferumfang enthalten
• 4 Schubladen auf Gleitrollschienen
- Hinter- und Seitenpaneel mit Öffnung für Gasanschluss
- Fronten aus Edelstahl
- 4 justierbare Nivellierfüße zur optimalen Anpassung auf jedem Untergrund
• Vollständig montiert geliefert

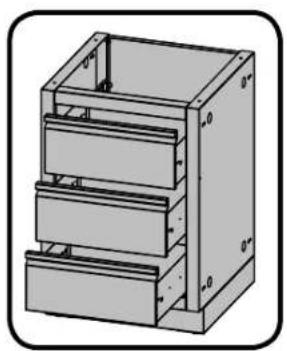

IM-3DC 3 Schubladenschrank

• 3 Schubladen auf Gleitrollschienen
- Fronten aus Edelstahl
- 4 justierbare Nivellierfüße zur optimalen Anpassung auf jedem Untergrund
• Vollständig montiert geliefert

• 2 Schubladen auf Gleitrollschienen
- Fronten aus Edelstahl
- 4 justierbare Nivellierfüße zur optimalen Anpassung auf jedem Untergrund
- Erste Schublade ist „blind“ und daher geeignet für die Installation eines Seitenbrenners, eines Eiswürfelbehälters od. einer Spüle
• Vollständig montiert geliefert

IM-WDC Küchenrollenhalter & Mülleimerschrank

• Großzügige Mülleimer-Lade auf Gleitrollschienen
  • Stabiler, herausnehmbarer Mülleimer
• Küchrollenhalter im oberen Fach
• Fronten aus Edelstahl
• 4 justierbare Nivellierfüße zur optimalen Anpassung auf jedem Untergrund
• Kann nicht unterhalb eines Seitenbrenners oder einer Spüle verwendet werden
  • Vollständig montiert geliefert

www.napoleongrills.eu

IM-FEP Kühlschrank

• Nicht direkt neben dem Grill platzieren
• Mindestabstand von 150 mm zwischen Schrankrück-seite und Wand oder anderen Objekten erforderlich
• 4 justierbare Nivellierfüße zur optimalen Anpassung auf jedem Untergrund
• Kann nicht unterhalb eines Seitenbrenners oder einer Spüle verwendet werden
  • Napoleon model NFR055ORSS.

IM-FMP Kühlschrank

• Nicht direkt neben dem Grill platzieren
• Mindestabstand von 150 mm zwischen Schrankrück-seite und Wand oder anderen Objekten erforderlich
• 4 justierbare Nivellierfüße zur optimalen Anpassung auf jedem Untergrund
  • Napoleon model NFR055ORSS.

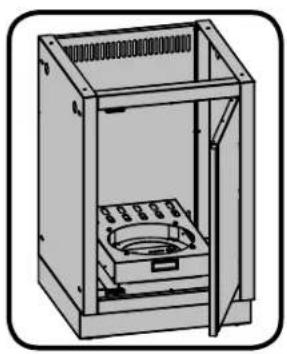

IM-UTC Gasflaschen Schrank

• Schrank zur Aufbewahrung der Propangasflasche
- Fronten aus Edelstahl
• Türe rechts oder links anschlagbar
- Auszug zum bequemen Wechseln der Gasflasche
- 4 justierbare Nivellierfüße zur optimalen Anpassung auf jedem Untergrund
• Vollständig montiert geliefert

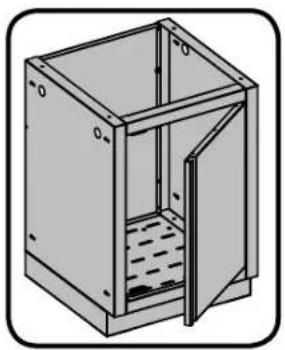

IM-UDC Universal Schrank

• Fronten aus Edelstahl
  • Türe rechts oder links anschlagbar
  • Großzügiger Innenraum
• 4 justierbare Nivellierfüße zur optimalen Anpassung auf jedem Untergrund
  • Vollständig montiert geliefert

IM-WSF Wandabstandshalter

• lackierte Paneele als Distanzhalter zwischen Wand/Mauer und Outdoorküche oder als Abdeckung für Zwischenräume
• maintain required offset for installations fit against wall of house or landscaping (for lid to open)
• Abstand zu brennbaren Gegenständen muss gemäß Typenschild eingehalten werden

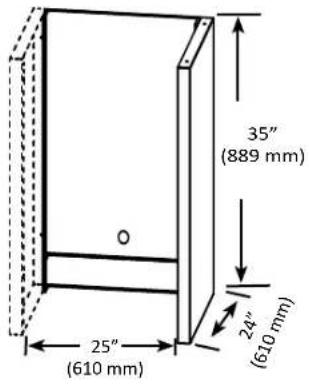

IM-45T 45° Verbindung

• lackierte Verbindungs-Paneele zur Verbindung von zwei Schränken im 45 Grad Winkel,
• kann verdoppelt werden, um so einen 90 Grad Winkel zu schaffen
• Wenn Sie die 45° Verbindung direkt vom Grill weggehen lassen möchten, sollten Sie anschließend das Modul IM-2DC (2 Schubladenschrank) verwenden. Andere Module könnten mit dem Bedienungs-Paneel des Grills zusammenstoßen.

www.napoleongrills.eu

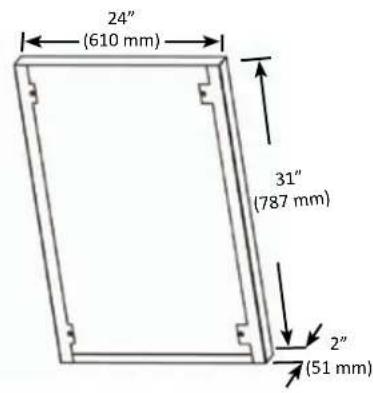

IM-CEP End-Paneel

- lackiertes End-Paneel als seitlicher Abschluss (links/rechts) zum Abdecken von Vorprägungen und Montagelöchern

IM-IBA Eiswürfelhalter

- Rahmen aus Edelstahl mit Ausnehmung für Eiswürfelbehälter (nicht im Lieferumfang inbegriffen) - passend für Standard-Schubladenschrank (IM-2DC) oder Universal-Schränke (IM-UDC)

Planen Sie Ihre OASISTM Outdoorküche mit NAPOLEON®

Mit OASISTM Modularen Inseln können Sie Ihren Garten in eine wahre Grill-Oase verwandeln. Stellen Sie die einzelnen Module individuell zusammen und gestalten Sie Ihre Genusszone ganz nach Ihren Wünschen. OASISTM Outdoorküchen können freistehend oder an einer nicht brennbaren Mauer montiert werden. Der edle Look, die zahlreichen Features und Stauräume sowie die leistungsstarken Grillaufsätze aus Prestige- und Mirage-Serien setzen Ihren Garten in Szene und sorgen für ein langes, geselliges Grillvergnügen.

Abmessungen

Die Module sind speziell für ein einfaches Kombinieren gestaltet. Alle Module sind 61 cm breit, 61 cm tief und 90 cm hoch. Der Temperaturregler befindet sich auf der Rückseite des Kühlschranks. Der Schrank verfügt über eine abnehmbare Klappe, die den Zugang zum Temperaturregler ermöglicht. Stellen Sie sicher, dass die Klappe frei zugänglich ist, wenn Sie den Schrank aufbauen. Davon ausgenommen sind diverse Grillunterschränke, die sich an der Größe der Grillfläche orientieren. Jedes Modul ist über vier Nivellierfüße ganz einfach an Unebenheiten anzupassen.

Gasanschluss

Sie können Ihre OASISTM Outdoorküche mit Propangas oder Erdgas betreiben. Erdgas ist eine beliebte Variante für Häuser mit Gasanschluss. Die Gasinstallationen müssen von einem befugten Installateur vorgenommen werden. An der Rückseite und an den Seitenteilen der Module finden Sie Öffnungen für Gas- und Wasseranschlüsse. Wenn Sie sich für einen Propananschluss entscheiden, finden Sie im IM-UTC Gasflaschen Schrank ein praktisches Modul zur Lagerung Ihrer Gasflasche.

Montage

Alle Module können freistehend oder an einer nicht brennbaren Hausmauer, freistehenden Mauer oder Stuckmauer montiert werden. Stellen Sie sicher, dass hinter dem Kühlschrank eine ausreichende Entlüftung gegeben ist – der Abstand zwischen der Schrankrückseite und der Wand oder anderen Objekten muss mindestens 150 mm betragen. Die Entlüftungsöffnungen auf der Rückseite des Schranks dürfen auf keinen Fall blockiert werden. Wenn diese Bedingungen nicht erfüllt sind, kann dies zu einer Überhitzung des Kühlschranks führen. Um die Rollhaube bequem öffnen zu können, muss der Wandabstandshalter (IM-WSF Wandabstandshalter) montiert werden. Der Abstandshalter verschließt außerdem den Spalt zur Wand und verhindert so Schmutz oder Ablagerungen hinter dem Grill. Nutzen Sie die lackierten End-Paneele um die Vorprägungen und Öffnungen Ihrer OASISTM Outdoorküchen-Module zu verdecken.

Besonderheiten

Wenn Sie Module im 45° oder 90° Winkel aufstellen möchten, bedenken Sie die benachbarten Module genau. Rollschubladen können sich beim Öffnen gegenseitig behindern. Wenn Sie anschließend an den Grill im 45° Winkel einen Schubladenschrank montieren möchten, empfehlen wir den IM-2DC 2 Schubladenschrank mit der „blinden“ obersten Lade. Andernfalls ist die oberste Lade nicht vollständig zu öffnen, denn das vorstehende Bedienungs-Paneel des Grills behindert die Lade.

Zusatzausstattungen

Seitenbrenner sind eine optimale Zusatzausstattung für Ihre OASISTM Outdoorküche. Während der Braten unter der Rollhaube schmort, können Sie am Seitenbrenner schon Beilagen grillen. Am besten montieren Sie den Seitenbrenner über dem IM-2DC 2 Schubladenschrank. Dieser ist auch zum Einbau einer Spüle oder eines Eiswürfelbehälters geeignet.

Arbeitsplatten

Aufgrund der vielfältigen Montage- und Gestaltungsmöglichkeiten der Arbeitsplatte ist diese nicht im Lieferumfang enthalten. Bitte achten Sie bei der Auswahl Ihrer Arbeitsplatte darauf, dass sie feuerfest und für die Verwendung im Freien geeignet ist.

Arbeitsplatten aus Granit oder Corian® sind besonders widerstandsfähig und auch optisch ein Highlight. Um die Abtropfschale ordnungsgemäß in die Grillwanne ein- und ausführen zu können, muss sie ein Stärke zwischen 13 mm und 38 mm haben.

Sie können natürlich auch entsprechende keramische Arbeitsplatten verwenden, wenn diese Ihrer Umgebung mehr schmeicheln.

Beispiel 1: OASISTM Outdoorküche mit Grill-Unterschrank IM-UGC605 und Grillaufsatz BILEX605RB-N an einer nicht brennbaren Wand

Das obige Beispiel zeigt die OASISTM Outdoorküche mit einem IM-UGC605 Grillaufsatz an einer nicht brennbaren Wand. Die gestrichelte Linie im Bild darunter symbolisiert die Arbeitsplatte (nicht im Lieferumfang enthalten). Mithilfe von zwei IM-WSF Wandabstandshalter werden die Module so an der Wand fixiert, dass die Rollhaube bequem zu öffnen und zu schließen ist. Die Abstandshalter bieten NICHT genug Distanz, um den Grill an einer brennbaren Mauer zu montieren! Die Arbeitsplatte sollte den Spalt zur Wand hin schließen, um Schmutz oder Laub hinter den Modulen zu vermeiden. Außerdem sehen Sie ein IM-CEP End-Paneel, das die Öffnungen für Gas- und Wasserleitungen geschickt abdeckt und Ihrer OASISTM Outdoorküche einen edlen Abschluss verleiht.

* *	MODULE DESCRIPTION QTY SUBSTITUTE DESCRIPTION QTY
	IM-UGC605-CN UNDER UNIT CABINET 605 1
	BILEX605RB-P LEX 605 BUILTIN PROPANE 1
	IM-UDC-CN SINGLE DOOR CABINET 1 IM-UTC-CN PROPANE TANK CABINET 1
	IM-3DC-CN THREE DRAWER CABINET 1
	IM-CEP-CN CABINET END PANEL	2

*Sie können auch andere Grillaufsätze verwenden. Achten Sie darauf, dass Grillaufsatz und Grill-Unterschrank kombinierbar sind.

www.napoleongrills.eu

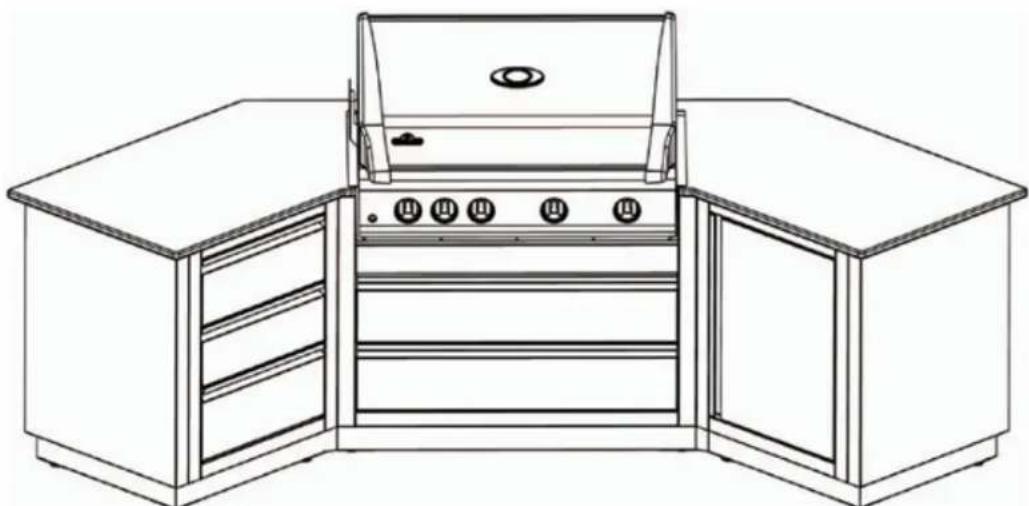

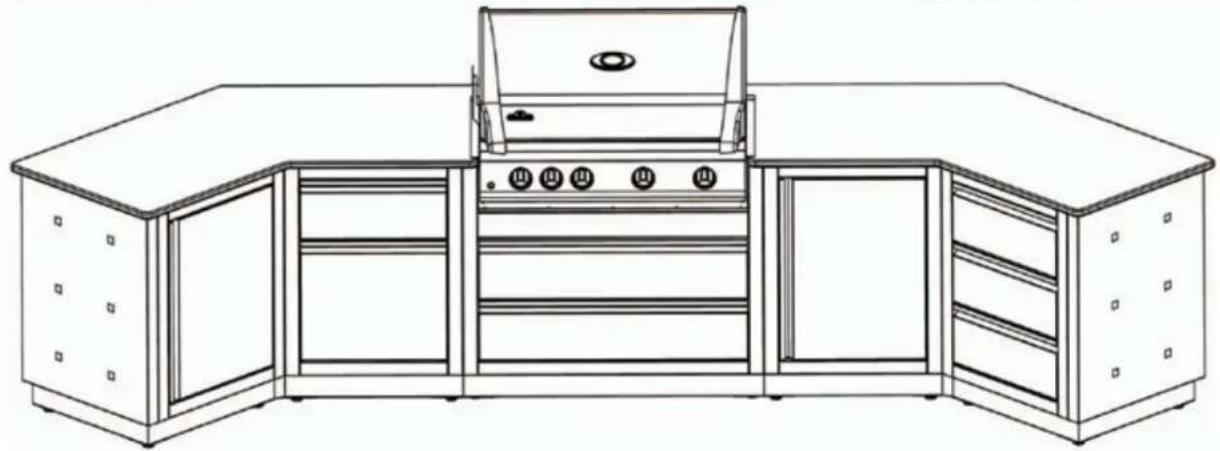

Beispiel 2: Abgewinkelte, freistehende OASISTM Outdoorküche mit Grill-Unterschrank IM-UGC605 und Grillaufsatz BILEX605RB-P

Das obige Beispiel zeigt eine freistehende und zweifach abgewinkelte OASISTM Outdoorküche mit einem IM-UGC605 Grill-Unterschrank und einem Grillaufsatz BIM605RB-N.

Die gestrichelte Linie im Bild darunter symbolisiert die Arbeitsplatte (nicht im Lieferumfang enthalten). Mithilfe der IM 45T Verbindung werden die beiden Seitenteile ganz einfach im 45° Winkel mit dem Grill-Unterschrank verbunden. Die IM-CEP End-Paneele verdecken die Öffnungen für Gas- und Wasserleitungen geschickt und verleihen Ihrer OASISTM Outdoorküche ein edles Finish.

* *	MODULE DESCRIPTION	PTION QTY SUBSTITUTE DESCRIPTION	PTION QTY
	IM-UGC605-CN UNDER UNIT CABINET 605 1
	BILEX605RB-P LEX 605 BUILTIN PROPANE 1
	IM-UDC-CN	SINGLE DOOR CABINET	1	IM-UTC-CN	PROPANE TANK CABINET	1
	IM-2DC-CN	TWO DRAWER CABINET	1
	IM-45T-CN	45 DEGREE PANEL KIT	2
	IM-CEP-CN	CABINET END PANEL	2

*Sie können auch andere Grillaufsätze verwenden. Achten Sie darauf, dass Grillaufsatz und Grill-Unterschrank kombinierbar sind.

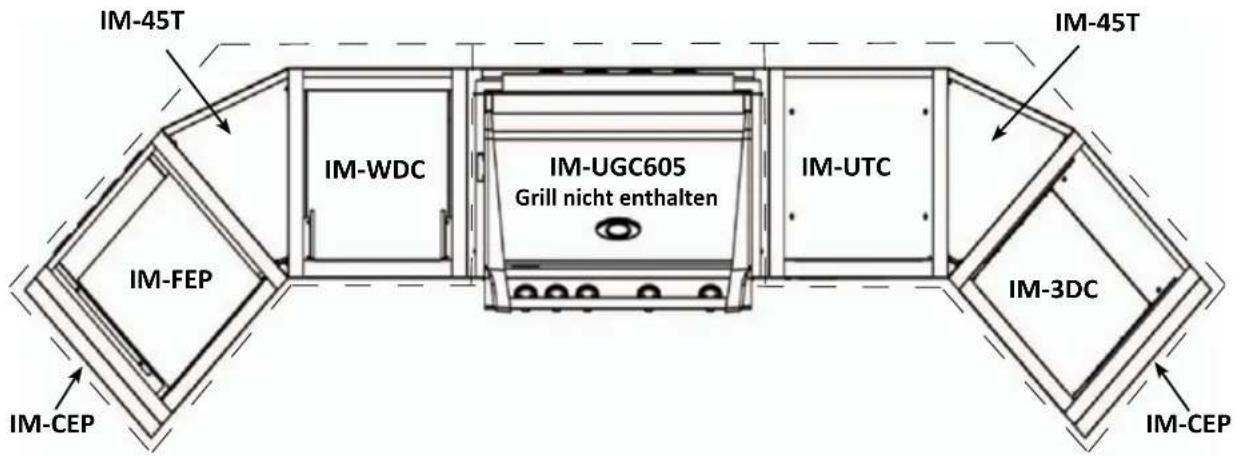

Beispiel 3: Abgewinkelte, freistehende OASISTM Outdoorküche mit Grill-Unterschrank IM-UGC605 und Grillaufsatz BIM605RB-P

Das obige Beispiel zeigt eine freistehende und zweifach abgewinkelte OASISTM Outdoorküche mit einem IM-UGC605 Grill-Unterschrank und einem Grillaufsatz BIM605RB-P.

Die gestrichelte Linie im Bild darunter symbolisiert die Arbeitsplatte (nicht im Lieferumfang enthalten). Sie schließt wiederum den Spalt zur Wand hin und verhindert so Ablagerungen oder Schmutz hinter dem Grill.

Mithilfe der IM 45T Verbindung werden die beiden Seitenteile ganz einfach im 45° Winkel mit dem Grill-Unterschrank verbunden. Die IM-CEP End-Paneele verdecken geschickt die Öffnungen für Gas- und Wasserleitungen und verleihen Ihrer OASISTM Outdoorküche ein edles Finish.

* *	MODULE DESCRIPTION QTY SUBSTITUTE DESCRIPTION QTY
	IM-UGC605-CN UNDER UNIT CABINET 605 1
	BILEX605RB-P LEX 605 BUILTIN PROPANE 1
	IM-UTC-CN	PROPANE TANK CABINET	1	IM-UDC-CN	SINGLE DOOR CABINET	1
	IM-FEP-CN	FRIDGE CABINET END	1	IM-3DC-CN	THREE DRAWER CABINET	1
	IM-3DC-CN	THREE DRAWER CABINET	1	IM-FEP-CN	FRIDGE CABINET END	1
	IM-WDC-CN	WASTE DRAWER CABINET	1
	IM-45T-CN	45 DEGREE PANEL KIT	2
	IM-CEP-CN	CABINET END PANEL	2

*Sie können auch andere Grillaufsätze verwenden. Achten Sie darauf, dass Grillaufsatz und Grill-Unterschrank kombinierbar sind. Napoleon model NFR055ORSS.

www.napoleongrills.eu

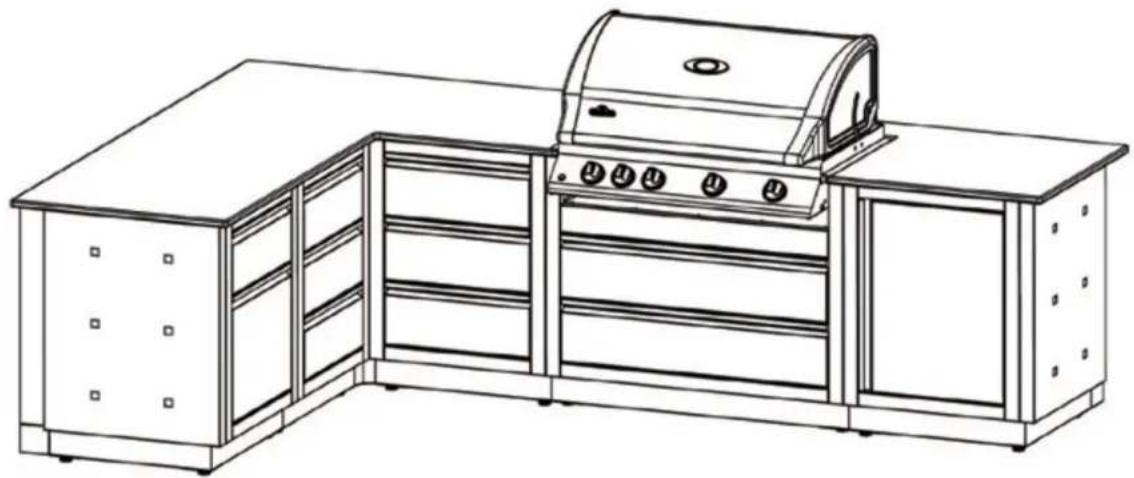

Beispiel 4: 90° abgewinkelte OASISTM Outdoorküche mit Grill-Unterschrank IM-UGC605 und Grillaufsatz BIM605RB-P an nicht brennbarer Wand

Das obige Beispiel zeigt eine freistehende und zweifach abgewinkelte OASISTM Outdoorküche mit einem IM-UGC605 Grill-Unterschrank und einem Grillaufsatz BIM605RB-N. Die gestrichelte Linie im Bild darunter symbolisiert die Arbeitsplatte (nicht im Lieferumfang enthalten). Mithilfe von vier IM-WSF Wandabstandshalter werden die Module so an der Wand fixiert, dass die Rollhaube bequem zu öffnen und zu schließen ist. Die Abstandshalter bieten NICHT genug Distanz, um den Grill an einer brennbaren Mauer zu montieren! Die Arbeitsplatte sollte den Spalt zur Wand hin schließen, um Schmutz oder Laub hinter den Modulen zu vermeiden.

Mithilfe von zwei IM 45T Verbindungen werden zwei benachbarte Module ganz einfach im 90° Winkel miteinander verbunden. Die IM-CEP End-Paneele verdecken die Öffnungen für Gas- und Wasserleitungen geschickt und verleihen Ihrer OASIST™ Outdoorküche ein edles Finish.

* *	MODULE DESCRIPTION QTY SUBSTITUTE DESCRIPTION QTY
	IM-UGC605-CN UNDER UNIT CABINET 605 1
	BILEX605RB-P LEX 605 BUILTIN PROPANE 1
	IM-3DC-CN THREE DRAWER CABINET 1
	IM-FMP-CN FRIDGE CABINET MIDDLE 1 IM-3DC-CN THREE DRAWER CABINET 1
	IM-UTC-CN SINGLE DOOR CABINET		1	IM-UTC-CN	PROPANE TANK CABINET 1
	IM-WDC-CN WASTE DRAWER CABINET		1	IM-FEP-CN	FRIDGE CABINET END 1
	IM-WSF-CN WALL STANDOFF KIT 4
	IM-45T-CN 45 DEGREE PANEL KIT		2
	IM-CEP-CN CABINET END PANEL		2

*Sie können auch andere Grillaufsätze verwenden. Achten Sie darauf, dass Grillaufsatz und Grill-Unterschrank kombinierbar sind. Napoleon model NFR055ORSS.
