BEDIENUNGSANLEITUNG 3335 PeakTech

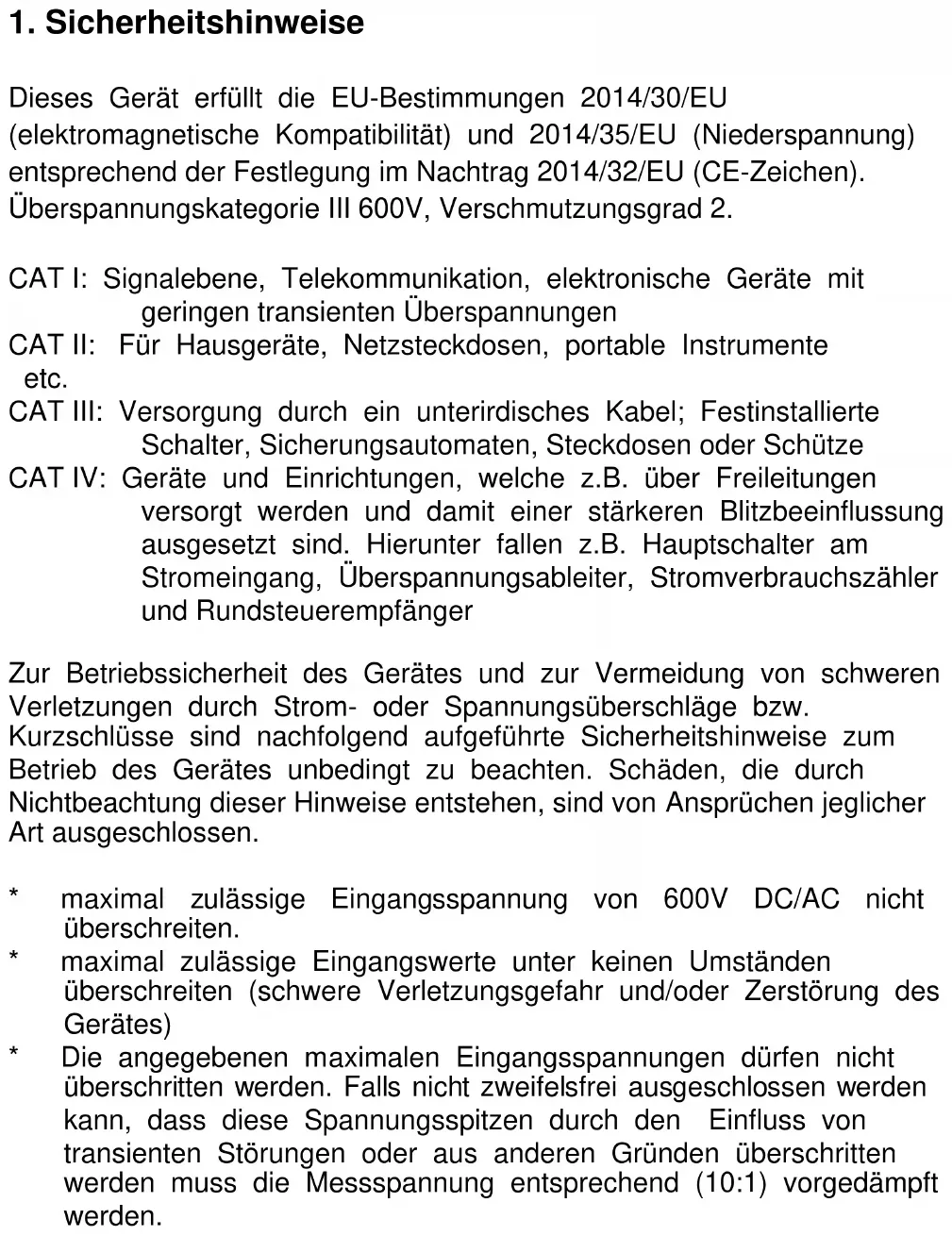

1. Sicherheitshinweise

Dieses Gerät erfüllt die EU-Bestimmungen 2014/30/EU (elektromagnetische Kompatibilität) und 2014/35/EU (Niederspannung) entsprechend der Festlegung im Nachtrag 2014/32/EU (CE-Zeichen). Überspannungskategorie III 600V, Verschmutzungsgrad 2. CAT I: Signalebene, Telekommunikation, elektronische Geräte mit geringen transienten Überspannungen CAT II: Für Hausgeräte, Netzsteckdosen, portable Instrumente etc. CAT III: Versorgung durch ein unterirdisches Kabel; Festinstallierte Schalter, Sicherungsautomaten, Steckdosen oder Schütze CAT IV: Geräte und Einrichtungen, welche z.B. über Freileitungen versorgt werden und damit einer stärkeren Blitzbeeinflussung ausgesetzt sind. Hierunter fallen z.B. Hauptschalter am Stromeingang, Überspannungsableiter, Stromverbrauchszähler und Rundsteuerempfänger Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten. Schäden, die durch Nichtbeachtung dieser Hinweise entstehen, sind von Ansprüchen jeglicher Art ausgeschlossen.

• maximal zulässige Eingangsspannung von 600V DC/AC nicht überschreiten.

• maximal zulässige Eingangswerte unter keinen Umständen überschreiten (schwere Verletzungsgefahr und/oder Zerstörung des Gerätes)

• Die angegebenen maximalen Eingangsspannungen dürfen nicht überschritten werden. Falls nicht zweifelsfrei ausgeschlossen werden kann, dass diese Spannungsspitzen durch den Einfluss von transienten Störungen oder aus anderen Gründen überschritten werden muss die Messspannung entsprechend (10:1) vorgedämpft werden.2

• Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig geschlossen ist.

• Defekte Sicherungen nur mit einer dem Originalwert entsprechenden Sicherung ersetzen. Sicherung oder Sicherungshalter niemals kurzschließen.

• Vor dem Umschalten auf eine andere Messfunktion Prüfleitungen oder Tastkopf von der Messschaltung abkoppeln.

• Keine Spannungsquellen über die mA, A – und COM- Eingänge anlegen. Bei Nichtbeachtung droht Verletzungsgefahr und/oder die Gefahr der Beschädigung des Multimeters.

• Der 10A-Bereich ist durch eine Sicherung abgesichert. Strommessungen nur an Geräten mit entsprechender Absicherung durch Sicherungsautomaten oder Sicherungen (10A oder 2000VA) vornehmen.

• Bei Widerstandsmessungen keine Spannungen anlegen!

• Keine Strommessungen im Spannungsbereich (V/) vornehmen.

• Gerät, Prüfleitungen und sonstiges Zubehör vor Inbetriebnahme auf eventuelle Schäden bzw. blanke oder geknickte Kabel und Drähte überprüfen. Im Zweifelsfalle keine Messungen vornehmen.

• Messarbeiten nur in trockener Kleidung und vorzugsweise in Gummischuhen bzw. auf einer Isoliermatte durchführen.

• Messspitzen der Prüfleitungen nicht berühren.

• Warnhinweise am Gerät unbedingt beachten.

• Drehen Sie während einer Strom- oder Spannungsmessung niemals am Messbereichswahlschalter, da hierdurch das Gerät beschädigt wird.

• Überschreiten Sie bei keiner Messung den eingestellten Messbereich. Sie vermeiden so Beschädigungen des Gerätes.

• Bei unbekannten Messgrößen vor der Messung auf den höchsten Messbereich umschalten.

• Messungen von Spannungen über 35V DC oder 25V AC nur in Übereinstimmung mit den relevanten Sicherheitsbestimmungen vornehmen. Bei höheren Spannungen können besonders gefährliche Stromschläge auftreten.

• Gerät nicht in der Nähe starker magnetischer Felder (Motoren, Transformatoren usw.) betreiben.

• Gerät keinen extremen Temperaturen, direkter Sonnen-einstrahlung, extremer Luftfeuchtigkeit oder Nässe aussetzen.

• Starke Erschütterung vermeiden.

• Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes fernhalten.3

• Vor Aufnahme des Messbetriebes sollte das Gerät auf die Umgebungstemperatur stabilisiert sein (wichtig beim Transport von kalten in warme Räume und umgekehrt)

• Ersetzen Sie die Batterie, sobald das Batteriesymbol „BAT“ aufleuchtet. Mangelnde Batterieleistung kann unpräzise Messergebnisse hervorrufen. Stromschläge und körperliche Schäden können die Folge sein.

• Sollten Sie das Gerät für einen längeren Zeitraum nicht benutzen, entnehmen Sie die Batterie aus dem Batteriefach.

• Säubern Sie das Gehäuse regelmäßig mit einem feuchten Stofftuch und einem milden Reinigungsmittel. Benutzen Sie keine ätzenden Scheuermittel.

• Dieses Gerät ist ausschließlich für Innenanwendungen geeignet.

• Vermeiden Sie jegliche Nähe zu explosiven und entflammbaren Stoffen.

• Öffnen des Gerätes und Wartungs- und Reparaturarbeiten dürfen nur von qualifizierten Service-Technikern durchgeführt werden.

• Gerät nicht mit der Vorderseite auf die Werkbank oder Arbeitsfläche legen, um Beschädigung der Bedienelemente zu vermeiden.

• Gerät nicht mit der Vorderseite auf die Werkbank oder Arbeitsfläche legen, um Beschädigung der Bedienelemente zu vermeiden.

• Keine technischen Veränderungen am Gerät vornehmen.

• - Messgeräte gehören nicht in Kinderhände –

Reinigung des Gerätes: Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur handelsübliche Spülmittel verwenden. Beim Reinigen unbedingt darauf achten, dass keine Flüssigkeit in das Innere des Gerätes gelangt. Dies könnte zu einem Kurzschluss und zur Zerstörung des Gerätes führen.4 1.1. Am Gerät befindliche Hinweise und Symbole 10 A abgesicherter Eingang für Strommessungen im A-Bereich bis max. 10 A AC/DC. Im 10 A- Bereich Messvorgang auf max. 30 Sek. begrenzen, nächste Messung erst nach 15 Minuten vornehmen. Der Eingang ist mit einer Sicherung 10A/600V abgesichert.

Eingang für Strommessungen bis max. 200 mA AC/DC. Der Eingang ist mit einer Sicherung (0,2 A/600 V) abgesichert.

Achtung! Entsprechende(n) Abschnitt(e) in der Bedienungsanleitung beachten. Nichtbeachtung birgt Verletzungsgefahr und/oder die Gefahr der Beschädigung des Gerätes.

max. zulässige Spannungsdifferenz von 600 V zwischen COM-/ V-/ bzw. Ohm-Eingang und Erde aus Sicherheitsgründen nicht überschreiten.

max. zulässige Eingangswerte: 600 V DC/AC

Mögliche Gefahrenquelle. Sicherheitsvorschriften unbedingt beachten. Bei Nichtbeachtung besteht u. U. Verletzungs- oder Lebensgefahr und/oder die Gefahr der Beschädigung des Gerätes.

Gefährlich hohe Spannung zwischen den Eingängen. Extreme Vorsicht bei der Messung. Eingänge und Messspitzen nicht berühren.

Doppelt isoliert (Schutzklasse II) CAT III Überspannungskategorie III

WARNING5 1.2. Maximal zulässige Eingangswerte Messfunktion Eingangsbuchsen max. zulässige Eingangsspannung bzw. -strom V DC

Das Multimeter ist universell einsetzbar, handlich mit robustem Gehäuse und ideal für den “Service-Alltag” von Technikern. Es liefert unter normalen Bedingungen exakte Messergebnisse über einen Zeitraum von vielen Jahren. Folgende Eigenschaften erleichtern die Arbeit mit diesem Gerät:

• Messwert-Haltefunktion DATA HOLD zum Einfrieren eines Messwertes in der Anzeige, um diesen später unter günstigeren Bedingungen ablesen zu können.

• Automatische Polaritätsumschaltung

• Überlast- und Überspannungsschutz

• Hintergrundbeleuchtung

• Batteriezustandsanzeige leuchtet im Anzeigefeld bei unzureichender Batteriespannung

• Summer ertönt zur Warnung bei Überlast, bei Durchgangsprüfungen und Bereichswahl

• Abschaltautomatik6 2.1. Technische Daten Anzeige 3 ½-stellige 38 mm LCD-Anzeige mit automatischer Polariätsumschaltung, max. Anzeige: 1999 Überbereichsanzeige Anzeige von "OL" Batteriezustandsanzeige Batteriesymbol „BAT“ leuchtet bei ungenügender Batteriespannung Messfolge 2 x pro Sekunde, nominal Abschaltautomatik nach 15 Minuten Betriebstemperaturbereich 0...50°C (32 ... 122°F) Lagertemperaturbereich -20...+60° C (-4 ... +140°F) Temperaturbereich für angegebene Genauigkeit 18...28° C; < 70% RH Spannungsversorgung 9 V Blockbatterie (Neda 1604 oder gleichwertige Batterie) Abmessungen (B x H x T) 92 x 195 x 38 mm Gewicht 380 g mitgeliefertes Zubehör Prüfleitungen, Batterie, Temperaturadapter, Temperaturfühler Bedienungsanleitung7

3. Messfunktionen und - Bereiche

3.1. Gleichspannungsmessungen Bereich Auflösung Genauigkeit 200 mV 100 µV

(15 Sek. im 200 mV-Bereich) 600 V DC/AC eff in allen anderen Bereichen 3.2. Wechselspannungsmessungen Bereich Auflösung Genauigkeit 2 V 1 mV

+/- 1,0% v.M. + 3 St. 20 V 10 mV 200 V 100 mV 600 V 1 V +/- 1,2% v.M. + 5 St. Eingangswiderstand: 10 M Frequenzbereich: 50 ... 100 Hz Überlastschutz: 600V DC/AC eff in allen Bereichen 3.3. Gleichstrommessungen Bereich Auflösung Genauigkeit 2 mA 1 µA 1,0% v.M.+ 3 St. 20 mA 10 µA 1,5% v.M.+ 3 St. 200 mA 100 µA 10 A 10 mA 2,5% v.M.+ 10 St. Überlastschutz: 0,2 A / 600 V Sicherung im mA-Eingang (Schmelzsicherung) 10 A / 600 V Sicherung im 10 A-Eingang (Schmelzsicherung) 10 A für max. 30 Sek.8 3.4. Wechselstrommessungen Bereich Auflösung Genauigkeit 2 mA 1 µA +/- 1,2% v.M. + 3 St. 200 mA 100 µA +/- 2% v.M. + 3 St. 10 A 10 mA +/- 3% v.M. + 10 St. Frequenzbereich: 50 ... 100 Hz Überlastschutz: 0,2 A / 600 V Sicherung im mA-Eingang (Schmelzsicherung) 10 A / 600 V Sicherung im 10 A-Eingang (Schmelzsicherung) 10 A für max. 30 Sek. 3.5. Widerstandsmessungen Bereich Auflösung Genauigkeit

2 M 1 k 20 M 10 k +/- 2,0% v.M. + 5 St. Überlastschutz: 250 V DC/AC eff 3.6. Frequenzmessungen Bereich Auflösung Genauigkeit 20 kHz 10 mHz +/- 1,5% v.M. + 5 St. Empfindlichkeit: 0,2 V eff ... 10 V eff Eingangsspannung: 250 V DC/AC eff 3.7. Kapazitätsmessungen Bereich Auflösung Genauigkeit 2 nF 1 pF 4% v.M.+ 10 St. 20 nF 10 pF

4% v.M.+ 3 St. 200 nF 0,1 nF 2 µF 1 nF 200 µF 0,1 µF <100µF: 10% v.M. + 5 St. >100µF: Nicht spezifiziert Überlastschutz: 250 V DC/AC eff9 3.8. Temperaturmessungen Bereich Auflösung Genauigkeit -20 ... + 760°C 1°C 3% v.M.+ 3 St. -4 ... + 1400°F 1°F Sensor: Typ-K Temperaturfühler

3.9. Dioden Testfunktion Bereich Auflösung Genauigkeit Test- strom Leerlauf- spannung 2 V 1 mV 1,5% v.M. +3 St. 1,0 mA 2,8 V DC typisch

3.10. Durchgangsprüfung Ein Summer ertönt bei weniger als 50 . Teststrom: < 0,3 mA Überlastschutz: 250 V DC/AC eff10 4.Bedienelemente und Anschlüsse am Gerät

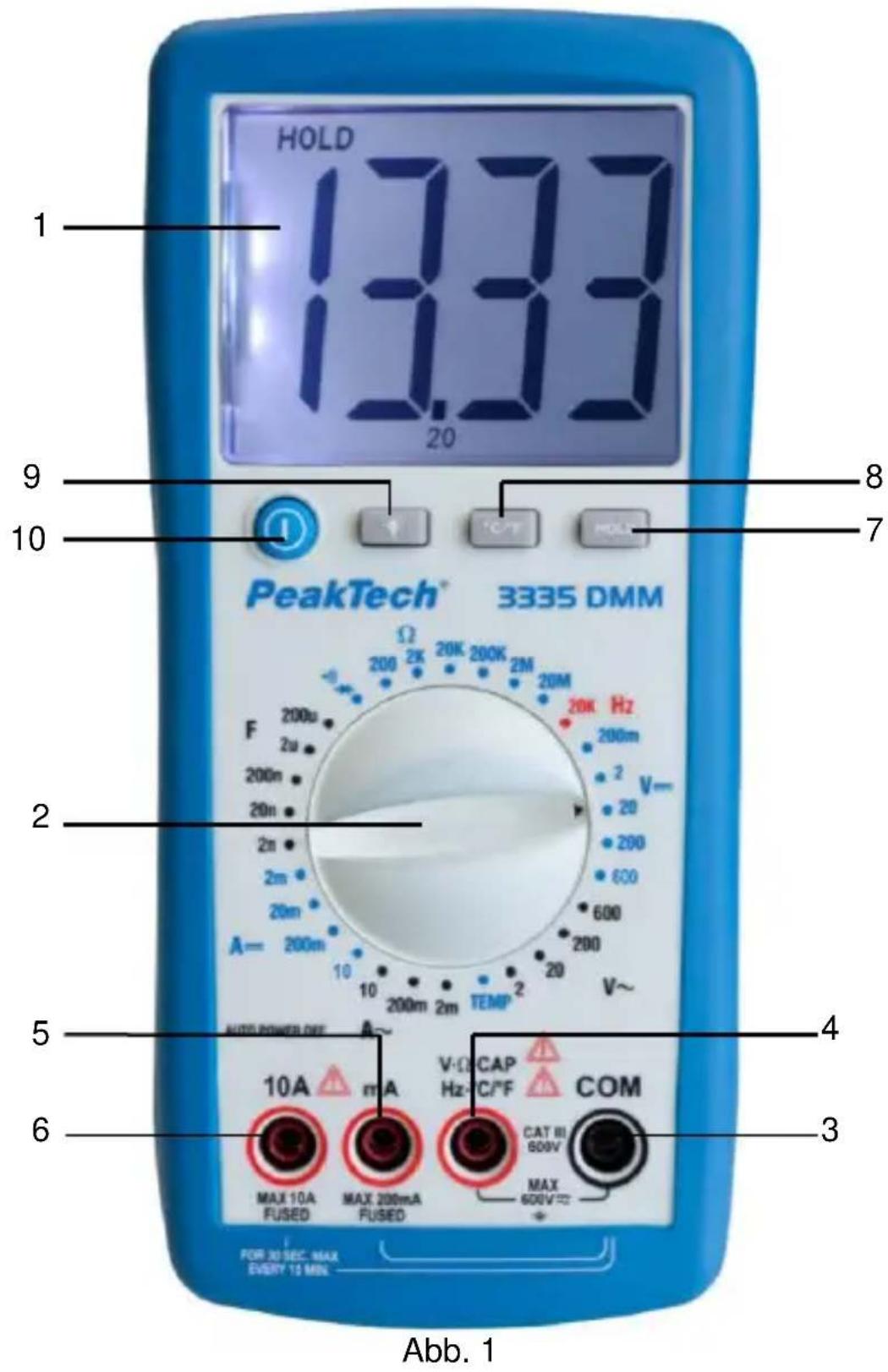

(1) 3 ½ stelliges LCD-Display mit Hintergrundbeleuchtung (2) Funktions-/Bereichswahlschalter (3) COM-Eingangsbuchse (4) V//CAP/Hz/Temp-Eingangsbuchse (5) mA-Eingangsbuchse (6) 10 A-Eingangsbuchse (7) Data-Hold Taste (8) °C/°F-Taste (9) Hintergrundbeleuchtungstaste (10) Ein/Aus-Taste

4.1. Beschreibung (1) LCD-Anzeige Die LCD-Anzeige dient der digitalen Messwertanzeige mit automatischer Polaritätswahl und Kommaplatzierung. Die maximale Anzeige beträgt 1999. Bei Überschreitung der max. Anzeigekapazität von 1999 erscheint in der Digitalanzeige das Überlaufsymbol “OL“. (2) Funktions-Bereichswahlschalter Zur Anwahl der gewünschten Messfunktion in die entsprechende Stellung drehen. (3) COM-Eingang Zum Anschluss der schwarzen Prüfleitung (alle Messfunktionen) (4) V//Cap/Hz/Temp. - Eingang Zum Anschluss der roten Prüfleitung bei Spannungs-, Widerstands-, Frequenzmessungen, sowie für die Messfunktionen Diodentest und Durchgangsprüfungen. (5) mA-Eingang Zum Anschluss der roten Prüfleitung bei AC/DC-Strommessungen im mA- Bereich bis max. 200 mA (Funktions-/Bereichswahlschalter in Stellung “mA”).12 (6) 10 A-Eingang Zum Anschluss der roten Prüfleitung bei AC/DC-Strommessungen bis max. 10 A (Funktions-/Bereichswahlschalter in Stellung “10 A”) (7) Data-Hold-Funktion Die Data-Hold-Funktion ermöglicht das "Einfrieren" eines Messwertes zum späteren Ablesen in der LCD. Zur Aktivierung der Data-Hold-Funktion, HOLD-Taste drücken, bis das Symbol "HOLD" im Anzeigefeld erscheint. (8) °C/°F - Taste Die °C/°F-Taste wird für die Umschaltung zwischen °C und °F bei Temperaturmessungen benutzt. (9) Hintergrundbeleuchtung Die Hintergrundbeleuchtung dient zum besseren Ablesen des Messwertes bei ungünstigen Lichtverhältnissen. (10) Ein/Aus - Taste Zum Ein- und Ausschalten des Gerätes13

5. Vorbereitung zur Inbetriebnahme

5.1. Anschluss der Prüfleitungen ACHTUNG! Hinweis zur Benutzung der beiliegenden Sicherheitsprüfleitungen entsprechend der Norm IEC / EN 61010-031:2015: Messungen im Bereich der Überspannungskategorie CAT I oder CAT II können mit Prüfleitungen ohne Schutzkappen mit einer bis zu 18mm langen, berührbaren und metallischen Prüfspitze durchgeführt werden, während bei Messungen im Bereich der Überspannungskategorie CAT III oder CAT IV nur Prüfleitungen mit aufgesetzten Schutzkappen, bedruckt mit CAT III/CAT IV, einzusetzen sind und somit der berührbare und leitfähige Teil der Prüfspitzen nur noch max. 4mm lang ist. Die dem Gerät beiliegenden Prüfleitungen sind für Messungen bis maximal 1200 V geeignet. Das Messen von hohen Spannungen sollte nur mit äußerster Vorsicht und nur in Anwesenheit einer in Erster Hilfe ausgebildeten Person stattfinden. Achtung! Obwohl die Prüfleitungen für Spannungen bis 1200 V geeignet sind, beträgt die maximal zulässige Eingangsspannung des Gerätes 600V DC/AC und darf aus Sicherheitsgründen nicht überschritten werden. Die maximal zulässige Spannungsdifferenz zwischen dem COM-Eingang und Erde beträgt 600 V DC/AC. Bei größeren Spannungsdifferenzen besteht Verletzungsgefahr durch elektrischen Schlag und/oder die Gefahr der Beschädigung des Messgerätes.

5.2. Universal-Aufstellbügel Das Gerät ist zur Schrägstellung auf einem Arbeitstisch mit einem Standbügel an der Rückseite versehen. Zum Schrägstellen, Standbügel am unteren Ende greifen und nach außen ziehen.14

6.1. Gleich- und Wechselspannungsmessungen Phantomwerte In niedrigen DC- und AC Spannungsbereichen und nicht angeschlossenen und somit offenen Eingängen zeigt die LCD-Anzeige sogenannte Phantomwerte, d. h. nicht “000” an. Dieses ist normal und stellt keinen Defekt des Gerätes dar. Dieser “wandernde” Effekt der Anzeige ist in der hohen Empfindlichkeit des Gerätes begründet. Ein Kurzschließen der Messkabel/Eingänge hebt diesen Effekt auf und die Anzeige zeigt “000” bzw. bei Anschluss der Messleitungen wird der richtige Messwert angezeigt. Warnung! Maximal zulässige Eingangsspannung von 600 V DC/AC nicht überschreiten. Bei Überschreitung besteht die Gefahr schwerer Verletzungen durch Stromschlag und/oder die Gefahr der Beschädigung des Gerätes.

1. Funktions-/Bereichswahlschalter in die für Gleich- oder

Wechselspannungsmessung erforderliche Stellung drehen. Bei unbekannten Messwerten, mit dem höchsten Messbereich beginnen und ggf. auf einen niedrigeren Bereich herunterschalten.

2. Rote Prüfleitung an den V//CAP/Hz/Temp.-Eingang und schwarze

Prüfleitung an den COM-Eingang anschließen.

3. Prüfleitungen über die zu messende Schaltung bzw. das zu messende

Bauteil anlegen. Warnung! Wenn die Prüfleitungen an eine Netzsteckdose angelegt werden, auf keinen Fall den Funktions-/Bereichswahlschalter auf einen anderen Messbereich einstellen. Dies könnte zur Zerstörung der internen Schaltung des Gerätes und schweren Verletzungen führen.15 6.2. Gleich- und Wechselstrommessungen Warnung!

• Keine Spannung direkt über die Anschlüsse legen. Das Gerät darf nur in Reihe mit der zu messenden Schaltung angeschlossen sein.

• Der 10 A-Eingang ist mit einer entsprechenden Sicherung abgesichert. Bei Anschluss einer Spannungsquelle an diesen Eingang besteht Verletzungsgefahr und die Gefahr der Zerstörung des Gerätes. Zur Durchführung von Strommessungen, zu messende Schaltung unterbrechen und Prüfleitungen an zwei Anschlusspunkte anlegen. Niemals die Prüfleitungen parallel über eine Spannungsquelle anlegen. Dies kann zu einem Ansprechen der Sicherung und Zerstörung der zu prüfenden Schaltung führen. Hinweis: Der maximale Eingangsstrom beträgt 200 mA und 10 A, abhängig von der benutzen Eingangsbuchse. Bei Überschreiten des maximal zulässigen Wertes, spricht die Sicherung an und muss ausgewechselt werden.

1. Erforderlichen Messbereich mit dem Funktions-/Bereichs-

wahlschalter wählen. Bei ungekanntem Messwert aus Sicherheitsgründen Prüfleitungen an den 10 A-Eingang anschließen und Funktions-/Bereichswahlschalter in Stellung 10 A drehen. Bei entsprechender Anzeige ggf. auf einen niedrigeren Messbereich umschalten.

2. Rote Prüfleitung an mA- bzw. 10 A-Buchse und schwarze

Prüfleitung an COM-Buchse anschließen.

3. Prüfleitungen in Reihe zur Messschaltung anschließen und Messwert

in der LCD-Anzeige ablesen. Hinweis: Bei Gleichstrommessungen zeigt das Symbol - vor dem Messwert einen negativen Wert an.16 6.3. Widerstandsmessungen Warnung!

• Nach Umschaltung des Multimeters auf die Widerstands- messfunktion, angeschlossene Prüfleitungen nicht über eine Spannungsquelle anlegen.

• Widerstandsmessungen nur an spannungsfreien Schaltungen bzw. Bauteilen vornehmen und alle Kondensatoren entladen!

1. Mit dem Funktions-/Bereichswahlschalter entsprechenden

Widerstandsbereich wählen.

2. Rote Prüfleitung an den V//CAP/Hz/Temp.-Eingang und schwarze

Prüfleitung an den COM-Eingang anschließen.

3. Prüfleitungen über die zu messende Schaltung bzw. das zu

messende Bauteil anlegen. Hinweise:

• Bei Überschreitung des Messbereiches leuchtet in der LCD- Anzeige das Überlaufsymbol “OL“ auf.

• Der Eigenwiderstand der Prüfleitungen kann bei Messungen von kleinen Widerständen (200 -Bereich) die Genauigkeit der Messung negativ beeinträchtigen. Der Eigenwiderstand üblicher Prüfleitungen liegt zwischen 0,2...1. Zur genauen Bestimmung des Eigenwiderstandes, Prüfleitungen an die Eingangsbuchsen des Multimeters anschließen und Messspitzen kurzschließen. Der angezeigte Messwert entspricht dem Eigenwiderstand der Prüfleitungen.

• Bei Widerstandsmessungen von 1 M und höher benötigt die Anzeige einige Sekunden zur Stabilisierung.17 6.4. Frequenzmessungen Warnung! Keine Messungen an Schaltungen mit Spannungen über 250 V AC eff durchführen. Bei Überschreitung dieses Spannungswertes besteht die Gefahr schwerer Verletzungen durch Stromschlag und/oder die Gefahr der Beschädigung des Gerätes.

1. Funktions-/Bereichswahlschalter in die 20 kHz-Stellung drehen.

2. Rote Prüfleitung an den V//CAP/Hz/Temp.-Eingang und

schwarze Prüfleitung an den COM-Eingang anschließen.

3. Prüfleitung über die zu messende Schaltung bzw. das zu messende

Bauteil anlegen und Frequenz in der LCD-Anzeige ablesen. Für genaue Frequenzmessungen wird eine Messleitung mit BNC- Anschlüssen empfohlen. Warnung! Bei Messungen an Netzsteckdosen, Stellung des Funktionswahlschalters nicht verändern. Es besteht sonst Verletzungsgefahr und/oder die Gefahr der Beschädigung des Gerätes.

6.5. Kapazitätsmessungen Warnung ! Angeschlossene Prüfleitungen nicht über eine Spannungsquelle anlegen. Kondensatoren vor der Messung immer entladen.

1. Funktions-/Bereichswahlschalter in den Kapazitätsbereich stellen

2. Rote Prüfleitung an den V//CAP/Hz/Temp.-Eingang und schwarze

Prüfleitung an den COM-Eingang anschließen.

3. Prüfleitungen über den zu messenden Kondensator anlegen und

Messwert in der LCD-Anzeige ablesen.18 6.6. Temperaturmessung Warnung ! Angeschlossene Prüfleitung nicht über eine Spannungsquelle anlegen.

1. Funktionswahlschalter in Stellung °C/°F stellen.

2. Die Taste °C/°F (8) dient zur Umschaltung zwischen °C/°F.

3. Temperaturadapter über die Eingangsbuchsen V//CAP/Hz/°C/°F

und COM anschließen.

4. Temperaturfühler an den Temperaturadapter anschließen.

5. Messwert in der LCD-Anzeige ablesen.

6.7. Durchgangsprüfung Warnung! Nach Umschaltung des Multimeters auf die Diodentestfunktion, angeschlossene Prüfleitungen nicht über eine Spannungsquelle anlegen.

1. Funktions-/Bereichswahlschalter in Stellung /●))) drehen

2. Rote Prüfleitung an den V//CAP/Hz/°C/°F -Eingang und schwarze

Prüfleitung an den COM-Eingang des Gerätes anschließen.

3. Zu messende Schaltung spannungslos schalten.

4. Prüfleitungen über das zu messende Bauteil bzw. die zu messende

Schaltung anlegen. Bei Widerständen unter 50 (Bauteil durchgängig) ertönt ein akustisches Signal. Achtung! Unter keinen Umständen Durchgangsprüfungen an spannungs-führenden Bauteilen oder Schaltungen vornehmen.19 6.8. Diodentest Warnung! Nach Umschaltung des Multimeters auf die Diodentestfunktion, angeschlossene Prüfleitungen nicht über eine Spannungsquelle anlegen. Diese Funktion ermöglicht die Überprüfung von Dioden und anderen Halbleitern auf Durchlässigkeit und Kurzschlüsse. Ebenfalls erlaubt diese Funktion die Durchlassspannung von Dioden zu ermitteln.

1. Funktions-/Bereichswahlschalter in Stellung Diodentest drehen.

2. Rote Prüfleitung an den V//CAP/Hz/°C/°F-Eingang und schwarze

Prüfleitung an den COM-Eingang anschließen.

3. Prüfleitungen über die zu prüfende Diode anlegen und Messwert

in der LCD-Anzeige ablesen. Hinweise:

• Wenn in der LCD-Anzeige ein Messwert angezeigt wird, z. B. 0.2 bei einer Germaniumdiode oder 0.5 bei einer Siliziumdiode, Polung der Prüfleitungen ändern. Wird Überlauf angezeigt, ist die Diode durchgängig und in Ordnung. Der angezeigte Wert entspricht dem Durchlasswiderstand des Bauteils (bis zu 2.0 V).

• Bei Überlaufanzeige im Display ist die Diode defekt oder die Prüfleitungen sind falsch gepolt. Wird in der Anzeige ein Wert angezeigt, ist die Diode durchgängig und in Ordnung. Der angezeigte Wert entspricht dem Durchlasswiderstand des Bauteils (bis zu 2.0 V).

• Wird ein Wert sowohl vor als auch nach dem Vertauschen der Polarität angezeigt, ist das Bauteil kurzgeschlossen und defekt.20

7. Wartung des Gerätes

7.1. Auswechseln der Batterie Bei ungenügender Batteriespannung leuchtet das Batteriesymbol auf. Die Batterie ist dann baldmöglichst auszuwechseln Achtung! Vor Abnahme des Batteriefachdeckels unbedingt alle Prüfleitungen von den Eingängen des Multimeters abziehen und Gerät ausschalten. Zum Auswechseln der Batterie wie beschrieben vorgehen:

1. Gerät ausschalten und alle Prüfleitungen von der Messschaltung

bzw. den Eingängen des Multimeters abziehen.

2. 2 Schrauben im Batteriefachdeckel mit einem geeigneten

Schraubendreher lösen und Batteriefachdeckel abnehmen.

3. Verbrauchte Batterie aus dem Batteriefach entfernen.

4. Neue Batterie in das Batteriefach einlegen.

5. Batteriefachdeckel wieder aufsetzen und mit den 2 Schrauben

befestigen. Achtung! Verbrauchte Batterien ordnungsgemäß entsorgen. Verbrauchte Batterien sind Sondermüll und müssen in die dafür vorgesehenen Sammelbehälter gegeben werden. Achtung! Gerät nicht mit offenem Batteriefach benutzen! Hinweis: Niemals eine defekte oder verbrauchte Batterie im Messgerät belassen. Auch auslaufsichere Batterien können Beschädigungen durch auslaufende Batteriechemikalien verursachen. Ebenso sollte bei längerem Nichtgebrauch des Gerätes die Batterie aus dem Batteriefach entfernt werden.21 Gesetzlich vorgeschriebene Hinweise zur Batterieverordnung Im Lieferumfang vieler Geräte befinden sich Batterien, die z. B. zum Betrieb von Fernbedienungen dienen. Auch in den Geräten selbst können Batterien oder Akkus fest eingebaut sein. Im Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus sind wir als Importeur gemäß Batterieverordnung verpflichtet, unsere Kunden auf folgendes hinzuweisen: Bitte entsorgen Sie Altbatterien, wie vom Gesetzgeber - die Entsorgung im Hausmüll ist laut Batterieverordnung ausdrücklich verboten-, an einer kommunalen Sammelstelle oder geben Sie sie im Handel vor Ort kostenlos ab. Von uns erhaltene Batterien können Sie nach Gebrauch bei uns unter der auf der letzten Seite angegeben Adresse unentgeltlich zurückgeben oder ausreichend frankiert per Post an uns zurücksenden. Batterien, die Schadstoffe enthalten, sind mit dem Symbol einer durchgekreuzten Mülltonne gekennzeichnet, ähnlich dem Symbol in der Abbildung links. Unter dem Mülltonnensymbol befindet sich die chemische Bezeichnung des Schadstoffes z. B. „CD“ für Cadmium, „Pb“ steht für Blei und „Hg“ für Quecksilber. Weitere Hinweise zur Batterieverordnung finden Sie beim Bundesministerium für Umwelt, Naturschutz und Reaktorsicherheit.22 7.2. Auswechseln der Sicherung Achtung! Vor Abnahme der Rückwand zum Auswechseln der Sicherung Multimeter ausschalten und alle Prüfleitungen von den Eingängen abziehen. Defekte Sicherung nur mit einer dem Originalwert und Abmessungen entsprechenden Sicherung ersetzen. F1 200 mA / 600 V F; 5x20mm F2 10 A / 600 V F; 6,3x32mm Die Abnahme der Rückwand und das Auswechseln der Sicherungen darf nur durch qualifiziertes Fachpersonal erfolgen. Zum Auswechseln der Sicherung wie folgt verfahren:

1. Multimeter ausschalten und alle Prüfleitungen von den

2. Die 5 Schrauben im Gehäuseunterteil lösen und Unterteil abziehen.

3. Defekte Sicherung entfernen und neue Sicherung gleichen

Anschlusswertes und Abmessungen in den Sicherungshalter einsetzen. Beim Einsetzen darauf achten, dass die Sicherung mittig im Sicherungshalter zu liegen kommt.

4. Unterteil wieder auflegen und mit den 5 Schrauben befestigen. Keine

Messungen bei abgenommenem Gehäuse vornehmen!23 7.3. Allgemeine Hinweise Das Multimeter ist ein Präzisionsmessgerät und entsprechend vorsichtig zu behandeln. Eine Modifizierung oder Veränderung der internen Schaltkreise ist nicht gestattet. Wartungs- und Reparaturarbeiten am Gerät dürfen nur von qualifizierten Fachkräften vorgenommen werden! Für eine lange Lebensdauer empfiehlt sich ein sorgfältiger Umgang mit dem Messgerät und die Durchführung bzw. Beachtung folgender Maßnahmen und Punkte:

• Gerät trocken halten. Wird es dennoch einmal feucht oder nass, sofort trocken reiben.

• Genaue Messergebnisse sind nur bei sorgfältiger Behandlung und Pflege des Gerätes gewährleistet.

ACHTUNG Modifizierung der internen Schaltkreise oder Änderungen am Aussehen oder der Bestückung des Multimeters, haben den automatischen Verlust der Herstellergarantie zur Folge.24 Alle Rechte, auch die der Übersetzung, des Nachdruckes und der Vervielfältigung dieser Anleitung oder Teilen daraus, vorbehalten. Reproduktionen jeder Art (Fotokopie, Mikrofilm oder ein anderes Verfahren) nur mit schriftlicher Genehmigung des Herausgebers gestattet. Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen.25
