Produkttyp	Digitalmultimeter
Marke	PeakTech
Modell	3360
Kategorie	Multimeter
Abmessungen (L x H x T)	85 x 185 x 55 mm
Gewicht	Ca. 400 g
Stromversorgung	9 V Batterie (NEDA 1604)
Display	LCD 40000 Counts, Hintergrundbeleuchtung, 42-Segment-Balkenanzeige
Max. AC/DC Spannung	1000 V
Max. AC/DC Strom	10 A (20 A max. 10 s alle 15 min)
Max. Widerstand	40 MΩ
Max. Kapazität	40 mF
Max. Frequenz	100 MHz
Temperatur	-50 bis +1000 °C
Sonderfunktionen	True RMS, Data Hold, Relative, Min/Max, Peak, 4-20mA%, Auto-Ausschaltung (deaktivierbar)
Sicherheit	CAT III 1000 V, CAT IV 600 V, doppelte Isolierung, IP67
Mitgeliefertes Zubehör	Messleitungen, Thermoelement K, Adapter, Tasche, Batterie
Wartung	Mit einem feuchten Tuch und mildem Reinigungsmittel reinigen; Lösungsmittel vermeiden

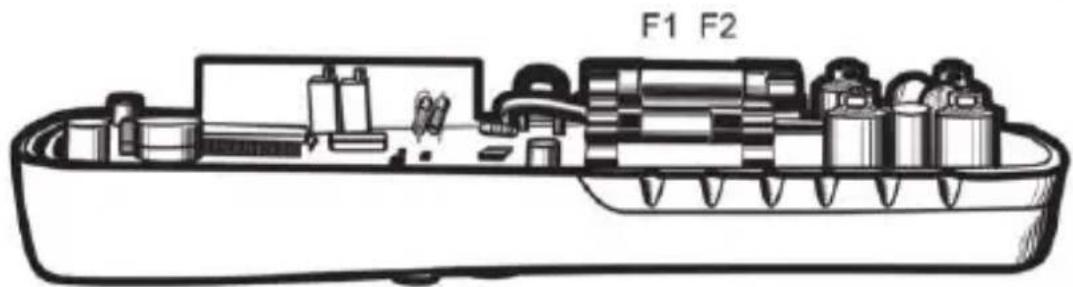

Reparierbarkeit	Austausch Sicherung (500 mA/1000 V und 10 A/1000 V) und Batterie
Betriebstemperatur	5 bis 40 °C
Max. Luftfeuchtigkeit	< 80%

Häufig gestellte Fragen - 3360 PeakTech

Wie wird eine Gleichspannungsmessung durchgeführt?

Stellen Sie den Funktionsschalter auf Position V. Drücken Sie MODE, bis DC angezeigt wird. Schließen Sie das schwarze Messkabel an die COM-Buchse und das rote an die V/Ω-Buchse. Berühren Sie mit den Prüfspitzen die Testpunkte im Stromkreis. Lesen Sie den Wert und die Polarität auf dem Display ab.

Wie wird die Haltefunktion verwendet?

Führen Sie eine Messung durch, drücken Sie dann die Taste HOLD, um die Anzeige einzufrieren. Das Symbol HOLD erscheint. Drücken Sie erneut, um zum normalen Modus zurückzukehren.

Wie wird die Batterie ersetzt?

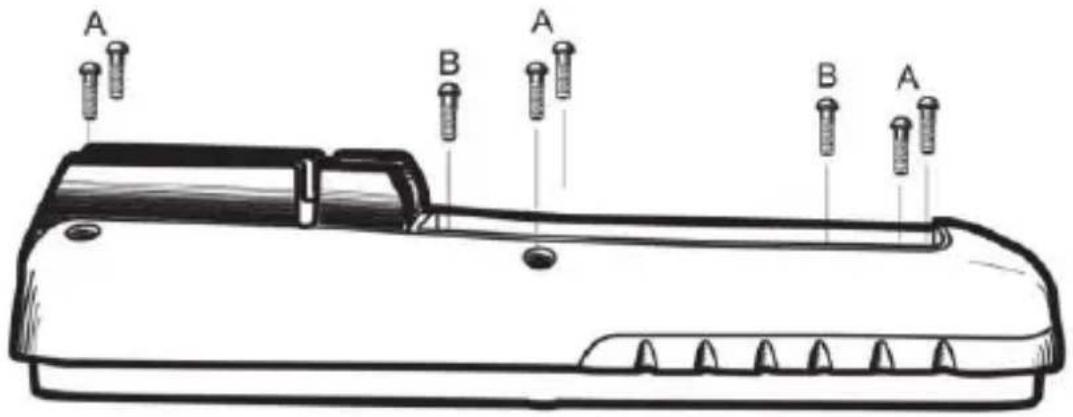

Schalten Sie das Gerät aus und trennen Sie die Messleitungen. Lösen Sie die Schrauben des Batteriefachdeckels (2 Schrauben). Ersetzen Sie die alte Batterie durch eine neue 9 V (NEDA 1604). Schließen Sie den Deckel. Verwenden Sie das Gerät niemals, wenn das Gehäuse nicht vollständig geschlossen ist.

Was bedeutet die Anzeige 'OL'?

OL bedeutet Überlast. Der gemessene Wert übersteigt den gewählten Bereich. Wechseln Sie zu einem höheren Bereich oder verwenden Sie ggf. einen Tastkopf mit Teilung.

Wie wird die Auto-Abschaltung deaktiviert?

Halten Sie die MODE-Taste gedrückt, während Sie das Gerät einschalten. Das Display zeigt APO d. Um es zu reaktivieren, schalten Sie es aus und wieder normal ein. Diese Funktion ist nur beim Modell 3360 verfügbar.

Wie wird ein hoher Strom (bis 10 A) gemessen?

Stellen Sie den Schalter auf Position 10A. Schließen Sie das rote Messkabel an die 10A-Buchse und das schwarze an COM. Unterbrechen Sie den Stromkreis und schließen Sie das Multimeter in Reihe an. Überschreiten Sie nicht 10 A Dauerstrom (20 A max. 10 Sekunden).

Wie wird eine Diode getestet?

Stellen Sie den Schalter auf Position Ω (Diode). Drücken Sie MODE, bis das Diodensymbol erscheint. Schließen Sie das rote Kabel an V/Ω und das schwarze an COM. Berühren Sie die Diode: ein Messwert zeigt die Durchlassspannung an; tauschen Sie die Spitzen: Wenn OL angezeigt wird, ist die Diode in Ordnung. Wenn beide Messwerte niedrig oder Null sind, ist die Diode kurzgeschlossen.

Wie wird die Temperaturmessfunktion verwendet?

Schließen Sie den Temperaturadapter an die Eingangsbuchsen an. Stecken Sie das Thermoelement K unter Beachtung der Polarität in den Adapter. Stellen Sie den Schalter auf °C/°F (über MODE). Berühren Sie den Messfühler am zu messenden Objekt. Warten Sie ca. 30 Sekunden bis zur Stabilisierung des Messwerts.

Was tun, wenn das Gerät nichts anzeigt?

Überprüfen Sie, ob die Batterie vorhanden und richtig angeschlossen ist. Kontrollieren Sie ihren Zustand (ersetzen Sie sie ggf.). Überprüfen Sie die Sicherungen: Öffnen Sie das Batteriefach und das rückwärtige Gehäuse (6 Schrauben), um die Sicherungen 500 mA/1000 V und 10 A/1000 V zu inspizieren. Ersetzen Sie defekte Sicherungen.

Wie wird das Multimeter gereinigt?

Verwenden Sie ein leicht feuchtes, weiches Tuch mit mildem Reinigungsmittel. Verwenden Sie niemals scheuernde Mittel oder Lösungsmittel. Achten Sie darauf, dass keine Feuchtigkeit ins Innere gelangt. Nach der Reinigung abwischen.

BEDIENUNGSANLEITUNG 3360 PeakTech

Unser Wert ist messbar...

PeakTech® 3355 / 3360

Bedienungsanleitung / operation manual / Mode d'emploi / Istruzioni per l'uso / Manual de instrucciones

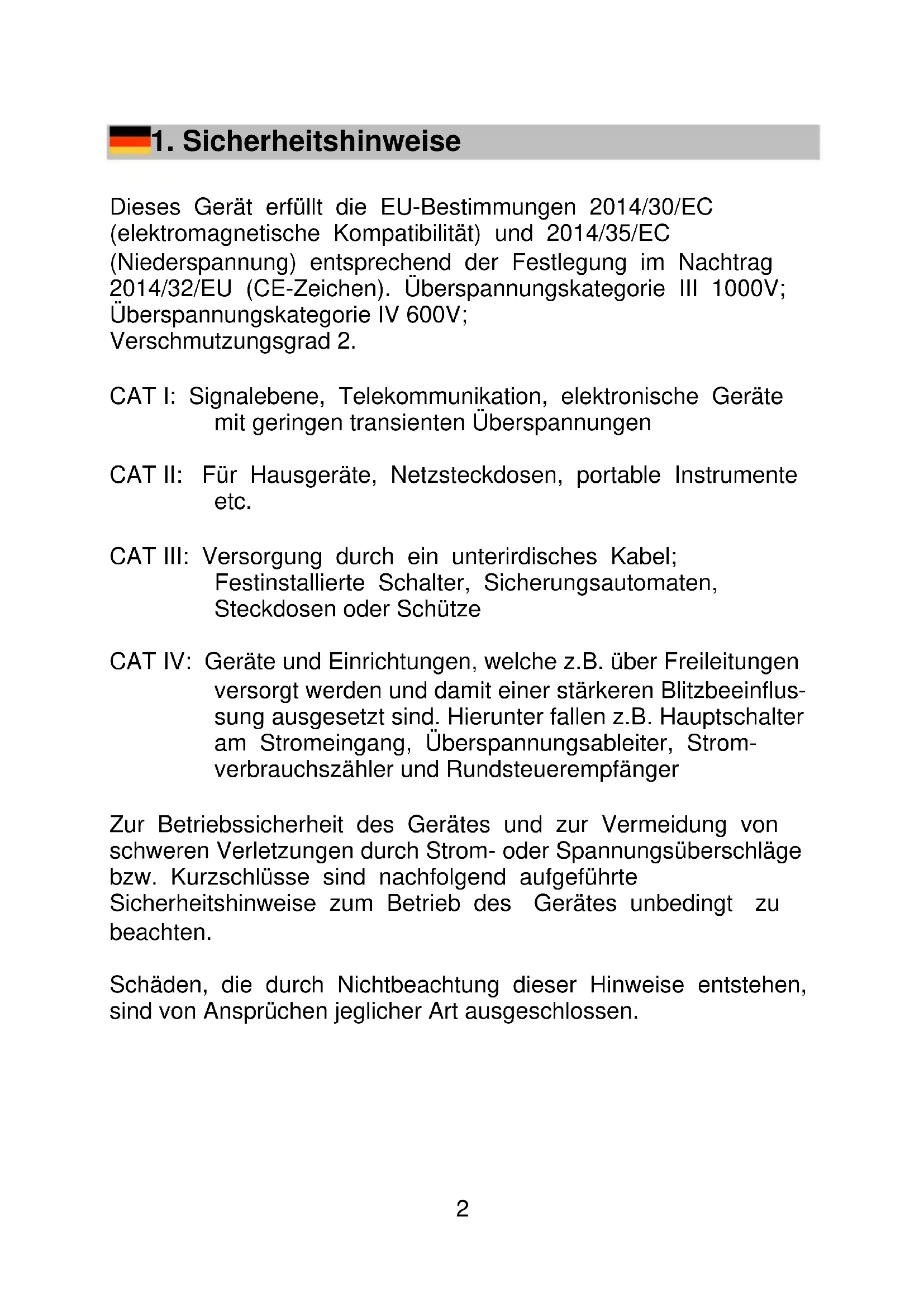

1. Sicherheitshinweise

Dieses Gerät erfüllt die EU-Bestimmungen 2014/30/EC (electromagnetische Kompatibilität) und 2014/35/EC (Niederspannung) entsprechend der Festlegung im Nachtrag 2014/32/EU (CE-Zeichen). Überspannungskategorie III 1000V; Überspannungskategorie IV 600V; Verschmutzungsgrad 2.

CAT I: Signalebene, Telekommunikation, elektronische Geräte mit geringen transienten Überspannungen
CAT II: Für Hausgeräte, Netzsteckdosen, portable Instrumente etc.
CAT III: Versorgung durch ein unterirdisches Kabel; Festinstallierte Schalter, Sicherungsautomaten, Steckdosen oder Schütze
CAT IV: Geräte und Einrichtungen, welche z.B. über Freileitungen versorgt werden und damit einer stärkeren Blitzbeeinflussung ausgesetzt sind. Hierunter fallen z.B. Hauptschalter am Stromeingang, Überspannungsableiter, Stromverbrauchszähler und Rundsteuerempfänger

Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten.

Schaden, die durch Nichtbeachtung dieser Hinweise entstehen, sind von Anspruchen jeglicher Art ausgeschlossen.

• Dieses Gerätarf nicht in hochenergetischen Schaltungen verwendet werden, es ist geeignet für Messungen in Anlagen der Überspannungskategorie III.
• Maximal zulässige Eingangsspannung von 1000V DC / AC nicht überschreiben.
• Maximal zulässige Eingangswerte unter keinen Umständen überschreiben (schwere Verletzungsgefahr und/oder Zerstörung des Gerätes)
• Die angegebenen maximalen Eingangsspannungen dürfen nicht überschritten werden. Falls nicht zweifelsfrei ausgeschlossen werden kann, dass diese Spannungsspitzen durch den Einfluss von transienten Störungen oder aus anderen Gründen überschritten werden muss die Messspannung entsprechend (10:1) vorgedämpft werden.
• Nehmen Sie das Gerät nie in Betrieb, wenn es nicht vollig geschlossen ist.
• Defekte Sicherungen nur mit einer dem Originalwert entsprechenden Sicherung ersetzen. Sicherung oder Sicherungshalter niemals kurzschreiben.
• Vor dem Umschalten auf eine andere Messfunktion Prüfleitungen oder Tastkopf von der Messschaltung abkoppeln.
• Keine Spannungsquellen über die mA, A – und COM-Eingänge anlagen. Bei Nichtbeachtung droht Verletzungsgefahr und/oder die Gefahr der Beschädigung des Multimeters.
• Der 10A-Bereich ist durch eine Sicherung abgesichert. Strommessungen nur an Geräten mit entsprechender Absicherung durch Sicherungsautomaten oder Sicherungen (10A oder 2000VA) vornehmen.
• Be der Widerstandsmessungen keine Spannungen anlegen!
• Keine Strommessungen im Spannungsbereich (V/Ω) vornehmen.

• Gerät, Prüfleitungen und sonstiges Zubehör vor Inbetriebnahme auf eventuelle Schäden bzw. blanke oder geknichte Kabel und Dühte überprüfen. Im Zweifelsfalle keine Messungen vornehen.

• Messarbeiten nur in trockener Kleidung und vorzugsweise in Gummischuhen bzw. auf einer Isoliermatte durchführren.

• Messspitzen der Prüfleitungen nicht berühren.
• Warnhinweise am Gerät unbedingt beachten.
• Bei unbekannten Messgroßen vor der Messung auf den hochsten Messbereich umschalten.
• Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung, extremer Luftfeuchtigkeit oder Nisse aussetzen.
• Starke Erschütterung vermeiden.
• Gerät nicht in der Nähe starker magnetischer Felder (Motoren, Transformatoren usw.) betreiben.
• Heiße Lötpistolen aus der unmittelbaren Höhe des Gerätes fernhalten.
• Vor Aufnahme des Messbetriebes sollte das Gerät auf die Umgebungstemperatur stabilisiert sein (wichtig beim Transport von kalten in warme Räume und umgekehrt)
• Überschreiben Sie bei keiner Messung den eingestallen Messbereich. Sie vermeiden so Beschädigungen des Gerätes.
• Drehen Sie während einer Strom - oder Spannungsmessung niemals am Messbereichswahlschalter, da hierdurch das Gerät beschädigt wird.
• Messungen von Spannungen über 35V DC oder 25V AC nur in Übereinstimmung mit den relevanten Sicherheitsbestimmungen vornehmen. Bei hohenen Spannungen können besonder gefährliche Stromschläge auftreten.
• Ersetzen Sie die Batterie, sobald das Batteriesymbol „BAT“ aufleuchtet. Mangelnde Batterieleistung kann unprüzise Messergebnisse hervorrufen. Stromschläge und körperliche Schäden können die Folge sein.
• Sollten Sie das Gerät für einen längeren Zeitraum nicht benutzen, entnahmen Sie die Batterie aus dem Batteriefach.
• Säubern Sie das Gehäuse regelmäßig mit einem feuchten Stofftuch und einem milden Reinigungsmittel. Benutzen Sie keine atzenden Scheuermittel.

• Dieses Gerät ist ausschließlich für Innenanwendungen geeignet.

• Vermeiden Sie jegliche Höhe zu explosiven und entflammbaren Stoffen.

• Öffnen des Gerätes und Wartungs- und Reparaturarbeitendürfen nur von qualifizierten Service-Technikern durchgeführt werden.
• Gerät nicht mit der Vorderseite auf die Werkbank oder Arbeitsfläche legen, um Beschädigung der Bedienelemente zu vermeiden.
• Keine technischen Veränderungen am Gerät vornehmen.
• -Messgeräte gehören nicht in Kinderhände-

1.1. Maximal zulässige Eingangswerte

max. zul. Eingangsspannung	1000 V DC/ACeff
mA-Bereich AC/DC	400 mA AC/DC (abgesichert mit 1000 V / 0,5 A Sicherung)
A-Bereich	10 A AC/DC (abgesichert mit 1000 V / 10 A Sicherung)
Frequenz-, Widersands-, Kapazitäts-, Arbeitszyklus-, Durchgangsprüfungs-, Diodentest- und Temperaturmessbereich	600 V AC/DCeff (P 3355)1000 V AC/DCeff (P 3360)

ACHTUNG!

Hinweis zur Benutzung der beiliegenden Sicherheits-

prüfleitungen entsprechend der Norm

IEC / EN 61010-031:2015:

Messungen im Bereich der Überspannungskategorie CAT I oder CAT II können mit Prüfleitungen ohne Schutzkappen mit einer bis zu 18mm langen, berührbaren und metallischen Prüfspitze durchgeführt werden, während bei Messungen im Bereich der Überspannungskategorie CAT III oder CAT IV nur Prüfleitungen mit aufgesetzten Schutzkappen, bedruckt mit CAT III/CAT IV, einzusetzen sind und somit der berührbare und leitfähige Teil der Prüfspitzen nur noch max. 4mm lang ist.

1.2. Sicherheitssymbole und Hinweise am Gerät

Achtung! Entsprechende(n) Abschnitt(e) in der Bedienungsanleitung nachlesen. Nichtbeachtung birgt Verletzungsgefahr und/oder die Gefahr der Beschädigung des Gerätes

Max. zulässige Spannungsdifferenz von 1000 V zwischen COM-/V-/ bzw. Ohm-Eingang und Erde aus Sicherheitsgründen nicht überschreiben.

Gefährlich hohe Spannung zwischen den Eingängen.

Extreme Vorsicht bei der Messung. Eingänge und Messspitzen nicht berühren. Sicherheitshinweise in der Bedienungsanleitung beachten!

Doppelt isoliert (Schutzklasse II)

IP67 Staub- und Wasserdicht

A Eingang fur Strommessung bis max. 400mA AC/DC.

mA Eingang ist mit 500 mA/1000 V Sicherung abgesichert.

A Eingang für Strommessung bis max. 10 A AC/DC.

Eingang ist mit 10 A/1000 V Sicherung abgesichert.

Achtung!

Mögliche Gefahrenquelle. Sicherheitsvorschriften beachten! Bei Nichtbeachtung besteht Verletzungsgefahr und/oder die Gefahr der Beschädigung des Gerätes.

2. Technische Daten

2.1. Allgemeine Daten

Anzeige: P 3355

26 mm, 3 34 -stellige LCD-Anzeige mit

automatischer Polaritätsumschaltung

und Hintergrundbeleuchtung, max.

Anzeige 4000

P 3360

19 mm, 4 3/4 -stellige LCD-Anzeige mit automatischer Polaritätsumschaltung und Hintergrundbeleuchtung, max. Anzeige 40000, 42-Segment-Balkengrafik.

Überbereichsanzeige: Anzeige von "OL"

Batteriezustandsanzeige: Batteriesymbol leuchtet bei ungenügender Batteriespannung (P 3360)

Messfolge: 2 × pro Sekunde, nominal

Abschaltautomatik: nach 15 Minuten

P 3360: Die Abschaltautomatik kann deaktiviert werden (siehe Seite 20)

Überlastschutz: in allen Bereichen

Messfunktionen: Echt-Effektivwertmessung (nur P 3360)

Auto. und manuelle Bereichswahl

Data Hold

Relativwertmessung

Minimal-, Maximal- und Spitzenwerthaltefunktion (nur P 3360)

Betriebstemperaturbereich: 5...40°C (41 ... 104°F)

Lagertemperaturbereich: -20...+60° C (-4 ... +140°F)

Temperaturbereich für angegebene Genauigkeit: 18...28° C

max.zul.Luftfeuchtigkeit: < 80%

Abmessungen (B x H x T): 85 x 185 x 55 mm

Gewicht: ca. 400 g

Spannungsversorgung: 9 V Blockbatterie (Neda 1604 oder gleichwertige Batterie)

mitgel. Zubehör: Satz Prüfleitungen, Satz Buchsendichtungen, Bedienungsanleitung, Batterie, Typ-K Temperaturfuhler und Temperaturadapter, Tasche

2.2. Technische Daten

Gleichspannung

Modell	Bereich	Auflösung	Genauigkeit
P 3355	400 mV	100 μV	± 0,5% + 2 dgt
	4 V	1 mV	± 1,2% + 2 dgt
	40 V	10 mV
	400 V	100 mV
	1000 V	1 V	± 1,5% + 2 dgt
P 3360	400 mV	10 μV	± 0,06% + 2 dgt
	4 V	100 μV
	40 V	1 mV
	400 V	10 mV
	1000 V	100 mV	± 0,1% + 5 dgt

Überlastschutz: 1000V AC/DC

Eingangswiderstand: (P 3355) 7,8 MΩ / (P 3360) 10 MΩ

Wechselspannung

Modell	Bereich	Auflösung	Genauigkeit
P 3355	400 mV	100 μV	± 1,0% + 5 dgt
	4 V	1 mV	± 1,0% + 3 dgt
	40 V	10 mV
	400 V	100 mV
	1000 V	1 V
P 3360	400 mV	100 μV	± 1,0% + 5 dgt
	4 V	1 mV	± 1,0% + 3 dgt
	40 V	10 mV
	400 V	100 mV
	1000 V	1 V

Überlastschutz: 1000V AC/DC eff

Eingangswiderstand: (P 3355) 7,8 MΩ / (P 3360) 3 MΩ

Frequenzbereich : (P 3355) 50 bis 400Hz /

(P 3360) 50 bis 1000Hz

Gleichstrom

Modell	Bereich	Auflösung	Genauigkeit
P 3355	400 μA	0,1 μA	± 1,0 % + 3 dgt.
	4000 μA	1 μA	± 1,5% + 3 dgt.
	40 mA	10 μA
	400 mA	100 μA
	10 A	10 mA	± 2,5% + 5 dgt.
P 3360	400 μA	0,01 μA	± 1,0% + 3 dgt.
	4000 μA	0,1 μA
	40 mA	1 μA
	400 mA	10 μA
	10 A	1 mA

Überlastschutz: 0,5A / 1000V und 10A / 1000V

Max. Eingangsstrom: 400mA / 10A

20 A für max. 10 sek. alle 15 min. (P 3360)

Wechselstrom

Modell	Bereich	Auflösung	Genauigkeit
P 3355	400 μA	0,1 μA	± 1,5 % + 5 dgt.
	4000 μA	1 μA	± 1,8% + 5 dgt.
	40 mA	10 μA
	400 mA	100 μA
	10 A	10 mA	± 3,0% + 7 dgt.
P 3360	400 μA	0,1 μA	± 1,5% + 3 dgt.
	4000 μA	1 μA
	40 mA	10 μA
	400 mA	100 μA
	10 A	10 mA

Überlastschutz: 0,5A / 1000V und 10A / 1000V

Max. Eingangsstrom: 400mA / 10A

20 A für max. 10 sek. alle 15 min. (P 3360)

Frequenzbereich : (P 3355) 50 bis 400Hz /

(P 3360) 50 bis 1000Hz

Wunderstandsmessungen

Modell	Bereich	Auflösung	Genauigkeit
P 3355	400 Ω	100 mΩ	± 1,2% + 4 dgt.
	4 kΩ	1 Ω	± 1,0% + 2 dgt.
	40 kΩ	10 Ω	± 1,2% + 2 dgt
	400 kΩ	100 Ω
	4 MΩ	1 kΩ
	40 MΩ	10 kΩ	± 2,0% + 3 dgt.
P 3360	400 Ω	10 mΩ	± 0,3% + 9 dgt.
	4 kΩ	100 mΩ	± 0,3% + 4 dgt.
	40 kΩ	1 Ω
	400 kΩ	10 Ω
	4 MΩ	100 Ω
	40 MΩ	1 kΩ	± 2,0% + 10 dgt.

Uberlastschutz: 600 V DC/AC
eff

Kapazitätsmessungen

Modell	Bereich	Auflösung	Genauigkeit
P 3355	4 nF	1 pF	± 5,0% + 20 dgt
	40 nF	10 pF	± 5,0% + 7 dgt
	400 nF	100 pF	± 3,0% + 5 dgt
	4 μF	1 nF
	40 μF	10 nF
	100 μF	100 nF	± 5,0% + 5 dgt
P 3360	40 nF	1 pF	± 3,5% + 40 dgt
	400 nF	10 pF
	4 μF	100 pF	± 3,5% + 10 dgt
	40 μF	1 nF
	400 μF	10 nF
	4000 μF	100 nF	± 5,0% + 10 dgt
	40 mF	1 μF

Überlastschutz: 600 V DC/ACeff

Frequenzmessungen

Modell	Bereich	Auflösung	Genauigkeit
P 3355	10 Hz	1 mHz	± 1,5% + 5 dgt
	100 Hz	10 mHz
	1000 Hz	100 mHz	± 1,2% + 3 dgt
	10 kHz	1 Hz
	100 kHz	10 Hz
	1000 kHz	100 Hz
	10 MHz	1 kHz	±1,5% + 4dgt
P 3360	40 Hz	1 mHz	± 0,1% + 1 dgt
	400 Hz	10 mHz
	4 kHz	100 mHz
	40 kHz	1 Hz
	400 kHz	10 Hz
	4 MHz	100 Hz
	40 MHz	1 kHz
	100 MHz	10 kHz	Nicht spezifiziert

Überlastschutz: 600 V DC/AC eff

Empfindlichkeit: <0,5V RMS bei ≤1MHz /

3V RMS bei >1MHz (P 3355)

Empfindlichkeit: <0,8V RMS bei ≤100kHz /

5V RMS bei >100kHz (P 3360)

Arbeitszyklus

Modell	Bereich	Auflösung	Genauigkeit
P 3355	0,1...99,9 %	0,1%	± 1,2% + 2 dgt.
	Pulsweite: >100 μs,< 100 msFrequenz : 5Hz-150kHzEmpfindlichkeit: <0,5Veff
P 3360	0,1...99,9 %	0,01%	+/- 1,2% + 2 dgt.
	4-20mA%-25...125%	0,01%	+/-50 dgt.
		0 mA = -25%; 4 mA = 0%;20 mA = 100%, 24 mA = 125%
	Pulsweite: >100 μs,< 100 msFrequenz : 5Hz-150kHzEmpfindlichkeit: <0,5Veff

Überlastschutz: 600 V DC/AC

eff

Temperaturmessungen

Modell	Bereich	Auflösung	Genauigkeit
P 3355	-20 ...+760°C	1°C	± 3,0% + 3,0°C
	-4...+1400°F	1°F	± 3,0% + 3,0°F.
P 3360	-50...+1000°C	1°C	± 1,0% + 2,5°C
	-58...+1832°F	1°F	± 1,0% + 4,5°F

Überlastschutz: 600 V DC/AC

eff

Temperaturgenauigkeit: Genauigkeit des Temperaturfühlers + Genauigkeit des Messgerätes

Durchgangsprüfung

Modell	Tonsignal-Grenzwert	Teststrom
P 3355	< 150 Ω	<0,3 mA
P 3360	< 35 Ω	< 0,35 mA

Überlastschutz: 600 V DC/ACeff

Diodentest

Modell	Teststrom	Spannung bei offener Last
P 3355	0,3 mA	1,5 V
P 3360	0,9 mA	2,8 V

Überlastschutz: 600 V DC/ACeff

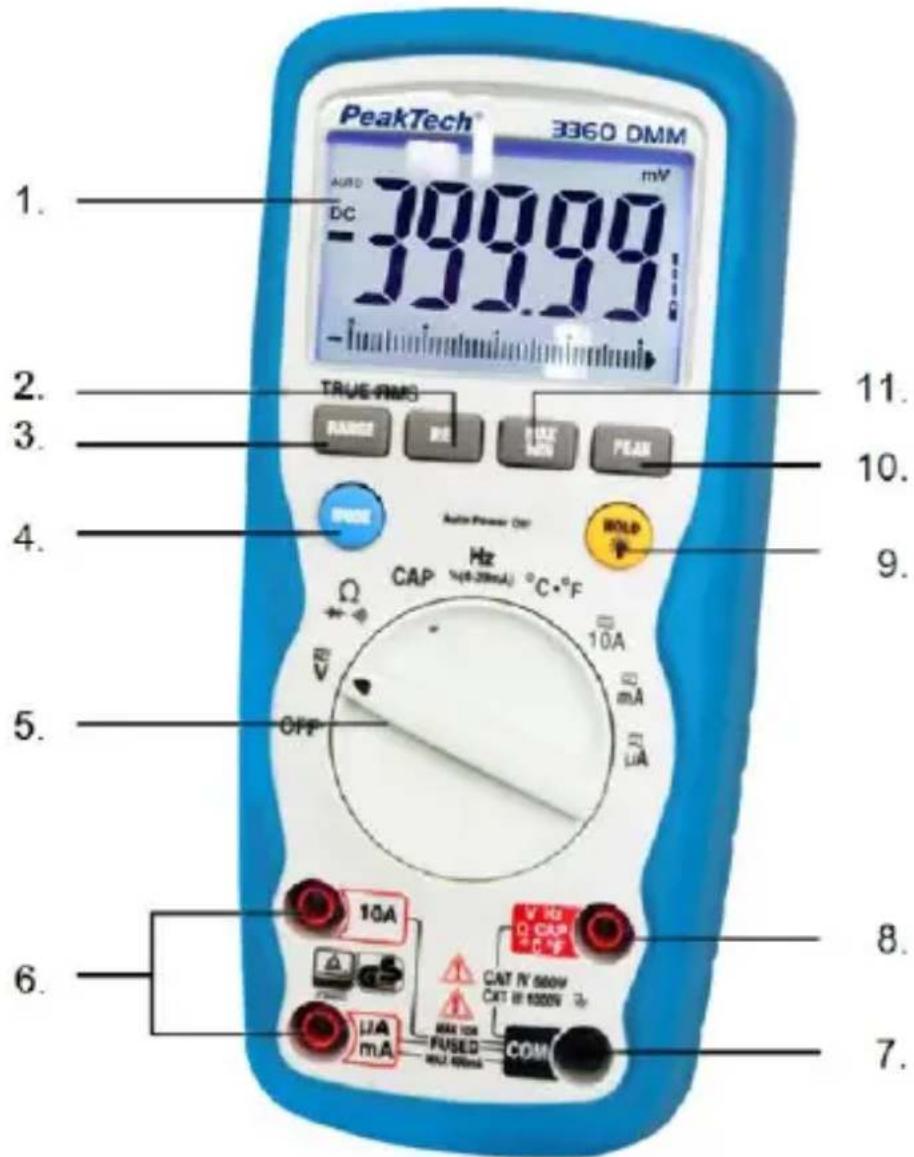

3. Bedienelemente und Anschlüsse am Gerät

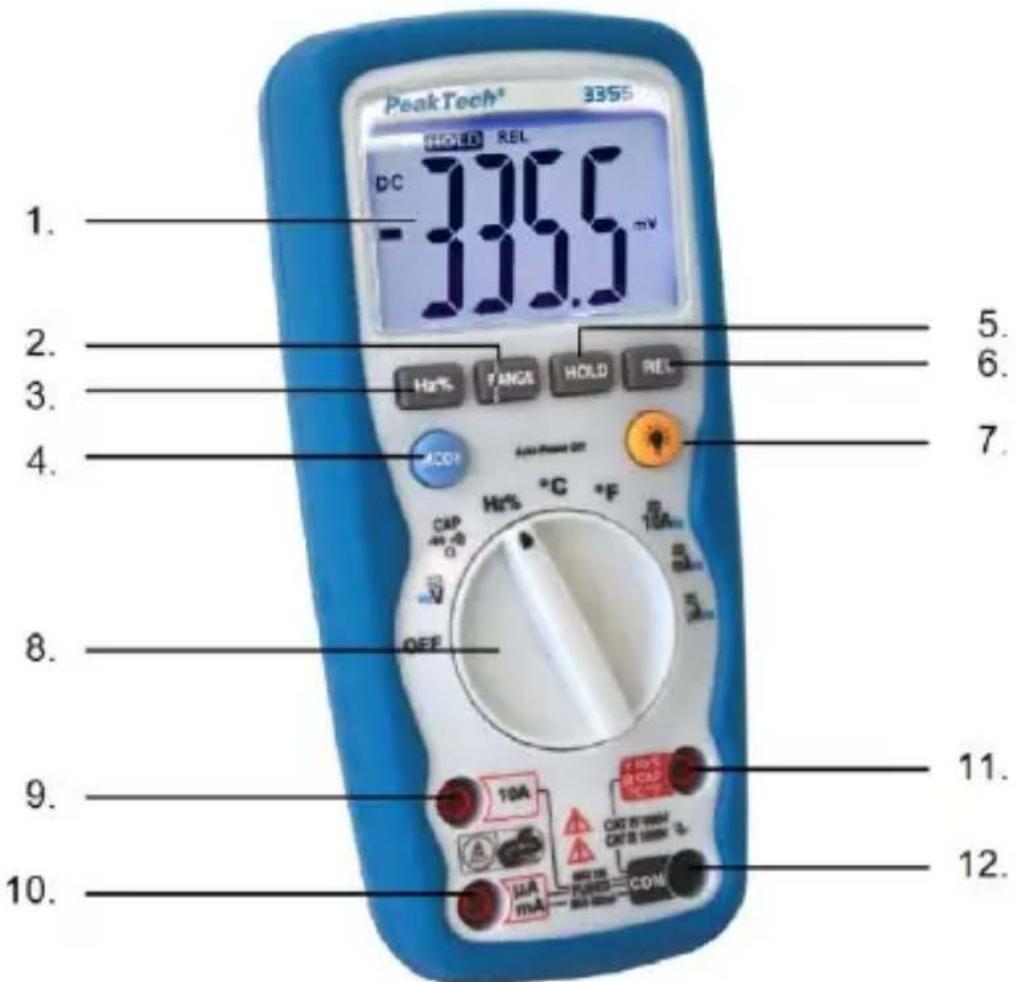

P 3355

1. LCD Anzeige
2. Range Taste
3. Frequenz Arbeitszyklus Taste
4. Mode Taste
5. Messwert-Haltefunktionstaste
6. Relativwert-Taste
7. Hintergrundbeleuchting
8. Funktionswahlschalter
9. 10A Eingangsbuchse (positiv)
10. μA/mA Eingangsbuchse (positiv)
11. Eingangsbuchse (positiv) für Spannung, Hz/Duty, Widerstand, Diode, Kapazität, Temperatur und Durchgangsprüfung
12. COM Eingangsbuchse (negative)

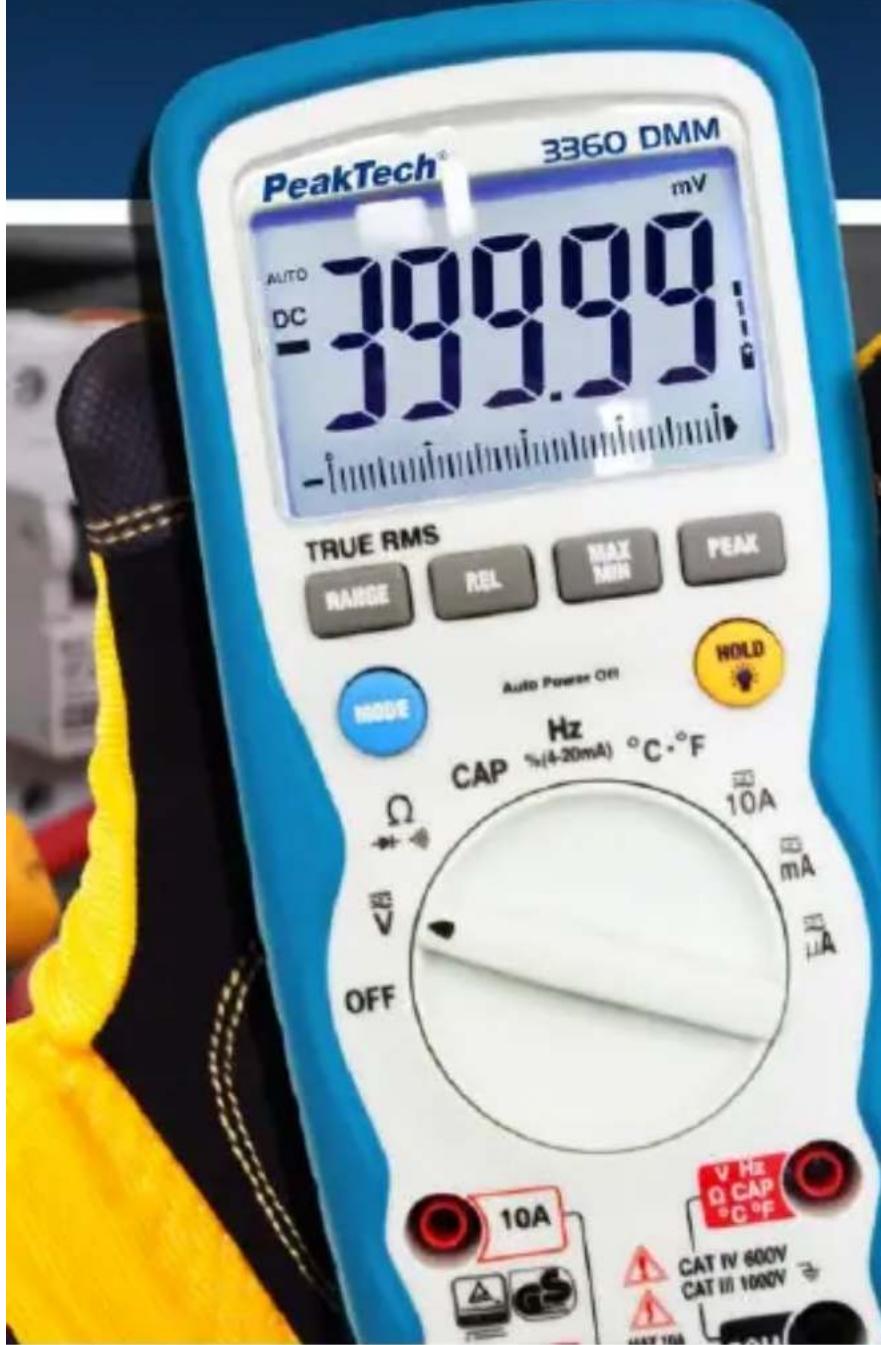

1. LCD Anzeige
2. Relativwert-Taste
3. Range Taste
4. Mode Taste
5. Funktionswahlschalter
6. A / mA / 10 A Eingangsbuchse (positiv)
7. COM Eingangsbuchse (negative)
8. Eingangsbuchse (positiv) für Spannung, Hz/Duty, Widerstand, Diode, Kapazität, Temperatur und Durchgangs-prüfung
9. Messwert-Haltefunktionstaste und Hintergrundbeleuchting
10. Spitzenwert Funktionstaste
11. MIN/MAX Taste

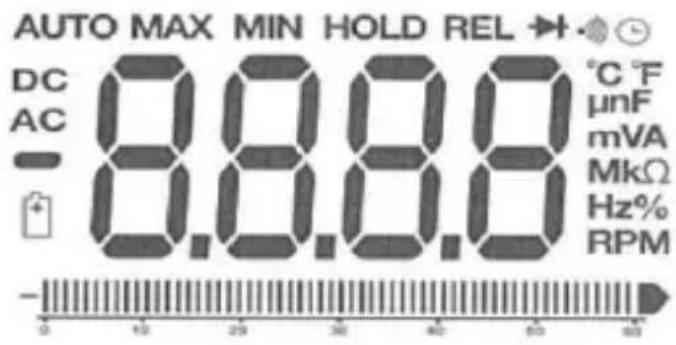

3.1. Symbole in der LCD-Anzeige

Durchgangsprüfung

->|- Diodentest

BAT Batteriestatus

n nano (10

micro (10

m milli (10

A Strom

k kilo (10 3)

F Kapazität (Farad)

M mega (10

Wunderstand

Hz Freqenz

% Arbeitszyklus

AC Wechselstrom bzw. -spannung

DC Gleichstrom bzw. -spannung

°F Temperatur in Fahrenheit

^ C Temperatur in Celsius

MAX Maximum

MIN Minimum

PEAK Spitzenwert

V Spannung

REL Relativwert

AUTO Automatische Bereichswahl

HOLD Messwert Haltefunktion

4. Hinweise zur Inbetriebnahme des Gerätes

Achtung!

Messungen an Schaltungen mit hohen Spannungen (AC und DC) mit äußerster Vorsicht und nur in Übereinstimmung mit den relevanten Sicherheitsbestimmungen vornehmen. Gerät nach Beendigung des Messbetriebes stets aussenhalten. Das Messgerät verfügt über eine interne Abschaltautomatik die das Gerät automatisch ca. 15 Minuten nach dem letzten Betätigten einer Taste aussenhaltet. Bei Aufleuchten des Überlaufsymbols OL übersteigt der gemessene Wert den gewählten Eingangsbereich. Bei Umschaltung auf einen höheren Messbereich erlischt die Anzeige automatisch.

Hinweis:

In den niederen AC-/DC-Messbereichen erscheint bei nicht angeschlossenen Prüfleitungen u.U. ein beliebig sich ändernder Wert in der LCD-Anzeige. Dies ist bei Geräten mit hoher Empfindlichkeit normal und für die Messgenauigkeit bedeutungslos.

4.1. Umschaltung von automatischer auf manuelle

Bereichswahl

Beim Einsatz des Gerätes wird immer die automatische Bereichswahl aktiviert. Die automatische Bereichswahl erleichtert den Messbetrieb und garantiert optimale Messergebnisse. Zur Umschaltung auf manuelle Bereichswahl wie beschreiben verfahren:

1. Taste RANGE drücken. Beim Drücken der Taste erlischt die Anzeige AUTO und der zuletzt gewählte Bereich bleibt weiterhin aktiviert.

2. Taste RANGE ggf. mehrmals bis zum Erhalt des gewünschten Bereiches drucken.

3. Zur Rückkehr zu automatischer Bereichswahl Taste RANGE für ca. 2 Sekunden gedrück halten. Die Anzeige für automatische Bereichswahl AUTO leuchtet auf.

4.2. LCD-Hintergrundbeleuchting

Die LCD-Hintergrundbeleuchung erleichtert das Ablesen des Messwertes unter ungonstigen Lichtverhältnissen. Zum Einschalten der Hintergrundbeleuchung wie beschrieben verfahren:

1. Taste HOLD (P 3360) bzw. Hintergrundbeleuchtung (P 3355) für mindestens 2 Sekunden gedrück halten. Die Anzeige HOLD leuchtet auf und die Hintergrundbeleuchtung wird eingeschaltet.

Hinweis (P 3360):

Die Hintergrundbeleuchting schaltet sich automatisch nach 30 Sekunden aus.

1. Zur Aufhebung der HOLD-Funktion Taste HOLD nochmals kurz drücken. (P 3360)
2. Zur Abschaltung der Hintergrundbeleuchting Taste HOLD (P 3360) bzw. Hintergrundbeleuchting (P 3355) für mindestens 2 Sekunden gedrück halten.
3. Zur Abschaltung der Haltefunktion und Rückkehr zu normalem Messbetrieb Taste HOLD kurz drücken. (P 3360)

4.3 Abschaltautomatik

Die Abschaltautomatik schaltet das Messgerät nach 15 Minuten automatisch aus.

Um die Abschaltautomatik zu deaktivieren (nur möglich bei P 3360) halten Sie die Taste MODE gedrückt und schalten Sie das Gerät ein. „APO d “erscheint in der Anzeige. Um die Abschaltautomatik wieder zu aktivieren, schalten Sie das Messgerät aus und dann wieder ein.

5. Messbetrieb

5.1.REL-Δ-Funktion

Die Relativwert-Messfunktion gestattet die Messung und Anzeige von Signalen bezogen auf einen definierten Referenzwert. REL-Taste 1 x drücken. Der angezeigte Messwert wird auf 0 gesetzt.

Bei einem Referenzwert von 100 V z. B. und einem tatsächlichen Messwert von 90 V, wird in der LCD-Anzeige -010,0 V angezeigt. Sind Referenzwert und Messwert identisch, zeigt die digitale Anzeige den Wert "0".

5.2 Messwert-Haltefunktion

Die Messwert-Haltefunktion erhögt das "Einfrieren" eines Messwertes zur späteren Ablesung und Auswertung. Zur Aktivierung der Funktion wie beschrieben verfahren:

1. Prüfleitungen über die zu messende Schaltung bzw. das zu messende Bauteil anlagen.
2. Taste HOLD drücken. Der angezeigte Messwert wird "eingefroren" und die Messwert-Haltefunktionsanzeige HOLD leuchtet in der LCD-Anzeige.
3. Zur Aufhebung der Funktion und Rückkehr zu normalem Messbetrieb Taste HOLD erneut drücken.

5.3 Peak-Funktion

Das PeakTech 3360 betet die Funktion "PEAK", welche den Spitzenwert einer Wechselspannung festhalten. Das Messgerät kann negative oder positive Spitzen von der Dauer einer Millisekunde (1 ms) einfangen.

1. Drücken Sie die Taste PEAK und in der Anzeige erschreiben „PEAK" und „MAX". Das Messgerätactualisiert diese Anzeige

jedes Mal dann, wenn ein higherer positiver Spitzenwert auftaucht.

1. Drücken Sie die Taste PEAK nochmals und in der Anzeige erscheint „MIN". Das Messgerätactualisiert diese Anzeige jeder Mal dann, wenn ein niedrigerer positiver Spitzenwert auftaucht.
2. Drücken und halten Sie die Taste PEAK für länger als 1 Sekunde, um den Modus "Peak" wieder zu verlassen.

Die Funktion "Abschaltautomatik" wird in thisom Modus automatisch deaktiviert.

5.4 Minimal- und Maximalwertfungtion

1. Drücken Sie die Taste MAX/MIN, um die Maximalwertfungtion zu aktivieren. Das Anzeigesymbol „MAX“ entscheid. Das Messgerät zeigt die Maximalanzeige und hält diesen Wert fest, bis ein neuer Maximalwert gemessen wird.
2. Drücken Sie die Taste MAX/MIN nochmals und das Anzeigesymbol „MIN“ entscheint. Das Messgerät zeigt die Minimalwertanzeige und hält diesen Wert fest, bis ein neuer Minimalwert gemessen wird.
3. Um den Modus MAX/MIN zu verlassen, drücken und halten Sie die Taste MAX/MIN ca. 2 Sekunden lang.

5.5 4 - 20mA Messfunktion

4 - 20mA Ströme werden als Steuersignale für industrielle Anwendungen genutzt und können mit diesen Multimeter gemessen werden.

1. Schließen Sie das Gerät an die zu messende Stromschleife an, wie für eine mA (Milliampere) Messung beschreiben.

2. Stellen Sie den Funktionsschalter auf die Position 4-20mA%

3. Das Messgerät wird die Stromschleife als Prozentwert

Anzeigen:

0 mA = -25%

4 mA = 0%

20mA= 100%

24mA= 125%

5.6 Gleichspannungsmessungen

Achtung!

Vor dem Ein- bzw. Ausschalten der Messschaltung Prüfleitungen von der Messschaltung abziehen. Hohe Einsatzströme oder -spannungen konnten sonst u.U. das Messgerät beschädigen bzw. zerstären.

1. Funktionswahlschalter in Stellung "V" drehen.
2. Gerät auf die Gleichspannungsmessfunktion durch Drücken der Taste "MODE" umschalten.
3. Rote Prüfleitung an den V-/Ohm-Eingang und schwarze Prüfleitung an den COM-Eingang des Gerätes anschließen.
4. Prüfleitungen über die zu messende Spanningsquelle anlagen und Messwert in der LCD-Anzeige des Gerätes ablesen. Bei negativen Messwerten erscheint ein Minussymbol (-) links vom Messwert.

5.7 Wechselspannungsmessungen

Achtung!

Bei Messungen an 230-V Steckdosen ist außerste Vorsicht geboten. Die Messspitzen der Prüfleitungen sind u.U. für einen einwandfreiien Kontakt mit den Innenkontakten der Steckdose nicht lang genug und die LCD-Anzeige zeigt davon 0 V, obwohl eine Spannung von 230 V an der Steckdose anliegt. Daher immer sicherstellen, dass ein einwandfreiier Kontakt zwischen den Messspitzen den Prüfleitungen und den Innenkontakten der Steckdose besteht und nicht blind der 0-V Anzeige vertrauen.

Wichtig!

Vor dem Ein- bzw. Abschalten der Messschaltung Prüfleitungen von der Messschaltung abziehen. Hohe Einsatzströme oder -spannungen konnten sonst u. U. das Messgerät beschädigen bzw. zerstären.

Zur Messung von Wechselsspannungen wie beschrieben verfahren:

1. Funktionswahlschalter in Stellung "V" drehen.
2. Gerät auf die Wechselspannungsmessfunktion durch Drücken der Taste "MODE" umschalten.
3. Rote Prüfleitung an den V-/Ohm-Eingang und schwarze Prüfleitung an den COM-Eingang des Gerätes anschließen.
4. Prüfleitungen über die zu messende Spanningsquelle anlagen und Messwert in der LCD-Anzeige des Gerätes ablesen.

5.8 Gleichstrommessungen

Achtung!

1. Entspruchend der zu messenden Stromgroße Funktionswahl-schalter entweder in Stellung A , mA oder 10 A drehen.
2. Gerät auf die Gleichstrommessfunktion durch Drücken der Taste "MODE" umschalten. In der LCD-Anzeige leuchtet das Funktionssymbol DC auf.
3. Abhängig von der zu messenden Stromstände rote Prüfleitung an den A / mA oder den 10A-Eingang und schwarze Prüfleitung an den COM-Eingang des Gerätes anschließen. Bei unbekannter Stromgroße aus Sicherheitsgründen 20 A-Bereich wahlen und bei entsprechender Messwertanzeige ggf. auf einen mA-Messbereich umschalten.
4. Zu messende Schaltung spanningslos schalten und am gewünschten Messpunkt "öffnen". Prüfleitungen in Reihe anschließen (auf korrekte Polarität achten!).
5. Spannung an die Messschaltung anlagen und Messwert in der LCD-Anzeige des Gerätes ablesen. Beim Messen negativer Gleichströme erscheint ein Minussymbol links von der Messwertanzeige.

5.9 Wechselstrommessungen

Achtung!

Aus Sicherheitsgründen keine Wechselstrommessungen in Schaltungen mit Spannungen von mehr als 250 V AC vornehmen.

1. Entsprechend der zu messenden Stromgroße Funktionswahl-schalter entweder in Stellung A / mA oder 10 A drehen.
2. Gerät auf die Wechselstrommessfunktion durch Drücken der Taste "MODE" umschalten. In der LCD-Anzeige leuchtet das Funktionssymbol AC auf.
3. Abhängig von der zu messenden Stromstarke rote Prüfleitung an den A / mA oder den 10A-Eingang und schwarze Prüfleitung an den COM-Eingang des Gerätes anschließen. Bei unbekannter Stromgroße aus Sicherheitsgründen 10 A-Bereich wahren und bei entsprechender Messwertanzeige ggf. auf einen mA-Messbereich umschalten.
4. Zu messende Schaltung spanningslos schalten und am gewündsten Messpunkt öffnen. Prüfleitungen in Reihe anschließen.
5. Spannung an die Messschaltung anlagen und Messwert in der LCD-Anzeige des Gerätes ablesen.

5.10 Widerstandsmessungen

Achtung!

Nach Umschaltung des Multimeters auf die Widerstandmess-funktion angeschlossene Prüfleitungen nicht über eine Spannungs-quelle anlagen.

Widerstandsmessungen nur an spannungsfreien Schaltungen bzw. Bauteilen vornehmen und Netzstecker aus der Steckdoseziehen. In der Schaltung befindliche Kondensatoren vor der Messung unbedingt entladen.

Zur Messung wie beschrieben verfahren:

1. Funktionswahlschalter in Stellung "OHM" drehen.
2. Rote Prüfleitung an den V/Ohm-Eingang und schwarze Prüfleitung an den COM-Eingang des Gerätes anschließen.
3. Prüfleitungen über den zu messenden Widerstand anlagen.
4. Messwert in der LCD-Anzeige ablesen.

Hinweis:

Der Eigenwiderstand der Prüfleitungen kann bei Messungen von kleinen Widersständen (400 Ohm-Bereich) die Genauigkeit der Messung negativ beeinträchtigen. Der Eigenwiderstand üblicher Prüfleitungen liegt zwischen 0,2...1 Ohm.

Zur exakten Bestimmung des Eigenwiderstandes Prüfleitungen an die Eingangsbuchsen des Multimeters anschließen und Messspitzen kurzschreiben. Der angezeigte Messwert entspricht dem Eigenwiderstand der Prüfleitungen.

5.11 Durchgangsprüffunktion

Achtung!

Unter keinen Umständen Durchgangsprüfungen an spannungs-fuhrenden Bauteilen oder Schaltungen vornehmen.

Zur Messung der Durchgangigkeit von Bauteilen wie beschrieben verfahren:

1. Funktionswahlschalter in Stellung "OHM" drehen.
2. Rote Prüfleitung an den V-/Ohm-Eingang und schwarze Prüfleitung an den COM-Eingang des Gerätes anschließen.
3. Gerät auf die Durchgangsprüffunktion durch Drücken der Taste "MODE" umschalten. In der LCD-Anzeige leuchtet das Symbol)))) auf.
4. Prüfleitungen über das zu messende Bauteil anlagen.
5. Bei einem Widerstand von unter 150 Ohm (P 3355) bzw. 35 Ohm (P 3360) ertont ein Summton (Bauteil durchgangig) und die LCD-Anzeige zeigt überdies den genauen Widersstandswert.

5.12 Diodentestfunktion

Die Diodentestfunktion erhögt die Bestimmung der Verwendbarkeit von Dioden und anderen Halbleiter-Elementen in definierten Schaltungen, sowie die Bestimmung der Durchgangigkeit (Kurzschluss) und des Spanningsabfalls in Durchlassrichtung.

Achtung!

Vor Überprüfung der Diode Bauteil bzw. Schaltung unbedingt spanningslos schalten oder Diode aus der Schaltung auslöten. Zur Durchführung des Diodentests wie beschrieben verfahren:

1. Funktionswahlschalter in Stellung

1. Gerät auf die Diodentestfunktion durch Drücken der Taste "MODE" umschalten. In der LCD-Anzeige leuchtet das Symbol auf.
2. Rote Prüfleitung an den V-/Ohm-Eingang und schwarze Prüfleitung an den COM-Eingang des Gerätes anschließen.
3. Prüfleitungen über die zu messende Diode anlagen und Messwert in der LCD-Anzeige ablesen.
4. Prüfleitungen über den Anschlüssen der Diode vertauschen und Messwert ablesen.
5. Wird über dem zu messenden Bauteil einmal ein Messwert und einmal das Überlaufsymbol OL angezeigt, ist die Diode in Ordnung. Erscheint beim Anlagen bzw. Vertauschen der Prüfleitungen in beiden Fällen das Überlaufsymbol, ist die Diode offen. Wird in beiden Fällen ein sehr geringer Wert oder "0" angezeigt, ist die Diode kurzgeschlossen.

Hinweis:

Der angezeigte Wert entspricht dem Spannungsabfall der Diode in Durchlassrichtung.

5.13 Freqenz- und Arbeitszyklusmessungen

Zur Messung wie beschrieben verfahren:

1. Funktionswahlschalter in Stellung "Hz" drehen.
2. Rote Prüfleitung an den V-/Ohm-/Hz-Eingang und schwarze Prüfleitung an den COM-Eingang des Gerätes anschließen.
3. Prüfleitungen über das zu messende Bauteil bzw. die zu messende Schaltung anlagen.
4. Messwert in der LCD-Anzeige ablesen. Der Messwert wird in der entsprechenden Messeinheit (Hz, kHz, MHz) angezeigt.
5. Zur Anzeige des Arbeitszyklusses (Wirkungsgrad) Taste MODE drücken.

5.14 Kapazitätsmessungen

Achtung!

Kapazitätsmessungen nur in spannungslosen Schaltungen durchfuhren und Kondensator vor der Messung unbedingt entladen. Kondensator zur Messung am besten aus der Schaltung auslöten. Messung wie beschrieben durchfuhren:

1. Funktionswahlschalter in Stellung "CAP" drehen.
2. Rote Prüfleitung an den V-/Ohm-Eingang und schwarze Prüfleitung an den COM - Eingang des Gerätes anschließen.
3. Prüfleitungen über den zu messenden Kondensator anlagen (Polarität beachten!).
4. Messwert in der LCD-Anzeige ablesen.

5.15 Temperaturmessungen

Achtung!

Temperaturmessungen nur an spannungslosen Schaltungen bzw. Messobjekten vornehmen.

Temperaturmessung wie beschrieben durchführten:

1. Adapter für Temperaturmessungen in Eingangsbuchsen einstecken.

2. Typ-K Temperaturfuhler an die Temperaturmessbuchse des Multimeters anschließen (auf korrekte Polarität achten!).

3. Messfuhler auf die Oberfläche des zu messenden Bauteils aufsetzen und Kontakt bis zur Stabilisierung der Messwertanzeige aufrechterhalten (ca. 30 Sekunden).

4. Temperaturwert nach erfolgter Stabilisierung in der LCD-Anzeige ablesen.

Achtung!

Aus Sicherheitsgründen Temperaturfuhler unbedingt vor dem Umschalten auf eine andere Messfunktion von der Temperaturmessbuchse des Multimeters abziehen

6. Auswechseln der Sicherung

Achtung!

Vor Abnahme der Rückwand zum Auswechseln der Sicherung Multimeter ausschalten und alle Prüfleitungen von den Eingängen abziehen.

Defekte Sicherung nur mit einer dem Originalwert und Abmessungen entsprechenden Sicherung ersetzen.

Die Abnahme der Rückwand und das Auswechseln der Sicherung scarf nur durch qualifiziertes Fachpersonal erfolgen.

Zum Ausweiseln der Sicherung wie beschrieben verfahren:

1. Multimeter ausschalten und alle Prüfleitungen von den Eingängen abziehen.

2. Entnahmen Sie die Batterie, indem die 2 Schrauben (B) des Batteriefachdeckels gelost werden und der Deckel abgezogen wird.

3. Losen Sie die 6 Gehäuseschrauben (A) undnehmen Sie vorsichtig den hinteren Gehäusedeckel ab.

4. Ersetzen Sie die defekte Sicherung nur durch eine Baugleiche Sicherung mit gleichen Werten 500mA/1000V (6,3x32mm) oder 10A/1000V (10x38mm)

5. Installieren Sie anschließend wieder das Gehäuseunterteil, die Batterie und den Batteriefachdeckel.

Keine Messungen bei abgenommenen Gehäuse vornehmen!

7. Wartung des Gerätes

These Multimeter sind Prazisionsmessgeräte und entsprechend vorsichtig zu behandeln.

Für eine lange Lebensdauer empfeht sich ein sorgfälliger Umgang mit dem Messgerät und die Durchführung bzw. Beachtung folgender Maßnahmen und Punkte:

• Wartungs- und Reparaturarbeiten am Gerät dürfen nur von qualifizierten Fachkräften vorgenommen werden.
• Vor Abnahme der Rückwand Prüfleitungen vom Gerät und der Messschaltung abziehen.
• Messungen nur bei geschlossenem Gehäuse und aufgelegtem bzw. befestigtem Batteriefachdeckel betreiben.
• Gerät trocken halten. Bei Feststellung von Feuchtigkeit sofort trockenreiben.
• Gerät keinen extremen Temperaturen aussetzen und nur in normal temperierten Räumen betreiben.
• Gerät nicht in staubiger Umgebung betreiben oder lagern.
• Gehäuse nur mit einem weichen, feuchten Tuch reinigen. Als Reinigungsmittel nur herkömmliche Spülmittel verwenden. Unter keinen Umständen scheuerstoffhaltige Mittel verwenden.
• Nur Qualitätsbatterien (siehe Technische Daten) verwenden. Verbrauchte Batterien(sofort aus dem Gerät entfernen (Auslaufgefahr!).

8. Hinweise zur Fehlersuche

Arbeitet das Gerät nicht einwandfrei oder kann es nicht in Betrieb genommen werden, sollen den dem Einsenden des Gerätes an den zuständigen Fachhändler die im folgenden aufgeführten einfachen

Prüfvorgänge durchgeführt bzw. die gegebenen Hinweise beachtet werden:

*性和安全

---

• sicherstellen

• **sicherstellen dass sich im Batteriefach eine Batterie befindet und diese korrekt an das Batteriekabel bzw. den Druckknopf-Kontakten am Kabel angeschlossen ist. Batteriespannung kontrollieren.

• Sicherungen auf wichtigen Sitz im Sicherungshalter überprüften. Werden bei der Überprüfung der Batterie und der Sicherungen keine Beanstandungen gefunden, liegt eventuell auch ein Bedienungsfehler vor. Bedienungsanleitung nochmals aufmerksam durchlesen. Führn diese Überprüfungen bzw. das Durchlesen der Bedienungsanleitung zu keinem Ergebnis, Gerät mit detaillierter Angabe des Defektes an den zuständigen Fachhandlereinsenden.

9. Auswechseln der Batterie

Bei ungenügender Batteriespannung leuchtet in der LCD-Anzeige das Batteriesymbol auf. Die Batterie ist dann baldmöglichst auszuwechseln.

Achtung!

Vor Abnahme des Batteriefachdeckels zum Auswechseln der Batterie Prüfleitungen von den Eingängen des Multimeters abziehen und Gerät ausschalten.

Zum Auswechseln der Batterie wie beschrieben vorgehen:

1. Die Schraube im Batteriefachdeckel mit einem geeigneten Schraubendreher offen.

2. Verbrauchte Batterie aus dem Batteriefach enthalten und vom Batteriekabel abziehen.

3. Neue Batterie an das Batteriekabel anschließend und Batterie und Kabel wieder in das Batteriefach einlagen.

4. Batteriefachdeckel wieder auflegen und mit der Schraube am Gehäuse befestigen.

Nehmen Sie das Gerät nie in Betrieb, wenn es nicht vollig geschlossen ist.

9.1 Hinweise zum Batteriegesetz

Im Lieferumfang vieler Geräte befinden sich Batterien, die. z. B. zum Betrieb von Fernbedienungen dieren. Auch in den Geräten selbst konnen Batterien oder Akkus fest eingebaut sein. Im Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus sind wir als Importeur gemäß Batteriegesetz verpflichtet, unsere Kunden auf Folgendes hinzuweisen:

Bitte entsorgen Sie Altbatterien, wie vom Gesetzgeber vorgeschreiben - die Entsorgung im Hausmüll ist laut Batteriegesetz ausrücklich verboten-, an einer communalen Sammelstelle oder geben Sie sie im Handel vor Ort kostenlos ab. Von uns erhaltene Batterien können Sie nach Gebrauch bei uns unter der auf der letzten Seite angegeben Adresse unentgeltlich zurückgeben oder ausreichend frankiert per Post an uns zurücksenden.

Schadstoffhaltige Batterien sind mit einem Zeichen, bestehend aus einer durchgestrichenen Mülltonne und dem chemischen Symbol (Cd, Hg oder Pb) des für die Einstufung als schadstoffhaltig ausschlaggebenden Schwermetalls versehen:

1. „Cd" steht für Cadmium.
2. „Hg" steht für Quecksilber.
3. „Pb" steht für Blei.

Alle Rechte, auch die der Übersetzung, des Nachdruckes und der Vervielfaltung dieser Anleitung oder Teilen darauf, vorbehalten.

Reproduktionen jeder Art (Fotokopie, Mikrofilm oder ein anderes Verfahren) nur mit schriftlicher Genehmigung des Herausgebers gestattet.

Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschriftdienen, vorbehalten.

Hiermit bestätigten wir, dass alle Geräte, die in unseren Unterlagen genommen Spezifikationen erfüllen undwerkseitig kalibriert gefelwert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen.

1. Safety Precautions
