Produkttyp	Elektronisches Diktatfußpedal
Marke	Philips
Modell	ACC2320
Hauptfunktionen	Schnellrücklauf, Schnellvorlauf, Wiedergabe mit Moduswahl (Dauerbetrieb N oder Impuls T)
Stromversorgung	5 V über USB-Anschluss
Erforderliche Software	Philips SpeechControl (herunterladbar von www.dictation.philips.com/support)
Kompatible Betriebssysteme	Windows, macOS
Maße (ca.)	150 x 100 x 50 mm
Gewicht (ca.)	200 g
Installation	An einen freien USB-Anschluss anschließen, SpeechControl-Software installieren
Pflege und Reinigung	Mit einem trockenen, weichen Tuch reinigen. Keine chemischen Reinigungsmittel verwenden.
Sicherheit	Nicht Wasser, Regen oder übermäßiger Hitze (Heizkörper, direkte Sonneneinstrahlung) aussetzen. Kabel vor Knicken schützen.
Ersatzteile und Reparierbarkeit	Keine vom Benutzer reparierbaren Teile. Wenden Sie sich an eine autorisierte Philips-Kundendienststelle.
Garantie	Kontaktieren Sie den Lieferanten. Nicht autorisierte Änderungen führen zum Garantieverlust.
Entsorgung	Nicht mit dem Hausmüll entsorgen. Befolgen Sie die örtlichen Richtlinien für Elektro- und Elektronik-Altgeräte (Richtlinie 2012/19/EU).
Allgemeine Informationen	Support-Website: www.philips.com/dictation

Häufig gestellte Fragen - Foot control ACC2320 PHILIPS

Wie verbinde ich das Fußpedal ACC2320 mit meinem Computer?

Schließen Sie das Pedal einfach mit dem mitgelieferten Kabel an einen freien USB-Anschluss Ihres PCs an. Stellen Sie sicher, dass die Software Philips SpeechControl installiert ist, um eine optimale Funktion zu gewährleisten.

Welche Software wird für die Verwendung des Fußpedals benötigt?

Die Software Philips SpeechControl ist erforderlich. Sie steht kostenlos zum Download auf der Website www.dictation.philips.com/support zur Verfügung.

Wie installiere ich die Software Philips SpeechControl?

Laden Sie die Installationsdatei von der Support-Website herunter. Entpacken Sie unter Windows die Datei und doppelklicken Sie auf die .exe-Datei. Unter macOS doppelklicken Sie auf die .dmg-Datei. Folgen Sie den Anweisungen auf dem Bildschirm. Sie benötigen Administratorrechte.

Das Fußpedal funktioniert nicht, was tun?

Überprüfen Sie zunächst, ob die Software Philips SpeechControl installiert ist und das Pedal im Geräte-Manager erkannt wird. Versuchen Sie einen anderen USB-Anschluss oder starten Sie den Computer neu. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Lieferanten.

Wie ändere ich die Funktionen der Pedale?

Starten Sie die Software Philips SpeechControl (auch Philips Devices Control Center genannt). Wählen Sie Ihr Pedal aus, ändern Sie die Tastenbelegungen und klicken Sie dann auf Upload zum Speichern.

Was ist der Unterschied zwischen den Positionen N und T des Schalters unter dem Pedal?

Die Position N (Normal) erfordert, dass das Pedal gedrückt gehalten wird, um abzuspielen: Die Wiedergabe stoppt, sobald Sie loslassen. Die Position T (Toggle) ermöglicht ein Umschalten: Einmaliges Drücken startet die Wiedergabe, ein zweites Drücken stoppt sie.

Wie reinige ich das Fußpedal?

Verwenden Sie ein weiches, trockenes Tuch, um die Oberfläche abzuwischen. Verwenden Sie niemals Lösungsmittel, Alkohol oder Scheuermittel, da diese das Gehäuse beschädigen könnten.

Kann ich das Pedal mit einem anderen Betriebssystem als Windows oder macOS verwenden?

Die Software Philips SpeechControl wird offiziell unter Windows und macOS unterstützt. Andere Systeme sind nicht garantiert. Sie können es ohne Software versuchen, aber die erweiterten Funktionen stehen dann nicht zur Verfügung.

Das Pedal wird vom Computer erkannt, aber es erfolgt keine Aktion, was sollte ich überprüfen?

Stellen Sie sicher, dass die Software Philips SpeechControl installiert ist und das Pedal als aktives Gerät ausgewählt ist. Überprüfen Sie auch die Konfigurationseinstellungen: Möglicherweise sind die Tasten unerwünschten Aktionen zugewiesen. Klicken Sie auf Defaults und dann auf Upload, um die Werkseinstellungen wiederherzustellen.

Wo finde ich das vollständige Benutzerhandbuch für das Fußpedal ACC2320?

Das vollständige Handbuch steht als PDF auf der Website www.philips.com/dictation oder direkt auf notice-facile.com zum kostenlosen Download zur Verfügung. Es umfasst 52 Seiten mit allen detaillierten Anleitungen.

BEDIENUNGSANLEITUNG Foot control ACC2320 PHILIPS

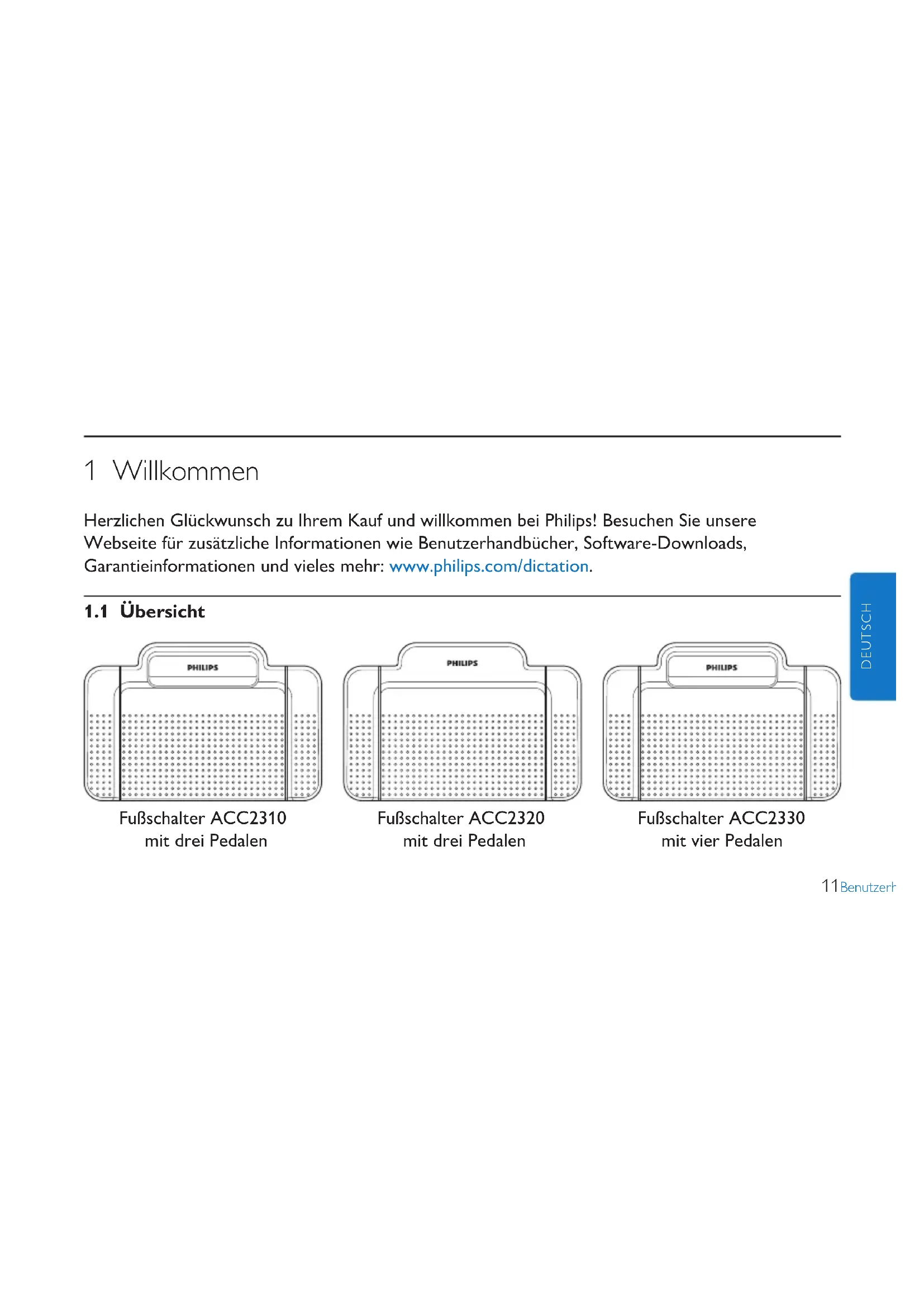

DE Benutzerhandbuch 11

Herzlichen Glückwunsch zu Ihrem Kauf und willkommen bei Philips! Besuchen Sie unsere Webseite für zusätzliche Informationen wie Benutzerhandbücher, Software-Downloads, Garantieinformationen und vieles mehr: www.philips.com/dictation.

1.1 Übersicht

PHILIPS

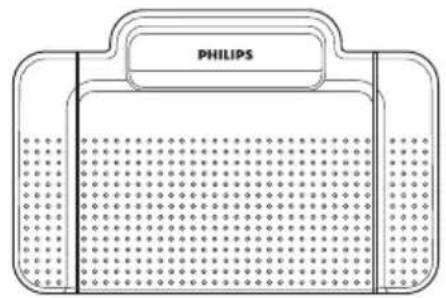

Fußschalter ACC2310 mit drei Pedalen

PHILIPS

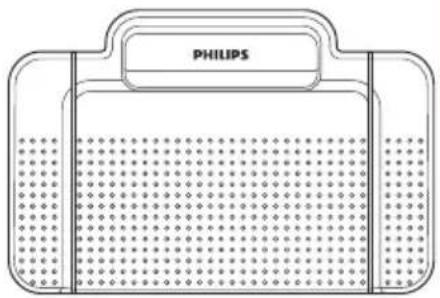

Fußschalter ACC2320 mit drei Pedalen

Fußschalter ACC2330 mit vier Pedalen

2 Wichtig

2.1 Sicherheit

• Um Kurzschlüsse zu vermeiden, darf das Gerät nicht Regen oder Wasser ausgesetzt werden.
• Setzen Sie das Gerät keinen hohen Temperaturen durch Wärmequellen oder direkter Sonneneinstrahlung aus.
• Schützen Sie Kabel vor unbeabsichtigen Beschädigungen durch Knicken oder Quetschen, besonders im Bereich von Steckers und der Austrittsstelle des Kabels aus dem Gehäuse.
• Bitte erstellen Sie Sicherungskopien Ihrer Dateien. Der Hersteller haftet nicht für den Verlust von Dateien.

2.2 Entsorgung Ihres Altgeräts

• Ihr Gerät wurde unter Verwendung hochwertiger Materialien und Komponenten entwickelt und hergestellt, die recycelt und wieder verwendet werden können.
• Befindet sich dieses Symbol (durchgestrichene Abfalltonne auf Rädern) auf dem Gerät, bedeutet dies, dass für dieses Gerät die Europäischen Richtlinie 2012/19/EU gilt.
• Informieren Sie sich über die geltenden Bestimmungen zur getrennten Sammlung von Elektro- und Elektronik-Altgeräten in Ihrem Land.
• Richten Sie sich bitte nach den geltenden Bestimmungen in Ihrem Land, und entsorgen Sie Altgeräte nicht über Ihren Haushaltsabfall. Durch die korrekte Entsorgung Ihrer

Altgeräte werden Umwelt und Menschen vor möglichen negativen Folgen geschützt.

2.3 Technische Unterstützung und Garantie

Unsere Geräte entsprechen dem neuesten Stand der Technik und werden nach strengsten Qualitätsnormen gefertigt. Sollte Ihr Produkt dennoch einen Mangel aufweisen oder defekt sein, kontaktieren Sie bitte Ihren Händler, um Informationen zur weiteren Vorgangsweise zu erhalten.

Wenn Sie Fragen haben, die Ihr Händler nicht beantworten kann, besuchen Sie unsere Website www.philips.com/dictation, um uns zu kontaktieren.

Das Gerät enthält keine Teile, die vom Benutzer repariert werden können. Gehäuseabdeckungen dürfen nicht geöffnet oder entfernt werden. Reparaturen dürfen nur vom Kundendienst und von offiziellen Reparaturbetrieben durchgeführt werden. Bei Nichtbeachtung erlischt jegliche Garantie, gleich ob ausdrücklich oder konkludent. Jeder Betrieb, der in diesem Handbuch ausdrücklich untersagt wird, und jegliche Einstellungen oder Montageverfahren, die in diesem Handbuch nicht empfohlen oder autorisiert werden, führen zum Erlöschen der Garantie.

3 Installation

Die Software Philips Speech Control ist erforderlich, damit der Fußschalter richtig funktioniert.

1 Stecken Sie den Fußschalter an einen freien USB-Anschluss des PCs an.
2 Laden Sie die Software Philips SpeechControl von der Website www.dictation.philips.com/support auf Ihrem Computer herunter.
3 Auf einem Windows-Computer, extrahieren Sie die heruntergeladene Datei.
4 Doppelklicken Sie auf die .exe-Datei (Windows) oder die .dmg-Datei (macOS) und befolgen Sie die Anleitungen auf dem Bildschirm, um die Software-Treiber zu installieren.

Hinweis

Zur Installation der Software benötigen Sie Administrator-Rechte. Falls Sie weitere Hilfe benötigen, kontaktieren Sie bitte Ihren Administrator.

4 Den Fußschalter verwenden

4.1 Fußschalter ACC2310 / ACC2320

Der Fußschalter hat drei Pedale: schneller Rücklauf 1, schneller Vorlauf 2 und Wiedergabe 3.

1 2 3

ACC2310 ACC2320

PHILIPS 1 2 3

1 Drücken und halten Sie das Pedal für den schnellen Rücklauf. Wenn beim Zurückspulen die gewünschte Position erreicht ist, lassen Sie das Pedal los.
2 Drücken und halten Sie das Pedal für den schnellen Vorlauf. Wenn beim Vorspulen die gewünschte Position erreicht ist, lassen Sie das Pedal los.

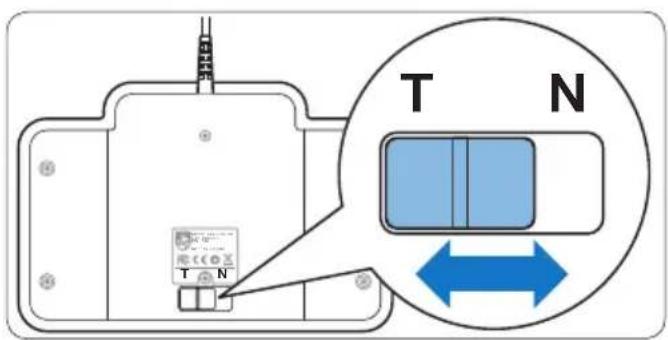

3 Mit dem Pedal starten Sie die Wiedergabe. Das Verhalten beim Starten und Stoppen der Wiedergabe ist von den Einstellungen des Wiedergabeschalters auf der Unterseite des Fußschalters abhängig:

- Position N: Drücken und halten Sie das Pedal während der Wiedergabe. Wenn Sie das Pedal loslassen, wird die Wiedergabe

gestoppt.

- Position T: Drücken Sie das Pedal, und lassen Sie es wieder los, um die Wiedergabe zu starten. Drücken Sie das Pedal nochmal, um die Wiedergabe zu stoppen.

T N T N

4.2 Fußschalter ACC2330

Der Fußschalter hat vier Pedale: ein linkes 1, ein mittleres 2, ein rechtes 3 und ein oberes 4.

P4 1 2 3

1 Drücken und halten Sie das linke Pedal für den schnellen Vorlauf. Wenn beim Vorspulen die gewünschte Position erreicht ist, lassen Sie das Pedal los.

2 Drücken Sie das mittlere Pedal, und lassen Sie es wieder los, um die Wiedergabe zu starten. Drücken Sie das Pedal nochmal, um die Wiedergabe zu stoppen.
3 Drücken und halten Sie das rechte Pedal für den schnellen Rücklauf. Wenn beim Zurückspulen die gewünschte Position erreicht ist, lassen Sie das Pedal los.
4 Drücken Sie das obere Pedal kurz, um ein Diktat zu beenden.

Tipp

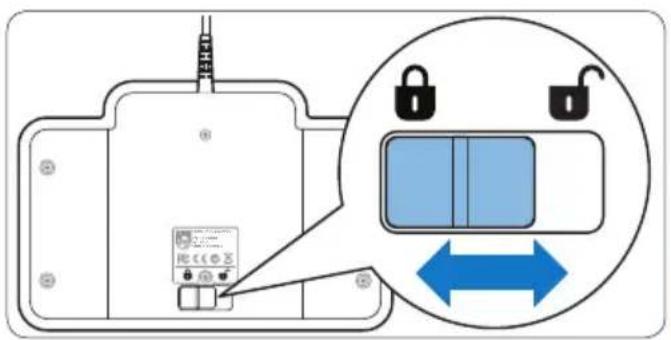

Wenn das mittlere Pedal mit der Philips Speech-Control-Software deaktiviert wurde (siehe nächstes Kapitel), können Sie es mit dem Schalter auf der Unterseite des Fußschalters fixieren.

5 Weitergehende Konfiguration

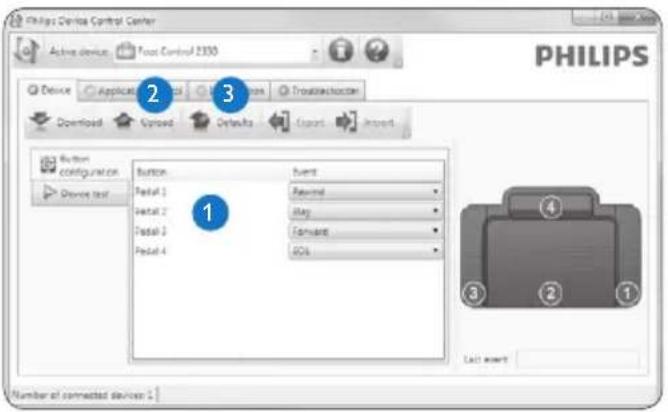

Verwenden Sie die Philips SpeechControl-Software um die Funktion der Pedale des Fußschalters zu ändern.

1 Stecken Sie den Fußschalter an einen freien USB-Anschluss des PCs an.
2 Starten Sie die Software Philips SpeechControl.
3 Ändern Sie die Funktion der Pedale entsprechend Ihren Anforderungen. 1
4 Klicken Sie auf die Schaltfläche Upload 2, um die neuen Einstellungen zu speichern.

Hinweis

Der Fußschalter kann durch einen Klick auf die Schaltfläche Defaults auf die Werkseinstellungen

zurückgesetzt werden 3. Klicken Sie anschließend auf die Schaltfläche Upload 2, um die Werkseinstellungen zu speichern.
