BEDIENUNGSANLEITUNG Deli 306055 BARTSCHER

NL/B PL- 1 - DEUTSCH Original-Bedienungsanleitung

Bedienungsanleitung vor Inbetriebnahme lesen und griffbereit am Gerät aufbewahren!

1.3 Haftung und Gewährleistung ................................................................................. 3

2.2 Sicherheitshinweise für die Nutzung des Gerätes ................................................. 4

Bartscher GmbH Franz-Kleine-Str. 28 D-33154 Salzkotten Tel.: [phone] Service-Hotline: [phone] Germany Fax: [phone] (14ct/Min. aus dem deutschen Festnetz) D/A/CH- 2 -

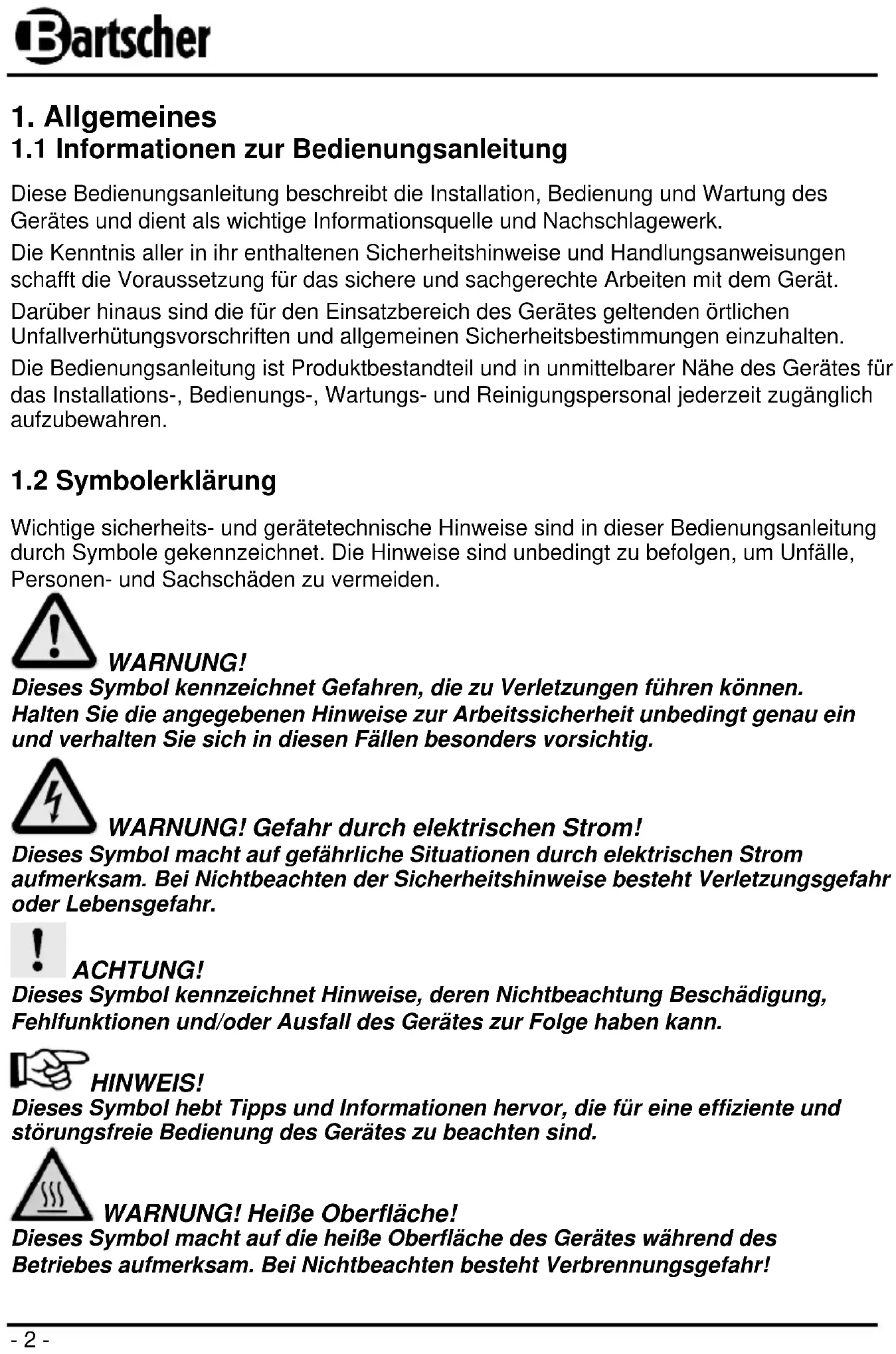

1.1 Informationen zur Bedienungsanleitung

Diese Bedienungsanleitung beschreibt die Installation, Bedienung und Wartung des Gerätes und dient als wichtige Informationsquelle und Nachschlagewerk. Die Kenntnis aller in ihr enthaltenen Sicherheitshinweise und Handlungsanweisungen schafft die Voraussetzung für das sichere und sachgerechte Arbeiten mit dem Gerät. Darüber hinaus sind die für den Einsatzbereich des Gerätes geltenden örtlichen Unfallverhütungsvorschriften und allgemeinen Sicherheitsbestimmungen einzuhalten. Die Bedienungsanleitung ist Produktbestandteil und in unmittelbarer Nähe des Gerätes für das Installations-, Bedienungs-, Wartungs- und Reinigungspersonal jederzeit zugänglich aufzubewahren.

Wichtige sicherheits- und gerätetechnische Hinweise sind in dieser Bedienungsanleitung durch Symbole gekennzeichnet. Die Hinweise sind unbedingt zu befolgen, um Unfälle, Personen- und Sachschäden zu vermeiden. WARNUNG! Dieses Symbol kennzeichnet Gefahren, die zu Verletzungen führen können. Halten Sie die angegebenen Hinweise zur Arbeitssicherheit unbedingt genau ein und verhalten Sie sich in diesen Fällen besonders vorsichtig. WARNUNG! Gefahr durch elektrischen Strom! Dieses Symbol macht auf gefährliche Situationen durch elektrischen Strom aufmerksam. Bei Nichtbeachten der Sicherheitshinweise besteht Verletzungsgefahr oder Lebensgefahr. ACHTUNG! Dieses Symbol kennzeichnet Hinweise, deren Nichtbeachtung Beschädigung, Fehlfunktionen und/oder Ausfall des Gerätes zur Folge haben kann. HINWEIS! Dieses Symbol hebt Tipps und Informationen hervor, die für eine effiziente und störungsfreie Bedienung des Gerätes zu beachten sind. WARNUNG! Heiße Oberfläche! Dieses Symbol macht auf die heiße Oberfläche des Gerätes während des Betriebes aufmerksam. Bei Nichtbeachten besteht Verbrennungsgefahr!- 3 -

1.3 Haftung und Gewährleistung

Alle Angaben und Hinweise in dieser Bedienungsanleitung wurden unter Berücksichtigung der geltenden Vorschriften, des aktuellen ingenieurtechnischen Entwicklungsstandes sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt. Die Übersetzungen der Bedienungsanleitung wurden ebenfalls nach bestem Wissen erstellt. Eine Haftung für Übersetzungsfehler können wir jedoch nicht übernehmen. Maßgebend ist die beiliegende deutsche Version dieser Bedienungsanleitung. Der tatsächliche Lieferumfang kann bei Sonderausführungen, der Inanspruchnahme zusätzlicher Bestelloptionen oder auf Grund neuester technischer Änderungen u. U. von den hier beschriebenen Erläuterungen und zeichnerischen Darstellungen abweichen. Bei Fragen wenden Sie sich an den Hersteller. HINWEIS! Diese Bedienungsanleitung ist vor Beginn aller Arbeiten am und mit dem Gerät, insbesondere vor der Inbetriebnahme, sorgfältig durchzulesen! Für Schäden und Störungen, die sich aus der Nichtbeachtung der Bedienungsanleitung ergeben, übernimmt der Hersteller keine Haftung. Die Bedienungsanleitung ist unmittelbar am Gerät und zugänglich für alle Personen, die am oder mit dem Gerät arbeiten, aufzubewahren. Technische Änderungen am Produkt im Rahmen der Verbesserung der Gebrauchseigenschaften und der Weiterentwicklung behalten wir uns vor.

Die Bedienungsanleitung und die in ihr enthaltenen Texte, Zeichnungen, Bilder und sonstigen Darstellungen sind urheberrechtlich geschützt. Vervielfältigungen in jeglicher Art und Form – auch auszugsweise – sowie die Verwertung und/oder Mitteilung des Inhaltes sind ohne schriftliche Freigabeerklärung des Herstellers nicht gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Weitere Ansprüche bleiben vorbehalten. HINWEIS! Die grafischen Darstellungen in dieser Anleitung können unter Umständen leicht von der tatsächlichen Ausführung des Gerätes abweichen.

1.5 Konformitätserklärung

Das Gerät entspricht den aktuellen Normen und Richtlinien der EU. Dies bescheinigen wir in der EG-Konformitätserklärung. Bei Bedarf senden wir Ihnen gern die entsprechende Konformitätserklärung zu.- 4 -

Dieser Abschnitt bietet einen Überblick über alle wichtigen Sicherheitsaspekte. Zusätzlich sind in den einzelnen Kapiteln konkrete Sicherheitshinweise zur Abwendung von Gefahren gegeben und mit Symbolen gekennzeichnet. Darüber hinaus sind am Gerät befindliche Piktogramme, Schilder und Beschriftungen zu beachten und in ständig lesbarem Zustand zu halten. Die Beachtung aller Sicherheitshinweise ermöglicht optimalen Schutz vor Gefährdungen und gewährleistet sicheren und störungsfreien Betrieb des Gerätes.

Das Gerät ist nach den derzeit gültigen Regeln der Technik gebaut. Es können jedoch von diesem Gerät Gefahren ausgehen, wenn es unsachgemäß oder nicht bestimmungs- gemäß verwendet wird. Die Kenntnis des Inhalts der Bedienungsanleitung ist eine der Voraussetzungen, um Sie vor Gefahren zu schützen, sowie Fehler zu vermeiden und somit das Gerät sicher und störungsfrei zu betreiben. Zur Vermeidung von Gefährdungen und zur Sicherung der optimalen Leistung dürfen am Gerät weder Veränderungen noch Umbauten vorgenommen werden, die durch den Hersteller nicht ausdrücklich genehmigt worden sind. Das Gerät darf nur in technisch einwandfreiem und betriebssicherem Zustand betrieben werden.

2.2 Sicherheitshinweise für die Nutzung des Gerätes

Die Angaben zur Arbeitssicherheit beziehen sich auf die zum Zeitpunkt der Herstellung des Gerätes gültigen Verordnungen der Europäischen Union. Wird das Gerät gewerblich genutzt, ist der Betreiber verpflichtet, während der gesamten Einsatzzeit des Gerätes die Übereinstimmung der benannten Arbeitssicherheits- maßnahmen mit dem aktuellen Stand der Regelwerke festzustellen und neue Vorschriften zu beachten. Außerhalb der Europäischen Union sind die am Einsatzort des Gerätes geltenden Arbeitssicherheitsgesetze und regionalen Bestimmungen einzuhalten. Neben den Arbeitssicherheitshinweisen in dieser Bedienungsanleitung sind die für den Einsatzbereich des Gerätes allgemein gültigen Sicherheits- und Unfallverhütungs- vorschriften sowie die geltenden Umweltschutzbestimmungen zu beachten und einzuhalten.- 5 - ACHTUNG! o Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. o Kinder dürfen nicht mit dem Gerät spielen. o Reinigung und Benutzerwartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind älter als 8 Jahre und werden beaufsichtigt. o Kinder jünger als 8 Jahre sind vom Gerät und der Anschlussleitung fernzuhalten. o Bewahren Sie diese Bedienungsanleitung sorgfältig auf. Wenn das Gerät an eine dritte Person weitergegeben wird, muss die Bedienungsanleitung mit ausgehändigt werden. o Alle Personen, die das Gerät benutzen, müssen sich an die Angaben in der Bedienungsanleitung halten und die Sicherheitshinweise beachten. o Das Gerät nur in geschlossenen Räumen betreiben.

2.3 Bestimmungsgemäße Verwendung

Die Betriebssicherheit ist nur bei bestimmungsgemäßer Verwendung des Gerätes gewährleistet. Alle technischen Eingriffe, auch die Montage und die Instandhaltung sind ausschließlich vom qualifizierten Kundendienst vorzunehmen. Die Heiße Theke ist nur zum Erwärmen und Warmhalten von Speisen in geeigneten Behältern bestimmt. ACHTUNG! Jede über die bestimmungsgemäße Verwendung hinausgehende und/oder anders- artige Verwendung des Gerätes ist untersagt und gilt als nicht bestimmungsgemäß. Ansprüche jeglicher Art gegen den Hersteller und/oder seine Bevollmächtigten wegen Schäden aus nicht bestimmungsgemäßer Verwendung des Gerätes sind ausgeschlossen. Für alle Schäden bei nicht bestimmungsgemäßer Verwendung haftet allein der Betreiber.- 6 -

3. Transport, Verpackung und Lagerung

3.1 Transportinspektion

Lieferung bei Erhalt unverzüglich auf Vollständigkeit und Transportschäden prüfen. Bei äußerlich erkennbarem Transportschaden Lieferung nicht oder nur unter Vorbehalt entgegen nehmen. Schadensumfang auf Transportunterlagen/Lieferschein des Transporteurs vermerken. Reklamation einleiten. Verdeckte Mängel sofort nach Erkennen reklamieren, da Schadensersatzansprüche nur innerhalb der geltenden Reklamationsfristen geltend gemacht werden können.

Werfen Sie den Umkarton Ihres Geräts nicht weg. Sie benötigen ihn eventuell zur Aufbewahrung, beim Umzug oder wenn Sie das Gerät bei eventuellen Schäden an unsere Service-Stelle senden müssen. Entfernen Sie vor der Inbetriebnahme das äußere und innere Verpackungsmaterial vollständig vom Gerät. HINWEIS! Falls Sie die Verpackung entsorgen möchten, beachten Sie die in Ihrem Land geltenden Vorschriften. Führen Sie wieder verwertbare Verpackungsmaterialien dem Recycling zu. Bitte prüfen Sie, ob das Gerät und das Zubehör vollständig sind. Falls irgendwelche Teile fehlen sollten, nehmen Sie bitte mit unserem Kundenservice Kontakt auf.

Packstücke bis zur Installation verschlossen und unter Beachtung der außen angebrachten Aufstell- und Lagermarkierung aufbewahren. Packstücke nur unter folgenden Bedingungen lagern: - Nicht im Freien aufbewahren. - Trocken und staubfrei aufbewahren. - Keinen aggressiven Medien aussetzen. - Vor Sonneneinstrahlung schützen. - Mechanische Erschütterungen vermeiden. - Bei längerer Lagerung (> 3 Monate) regelmäßig allgemeinen Zustand aller Teile und der Verpackung kontrollieren. Bei Erfordernis auffrischen oder erneuern.- 7 -

4.1 Baugruppenübersicht

Ablageroste Stellfüße Gehäuse Glasschiebetüren hinten Glasschiebetüren vorne LED-Beleuchtung oben

LED- Beleuchtung seitlich LED- Beleuchtung seitlich Auflageschienen- 8 - Bedienelemente

4.2 Technische Angaben

Bezeichnung Heiße Theke Art.-Nr.:

Model: „Bartscher Deli I“ „Bartscher Deli II“

Ausführung: innen verchromt, außen lackiert Inhalt: 110 Liter 152 Liter 373 Liter Temperaturbereich: +30 °C - +90 °C Anschlusswert: 1,84 kW / 230 V 1,84 kW / 230 V 2,2 kW / 230 V Abmessungen (mm): B 660 T 437 H 655 B 900 T 480 H 590 B 1200 T 480 H 810 Zubehör: 3 höhenverstellbare Ablageroste Abmessungen Ablageroste (mm): B 580 x T 275 B 580 x T 298 B 580 x T 318 B 820 x T 315 B 820 x T 340 B 820 x T 360 B 1120 x T 315 B 1120 x T 340 B 1120 x T 360 Gewicht: 42,0 kg 52,0 kg 76,0 kg Technische Änderungen vorbehalten! EIN

Kippschalter Kippschalter LED-Beleuchtung Temperaturdrehregler Aufheiz-Kontrolllampe (orange) Netzanschlussleitung- 9 -

5. Installation und Bedienung

5.1 Sicherheitshinweise

WARNUNG! Gefahr durch elektrischen Strom! Das Gerät darf nur an ordnungsgemäß installierten Einzelsteckdosen mit Schutzkontakt betrieben werden. Die Netzanschlussleitung nicht am Kabel aus der Steckdose ziehen, immer am Gehäuse des Netzsteckers anfassen.

• Achten Sie darauf, dass das Netzkabel nicht mit Wärmequellen bzw. scharfen Kanten in Berührung kommt. Netzkabel nicht vom Tisch oder von der Theke herunter hängen lassen. Achten Sie darauf, dass niemand auf das Netzkabel treten oder darüber stolpern kann.

• Das Netzkabel nicht knicken, quetschen, verknoten, immer vollständig abwickeln.

• Stellen Sie niemals das Gerät oder andere Gegenstände auf das Netzkabel.

• Netzkabel nicht über Teppichstoff oder andere Wärmeisolierungen verlegen. Netzkabel nicht abdecken. Netzkabel von Arbeitsbereichen fernhalten und nicht in Wasser oder andere Flüssigkeiten eintauchen.

• Benutzen Sie das Gerät nicht, wenn es nicht korrekt funktioniert, beschädigt oder zu Boden gefallen ist.

• Keine Zubehör- und Ersatzteile verwenden, die nicht vom Hersteller empfohlen wurden. Diese könnten eine Gefahr für den Benutzer darstellen oder Schäden am Gerät verursachen und zu Personenschäden führen, zudem erlischt die Gewährleistung.

• Gerät während des Betriebes nicht bewegen und nicht kippen.

• Bedienen Sie das Gerät niemals mit nassen oder feuchten Händen.

• Lassen Sie das Gerät während des Betriebes niemals unbeaufsichtigt. WARNUNG! Gefahr durch elektrischen Strom! Gerät kann bei unsachgemäßer Installation Verletzungen verursachen! Vor Installation Daten des örtlichen Stromnetzes mit technischen Angaben des Gerätes vergleichen (siehe Typenschild). Gerät nur bei Übereinstimmung anschließen! Sicherheitshinweise beachten!- 10 -

5.2 Aufstellen und Anschließen

ACHTUNG! Alle Installations-, Wartungs- und Reparaturarbeiten sollten ausschließlich von einem autorisierten Installateur durchgeführt werden!

• Packen Sie das Gerät aus und entsorgen Sie sämtliches Verpackungsmaterial.

• Stellen Sie das Gerät auf einen ebenen, sicheren Platz, der das Gewicht des Gerätes aushält und der nicht wärmeempfindlich ist.

• Stellen Sie das Gerät niemals auf einen brennbaren Untergrund.

• Das Gerät nicht in der Nähe von offenen Feuerstellen, Elektroöfen, Heizöfen oder anderen Hitzequellen aufstellen.

• Stellen Sie das Gerät nicht in der Nähe von Wänden oder sonstigen Gegenständen aus brennbaren Materialien auf. Halten Sie einen Mindestanstand von 10 cm zu allen Seiten ein.

• Stellen Sie keine Gegenstände auf dem Gerät ab.

• Der Steckdosenstromkreis muss mit mindestens 16A abgesichert sein. Anschluss nur direkt an eine Wandsteckdose; Verteiler oder Mehrfachsteckdosen dürfen nicht verwendet werden.

• Gerät so aufstellen, dass der Stecker zugänglich ist, damit das Gerät bei Bedarf schnell vom Netz getrennt werden kann.- 11 -

• Reinigen Sie das Gerät und Zubehör vor dem ersten Gebrauch gemäß Anweisungen im Abschnitt 6.2 „Reinigung“.

• Legen Sie die Ablageroste auf die Auflageschienen in der gewünschten Höhe auf.

• Schließen Sie Netzanschlussleitung an eine geerdete Einzelsteckdose an.

• Schalten Sie das Gerät mit dem EIN-/AUS-Kippschalter an der Bedienseite ein.

Speisen aufwärmen und warm halten HINWEIS!

• Heizen Sie die Theke ohne Wasser in der Wasserschale und ohne Speisen bis auf die gewünschte Temperatur auf. Die Glasscheiben/-Schiebetüren werden durch das Vorheizen erwärmt, dieser Vorgang soll verhindern, dass sich Kondenswasser auf den Glasscheiben/-Schiebetüren bildet, wenn Speisen in die Theke gestellt werden.

• Stellen Sie die Temperatur im Bereich von 30 °C bi s 90 °C für die gewünschten Speisen mit dem Temperaturdrehregler an der Bedienseite des Gerätes ein.

• Die orange Aufheiz-Kontrolllampe neben dem Temperaturdrehregler leuchtet auf. Sobald die eingestellte Temperatur erreicht ist, schaltet die Heizung ab und die orange Aufheiz-Kontrolllampe erlischt. Sinkt die Temperatur in der Theke, schaltet die Heizung erneut ein und die orange Aufheiz-Kontrolllampe leuchtet auf.

• Die vorhandene Temperatur in der Theke kann in der Temperaturanzeige vorne am Gerät abgelesen werden. Bevor Sie die Theke mit Speisen bestücken, achten Sie darauf, dass die eingestellte Betriebstemperatur erreicht ist.

• Bereiten Sie in der Zwischenzeit die Speisen vor.

• Füllen Sie Wasser in die Wasserschale (ca. 0,6 Liter) und setzen diese in die dafür vorgesehene Vorrichtung ein. Die Wasserschale ist für die Erzeugung von Feuchtigkeit in der Theke bestimmt, damit die Speisen nicht so schnell austrocknen (besonders wichtig bei Gebäck). HINWEIS! Wasserstand in der Wasserschale beobachten, bei Bedarf Wasser nachfüllen.- 12 -

• Stellen Sie die vorbereiteten Speisen in geeigneten Behältern auf die Ablageroste in die Theke. ACHTUNG! Speisen niemals direkt auf die Ablageroste legen, benutzen Sie geeignete Behälter oder Geschirr zum Warmhalten der Speisen in der Theke!

• Zur einfacheren Bedienung ist das Gerät mit Glasschiebetüren vorne und hinten ausgestattet, damit Speisen von der Bedienseite hineingestellt und an der Vorderseite entnommen werden können. Schließen Sie die Glasschiebetüren nach dem Bestücken der Theke oder Entnahme der Speisen, um den Temperaturverlust in der Theke zu verringern.

• Die Speisen werden bei der eingestellten Temperatur jetzt warm gehalten. WARNUNG! Heiße Oberfläche! Während des Betriebs werden einige Geräteteile sehr heiß. Um Verbrennungen zu vermeiden, berühren Sie heiße Geräteteile nicht mit bloßen Händen, benutzen Sie Schutzhandschuhe!

• Das Gerät ist mit Beleuchtung oben sowie links und rechts entlang des vorderen Rahmens für Glasschiebetüren ausgestattet. Schalten Sie die Beleuchtung bei Bedarf mit dem entsprechenden Kippschalter an der Bedienseite des Gerätes ein.

• Wenn das Gerät nicht mehr benutzt wird, schalten Sie es über den EIN-/AUS- Kippschalter aus und trennen es von der Stromversorgung (Netzstecker ziehen!).

6. Reinigung und Wartung

6.1 Sicherheitshinweise

o Vor der Reinigung sowie vor der Durchführung von Reparaturen das Gerät von der Stromversorgung trennen und abkühlen lassen. o Keine ätzenden Reinigungsmittel verwenden und darauf achten, dass kein Wasser in das Gerät eindringt. o Um sich vor Stromschlägen zu schützen, Gerät, Kabel und Stecker niemals in Wasser oder andere Flüssigkeiten eintauchen. ACHTUNG! Das Gerät ist nicht für das direkte Absprühen mit einem Wasserstrahl geeignet. Verwenden Sie daher keinen Druckwasserstrahl, um dieses Gerät zu reinigen!- 13 -

o Reinigen Sie das Gerät regelmäßig am Ende des Arbeitstages oder wenn das Gerät längere Zeit nicht benutzt wird. o Trennen Sie das Gerät von der Stromversorgung (Netzstecker ziehen!) und lassen es erst abkühlen, bevor Sie mit der Reinigung beginnen. o Entnehmen Sie die Ablageroste und die Wasserschale aus der Theke. Reinigen Sie das Zubehör mit warmem Wasser und einem milden Reinigungsmittel. Spülen Sie mit klarem Wasser nach und trocknen es anschließend gründlich ab. o Wenn sich Kalkablagerungen in der Wasserschale festgesetzt haben, entfernen Sie diese regelmäßig mit handelsüblichen Mitteln. o Reinigen Sie die Glasschiebetüren der Theke von innen und außen sowie das Gehäuse und Bedienblende mit einem weichen feuchten Tuch und mildem Reinigungsmittel. WARNUNG! Achten Sie darauf, dass kein Wasser in die Wasserschalen-Vorrichtung gelangt. o Verwenden Sie ausschließlich ein weiches Tuch und benutzen Sie niemals irgendeine Art von groben Reinigern, welche das Gerät zerkratzen könnte. o Nach der Reinigung sollten Sie ein weiches, trockenes Tuch zum Trocknen und Polieren der Oberfläche einsetzen.

6.3 Sicherheitshinweise zur Wartung

o Das Netzkabel von Zeit zu Zeit auf Beschädigungen überprüfen. Gerät niemals benutzen, wenn das Netzkabel beschädigt ist. Wenn dieses Schäden aufweist, muss es durch den Kundendienst oder einen qualifizierten Elektriker ausgetauscht werden, um Gefährdungen zu vermeiden. o Bei Schäden oder Störungen wenden Sie sich an Ihren Fachhändler oder an unseren Kundendienst. o Wartungs- und Reparaturarbeiten dürfen nur von qualifizierten Fachleuten unter Verwendung von Original-Ersatz- und Zubehörteilen ausgeführt werden. Versuchen Sie niemals, selber an dem Gerät Reparaturen durchzuführen!- 14 -

Altgeräte Das ausgediente Gerät ist am Ende seiner Lebensdauer entsprechend den nationalen Bestimmungen zu entsorgen. Es empfiehlt sich, mit einer auf Entsorgung spezialisierten Firma Kontakt aufzunehmen, oder sich mit der Entsorgungsabteilung Ihrer Kommune in Verbindung zu setzen. WARNUNG! Damit der Missbrauch und die damit verbundenen Gefahren ausgeschlossen sind, machen Sie Ihr Altgerät vor der Entsorgung unbrauchbar. Dazu Gerät von der Netzversorgung trennen und das Netzanschlusskabel vom Gerät entfernen. HINWEIS!

Für die Entsorgung des Gerätes beachten Sie die in Ihrem Land und in Ihrer Kommune geltenden Vorschriften.
