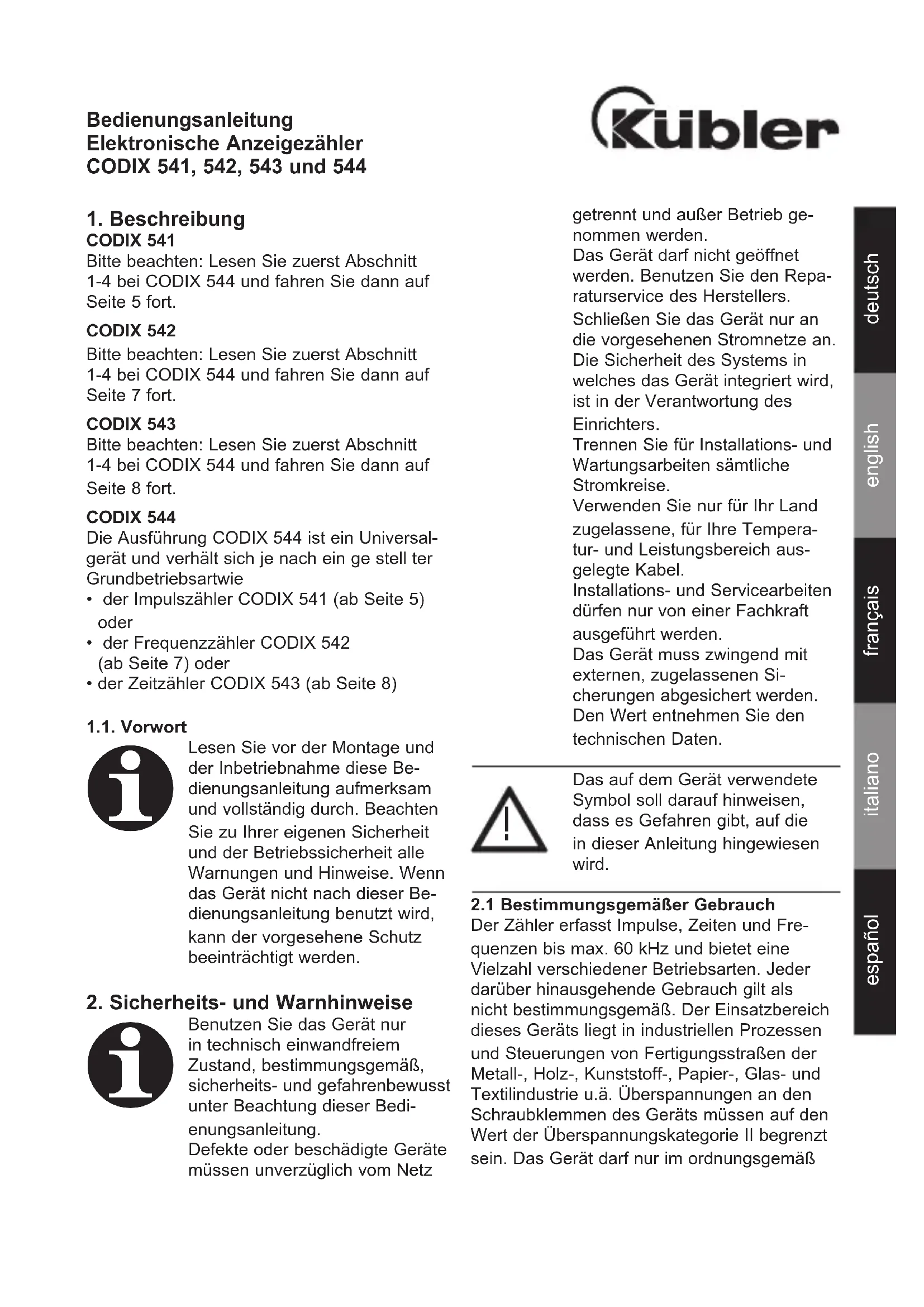

BEDIENUNGSANLEITUNG Codix 541 Kübler

getrennt und außer Betrieb ge- nommen werden. Das Gerät darf nicht geöffnet werden. Benutzen Sie den Repa- raturservice des Herstellers. Schließen Sie das Gerät nur an die vorgesehenen Stromnetze an. Die Sicherheit des Systems in welches das Gerät integriert wird, ist in der Verantwortung des Einrichters. Trennen Sie für Installations- und Wartungsarbeiten sämtliche Stromkreise. Verwenden Sie nur für Ihr Land zugelassene, für Ihre Tempera- tur- und Leistungsbereich aus- gelegte Kabel. Installations- und Servicearbeiten dürfen nur von einer Fachkraft ausgeführt werden. Das Gerät muss zwingend mit externen, zugelassenen Si- cherungen abgesichert werden. Den Wert entnehmen Sie den technischen Daten. Das auf dem Gerät verwendete Symbol soll darauf hinweisen, dass es Gefahren gibt, auf die in dieser Anleitung hingewiesen wird.

2.1 Bestimmungsgemäßer Gebrauch

Der Zähler erfasst Impulse, Zeiten und Fre- quenzen bis max. 60 kHz und bietet eine Vielzahl verschiedener Betriebsarten. Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Der Einsatzbereich dieses Geräts liegt in industriellen Prozessen und Steuerungen von Fertigungsstraßen der Metall-, Holz-, Kunststoff-, Papier-, Glas- und Textilindustrie u.ä. Überspannungen an den Schraubklemmen des Geräts müssen auf den Wert der Überspannungskategorie II begrenzt sein. Das Gerät darf nur im ordnungsgemäß deutsch english français italiano español Bedienungsanleitung Elektronische Anzeigezähler CODIX 541, 542, 543 und 544

CODIX 541 Bitte beachten: Lesen Sie zuerst Abschnitt 1-4 bei CODIX 544 und fahren Sie dann auf Seite 5 fort. CODIX 542 Bitte beachten: Lesen Sie zuerst Abschnitt 1-4 bei CODIX 544 und fahren Sie dann auf Seite 7 fort. CODIX 543 Bitte beachten: Lesen Sie zuerst Abschnitt 1-4 bei CODIX 544 und fahren Sie dann auf Seite 8 fort. CODIX 544 Die Ausführung CODIX 544 ist ein Universal- gerät und verhält sich je nach ein ge stell ter Grund be triebs art wie

• der Impulszähler CODIX 541 (ab Seite 5) oder

• der Frequenzzähler CODIX 542 (ab Seite 7) oder

• der Zeitzähler CODIX 543 (ab Seite 8) 1.1. Vorwort Lesen Sie vor der Montage und der Inbetriebnahme diese Be- dienungsanleitung aufmerksam und vollständig durch. Beachten Sie zu Ihrer eigenen Sicherheit und der Betriebssicherheit alle Warnungen und Hinweise. Wenn das Gerät nicht nach dieser Be- dienungsanleitung benutzt wird, kann der vorgesehene Schutz beeinträchtigt werden.

2. Sicherheits- und Warnhinweise

Benutzen Sie das Gerät nur in technisch einwandfreiem Zustand, bestimmungsgemäß, sicherheits- und gefahrenbewusst unter Beachtung dieser Bedi- enungsanleitung. Defekte oder beschädigte Geräte müssen unverzüglich vom Netz

tSeite 2 www.kuebler.com eingebauten Zustand und entsprechend dem Kapitel „Technische Daten“ betrieben werden. Das Gerät ist nicht geeignet für den ex- plosions-geschützten Bereich und den Einsatzbereichen, die in EN 61010 Teil 1 ausgeschlossen sind. Wird das Gerät zur Überwachung von Maschinen oder Ablauf- prozessen eingesetzt, bei denen infolge eines Ausfalls oder Fehlbedienung des Gerätes eine Beschädigung der Maschine oder ein Unfall des Bedienungspersonals möglich ist, dann müssen Sie entsprechende Sicherheitsvorkeh- rungen treffen. Das Gerät ist für die Verwendung in Innen- räumen konzipiert. Bei Einhaltung der tech- nischen Daten kann das Gerät aber auch im Außenbereich verwendet werden. Achten Sie hierbei aber auch auf einen angemessenen UV-Schutz.

2.2 Schalttafeleinbau

Montieren Sie das Gerät entfernt von Wärmequellen und vermeiden Sie direkten Kontakt mit ätzenden Flüssigkeiten, heißem Dampf oder ähnlichen. Es muss sichergestellt werden, dass umlaufend um das Gerät 10 mm Umlüftung vorhanden ist. Das Gerät muss so eingebaut wer- den, dass die Anschlussklemmen von einem Bediener unzugänglich und nicht berührbar sind. Beachten Sie beim Einbau, dass nur die Frontseite als Bedienerberührbar eingestuft ist. Montageanleitung

1. Befestigungsrahmen vom Gerät abziehen.

2. Gerät von vorne in den Schalttafelausschnitt

einsetzen und auf korrekten Sitz der Fron- trahmendichtung achten.

3. Befestigungsrahmen von hinten auf das Ge-

häuse aufschieben, bis die Federbügel unter Spannung stehen und die Rastnasen oben und unten eingerastet sind. Hinweis: Bei fachgerechtem Einbau kann front- seitig IP65 erreicht werden.

2.3 Elektrische Installation

Trennen Sie vor Installations- oder Wartungsarbeiten das Gerät von allen Spannungsquellen und stellen Sie sicher, dass keine BERÜHR- GEFÄHRLICHEN Spannungen mehr vorhanden sind. AC-Versorgte Geräte dürfen nur über einen Schalter oder Leis- tungsschalter mit dem Niederspan- nungsnetz verbunden werden, welcher in der Nähe des Gerätes installiert und als dessen Trennvor- richtung gekennzeichnet ist. Installations- oder Wartungsarbeit- en dürfen nur von einer Fachkraft durchgeführt werden und müssen nach den zutreffenden nationalen und internationalen Standards erfolgen. Es muss darauf geachtet werden, dass sämtliche Kleinspannungen welche in das Gerät gehen oder aus dem Gerät kommen durch dop- pelte bzw. verstärkte Isolation von gefährlichen, stromführenden Lei- tungen getrennt sind (SELV Kreise). Das Gerät muss für den ordnungs- gemäßen Betrieb extern abgesichert werden. Hinweise für die vorges- chriebenen Sicherungen finden Sie unter den Technischen Daten. Es muss auch im Fehlerfall sicherg- estellt werden, dass die unter den technischen Daten angegebenen Daten auf keinen Umständen über- schritten werden.

• Leitungen und deren Isolierungen müssen dem vorgesehenen Temperatur- und Span- nungsbereich entsprechen. Für die Beschaf- fenheit der Leitungen sind die zutreffenden Standards des Landes und des Endgerätes

GEFAHRSeite 3 www.kuebler.com einzuhalten. Die zulässigen Querschnitte für die Schraubbefestigungen finden Sie in den technischen Daten.

• Überprüfen Sie vor der Inbetriebnahme den korrekten und festen Sitz der Leitungen. Nicht benutzte Schraubklemmen müssen bis zum Anschlag eingeschraubt werden damit sich diese nicht lösen und verlieren.

• Das Gerät ist für die Überspannungskate- gorie II ausgelegt. Wenn nicht ausgeschlos- sen werden kann, dass höhere transiente Überspannungen auftreten können, müssen zusätzliche Schutzmassnahmen installiert werden, welche die Überspannungen auf die Werte der CAT II begrenzen. Hinweise zur Störsicherheit Alle Anschlüsse sind gegen äußere Stör- einflüsse geschützt. Der Einsatzort ist so zu wählen, dass induktive oder kapazitive Störungen nicht auf das Gerät oder dessen Anschlussleitungen einwirken können! Durch geeignete Kabelführung und Verdrahtung kön- nen Störeinflüsse (z.B. von Schaltnetzteilen, Motoren, getaktete Reglern oder Schützen) vermindert werden. Erforderliche Maßahmen:

• Für Signal- und Steuerleitungen nur ge- schirmtes Kabel verwenden. Kabelschirm beidseitig auflegen. Litzenquerschnitt der Leitungen min. 0,14 mm

• Der Anschluss der Abschirmung an den Potentialausgleich muss so kurz wie möglich und großflächig (niederimpedant) erfolgen.

• Verbinden Sie die Abschirmungen nur mit der Schalttafel, wenn diese auch geerdet ist.

• Das Gerät muss in möglichst großem Ab- stand von Leitungen eingebaut werden, die mit Störungen belastet sind.

• Leitungsführungen parallel zu Energieleitun- gen vermeiden.

2.4 Reinigung und Wartung

Die Frontseite darf nur mit einem weichen, mit Wasser angefeuchteten Tuch gereinigt werden. Eine Reinigung der eingebauten Rückseite ist nicht vorgesehen und obliegt der Verantwortung des Servicepersonals oder Installateurs. Bei einem normalen Betrieb ist dieses Gerät wartungsfrei. Sollte das Gerät wiedererwartend nicht ordnungsgemäß funktionieren, muss das Gerät an den Hersteller oder Lieferanten ge- schickt werden. Ein eigenmächtiges öffnen und instand setzen ist nicht vorgesehen und kann den ursprünglichen Schutz beeinträchtigen.

Vorn der Inbetriebnahme des Gerätes müssen folgende Punkte beachtet werden:

1. Stimmt die verfügbare Versorgungsspan-

nung mit der Versorgungsspannung des Gerätes überein?

2. Ist die Versorgungsspannung an den richti-

gen Klemmen des Gerätes angeschlossen?

3. Ist, bei DC-Geräten, die Versorgungsspan-

nung richtig gepolt?

4. Ist das Gerät richtig eingestellt und pro-

grammiert (Funktion; bei Zählern max. Zählfrequenz)? deutschSeite 4 www.kuebler.com

2.6 Fehlermöglichkeiten und deren

Ursachen Keine Anzeige:

• Versorgungsspannung fehlt Tastatur lässt sich nicht bedienen:

• Tastaturverriegelungseingang aktiviert Zähler zählt nicht:

• Zähleingang falsch oder verdreht anges- chlossen

• Falsche Eingangssignal für den Impulsgeber eingestellt

• Polarität (NPN/PNP) vertauscht

• Keine Masseverbindung zwischen Impuls- geber und Zähler

• Maximale Zählfrequenz überschritten

• Signalpegel erreichen die Schaltschwelle des Zählers nicht

• Faktor zu klein Ausgangssignal fehlt:

• Ausgang falsch angeschlossen

• Keine Masseverbindung zum nachfolgendem Gerät Sollte Ihr Gerät trotz allem nicht funktionieren, so wenden Sie sich bitte an die für Sie zustän- dige Vertretung ganz in Ihrer Nähe, oder rufen Sie direkt bei der technischen Beratung in unserem Hause an. Bei Rücksendungen bitten wir um eine kurze Beschreibung des Fehlers, der Program- mierung und des Anschlußbildes, um einen eventuell vorhandenen Fehler nachvollziehen zu können und eine Reparatur Ihres Gerätes möglichst schnell durchführen zu können.

3. Einstellung der Be triebs pa ra me ter

a. Beide Tasten auf der Vor der sei te gedrückt hal ten und Span nungs ver sor gung ein- schal ten, oder bei eingeschalteter Span- nungsversorgung beide Tasten gleichzeitig 5s drücken b. Auf dem Display erscheint c. Sobald die Tasten los ge las sen werden, er- scheint auf dem Display c1. Durch Drücken der linken Taste und betä- tigen der rechten Taste wird der Program- miervorgang abgebrochen. c2. Durch Drücken der rechten Taste wird auf umgeschaltet. d. Umschalten in den ersten Parameter durch gedrückt halten der linken Taste und betätigen der rechten Taste e. Sobald die Taste losgelassen wird, erscheint in sekündlichem Wechsel der Menütitel und die aktuelle Menüpunktein- stellung. Nach Betätigen einer Taste wird nur noch die Menüpunkteinstellung ange- zeigt. f. Durch Drücken der rechten Taste wird die Me nü punkt ein stel lung jeweils um einen Wert wei ter ge schal tet. Wenn Zahlenwerte ein ge ge ben werden sollen (z.B. bei der Fak tor ein stel lung), wird mit der linken Taste zunächst die De ka de angewählt und dann mit der rech ten der Wert ein ge stellt. g. Umschalten auf den näch sten Menüpunkt durch ge drückt halten der linken Taste und betätigen der rechten Taste. h. Der jeweils letzte Menütitel ”EndPro” ermöglicht durch An wahl von ”Yes” das Ver las sen des Programmiermenüs und die Über nah me (Spei che rung) der neuen Werte. Wird ”No” an ge wählt, be ginnt die Programmierroutine von vorne, wobei die zuletzt ein ge stell ten Werte zunächst er hal- ten blei ben. Diese können nun nochmals verändert oder kon trol liert werden.Seite 5 www.kuebler.com deutsch

4. Programmierroutine

Der erste Menüpunkt ist die Auswahl der Grund be triebs art. Diese legt die Funktionen des Ge rä tes fest. Betriebsart Impulszähler. Weiter unter 4. bei CODIX 541 auf Seite 5. Betriebsart Fre quenz zäh ler. Weiter unter 4. bei CODIX 542 auf Seite 7. Betriebsart Zeitzähler. Weiter unter 4. bei CODIX 543 auf Seite 8. Impulszähler/Po si ti ons an zei ge CODIX 541 (CODIX 544: Betriebsart Impulszähler)

• 6-stelliger Anzeigezähler SET/RESET-Funktion

• rote LED-Anzeige, 14 mm hoch

• Anzeigebereich von -199 999 bis 999 999

• Vor nul len un ter drüc kung

• Programmierung über zwei frontseitige Tasten

• Bedienerführung auf dem Display während der Programmierung

• Zählerbetriebsarten: Zähleingang INP A + Zählrichtung INP B (Cnt.Dir) Differenzzählung INP A – INP B (up.dn) Summenzählung INP A + INP B (up.up) Vor/Rückzählung INP A 90° INP B x 1 (quAd) Vor/Rückzählung INP A 90° INP B x 2 (quAd2) Vor/Rückzählung INP A 90° INP B x 4 (quAd4)

• bei AC-Versorgung: Sensorspannungsver- sorgung 24 V DC ±15 %/100 mA

• optionaler Optokopplerausgang

INP A Dynamischer Zähleingang. INP B Dynamischer Zähleingang. SET/RESET Dynamischer SET/RESET-Eingang. Dieser ist mit der roten SET/RESET-Taste parallel ges- chaltet und setzt den Zähler auf den eingestell- ten Setzwert.

3. Optokopplerausgang (optional)

Dieser wird bei Anzeigewert < 0 aktiv. Somit ist das Gerät bei subtrahierender Zählweise als einfacher Vorwahlzähler einsetzbar.

4. Programmierroutine

Nachfolgend sind die einstellbaren Parame- ter des Gerätes aufgeführt, die in der unten angegebenen Reihenfolge eingestellt werden können. Nach einem Durchlauf der Routine ist das Gerät voll stän dig programmiert. Die zuerst angegebenen Werte entsprechen der Werkseinstellung.

4.1 Polarität der Eingänge

npn: nach 0 V schal tend pnp: nach +U

4.2 Zuschaltung des 30 Hz Filters (INP A, INP B)

4.3 Zählerbetriebsart

Zähleingang und Zähl rich- tungs ein gang INP A: Zähleingang INP B: Zähl rich tungs ein gangSeite 6 www.kuebler.com

manuelle Rückstellung über die rote SET/RESET-Taste und elek tri sche Rückstellung über SET/RESET-Eingang keine Rückstellung mög lich (rote SET/RESET-Taste und SET/RESET-Eingang gesperrt) nur elektrische Rück set zung über SET/RESET-Eingang nur manuelle Rücksetzung über rote SET/RESET-Taste

Gerät wird durch rote SET/ RESET-Taste oder SET/ RESET-Eingang auf den SET- Wert eingestellt. SET-Wert -199 999…999 999 (Anzahl der Nach kom ma stel len wird durch Dezimalpunktein- stellung bestimmt) Der unter 4.6 programmierte Dezimalpunkt wird angezeigt. Differenzzählung INP A: Zähleingang ad die rend INP B: Zähleingang sub tra hie- rend Summenzählung INP A: Zähleingang addierend INP B: Zähleingang addierend Phasendiskriminator INP A: Zähleingang 0° INP B: Zähleingang 90° Phasendiskriminator mit Im puls- ver dopp lung INP A: Zähleingang 0° INP B: Zähleingang 90° Jede Flanke von INP A wird ge zählt Phasendiskriminator mit Im- pulsvervierfachung INP A: Zähleingang 0° INP B: Zähleingang 90° Jede Flanke von INP A und INP B wird gezählt.

4.4 Multiplikationsfaktor

Faktor von 00.0001 bis 99.9999 einstellbar. De zi mal punkt fest auf 4 Nachkommastellen ein ge- stellt. Eine Einstellung von „0“ wird nicht akzeptiert!

4.6 Dezimalpunkteinstellung

Der Dezimalpunkt legt Dar stel- lung des Zäh ler stan des fest. Er hat keinen Einfluß auf die Zäh lung. 0 keine De zi mal stel le

0.0 eine De zi mal stel le

0.00 zwei De zi mal stel len

0.000 drei De zi mal stel len

Faktor von 00.0001 bis 99.9999 einstellbar. De zi mal punkt fest auf 4 Nachkommastellen ein ge- stellt. Eine Einstellung von „0“ wird nicht akzeptiert!

4.5 DivisionsfaktorSeite 7

www.kuebler.com deutsch

4.9 Ende der Programmierung

Programmierroutine wird noch einmal durchlaufen. Bisher eingestellte Werte können überprüft und geändert werden. Programmierroutine wird been- det und alle ein ge stell ten Werte werden als neue Parameter über nom men. Das Gerät ist an schlie ßend betriebsbereit.

4.1 Polarität der Eingänge

npn: nach 0 V schal tend pnp: nach +U

4.2 Zuschaltung des 30 Hz Filters

30 Hz-Filter ein Tacho/Frequenzzähler CODIX 542 (CODIX 544: Betriebsart Frequenzzähler)

• 6-stelliger Frequenzzähler

• rote LED-Anzeige, 14 mm hoch

• Anzeigebereich von 0 bis 999 999

• Vor nul len un ter drüc kung

• Programmierung über zwei frontseitige Tasten

• Bedienerführung auf dem Display während der Programmierung

• Umrechnung und Anzeige des Wertes in 1/s o der 1/min

• bei AC-Versorgung: Sensorspannungs- versorgung 24 V DC ±15 %/100 mA

• optionaler Optokopplerausgang

INP A Dynamischer Zähleingang.

3. Optokopplerausgang (optional)

Dieser wird bei f = 0 aktiv. Er kann somit z.B. eine Still stands an zei ge aktivieren.

4. Programmierroutine

Nachfolgend sind die einstellbaren Parame- ter des Gerätes aufgeführt, die in der unten angegebenen Reihenfolge eingestellt werden können. Nach einem Durchlauf der Routine ist somit das Gerät vollständig programmiert. Die zuerst angegebenen Werte entsprechen der Werkseinstellung.

4.3 Multitplikationsfaktor

Faktor von 00.0001 bis 99.9999 einstellbar. De zi mal- punkt fest auf 4 Nachkom- mastellen ein ge stellt. Eine Einstellung von „0“ wird nicht akzeptiert !

4.5 Dezimalpunkteinstellung

Der Dezimalpunkt legt die Auflösung fest 0 keine De zi mal stel le

0.0 eine De zi mal stel le

0.00 zwei De zi mal stel len

0.000 drei De zi mal stel len

Umrechnung und Anzeige des Wertes in 1/s Umrechnung und Anzeige des Wertes in 1/min Faktor von 00.0001 bis 99.9999 einstellbar. De zi mal- punkt fest auf 4 Nachkom- mastellen ein ge stellt. Eine Einstellung von „0“ wird nicht akzeptiert!

4.4 DivisionsfaktorSeite 8

4.7 Maximale Wartezeit

Dieser Wert gibt an, wie lange bei gestarteter Mes sung gewartet werden soll, bis 0 angezeigt wird. Maximale Wartezeit 00,1 s (minimaler Wert) Maximale Wartezeit 99,9 s

4.8 Ende der Programmierung

Programmierroutine wird noch einmal durchlaufen. Bisher eingestellte Werte können überprüft und geändert werden. Programmierroutine wird beendet und alle ein ge stell- ten Werte werden als neue Parameter über nom men. Das Gerät ist an schlie ßend betriebsbereit. – Start der Zeitmessung mit Flanke INP A, Stop der Zeitmessung mit Flanke INP B (InA.Inb)

• Zeitmessbereich h; min; s; h.min.s

• bei AC-Versorgung: Sensorspannungs- versorgung 24 V DC ±15 %/100 mA

• Optionaler Optokopplerausgang

INP A Starteingang (je nach eingestellter Eingangs- art) INP B Start/Stop oder Toreingang (je nach eingestell- ter Ein gangs art) SET/RESET-Eingang Dynamischer SET/RESET-Eingang. Dieser ist mit der SET/RESET-Taste parallel geschaltet und setzt den Zähler auf den eingestellten Setzwert.

3. Optokopplerausgang (optional)

Bei aktiver Zeitmessung wird der Ausgang mit einer Fre quenz von 1 Hz abwechselnd aktiv und inaktiv.

4. Programmierroutine

Nachfolgend sind die einstellbaren Parame- ter des Gerätes aufgeführt, die in der unten angegebenen Reihenfolge eingestellt werden können. Nach einem Durchlauf der Routine ist somit das Gerät vollständig programmiert. Die zuerst angegebenen Werte entsprechen der Werkseinstellung. Zeitzähler CODIX 543 (CODIX 544: Betriebsart Zeitzähler)

• 6-stelliger Zeitzähler mit SET/RESET-Funktion

• rote LED-Anzeige, 14 mm hoch

• Anzeigebereich von 0 bis 999 999

• Vor nul len un ter drüc kung.

• Laufanzeige: bei aktiver Zählung blinkt der De zi mal punkt der niederwertigsten Dekade.

• Programmierung über zwei frontseitige Tasten

• Bedienerführung auf dem Display während der Programmierung

• Betriebsarten bei Zeitmessung – Zeitmessung wenn INP B nicht aktiv (GAtE.Lo) – Zeitmessung wenn INP B aktiv (GatE.hi) – Start/Stop der Zeitmessung mit Flanke INP B (Inb.Inb)

4.1 Polarität der Eingänge

npn: nach 0 V schal tend pnp: nach +U

schaltenddeutsch Seite 9 www.kuebler.com deutsch Zeiteinheit Sekunden (De zi mal punkt ein stel lung bestimmt Auf lö sung*) Zeiteinheit: Minuten (De zi mal punkt ein stel lung bestimmt Auf lö sung*) Start/Stop über Inp B. Zeit- messung wenn Inp B (Tor) nicht aktiv oder offen Start/Stop über Inp B. Zeitmessung wenn Inp B (Tor) aktiv (High-Pegel bei pnp; Low-Pegel bei npn) Zeitmessung wird mit INP B ge star tet und gestoppt (LOW-HIGH Flanke bei pnp; HIGH-LOW Flan ke bei npn). Jede aktive Flanke ändert Zählstatus. Zeitmessung wird mit INP A ge star tet, mit INP B gestoppt. (LOW-HIGH Flanke bei pnp; HIGH-LOW Flanke bei npn)

4.2 Zuschaltung des 30 Hz Filters

(INP A, INP B) 30 Hz-Filter aus Start/Stop-Eingänge unbedämpft 30 Hz-Filter ein Bedämpfung der Start/Stop Eingänge zur Ver wen dung mit me cha ni schen Kontakten.

Zeiteinheit: Stunden (De zi- mal punkt ein stel lung bestimmt Auf lö sung*) Zeiteinheit: Stunden:Mi- nuten:Sekunden (De zi mal- punkt ein stel lung wird über- sprungen) *0, 0.1, 0.01, 0.001 bedeutet: Zeitmessung in 0, 0.1, 0.01, 0.001 Zeiteinheiten

4.5 Dezimalpunkteinstellung

Der Dezimalpunkt legt die Auflösung der pro gram mier- ten Zeiteinheit fest.

manuelle Rückstellung über rote SET/RESET-Taste und elek tri sche Rückstellung über SET/RESET-Eingang keine Rückstellung mög lich (rote SET/RESET-Taste und SET/RESET-Eingang gesperrt) nur elektrische Rück set zung über SET/RESET-Eingang nur manuelle Rücksetzung

Gerät wird durch rote SET/ RESET-Taste oder SET/ RESET-Eingang auf den SET-Wert eingestellt. SET-Wert 0…999 999 bzw.

99.59.59 (Anzahl der Nach-

kom ma stel len wird durch Dezimalpunkteinstellung bestimmt)Seite 10 www.kuebler.com DC-Versorgung: 24 12 V DC 10…30 V DC Eingangspegel: Standard 4…30 V DC typ. Low Pegel: 2,5 2,0 V 1,0 V typ. High Pegel: 22,0 10 V 4,0 V Fmax: kHz kHz kHz CntDir 60 20 8 UpDown 25 15 8 Up.Up 25 15 8 Quad1 25 15 8 Quad2 25 15 8 Quad4 15 15 8 Zählfrequenz CODIX 542: Frequenzmessung Genauigkeit: <0,1 % Messprinzip: < 38 Hz: Periodendauermessung > 38 Hz: Torzeitmessung Torzeit = 26,3 ms Bei Frequenzen < 10 Hz muss die Wait-Time entsprechend vergrößert werden um eine Anzeige zu erhalten. AC-Versorgung: 100…240 VAC ±10% Eingangspegel: Standard 4…30 V DC typ. Low Pegel: 2,5 V 1,0 V typ. High Pegel: 22,0 V 4,0 V Fmax: kHz kHz Tacho 60 60 DC-Versorgung: 24 12 V DC 10…30 V DC Eingangspegel: Standard 4…30 V DC typ. Low Pegel: 2,5 2,0 V 1,0 V typ. High Pegel: 22,0 10 V 4,0 V Fmax: kHz kHz kHz Tacho 60 20 8 Zeitmessbereiche CODIX 543: Sekunden 0,001 s…999999 s Minuten 0,001 min…999999 min Stunden 0,001 h…999999 h h.min.s 00 h 00 min 01 s …99 h 59 min 59 s Genauigkeit < 50 ppm Mindestimpulsdauer des Rücksetzein- gangs: 5 ms

4.8 Ende der Programmierung

Programmierroutine wird noch einmal durchlaufen. Bisher eingestellte Werte können überprüft und geändert werden. Programmierroutine wird beendet und alle ein ge stell- ten Werte werden als neue Parameter über nom men. Das Gerät ist an schlie ßend betriebsbereit.

Spannungsversorgung AC-Versorgung: 100…240 VAC/max. 6 VA, Toleranz ±10%, 50/60 Hz Externe Absicherung T 0,1 A DC-Versorgung: 10…30 V DC/max. 50 mA mit Verpolschutz

(Limited Power Source) Externe Absicherung T 0,1 A Anzeige: 6-stellige rote 7-Segment LED-Anzeige, 14 mm hoch Datensicherung: EEPROM Polarität der Eingänge: Programmierbar, npn oder pnp für alle Eingänge Eingangswiderstand: ca. 5 kOhm Zählfrequenz CODIX 541: AC-Versorgung: 100…240 VAC ±10% Eingangspegel: Standard 4…30 V DC typ. Low Pegel: 2,5 V 1,0 V typ. High Pegel: 22,0 V 4,0 V Fmax: kHz kHz CntDir 60 50 UpDown 25 25 Up.Up 25 25 Quad1 25 25 Quad2 25 25 Quad4 15 15Seite 11 www.kuebler.com Anschlussbelegung X1 Pin AC-Version DC-Version 1 Optokoppler-Ausgang Collector 2 Optokoppler-Ausgang Emitter 3 SET (n.c bei Codix 542) 4 INP B (n.c bei Codix 542) 5 INP A 6 GND n.c. 7 +24 Vout n.c. Anschlussbelegung X2 Pin AC-Version DC-Version 1 100…240 VAC ±10% 0 V DC (GND)

6. Anschlussbelegung

Digitalanzeige Schraubklemme 2-polig RM 5.08 Schraubklemme 7-polig RM 3.81 Spannbügel Dichtung Bedienungsanleitung multilingual Isolation: Front: Doppelte Isolierung Rückseite: Basisisolierung Signaleingänge und Sensorversorgung: SELV Gehäuse: Schalttafelgehäuse: 96 x 48 mm nach DIN 43700, RAL7021, dunkelgrau Gewicht: ca. 150 g Schutzart: IP65 (frontseitig, nur Gerät) deutsch Schaltpegel der Eingänge: SELV Kreise, Reinforced / doppelte Isolierung Standard-Pegel: AC-Versorgung Low: 0…4 V DC High: 12…30 V DC DC-Versorgung Low: 0…0,2 x U

30 V DC 4…30 V DC Pegel: Low: 0…2 V DC High: 4…30 V DC Impulsform: beliebig, Schmitt-Trigger-Eingang Optokopplerausgang (optional): NPN-Optokoppler mit offenem Kollektor und offenem Emitter; max. Schaltleistung: 30 V DC/15 mA Sensorversorgungsspannung: (Spannungsausgang für externe Sensoren) SELV Kreise, Reinforced/doppelte Isolierung AC-Versorgung 24 V DC ±15 %/100 mA Umgebungstemperatur: –20…+65 °C Lagertemperatur: –25…+70 °C Höhe: 2000 m EMV: Störaussendung: EN 55011 Klasse B Störfestigkeit: EN 61000-6-2 mit ges- chirmten Signal- und Steuerleitungen EN 61000-6-3 Gerätesicherheit (nur AC-Variante): Auslegung nach: EN 61010 Teil 1 Schutzklasse: Schutzklasse 2 (frontseitig) nur die Frontseite ist Bedienerberührbar eingestuft. Einsatzgebiet: Verschmutzungsgrad 2 Überspannungskate- gorie II !Seite 12 www.kuebler.com 96 [3.78]

Schaltpegel der Eingänge 0 = Standard-Pegel A = 4…30 V DC Pegel Low (0…2 V DC) High (4…30 V DC) Versorgungsspannung 0 = 100…240 VAC ±10% 3 = 10…30 V DC Ausgang 1 = Optokoppler-Ausgang 2 = kein Ausgang 96 [3.78]
