BEDIENUNGSANLEITUNG ROC 4206 THOMSON

touches p, q, t et u.

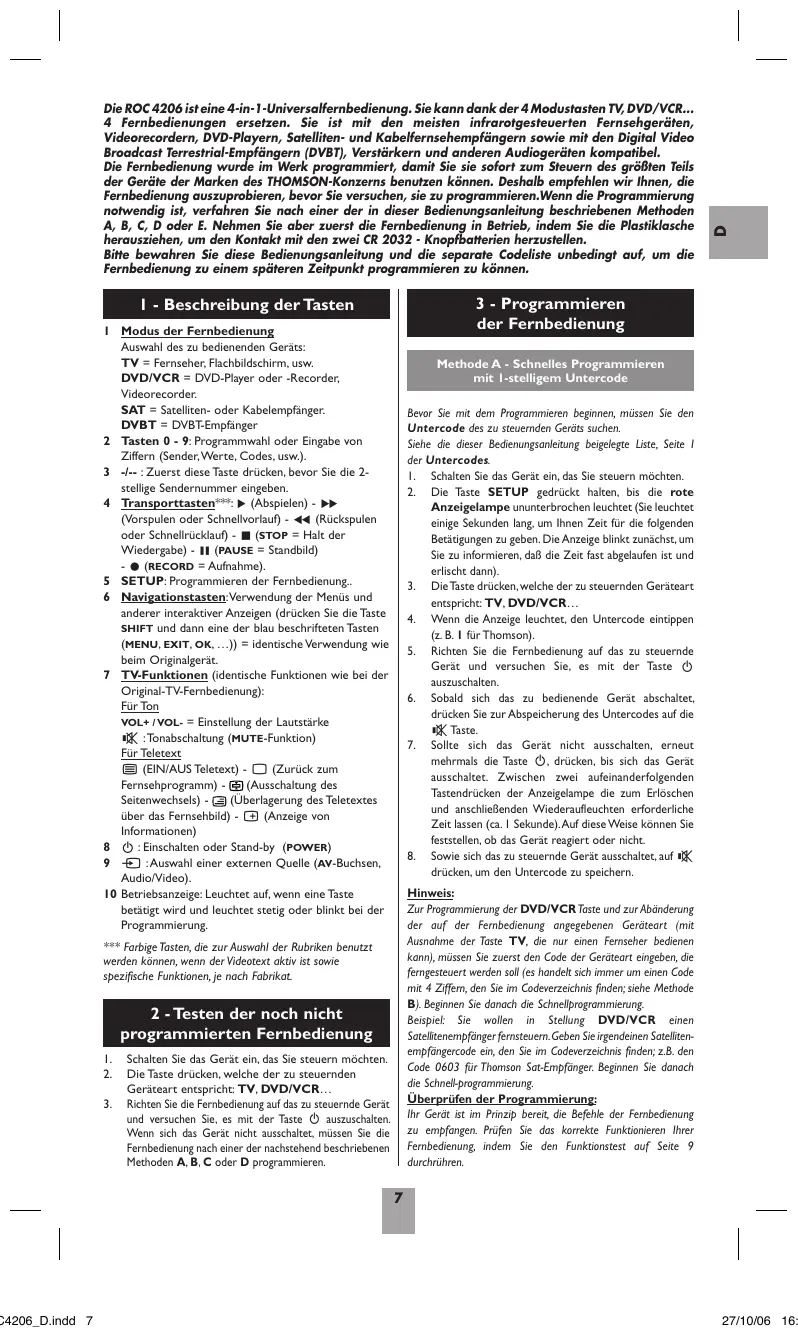

1 - Beschreibung der Tasten

1 Modus der Fernbedienung Auswahl des zu bedienenden Geräts: TV = Fernseher, Flachbildschirm, usw. DVD/VCR = DVD-Player oder -Recorder, Videorecorder. SAT = Satelliten- oder Kabelempfänger. DVBT = DVBT-Empfänger 2 Tasten 0 - 9: Programmwahl oder Eingabe von Ziffern (Sender, Werte, Codes, usw.). 3 -/-- : Zuerst diese Taste drücken, bevor Sie die 2stellige Sendernummer eingeben. 4 Transporttasten***: B (Abspielen) - F (Vorspulen oder Schnellvorlauf) - G (Rückspulen oder Schnellrücklauf) - L (STOP = Halt der Wiedergabe) - K (PAUSE = Standbild) - M (RECORD = Aufnahme). 5 SETUP: Programmieren der Fernbedienung.. 6 Navigationstasten: Verwendung der Menüs und anderer interaktiver Anzeigen (drücken Sie die Taste SHIFT und dann eine der blau beschrifteten Tasten (MENU, EXIT, OK, …)) = identische Verwendung wie beim Originalgerät. 7 TV-Funktionen (identische Funktionen wie bei der Original-TV-Fernbedienung): Für Ton VOL+ / VOL- = Einstellung der Lautstärke c : Tonabschaltung (MUTE-Funktion) Für Teletext a (EIN/AUS Teletext) - I (Zurück zum Fernsehprogramm) (Ausschaltung des Seitenwechsels) (Überlagerung des Teletextes über das Fernsehbild) - J (Anzeige von Informationen) 8 B : Einschalten oder Stand-by (POWER) 9 b : Auswahl einer externen Quelle (AV-Buchsen, Audio/Video). 10 Betriebsanzeige: Leuchtet auf, wenn eine Taste betätigt wird und leuchtet stetig oder blinkt bei der Programmierung. Methode A - Schnelles Programmieren mit 1-stelligem Untercode Bevor Sie mit dem Programmieren beginnen, müssen Sie den Untercode des zu steuernden Geräts suchen. Siehe die dieser Bedienungsanleitung beigelegte Liste, Seite I der Untercodes.

1. Schalten Sie das Gerät ein, das Sie steuern möchten.

2. Die Taste SETUP gedrückt halten, bis die rote

Anzeigelampe ununterbrochen leuchtet (Sie leuchtet einige Sekunden lang, um Ihnen Zeit für die folgenden Betätigungen zu geben. Die Anzeige blinkt zunächst, um Sie zu informieren, daß die Zeit fast abgelaufen ist und erlischt dann).

3. Die Taste drücken, welche der zu steuernden Geräteart

entspricht: TV, DVD/VCR…

4. Wenn die Anzeige leuchtet, den Untercode eintippen

(z. B. 1 für Thomson).

5. Richten Sie die Fernbedienung auf das zu steuernde

Gerät und versuchen Sie, es mit der Taste B auszuschalten.

6. Sobald sich das zu bedienende Gerät abschaltet,

drücken Sie zur Abspeicherung des Untercodes auf die c Taste.

7. Sollte sich das Gerät nicht ausschalten, erneut

mehrmals die Taste B, drücken, bis sich das Gerät ausschaltet. Zwischen zwei aufeinanderfolgenden Tastendrücken der Anzeigelampe die zum Erlöschen und anschließenden Wiederaufleuchten erforderliche Zeit lassen (ca. 1 Sekunde). Auf diese Weise können Sie feststellen, ob das Gerät reagiert oder nicht.

8. Sowie sich das zu steuernde Gerät ausschaltet, auf c

drücken, um den Untercode zu speichern. Hinweis: Zur Programmierung der DVD/VCR Taste und zur Abänderung der auf der Fernbedienung angegebenen Geräteart (mit Ausnahme der Taste TV, die nur einen Fernseher bedienen kann), müssen Sie zuerst den Code der Geräteart eingeben, die ferngesteuert werden soll (es handelt sich immer um einen Code mit 4 Ziffern, den Sie im Codeverzeichnis finden; siehe Methode B). Beginnen Sie danach die Schnellprogrammierung. Beispiel: Sie wollen in Stellung DVD/VCR einen Satellitenempfänger fernsteuern. Geben Sie irgendeinen Satellitenempfängercode ein, den Sie im Codeverzeichnis finden; z.B. den Code 0603 für Thomson Sat-Empfänger. Beginnen Sie danach die Schnell-programmierung. Überprüfen der Programmierung: Ihr Gerät ist im Prinzip bereit, die Befehle der Fernbedienung zu empfangen. Prüfen Sie das korrekte Funktionieren Ihrer Fernbedienung, indem Sie den Funktionstest auf Seite 9 durchrühren. *** Farbige Tasten, die zur Auswahl der Rubriken benutzt werden können, wenn der Videotext aktiv ist sowie spezifische Funktionen, je nach Fabrikat.

2 - Testen der noch nicht

programmierten Fernbedienung

Die ROC 4206 ist eine 4-in-1-Universalfernbedienung. Sie kann dank der 4 Modustasten TV, DVD/VCR... 4 Fernbedienungen ersetzen. Sie ist mit den meisten infrarotgesteuerten Fernsehgeräten, Videorecordern, DVD-Playern, Satelliten- und Kabelfernsehempfängern sowie mit den Digital Video Broadcast Terrestrial-Empfängern (DVBT), Verstärkern und anderen Audiogeräten kompatibel. Die Fernbedienung wurde im Werk programmiert, damit Sie sie sofort zum Steuern des größten Teils der Geräte der Marken des THOMSON-Konzerns benutzen können. Deshalb empfehlen wir Ihnen, die Fernbedienung auszuprobieren, bevor Sie versuchen, sie zu programmieren.Wenn die Programmierung notwendig ist, verfahren Sie nach einer der in dieser Bedienungsanleitung beschriebenen Methoden A, B, C, D oder E. Nehmen Sie aber zuerst die Fernbedienung in Betrieb, indem Sie die Plastiklasche herausziehen, um den Kontakt mit den zwei CR 2032 - Knopfbatterien herzustellen. Bitte bewahren Sie diese Bedienungsanleitung und die separate Codeliste unbedingt auf, um die Fernbedienung zu einem späteren Zeitpunkt programmieren zu können. Schalten Sie das Gerät ein, das Sie steuern möchten. Die Taste drücken, welche der zu steuernden Geräteart entspricht: TV, DVD/VCR… Richten Sie die Fernbedienung auf das zu steuernde Gerät und versuchen Sie, es mit der Taste B auszuschalten. Wenn sich das Gerät nicht ausschaltet, müssen Sie die Fernbedienung nach einer der nachstehend beschriebenen Methoden A, B, C oder D programmieren.

27/10/06 16: Beispiel: Sie wollen in Stellung VCR einen Satellitenempfänger fernsteuern. Geben Sie irgendeinen Satellitenempfängercode ein, den Sie im Codeverzeichnis finden; z.B. den Code 0603 für Thomson Sat-Empfänger. Dann schalten Sie die Automatiksuche ein.

Methode B - Programmieren mit 4-stelligen Codes C4206_D.indd 8 Bevor Sie mit dem Programmieren beginnen,müssen Sie den Code des zu steuernden Geräts suchen. Siehe die dieser Bedienungsanleitung beigelegte Liste, Seite II der Codes.

1. Schalten Sie das Gerät ein, das Sie steuern möchten.

2. Die Taste SETUP gedrückt halten, bis die rote

Anzeigelampe ununterbrochen leuchtet (Sie leuchtet einige Sekunden lang, um Ihnen Zeit für die folgenden Betätigungen zu geben. Die Anzeige blinkt zunächst, um Sie zu informieren, daß die Zeit fast abgelaufen ist und erlischt dann).

3. Die Taste drücken, welche der zu steuernden

Geräteart entspricht: TV, DVD/VCR…

4. Wenn die Anzeige leuchtet, die erste Ziffer

des für das Fabrikat des zu steuernden Geräts vorgeschlagenen 4-stelligen Codes eintippen (z. B. 0036 für Thomson). Die rote Anzeige erlischt (bzw. blinkt, falls der Code nicht korrekt ist).

5. Richten Sie die Fernbedienung auf das zu steuernde Gerät

und versuchen Sie, es mit der Taste B auszuschalten.

6. Sollte sich das Gerät nicht ausschalten, den Schritt

2 wiederholen. Anschließend den nächsten 4stelligen Code eintippen. Versuchen Sie, das Gerät auszuschalten, indem Sie einmal auf die Taste B drücken. Den Vorgang wiederholen, indem Sie jeden der 4-stelligen Codes ausprobieren. Überprüfen der Programmierung: Ihr Gerät ist im Prinzip bereit, die Befehle der Fernbedienung zu empfangen. Prüfen Sie das korrekte Funktionieren Ihrer Fernbedienung, indem Sie den Funktionstest auf Seite 9 durchrühren. Bev den (Bsp TV/ Hie Rat

Methode D - Automatische Codesuche Bei dieser Methode sendet die Fernbedienung die komplette Codeliste über Infrarotsignale an das Gerät, das fernbedient werden soll. Zur automatischen Codesuche gehen Sie wie folgt vor:

1. Vergewissern Sie sich, daß das Gerät eingeschaltet

ist oder betätigen Sie den Einschalter am Gerät.

2. Die Taste SETUP gedrückt halten, bis die rote

Anzeigelampe ununterbrochen leuchtet (Sie leuchtet einige Sekunden lang, um Ihnen Zeit für die folgenden Betätigungen zu geben. Die Anzeige blinkt zunächst, um Sie zu informieren, daß die Zeit fast abgelaufen ist und erlischt dann).

3. Taste SETUP loslassen.

4. An der Fernbedienung drücken Sie die Taste, die das

Gerät fernbedienen soll (z.B. TV).

5. Drücken Sie ein einziges Mal die Taste PROG+.

Einige Sekunden später versendet die Fernbedienung im Rhythmus von etwa einer Sekunde alle in ihr gespeicherten Codes an das Gerät (im Beispiel an den Fernseher). Drücken Sie ein zweites Mal PROG+ um den Senderhythmus so zu verlangsamen, dass pro 3 Sekunden nur ein Code gesendet wird. Sobald Sie nun sehen, dass z.B. der Fernseher eine Kanalumschaltung vornimmt (es erscheint ein anderer Sender am Bildschirm), drücken Sie sofort c um diesen Code auszuwählen und die Automatiksuche zu beenden. Sollten Sie nicht schnell genug reagieren, können Sie durch Druck auf PROG- so oft wie nötig auf den vorhergehenden Code zurückschalten. Wenn Sie zu weit zurück gegangen sind, können Sie durch Drücken von B oder PROG+ wieder nach vorwärts gehen. Sobald der Fernseher (im Beispiel) den Kanal umschaltet, drücken Sie zur Auswahl dieses Codes auf c. Überprüfen der Programmierung: Ihr Gerät ist im Prinzip bereit, die Befehle der Fernbedienung zu empfangen. Prüfen Sie das korrekte Funktionieren Ihrer Fernbedienung, indem Sie den Funktionstest auf Seite 9 durchrühren. Methode C - Programmieren mittels Code-Suche Sollte keiner der Codes funktionieren, besteht die Möglichkeit, den Code ohne jegliche Eingabe herauszufinden.

1. Schalten Sie das Gerät ein, das Sie steuern möchten.

2. Die Taste SETUP gedrückt halten, bis die rote

Anzeigelampe ununterbrochen leuchtet (Sie leuchtet einige Sekunden lang, um Ihnen Zeit für die folgenden Betätigungen zu geben. Die Anzeige blinkt zunächst, um Sie zu informieren, daß die Zeit fast abgelaufen ist und erlischt dann).

3. Die Taste drücken, welche der zu steuernden

Geräteart entspricht: TV, DVD/VCR…

4. Richten Sie die Fernbedienung auf das zu steuernde Gerät

und versuchen Sie, es mit der Taste B auszuschalten.

5. Sowie sich das zu steuernde Gerät ausschaltet, auf

c drücken, um den Untercode zu speichern.

6. Sollte sich das Gerät nicht ausschalten, die Taste

B so viele Male wie erforderlich drücken (bis zu 200 mal), bis sich das Gerät ausschaltet. Zwischen zwei aufeinanderfolgenden Tastendrücken der Anzeigelampe die zum Erlöschen und anschließenden Wiederaufleuchten erforderliche Zeit lassen (ca. 1 Sekunde). Auf diese Weise können Sie feststellen,ob das Gerät reagiert oder nicht.

7. Sowie sich das zu steuernde Gerät ausschaltet, auf

c drücken, um den Untercode zu speichern. Hinweis: Zur Programmierung der DVD/VCR Taste und zur Abänderung der auf der Fernbedienung angegebenen Geräteart (beispielsweise zur Bedienung eines Satellitenempfängers in der Tastenstellung DVD/VCR), müssen Sie zuerst den Code der Geräteart eingeben, die ferngesteuert werden soll (es handelt sich immer um einen Code mit 4 Ziffern, den Sie im Codeverzeichnis finden; siehe Methode B). Danach setzen Sie die Automatiksuche in Gang (Methode D). Beispiel: Sie wollen in Stellung DVD/VCR einen Satellitenempfänger fernsteuern. Geben Sie irgendeinen Satellitenempfängercode ein, den Sie im Codeverzeichnis finden; z.B. den Code 0603 für Thomson Sat-Empfänger. Dann schalten Sie die Automatiksuche ein. Die Fernsteuerung probiert nun alle Bedienungscodes für Sat-Empfänger der ausgewählten Fabrikmarke. Hinweis: Zur Programmierung der DVD/VCR Taste und zur Abänderung der auf der Fernbedienung angegebenen Geräteart (beispielsweise zur Bedienung eines Satellitenempfängers in der Tastenstellung DVD/VCR), müssen Sie zuerst den Code der Geräteart eingeben, die ferngesteuert werden soll (es handelt sich immer um einen Code mit 4 Ziffern, den Sie im Codeverzeichnis finden; siehe Methode B). Danach setzen Sie die Automatiksuche in Gang (Methode C).

not zur Fer Methode E - Programmieren zum Steuern eines COMBO (TV/VCR-, TV/DVD- ... -Kombigerät) Je nach Combo-Familie (TV/VCR, DVD/VCR, …) und Marke müssen Sie einen einzigen Code für die beiden Geräte eingeben, aus denen der Combo besteht, oder aber zwei Codes, einen pro Gerät. Die entsprechenden Informationen entnehmen Sie der separaten Liste.

ung, ette den ltet ote Sie die nkt fast das G+. ung ihr piel Mal men, ird. her eint Sie und cht auf den ück bald tet, zur eart s in ode (es Sie nen nen hnis ger. ung der

arke äte wei nen C4206_D.indd 9 Bevor Sie mit dem Programmieren beginnen, müssen Sie den Untercode bzw. Code des zu steuernden Geräts (Bsp.: Fernseher, anschließend Videorecorder oder COMBO TV/VCR) suchen. Hierzu die dieser Bedienungsanleitung beiliegende Liste zu Rate ziehen (s. Seite Untercode bzw. Codes).

1. Den COMBO einschalten, den Sie zu steuern wünschen.

2. Die Taste SETUP gedrückt halten, bis die rote

Anzeigelampe ununterbrochen leuchtet (Sie leuchtet einige Sekunden lang, um Ihnen Zeit für die folgenden Betätigungen zu geben. Die Anzeige blinkt zunächst, um Sie zu informieren, daß die Zeit fast abgelaufen ist und erlischt dann).

3. Drücken Sie die Taste TV, und verfahren Sie

nach einer der oben beschriebenen Programmiermethoden A, B, C oder D.

4. Wenn ein zweiter Code notwendig ist, wiederholen

Sie die Schritte 2 und 3.

6 - Sonstige Funktionen

Einstellung ALLER Lautstärkeregler unter einem bestimmten Modus. Sie können die Einstellung der Lautstärke einem der Modi der Fernbedienung zuweisen, vorausgesetzt, die Lautstärkeregelung existiert an dem entsprechenden Gerät (Bsp.: Regelung der TV-Lautstärke im TV-Modus, oder DVD/VCR).

1. Taste SETUP gedrückt halten, bis die rote

Anzeigelampe ununterbrochen leuchtet.

2. Taste SETUP loslassen.

3. Die Taste c drücken, bis die rote Anzeigelampe

4. Einmal die Modustaste (TV, DVD/VCR…) drücken,

die dem Gerät entspricht, dessen Lautstärke immer durch die Tasten VOL und c geregelt werden soll.

5. Einmal die Taste c drücken.

4 - Wie man einen programmierten

Code wiederfindet Einstellung der Lautstärkeregler für JEDEN Modus. Sie können entscheiden, dass die Lautstärkeregelung für jeden gewählten Modus funktioniert, vorausgesetzt, die Lautstärkeregelung existiert an dem entsprechenden Gerät (Bsp.: Lautstärkeregelung des Fernsehers im TVModus, anschließend Lautstärkeregelung des Satellitenempfängers im SAT-Modus, ...).

1. Taste SETUP gedrückt halten, bis die rote

Anzeigelampe ununterbrochen leuchtet.

2. Taste SETUP loslassen.

3. Die Taste c drücken, bis die rote Anzeigelampe

4. Einmal die Modustaste (TV, DVD/VCR…) drücken,

die dem Gerät entspricht, dessen Lautstärke immer durch die Tasten VOL und c geregelt werden soll.

5. Einmal die Taste VOL - drücken.

6. Einmal die Taste c drücken.

Es kann erforderlich sein, den in die Fernbedienung einprogrammierten Code wiederzufinden.

1. Die Taste SETUP gedrückt halten, bis die rote

Anzeigelampe ununterbrochen leuchtet (Sie leuchtet einige Sekunden lang, um Ihnen Zeit für die folgenden Betätigungen zu geben. Die Anzeige blinkt zunächst, um Sie zu informieren, daß die Zeit fast abgelaufen ist und erlischt dann).

2. Die Taste drücken, welche der zu steuernden

Geräteart entspricht: TV, DVD/VCR…

3. Die Taste SETUP, erneut kurz drücken. Die rote

Anzeigelampe blinkt einmal.

4. Die Zifferntasten in aufsteigender Reihenfolge (0-9)

drücken, bis die rote Anzeigelampe einmal blinkt.

5. Diejenige Ziffer, die das Blinken der roten Anzeigelampe

ausgelöst hat, ist die erste Nummer Ihres 4-stelligen Codes. Bitte nachstehend notieren.

6. Wiederholen Sie den Schritt 4, um die beiden

anderen Ziffern des Codes herauszufinden.

7. Die rote Anzeigelampe schaltet sich aus, wenn

die vierte Ziffer gefunden wurde.

7 - Das NAVILIGHT-Navigationssystem

Mit dem Navigationssystem THOMSON NAVILIGHT gelangen Sie schnell an die Einstellungen Ihres Fernsehers (TV) oder Ihres Videorecorders (VCR), die mit dem System THOMSON NAVILIGHT ausgestattet sind, sofern Sie die Taste DVD/VCR dem Videorecorder zugewiesen haben.

1. Schalten Sie das Gerät ein, das Sie steuern möchten.

2. Betätigen Sie die Taste, die dem betreffenden Gerät

zugeordnet ist (TV oder DVD/VCR). In der Stellung DVD/VCR müssen Sie sicherstellen, daß der AV-Modus für den Fernseher aktiviert ist (die SCART-Buchse muß gewählt sein).

3. Einmal die Taste SETUP und a drücken.

4. Zum Navigieren durch die Einstellungsmenue die

Tastenkombination p, q, t und u.

5. Mit OK bestätigen.

6. Zum Verlassen der Menüs die Taste EXIT einmal drücken.

Anmerkung: Die Taste SETUP bleibt aktiv, solange das Lämpchen leuchtet. Wenn dieses Lämpchen erlischt, müssen Sie erneut auf SETUP drücken, bevor Sie die Navigationstasten benutzen. Um diesen Modus zu verlassen, drücken Sie ein zweites Mal auf SETUP.

5 - Überprüfen der Programmierung

- Für Fernseher oder Satellitenempfänger: Schalten Sie das Gerät ein und drücken Sie beispielsweise auf die Taste, um den Sender zu wechseln. - DVD-Spieler: eine DVD einlegen und anschließend auf PLAY drücken. Probieren Sie andere Fernbedienungstasten aus, um Funktionen herauszufinden, die Sie mit Ihrer Fernbedienung steuern können.Wenn Sie meinen, daß nicht alle Tasten aktiv sind, versuchen Sie es mit der nachstehend beschriebenen ProgrammierungsMethode B oder C. Wenn Sie den Code Ihres Geräts gefunden haben, notieren Sie ihn, damit Sie ihn im Bedarfsfall sofort zur Hand haben. Nach dem Batteriewechsel müssen Sie die Fernbedienung erneut programmieren. TV KODE

Ihr Kontakt zu THOMSON: DVBT KODE für Deutschland: 0900 1 200107 (0,25 €/ Min. aus dem dt. Festnetz) für Schweiz: 0900 109109 (0,355 CHF/ Min.) SAT KODE www.thomson-europe.com ROC 4206 / D / epheme - rst / 10-2006
