Produkttyp	Gefrierschrank (Gefrierfach eines Kühl-Gefrierschranks)
Marke	Samsung
Modell	RB34T652EBN
Abmessungen (H x B x T)	Ca. 1850 x 595 x 658 mm (Schätzung)
Gewicht	Ca. 65 kg (Schätzung)
Stromversorgung	220-240 V, 50 Hz
Energieeffizienzklasse	E (Schätzung)
Gefriervermögen	Ca. 10 kg/24h (Schätzung)
Lagerzeit bei Störung	Ca. 12 Stunden (Schätzung)
Abtauart	Manuell (Schätzung)
Geräuschpegel	Ca. 38 dB (Schätzung)
Hauptfunktionen	Gefrieren, Aufbewahren von Tiefkühlkost
Vom Benutzer austauschbare Ersatzteile	Griffe, Dichtungen, Schubladen, Scharniere
Erforderliche Werkzeuge für die Wartung	Kreuzschlitzschraubendreher, Schlitzschraubendreher, 11-mm-Schlüssel, 10-mm-Steckschlüssel, 8-mm-Steckschlüssel, 10-mm-Schlüssel
Pflege und Reinigung	Innen- und Außenseite regelmäßig mit einem weichen Tuch und mildem Reinigungsmittel reinigen; Zustand der Dichtungen überprüfen
Sicherheit	Vor jedem Eingriff Netzstecker ziehen; zwei Personen zum Kippen oder Umkehren der Türen; keine nicht zugelassenen Teile verwenden

Häufig gestellte Fragen - RB34T652EBN SAMSUNG

Wie ersetze ich den Gefrierschrankgriff?

Entfernen Sie zuerst die Schraubenabdeckungen mit einem Schlitzschraubendreher, dann schrauben Sie die Schrauben mit einem Kreuzschlitzschraubendreher heraus. Zum Zusammenbau gehen Sie in umgekehrter Reihenfolge vor und ziehen Sie fest an. Stellen Sie sicher, dass kein Spalt zwischen Griff und Tür vorhanden ist.

Wie ersetze ich die Türdichtung?

Öffnen Sie die Tür und entfernen Sie die alte Dichtung. Befestigen Sie die neue Dichtung, indem Sie fest drücken, um Spalten zu vermeiden, die zu Kaltluftaustritt führen könnten.

Wie entferne ich eine Schublade aus dem Gefrierschrank?

Heben Sie die Vorderseite der Schublade vorsichtig an und ziehen Sie sie zu sich hin, um sie aus den Schienen zu nehmen. Zum Wiedereinsetzen gehen Sie in umgekehrter Reihenfolge vor und stellen Sie sicher, dass sie richtig eingesetzt ist.

Wie kehre ich die Tür des Gefrierschranks um?

Trennen Sie das Gerät vom Stromnetz. Entfernen Sie die obere Abdeckung und die Kabel. Schrauben Sie die oberen, mittleren und unteren Scharniere ab, während Sie die Tür halten. Entfernen Sie die Tür und montieren Sie die Scharniere auf der anderen Seite wieder an. Dieser Vorgang erfordert mindestens zwei Personen.

Welche Werkzeuge werden benötigt, um ein Scharnier zu ersetzen?

Die erforderlichen Werkzeuge sind: Kreuzschlitzschraubendreher, Schlitzschraubendreher, 11-mm-Schlüssel, 10-mm-Steckschlüssel, 8-mm-Steckschlüssel und 10-mm-Schlüssel.

Wo finde ich die Modellnummer meines Gefrierschranks?

Die Modellnummer (Code) befindet sich auf dem Barcode-Etikett unten links am Produkt, an der Außenseite.

Kann ich meinen Samsung-Gefrierschrank selbst reparieren?

Sie können die als vom Benutzer austauschbar gekennzeichneten Teile ersetzen: Griffe, Dichtungen, Schubladen und Scharniere. Für andere Reparaturen wird empfohlen, einen autorisierten Samsung-Kundendienst zu beauftragen.

Was tun, wenn die Tür des Gefrierschranks nicht richtig schließt?

Überprüfen Sie den Zustand der Dichtung: Wenn sie abgenutzt oder verformt ist, ersetzen Sie sie. Stellen Sie auch sicher, dass die Tür richtig ausgerichtet und die Scharniere festgezogen sind.

Wie reinige ich meinen Gefrierschrank?

Trennen Sie das Gerät vom Stromnetz, leeren Sie den Inhalt und reinigen Sie das Innere mit einem weichen Tuch, das mit warmem Wasser und mildem Reinigungsmittel angefeuchtet ist. Trocknen Sie es gründlich, bevor Sie es wieder in Betrieb nehmen.

Was tun bei längerem Stromausfall?

Halten Sie die Tür so weit wie möglich geschlossen. Die typische Lagerzeit beträgt etwa 12 Stunden. Aufgetaute Lebensmittel sollten nicht wieder eingefroren werden.

BEDIENUNGSANLEITUNG RB34T652EBN SAMSUNG

Servicehandbuch für Benutzer

1. Auf http://samsung.com erfahren Sie, wo Sie Ersatzteile kaufen können.
2. Besuchen Sie die Website, wenn Sie Ersatzteile kaufen möchten. Geben Sie dort den Modellcode Ihres Geräts ein, um zu prüfen, welche Ersatzteile zum Kauf angeboten werden. Den Modellcode finden Sie auf einem Aufkleber, der außen an Ihrem Gerät angebracht ist.
3. Sie können den Modellcode und die Version auch von dem Aufkleber mit dem Strichcode unten links am Gerät ablesen.
4. Vergewissern Sie sich bei Ersatzteilen, dass die Bezeichnung des Ersatzteils mit der Abbildung in diesem Handbuch übereinstimmt.
5. Nur Griffe (einige Modelle), Dichtungen, Auszüge und Scharniere können vom Benutzer selbst gewartet werden.

HINWEIS

Nach einer etwaigen Reparatur durch einen anderen als einen offiziellen Dienstleister, nach einer Selbstreparatur und nach einer nicht fachgerechten Reparatur des Geräts haftet Samsung nicht für Schäden am Gerät, für Verletzungen und andere Probleme mit der Gerätesicherheit, die durch einen Reparaturversuch verursacht werden, bei dem diese Reparatur- und Wartungsanweisungen nicht sorgfältig beachtet werden. Schäden am Gerät, die durch einen Reparaturversuch durch einen anderen als einen von Samsung zertifizierten Dienstleister verursacht wurden, sind durch die Garantie nicht abgedeckt.

⚠ VORSICHT

• Die auf der Website genannte Bezeichnung des Ersatzteils kann von der in diesem Handbuch genannten abweichen. Bitte stellen Sie sicher, dass Sie die richtige Bezeichnung des Ersatzteils wählen.
• Beim Auswechseln der Scharniere ist mit äußerster Vorsicht vorzugehen, da bei dieser Arbeit die Tür abgenommen werden muss.
• Tragen Sie bei Reparaturen unbedingt Schutzhandschuhe.

Deutsch

Das tatsächliche Aussehen und die mitgelieferten Teile der Kühl-/Gefrierkombination können sich je nach Modell und Land unterscheiden.

01 Oberes Scharnier 02 Dichtung
03 Auszug 04 Handgriffe (nur bestimmte Modelle)
05 Mittleres Scharnier 06 Strichcode-Aufkleber
07 Unteres Scharnier

Deutsch

Austausch des Handgriffs

Die Modellbezeichnung ist wie folgt aufgebaut: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2****

Die Sternchen stehen je nach Modell für etwas anderes.

Die Sternchen im Modellcode kennzeichnen eine Variante und ersetzen Ziffern (0-9) oder Buchstaben (A-Z) im Modellcode.

⚠ VORSICHT

• Achten Sie beim Auswechseln des Türgriffs darauf, die Vorderseite der Tür nicht zu zerkratzen.
• Drücken Sie die Griffe fest auf die Halterungen. Stellen Sie sicher, dass zwischen den Stützen und der Tür keine Lücke bleibt.
• Ziehen Sie die Schrauben beim Anbringen des Griffs fest an.
• Prüfen Sie vor Verwendung des Geräts, ob der Griff fest angebracht ist.

Benötigte Werkzeuge (nicht mitgeliefert)

Kreuzschlitzschraubendreher Schlitzschraubendreher

Befestigen der Griffe

HINWEIS

Dieses Verfahren gilt sowohl für das Kühl- als auch für das Gefrierabteil.

1. Entfernen Sie mit einem Schlitzschraubendreher die Abdeckkappen der Schrauben.

- Bringen Sie die Schraubenabdeckungen wieder auf den Schraubenlöchern an, nachdem Sie den Griff abgenommen haben.

1. Verwenden Sie einen Kreuzschlitzschraubendreher, um die Schrauben zu lösen und den Handgriff zu entfernen.

HINWEIS

Verwenden Sie diese Schrauben, um den Griff auf der gegenüberliegenden Seite zu befestigen.

1. Gehen Sie beim Einbauen des neuen Handgriffs in der umgekehrten Reihenfolge wie beim Ausbauen vor.

Deutsch

Austausch der Dichtung

VORSICHT

Achten Sie darauf, dass Sie die Dichtung sicher befestigen. Andernfalls kann kalte Luft aus dem Kühlschrank austreten.

So bauen Sie die Dichtung aus

Öffnen Sie die Gerätetür, und entfernen Sie die Dichtung von der Tür.

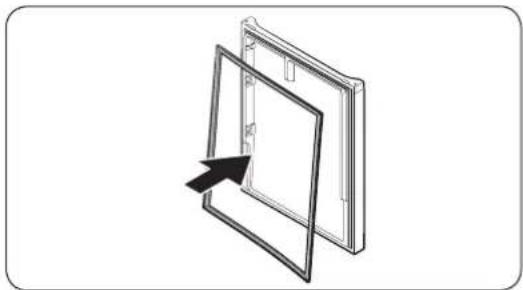

So bauen Sie die neue Dichtung ein

Bringen Sie eine neue Dichtung an der Kühlschranktür an. Achten Sie darauf, dass zwischen der neuen Dichtung und der Tür keine Lücke bleibt.

Austausch des Auszugs

VORSICHT

Stellen Sie sicher, dass der Auszug bei der Montage richtig in die Schiene eingesetzt wird.

Ausbauen des Auszugs

Fassen Sie den Auszug auf der Vorderseite an und ziehen Sie ihn nach oben heraus.

Einbauen des Auszugs

Gehen Sie beim Einbauen des Auszugs in der umgekehrten Reihenfolge wie beim Ausbauen vor.

Deutsch

Austauschen des Scharniers

Um die Scharniere auszutauschen, müssen Sie zuerst die Türen ausbauen.

VORSICHT

• Da die Türen schwer sind, ist beim Ausbauen der Türen äußerste Vorsicht geboten.
• Bevor Sie die Scharniere austauschen, legen Sie eine weiche Unterlage, z. B. ein Stück Pappe, auf den Boden. So verhindern Sie, dass die Türen zerkratzt werden, wenn Sie sie abstellen.
• Wir empfehlen Ihnen, einen professionellen technischen Dienstleister einzusetzen, da die Scharniere vorsichtig behandelt und von mindestens zwei Personen ausgetauscht werden müssen.
• Wenn Sie das Scharnier entfernen ohne die Tür zu festzuhalten, kann sie umfallen und Verletzungen verursachen.
• Stellen Sie sicher, dass der Scharnierbolzen fest mit dem Scharnier verbunden ist.
• Prüfen Sie, ob das Scharnier fest mit dem Kühlschrank verbunden ist.
• Stellen Sie sicher, dass die Kabelverbinder richtig angeschlossen sind.
• Achten Sie beim Befestigen der oberen Abdeckung darauf, die Kabel nicht zu beschädigen.

⚠️ WARNING

• Zum Kippen/Hinlegen der Kühl-/Gefrierkombination sind mindestens 2 Personen erforderlich.
• Ziehen Sie das Netzkabel ab, bevor Sie die Türen tauschen.

Benötigte Werkzeuge (nicht mitgeliefert)

Kreuzschlitzschraubendreher Schlitzschraubendreher 11 mm-Schlüssel

10 mm-Steckschlüssel 8 mm-Steckschlüssel 10 mm-Schlüssel

Deutsch

Wechseln des Türanschlags

HINWEIS

Bei den Modellen mit Griffen müssen Sie zuerst die Seiten der Griffe tauschen. (Detaillierte Informationen finden Sie im Abschnitt „Austausch des Handgriffs (bei Modellen mit Stangengriffen)“.)

1. Entfernen Sie die Schrauben, mit denen die obere Abdeckung (A) befestigt ist, bei geschlossener Tür des Gefrierabteils mit Hilfe eines Kreuzschlitzschraubendrehers.

2. Heben Sie die obere Abdeckung (A) vorsichtig an und legen Sie sie oben auf die Kühl-/Gefrierkombination.

- Seien Sie vorsichtig, wenn Sie die obere Abdeckung (A) anheben. Darunter ist ein Kabel angeschlossen.

1. Entfernen Sie das Kabel und den Kabelverbinder, der sich auf dem Halter unter der oberen Abdeckung befindet.

- Dieser Schritt gilt möglicherweise nicht für alle Modelle.

VORSICHT

Achten Sie darauf, nicht zu kräftig an den Verbindern zu ziehen.

1. Trennen Sie den Kabelverbinder (A).

- Dieser Schritt gilt möglicherweise nicht für alle Modelle.

Deutsch

1. Entfernen Sie die Schrauben zur Befestigung des oberen Scharniers (A) mit einem Steckschlüssel (8 mm).

⚠ VORSICHT

Halten Sie die Tür des Kühlabteils fest, damit sie nicht herunterfällt, während Sie die Schrauben entfernen.

1. Öffnen Sie die Tür des Kühlabteils, und heben Sie dann die Tür nach oben aus dem mittleren Scharnier. Bewahren Sie die Tür sicher auf.

⚠ VORSICHT

Die Tür ist schwer. Zur Vermeidung von Schäden oder Verletzungen seien Sie beim Abnehmen der Tür vorsichtig.

1. Öffnen Sie die Tür des Gefrierabteils und verwenden Sie einen Steckschlüssel (8 mm), um die Schrauben zur Befestigung des unteren Scharniers (A) zu entfernen.

Deutsch

1. Während die Tür des Gefrierabteils auf dem unteren Scharnier (A) aufliegt, ziehen Sie langsam das untere Scharnier (A) aus der Halterung an der Unterseite der Kühl-/Gefrierkombination heraus. Trennen Sie das untere Scharnier (A) von der Tür des Gefrierabteils, nachdem Sie es ausgebaut haben. Ziehen Sie dann die Tür des Gefrierabteils nach unten, um sie vom mittleren Scharnier (B) zu trennen.

⚠ VORSICHT

Halten Sie die Tür des Gefrierabteils fest, damit sie nicht herunterfällt, bevor Sie das mittlere Scharnier (B) ausgebaut haben.

1. Entfernen Sie die Befestigungsschrauben des mittleren Scharniers (A) mit einem Kreuzschlitzschraubendreher und einem Steckschlüssel (10 mm).
2. Nach dem Austausch des oberen, mittleren und/oder unteren Scharniers können Sie sie in umgekehrter Reihenfolge wieder montieren.

! VORSICHT

• Stellen Sie sicher, dass die Kabelverbinder richtig angeschlossen sind.
• Achten Sie beim Befestigen der oberen Abdeckung darauf, die Kabel nicht zu beschädigen.
