Produkttyp	Kühl-Gefrierkombination
Marke	Samsung
Modell	RB38A6B2F12
Abmessungen (B x T x H)	70 x 70 x 180 cm (Schätzung)
Gewicht	ca. 70 kg
Stromversorgung	220-240 V, 50 Hz
Nutzinhalt Kühlteil	ca. 200 L
Nutzinhalt Gefrierteil	ca. 100 L
Energieeffizienzklasse	E (Schätzung)
Hauptfunktionen	Umluftkühlung, elektronische Steuerung, Türalarm, automatisches Abtauen
Pflege und Reinigung	Regelmäßige Reinigung mit einem weichen Tuch und Seifenwasser; scheuernde Mittel vermeiden.
Ersatzteile verfügbar	Griffe, Dichtungen, Schubladen, Scharniere (siehe Handbuch für Codes)
Reparierbarkeit	Vom Benutzer austauschbare Teile: Griffe, Dichtungen, Schubladen, Scharniere. Bei Scharnieren wird die Hilfe von zwei Personen empfohlen.
Sicherheit	Vor dem Türanschlagwechsel Gerät vom Stromnetz trennen; bei Reparaturen Handschuhe tragen.
Allgemeine Informationen	Anleitung in mehreren Sprachen verfügbar; Ersatzteile auf der Samsung-Website erhältlich.

Häufig gestellte Fragen - RB38A6B2F12 SAMSUNG

Wie ersetze ich den Griff des Gefrierschranks?

Verwenden Sie einen Schlitzschraubendreher, um die Schraubenabdeckungen zu entfernen, dann einen Kreuzschlitzschraubendreher, um die Schrauben zu lösen. Lösen Sie den Griff und befestigen Sie den neuen in umgekehrter Reihenfolge. Ziehen Sie die Schrauben fest an und stellen Sie sicher, dass kein Spalt zwischen Griff und Tür vorhanden ist.

Wie entferne und ersetze ich eine Türdichtung?

Öffnen Sie die Tür und ziehen Sie die Dichtung ab. Befestigen Sie eine neue Dichtung und stellen Sie sicher, dass kein Spalt zwischen Dichtung und Tür vorhanden ist. Eine falsche Montage kann zu Kaltluftaustritt führen.

Wie entferne ich eine Schublade?

Heben Sie die Vorderseite der Schublade vorsichtig an und schieben Sie sie heraus. Zum Wiedereinbau führen Sie den umgekehrten Vorgang durch und achten Sie darauf, dass die Schublade richtig in der Schiene sitzt.

Wie ersetze ich ein Scharnier?

Um ein Scharnier zu ersetzen, müssen zuerst die Türen entfernt werden. Trennen Sie das Gerät vom Stromnetz, entfernen Sie die Abdeckungen und Schrauben, dann heben Sie die Tür ab. Die Scharniere sind mit Schrauben befestigt. Verwenden Sie je nach Modell einen 8- oder 10-mm-Steckschlüssel. Lassen Sie sich helfen, da die Türen schwer sind.

Kann man die Türanschlagrichtung wechseln?

Ja, es ist möglich, den Türanschlag zu wechseln. Trennen Sie zuerst das Gerät vom Stromnetz. Beginnen Sie bei Modellen mit Griffen mit dem Wechsel der Griffe. Folgen Sie dann den Schritten zum Ausbau von Türen und Scharnieren und montieren Sie diese auf der anderen Seite wieder. Der Vorgang erfordert mindestens zwei Personen.

Welche Werkzeuge werden für Reparaturen benötigt?

Erforderliche Werkzeuge: Kreuzschlitzschraubendreher, Schlitzschraubendreher, 11-mm-Schlüssel, 10-mm-Steckschlüssel, 8-mm-Steckschlüssel und 10-mm-Schlüssel. Diese Werkzeuge sind nicht im Lieferumfang enthalten.

Wo kann ich Ersatzteile kaufen?

Besuchen Sie die Samsung-Website unter http://samsung.com. Geben Sie den Modellcode (RB38A6B2F12) ein, um die verfügbaren Teile zu sehen. Sie können den Code und die Version auch auf dem Barcode-Etikett unten links am Gerät überprüfen.

Welche Teile können vom Benutzer ausgetauscht werden?

Die vom Benutzer austauschbaren Teile sind Griffe (bei einigen Modellen), Dichtungen, Schubladen und Scharniere. Der Austausch der Scharniere erfordert äußerste Vorsicht und idealerweise zwei Personen.

Wie vermeide ich Schäden an Kabeln beim Austausch des oberen Scharniers?

Wenn Sie die obere Abdeckung anheben, seien Sie vorsichtig, da darunter ein angeschlossenes Kabel liegt. Ziehen Sie nicht zu fest an den Steckverbindern. Trennen Sie den Kabelstecker, bevor Sie das Scharnier entfernen.

Was tun, wenn der Griff nicht richtig befestigt ist?

Überprüfen Sie, ob die Schrauben fest angezogen sind und kein Spalt zwischen Griff und Tür vorhanden ist. Falls nötig, bauen Sie den Griff aus und wieder ein, indem Sie fest drücken. Stellen Sie sicher, dass der Griff richtig befestigt ist, bevor Sie das Produkt verwenden.

BEDIENUNGSANLEITUNG RB38A6B2F12 SAMSUNG

Servicehandbuch für Benutzer

1. Auf http://samsung.com erfahren Sie, wo Sie Ersatzteile kaufen können.
2. Besuchen Sie die Website, wenn Sie Ersatzteile kaufen möchten. Geben Sie dort den Modellcode Ihres Geräts ein, um zu prüfen, welche Ersatzteile zum Kauf angeboten werden. Den Modellcode finden Sie auf einem Aufkleber, der außen an Ihrem Gerät angebracht ist.
3. Sie können den Modellcode und die Version auch von dem Aufkleber mit dem Strichcode unten links am Gerät ablesen.
4. Vergewissern Sie sich bei Ersatzteilen, dass die Bezeichnung des Ersatzteils mit der Abbildung in diesem Handbuch übereinstimmt.
5. Nur Griffe (einige Modelle), Dichtungen, Auszüge und Scharniere können vom Benutzer selbst gewartet werden.

HINWEIS

Nach einer etwaigen Reparatur durch einen anderen als einen offiziellen Dienstleister, nach einer Selbstreparatur und nach einer nicht fachgerechten Reparatur des Geräts haftet Samsung nicht für Schäden am Gerät, für Verletzungen und andere Probleme mit der Gerätesicherheit, die durch einen Reparaturversuch verursacht werden, bei dem diese Reparatur- und Wartungsanweisungen nicht sorgfältig beachtet werden. Schäden am Gerät, die durch einen Reparaturversuch durch einen anderen als einen von Samsung zertifizierten Dienstleister verursacht wurden, sind durch die Garantie nicht abgedeckt.

⚠ VORSICHT

• Die auf der Website genannte Bezeichnung des Ersatzteils kann von der in diesem Handbuch genannten abweichen. Bitte stellen Sie sicher, dass Sie die richtige Bezeichnung des Ersatzteils wählen.
- Beim Auswechseln der Scharniere ist mit äußerster Vorsicht vorzugehen, da bei dieser Arbeit die Tür abgenommen werden muss.
- Tragen Sie bei Reparaturen unbedingt Schutzhandschuhe.

Deutsch

Das tatsächliche Aussehen und die mitgelieferten Teile der Kühl-/Gefrierkombination können sich je nach Modell und Land unterscheiden.

01 Oberes Scharnier 02 Dichtung
03 Auszug 04 Handgriffe (nur bestimmte Modelle)
05 Mittleres Scharnier 06 Strichcode-Aufkleber
07 Unteres Scharnier

Deutsch

Austausch des Handgriffs

Die Modellbezeichnung ist wie folgt aufgebaut: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2****

Die Sternchen stehen je nach Modell für etwas anderes.

Die Sternchen im Modellcode kennzeichnen eine Variante und ersetzen Ziffern (0-9) oder Buchstaben (A-Z) im Modellcode.

⚠ VORSICHT

• Achten Sie beim Auswechseln des Türgriffs darauf, die Vorderseite der Tür nicht zu zerkratzen.
• Drücken Sie die Griffe fest auf die Halterungen. Stellen Sie sicher, dass zwischen den Stützen und der Tür keine Lücke bleibt.
• Ziehen Sie die Schrauben beim Anbringen des Griffs fest an.
• Prüfen Sie vor Verwendung des Geräts, ob der Griff fest angebracht ist.

Benötigte Werkzeuge (nicht mitgeliefert)

Kreuzschlitzschraubendreher Schlitzschraubendreher

Befestigen der Griffe

HINWEIS

Dieses Verfahren gilt sowohl für das Kühl- als auch für das Gefrierabteil.

1. Entfernen Sie mit einem Schlitzschraubendreher die Abdeckkappen der Schrauben.

- Bringen Sie die Schraubenabdeckungen wieder auf den Schraubenlöchern an, nachdem Sie den Griff abgenommen haben.

1. Verwenden Sie einen Kreuzschlitzschraubendreher, um die Schrauben zu lösen und den Handgriff zu entfernen.

HINWEIS

Verwenden Sie diese Schrauben, um den Griff auf der gegenüberliegenden Seite zu befestigen.

1. Gehen Sie beim Einbauen des neuen Handgriffs in der umgekehrten Reihenfolge wie beim Ausbauen vor.

Deutsch

Austausch der Dichtung

VORSICHT

Achten Sie darauf, dass Sie die Dichtung sicher befestigen. Andernfalls kann kalte Luft aus dem Kühlschrank austreten.

So bauen Sie die Dichtung aus

Öffnen Sie die Gerätetür, und entfernen Sie die Dichtung von der Tür.

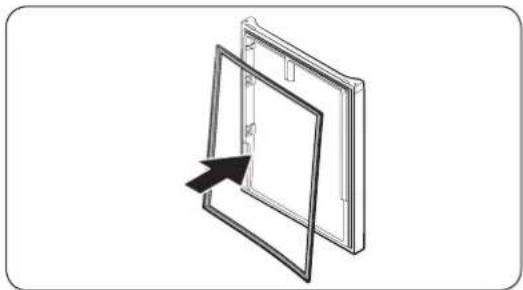

So bauen Sie die neue Dichtung ein

Bringen Sie eine neue Dichtung an der Kühlschranktür an. Achten Sie darauf, dass zwischen der neuen Dichtung und der Tür keine Lücke bleibt.

Austausch des Auszugs

VORSICHT

Stellen Sie sicher, dass der Auszug bei der Montage richtig in die Schiene eingesetzt wird.

Ausbauen des Auszugs

Fassen Sie den Auszug auf der Vorderseite an und ziehen Sie ihn nach oben heraus.

Einbauen des Auszugs

Gehen Sie beim Einbauen des Auszugs in der umgekehrten Reihenfolge wie beim Ausbauen vor.

Deutsch

Austauschen des Scharniers

Um die Scharniere auszutauschen, müssen Sie zuerst die Türen ausbauen.

VORSICHT

• Da die Türen schwer sind, ist beim Ausbauen der Türen äußerste Vorsicht geboten.
• Bevor Sie die Scharniere austauschen, legen Sie eine weiche Unterlage, z. B. ein Stück Pappe, auf den Boden. So verhindern Sie, dass die Türen zerkratzt werden, wenn Sie sie abstellen.
• Wir empfehlen Ihnen, einen professionellen technischen Dienstleister einzusetzen, da die Scharniere vorsichtig behandelt und von mindestens zwei Personen ausgetauscht werden müssen.
• Wenn Sie das Scharnier entfernen ohne die Tür zu festzuhalten, kann sie umfallen und Verletzungen verursachen.
• Stellen Sie sicher, dass der Scharnierbolzen fest mit dem Scharnier verbunden ist.
• Prüfen Sie, ob das Scharnier fest mit dem Kühlschrank verbunden ist.
• Stellen Sie sicher, dass die Kabelverbinder richtig angeschlossen sind.
• Achten Sie beim Befestigen der oberen Abdeckung darauf, die Kabel nicht zu beschädigen.

⚠️ WARNING

• Zum Kippen/Hinlegen der Kühl-/Gefrierkombination sind mindestens 2 Personen erforderlich.
• Ziehen Sie das Netzkabel ab, bevor Sie die Türen tauschen.

Benötigte Werkzeuge (nicht mitgeliefert)

Kreuzschlitzschraubendreher Schlitzschraubendreher 11 mm-Schlüssel

10 mm-Steckschlüssel 8 mm-Steckschlüssel 10 mm-Schlüssel

Deutsch

Wechseln des Türanschlags

HINWEIS

Bei den Modellen mit Griffen müssen Sie zuerst die Seiten der Griffe tauschen. (Detaillierte Informationen finden Sie im Abschnitt „Austausch des Handgriffs (bei Modellen mit Stangengriffen)“.)

1. Entfernen Sie die Schrauben, mit denen die obere Abdeckung (A) befestigt ist, bei geschlossener Tür des Gefrierabteils mit Hilfe eines Kreuzschlitzschraubendrehers.

2. Heben Sie die obere Abdeckung (A) vorsichtig an und legen Sie sie oben auf die Kühl-/Gefrierkombination.

- Seien Sie vorsichtig, wenn Sie die obere Abdeckung (A) anheben. Darunter ist ein Kabel angeschlossen.

1. Entfernen Sie das Kabel und den Kabelverbinder, der sich auf dem Halter unter der oberen Abdeckung befindet.

- Dieser Schritt gilt möglicherweise nicht für alle Modelle.

VORSICHT

Achten Sie darauf, nicht zu kräftig an den Verbindern zu ziehen.

1. Trennen Sie den Kabelverbinder (A).

- Dieser Schritt gilt möglicherweise nicht für alle Modelle.

Deutsch

1. Entfernen Sie die Schrauben zur Befestigung des oberen Scharniers (A) mit einem Steckschlüssel (8 mm).

⚠ VORSICHT

Halten Sie die Tür des Kühlabteils fest, damit sie nicht herunterfällt, während Sie die Schrauben entfernen.

1. Öffnen Sie die Tür des Kühlabteils, und heben Sie dann die Tür nach oben aus dem mittleren Scharnier. Bewahren Sie die Tür sicher auf.

⚠ VORSICHT

Die Tür ist schwer. Zur Vermeidung von Schäden oder Verletzungen seien Sie beim Abnehmen der Tür vorsichtig.

1. Öffnen Sie die Tür des Gefrierabteils und verwenden Sie einen Steckschlüssel (8 mm), um die Schrauben zur Befestigung des unteren Scharniers (A) zu entfernen.

Deutsch

1. Während die Tür des Gefrierabteils auf dem unteren Scharnier (A) aufliegt, ziehen Sie langsam das untere Scharnier (A) aus der Halterung an der Unterseite der Kühl-/Gefrierkombination heraus. Trennen Sie das untere Scharnier (A) von der Tür des Gefrierabteils, nachdem Sie es ausgebaut haben. Ziehen Sie dann die Tür des Gefrierabteils nach unten, um sie vom mittleren Scharnier (B) zu trennen.

⚠ VORSICHT

Halten Sie die Tür des Gefrierabteils fest, damit sie nicht herunterfällt, bevor Sie das mittlere Scharnier (B) ausgebaut haben.

1. Entfernen Sie die Befestigungsschrauben des mittleren Scharniers (A) mit einem Kreuzschlitzschraubendreher und einem Steckschlüssel (10 mm).
2. Nach dem Austausch des oberen, mittleren und/oder unteren Scharniers können Sie sie in umgekehrter Reihenfolge wieder montieren.

! VORSICHT

• Stellen Sie sicher, dass die Kabelverbinder richtig angeschlossen sind.
• Achten Sie beim Befestigen der oberen Abdeckung darauf, die Kabel nicht zu beschädigen.
