Produkttyp	Funkgesteuerte Wanduhr mit Raumklima
Marke	TFA
Modell	60.4507
Gehäuseabmessungen	240 x 39 x 285 mm
Gewicht	1262 g (nur Gerät)
Stromversorgung	4 Batterien 1,5 V AA (LR6)
Anzeige	LCD-Analoganzeige mit Segmenten, rotierende Sekunden
Funkempfang	DCF-77 (77,5 kHz), Reichweite ca. 1500 km
Temperaturauflösung	0,1 °C (0,1 °F)
Messbereich Luftfeuchtigkeit	5 % bis 99 % (Auflösung 1 %)
Hauptfunktionen	Anzeige von Datum, Wochentag (7 Sprachen), Innentemperatur und -luftfeuchtigkeit, Kalenderwoche und Digitaluhr; Touch-Taste zum Umschalten zwischen den Anzeigen; manuelle Einstellung von Uhrzeit und Kalender; einstellbare Zeitzone (+/-3h); Sommerzeitanzeige (DST)
Pflege und Reinigung	Weiches, feuchtes Tuch, keine scheuernden Lösungsmittel
Sicherheit	Außerhalb der Reichweite von Kindern aufbewahren; Batterien nicht ins Feuer werfen; schwache Batterien schnell ersetzen, um Auslaufen zu vermeiden
Lieferumfang	Wanduhr, 4 AA-Batterien, Bedienungsanleitung
Reparierbarkeitsindex	Nicht verfügbar (nicht angegeben)

Häufig gestellte Fragen - 60.4507 TFA

Wie stelle ich die Uhr manuell ein, wenn das DCF-Signal nicht empfangen wird?

Drücken Sie die SET-Taste zwei Sekunden lang. Die Parameter blinken. Verwenden Sie die Tasten + und -, um Zeitzone, Sprache, Jahr, Datum und Uhrzeit einzustellen. Bestätigen Sie jeden Schritt mit SET.

Wie wechsle ich zwischen den verschiedenen Anzeigen?

Bedecken Sie die Touch-Taste an der Vorderseite eine Sekunde lang, um manuell zwischen den Anzeigen umzuschalten. Um den automatischen Wechsel zu aktivieren, bedecken Sie die Taste 4 Sekunden lang; das Symbol >>> erscheint.

Was tun, wenn die Uhr nichts anzeigt?

Überprüfen Sie die Polarität der Batterien und ersetzen Sie sie bei Bedarf. Wenn das Problem weiterhin besteht, drücken Sie mit einem spitzen Gegenstand auf die RESET-Taste.

Wie ändere ich die Temperatureinheit (Celsius/Fahrenheit)?

Wenn die Temperaturanzeige sichtbar ist, drücken Sie mit einem spitzen Gegenstand auf die °C/°F-Taste, um zwischen °C und °F umzuschalten.

Warum reagiert die Touch-Taste nicht?

Stellen Sie sicher, dass die Taste vollständig mit Ihrem Finger bedeckt ist und der Raum gut beleuchtet ist. Die Touch-Taste funktioniert nur in einer hellen Umgebung.

Wie aktiviere oder deaktiviere ich den DCF-Signalempfang?

Schieben Sie den Schalter ON/OFF im Batteriefach nach oben (ON), um den Empfang zu aktivieren, nach unten (OFF), um ihn zu deaktivieren. Für eine manuelle Suche drücken Sie kurz die SET-Taste.

Wie lange dauert es, bis die Uhr das DCF-Signal empfängt?

Der Empfang dauert in der Regel 10 bis 15 Minuten. Wenn er fehlschlägt, versucht die Uhr es jede Stunde erneut. Nachts sind die Störungen geringer.

Welche Sprachen sind für die Anzeige des Wochentags verfügbar?

Verfügbare Sprachen sind: Englisch (EN), Deutsch (GE), Französisch (FR), Italienisch (IT), Spanisch (SP), Niederländisch (NE) und Russisch (RU).

Wie tausche ich die Batterien aus?

Öffnen Sie das Batteriefach, entfernen Sie die alten Batterien und legen Sie vier neue 1,5 V AA-Batterien ein, wobei Sie die Polarität beachten. Schließen Sie das Fach.

Kann ich die Uhr ohne Funkempfang verwenden?

Ja, wenn Sie den Schalter auf OFF stellen oder der Empfang fehlschlägt, funktioniert die Uhr wie eine normale Quarzuhr. Sie können die Uhrzeit manuell einstellen (siehe Frage 1).

BEDIENUNGSANLEITUNG 60.4507 TFA

TPA_No_60.4507_Anleit_01_13_W 18.01.2013 12:17 Uhr Seite 1

Bedienungsanleitung

Instruction Manual

Mode d'emploi

TPA_No_60.4507_Anleit_01_13_W 18.01.2013 12:17 Uhr Seite 2

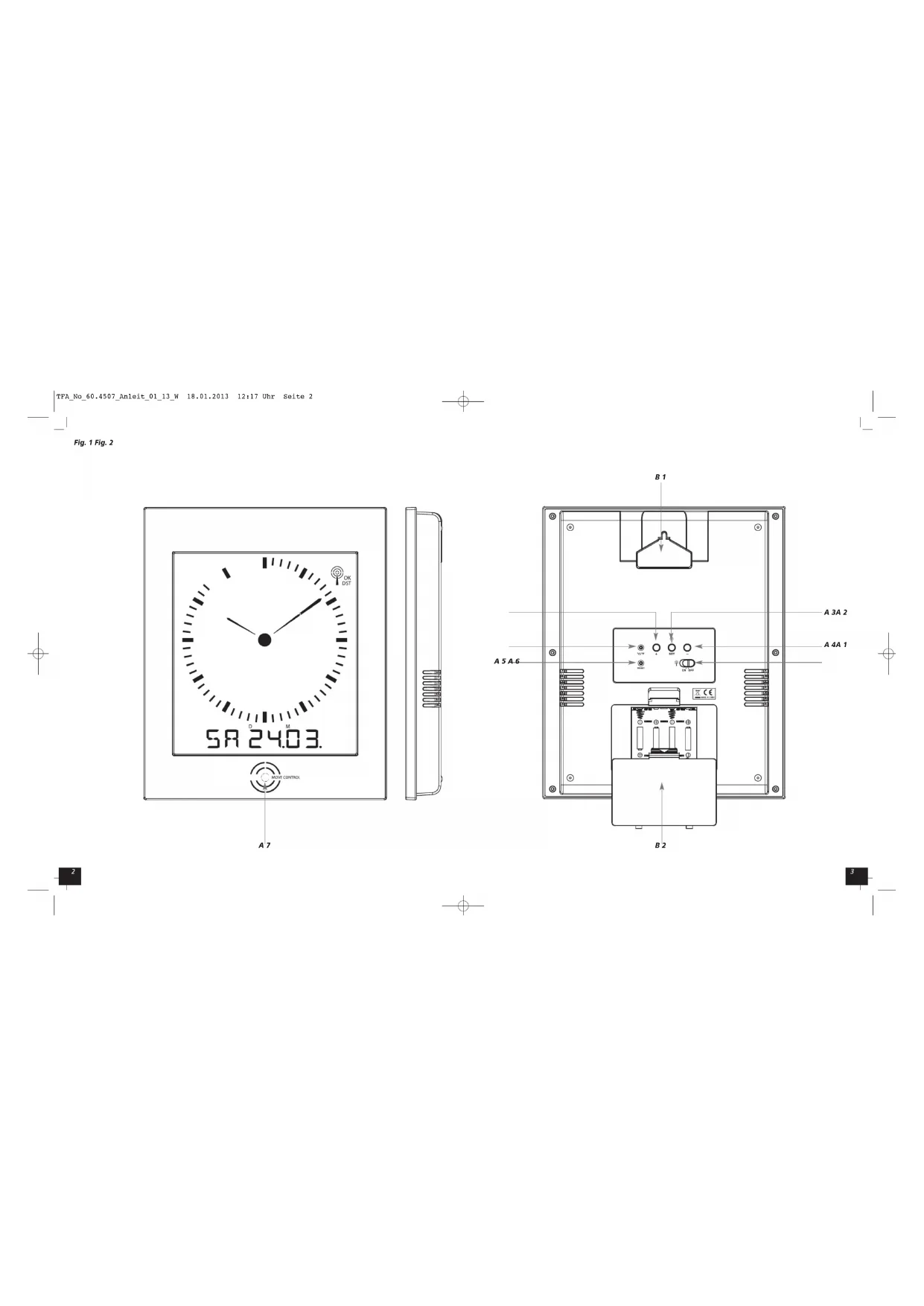

Fig. 1 Fig. 2

OK DST 5A 24.03. MAX CONTROL A7

B 1 A 3A 2 A 4A 1 A 5 A 6 B 2

TPA_No_60.4507_Anleit_01_13_W 18.01.2013 12:17 Uhr Seite 3

Funk-Wanduhr mit Raumklima

Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.

1. Bevor Sie mit dem Gerät arbeiten

• Lesen Sie sich bitte die Bedienungsanleitung genau durch. So werden Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktionen und Bestandtelle kennen, erfahren wichtige Details für die Inbetriebnahme und den Umgang mit dem Gerät und erhalten Tipps für den Störungsfall.
• Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Geräts und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.
• Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, übernehmen wir keine Haftung.
• Beachten Sie besonders die Sicherheitshinweise!
• Bewahren Sie diese Bedienungsanleitung gut auf!

2. Lieferumfang

• Funk-Wanduhr
• Batterien 4 x 1,5 V AA
• Bedienungsanleitung

3. Einsatzbereich und alle Vorteile Ihres neuen Gerätes auf einen Blick

• Analoge LCD Funkuhr mit höchster Genauigkeit
• Umlaufende Sekundenanzeige
- Anzeige von Datum und Wochentag (7 Sprachen), Innentemperatur und Luftfeuchtigkeit, Kalenderwoche oder digitaler Uhrzeit über Sensortaste
• Zeitzone und manuelle Einstellmöglichkeit

4. Zu Ihrer Sicherheit

• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Verwenden Sie das Produkt nicht anders, als in dieser Anleitung dargestellt wird.
• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.
• Dieses Gerät ist nicht für medizinische Zwecke oder zur öffentlichen Information geeignet und nur für den privaten Gebrauch bestimmt.

Vorsicht!

Verletzungsgefahr:

• Bewahren Sie die Batterien und das Gerät außerhalb der Reichweite von Kindern auf.
• Batterien nicht ins Feuer werfen, kurzschließen, auseinander nehmen oder aufladen. Explosionsgefahr!
• Batterien enthalten gesundheitsschädliche Säuren. Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst schnell ausgetauscht werden. Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen Typs. Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhandschuhe und Schutzbrille tragen!

Wichtige Hinweise zur Produktsicherheit!

• Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erschütterungen aus.
  • Vor Feuchtigkeit schützen

D

Funk-Wanduhr mit Raumklima

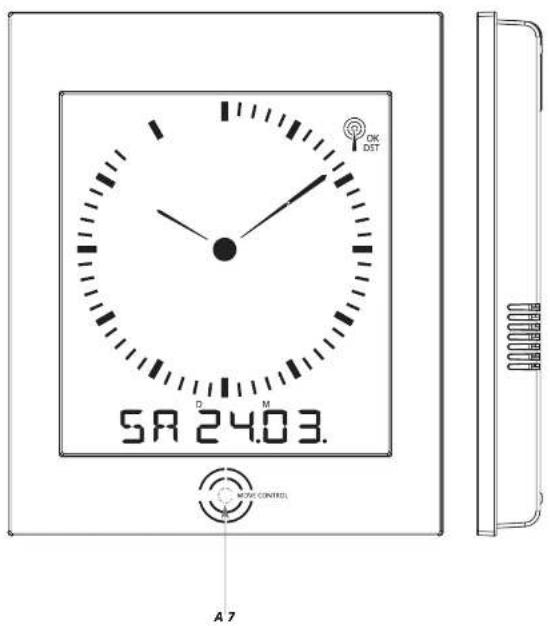

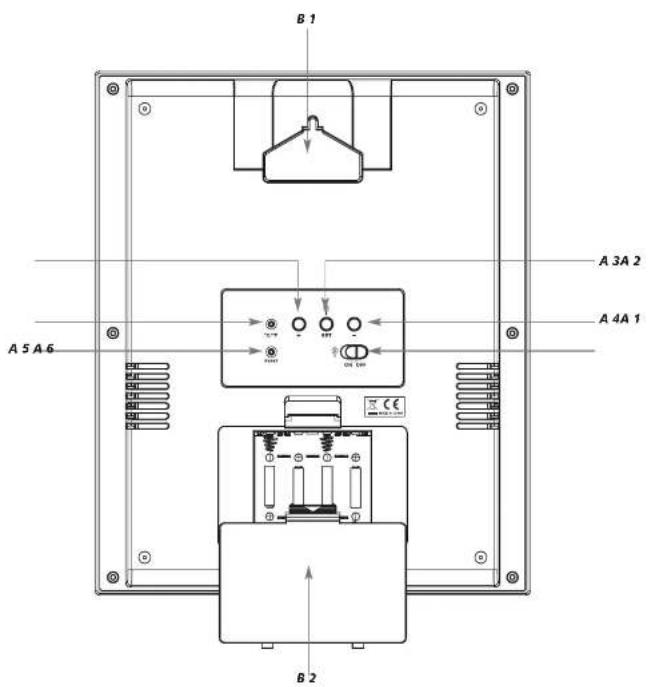

5. Bestandteile (Fig. 1 | Fig. 2)

Tasten

A1: °C/°F Knopf

A2: + Taste

A3: SET Taste

A4: - Taste

A5: RESET Knopf

A6: ON/OFF Schlebeschalter für DCF Empfang

A7: Sensortaste (vorne)

Gehäuse

B1: Wandaufhängung

B2: Batteriefach

6. Inbetriebnahme

• Ziehen Sie die Schutzfolie ab.
• Schieben Sie den ONIOFF Schiebeschalter auf ON.
- Öffnen Sie das Batteriefach und legen Sie die vier Batterien 1,5 V AA ein.
- Achten Sie auf die richtige Polarität beim Einlegen der Batterien.
• Schließen Sie das Batteriefach wieder.
- Es werden alle LCD Segmente kurz angezeigt.
- Während des Empfangs ist eine Tastenbedienung nicht möglich.
- Die Uhr versucht nun, das Funksignal zu empfangen und das DCF-Empfangszeichen blinkt. Wenn der Zeitcode nach 10-15 Minuten empfangen wurde, wird die funkgesteuerte Zeit angezeigt und das DCF-Empfangszeichen bleibt ständig im LCD stehen.
- Sollte kein Zeitcode empfangen worden sein, wird der Empfang jede Stunde erneut aktiviert.
- Sie können die Initialisierung auch manuell starten. Drücken Sie die SET Taste. Das DCF-Empfangszeichen blinkt. Drücken Sie die SET Taste noch einmal, um den Empfang zu stoppen. Das DCF-Empfangszeichen verschwindet.
- Möchten Sie, dass die Funkuhr wie eine normale Quarzuhr arbeitet, schieben Sie den ONIOFF Schiebeschalter auf OFF. Der Funkempfang ist ausgeschaltet.
- Es gibt drei verschiedene Empfangssymbole:

③ blinkt - Empfang aktiv

1. Brinkt - Empfang aktiv

bleibt stehen - Empfang erfolgreich

nur Sendemast - kein Empfang

- Falls die Funkuhr kein DCF-Signal empfangen kann (z.B. wegen Störungen, Übertragungsdistanz, etc.), kann die Zeit manuell eingestellt werden. Das DCF-Empfangszeichen verschwindet und die Uhr arbeitet dann wie eine normale Quarz-Uhr (siehe „Manuelle Einstellung von Uhrzeit und Kalender“).

7. Empfang der Funkzeit

Die Zeitübertragung erfolgt von einer Cäsum Atom-Funkuhr, die von der Physikälisch Technischen Bundesanstalt in Braunschweig betrieben wird. Die Abweichung beträgt weniger als 1 Sekunde in einer Million Jahren. Die Zeit ist kodiert und wird von Mainflingen in der Nähe von Frankfurt am Main durch ein DCF-77 (77.5 kHz) Frequenzsignal übertragen mit einer Reichweite von ca. 1.500 km. Ihre Funkuhr empfängt das signal, wandelt es um und zeigt immer die exakte Zeit an. Auch die Umstellung von Sommer- und Winterzeit erfolgt automatisch. Während der Sommerzeit erscheint „DST“ im Display. Der Empfang hängt hauptsächlich von der geographischen Lage ab. Im Normalfall sollten Innerhalb des Radius von 1.500 km ausgehend von Frankfurt bei der Übertragung keine Probleme auftauchen.

Funk-Wanduhr mit Raumklima

D

Bitte beachten Sie folgende Hinweise:

• Es wird empfohlen, einen Abstand von mindestens 1,5 – 2 Metern zu eventuell störenden Geräten wie Computerbildschirmen und Fernsehgeräten einzuhalten.
• In Stahlbetonbauten (Kellern, Aufbauten) ist das empfangene Signal natürlicherweise schwächer. In Extremfällen wird empfohlen, das Gerät in Fensternähe zu platzieren um das Funksignal besser zu empfangen.
• Nachts sind die atmosphärischen Störungen meist geringer und ein Empfang ist in den meisten Fällen möglich. Ein einziger Empfang pro Tag genügt, um die Genauigkeit zu gewährleisten und Abweichungen unter 1 Sekunde zu halten. Der DCF-Signalempfang findet immer um Mitternacht statt.

8. Bedienung

• Halten Sie die + oder - Taste im jeweiligen Einstellmodus gedrückt, gelangen Sie in den Schnelllauf.
• Das Gerät verlässt automatisch den Einstellmodus, wenn länger als 60 Sekunden keine Taste gedrückt wird.

9. Manuelle Einstellung von Uhrzeit und Kalender

- Halten Sie die SET Taste für zwei Sekunden gedrückt

• DST, der Mittelpunkt und das Zeitzonen-Symbol (+ oben rechts) blinken im Display.
• Sie können nun mit der + Taste die Zeitzone einstellen. Die Zeitzoneneinstellung (+3/-3) wird benötigt, wenn das DCF Signal empfangen werden kann, die Zeitzone sich aber von der DCF- Zeit unterscheidet (z.B. +1= eine Stunde später).
• Bestätigen Sie die Eingabe mit der SET Taste.
  • Die Spracheinstellung für den Wochentag blinkt.
• Stellen Sie mit der + oder – Taste die gewünschte Spracheinstellung für den Wochentag ein: Englisch (EN), Deutsch (DE), Französisch (FR), Italienisch (IT), Spanisch (ES), Niederländisch (NE) und Russisch (RU).
• Mit der SET Taste können Sie nun nacheinander das Jahr, das Datum mit Wochentag und die Uhrzeit ansteuern und mit der + oder - Taste einstellen. Wenn das Stundenformat und "CI"F blinken, können Sie die Temperatureinheit mit der - Taste auswählen und das 12- oder 24- Stundenformat mit der +Taste. Im 12h System erscheint PM ab 12 Uhr auf dem Display. Bei erfolgreichem Empfang des DCF-Signals (ON/OFF Schiebeschalter steht auf ON) wird die manuell eingestellte Zeit überschrieben.

10. Display-Ansicht

- Mit der Sensor-Taste können Sie zwischen verschiedenen Varianten für die Displayanzeige wählen.

Wochentag
mit Datum

Luftfeuchtigkeit
und Temperatur

aktuelle
Kalenderwoche

mit digitaler Uhrzelt

• Für einen manuellen Displaywechsel bedecken Sie für eine Sekunde die Sensortaste mit Ihrem Finger. Das Display wechselt nun durch die einzelnen Anzeigen. Sie können nun auswählen, welche Daueranzeige Sie haben möchten. Achtung: Die Anzeige schaltet erst um, wenn die Sensortaste wieder aufgedeckt wird.
• Zum Aktivieren (oder Deaktivieren) des automatischen Displaywechsels bedecken Sie die Sensortaste für 4 Sekunden mit dem Finger. Das Symbol >>> im Display bedeutet, dass die Anzeige automatisch wechselt.

Funk-Wanduhr mit Raumklima

D

• Achtung: Der Sensor ist nur dann aktiv, wenn der Raum gut beleuchtet ist. Kurzzeitige Schwankungen der Lichtverhältnisse (Hell-Dunkel-Wechsel) am Einsatzort können möglicherweise einen ungewolten Displaywechsel auslösen.

11. Temperaturanzeige

- Wenn im Display die Temperaturanzeige erscheint, drücken Sie den "C"F Knopf mit einem spitzen Gegenstand, um zwischen °C (Celsius) und °F (Fahrenheit) als Temperatureinheit auszuwählen.

12. Pflege und Wartung

• Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwenden!
• Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden.
• Bewahren Sie Ihr Gerät an einem trockenen Platz auf.

12.1 Batterlewechsel

• Sobald die Anzeige schwächer wird, wechseln Sie bitte die Batterien.
• Öffnen Sie das Batteriefach und legen Sie vier neue Batterien 1,5 V AA ein.
• Achten Sie auf die richtige Polarität beim Einlegen der Batterien.
  • Schließen Sie das Batteriefach wieder.

13. Fehlerbeseitigung

Problem Lösung

Keine Anzeige auf dem Gerät → Batterien polrichtig einlegen

→ Batterien wechseln

Kein DCF Empfang → ON/OFF Schiebeschalter auf ON stellen

→ SET Taste kurz drücken
→ Anderen Aufstellort für das Gerät wählen
→ Uhrzeit manuell einstellen
→ Empfangsversuch in der Nacht abwarten
→ Beseitigen der Störquellen
→ Neuinbetriebnahme des Gerätes gemäß Anleitung

Sensortaste reagiert nicht

→ Sensortaste nur kurz bzw. 4 Sekunden bedecken und wieder aufdecken. Finger nicht auf der Sensortaste lassen!
→ Taste großflächig abdecken
→ Raum gut beleuchten

Häufig ungewolter → Anderen Platz für das Gerät wählen (siehe Punkt 10.)

Anzeigewechsel

Unkorrekte Anzeige → Batterien wechsel

→ RESET Knopf mit einem spitzen Gegenstand drücken

Wenn ihr Gerät trotz dieser Maßnahmen immer noch nicht funktioniert, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben.

Funk-Wanduhr mit Raumklima

14. Entsorgung

Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recycelt und wiederverwendet werden können.

Batterien und Akkus dürfen keinesfalls in den Hausmüll!

Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationaler oder lokaler Bestimmungen abzugeben.

Die Bezeichnungen für enthaltene Schwermetalle sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei

Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet.

Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzugeben.

15. Technische Daten

Spannungsversorgung: Batterien 4 x 1,5 V AA (inklusive)

Messbereich Temperatur: -10°C...+50 °C (+14 °F...+122°F)

Auflösung: 0,1 °C (0,1 °F)

Messbereich Luftfeuchtigkeit: 5%...99%

Auflösung: 1 %

Anzeige von LOIHI: Messungen liegen außerhalb der Messbereiche

Gehäusemaße: 240 x 39 x 285 mm

Gewicht: 1262 g (nur das Gerät)

TFA Dostmann GmbH & Co. KG, Zum Ottersberg 12, D-97877 Wertheim.

Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden.

EU-Konformitätserklärung

Wir erklären hiermit, dass diese Funkanlage die wesentlichen Anforderungen der RÄTTE Direktive 1999/5/EG erfüllt.

Eine Kopie der unterschriebenen und mit Datum versehenen Konformitätserklärung erhalten Sie auf Anfrage unter [e-mail].

www.tfa-dostmann.de 01/13
