BEDIENUNGSANLEITUNG 60.1511.02 TFA

TFA_No. 60.1511_Anleitung_11_16 01.12.2016 18:22 Uhr Seite 1

Bedienungsanleitung Instruction manual Mode d'emploi Instrucciones de uso Gebruiksaanwijzing Istruzioni per l'uso

TFA®

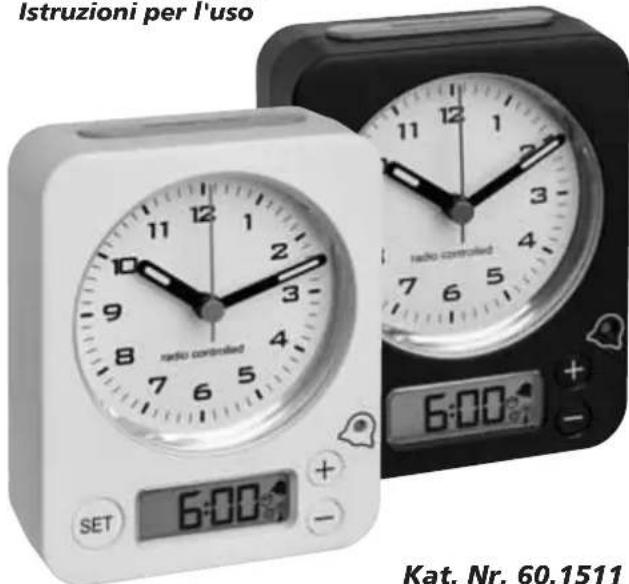

Istruzioni per l'uso radio controlled radio controlled SET 6:00 Kat. Nr. 60.1511

CE

Kat. Nr. 60.1511

TFA_No. 60.1511_Anleitung_11_16 01.12.2016 18:22 Uhr Seite 2

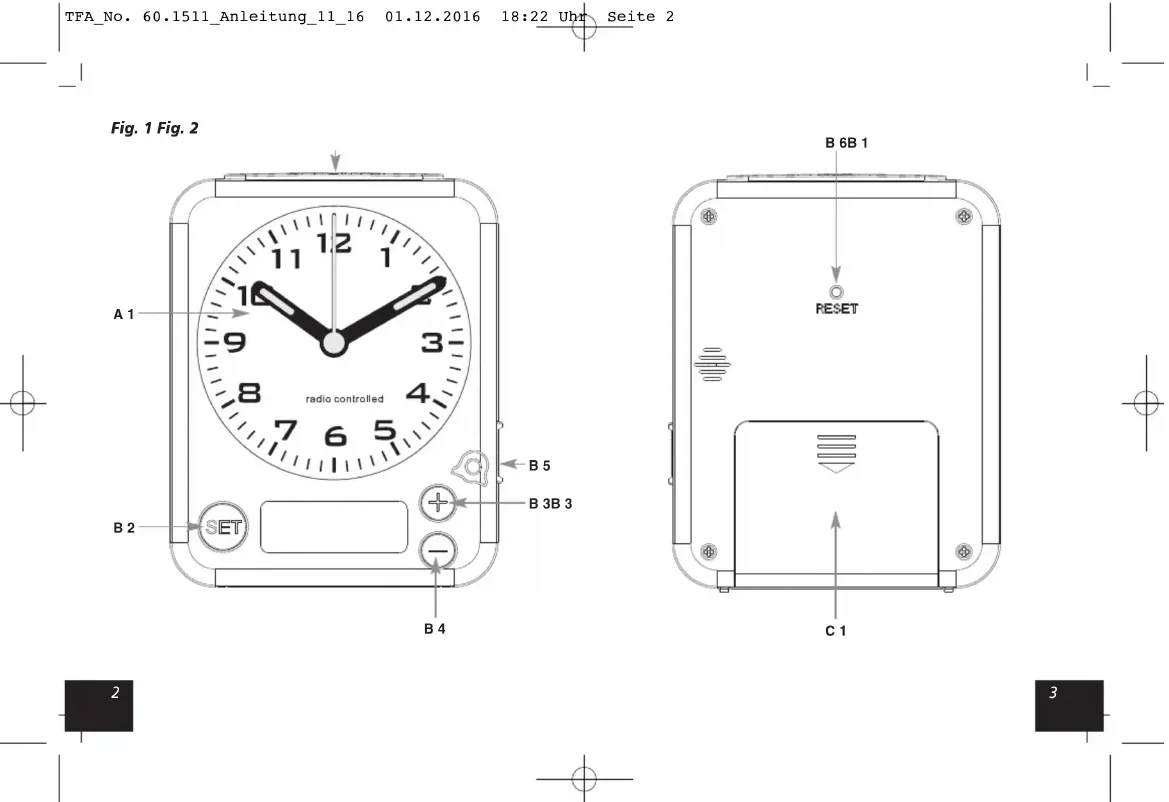

Fig. 1 Fig. 2

A 1 radio controlled B 2 SET B 4 B 3B 3 B 5

B 6B 1 RESET C 1

2

3

TFA_No. 60.1511_Anleitung_11_16 01.12.2016 18:22 Uhr Seite 3

Fig. 3

Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.

1. Bevor Sie mit dem Gerät arbeiten

• Lesen Sie sich bitte die Bedienungsanleitung genau durch. So werden Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktionen und Bestandteile kennen, erfahren wichtige Details für die Inbetriebnahme und den Umgang mit dem Gerät und erhalten Tipps für den Störungsfall.
• Durch die Beachtung der Bedlenungsanleitung vermelden Sie auch Beschädigungen des Gerätes und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.
• Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, übernehmen wir keine Haftung.
• Beachten Sie besonders die Sicherheitshinweise!
  • Bewahren Sie diese Bedienungsanleitung gut auf!

2. Lieferumfang

• Funk-Wecker
  • Bedlenungsanleitung

3. Einsatzbereich und alle Vorteile Ihres neuen Gerätes auf einen Blick

• Funkuhr mit höchster Genauigkeit
• Analoge Zeitanzeige mit fluoreszierenden Zeigem
• Digitale Alarmeinstellung (minutengenau)
- Weckalarm mit Snooze-Funktion
• Manuelle Einstellmöglichkeit und Zeitzone
• Rundumlaufende Hintergrundbeleuchtung

4. Zu Ihrer Sicherheit

- Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet.

COMBO - Funkwecker

• Verwenden Sie das Produkt nicht anders, als in dieser Bedienungsanleitung dargestellt wird.
• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestaltet.

Vorsicht! Verletzungsgefahr:

• Bewahren Sie das Gerät und die Batterien außerhalb der Reichweite von Kindern auf.
• Batterien nicht ins Feuer werfen, kurzschließen, auseinandernehmen oder aufladen. Explosionsgefahr!
• Batterien enthalten gesundheitsschädliche Säuren. Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst schnell ausgetauscht werden. Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen Typs.
• Beim Hantleren mit ausgelaufenen Batterlen chemikallenbeständige Schutzhandschuhe und Schutzbrille tragen!

Wichtige Hinweise zur Produktsicherheit!

• Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erschütterungen aus.
  • Vor Feuchtigkeit schützen.

5. Bestandteile

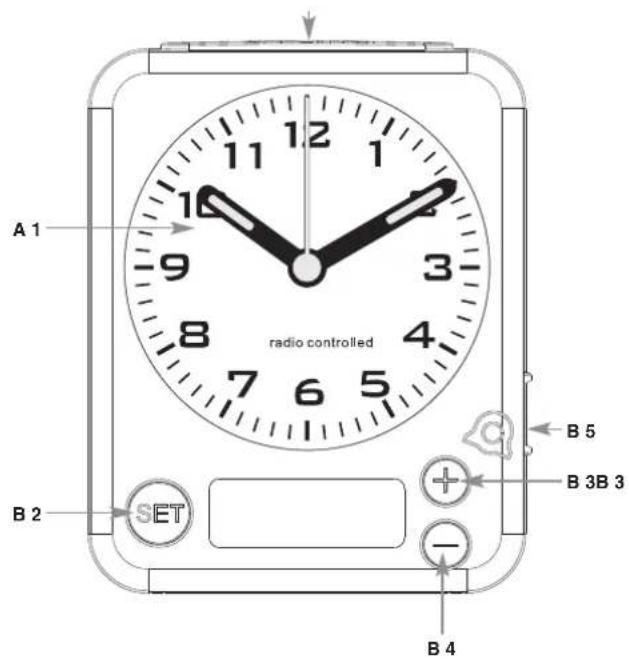

Anzeige:

A1: Analoge Uhrzeit

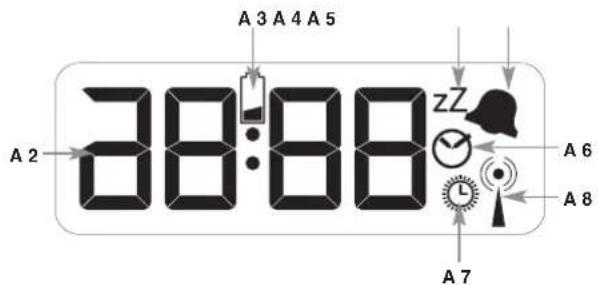

Display:

A2: Alarmzeit A3: Batterie-Symbol

A4: Snooze-Symbol A5: Alarm ON/OFF Symbol

COMBO - Funkwecker

A6: Alarmzeit-Symbol A7: Sommerzeit-Symbol A8: DCF-Empfangszeichen

B:Tasten:

B1: SNOOZE/LIGHT Taste B2: SET Taste

B3: + Taste B4: - Taste

B5: Alarm ON/OFF Schiebeschalter mit Farbmarke

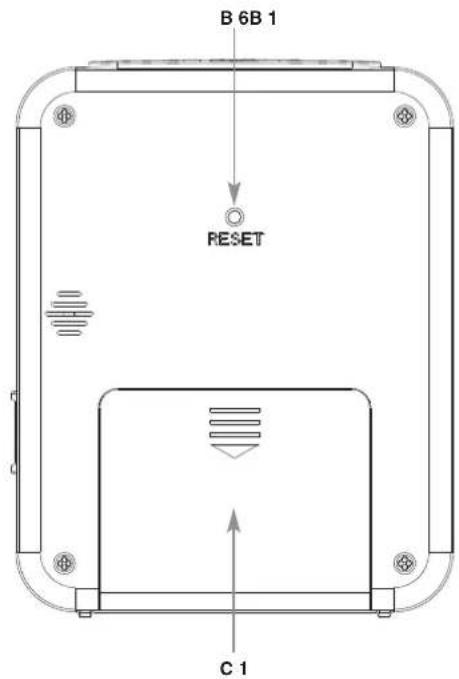

B6: RESET Taste

C: Gehäuse:

C 1: Batteriefach

6. Inbetriebnahme

• Öffnen Sie das Batteriefach und legen Sie drei neue Batterien 1,5 V AA polrichtig ein. Schließen Sie das Batteriefach wieder.
  • Das Gerät ist jetzt betriebsbereit.
  • Ein kurzer Signalton ertönt.
• Im Display erscheinen die Alarmzeit (Voreinstellung 6:00) und das Alarmzeit-Symbol.
  • Die Zeiger stellen sich auf 12.00 Uhr.
  • Die Uhr versucht nun das DCF-Funksignal zu empfangen. Das DCF-Empfangszeichen blinkt im Display.
• Wenn der Zeitcode nach 3-12 Minuten empfangen wurde, erscheint im Display kurz die digitale Uhrzeit und die analoge Uhr stellt sich auf die funkgesteuerte Zeit ein. Das DCF-Empfangszeichen erscheint ständig im Display.

6.1 Funkempfang

- Der DCF-Funkempfang findet dreimal täglich um 1:00, 3:00 und um 5:00 Uhr morgens statt. Ist der DCF-Funkempfang bis 5:00 Uhr morgens nicht erfolgreich, so findet der nächste DCF-Empfangsversuch wieder um 1:00 Uhr morgens statt.

COMBO - Funkwecker

• Sie können die Initialisierung auch manuell starten.
• Halten Sie die + Taste für drei Sekunden gedrückt.
  • Das DCF-Empfangszeichen blinkt.
• Zum Deaktivieren des DCF-Funkempfangs halten Sie die + Taste noch einmal für drei Sekunden gedrückt.
  • Das DCF-Empfangszeichen verschwindet.
• Es gibt drei verschiedene Empfangssymbole:

blinkt - Empfang aktiv

bleibt stehen - Empfang erfolgreich

kein Symbol - Empfang wurde deaktiviert

- Falls die Funkuhr kein DCF-Funksignal empfangen kann (z.B. wegen Störungen, Übertragungsdistanz, etc.), kann die Zeit manuell eingestellt werden. Die Uhr arbeitet dann wie eine normale Quarz-Uhr (siehe Manuelle Einstellungen).

Hinweis zum Empfang der Funkzeit

Die Zeitübertragung erfolgt von einer Cäsium Atom-Funkuhr, die von der Physikalisch Technischen Bundesanstalt in Braunschweig betrieben wird. Die Abweichung beträgt weniger als 1 Sekunde in einer Million Jahren. Die Zeit ist kodiert und wird von Mainflingen in der Nähe von Frankfurt am Main durch ein DCF-77 (77.5 kHz) Frequenzsignal übertragen mit einer Reichweite von ca. 1.500 km. Ihre Funkuhr empfängt das Signal, wandelt es um und zeigt immer die exakte Zeit an. Auch die Umstellung von Sommer- und Winterzeit erfolgt automatisch. Während der Sommerzeit erscheint im Display. Der DCF-Funkempfang hängt hauptsächlich von der geographischen Lage ab. Im Normalfall sollten innerhalb des Radius von 1.500 km ausgehend von Frankfurt bei der Übertragung keine Probleme auftauchen.

Bitte beachten Sie folgende Hinweise:

- Es wird empfohlen, einen Abstand von mindestens 1,5 – 2 Metern zu eventuell störenden Geräten wie Computerbildschirmen und Fernsehgeräten einzuhalten.

COMBO - Funkwecker

D

• In Stahlbetonbauten (Kellern, Aufbauten) ist das empfangene Signal natürlicherweise schwächer. In Extremfällen wird empfohlen, das Gerät in Fenstemähe zu platzieren und/oder durch Drehen das Funksignal besser zu empfangen.
• Nachts sind die atmosphärischen Störungen meist geringer und ein DCF-Funkempfang ist in den meisten Fällen möglich. Ein einziger Empfang pro Tag genügt, um die Genauigkeit zu gewährleisten und Abweichungen unter einer Sekunde zu halten.

7. Bedienung

• Während des DCF-Funkempfangs ist eine Tastenbedienung nicht möglich.
• Halten Sie die + oder - Taste Im Einstellungsmodus einige Sekunden gedrückt, um in den Schnelldurchlauf zu gelangen.
• Das Gerät verlässt automatisch den Einstellungsmodus, wenn länger Zeit keine Taste gedrückt wird.

7.1 Manuelle Einstellungen

- Halten Sie die SET Taste für ein paar Sekunden gedrückt, um in den Einstellungsmodus zu gelangen.

7.1.1 Zeitzonenkorrektur

• Die Zeitzonenkorrektur wird benötigt, wenn das DCF-Funksignal empfangen werden kann, die Zeitzone sich aber von der DCF-Funkzeit unterscheidet.
• 0 (Voreinstellung) erscheint im Display.
- Drücken Sie die - oder + Taste, um die Zeltzonenkorrektur (+9/-9) vorzunehmen (z.B. +1=elne Stunde später).

7.1.2 Manuelle Uhrzeiteinstellung

(falls die Funkuhr kein DCF-Funksignal empfangen kann)

- Drücken Sie die SET Taste noch einmal und Sie können nun nacheinander das Jahr, den Monat, den Tag, die Stunden und die Minuten ansteuern und mit der - oder + Taste einstellen.

COMBO - Funkwecker

• Bestätigen Sie die Eingaben mit der SET Taste.
  • Die analoge Uhr stellt sich auf die manuell eingegebene Zeit ein.
• Bei erfolgreichem Empfang des DCF-Funksignals wird die manuell eingestellte Zeit überschrieben.

7.2 Einstellung der Alarmzeit

• Drücken Sie die SET Taste.
  • Die Stundenanzeige blinkt.
• Stellen Sie mit der - oder + Taste die Stunden ein.
• Bestätigen Sie die Eingabe mit der SET Taste.
• Die Minutenanzeige blinkt und Sie können nun mit der - oder + Taste die Minuten einstellen.

- Bestätigen Sie die Eingabe mit der SET Taste.

- Auf dem Display erscheint die eingestellte Alarmzeit.

- Schieben Sie den ON/OFF Schiebeschalter nach oben (ON), um die Alarm-Funktion einzuschalten.

• Gleichzeitig wechselt die Farbmarke.

• Das Alarm-Symbol erscheint im Display.

• Die Alarmzeit ist aktiviert.

- Wenn die eingestellte Alarmzeit erreicht ist, beginnt der Wecker zu klingeln.

• Das Alarm-Symbol blinkt.

• Die Hintergrundbeleuchtung blinkt ebenfalls und schaltet sich nach ein paar Sekunden aus.

- Drücken Sie auf die SET Taste und der Alarm wird beendet.

- Wird der Alarm nicht beendet, schaltet sich der ansteigende Alarmton automatisch nach ein paar Minuten aus.

- Das Alarm-Symbol bleibt im Display stehen und der Weckalarm aktiviert sich erneut zur gleichen Alarmzeit wieder.

- Wenn der Wecker klingelt, drücken Sie die SNOOZE/LIGHT Taste, um die Snooze-Funktion zu aktivieren.

- Ist die Snooze-Funktion aktiviert, erscheint auf dem Display.

- Der Alarm wird für die Dauer von 5 Minuten unterbrochen.

COMBO - Funkwecker

• Schieben Sie den ON/OFF Schiebeschalter nach unten (OFF), um die Alarm-Funktion auszuschalten.
• Gleichzeitig wechselt wieder die Farbmarke.
  • Das Alarm-Symbol verschwindet im Display.

7.3 Beleuchtung

• Drücken Sie die SNOOZE/LIGHT Taste.
  • Die Hintergrundbeleuchtung wird für 5 Sekunden aktiviert.

8. Pflege und Wartung

• Reinigen Sie das Gerät mit einem welchen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwenden!
• Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden.
• Bewahren Sie Ihr Gerät an einem trockenen Platz auf.

8.1 Batterlewechsel

• Sobald das Batteriesymbol erscheint, wechseln Sie bitte die Batterien.
• Öffnen Sie das Batteriefach und legen Sie drei neue Batterien 1,5 V AA polrichtig ein.
• Schließen Sie das Batteriefach wieder.

9. Fehlerbeseitigung

Problem Lösung

Keine Anzeige/ → Batterien polrichtig einlegen

Keine Zeigerbewegung → Batterien wechseln

Kein DCF Empfang → + Taste für drei Sekunden gedrückt

halten, um Empfangsversuch auszulösen

→ Anderen Aufstellort für das Gerät wählen
→ Empfangsversuch in der Nacht abwarten

TFA_No. 60.1511_Anleitung_11_16 01.12.2016 18:22 Uhr Seite 7

COMBO - Funkwecker

→ Beseitigen der Störquellen
→ Neuinbetriebnahme des Gerätes gemäß Bedienungsanleitung
→ Uhrzeit manuell einstellen

Unkorrekte Anzeige → Batterien wechseln

→ RESET Knopf auf der Rückseite mit einem spitzen Gegenstand drücken

Wenn Ihr Gerät trotz dieser Maßnahmen immer noch nicht funktioniert, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben.

10. Entsorgung

Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recycelt und wiederverwendet werden können.

Batterlen und Akkus dürfen keinesfalls in den Hausmüll! Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterlen und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationaler oder lokaler Bestimmungen abzugeben.

Die Bezeichnungen für enthaltene Schwermetalle sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei

Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet.

Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzugeben.

COMBO - Funkwecker

11.Technische Daten

Spannungsversorgung: Batterien 3 x 1,5 V AA (nicht inklusive)

Gehäusemaße: 91 x 41 x 115 mm

Gewicht: 172 g (nur das Gerät)

Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden. Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie unter Eingabe der Artikel-Nummer auf unserer Homepage.

EU-Konformitätserklärung

Hiermit erklärt TFA Dostmann, dass der Funkanlagentyp 60.1511 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:
