BVL152 - Beleuchtung Dörr - Kostenlose Bedienungsanleitung

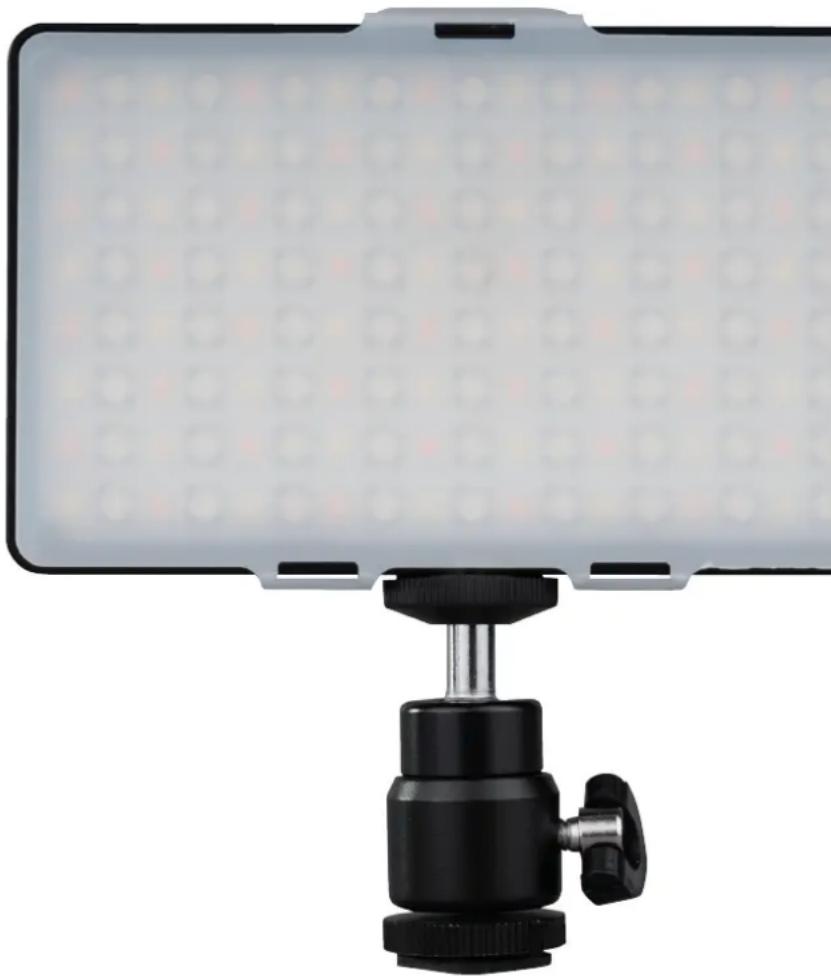

Produkttyp	LED-Beleuchtungssystem für Fotografie und Video
Marke	Dörr
Modell	BVL152
Anzahl der LEDs	152 (40x 6500 K, 40x 3000 K, 72x RGB)
Maximale Leistung	12 W
Farbtemperatur	3000 – 6500 K (±300 K)
Farbwiedergabeindex (CRI)	>95 Ra
Lichtstärke	Ca. 1450 Lux bei 0,5 m / 590 Lux bei 1 m
Stromversorgung	Integrierter Lithium-Ionen-Akku 7,4 V / 1400 mAh
Betriebsdauer (volle Leistung)	Ca. 1,5 h
Ladestrom	5 V / 2,4 A über USB-C
Abmessungen (L x H x T)	Ca. 12,5 x 7,4 x 1,5 cm
Leuchtfläche	Ca. 11,5 x 6,5 cm
Gewicht	Ca. 212 g
Gehäusematerial	Hochwertiges Aluminium
Beleuchtungsmodi	RGB (360 Farben, einstellbare Sättigung), Farbtemperatur (CCT), voreingestellte Effekte (Fade, Strobe, Scene, Pulse)
Helligkeitseinstellung	0 bis 100%
Display	LCD
Befestigung	Blitzschuh 1/4" für Stativ, Kugelkopf inklusive
Enthaltenes Zubehör	Universeller Kugelkopf mit Blitzfuß, weißer Diffusor, USB-C-Kabel, Samt-Aufbewahrungstasche
Pflege und Reinigung	Leicht angefeuchtetes Mikrofasertuch, ohne Benzin oder aggressive Lösungsmittel
Sicherheitshinweise	Nicht direkt in die LEDs blicken, von Wasser und Kindern fernhalten, nicht selbst öffnen oder reparieren
Entsorgung	Entspricht WEEE und RoHS, nicht im Hausmüll entsorgen

Häufig gestellte Fragen - BVL152 Dörr

Wie lade ich den Dörr BVL152 auf?

Verwenden Sie das mitgelieferte USB-C-Kabel und eine USB-Stromquelle (5V/2,4A max). Während des Ladevorgangs leuchtet die LED rot; sie wird grün, wenn der Akku voll ist. Nach dem Laden abziehen.

Wie lange hält der Akku?

Bei voller Leistung beträgt die Betriebsdauer ca. 1,5 Stunden mit dem integrierten Lithium-Ionen-Akku von 1400 mAh.

Wie wechsle ich vom RGB-Modus in den Farbtemperaturmodus?

Halten Sie die Taste CCT/RGB (7) ca. 2 Sekunden lang gedrückt, um zwischen den beiden Modi zu wechseln.

Wie stelle ich die Farbe im RGB-Modus ein?

Drücken Sie kurz die Taste CCT/RGB, um zwischen Farbton (Hue) und Sättigung (Sat) zu wechseln. Verwenden Sie die Tasten ←→, um die Farbe (0-360) oder die Sättigung (0-100) einzustellen. Die Helligkeit wird mit ↑↓ eingestellt.

Welche Lichteffekte sind verfügbar?

Die Effektkategorien sind: Fade (Farbverlauf), Strobe (Stroboskop), Scene (Szene) und Pulse (Puls). Jede Kategorie bietet mehrere Untereffekte wie Lagerfeuer, Polizeiauto, Blitz, usw.

Kann ich das BVL152 auf einem Stativ verwenden?

Ja, das 1/4"-Gewindeloch auf der Rückseite ermöglicht die direkte Montage auf einem Stativ. Der mitgelieferte Kugelkopf bietet flexible Positionierung.

Wie befestige ich den mitgelieferten Diffusor?

Setzen Sie die weiße Diffusorscheibe auf die Vorderseite des Gehäuses, indem Sie die drei Halterungen an den Einkerbungen ausrichten. Drücken Sie sie nach unten, bis sie einrastet. Zum Entfernen lösen Sie die Halterungen.

Was tun, wenn das Gerät nicht angeht?

Überprüfen Sie zuerst, ob der Akku geladen ist (grüne LED). Wenn das Problem weiterhin besteht, öffnen Sie es nicht; wenden Sie sich an einen Fachmann. Verwenden Sie das Gerät nicht, wenn es heruntergefallen ist.

Wie reinige ich den Dörr BVL152?

Verwenden Sie ein leicht angefeuchtetes Mikrofasertuch, ohne Alkohol oder aggressive Lösungsmittel. Schalten Sie das Gerät aus und ziehen Sie den Stecker vor der Reinigung.

Ist das BVL152 mit Spiegelreflexkameras kompatibel?

Ja, es kann an jeder Kamera oder Camcorder mit einem Standard-Blitzschuh montiert werden. Der mitgelieferte Kugelkopf erleichtert die Positionierung.

BEDIENUNGSANLEITUNG BVL152 Dörr

SLIM RGB LED VIDEOLICHT

DE Bedienungsanleitung SLIM RGB LED VIDEOLICHT
GB Instruction Manual SLIM RGB LED VIDEO LIGHT
FR Notice d'utilisation SYSTÈME D'ÉCLAIRAGE POUR VIDEO SLIM RGB LED
ES Manual de instrucciones ILUMINACIÓN CONTINUA PARA VÍDEO SLIM RGB LED
IT Manuale di istruzioni LUCE CONTINUA LED SLIM RGB LED

BVL-152

VIELEN DANK, dass Sie sich für ein Qualitätsprodukt aus dem Hause DÖRR entschieden haben.

Bitte lesen Sie vor dem ersten Gebrauch die Bedienungsanleitung und die Sicherheitshinweise aufmerksam durch.

Bewahren Sie die Bedienungsanleitung zusammen mit dem Gerät für den späteren Gebrauch auf. Sollten andere Personen dieses Gerät nutzen, so stellen Sie ihnen diese Anleitung zur Verfügung. Wenn Sie das Gerät verkaufen, gehört diese Anleitung zum Gerät und muss mitgeliefert werden.

DÖRR haftet nicht bei Schäden durch unsachgemäßen Gebrauch oder bei Nichtbeachten der Bedienungsanleitung und der Sicherheitshinweise.

01 | SCHERHEITSHINWEISE

• Schauen Sie nicht direkt in die LEDs und richten Sie den Lichtstrahl nicht direkt in die Augen von Menschen oder Tieren. ACHTUNG: Ein längeres Hineinschauen in die LEDs kann zu irreversiblen Netzhautschäden im Auge führen.
• Nur zur Beleuchtung für fotografische Zwecke. Nicht für die dauerhafte Raumbeleuchtung geeignet.
• Während des Betriebs können sich das Gehäuse sowie die LEDs erwärmen.
• Schützen Sie das Gerät vor Regen, Feuchtigkeit, direkter Sonneneinstrahlung und extremen Temperaturen.
• Lassen Sie die Leuchte während des Ladevorgangs nicht unbeaufsichtigt. Nach dem Ladevorgang trennen Sie die Leuchte von der Stromverbindung.
• Schalten Sie die Lampe nach Gebrauch aus.
• Tauchen oder werfen Sie die Lampe nicht ins Wasser.
• Werfen Sie die Leuchte nicht ins Feuer – Explosionsgefahr!
• Falls die Leuchte über einen längeren Zeitraum nicht benutzt wird, laden Sie den Akku auf ca. 75% auf um eine Tiefenentladung des Akkus zu vermeiden.
• Eingebauter Akku und LEDs können nicht ausgetauscht werden.
• Benutzen und berühren Sie das Gerät nicht mit nassen Händen.
• Schützen Sie das Gerät vor Stößen. Verwenden Sie das Gerät nicht, wenn es heruntergefallen ist. In diesem Fall lassen Sie es von einem qualifizierten Elektriker überprüfen bevor Sie das Gerät wieder einschalten.
• Falls das Gerät defekt oder beschädigt ist, versuchen Sie nicht, das Gerät zu zerlegen oder selbst zu reparieren - es besteht Stromschlaggefahr! Kontaktieren Sie bitte Ihren Fachhändler.
• Menschen mit physischen oder kognitiven Einschränkungen sollten das Gerät unter Anleitung und Aufsicht bedienen.
• Personen mit einem Herzschrittmacher, einem Defibrillator oder anderen elektrischen Implantaten sollten einen Mindestabstand von 30 cm einhalten, da das Gerät Magnetfelder erzeugt.
• Benutzen Sie das Gerät nicht in der direkten Umgebung von Funktelefonen und Geräten, die starke elektromagnetische Felder erzeugen.
• Das Gerät ist kein Spielzeug. Halten Sie das Gerät, Zubehörteile und die Verpackungsmaterialien von Kindern und Haustieren fern, um Unfälle und Erstickung vorzubeugen.
• Schützen Sie das Gerät vor Schmutz. Reinigen Sie das Gerät nicht mit Benzin oder scharfen Reinigungsmitteln. Wir empfehlen ein fusselfreies, leicht feuchtes Mikrofasertuch um die äußeren Bauteile des Geräts zu reinigen. Vor der Reinigung schalten Sie das Gerät aus und trennen Sie die Stromverbindung!
• Bewahren Sie das Gerät an einem staubfreien, trockenen, kühlen Platz auf.
• Bitte entsorgen Sie das Gerät wenn es defekt ist oder keine Nutzung mehr geplant ist entsprechend der Elektro- und Elektronik-Altgeräte-Richtlinie WEEE. Für Rückfragen stehen Ihnen die lokalen Behörden, die für die Entsorgung zuständig sind, zur Verfügung.

02 | PRODUKTBESCHREIBUNG

• Flaches LED Dauerlicht für Foto- und Videoaufnahmen
  • Passend für DSLR, DSLM & Camcorder mit Blitzschuh
• RGB Modus – 360 Farben mit jeweils 100 Intensitätsstufen
• Farbtemperatur Modus – von warmen 3000 K bis kalten 6500 K Farbtönen
  • Voreingestellte Licht- und Blinkeffekte
  • Helligkeit dimmbar 0-100%
• Hochwertiges Aluminium Gehäuse, mit übersichtlichem LCD Display
  • Eingebauter Li-Ion Akku
• Inklusive Universal-Kugelkopf mit Blitzfuß und 1/4" Stativgewinde, Diffusorscheibe, USB-C Ladekabel, Aufbewahrungsbeutel aus Samt

03 | TEILEBESCHREIBUNG

1 1/4 " Stativgewinde
2 USB-C Ladebuchse
3 Ein/Aus Schalter
4 Ladeanzeige Status LED
5 LCD Display
6 Menü/Effekt Taste
7 Farbtemperatur CCT/RGB Taste
8 Navigation ↑↓ /Helligkeit Taste +/-
9 Navigation ←→/RGB/Farbtemperatur/Sättigung Taste
10 Bestätigen Taste
11 Diffusorscheibe
11a Halter Diffusorscheibe
11b Einkerbungen am Gehäuse
12 Kugelkopf
12a Blitzschuhadapter
12b Feststellschraube
13 USB-C Ladekabel
14 Aufbewahrungsbeutel

04 | EINGEBAUTER LI-ION AKKU

04.1 BITTE LADEN SIE DEN EINGEBAUTEN LI-ION AKKU VOR DEM ERSTEN

GEBRAUCH VOLLSTÄNDIG AUF:

Verbinden Sie das USB-C Ladekabel (13) mit der USB-C Ladebuchse (2) Ihres Videolichts und mit einer USB Ladequelle (z.B. USB Netzteil mit max. 2,4 A, PC/Laptop, 12 V Auto USB Ladegerät). Während des Ladevorgangs leuchtet die Ladeanzeige Status LED (4) rot. Wenn der Akku vollgeladen ist, leuchtet die Status LED (4) grün. Entfernen Sie anschließend das USB-C Ladekabel (13) vom Videolicht und der USB Ladequelle.

05 | BETRIEB

Zum Einschalten des LED Videolichts schieben Sie den Ein/Aus Schalter (3) auf Position ON (=Ein). Während des Betriebs wird im Display (5) die Akkulaufzeit grafisch abgebildet.

05.1 WECHSEL LICHT MODI

05.1.1 Wechsel RGB/Farbtemperatur

Um zwischen den Lichtmodi RGB und Farbtemperatur hin und her zu wechseln, drücken Sie die Farbtemperatur CCT/RGB Taste (7) für ca. 2 Sekunden.

A) Steuerung RGB Modus

Im Modus RGB können insgesamt 360 verschiedene Farben mit je 100 Farb- sättigungsstufen eingestellt werden. Um zwischen RGB Farbeinstellung (Hue) und Sättigungswert (Sat) zu wechseln, drücken Sie die Taste Farbtemperatur CCT/RGB Taste (7) kurz. Der gewählte Modus blinkt im Menü kurz zur Bestätigung auf.

Hue/Farbe: Tasten ←→ (9) stellen Sie die Farbe ein 0 – 360

Sat/Sättigung: Tasten ←→ (9) stellen Sie den Sättigungswert von 0 – 100

Mit den Tasten ↑↓ (8) wird die Helligkeit (Int) gesteuert.

B) Steuerung Farbtemperatur Modus

Im Modus CCT lässt sich die Farbtemperatur mit den Tasten ←→ (9) von 3000 – 6500° K einstellen. Mit Taste ↑↓ (8) wird die Helligkeit (BRT) gesteuert.

05.1.2 Effektmodus

Drücken Sie die Menü/Effekt Taste (6) kurz um in den Effektmodus zu gelangen. Den Modus verlassen Sie durch erneutes Drücken der Menü/Effekt Taste (6). So gelangen Sie in den zuletzt genutzten Modus zurück.

C) Steuerung Effektmodus

Im Hauptmenü des Effektmodus wählen Sie zunächst eine der folgenden Kategorien mit ←→ (9) und ↑↓ (8):

Fade (Verlauf)	Strobe (Stroboskop)
Scene (Szenario)	Pulse (Pulsieren)

In das Untermenu des Effektmodus gelangen Sie mit der Bestätigen Taste (10). Wählen Sie mit ↑↓ (8) den gewünschten Effekt:

Fade Verlauf
Rainbow Fade	Verlauf Regenbogen
Red Fade	Verlauf Rot
Green Fade	Verlauf Grün
Blue Fade	Verlauf Blau
Yellow Fade	Verlauf Gelb
Cyan Fade	Verlauf Cyan
Purple Fade	Verlauf Lila
White Fade	Verlauf Weiß
Red/Green Fade	Verlauf Rot/Grün
Red/Blue Fade	Verlauf Rot/Blau
Green/Blue Fade	Verlauf Grün/Blau
Warm White Fade	Verlauf Warm Weiß
Cold White Fade	Verlauf Kalt Weiß
BiColor Fade	Verlauf BiColor

Strobe	Stroboskop
Rainbow Strobe	Strobo Regenbogen
Red Strobe	Strobo Rot
Green Strobe	Strobo Grün
Blue Strobe	Strobo Blau
Yellow Strobe	Strobo Gelb
Cyan Strobe	Strobo Cyan
Purple Strobe	Strobo Lila
White Strobe	Strobo Weiß
Warm White Strobe	Strobo Warm Weiß
Cold White Strobe	Strobo Kalt Weiß
BiColor Strobe	Strobo BiColor

Scene	Szenario
Fire Light	Lagerfeuer
Party Light	Buntes Party Licht
Police Car	USA Polizei Auto
TV Light	Fernseher
Lightening	Blitz
Explosion	Explosion
Fireworks	Feuerwerk

Pulse	Pulsieren
Rainbow Pulse	Pulsieren Regenbogen
Red/Green Pulse	Pulsieren Rot/Grün
Red/Blue Pulse	Pulsieren Rot/Blau
Green/Blue Pulse	Pulsieren Grün/Blau
BiColor Pulse	Pulsieren BiColor

Mit den Tasten ← → (9) stellen Sie die Geschwindigkeit (Speed) des jeweiligen Effektes ein. Zum Ausschalten des RGB Lichts schieben Sie den Ein/Aus Schalter (3) auf Position OFF (=Aus).

HINWEIS

• Bitte beachten Sie, dass sich das Gehäuse und die LEDs während des Betriebs erwärmen.
• Schalten Sie das LED Videolicht nach Gebrauch mit dem Ein/Aus Schalter (3) aus.
• Lassen Sie das Gerät nach Gebrauch ganz abkühlen, bevor Sie es in dem Aufbewahrungsbeutel verstauen.

06 | MONTAGE

06.1 MONTAGE AUF KAMERA/CAMCORDER MIT BLITZSCHUH

Zur Montage des RGB Licht auf eine Kamera oder einen Camcorder, schrauben Sie den Kugelkopf (12) in das 1/4 " Anschlussgewinde (1) am RGB LED Videolicht. Anschließend schieben Sie den Blitzfuß (12a) in den Blitzschuh Ihrer Kamera oder Ihres Camcorders. Drehen Sie die Feststellschraube (12b) nach unten fest.

06.2 MONTAGE AUF STATIV

Schrauben Sie den Blitzfuß (12a) vom Kugelkopf ab. Sie haben die Möglichkeit das RGB Licht auf einem Stativ mit 1/4 Anschlussgewinde zu montieren.

06.3 DIFFUSORSCHEIBE AUFSTECKEN/ABNEHMEN

Die weiße Diffusorscheibe (11) sorgt für weiches Licht und reduziert harte Schatten. Zum Anbringen der Diffusorscheibe (11) legen Sie diese auf die Frontseite des Videolichts. Achten Sie darauf, dass die 3 Halter (11a) gemäß den 3 Einkerbungen (11b) am Gehäuse anliegen. Drücken Sie die Diffusorscheibe herunter (11) bis diese in die Einkerbungen (11b) einrastet. Zum Abnehmen (11) lösen Sie die 3 Halter (11a) aus den Einkerbungen (11b) und ziehen Sie die Diffusorscheibe (11) ab.

07 | REINIGUNG UND AUFBEWAHRUNG

Reinigen Sie das Gerät nicht mit Benzin oder scharfen Reinigungsmitteln. Wir empfehlen ein fusselfreies, leicht feuchtes Mikrofasertuch um die äußeren Bauteile des Geräts zu reinigen. Vor der Reinigung schalten Sie das Gerät aus und trennen Sie die Stromverbindung! Bewahren Sie das Gerät an einem staubfreien, trockenen, kühlen Platz auf. Das Gerät ist kein Spielzeug – bewahren Sie es für Kinder unerreichbar auf. Halten Sie das Gerät von Haustieren fern.

08 | TECHNISCHE DATEN

BVL-152
Anzahl LEDs	152 LEDs(40x 6500 K, 40x 3000 K, 72x RGB)
LED Leistung max. 12 W
Farbtemperatur 3000 – 6500 K (+/- 300 K)
Beleuchtungsstärke ca.	1450 Lux/auf 0,5 m590 Lux/auf 1 m
Farbwiedergabeindex (CRI) > 95 R	a
Stromversorgung Eingebauter Li-Ion Akku – 7,4 V 1400 mAh
Betriebsdauer höchste Stufe(mit voll aufgeladenem Akku)	1,5 Stunden
Ladestrom 5 V/2,4 A
Anschluss USB-C
Abmessungen ca. 12,5 x 7,4 x 1,5 cm
Abmessungen Leuchtfläche ca. 11,5 x 6,5 cm
Gewicht ca. 212 g

09 | LIEFERUMFANG

1x SLIM RGB LED Videolicht BVL-152
1x Universal Kugelkopf
1x USB-C Ladekabel
1x Diffusorscheibe weiß
1x Aufbewahrungsbeutel
1x Sicherheitshinweise

10 | ENTSORGUNG, CE KENNZEICHNUNG

10.1 BATTERIE/AKKU ENTSORGUNG

Batterien und Akkus sind mit dem Symbol einer durchgekreuzten Mülltonne gekennzeichnet. Dieses Symbol weist darauf hin, dass leere Batterien oder Akkus, die sich nicht mehr aufladen lassen, nicht im Hausmüll entsorgt werden dürfen. Möglicherweise enthalten Altbatterien Schadstoffe, die Schaden an Gesundheit und Umwelt verursachen können. Sie sind zur Rückgabe gebrauchter Batterien als Endverbraucher gesetzlich verpflichtet (Batteriegesetz §11 Gesetz zur Neuregelung der abfallrechtlichen Produktverantwortung für Batterien und Akkumulatoren). Sie können Batterien nach Gebrauch in der Verkaufsstelle oder in Ihrer unmittelbaren Nähe (z.B. in Kommunalen Sammelstellen oder im Handel) unentgeltlich zurückgeben. Weiter können Sie Batterien auch per Post an den Verkäufer zurücksenden.

10.2 WEEE HINWEIS

Die WEEE (Waste Electrical and Electronic Equipment) Richtlinie, die als Europäisches Gesetz am 13. Februar 2003 in Kraft trat, führte zu einer umfassenden Änderung bei der Entsorgung ausgedienter Elektrogeräte. Der vornehmliche Zweck dieser Richtlinie ist die Vermeidung von Elektroschrott bei gleichzeitiger Förderung der Wiederverwendung, des Recyclings und anderer Formen der Wiederaufbereitung, um Müll zu reduzieren. Das abgebildete WEEE Logo (Mülltonne) auf dem Produkt und auf der Verpackung weist darauf hin, dass das Produkt nicht im normalen Hausmüll entsorgt werden darf. Sie sind dafür verantwortlich, alle ausgedienten elektrischen und elektronischen Geräte an entsprechenden Sammelpunkten abzuliefern. Eine getrennte Sammlung und sinnvolle Wiederverwertung des Elektroschrottes hilft dabei, sparsamer mit den natürlichen Ressourcen umzugehen. Des Weiteren ist die Wiederverwertung des Elektroschrottes ein Beitrag dazu, unsere Umwelt und damit auch die Gesundheit der Menschen zu erhalten. Weitere Informationen über die Entsorgung elektrischer und elektronischer Geräte, die Wiederaufbereitung und die Sammelpunkte erhalten Sie bei den lokalen Behörden, Entsorgungsunternehmen, im Fachhandel und beim Hersteller des Gerätes.

Dieses Produkt entspricht der europäischen RoHS-Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten sowie deren Abwandlungen.

10.4 CE KENNZEICHEN

Das aufgedruckte CE Kennzeichen entspricht den geltenden EU Normen und signalisiert, dass das Gerät die Anforderungen aller für dieses Produkt gültigen EU-Richtlinien erfüllt.

DÖRR GmbH Messerschmittstr. 1 · D-89231 Neu-Ulm · Fon +49 731.970 37 69 · [e-mail] · doerr-foto.de
