BEDIENUNGSANLEITUNG MultiTech III Britax-Römer

Befolgen Sie diese Gebrauchsanleitung sorgfältig und GENU. Wenn dieser Sitz nicht sichere eingebaut und Ihr Kind nicht korrekt angegurtet ist, sind Ihr Kind und andere Fahrgaste bei einem Unfall ernsthaftem Verletzungsrisiko ausgesetzt.

Bitte lesen Sie diese Gebrauchsanleitung sorgfaltig, BEVOR Sie ihren Kindersitz einbauen.

Die Hampshire Trading Standards Authority (Handelsaufsicht der englishen Grafschäft Hampshire) und Britax empfehlen, gebrauchte Auto-Kindersitzeweder zu kaufen noch weiter zu verkaufen.
Bitte entsorgen Sie ihren Kindersitz safer und umweltgerecht. Verkaufen Sieihn nicht oder geben Sieihn nicht weiter.

Nach einem Unfall sollen den Kindersitz und Autositzgurte ausgetauscht werden. Auch wenn diese unbeschädigt erschreiben, können Ihr Kindersitz und ihre Autositzgurte beim folgenden Unfall Ihr Kind nicht mehr ausreichend schützen.

Kein Kindersitz ist ausbruchsicher

Gurtsysteme können nicht absolut "ausbruchsicher" konstruiert werden; sie entsprechen jedoch den gesetzlichen Anforderungen der Europäischen Norm ECE R44. Der Gurt muss immer richtig angelegt und eingestellt werden, und das Kind muss angehalten werden, das Gurtsystem anzubehalten.

Pflegen Ihres Kindersitzes

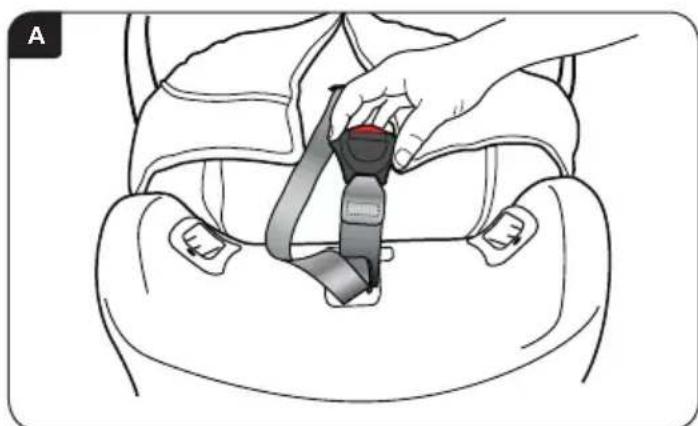

Essens- und Getränkereste konnen in die Gurtschlösser geraten. Das kann dazu führen, dass die Gurtschlösser nicht ordentlich Funktionieren - sie werden nicht einrasten. Reinigen Sie die Gurtschlösser mit warmem Wasser (Abb. A und B).

Reinigen des Bezuges

Bitte lesen Sie die Etiketten mit den Waschvorschriften fur den Bezug.

Den Bezug NICTH maschinell trocknen, sondern schleudern und danach trocknen halten.

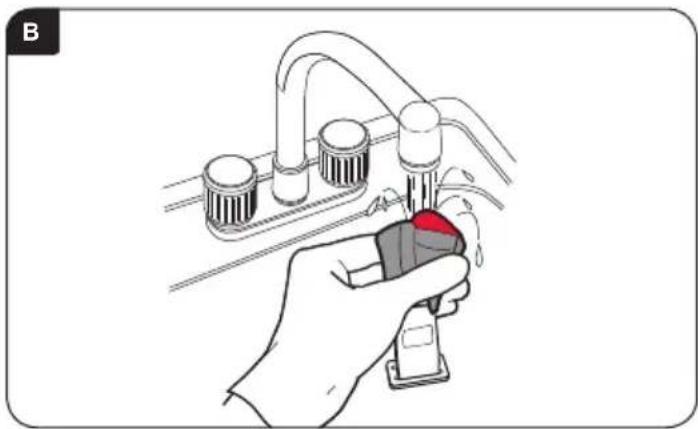

Reinigen der Gurte und der Sitzschale

Mit Schwamm reinigen und NUR Handwaschseife und warmes Wasser verwenden.

Beim Reinigen KEINE Gurte oder Teile von Gurten oder des Sitzes abnehmer oder abzunehmen versuchen.

KEINE Lösungsmittel, chemischen Reinigungsmittel oder Flüssigwaschmittel verwenden, da diese die Gurte und den Sitz beschädigen konnten.

Die Sitzteile NICTH schmieren oder olen.

Bezug abnehmen und anbringen

Drücken Sie die Gurtverstelltaste undziehen Sie mit ihrer Hand unter den Brustpolstern BEIDE Schultergurte soweitwie moglich nachvorn.

Ziehen Sie den Bügel hinter dem Sitz hervor und haken Sie beiden Schultergurte aus.

Ziehen Sie den Bezug von der Oberkante des Sitzes und bringen Sie, wie abgebildet, die Gurte auf die Vorderseite des Sitzes (Abb. 6c). Losen Sie den Verschluss und nehmen Sie das Polsterkissen durch Losen des Hakens und des Ösenstreifens ab. Streifen Sie die Brustpolarster von den Schultergurten ab. Ziehen Sie den Bezug vorsichtig vom Sitz ab, lockern Sie damit die Schultergurte, das Gurtschloss und den Verstellgurt durch die Schlitze im Bezug.

Der Bezug wird in umgekehrtem Verfahrens wieder auf gezogen.

Achten Sie darauf, dass die Gurte nicht verdreht sind.

WICHTIG - Der Bezug und die Brustpolster sind Sicherheitsteile. NIEMALS den Kindersitz ohne diese Teile benutzen. Setzen Sie die Sicherheit Ihres Kindes nicht durch Verwendung von Ersatzbezügen anderer Hersteller einem Risiko aus. Sie konnten dazu führen, dass Ihr Kind nicht mehr bestmöglich geschützt wird.

Ersatzbezüge sind bei Ihr dem Britax-Römer-Händler erhältlich, oder wenden Sie sich an den Britax-Römer-Kundendienst unter Tel.: [phone]/-299.

Garantie

Alle Produkte von Britax-Romer wurden sorgfältig konstruiert, gefertigt und getestet. Sollte sich theses Produkt jedoch innerhalb von 12 Monaten ab dem Kauf aufgrund eines Material- oder Fertigungsehlers als fehlerhaft erweisen, legen Sie das Produkt ihrer Verkaufsstelle vor. Wir werden nach unserem Ermessen entweder eine kostenlose Reparatur durchführten oder das Produkt durch ein gleiches oder ähnliches ersetzen.

Zu Garantiezwecken ist der Einkaufsbeleg erforderlich. Wir empfehlen aus Garantiegründen, dass Sie ihren Einkaufsbeleg verwahren und an die Gebrauchsanleitung heften und im Sitz aufbewahren.

Britax-Romer übernimmt keine Haftung für Schäden, die durch Missbrauch oder Fahrlösigkeit entstehen.
These Garantie ist nicht übertragbar und gilt deshalb nicht für gebraucht gkaufte Produkte.

Ilhre gesetzlichen Rechte werden durch diese Garantien nicht berührt.

Im Zweifel gilt

Nicht alle Autositze passen zu allen Autos. Für eine Beratung, ob diese Einschränkung auf Ihr Auto zutriff, besuchen Sie unsere Website unter www.britax.com oder rufen Sie unseren Kundendienst unter Tel.: [phone]/-299 an oder schicken Sie eine E-Mail an [e-mail].

LEBENSGEFAHR!

Den Kindersitz NIEMALS rückwärts gerichtet auf einem Fahrzeugsitz mit Airbag verwenden.

Den Kindersitz NIEMALS vorwärts gerichtet auf einem Fahrzeugsitz mit Airbag verwenden, es sei dann, der Hersteller bestätigt dessen Sicherheit.

Den Kindersitz NICT auf seitlichen oder ruckwarts gerichteten Fahrzeugsitzen verwenden.

KEINE Unterlagen wie Kissen oder Mäntel benutzen, um den Kindersitz auf dem Fahrzeugsitz anzuheben. Bei einem Unfall wurden die Gurte Ihr's Kindersitzes und die Autogurte Ihr Kind nicht bestmöglich schützen.

Den Kindersitz NICTZ zu Hause verwenden. Er wurde nicht für den Hausgebrauch konstruiert und soll nur in Ihrem Auto verwendet werden.

Versuchen Sie NICT, den Kindersitz auseinander zu bauen, zu verändern oder Teile einzubauen oder seine Gurte oder die Gurte His Autos zu verändern oder anders zu benutzen als vorgeschreiben. Die offizielle Zulassung ist nicht mehr gültig, wenn Änderungen vorgenommen wurden.

Sie dürfen KEINE Änderungen am Kindersitz vornehmen; dies obliegt dem Hersteller.

Lassen Sie ihre Kinder NIEMALS allein im Auto, auch nicht kurz.

KEINE loses Objekte, wie Gepäckstücke oder Bucher hinten im Auto liegen lassen. Lose Gegenstände müssen gesichert sein, da bei einem plötzlichen Bremsmanöver diese umherliegen und ernsthafte Verletzungen verursachen können. Groß, schwere lose Objekte stellen ein besonderes Risiko dar.

Zusammengeklappte Fahrzeugsitze NICTT uneingerastet belassen. Bei einem plottlichen Bremsmanover kann einloser Sitz Ihr Kind ernsthaft verletzen.

Erlauben Sie ihren Kindern NICHT, mit dem Kindersitz zuspiel den oder ihren Sitz zu verstellen.

BEWAHREN Sie diese Gebrauchsanleitung an einer leicht erreichen Barer Stelle auf.

BEDECKEN Sie den Kindersitz, wenn Ihr Auto in direkter Sonne stehen. Beschläge konnen bei Sonneneinstrahlung heißt werden, und der Bezug konnte ausbleichen.

STellen Sie sicher, dass der Kindersitz nicht durch einen klappbaren Sitz oder die Autotür eingeklemmt wird.

STellen Sie sichere, dass die Gurte entsprechend der Kleidung Ihres Kindes vor der Fahrt gespannt sind -

wenn die Gurte bei Winterkleidung passen, können sie bei Sommerkleidung zu locker sein.

Den Kindersitz bei Nichtbenutzung AN EINEM

SICHEREN ORT AUFBEWAHREN. Legen Sie keineschweren Teile auf dem Kindersitz ab und bewahren Sieihn nicht an Heizquellen oder in direktem Sonnenlicht auf.

SICHERN SIE den Kindersitz immer, auch wenn er gerade nicht von Ihr dem Kind benutzt wird.

ACHTEN SIE darauf, dass alle Personen im Fahrzeug ihre Sitzgurte angelegt haben.

Obwohl Britax-Romer bei der Entwicklung neuer Produkte darauf auf achtet, dass Auto-Kindersitze in Kontakt mit Fahrzeugsitzen kommt, haftet Britax-Romer in keiner Weise für Schaden an Autositzen oder Sitzgurten.

WICHTIG:

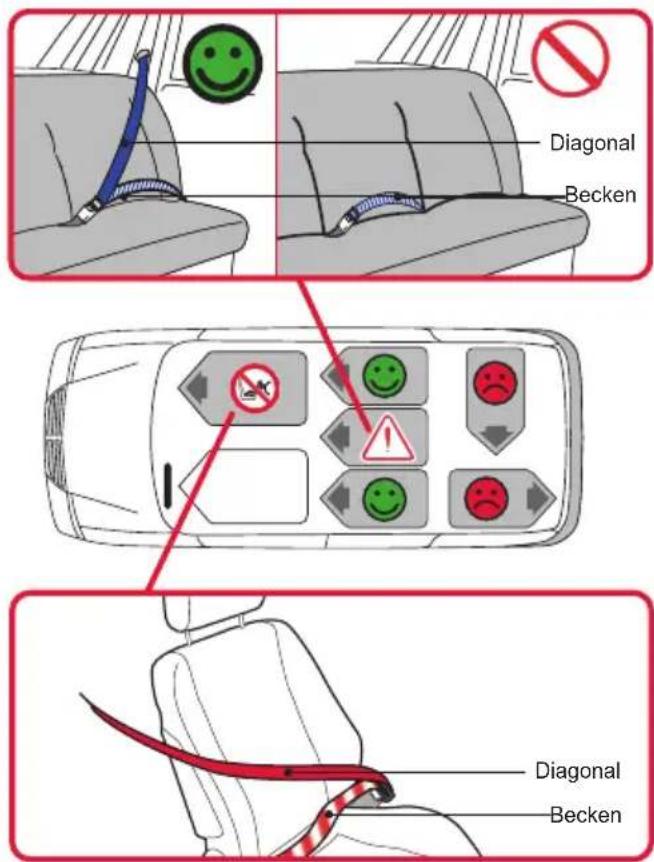

Rückwärts gerichteter Einsatz

Der Kindersitz MUSS immer mit einem Becken- und Diagonalgurt verwendet werden (zugelassen gemäß UN-/ECE-Richtlinie Nr. 16 oder entsprechende Normen).

Vorwärts gerichteter Einsatz

Der Kindersitz MUSS immer mit einem Becken- und Diagonalgurt verwendet werden (zugelassen gemäß UN-/ECE-Richtlinie Nr. 16 oder entsprechende Normen).

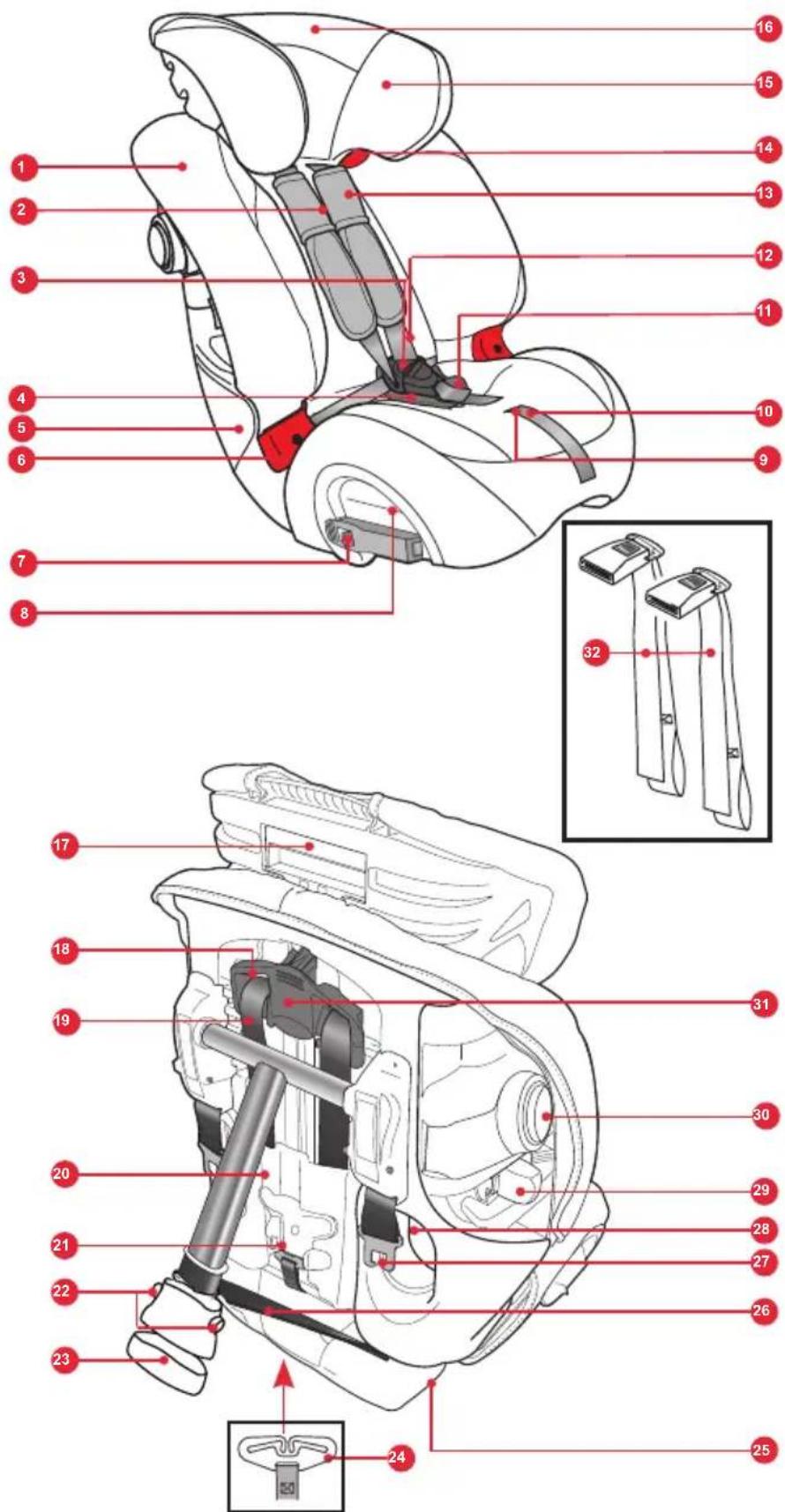

Einführung in ihren neuen Kindersitz

9-25 kg Gruppe 1-2 (ca. 9 Monate - 6 Jahre)

1.Sitzbezug
2. Aufbewahrungsfach für die Gebrauchsanleitung (hinter Bezug)
3.Gurtschloss
4.Komfortkissen
5.Nutzerhinweis
6.Beckengurtführung (vorwärts gerichteter Einsatz)
7.Gurtklemme
8.Gurttunneleinschub (rückwarts gerichteter Einsatz)
9.Gurtverstelltaste
10.Gurtverstellband
11.Schrittbugel
12.Gurt
13. Brustpolster
14.ObereGurtführung (15-25 kg, vorwärts gerichteter Einsatz)
15. Kopfstützenüberzug
16. Verstellbare Kopfstütze
17.Kopfstützen-Versteller (15-25 kg, vorwarts gerichtet)
18.Gurtschlitz
19.Gurtband
20.Gurtschutz
21. Bügel und Stützbeinverstauung
22. Entsperrtaste für Stützbein
23.Stutzbein
24. Bügel (unter dem Sitz)
25. Abstandskeil - (für rückwärts gerichteten Einsatz)
26. Stutzbeinhalter
27. Haltegurtschlosszunge
28.Sitzgurtführungsschlitz (vorwärts gerichteter Einsatz)
29. Breitenverstellung
30. SICT
31. Gurthöhe / Kopfstützen-Versteller (Gurtverstellstück)
32. Haltegurte

1. Anpassen des Kindersitzes

Stellen Sie den Kindersitz auf den Boden.

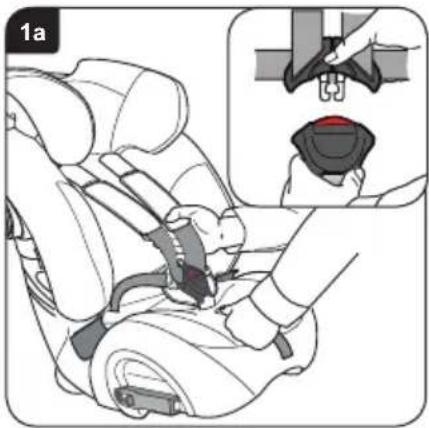

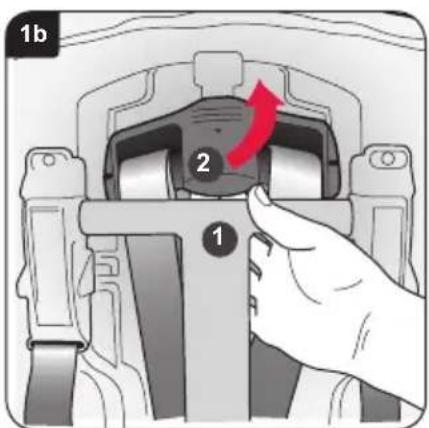

Drücken Sie die Verstelltaste undziehen Sie gleichzeitig BEIDE Schultergurte soweitwie moglich nachvorn (Abb.1a).

Lösen Sie den Gurt vom Schloss (Einlage in Abb. 1a).

Setzen Sie Ihr Kind vorsichtig in den Sitz, legen Sie den Gurt an und klinken Sie das Gurtschloss wieder ein.

Ziehen Sie das obere Ende des Stützbeins von der Hinterseite des Kindersitzes ab 1 (Abb. 1b).

Heben Sie die Gurtverstellung an und bewegen Sie diese nach oben oder unter, 2 so dass die Gurtschitze in der Kopfstütze in der Höhe oder leicht oberhalb der Schultern Ihres Kindes sitzen.

Befindet sich die Kopfstütze in der richtigen Position, davon Sie den Kopfstützen-Versteller los und prufen Sie, dass dieser in dieser Stellung eingerastet ist.

Wenn Sie das obere Ende der Schlitze erreicht haben, kann Ihr Kind den Kindersitz weiterhin benutzen bis seine Augenhöhe auf Höhe der Sitzoberkante ist oder bis Ihr Kind mehr wiegt als:

Rückwarts gerichtet: 25 kg

Vorwärts gerichtet: 18 kg

Verwenden Sie die Breitenverstellung (siehe „Einführung in ihren Kindersitz" auf voriger Seite), um die Breite Ihres Kindersitzes einzustellen.

2. Einbau Ihres Kindersitzes (rückwärts gerichtet) in einen hinteren Fahrzeugsitz

WICHTIG - Der Kindersitz MUSS immer mit einem Becken- und Diagonalgurt verwendet werden (zugelassen gemäß UN-/ECE-Richtlinie Nr. 16 oder entsprechende Normen).

WICHTIG - Verwenden Sie keine anderen Tragpunkte als die in dieser Gebrauchsanleitung beschrieben und in der Kinderrückhalteinrichtung gekennzeichneten.

Montieren Sie KEINESFALLS einen Kindersitz rückwärts gerichtet auf einem mit Airbag ausgerüsteten Fahrzeugsitz.

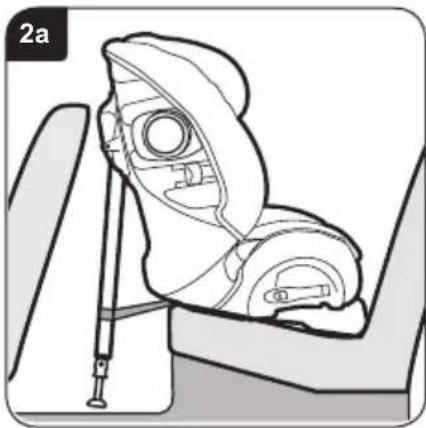

Setzen Sie den Kindersitz mit dem Stützbein in der kürzesten Stellung rückwärts gerichtet so auf den Fahrzeugsitz, dass der Abstandskeil gegen die Rückseite des Fahrzeugsitzes liegt. Nach dem Einsetzen solte der Spalt zwischen dem Kindersitz und dem Autositz nicht länger als 10 mm sein (Abb. 2a).

Der Kindersitz kann den davor liegenden Fahrzeugsitz berühren, darf aber nicht gegen diesen drucken. Berührt der Kindersitz den davor liegenden Fahrzeugsitz, stellen Sie diesen so ein, dass der Fahrer oder Fahrgast nicht in eine unbequeme Position gelangt. Wenn das nicht gelingt, versuchen Sie eine andere Position des Kindersitzes im Auto.

Öffnen Sie beiden Gurtklemmen. Ziehen Sie ausreichend Becken- und Diagonalgurt hereaus (ca. 600-900mm). Führren Sie den Gurt durch in den Gurttunnel hinein (Abb. 2b). Es gibt zwei Zugangsschlitze im Sitzbezug, um die Einführung des Gurtes durch den Gurttunnel und unter den Sitzbezug zu erleichtern (Einlage in Abb. 2b).

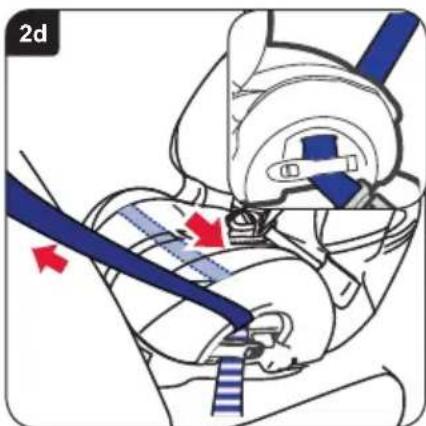

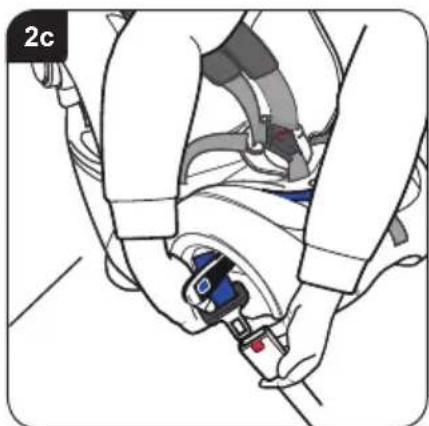

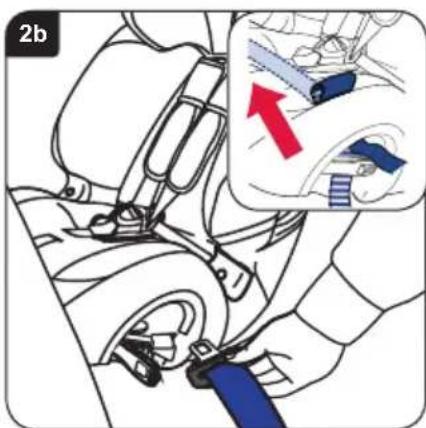

Führer Sie den Sitzgurt durch den Gurttunnel und führen Sie die Gurtzunge in das Schloss (Abb. 2c).

Ziehen Sie den lockeren Sitzgurt durch den Kindersitz, um sicherzustellen, dass der Sitzgurt nicht verdrecht ist. Wenn der Gurt straff ist, schreiben Sie die Gurtklemmen und achten Sie darauf, dass die Becken- und Diagonalgurte damit gesichert sind (Einlage in Abb. 2d).

Schlieben Sie das Gurtschloss auf der anderen Seite und achten Sie darauf, dass nur der Beckengurt dadurch gesichert ist (Abb. 2d).

Achten Sie darauf, dass beiden Gurtklemen eingerastet sind.

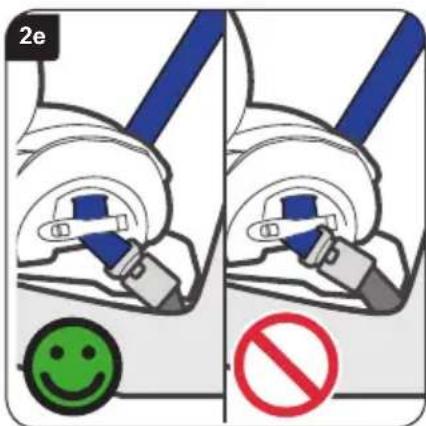

Liegt das Gurtschloss nun in der Position, die mit einem als falsch markiert ist, und kann der Sitz nicht korrekt befestigt werden (Abb. 2e), versuchen Sie es an einem anderen Sitz im Auto.

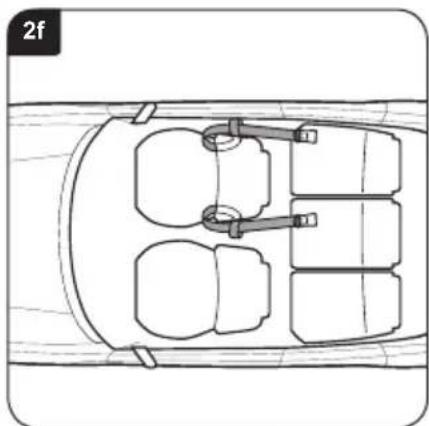

Legen Sie die Haltegurte um den Autositz vor dem Kindersitz wie abgebildet (Abb. 2f).

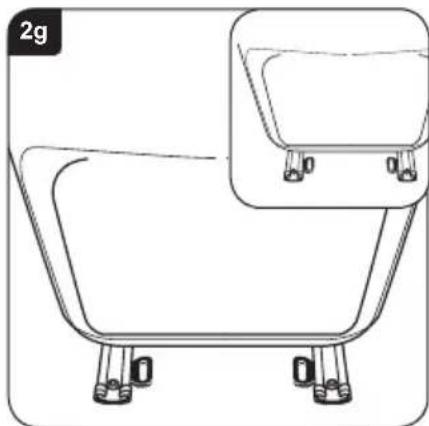

Wenn Ihr Auto eine Ose an der Gleitschiene des Sitzes besitzt, kann diese alternativ benutzt werden (Einlage in Abb. 2g).

WICHTIG - Montieren Sie die Haltegurte nicht mit Gepäckriemen.

Schlingen Sie die Schlaufenenden der Haltegurte um den Vordersitz und darüber wie abgebildet (1) (Abb. 2h). Führer Sie die Enden der Haltegurte zur Außenseite des Autositzes und führen Sie durch die Schlaufen (2)

Wenn die Haltegurt-Schloßzungen nach vorn zeigen und die Gurte nicht verdrecht sind, rasten Sie das Gurtschloss des Haltegurtes in die Zungen an den Seiten des Kindersitzes ein 3. Spannen Sie die Haltegurte, indem Sie die losen Enden gleichmäßig herunterziehen 4

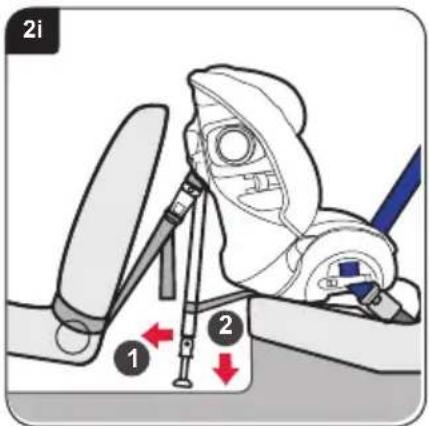

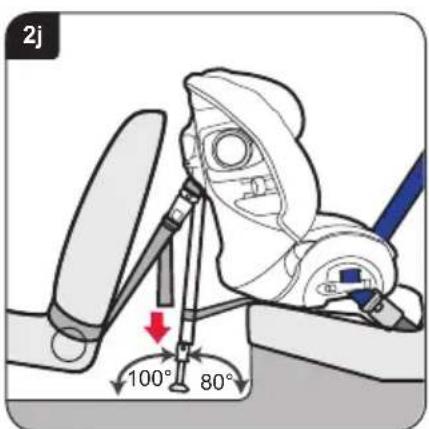

Ziehen Sie das Stützbein so welt wie möglich von der Rückseite des Kindersitzes weg (Abb. 2i). Senken Sie das Stützbein bis zum Boden, gehalten Sie darauf den korrekten Winkel bei Verschieben Sie das Stützbein und achtEN Sie darauf, dass das Stützbein gesichert ist.

Achten Sie schließlich darauf, dass die Haltegurte ganz angezogen sind, indem Sie die losen Enden herunterziehen (Abb. 2j). Das Stutzbein muss sich auf festen Boden stützen und nicht auf die Klappen von Ablagefachern oder ähnlichem, undzar mit einem Winkel von 100^ zur Horizontalen (Abb. 2j). Benutzen Sie den Winkelmesser auf der letzten Seite dieser Gebrauchsanleitung, um den Winkel des Stutzbeins gegen den Boden zu prufen.

Prufen Sie, ob der Kindersitz fest montiert ist, indem sie ihn vor und zurück und hin und her bewegen. Ist er lose oder steht das Stutzbein nicht im Winkel von 100^ zum Boden, müssen Sie ihn erneut montieren, damit er im richtigen Winkel fest sitzt.

Setzen Sie Ihr Kind in den Sitz gemäß Abb. 5f + 5g.

3. Einbau Ihres Kindersitzes (rückwärts gerichtet) in einen hinteren Mittelsitz

WICHTIG - Der Kindersitz MUSS immer mit einem Becken- und Diagonalgurt verwendet werden (zugelassen gemäß UN-/ECE-Richtlinie Nr. 16 oder entsprechende Normen).

WICHTIG - Verwenden Sie keine anderen Tragpunkte als die in dieser Anleitung beschrieben und in der Kinderrückhalteeinrichtung gekennzeichneten.

Montieren Sie KEINESFALLS einen Kindersitz ruckwärts gerichtet auf einem mit Airbag ausgerüsteten Fahrgastssitz.

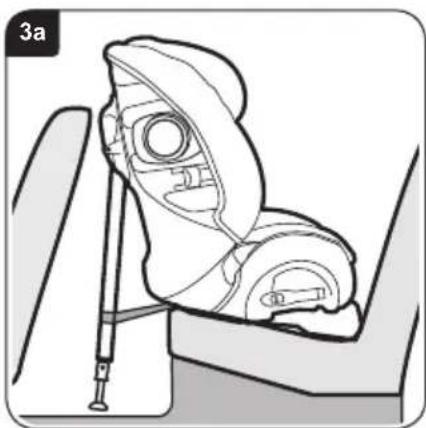

Stellen Sie das Stützbein auf die kürzeste Länge und stellen Sie den Kindersitz rückwärts gerichtet zentral mitten zwischen den Fahrer- und Beifahrersitz, undzar mit dem Abstandskeil gegen den Rücken des Vordersitzes gelehtn (Abb. 3a).

Öffnen Sie beiden Gurtklemmen. Ziehen Sie ausreichend Becken- und Diagonalgurt Heraus (ca. 600-900 mm). Führren Sie den Gurt in den Gurttunnel hinein (Abb. 3b). Es gibt zwei Zugangsschlitze im Sitzbezug, um die Einführung des Gurtes durch den Gurttunnel und unter den Sitzbezug zu erleichtern (Einlage in Abb. 3b).

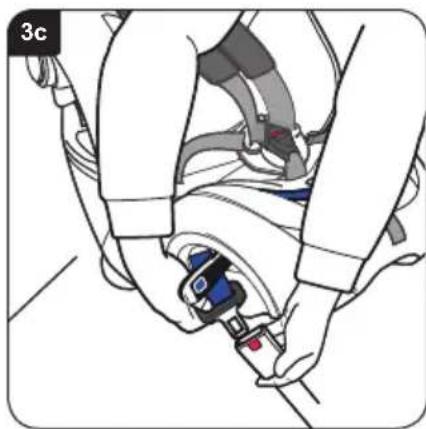

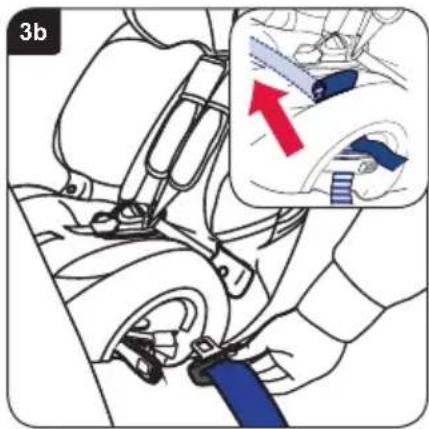

Führer Sie den Sitzgurt durch den Gurttunnel und führen Sie die Schlosszunge in das Schloss (Abb. 3c).

Ziehen Sie den lockeren Sitzgurt durch den Kindersitz, um sicherzustellen, dass der Sitzgurt nicht verdreht ist. Wenn der Gurt straff ist, schreiben Sie die Gurtklemmen auf der Seite des Gurtverschlusses und achten Sie darauf, dass die Becken- und Diagonalgarute damit gesichert sind (Einlage in Abb. 3d).

Schlieben Sie das Gurtschloss auf der anderen Seite und achten Sie darauf, dass nur der Beckengurt dadurch gesichert ist (Abb. 3d).

Achten Sie darauf, dass beiden Gurtklemmen eingerastet sind.

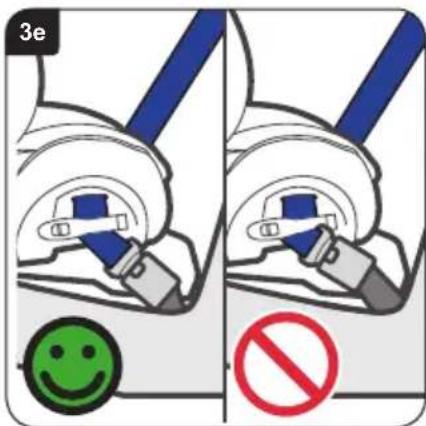

Liegt das Gurtschloss nun in der Position, die mit einem als falsch markiert ist, und kann der Sitz nicht korrekt befestigt werden (Abb. 3e), versuchen Sie es an einem anderen Sitz im Auto.

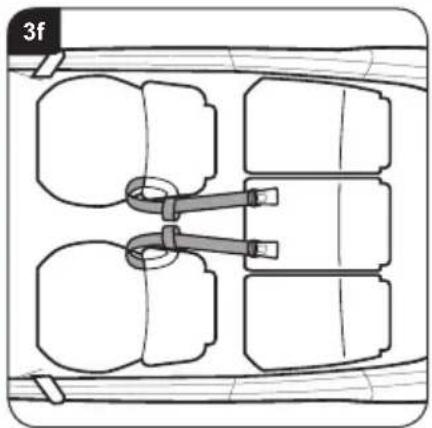

Legen Sie je einen Haltegurt sowohl um den Fahrersitz als auch den Beifahrersitz wie abgebildet in (Abb. 3f).

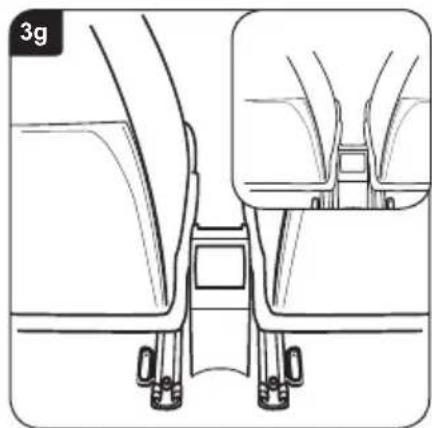

Wenn Ihr Auto eine Ose an der Gleitschiene des Sitzes besitzt, kann diese alternativ benutzt werden (Einlage in Abb. 3g).

WICHTIG - Montieren Sie die Verankerungsgurte nicht mit Gepäckriemen.

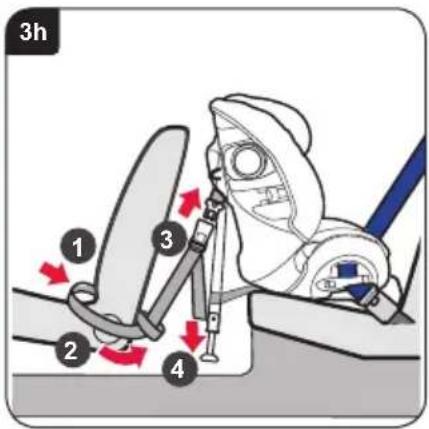

Schlingen Sie die Schleifenenden der Haltegurte um den Vordersitz und darüber wie abgebildet 1 (Abb. 3h). Führten Sie die Enden der Haltegurte zur Außenseite des Autositzes und führen Sie diese durch die Schlaufen 2.

Wenn die Haltegurt-Schloßzungen nach vorn zeigen und die Gurte nicht verdreht sind, rasten Sie das Gurtschloss des Haltegurtes in die Zungen an den Seiten des Kindersitzes ein 3. Spannen Sie die Haltegurte, indem Sie die losen Enden gleichmäßig herunterziehen 4

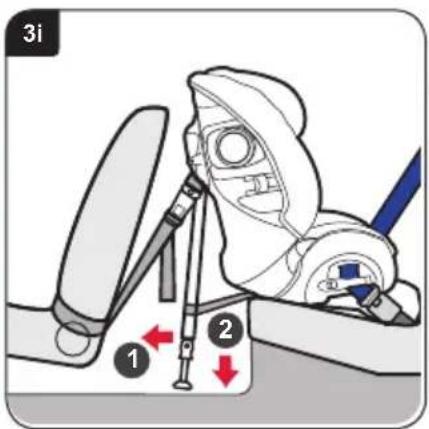

Ziehen Sie das Stützbein so welt wie möglich von der Rückseite des Kindersitzes weg (Abb. 3i). Senken Sie das Stützbein bis zum Boden, gehalten Sie darauf den korrekten Winkel bei (2). Verschieben Sie das Stützbein und achten Sie darauf, dass das Stützbein gesichert ist.

Achten Sie schließlich darauf, dass die Haltegurte ganz angezogen sind, indem Sie die losen Enden herunterziehen (Abb. 3j). Das Stützbein muss sich auf festen Boden stützen, mit einem Winkel von 100^ zur Horizontalen (Abb. 3j). Es darf nicht auf die Klappen von Ablagefachern oder ähnlichem stützen. Benutzen Sie das Winkelmuster auf der letzten Seite dieser Gebrauchsanweisung, um den Winkel des Stützbeins gegen den Boden zu prufen.

Prufen Sie, ob der Kindersitz fest montiert ist, indem sieihn vor und zurück und hin und her bewegen. Ist er lose oder steht das Stützbein nicht im Winkel von 100^ zum Boden, müssen Sieihn erneut montieren, damit er im wichtigen Winkel fest sitzt.

Setzen Sie Ihr Kind in den Sitz gemäß Abb. 5f + 5g.

4. Einbau Ihres Kindersitzes (rückwärts gerichtet) in einen Vordersitz

WICHTIG - Der Kindersitz MUSS immer mit einem Becken- und Diagonalgurt verwendet werden (zugelassen gemäß UN-/ECE-Richtlinie Nr. 16 oder entsprechende Normen).

WICHTIG - Verwenden Sie keine anderen Tragpunkte als die in dieser Gebrauchsanleitung beschrieben und in der Kinderrückhalteinrichtung gekennzeichneten.

Montieren Sie KEINESFALLS einen Kindersitz rückwärts gerichtet auf einem mit Airbag ausgerüsteten Fahrzeugsitz.

Schieber den Vordersitz zurück, um Platz für den Kindersitz zu schaffen, aber nur soweit, dass der dahinter sitzende Fahrgast noch bequem sitzen kann.

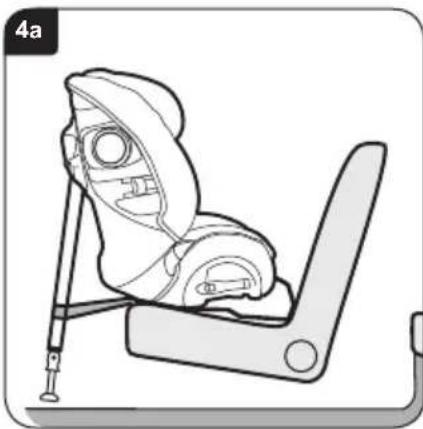

Setzen Sie den Kindersitz mit dem Stützbein in der kürzsten Stellung rückwärts gerichtet so auf den Fahrzeugsitz, dass der Abstandskeil gegen die Rückseite des Autositzes liegt (Abb. 4a).

WICHTIG - KEINESFALLS den Kindersitz auf das Armaturenbrett oder an der Windschutzscheibe abstitzen.

Öffnen Sie beiden Gurtklemmen. Ziehen Sie ausreichend Becken- und Diagonalgurt Heraus (ca. 600-900mm). Führren Sie den Gurt in den Gurttunnel hinein (Abb. 4b). Es gibt zwei Zugangsschlitze im Sitzbezug, um die Einführung des Gurtes durch den Gurttunnel und unter den Sitzbezug zu erleichtern (Einlage in Abb. 4b).

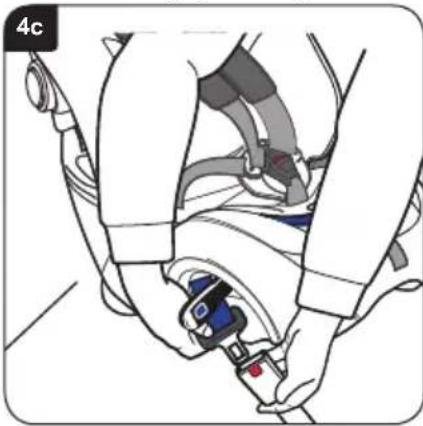

Führer Sie den Sitzgurt durch den Gurttunnel, schlieben Sieihn auf der anderen Seite an und führen Sie die Zunge in das Schloss (Abb. 4c).

Ziehen Sie den lockeren Sitzgurt durch den Kindersitz, um sicherzustellen, dass der Sitzgurt nicht verdrecht ist. Wenn der Gurt straff ist, schreiben Sie die Gurtklemme auf der Seite des Gurtverschlusses und achten Sie darauf, dass die Becken- und Diagonalgurte damit gesichert sind (Einlage in Abb. 4d).

Schlieben Sie das Gurtschloss auf der anderen Seite und achten Sie darauf, dass nur der Beckengurt dadurch gesichert ist (Abb. 4d).

Achten Sie darauf, dass beiden Gurtklemmen eingerastet sind.

Liegt das Gurtschloss nun in der Position, die mit einem als falsch markiert ist, und kann der Sitz nicht korrekt befestigt werden (Abb. 4e), versuchen Sie es an einem anderen Sitz im Auto.

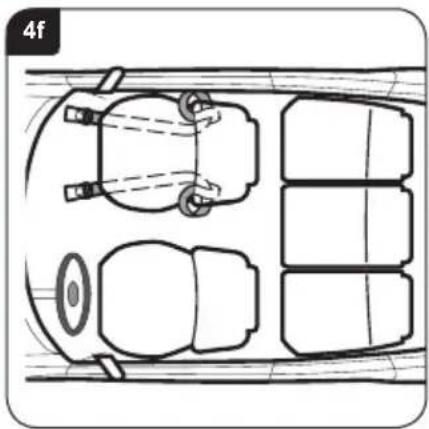

Legen Sie den Haltegurt um den Beifahrersitz wie abgebildet in (Abb. 4f).

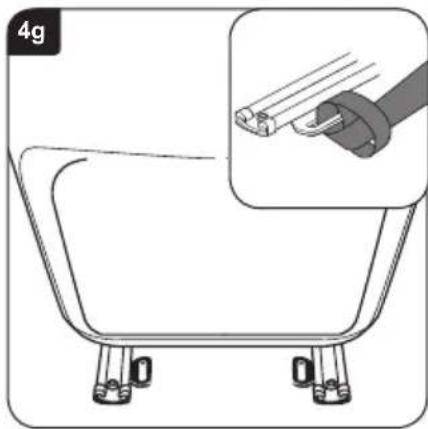

Wenn Ihr Auto eine Ose an der Gleitschiene des Sitzes besitzt, kann diese alternativ benutzt werden (Einlage in Abb. 4g).

WICHTIG - Montieren Sie die Haltegurte nicht mit Gepäckriemen.

Schlingen Sie die Schlaufenenden der Haltegurte um den Vordersitz und darüber wie abgebildet (Abb. 4h). Führten Sie die Enden der Haltegurte zur Außenseite des Fahrzeugsitz und führen Sie die durch die Schlaufen 2.

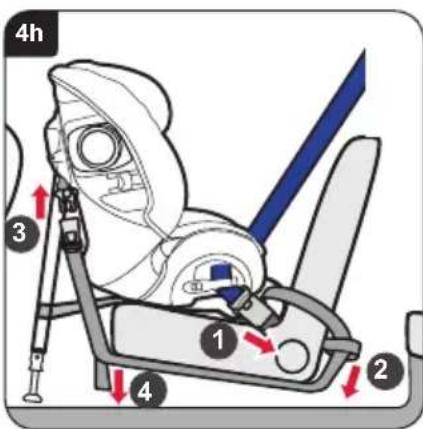

Führer Sie die Spannenden unter den Sitz. Wenn die Haltegurt-Schloßzungen nach vorn zeigen und die Gurte nicht verdreht sind, rasten Sie das Gurtschloss des Haltegurtes in die Zungen an den Seiten des Kindersitzes ein 3. Spannen Sie die Haltegurte, indem Sie die losen Enden gleichmäßig herunterziehen 4.

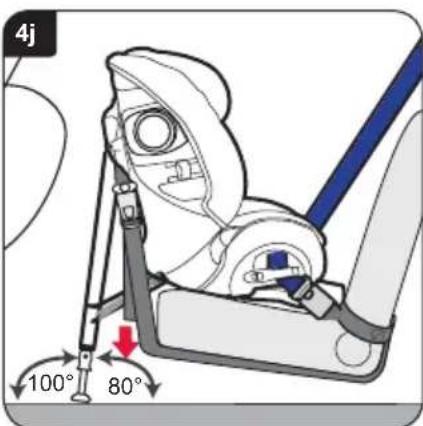

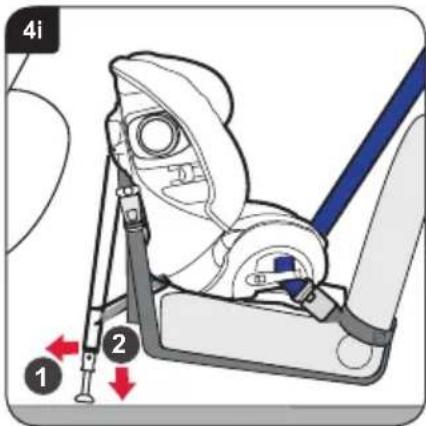

Ziehen Sie das Stützbein so welt wie möglich von der Rückseite des Kindersitzes weg (Abb. 4i). Senken Sie das Stützbein bis zum Boden, gehalten Sie darauf den korrekten Winkel bei Verschieben Sie das Stützbein und achtEN Sie darauf, dass das Stützbein gesichert ist.

Achten Sie schließlich darauf, dass die Haltegurte ganz angezogen sind, indem Sie die loses Enden herunterziehen (Abb. 4j). Das Stutzbein muss sich auf festen Boden stützen und nicht auf die Klappen von Ablagefachern oder ähnlichem, undzar mit einem Winkel von 100^ zur Horizontalen (Abb. 4j). Benutzen Sie den Winkelmesser auf der letzten Seite dieser Gebrauchsanleitung, um den Winkel des Stutzbeins gegen den Boden zu prufen.

Prüfen Sie, ob der Kindersitz fest montiert ist, indem Sieihn vor und darüber und hin und her bewegen. Ist er lose oder steht das Stützbein nicht im Winkel von 100^ zum Boden, müssen Sieihn erneut montieren, damit er im wichtigen Winkel fest sitzt.

Setzen Sie Ihr Kind in den Sitz gemäß Abb. 5f + 5g.

5. Einbau Ihres Kindersitzes (vorwärts gerichtet) mit Sitzgurten

9-18 kg Gruppe 1 (ca. 9 Monate - 4 Jahre)

WICHTIG - Der Kindersitz MUSS immer mit einem Becken- und Diagonalgurt verwendet werden (zugelassen gemäß UN-/ECE-Richtlinie Nr. 16 oder entsprechende Normen).

WICHTIG - Verwenden Sie keine anderen Tragpunkte als die in dieser Gebrauchsanleitung beschrieben und in der Kinderrückhalteinrichtung gekennzeichneten.

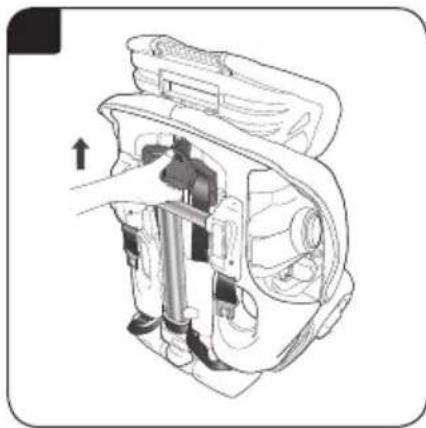

Verstauen Sie das Stützbein in dem darauf vorgesehenen Stauraum.

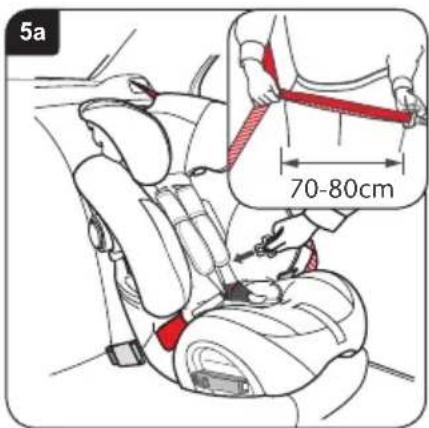

Setzen Sie den Kindersitz vorwärts gerichtet in Ihr Auto ein. Für einen einfacheren Zugang zum Kindersitz drehen Sie diesen zu sich. Halten Sie Becken- und Diagonalgurt zusammen undziehen Sie den Sitzgurt hereaus, wie gezeigt (Einlage in Abb. 5a).

WICHTIG - Der Gurtarf sich niemals verdrehen.

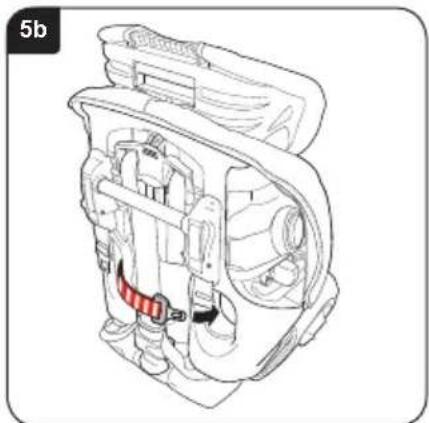

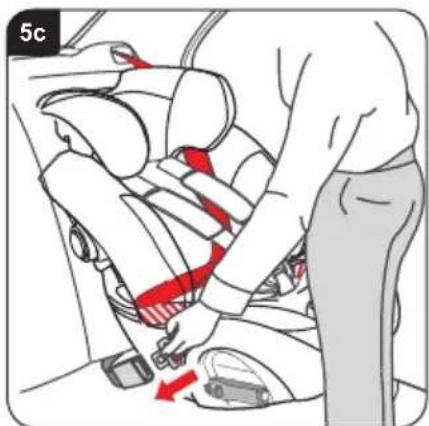

Ziehen Sie den Sicherheitsgurt um die Vorderseite des Kindersitzes durch den ersten Leitschlitz zur Rückseite des Sitzes am abgebildeten Punkt (Abb. 5a).

WICHTIG - Benutzen Sie nicht die rote Diagonalführung auf der Kopfstütze Nehmen Sie den Gurt und führen Sie ihn durch den zweiten Führungsschlitz (Abb. 5b).

Praktischer Tipp – Wenn der Gurt zu kurz ist, müssen Sie weitereicht vor der Montage den Diagonalgurt hinter die Kopfstützeziehen.

Ziehen Sie den losen Autositzgurt zur Vorderseite des Kindersitzes und befestigen Sie den Sitzgurt im Verschluss (Abb. 5c).

Achten Sie darauf, dass der Sitzgurt nicht verdreht ist und dass der Beckengurt über beiden roten Beckengurftführungen lauft. Achten Sie darauf, dass der Diagonalgurt in der Rückseite der Kindersitzschale hinter der Kopfstütze liegt.

Drücken Sie den Kindersitz mit Ihrem ganzen Körpergewicht in ihren Fahrzeugssitz und befestigen Sieihn in folgender Reihenfolge.

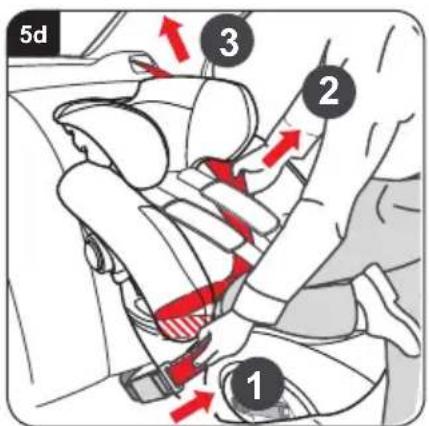

Ziehen und halten Sie den Diagonalgurt 1 Position 2 um lose Stellen zu beseitigen undziehen Sie den Gurt,um ihn zu spannen 3 (Abb.5d).

Prüfen Sie den Sitz, indem Sie fest am Gurtziehen. Er sollte sich nur weniger oder gar nicht bewegen setzen. Wenn der Kindersitz noch lose ist, müssen Sie die Befestigungsfolge wiederholen.

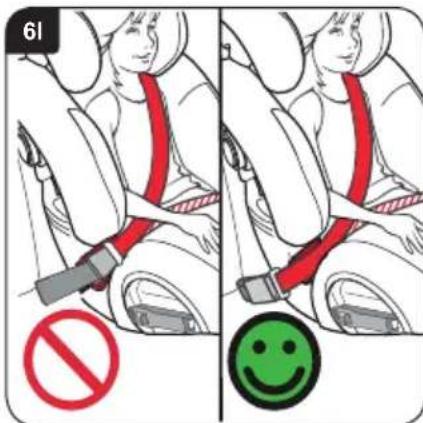

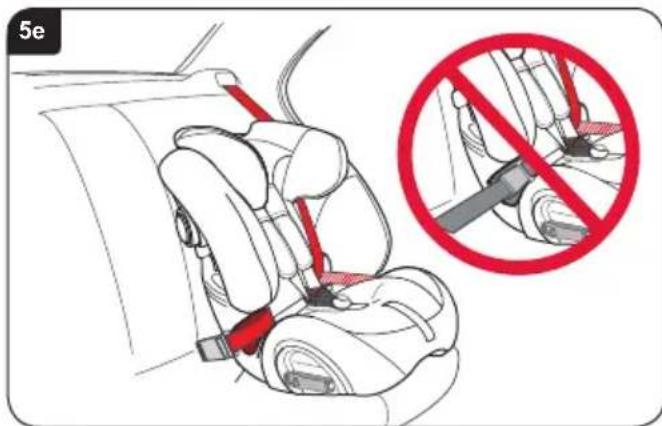

WICHTIG - Prufen Sie die Lage des Gurtverschlusses und achten Sie darauf, dass der Gurt, NICHT der Gurtverschluss den Kindersitz in Position hält (Abb. 5e).

Wenn der Gurtverschluss Ihres Sitzes nicht richtig sitzt, versuchen Sie eine andere Sitzposition.

Im Zweifelsfall wenden Sie sich an den Kundendienst unter Tel.: [phone]/-299 oder per E-Mail an [e-mail] oder besuchen Sie www.britax.com.

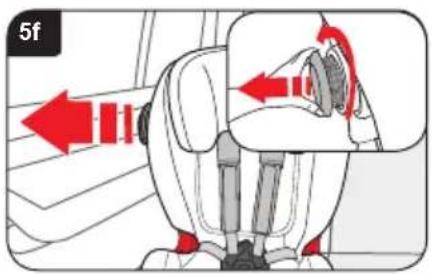

Drehen Sie das SICT gegen den Uhrzeigersinn (auf der zur Fahrzeugtüre naheren Seite) Heraus, bis es einen Abstand von 5 mm zur Fahrzeugtüre hat oder maximal herausgedreht ist (Abb. 5f).

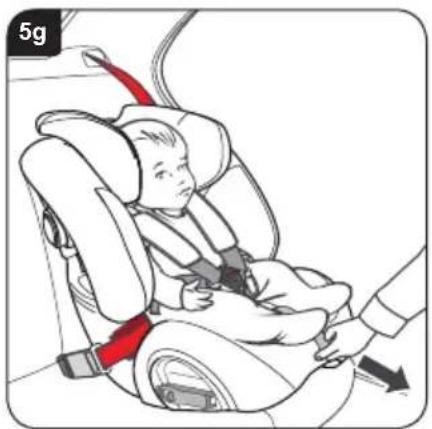

Setzen Sie Ihr Kind in den Kindersitz und legen Sie den Gurt an. Achten Sie daraufauf, dass der Gurt nicht verdreht ist. Ziehen Sie den Gurt an, indem Sie den Verstellriemen nach vornziehen.

WICHTIG - Der Beckengurt soll möglichst welt vorn und möglichst niedrig über dem Becken des Kindes liegen.

Achten Sie schließlich darauf, dass die Brustpolster auf die Brust Ihr's Kindes herunter gezogen sind (Abb. 5g).

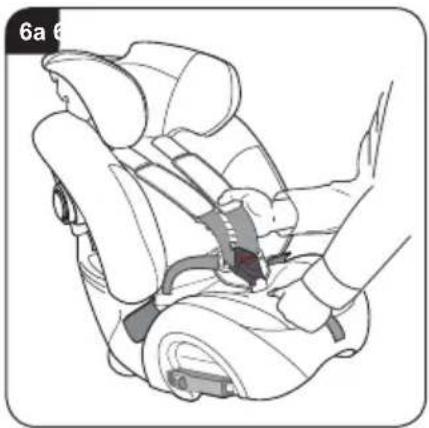

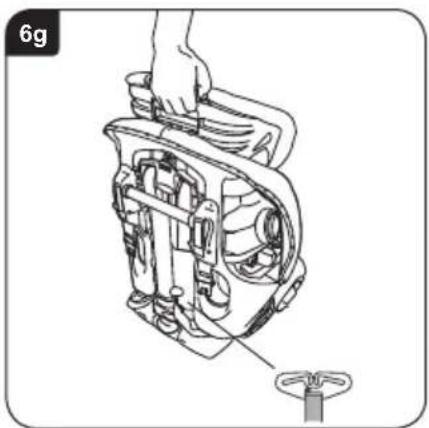

6. Einbau Ihres Kindersitzes (vorwärts gerichtet) mit Sitzgurten für Erwachsene

15-25 kg Gruppe 2 (ca. 4-6 Jahre)

Anpassendes Kindersitzes

Zum Abnehmer des Gurtes am Kindersitz stellen Sie den Kindersitz auf den Boden.

Drücken Sie die Verstelltaste und ziehen Sie gleichzeitig BEIDE Schultergurte so welt wie möglich nach vorn (Abb. 6a).

Drehen Sie den Sitz herum. Hebien Sie den Gurtversteller an der Rückseite des Sitzes und schiben Sieihn hereauf, bis die Schultergurtschlitze in der Kopfstütze in der obersten Position sind. (Abb. 6b).

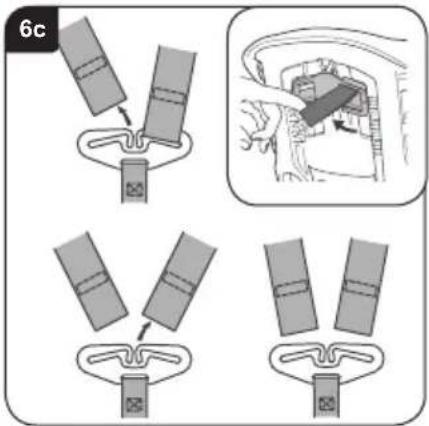

Haken Sie beide Schultergurte aus dem Bugel an der Rückseite des Kindersitzes aus (Abb. 6c), legen Sie den Bugel auf den unteren Teil der Schale 7,bb.6g).

Nehmen Sie die Brustpolster von den Brustpolsterbefestigungen ab (Einlage in Abb. 6c). Ziehen Sie beide Schultergurte und die Brustpolster zur Vorderseite des Sitzes durch und nehmen Sie die Brustpolster von den Schultergurten ab.

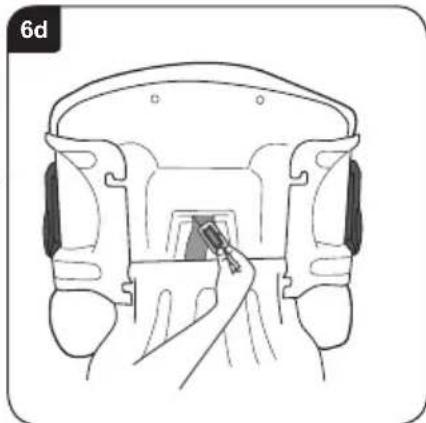

Schieben Sie die Metallplatte, mit der das Gurtschloss an der Sitzschale befestigt ist, hochkant durch den Gurtschlitz (Abb. 6d).

Stellen Sie den Kindersitz aufrecht und losen Sie den Gurt vom Schloss (Einlage in Abb. 6e). Drücken Sie die Gurtbügel und Schlosszungen unter dem Bezug durch die Beckengurtlöcher (Abb. 6e).

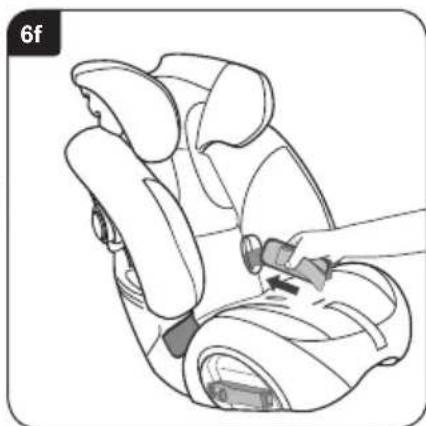

Bringen Sie die Schnalle, Gurtbänder und Brustpolster in die elastischen Ablagegurte (Abb. 6f). Fadeln Sie die Verstellgurte durch die Aussparung im Bezug.

Stützen Sie den Sitz ab und klemmen Sie den Kopfstützen-Versteller an die Rückseite der Kopfstütze (Abb. 6g).

Prüfen Sie, ob die Brustpolster abgenommen sind, wie in (Abb. 6c) oben dargestellt.

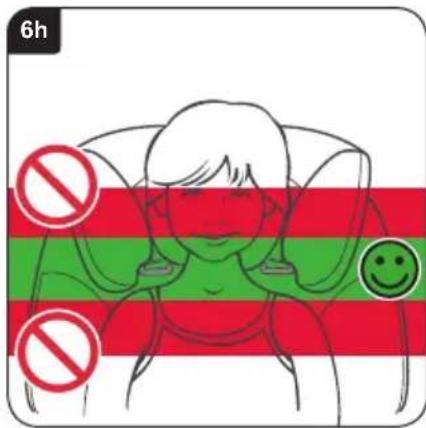

Heben Sie die Kopfstütze soweit an bis der Kopf mittig positioniert ist (Abb. 6h). Wenn die Kopfstütze in der richtigen Position ist,lassen Sie den Kopfstützen-Versteller los und prufen Sie, dass die Kopfstütze eingerastet ist.

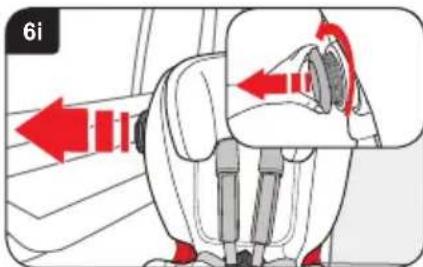

Drehen Sie das SICT gegen den Uhrzeigersinn (auf der zur Fahrzeugtüre naheren Seite) Heraus, bis es einen Abstand von 5 mm zur Fahrzeugtüre hat oder maximal herausgedreht ist (Abb. 6i).

Einbau des Kindersitzes

WICHTIG - Der Kindersitz MUSS immer mit einem Becken- und Diagonalgurt verwendet werden (zugelassen gemäß UN-/ECE-Richtlinie Nr. 16 oder entsprechende Normen).

WICHTIG - Verwenden Sie keine anderen Tragpunkte als die in dieser Gebrauchsanleitung beschrieben haben und in der Kinderrückhalteeinrichtung gekennzeichneten.

Setzen Sie den Kindersitz vorwärts gerichtet in ihr Auto ein.

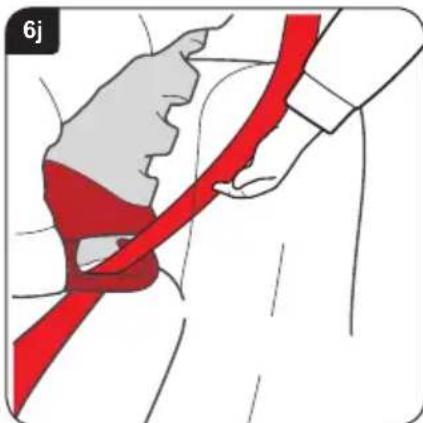

Führer Sie den diagonalen Teil des Sitzgurtes durch die dunkelrote obere Gurtführung auf die ANDERE Seite des Gurtschlosses (Abb. 6j).

Ziehen Sie den Sitzgurt quer über das Kind und befestigen Sieihn(Abb. 6k). Der Schoßteil sollte auf den roten Schoßgurtführungen auf beiden Seiten des Kindersitzes liegen. Achten Sie daraufuf, dass der Gurt nicht verdrecht und nicht locker ist.

WICHTIG - Der Beckengurt soll möglichst welt vorn und möglichst niedrig über dem Becken des Kindes liegen.

WICHTIG - Prüfen Sie die Lage des Sitzgurtschlosses und achten Sie darauf, dass es nicht um den Kindersitz herum auf die rote Beckengurtführung gezogen ist (Abb. 61).

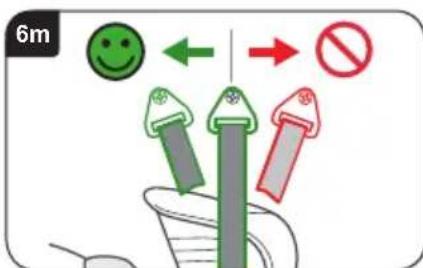

Prüfen Sie die Lage des oberen Sitzgurtverankierungspunktes in Ihrm Fahrzeug (Abb. 6m). Wenn dieser Verankierungspunkt vor dem Kindersitz liegt, sollte er nicht benutzt werden. Versuchen Sie eine andere Stelle im Fahrzeug.

BRITAX RÖMER Kindersicherheit GmbH

Theodor-Heuss-StraBe 9

D-89340 Leipzig

Deutschland

T.: [phone]

F.: [phone]

E.: [e-mail]

www.britax.com

BRITAX EXCELSIOR LIMITED

1 Churchill Way West

Andover

Hampshire SP10 3UW

United Kingdom

T.: [phone]

F.: [phone]

E.: [e-mail]

www.britax.com
