Produkttyp	USB Power Delivery (PD) Ladegerät
Marke	ANSMANN
Modell	247PD
Ungefähre Maße	75 x 45 x 30 mm
Ungefähres Gewicht	120 g
Eingangsspannung	AC 100-240 V, 50/60 Hz, 1 A max
USB-A Ausgang	5 V / 2,4 A
USB-C (PD) Ausgang	5 V / 3 A, 9 V / 3 A, 12 V / 3 A, 15 V / 3 A, 19 V / 2,25 A, 20 V / 2,25 A
Maximale Leistung	45 W (über PD)
Anzahl der Anschlüsse	2 (1x USB-A, 1x USB-C)
Unterstütztes Protokoll	Power Delivery (PD) 3.0
Hauptfunktionen	PD-kompatibles Schnellladen, automatische Spannungserkennung, Überladeschutz
Kompatibilität	Smartphones, Tablets, Laptops und andere PD-kompatible Geräte bis 45 W
Betriebstemperatur	0 °C bis 30 °C
Pflege und Reinigung	Vor der Reinigung abziehen; ein weiches, trockenes Tuch verwenden
Sicherheit	Nicht öffnen, vor Feuchtigkeit und Regen schützen, außerhalb der Reichweite von Kindern aufbewahren
Garantie	3 Jahre
Ersatzteile und Reparaturfähigkeit	Nicht durch den Benutzer reparierbar; bei Störung den Kundendienst kontaktieren
Allgemeine Informationen	Kompaktes Reiseladegerät (100-240 V), automatische Abschaltung nach dem Laden

Häufig gestellte Fragen - 247PD ANSMANN

Welche Geräte kann ich mit dem ANSMANN 247PD laden?

Sie können alle Geräte laden, die mit dem Power Delivery (PD)-Protokoll kompatibel sind, wie Smartphones, Tablets, Laptops, Konsolen usw., bis zu einer maximalen Leistung von 45 W. Überprüfen Sie, ob Ihr Gerät eine der Ausgangsspannungen (5V, 9V, 12V, 15V, 19V oder 20V) unterstützt.

Ist es möglich, zwei Geräte gleichzeitig zu laden?

Ja, das Ladegerät verfügt über zwei Anschlüsse (USB-A und USB-C). Die Gesamtleistung ist jedoch auf 45 W begrenzt. Bei gleichzeitigem Laden erfolgt die Leistungsverteilung automatisch und kann die Ladegeschwindigkeit an jedem Anschluss verringern.

Wie erkenne ich, ob mein Gerät mit Power Delivery kompatibel ist?

Überprüfen Sie die Dokumentation Ihres Geräts oder suchen Sie nach Hinweisen wie 'PD', 'Power Delivery' oder 'USB-C PD' auf dem Original-Ladegerät. Das verwendete Kabel muss ebenfalls PD-kompatibel sein.

Wird das Ladegerät während des Gebrauchs heiß?

Ja, es ist normal, dass das Ladegerät bei voller Leistung leicht warm wird. Dies ist ungefährlich, solange die Umgebungstemperatur 30 °C nicht überschreitet. Bei übermäßiger Erwärmung ziehen Sie es ab und kontaktieren Sie den Kundendienst.

Kann ich dieses Ladegerät im Ausland verwenden?

Ja, das Ladegerät akzeptiert eine Eingangsspannung von 100 bis 240 V, sodass es weltweit einsetzbar ist. Möglicherweise benötigen Sie einen länderspezifischen Steckeradapter.

Was tun, wenn mein Gerät nicht lädt?

Überprüfen Sie zunächst, ob das Kabel und das Gerät PD-kompatibel sind. Versuchen Sie ein anderes zertifiziertes Kabel. Stellen Sie sicher, dass die Steckdose funktioniert. Wenn das Problem weiterhin besteht, ist das Ladegerät möglicherweise defekt; kontaktieren Sie den Kundendienst.

Wie reinige ich das Ladegerät?

Ziehen Sie vor der Reinigung das Ladegerät vom Netz. Verwenden Sie ein weiches, trockenes Tuch, um die Oberfläche abzuwischen. Verwenden Sie niemals Flüssigkeiten oder scheuernde Reinigungsmittel.

Besteht ein Risiko für Kinder?

Wie bei jedem elektrischen Gerät halten Sie das Ladegerät von Kindern fern. Lassen Sie Kinder nicht mit dem Ladegerät oder den Kabeln spielen. Beaufsichtigen Sie Kinder in der Nähe des Geräts.

Schaltet sich das Ladegerät automatisch aus?

Ja, das USB-PD-Ladegerät verfügt über eine automatische Abschaltung nach dem Ladevorgang, die den Akku Ihres Geräts vor Überladung schützt.

Wie lange ist die Garantiezeit?

ANSMANN gewährt eine Garantie von 3 Jahren auf dieses Ladegerät. Die Garantie deckt keine Schäden ab, die durch eine nicht bestimmungsgemäße Verwendung gemäß der Bedienungsanleitung entstanden sind.

BEDIENUNGSANLEITUNG 247PD ANSMANN

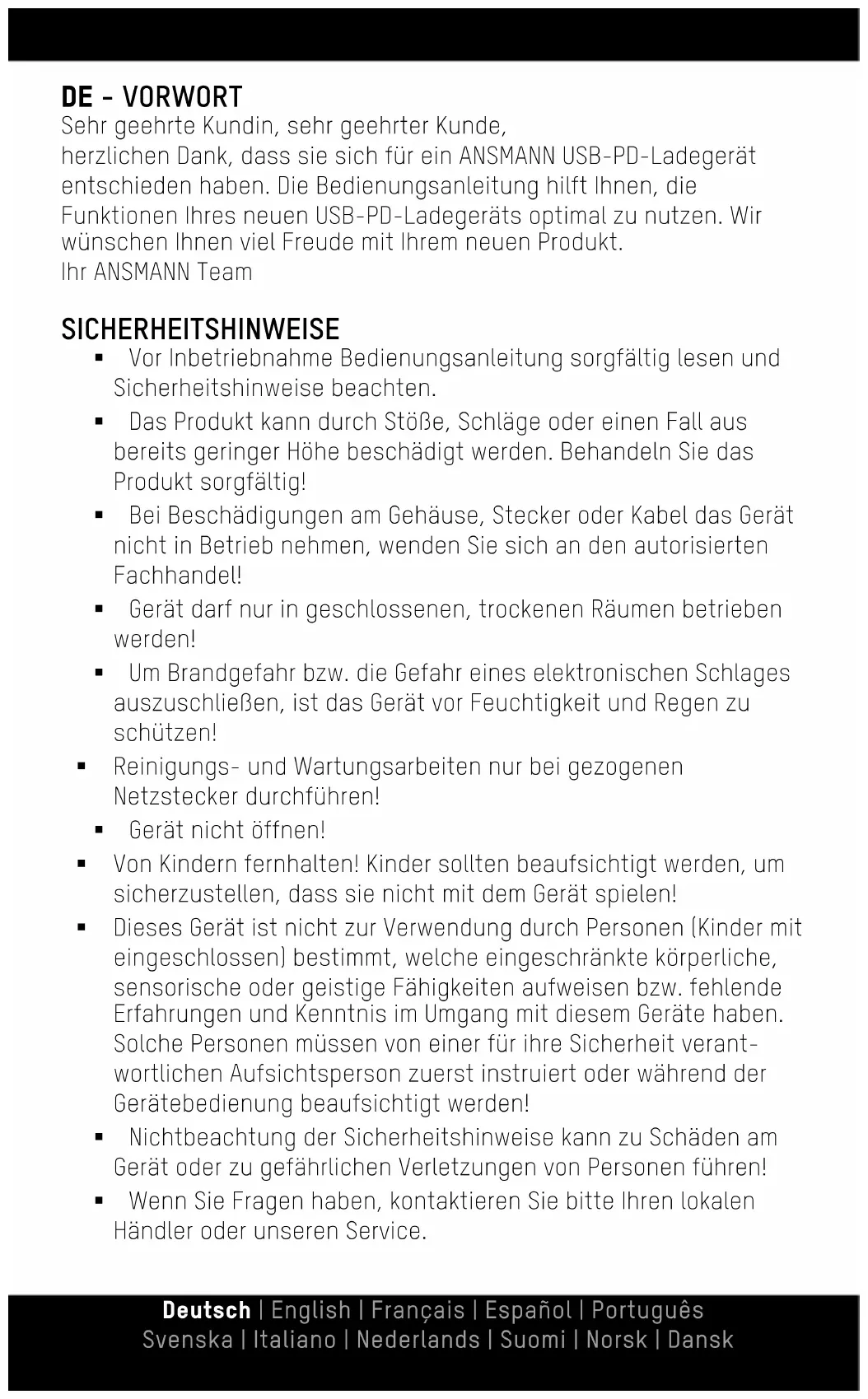

Sehr geehrte Kundin, sehr geehrter Kunde,
herzlichen Dank, dass sie sich für ein ANSMANN USB-PD-Ladegerät entschieden haben. Die Bedienungsanleitung hilft Ihnen, die Funktionen Ihres neuen USB-PD-Ladegeräts optimal zu nutzen. Wir wünschen Ihnen viel Freude mit ihrem neuen Produkt.
Ihr ANSMANN Team

SICHERHEITSHINWEISE

• Vor Inbetriebnahme Bedienungsanleitung sorgfältiglesen und Sicherheitshinweise beachten.
  Das Produkt kann durch Stöbe, Schläge oder einen Fall aus bereits geringer Höhe beschädigt werden. Behandeln Sie das Produkt sorgfältig!
• Bei Beschädigungen am Gehäuse, Stecker oder Kabel das Gerät nicht in Betrieb besteht, wenden Sie sich an den autorisierten Fachhandel!
  Geratarfnur ingeschlossenen,trockenenRäumen betrieben werden!

• Um Brandgefahr bzw. die Gefahr eines elektronischen Schlages auszuschreiben, ist das Gerät vor Feuchtigkeit und Regen zuschützen!

• Reinigungs- und Wartungsarbeiten nur bei gezogenen Netzstecker durchführren!
  Gerät nicht offen!

• Von Kindern fernhalten! Kinder sollen den beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen!

• Dieses Gerät ist nicht zur Verwendung durch Personen (Kinder mit eingeschlossen) bestimmt, welche eingeschränkte körperliche, sensorische oder geistige Fähigkeiten aufweisen bzw. fehlende Erfahrungen und Kenntnis im Umgang mit thisem Geräte haben. Solche Personen müssen von einer für ihre Sicherheit verantwortlichen Aufsichtsperson zuerst instruiert oder während der Gerätebedienung beaufsichtigt werden!

• Nichtbeachtung der Sicherheitshinweise kann zu Schäden am Gerät oder zu gefährlichen Verletzungen von Personen führen!

• Wenn Sie Fragen haben, kontaktieren Sieitte ihren lokalen Handler oder unseren Service.

Das Produkt darf nicht dauerhaft in Verbindung mit einem Reiseadapter verwendet werden.

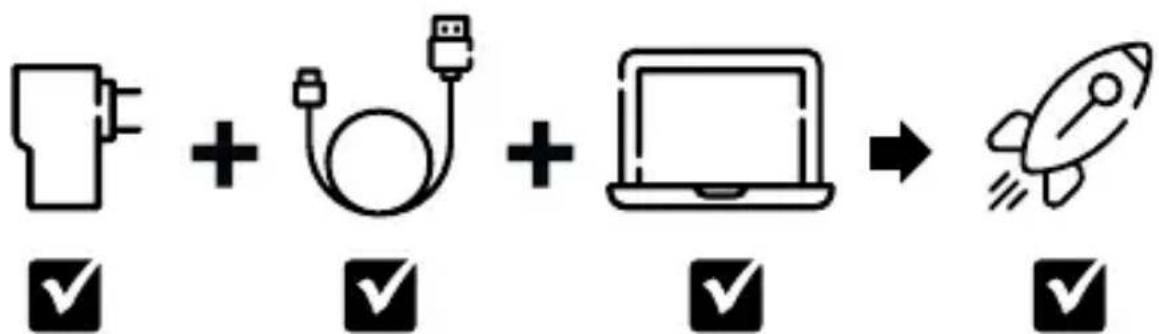

INBETRIEBNAHME

PD fahig USB-C-PD fahig PD fahig Schnelles Laden

Hohe Leistung

LADEN VON GERÄTEN

Um ein Gerät, wie z.B. ein Smartphone, zu laden, verwenden Sieitte ein geeignetes USB-PD-Kabel oder das Original-Ladekabel für Ihr Gerät. Das USB-PD-Ladegerät besitzt einen Typ-C und USB-A Ausgang. Verwenden Sieitte hierfür ein geeignetes Typ-C Kabel. Stecken Sieden USB-/Typ-C Stecker des Kabels in das USB-PD-Ladegerät und das andere Ende in Ihr Gerät. Der Ladevorgang startet automatisch.

Das USB-PD-Ladegerät verfügbar über USB und über ein Power Delivery (PD) Protokoll. Um diese Technologie benutzen zu können prüfen Sie bereits, ob ihr Endgerät entsprechend kompatibel ist.

Das gleichzeitige Aufladen mehrerer Endgeräte ist eingeschränkt möglich. Dies ist vom gesamten bereitsigen Ladestrom und der Ladespannung abhängig.

Das USB-PD-Ladegerät schaltet nach erfolglicher Ladung automatisch ab.itte trennen Sie nach erfolgtem Ladevorgang Ihr Gerät von dem USB-PD-Ladegerät.

Abhängig von der bereitsigen Ausgangsleistung, kann sich das USB-PD-Ladegerät leicht erwärmen.

BETRIEB

HINWEIS-NetzZSPANNUNG 110-240V

Das USB-PD-Ladegerät ist für eine Netzspannung von 110-240V geeignet undDMAI weltweit einsetzbar. Beachten Sie, dass hierzu gegebenenfalls ein länderspezifischer Adapter notwendig ist.

HINWEIS-POWER DELIVERY

• Automatische Erkennung: keine manuellen Einstellungen oder Änderungen notwendig, wichtig sind nur die richtigen Komponenten (Kabel und Endgerät müssen PD fähig sein).
• Bei der extremen Menge an entsprechenden PD Endgeräten und deren Software/ Firmware Versionen, kann es vorkommen, dass die Funktion nicht erkannt wird oder einwandfrei und vollständig unterstützen wird.
• Endgeräte, deren originale Ladegeräte mehr als 45W Ausgangs-nennleistung benötigen werden mit diesen Ladegerät langsamer geladen.

WARNING

• Wichtig ist, dass alle Endgeräte, die per USB PD geladen werden sollenen, für das PD-Protekoll geeignet sind.
• Stellen Sie sicher, dass Ihr Endgerät (Smartphone, Tablet, Notebook, Konsole oder andere Anwendungen) für eine der Ausgangsspannungen 5V/9V/12V/15V/19V/20V geeignet ist.

PFLEG

Trennen Sie das Gerät vor der Reinigung und bei längerem Nichtgebrauch vom Netz.

Reinigen Sie das Ladegerät nur mit trockenen, weichen Tüchern.

TECHNISCHE DATEN

1. Eingang: AC 110-240V | 50-60Hz | max. 1A
2. Ausgang: USB-A: 5V/2.4A

USB Type-C (PD): 5V/3A

9V/3A

12V/3A

15V/3A

19V/2.25A

20V/2.25A

1. Max. Ausgangsleistung: 45W (PD)
2. Max. AuBentemperatur: 0^ C 30^ C

UMWELTHINWEISE

Werfen Sie das Gerät keinesfalls in den normalen Hausmüll. Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über ihreCOMMUNALE Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit ihrer Entsorgungseinrichtung in Verbindung. Führten Sie alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu.

HAFTUNGSAUSSCHLUSSE

Die in dieser Bedienungsanleitung enthaltenen Informationen können ohne Vorankündigung geändert werden. ANSMANN übernimmt keine Haftung für direkte, indirekte, zufällige oder sonstige Schäden oder Folgeschäden, die durch unsachgemäß Handhabung oder durch Missachtung der in dieser Bedienungsanleitung enthaltenen Informationen entstehen.

GARANTIEHINWEISE

Auf das Gerät bieten wir eine dreijährige Garantie. Bei Schäden am Gerät, die infolge Nichtbeachtung der Bedienungsanleitung entstehen, kann keine Garantie gewährt werden. Unsere Garantiebestimmungen finden Sie online unter www.ansmann.de

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. 06/2019
