Produkttyp	Professionelle Kaffeemühle
Marke	Ceado
Modell	E37R
Verwendung	Professionell, zum Mahlen von gerösteten Kaffeebohnen
Stromversorgung	Einphasig, Spannung laut Etikett (z.B. 230 V~50 Hz)
Leistung	Nicht in der Anleitung angegeben, Schätzung 300-500 W
Fassungsvermögen des Trichters (Glocke)	Ca. 1,5 kg (Schätzung für professionellen Gebrauch)
Dosierungsarten	Eine Tasse, zwei Tassen, Extra-Dosis, manuell
Mahlgradeinstellung	Hebel an der Basis der Glocke, stufenlos, von fein bis grob
Zeitprogrammierung	Von 0,1 bis 99,9 Sekunden pro Dosis
Display	Elektronische Anzeige mit Menü in mehreren Sprachen
Dosiszähler	Gesamt- und Teilmengenzähler, rücksetzbar
Auslösemodus	Startknopf (Halten) oder Impulsmodus/Dosierung mit Start
Geräuschpegel	Weniger als 70 dB
Materialien mit Lebensmittelkontakt	Glocke, Deckel, Verschluss, Auslauf aus Materialien gemäß CE 1935/2004
Sicherheit	Ein-Aus-Schalter, thermischer Motorschutz, Sicherheitsgitter (Modell E37K)
Wartung	Tägliche Reinigung der Oberflächen, Waschen der Glocke mit lauwarmem Wasser und mildem Spülmittel
Reparierbarkeit	Durch qualifiziertes Personal, Originalersatzteile empfohlen
Lebensdauer der Mahlsteine	Ca. 400 kg Kaffee (je nach Modell)
Garantie	Gegen Material- und Herstellungsfehler, gemäß lokaler Gesetzgebung
Gewicht	Ca. 15-20 kg (Schätzung für eine professionelle Mühle)
Abmessungen	Nicht angegeben, ca. 200 x 400 x 600 mm (Schätzung)

Häufig gestellte Fragen - E37R Ceado

Wie stelle ich den Mahlgrad des Ceado E37R ein?

Verwenden Sie den Einstellhebel (4 Abb. 1a) an der Basis der Glocke. Drehen Sie gegen den Uhrzeigersinn für feineres Mahlen, im Uhrzeigersinn für gröberes. Der Motor muss laufen und der Trichter leer sein (betätigen Sie den Verschluss).

Wie programmiere ich die Mahlzeit für eine Dosis?

Drücken Sie SET 3 Sekunden lang, um in das Menü 'Einstellung Zeit eine Dosis' zu gelangen. Verwenden Sie die Tasten + und -, um die Zeit (0,1 bis 99,9 Sekunden) einzustellen, und bestätigen Sie mit SET.

Was tun, wenn die Mühle nicht angeht?

Überprüfen Sie, ob der Stecker eingesteckt ist, der Hauptschalter auf ON steht und der Sicherungsautomat nicht ausgelöst hat. Wenn das Gerät überhitzt ist, warten Sie 20 Minuten, bis der thermische Schutz zurückgesetzt wird.

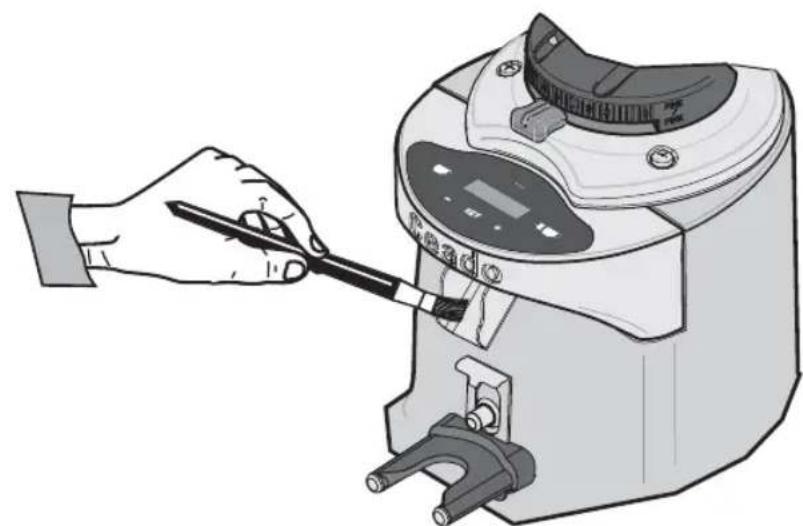

Wie reinige ich die Ceado E37R Mühle?

Ziehen Sie den Stecker. Reinigen Sie das Gehäuse und die Abstellfläche mit einem feuchten Tuch (Wasser oder Alkohol). Waschen Sie die Glocke mit lauwarmem Wasser und mildem Spülmittel, spülen und trocknen Sie sie. Verwenden Sie eine Bürste für schwer zugängliche Stellen.

Wie setze ich die Dosiszähler zurück?

Halten Sie im Zählerdisplay SET 3 Sekunden lang gedrückt, bis ein doppelter Piepton ertönt. Der Teilmengenzähler wird auf Null zurückgesetzt.

Wie groß ist das Fassungsvermögen des Trichters?

Die Anleitung gibt keine genaue Kapazität an, aber für den professionellen Gebrauch beträgt sie etwa 1 bis 2 kg Kaffeebohnen.

Kann ich bereits gemahlenen Kaffee in den Trichter geben?

Nein, der Trichter ist ausschließlich für geröstete Kaffeebohnen ausgelegt. Verwenden Sie niemals gemahlenen Kaffee oder andere Substanzen.

Wie ändere ich die Betriebsart des Startknopfs?

Wählen Sie im Menü 'Einstellung Startknopf' Impuls ON (Start durch Drücken und Loslassen), Impuls OFF (Halten erforderlich) oder Dosis mit Start (Drücken für Einzeldosis, schnelles Doppeldrücken für zwei Tassen).

Was tun, wenn der Mahlgrad nicht gleichmäßig ist?

Versuchen Sie, einige Sekunden lang gröber zu mahlen, um Rückstände zu entfernen, und kehren Sie dann zur gewünschten Einstellung zurück. Wenn das Problem weiterhin besteht, lassen Sie die Mahlsteine von einem autorisierten Service überprüfen oder ersetzen.

Wie aktiviere ich die Extra-Dosis?

Wählen Sie im Menü 'Einstellung Extra-Funktion' Extra-Dosis ON. Sie können dann eine spezifische Mahlzeit für eine dritte Dosis über den entsprechenden Knopf programmieren.

BEDIENUNGSANLEITUNG E37R Ceado

BEDIENUNGS- UND WARTUNGSANLEITUNG

MOLINILLO DE CAFÉ

KAFFEEMÜHLE E37J, E37R, E37S, E37SL, E37T und E37K

Die Kaffeemühlen Modell E37J, E37R, E37S, E37SL, E37T und E37K sind Profigerate zum Mahlen und nachfolgenden Verteilen des Kaffees durch eine Auswurföffnung.

Wie bei allen anderen Hausgeräte muss man bei der Verwendung der Geräte besonderss vorsichtig sein, um Körperverletzungen zu vermeiden und das Gerät nicht zu beschädigen.

Daher muss man die vorliegenden Anweisungen vor der Inbetriebnahme gründlich lesen und die Sicherheitsvorschriften befolgen.

Das Gerät auf keinen Fall verwenden, wenn man die Bedienungsanleitung nicht eingehend kennt!

Seite 58

MOLINILLO DE CAFÉ E37J, E37R, E37S, E37SL, E37T y E37K

KAFFEEMÜHLE E37J, E37R, E37S, E37SL, E37T und E37K

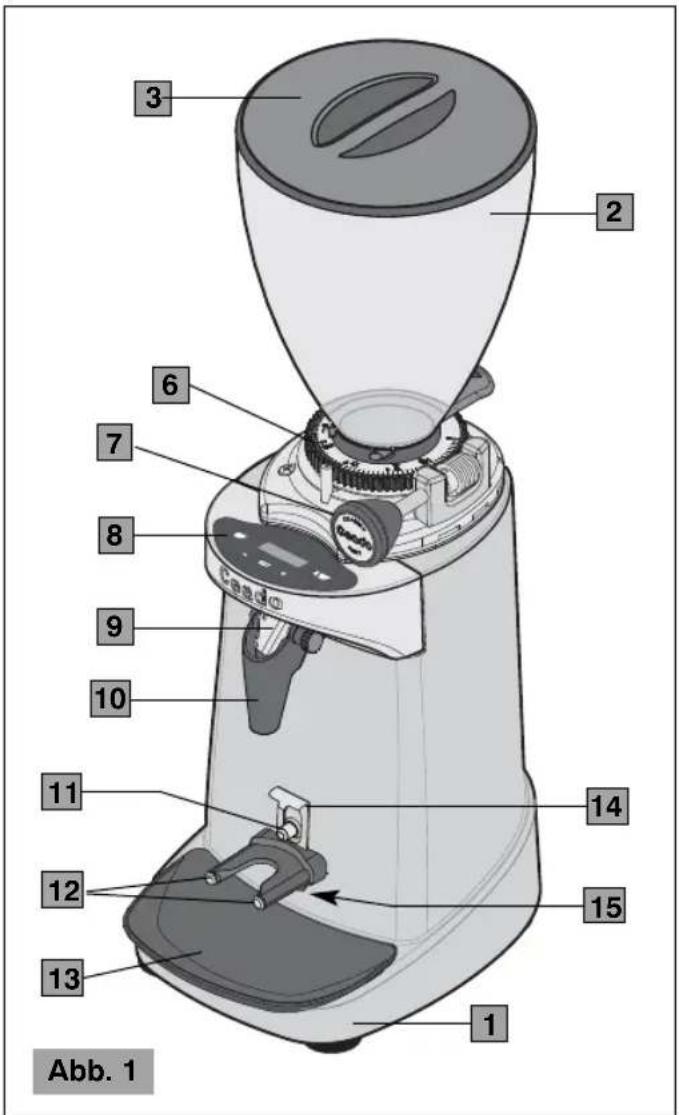

Hauptkomponenten (Abb. 1, Abb. 1a/b, Abb. 2, Abb. 3)

1 Untersatz
2 Kaffeebohnenbehälter
3 Kaffeebohnenbehälterdeckel

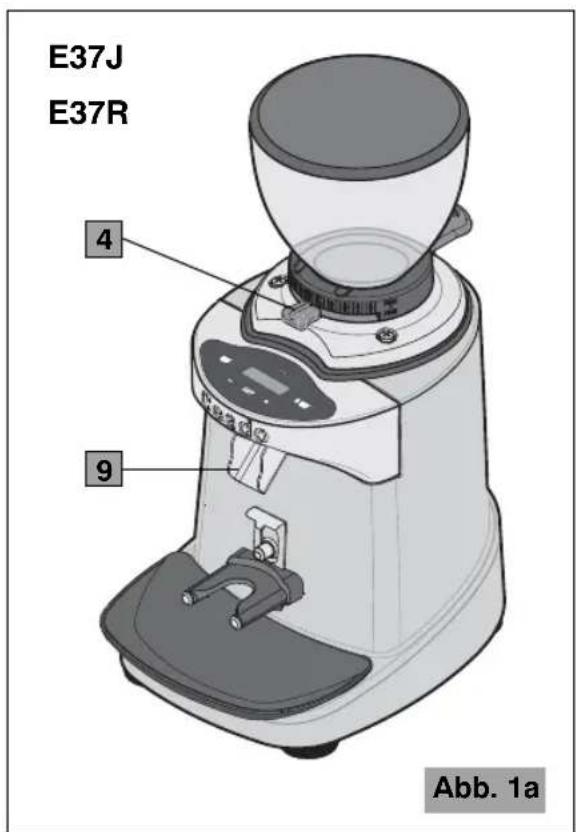

4 Einstellhebel zum Mahlen (Abb. 1a)

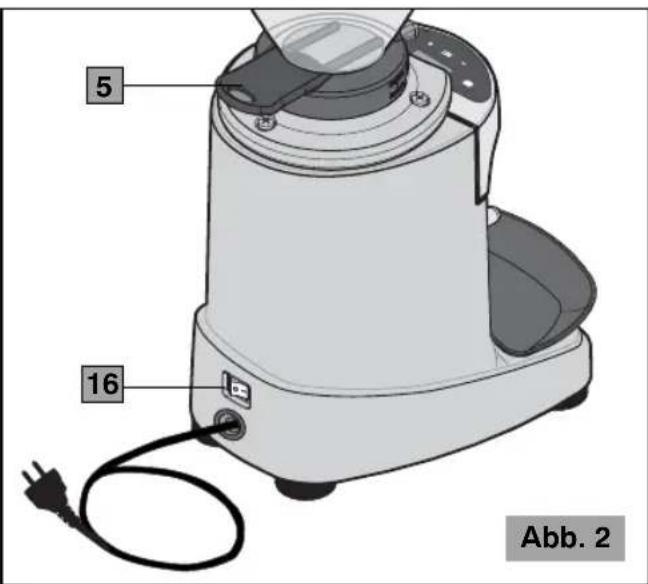

5 Kaffeebohnenbehälterverschluss (Abb. 2)
6 Einstellring zum Mahlen
7 Einstellknopf zum Mahlen
8 Dosiertastatur
9 Auswurföffnung
10 Auswurföffnungsveränderung (wovorhanden)
11 Starttaste
12 AuflagedesFilterbehalters

13 Auflage
14 Filterbehalterhalter
15 Haltereinstellschraube
16 ON-OFF (I-O)-Schalte (Abb. 2)

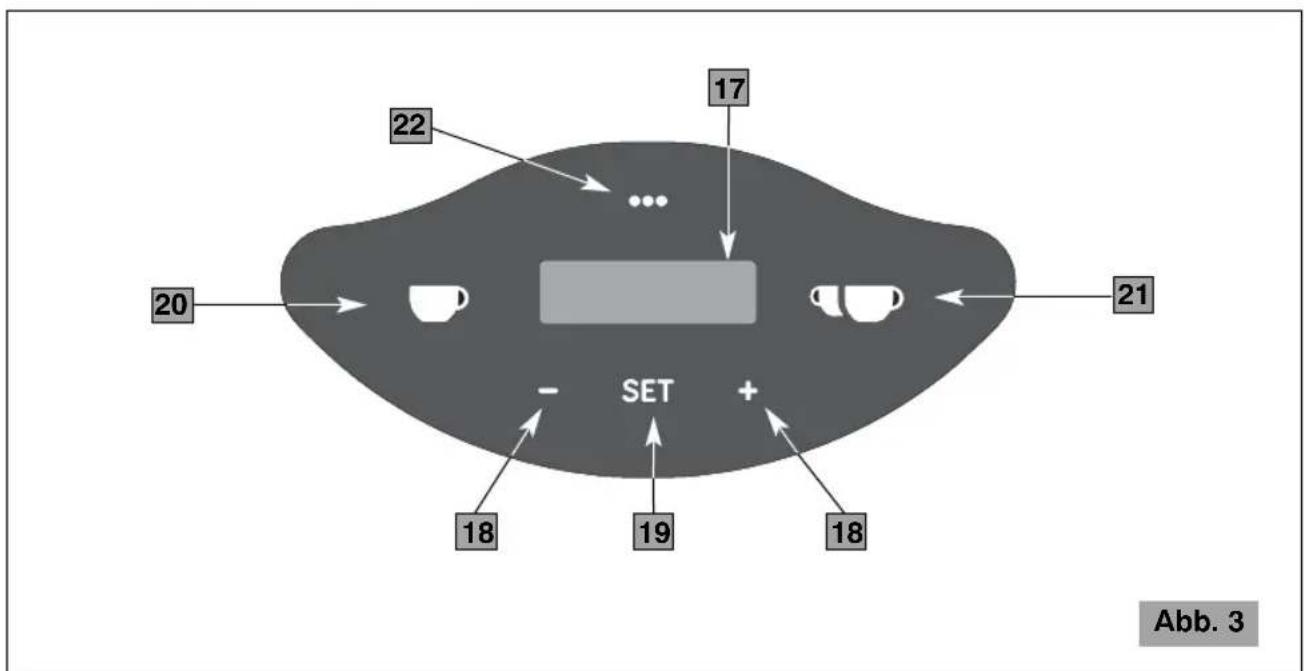

17 Dosierdisplay (Abb. 3)
18 Taste + Taste -
19 Taste SET
20 Wahl 1 Tasse
21 Wahl 2 Tassen
22 Extrapolion-Taste

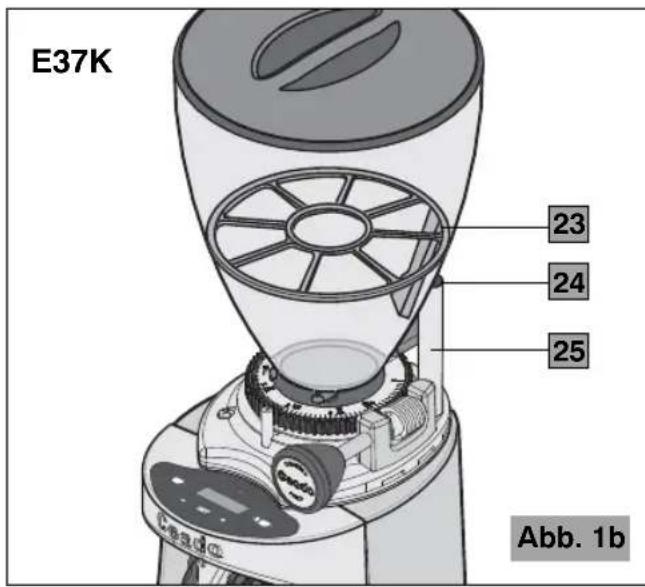

Besonderheit des Modells E37K (Abb. 1b)

23 Sicherheitsgitter
24 Magnetetsensor
25 Sicherheitsstange

SICHERHEITSVORSCHRIFTEN ALLGEMEINE HINWEISE

1. Die folgenden Anweisungen vor der Benutzung des Gerätes gründlich lessen.
2. Dieses Gerät ist nur zum internen Gebrauch bestimmt.

3. Dieses Gerät ist nicht zur Installation in Kuchen bestimmt (mit Ausnahme der Modelle, die mit einer Potentialausgleichsklemme ausgestattet sind und im Installationsabschnitt erwähn't werden).

4. Die maximale und minimale Raumtemperatur zum korrekten Betrieb des Geräts beträgt jeweils 32^ und 10^ .

5. Die Installation und sámttliche Wartungsarbeiten dürfen ausschließlich von einem qualifizierten und für diese Aufgaben zugelassenen Personal durchgeführt werden.

6. Sich vergewissern, dass die Netzspannung mit den Geräteschilddaten übereinstimmt und dass die elektrische Anlage geerdet und mit einem Differentialschalter ausgestattet ist.

7. Das Stromkabel in eine mit Wärmschalter oder Sicherungen geschützten Steckdose einfahren. Am besten keine Adapter und Mehrfachstecker verwenden.

8. Eine TROCKENE, GESCHÜTZTE ARBEITSPOSITION welt weg von Wasserspritzern und Wasserstrahlen, Wärmequellen, offenen Flammen und entzündbaren Stoffen wahren.

9. Das Gerät auf eine ebene und stabile Oberfläche stellen, wo es nicht umgestoßen werden kann. Die höchste Stellfläche (Kaffeebohnenbehälter) muss eine Höhe nicht unter 1,5 m betragen.

10. Dieses Gerät ist für den Profigebrauch bestimmt und damit aber nicht von einem erfahrenen und zu dieser Zweck geschulten Personal beunzt werden. Dieses Gerät ist NICHT für die industrielle Lebensmittelverarbeitung in der Massenproduktion bestimmt.

11. Dieses Gerätarf nicht von Personen (inklusive Kinder) mit geringen körperlichen, sensorischen bzw. geistigen Voraussetzungen sowie ohne Kenntnisse benutzt werden, außer sie werden zum Einsatz des Gerätes ausgebildet und zu ihrer Sicherheit von einer zuständigen Person kontrolliert.

KINDER SIND ZU BEAUFSICHTIGEN, UM SICHERZUSTellen, DASS SIE NICT MIT DEM GERÄT SPIELEN.

1. Dieses Gerätarf nicht für zweckwidrige Einsätze benutzt werden, sondern ausschließlich zum Mahlen von gerösteten Kaffee in Bohnenform. Jeder andere Einsatz ist gefährlich. Das Gerätarf nicht ohne den Kaffeebohnenbehälter und seinen Kaffeebohnenbehälterdeckel benutzt werden.

2. Stets für sichere Arbeitsbedingungen sorgen und das Gerät auf keinen Fall mit nassen Handen bzw. Fußen und niemals im Freien benutzen.

3. Die Originalverpackung für eine eventuelle zukünftige Verwendung aufbewahren, Denn sie bietet den besten Schutz vor Stößen während des Transports.

4. Bei Bränden Kohlendioxyd- Feuerlöscher (CO_2) verwenden. Kein Wasser bzw. Pulverfeuerlöscher einsetzen.
5. Das Gerät nicht in Wasser eintauchen!
6. Es ist strengstens untersagt, das Gerät auseinanderzubauen bzw. Eingriffe an den Innenteilen vorzunehmen.
7. Vor Durchführung von Wartungs- und Reinigungsrarbeiten und wenn das Gerät nicht gebraucht wird, stets den Stecker aus der Steckdoseziehen.
8. Das Gerät nicht verschieben, indem manihn am Kabelzieht. Den Stecker niemals durch Ziehen am Kabel bzw. mit nassen Handen aus der Steckdosenehmen.

Wenn das Stromkabel beschädigt ist, muss diesen, um jegliches Risiko zu vermeiden, vom Hersteller bzw. seinem technischen Kundendienst oder einer ähnlichen, ausgebildeten Person gewechselt werden.

1. ACHTEN SIE DARAUF, keine Gegenstände, Metalle bzw. andere harte Materialien in den Kaffeebohnenbehälter zu geben. Diese Vorgang konnte gefährlich sein und Schäden verursachen.
2. Setzen Sie das Gerät niemals mit beschädigten bzw. mit lockereren Bauteilen ein, sondern wenden Sie sich sofort an einen befugten Kundendienst.
3. Gerauschpegel: das Gerät überschreitet nicht 70 dB.

Das Gerät entspricht der europäischen CE-Verordnung 1935/2004 und nachfolgenden Aktualisierungen.

Anmerkung: Aufgrund von statistischen Produktkontrollen * 娴 nnte das Gerät mit Kaffeeresten gefiefert werden.

DIE VORLIEGENDE BEDIENUNGSANLEITUNG AUFBEWAHREN!

Zur Online-Konsultation dieser Anleitungen, besuchen Sie die Web Site www.ceado.com

C E

Die CE-Konformitätserklung these Gerats steht im Abschnitt Produkte unserer Web-Site www.ceado.com zur Verfugung.

INSTALLATION

Vor der Installation des Gerätes muss man die zuvor genannten Sicherheitsvorschriften befolgen. Zur Installation des Geräts muss ein ausgebildetes Personal anwesend sein, das in der Lage ist, den Mahlgrad des Kaffees zu kontrollieren.

1. Sich vergewissern, dass die Netzspannung mit den Geräteschilddaten übereinstimmt und dass die elektrische Anlage geerdet und mit einem Differentialschalter ausgestattet ist.
2. Eine TROCKENE, GESCHÜTZTE ARBEITSPOSITION welt weg von Wasserspritzern und Wasserstrahlen, Wärmequellen, offenen Flammen und entzündbaren Stoffen wahren. Das Gerät kippsicher auf eine waagrechte, stabile Fläche stellen.
3. Die Auflage in ihren Sitz positionieren, um den Arbeitsbereich so sauber wie möglich zu halten.

Bevor der Stecker in die Steckdose gesteckt wird muss man sich vergewissern, dass sich der ON-OFF-Schalter (16 Abb. 2) auf "O" (ausgeschaltet) befindet.

1. Die externe Potentialausgleichsklemme unter dem Untersatz des Geräts (wenn verfügbar) an einen Potentialausgleichsknoten anschließen.
2. Das Stromkabel in eine mit Wärmschalter oder Sicherungen geschützten Steckdose einführen. Am besten keine Adapter und Mehrfachstecker verwenden.
3. Das Speisekabel ausstrecken. Diesesarf nicht über scharfe Kanten oder heiBe Oberflächen laufen. Den Kontakt des Kabels mit Öl vermeiden. Vermeiden, dass das Speisekabel frei von der Flache, auf die das Gerät gestellt wurde, herunterhängt.
4. Sich vergewissern, dass der Kaffeebohnenbehälter korrekt aufsitzt und der Kaffeebohnenbehälterverschluss (5 Abb. 2) vollständig bis zum Anschlag offen ist.

VORBEREITUNG UND EINSATZ

Bei erster Inbetriebnahme: Alle Bauteile, die mit den Lebensmitteln in Berührung kommt mit laufendem Wasser spulen: Kaffeebohnenbehälter, Deckel, Verschluss, Auswurföffnung, Auswurföffnungsverlägerung, Sicherheitsgitter, Auflage.

Start

1 Den Behälter mit Kaffeebohnen fullen und mit dem Deckel schlieben.
2 Den ON-OFF-Schalter (16 Abb. 2) auf "I" einstellen. Bei Einschalten des Geräts, erscheint am Display folgenden:

CoffeeGrinder CEADO

Automatischer Betrieb

3 Zum Mahlen der Menge für eine Einzelportion, muss die Taste gedrückt werden. Die entsprechende LED schaltet sich ein und am Display wird folgendes angezeigt:

Einzelport.2.0 BEREIT

Dies bedeutet, dass das Gerät zum 2 Sekunden lang mahlt. Bei dieser Werkseinstellung werden ca. 8 Gramm Kaffee mit einem Durchschnittsmahlgrad gemahlen.

Zum Mahlen der Kaffeemenge für eine Doppelportion, muss die Taste gedrückt werden.

Auch in thisem Falle schaltet sich die entsprechende LED ein und am Display wird folgenden angezeigt:

Doppelport. 4.0 BEREIT

Dies bedeutet, dass das Gerät zum 4 Sekunden lang mahlt. Bei dieser Werkseinstellung werden ca. 16 Gramm Kaffee mit einem Durchschnittsmahlgrad gemahlen.

Anmerkung: Wenn die Funktion "Extrapolion" aktiviert ist (siehe Abs. Einstellung der Extrapolion, Seite 70), ist es möglich, die erforderliche Kaffeemenge durch Drucken der Taste

zu mahlen.

Anmerkung: Die Werkseinstellungen der Mahlzeiten unterscheiden sich je nach den Modellen.

Anmerkung: Die mit diesen Einstellungen erhaltene Menge gemahlenen Kaffees kann je nach Kaffeeart, Kaffeebohnengröbe und Rostungsgrad, aber auch abhängig von den klimatischen Bedingungen, den Mahleinstellungen und der Netzfrequenz erheblich variieren.

Jedes Mal, wenn der Mahlgrad gewechselt wird, muss eine neue Betriebszeit eingestellt werden, um die genaue, gewünschte Kaffeemenge zu mahlen (siehe Abs. Einstellung der Mahlzeiten, Seite 67).

Manueller Betrieb

3 Zum fortlaufenden Mahlen des Kaffees ohne Zeiteinstellung, müssen die Tasten und gleichzeitig gedrückt werden.

Es schalten sich beside LED ein und am Display wird folgenden angezeigt:

Manuelle Portion BEREIT

Entnahme des Kaffees

4 Wenn sich das Gerät im Zustand "BEREIT" befindet, muss zum Mahlen mit dem Filterbehälter die Starttaste (11 Abb. 1) so lange in dieser Position gedrück werden, bis der Auswurf beendet wird. Wahrend des Betriebs blinkt die entsprechende LED und am Display wird die Meldung "MAHLVORGANG" angezeigt.

Anmerkung: Nur beim automatischen Betrieb zeit das Display auch die zum Abschluss des Auswurfs verbliebene Zeit an.

Nach Abschluss des Auswurfs keht das Gerät auf den Zustand "BEREIT" darüber und wartet zum Mahlen einer neuen Portion, die gleich wie die vorher eingestellte ist.

Anmerkung: Wahrend des Betriebs ohne Kaffee, können metallische Gerausche auftreten, die vom der Auswurföffnung erzeugt werden. Es handelt sich hierbei um eine Vibration der Klappe, die sich im Inneren befindet und ist absolut normal. Das Gerausch verschwindet, wenn der Kaffee gemahlen wird.

ZAHLER DER AUSGEWORFENEN PORTIONEN

Die Kaffeemühle speichert in einem Hauptzahler die Anzahl der ausgeworfenen Portionen ab Verlassen des Werks (dieser Wert kann nicht ruckgestellt werden) und in einem Teilzahler die Anzahl der ausgeworfenen Portionen nach vom Benutzer vorgenommenen Rückstellung (Reset). Bei jedem Zähler wird ferner die Anzahl der einzelnen, doppelten und Extrapositionen unterschieden.

Anmerkung: Aufgrund der Durchführung von statistischen Kontrollen des Produkts, konnte das Gerät das Werk mit Zäheln, die von Null abgehen, verlassen.

Abesen der Zähler

Die Taste drücken. Das Display zeigt zuerst den Teilzahler mit den Gesamtpportionen an (Einzelportionen + Doppelportionen + Extrapportionen + manuelle Portionen), die nach der letzten Rückstellung (Reset) ausgeworfen wurden:

Bei Drücken der Taste oder können ferner die vorgenommenen Einzel-, Doppel- oder Extrapolationen ab der letzten Rückstellung (Reset) unterschieden werden:

Einzelport.von Reset XXX

Doppelport. von Reset XXX

oder

Extra Port. von Reset XXX

Anmerkung: Der Wert der Gesamtpportionen kann mehr als das Doppelte der Summe des Werts der Einzel- und Doppelportionen betragen, da auch die mit dem manuellen Betrieb ausgeworfenen Portionen gezahlt werden.

Zum Rückstellten eines Zährers muss die Taste SET 3 Sekunden lang gedrückt werden, bis ein Doppelpiep zu horen ist.

Zum Lesen des Hauptzährers muss neuerlich die Taste gesdruckt werden und am Display wird nachfolgenden angezeigt:

Totale Portionen gemahlen XXX

Auch in thisem Fall, konnen bei Drucken der Taste oder die vorgenommenen Einzel-, Doppel- oder Extrapolationen ab der letzten Rückstellung (Reset) unterschieden werden:

Einzelportion gemahlen XXX

Doppelportion gemahlen XXX

oder

Extra Portionen gemahlen XXX

Anmerkung: Nach 5 Sekunden Einsatz verlässt das System automatisch die Seite der Zähler und Goes auf dem Normalbetrieb über.

EINSTELLUNGEN

Für eine korrekte Gesamteinstellung der Kaffeemühleitte wie folgt vorgehen:

1. Einstellen der Korngroße (siehe Abs. Einstellung zum Mahlen des Kaffees, Seite 65) des gemahlenen Kaffees.
2. Einstellen des Aussehens des gemahlenen Kaffees.
3. Einstellen des Portionsgewichts durch Einstellung der Mahlzeiten (siehe Abs. Einstellung der Mahlzeiten, Seite 67).

Anmerkung: Die Einstellungen nach Punkt 1 und 2 beeinflussen die Einstellung des Portionsgewichts.

EINSTELLUNG ZUM MAHLEN DES KAFFEES

Das Gerät verlässt das Werk schon mit einer maximalen Einstellung. Man kann jedoch bei Notwendigkeit, aufgrund von verschiedenen externen Faktoren wie benützte Kaffeemischung, Feuchtigkeit, Temperatur bzw. Abgabeleistung der Espressokaffeemaschine, den Mahlgrad einstellen.

Eine weitere Korrektur des Mahlgrads kann vorgenommen werden, indem der Hebel (4 Abb. 1a) am Kaffeebohnenbehälterboden (siehe Abb. 4) betätigt wird, für die Modelle E37J und E37R. Zum Einstellen des Mahlgrads bei den Modellen E37S, E37SL, E37T und E37K muss der Einstellknopf

zum Mahlen (7 Abb. 1) am Kaffeebohnenbehälterboden (siehe Abb. 4a) gedreht werden.

Betätigen Sie den Hebel/Knopf immer mit laufendem Motor und ohne Kaffee in den Mahlscheiben).

Zu dieserem Zweck kann der Verschluss (5 Abb. 2) am Kaffeebohnenbehälterboden betägt werden, um das Hinunterfallen der Kaffeebohnen in das Mahlwerk zu unterbrechen oder wieder aufzunehmen.

• Für einen feiner gemahlenen Kaffee muss der Hebel/Knopf gegen den Uhrzeigersinn betätigt werden.
• Für einen grober gemahlenen Kaffee muss der Hebel/Knopf im Uhrzeigersinn betätigwt werden. Es wird darauf fingewiesen, dass das Mahlen mit der Entnahmezeit des Kaffees zusammenhängt und dass diese 25-30 Sekunden fur eine Tassenmenge von 25-30 ml detragen muss. Wenn die Entnahmezeit zu lange dauert, muss der Kaffee grober gemahlen werden und wenn die Zeit zu kurz ist, feiner.

ANMERKUNG! Es wird davon empfehlen, keinere Kaffeemengen zu mahlen und bei jedem Einstellversuch abzuwarten, dass sich die Mahlscheiben vorher entleeren, indem jeder Mahl der Verschluss geöffnet und geschlossen wird.

Feiner gemahlener

Kaffee: gegen den

Uhrzeigersinn

Abb. 4

Feiner gemahlener Kaffee: gegen den Uhrzeigersinn

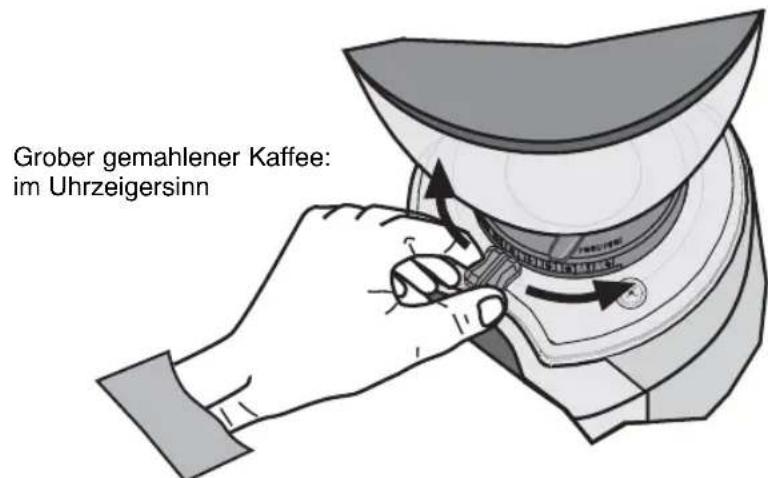

Grober gemahlener

Kaffee: im

Uhrzeigersinn

Abb. 4a

EINSTELLUNG DER MAHLZEITEN

Anmerkung: Besonderss beim Modell E37K und nur beim ersten Gebrauch werden, aufgrund der Beschaffenheit der Mahlscheiben, erst nach einer kurzen Anlaufzeit mit einigen Mahlvorgängen Portionen mit konstantem Gewicht erreicht.

Anmerkung: Die einstellbare Mindestzeit beträgt 0,1 Sekunden, während die maximale Zeit 99,9 Sekunden für alle Portionen beträgt.

Einzelportion

Zum Ändern der Mahlzeit der Einzel- oder Doppelportion, muss das Einstellungsmenu abgerufen werden, indem die Taste 3 Sekunden lang gedrück wird, danach ist ein Piep zu horen und am Display wird nachfolgenden angezeigt:

Zeit einstellen Einzelportion

Zum Einstellen der Zeit einer Einzelportion, muss gedrückt werden. Am Display wird die aktuell eingestellte Zeit angezeigt:

Tasten+- drucken Z. Einzelp. 2.0

Zum Ändern dieser Zeit mit einer Prazision von 0,1 Sekunden, muss die Taste oder gedrückt werden und dann die Wahl mit der Taste bestätigten. Wenn 10 Sekunden lang keine Taste gedrückt wird, wird keine Änderung vorgenommen.

Doppelportion

Zum Ändern der Mahlzeit einer Doppelportion, muss das Einstellungsmenu abgerufen werden, und am Display wird folgenden angezeigt:

Zeit einstellen Einzelportion

Die Taste ein Mal drücken. Am Display erscheint folgenden:

Zeit einstellen Doppelportion

Nun kann bei Drücken der Taste SETwie für die Einzelportion erklärt, die Mahlzeit für eine Doppelportion eingestellt werden.

Extrapolion (wenn aktiviert)

Zusätzlich zur Einzel- und Doppelportion kann eine dritte Portion (Extrapolion) eingestellt werden. Rufen Sie das Einstellungsmenu auf und wenn das Display folgenden anziegt:

Zeit einstellen Einzelportion

Die Taste zweimal drücken. Am Display erscheint folgenden:

Zeit einstellen extra Portion

Nun kann bei Drücken der Taste SEwie für die anderen Portionen erklär, die Mahlzeit für eine Extrapolion eingestellt werden.

Verlassen des Einstellungsmenüss

Zum Verlassen des Einstellungenmenüs und zur Rückkehr auf den Zustand "BEREIT", wenn man sich auf einer der drei Einstellheiten der Portionszeit befindet:

Zeit einstellen Einzelportion

Zeit einstellen Doppelportion

Zeit einstellen extra Portion

oder

muss die Taste so lange gedrückt werden, bis folgenden angezeigt wird:

Verlassen

Zur Bestätigung die Taste drucken.

SONSTIGE EINSTELLUNGEN

Die Taste 3 Sekunden lang drücken, um wie schon im vorherigen Abschnitt beschrieben, das Einstellungsmenu abzurufen. Am Display wird die erstige Seite angezeigt:

Zeit einstellen Einzelportion

Von dieser Seite aus, konnen nachfolgende Vorgänge durchgeführt werden:

Wahl der Menüsprache

Die Taste drucken, bis die folgende Seite angezeigt wird:

Einstellen Sprache

Zur Bestätigung die Taste drucken. Am Display wird die folgende Seite angezeigt:

Tasten+drucken Sprache Deutsch

Die Taste oder zur Wahl einer der 5 Sprachen zu wahlen: Italienisch, Englisch, Spanisch,

Deutsch und Französisch. Zur Bestätigung die Taste Stücken.

Einstellung der Starttaste

Gemäß der Werkseinstellung wirft das Gerät den Kaffee nur so lange aus, bis die Starttaste (11 Abb. 1) gedrückt bleibt.

Wenn während des Auswurfs einer Portion diese Taste losgelassen wird, bleibt der Motor stehen, das System Goes auf die Pause über und am Display wird die verbleibende Zeit zum Abschluss der Portion sowie die Meldung "MAHLVORGANG" angezeigt. Ferner blinkt die LED der gewählte Portion, um anzuzeigen, dass die ausgeworfene Portion nicht verwollständigt wurde. Nun muss, um die Portion zu verwollständigen, neuerlich mit dem Filterbehälter die Starttaste (11 Abb. 1) so lange gedrückt werden, bis die Portion vollständig ist.

Wenn hingegen, die Portion nicht abgeschlssen werden mochte, muss nur eine der Dosiertasten

oder gedrückt werden, um die laufende Portion auf Null zu stellen und damit das

System wieder in die Position BEREIT zurückkehrt.

Es ist möglich, diese Funktion zu ändern, indem die Starttaste (11 Abb. 1) auf die Impulsmodalität oder die Modalität “dose with start” programmiert wird. Mit der Impulsmodalität beginnt der Kaffeeauswurf mit einem einfen Druck der Starttaste (11 Abb. 1) und endet nur nachdem die zum Auswurf der gewünschten Portion eingestellte Zeit abgelaufen ist. Mit der Modalität “dose with start” wird die Einzelportion mit einem einfen Druck der Starttaste (11 Abb. 1) ausgeworfen oder eine Doppelportion, indem immer die Starttaste zweimal schnell gedrückt wird (11 Abb. 1). Auch in thisem Fall wird der Kaffeeauswurf nur nach dem die zum Auswurf der gewünschten Portion eingestellte Zeit abgelaufen ist, beendet.

Zum Wechsel der Funktion der Starttaste, die Taste drücken, bis die folgende Seite angezeigt wird:

Einstellen

Starttaste

Zur Bestätigung drücken. Am Display wird folgendes angezeigt:

Tasten+- drucken

Impuls OFF

Zum Einstellen der Funktion "Impuls ON", "Impuls OFF" bzw. "dose with start", muss die Taste

oder gedrückt werden.

Lüfter-Modus-Einstellung (nur bei den Modellen E37SL und E37T verfügbar)

Das Gerät wird vom Werk mit einem automatischen Temperatursteuersystem gefelwert, das nur bei Bedarf einen Lüfter einschaltet. Allerdings kann diese Einstellung geändert und im Dauerbetrieb benutzt werden.

Zum Zugriff auf das Einstellungsmenu, die Taste 3 Sekunden lang drucken. Danach die Taste

oder drucken bis die folgende Seite angezeigt wird:

Lüfter
einstellen

Zur Bestätigung drücken. Am Display wird folgenden angezeigt:

Tasten+- drucken Thermische Kont.

Zum Einstellen der Funktion "Thermische Kontrolle" oder "Dauerlüftung" muss die Taste oder gedrückt werden. Zur Bestätigung die Taste SET drücken. Verlassen Sie das Einstellungsmenu.

Einstellung der Extrapolion

Zum Zugriff auf das Einstellungsmenu, die Taste 3 Sekunden lang drücken. Danach die Taste oder drücken bis die folgende Seite angezeigt wird:

Extra function
einstellen

Zur Bestätigung drücken. Am Display wird folgenden angezeigt:

Tasten+- drucken extra Port. OFF

oder

Tasten+drucken extra Port. ON

Durch Drücken der oder Taste können sie die Funktion "Extrapolion" aktivieren/deaktivieren.

Wenn die Extrapolion aktiv ist, bleibt die entsprchende LED (siehe Abb. 3) an.

Zur Bestätigung die Taste SET drücken. Verlassen Sie das Einstellungsmenu.

Verlassen des Einstellungsmenus

Zum Verlassen des Einstellungenmenüs und zur Rückkehr auf den Zustand "BEREIT", muss die Taste sechs Mal gedrückt werden, bis folgende Seite angezeigt wird:

Verlassen

Zur Bestätigung drucken.

EINSTELLUNG FILTERBEHÄLTERHALTER

Die Filterbehälterhalter wurde zum Einsatz mit verschiedene Filterbehälter, die in den meisten, handelsüblichen Kaffeemaschinen vorhanden sind, entworfen.

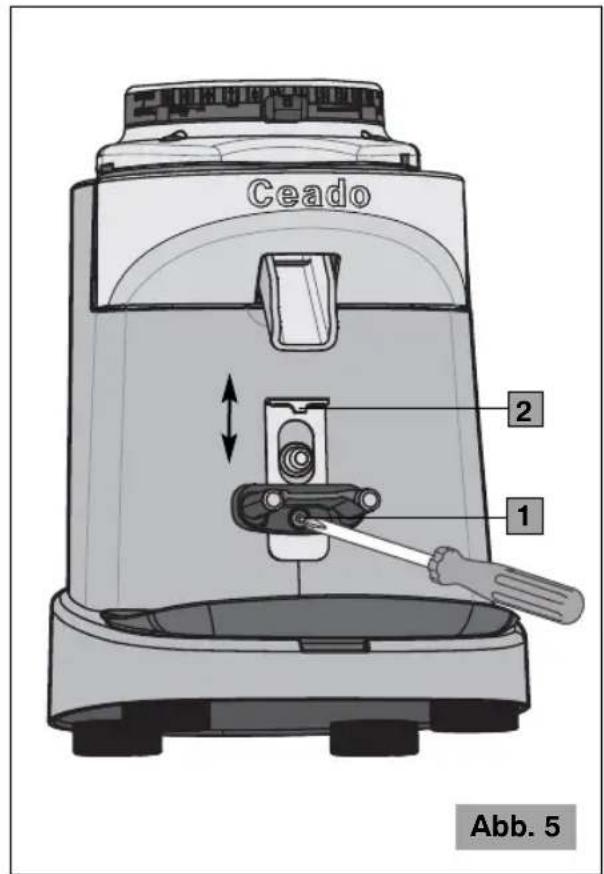

Mit einem Kreuzschlitzschraubenzieher mittlerer Groß, die Einstellschraube (1 Abb. 5) lockern, den Filterbehälter am Halter (2 Abb. 5) positionieren, ihre Höhe einstellen und dann die Schraube neuerlich anziehen.

Die optimale Einstellung stützt den Filterbehälter in einer perfekt horizontalen Position.

WARNING UND TIPPS

Niemals ohne den Kaffeebohnenbehälter oder mit dem Kaffeebohnenbehälter ohne Kaffeebohnenbehälterdeckel arbeiten.

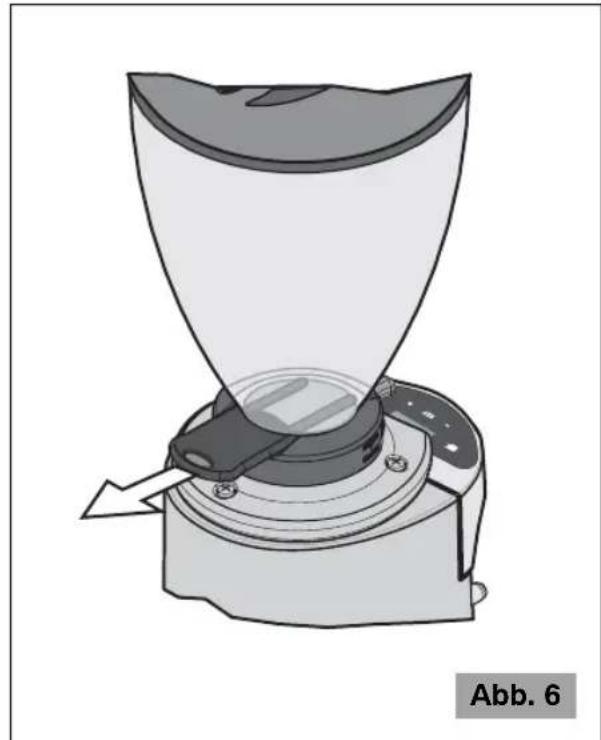

Vergewissern Sie sich, dass der Kaffeebohnenbehälterverschluss des Kaffeebohnenbehalters vollständig bis zum Anschlag offen ist (letztes Einrasten) (siehe Abb. 6).

Die Kaffeemühle nicht zu lange ohne Kaffeebohnen im Behälter laufen setzen. Sollte dies geschehen, konnte der Motorschutz ausgelöst werden. In dieser Falle muss die zur Rückstellung notwendige Zeit abgewartet werden, bevor mit dem Kaffeemahlen fortgeschritten werden kann.

Aus diesen Grund darf die Kaffeeverpackung nicht im Kaffeebohnenbehalter eingefuhrt werden, daß diese eine Kontrolle der verbliebenen Kaffeebohnenmenge verhindert.

Wenn die Kaffeemühle aufgrund eines geschlossenen Betriebes langere Zeit nicht eingesetzt wird, wird immer empfohlen, diese mit dem Hauptschalter auszuschalten.

Der Kaffeebohnenbehälterarf nur Kaffeebohnen und nicht mit schon gemahlenem Kaffee oder anderen Substanzen gefüllt werden.

SICHERHEITSGITTER E37K

Die Espresso-Kaffeemühle Modell E37K verfügt auch über ein herausnehmbares Sicherheitsgitter (23 Abb. 1b) im Inneren des Kaffeebohnenbehalters.

Bevor die Kaffeemühle in Betrieb genommen wird, muss das Sicherheitsgitter in den Kaffeebohnenbehälter eingesetzt werden, undzar so, dass der Magnet sensor (24 Abb. 1b) des Gitters genau an das obere Ende der Sicherheitsstange passt (25 Abb. 1b).

Anmerkung: Die Kaffeemühle startet nicht, bevor das Sicherheitsgitter nicht ordnungsgemäß eingesetzt ist.

Jeder Versuch, das Sicherheitssystem zu umgehen und die Kaffeemühle ohne Sicherheitsgitter zu benutzen, kann zu Verletzungen oder Schäden an dem Gerät führen.

REINIGUNG

Ein immer gut gereinigtes und ordentliches Gerät garantiert eine optimale Qualität des Produktes und eine langere Lebensdauer des Gerätes selbst.

Die Reinigungsrarbeiten müssen von Personen mit Kenntnissen und praktischen Erfahrungen des Geräts vorgenommen werden.

Am Ende{jedesArbeitstagesdie externen und mit Kaffeeverschmutzten Oberflächen(Untersatz, Auflage,Auswurföffnung usw.)reinigen.Das Gerat muss mindestensomal proWoche grundlich gereinigt werden.

Vor Reinigung muss der Stecker des Geräts immer vom Stromstecker getrennt werden.

Zur Reinigung des Untersatzes und der Auflage, diese mit Wasser bzw. Alkohol befeuchten. Mit einem trockenen Tuch trocknen.

Niemals unter einem Wasserstrahl reinigen und das Gerät ins Wasser tauchen.

Nach Entfernung des Kaffeebohnenbehalters, kann dieser mit warmen Wasser und Neutralseife gewaschen werden. Danach sorgfältig trocknen.

Für schwer zugängliche Bereiche eine Bürste oder Pinsel (Abb. 7) zur Reinigung benützen und für die anderen Oberflächen ein trockenes Tuch.

Abb. 7

WARTUNG

Die Wartungarf nur von einem technisch ausgebildeten Personal vorgenommen werden.

Die Wartung der mechanischen und elektrischen Teile des Geräts ist notwendig, um die Merkmale wie Sicherheit und Leistungsfähigkeit, die these Gerät kennzeichnen, beizubehalten. Zum Wechsel evtl. Teile müssen immer Originalersatzteile benutzt werden.

Die Mahlscheiben unterliegen normalem Verschleit und es wird daher empfohlen, diese ca. alle 400 kg Kaffee bei den Modellen E37J und E37R, 600 kg bei den Modellen E37S und E37SL, 1000 kg beim Modell E37K und 4000 kg beim Modell E37T zu wechseln. Diese Mengenangabe kann je nach Art des benutzten Kaffees und Rostungsgrad variieren.

Die Leistungsfähigkeit der Mahlscheiben ist sehr wichtig, um die Mahlqualität der Bohnengröbe und Temperatur bei Austritt des gemahlenen Produkts zu gewährleisten. Diese Parameter können den Erfolg eines gutekaffees bemerkenswert beeinflussen.

STÖRUNGEN UND ABHILFEN

(Siehe Tabelle der)nachstenSeite)

Bei Betriebsstorungen, Defekten des Gerätes oder bei Beschädigungen, die auf das Herunterfallen des Gerätes zurückzuführen sind, sollt den Stecker aus der Steckdoseziehen.

Sollte man den Schaden nicht beseitigen konnen, indem man die Anleitungen der folgenden Tabelle befolgt, sich an einen zugelassenen Kundenservice wenden.

Nur kompetente Spezialisten)durfen Eingriffe und Wartungen am Gerat vornehmen.

Bei nicht korrekt bzw. von nicht zugelassenem Personal durchgeführten Reparaturen wird jeder Haftung für eventuelle Schäden abgelehtn. In solchen Fälle erlischt die Garantie.

Problem	Lösung
Das Gerätschaltet sich nicht ein.	· Kontrollieren, dass der Stecker eingesteckt wurde. · Kontrollieren, dass der Wandschutzschalter eingeschalten ist. · Kontrollieren, dass sich der Schalter des Geräts auf ON befindet. · Wenn das Problem nach einer längeren, starken Einsatzzeit bzw. nach einer Überbelastung auftritt, konnte der Motor unter Überlastschutz stehen! Mindestens 20 Minuten abwarten, dann nochmals probieren. Die Wartezeit kann herabgesetzt werden, wenn das Gerät an einem frischen Ort aufgestellt wird.
Die Bohnengröße ist nicht gleichmäßig.	· Einige Sekunden lang sehr grob mahlen, dann die korrekte Einstellung wieder herstellen. · Den technischen Kundendienst zur Kontrolle/ zum Mahlscheibenwechsel kontaktieren.
Der Kaffee tritt nicht korrekt aus der Auswurföffnung aus.	· Kontrollieren, dass die Auswurföffnung frei ist.
Der Motor ist blockiert.	· Wenn sich aufgrund einer falschen Mahleinstellung bzw. bei Anwesenheit eines Fremdkörpers in den Mahlscheiben der Motor blockieren sollen, muss die Korngröbe bis aufs Maximum erweitert werden, indem der entsprechende Einstellhebel/Knopf (4 Abb. 1a / 7 Abb. 1) im Uhrzeigersinn betätig wird. Andernfalls muss das Gerät ausgeschaltet, der Stecker von der Steckdose halten und ein technisch ausgebildetes Personal zu Rate gezogen werden.
Die Kaffeemühle startet nicht (nur Modell E37K).	· Den korrekten Sitz des Sicherheitsgitters überprüfen.

ENTSORGUNG

Korrekte Entsorgung thesees Products (Elektromull)

(Gemäß der europäischen Richtlinie 2012/19/EU und nachfolgenden Aktualisierungen, in Ländern der Europäischen Union und anderen Ländern mit einem getrennten Sammelsystem anzuwenden)

Dieses Produkt wurde aus hochwertigen Materialien und Teilen hergestellt, die für das Recycling tauglich sind und wiederverwendet werden können.

Das Produkt darf dazu am Ende seiner Lebensdauer nicht über den normalen Hausmull entsorgt werden, sondern muss an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Nebenstehendes Symbol am Produkt, in der Bedienungsanleitung oder auf der Verpackung weist daraufhin.

Bitte informieren Sie sich über die örtlichen Sammelstellen bei ihrer Gemeindeverwaltung.

GARANTIEBEDINGUNGEN

Bei diesen Produkt wird für Material- oder Konstruktsfehler garantiert.

Die Garantiezeit kann je nach den örtlichen Gesetzen oder dem gewerblichen Gebrauch des Landes, in welchem das Produkt verkauf wird, variieren. Sichitte mit dem Wiederverkäufe, wo das Produkt erworben wurde, in Verbindung setzen.

Während der Garantiezeit kann das Produkt je nach Ermessen des Herstellers repariert bzw. ausgetauscht werden, ohne dass dadurch zusätzliche Kosten entstehen, dies nur dann, wenn es wie in dieser Gebrauchs- und Wartungsanleitung vorgeschreiben, benutzt wurde.

Solle das Produkt während der Garantiezeit eine Wartung bzw. Reparatur erfordern, sichitte zwecks Speditionsanleitungen mit dem Wiederverkaufer in Verbindung setzen. Das Produkt muss in seiner Originalverpackung bzw. in einer geeigneten Verpackung zum Versand gebracht werden.

These Garantie gilt nicht bei Missbrauch, unsachgemäßem Einsatz bzw. nicht zugelassenen Reparaturen. These Garantie gilt nicht für Bauteile die, wie z. B. die Mahlscheiben, Verschleiberscheinungen ausgesetzt sind.

Die Garantie beschrankt sich auf die Reparatur- bzw. Ersatzkosten des Produktes bzw. seiner defekten Teile bzw. einen Betrag, der mit dem Kaufpreis identisch ist. Weitere Schadensersatzanfragen sind ausgeschlossen.

Wenn die o.g. Anleitungen nicht befolgt werden, verfällt die Garantie und der Hersteller wird von jeder Haftung befreit.

Da diese Anleitungen nicht alle möglichen Verwendungsmöglichkeiten decken können, muss man beim Gebrauch des Gerätes Verantwortung walten halten.

MOLINILLO DE CAFÉ E37J, E37R, E37S, E37SL, E37T y E37K

Componentes principales (Fig. 1, Fig. 1a/b, Fig. 2, Fig. 3)
