BEDIENUNGSANLEITUNG CPPS32042 VOLTCRAFT

D BEDIENUNGSANLEITUNG SEITE 2 - 35

CPPS-320-42

AUTOMATIC LABORATORY POWER SUPPLY

GB OPERATING INSTRUCTIONS PAGE 36 - 68

CPPS-320-42 ALIMENTATION EN ÉNERGIE POUR LABORATOIRE AUTOMATIQUE

F MODE D'EMPLOI PAGE 69 - 102

CPPS-320-42

AUTOMATISCH LABTRANSFORMATOR

Best.-Nr. / Item no. /

N° de commande / Bestelnr.:

1367575 CPPS-320-42, 0 - 42 V/DC, 0 - 20 A

1367576 CPPS-320-84, 0 - 84 V/DC, 0 - 10 A

CE

VERSION 08/15

Seite

1. Einführung 4
2. Bestimmungsgemäße Verwendung....5
3. Lieferumfang....6
4. Symbol-Erklärung 6
5. Sicherheitshinweise 7

a) Personen/Produkt....7
b) Sonstiges....9

1. Bedienelemente....10
2. Inbetriebnahme....11

a) Anschluss des Netzkabels....11
b) Aufstellen des Gerätes....11
c) Allgemeine Informationen....11

1. Normalbetrieb 13

a) Strombegrenzung einstellen....13
b) Ausgangsspannung einstellen....13
c) Anschluss eines Verbrauchers....14

1. Funktionstasten 15

a) Tastensperrfunktion 15
b) Manueller Ausgang EIN/AUS 15
c) Einstellbares Amperemeter/Wattmeter 15

1. Speicherplatzbetrieb „Preset“ 16
2. V / t -Funktion 17

a) Voreinstellung der DC-Spannungsquelle....17
b) Einstellung der V/ t -Werte....17

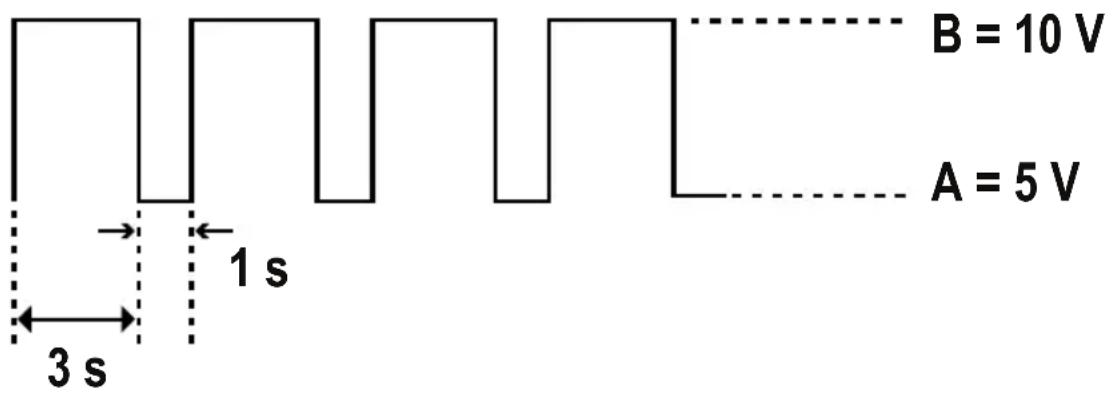

1. Funktion a/b/c und Kurvengenerator .... 19
2. Fernsteuerbetrieb „Remote Ctrl“ 21

a) Vorbereitung des Fernsteueranschlusses 21
b) Steuerung über externe Spannungsquelle 22
c) Steuerung über einen regelbaren Widerstand (Poti) 23

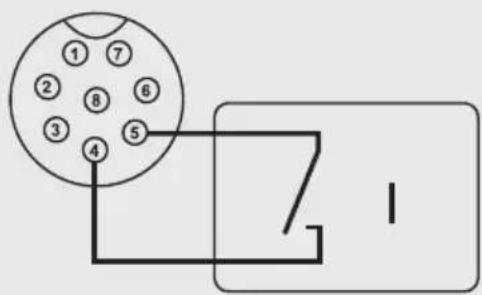

d) Ausgang fernsteuern (Ein/Aus) 23

1. Rücksetzen auf Werkseinstellung....24

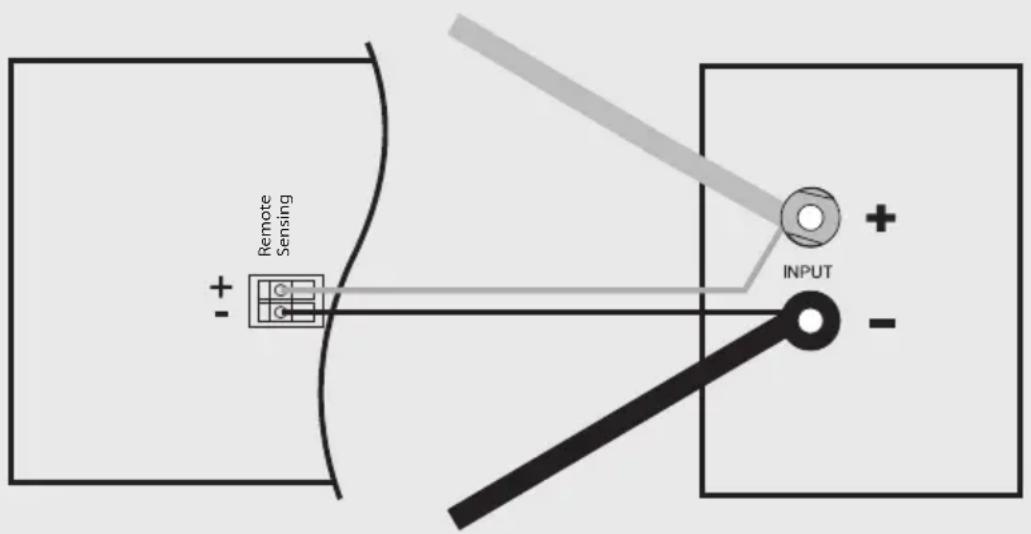

2. Sense-Funktion....25
3. Software installieren .... 26

Seite

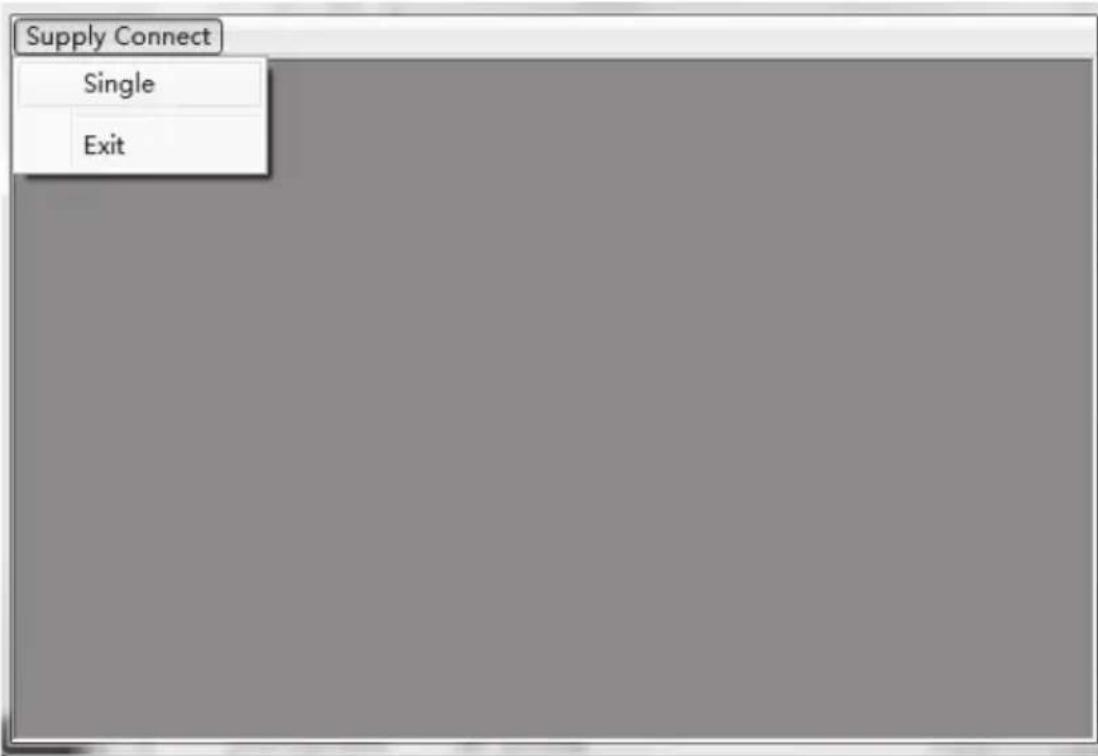

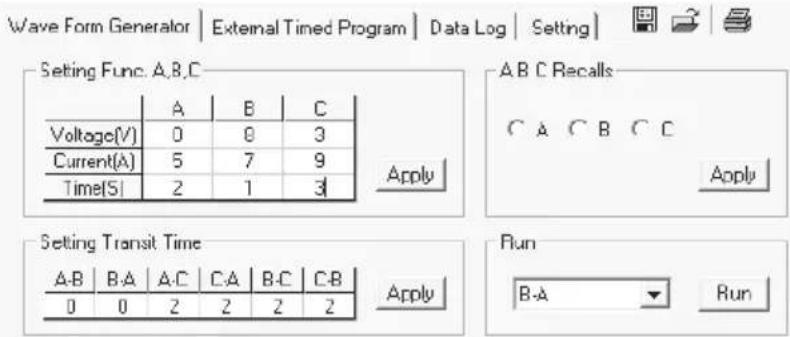

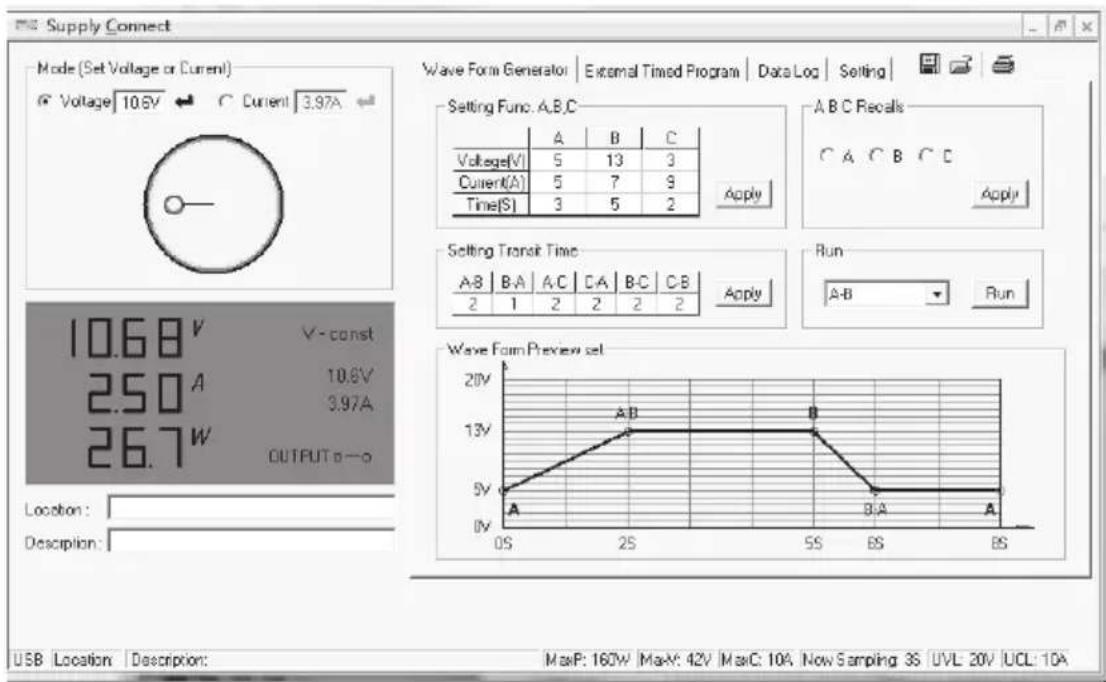

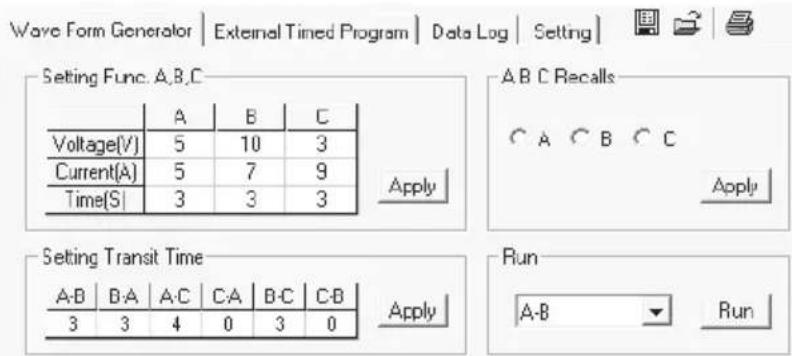

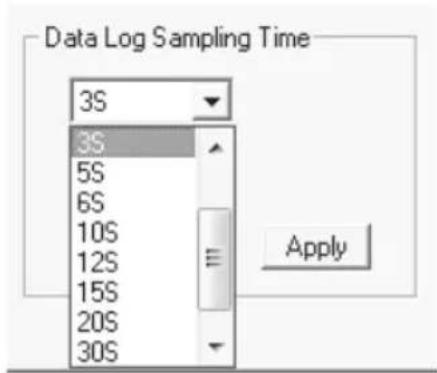

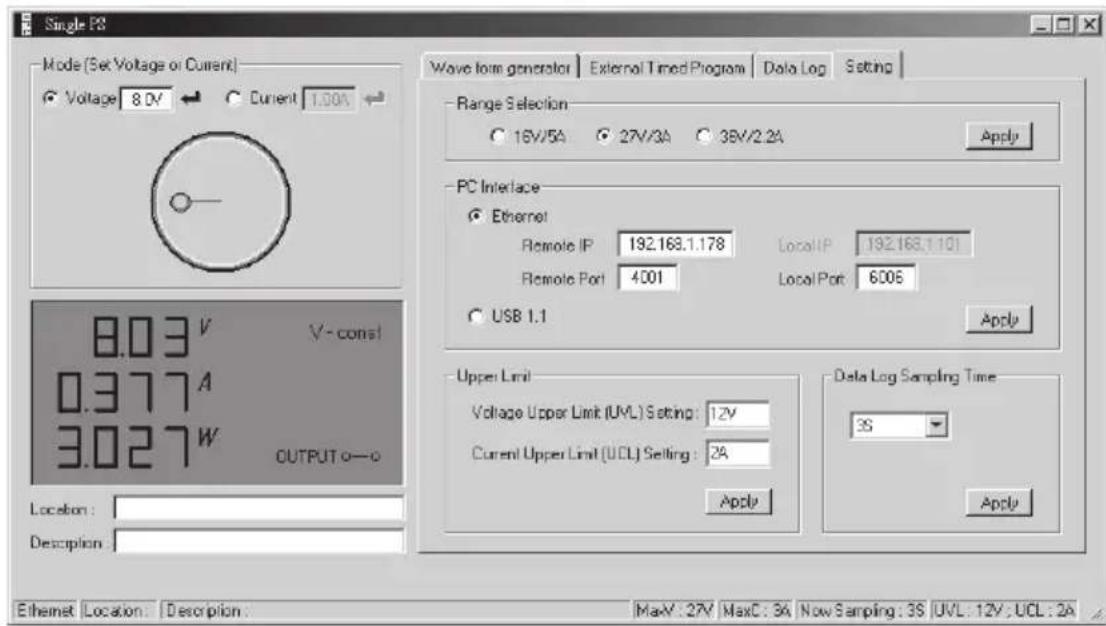

1. Steuerung mit PC-Software 26

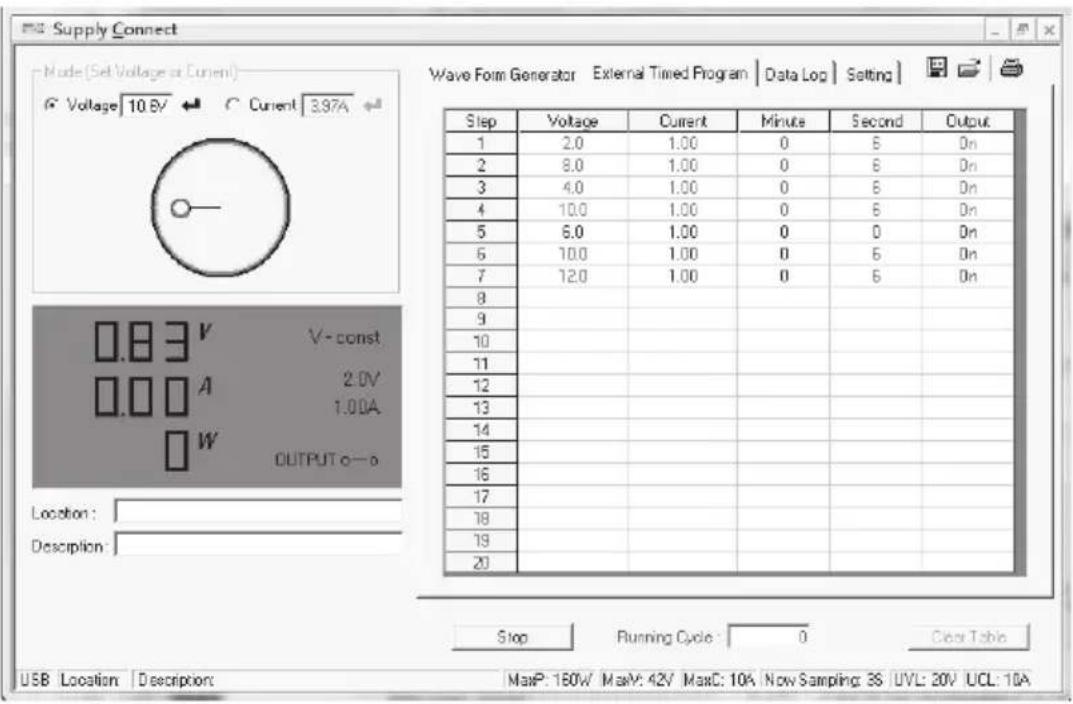

Extern zeitlich gesteuerte Programmierung....30

1. Schutzeinrichtungen 31

a) Überspannungsabschaltung....31
b) Übertemperaturabschaltung....31
c) Übertemperaturabschaltung....31

1. Wartung und Pflege 32

a) Allgemein....32
b) Netzsicherung wechseln....32

1. Behebung von Störungen....33

2. Konformitätserklärung (DOC) 34

3. Entsorgung 34

4. Technische Daten 35

1. EINFÜHRUNG

Sehr geehrte Kundin, sehr geehrter Kunde,

mit dem Kauf eines Voltcraft®-Produktes haben Sie eine sehr gute Entscheidung getroffen, für die wir Ihnen danken.

Voltcraft® - Dieser Name steht auf dem Gebiet der Mess-, Lade- sowie Netztechnik für überdurchschnittliche Qualitätsprodukte, die sich durch fachliche Kompetenz, außergewöhnliche Leistungsfähigkeit und permanente Innovation auszeichnen.

Vom ambitionierten Hobby-Elektroniker bis hin zum professionellen Anwender haben Sie mit einem Produkt der Voltcraft® - Markenfamilie selbst für die anspruchsvollsten Aufgaben immer die optimale Lösung zur Hand. Und das Besondere: Die ausgereifte Technik und die zuver-lässige Qualität unserer Voltcraft®-Produkte bieten wir Ihnen mit einem fast unschlagbar günstigen Preis-/Leistungsverhältnis an. Darum schaffen wir die Basis für eine lange, gute und auch erfolgreiche Zusammenarbeit.

Wir wünschen Ihnen nun viel Spaß mit Ihrem neuen Voltcraft®-Produkt!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei technischen Fragen wenden Sie sich bitte an:

Deutschland: www.conrad.de/kontakt

Österreich: www.conrad.at

Schweiz: www.conrad.ch

www.biz-conrad.ch

2. BESTIMMUNGSGEMÄSSE VERWENDUNG

Das Labornetzgerät dient als DC-Spannungsquelle zum Betrieb von Kleinspannungsverbrauchern. Der einstellbare Ausgang an der Vorderseite kann bis zur vollen Nennstromstärke belastet werden. Der Ausgang ist gegen Überlastung geschützt. Bei der Reihenschaltung der Ausgänge mehrerer Netzgeräte können berührungsgefährliche Spannungen >75 V/DC erzeugt werden. Ab dieser Spannung müssen aus Sicherheitsgründen schutzisolierte Leitungen/Messkabel zum Einsatz kommen. Dies gilt analog für die Verwendung eines einzelnen Netzteils mit der Best.-Nr. 1367576, da dieses eine Ausgangsspannung von bis zu 84 V/DC bietet. Der Anschluss erfolgt über 4 mm Sicherheits-Buchsen.

Es müssen ausreichend dimensionierte Anschlusskabel verwendet werden. Ein zu geringer Leiterquerschnitt kann zur Überhitzung und zum Brand führen.

Die Ausgangsdaten der Labornetzgeräte sind wie folgt:

Typ Ausgangsspannung Ausgangsstrom
CPPS-320-42 0 - 42 V/DC 0 - 20 A
CPPS-320-84 0 - 84 V/DC 0 - 10 A

Die Einstellung für Spannung und Strom erfolgt stufenlos über digitale Drehregler mit Grob- und Feineinstellung, um eine schnelle und präzise Werteinstellung zu ermöglichen. Die Werte werden im übersichtlichen Display angezeigt.

Das Netzgerät ist fernsteuerbar. Über eine externe Spannung (0 - 5 V/DC) oder über ein externes Potentiometer (5 kOhm) kann die Ausgangsspannung und der Ausgangsstrom eingestellt werden. Der DC-Ausgang ist über einen Schaltkontakt ein- und ausschaltbar.

Drei frei programmierbare Speicherplätze können mit unterschiedlichen Festspannungen und Strombegrenzungen belegt werden.

Mit der im Lieferumfang enthaltenen Software und dem USB-Anschluss kann die Stromversorgung zum Betrieb von zyklischen Arbeitsabläufen über einen PC gesteuert werden. Bis zu 20 programmierbare Spannungs- und Strom-Sets mit unterschiedlicher Zeitdauer können für den Betrieb programmiert werden. Die zyklischen Arbeitsabläufe können bis zu 999-mal wiederholt werden.

Das Gerät ist überlast- und kurzschlussfest und beinhaltet eine Sicherheits-Temperaturabschaltung. Das Labornetzgerät ist in Schutzklasse I aufgebaut. Es ist nur für den Anschluss an Schutzkontaktsteckdosen mit Schutzerdung und einer haushaltsüblichen Wechselspannung von 100 - 240 V/AC zugelassen.

Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie zum Beispiel Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.

Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.

3. LIEFERUMFANG

• Labor-Netzgerät
- Netzkabel
- USB-Kabel
- Software-CD
• Stecker für Remote-Anschluss
- Bedienungsanleitung

4. SYMBOL-ERKLÄRUNG

Dieses Symbol wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch elektrischen Schlag.

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Das „Pfeil“-Symbol ist zu finden wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Nur zur Verwendung in trockenen Innenbereichen.

Dieses Gerät ist CE-konform und erfüllt die erforderlichen nationalen und europäischen Richtlinien.

Schutzleiteranschluss; diese Schraube darf nicht gelöst werden.

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die

Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

a) Personen/Produkt

- Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.

- Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

- Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

• sichtbare Schäden aufweist,
• nicht mehr ordnungsgemäß funktioniert,

- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird.

- Produkte, die an Netzspannung betrieben werden, gehören nicht in Kinderhände.

• Lassen Sie deshalb beim Betrieb des Produkts in Anwesenheit von Kindern besondere Vorsicht walten. Diese könnten versuchen, Gegenstände durch Gehäuseöffnungen in das Gerät zu stecken. Es besteht die Gefahr eines lebensgefährlichen elektrischen Schlags!
• Gießen Sie nie Flüssigkeiten über elektrischen Geräten aus und stellen Sie keine mit Flüssigkeit gefüllten Gegenstände (z.B. Vasen) darauf ab bzw. in deren Nähe. Es besteht höchste Gefahr eines Brandes oder lebensgefährlichen elektrischen Schlags.
• Betreiben Sie das Produkt nur in trockenen Innenräumen. Es darf nicht feucht oder nass werden. Ansonsten besteht Lebensgefahr durch einen elektrischen Schlag!
• In Schulen, Ausbildungsstätten, Hobby- und Selbsthilfewerkstätten muss der Umgang mit elektrischen Geräten durch geschultes Personal überwacht werden.
• Beachten Sie in gewerblichen Einrichtungen die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel.
• Beim Öffnen von Abdeckungen oder Entfernen von Teilen können spannungsführende Teile freigelegt werden. Trennen Sie deshalb vor einer Wartung oder Instandsetzung das Produkt von allen Spannungsquellen. Kondensatoren im Gerät können noch geladen sein, selbst wenn es von allen Spannungsquellen getrennt wurde.

- Verlegen Sie Kabel immer so, dass niemand über diese stolpern oder an ihnen hängen bleiben kann. Es besteht Verletzungsgefahr.

• Tragen Sie während der Arbeit mit Netzteilen keine metallenen und leitenden Schmuckketten, Armreifen, Ringe usw. Verbinden Sie Netzteile unter keinen Umständen mit Menschen oder Tieren.
• Überprüfen Sie vor jedem Einsatz das Produkt auf Beschädigung(en). Falls Sie Beschädigungen feststellen, verwenden Sie das Produkt nicht mehr. Trennen Sie es von der Netzspannung und ziehen Sie den Netzstecker aus der Netzsteckdose. Bringen Sie das Produkt danach in eine Fachwerkstatt.

- Verwenden Sie als Spannungsquelle ausschließlich eine ordnungsgemäße Netzsteckdose (100 - 240 V/AC, 50/60 Hz) des öffentlichen Versorgungsnetzes.

• Die Netzsteckdose muss sich in der Nähe des Geräts befinden und leicht zugänglich sein.
• Sollte die Netzleitung Beschädigungen aufweisen, so berühren Sie sie nicht. Schalten Sie zuerst die zugehörige Netzsteckdose stromlos (z.B. über den zugehörigen Sicherungsautomaten) und ziehen Sie danach den Netzstecker vorsichtig aus der Netzsteckdose. Betreiben Sie das Produkt auf keinen Fall mit beschädigter Netzleitung.

Ersetzen Sie eine beschädigte Netzleitung mit einer baugleichen neuen Netzleitung.

• Netzstecker dürfen nie mit nassen Händen ein- oder ausgesteckt werden.
• Ziehen Sie den Netzstecker nicht am Kabel aus der Netzsteckdose!
• Unter folgenden Bedingungen muss der Netzstecker aus der Steckdose gezogen werden:

- vor dem Reinigen des Produkts

- bei Gewitter

- wenn das Produkt über einen längeren Zeitraum nicht verwendet wird.

• Achten Sie während des Betriebs auf eine ausreichende Belüftung des Produkts. Decken Sie die Belüftungsöffnungen nicht durch Zeitschriften, Decken, Vorhänge o.ä. ab. Halten Sie einen Mindestabstand von 15 cm zu anderen Gegenständen ein.
• Stellen Sie sicher, dass beim Aufstellen die Kabel nicht gequetscht, geknickt oder durch scharfe Kanten beschädigt werden.
• Es dürfen sich keine Geräte mit starken elektrischen oder magnetischen Feldern, wie z.B. Transforma- toren, Motoren, schnurlose Telefone, Funkgeräte usw. in direkter Nähe zum Produkt befinden, da diese das Produkt beeinflussen können.
• Betreiben Sie das Produkt nicht an Orten oder in Räumen, die ungünstige Umgebungsbedingungen aufweisen. Dies kann zur Beschädigung der empfindlichen Elektronik im Inneren des Produkts führen und ist mit lebensbedrohenden Gefahren verbunden. Ungünstige Umgebungsbedingungen sind:

- Hohe Luftfeuchtigkeit (> 80% relativ, Kondensation)

- Feuchtigkeit, Staub, brennbare Gase, Lösungsmitteldämpfe, Benzin

- Hohe Umgebungstemperatur (> ca. +50 °C)

- Elektromagnetische Felder (Motoren, Transformatoren usw.) oder elektrostatische Felder

- Das Gerät sollte nicht sofort nach einem Wechsel von kalter zu warmer Umgebung angeschlossen werden. Kondenswasser könnte zu Schäden am Gerät führen. Warten Sie, bis sich das Gerät der neuen Umgebungstemperatur angepasst hat.

onstiges

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.

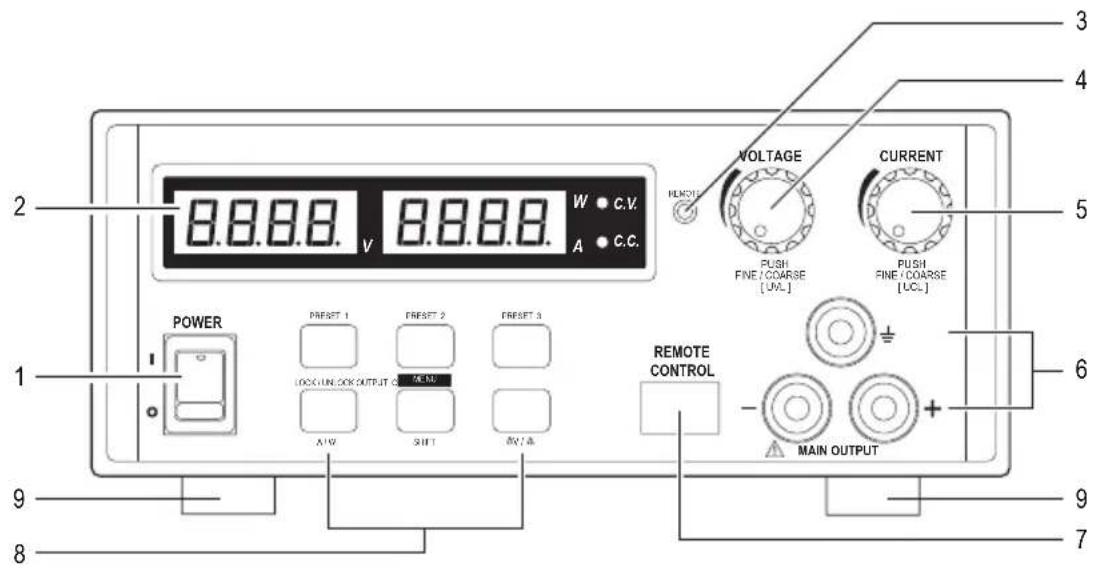

6. BEDIENELEMENTE

2 8.8.8. V 8.8.8. W C.V. A C.C. POWER PREF 1 PREF 2 PREF 3 LOCK UN LOCK OUTPUT C M N A W SHT A W A VOLTAGE CURRENT PUSH FINE / COARSE [ UCL ] PUSH FINE / COARSE [ UCL ] REMOTE CONTROL MAIN OUTPUT 3 4 5 6 9 7 8

1 Ein-/Ausschalter POWER
2 Messanzeigeelement mit Anzeige für C.V. (Konstantspannung) und C.C. (Konstantstrom)
3 LED-Fernbedienungsanzeige (Fernbedienung / USB-Modus)
4 Einstellregler VOLTAGE (Ausgangsspannung)
5 Einstellregler CURRENT (Ausgangsstrom)
6 Anschlussbuchsen MAIN OUTPUT (max. 20 A bei CPPS-320-42, max. 10 A bei CPPS-320-84)
7 USB-Anschluss

(für den Anschluss an einen Computer, für den zyklischen Betrieb mit programmierbarer Spannung, Strom, Zeit und Zeitzyklus)

8 Beleuchtete Funktionstasten (Tasten PRESET 1, 2, 3, Taste LOCK/UNLOCK (Taste A/W-Messung), Taste MENU (Taste SHIFT), Taste OUTPUT ON/OFF (Taste ΔV/Δt))
9 Ausklappbare Standfüße

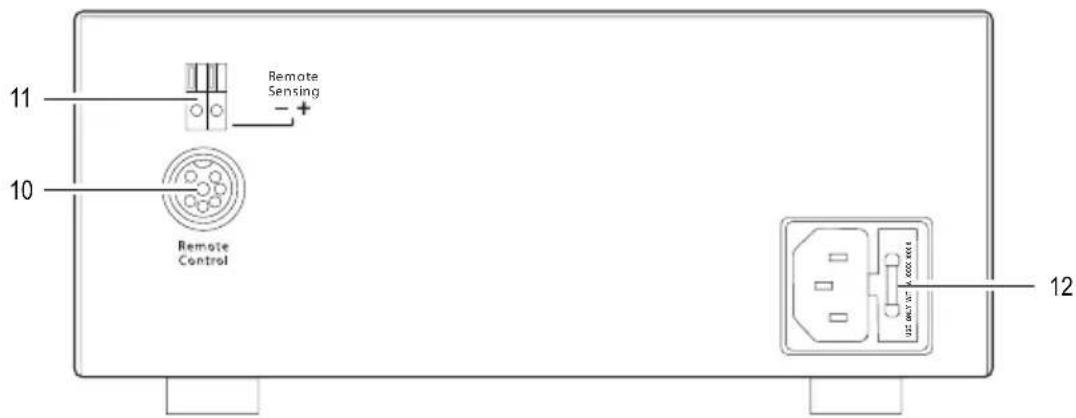

Remote Sensing + 11 10 Remote Control 12

10 Fernsteuerungsanschluss Remote Control
11 Anschlussbuchsen Remote Sensing
12 Kaltgeräteanschluss und Netzsicherung

Das Labornetzgerät ist kein Ladegerät. Verwenden Sie zum Laden von Akkus geeignete Ladegeräte mit entsprechender Ladeabschaltung.

Bei längerem Betrieb mit Nennlast wird die Gehäuseoberfläche warm. Achtung! Mögliche Verbrennungsgefahr! Achten Sie daher unbedingt auf eine ausreichende Belüftung des Netzgerätes und betreiben Sie es niemals teilweise oder ganz abgedeckt, um eventuelle Schäden zu vermeiden.

Achten Sie beim Anschluss eines Verbrauchers unbedingt darauf, dass dieser im nicht eingeschalteten Zustand angeschlossen wird. Ein eingeschalteter Verbraucher kann beim Anschluss an die Ausgangsbuchsen des Netzgerätes zu einer Funkenbildung führen, welche wiederum die Buchsen bzw. die angeschlossenen Leitungen und/oder deren Klemmen beschädigen können.

Wenn Sie Ihr Netzgerät nicht benötigen, schalten Sie es aus und trennen es vom Netz. Die Anzeigen bleiben nach dem Ausschalten noch einige Sekunden an, um die internen Kondensatoren zu entladen und die zuletzt eingestellten Parameter abzuspeichern. Auf einen ausreichenden Leiterquerschnitt der DC-Anschlussleitungen ist unbedingt zu achten, da eine Überlastung zum Leitungsbrand führen kann.

a) Anschluss des Netzkabels

1. Verbinden Sie das beiliegende Schutzkontakt-Netzkabel mit dem Kaltgeräteanschluss (12) am Netzgerät. Achten Sie auf festen Sitz.
2. Verbinden Sie das Netzkabel mit einer Schutzkontakt-Steckdose mit Schutzerdung. Die Gesamtlänge des Netzkabels bis zur Steckdose darf 3 m nicht überschreiten.

b) Aufstellen des Gerätes

Stellen Sie das Labornetzgerät auf eine stabile, ebene und unempfindliche Oberfläche ab. Achten Sie darauf, dass die Lüftungsschlitze im Gehäuse nicht verdeckt werden.

c) Allgemeine Informationen

Das Labornetzgerät ist mikroprozessorgesteuert und wird über zwei digitale Einstellregler (Inkrementalgeber ohne Endposition) mit Tastfunktion bedient. Dies ermöglicht die Fein- und Grobregelung über einen Regler.

Nach dem Einschalten erfolgt ein Systemcheck. In den beiden Anzeigen wird der Teststatus angezeigt. Die Anzeigereihenfolge ist wie folgt:

Anzeige des aktuellen Softwarestandes.

Segmenttest, ob die Anzeige mit allen Einzelsegmenten funktioniert. Nach diesem Schritt wird in die normale Betriebsanzeige umgeschaltet.

Das Netzgerät ermöglicht den Betrieb in drei Modi. Folgende Modi sind möglich:

Normal Normalbetrieb: Die Einstellung von Spannung und Strom erfolgt an der Vorderseite.
Preset	Speicherplatzbetrieb: Im Gerät können drei Festspannungen eingespeichert und über diese Preset-Funktion direkt angewählt werden. Die Wahl des Speicherplatzes erfolgt über die Auswahltasten PRESET 1, 2, 3 (8) und Einstellungen über die Einstellregler (4, 5).
Remote Ctrl	Fernsteuerbetrieb: Das Netzgerät kann über eine externe Spannung oder ein externes Poti ferngesteuert werden. Die Ferneinstellung kann für Spannung und Strom erfolgen. Die vorderen Einstellregler sind inaktiv, können aber über die Taste LOCK/UNLOCK (8) aktiviert bzw. wieder deaktiviert werden.

Die einzelnen Betriebsmodi werden Ihnen in den folgenden Kapiteln genauer beschrieben.

Im Normalbetrieb lässt sich das Netzgerät über die vorderen Einstellregler bedienen. Entfernen Sie angeschlossene Verbraucher vom Ausgang (6).

Schalten Sie das Netzgerät über den Ein-/Ausschalter POWER (1) ein.

Die Anzeige (2) leuchtet und nach einem kurzen Selbsttest erscheint die Spannungs- und Stromanzeige.

Stellen Sie vor jeder Spannungseinstellung erst die Strombegrenzung ein. Ein zu hoher Stromwert kann Ihre Anschlussleitungen beschädigen, ein zu niedriger Stromwert (<1 A) kann die Ausgangsspannung begrenzen.

a) Strombegrenzung einstellen

Die Begrenzung des Ausgangsstromes ist ein Schutzmechanismus, um den Verbraucher oder die Anschlussleitungen zu schützen. Die Strombegrenzung kann ohne Kurzschluss am Ausgang voreingestellt werden. Das Netzgerät liefert dann maximal den voreingestellten Strom.

1. Entfernen Sie angeschlossene Verbraucher vom Netzgerät.
2. Schalten Sie das Netzgerät über den Ein-/Ausschalter POWER (1) ein. Die Anzeige (2) leuchtet und nach einem kurzen Selbsttest erscheint die Spannungs- und Stromanzeige.
3. Stellen Sie die Strombegrenzung am Einstellregler CURRENT (5) entsprechend Ihrer Anwendung ein.
4. Drehen Sie am Regler und es erscheint der Strombegrenzungswert.

Erfolgt innerhalb von 2 Sekunden keine Einstellung, schaltet die Anzeige wieder zur aktuellen Stromanzeige zurück.

1. Zum Einstellen der Strombegrenzung drehen Sie den Einstellregler nach links oder rechts. Dies wird durch eine leicht hellere Ziffer dargestellt. Drücken Sie kurz auf den Einstellregler. Die Dezimalstelle (1,0 oder 0,1) des Einstellbereichs ändert sich bei jedem Drücken. Drehen verändert den Wert.
2. Die Einstellung kann grob (im Einerstellenbereich) oder fein (im Zehntelbereich) erfolgen.
3. Wurde der gewünschte Stromwert eingestellt, schaltet die Anzeige nach ca. 2 Sekunden automatisch in die normale Anzeige zurück.

Wird die voreingestellte Stromstärke im Normalbetrieb erreicht, schaltet das Netzgerät in den Strombegrenzungsmodus und reduziert dabei den Spannungswert. Dieser Betrieb wird mit der roten Statusanzeige C.C. (2) signalisiert.

b) Ausgangsspannung einstellen

Die Ausgangsspannung kann am Einstellregler VOLTAGE (4) eingestellt werden. Die Grob- und Feinregelung erfolgt in gleicher Weise wie bei der Einstellung der Strombegrenzung.

Durch den großen Regelbereich kann es sein, dass die Spannungseinstellung ca. 1-2 Sekunden benötigt, um von einem hohen auf einen niedrigeren Spannungswert zu regeln.

Im normalen Betrieb arbeitet das Gerät im Konstantspannungsmodus. Das heißt, das Netzgerät gibt eine konstante voreingestellte Ausgangsspannung ab. Dieser Betrieb wird mit der grünen Statusanzeige C.V. (2) signalisiert.

c) Anschluss eines Verbrauchers

Achten Sie beim Anschluss eines Verbrauchers darauf, dass dieser ausgeschaltet mit dem Netzgerät verbunden wird. Die max. Stromaufnahme des anzuschließenden Verbrauchers darf die Angaben in den technischen Daten nicht überschreiten.

Bei der Reihenschaltung der Ausgänge mehrerer Netzgeräte können berührungsgefährliche Spannungen (> 75 V/DC) erzeugt werden, welche bei Berührung lebensgefährlich sein können. Ab dieser Spannung darf nur schutzisoliertes Zubehör (Anschlussleitungen, Messleitungen etc.) verwendet werden. Dies gilt analog für die Verwendung eines einzelnen Netzteils mit der Best.-Nr. 1367576, da dieses eine Ausgangsspannung von bis zu 84 V/DC bietet. Die Verwendung metallisch blanker Leitungen und Kontakte ist zu vermeiden. Alle diese blanken Stellen sind durch geeignete, schwer entflammbare Isolierstoffe oder andere Maßnahmen abzudecken und vor direkter Berührung und Kurzschluss zu schützen.

Achten Sie auf einen ausreichenden Leiterquerschnitt für die vorgesehene Stromstärke

1. Entfernen Sie angeschlossene Verbraucher vom Ausgang.
2. Schalten Sie das Netzgerät über den Ein-/Ausschalter POWER (1) ein. Die Anzeige (2) leuchtet und in der Anzeige erscheint die Spannungs- und Stromanzeige.
3. Stellen Sie die Parameter nach Ihren Vorgaben wie im Kapitel „Inbetriebnahme“ beschrieben ein. Kontrollieren Sie nochmals die korrekt eingestellte Ausgangsspannung.
4. Verbinden Sie den Pluspol (+) des Verbrauchers mit der roten Buchse „+“ und den Minuspol (-) mit der schwarzen Buchse „-“ des Ausgangs.

Die grüne Buchse stellt den Erdungsanschluss zur Verfügung

1. Der angeschlossene Verbraucher kann jetzt eingeschaltet werden.

Die Stromaufnahme des angeschlossenen Verbrauchers wird in der Anzeige (2) in Ampere (A) angezeigt.

9. FUNKTIONSTASTEN

Die beleuchteten Funktionstasten (8) können in unterschiedlichen Weisen und Kombinationen genutzt werden.

a) Tastensperrfunktion

1. Drücken Sie die Taste LOCK/UNLOCK, um alle Funktionstasten / Drehregler auf der Gerätevorderseite zu sperren bzw. zu entsperren.
2. Die Taste LOCK/UNLOCK leuchtet auf, wenn alle Funktionstasten / Drehregler auf der Gerätevorderseite gesperrt sind.

b) Manueller Ausgang EIN/AUS

1. Drücken Sie die Taste OUTPUT ON/OFF, um den Ausgang manuell ein-/auszuschalten.
2. Die Taste OUTPUT ON/OFF leuchtet auf, wenn der Ausgang eingeschaltet ist.

c) Einstellbares Amperemeter / Wattmeter

1. Drücken Sie die Taste SHIFT und anschließend die Taste LOCK/UNLOCK, um vom Amperemeter auf Wattmeter zu wechseln.
2. Wenn Sie wieder zurück auf das Amperemeter wechseln wollen, drücken Sie erneut die Taste SHIFT und anschließend die Taste LOCK/UNLOCK.

10. SPEICHERPLATZBETRIEB „PRESET“

Im Gerät können drei Festspannungen inkl. Stromeinstellungen über die Preset-Funktion direkt angewählt werden. Werkseitig sind alle drei Speicherplätze (PRESET 1, 2, 3) voreingestellt.

Speicher Typ	PRESET 1 PRESET 2 PRESET 3
	Spannung Strom	Spannung Strom	Spannung Strom	Maximum
CPPS-320-42 5 V	Maximum 13.8 V	Maximum 20 V	Maximum
CPPS-320-84 5 V	Maximum 13.8 V	Maximum 20 V	Maximum

Achten Sie darauf, dass keine Verbraucher angeschlossen sind.

Der Datenspeicher kann über die mitgelieferte Software eingestellt werden. Beachten Sie hierzu das Kapitel „Steuerung mit PC-Software“

1. Drücken Sie die gewünschte Auswahltaste PRESET 1, 2, 3 (8). Die Taste leuchtet auf und die voreingestellten Werte werden in der Anzeige (2) angezeigt.
2. Sie können die voreingestellten Spannungs- und Stromwerte entsprechend Ihrer Anwendung verändern. Die Ausgangsspannung kann am Einstellregler VOLTAGE (4) und der Ausgangsstrom am Einstellregler CURRENT (5) verändert werden.

Wenn Sie die voreingestellten Spannungs- und Stromwerte verändern, werden diese Werte gespeichert, wenn das Labornetzgerät ausgeschaltet wird. Prüfen Sie immer die eingestellten Werte, bevor Sie einen Verbraucher anschließen.

1. Um die voreingestellten Werte zu prüfen, drücken Sie die Taste SHIFT (8) und anschließend die gewünschte Auswahltaste PRESET 1, 2, 3 (8). Die voreingestellten Werte werden in der Anzeige (2) angezeigt. Nach ca. 2 Sekunden schaltet die Anzeige automatisch in die normale Anzeige zurück.

Um die eingestellten Werte auf die Werkseinstellungen zurückzustellen, lesen Sie Kapitel „Zurücksetzen der eingestellten Werte“

• V a-b zeigt den Spannungsbereich von Level A bis Level B.
• t a-b zeigt die Zeit in Sekunden von Level A bis Level B. Die Laufzeit ist von 0 bis 20 Sekunden einstellbar.

a) Voreinstellung der DC-Spannungsquelle

Es gibt insgesamt drei Spannungsquellen, die voreingestellt werden können. Sie sind mit A, B und C gekennzeichnet.

1. Drücken Sie die Auswahltaste PRESET 1, 2, 3 (8), die entsprechende Taste leuchtet auf.
2. Stellen Sie den gewünschten Spannungswert mit dem Einstellregler VOLTAGE (4) ein.
3. Drücken Sie die entsprechende PRESET-Taste, um den Einstellmodus zu verlassen. Die Taste erlischt.

b) Einstellung der ΔV/Δt-Werte

1. Drücken und halten Sie die Taste MENU (8) für ca. 3 Sekunden gedrückt.
2. Drehen Sie den Einstellregler VOLTAGE (4), bis folgende Anzeige erscheint:

1. Drücken Sie anschließend den Einstellregler VOLTAGE (4), um in den Einstellmodus zu gelangen.
2. Drehen Sie den Einstellregler VOLTAGE (4), bis folgende Anzeige erscheint:

A_b_ v 0000 W ●C.V. A ●C.C.

1. Drehen Sie den Einstellregler VOLTAGE (4), um den gewünschten Spannungsbereich auszuwählen, dessen Transitzeit Sie einstellen möchten.

→ Die Sequenz der verschiedenen Spannungsbereiche lautet:

1. Wenn Sie den gewünschten Spannungsbereich ausgewählt haben, drehen Sie den Einstellregler CURRENT (5), um die Transitzeit einzustellen.

Beispiel:

Sie möchten die Transitzeit zwischen der Spannungsquelle A und B einstellen.

1. Drücken und halten Sie die Taste MENU (8) für ca. 3 Sekunden gedrückt.
2. Drehen Sie den Einstellregler VOLTAGE (4) bis folgende Anzeige erscheint:

1. Drücken Sie anschließend den Einstellregler VOLTAGE (4), um in den Einstellmodus zu gelangen.
2. Drehen Sie den Einstellregler VOLTAGE (4), bis folgende Anzeige erscheint:

A_b_ v 0000 W ●C.V. A ●C.C.

1. Drehen Sie jetzt den Einstellregler CURRENT (5), bis folgende Anzeige erscheint:

A_b_v 0005 W ●C.V. A ●C.C.

1. Drücken Sie den Einstellregler VOLTAGE (4), um die Auswahl zu bestätigen.
2. Die Transitzeit zwischen Spannungsquelle A und B beträgt jetzt 5 Sekunden.
3. Wiederholen Sie Schritte 1 bis 4 für die anderen Spannungsbereiche.

→ Es können Transitzeiten von 0 bis 20 Sekunden eingestellt werden

12. FUNKTION A/B/C UND KURVENGENERATOR

Die Funktion A/B/C bestimmt die Zeitdauer (0 bis 600 Sekunden), die die jeweilige Spannungsquelle A/B/C aktiv bleibt, bevor sie zur nächsten Spannungsquelle übergeht.

Bevor Sie die Funktion A/B/C einstellen, geben Sie erst die V/ t -Werte ein ( Kapitel 11 b).

1. Drücken und halten Sie die Taste MENU (8) für ca. 3 Sekunden gedrückt.
2. Drehen Sie den Einstellregler VOLTAGE (4), bis folgende Anzeige erscheint:

1. Drücken Sie anschließend den Einstellregler VOLTAGE (4), um in den Einstellmodus zu gelangen.

2. Wählen Sie die gewünschte Funktion A, B oder C aus und stellen Sie mit dem Einstellregler CURRENT (5) die gewünschte Zeitspanne (0 bis 600 Sekunden) ein.

Beispiel 1:

Puls-Kurvenform mit 3 Sekunden bei 10 V und 1 Sekunde bei 5 V

• A (PRESET 1) = 5 V
• B (PRESET 2) = 10 V
- FUNC A = 1 Sekunde
- FUNC B = 3 Sekunden
- t a - b = 0
- t b - a = 0

1. Um die Wellenform zu generieren, drücken Sie die Taste SHIFT (8) und anschließend die Taste V/ t (8).
2. Die Wellenform wird periodisch erzeugt.
3. Drücken Sie die Taste SHIFT (8) und anschließend die Taste V/ t (8), um die Erzeugung der Wellenform zu beenden.

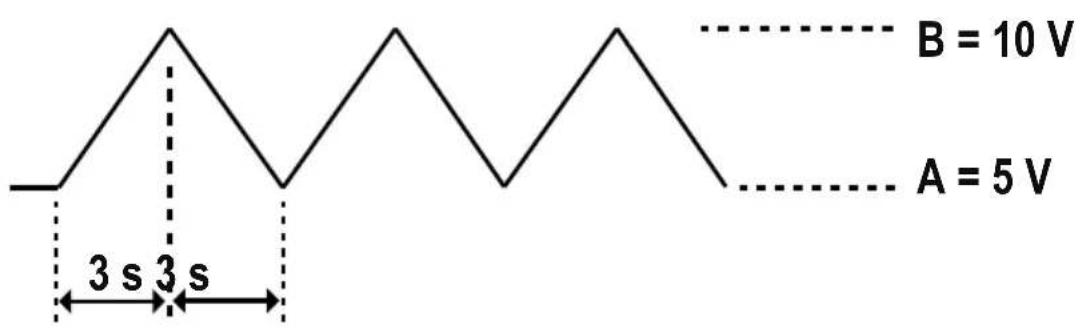

Beispiel 2:

- Dreieck-Kurvenform

1. Um die Wellenform zu generieren, drücken Sie die Taste SHIFT (8) und anschließend die Taste ΔV/Δt (8).
2. Die Wellenform wird periodisch erzeugt.
3. Drücken Sie die Taste SHIFT (8) und anschließend die Taste V/ t (8) um die Erzeugung der Wellenform zu beenden.

13. FERNSTEUERBETRIEB „REMOTE CTRL“

Über den eingebauten Fernsteuerungsanschluss Remote Control (10) kann die Spannungs- und Stromeinstellung mit einer externen Spannungsquelle oder über einen externen, einstellbaren Widerstand (kurz „Poti“) erfolgen. Der Fernsteuerungsanschluss erfolgt am rückseitigen Fernsteuerungsanschluss Remote Control (10). Für den Anschluss liegt ein Stecker für den Remote-Anschluss bei.

Im Fernsteuerbetrieb muss immer der Stromsteuerpfad mit angeschlossen sein, da der Ausgang sonst in den Strombegrenzungsmodus „C.C.” schaltet und die Ausgangsspannung begrenzt.

a) Vorbereitung des Fernsteueranschlusses

1. Lösen Sie die seitliche Schraube der beiliegenden Remote-Anschlussbuchse und nehmen mit einer kleinen Drehbewegung die vordere, schwarze Kontaktbuchse heraus.
2. Führen Sie von hinten durch die Metallhülse fünf Anschlussleitungen mit einem Leiterquerschnitt von mindestens 0,34 mm². Löten Sie diese Leitungen an den Lötfahnen Nr. 1, 2, 3, 4 und 5 der schwarzen Kontaktbuchse sorgfältig fest. Achten Sie darauf, dass keine Kurzschlüsse entstehen.

Die Ziffern der Lötfahnen sind am schwarzen Isolierkörper angegeben.

Markieren Sie die losen Leitungsenden mit den entsprechenden Kontaktziffern (1 - 5), um eine Verwechslung auszuschließen.

Setzen Sie die schwarze Kontaktbuchse in umgekehrter Reihenfolge in die Metallhülse und verschrauben diese sorgfältig.

Die Kontaktbelegung lautet wie folgt:

Kontakt 1 Interne Steuerspannung + 5 V/DC (<50 mA)

Kontakt 2 Spannungseinstellung

Kontakt 3 Stromeinstellung

Kontakt 4 Bezugsmasse („Ground“)

Kontakt 5 Ausgang Ein/Aus

Kontakt 6 - 8 Nicht belegt

① ⑦ ② ⑧ ⑥ ③ ④ ⑤

1. Schalten Sie das Netzgerät aus und verbinden dann die Remote-Buchse mit dem rückseitigen Fernsteuerungsanschluss Remote Control (10). Verschrauben Sie den äußeren Befestigungsring.
2. Regeln Sie die Spannung der externen Spannungsquelle auf 0 V.
3. Schalten Sie das Netzgerät ein.
4. Halten Sie die Taste MENU (8) für ca. 3 Sekunden gedrückt.
5. Drehen Sie den Einstellregler VOLTAGE (4), bis folgende Anzeige erscheint:

1. Drücken Sie anschließend den Einstellregler VOLTAGE (4), um in den Einstellmodus zu gelangen.
2. Drehen Sie den Einstellregler CURRENT (5), um die Fernbedienung ein- oder ausschalten. In der rechten Anzeige erscheint ON oder OFF (ein oder aus).
3. Drücken Sie die Taste MENU (8), um die Auswahl zu bestätigen und den Einstellmodus zu verlassen.

Nachdem der Fernbedienungsmodus aktiviert wurde, werden alle beleuchteten Funktionstasten (8) gesperrt. Die Taste LOCK/UNLOCK (8) und die LED-Fernbedienungsanzeige (3) leuchten auf.

1. Um den Fernbedienungsmodus zu deaktivieren, drücken Sie die Taste LOCK/UNLOCK (8), um alle Funktions-tasten (8) freizuschalten.

2. Wiederholen Sie die Schritte 4 bis 8.

b) Steuerung über externe Spannungsquelle

Das Netzgerät kann mit einer externen Spannungsquelle von 0 bis 5 V/DC über den gesamten Bereich für Spannung und Strom ferngesteuert werden.

Verbinden Sie die Anschlussleitungen der Remote-Buchse wie abgebildet:

Spannungseinstellung „V“ Stromeinstellung „I“:

• Anschluss 2 zum Pluspol (+) der externen Steuerspannung.
• Anschluss 4 zum Minuspol (-) der externen Spannungsquelle.

• Anschluss 3 zum Pluspol (+) der externen Steuerspannung

- Anschluss 4 zum Minuspol (-) der externen Spannungsquelle

Die Spannung am Fernsteueranschluss darf 5 V/DC nicht überschreiten. Die Anschlüsse dürfen nicht kurzgeschlossen werden.

c) Steuerung über einen regelbaren Widerstand (Poti)

Das Netzgerät kann mit einem externen Poti (5 kOhm) über den gesamten Bereich für Spannung und Strom ferngesteuert werden.

Verbinden Sie die Anschlussleitungen der Remote-Buchse wie abgebildet:

V 5 kΩ 1 7 2 8 6 3 5 4

5 kΩ ① ⑦ ② ⑧ ⑥ ③ ⑤ ④

Spannungseinstellung „V“ Stromeinstellung „I“:

• Anschluss 1 an einem Ende des Widerstandes. • Anschluss 1 an einem Ende des Widerstandes.
• Anschluss 2 am mittleren Schleifkontakt des Widerstandes.
• Anschluss 4 am zweiten Ende des Widerstandes. • Anschluss 4 am zweiten Ende des Widerstandes.

Die Anschlüsse 1 und 4 dürfen nicht kurzgeschlossen werden.

d) Ausgang fernsteuern (Ein/Aus)

Der DC-Ausgang kann über einen Schaltkontakt ein- und ausgeschaltet werden. Zum Anschluss gehen Sie wie folgt vor:

1. Verbinden Sie die Anschlussleitungen der Remote-Buchse wie abgebildet.
2. Kontaktieren Sie Anschluss 4 und 5 zu einem potentialfreien Schaltkontakt.
3. Wenn der Ausgang ausgeschaltet ist, blinken die Statusanzeigen C.V. und C.C. (2). Die Anzeige (2) zeigt daraufhin die derzeitigen Einstellungen der Ausgangsspannung und des Ausgangsstroms an.
4. Wenn der Ausgang ausgeschaltet ist, können Sie die Ausgangswerte mit den Einstellreglern für Spannung VOLTAGE (4) und Strombegrenzung CURRENT (5) festlegen.

①⑦ ②⑧ ③⑤ ④ 7 1

①⑦ ②⑧⑥ ③④⑤ 0

An die Kontakte 4 und 5 darf keine Spannung angelegt werden.

14. RÜCKSETZEN AUF WERKSEINSTELLUNG

1. Halten Sie die Taste MENU (8) für ca. 3 Sekunden gedrückt.
2. Drehen Sie den Einstellregler VOLTAGE (4), bis folgende Anzeige erscheint:

1. Drücken Sie anschließend den Einstellregler VOLTAGE (4), um in den Einstellmodus zu gelangen.

2. Drehen Sie den Einstellregler CURRENT (5), in der rechten Anzeige erscheint „yes“ oder „no“ (ja oder nein).

3. Wählen Sie „yes“ und drücken anschließend den Einstellregler VOLTAGE (4), um die Auswahl zu bestätigen und zurück in den Einstellmodus zu gelangen.

4. Drücken Sie dann die Taste MENU (8), um den Einstellmodus zu verlassen. Das Labornetzgerät startet neu mit den von Werk aus eingestellten Werten.

15. SENSE-FUNKTION

Die Sense-Funktion ist eine automatische Spannungsregelung für die Anschlussbuchsen MAIN OUTPUT (6). Dazu werden zwei separate Messleitungen parallel zu den Anschlussleitungen angeschlossen. Auf diesen beiden Messleitungen wird der Spannungsabfall, welcher auf den Anschlussleitungen auftritt, gemessen. Diesen Spannungsabfall gleicht das Labornetzgerät automatisch aus, so dass am Verbraucher die tatsächlich eingestellte Spannung anliegt.

Schalten Sie Netzgerät und Verbraucher aus.

Verbinden Sie immer erst die Versorgungsleitungen vom Netzgerät zum Verbraucher. Achten Sie auf richtige Polarität.

Drücken Sie an den rückseitigen Anschlussbuchsen Remote Sensing (11) die Klemmenentriegelung mit einem kleinen Schraubendreher nach innen und stecken die Leitungen in die Klemmöffnungen. Kontrollieren Sie den festen Sitz.

Verbinden Sie nun die beiden Sense-Leitungen polungsrichtig mit dem Verbraucher. Der Leiterquerschnitt für die Sense-Leitungen muss mindestens 0,34 mm ^2 betragen.

Lösen Sie die Verbindungen immer in umgekehrter Reihenfolge (zuerst die Sense-Leitungen und dann die Anschlussleitungen).

Achten Sie darauf, die Sense-Leitungen möglichst nah am Anschlusspunkt des Verbrauchers zu kontaktieren. Achten Sie unbedingt auf die korrekte Polarität.

Schließen Sie die Sense-Leitungen niemals kurz.

16. SOFTWARE INSTALLIEREN

Die Software ist mit den Windows ^® Betriebssystemen XP, Vista, 7, 8 kompatibel.

1. Legen Sie die beiliegende Software-CD in das entsprechende Laufwerk Ihres Computers ein.
2. Installieren Sie die Software, indem Sie auf „setup.exe“ doppelt klicken.

17. STEUERUNG MIT PC-SOFTWARE

1. Schließen Sie das Netzgerät mit Hilfe des USB-Kabels an eine freie USB-Schnittstelle Ihres PCs an. Verbinden Sie das mitgelieferte USB-Kabel mit der USB-Buchse (7).
2. Schalten Sie das Netzgerät ein.
3. Starten Sie das Programm. Nach dem Start der Software erfolgt die Steuerung des Netzgerätes über die Software.

Das Produkt reagiert auf keine Eingaben durch die Bedienknöpfe auf der Gerätevorderseite mehr.

1. Nach dem Start der Software erscheint folgendes Fenster:

1. Klicken Sie mit der linken Maustaste auf „Supply Connect“ und dann auf „Single“. Folgendes Fenster erscheint:

Supply Connect Mode (Set Voltage or Current) Voltage 10.6V ← C Current 3.97A Wave Form Generator | External Timed Program | Data Log | Setting | Setting Func: A,B,C Voltage(V) 5 13 3 Current(A) 5 7 9 Time(S) 3 5 2 Apply A B C Recalls C A C B C C Apply Setting Transit Time A-B BA AC CA BC CB 2 1 2 2 2 2 Apply Run A-B Run 10.68 V V- const 2.50 A 10.6V 3.97A 26.7 W OUTPUT o-o Location: Description: Wave Form Preview set 20V 13V 13V 5V 0V A B A 0V 0V 0V 0V 0V 0V 0V 0V 0V 0V 0V 0V 0V 0V 0V 0V 0V 0V 0V 0V 0V 0V 0V 0V 0V 0V 0V 0V 0V 0V 0V 0V 0V 0V

1. Klicken Sie auf „Setting“. Folgende Ansicht erscheint:

1. Stellen Sie den V/I-Bereich ein. Im folgenden Aufklappmenü kann die Datalogger-Samplingrate ausgewählt werden.

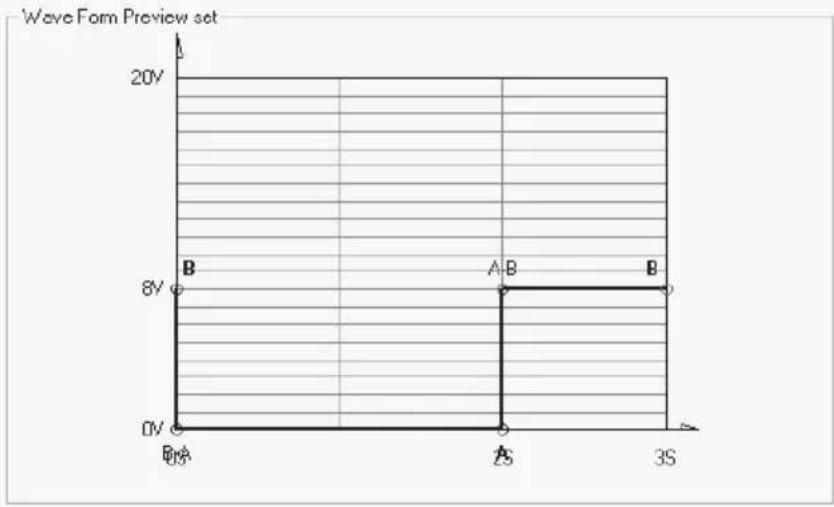

Beispiel 1 der Vorschau auf die Wellenform:

Wave Form Generator | External Timed Program | Data Log | Setting | Setting Func. A,B,C Voltage(V) 0 8 3 Current(A) 5 7 9 Time(S) 2 1 3 Apply A B C Recalls C A C B C C Apply Setting Transit Time A-B B-A A-C C-A B-C C-B 0 0 2 2 2 2 Apply Run B-A Run

Wave Form Preview set 20V 8V 0V B A B B B S 3S

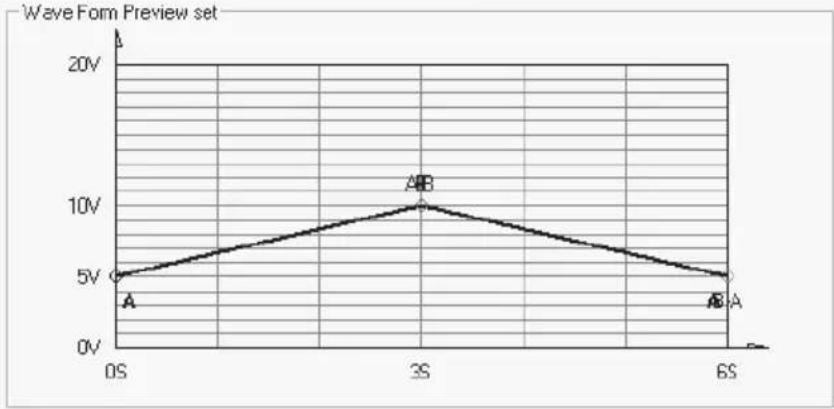

Beispiel 2 der Vorschau auf die Wellenform:

Wave Form Generator | External Timed Program | Data Log | Setting | Setting Func. A,B,C Voltage(V) 5 10 3 Current(A) 5 7 9 Time(S) 3 3 3 Apply A B C Recalls C A C B C C Apply Setting Transit Time A:B B:A A:C C:A B:C C:B 3 3 4 0 3 0 Apply Run A-B Run

Beispiel 3 der Vorschau auf die Wellenform:

Supply Connect Mode (Set Voltage or Current) Voltage 10.6V Current 3.97A Wave Form Generator External Timed Program Data Log Setting Setting Func: A,B,C Voltage(V) 3 7 5 Current(A) 5 7 8 Time(S) 3 8 3 Apply A B C Recalls C A C B C C Apply Setting Transit Time A-B B-A A-C C-A B-C C-B 3 2 3 6 4 4 Apply Run A-B Run Location: Description: Wave Form Preview set 20V 7V 3V 0V 0S 3S 8S 10S 11S MaxP: 160V MaxV: 42V MaxC: 10A New Sampling: 3S UVL 20V UCL 10A USB Location Description

Extern zeitlich gesteuerte Programmierung

Das Gerät kann über den Computer programmiert werden, um in 20 Schritten mit voreingestellter Spannung, Strombegrenzung und Zeitintervallen von 1 Sekunde bis 99 Minuten Messungen durchzuführen. Die zeitgesteuerte Programmierung kann von einem bis unendlich vielen Zyklen ablaufen.

Ansicht für extern zeitlich gesteuerte Programmierung

Supply Connect Node (Set Voltage at Current) Voltage 10.8V ← C Current 3.97A Wave Form Generator External Timed Program Data Log Setting Step Voltage Current Minute Second Output 1 2.0 1.00 0 6 0n 2 8.0 1.00 0 6 0n 3 4.0 1.00 0 6 0n 4 10.0 1.00 0 6 0n 5 6.0 1.00 0 0 0n 6 10.0 1.00 0 6 0n 7 12.0 1.00 0 6 0n 8 9 10 11 12 13 14 15 16 17 18 19 20 Location: Description: Stop Running Cycle: 0 Clear Table USB Location Description MaxP: 160W MaxY: 42V MaxC: 10A Now Sampling: 3S UVL: 20V UCL: 10A

Clear Table: Alle Daten in der Tabelle löschen

Run (Stop): Den programmierten Ablauf starten und beenden

Running Cycle: Die Anzahl der Zyklen von 0 - 9999 eingeben. 0 = unendlich

Output ON / OFF: ON = Ausgang für diesen Schritt eingeschaltet / OFF = ausgeschaltet

Vorgehensweise

1. Klicken Sie auf „Clear Table“, um alle Werte in der Tabelle zu löschen.
2. Geben Sie die gewünschten Werte in die Tabelle ein. Sie können mit den Pfeiltasten auf der Tastatur die jeweiligen Zellen in der Tabelle auswählen.

- Werte, die die Nennspannung bzw. den Bemessungsstrom überschreiten, werden nicht akzeptiert.

• Spannungswerte, die die eingestellten Grenzwerte (UVL) überschreiten, werden nicht akzeptiert.
• Werte, die die eingestellten Grenzwerte (Spannung / Strom / Zeitintervall) über-/unterschreiten, werden rot angezeigt und nicht akzeptiert.

• Wird die Laufzeit eines Schrittes auf 0 Minuten und 0 Sekunden eingestellt, ist dieser Schritt der Abbruchschritt, bei dem der Zyklus endet. Alle Schritte danach werden nicht ausgeführt.

• Geben Sie im Eingabefeld „Running Cycle“ die Anzahl der Zyklen ein.

• Klicken Sie anschließend auf „Run“, um die extern zeitlich gesteuerte Programmierung zu starten.

Das Netzgerät hat verschiedene automatische Schutzeinrichtungen integriert, die das Netzgerät vor Beschädigungen schützen. Die aktivierten Schutzeinrichtungen werden mit Buchstabencodes im Display angezeigt und gleichzeitig wird der DC-Ausgang aus Sicherheitsgründen abgeschaltet.

Ist eine Schutzeinrichtung aktiv, muss umgehend der Verbraucher abgeschaltet und vom Netzgerät abgeklemmt werden.

Um den Ausgang zu reaktivieren, schalten Sie das Netzgerät aus. Warten Sie, bis alle Anzeigen erloschen sind. Schalten Sie das Netzgerät wieder ein. Das Netzgerät sollte wieder normal funktionieren. Ist dies nicht der Fall, setzen Sie sich bitte mit unserem Kundendienst in Verbindung.

Folgende Anzeigen sind möglich:

a) Überspannungsabschaltung

• Am DC-Ausgang wurde eine höhere Fremdspannung festgestellt als das Netzgerät bereitstellt. Der Ausgang wird abgeschaltet.
  • Die Spannungspegel für die Abschaltung sind in den technischen Daten angegeben.

b) Übertemperaturabschaltung

• Der integrierte Temperaturfühler hat eine zu hohe Systemtemperatur festgestellt. Um eine Überhitzung zu verhindern wird der Ausgang abgeschaltet.
• Schalten Sie das Netzgerät aus und lassen es mindestens 30 Minuten abkühlen. Kontrollieren Sie nach dem Einschalten, ob der Lüfter oder die Lüftungsöffnungen blockiert sind. In der Einschalt-Selbsttestphase muss der Lüfter hörbar anlaufen. Ist dies nicht der Fall, setzen Sie sich bitte mit unserem Kundendienst in Verbindung.

c) Übertemperaturabschaltung

• Bei einer Überlastung am DC-Ausgang wird normalerweise die Strombegrenzung aktiv. Sollte dies einmal nicht der Fall sein, so wird eine zweite Schutzfunktion aktiv.
• Schalten Sie umgehend nach Erscheinen dieser Warnmeldung das Netzgerät ab und kontrollieren die Anschlussdaten des Verbrauchers. Entfernen Sie den Verbraucher vom DC-Ausgang des Netzgeräts.
• Schalten Sie das Netzgerät wieder ein und kontrollieren die Funktion. Bleibt die Fehlermeldung bestehen, setzen Sie sich mit unserem Kundendienst in Verbindung.

19. WARTUNG UND PFLEGE

a) Allgemein

• Trennen Sie das Produkt von der Stromquelle.
- Neben einer gelegentlicher Reinigung oder dem Austauschen der Sicherung ist das Produkt wartungsfrei.
- Zur Reinigung des Gerätes nehmen Sie ein sauberes, fusselfreies, antistatisches und leicht feuchtes Reinigungstuch ohne scheuernde, chemische und lösungsmittelhaltige Reinigungsmittel.

b) Netzsicherung wechseln

Lässt sich das Labornetzgerät nicht mehr einschalten, so ist vermutlich die rückseitige Netzsicherung (12) defekt.

Befolgen Sie die nachstehenden Schritte, um die Hauptsicherung auszutauschen:

1. Schalten Sie das Netzgerät aus und entfernen alle Anschlusskabel und den Netzstecker vom Gerät.
2. Drücken Sie mit einem geeigneten Schlitzschraubendreher den rückseitigen Sicherungshalter (12) mit einer Hebelbewegung aus der Halterung.

3. Ersetzen Sie die defekte Sicherung gegen eine neue Feinsicherung des selben Typs und Nennstromstärke. Den Sicherungswert finden Sie im Kapitel „Technische Daten“.

4. Drücken Sie den Sicherungseinsatz in den Sicherungshalter.

Sicherungen sind Ersatzteile und werden nicht durch die Gewährleistung/Garantie abgedeckt.

20. BEHEBUNG VON STÖRUNGEN

Mit dem Labor-Netzgerät haben Sie ein Produkt erworben, welches zuverlässig und betriebssicher ist.

Dennoch kann es zu Problemen oder Störungen kommen. Hier möchten wir Ihnen beschreiben, wie Sie mögliche Störungen leicht selbst beheben können:

Beachten Sie unbedingt die Sicherheitshinweise!

Fehler Mögliche Ursache
Das Netzgerät lässt sich nicht einschalten.	Leuchtet am Netzgerät die LED-Kontrollleuchte C.V. oder C.C?Kontrollieren Sie die Netzspannung (evtl. Netzsicherung im Gerät bzw. Leitungsschutzschalter überprüfen).
Angeschlossene Verbraucher funktionieren nicht.	Ist die korrekte Spannung eingestellt?Ist die Polarität korrekt?Überprüfen Sie die technischen Daten der Verbraucher.
Die Kontrollanzeige REMOTE leuchtet. Das Gerät kann über die Drehregler nicht bedient werden.	Der Fernsteuerbetrieb ist aktiv.
Die LED-Kontrollleuchte C.C. leuchtet. Konstantstrombetrieb:Die voreingestellte Stromstärke wurde überschritten. Kontrollieren Sie die Stromaufnahme an Ihrem Verbraucher und erhöhen Sie ggf. die Strombegrenzung am Netzgerät.
Die LED-Kontrollleuchte C.V. leuchtet. Konstantspannungsbetrieb:Das Netzgerät arbeitet normal. Am Ausgang wird die eingestellte, konstante Spannung ausgegeben.
Anzeige „OVP“ Überspannungsabschaltung:	Siehe Kapitel „Schutzeinrichtungen“.
Anzeige „OtP“ Übertemperaturabschaltung:	Siehe Kapitel „Schutzeinrichtungen“.
Anzeige „OLP“ Überlastabschaltung:	Siehe Kapitel „Schutzeinrichtungen“.

Andere Überprüfungen als zuvor beschrieben sind ausschließlich durch eine autorisierte Fachkraft durchzuführen. Sollten Sie Fragen zum Umgang des Gerätes haben, steht Ihnen unser Technischer Support zur Verfügung.

21. KONFORMITÄTSERKLÄRUNG (DOC)

Hiermit erklären wir, Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass sich dieses Produkt in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet.

Die Konformitätserklärung zu diesem Produkt finden Sie unter www.conrad.com.

22. ENTSORGUNG

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.

23. TECHNISCHE DATEN

Best.-Nr. 1367575 1367576
Typ CPPS-320-42 CPPS-320-84
Betriebsspannung 100 - 240 V/AC, 45 - 65 Hz
Max. Eingangsstrom (230 V/AC) <1,8 A
Max. Ausgangsleistung 320 W
Ausgangsspannung 0 - 42 V/DC 0 - 84 V/DC
Ausgangsstrom 0 - 20 A 0 - 10 A
Spannungs-Regelverhalten bei 10 - 100 % Laständerung	≤ 80 mV
Spannungs-Regelverhalten bei Netzschwankung (90 - 264 V/AC)	≤ 10 mV
Strom-Regelverhalten bei 10 - 90% Laständerung ≤ 50 mA
Strom-Regelverhalten bei Netzschwankung (90 - 264 V/AC)	≤ 10 mA
Anzeigegenauigkeit ±(0,2% + 5 counts) V/A
Wirkungsgrad 85%
Taktfrequenz 44 bis 55 kHz
Leistungsfaktor mit aktiver PFC ≥ 0,9
Gerätefüfter	Temperaturgesteuert (0 - 100%)
Netzsicherung Träge (5 x 20 mm)	T3.15AL250V
Betriebstemperatur	0 °C bis +40 °C
Betriebsluftfeuchtigkeit	10 bis 80%, nicht kondensierend
Lagertemperatur	-15 °C bis +70 °C
Lagerluftfeuchtigkeit	10% bis 85%, nicht kondensierend
Betriebshöhe	max. 2000 m über Meereshöhe (N.N.)
Schutzklasse	I
Erfüllte Normen	CE EMC: 55012, LVD: EN 61010
Gewicht	2,3 kg
Abmessungen (B x H x T)	200 x 95 x 245 mm

Suisse: www.conrad.ch

www.biz-conrad.ch

2. UTILISATION CONFORME AUX PRESCRIPTIONS

10. GEBRUIK ALS „PRESET“ GEHEUGEN

Contact 4 Referentiemassa („Ground“)

23. TECHNISCHE GEGEVENS

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
