DPPS1630 - Tragbarer Akku VOLTCRAFT - Kostenlose Bedienungsanleitung

Produkttyp	DC-Labornetzgerät
Marke	Voltcraft
Modell	DPPS1630 (DPPS-16-30)
Ausgangsspannung	1 - 16 V/DC
Ausgangsstrom	0 - 30 A
Max. Ausgangsleistung	480 W
Eingangsspannung	200 - 240 V/AC, 50/60 Hz
Max. Eingangsstrom	2,4 A (230 V/AC)
Abmessungen (L x H x T)	200 x 90 x 215 mm
Gewicht	2,6 kg
Anzeige	LED-Anzeige mit C.V.- und C.C.-Anzeigen
Betriebsmodi	Normal, Preset, Remote Ctrl, Set
Preset-Speicher	3 programmierbare Speicherplätze (P1, P2, P3)

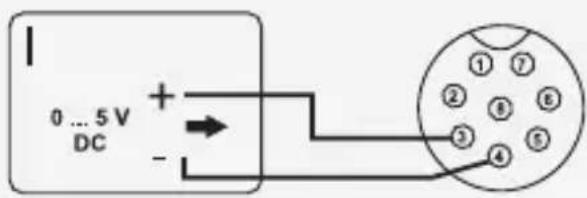

Fernsteuerung	Über externe Spannung 0-5 V oder Potentiometer 5 kΩ
PC-Software	Steuerung über USB (Windows XP bis 8)
Überspannungsschutz (OVP)	Ja, einstellbare Schwelle (Anzeige « DUP »)
Überlastschutz (OLP)	Ja (Anzeige « OLP »)
Übertemperaturschutz (OTP)	Ja (Anzeige « OTP »)
Lüfter	Temperaturgesteuerter Lüfter (0-100 %)
Schutzklasse	I (Schutzleiter)
Betriebstemperatur	0 bis +40 °C
Betriebsfeuchte	10 - 80 % (nicht kondensierend)
Netzsicherung	T3.15AL250V (5 x 20 mm)
Wartung	Reinigung mit trockenem, antistatischem Tuch; Sicherungswechsel
Lieferumfang	Netzgerät, Netzkabel, USB-Kabel, Software-CD, Fernbedienungsstecker, Bedienungsanleitung

Häufig gestellte Fragen - DPPS1630 VOLTCRAFT

Wie stelle ich die Ausgangsspannung am DPPS1630 ein?

Verwenden Sie den Drehknopf VOLTAGE (3) an der Vorderseite. Drehen Sie ihn, um grob oder fein einzustellen. Drücken Sie kurz, um zwischen den Bereichen (1,0 V oder 0,1 V) umzuschalten. Der Wert wird auf dem LED-Bildschirm angezeigt.

Wie stelle ich die Strombegrenzung ein?

Drehen Sie den Knopf CURRENT (4), um den Grenzwert einzustellen. Drücken Sie, um die Auflösung zu ändern (0,1 A oder 1 A). Der Wert wird angezeigt. Der Ausgang kann kurzgeschlossen werden, ohne die Einstellung zu beschädigen.

Wie verwende ich die Preset-Speicher (P1, P2, P3)?

Stellen Sie den Schalter MODE (8) auf Preset. Verwenden Sie die Taste RECALL (9), um P1, P2 oder P3 auszuwählen. Die vorprogrammierten Werte werden an den Ausgang angelegt.

Was bedeutet die Anzeige « REAR CONTROL » leuchtet?

Dies zeigt an, dass der hintere Steuerungsmodus aktiv ist (Preset, Remote Ctrl oder Set). Die vorderen Tasten sind deaktiviert. Um zur vorderen Steuerung zurückzukehren, stellen Sie den Schalter MODE auf Normal.

Warum ist der Ausgangsstrom auf 5 A begrenzt, auch wenn eine höhere Einstellung gewählt wird?

Die vorderen Anschlüsse AUX. OUTPUT sind auf max. 5 A begrenzt. Für höhere Ströme verwenden Sie die hinteren MAIN OUTPUT-Anschlüsse (Schraubklemmen), die den vollen Nennstrom unterstützen.

Was tun bei Fehleranzeige OVP, OTP oder OLP?

Diese Codes zeigen einen aktivierten Schutz an: DUP (Überspannung), OTP (Übertemperatur) oder OLP (Überlast). Schalten Sie das Gerät aus, trennen Sie die Last, lassen Sie es bei Bedarf abkühlen und schalten Sie es wieder ein. Wenn der Fehler weiterhin besteht, kontaktieren Sie den Kundendienst.

Wie wechsele ich die Netzsicherung?

Trennen Sie das Gerät vom Netz. Hebeln Sie mit einem Schraubendreher den Sicherungshalter (12) an der Rückseite heraus. Ersetzen Sie die Sicherung durch eine Sicherung desselben Typs: T3.15AL250V (5x20 mm). Setzen Sie den Sicherungshalter wieder ein.

Wie reinige ich das Labornetzgerät?

Verwenden Sie ein sauberes, trockenes, antistatisches und fusselfreies Tuch. Verwenden Sie keine korrosiven Mittel. Trennen Sie das Gerät vor der Reinigung immer vom Netz.

Wie setze ich die Preset-Speicher auf die Werkseinstellungen zurück?

Schalten Sie das Gerät aus. Halten Sie die beiden vorderen Drehknöpfe gedrückt, schalten Sie es dann wieder ein. Lassen Sie die Knöpfe los, sobald die Anzeige aufleuchtet. Die Standardwerte werden wiederhergestellt.

Kann das DPPS1630 zum Laden von Batterien verwendet werden?

Nein, dieses Netzgerät ist kein Batterieladegerät. Es ist zur Bereitstellung einer einstellbaren Gleichspannung ausgelegt. Verwenden Sie zum Laden von Akkus ein geeignetes Ladegerät mit Ladeabschaltung.

BEDIENUNGSANLEITUNG DPPS1630 VOLTCRAFT

D BEDIENUNGSANLEITUNG

Seite 3 – 38

Best.-Nr. / Item No. / N° de commande / Bestnr.:

1086555 DPPS-16-30, 1 - 16 V/DC, 0 - 30 A

1086556 DPPS-32-15, 1 - 32 V/DC, 0 - 15 A

1086558 DPPS-60-8, 1 - 60 V/DC, 0 - 8 A

1086559 DPPS-16-40, 1 - 16 V/DC, 0 - 40 A

1086560 DPPS-32-20, 1 - 32 V/DC, 0 - 20 A

1086561 DPPS-60-10, 1 - 60 V/DC, 0 - 10 A

1086562 DPPS-16-60, 1 - 16 V/DC, 0 - 60 A

1086563 DPPS-32-30, 1 - 32 V/DC, 0 - 30 A

1086564 DPPS-60-15, 1 - 60 V/DC, 0 - 15 A

1. Einführung......4
2. Bestimmungsgemäße Verwendung ....5
3. Lieferumfang 6
4. Zeichenerklärung ....7
5. Sicherheitshinweise ....8

a) Personen / Produkt 8
b) Sonstiges....10

1. Bedienelemente 10
2. Inbetriebnahme 12

a) Anschluss des Netzkabels....12
b) Aufstellen des Gerätes....12
c) Allgemeine Informationen....12

1. Normalbetrieb....14

a) Strombegrenzung einstellen....14
b) Ausgangsspannung einstellen....15

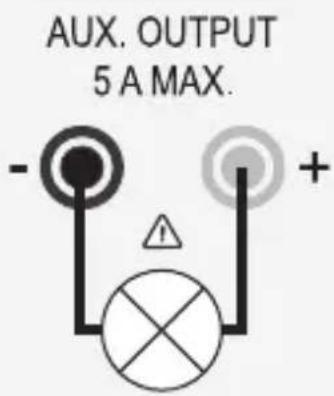

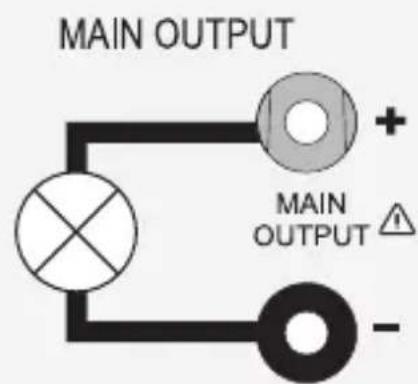

c) Anschluss eines Verbrauchers....16

1. Speicherplatzbetrieb „Preset“ und „Set“ 17

a) Speicherplätze selbst belegen „Set“ 18
b) Speicherplätze auf Werkseinstellung zurücksetzen....18

1. Fernsteuerbetrieb „Remote Ctrl“ 19

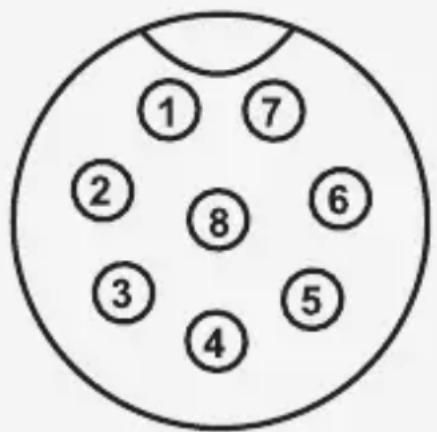

a) Vorbereitung des Fernsteueranschlusses....19

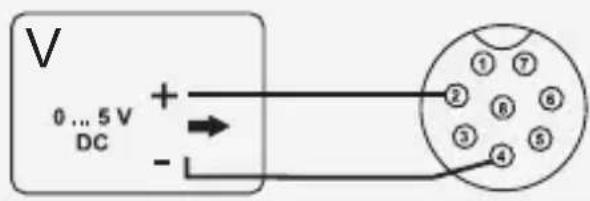

b) Steuerung über externe Spannungsquelle 20

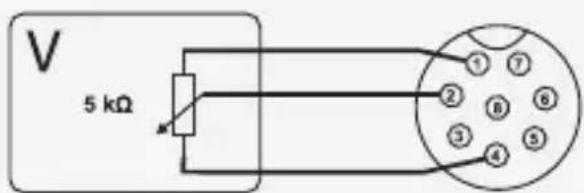

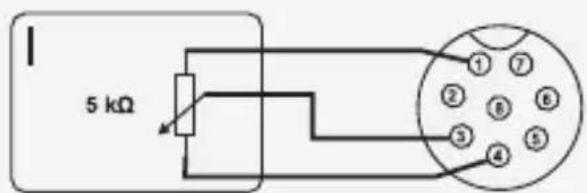

c) Steuerung über einen regelbaren Widerstand (Poti) 21

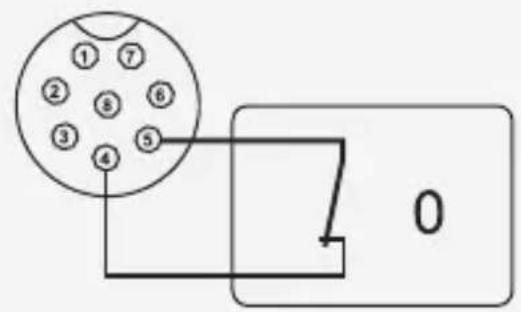

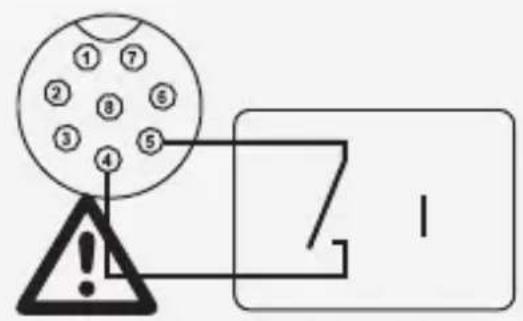

d) Ausgang fernsteuern (Ein/Aus)....22

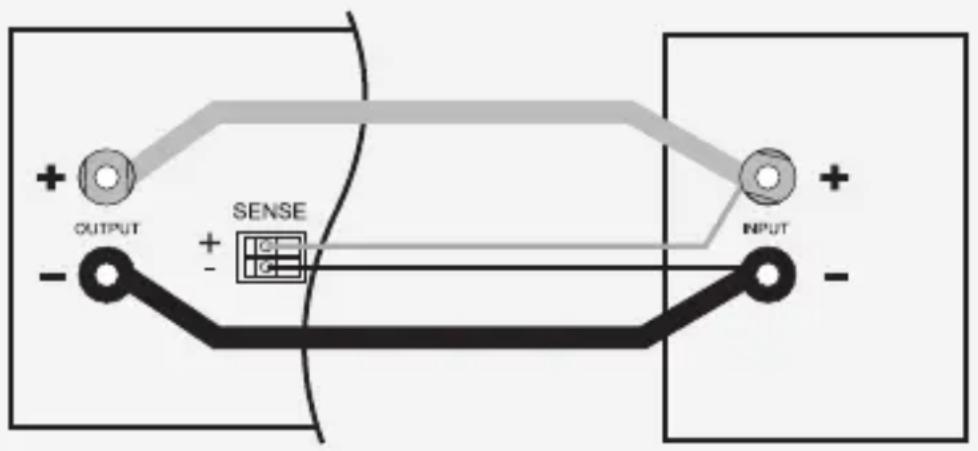

1. Sense-Funktion (1086562)....23
2. Software Installieren....24

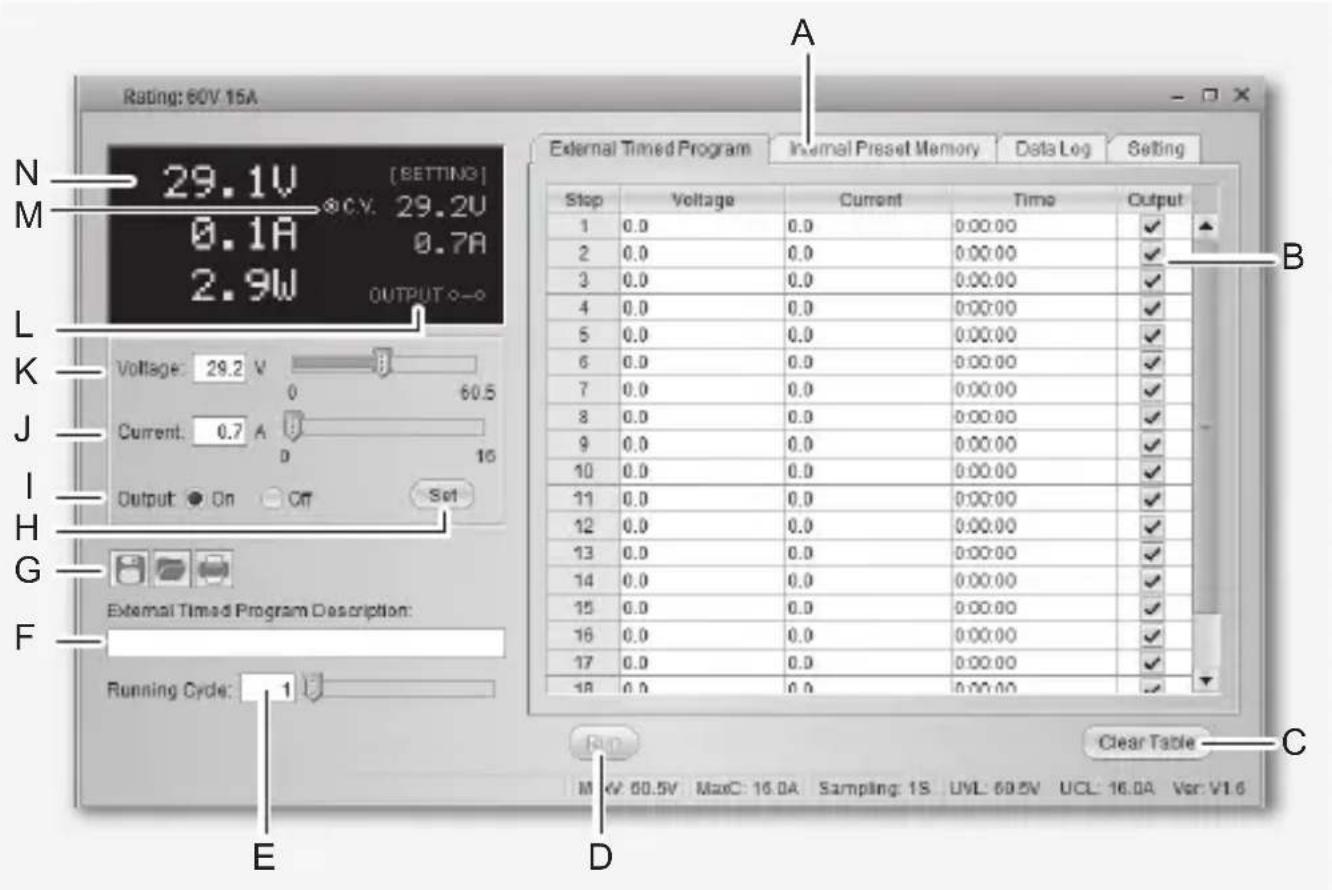

3. Steuerung mit PC-Software .....24

a) Betriebselemente der Software und Grundbetrieb......25
b) Interner Voreinstellungsspeicher....27
c) Datenaufzeichnung....28

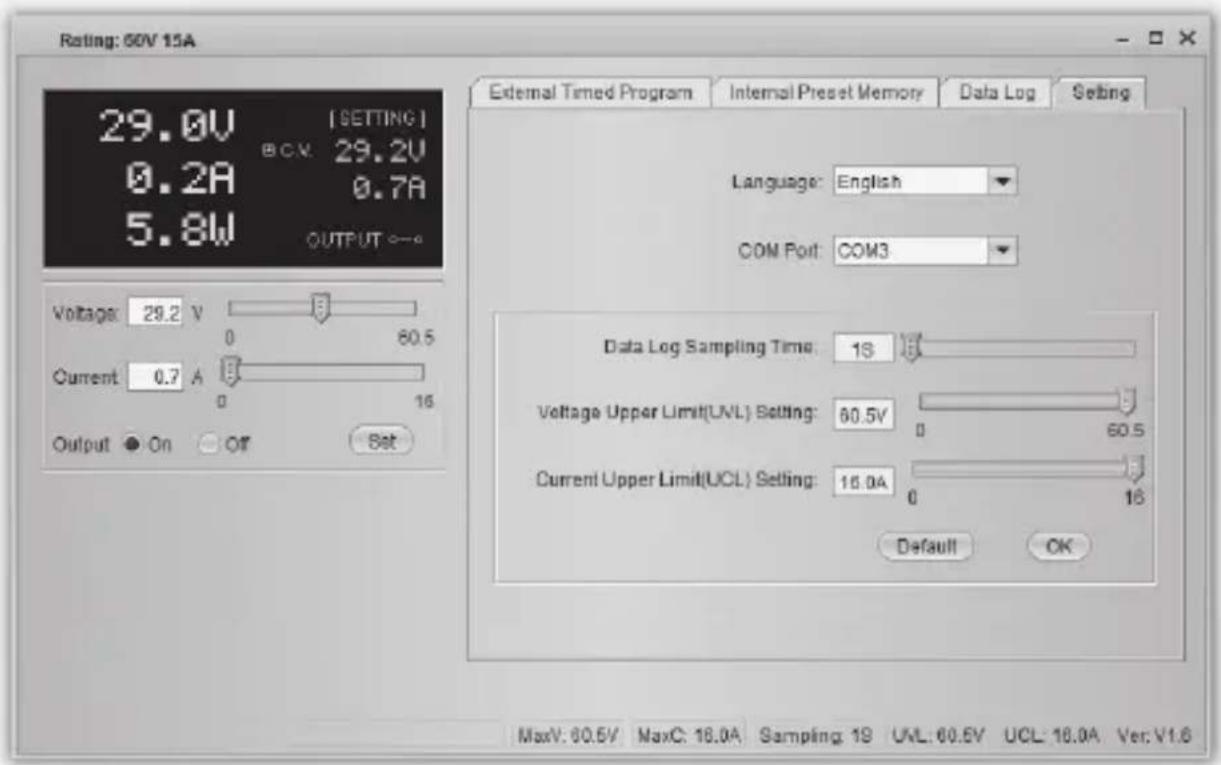

d) Einstellungen 29

1. Schutzeinrichtungen....30

a) Überspannungsabschaltung ....30
b) Übertemperaturabschaltung ....30
c) Überlastabschaltung 31

1. Wartung und Reinigung....31

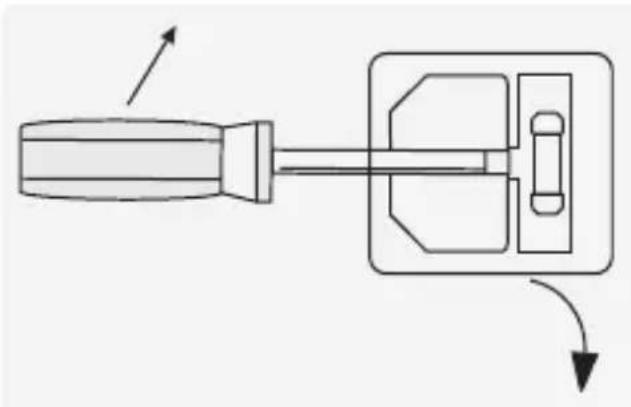

a) Netzsicherung wechseln....31

1. Behebung von Störungen ....32
2. Entsorgunga....33
3. Technische Daten....34
4. Zusätzliche Funktionen ....37

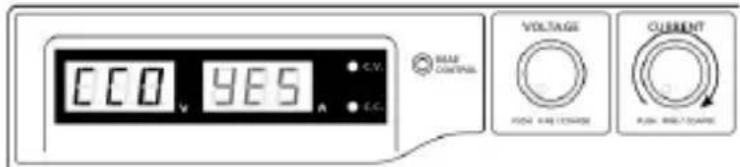

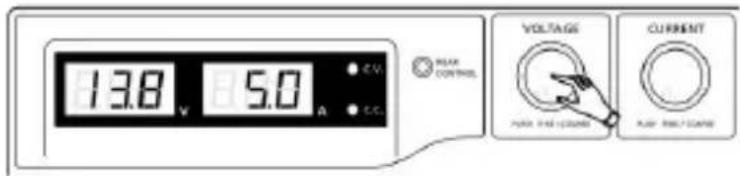

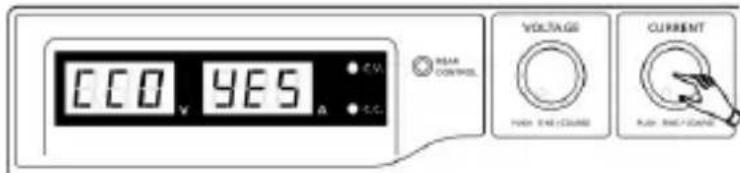

a) Manuelle Nullstellung des Geräts 37

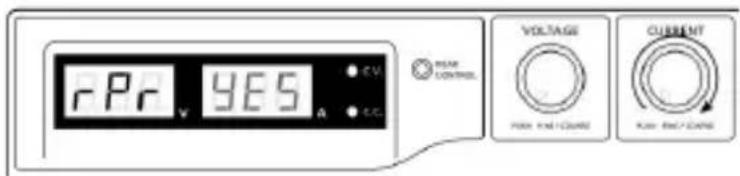

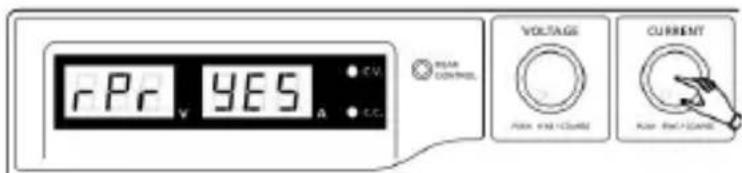

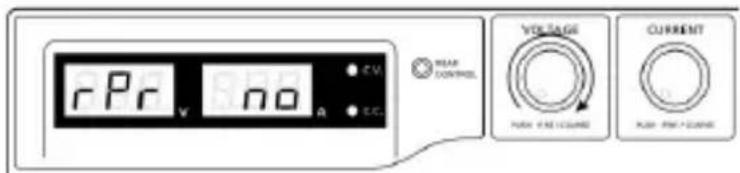

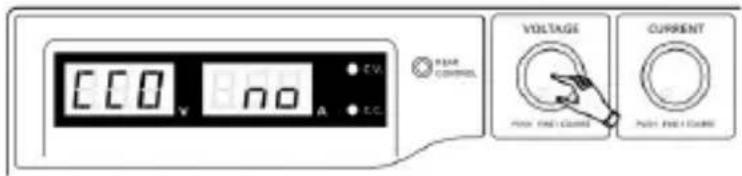

b) Rückstellung der Speicherplätze (P1/P2/P3) auf Werkseinstellung ....38

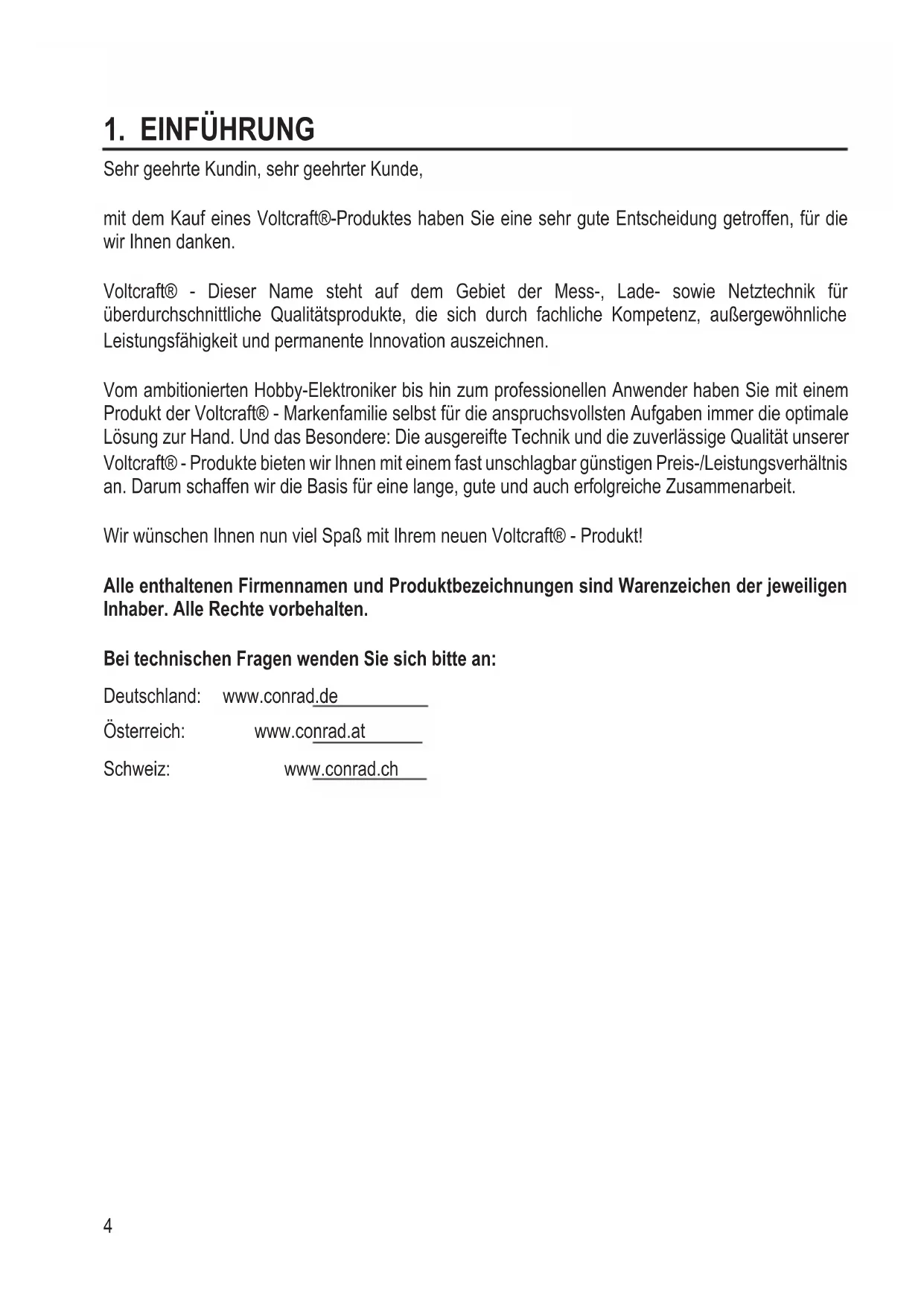

1. EINFÜHRUNG

Sehr geehrte Kundin, sehr geehrter Kunde,

mit dem Kauf eines Voltcraft®-Produktes haben Sie eine sehr gute Entscheidung getroffen, für die wir Ihnen danken.

Voltcraft® - Dieser Name steht auf dem Gebiet der Mess-, Lade- sowie Netztechnik für überdurchschnittliche Qualitätsprodukte, die sich durch fachliche Kompetenz, außergewöhnliche Leistungsfähigkeit und permanente Innovation auszeichnen.

Vom ambitionierten Hobby-Elektroniker bis hin zum professionellen Anwender haben Sie mit einem Produkt der Voltcraft® - Markenfamilie selbst für die anspruchsvollsten Aufgaben immer die optimale Lösung zur Hand. Und das Besondere: Die ausgereifte Technik und die zuverlässige Qualität unserer Voltcraft® - Produkte bieten wir Ihnen mit einem fast unschlagbar günstigen Preis-/Leistungsverhältnis an. Darum schaffen wir die Basis für eine lange, gute und auch erfolgreiche Zusammenarbeit.

Wir wünschen Ihnen nun viel Spaß mit Ihrem neuen Voltcraft® - Produkt!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei technischen Fragen wenden Sie sich bitte an:

Deutschland: www.conrad.de

Österreich: www.conrad.at

Schweiz: www.conrad.ch

2. BESTIMMUNGSGEMÄSSE VERWENDUNG

Das Labornetzgerät dient als potentialfreie DC-Spannungsquelle zum Betrieb von Kleinspannungsverbrauchern. Der einstellbare Ausgang kann an der Vorderseite bis max. 5 A und an der Rückseite bis zur vollen Nennstromstärke abgegriffen werden. Der vordere Ausgang ist auf 5 A begrenzt und gegen Überlastung geschützt. Bei der Reihenschaltung der Ausgänge mehrerer Netzgeräte können berührungsgefährliche Spannungen >75 V/DC erzeugt werden. Ab dieser Spannung müssen aus Sicherheitsgründen schutzisolierte Leitungen/Messkabel zum Einsatz kommen. Der Anschluss erfolgt an der Vorderseite über 4 mm Sicherheits-Buchsen, an der Rückseite über Hochstrom-Schraubklemmbuchsen. Die Ausgänge (vorne und hinten) sind miteinander verbunden.

Es müssen ausreichend dimensionierte Anschlusskabel verwendet werden. Ein zu geringer Leiterquerschnitt kann zur Überhitzung und zum Brand führen.

Die Ausgangsdaten der Labornetzgeräte sind wie folgt:

Typ Ausgangsspannung Ausgangsstrom (Insgesamt, MAIN + AUX)
DPPS-16-30 1 – 16 V/DC 0 – 30 A
DPPS-32-15 1 – 32 V/DC 0 – 15 A
DPPS-60-8 1 – 60 V/DC 0 – 8 A
DPPS-16-40 1 – 16 V/DC 0 – 40 A
DPPS-32-20 1 – 32 V/DC 0 – 20 A
DPPS-60-10 1 – 60 V/DC 0 – 10 A
DPPS-16-60 1 – 16 V/DC 0 – 60 A
DPPS-32-30 1 – 32 V/DC 0 – 30 A
DPPS-60-15 1 – 60 V/DC 0 – 15 A

Die Einstellung für Spannung und Strom erfolgt stufenlos über digitale Drehregler mit Grob- und Feineinstellung, um eine schnelle und präzise Werteinstellung zu ermöglichen. Die Werte werden im übersichtlichen Display angezeigt. Die Strombegrenzung für den Konstantstrombetrieb kann ohne Kurzschlussbrücke voreingestellt werden.

Das Netzgerät ist fernsteuerbar. Über eine externe Spannung (0 - 5 V/DC) oder über ein externes Potentiometer (5 kOhm) kann die Ausgangsspannung und der Ausgangsstrom eingestellt werden. Der DC-Ausgang ist über einen Schaltkontakt ein- und ausschaltbar.

Drei frei programmierbare Speicherplätze können mit unterschiedlichen Festspannungen und Strombegrenzungen belegt werden. Der Wahlschalter befindet sich an der Rückseite.

Mit der im Lieferumfang enthaltenen Software und dem USB-Anschluss kann die Stromversorgung zum Betrieb von zyklischen Arbeitsabläufen über einen PC gesteuert werden. Bis zu 20 programmierbare Spannungs- und Strom-Sets mit unterschiedlicher Zeitdauer können für den Betrieb programmiert werden. Die zyklischen Arbeitsabläufe können bis zu 999-mal wiederholt werden.

Das Gerät ist überlast- und kurzschlussfest und beinhaltet eine Sicherheits-Temperaturabschaltung. Das Labornetzgerät ist in Schutzklasse 1 aufgebaut. Es ist nur für den Anschluss an Schutzkontaktsteckdosen mit Schutzerdung und einer haushaltsüblichen Wechselspannung von 230 V/AC zugelassen.

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produktes nicht gestattet. Eine andere Verwendung als oben beschrieben ist nicht erlaubt und kann zur Beschädigung des Produkts führen. Darüber hinaus ist dies mit Gefahren, wie z. B. Kurzschluss, Brand, Stromschlag usw. verbunden. Lesen Sie die Bedienungsanleitung genau durch und bewahren Sie diese für späteres Nachschlagen auf.

Befolgen Sie alle Sicherheitshinweise und Informationen in dieser Anleitung.

3. LIEFERUMFANG

• Labor-Netzgerät
- Remote-Anschlussbuchse
• Schutzkontakt-Netzkabel
- USB-Kabel
- CD (Software)
- Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

Ein Ausrufungszeichen in einem Dreieck zeigt wichtige Anweisungen in dieser Anleitung, die unbedingt befolgt werden müssen.

Ein Blitzsymbol im Dreieck warnt vor einem elektrischen Schlag oder der Beeinträchtigung der elektrischen Sicherheit des Geräts.

Dieses Symbol zeigt Tipps und Informationen zur Bedienung.

Nur zur Verwendung in trockenen Innenbereichen.

Dieses Gerät ist CE-konform und erfüllt die erforderlichen nationalen und europäischen Richtlinien.

Schutzleiteranschluss; diese Schraube darf nicht gelöst werden.

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

a) Personen / Produkt

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
  -sichtbare Schäden aufweist, -nicht mehr ordnungsgemäß funktioniert,
• über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder -erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird.
• Produkte, die an Netzspannung betrieben werden, gehören nicht in Kinderhände. Lassen Sie deshalb beim Betrieb des Produkts in Anwesenheit von Kindern besondere Vorsicht walten, insbesondere wenn diese versuchen, Gegenstände durch Gehäuseöffnungen in ein Gerät zu stecken. Es besteht die Gefahr eines lebensgefährlichen elektrischen Schlags.
• Gießen Sie nie Flüssigkeiten über elektrischen Geräten aus und stellen Sie keine mit Flüssigkeit gefüllten Gegenstände (z.B. Vasen) darauf ab bzw. in deren Nähe. Es besteht höchste Gefahr eines Brandes oder lebensgefährlichen elektrischen Schlags.
• Betreiben Sie das Produkt nur in trockenen Innenräumen. Es darf nicht feucht oder nass werden. Ansonsten besteht Lebensgefahr durch einen elektrischen Schlag!
• In Schulen, Ausbildungsstätten, Hobby- und Selbsthilfewerkstätten muss der Umgang mit elektrischen Geräten durch geschultes Personal überwacht werden.

• Beachten Sie in gewerblichen Einrichtungen die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel.

• Beim Öffnen von Abdeckungen oder Entfernen von Teilen können spannungsführende Teile freigelegt werden. Trennen Sie deshalb vor einer Wartung oder Instandsetzung das Produkt von allen Spannungsquellen. Kondensatoren im Gerät können noch geladen sein, selbst wenn es von allen Spannungsquellen getrennt wurde.

• Verlegen Sie Kabel immer so, dass niemand über diese stolpern oder an ihnen hängen bleiben kann. Es besteht Verletzungsgefahr.
• Tragen Sie während der Arbeit mit Netzteilen oder Ladegeräten keine metallenen und leitenden Schmuckketten, Armreifen, Ringe usw. Verbinden Sie Netzteile und Ladegeräte unter keinen Umständen mit Menschen oder Tieren.
• Überprüfen Sie vor jedem Einsatz das Produkt auf Beschädigung(en). Falls Sie Beschädigungen feststellen, verwenden Sie das Produkt nicht mehr. Trennen Sie es von der Netzspannung und ziehen Sie das Steckernetzteil aus der Netzsteckdose. Bringen Sie das Produkt danach in eine Fachwerkstatt.
• Verwenden Sie als Spannungsquelle ausschließlich eine ordnungsgemäße Netzsteckdose (230V\~/50Hz) des öffentlichen Versorgungsnetzes.
  • Die Netzsteckdose muss sich in der Nähe des Geräts befinden und leicht zugänglich sein.
• Sollte die Netzleitung Beschädigungen aufweisen, so berühren Sie sie nicht. Schalten Sie zuerst die zugehörige Netzsteckdose stromlos (z.B. über den zugehörigen Sicherungsautomaten) und ziehen Sie danach den Netzstecker vorsichtig aus der Netzsteckdose. Betreiben Sie das Produkt auf keinen Fall mit beschädigter Netzleitung.
• Ein beschädigtes Netzkabel darf nur vom Hersteller, einer von ihm beauftragten Werkstatt oder einer ähnlich qualifizierten Person ersetzt werden, um Gefährdungen zu vermeiden.
• Netzstecker dürfen nie mit nassen Händen ein- oder ausgesteckt werden.
• Ziehen Sie das Steckernetzteil nicht am Kabel aus der Netzsteckdose!
• Unter folgenden Bedingungen muss der Netzstecker aus der Steckdose gezogen werden:

-vor dem Reinigen des Produkts

-bei Gewitter

-wenn das Produkt über einen längeren Zeitraum nicht verwendet wird.

- Achten Sie während des Betriebs auf eine ausreichende Belüftung des Produkts. Decken Sie die Belüftungsöffnungen nicht durch Zeitschriften, Decken, Vorhänge o.ä. ab. Halten Sie einen Mindestabstand von 15 cm zu anderen Gegenständen ein.

- Stellen Sie sicher, dass beim Aufstellen die Kabel nicht gequetscht, geknickt oder durch scharfe Kanten beschädigt werden.

- Es dürfen sich keine Geräte mit starken elektrischen oder magnetischen Feldern, wie z.B. Transformatoren, Motoren, schnurlose Telefone, Funkgeräte usw. in direkter Nähe zum Produkt befinden, da diese das Produkt beeinflussen können.

- Betreiben Sie das Produkt nicht an Orten oder in Räumen, die ungünstige Umgebungsbedingungen aufweisen. Dies kann zur Beschädigung der empfindlichen Elektronik im Inneren des Produkts führen und ist mit lebensbedrohenden Gefahren verbunden. Ungünstige Umgebungsbedingungen sind:

-Hohe Luftfeuchtigkeit (> 80 % relativ, Kondensation)

-Feuchtigkeit, Staub, brennbare Gase, Lösungsmitteldämpfe, Benzin

-Hohe Umgebungstemperatur (> ca. +50 °C)

- Elektromagnetische Felder (Motoren, Transformatoren, Audiosysteme für Modellbau usw.) oder elektrostatische Felder

- Das Gerät sollte nicht sofort nach einem Wechsel von kalter zu warmer Umgebung angeschlossen werden. Kondenswasser könnte zu Schäden am Gerät führen. Warten Sie, bis sich das Gerät der neuen Umgebungstemperatur angepasst hat.

b) Sonstiges

- Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben.

- Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

- Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.

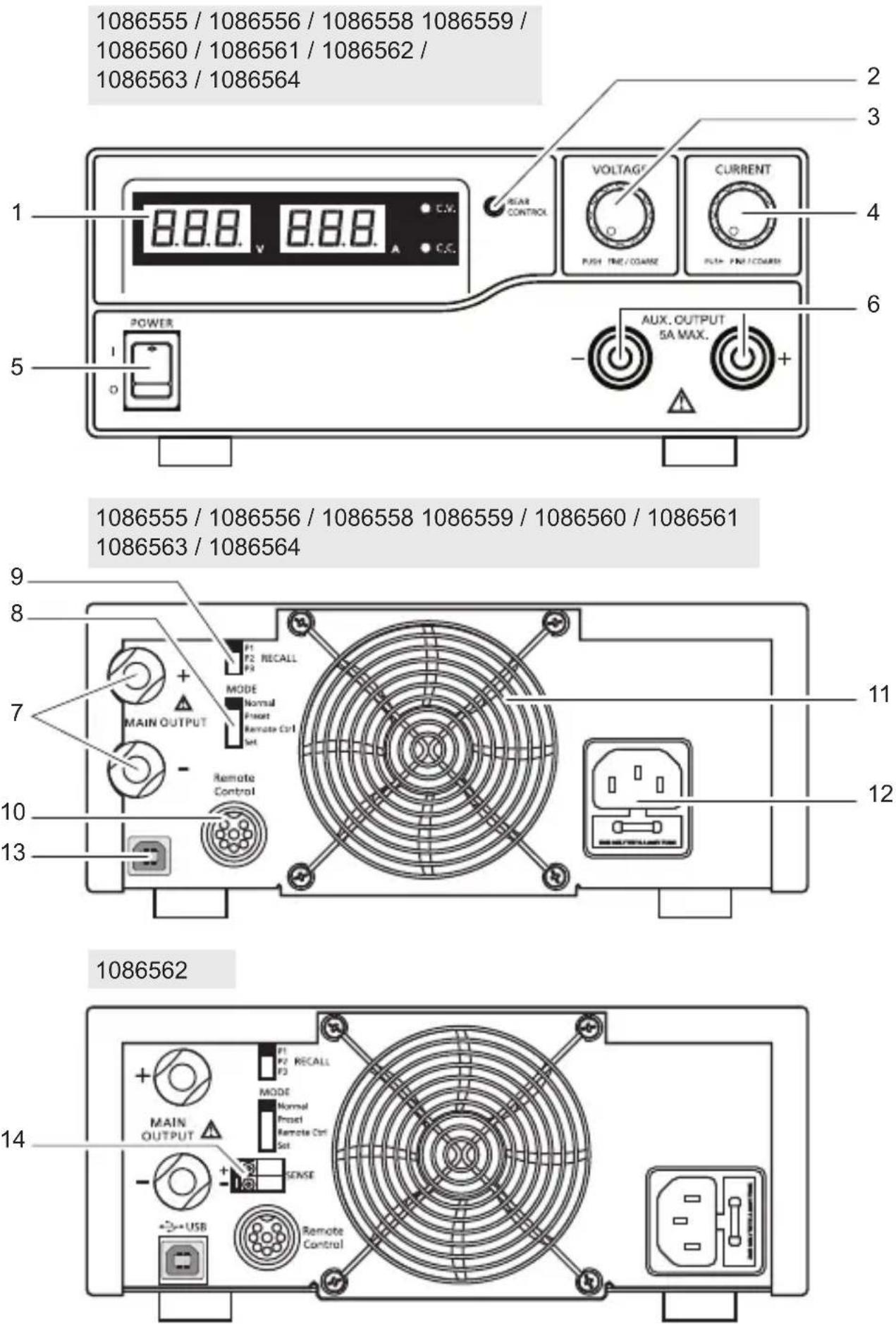

6. BEDIENELEMENTE

1. LED-Messanzeigeelement mit Anzeige für C.V. (Konstantspannung) und C.C. (Konstantstrom)
2. Kontrollanzeige REAR CONTROL (Steuerung über Geräterückseite)
3. Einstellregler VOLTAGE (Ausgangsspannung)
4. Einstellregler CURRENT (Ausgangsstrom)
5. Ein-/Ausschalter POWER (ein/aus)
6. Anschlussbuchsen AUX. OUTPUT 5A MAX. (AUX.-Ausgangsanschlüsse)
7. Anschlussbuchsen MAIN OUTPUT(Ausgangsanschlüsse)
8. Wahlschalter MODE (Modus wählen)
9. Wahlschalter RECALL (Abruf)
10. Fernsteuerungsanschluss Remote Control
11. Schutzgitter Kühlgebläse
12. Kaltgeräteanschluss und Netzsicherung
13. USB-Buchse
14. Anschlussbuchsen SENSE (Sensor-Anschlüsse)

1086555 / 1086556 / 1086558 1086559 /
1086560/1086561/1086562/
1086563 / 1086564
1086555 / 1086556 / 1086558 1086559 / 1086560 / 1086561
1086563 / 1086564
1086562

7. INBETRIEBNAHME

Das Labornetzgerät ist kein Ladegerät. Verwenden Sie zum Laden von Akkus geeignete Ladegeräte mit entsprechender Ladeabschaltung.

Bei längerem Betrieb mit Nennlast wird die Gehäuseoberfläche warm. Achtung! Mögliche Verbrennungsgefahr ! Achten Sie daher unbedingt auf eine ausreichende Belüftung des Netzgerätes und betreiben Sie es niemals teilweise oder ganz abgedeckt, um eventuelle Schäden zu vermeiden.

Achten Sie beim Anschluss eines Verbrauchers unbedingt darauf, dass dieser im nicht eingeschalteten Zustand angeschlossen wird. Ein eingeschalteter Verbraucher kann beim Anschluss an die Ausgangsbuchsen des Netzgerätes zu einer Funkenbildung führen, welche wiederum die Buchsen bzw. die angeschlossenen Leitungen und/oder deren Klemmen beschädigen können.

Wenn Sie Ihr Netzgerät nicht benötigen, schalten Sie es aus und trennen es vom Netz. Die Anzeigen bleiben nach dem Ausschalten noch einige Sekunden an, um die internen Kondensatoren zu entladen und die zuletzt eingestellten Parameter abzuspeichern.

Auf einen ausreichenden Leiterquerschnitt der DC-Anschlussleitungen ist unbedingt zu achten, da eine Überlastung zum Leitungsbrand führen kann.

a) Anschluss des Netzkabels

1. Verbinden Sie das beiliegende Schutzkontakt-Netzkabel mit dem Kaltgeräteanschluss (12) am Netzgerät. Achten Sie auf festen Sitz.
2. Verbinden Sie das Netzkabel mit einer Schutzkontakt-Steckdose mit Schutzerdung. Die Gesamtlänge des Netzkabels bis zur Steckdose darf 2 m nicht überschreiten.

b) Aufstellen des Gerätes

Stellen Sie das Labornetzgerät auf eine stabile, ebene und unempfindliche Oberfläche ab. Achten Sie darauf, dass die Lüftungsschlitze im Gehäuse nicht verdeckt werden.

c) Allgemeine Informationen

Das Labornetzgerät ist mikroprozessorgesteuert und wird über zwei digitale Einstellregler (Inkrementalgeber ohne Endposition) mit Tastfunktion bedient. Dies ermöglicht die Fein- und Grobregelung über einen Regler.

Nach dem Einschalten erfolgt ein Systemcheck. In den beiden Anzeigen wird der Teststatus angezeigt. Die Anzeigereihenfolge ist wie folgt:

-EU 1.6

Anzeige des aktuellen Softwarestandes.

8.8.8 8.8.8.

Segmenttest ob die Anzeige mit allen Einzel-segmenten funktioniert. Danach erfolgt der Test der LED-Anzeigen C.V., C.C. und REAR CONTROL.

tE 5t

Systemtest der Schutzvorrichtungen beginnt.

DUP CHE

Der Überspannungsschutz wird geprüft.

OLP CHE

Der Überlastschutz wird geprüft.

OTP CHE

Der Übertemperaturschutz wird geprüft.

FRn CHE

Lüftertest. Der Lüfter wird kurz über den gesamten Drehzahlbereich getestet. Die Lüfterdrehzahl nimmt kurz hörbar zu.

0 P OFF

Die Fernsteuerfunktion für „Ausgang aus“ wird geprüft. Nach diesem Schritt wird in die normale Betriebsanzeige umgeschaltet.

Das Netzgerät ermöglicht den Betrieb in 4 Modi. Diese Modi werden über den Wahlschalter MODE (8) an der Rückseite angewählt. Folgende Modi sind möglich:

Normal Normalbetrieb. Die Einstellung von Spannung und Strom erfolgt an der Vorderseite.

Preset Speicherplatzbetrieb. Im Gerät können drei Festspannungen eingespeichert und über diese Preset-Funktion direkt angewählt werden. Die Wahl des Speicherplatzes erfolgt über den Wahlschalter RECALL (9). Die vorderen Einstellregler sind inaktiv.

Remote Ctrl Fernsteuerbetrieb. Das Netzgerät kann über eine externe Spannung oder ein externes Poti ferngesteuert werden. Die Ferneinstellung kann für Spannung und Strom erfolgen. Die vorderen Einstellregler sind inaktiv.

Set Einstellbetrieb. Die drei Preset-Plätze können frei programmiert werden. Speicherplatz am Schiebeschalter Wahlschalter RECALL (9) wählen und Einstellungen über Einstellregler (3, 4) vornehmen.

Die einzelnen Betriebsmodi werden Ihnen im folgenden genauer beschrieben.

8. NORMALBETRIEB

Im Normalbetrieb lässt sich das Netzgerät über die vorderen Einstellregler bedienen. Achten Sie darauf, dass sich der Wahlschalter MODE in Position Normal befindet. Entfernen Sie angeschlossene Verbraucher vom Ausgang (6 oder 7). Schalten Sie das Netzgerät über den Ein-/Ausschalter POWER (5) ein. Die Anzeige (1) leuchtet und nach einem kurzen Selbsttest erscheint die Spannungs- und Stromanzeige.

MODE

Normal

Preset

Remote Ctrl

Set

Stellen Sie vor jeder Spannungseinstellung erst die Strombegrenzung ein. Ein zu hoher Stromwert kann Ihre Anschlussleitungen beschädigen, ein zu niedriger Stromwert (<1 A) kann die Ausgangsspannung begrenzen.

a) Strombegrenzung einstellen

Die Begrenzung des Ausgangsstromes ist ein Schutzmechanismus, um den Verbraucher oder die Anschlussleitungen zu schützen. Die Strombegrenzung kann ohne Kurzschluss am Ausgang voreingestellt werden. Das Netzgerät liefert dann maximal den voreingestellten Strom.

1. Entfernen Sie angeschlossene Verbraucher vom Netzgerät.
2. Schalten Sie das Netzgerät über den Ein-/Ausschalter POWER (5) ein. Die Anzeige (1) leuchtet und nach einem kurzen Selbsttest erscheint die Spannungs- und Stromanzeige.
3. Stellen Sie die Strombegrenzung am Einstellregler CURRENT (4) entsprechend Ihrer Anwendung ein.
4. Drehen Sie am Regler und es erscheint der Strombegrenzungswert.

Erfolgt innerhalb von 2 Sekunden keine Einstellung, schaltet die Anzeige wieder zur aktuellen Stromanzeige zurück.

1. Zum Einstellen der Strombegrenzung drehen Sie den Einstellregler nach links oder rechts. Nach dem Einschalten ist immer der Fein-Einstellbereich (0,1 A) aktiv. Dies wird durch eine leicht hellere Ziffer dargestellt. Drücken Sie kurz auf den Einstellregler. Die Dezimalstelle (1,0 oder 0,1) des Einstellbereichs ändert sich bei jedem Drücken. Drehen verändert den Wert.
2. Die Einstellung kann grob (im Einerstellenbereich) oder fein (im Zehntelbereich) erfolgen.
3. Wurde der gewünschte Stromwert eingestellt, schaltet die Anzeige nach ca. 2 Sekunden automatisch in die normale Anzeige zurück.

Wird die voreingestellte Stromstärke im Normalbetrieb erreicht, schaltet das Netzgerät in den Strombegrenzungsmodus und reduziert dabei den Spannungswert. Dieser Betrieb wird mit der roten Statusanzeige C.C. (1) signalisiert.

b) Ausgangsspannung einstellen

Die Ausgangsspannung kann am Einstellregler VOLTAGE (3) eingestellt werden. Die Grob- und Feinregelung erfolgt in gleicher Weise wie bei der Einstellung der Strombegrenzung.

Durch den großen Regelbereich kann es sein, dass die Spannungseinstellung ca. 1-2 Sekunden benötigt, um von einem hohen auf einen niedrigeren Spannungswert zu regeln.

Im normalen Betrieb arbeitet das Gerät im Konstantspannungsmodus. Das heißt, das Netzgerät gibt eine konstante voreingestellte Ausgangsspannung ab. Dieser Betrieb wird mit der grünen Statusanzeige C.V. (1) signalisiert.

c) Anschluss eines Verbrauchers

Achten Sie beim Anschluss eines Verbrauchers darauf, dass dieser ausgeschaltet mit dem Netzgerät verbunden wird. Die max. Stromaufnahme des anzuschließenden Verbrauchers darf die Angaben in den technischen Daten nicht überschreiten.

Bei der Reihenschaltung der Ausgänge mehrerer Netzgeräte können berührungsgefährliche Spannungen (> 75 VDC) erzeugt werden, welche bei Berührung lebensgefährlich sein können. Ab dieser Spannung darf nur schutzisoliertes Zubehör (Anschlussleitungen, Messleitungen etc.) verwendet werden. Die Verwendung metallisch blanker Leitungen und Kontakte ist zu vermeiden. Alle diese blanken Stellen sind durch geeignete, schwer entflammbare Isolierstoffe oder andere Maßnahmen abzudecken und vor direkter Berührung und Kurzschluss zu schützen.

Achten Sie auf einen ausreichenden Leiterquerschnitt für die vorgesehene Stromstärke.

Am Netzgerät sind zwei Ausgänge vorhanden. Diese Ausgänge führen immer die selbe Ausgangsspannung. Der Unterschied liegt jedoch in der Strombelastbarkeit.

An den Anschlussbuchsen AUX. OUTPUT 5A MAX. (6) dürfen max. 5 A abgegriffen werden. Ein PTC-Überlastschutz schützt diese Anschlüsse vor Überlast und unterbricht im Fall von Aktivierung (>5 A) die Stromzufuhr. Um das Gerät zurückzustellen, schalten Sie es umgehend aus und lassen Sie es vor der nächsten Nutzung auf Raumtemperatur abkühlen.

Die rückseitigen Anschlussbuchsen MAIN OUTPUT (Schraub-Buchsen) (7) sind für den vollen Nennstrom ausgelegt. Ab 5 A Ausgangsstrom wird die Schraubklemmfunktion der rückseitigen Buchsen empfohlen, um eine Überhitzung der Steck-Buchsen zu vermeiden.

1. Entfernen Sie angeschlossene Verbraucher vom Ausgang.
2. Schalten Sie das Netzgerät über den Ein-/Ausschalter POWER (5) ein. Die Betriebsanzeige (1) leuchtet und in der Anzeige erscheint die Spannungs- und Stromanzeige.
3. Stellen Sie die Parameter nach Ihren Vorgaben wie im Kapitel „Inbetriebnahme“ beschrieben ein.
4. Kontrollieren Sie nochmals die korrekt eingestellte Ausgangsspannung.
5. Verbinden Sie den Pluspol (+) des Verbrauchers mit der roten Buchse „+“ und den Minuspol (-) mit der schwarzen Buchse „-“ des entsprechenden Ausgangs (vorne = AUX. OUTPUT 5A MAX. (6), hinten = MAIN OUTPUT (7)).

AUX. OUTPUT 5 A MAX.

Der angeschlossene Verbraucher kann jetzt eingeschaltet werden.

Die Stromaufnahme des angeschlossenen Verbrauchers wird in der Anzeige (1) in Ampere (A) angezeigt.

9. SPEICHERPLATZBETRIEB „PRESET“ UND „SET“

Im Gerät können drei Festspannungen inkl. Stromeinstellungen über die Set-Funktion eingespeichert und über die Preset-Funktion direkt angewählt werden.

Werkseitig sind alle drei Speicherplätze (P1, P2, P3) voreingestellt.

Diese sind wie folgt belegt:

Speicher Typ	P1 P2 P3
	Spannung Strom Spannung Strom Spannung Strom
DPPS-16-30 5 V Maximum	13.8 V Maximum	15 V Maximum
DPPS-32-15 5 V Maximum	13.8 V Maximum	25 V Maximum
DPPS-60-8 5 V Maximum	13.8 V Maximum	55 V Maximum
DPPS-16-40 5 V Maximum	13.8 V Maximum	15 V Maximum
DPPS-32-20 5 V Maximum	13.8 V Maximum	25 V Maximum
DPPS-60-10 5 V Maximum	13.8 V Maximum	55 V Maximum
DPPS-16-60 5 V Maximum	13.8 V Maximum	15 V Maximum
DPPS-32-30 5 V Maximum	13.8 V Maximum	25 V Maximum
DPPS-60-15 5 V Maximum	13.8 V Maximum	55 V Maximum

Achten Sie darauf, dass keine Verbraucher angeschlossen sind.

Der Datenspeicher kann über die mitgelieferte Software eingestellt werden. Beachten Sie hierzu das Kapitel "Steuerung mit PC-Software".

1. Aktivieren Sie die Preset-Funktion über den rückseitigen Wahlschalter MODE (8).
2. Stellen Sie den Schalter in Position Preset. Die vorderseitige Kontrollanzeige REAR CONTROL (2) leuchtet. Die vorderen Einstellregler sind jetzt inaktiv.
3. Wählen Sie am rückseitigen Wahlschalter RECALL (9) den entsprechenden Speicherplatz P1, P2 oder P3. Die entsprechende Ausgangsspannung wird in der Anzeige (1) angezeigt.
4. Der Verbraucher kann angeschlossen und eingeschaltet werden.
5. Zum Deaktivieren der Festspannungsfunktion schieben sie den Wahlschalter MODE (8) zurück in Position Normal. Die Kontrollanzeige REAR CONTROL (2) erlischt. Es wird in den normalen Netzgerätebetrieb umgeschaltet (DC-Verbraucher immer vorher entfernen!)

MODE

Normal Preset Remote Ctrl Set P1 P2 RECALL P3

a) Speicherplätze selbst belegen „Set“

Alle drei Speicherplätze können mit benutzereigenen Werten für Ausgangsspannung und Strombegrenzung belegt werden.

Achten Sie darauf, dass keine Verbraucher angeschlossen sind.

1. Aktivieren Sie die Set-Funktion über den rückseitigen Wahlschalter MODE (8). Stellen Sie den Schalter in Position Set. Die vorderseitige Kontrollanzeige REAR CONTROL (2) leuchtet. Wählen Sie am rückseitigen Wahlschalter RECALL (9) den entsprechenden Speicherplatz P1, P2 oder P3. Die entsprechenden Werte für Spannung und Strom werden in der Anzeige (1) angezeigt.

MODE

Normal Preset Remote Ctrl Set P1 P2 RECALL P3

1. Über die vorderseitigen Einstellregler (3 und 4) kann die gewünschte Ausgangsspannung und die Strombegrenzung eingestellt werden.
2. Wiederholen Sie diese Schritte bei Bedarf mit den anderen Speicherplätzen.
3. Sind alle Parameter eingestellt, schieben sie den Wahlschalter MODE (8) zurück in Position Preset für den Festspannungsbetrieb oder Position Normal für den Standard-Betrieb.

b) Speicherplätze auf Werkseinstellung zurücksetzen

1. Schalten Sie das Netzgerät aus.
2. Drücken Sie von vorne gleichzeitig auf die beiden Drehregler und halten diese gedrückt.
3. Schalten Sie das Netzgerät ein. Nachdem die Anzeigen aufleuchten lassen Sie die beiden Drehregler los. Die werksseitig voreingestellten Parameter sind wieder vorhanden.

10. FERNSTEUERBETRIEB „REMOTE CTRL“

Über den eingebauten Fernsteuerungsanschluss Remote Control (10) kann die Spannungs- und Stromeinstellung mit einer externen Spannungsquelle oder über einen externen, einstellbaren Widerstand (kurz „Poti“) erfolgen. Der Fernsteuerungsanschluss erfolgt am rückseitigen Fernsteuerungsanschluss Remote Control (10). Für den Anschluss liegt eine Remote-Anschlussbuchse bei.

Im Fernsteuerbetrieb muss immer der Stromsteuerpfad mit angeschlossen sein, da der Ausgang sonst in den Strombegrenzungsmodus „C.C.“ schaltet und die Ausgangsspannung begrenzt.

a) Vorbereitung des Fernsteueranschlusses

1. Lösen Sie die seitliche Schraube der beiliegenden Remote-Anschlussbuchse und nehmen mit einer kleinen Drehbewegung die vordere, schwarze Kontaktbuchse heraus.
2. Führen Sie von hinten durch die Metallhülse fünf Anschlussleitungen mit einem Leiterquerschnitt von mindestens 0,34 mm². Löten Sie diese Leitungen an den Lötfahnen Nr. 1, 2, 3, 4 und 5 der schwarzen Kontaktbuchse sorgfältig fest. Achten Sie darauf, dass keine Kurzschlüsse entstehen.

→ Die Ziffern der Lötfahnen sind am schwarzen Isolierkörper angegeben.

Markieren Sie die losen Leitungsenden mit den entsprechenden Kontaktziffern (1-5), um eine Verwechslung auszuschließen.

Setzen Sie die schwarze Kontaktbuchse in umgekehrter Reihenfolge in die Metallhülse und verschrauben diese sorgfältig.

Die Kontaktbelegung lautet wie folgt:

Kontakt 1 Interne Steuerspannung + 5 V/DC (<50 mA)

Kontakt 2 Spannungseinstellung

Kontakt 3 Stromeinstellung

Kontakt 4 Bezugsmasse („Ground“)

Kontakt 5 Ausgang Ein/Aus

Kontakt 6 – 8 Nicht belegt

① ⑦ ② ⑧ ⑥ ③ ⑤ ④

b) Steuerung über externe Spannungsquelle

Das Netzgerät kann mit einer externen Spannungsquelle von 0 bis 5 V/DC über den gesamten Bereich für Spannung und Strom ferngesteuert werden.

Zum Anschluss gehen Sie wie folgt vor:

Verbinden Sie die Anschlussleitungen der Remote-Buchse wie abgebildet:

V 0 ... 5 V DC + - 1 2 3 4 5 6 7

Spannungseinstellung "V"

- Anschluss 2 zum Pluspol (+) der externen Steuerspannung.

- Anschluss 4 zum Minuspol (-) der externen Spannungsquelle.

- Anschluss 3 zum Pluspol (+) der externen Steuerspannung

- Anschluss 4 zum Minuspol (-) der externen Spannungsquelle

Die Spannung am Fernsteueranschluss darf 5 V nicht überschreiten. Die Anschlüsse dürfen nicht kurzgeschlossen werden.

1. Schalten Sie das Netzgerät aus und verbinden dann die Remote-Buchse mit dem rückseitigen Fernsteuerungsanschluss Remote Control. Verschrauben Sie den äußeren Befestigungsring.

2. Regeln Sie die Spannung der externen Spannungsquelle auf 0 V.

3. Schalten Sie das Netzgerät ein.

4. Stellen Sie den rückseitigen Wahlschalter MODE (8) in Position Remote Ctrl. Die Kontrollanzeige REAR CONTROL (2) leuchtet.

5. Über die externe Spannungsquelle kann nun der gewünschte Ausgangswert eingestellt werden. Kontrollieren Sie den gesamten Einstellbereich auf korrekte Funktion. Die Ausgangsspannung kann am Display kontrolliert werden.

MODE

→ Schließen Sie bei der Überprüfung der Stromregelung die rückseitigen Anschlussbuchsen MAIN OUTPUT (7) mit einem ausreichend dicken Kabel kurz (mind. 8 mm²). Kontrollieren Sie den gesamten Einstellbereich auf korrekte Funktion.

Wird die Fernsteuerfunktion nicht mehr benötigt, stellen Sie den Wahlschalter MODE (8) in Position Normal.

c) Steuerung über einen regelbaren Widerstand (Poti)

Das Netzgerät kann mit einem externen Poti (5 kOhm) über den gesamten Bereich für Spannung und Strom ferngesteuert werden.

Zum Anschluss gehen Sie wie folgt vor:

Verbinden Sie die Anschlussleitungen der Remote-Buchse wie abgebildet:

V 5 kΩ

5 kΩ ①⑦ ②⑧ ③⑤ ④

Spannungseinstellung "V"

• Anschluss 1 an einem Ende des Widerstandes.
• Anschluss 2 am mittleren Schleifkontakt des Widerstandes.
• Anschluss 4 am zweiten Ende des Widerstandes.

Stromeinstellung "I":

• Anschluss 1 an einem Ende des Widerstandes.
• Anschluss 3 am mittleren Schleifkontakt des Widerstandes.
• Anschluss 4 am zweiten Ende des Widerstandes.

Die Anschlüsse 1 und 4 dürfen nicht kurzgeschlossen werden.

1. Schalten Sie das Netzgerät aus und verbinden dann die Remote-Buchse mit dem rückseitigen Fernsteuerungsanschluss Remote Control. Verschrauben Sie den äußeren Befestigungsring.
2. Schalten Sie das Netzgerät ein.
3. Stellen Sie den rückseitigen Wahlschalter MODE (8) in Position Remote Ctrl. Die Kontrollanzeige REAR CONTROL (2) leuchtet.
4. Über das externe Poti können die gewünschten Ausgangswerte eingestellt werden. Kontrollieren Sie den gesamten Einstellbereich auf korrekte Funktion. Die Ausgangsspannung kann am Display kontrolliert werden.

→ Schließen Sie bei der Überprüfung der Stromregelung den rückseitigen Hauptausgang MAIN OUTPUT (7) mit einem ausreichend dicken Kabel kurz (mind. 8 mm²). Kontrollieren Sie den gesamten Einstellbereich auf korrekte Funktion.

Wird die Fernsteuerfunktion nicht mehr benötigt, stellen Sie den Wahlschalter MODE in Position Normal.

d) Ausgang fernsteuern (Ein/Aus)

Der DC-Ausgang kann über einen Schaltkontakt ein- und ausgeschaltet werden.

Zum Anschluss gehen Sie wie folgt vor:

1. Verbinden Sie die Anschlussleitungen der Remote-Buchse wie abgebildet.
2. Kontaktieren Sie Anschluss 4 und 5 zu einem potentialfreien Schaltkontakt.
3. Wenn der Ausgang ausgeschaltet ist, blinken die Statusanzeigen C.V. und C.C. (1). Die Anzeige (1) zeigt daraufhin die derzeitigen Einstellungen der Ausgangsspannung und des Ausgangsstroms an.
4. Wenn der Ausgang ausgeschaltet ist, können Sie die Ausgangswerte mit den Einstellreglern für Spannung (VOLTAGE) (3) und Strombegrenzung (CURRENT) (4) festlegen.

1 7 2 8 6 3 5 4 1

①⑦ ②⑧⑥ ③⑤ ④ 0

An die Kontakte 4 und 5 darf keine Spannung angelegt werden.

1. Schalten Sie das Netzgerät aus und verbinden dann die Remote-Buchse mit dem rückseitigen Remote-Anschluss. Verschrauben Sie den äußeren Befestigungsring.
2. Schalten Sie das Netzgerät ein.
3. Stellen Sie den rückseitigen Wahlschalter MODE (8) in Position Remote Ctrl. Die Kontrollanzeige REAR CONTROL (2) leuchtet.
4. Bei offenem Schaltkontakt ist der DC-Ausgang aktiv, bei geschlossenem Schaltkontakt wird der DC-Ausgang abgeschaltet. Kontrollieren Sie die Schaltfunktion auf korrekte Funktion.
5. Bei abgeschaltetem DC-Ausgang erscheint „O P OFF“ im Display.
6. Wird die Fernsteuerfunktion nicht mehr benötigt, stellen Sie den Wahlschalter MODE in Position Normal.

→ Die Sense (Sensor)-Funktion ist nur bei Bestell.-Nr. 1086562 verfügbar.

Die Sense-Funktion ist eine automatische Spannungsregelung für den rückseitigen Hochstromausgang (MAIN OUTPUT) (7). Dazu werden zwei separate Messleitungen parallel zu den Anschlussleitungen angeschlossen. Auf diesen beiden Messleitungen wird der Spannungsabfall, welcher auf den Anschlussleitungen auftritt gemessen. Diesen Spannungsabfall gleicht das Labornetzgerät automatisch aus, so dass am Verbraucher die tatsächlich eingestellte Spannung anliegt.

Zum Anschluss gehen Sie wie folgt vor:

1. Schalten Sie Netzgerät und Verbraucher aus.
2. Verbinden Sie immer erst die Versorgungsleitungen vom Netzgerät zum Verbraucher. Achten Sie auf richtige Polarität.
3. Drücken Sie an den rückseitigen Anschlussbuchsen SENSE (14) die Klemmenentriegelung mit einem kleinen Schraubendreher nach innen und stecken die Leitungen in die Klemmöffnungen. Kontrollieren Sie den festen Sitz.
4. Verbinden Sie nun die beiden Sense-Leitungen polungsrichtig mit dem Verbraucher. Der Leiterquerschnitt für die Sense-Leitungen muss mindestens 0,34 mm² betragen.
5. Lösen Sie die Verbindungen immer in umgekehrter Reihenfolge (zuerst die Sense-Leitungen und dann die Anschlussleitungen).

1086562

Achten Sie darauf, die Sense-Leitungen möglichst nah am Anschlusspunkt des Verbrauchers zu kontaktieren. Achten Sie unbedingt auf die korrekte Polarität.

Schließen Sie die Sense-Leitungen niemals kurz.

12. SOFTWARE INSTALLIEREN

Die Software ist mit den Windows® Betriebssystemen XP, 2003, Vista, 7, 8 kompatibel.

1. Legen Sie die beiliegende Software-CD in das DVD-Laufwerk Ihres Computers ein.
2. Installieren Sie den Treiber (USB zu UART Bridge) für Ihr Betriebssystem im Ordner USB CP210x Drivers...
3. Kopieren Sie den Ordner hcs von der CD in den Applikationsordner Ihres Computers oder einen Ort Ihrer Wahl.
4. Öffnen Sie die Datei hcs.exe im Ordner hcs. Das Programm startet auf.

13. STEUERUNG MIT PC-SOFTWARE

1. Schalten Sie den Wahlschalter MODE (8) in die Stellung Normal.
2. Schließen Sie das Netzgerät mit Hilfe des USB-Kabels an eine freie USB-Schnittstelle Ihres PCs an. Verbinden Sie das Kabel mit der USB-Buchse (13) an der Geräterückseite.
3. Schalten Sie das Netzgerät ein.
4. Starten Sie das Programm mit der Datei hcs.exe. Nach dem Aufstarten der Software erfolgt die Steuerung des Netzgerätes über die Software.
5. Die Kontrollanzeige REAR CONTROL (2) leuchtet auf. Das Produkt reagiert auf keine Eingaben durch die Bedienknöpfe auf der Gerätevorderseite mehr.

a) Betriebselemente der Software und Grundbetrieb

Rating: 60V 15A N 29.1V [SETTING] M 0.1A 0.7A 2.9W OUTPUT ○-○ L K Voltage: 29.2 V 60.5 J Current: 0.7 A 15 I H G F External Timed Program Description: Running Cycle: 1 E D External Timed Program Internal Preset Memory Data Log Setting Stop Voltage Current Time Output 1 0.0 0.0 0:00:00 ✓ 2 0.0 0.0 0:00:00 ✓ 3 0.0 0.0 0:00:00 ✓ 4 0.0 0.0 0:00:00 ✓ 5 0.0 0.0 0:00:00 ✓ 6 0.0 0.0 0:00:00 ✓ 7 0.0 0.0 0:00:00 ✓ 8 0.0 0.0 0:00:00 ✓ 9 0.0 0.0 0:00:00 ✓ 10 0.0 0.0 0:00:00 ✓ 11 0.0 0.0 0:00:00 ✓ 12 0.0 0.0 0:00:00 ✓ 13 0.0 0.0 0:00:00 ✓ 14 0.0 0.0 0:00:00 ✓ 15 0.0 0.0 0:00:00 ✓ 16 0.0 0.0 0:00:00 ✓ 17 0.0 0.0 0:00:00 ✓ 18 0.0 0.0 0:00:00 ✓ Clear Table C M W: 68.5V MaxC: 16.4A Sampling: IS UVL: 69.5V UCL: 16.4A Var: V1.6

A Funktionsregisterkarten Wechseln Sie die Funktionsansicht auf der rechten Seite zwischen: · Externes Zeitprogramm (External Timed Program) · Interner Voreinstellungsspeicher (Internal Preset Memory) · Datenaufzeichnung (Data Log) · Einstellungen (Setting)
B Datenerfassungstabelle Das	Datenerfassungsfeld für die externe Zeitprogrammfunktion. Die maximale Anzahl an Aktionen beträgt 20.
C Tabelleninhalt löschen Löschen	Sie sämtliche Daten in der Datenerfassungstabelle für die externe Zeitprogrammfunktion.
D Start/Stopp	Starten (Run) bzw. stoppen (Stop) Sie das externe Zeitprogramm gemäß den in der Datenerfassungstabelle vorliegenden Werten.
E Anzahl Arbeitsabläufe Die	Anzahl an Arbeitsabläufen, die das Zeitprogramm durchlaufen wird. Gültige Werte sind 0 – 999, wobei 0 einen unendlichen Arbeitsablauf bedeutet.
F Tabellenbeschreibung Ein Textfeld, in dem eine Tabellenbeschreibung eingetragen werden kann.
G Dateiverwaltung	Datenerfassungstabelle/Einstellungen als .csv Datei exportieren.csv-formatierteDatenerfassungstabelle/Einstellungen importieren Ansicht drucken
H Einstellungen übernehmen Eingestellte Spannung und Strom übernehmen und übertragen.
I Ausgang ein (On) / aus (Off) Stromversorgung aktivieren / deaktivieren. Bestätigen Sie die Einstellung mit der Eingabetaste (H). Die LED-Anzeige zeigt “O P OFF” an.
J Strom In diesem Feld können Sie die Stromstärke zur Stromversorgung programmieren. Drücken Sie nach Eingabe des Wertes die Eingabetaste (H), um die Einstellungen zu übernehmen. Die Stromeinstellung kann auch über den Schieberegler vorgenommen werden.
K Spannung In diesem Feld können Sie die Spannung zur Stromversorgung programmieren. Drücken Sie nach Eingabe des Wertes die Eingabetaste (H), um die Einstellungen zu übernehmen. Die Spannungseinstellung kann auch über den Schieberegler vorgenommen werden.
L Ausgang ein / aus Stromversorgung aktivieren / deaktivieren. Klicken Sie auf die Schaltfläche. Ist die Stromversorgung deaktiviert, zeigt die LED-Anzeige “O P OFF” an.
M Einstellungen Hier können Sie die Spannungseinstellung und die Strombegrenzung der Stromversorgung ablesen.
N Status Hier können Sie die aktuelle Spannungs-, Strom- und Leistungsabgabe der Stromversorgung ablesen. C.V. ist äquivalent zur Konstantspannungsanzeige; C.C ist äquivalent zur Konstantstromanzeige.

b) Interner Voreinstellungsspeicher

Rating: 60V 15A 29.0V [SETTING] 0.2A 29.2V 0.7A 5.8W OUTPUT >-> Voltage: 29.2 V 0 50.5 Current: 0.7 A 0 16 Output: On Off Set Internal Preset Memory Description: External Timed Program Internal Preset Memory Data Log Setting Select Voltage Current Preset 1 0.8 0.2 Preset 2 0.9 0.4 Preset 3 0.8 0.1 Read From PS Clear Table Max: 60.5V MaxC: 16.0A Sampling: 1S UVL: 60.5V UCL: 16.0A Ver: V1.6

Über die Software können Sie den Voreinstellungsspeicher der Stromversorgung ablesen, einstellen und anwenden.

• Die Voreinstellungswerte werden automatisch in die Software geladen; falls dies nicht erfolgt, klicken Sie die Schaltfläche Read From PS, um die Information zu laden.
- Wenn Sie einen der Voreinstellungswerte übernehmen möchten, wählen Sie die entsprechende Option. Betätigen Sie dann die Schaltfläche Set (Einstellen).
- Wenn Sie die Voreinstellungswerte verändern wollen, doppelklicken Sie auf das Spannungswertfeld (Voltage) oder Stromwertfeld (Current) und stellen die gewünschten Werte mit den Schiebereglern ein.

Die Einstellwerte für Spannung und Strom müssen >0.0 (grösser als null) sein, um die Einstellwerte über die Schaltfläche Set (Einstellen) auf das Gerät übertragen zu können.

- Wenn Sie den Inhalt der Tabelle löschen möchten, betätigen Sie die Schaltfläche Clear Table (Tabelleninhalt löschen).

Mit den Bedienflächen der Dateiverwaltung (G) können Sie die Einstellungen importieren und exportieren oder ausdrucken.

c) Datenaufzeichnung

Sie können das Echtzeit- bzw. aufgezeichnete Spannungs-/Strom-/Leistungs-Diagramm dieser Funktion sehen.

Mit den Bedienflächen der Dateiverwaltung (G) können Sie die Einstellungen importieren und exportieren oder ausdrucken.

• Wechseln Sie zwischen dem aufgezeichneten Diagramm (Import) und dem Echtzeit-Diagramm (Now), indem Sie die entsprechende Option in der unteren linken Ecke des Bedienfeldes auswählen.
• Mit dem Schieberegler Move können Sie das Diagramm zeitlich verschieben.
• Mit dem Schieberegler Zoom können Sie das Diagramm proportional vergössern oder verkleinern.
• Lesen Sie Spannung, Strom und Leistungsverbrauch im Diagramm ab. Diese drei Einheiten sind farblich markiert und können einfach anhand der Legende auseinandergehalten werden.

d) Einstellungen

Sprache (Language) Wählen Sie die gewünschte Programmsprache aus.
COMM-Schnittstelle (COM Port)	Der Anschluss zwischen dem PC und der Stromversorgung. Er wird automatisch während des Softwarestarts konfiguriert. Es wird nicht empfohlen, hier manuelle Änderungen vorzunehmen.
DataLog Abtastdauer (Data Log Sampling Time)	Das Zeitintervall zwischen zwei Abtastvorgängen.
Einstellung Spannungsobergrenze (UVL) (Voltage Upper Limit (UVL) Setting)	Begrenzen Sie softwareseitig die Ausgangsspannung.
Einstellung Stromobergrenze (UCL) (Current Upper Limit (UCL) Setting)	Begrenzen Sie softwareseitig den Ausgangsstrom.

• Betätigen Sie zum Speichern der Einstellungen die Schaltfläche OK.
• Betätigen Sie zum Zurücksetzen auf die Standardeinstellungen die Schaltfläche Default (Grundeinstellung).

14. SCHUTZEINRICHTUNGEN

Das Netzgerät hat verschiedene automatische Schutzeinrichtungen integriert, die das Netzgerät vor Beschädigungen schützen. Die aktivierten Schutzeinrichtungen werden mit Buchstabencodes im Display angezeigt und gleichzeitig wird der DC-Ausgang aus Sicherheitsgründen abgeschaltet.

Ist eine Schutzeinrichtung aktiv, muss umgehendst der Verbraucher abgeschaltet und vom Netzgerät abgeklemmt werden.

Um den Ausgang zu reaktivieren, schalten Sie das Netzgerät aus. Warten Sie bis alle Anzeigen erloschen sind. Schalten Sie das Netzgerät wieder ein. Das Netzgerät sollte wieder normal funktionieren. Ist dies nicht der Fall, setzen Sie sich bitte mit unserem Kundendienst in Verbindung. Folgende Anzeigen sind möglich:

a) Überspannungsabschaltung

DUP

• Am DC-Ausgang wurde eine höhere Fremdspannung festgestellt als das Netzgerät bereitstellt. Der Ausgang wird abgeschaltet.
  • Die Spannungspegel für die Abschaltung sind in den technischen Daten angegeben.

b) Übertemperaturabschaltung

OTP

• Der integrierte Temperaturfühler hat eine zu hohe Systemtemperatur festgestellt. Um eine Überhitzung zu verhindern wird der Ausgang abgeschaltet.
• Schalten Sie das Netzgerät aus und lassen es mindestens 30 Minuten abkühlen. Kontrollieren Sie nach dem Einschalten, ob der Lüfter oder die Lüftungsöffnungen blockiert sind. In der Einschalt-Selbsttestphase muss der Lüfter hörbar anlaufen. Ist dies nicht der Fall, setzen Sie sich bitte mit unserem Kundendienst in Verbindung.

c) Überlastabschaltung

OLP

• Bei einer Überlastung am DC-Ausgang wird normalerweise die Strombegrenzung aktiv. Sollte dies einmal nicht der Fall sein, so wird eine zweite Schutzfunktion aktiv.
• Schalten Sie umgehendst nach erscheinen dieser Warnmeldung das Netzgerät ab und kontrollieren die Anschlussdaten des Verbrauchers. Entfernen Sie den Verbraucher vom DC-Ausgang des Netzgeräts.
• Schalten Sie das Netzgerät wieder ein und kontrollieren die Funktion. Bleibt die Fehlermeldung bestehen, setzen Sie sich mit unserem Kundendienst in Verbindung.

15. WARTUNG UND REINIGUNG

• Trennen Sie das Produkt von der Stromquelle.
- Neben einer gelegentlicher Reinigung oder dem Austauschen der Sicherung ist das Produkt wartungsfrei.
- Zur Reinigung des Gerätes nehmen Sie ein sauberes, fusselfreies, antistatisches und leicht feuchtes Reinigungstuch ohne scheuernde, chemische und lösungsmittelhaltige Reinigungsmittel.

a) Netzsicherung wechseln

Lässt sich das Labornetzgerät nicht mehr einschalten, so ist vermutlich die rückseitige Netzsicherung (12) defekt.

Befolgen Sie die nachstehenden Schritte, um die Hauptsicherung auszutauschen:

1. Schalten Sie das Netzgerät aus und entfernen alle Anschlusskabel und den Netzstecker vom Gerät.

2. Drücken Sie mit einem geeigneten Schlitzschraubendreher den rückseitigen Sicherungshalter (12) mit einer Hebelbewegung aus der Halterung.

3. Ersetzen Sie die defekte Sicherung gegen eine neue Feinsicherung des selben Typs und Nennstromstärke. Den Sicherungswert finden Sie im Kapitel „Technische Daten“.

4. Drücken Sie den Sicherungseinsatz in den Sicherungshalter.

Sicherungen sind Ersatzteile und werden nicht durch die Gewährleistung/Garantie abgedeckt.

16. BEHEBUNG VON STÖRUNGEN

Mit dem Labor-Netzgerät haben Sie ein Produkt erworben, welches zuverlässig und betriebssicher ist. Dennoch kann es zu Problemen oder Störungen kommen.

Hier möchten wir Ihnen beschreiben, wie Sie mögliche Störungen leicht selbst beheben können:

Beachten Sie unbedingt die Sicherheitshinweise!

Fehler Mögliche Ursache
Das Netzgerät lässt sich nicht einschalten.	Leuchtet am Netzgerät die LED-Kontrollleuchte C.V. oder C.C?Kontrollieren Sie die Netzspannung (evtl. Netzsicherung im Gerät bzw. Leitungsschutzschalter überprüfen).
Angeschlossene Verbraucher funktionieren nicht.	Ist die korrekte Spannung eingestellt?Ist die Polarität korrekt?Überprüfen Sie die technischen Daten der Verbraucher.
Die Kontrollanzeige REAR CONTROL leuchtet. Das Gerät kann über die Drehregler nicht bedient werden.	Der Fernsteuerbetrieb ist aktiv. Stellen Sie den rückseitigen Schiebeschalter MODE in Position Normal.
Anzeige „O P OFF“ leuchtet. Der DC-Ausgang wurde über den Fernsteuerungsanschluss Remote Control (10) oder die Software abgeschaltet.
Der Ausgangsstrom wird auf 5 A begrenzt, obwohl die Stromeinstellung höher liegt.	Der vordere Anschluss wird auf max. 5 A begrenzt. Für höhere Ströme schließen Sie den Verbraucher am rückseitigen Haupt-Ausgang an.
Die LED-Kontrollleuchte C.C. leuchtet.	Konstantstrombetrieb:Die voreingestellte Stromstärke wurde überschritten.Kontrollieren Sie die Stromaufnahme an Ihrem Verbraucher und erhöhen Sie ggf. die Strombegrenzung am Netzgerät.
Die LED-Kontrollleuchte C.V. leuchtet.	Konstantspannungsbetrieb:Das Netzgerät arbeitet normal. Am Ausgang wird die eingestellte, konstante Spannung ausgegeben.
Anzeige „OVP“ Überspannungsabschaltung:Anzeige „OtP“ Übertemperaturabschaltung:	Siehe Kapitel „Schutzeinrichtungen“.Siehe Kapitel „Schutzeinrichtungen“.

Anzeige „OLP“ Überlastabschaltung:

Siehe Kapitel „Schutzeinrichtungen“.

Andere Reparaturen als zuvor beschrieben sind ausschließlich durch eine autorisierte Fachkraft durchzuführen. Sollten Sie Fragen zum Umgang des Gerätes haben, steht Ihnen unser Technischer Support zur Verfügung.

17. ENTSORGUNG

Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht werden, müssen mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist darauf hin, dass dieses Gerät am Ende seiner Lebensdauer getrennt von unsortiertem Siedlungsabfall zu entsorgen ist.

Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die Endnutzer sind verpflichtet, Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Erfassungsstelle vom Altgerät zerstörungsfrei zu trennen.

Vertreiber von Elektro- und Elektronikgeräten sind gesetzlich zur unentgeltlichen Rücknahme von Altgeräten verpflichtet. Conrad stellt Ihnen folgende kostenlose Rückgabemöglichkeiten zur Verfügung (weitere Informationen auf unserer Internet-Seite):

• in unseren Conrad-Filialen
• in den von Conrad geschaffenen Sammelstellen
- in den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern und Vertreibern im Sinne des ElektroG eingerichteten Rücknahmesystemen

Für das Löschen von personenbezogenen Daten auf dem zu entsorgenden Altgerät ist der Endnutzer verantwortlich.

Beachten Sie, dass in Ländern außerhalb Deutschlands evtl. andere Pflichten für die Altgeräte-Rückgabe und das Altgeräte-Recycling gelten.

1. TECHNISCHE DATEN

	1086555(DPPS-16-30)	1086556(DPPS-32-15)	1086558(DPPS-60-8)
Betriebsspannung: 200 – 240 V/AC, 50/60 Hz
Max. Eingangsstrom (230 V/AC): 2,4 A 2,4 A	2,4 A
Max. Ausgangsleistung: 480 W 480 W 480 W
Ausgangsspannung: 1 – 16 V/DC 1 – 32 V/DC	1 – 60 V/DC
Max. Ausgangsstrom 0 – 30 A 0 – 15 A 0 – 8A
Restwelligkeit bei Nennlast (eff.): 5 mV, 50 mA	5 mV, 20 mA 5 mV, 10 mA
Spannungs-Regelverhalten bei 10 – 100 %Laständerung:	50 mV 50 mV	50 mV
Spannungs-Regelverhalten beiNetzschwankung (170 – 264 V/AC):	20 mV 20 mV	20 mV
Strom-Regelverhalten bei 10 – 90 %Laständerung:	150 mA 100 mA	100 mA
Strom-Regelverhalten bei Netzschwankung(170 – 264 V/AC):	50 mA 50 mA	50 mA
Anzeigegenauigkeit:	±(0,2% +0,3) V/A	±(0,2% +0,3) V/A ±(0.2% +0.3) V/A
OVP-Abschaltpegel von V-Ausgang:	+2 V (1 – 5 V)+3 V (5 – 16 V)	+2 V (1 – 5 V)+3 V (5 – 20 V)+4V(20 – 32V)	+2 V (1 – 5 V)+3 V (5 – 20 V)+4V(20 – 60V)
Wirkungsgrad:	85 % 86 %	87 %
Taktfrequenz:	65 – 85 kHz	75 – 95 kHz	65 – 85 kHz
Leistungsfaktor mit aktiver PFC	>0,96	>0,96	>0,96
Gerätefüfter:	Temperaturgesteuert (0 – 100 %)
Netzsicherung Träge (5 x 20 mm):	T3.15AL250V	T3.15AL250V	T3.15AL250V
Betriebstemperatur:	0 bis +40 °C
Betriebsluftfeuchtigkeit:	10 – 80 %, nicht kondensierend
Lagertemperatur:	-15 bis +70 °C
Lagerluftfeuchtigkeit	0 – 85 %, nicht kondensierend
Betriebshöhe:	max. 2000 m über Meereshöhe (N.N.)
Schutzklasse:	1
Gewicht:	2,6 kg
Abmessungen (B x H x T):	200 x 90 x 215 mm
	1086559(DPPS-16-40)	1086560(DPPS-32-20)	1086561(DPPS-60-10)
Betriebsspannung: 200 – 240 V/AC, 50/60 Hz
Max. Eingangsstrom (230 V/AC): 3,5 A 3,5 A	3,5 A
Max. Ausgangsleistung: 640 W 640 W 600 W
Ausgangsspannung: 1 – 16 V/DC 1 – 32 V 1	– 60 V
Max. Ausgangsstrom 0 – 40 A 0 – 20 A 0 – 10 A
Restwelligkeit bei Nennlast (eff.): 5 mV, 70 mA	5 mV, 30 mA 5 mV, 10 mA
Spannungs-Regelverhalten bei 10 – 100 %Laständerung:	50 mV 50 mV	50 mV
Spannungs-Regelverhalten beiNetzschwankung (170 – 264 V/AC):	20 mV 20 mV	20 mV
Strom-Regelverhalten bei 10 – 90 %Laständerung:	150 mA 100 mA	100 mA
Strom-Regelverhalten bei Netzschwankung(170 – 264 V/AC):	50 mA 50 mA	50 mA
Anzeigegenauigkeit: ±(0.2% +0.3) V/A ±(0.2% +0.3) V/A ±(0.2% +0.3) V/A
OVP-Abschaltpegel von V-Ausgang:	+2 V (1 – 5 V)+3 V (5 – 16 V)	+2 V (1 – 5 V)+3 V (5 – 20 V)+4 V (20 – 32 V)	+2 V (1 – 5 V)+3 V (5 – 20 V)+4 V (20 – 60 V)
Wirkungsgrad:	85 % 87 %	89 %
Taktfrequenz:	65 – 85 kHz	75 – 95 kHz	65 – 85 kHz
Leistungsfaktor mit aktiver PFC	>0,97	>0,97	>0,97
Gerätelüfter:	Temperaturgesteuert (0 – 100 %)
Netzsicherung Träge (5 x 20 mm):	T4.0AL250V	T4.0AL250V	T4.0AL250V
Betriebstemperatur:	0 bis +40 °C
Betriebsluftfeuchtigkeit:	10 – 80 %, nicht kondensierend
Lagertemperatur:	-15 bis +70 °C
Lagerluftfeuchtigkeit	0 – 85 %, nicht kondensierend
Betriebshöhe:	max. 2000 m über Meereshöhe (N.N.)
Schutzklasse:	1
Gewicht:	2,6 kg
Abmessungen (B x H x T):	200 x 90 x 215 mm
	1086562(DPPS-16-60)	1086563(DPPS-32-30)	1086564(DPPS-60-15)
Betriebsspannung: 200 – 240 V/AC, 50/60 Hz
Max. Eingangsstrom (230 V/AC): 4,7 A 4,7 A 4,7 A
Max. Ausgangsleistung: 960 W 960 W 900 W
Ausgangsspannung: 1 – 16 V/DC 1 – 32 V/DC 1 – 60 V/DC
Max. Ausgangsstrom 0 – 60 A 0 – 30 A 0 – 15 A
Restwelligkeit bei Nennlast (eff.): 5 mV, 100 mA 5 mV, 40 mA 5 mV, 15 mA
Spannungs-Regelverhalten bei 10 – 100 % Laständerung:	50 mV 50 mV	50 mV
Spannungs-Regelverhalten bei Netzschwankung (170 – 264 V/AC):	20 mV 20 mV	20 mV
Strom-Regelverhalten bei 10 – 90 % Laständerung:	200 mA 150 mA	100 mA
Strom-Regelverhalten bei Netzschwankung (170 – 264 V/AC):	50 mA 50 mV	50 mV
Anzeigegenauigkeit:	±(0.2% +0.3) V/A	±(0.2% +0.3) V/A	±(0.2% +0.3) V/A
OVP-Abschaltpegel von V-Ausgang:	+2 V (1 – 5 V)+3 V (5 – 16 V)	+2 V (1 – 5 V)+3 V (5 – 20 V)+4 V (20 – 32V)	+2 V (1 – 5 V)+3 V (5 – 20 V)+4 V (20 – 60V)
Wirkungsgrad:	86 % 90 %	90 %
Taktfrequenz:	65 – 85 kHz	75 – 95 kHz	65 – 85 kHz
Leistungsfaktor mit aktiver PFC	>0,97	>0,97	>0,97
Gerätefüfter:	Temperaturgesteuert (0 – 100 %)
Netzsicherung Flink (5 x 20 mm):	F8AL250V	F8AL250V	F8AL250V
Betriebstemperatur:	0 bis +40 °C
Betriebsluftfeuchtigkeit:	10 – 80 %, nicht kondensierend
Lagertemperatur:	-15 bis +70 °C
Lagerluftfeuchtigkeit	0 – 85 %, nicht kondensierend
Betriebshöhe:	max. 2000 m über Meereshöhe (N.N.)
Schutzklasse:	1
Gewicht:	3,2 kg
Abmessungen (B x H x T):	200 x 90 x 275 mm

Diese Ergänzung gilt nur für Geräte mit Firmware-Version 3.x.

a) Manuelle Nullstellung des Geräts

Jedes Mal, wenn Sie das Netzteil einschalten, wird es automatisch auf Null gestellt. Falls Sie das Gerät während des Betriebs auf Null zurückstellen müssen, es jedoch nicht erneut starten möchten, dann führen Sie die Nullstellung manuell durch.

1. Halten Sie den Regler VOLTAGE ca. 30 Sek. gedrückt, um den MENÜ-Modus aufzurufen. „CCO“ und „no“ erscheinen im Display.

ECO no C.V. C.C. BLUE CONTROL VOLTAGE CURRENT FROM FIRE/CONTENTS FROM FIRE/CONTENTS

1. Drehen Sie den Regler CURRENT, bis „CCO“ und „YES“ im Display erscheinen.

C:0 YES VOLTAGE CURRENT PUM. RELIANCE PUM. RELIANCE

1. Drücken Sie einmal den Regler CURRENT, um die Nullstellung durchzuführen. Die Anzeige „YES“ leuchtet im Display auf, um die Nullstellung zu bestätigen.

1. Drücken Sie den Regler VOLTAGE, um den MENÜ-Modus zu verlassen.

b) Rückstellung der Speicherplätze (P1/P2/P3) auf Werkseinstellung

Das Netzteil ermöglicht die Speicherung von drei Spannungswerten (inklusive der Strom-Einstellungen) auf drei unterschiedlichen Speicherplätzen: P1, P2, und P3. Falls Sie die Speicherplätze auf die Werkseinstellungen zurücksetzen möchten, gehen Sie wie folgt vor.

1. Halten Sie den Regler VOLTAGE ca. 30 Sek. gedrückt, um den MENÜ-Modus aufzurufen. „CCO“ und „no“ erscheinen im Display.

ECO Endo VOLTAGE CURRENT PULL FINE CABBRE PULL FINE CABBRE

1. Drehen Sie den Regler VOLTAGE, bis „rPr“ und „no“ im Display erscheinen.

rPr no C.V. E.C. BEAR CONTROL VOLTAGE HIGH PRE-VALUE CURRENT HIGH PRE-VALUE

1. Drehen Sie den Regler CURRENT, bis „rPr“ und „YES“ im Display erscheinen.

1. Drücken Sie einmal den Regler CURRENT, um die Speicherplätze zurückzusetzen. „YES“ leuchtet im Display auf, nachdem die Werte erfolgreich zurückgesetzt wurden.

1. Drücken Sie den Regler VOLTAGE, um den MENÜ-Modus zu verlassen.

13.8 V 5.0 A C.V. E.C. BLUE CONTROL VOLTAGE CURRENT RISK RARELLATION RISK RARELLATION

Suisse: www.conrad.ch

2. UTILISATION PREVUE

D Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
