PH0107 - Drucksensor IFM - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts PH0107 IFM als PDF.
| Marke | IFM |
| Modell | PH0107 |
| Produkttyp | Elektronischer Drucksensor |
| Anzeige | Digital 3-stellig |
| Schaltausgang | 2 x PNP oder NPN (einstellbar) |
| Analogausgang | 4…20 mA oder 0…10 V |
| Versorgungsspannung | 20…30 V DC |
| Stromaufnahme | < 60 mA |
| Max. Ausgangsstrom | 250 mA pro Ausgang |
| Schutzart | IP 67 |
| Material in Kontakt mit Medium | Edelstahl 316L, Keramik (99,9% Al₂O₃), PTFE |
| Gehäusematerial | Edelstahl 316L, PBTP, PC, PEI, EPDM/X, FPM |
| Umgebungstemperatur | -25…80 °C |
| Mediumstemperatur | -25…80 °C |
| Genauigkeit (Linearität, Hysterese, Wiederholbarkeit) | < ±0,6% der Spanne |
| Ansprechzeit (Schaltausgänge) | Min. 3 ms |
| Ansprechzeit (Analogausgang) | Min. 3 ms |
| Ausgangsfunktionen | Hysterese (NO/NC), Fenster (NO/NC), analog |
| Programmierung | Über die Tasten Mode/Enter und Set |
| Wartung | Reinigung des Filterdeckels |
| Sicherheit | Schutz gegen Verpolung, Kurzschluss und Überlast |
Häufig gestellte Fragen - PH0107 IFM
Benutzerfragen zu PH0107 IFM
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Drucksensor kostenlos im PDF-Format! Finden Sie Ihr Handbuch PH0107 - IFM und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. PH0107 von der Marke IFM.
BEDIENUNGSANLEITUNG PH0107 IFM
Bedienungsanleitung Operating instructions Notice utilisateurs
efector500®
Elektronischer Drucksensor
Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 5
Bedien- und Anzeigeelemente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 5
Bestimmungsgemäße Verwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 6
Betriebsarten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 7
Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 8
Elektrischer Anschluß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 10
Programmieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 11
Inbetriebnahme / Betrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 12
Technik-Information / Funktionsweise / Parameter
Einstellbare Parameter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 13
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 18

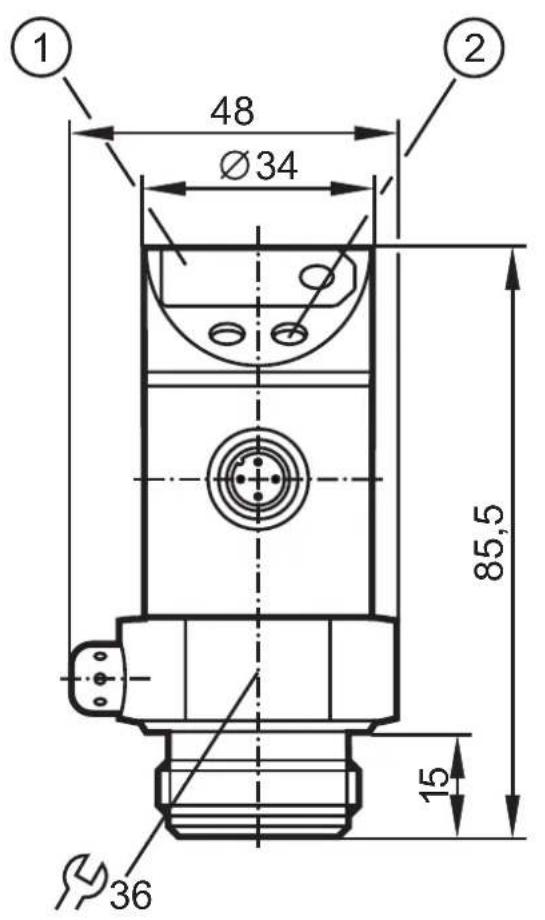

Maßzeichnung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 48
Einstellbereiche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 49
DEUTSCH
Contents
Safety instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 20
Controls and indicating elements . . . . . . . . . . . . . . . . . . page 20
Function and features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 21
Operating modes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 22
Installation page 23
Electrical connection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 25
Programming ...... page 26
Installation and set-up / operation . . . . . . . . . . . . . . . . . . . . page 27
Technical information / Functioning / Parameters
Adjustable parameters . . . . . . . . . . . . . . . . . . . . . . . . . page 28
Technical data page 33
Scale drawing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 48
Setting ranges . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 49
HSI7DN3
Contenu
Lesen Sie vor der Inbetriebnahme des Gerätes die Produktbeschreibung. Vergewissern Sie sich, daß sich das Produkt uneingeschränkt für die betreffende Applikationen eignet.
Die Mißachtung von Anwendungshinweisen oder technischen Angaben kann zu Sach- und/oder Personenschäden führen.
Prüfen Sie in allen Applikationen die Verträglichkeit der Produktwerkstoffe (s. Technische Daten) mit den zu messenden Druckmedien.

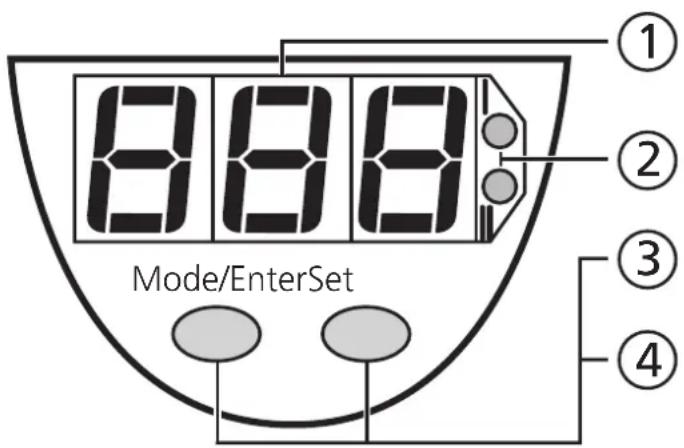

Bedien- und Anzeigeelemente
| 1 | 7-Segment-Anzeige | Anzeige des Systemdrucks1), Anzeige der Parameter und Parameterwerte. |
| 2 | 2 x LED rot | Anzeige des Schaltzustands; leuchtet, wenn Ausgang I / II durchgeschaltet ist. |
| 3 | Programmiertaste Mode / Enter | Anwahl der Parameter und Menüpunkte Bestätigen der Parameterwerte. |
| 4 | Programmiertaste Set | Einstellen der Parameterwerte (kontinuierlich durch Dauerdruck; schrittweise durch Einzeldruck). |
^1) 3-stellige Anzeige im Minusbereich: -.XX = -0,XX
Bestimmungsgemäße Verwendung
- Der Drucksensor erfaßt den Systemdruck,
- zeigt ihn durch ein Display an
- und erzeugt 2 Ausgangssignale entsprechend der eingestellten Ausgangskonfiguration.
| Ausgang 1 | Ausgang 2 | |
| Analogausgang(nur Ausgang 2) | I: 4 ... 20mA | |
| U: 0 ... 10V | ||
| Schaltfunktion(Ausgang 1 und Ausgang 2; Funktion getrennt je Ausgang einstellbar) | Hysteresefunktion / Schließer (Hno) | |
| Hysteresefunktion / Öffner (Hnc) | ||
| Fensterfunktion / Schließer (Fno) | ||
| Fensterfunktion / Öffner (Fnc) | ||
| Schaltlogik(gilt für beide Schaltausgänge) | p-schaltend (PnP) | |
| n-schaltend (nPn) | ||
Einsatzbereich (Druckart: Relativdruck)
| Bestell-number | Meßbereich | Zulässiger Überlastdruck | Berstdruck | |
| PF2053 | bar | -1,0 ... 25 100 350 | ||
| PSI | -15 ... 363 1450 5070 | |||
| MPa | -0,1 ... 2,5 10 35 | |||
| PF2054 | bar | -0,5 ... 10 50 150 | ||
| PSI | -7 ... 145 725 2175 | |||
| kPa | -50 ... 1000 5000 (5MPa) 15000 (15MPa) | |||
| PF2056 | bar | -0,13 ... 2,50 | 20 50 | |
| PSI | -1,8 ... 36,3 | 290 725 | ||
| kPa | -13 ... 250 | 2000 (2MPa) | 5000 (5MPa) | |
| PF2057 | mbar | -50 ... 1000 | 10000 (10bar) | 30000 (30bar) |
| PSI | -0,7 ... 14,5 | 145 450 | ||
| kPa | -5,0 ... 100 | 1000 (1MPa) | 3000 (3MPa) |
Vermeiden Sie statische und dynamische Überdrücke, die den angegebenen Überlastdruck überschreiten.
Schon bei kurzzeitiger Überschreitung des Berstdrucks kann das Gerät zerstört werden (Verletzungsgefahr)!
Betriebsarten
Run-Modus
Normaler Arbeitsbetrieb
Nach dem Einschalten der Versorgungsspannung befindet sich das Gerät im Run-Modus. Es führt seine Überwachungsfunktion aus und gibt Ausgangssignale entsprechend den eingestellten Parametern.
Das Display zeigt den aktuellen Systemdruck an (kann ausgeschaltet werden; → Seite 15). Die roten LEDs signalisieren den Schaltzustand der Ausgänge.
Display-Modus
Anzeige der Parameter und Parameterwerte
Das Gerät geht durch kurzen Druck auf die Taste "Mode/Enter" in den Display-Modus. Intern verbleibt es im Arbeitsbetrieb. Unabhängig davon können die eingestellten Parameterwerte abgelesen werden:
- Kurzer Druck auf die Taste "Mode/Enter" blättert durch die Parameter.
- Kurzer Druck auf die Taste "Set" zeigt 15s lang den zugehörigen Parameterwert. Nach weiteren 15s geht das Gerät zurück in den Run-Modus.
Programmier-Modus
Einstellen der Parameterwerte
Das Gerät geht in den Programmiermodus, wenn ein Parameter angewählt ist und danach die Taste "Set" länger als 5s gedrückt wird (der Parameterwert wird blinkend angezeigt, danach fortlaufend erhöht). Das Gerät verbleibt auch hier intern im Arbeitsbetrieb. Es führt seine Überwachungsfunktionen mit den bestehenden Parametern weiter aus, bis die Veränderung abgeschlossen ist.
Sie können den Parameterwert mit Hilfe der Taste "Set" ändern und mit der Taste "Mode/Enter" bestätigen. Das Gerät geht in den Run-Modus zurück, wenn danach 15s lang keine Taste mehr gedrückt wird.
Montage
Stellen Sie vor Ein- und Ausbau des Sensors sicher, daß die Anlage druckfrei ist.
Durch Aseptoflex-Adapter ist der Sensor adaptierbar an unterschiedliche Prozeßanschlüsse. (Adapter sind gesondert als Zubehör zu bestellen).

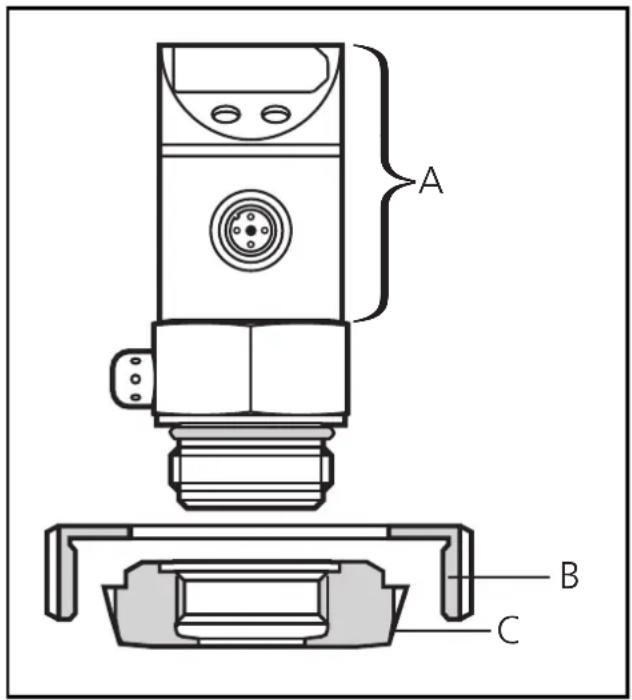

Montieren Sie zuerst den Adapter (C) an den Sensor, dann Sensor + Adapter mit Hilfe einer Überwurfmutter, eines Klemmflanschs o. ä. (B) an den Prozeßanschluß.
A = drehbares Gehäuse
Falls das Befestigungselement (B) nicht von oben über den Sensor geschoben werden kann: schieben Sie es vor Montage des Adapters von unten auf den Sensor.
ACHTUNG: Eine Garantie für langzeitstabile und somit wartungsfreie, spaltfreie, hygienegerechte Dichtwirkung der metallischen Abdichtung (Aseptoflex-Verbindung) besteht nur für einmalige Montage.
Einschweißadapter
Verwenden Sie Einschweißadapter: Schweißen Sie zuerst den Adapter ein. Montieren Sie dann den Sensor.

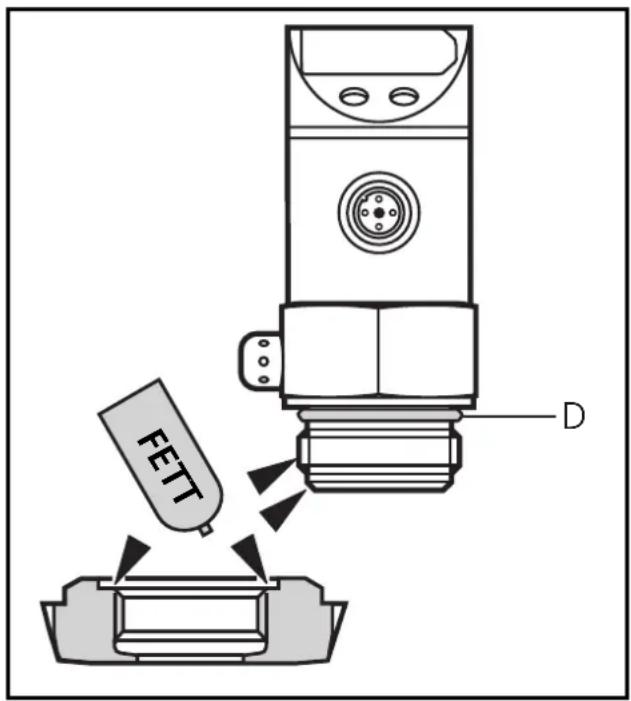

Montage des ifm-Prozeßadapters Schritt 1
Fetten Sie Gewinde und Dichtflächen von Sensor und Adapter ein.
Lebensmitteltaugliche Schmier-paste (USDA-H1 84-201) wird mitgeliefert.
Achten Sie darauf, daß sich der O-Ring (D) an seinem Platz befindet.
Schritt 2
Schrauben Sie den Sensor in den Adapter ein. Vermeiden Sie dabei mechanische Einwirkungen auf die Dichtflächen.

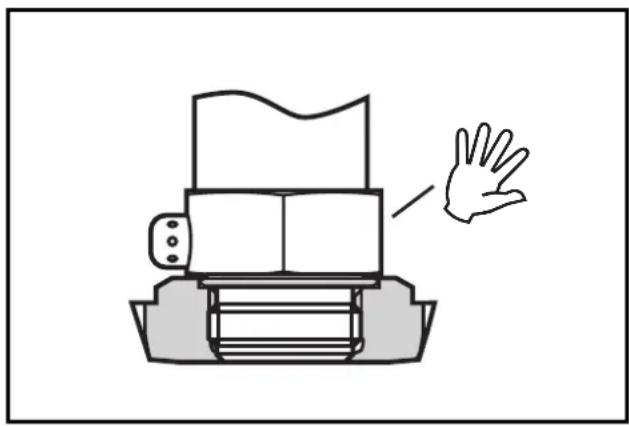

Schritt 3
Spannen Sie Sensor + Adapter in eine Klemmvorrichtung (E). Die Dichtflächen (F) dürfen dabei nicht beschädigt werden. Ziehen Sie den Sensor mit einem Schraubenschlüssel an, bis der Anschlag spürbar ist.
Weiterdrehen kann die Dichtwirkung beeinträchtigen.
Elektrischer Anschluß
Das Gerät darf nur von einer Elektrofachkraft installiert werden. Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen. Spannungsversorgung nach EN50178, SELV, PELV.
Schalten Sie die Anlage spannungsfrei und schließen Sie das Gerät folgendermaßen an:

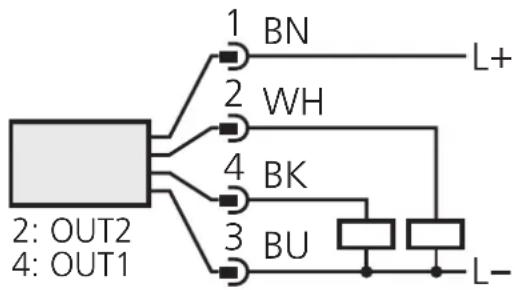

2 x p-schaltend
2 x n-schaltend


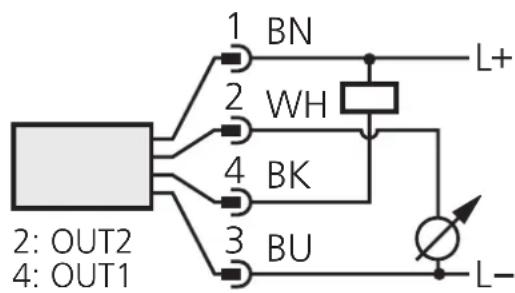

1 x p-schaltend / 1 x analog

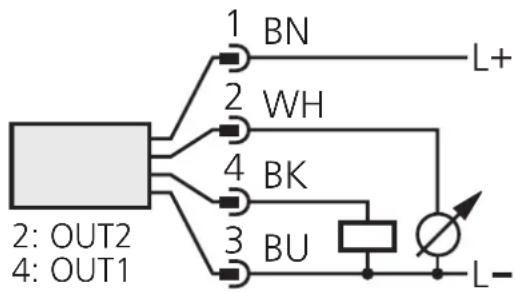

1 x n-schaltend / 1 x analog
Steckeransicht (am Gerät)
Adernfarben bei ifm-Kabeldosen:
| 1 |    | Drücken Sie die Taste Mode/Enter, bis der gewünschte Parameter im Display erscheint. |
| 2 |    | Drücken Sie die Taste Set und halten Sie sie gedrückt.Der aktuelle Parameterwert wird 5s lang blinkend angezeigt,danach wird er erhöht*(schrittweise durch Einzeldruck oder kontinuierlich durch Festhalten der Taste). |
| 3 |    | Drücken Sie kurz die Taste Mode/Enter (= Bestätigung).Der Parameter wird erneut angezeigt; der neue Parameterwert ist wirksam. |
| 4 | Weitere Parameter verändern:Beginnen Sie wieder mit Schritt 1. | Programmierung beenden:Warten Sie 15s oder drücken Sie die Mode/Enter-Taste, bis wieder der aktuelle Meßwert erscheint. |
*Wert verringern: Lassen Sie die Anzeige bis zum maximalen Einstellwert laufen. Danach beginnt der Durchlauf wieder beim minimalen Einstellwert.
Stellen Sie die Anzeigeeinheit (Uni) ein, bevor Sie die Schaltgrenzen (SPx, rPx) und die Grenzen für die Analogwerte (ASP, AEP) festlegen. Dadurch vermeiden Sie Rundungsfehler bei der internen Umrechnung auf andere Einheiten und erhalten exakt die gewünschten Werte. Auslieferungszustand: Uni = bar.
Wird während des Einstellvorgangs 15s lang keine Taste gedrückt, geht das Gerät mit unveränderten Werten in den Run-Modus zurück.
Das Gerät läßt sich elektronisch verriegeln, so daß unbeabsichtigte Fehleingaben verhindert werden: Drücken Sie im Run-Modus 10s lang die beiden Programmiertesten. Sobald die Anzeige verlischt, ist das Gerät verriegelt oder entriegelt. Auslieferungszustand: Nicht verriegelt. Bei verriegeltem Gerät erscheint kurzzeitig in der Anzeige, wenn versucht wird, Parameterwerte zu ändern.
Inbetriebnahme / Betrieb
Prüfen Sie nach Montage, elektrischem Anschluß und Programmierung, ob das Gerät sicher funktioniert.
Störanzeigen während des Betriebs:
| OL | Überlastdruck (Meßbereich überschritten). |
| UL | Unterlastdruck (Meßbereich unterschritten). |
| SC1 | Blinkend: Kurzschluß in Schaltausgang 1*. |
| SC2 | Blinkend: Kurzschluß in Schaltausgang 2*. |
| SC | Blinkend: Kurzschluß in beiden Schaltausgängen*. |
*Der betreffende Ausgang ist abgeschaltet, solange der Kurzschluß andauert.

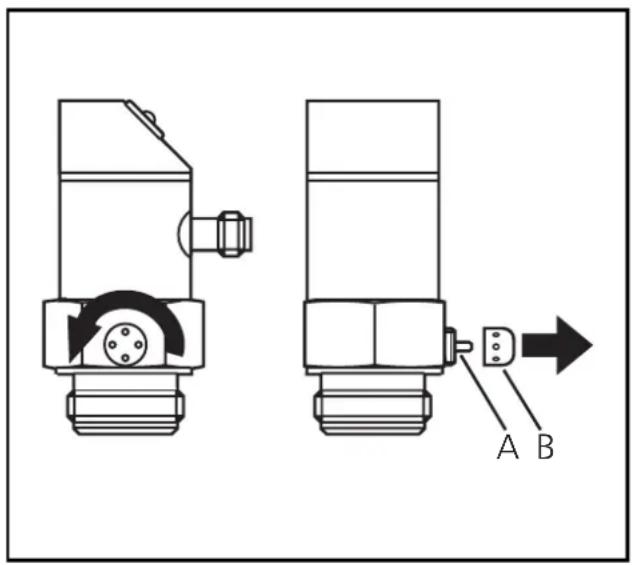

Reinigen der Filterabdeckung
Sollten zähflüssige und rückstandbildende Medien die Filterabdeckung des Sensors zusetzen (und damit die Meßgenauigkeit geringfügig beeinträchtigen), können Sie die Abdeckung reinigen.
Schrauben Sie die Filter-abdeckung (B) ab (benutzen Sie dazu eine Zange mit kunststoff-geschützten Backen). Reinigen Sie die Kappe gründlich.
Der Stutzen (A) sollte nur von fachkundigem Personal und mit großer Sorgfalt gereinigt werden.
Etwaige Mediumsrückstände dürfen nicht verdichtet und in den Stutzen gepreßt werden. Sie könnten das Filtersystem verstopfen und die Meßgenauigkeit des Sensors beeinträchtigen.
Schrauben Sie die Filterabdeckung wieder fest auf.
Der Sensor ist ausreichend gegen rauhe Umgebungsbedingungen geschützt (Schutzart IP 67). Sie können die Schutzart durch spezielles Zubehör erhöhen (Bestell-Nr. E30043).
Technik-Information / Funktionsweise / Parameter
Einstellbare Parameter
| SP1SP2 | Schaltpunkt 1 / 2Oberer Grenzwert, bei dem der Ausgang seinen Schaltzustand ändert.SP2 ist nur aktiv, wenn OU2 = Hnc, Hnc, Fno oder Fnc. |
| rP1rP2 | Rückschaltpunkt 1 / 2Unterer Grenzwert, bei dem der Ausgang seinen Schaltzustand ändert.rPx ist stets kleiner als SPx. Es können nur Werte eingegeben werden, die unter dem Wert für SPx liegen. Bei Veränderung des Schaltpunkts wird der Rückschaltpunkt mitgezogen (der Abstand zwischen SPx und rPx1 bleibt konstant). Ist der Abstand größer als der neue Schaltpunkt, wird er automatisch reduziert (rPx wird auf den minimalen Einstellwert gesetzt).rP2 ist nur aktiv, wenn OU2 = Hnc, Hnc, Fno oder Fnc.Einstellbereiche für SPx / rPx: → Seite 49. |
| OU1 | Konfiguration für Ausgang 1Es sind 4 Schaltfunktionen einstellbar:- Hno = Hysteresefunktion / normally open (Schließer)- Hnc = Hysteresefunktion / normally closed (Öffner)- Fno = Fensterfunktion / normally open (Schließer)- Fnc = Fensterfunktion / normally closed (Öffner) |
| OU2 | Konfiguration für Ausgang 2Es sind 4 Schaltfunktionen und 2 Analogsignale einstellbar:- Hno = Hysteresefunktion / normally open (Schließer)- Hnc = Hysteresefunktion / normally closed (Öffner)- Fno = Fensterfunktion / normally open (Schließer)- Fnc = Fensterfunktion / normally closed (Öffner)- I = Analogausgang 4 ... 20mA- U = Analogausgang 0 ... 10V |
| ASP | AnalogstartpunktMeßwert, bei dem 4mA / 0V ausgegeben werden.ASP ist nur aktiv, wenn OU2 = I oder U. |
| AEP | AnalogendpunktMeßwert, bei dem 20mA / 10V ausgegeben werden.Mindestabstand zwischen ASP und AEP = 25% des Meßbereichsendwerts (Skalierfaktor 4).AEP ist nur aktiv, wenn OU2 = I oder U.Einstellbereiche für ASP / AEP: → Seite 49. |
| EF | Erweiterte FunktionenDieser Menüpunkt enthält ein Untermenü mit Parametern, die selten benutzt werden. Durch kurzen Druck auf die Set-Taste erhalten Sie Zugang zu diesen Parametern. |
| HILO | Min-Max-Speicher für SystemdruckHI: Anzeige des höchsten gemessenen DrucksLO: Anzeige des niedrigsten gemessenen DrucksLöschen des Speichers:- Drücken Sie die “Mode/Enter”-Taste, bis “HI” oder “LO” erscheint.- Drücken Sie die “Set”-Taste und halten Sie sie fest, bis die Anzeige “- - - ” erscheint.- Drücken Sie dann kurz die “Mode/Enter”-Taste. |
| COF | Nullpunkt-Kalibrierung (Calibration offset)Der interne Meßwert (Arbeitswert des Sensors) wird gegenüber dem realen Meßwert verschoben.Einstellbereich: -5 ... +5% des Meßbereichsendwerts (bei Skalierung im Auslieferungszustand: ASP = 0% und AEP = 100%),in Schritten von 0,1% des Meßbereichsendwerts. |
| CAR | Zurücksetzen der Kalibrierdaten (Calibration reset)Setzt die mit COF eingestellte Kalibrierung zurück auf Werkseinstellung.- Drücken Sie die “Mode/Enter”-Taste, bis CAR angezeigt wird.- Drücken Sie die “Set”-Taste und halten Sie sie fest, bis die Anzeige “- - - ” erscheint.- Drücken Sie dann kurz die “Mode/Enter”-Taste. |
| dS1dS2dr1dr2 | Verzögerungszeit für die Schaltausgänge dSx = Einschaltverzögerung; drx = AusschaltverzögerungDer Ausgang ändert seinen Schaltzustand nicht sofort bei Eintritt des Schaltereignisses, sondern erst nach Ablauf der Verzögerungszeit. Besteht das Schaltereignis nach Ablauf der Verzögerungszeit nicht mehr, ändert sich der Schaltzustand des Ausgangs nicht.Einstellbereich: 0 / 0,1 ... 50s in Schritten von 0,1s(0 = Verzögerungszeit ist nicht aktiv).Anzeige in Sekunden.dS2 und dr2 sind nicht wirksam, wenn OU2 = I oder U. |
| P-ndAP | Schaltlogik (Ausgänge)Es sind 2 Einstellungen wählbar:- PnP = positiv schaltend-nPn = negativ schaltendDie Einstellung gilt für beide Schaltausgänge.Dämpfung für das SchaltsignalMit dieser Funktion lassen sich Druckspitzen von kurzer Dauer oder hoher Frequenz ausfiltern.dAP-Wert = Ansprechzeit zwischen Druckänderung und Änderung des Schaltzustands in Sekunden.• Einstellbereich: 0 / 0,01 ... 4s in Schritten von 0,01s (0 = dAP ist nicht aktiv).Zusammenhang zwischen Schaltfrequenz und dAP: f_max = 12 × dAP |
| dAA | Dämpfung für das AnalogsignalMit dieser Funktion lassen sich Druckspitzen von kurzer Dauer oder hoher Frequenz ausfiltern.dAA-Wert = Ansprechzeit zwischen Druckänderung und Änderung des Analogsignals in Sekunden (s).• Einstellbereich: 0 (= dAA ist nicht aktiv) / 0,1s / 0,5s / 2s.dAA ist nur aktiv, wennOU2= I oder U. |
| d15 | Einstellung der AnzeigeEs sind 9 Einstellungen wählbar:d1 = Meßwertaktualisierung alle 50 msd2 = Meßwertaktualisierung alle 200 msd3 = Meßwertaktualisierung alle 600 msDie Meßwertaktualisierung betrifft nur die Anzeige. Sie wirkt nicht auf die Ausgänge.Ph= kurzeitig festgehaltene Anzeige von Druckspitzen(peak hold).rd1, rd2, rd3, rph= Anzeige wie d1, d2, d3, Ph; jedoch um 180° gedreht.OFF= Die Meßwertanzeige ist im Run-Modus ausgeschaltet. Bei Druck auf eine der Tasten wird 15 s lang der aktuelle Meßwert angezeigt. Nochmaliges Drücken auf die Mode/Enter-Taste öffnet den Display-Modus. Die LEDs bleiben auch bei aus-geschalteter Anzeige aktiv. |
| Uni | AnzeigeeinheitMeßwert und Werte für SPx, rPx, ASP und AEP können in folgenden Einheiten angezeigt werden:bAr(= bar / mbar),PSI, PA(= MPa / kPa).Stellen Sie die Anzeigeeinheit ein, bevor Sie die Schaltgrenzen (SPx, rPx) und die Grenzen für die Analogwerte (ASP, AEP) ein-stellen. Dadurch vermeiden Sie Rundungsfehler bei der internen Umrechnung auf andere Einheiten und erhalten exakt die gewünschten Werte.Auslieferungszustand: Uni = bAr. |

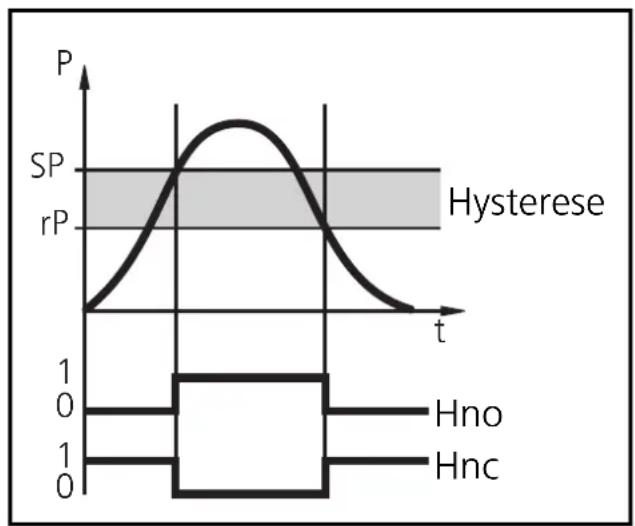

Hysteresefunktion:
Die Hysterese hält den Schaltzustand des Ausgangs stabil, wenn der Systemdruck um den Sollwert schwankt.
Bei steigendem Systemdruck schaltet der Ausgang bei Erreichen des Schaltpunkts (SPx); fällt der Systemdruck wieder ab, schaltet der Ausgang erst dann zurück, wenn der Rückschaltpunkt (rPx) erreicht ist.
Die Hysterese ist einstellbar: Zuerst wird der Schaltpunkt festgelegt, dann im gewünschten Abstand der Rückschaltpunkt.

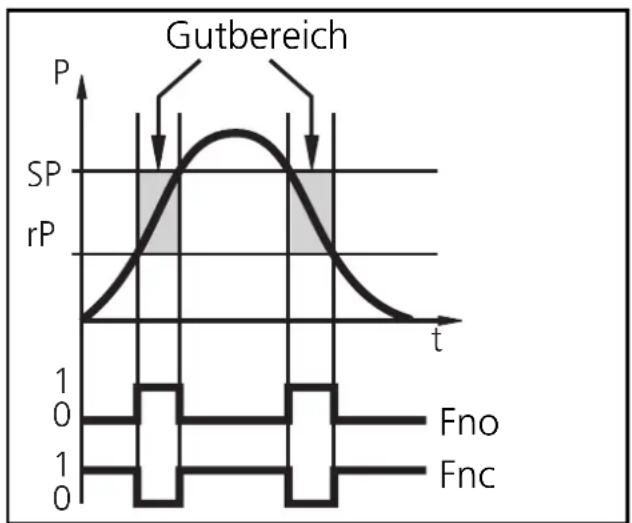

Fensterfunktion:
Die Fensterfunktion erlaubt die Überwachung eines definierten Gutbereichs.
Bewegt sich der Systemdruck zwischen Schaltpunkt (SPx) und Rückschaltpunkt (rPx), ist der Ausgang durchgeschaltet (Fensterfunktion / Schließer) bzw. geöffnet (Fensterfunktion/ Öffner). Die Breite des Fensters ist einstellbar durch den Abstand von SPx zu rPx. SPx = oberer Wert, rPx = unterer Wert.
Skalieren des Meßbereichs (Analogausgang)
- Mit dem Parameter Analogstartpunkt (ASP) legen Sie fest, bei welchem Meßwert das Ausgangssignal 4 mA / 0 V beträgt.
- Mit dem Parameter Analogendpunkt (AEP) legen Sie fest, bei welchem Meßwert das Ausgangssignal 20mA / 10V beträgt.
- Mindestabstand zwischen ASP und AEP = 25% des Meßbereichsendwerts (Skalierfaktor 4).

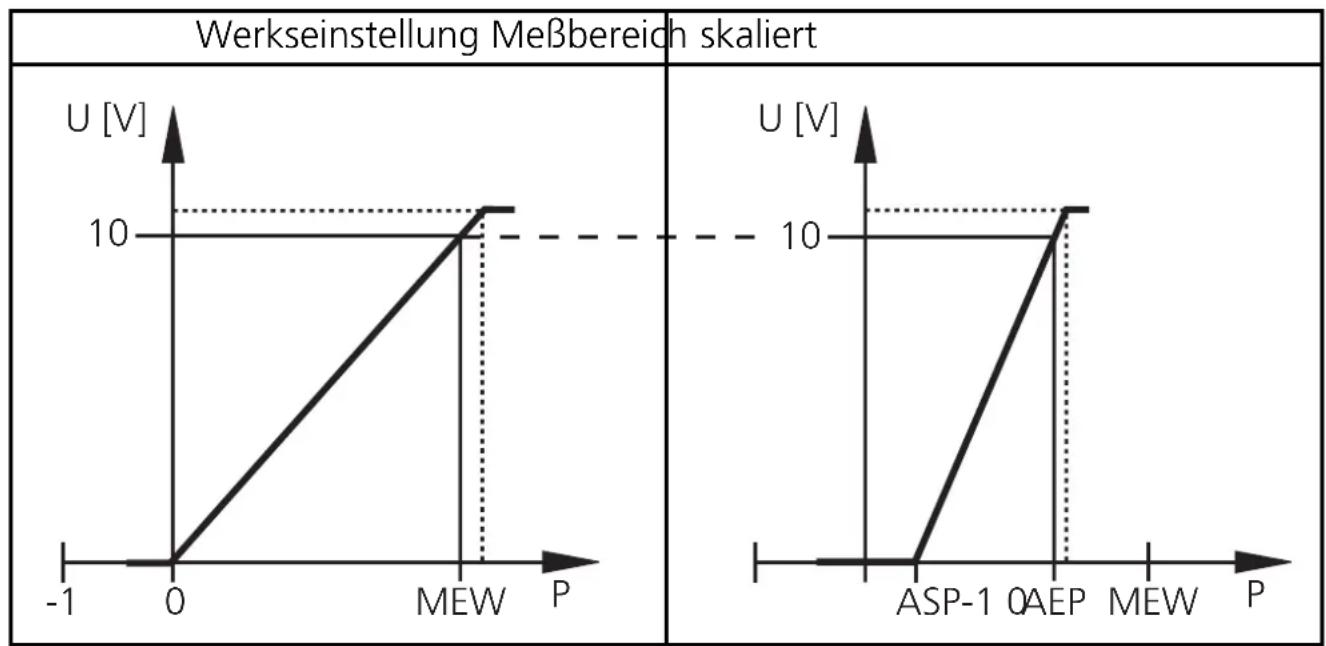

Spannungsausgang 0 ... 10V
MEW = Meßbereichsendwert
Im eingestellten Meßbereich liegt das Ausgangssignal zwischen 0 und 10V.
Weiter wird signalisiert:
Systemdruck oberhalb des Meßbereichs: Ausgangssignal > 10V.

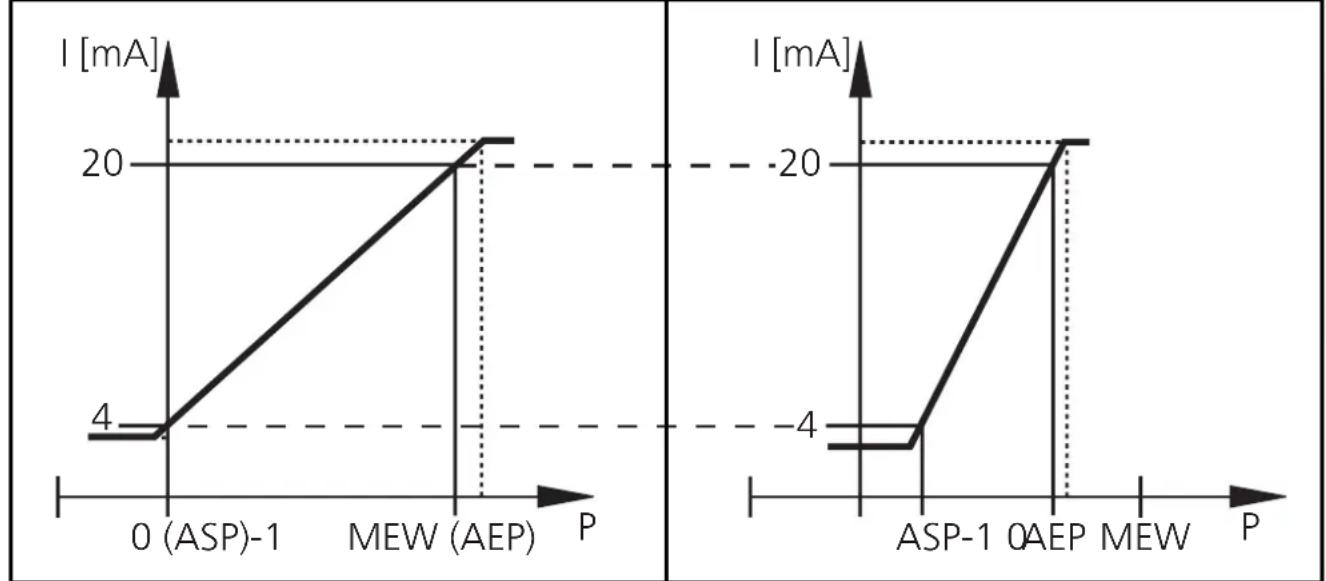

Stromausgang 4 ... 20mA
Werkseinstellung Meßbereich skaliert
MEW = Meßbereichsendwert
Im eingestellten Meßbereich liegt das Ausgangssignal zwischen 4 und 20mA.
Weiter wird signalisiert:
- Systemdruck oberhalb des Meßbereich: Ausgangssignal > 20 mA.
- Systemdruck unterhalb des Meßbereichs: das Ausgangssignal fällt maximal bis auf 3,2mA (je nach Skalierung).
Technische Daten
Betriebsspannung [V] 20 ... 30 DC
Strombelastbarkeit je Schaltausgang [mA]. 250
Kurzschlußschutz; verpolungssicher / überlastfest, Watchdog integriert
Spannungsabfall [V] < 2
Bereitschaftsverzögerungszeit [s] 0,2
Min. Ansprechzeit Schaltausgänge [ms].... 3
Schaltfrequenz [Hz] 170 ... 0,125
Analogausgang (Meßbereich skalierbar) ..... 4 ... 20 mA / 0 ... 10 V
Max. Bürde Stromausgang [Ω] ..... (UB - 10) x 50; 700 bei UB = 24V
Min Bürde bei Spannungsausgang [Ω] 2000
Min. Anstiegszeit Analogausgang [ms] 3
Genauigkeit / Abweichungen (in % der Spanne) ^1)
- Kennlinienabweichung (Linearität, einschließlich Hysterese und Wiederholgenauigkeit) ^2) < ± 0,6
- Wiederholgenauigkeit (bei Temperaturschwankungen < 10K). . . . . < ± 0,1
- Langzeitstabilität (in % der Spanne pro Jahr)....< ± 0,1
- Temperaturkoeffizienten (TK) im kompensierten Temperaturbereich 0 ... 80°C (in % der Spanne pro 10 K)
Werkstoffe in Kontakt mit Medium . . . . . . . . . . . . . . . . . . . . . . . . . . V4A (1.4404);
Keramik (99,9 % Al2O3); PTFE
Gehäusewerkstoffe. . . . . . . . . V4A (1.4404); PBTP (Pocan); PC (Macrolon);
PEI; EPDM/X (Santoprene); FPM (Viton)
Schutzart IP 67
Schutzklasse. III
Isolationswiderstand [MΩ]. . . . . . . . . . . . . . . . . . . . . . . . . . . > 100 (500 V DC)
Schaltzyklen min. 100 Millionen
Umgebungstemperatur [°C]....-25 ... +80
Mediumtemperatur [°C]. -25 ... +80
Lagertemperatur [°C]....-40 ... +100
EMV IEC 1000/4/2 ESD: 4 / 8 KV
IEC 1000/4/3 HF gestrahlt: 10 V/m
IEC 1000/4/4 Burst: 2 KV
IEC 1000/4/6 HF leitungsgebunden: ..... 10 V
1) alle Angaben bezogen auf Turn down von 1:1
2) Grenzpunkteinstellung nach DIN 16086
Safety instructions

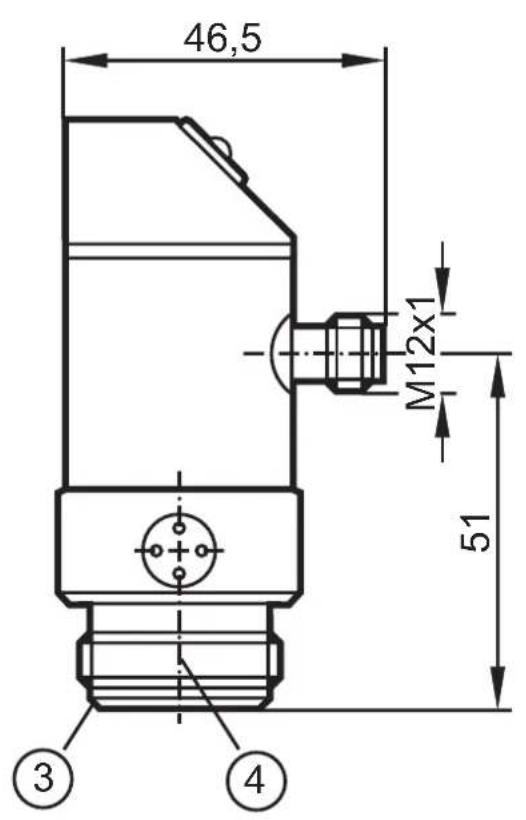

Maßzeichnung / Scale drawing / Dimensions
1: 7-Segment-Anzeige
2: Programmiertaste
3: Aseptoflex-Dichtkante
4: Aseptoflex-Gewinde
1: 7-segment display
2: programming button
3: Aseptoflex sealing edge
4: Aseptoflex thread
Einstellbereiche / Setting ranges / Plages de réglage
| Uni = bAr | SP1 / SP2 rP | 1 / rP2 ASP AEP | ΔPinmaxr | |||||||
| maxm | ||||||||||
| PF2053 | bar | -0,8 | 25,0 | -0,9 | 24,9 | -1,0 | 18,8 | 5,3 | 25,0 | 0,1 |
| PF2054 | bar ^1) | -0,45 | 9,99 | -0,50 | 9,94 | -0,50 | 7,49 | 2,00 | 9,99 | 0,01 |
| PF2056 | bar ^1) | -0,11 | 2,50 | -0,12 | 2,49 | -0,13 | 1,88 | 0,50 | 2,50 | 0,01 |
| PF2057 | mbar | -45 | 999 | -50 | 994 | -50 | 749 | 200 | 999 | 1 |
^1) Anzeige -.XX = -0,XX / display -.XX = -0.XX / affichage -.XX = -0,XX
P = Schrittweite / increments / incréments
| Eingestellte Parameter-WerteSet parameter valuesValeurs de paramètre réglées | |||
| SP1 | COF | ||
| rP1 | dS1 | ||
| OU1 | dr1 | ||
| OU2 | dS2 | ||
| SP2 | dr2 | ||
| rP2 | P-n | ||
| ASP | dAP | ||
| AEP | dAA | ||
| d15 | |||
| Uni | |||
