Produkttyp	DMX-Controller 50 Kanäle
Marke	Eurolite
Modell	DMX LED Operator 4
Stromversorgung	12 V DC, 300 mA über mitgeliefertes Netzteil
Leistungsaufnahme	3,6 W
Anzahl der Steuerkanäle	50
DMX-Ausgang	3-poliger XLR weiblich
Musiksteuerung	Eingebautes Mikrofon oder RCA-Eingang (Cinch)
Hauptfunktionen	Farbauswahl, interne Programme (11), Automatikmodus, Musikmodus, Hold-Funktion, Blackout, Nebelmaschinensteuerung
Display	LCD mit Kontroll-LED
Abmessungen (B x T x H)	320 x 190 x 60 mm
Gewicht	1,4 kg
Kompatibilität	Eurolite LED-Scheinwerfer und -Effekte mit 5 DMX-Kanälen, KLS-200, LED Bar RGB, Nebelmaschine
Montage	Auf Stativ oder Integration in 19">-Rack (4U, optionaler Rahmen)
Wartung und Reinigung	Vor der Reinigung vom Netz trennen. Ein weiches, feuchtes Tuch verwenden. Kein Alkohol oder Lösungsmittel.
Sicherheit	Schutzklasse III. Nur für den Innenbereich. Feuchtigkeit, übermäßige Hitze und Stöße vermeiden.
Ersatzteile und Reparierbarkeit	Keine reparierbaren Teile im Inneren. Ausschließlich Originalteile verwenden. Kundendienst nur durch autorisierte Händler.

Häufig gestellte Fragen - DMX LED Operator 4 Eurolite

Wie verbinde ich den Controller mit DMX-Geräten?

Verwenden Sie ein abgeschirmtes 3-poliges DMX-Kabel. Verbinden Sie den DMX-Ausgang des Controllers mit dem DMX-Eingang des ersten Geräts und schließen Sie die Geräte dann in Reihe an. Beenden Sie die Leitung mit einem 120-Ω-Abschlusswiderstand am letzten Gerät.

Wie stelle ich die DMX-Adresse der Geräte ein?

Jedes Gerät muss eine eindeutige Startadresse haben. Zum Beispiel für 4 PAR-LEDs: PAR 1 = 001, PAR 2 = 006, PAR 3 = 011, PAR 4 = 016. Für eine KLS-200 beginnen Sie bei 021.

Wie verwende ich den Modus Select Color?

Drücken Sie die Taste COLOR SELECT (grüne LED). Verwenden Sie die Farbtasten (Rot, Orange, Gelb usw.), um eine Farbe auszuwählen. Mit den Tasten Auf/Ab wählen Sie den gewünschten Scheinwerfer (PAR 1-4, KLS-200, LED Bar).

Wie starte ich ein internes Programm?

Drücken Sie PROG SELECT (gelbe LED). Der Fader Prog Select ermöglicht die Programmauswahl (001-011, AUT, SOU). Stellen Sie die Geschwindigkeit mit dem Fader Speed und die Helligkeit mit dem Fader Dimmer ein.

Wie aktiviere ich den Automatikmodus?

Drücken Sie AUTO (grüne LED). Der Controller führt alle Programme in einer Schleife aus. Passen Sie Geschwindigkeit, Helligkeit und Blitzfrequenz mit den entsprechenden Fadern an.

Wie verwende ich die Musiksteuerung?

Drücken Sie SOUND ACTIVE (rote LED). Das eingebaute Mikrofon nimmt die Musik auf. Stellen Sie die Empfindlichkeit mit dem Fader Flash/Sensitivity ein. Sie können auch eine Audioquelle an den RCA-Eingang anschließen.

Wozu dient die Hold-Funktion?

Die Hold-Funktion (Pause) friert den aktuellen Lichtzustand ein. Drücken Sie die Taste HOLD (rote LED) zum Aktivieren/Deaktivieren. In allen Modi verwendbar.

Wie schalte ich alle Scheinwerfer schnell aus?

Drücken Sie BLACKOUT (gelbe LED). Alle DMX-Geräte wechseln in den Schwarzmodus (kein Licht). Drücken Sie erneut, um zum vorherigen Zustand zurückzukehren.

Kann ich mit diesem Controller eine Nebelmaschine steuern?

Ja, die Taste Fogger ermöglicht die Steuerung einer DMX-Nebelmaschine. Diese muss auf Kanal 49-50 adressiert werden (Adresse 049 empfohlen).

Wie reinige ich den Controller?

Trennen Sie die Stromversorgung. Verwenden Sie ein weiches, leicht feuchtes Tuch. Verwenden Sie niemals Alkohol, Lösungsmittel oder Scheuermittel. Keine internen Teile benötigen Wartung.

BEDIENUNGSANLEITUNG DMX LED Operator 4 Eurolite

BEDIENUNGSANLEITUNG USER MANUAL

DMX LED Operator 4

Inhaltsverzeichnis / Table of contents

Deutsch

1. EINFÜHRUNG 3
2. SICHERHEITSHINWEISE.... 3
3. BESTIMMUNGSGEMÄSSE VERWENDUNG 4
4. GERÄTEBESCHREIBUNG......4

4.1 Features 5
4.2 Geräteübersicht....6

1. SETUP 7

5.1 Installation 7
5.2 Musiksteuerung....7
5.3 DMX-Anschluss der Geräte 7
5.4 Kodierung der Geräte....7

1. BEDIENUNG 7

6.1 Color Select Modus 8
6.2 Interne Programme Modus 8
6.3 Auto-Modus 8
6.4 Musikgesteuerter Modus....8
6.5 Hold 8
6.6 Blackout-Modus 8
6.7 Parameter der Kanalfader im Interne Programme Modus....9

1. REINIGUNG UND WARTUNG......9

2. TECHNISCHE DATEN 9

English

1. INTRODUCTION ...... 10
2. SAFETY INSTRUCTIONS .... 10
3. OPERATING DETERMINATIONS.... 11
4. DESCRIPTION 11

4.1 Features 11
4.2 Overview 12

1. SETUP 13

Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number:

70064504

Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:

DMX LED Operator 4 50-Kanal Lichtsteuerung

ACHTUNG!

Gerät vor Feuchtigkeit und Nässe schützen! Vor Öffnen des Gerätes vom Netz trennen!

Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!

Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen

• entsprechend qualifiziert sein
• diese Bedienungsanleitung genau beachten
• die Bedienungsanleitung als Teil des Produkts betrachten
• die Bedienungsanleitung während der Lebensdauer des Produkts behalten
• die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
• sich die letzte Version der Anleitung im Internet herunter laden

1. EINFÜHRUNG

Wir freuen uns, dass Sie sich für einen EUROLITE DMX LED Operator 4 entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.

Nehmen Sie den DMX LED Operator 4 aus der Verpackung.

2. SICHERHEITSHINWEISE

Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheitshinweise und die Warnvermerke beachten, die in dieser Bedienungsanleitung enthalten sind.

Unbedingt lesen:

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden am Netzteil oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung.

Das Netzteil immer als letztes einstecken.

Halten Sie das Gerät von Hitzequellen wie Heizkörpern oder Heizlüftern fern.

Deutsch

Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!

Der Aufbau entspricht der Schutzklasse III. Das Gerät darf niemals ohne einen geeigneten Transformator betrieben werden.

Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen.

Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden, nicht unter den Garantieanspruch fallen.

Kinder und Laien vom Gerät fern halten!

Im Geräteinneren befinden sich keine zu wartenden Teile. Eventuelle Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!

3. BESTIMMUNGSGEMÄSSE VERWENDUNG

Bei diesem Gerät handelt es sich um einen DMX-Controller, mit dem sich DMX-gesteuerte Lichteffekte, Scheinwerfer etc. in Diskotheken, auf Bühnen etc. ansteuern lassen. Dieses Produkt ist für den Anschluss an DC 12 V, 300 mA Gleichspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.

Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des Gerätes.

Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre eigene und die Sicherheit Dritter!

Das Gerät darf nicht in einer Umgebung eingesetzt oder gelagert werden, in der mit Spritzwasser, Regen, Feuchtigkeit oder Nebel zu rechnen ist. Feuchtigkeit oder sehr hohe Luftfeuchtigkeit kann die Isolation reduzieren und zu tödlichen Stromschlägen führen. Beim Einsatz von Nebelgeräten ist zu beachten, dass das Gerät nie direkt dem Nebelstrahl ausgesetzt ist und mindestens 0,5 m von einem Nebelgerät entfernt betrieben wird. Der Raum darf nur so stark mit Nebel gesättigt sein, dass eine gute Sichtweite von mindestens 10 m besteht.

Die Umgebungstemperatur muss zwischen -5^ C und +45^ C liegen. Halten Sie das Gerät von direkter Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.

Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten.

Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.

Verwenden Sie das Gerät nicht bei Gewitter. Überspannung könnte das Gerät zerstören. Das Gerät bei Gewitter allpolig vom Netz trennen (Netzstecker ziehen).

Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unfachmännischer Bedienung!

Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden.

Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind.

Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt.

Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.

4. GERÄTEBESCHREIBUNG

The easy way...

Beim EUROLITE DMX LED Operator 4 handelt es sich um einen DMX-Controller, der speziell für die EUROLITE LED-Scheinwerfer und -Effekte mit 5 DMX-Kanälen plus KLS-200, LED BAR RGB und Nebelmaschine entwickelt wurde.

Der Controller verfügt über vorprogrammierte Presets und Farben, die sich einfach auf Knopfdruck hervorrufen lassen. Sparen Sie sich die aufwändige Programmierung der einzelnen DMX-Kanäle, um genau diese oder jene Farbe darzustellen.

4.1 Features

Kompakter DMX-Controller zur einfachen Steuerung

- 50 Steuerkanäle • 4 LED-Scheinwerfer können unabhängig voneinander angesteuert werden • Select-Color Modus, um einzelne Farben auszuwählen • 11 interne Programme • Auto Modus zum Durchlaufen aller Programme • Musiksteuerung über eingebautes Mikrofon oder Cinch-Buchse • Pause Funktion • Black-Out-Funktion • LCD-Display und Kontroll LEDs zeigen den aktuellen Bedienungs-Modus an • Program Select-Fader zur Einstellung der internen Programme • Speed-Fader zur Einstellung der Programmgeschwindigkeit • Empfindlichkeit-Fader zur Einstellung der Flash Frequenz • Zusätzliche Nebelmaschinentaste zum direkten Ansteuern einer DMX-Nebelmaschine (CH-49/50) • Zur stehenden Montage vorgesehen; optionaler Einbau möglich • Spannungsversorgung über beiliegendes 12 V DC Netzteil

Geeignete DMX-Protokolle

Kanal: Wert: Funktion:
1 000 –	255 Rot (0 – 100%)

Kanal: Wert: Funktion:
2 000 –	255 Grün (0 – 100%)

Kanal: Wert: Funktion:

3 000 – 255 Blau (0 – 100%)

Kanal: Wert: Funktion:
4 000 –	255 Dimmer (0 – 100%)

Kanal: Wert: Funktion:
5	000 – 000 Keine Funktion
	001 – 005	Musikgesteuert (7 Farben) *
	006 – 010 Keine Funktion
	011 – 255 Strobe (zunehmend)

* Wenn das Gerät nicht musikgesteuert werden kann, dann ist Kanal 5, Wert 1 – 5 OFF.

Liste einiger LED-Scheinwerfer, die sich über den EUROLITE DMX LED Operator 4 ansteuern lassen:

EUROLITE LED PS-36/10 RGB Spot 30°...... No. 51913505	EUROLITE LED PAR-64 TCL 18x3W schwarz...... No. 51914035
EUROLITE LED PS-86 RGB Spot 30°...... No. 51913510	EUROLITE LED PAR-56 RGB 36x3W alu...... No. 51914045
EUROLITE LED PS-86 RGB Flood 120°...... No. 51913520	EUROLITE LED PAR-56 RGB 36x3W schwarz...... No. 51914065
EUROLITE LED T-36 RGB Spot,schwarz,10mm.... No. 51913581	EUROLITE LED PAR-64 RGB IP65, 10mm, 20° ...... No. 51914100
EUROLITE LED T-36 RGB Spot, alu, 10mm...... No. 51913583	EUROLITE LED PAR-64 RGB IP65, 10mm, 40° ...... No. 51914103
EUROLITE LED PAR-56 RGB DMX alu 151x5mm.. No. 51913618	EUROLITE LED PAR-64 RGB IP65, 12x3W ...... No. 51914104
EUROLITE LED PAR-56 RGB DMX sw 151x5mm .. No. 51913619	EUROLITE LED T500 RGB IP65, 10mm, 20° ...... No. 51914110
EUROLITE LED PAR-56 RGB Spot,schwarz,10mm No. 51913624	EUROLITE LED T500 RGB IP65, 10mm, 40° ...... No. 51914112
EUROLITE LED PAR-56 RGB Spot, alu, 10mm..... No. 51913628	EUROLITE LED T1000 RGB IP65, 24x1W, 20° ...... No. 51914114
EUROLITE LED PAR-56 RGB 10mm, Profi, sw .... No. 51913627	EUROLITE LED T1000 RGB IP65, 10mm, 20° ...... No. 51914115
EUROLITE LED PAR-64 RGB Spot,schwarz,10mm No. 51913634	EUROLITE LED T1000 RGB IP65, 10mm, 40° ...... No. 51914117
EUROLITE LED PAR-64 RGB Spot, alu, 10mm..... No. 51913638	EUROLITE LED Fluter RGB IP65, 12x3W ...... No. 51914120
EUROLITE LED PAR-64 RGB Spot,weiß,10mm .... No. 5191363B	EUROLITE LED Fluter RGB IP65, 10mm, 20° ...... No. 51914125
EUROLITE LED PAR-64 RGB 10mm, Profi, alu.... No. 51913632	EUROLITE LED Fluter RGB IP65, 10mm, 40° ...... No. 51914128
EUROLITE LED PAR-64 RGB 10mm, Profi, sw .... No. 51913636	EUROLITE LED EXT-Flood 36x1W IP65 25° ...... No. 51914171
EUROLITE LED ML-56 RGB 36x1W, schwarz ...... No. 51913644	EUROLITE LED EXT-Blind 4x36x1W IP65 15° ...... No. 51914173
EUROLITE LED ML-56 RGB 36x1W, silber...... No. 51913645	EUROLITE LED SLS-183/10 RGB schwarz ...... No. 51915300
EUROLITE LED ML-56 RGB 3W 25°Spot,schwarz . No. 51913660	EUROLITE LED Floor SLS-183/10 RGB schwarz ... No. 51915310
EUROLITE LED ML-56 RGB 3W 25° Spot,silber.... No. 51913661	EUROLITE LED Floor SLS-400 RGB DMX ...... No. 51915350
EUROLITE LED ML-56 TCL 18x3W, schwarz ...... No. 51913664	EUROLITE LED PST-9W RGB DMX 6° ...... No. 51916200
EUROLITE LED ML-56 TCL 18x3W, silber...... No. 51913665	EUROLITE LED H2O RGB 10W DMX ...... No. 51918700
EUROLITE LED-Fluter 252 RGB...... No. 51913860	EUROLITE LED Bar RGB 126/10 schwarz 20° ...... No. 51930416
EUROLITE LED PAR-56 RGB Floor, sw, 10mm.... No. 51913900	EUROLITE LED Bar RGB 252/10 schwarz 20° ...... No. 51930420
EUROLITE LED PAR-56 RGB Floor, alu, 10mm .... No. 51913920	EUROLITE LED Bar RGB 252/10 20° weiß...... No. 51930421
EUROLITE LED PAR-56 TCL Floor, sw,24xTCL .... No. 51913910	EUROLITE LED Bar RGB 252/10 schwarz 40° ...... No. 51930422
EUROLITE LED PAR-56 TCL Floor, alu,24xTCL.... No. 51913930	EUROLITE LED Bar RGB 252/10 40° weiß...... No. 51930423
EUROLITE LED PAR-64 RGB Floor, sw, 10mm.... No. 51913960	EUROLITE LED KLS-200 RGB DMX inkl. Case ...... No. 42109700
EUROLITE LED PAR-64 RGB Floor, alu, 10mm .... No. 51913980	EUROLITE LED KLS-400 RGB DMX inkl. Case...... No. 42109780
EUROLITE LED PAR-64 RGB Floor, sw, 36x1W ... No. 51913970	EUROLITE LED KLS-401 Kompakt-Lichtset ...... No. 42109781
EUROLITE LED PAR-64 RGB Floor, alu, 36x1W .... No. 51913990	EUROLITE LED KLS-800 TCL DMX inkl. Case ...... No. 42109850
EUROLITE LED PAR-64 kurz 36x1W alu 22° ...... No. 51914005	EUROLITE LED KLS-801 Kompakt-Lichtset ...... No. 42109851
EUROLITE LED PAR-64 kurz 36x1W sw. 22° ...... No. 51914025	EUROLITE LED KLS-1001 TCL DMX inkl. Case...... No. 42109875

Übersicht über die Bedienelemente

12345678 eurolite® LED DMX OPERATOR SOUND HOLD COLOR RED ORANGE YELLOW GREEN CYAN BLUE PURPLE MAGENTA WHITE HOLD COLOR PROG SELECT PROG SELECT DIMMER FLASH SPEED RED GREEN BLUE PROG SELECT BIMMEN SENSITIVITY SPEED RED GREEN BLUE R G B F Madagascar AUTO 9 10 11 121314151617181920

1) Farb-Tasten für Select-Color Modus

2) Sound-LED

3) Display

4) Up-Taste

5) Down-Taste

6) Fogger-Taste

7) Indicator LED

8) Mikrofon

9) AUTO-Taste

10) MUSIKSTEUERUNG-Taste

11) BLACKOUT-Taste

12) HOLD-Taste

13) SELECT-COLOR MODUS Taste

14) PROGRAM SELECT MODUS Taste

15) PROGRAM SELECT Kanalfader

DC INPUT + +9v-12v,300mA min. Vor Gebrauch Anleitung lesen. Gerät vor Feuchlichkeit schützen! Gefahr eines elektrischen Schlages, niemals das Gerät öffnen! Im Geräteinnern befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten nur durch autorisierten Fachhandel! Type: DMX LED Operator 4 Power supply: 12 V DC Power consumption: 3.6 W EUrolite® Made in China www.eurolite.de SOUND LINE INPUT DMX OUT 1=Ground 2=Data- 3=Data+ 21 22 23

21) DC IN-Buchse

22) Musikeingang

23) DMX Out

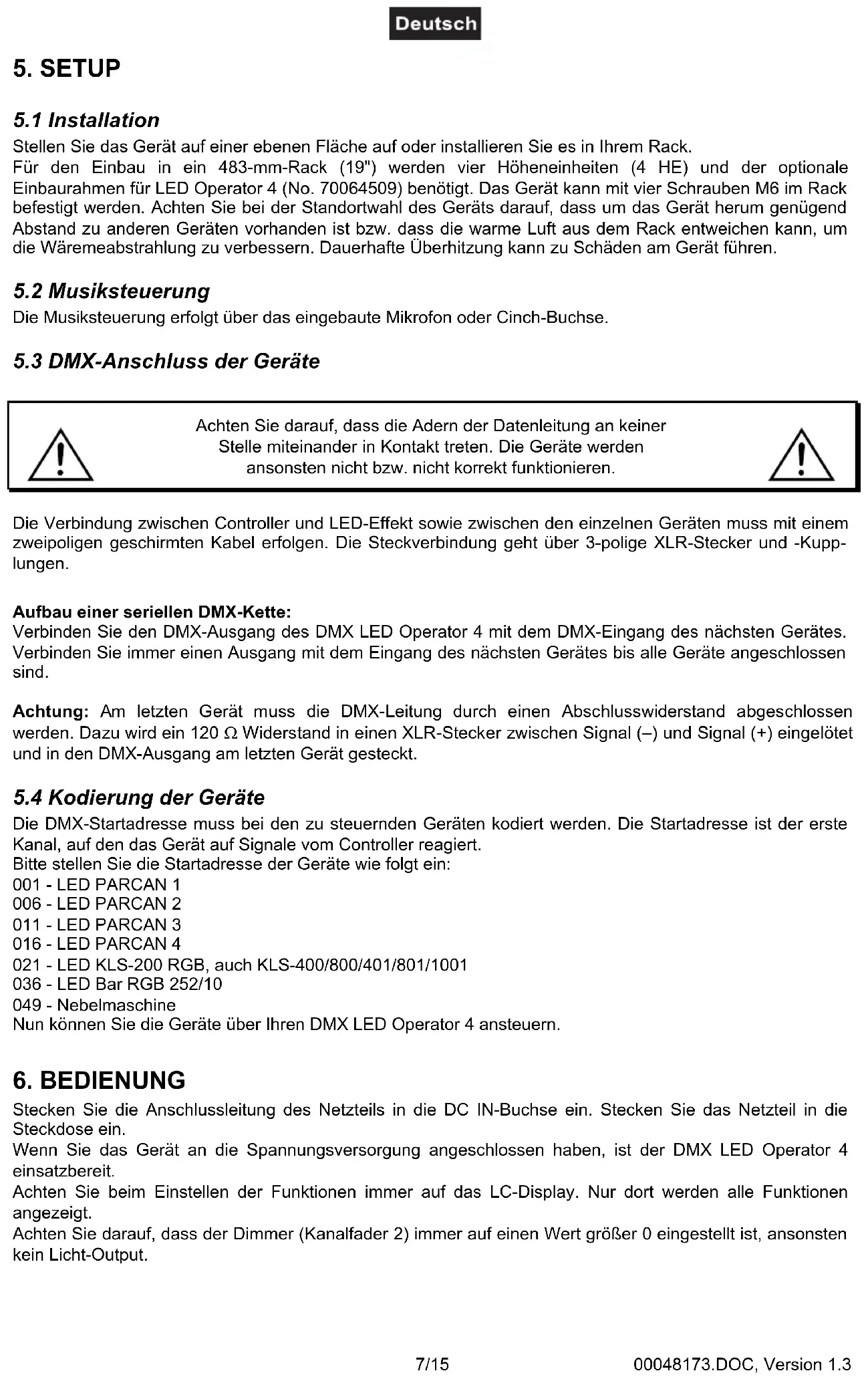

5. SETUP

5.1 Installation

Stellen Sie das Gerät auf einer ebenen Fläche auf oder installieren Sie es in Ihrem Rack.

Für den Einbau in ein 483-mm-Rack (19") werden vier Höheneinheiten (4 HE) und der optionale Einbaurahmen für LED Operator 4 (No. 70064509) benötigt. Das Gerät kann mit vier Schrauben M6 im Rack befestigt werden. Achten Sie bei der Standortwahl des Geräts darauf, dass um das Gerät herum genügend Abstand zu anderen Geräten vorhanden ist bzw. dass die warme Luft aus dem Rack entweichen kann, um die Wäremeabstrahlung zu verbessern. Dauerhafte Überhitzung kann zu Schäden am Gerät führen.

5.2 Musiksteuerung

Die Musiksteuerung erfolgt über das eingebaute Mikrofon oder Cinch-Buchse.

5.3 DMX-Anschluss der Geräte

Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren.

Die Verbindung zwischen Controller und LED-Effekt sowie zwischen den einzelnen Geräten muss mit einem zweipoligen geschirmten Kabel erfolgen. Die Steckverbindung geht über 3-polige XLR-Stecker und -Kupp-lungen.

Aufbau einer seriellen DMX-Kette:

Verbinden Sie den DMX-Ausgang des DMX LED Operator 4 mit dem DMX-Eingang des nächsten Gerätes. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Gerätes bis alle Geräte angeschlossen sind.

Achtung: Am letzten Gerät muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen werden. Dazu wird ein 120 Ω Widerstand in einen XLR-Stecker zwischen Signal (−) und Signal (+) eingelötet und in den DMX-Ausgang am letzten Gerät gesteckt.

5.4 Kodierung der Geräte

Die DMX-Startadresse muss bei den zu steuernden Geräten kodiert werden. Die Startadresse ist der erste Kanal, auf den das Gerät auf Signale vom Controller reagiert.

Bitte stellen Sie die Startadresse der Geräte wie folgt ein:

001 - LED PARCAN 1

006 - LED PARCAN 2

011 - LED PARCAN 3

016 - LED PARCAN 4

021 - LED KLS-200 RGB, auch KLS-400/800/401/801/1001

036 - LED Bar RGB 252/10

049 - Nebelmaschine

Nun können Sie die Geräte über Ihren DMX LED Operator 4 ansteuern.

6. BEDIENUNG

Stecken Sie die Anschlussleitung des Netzteils in die DC IN-Buchse ein. Stecken Sie das Netzteil in die Steckdose ein.

Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, ist der DMX LED Operator 4 einsatzbereit.

Achten Sie beim Einstellen der Funktionen immer auf das LC-Display. Nur dort werden alle Funktionen angezeigt.

Achten Sie darauf, dass der Dimmer (Kanalfader 2) immer auf einen Wert größer 0 eingestellt ist, ansonsten kein Licht-Output.

Deutsch

6.1 Color Select Modus

Im Color Select Modus können Sie die einzelnen Farben manuell über die Farbtasten unter „Hold Colors“ wie auch über die Fader ansteuern.

Drücken Sie die COLOR SELECT-Taste und die LED leuchtet grün. Auf dem Display steht Color Select.

Drücken Sie die Taste der gewünschten Farbe.

Drücken Sie die Up-/Down-Tasten, um den gewünschten Scheinwerfer auszuwählen:

PAR:1, PAR:2, PAR:3, PAR:4 bedeutet Parcan 1-4

KLS-200:1P bedeutet Kanäle 1-6 der KLS-200 (Spot 1)

KLS-200:2P 3P bedeutet Kanäle 7-12 der KLS-200 (Spot 2 und 3)

KLS-200:4P bedeutet Kanäle 13-15 der KLS-200 (Spot 4)

LED BAR:1S bedeutet Kanäle 1-6 der LED Bar (Segment 1 und 2)

LED BAR:2S 3S bedeutet Kanäle 7-12 der LED Bar (Segment 3)

6.2 Interne Programme Modus

Im Interne Programme-Modus können Sie die internen Programme ansteuern.

Drücken Sie die PROG SELECT-Taste und die LED leuchtet gelb. Auf dem Display steht Pro Mode.

Schieben Sie den Prog Select-Kanalfader auf das gewünschte Programm. Auf dem Display steht Pro und darunter 001-011, AUT, SOU.

Schieben Sie den Dimmer-Kanalfader auf die gewünschte Helligkeit. Auf dem Display steht Dim.

Schieben Sie den Flash/Sensitivity-Kanalfader auf die gewünschte Flash-Frequenz. Auf dem Display steht FI.

Schieben Sie den Speed-Kanalfader auf die gewünschte Geschwindigkeit. Auf dem Display steht Sp.

6.3 Auto-Modus

Im Auto-Modus können Sie das Auto Programm als Endlosschleife ansteuern.

Drücken Sie die AUTO-Taste und die LED leuchtet grün. Auf dem Display steht Auto Mode.

Schieben Sie den Dimmer-Kanalfader auf die gewünschte Helligkeit. Auf dem Display steht Dim.

Schieben Sie den Flash/Sensitivity-Kanalfader auf die gewünschte Flash-Frequenz. Auf dem Display steht FI.

Schieben Sie den Speed-Kanalfader auf die gewünschte Geschwindigkeit. Auf dem Display steht Sp.

6.4 Musikgesteuerter Modus

Die Musiksteuerung erfolgt über das eingebaute Mikrofon.

Drücken Sie die SOUND ACTIVE-Taste und die LED leuchtet rot. Auf dem Display steht Sound Mode.

Schieben Sie den Dimmer-Kanalfader auf die gewünschte Helligkeit. Auf dem Display steht Dim.

Schieben Sie den Flash/Sensitivity-Kanalfader auf die gewünschte Empfindlichkeit. Auf dem Display steht Sen.

6.5 Hold

Über diese Taste betätigen Sie die Pause Funktion.

Drücken Sie die HOLD-Taste und die LED leuchtet rot.

Sie können die Pause Funktion in jedem Modus betätigen.

6.6 Blackout-Modus

Drücken Sie die BLACKOUT-Taste, um die angeschlossenen Geräte in den Blackout-Modus zu setzen.

Die Blackout-LED leuchtet gelb.

Deutsch

6.7 Parameter der Kanalfader im Interne Programme Modus

CH1 CH2 CH3 CH4 CH5 CH6
000-009	Master Dimmer	Flash Frequenz:0 -10 AUS11-255 (langsam - schnell)	R	G	B
010-029	Master Dimmer	Flash Frequenz:0 -10 AUS11-255 (langsam - schnell)	Programm Geschwindigkeit0-255 (langsam - schnell)	NO USE	NO USE
030-049
050-069
070-089
090-109
110-129
130-149
150-169
170-189
190-209
210-229
230-249	Master Dimmer	Flash Frequenz:0 -10 AUS11-255 (langsam - schnell)	Auto run speed(slow→quick)	NO USE	NO USE
250-255	Master Dimmer	Empfindlichkeit:0 -7 AUS8 - 255(unempfindlich-empfindlich)	NO USE	NO USE	NO USE

8. REINIGUNG UND WARTUNG

LEBENSGEFAHR!

Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!

Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden!

Im Geräteinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!

Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.

Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.

9. TECHNISCHE DATEN

Spannungsversorgung: 230 V AC, 50 Hz ~,
	über mitgeliefertes 9-12 V DC, 300 mA Netzteil
Gesamtanschlusswert: 3,6 W
Anzahl Steuerkanäle: 50
Musiksteuerung: über eingebautes Mikrofon oder Cinch-Buchse
DMX 512-Ausgang: 3-polige XLR-Einbaukupplung
Maße (LxBxH):	320 x 190 x 60 mm
Gewicht:	1,4 kg

Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 23.11.2011 ©

eurolite® GERMANY

USER MANUAL

eurolite®

DMX LED Operator 4

DC INPUT + +9v-12v,300mA min. Vor Gebrauch Anleitung lesen. Gerät vor Feuchlichkeit schützen! Gefahr eines elektrischen Schlages, niemals das Gerät öffnen! Im Geräteinnern befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten nur durch autorisierten Fachhandell! Type: DMX LED Operator 4 Power supply: 12 V DC Power consumption: 3.6 W EUrolite® Made in China www.eurolite.de SOUND LINE INPUT DMX OUT 1=Ground 2=Data- 3=Data+ 21 2223

1. DC Input

2. Sound input

3. DMX Out

5. SETUP

5.1 Installation
