| Produkttyp | Aktiver professioneller Lautsprecher (Fullrange) |
| Marke und Modell | HK Audio Linear 7 115 FA |
| Abmessungen (B x H x T) | 45 x 71 x 45 cm (17-23/32 x 27-61/64 x 17-23/32 Zoll) |
| Gewicht | 32 kg (70,5 lbs) |
| Stromversorgung | 100–240 V~, 50-60 Hz, 1 A (Nennverbrauch gemäß EN 62368-1) |
| Netzanschlüsse | 1x Powercon NAC3 In (ohne Link-Ausgang) |
| Ausgangsleistung (Peak) | 2000 W (Klasse D, bi-verstärkt) |
| SPL max. (10% THD) | 129 dB Halbraum (Mittelwert 70 Hz - 12 kHz); 134 dB Spitzenwert |
| Frequenzgang +/-3 dB | 57 Hz - 19 kHz; -10 dB: 54 Hz - 19 kHz |
| Tieftöner | 1x 15" mit Schwingspule 3" |
| Hochtonmotor | 1" mit Schwingspule 1,7" |
| Horn | CD 60° x 40°, drehbar |
| Aktive Trennfrequenz | 1,5 kHz, FIR X-Over, 60 dB/Okt. |
| DSP-Verarbeitung | 10-Band parametrischer EQ, Delay, Limiter, Polarität, Stummschaltung, Hochpass-/Tiefpassfilter |
| Werks-Presets | Flat, Boost, Low Cut, Remote |
| Analoge Eingänge | 1x XLR/Klinke Combo symmetrisch (Input) |
| Analoge Ausgänge | 1x XLR Thru, 1x XLR DSP Out (verarbeitetes Signal oder Audi Netzwerk) |
| Ethernet-Netzwerk | 2x Ethercon (RJ45) – In/Thru, kompatibel mit Milan (AVB) |
| Clustering-Winkel | 60° (geneigte Seitenwände) |
| Stativflansch | DuoTilt 3°/7° (für 35 mm Rohr) |
| Aufhängepunkte | 3x M8 (AP-8) |
| Griffe | 2x MultiGrip |
| Gehäusematerial | Verbundwerkstoff (Birke Multiplex/MDF) |
| Gitter | Metall 2 mm mit schwarzem Akustikschaumstoff |
| Pflege und Reinigung | Nur mit einem trockenen Tuch reinigen. Das Gehäuse nicht öffnen. Reparaturen nur von qualifiziertem Fachpersonal durchführen lassen. |
| Sicherheit | Nicht Feuchtigkeit oder Regen aussetzen, nicht öffnen, Montage- und Belastungsanweisungen für Stativbeine beachten, nur HK Audio Zubehör verwenden. |
| Betriebsbedingungen | Verwendung in Innenräumen, gemäßigte Klimazonen. Nicht in der Nähe von Wasser oder Wärmequellen verwenden. |
| Garantie | Registrierung innerhalb von 30 Tagen unter www.hkaudio.com |
Häufig gestellte Fragen - Linear 7 115 FA HK AUDIO
Benutzerfragen zu Linear 7 115 FA HK AUDIO
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Lautsprecher kostenlos im PDF-Format! Finden Sie Ihr Handbuch Linear 7 115 FA - HK AUDIO und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Linear 7 115 FA von der Marke HK AUDIO.
BEDIENUNGSANLEITUNG Linear 7 115 FA HK AUDIO
Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen!
Dieses Produkt wurde gemäß IEC 62368-1 hergestellt und hat das Werk in einem sicheren, betriebsfähigen Zustand verlassen. Um diesen Zustand zu erhalten und um einen gefahrlosen Betrieb zu gewährleisten, ist es notwendig, dass der Benutzer die Empfehlungen und Warnhinweise befolgt, die in der Betriebsanleitung zu finden sind Bei Einsatz dieses Produktes in Fahrzeugen, Schiffen oder Flugzeugen, oder in Höhen oberhalb 2000 m Meereshöhe müssen die entsprechenden Sicherheitsstandards zusätzlich zur IEC 62368-1 beachtet werden. WARNING: Um das Risiko von Feuer oder Stromschlag zu verhüten, darf dieses Gerät nicht Feuchtigkeit oder Regen ausgesetzt werden. Öffnen Sie das Gehäuse nicht – im Inneren gibt es keine Bauteile, die vom Benutzer wartbar sind. Die Wartung darf nur von einem qualifiziertem Kundendienst durchgeführt werden.
Dieses Symbol, wo immer es erscheint, warnt Sie vor her, nicht isolierter Spannung im Gehäuse – Spannung, die erweise genügt, eine Stromschlaggefahr darzustellen.
Dieses Symbol, wo immer es erscheint, warnt Sie vor außenlicher, gefährlicher Spannung. Eine Verbindung zu jeder aussklemme, die mit diesem Symbol versehen ist, darf nur mittioniertem Kabel hergestellt werden, dass den Empfehlungen erstellers genügt, oder mit Kabel, das von qualifiziertem Personal fort wurde.
Dieses Symbol, wo immer es erscheint, macht Sie auf wichtige ngs- und Wartungsanweisungen aufmerksam, die in den Unterlagen zu finden sind. Bitte lesen Sie das Handbuch.
Dieses Symbol, wo immer es erscheint, sagt Ihnen: Vorsicht! erfläche! Um Verbrennungen zu vermeiden, nicht anfassen.
Elektro- und Elektronikgeräte einschließlich Batterien sind nt vom Hausmüll über offizielle Sammelstellen fachgerecht zu gen.
Bitte lesen Sie diese Anweisungen. Bewahren Sie diese sungen auf. Befolgen Sie alle Warnhinweise und Anweisungen im Gerät und in dieser Anleitung.
- Benutzen Sie dieses Gerät nicht in der Nähe von Wasser. Stellen Sie das Gerät nicht in der Nähe von Wasser, Badewannen, Waschbecken, Küchenspülen, nassen Stellen, Schwimmbecken oder in feuchten Räumen auf.
- Stellen Sie keine Gefäße, wie Vasen, Gläser, Flaschen usw., die Flüssigkeiten enthalten, auf das Gerät.
- Reinigen Sie das Gerät nur mit einem trockenen Tuch.
- Entfernen Sie keine Abdeckungen oder Teile des Gehäuses.
- Die auf dem Gerät angegebene Betriebsspannung muss mit der örtlichen Spannung der Netzstromversorgung übereinstimmen. Wenn Sie sich nicht sicher sind, welche Spannung in Ihrem Netz zur Verfügung steht, konsultieren Sie bitte Ihren Händler oder den örtlichen Stromversorger.
- Stellen Sie vor Anschluss des Gerätes unbedingt sicher, dass die Netz versorgungsinstallation über ausreichende Schutz einrichtungen gegen Kurzschluss und Erdungsfehler angeschlossener Geräte verfügt.
- Um das Risiko eines Stromschlags zu verringern, muss die Erdung des Gerätes beibehalten werden. Verwenden Sie nur das mitgelieferte Stromführungskabel und behalten Sie die Funktion der seitlichen, geerdeten Schutzkontakte des Netzanschlusses immer aufrecht. Stellen Sie sicher, dass das Gerät nur an Steckdosen angeschlossen wird, die über eine ordnungsgemäß funktionierende Schutzerde verfügen.
- Schützen Sie das Stromführungskabel vor Betreten und Quetschen, besonders in der Nähe der Stecker, Gerätesteckdosen – und dort, wo sie am Gerät austreten! Stromführungskabel sollten immer vorsichtig behandelt werden. Kontrollieren Sie die Stromführungskabel in regelmäßigen Abständen auf Einschnitte und Anzeichen von Abnutzung, besonders in der Nähe des Steckers und an der Verbindung zum Gerät.
- Benutzen Sie niemals ein beschädigtes Stromführungskabel.
- Ziehen Sie bei Gewittern den Stecker des Gerätes und wenn das Gerät über einen längeren Zeitraum nicht benutzt wird.
-
Dieses Gerät wird nur vollständig von Stromnetz getrennt, wenn der Stecker vom Gerät oder aus der Steckdose gezogen wird. Das Gerät sollte so aufgestellt werden, dass das Trennen vom Stromnetz leicht möglich ist.
-
Sicherungen dürfen nur von qualifiziertem Personal gewechselt werden, und nur unter Verwendung des korrekten Typs und Nennwerts.
- Alle Wartungsarbeiten sollten nur von qualifiziertem Personal ausgeführt werden. Wartung ist notwendig, wenn das Gerät auf irgendeine Weise beschädigt wurde, wie zum Beispiel:
- Wenn das Stromführungskabel oder der Stecker beschädigt oder abgenutzt ist.
- Wenn Flüssigkeit oder Gegenstände in das Gerät gelangt sind.
- Wenn das Gerät Regen oder Feuchtigkeit ausgesetzt war.
- Wenn das Gerät nicht ordnungsgemäß funktioniert, obwohl die Bedienungsanleitung beachtet wurde.
- Wenn das Gerät hingefallen ist oder das Gehäuse beschädigt wurde.
- Beim Anschluss von Lautsprechern an dieses Gerät darf die auf dem Gerät oder in dieser Anleitung angegebene Mindestimpedanz nicht unterschritten werden. Die verwendeten Kabel müssen entsprechend den lokalen Regelungen über einen ausreichenden Querschnitt verfügen.
- Halten Sie das Gerät vom Sonnenlicht fern.
- Installieren Sie das Gerät nicht in der Nähe von Wärmequellen, wie zum Beispiel Heizkörper, Heizregister, Öfen oder anderen Geräten, die Hitze erzeugen.
- Dieses Gerät wurde für die Verwendung in gemäßigten Klimazonen entwickelt. Nicht geeignet zur Verwendung in tropischen Klimazonen.
- Verstopfen Sie nicht die Lüftungsöffnungen. Installieren Sie das Gerät entsprechend der Anleitung des Herstellers. Das Gerät darf nicht eingebaut werden – wie zum Beispiel in einen Gestellrahmen, es sei denn, dass für angemessene Belüftung gesorgt wird.
- Ein kaltes Gerät sollte immer auf die Umgebungstemperatur erwärmt werden, wenn es in einen Raum transportiert wird. Es könnte sich Kondensation im Inneren bilden, die das Gerät beschädigt, wenn es ohne vorherige Erwärmung benutzt wird.
- Stellen Sie keine offenen Flammen, wie brennende Kerzen, auf das Gerät.
- Das Gerät sollte mindestens 20 cm von Wänden aufgestellt werden. - Das Gerät darf nur mit Rollwagen, Ständern, Stativen, Tischen oder Halterungen benutzt werden, die vom Hersteller spezifiziert sind oder zusammen mit dem Gerät verkauft wurden. Wenn ein Rollwagen benutzt wird, seien Sie vorsichtig, wenn Sie die Rollwagen/Geräte-Kombination transportieren, um Verletzungen durch Umkippen zu vermeiden.
- Verwenden Sie nur Zubehör, das vom Hersteller empfohlen ist. Das gilt für alle Arten von Zubehör, wie zum Beispiel Schutzabdeckungen, Transporttaschen, Ständer sowie Wand- und Deckenhalterungen. Wenn Sie irgendein Zubehör am Gerät anbringen, befolgen Sie immer die Anleitungen des Herstellers. Benutzen Sie nur die Befestigungspunkte des Geräts, die vom Hersteller vorgesehen sind.
- Dieses Gerät ist NICHT geeignet für eine Person oder Personen (ein schließlich Kindern) mit eingeschränkten physischen, sensorischen und geistigen Fähigkeiten, oder für Personen mit unzulänglicher Erfahrung und/oder Fachkenntnis, um solch ein Gerät zu bedienen. Kinder unter 4 Jahren sollten stets von diesem Gerät fern gehalten werden.
- Es sollten keinerlei Gegenstände durch die Gehäuseschlitze eingeführt werden, da dadurch gefährliche, spannungsführende Bauteile berührt oder kurzgeschlossen werden können. Dies könnte zu einer Feuer- oder Stromschlaggefahr führen.
- Dieses Gerät ist imstande, Schalldruckpegel von mehr als 90 dB zu produzieren. Dies könnte zu einem dauerhaften Hörschaden führen! Eine Belastung durch extrem hohe Geräuschpegel kann zu einem dauerhaften Gehörverlust führen. Bei einer anhaltenden Belastung durch solch hohe Pegel sollte ein Gehörschutz getragen werden.
- Der Hersteller gewährleistet die Sicherheit, Zuverlässigkeit und Leistung des Gerätes nur unter folgenden Voraussetzungen:
- Einbau, Erweiterung, Neueinstellung, Modifikationen oder Reparaturen werden vom Hersteller oder autorisiertem Personal ausgeführt. - Die elektrische Installation des betreffenden Bereiches entspricht den Anforderungen der IEC (ANSI) Maßgaben.
- Das Gerät wird entsprechend der Bedienungsanleitung benutzt.
- Dieses Produkt ist auf die Verwendung mit Musik- und Sprach-signalen optimiert. Verwendung mit Sinus-, Rechteck- oder anderen Mess-Signalen bei höherem Pegel kann zu ernsten Beschädigungen des Geräts führen.
Allgemeine Sicherheitshinweise für Lautsprechersysteme
Befestigungssysteme dürfen ausschließlich für die vom Hersteller freigegebenen Lautsprechersysteme und mit dem in der Montageanleitung genannten Montage-Zubehör verwendet werden. Die Montagehinweise des Herstellers sind dabei unbedingt zu beachten. Bei unsachgemäßer Montage bzw. Verwendung von nicht freigegebenem Montage-Zubehör kann die angegebene Belastung nicht garantiert und keinerlei Haftung seitens des Herstellers übernommen werden.
Sollten Änderungen an Lautsprechern, an Montage-Zubehör, Verbindungs- und Befestigungselementen sowie Anschlagmitteln vorgenommen werden, kann die Tragfähigkeit des Systems nicht mehr garantiert werden und seitens des Hersteller keinerlei Haftung übernommen werden.
Reparaturen an sicherheitsrelevanten Bauteilen dürfen nur vom Hersteller oder Bevollmächtigten durchgeführt werden, andernfalls erlischt die Betriebserlaubnis.
Die Installation darf ausschließlich durch Sachkundige und nur an Montagepunkten mit ausreichender Tragfähigkeit, ggf. unter der Berücksichtigung von Bauauflagen, erfolgen. Das vom Hersteller in der Montageanleitung vorgeschriebene Befestigungsmaterial (Schrauben, Dübel, etc.) muss verwendet werden. Schraubverbindungen müssen durch geeignete Maßnahmen gegen Lösen gesichert sein.
Ortsfeste oder mobile Installationen (hier Lautsprecher inkl. Montagezubehör) müssen durch zwei unabhängig voneinander wirkende Einrichtungen gegen Herabfallen gesichert sein. Lose Zusatzteile oder sich lösende Teile müssen durch geeignete Einrichtungen aufgefangen werden können. Bei Verwendung von Verbindungs- und Befestigungselementen sowie Anschlagmitteln sind die nationalen Vorschriften zu beachten. Hinsichtlich der Bemessung der Sicherungsmittel sind mögliche dynamische Belastungen (Ruckkräfte) mit zu berücksichtigen.
Bei Stativen ist vor allem die maximale Traglast zu beachten. Außerdem sind die meisten Stative aus konstruktiven Gründen nur für das Tragen von genau zentrischer Belastung zugelassen. Stative müssen standsicher aufgestellt werden. Stative sind durch geeignete Maßnahmen zusätzlich zu sichern, wenn zum Beispiel:
- ihre Aufstandfläche keinen sicheren Stand zulässt,
- ihre Höhen die Standsicherheit einschränken, - mit zu hohem Winddruck zu rechnen ist.
- damit zu rechnen ist, dass sie durch Personen umgestoßen werden. Besondere Maßnahmen können auch zur Vorsorge gegen gefährdendes Verhalten von Zuschauern erforderlich werden. Stative dürfen nicht in Flucht- und Rettungswegen aufgestellt werden. Bei Aufstellung in Verkehrswegen ist auf die erforderliche Breite der Wege und auf ordnungsgemäße Absperrung sowie Kennzeichnung zu achten. Beim Auf- und Absetzen ist eine besondere Gefährdung gegeben. Hierzu sind geeignete Hilfsmittel zu verwenden. Es sind hierbei die nationalen Vorschriften zu beachten.
Während der Montage ist geeignete Schutz-
ausrüstung (insbesondere Kopfschutz, Handschuhe und Sicherheitsschuhe) zu tragen und es sind nur geeignete Aufstiegshilfen (Leitern, Gerüste, etc.) zu verwenden. Die Verantwortung dafür liegt alleine beim ausführenden Installationsbetrieb.
ACHTUNG! Nach der Montage ist die Aufhängung des Systems aus Halterung und Lautsprecher auf sichere Befestigung zu überprüfen. Der Betreiber von Lautsprechersystemen (ortsfest oder mobil) ist verpflichtet, alle Systemkomponenten unter Berücksichtigung der jeweils nationalen Regelungen regelmäßig zu überprüfen bzw. prüfen zu lassen und mögliche Schäden unverzüglich beseitigen zu lassen. Weiterhin raten wir dringend zu einer ausführlichen Dokumentation aller Überprüfungsmaßnahmen in Prüfbüchern o.ä.
Insbesondere die Lastaufnahmepunkte geflogener Systeme sollten hier mit ausreichenden Sicherheitsreserven dimensioniert werden. Es sind hierbei die nationalen Vorschriften zu beachten.
Professionelle Lautsprechersysteme sind in der Lage,
gesundheitsschädliche Schallpegel zu erzeugen. Selbst die Einwirkung scheinbar harmloser Schallpegel über einen längeren Zeitraum kann zu bleibenden Schäden am Gehör führen (ab ca. 95 dBA SPL)! Daher raten wir für alle Personen, die durch den Betrieb von Lautsprechersystemen dem Einfluss hoher Schallpegel ausgesetzt sind, zum Tragen von professionellem Gehörschutz (Ohrstöpsel oder Kapselgehörschutz).
Hersteller: Stamer Musikanlagen GmbH, Magdeburger Str. 8, 66606 St. Wendel, Deutschland
LINEAR 7
L7 110 XA L7 112 FA L7 112 XA L7 115 FA L7 118 Sub A
Willkommen in der HK Audio Familie!
Vielen Dank, dass Sie sich für ein Markenprodukt aus unserem Hause entschieden haben, das mit größter Sorgfalt für Sie entwickelt und gefertigt wurde.
Auch wenn Sie bereits eingehende Erfahrungen mit Beschallungsanlagen gesammelt haben – bei diesem Produkt wird es trotzdem einige Dinge geben, die neu für Sie sind. Legen Sie deshalb diese Bedienungsanleitung nicht ungelesen beiseite und bewahren Sie sie zur späteren Verwendung auf.
Wir wünschen Ihnen allzeit besten Sound!
Ihr HK Audio Team
Hinweis: Die Funktionalität dieses Produkts kann durch starke elektromagnetische Felder oder elektrostatische Entladungen gestört werden. In diesem Fall kann durch Ausschalten und erneutes Einschalten die Funktionalität wieder hergestellt werden. Falls dies nicht hilft, muss das Gerät von der Störquelle entfernt werden.
Garantie
Nutzen Sie die komfortable Online-Registrierung über www.hkaudio.com.
http://warranty.hkaudio.com
Die Registrierung ist nur gültig, wenn sie innerhalb von 30 Tagen ab Kaufdatum erfolgte.
HK Audio
Technischer Service
Postfach 1509
66595 St. Wendel, Deutschland
Fax: +49 6851 905 100
1 Allgemeines
Lieferumfang
Bitte überprüfen Sie beim Auspacken Ihrer LINEAR 7 Lautsprecherbox den Lieferumfang auf Vollständigkeit. Im Lieferumfang sind die Bedienungsanleitung und ein Powercon-Netzkabel enthalten.
2 Anschlüsse und Bedienelemente


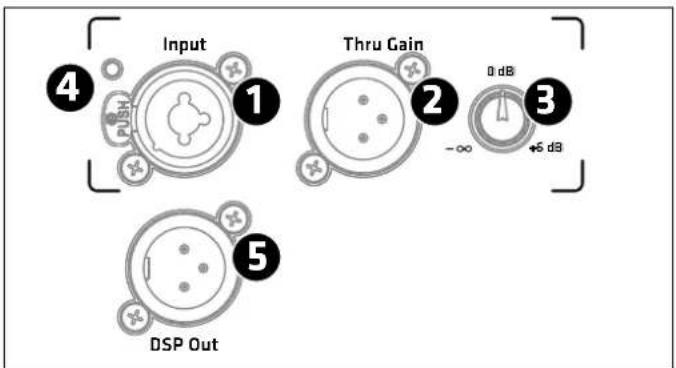

Input Push 1 Thru Gain 0 dB -∞ +6 dB DSP OutL7 XA/FA-Modelle


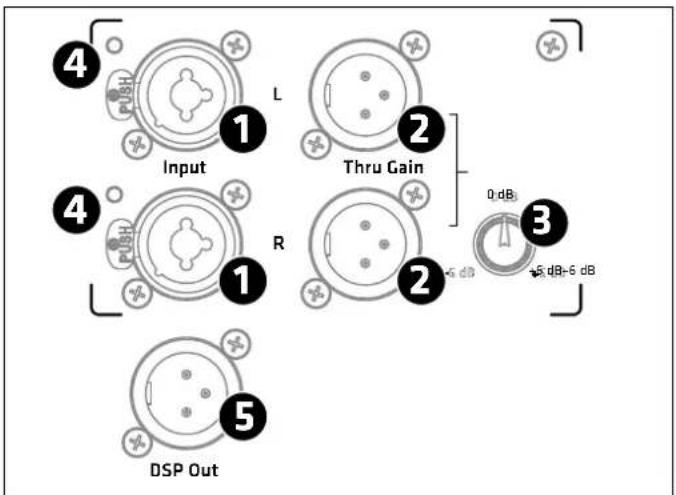

Input L Thru Gain 0 dB 3 4 R DSP Out 5L7 118 Sub A
① Input
XLR/Klinke-Kombibuchse, symmetrischer Eingang für analoge Signale.
• Die L7 XA/FA-Modelle verfügen über einen Eingangskanal.
- Der Subwoofer L7 118 Sub verfügt über zwei getrennte Eingänge für das linke und rechte Signal. Die beiden Kanäle sind gleichwertig und werden nach der Vorstufe summiert, im Mono-Betrieb spielt es daher keine Rolle, welcher der beiden Kanäle angeschlossen wird.
② Thru
Symmetrischer, parallel zur Eingangsbuchse geschalteter XLR-Ausgang (beim Subwoofer zwei), dient zur Weiterleitung des am Input anliegenden Eingangssignals, unabhängig davon, ob die Elektronik eingeschaltet ist oder nicht.
3 Gain
Der Gain-Regler regelt die Vorverstärkung des am Input anliegenden Signals.
- bei den XA/FA-Modellen -∞ (Mute) bis + 6 dB
- bei der Stereo-Vorstufe des L7 118 Sub A gilt der Regler für beide Kanäle, hier ist der Regelbereich -6 bis +6 dB
Mittelstellung des Reglers (Centerclick) entspricht in beiden Fällen 0 dB. Hinweis: Das Signal, das am DSP-Out anliegt, wird durch diesen Regler nicht beeinfl usst.
4 Input/Limiter-LED
Diese LED leuchtet grün wenn ein Signal am Input anliegt – und rot sobald der Limiter aktiv ist oder der Eingang übersteuert wird. Ein kurzzeitiges rotes Aufl euchten der LED zeigt das Arbeiten des Limiters bei Pegelspitzen an. Leuchtet sie dauerhaft rot, muss der Pegel reduziert werden.
5 DSP Out
XLR-Buchse, die entweder zur Ausgabe des analogen Input-Signals (von der Input-Buchse kommend) oder zur Ausgabe eines über ein Netzwerk eingespeisten digitalen Audio-Signals (Audio-Streaming* über Milan™, ein AVB-basiertes, digitales Audio-Netzwerk-Protokoll) dient. In beiden Fällen kann das Signal mit dem internen DSP bearbeitet werden.
Damit stellt der DSP Out ein Netzwerk-Interface zur Integration einer zusätzlichen – von Haus aus nicht netzwerkfähigen – Aktivbox dar und kann sogar als Audio-Interface genutzt werden, um über Audio-Streaming* an die LINEAR 7-Box gesendete Signale auf analogem Wege an weitere Boxen zu leiten, z.B. an die aktiven Subwoofer der LINEAR SUB-Serie.
Im Auslieferungszustand liegt am DSP Out das unbearbeitete Eingangssignal an, unabhängig von der Preset-Auswahl und von der Stellung des Gain-Reglers.


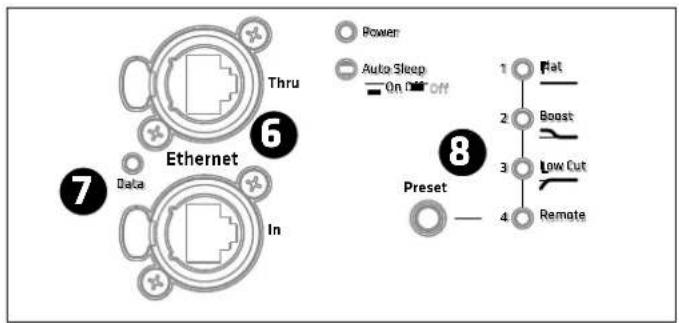

Thru 6 Ethernet 7 Data In Power Auto Sleep On Off Off 1 Flat 2 Boost 3 Low Cut 4 Remote 8 Preset6 Ethernet In /Thru
Die beiden Ethercon-Buchsen dienen zur Integration in ein Netzwerk. Sie sind kompatibel mit RJ45-und Ethercon (NE8 MX, NE8 MX6, NE8 MC)-Steckern. Nutzen Sie die Ethernet Thru-Buchse zum Weiterschleifen des Netzwerk-Signals.
Bitte verwenden Sie zum Schutz gegen elektromagnetische Störungen stets S/STP- oder S/FTP-Kabel. Wir empfehlen die Verwendung von CAT6-Kabeln. Die Integration in ein Netzwerk, Funktionen des Remote-Controlling sowie die Nutzung von Audio-Streaming ^x sind in einer separaten Bedienungsanleitung beschrieben, die im Download-Bereich zu LINEAR 7 auf www.hkaudio.com zur Verfügung steht. Eine Kurzbeschreibung der DSP-Funktionen finden Sie unter 8 Preset.
7 Data
Diese LED leuchtet orange, wenn Daten über die Netzwerkbuchse fl ießen.
Preset
Über den Preset-Wahltaster lassen sich die voreingestellten Werks-Presets sowie ein über die Remote-Software DSP CONTROL konfi gurierbares User-Preset abrufen. Durch einmaliges Tippen auf den Wahltaster können Sie durch die Presets 1 bis 4 scrollen.
Die Nutzung von User-Presets (4 Remote) ist in einer separaten Bedienungsanleitung beschrieben, die im Download-Bereich zu LINEAR 7 auf www.hkaudio.com zur Verfügung steht.
Preset-Übersicht:
| L7 110 XAL7 112 XAL7 112 FA L7 115 FA L7 118 Sub A | |||||
| 1 Flat Flat Flat Flat Front | |||||
| 2 Monitor Monitor | Boost Boost | Cardioid 1 | |||
| 3 | Low Cut | Low Cut | Low Cut | Low Cut | Cardioid 2 |
| 4 | Remote (Abruf der über Remote-Software HK Audio DSP CONTROL gespeicherten Einstellungen) | ||||
Die Werks-Presets der L7 XA/FA-Modelle:
| Flat über den Wiedergabebereich hinweg linearer Frequenzgang | |
| Monitor auf | Anwendung als quer liegender Bühnenmonitor optimiert, korrigiert die durch Bodenankopplung verursachte Überbetonung des Tieftonbereiches mittels Pegelreduktion |
| Boost | betont den Tieftonbereich, etwa beim Einsatz im Stand-Alone-Betrieb ohne Subwoofer. |
| Low Cut | optimiert für die Nutzung als Topteil in Verbindung mit dem L7 118 Sub A mit Hilfe eines Hochpass-Filters |
Die Werks-Presets der L7 118 Sub A:
| Front | für den Standard-Betrieb als nach vorne gerichteter Subwoofer |

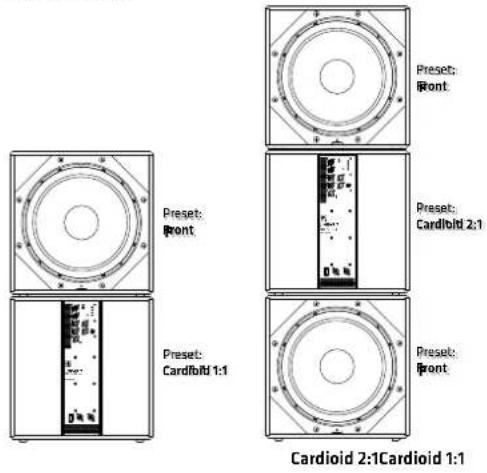

| Cardioid 1:1 | für den Cardioid-Betrieb mit einem nach vorne gerichteten L7 118 Sub A (siehe auch Kapitel 4.2) |
| Cardioid 2:1 | für den Cardioid-Betrieb mit zwei nach vorne gerichteten L7 118 Sub A (siehe auch Kapitel 4.2) |
Die Werks-Presets 1 bis 3 beeinfl ussen nur die Box selbst, nicht den DSP-Out.
Hinweis: Im Netzwerk mit verbundener Remote-Software DSP CONTROL kann der DSP Out – auch bei Nutzung der Werks-Presets 1 bis 3 – unabhängig von diesen Werks-Presets konfiguriert werden. Mehr dazu erfahren Sie in der separaten Bedienungsanleitung für DSP CONTROL, welche Sie im Download-Bereich der LINEAR 7-Produkte auf www.hkaudio.com fi nden.
Das Remote-Preset
| Remote Hier | kann eine zuvor über DSP CONTROL gespeicherterUser-Preset für die Box selbst, als auch für den DSP-Out abgerufen werden. Die Box muss dazu nicht mit der Remote-Software verbunden sein. |
Im Auslieferungszustand entspricht das Remote-Preset dem Werks-Preset 1 (Flat/Front).

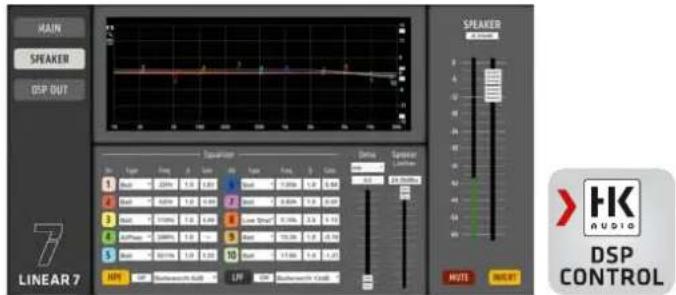

Über die Remote-Software DSP CONTROL zur Verfügung stehende DSP-Funktionen, die als User-Preset gespeichert werden können:
Vollparametrischer 10-Band EQ mit wählbarer Filter-Charakteristik pro Frequenzband, High-Pass- und Low-Pass-Filter mit jeweils wählbarer Filter-Charakteristik, Limiter, Delay, Polarität, Pegel, Mute.
Die Parameter können für die Box selbst und für den DSP Out unabhängig voneinander konfi guriert werden.
Power
Der Netzschalter ist als Kippschalter ausgeführt. In Stellung Power ist die Elektronik eingeschaltet, im ausgeschalteten Zustand ist die Elektronik komplett vom Netz getrennt. Der Netzschalter hat keinen Einfluss auf die Powercon-Link Buchse (siehe dazu auch 12).
Power-LED
Sobald die Elektronik mit Spannung versorgt wird, leuchtet diese LED grün.


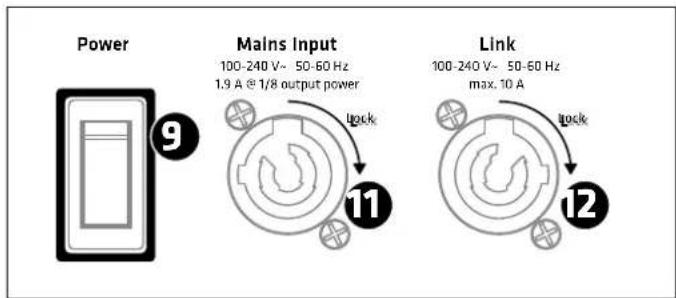

Der Netzsanschluss ist als Powercon-Buchse ausgeführt, ein entsprechendes Netzkabel ist im Lieferumfang enthalten. Achten Sie darauf, dass das Powercon-Kabel durch Drücken und Drehen im Uhrzeigersinn einrastet und verriegelt. Zum Entriegeln ziehen Sie die Verriegelungsvorrichtung des Powercon-Steckers in Richtung des Kabels und drehen Sie ihn gegen den Uhrzeigersinn.
Über diesen Ausgang können bis zu drei weitere LINEAR 7-Lautsprecherboxen mit Spannung versorgt werden. Diese Buchse ist fest mit dem Mains-Input verbunden und wird nicht durch den Power-Schalter beeinfl usst. Sie führt Spannung sobald der Mains-Input mit einem spannungsführenden Kabel verbunden ist. Achten Sie deshalb darauf, dass anzuschließende Geräte ausgeschaltet sind, bevor sie mit diesem Ausgang verbunden werden!
13 Auto Sleep
Über diesen versenkten Schalter kann die energiesparende Auto-Sleep-Funktion ein- und ausgeschaltet werden. Ab Werk ist Auto Sleep aktiviert (Schalter gedrückt). Diese Funktion versetzt die Elektronik in den Auto Sleep-Modus wenn über einen Zeitraum von 4,5 Stunden weder ein Signal anliegt, noch Daten über die Netzwerk-Buchsen eingehen oder Taster und Regler an der Elektronik bedient werden. Ein Wieder-Aktivieren der Lautsprecherbox ist nur durch Aus- und Einschalten des Netzschalters oder durch Anlegen eines analogen Audiosignals am Eingang möglich. Achtung: Die Aktivierung über die Netzwerkbuchsen ist nicht möglich. Die Deaktivierung der Auto-Sleep-Funktion ist nur durch Bedienung des versenkten Schalters (nicht gedrückt) möglich.

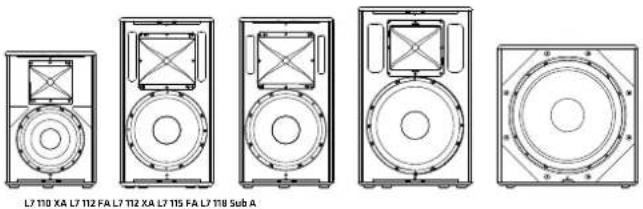

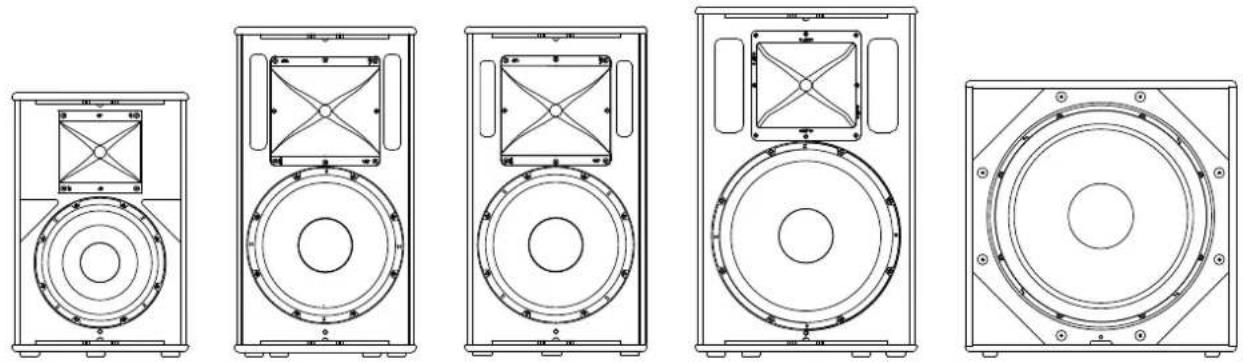

3 Übersicht über die verschiedenen Modelle von LINEAR 7
Die LINEAR 7-Serie besteht aus vier Topteilen und einem Subwoofer: L7 110 XA, L7 112 XA, L7 112 FA, L7 115 FA und L7 118 Sub A. Die Multifunktionsmodelle L7 110 XA und L7 112 XA eignen sich dank ihrer Gehäuseform mit integrierter 30°-Schräge auch für die Anwendung als quer liegender Bühnenmonitor. Die Fullrange-Modelle L7 112 FA und L7 115 FA liefern dank ihres größeren Gehäuse-Volumens mehr Schalldruck im Tieftonbereich.
Die Hörner sind nicht ohne Werkzeuge zu drehen, sie sind daher weniger geeignet für regelmäßige Anpassungen, sondern eher dafür gedacht, eine Box auf ihre Hauptanwendung hin zu optimieren.
Tipp: Beim Einsatz als quer liegender Bühnen-Monitor ist es nicht zwingend notwendig das Horn zu drehen, es ist sogar von Vorteil, wenn der für den aufrecht stehenden Betrieb notwendige schmalere vertikale Abstrahlwinkel quer liegend als horizontaler Abstrahlwinkel genutzt wird. Dadurch minimiert sich der Überlappungsbereich mit benachbarten Monitoren und das Feedback-Risiko kann durch die genauere Ausrichtung gesenkt werden.
4 Aufstellung
4.1 Die XA/FA-Modelle
LINEAR 7-Tops können auf Subwoofern gestapelt, auf Stativen oder Distanz stangen montiert, mit Wandhaltern installiert, oder mit dem entsprechendem Zubehör gefl ogen werden.
Aufstellung mit DuoTilt 3/7


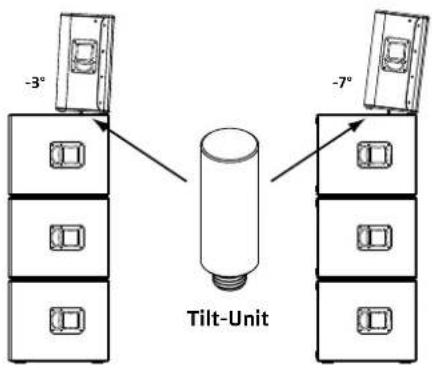

Aufstellung mit der Tilt-Unit


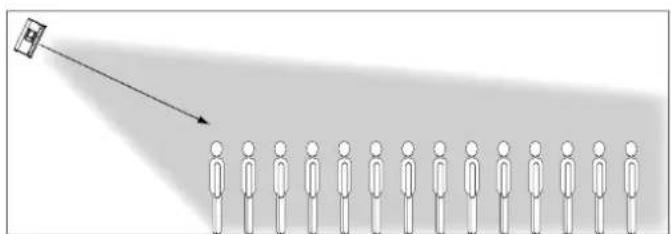

Allgemeines zum Aufbau mit Stativen
Hinweis! Achten Sie stets auf sicheren Stand und auf die Herstellerangaben zur maximalen Belastung der Stative.
Vorsicht!
- Es dürfen nur Stative verwendet werden, für die die Kippsicherheit gewährleistet ist. Das Stativ muss für das Gewicht der Lautsprecherbox ausgelegt sein. Die maximale Auszugshöhe ist derart zu begrenzen, dass die Kombination aus Stativ und Box nicht kippt. Dies gilt bei Aufstellung auf einer ebenen waagerechten Fläche.
- Des Weiteren ist bei Aufstellung auf einer unebenen oder geneigten Fläche darauf zu achten, dass die Kippsicherheit gewährleistet wird, entweder durch Beschwerung des Stativfußes mit geeigneten Gewichten oder durch anderweitige Sicherungsmaßnahmen.
- Die Verwendung mit anderen Vorrichtungen kann zur Instabilität führen, die Verletzungen verursachen kann.
Rigging:
Alle XA- und FA-Modelle können entweder über deren Flugpunkte (Stahlseile oder Ketten in Verbindung mit dem Anschlagpunkt AP-8) oder mit den entsprechenden Bügeln geflogen werden.
Zur Montage der Flugbügel HK Audio TB-45N und TB-45NQ (Q-Modell mit Quick-Release-Pins demontierbar) bieten die FA-Modelle hochbelastbare Verschraubungspunkte in den seitlichen Schalengriff en (4x5 mm-Gewinde). Die XA-Modelle, in deren Monitorschräge kein Schalengriff Platz findet, sind mit speziell verstärkten Montage-Punkten (2x8 mm-Gewinde) zur Verschraubung des Flugbügels HK Audio TB-28N ausgestattet. Eine Montage-Anleitung liegt den Flugbügeln bei.
Clustering:

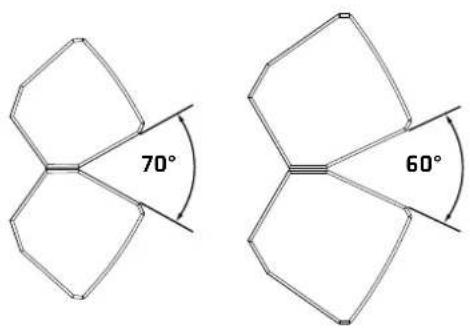

Die LINEAR 7 FA-Gehäuse verfügen über angewinkelte Seitenwände – damit ist einfaches Clustering möglich.
4.2 L7 118 Sub A
Der L7 118 Sub A kann grundsätzlich wie jeder andere direkt abstrahlende Bass gehandhabt werden. Bei der Nutzung im Cardioid-Betrieb ist jedoch darauf zu achten, dass die Bässe nicht nebeneinander, sondern übereinander aufgebaut werden, und mindestens 1 Meter Abstand zu Wänden eingehalten wird.
Im Cardioid-Betrieb sind zwei Aufbauvarianten möglich: Cardioid 1:1 und Cardioid 2:1 – die folgende Illustration zeigt die Frontansicht (vom Publikum aus gesehen).
Wann macht ein Cardioid-Aufbau Sinn?
Während mittlere und hohe Frequenzen gerichtet abgestrahlt werden können, breiten sich tiefe Frequenzen kugelförmig aus. Das führt oft zu einem unangenehmen Übermaß an Tiefbässen auf und hinter der Bühne. Auch wird es zunehmend üblich, dass Veranstalter genaue Vorgaben zur Schallverteilung machen, z.B. für Festzelte in Innenstädten. Das ist im Bassbereich am eff aktivsten mit Cardioid-Technik umzusetzen (Auslöschung der nach hinten abgestrahlten Frequenzen). Der L7 118 Sub A erfüllt deshalb sowohl mechanisch als auch mit den zur Verfügung stehenden Filtersätzen die Voraussetzungen, schnell und einfach wirkungsvolle Cardioid-Setups zu realisieren.
5 System-Beispiele
5.1 Aufbau als 2.1-Stereo-System
Dank des im L7 118 Sub A integrierten Stereo-Preamps kann ein 2.1-System elegant realisiert werden, indem beide Kanäle (links und rechts) in den L7 118 Sub A gespeist werden, und aus dessen Thru-Buchsen das Signal an die Tops weitergeleitet wird. Ideale Ergänzung sind in diesem Fall die breit abstrahlenden L7 110 XA.
Presets:
| Topteile Low Cut | |
| L7 118 Sub A Front | |
Um ein möglichst homogenes Klangbild zu gewährleisten, sollte der Subwoofer mittig zwischen den beiden Satelliten platziert werden.
5.2 Aufbau mit Distanzstange
Statt Tops auf Stative zu platzieren, kann eine Distanzstange mit M20-Gewinde in den M20-Flansch des L7 118 Sub A geschraubt werden.
Presets:
| Topteile Low Cut | |
| L7 118 Sub A Front | |
5.3 Aufbau als Stack
Drei L7 118 Sub A übereinander ergibt eine Höhe von ca. 1,65 m. In diesem Fall können die Topteile direkt auf die Bässe gestellt werden.
Presets:
| Topteile Low Cut | |
| L7 118 Sub A Front | |
Cardioid-System mit Distanzstange – die unteren Bässe sind nach hinten gerichtet.
Presets:
| Topteile Low Cut | |
| L7 118 Sub A - oben Front | |
| L7 118 Sub A - unten Cardioid 1:1 | |
Cardioid-Aufbau als Full-Stack – die mittleren Bässe sind nach hinten gerichtet.
Presets:
| Toptelle Low Cut | |
| L7 118 Sub A - oben Front | |
| L7 118 Sub A - Mitte Cardioid 2:1 | |
| L7 118 Sub A - unten Front | |
Ab Seite 42 fi nden Sie mehrere ausführliche Aufbau- und Verkabelungsbeispiele zum Betrieb Ihres LINEAR 7-Systems.
6 Optionales Zubehör von HK Audio
Für die FA/XA-Modelle bietet HK Audio Regenschutzhüllen an, die gleichzeitig als Transportschutz und als Spritzwasserschutz (während des Betriebs) geeignet sind. Daneben gibt es passende Flugbügel zur Montage der Lautsprecher boxen. Nähere Infos fi nden Sie unter www.hkaudio.com auf den Produktseiten von LINEAR 7.
Für den L7 118 Sub A bietet HK Audio eine Transportschutzhülle an und eine robuste Bedienfeld-Abdeckung (RPP), die als Spritzwasserschutz für die Elektronik und ebenso als Schutz gegen unbefugtes Bedienen im Cardioid-Betrieb dient. Der Bass verfügt über Montagepunkte, an denen Transportrollen montiert werden können. Nähere Infos fi nden Sie unter www.hkaudio.com auf den Produktseiten von LINEAR 7.
7 Technische Daten
| Modell L7 110 XA L7 112 XA L7 112 FA L7 115 FA L7 118 Sub A | |||||
| Max. SPL @ 10% THD 126 db | Halfspace(70 Hz - 12 kHz gemittelt) | 128 dB Halfspace(70 Hz - 12 kHz gemittelt) | 128 dB Halfspace(70 Hz - 12 kHz gemittelt) | 129 dB Halfspace(70 Hz - 12 kHz gemittelt) | 129 dB Halfspace(42 Hz - 100 Hz gemittelt) |
| Max. SPL peak @ 10%THD | 129 dB Halfspace 131 dB Halfspace | 131 dB Halfspace 134 dB Halfspace | 131 dB Halfspace | ||
| Frequenzgang +/- 3 dB | 70 Hz - 19 kHz | 67 Hz - 19 kHz | 64 Hz - 19 kHz | 57 Hz - 19 kHz | 42 Hz - X-Over |
| Frequenzgang -10 dB | 65 Hz - 19 kHz | 62 Hz - 19 kHz | 55 Hz - 20 kHz | 54 Hz - 19 kHz | 38 Hz - X-Over |
| Endstufenleistung (PeakPower) | 2000 W | 2000 W | 2000 W | 2000 W | 2000 W |
| Endstufentyp | Class D - Biamped | Class D - Biamped | Class D - Biamped | Class D - Biamped | Class D |
| Basslautsprecher | - | - | - | - | 1x 18", 4" Schwingspule |
| Tief/ Mitteltonlaut-sprecher | 1x 10", 2,5" Schwingspule | 1x 12", 2,5" Schwingspule | 1x 12", 2,5" Schwingspule | 1x 15", 3" Schwingspule | - |
| Hochtontreiber | 1", 1,4" Schwingspule | 1", 1,7" Schwingspule | 1", 1,7" Schwingspule | 1", 1,7" Schwingspule | - |
| Horncharakteristik | 80° x 60° CD-Horn, drehbar | 70° x 50° CD-Horn, drehbar | 70° x 50° CD-Horn, drehbar | 60° x 40° CD-Horn, drehbar | - |
| Trennfrequenz aktiv | 2 kHz FIR X-Overmit 60 dB/Okt. | 1,6 kHz FIR X-Overmit 60 dB/Okt. | 1,6 kHz FIR X-Over mit60 dB/Okt. | 1,5 kHz FIR X-Overmit 60 dB/Okt. | - |
| Max. Eingangspegel | +20 dBu | +20 dBu | +20 dBu | +20 dBu | +20 dBu |
| Anschlüsse analog | 1x XLR/Klinke-Kombi In symm.,1x XLR Thru symm. | 1x XLR/Klinke-Kombi In symm.,1x XLR Thru symm. | 1x XLR/Klinke-Kombi In symm.,1x XLR Thru symm. | 1x XLR/Klinke-Kombi In symm.,1x XLR Thru symm. | 2x XLR/Klinke-Kombi In symm.,2x XLR Thru symm. |
| DSP Out | 1x XLR | 1x XLR | 1x XLR | 1x XLR | 1x XLR |
| Netzwerkanschluss | Ethercon RJ45, 1x In, 1x Thru | Ethercon RJ45, 1x In, 1x Thru | Ethercon RJ45, 1x In, 1x Thru | Ethercon RJ45, 1x In, 1x Thru | Ethercon RJ45, 1x In, 1x Thru |
| Filter-Presets | Flat, Monitor, Low Cut, Remote | Flat, Monitor, Low Cut, Remote | Flat, Boost, Low Cut, Remote | Flat, Boost, Low Cut, Remote | Front, Cardioid 1:1, Cardioid2:1, Remote |
| Remote-Software | HK Audio DSP CONTROL(Windows, Mac OS) | HK Audio DSP CONTROL(Windows, Mac OS) | HK Audio DSP CONTROL(Windows, Mac OS) | HK Audio DSP CONTROL(Windows, Mac OS) | HK Audio DSP CONTROL(Windows, Mac OS) |
| DSP-Funktionen | Vollparametrischer 10-Band-EQmit variable Filter-Charakteris-tik, High-Pass-Filter, Low-Pass-Filter, Polarität, Level, Delay,Limiter, Mute | Vollparametrischer 10-Band-EQmit variable Filter-Charakteristik,High-Pass-Filter, Low-Pass-Filter,Polarität, Level, Delay, Limiter,Mute | Vollparametrischer 10-Band-EQmit variable Filter-Charakteristik,High-Pass-Filter, Low-Pass-Filter,Polarität, Level, Delay, Limiter,Mute | Vollparametrischer 10-Band-EQmit variable Filter-Charakteris-tik, High-Pass-Filter, Low-Pass-Filter, Polarität, Level, Delay,Limiter, Mute | Vollparametrischer 10-Band-EQmit variable Filter-Charakteris-tik, High-Pass-Filter, Low-Pass-Filter, Polarität, Level, Delay,Limiter, Mute |
| Sampling-Rate | 96 kHz | 96 kHz | 96 kHz | 96 kHz | 96 kHz |
| Systemlatenz | unter 2,6 ms | unter 2,6 ms | unter 2,6 ms | unter 2,6 ms | unter 2,6 ms |
| Netzanschluss | 1x Powercon NAC3 In,100-240 V | 1x Powercon NAC3 In,100-240 V | 1x Powercon NAC3 In,100-240 V | 1x Powercon NAC3 In,100-240 V | 1x Powercon NAC3 In,1x Powercon NAC3 Thru,100-240 V |
| Leistungsaufnahme | 1 A / 100-240 V Nenn-Strom-verbrauch nach EN 62368-1 | 1 A / 100-240 V Nenn-Stromver-brauch nach EN 62368-1 | 1 A / 100-240 V Nenn-Stromver-brauch nach EN 62368-1 | 1 A / 100-240 V Nenn-Stromver-brauch nach EN 62368-1 | 1,9 A / 100-240 V Nenn-Strom-verbrauch nach EN 62368-1 |
| Clustering-Winkel | - | - | 70° | 60° | - |
| Aufstellwinkel | 30° | 30° | - | - | - |
| Hochständerflansch | DuoTilt 3°/7° | DuoTilt 3°/7° | DuoTilt 3°/7° | DuoTilt 3°/7° | 1x M20 |
| Flugpunkte | 5x M8 (AP-8) | 5x M8 (AP-8) | 4x M8 (AP-8) | 3x M8 (AP-8) | - |
| Griffe | 2x SingleGrip | 1x MultiGrip, 1x SingleGrip | 2x MultiGrip | 2x MultiGrip | 2x MultiGrip |
| Gehäuse | Hybrid (Birke-Multiplex / MDF) | Hybrid (Birke-Multiplex / MDF) | Hybrid (Birke-Multiplex / MDF) | Hybrid (Birke-Multiplex / MDF),- | Birke-Multiplex |
| Frontgitter | 2 mm Metallgitter mit schwar-zem Akustikschaumstoff | 2 mm Metallgitter mit schwarzemAkustikschaumstoff | 2 mm Metallgitter mit schwarzemAkustikschaumstoff | 2 mm Metallgitter mit schwarzem Akustikschaumstoff | 2 mm Metallgitter mit schwarzem Akustikschaumstoff |
| Oberfläche | Acryllack, schwarz | Acryllack, schwarz | Acryllack, schwarz | Acryllack, schwarz | Acryllack, schwarz |
| Abmessungen (BxHxT) | 36 x 54 x 31 cm14-11/64 x 21-1/4 x 12-13/64" | 37 x 67 x 31 cm14-9/16 x 26-3/8 x 12-13/64" | 37 x 67 x 37 cm14-9/16 x 26-3/8 x 14-9/16" | 45 x 71 x 45 cm17-23/32 x 27-61/64 x 17-23/32" | 55 x 56 x 69 cm21-21/32 x 22-3/64 x 27-11/64" |
| Gewicht | 17 kg / 37,5 lbs | 21 kg / 46,3 lbs | 23 kg / 50,7 lbs | 32 kg / 70,5 lbs | 41 kg / 90,4 lbs |
für den Betrieb mit DSP CONTROL über Ethernet und analogem Audio-Signal
- Français
2. Câblage Daisy-Chain 1
Subject to change without notice • Technische Änderungen vorbehalten Copyrights 2019–2021 Music & Sales GmbH • 06/2021
