Produkttyp	Direkt-Thermo- und Thermotransfer-Etikettendrucker
Marke	Bixolon
Modell	XT540NR
Abmessungen (B x T x H)	200 x 170 x 180 mm (ca.)
Gewicht	2,5 kg (ca.)
Stromversorgung	100-240 V AC, 50/60 Hz
Sensoren	Abstands- und Aussparungssensor (rote LED), Schwarzmarkendetektor (grüne LED)
Druckverfahren	Direktthermo und Thermotransfer
Druckauflösung	203 dpi (Standard)
Druckgeschwindigkeit	Bis zu 127 mm/s
Maximale Druckbreite	104 mm
Druckmedien	Etiketten, Haftetiketten, Thermopapier
Schnittstelle	USB, seriell, Ethernet (je nach Konfiguration)
Wartung und Reinigung	Reinigen Sie den Druckkopf mit einem Wattestäbchen und Isopropylalkohol. Verwenden Sie ein trockenes Tuch für das Netzkabel.
Sicherheit	Schließen Sie nicht mehrere Geräte an eine Steckdose an. Halten Sie Flüssigkeiten fern. Bei Geruch oder Rauch den Stecker ziehen.
Ersatzteile und Reparierbarkeit	Verwenden Sie nur Originalteile von BIXOLON. Wenden Sie sich für Reparaturen an den Händler.
Allgemeine Informationen	Anleitung verfügbar auf Französisch, Deutsch, Polnisch. Besuchen Sie die BIXOLON-Website für weitere Informationen.

Häufig gestellte Fragen - XT540NR Bixolon

Wie installiere ich das Thermotransferband?

Öffnen Sie den Druckerdeckel, setzen Sie das Band gemäß der Markierungen in der Anleitung auf die Spulen. Achten Sie darauf, dass das Band straff sitzt und der Sensor die Markierungen korrekt erkennt.

Was tun, wenn der Drucker nicht druckt?

Überprüfen Sie, ob das Netzteil angeschlossen und das Kabel fest eingesteckt ist. Stellen Sie sicher, dass die Etikettenrolle richtig eingelegt ist und der Mediensensor korrekt positioniert ist. Starten Sie den Drucker neu.

Wie reinige ich den Druckkopf?

Schalten Sie den Drucker aus und ziehen Sie den Stecker. Reinigen Sie den Druckkopf vorsichtig mit einem in Isopropylalkohol getränkten Wattestäbchen. Lassen Sie ihn vor der Wiederverwendung trocknen.

Welche Etiketten kann ich verwenden?

Der Drucker akzeptiert Direktthermoetiketten oder Etiketten, die ein Thermotransferband erfordern. Verwenden Sie Etiketten, die mit einem Drucker mit einer maximalen Breite von 104 mm kompatibel sind.

Wie tausche ich den Schwarzmarkensensor aus?

Der Schwarzmarkensensor (grüne LED) ist integriert. Bei Defekt kontaktieren Sie den BIXOLON-Kundendienst. Versuchen Sie nicht, ihn selbst auszutauschen, da dies die Garantie ungültig macht.

Der Drucker riecht verbrannt. Was tun?

Schalten Sie den Drucker sofort aus und ziehen Sie das Netzkabel. Überprüfen Sie, ob die Belüftung blockiert ist. Wenden Sie sich an den Händler oder den BIXOLON-Kundendienst.

Kann ich Etiketten von Drittanbietern verwenden?

Ja, aber für optimale Druckqualität wird die Verwendung von Original-BIXOLON-Verbrauchsmaterial empfohlen. Die Verwendung nicht kompatibler Etiketten kann den Druckkopf beschädigen.

Wie stelle ich die Bandspannung ein?

Die Spannung wird normalerweise automatisch eingestellt. Bei Falten oder Rissen stellen Sie das Spannrad an der Seite des Bandhalters gemäß der Anleitung manuell ein.

Was tun, wenn Etiketten zusammenkleben?

Überprüfen Sie, ob die Luftfeuchtigkeit nicht zu hoch ist. Verwenden Sie hochwertige Etiketten und lagern Sie sie an einem trockenen, temperierten Ort. Reinigen Sie die Antriebswalze mit einem antistatischen Tuch.

Wie aktualisiere ich die Firmware des Druckers?

Laden Sie die neueste Firmware-Version von der BIXOLON-Website herunter. Übertragen Sie die Datei per USB oder Ethernet gemäß der Anleitung. Ziehen Sie während des Updates nicht den Stecker des Druckers.

BEDIENUNGSANLEITUNG XT540NR Bixolon

8 Lücken- und Kerbensensor (rote LED) Schwarzmarkierungssensor (grüne LED)

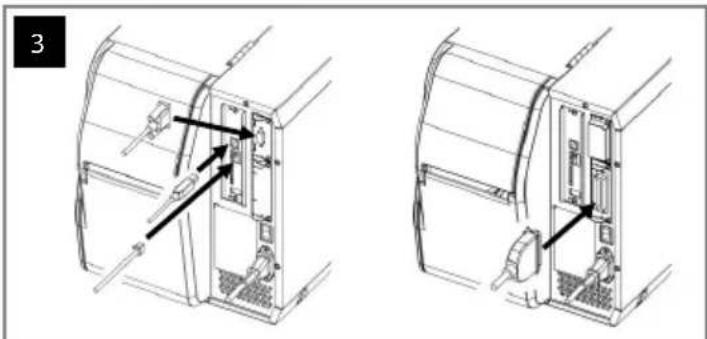

3

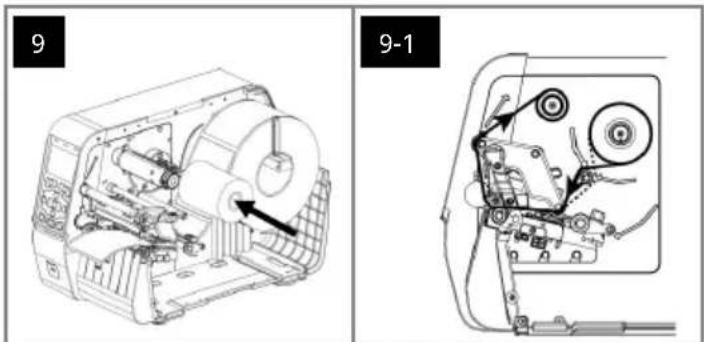

9 9-1

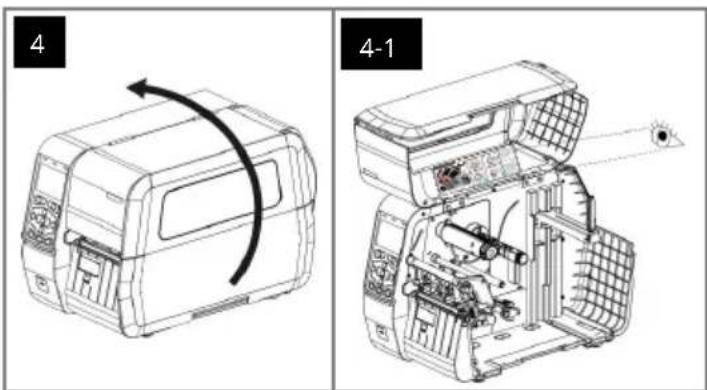

4 4-1

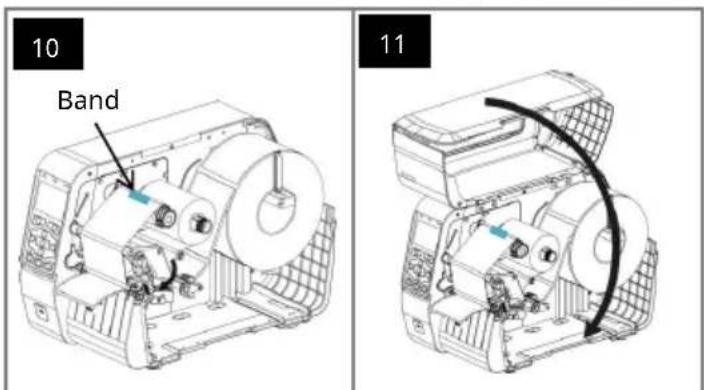

10 Band 11

12 Um weitere Informationen herunterzuladen, besuchen Sie bitte die Website von BIXOLON.

ADVARSEL OG FORSIGTIGHED

WARNUNG & VORSICHTSMAß NAHMEN

Durch Nichtbeachtung der nachstehenden Hinweise kann es zu Datenschäden, Vermögensschäden, schweren Personenverletzungen oder tödlichen Unfällen kommen.

Schließen Sie nicht mehrere Produkte an eine einzige fehlerhafte Steckdose an. Verwenden Sie nur geerdete Steckdosen, die den

Industriestandards entsprechen. Eine Nichtbeachtung kann zu einem elektrischen Schlag oder zu einem Brand führen.

Biagan oder belasten Sie das Netzkabel nicht übermäßig. Stecken Sie das Netzkabel fest in die Steckdose, damit es nicht lose ist. Aktien Sie darauf, das Kabel festzuhaben, wenn Sie es von der Steckdose nehmen. Unternehmen Sie des Netzkabel nicht während das Produkt verwendet wird. Eine Nichtbeachtung kann zu einem elektrischen Schlag oder zu einem Strand für lumen.

Halten Sie übermäßige Flüssigkeiten vom Netzkabel und der Steckdose fern. Wenn die Netzkabel verschmiert sind, wischen Sie sie mit einem trockenen Tuch ab. Eine Nichtbeachtung kann zu einem elektrischen Schlag oder zu einem Brand führen.

Wenn das Produkt ein seltsames Gerausch, Brandgeruch oder Rauch abgibt, schalten Sie es sofort aus und ziehen Sie das Netzkabel ab. Wenn das Produkt fallen geleassen oder außerlich beschädigt wird, schalten Sie es sofort aus und ziehen Sie das Netzkabel ab. Seizen Sie das Produkt keinen Stößen aus. Dies kannete zu Schäden am Gerät oder zu einem Brand fu hren.

Installieren Sie das Produkt an einem festen Ort, um ein Umkippen zu verhindern. Wenn Sie das Produkt bewegen wollen, schalten Sie es aus und trennen Sie alle angeschlossenen Kabel, einschließlich des Netzkabels. Andernfalls kann dies das Produkt beschädigen kann.

Lassen Sie keine Fremdstoffe

In das Produkt eindringen. Stellen Sie keine schweren Gegenstände, Flüssigkeiten oder Metalle auf das Produkt.

Dies könnte zu Schäden am Produkt oder einem Brand führen.

German

Verwenden Sie nur authentische Produkte von BIXOLON. Das Unternehmen bietet keinen Support für beschädigte oder sonstige

Qualitätsprobleme, die bei gefälschten (oder generalüberholten) Produkten nach dem Kauf auftreten können.

Halten Sie kleine Zubehörtelle oder andere Verpackungsmaterialien von kleinen Kindern frem. Achtum Erstickungsgefahr.

Eine unsachgemäß e Handhabung des Produkts kann zu Verletzungen führen, die möglicherweise dringende medizinische Maß nahmen erfordern.

Lassen Sie das Produkt nicht durch schwere Gegenstände beschädigen.

Eine Nichtbeachtung kann zu einem elektrischen Schlag oder zu einem Brand führen.

Instellieren Sie das Produkt in einem gut belürsten Bereich und in Sie einen gewissen Astand zur Wand. Wenn Sie das Produkt bestimmten Umgebungsbedingungen, wie übermäßigem Staus, Feuchtigkeit, oder Temperaturstwicklungen aussetzen, oder es beanspruchen, kann es beschädigt werden.

Eine Zunahme der Internen Temperatur kann einen Brand zusäte Wenden Sie sich an Ihren Händler, wenn Sie sich bezüglich der Produktplatzierung nicht sicher sind.

Zerlegen, reparieren oder modifizieren Sie das Produkt niemals selbstständig, da andernfalls die Garantie erlischt.

Wenn eine Reparatur erforderlich ist, wenden Sie sich an die ursprüngliche Verkaufsstelle.

Wenn es ein Problem mit dem Produkt gibt, wenden Sie sich bitte an die ursprüngliche Verkaufsstelle oder über die

Produktreparaturseite der BIXOLON-Website (www.bixolon.com).

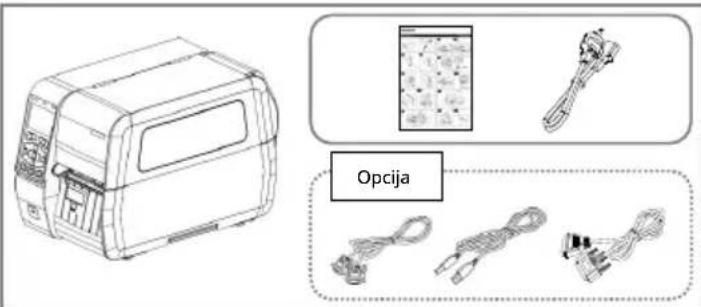

XT5-40 Series

Opcija

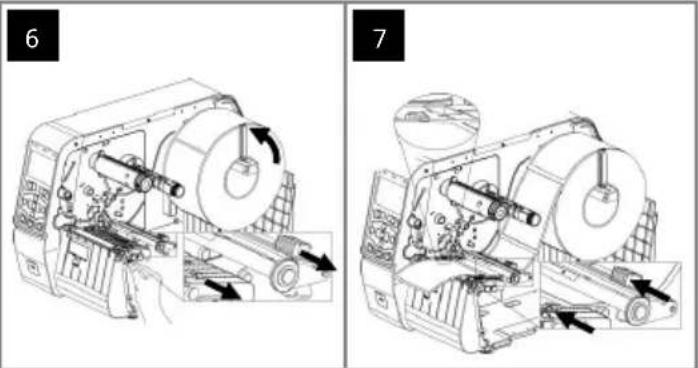

6 7
